ST-A.02 Konstrukcje dachowe. Spis treści

Transkrypt

1 ST-A.02 Konstrukcje dachowe Spis treści 1. WSTĘP 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej ST są wymagania dotyczące wykonania i odbioru więźby dachowej wykonywanej podczas realizacji zadania Projektu odbudowy i remontu jazów klapowych na rzece Kłodnicy Część 1 Jaz segemntowo klapowy na rzece Kłodnicy w km w Pławniowicach. Zgodnie z podziałem według Wspólnego Słownika Zamówień (CPV) określono nazwę i kod robót jako "Roboty budowlane w zakresie budynków" oraz "Wykonywanie konstrukcji dachowych" Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji Robót wymienionych w punkcie Ogólny Zakres Robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem konstrukcji dachu w następujących obiektach Budynek sterowni (remont) Określenia podstawowe Więźba dachowa - konstrukcja szkieletowa dachu dźwigająca pokrycie. Murłata - element drewniany będący podporą dla innych elementów. Krokiew - pochyła belka, bezpośrednio lub pośrednio podpierająca pokrycie dachu, ustawiona ze spadkiem. Płatew - belka drewniana równoległa do okapu dachu, będąca bezpośrednim podparciem dla krokwi lub pokrycia dachowego. Słup - element drewniany, pionowy, podpierający płatwie i przenoszący obciążenia na belki podwalinowe. Belka podwalinowa - belka drewniana położona na stropie poddasza przenosząca obciążenia ze słupa na strop. Pozostałe określenia są zgodne z obowiązującymi Polskimi Normami oraz z definicjami podanymi w ST-WO Wymagania ogólne.

2 1.5. Ogólne wymagania dotyczące Robót 1. Ogólne wymagania dotyczące Robót podano w ST - WO Wymagania ogólne. 2. Wykonawca jest odpowiedzialny za jakość wykonania Robót oraz za ich zgodność z 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów 1. Ogólne wymagania dotyczące materiałów podano w ST-WO Wymagania ogólne. 2. Materiały do wykonania robót należy stosować zgodnie z Dokumentacją Projektową Stosowane materiały Drewno Do wykonania więźby dachowej na budynku sterowni należy zastosowa tarcicę z drewna sosnowego kl. C30 wg PN-B-EN-338 o wilgotności nie większej niż 18 %. Elementy drewniane konstrukcji czterostronnie strugane i suszone komorowo oraz impregnowane środkiem bio i ogniochronnym. Impregnacja metodami ciśnieniowymi Środek do impregnacji drewna Do zabezpieczenia miejsc obrabianych drewna, powstałych po jego przycięciu należy zastosować impregnat powierzchniowy. Środek powinien chronić przed ogniem i korozją biologiczną. Materiał powinien posiadać Atest PZH i Aprobatę Techniczną ITB Złącza Do połączeń elementów więźby dachowej należy zastosować łączniki do konstrukcji drewnianych. Są to prefabrykowane profile z wysokogatunkowej blachy stalowej, ocynkowanej ogniowo o grubości od 1 do 8 mm z otworami na śruby i gwoździe. Złącza powinny być odporne na korozję. Wykorzystane zostaną następujące łączniki złącza płaskie złącza kątowe knagi wsporniki belek złącza Gerbera kotwie krokwiowo płatwiowe złącza uniwersalne Śruby, gwoździe i wkręty Do mocowania złączy do drewna zastosować należy nierdzewne gwoździe karbowane lub wkręty. Do mocowania desek należy zastosować nierdzewne gwoździe. Do mocowania murłaty do wieńca żelbetowego zastosować śruby kotwowe zabetonowane w wieńcu (pomiędzy krokwiami). Wszystkie śruby, gwoździe i wkręty powinny odpowiadać polskim normom Papa asfaltowa izolacyjna Jako podkładki pod elementy więźby dachowej należy zastosować papę asfaltową izolacyjną, zgodnie z dokumentacją projektową. Materiał powinien posiadać Atest PZH i Aprobatę Techniczną ITB.

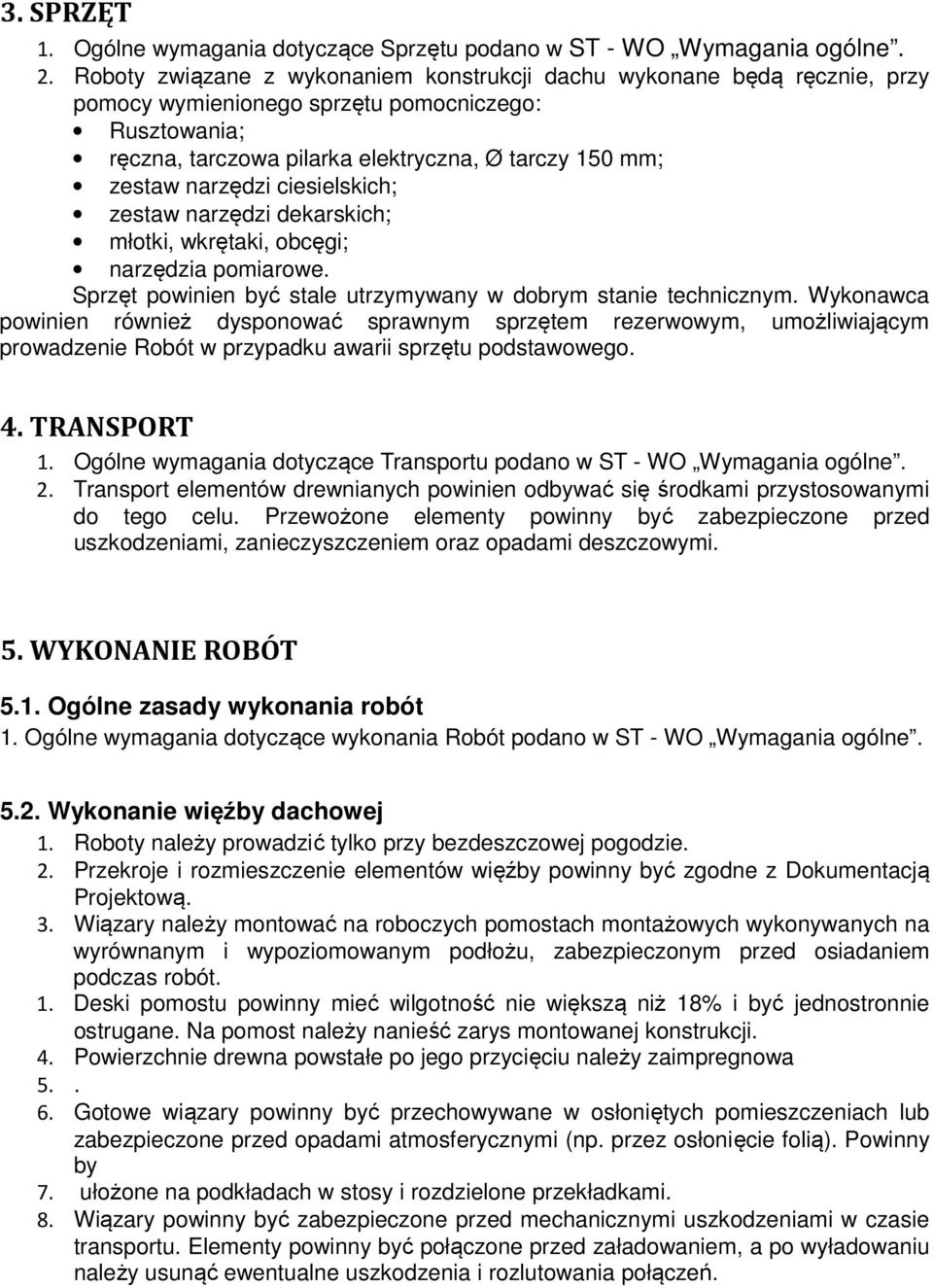

3 3. SPRZĘT 1. Ogólne wymagania dotyczące Sprzętu podano w ST - WO Wymagania ogólne. 2. Roboty związane z wykonaniem konstrukcji dachu wykonane będą ręcznie, przy pomocy wymienionego sprzętu pomocniczego Rusztowania; ręczna, tarczowa pilarka elektryczna, Ø tarczy 150 mm; zestaw narzędzi ciesielskich; zestaw narzędzi dekarskich; młotki, wkrętaki, obcęgi; narzędzia pomiarowe. Sprzęt powinien być stale utrzymywany w dobrym stanie technicznym. Wykonawca powinien również dysponować sprawnym sprzętem rezerwowym, umożliwiającym prowadzenie Robót w przypadku awarii sprzętu podstawowego. 4. TRANSPORT 1. Ogólne wymagania dotyczące Transportu podano w ST - WO Wymagania ogólne. 2. Transport elementów drewnianych powinien odbywać się środkami przystosowanymi do tego celu. Przewożone elementy powinny być zabezpieczone przed uszkodzeniami, zanieczyszczeniem oraz opadami deszczowymi. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót 1. Ogólne wymagania dotyczące wykonania Robót podano w ST - WO Wymagania ogólne Wykonanie więźby dachowej 1. Roboty należy prowadzić tylko przy bezdeszczowej pogodzie. 2. Przekroje i rozmieszczenie elementów więźby powinny być zgodne z Dokumentacją Projektową. 3. Wiązary należy montować na roboczych pomostach montażowych wykonywanych na wyrównanym i wypoziomowanym podłożu, zabezpieczonym przed osiadaniem podczas robót. 1. Deski pomostu powinny mieć wilgotność nie większą niż 18% i być jednostronnie ostrugane. Na pomost należy nanieść zarys montowanej konstrukcji. 4. Powierzchnie drewna powstałe po jego przycięciu należy zaimpregnowa Gotowe wiązary powinny być przechowywane w osłoniętych pomieszczeniach lub zabezpieczone przed opadami atmosferycznymi (np. przez osłonięcie folią). Powinny by 7. ułożone na podkładach w stosy i rozdzielone przekładkami. 8. Wiązary powinny być zabezpieczone przed mechanicznymi uszkodzeniami w czasie transportu. Elementy powinny być połączone przed załadowaniem, a po wyładowaniu należy usunąć ewentualne uszkodzenia i rozlutowania połączeń.

4 9. Przed podnoszeniem wiązarów należy zabezpieczyć je przed wyboczeniem lub zwichrowaniem, a węzły przed rozlutowaniem połączeń i przesuwem w płaszczyźnie lub poza płaszczyzną wiązara. 10. Elementy smukłe, należy przed podniesieniem czasowo usztywnić dodatkowymi prętami, rozpórkami, uchwytami itp. 11. Podczas transportu wiązarów na miejsce ułożenia, we wszystkich prętach powinny występować siły nie większe niż otrzymane z obliczeń statycznych. Należy zadba 12., aby nie została naruszona sztywność węzłów. 13. Miejsca zaczepienia uchwytów linowych powinny być zabezpieczone przed uszkodzeniami mechanicznymi za pomocą podkładek. 14. Wiązary ustawione na podporach powinny być niezwłocznie połączone tężniami stałymi lub stężeniami tymczasowymi i zabezpieczone przed opadami atmosferycznymi. 15. Styki elementów więźby z murem należy zabezpieczyć dwiema warstwami papy zgodnie z Dokumentacją Projektową. 16. Do połączeń należy używać rodzaj łączników zgodny z Dokumentacją Projektową. 17. W połączeniach krzyżowych złącza należy umieszczać w sposób diagonalny (po przekątnej), minimalizując wpływ sił skręcających. 18. W złączach kątowych, gwoździe w poziomym ramieniu kątownika należy umieszczać jak najbliżej zagięcia złącza tak, aby nie następowało wyciąganie gwoździ. 19. Nie należy wbijać gwoździ we wszystkie otwory łączników. Wybór otworu powinien zależe 20. od poprzecznego przekroju, kierunku włókien drewna i kierunku działania sił. 21. Miejsca styku drewna z elementami betonowymi, tynkiem i cegłą izolować podkładką z dwóch warstw papy Wykonanie deskowania połaci dachowej 1. Przed przystąpieniem do wykonania deskowania połaci dachowej należy odebrać roboty związane z wykonaniem więźby dachowej. 2. Deskowanie połaci dachowej należy wykonywać tylko przy bezdeszczowej pogodzie. 3. Deski po przycięciu na wymiar należy układać prawą stroną (dordzeniową) ku dołowi i przybijać dwoma gwoździami do krokwi 4. Powierzchnie drewna powstałe po jego przycięciu należy zaimpregnowa Długość gwoździ powinna być co najmniej 2,5 raza większa od grubości desek. 7. Czoła desek powinny się stykać tylko na krokwiach. 8. Deskowanie powinno być układane na styk. Szczeliny pomiędzy deskami nie powinny by 9. większe niż 2mm. 10. Deski okapowe powinny wystawać 5 7 cm poza czoło krokwi. 11. Za kominami powinny być wykonane od strony spływu wody po połaci dachowej odboje, czyli deskowania ułożone ze spadkiem umożliwiającym spływ wody na boki poza komin. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót 1. Ogólne wymagania dotyczące kontroli jakości Robót podano w ST WO Wymagania ogólne.

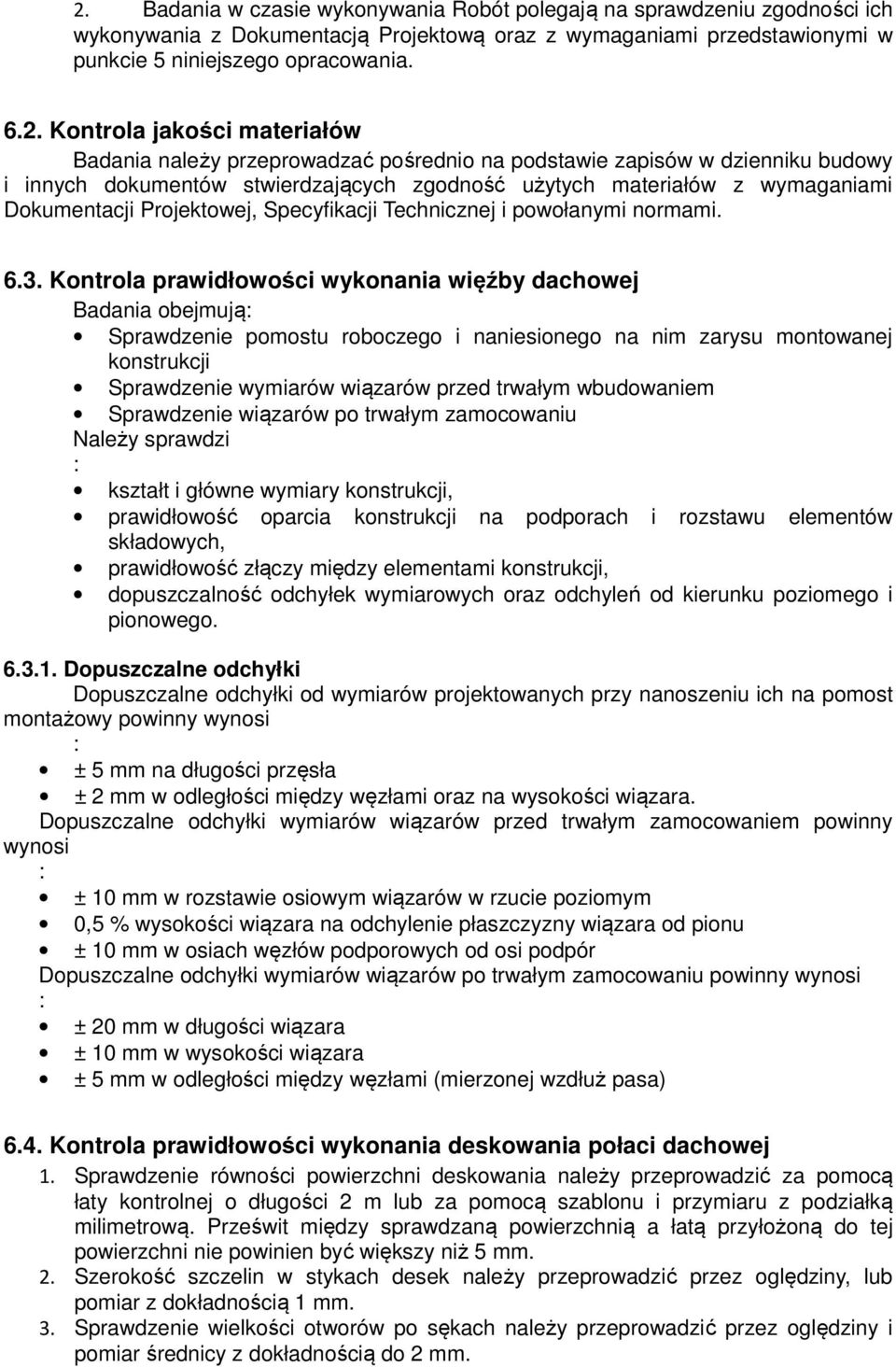

5 2. Badania w czasie wykonywania Robót polegają na sprawdzeniu zgodności ich wykonywania z Dokumentacją Projektową oraz z wymaganiami przedstawionymi w punkcie 5 niniejszego opracowania Kontrola jakości materiałów Badania należy przeprowadzać pośrednio na podstawie zapisów w dzienniku budowy i innych dokumentów stwierdzających zgodność użytych materiałów z wymaganiami Dokumentacji Projektowej, Specyfikacji Technicznej i powołanymi normami Kontrola prawidłowości wykonania więźby dachowej Badania obejmują Sprawdzenie pomostu roboczego i naniesionego na nim zarysu montowanej konstrukcji Sprawdzenie wymiarów wiązarów przed trwałym wbudowaniem Sprawdzenie wiązarów po trwałym zamocowaniu Należy sprawdzi kształt i główne wymiary konstrukcji, prawidłowość oparcia konstrukcji na podporach i rozstawu elementów składowych, prawidłowość złączy między elementami konstrukcji, dopuszczalność odchyłek wymiarowych oraz odchyleń od kierunku poziomego i pionowego Dopuszczalne odchyłki Dopuszczalne odchyłki od wymiarów projektowanych przy nanoszeniu ich na pomost montażowy powinny wynosi ± 5 mm na długości przęsła ± 2 mm w odległości między węzłami oraz na wysokości wiązara. Dopuszczalne odchyłki wymiarów wiązarów przed trwałym zamocowaniem powinny wynosi ± 10 mm w rozstawie osiowym wiązarów w rzucie poziomym 0,5 % wysokości wiązara na odchylenie płaszczyzny wiązara od pionu ± 10 mm w osiach węzłów podporowych od osi podpór Dopuszczalne odchyłki wymiarów wiązarów po trwałym zamocowaniu powinny wynosi ± 20 mm w długości wiązara ± 10 mm w wysokości wiązara ± 5 mm w odległości między węzłami (mierzonej wzdłuż pasa) 6.4. Kontrola prawidłowości wykonania deskowania połaci dachowej 1. Sprawdzenie równości powierzchni deskowania należy przeprowadzić za pomocą łaty kontrolnej o długości 2 m lub za pomocą szablonu i przymiaru z podziałką milimetrową. Prześwit między sprawdzaną powierzchnią a łatą przyłożoną do tej powierzchni nie powinien być większy niż 5 mm. 2. Szerokość szczelin w stykach desek należy przeprowadzić przez oględziny, lub pomiar z dokładnością 1 mm. 3. Sprawdzenie wielkości otworów po sękach należy przeprowadzić przez oględziny i pomiar średnicy z dokładnością do 2 mm.

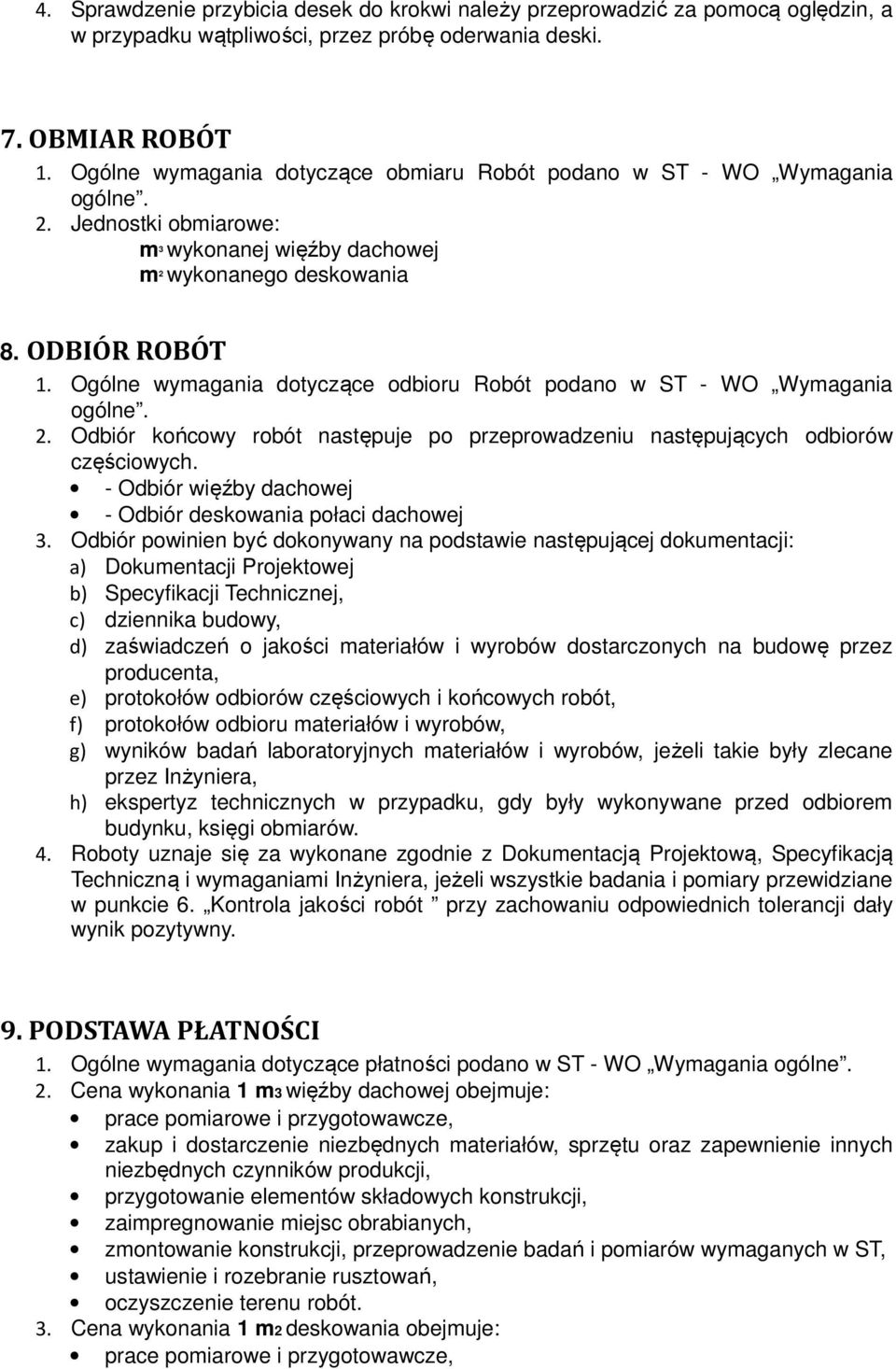

6 4. Sprawdzenie przybicia desek do krokwi należy przeprowadzić za pomocą oględzin, a w przypadku wątpliwości, przez próbę oderwania deski. 7. OBMIAR ROBÓT 1. Ogólne wymagania dotyczące obmiaru Robót podano w ST - WO Wymagania ogólne. 2. Jednostki obmiarowe m 3 wykonanej więźby dachowej m 2 wykonanego deskowania 8. ODBIÓR ROBÓT 1. Ogólne wymagania dotyczące odbioru Robót podano w ST - WO Wymagania ogólne. 2. Odbiór końcowy robót następuje po przeprowadzeniu następujących odbiorów częściowych. - Odbiór więźby dachowej - Odbiór deskowania połaci dachowej 3. Odbiór powinien być dokonywany na podstawie następującej dokumentacji a) Dokumentacji Projektowej b) Specyfikacji Technicznej, c) dziennika budowy, d) zaświadczeń o jakości materiałów i wyrobów dostarczonych na budowę przez producenta, e) protokołów odbiorów częściowych i końcowych robót, f) protokołów odbioru materiałów i wyrobów, g) wyników badań laboratoryjnych materiałów i wyrobów, jeżeli takie były zlecane przez Inżyniera, h) ekspertyz technicznych w przypadku, gdy były wykonywane przed odbiorem budynku, księgi obmiarów. 4. Roboty uznaje się za wykonane zgodnie z Dokumentacją Projektową, Specyfikacją Techniczną i wymaganiami Inżyniera, jeżeli wszystkie badania i pomiary przewidziane w punkcie 6. Kontrola jakości robót przy zachowaniu odpowiednich tolerancji dały wynik pozytywny. 9. PODSTAWA PŁATNOŚCI 1. Ogólne wymagania dotyczące płatności podano w ST - WO Wymagania ogólne. 2. Cena wykonania 1 m3 więźby dachowej obejmuje prace pomiarowe i przygotowawcze, zakup i dostarczenie niezbędnych materiałów, sprzętu oraz zapewnienie innych niezbędnych czynników produkcji, przygotowanie elementów składowych konstrukcji, zaimpregnowanie miejsc obrabianych, zmontowanie konstrukcji, przeprowadzenie badań i pomiarów wymaganych w ST, ustawienie i rozebranie rusztowań, oczyszczenie terenu robót. 3. Cena wykonania 1 m2 deskowania obejmuje prace pomiarowe i przygotowawcze,

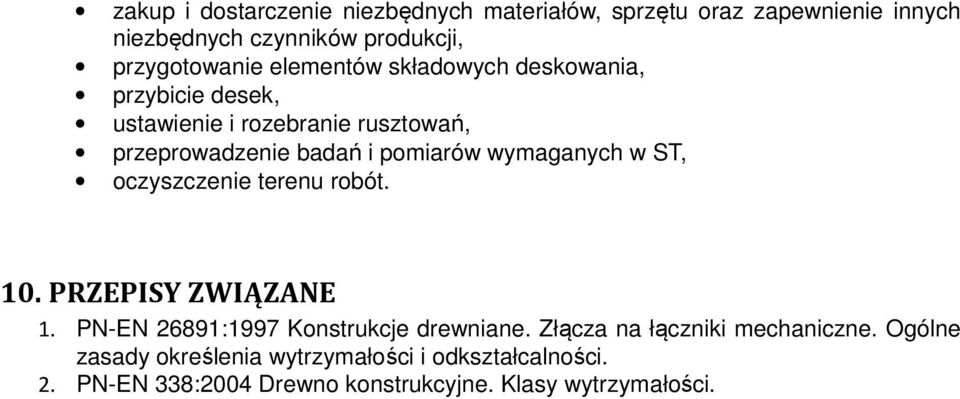

7 zakup i dostarczenie niezbędnych materiałów, sprzętu oraz zapewnienie innych niezbędnych czynników produkcji, przygotowanie elementów składowych deskowania, przybicie desek, ustawienie i rozebranie rusztowań, przeprowadzenie badań i pomiarów wymaganych w ST, oczyszczenie terenu robót. 10. PRZEPISY ZWIĄZANE 1. PN-EN Konstrukcje drewniane. Złącza na łączniki mechaniczne. Ogólne zasady określenia wytrzymałości i odkształcalności. 2. PN-EN Drewno konstrukcyjne. Klasy wytrzymałości.
