Doświadczenia w budowie i utrzymaniu systemów pomiarowych dla monitoringu zanieczyszczeń powietrza

Transkrypt

1 Doświadczenia w budowie i utrzymaniu systemów pomiarowych dla monitoringu zanieczyszczeń powietrza Tomasz Kosiak tk@dacsystem.pl tel. kom IOŚ - Warszawa, 17 stycznia 2017

2 TVN mikronów PM10 (2017)

3 Sieć pomiaru zanieczyszczeń powietrza ARMAAG

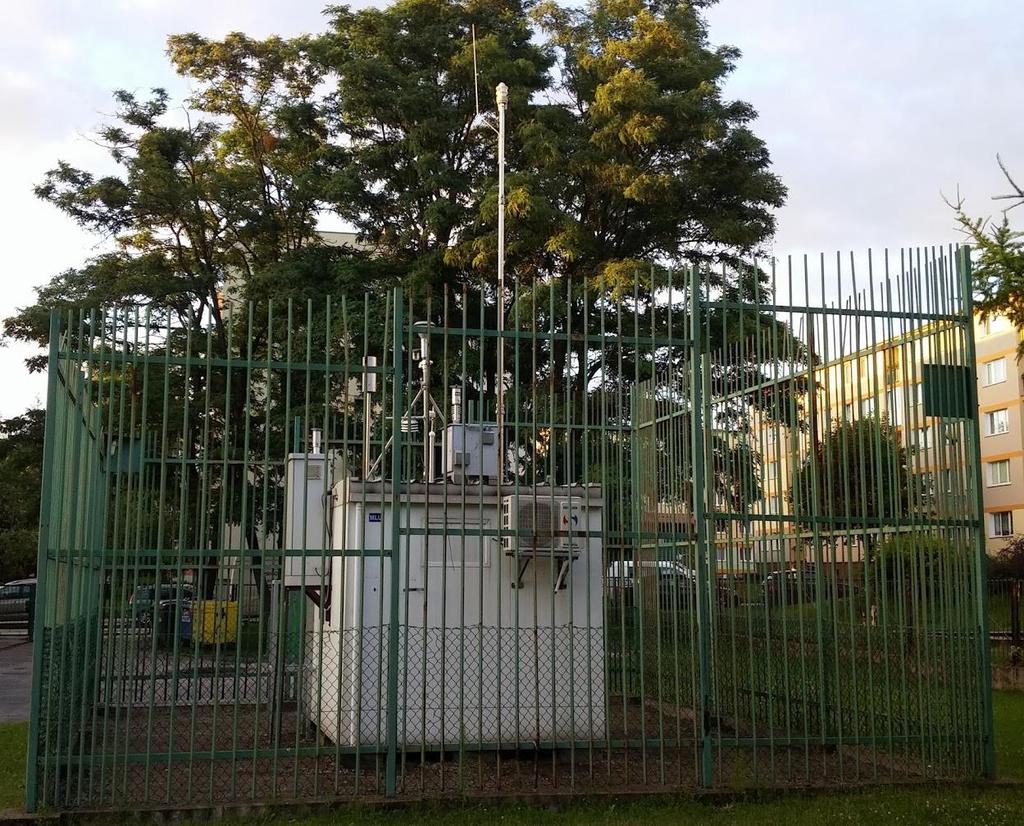

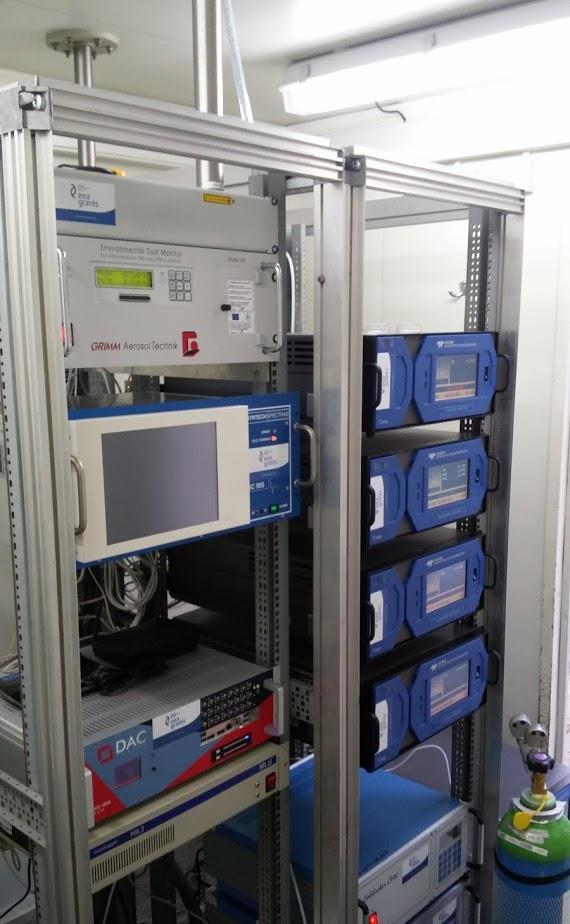

4 Stacja pomiaru zanieczyszczeń powietrza

5 Struktura systemu Stacje lokalne DAS Stacje centralna CAS źródło: opracowanie własne (2008)

6 Architektura Systemu Enviro

7 Sieci monitoringu zanieczyszczeń powietrza PMŚ airpomerania.pl Sieć pomiarowa fundacji ARMAAG i WIOŚ Gdańsk Sieć pomiarowa WIOŚ Warszawa (SOJP)

8 Specyfika pomiarów imisji zanieczyszczeń Bardzo duża czułość pomiaru: 1 PPB = 1 Particle Per Billion ( =10^-9) wymagana cykliczna automatyczna kalibracja w miejscu pomiaru referencyjne pomiary są TRUDNE zbyt w 1000 szt. rocznie - kilku producentów w skali globalnej inteligentne sensory - sterowanie od SoC do PC pomiar na granicy szumu

9 Agregacja w celu identyfikacji trendów

10 Działanie sieci pomiarów imisji zanieczyszczeń Stacja lokalna - DAS i analizatory - automatyczny pomiar zjawiska fizycznego - odczyt wyniku pomiaru oraz informacji o jakości - zdalna diagnostyka procesu pomiarowego - lokalna rejestracja grupy pomiarów (stacja pomiarowa) - komunikacja z repozytorium danych Serwer centralny - CAS - gromadzenie i przetwarzanie danych w repozytorium - analiza i wizualizacja danych w repozytorium - zdalne zarządzanie procesem pomiarowym - dostęp do danych pomiarowych on-line - publikacja wyników dla użytkowników końcowych (atmoludek, indeks AQI) - wymiana danych / przyrządów / stacji między sieciami - certyfikowane "dobre praktyki" laboratoryjne (akredytacja PCA) - system zapewnienia jakości

11 Działanie sieci pomiarów - uogólnienie Obiekty - stacje lokalne z DAS (IoT) pomiar lokalne przetwarzanie transmisja Centrala serwery CAS (Cloud) gromadzenie w repozytorium przetwarzanie i udostępnianie wizualizacja wymiana pomiarów i informacji

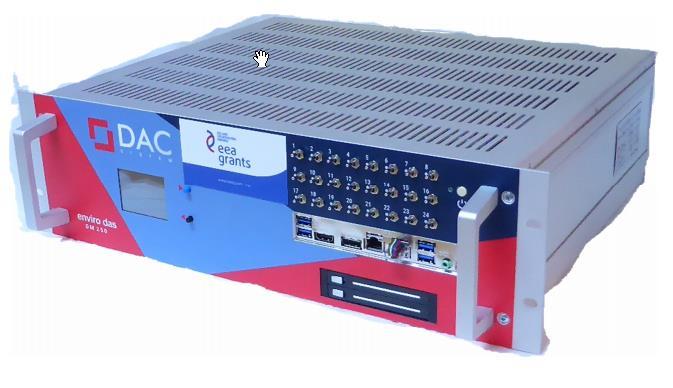

12 Datalogger (DAS) DM250

13 Datalogger (DAS) DM250

14 Datalogger (DAS) DM250

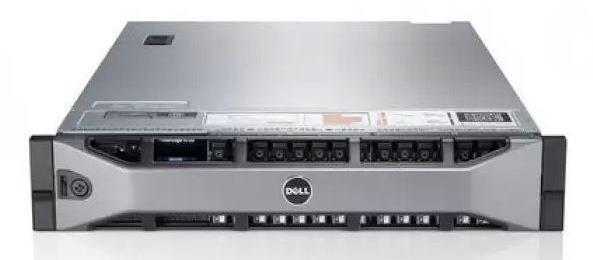

15 Serwery systemu Enviro

16 DACSYSTEM Enviro v4 CAS

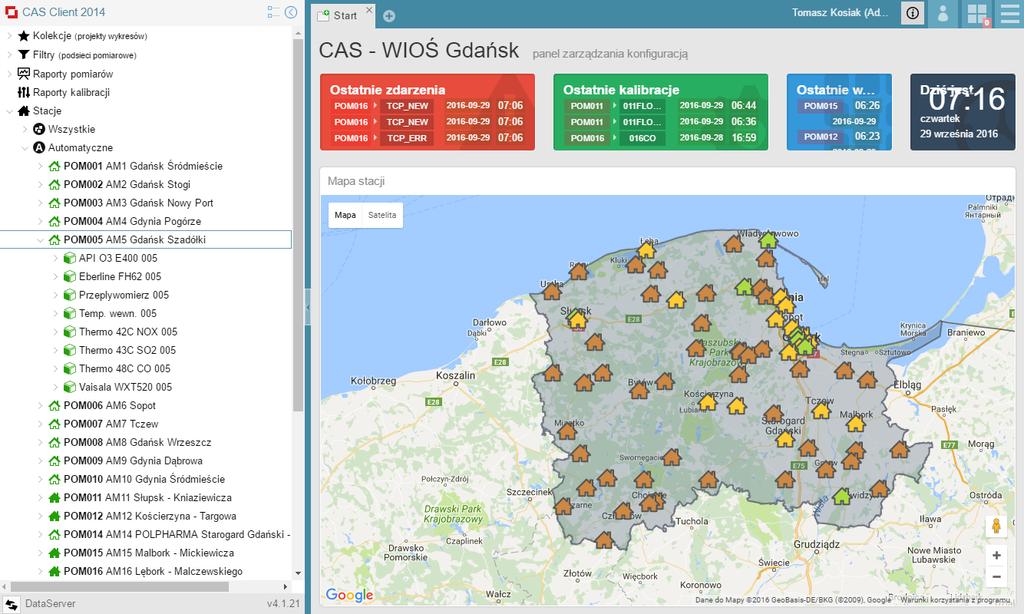

17 Konsola systemu Enviro v4

18 Sieci monitoringu zanieczyszczeń powietrza PMŚ airpomerania.pl Sieć pomiarowa fundacji ARMAAG i WIOŚ Gdańsk Sieć pomiarowa WIOŚ Warszawa (SOJP)

19 Sieci monitoringu zanieczyszczeń powietrza PMŚ

20 Zakres wdrożenia systemu DACSYSTEM Enviro v4

21 Zakres wdrożenia systemu DACSYSTEM Enviro v4

22 Zakres wdrożenia systemu DACSYSTEM Enviro v4

23 DACSYSTEM wdrożenia (1) 120 stacji i 150 stanowisk w sieci PMŚ (WIOŚ i GIOŚ) 12 klastrów serwerów centralnych - 12 województw system pomiarowy monitoringu odorowego aglomeracji gdańskiej z wykorzystaniem urządzeń e-nos - projekt Odoronos z NCBiR z Politechniką Gdańską referencyjne stacje monitoringu zanieczyszczeń IOŚ Puszcza Borecka oraz monitoringu klimatu UG Borucino system pomiarowy dla badań środowiskowych i lokalizacyjnych elektrowni jądrowej na Pomorzu dla PGE (Polska Grupa Energetyczne) system pomiarowy IOPAN dla pławie oraz platformach wiertniczych Petrobaltic - projekt SatBałtyk Instytutu Oceanologii PAN

24 DACSYSTEM wdrożenia (2) monitoring 3000 węzłów ciepłowniczych klaster 10+ serwerów centralnych 10 tys. stanowisk ładowania lamp i ewidencja 10 tys. wyposażenia osobistego górników + 10 lat utrzymanie systemu 24/7 systemu monitoringu pompowni ścieków (WOD-KAN) pilotaż modernizacji 10 stacji synoptycznych pierwszego rzędu z ok 1200 stacji IMGW komunikacja z urządzeniami do kontroli biometrycznej Straży Granicznej i Policji

25 Działanie sieci pomiarów ewolucja (1) powołanie fundacji ARMAAG uruchomienie 2 pierwszych stacji w Gdańsku sieć z serwerem centralnym + transmisja telefoniczna (POTS) sieć 10 stacji pomiarowych w Trójmieście (i Tczewie) procedury systemu zapewnienia jakości witryna WWW z wynikami on-line (1h) 2005 transmisja internetowa TCP/IP - GPRS + DSL interfejs webowy CAS (Flash) - nadzór przez Internet

26 Działanie sieci pomiarów ewolucja (2) akredytacja PCA i coroczne audyty i przeglądy zewnętrzne 2010 projekt AIRPOMERANIA (8 mln zł z RPO) integracja w system stacji ARMAAG, WIOŚ, przemysłowych AIRPOMERANIA: modelowanie i biblioteki wiedzy interfejs webowy CAS (HTML5), dostęp publiczny WWW aplikacje na urządzenia mobilne badanie "sensorów" wskaźnikowych 2017 IoT??? sieci "ułomnych" sensorów + modelowanie on-line personalizacja sensorów + crowd/cloud computing

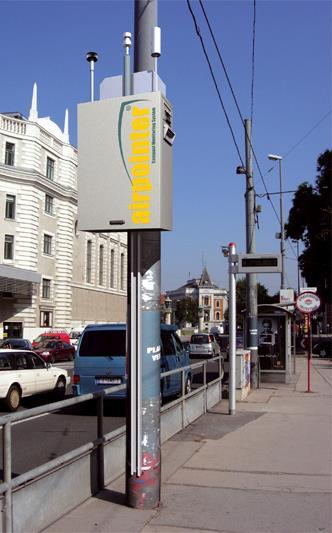

27 źródło: Stacja all-in-one AirPointer

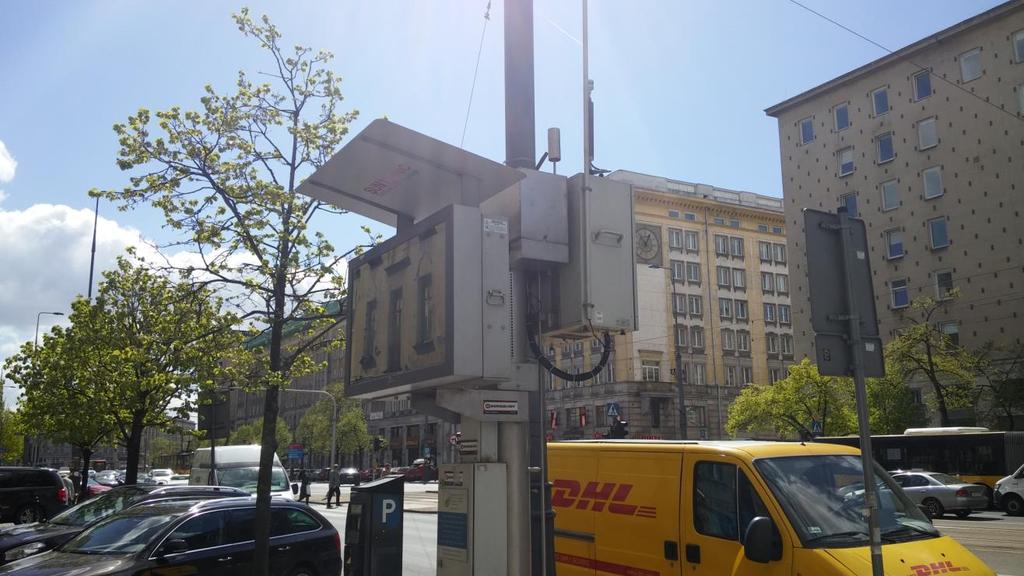

28 Stacja all-in-one AirPointer źródło: opracowanie własne

29 Stacja all-in-one AirPointer źródło: opracowanie własne

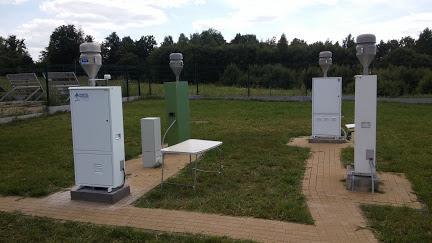

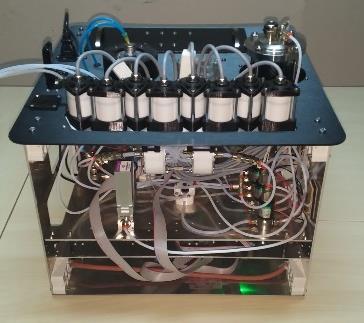

30 Mini-stacje pomiaru zanieczyszczeń powietrza źródło:

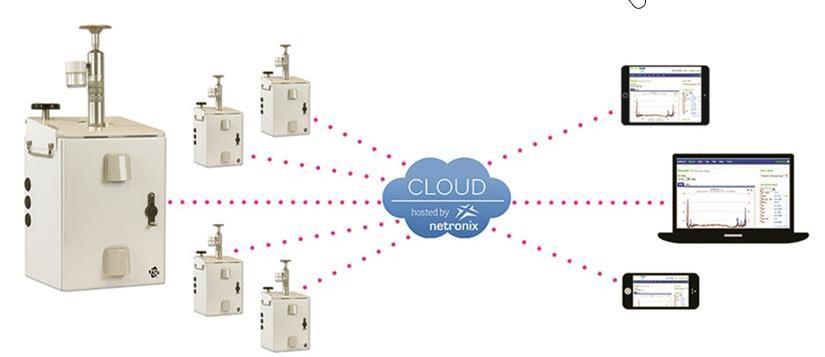

31 Sieć mini-stacji i Cloud źródło:

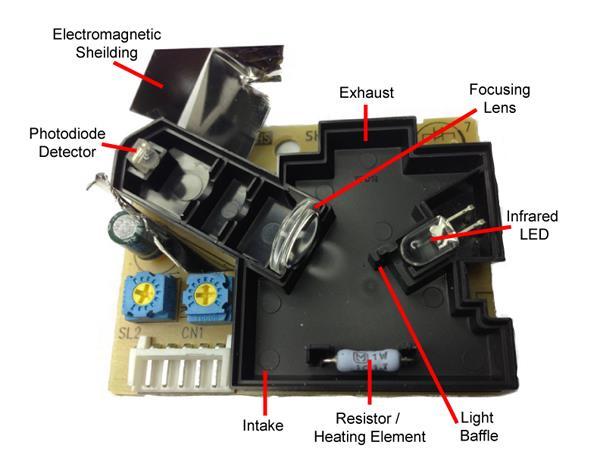

32 Optyczne czujniki pyłu PM10 / PM2.5

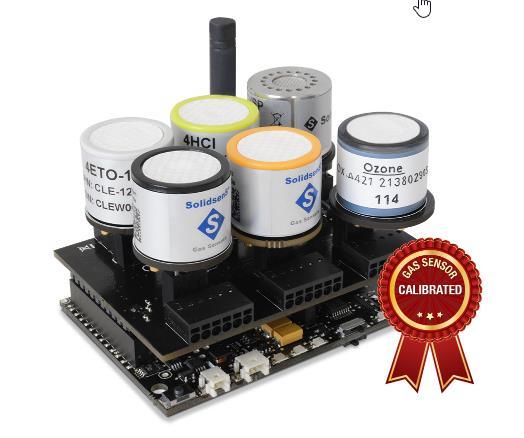

33 Miniaturowe czujniki gazowe źródło:

34 Osobisty dozymetr (2016) źródło: źródło: CITI-SENSE Newsletter 2013 No4.

35 Trendy w systemach pomiarów imisji Trendy 2017+: Badania nowych metod pomiarowych: czujniki wskaźnikowe, e-nosy Integracja wielu źródeł danych pomiarowych Wymagania: Zbieranie danych pomiarowych dokumentujących jakość oraz wykrywanie usterek Przesyłanie danych on-line a nie co 1h + zdalny dostęp do analizatorów Prezentacja w Internecie widgety WWW i mobilne Wymiana danych import / eksport / udostępnianie Większy wolumen danych oraz intensywniejsze przetwarzanie (w chmurze)

36 Pytania i odpowiedzi Tomasz Kosiak tk@dacsystem.pl tel. kom
