Rodzina wentylatorów SMART liczy osiem wielkości o mocach silników od 0,37 kw do 7,5 kw i j wydajności 2 m3/h.

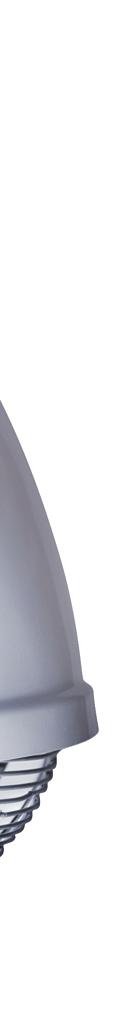

1 SMART Zastosowanie Wentylatory SMART są przeznaczone do wentylacji ogólnej budynków. Są przeznaczone do przetłaczania powietrza suchego o j temperaturze + C, o zapyleniu nie większym niż 0,3 g/m3, bez zanieczyszczeń lepkich, żrących lub stwarzających zagrożenie wybuchem. Rodzina wentylatorów SMART liczy osiem wielkości o mocach silników od 0,37 kw do 7,5 kw i j wydajności 2 m3/h. Budowa Wentylatory SMART jako jedyne spośród spotykanych na rynku posiadają oryginalną konstrukcję wykonaną z giętych kształtowników stalowych tworzących opływowy i jednocześnie bardzo wytrzymały mechanicznie szkielet. Wewnątrz umieszczony jest silnik z wirnikiem promieniowym wykonanym z blach aluminiowych i stalowych. Wirnik jest wyważony statycznie i dynamicznie zgodnie z normą PN 93/N uzyskując klasę G 2,5. Szkielet dolny jest osiatkowany tworząc ażurową powierzchnię, przez którą powietrze jest wyrzucane na zewnątrz. Górna część wentylatora jest osłonięta kopułą wykonaną z tworzywa sztucznego. Wentylator mocuje się do podstawy dachowej. Zaleca się zastosowanie tłumiącej podstawy dachowej TPD-N lub TPDC-N o odpowiedniej wielkości dostosowanej do danego wentylatora. Akustyka Projektując rodzinę wentylatorów SMART za najważniejsze kryterium przyjęto niski poziom hałasu urządzenia. Jest to jeden z podstawowych celów polityki jakości KLIMAWENTU. W związku z tym w trakcie prac konstrukcyjnych zaprojektowano i wykonano kilkanaście wirników różniących się kształtem, wielkością, ilością i kątem nachylenia łopatek. Wszystkie te wirniki zostały przebadane w zakładowym Laboratorium Badawczo Rozwojowym. W ten sposób wytypowano ostatecznie wirniki charakteryzujące się najmniejszą głośnością i optymalnymi parametrami przepływowymi. Pełną ofertę tworzą nadto: - tłumiące podstawy dachowe TPD-N lub TPDC-N, do których mocuje się wentylatory. Zastosowanie tłumiących podstaw dachowych zmniejsza hałas przedostający się do pomieszczenia o 12 do 18 db(a) - tłumiki do wentylatorów dachowych, które podwiesza się do tłumiących podstaw dachowych wewnątrz pomieszczenia. 14

2 Stylistyka Czy wentylator oprócz walorów użytkowych może być również ozdobą budynku? Wentylatory SMART z pewnością pełnią taką funkcję. Walory wizualne to niepowtarzalna stylistyka, którą tworzy opływowy kształt oraz cztery wcięcia w kopule w kształcie kropel wody. Dzięki tym walorom wentylator cieszy się ogromnym uznaniem wśród architektów, komponując się doskonale z otoczeniem. Standardowo wentylator wykonany jest w kolorystyce jasno szarej. Regulacja wydajności Na życzenie oferujemy falowniki przeznaczone do regulacji prędkości obrotowej silników. oszereg falowników znajduje się w dziale Elektryczna aparatura sterująca. Montaż Zaleca się montaż wentylatora SMART na tłumiących podstawach dachowych. oszereg podstaw jest dopasowany do typoszeregu wentylatorów. Podstawy tłumiące są wykonane z blachy ocynkowanej. Wewnętrzna część jest wyłożona materiałem dźwiękoizolacyjnym. Oferujemy dwa rodzaje tłumiących podstaw dachowych różniących się sposobem montażu podstawy na dachu : - podstawę TPD-N montuje się bezpośrednio na powierzchni dachu. W celu ułatwienia montażu na dachach o różnym kącie nachylenia ( od 0 do 18 ) na dwóch przeciwległych ścianach podstawy umieszczono specjalne wsporniki zamocowane obrotowo umożliwiające poziomowanie kołnierza przyłączeniowego wentylatora. - podstawę TPDC -N montuje się bezpośrednio do cokołu komina kanału wentylacyjnego przykręcając do niego kołnierz mocujący podstawy. 15

3 SMART 16

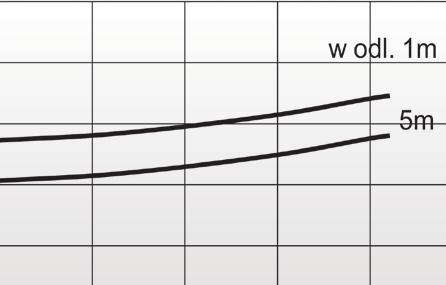

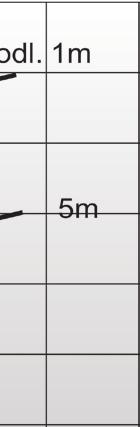

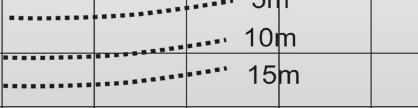

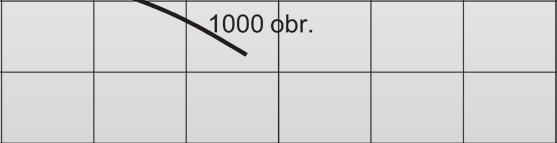

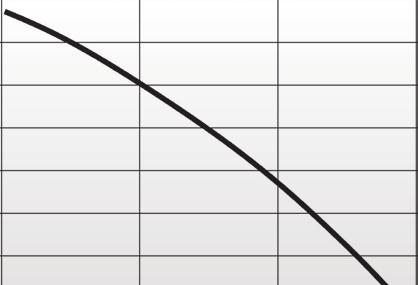

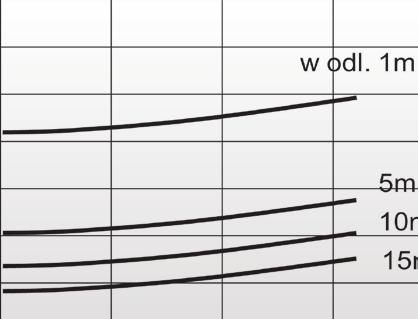

4 SMART-1 SMART-1/3000 TPD-1-N TPDC-1-N Nr kat. Moc silnika SMART-1/ W , Podst. dach.tpd-1-n 843P Podst. dach.tpdc-1-n 843P SMART-16 /3 Charakterystyka akustyczna m

5 SMART-200 SMART-200/3000 SMART-200/10 SMART-200/1000 SMART TPD-200-N TPDC-200-N Nr kat. 18 Moc silnika SMART-200/ W , SMART-200/10 812W , SMART-200/ W , Podst. dach.tpd-200-n 843P Podst. dach.tpdc-200-n 843P

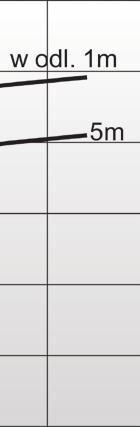

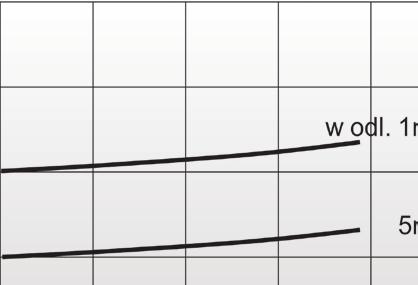

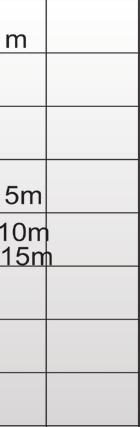

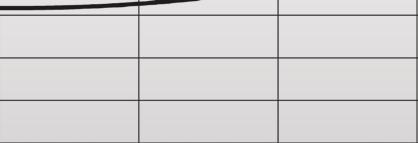

6 SMART-2 / m SMART-2 / m SMART-2 / Wylo ot

7 SMART-25 SMART-2/3000 SMART-2/10 SMART-2/1000 SMART TPD-2-N TPDC-2-N Nr kat. 20 Moc silnika SMART-2/ W , SMART-2/10 812W , SMART-2/ W , Podst. dach.tpd-2-n 843P Podst. dach.tpdc-2-n 843P

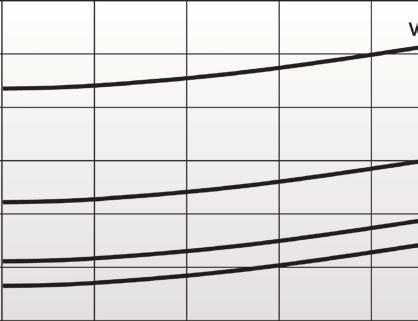

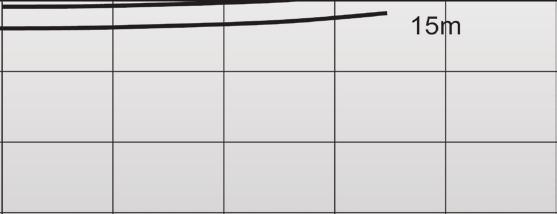

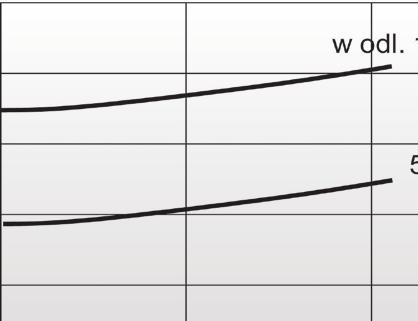

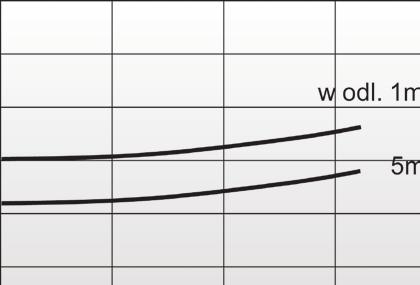

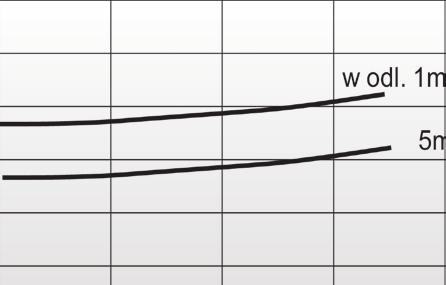

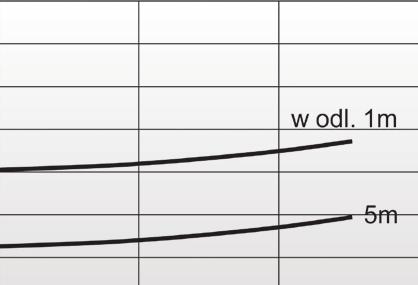

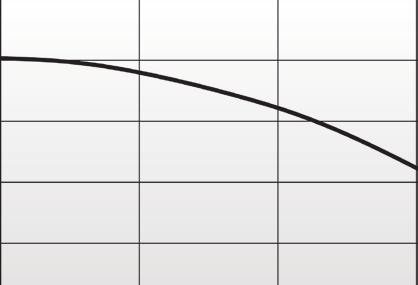

8 SMART-25 /3 SMART-25 / m SMART-25 /1 21

9 SMART-315 SMART-315/3000 SMART-315/10 SMART-315/1000 SMART TPD-315-N TPDC-315-N Nr.kat. 22 Moc silnika SMART-315/ W , SMART-315/10 812W , SMART-315/ W , Podst. dach.tpd-315-n 843P Podst. dach.tpdc-315-n 843P

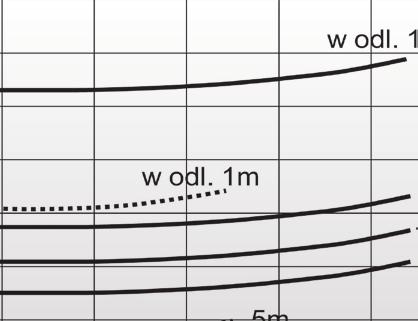

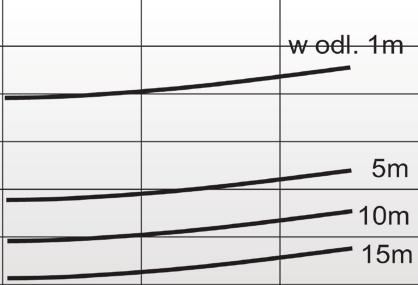

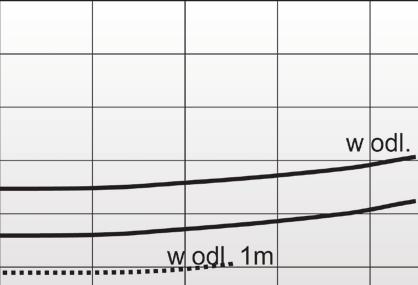

10 SMART-315/3 SMART-315/15 SMART-315/1 23

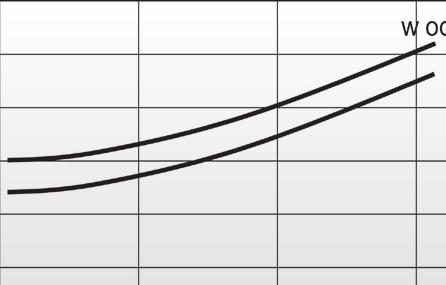

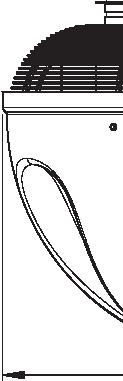

11 SMART-4 SMART-0/10 SMART-0/1000 SMART-0/7 TPD-0-N SMART TPDC-0-N Nr kat. Moc silnika SMART-0/10 812W SMART-0/ W , SMART-0/7 812W52 7 3x0 0, Podst. dach.tpd-0-n 843P Podst. dach.tpdc-0-n 843P SMART-4 /15 SMART-4 / obr. 10 obr obr. 10 obr. SMART-4 /75 24

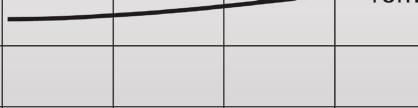

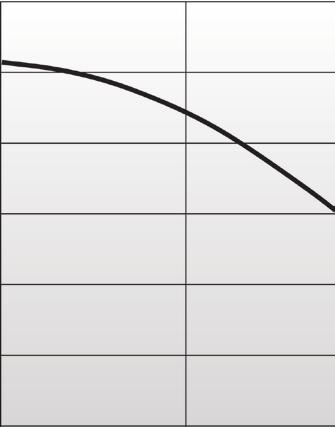

12 SMART-5 SMART-0/1000 SMART-0/7 TPD-0-N TPDC-0-N Nr kat. Moc silnika SMART-0/ W , SMART-0/7 812W , Podst. dach.tpd-0-n 843P Podst. dach.tpdc-0-n 843P SMART-5 /1 SMART-5 /75 25

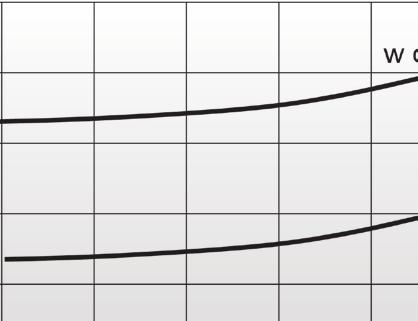

13 SMART-63 SMART-630/1000 SMART-630/7 TPD-630-N SMART TPDC-630-N Nr kat. Moc silnika SMART-630/ W , SMART-630/7 812W Podst. dach.tpd-630-n 843P Podst. dach.tpdc-630-n 843P SMART-63 /1 SMART-63 /75 26

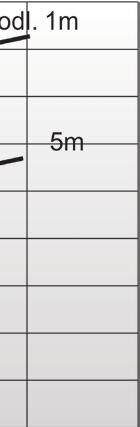

14 SMART-71 SMART-710/1000 SMART-710/7 TPD-710-N TPDC-710-N Nr kat. Moc silnika SMART-710/ W , SMART-710/7 812W Podst. dach.tpd-710-n 843P Podst. dach.tpdc-710-n 843P SMART-71 /1 SMART-71 /
