1 INSTRUKCJA OBSŁUGI Wentylatory dachowe typu BULLET-160, BULLET-200 BULLET-250, BULLET-315

2 - 2 - Spis treści 1. Uwagi wstępne 2. Przeznaczenie 3. Zastrzeżenia producenta 4. Dane techniczne 5. Budowa i działanie 6. Montaż i uruchomienie 7. Użytkowanie 8. Zakłócenia w pracy, przyczyny, środki zaradcze 9. Instrukcja konserwacji 10. Instrukcja BHP 11. Transport i przechowywanie 12. Warunki gwarancji

3 1. UWAGI WSTĘPNE Celem niniejszej instrukcji jest dostarczenie użytkownikowi wskazówek odnośnie zastosowania, uruchamiania i eksploatacji wentylatorów dachowych typu BULLET. Przed przystąpieniem do montażu urządzenia na stanowisku pracy i jego uruchomieniem należy dokładnie zapoznać się z treścią niniejszej instrukcji. Ze względu na stałe udoskonalanie naszych wyrobów zastrzegamy sobie możliwość zmian konstrukcyjnych podwyższających walory użytkowe i bezpieczeństwo urządzenia. Konstrukcja wentylatorów typu BULLET odpowiada wymaganiom aktualnego poziomu techniki oraz spełnia warunki bezpieczeństwa i ochrony zdrowia zawarte w: Dyrektywie 2006/42/WE Parlamentu Europejskiego i Rady z dnia17 maja 2006 r. w sprawie maszyn zmieniającej dyrektywę 95/16/WE (przekształcenie)/dz. Urz. UE L157 z dn , str. 24/ Rozporządzenie Ministra Gospodarki z dnia 21 października 2008 r. w sprawie wymagań dla maszyn (Dz. U. Nr 199 z 2008 r. poz. 1228) Dyrektywie 2006/95/WE Parlamentu Europejskiego i Rady z dnia12 grudnia 2006 r. w sprawie harmonizacji ustawodawstwa państw członkowskich odnoszących się do stosowania w określonych granicach napięcia /Dz. Urz. UE L 374 z dn , str.10/ Rozporządzenie Ministra Gospodarki z dnia 21 sierpnia 2007 r. w sprawie zasadniczych wymagań dla sprzętu elektrycznego (Dz. U. Nr 155 z 2007 r. poz. 1089) Spełnia wymagania następujących norm zharmonizowanych: PN-EN ISO :2005/A1:2009 Bezpieczeństwo maszyn Pojęcia podstawowe, ogólne zasady projektowania Część 1: Podstawowa terminologia, metodyka PN-EN ISO :2005/A1:2009 Bezpieczeństwo maszyn Pojęcia podstawowe, ogólne zasady projektowania Część 2: Zasady techniczne PN-EN :2010 Bezpieczeństwo maszyn Wyposażenie elektryczne maszyn Część 1: Wymagania ogólne 2. PRZEZNACZENIE Wentylatory dachowe typu BULLET są przeznaczone do wentylacji ogólnej budynków. Służą do przetłaczania powietrza suchego o temperaturze maksymalnej +40 C i i o zapyleniu nie większym niż 0,3 g/m³. Nie można stosować w atmosferze zawierającej zanieczyszczenia lepkie, żrące oraz stwarzające zagrożenie wybuchowe. 3. ZASTRZEŻENIA PRODUCENTA A. Producent nie ponosi odpowiedzialności za skutki wynikające z niezgodnego z przeznaczeniem użytkowania urządzenia. B. Niedopuszczalne jest instalowanie na urządzeniu dodatkowych elementów, niewchodzących w jego skład lub wyposażenie. C. Niedopuszczalne są samowolne przeróbki lub modyfikacje urządzenia. D. Należy chronić obudowę urządzenia przed uszkodzeniami mechanicznymi. E. Przed montażem urządzenia sprawdzić nośność elementów konstrukcyjnych do których urządzenia będzie przymocowane, gdyż niepewne zamocowanie może doprowadzić do uszkodzenia lub zniszczenia urządzenia, a także stwarzać może zagrożenie dla znajdujących się w pobliżu ludzi.

4 - 4 - F. Wentylatory typu BULLETnie nadają się do przetłaczania powietrza zanieczyszczonego mieszaniną substancji palnych w postaci gazów, par, mgieł i pyłów, które w połączeniu z powietrzem mogą tworzyć atmosferę wybuchową. G. Wentylatory nie mogą być stosowane do przetłaczania powietrza zawierającego zanieczyszczenia lepkie, które mogą osadzać się na urządzeniu, a zwłaszcza na wirniku. H. Wentylatory nie mogą być stosowane do przetłaczania powietrza zawierającego zanieczyszczenia żrące, które mogą oddziaływać niekorzystnie na urządzenie. I. W czasie użytkowania obroty wirnika nie powinny być większe niż obroty nominalne (synchroniczne) przewidziane dla danego typu wentylatora patrz pkt.4 DANE TECHNICZNE. J. Producent nie ponosi odpowiedzialności za odniesione urazy, zranienia bądź uszkodzenia ciała będące następstwem nieprawidłowego użytkowania. 4. DANE TECHNICZNE typ napięcie obroty synchr. [1/m³] moc silnika [W] stopień ochrony [IP] wydatek maksym. m³/h] podciśn. maksym. [Pa] masa [V] [kg] BULLET ,0 BULLET ,0 BULLET ,0 BULLET ,3 Uwaga w celu obniżenia poziomu hałasu zaleca się stosować tłumiące podstawy dachowe TPD lub TPDC albo typowe podstawy dachowe BI lub BII. BULLET-160 BULLET-200

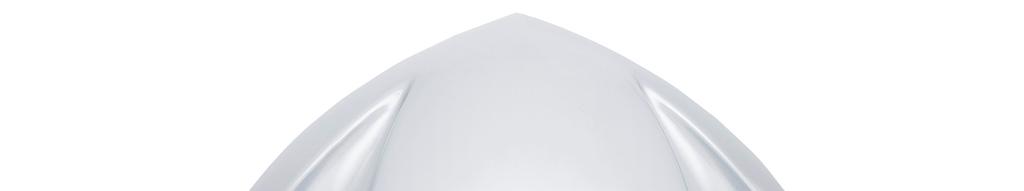

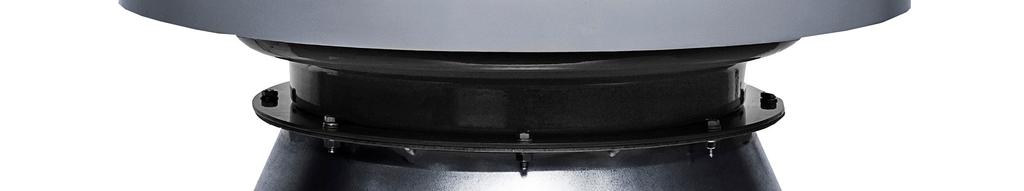

5 - 5 - BULLET-250 BULLET BUDOWA I DZIAŁANIE Wentylator zbudowany jest z cylindrycznej aluminiowej obudowy, wewnątrz której znajduje się wirnik promieniowy z silnikiem. Obudowa osłonięta jest kopułą stożkową z tworzywa sztucznego o dużej wytrzymałości mechanicznej. Chroni ona doskonale przed czynnikami atmosferycznymi oraz posiada własności tłumiące. Pod cylindryczna obudową znajduje się króciec wlotowy zakończony kołnierzem mocowanym do podstawy dachowej. Zaleca się montaż wentylatorów na tłumiących podstawach dachowych typu TPD lub TPDC ewentualnie na standardowych podstawach dachowych BI lub BII. Na życzenie klienta mogą być montowane regulatory prędkości obrotowej typu RP służące do płynnej regulacji wydajności wentylatorów. typ A A1 B C BULLET (6xØ7) BULLET (8xØ9) BULLET (8xØ9) BULLET (8xØ9)

6 MONTAŻ I URUCHOMIENIE Wentylatory przeznaczone są do pracy na zewnątrz budynków. Zaleca się instalowanie ich na podstawach dachowych lub wspornikach ściennych (dostawa na oddzielne zamówienie). W celu obniżenia poziomu hałasu zaleca się stosowanie Tłumiących Podstaw Dachowych. Po ustawieniu wentylatora na podstawie dachowej należy dokładnie skręcić wszystkie śruby (6 lub 8 śrub M8) mocujące kołnierz króćca wentylatora do podstawy dachowej. Podłączenie zasilania instalacji elektrycznej użytkownik wykonuje we własnym zakresie. Podłączenie elektryczne powinno być wykonane przez pracownika z potwierdzonymi kwalifikacjami. Wentylatory wyposażone są w przewód elektryczny o długości ok. 3m, który należy podłączyć do puszki przyłączeniowej. Należy dobrać odpowiedni rodzaj i przekrój przewodu zasilającego i zabezpieczenie przed skutkami zwarć i przeciążeń stosownie do warunków miejscowych. Przed uruchomieniem wentylatora należy sprawdzić: - napięcie znamionowe sieci i silnika - prawidłowe i trwałe podłączenie przewodu ochronnego PE - czy zainstalowano właściwe zabezpieczenia w sieci zasilającej Gdy wskazana jest regulacja prędkości obrotowej wentylatora, należy zastosować regulator obrotów typu RP-300 dostarczany przez producenta na oddzielne zamówienie. Sposób podłączenia urządzenia dla wersji bez regulatora i z regulatorem obrotów pokazany jest na załączonym schemacie elektrycznym. Regulacja obrotów regulatorem RP-300: - po włączeniu wentylatora pozostawić pokrętło regulatora w lewym skrajnym położeniu, odczekać ok. 15 sek. ( do uzyskania przez silnik maksymalnych obrotów), po czym można nastawić żądaną prędkość obrotową. Nastawa przez obrót pokrętła w prawo.

7 UŻYTKOWANIE Konstrukcja wentylatora i solidne wykonanie pozwalają na długotrwałe użytkowanie go bez stałej obsługi. Za użytkowanie nieprawidłowe uznaje się: a/ przetłaczanie mediów o temperaturach przekraczających temperatury dopuszczalne określone w punkcie 2, b/ przetłaczanie mediów żrących i lepkich, c/ przetłaczanie mediów o dużym zapyleniu. Konsekwencje nieprawidłowego użytkowania: - uszkodzenie łożysk, - utrata wyważenia elementów wirujących, - drgania, - deformacje, - uszkodzenia w wyniku tarcia. W razie stwierdzenia objawów niewłaściwej pracy urządzenia (wzrost hałasu, drgania, obniżona wydajność) należy odłączyć wentylator od zasilania i dokonać przeglądu w celu znalezienia przyczyn zakłóceń w pracy. Typowe zakłócenia i ich przyczyny są przedstawione w pkt ZAKŁÓCENIA W PRACY, PRZYCZYNY, ŚRODKI ZARADCZE Zakłócenia Możliwe przyczyny Środki zaradcze Pojawiają się nagłe W wentylatorze utkwił Odłączyć wentylator od sieci, drgania i wibracje przedmiot zakłócający pracę. zdjąć kopułę i usunąć przedmiot wentylatora. Uszkodzenie wirnika. Wymienić wirnik na nowy. 9. INSTRUKCJA KONSERWACJI Celem zapewnienia prawidłowej pracy oraz zachowania zasad bezpieczeństwa, zalecamy w regularnych odstępach przeprowadzać przeglądy wentylatora. Przy przeglądach należy zwrócić uwagę na funkcjonowanie wentylatora oraz stan techniczny jego elementów. Przeglądy wentylatora może wykonywać osoba wykwalifikowana, posiadająca odpowiednie uprawnienia i tylko po odłączeniu urządzenia od sieci elektrycznej. Przed przystąpieniem do prac przy wentylatorze należy: Odłączyć wentylator od zasilania elektrycznego Odczekać aż wirnik wentylatora zatrzyma się, Zdemontować kopułę. W ramach przeglądu należy: sprawdzić i dokręcić połączenia mechaniczne i elektryczne sprawdzić mocowanie silnika i wentylatora zwracając uwagę, aby odległość wirnika od części stałych była równomierna na całym obwodzie. usunąć nagromadzone wewnątrz wentylatora ewentualne zanieczyszczenia. Ponowne uruchomienie wentylatora powinno nastąpić po czynnościach kontrolnych opisanych w rozdziale 6 Montaż i uruchamianie niniejszej instrukcji obsługi.

8 - 8 - Wyjątek stanowią prace, które mogą być przeprowadzone jedynie w ruchu urządzenia, przy ścisłym przestrzeganiu przepisów BHP - np.: pomiar drgań. Przy pracach przeglądowych należy ściśle przestrzegać przepisów bezpieczeństwa, ponieważ w przypadku ich niestosowania może zaistnieć zagrożenie pracowników. Konstrukcja wentylatora umożliwia długotrwałą pracę urządzenia przy jego prawidłowej eksploatacji. 10. INSTRUKCJA BHP Uruchomienie i obsługa urządzenia powinna odbywać się po zapoznaniu się z niniejszą instrukcją obsługi. Wentylator nie stwarza zagrożenia mechanicznego pod warunkiem poprawnego, trwałego zamocowania do podstawy dachowej, lub innego elementu konstrukcyjnego obiektu o odpowiedniej wytrzymałości. Podłączenie elektryczne należy wykonać dokładnie według załączonego schematu i zgodnie ze wskazówkami przedstawionymi w punkcie 6 niniejszej instrukcji. Podłączenie instalacji elektrycznej powinno być wykonane przez osobę wykwalifikowaną, zgodnie z obowiązującymi przepisami. W czasie użytkowania należy kontrolować podłączenie przewodu ochronnego PE. Wszelkie prace kontrolne i naprawcze na wentylatorze należy wykonywać tylko po odłączeniu urządzenia od zasilania. 11.TRANSPORT I PRZECHOWYWANIE Wentylatory będą transportowane na paletach i zabezpieczone folia. W czasie załadunku i transportu wentylatory nie powinno być rzucane lub przewracane, a także dodatkowo obciążane. Wentylatorów nie należy sztaplować, a w czasie transportu należy chronić przed opadami oraz zniszczeniem lub uszkodzeniem. Magazynowanie powinno odbywać się w pomieszczeniach suchych i przewiewnych. 12.WARUNKI GWARANCJI Okres gwarancji określony jest w karcie gwarancyjnej urządzenia. Gwarancja nie obejmuje: uszkodzeń mechanicznych wentylatora zawinionych przez użytkownika uszkodzeń wynikłych ze stosowania niezgodnie z przeznaczeniem lub nieprzestrzegania niniejszej instrukcji obsługi uszkodzeń wynikłych wskutek niewłaściwego transportu, przechowywania lub niewłaściwej konserwacji. Niestosowanie się do punktu 3. Zastrzeżenia producenta niniejszej instrukcji, a zwłaszcza samowolna przeróbka urządzenia lub stosowanie go niezgodnie z przeznaczeniem, powoduje utratę gwarancji.

9 - 9 -

10 - 10 -

11 tworzymy z pasją DEKLARACJA ZGODNOŚCI WE NR Producent (ew. również jego upoważniony przedstawiciel / importer): nazwa: KLIMAWENT S.A. adres: GDYNIA, ul Chwaszczyńska 194 Osoba upoważniona do przygotowania dokumentacji technicznej: nazwisko i adres: niniejszym deklaruje, że maszyna : nazwa: Wentylator dachowy typ / model: BULLET numer seryjny: rok produkcji: spełnia wymagania następujących dyrektyw europejskich: Dyrektywa 2006/42/WE Parlamentu Europejskiego i Rady z dnia17 maja 2006 r. w sprawie maszyn zmieniająca dyrektywę 95/16/WE (przekształcenie)/dz. Urz. UE L157 z dn , str. 24/ Rozporządzenie Ministra Gospodarki z dnia 21 października 2008 r. w sprawie wymagań dla maszyn (Dz. U. Nr 199 z 2008 r. poz. 1228) Dyrektywa 2006/95/WE Parlamentu Europejskiego i Rady z dnia12 grudnia 2006 r. w sprawie harmonizacji ustawodawstwa państw członkowskich odnoszących się do stosowania w określonych granicach napięcia /Dz. Urz. UE L 374 z dn , str.10/ Rozporządzenie Ministra Gospodarki z dnia 21 sierpnia 2007 r. w sprawie zasadniczych wymagań dla sprzętu elektrycznego (Dz. U. Nr 155 z 2007 r. poz. 1089) spełnia wymagania następujących norm zharmonizowanych: PN-EN ISO :2005/A1:2009 Bezpieczeństwo maszyn Pojęcia podstawowe, ogólne zasady projektowania Część 1: Podstawowa terminologia, metodyka PN-EN ISO :2005/A1:2009 Bezpieczeństwo maszyn Pojęcia podstawowe, ogólne zasady projektowania Część 2: Zasady techniczne PN-EN :2010 Bezpieczeństwo maszyn Wyposażenie elektryczne maszyn Część 1: Wymagania ogólne miejsce, data podpis osoby upoważnionej imię, nazwisko, funkcja sygnatariusza KLIMAWENT S.A. Sąd Rejonowy Gdańsk-Północ NIP: Zakład Pracy Chronionej w Gdańsku, VIII Wydział Gospodarczy REGON: Gdynia, ul. Chwaszczyńska 194 Krajowego Rejestru Sądowego, Konto bankowe: Raiffeisen Bank Polska S.A. tel ; fax KRS Kapitał Zakładowy O/ Gdańsk Wrzeszcz klimawent@klimawent.com.pl zł. opłacony w całości

12 Producent: KLIMAWENT S.A Gdynia, ul. Chwaszczyńska 194 tel , fax klimawent@klimawent.com.pl BULLET / BULLET / BULLET / BULLET / Gdynia, 22.02,2011
