1 Załącznik nr 9 do SIWZ Wykonanie pełnobranżowej dokumentacji projektowo-kosztorysowej stanicy kajakowej w ramach przedsięwzięcia strategicznego Pomorskie Szlaki Kajakowe Gminy Miasta Ustka SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA DOT. OPRACOWANIA DOKUMENTACJI dla zadania: wykonanie dokumentacji dla potrzeb budowy przystani kajakowej na terenie Gminy Miasto Ustka wraz ze sprawowaniem nadzoru autorskiego LOKALIZACJA PRZYSTANI KAJAKOWEJ Działki nr 534/2 i 966/1 własność Gminy Miasto Ustka z siedzibą przy ul. Ks. Kardynała Stefana Wyszyńskiego w administracji Urzędu Miasta Ustka, Działki nr 527/2, 945 i 539 własność Skarbu Państwa w zarządzie RZGW Działka nr 535/2 własność Skarbu Państwa w zarządzie Zakładu Karnego NAZWA I KOD ZAMÓWIENIA WG CPV Usługi projektowania architektonicznego Usługi architektoniczne w zakresie obiektów budowlanych Przygotowanie przedsięwzięcia i projektu, oszacowanie kosztów Kalkulacja kosztów, monitoring kosztów Plany zatwierdzające, rysunki robocze i specyfikacje Usługi inżynieryjne w zakresie projektowania Budowa infrastruktury sportów wodnych Roboty budowlane w zakresie przystani Marzec 2016

2 SPIS TREŚCI 1. Ogólny opis przedmiotu zamówienia dot. Dokumentacji Zakres planowanej inwestycji Zakres prac projektowych Prace przedprojektowe Prace projektowe Aktualne uwarunkowania wykonania przedmiotu zamówienia Istniejący stan zagospodarowania terenu Opis terenu przeznaczonego pod inwestycję Uwarunkowania realizacyjne wynikające z lokalizacji przystani kajakowej na terenie objętym miejscowym planem zagospodarowania przestrzennego Uwarunkowania realizacyjne wynikające z warunków gruntowo wodnych Opis szczegółowych wymagań Zamawiającego w stosunku do przedmiotu zamówienia Cechy dotyczące rozwiązań i wskaźników ekonomicznych Wymagania szczegółowe Opis przystani kajakowej Przystań z pomostem oraz urządzeniem brzegu Mała architektura Suszarka do kajaków Wiaty Ławostoły Kosz na odpady Tablice informacyjne Węzeł sanitarny Ogrodzenie Zatoka postojowa z parkingiem Oświetlenie terenu Zjazd z drogi publicznej

3 1. Ogólny opis przedmiotu zamówienia dot. Dokumentacji Przedmiotem zamówienia jest m.in. wykonanie pełnobranżowej dokumentacji projektowo kosztorysowej wraz ze specyfikacjami technicznymi wykonania i odbioru robót, niezbędnej do uzyskania pozwolenia na budowę lub zgłoszenia robót budowlanych niewymagających pozwolenia na budowę oraz wszczęcia i przeprowadzenia postępowania o udzielenie zamówienia publicznego na wykonanie robót budowlanych dot. budowy przystani kajakowej na terenie Gminy Miasta Ustka w ramach przedsięwzięcia strategicznego Pomorskie Szlaki Kajakowe na terenie Gminy Miasta Ustka. Dokumentację należy opracować zgodnie z zapisami SIWZ oraz w sposób umożliwiający Zamawiającemu uzyskanie wszystkich wymaganych decyzji i uzgodnień włącznie wszystkich elementów będących przedmiotem zamówienia. W zakres przedmiotu zamówienia wchodzi również dokonanie przez Wykonawcę wszelkich poprawek, uzupełnień, modyfikacji w dokumentacji, których wykonanie będzie niezbędne dla uzyskania pozytywnej oceny i przyjęcia dokumentacji przez instytucje dokonujące oceny i kwalifikacji, także w przypadku, gdy konieczność wprowadzenia poprawek, uzupełnień i modyfikacji wystąpi po przyjęciu przez Zamawiającego przedmiotu zamówienia. Dokumentacja stanowiąca przedmiot zamówienia ma wskazać optymalne z technicznego i ekonomicznego punktu widzenia rozwiązania. Opracowana dokumentacja projektowa wraz ze specyfikacją techniczną wykonania i odbioru robót oraz przedmiarem będzie służyła do opisania przedmiotu zamówienia w postępowaniu o udzielenie zamówienia publicznego na roboty budowlane związane z zagospodarowaniem terenu na szlaku wodnym. W związku z powyższym na Wykonawcy spoczywa obowiązek sporządzenia tej dokumentacji zgodnie z art. 29 ustawy z dnia 29 stycznia 2004 roku Prawo zamówień publicznych (Dz. U. z 2013 roku, poz. 907), tzn. że przedmiot zamówienia winien być opisany w sposób jednoznaczny i wyczerpujący, za pomocą dostatecznie dokładnych i zrozumiałych określeń, lecz bez wskazywania znaków towarowych, patentów lub pochodzenia, chyba, że jest to uzasadnione specyfiką przedmiotu zamówienia i nie można opisać przedmiotu zamówienia za pomocą dokładnych określeń - wtedy wskazaniu takiemu towarzyszą wyrazy lub równoważny, a w związku z tym muszą być sprecyzowane parametry, po spełnieniu których produkt zostanie uznany za równoważny. Zamawiający wymaga, iż dla potrzeb realizacji Zadania Wykonawca opracuje w szczególności: 1) Projekty budowlane opracowane odrębnie w zakresie wszystkich branż, zgodnie z rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 roku, w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2012 roku, poz. 462 ze zm.) oraz z treścią 4 ust. 1 3

4 rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - użytkowego (t.j. Dz. U. z 2013 roku, poz. 1129) wraz z uzyskaniem, w ramach zaoferowanej ceny wszelkich dokumentów, zaświadczeń, opinii, uzgodnień i sprawdzeń wymaganych zgodnie z obowiązującymi przepisami w zakresie pozwalającym na uzyskanie decyzji o pozwoleniu na budowę lub zgłoszenia robót budowlanych nie wymagających pozwolenia na budowę właściwemu organowi budowy wraz z uzyskaniem braku sprzeciwu do złożonego zgłoszenia; 2) Projekty wykonawcze opracowane odrębnie w zakresie wszystkich branż, zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - użytkowego (t.j. Dz. U. z 2013 roku, poz. 1129), stanowiące podstawę wykonania wszystkich rodzajów robót budowlanych; 3) Specyfikacje techniczne wykonania i odbioru robót budowlanych, opracowane w zakresie wszystkich branż, zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - użytkowego (t.j. Dz. U. z 2013 roku, poz. 1129), przez które należy rozumieć opracowanie zawierające zbiory wymagań w zakresie sposobu wykonania robót budowlanych, obejmujące w szczególności wymagania właściwości materiałów, urządzeń i wyposażenia, wymagania dotyczące sposobu wykonania i oceny prawidłowości wykonania poszczególnych robót oraz zakresu prac; 4) Przedmiary robót i kosztorysy inwestorskie sporządzone metodą uproszczoną, opracowane odrębnie w zakresie wszystkich branż (oddzielnie dla wszystkich elementów inwestycji), zgodnie z rozporządzeniem Ministra Infrastruktury z dnia18 maja 2004 roku w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno - użytkowym (Dz. U. Nr 130, poz. 1389), w tym ogólną charakterystyką obiektu lub robót, zawierającą krótki opis techniczny wraz z istotnymi parametrami, które określają wielkość robót; 5) Informację dotyczącą bezpieczeństwa i ochrony zdrowia, zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz. 1126). 4

5 2. Zakres planowanej inwestycji W ramach Zadania należy wykonać Dokumentację na zagospodarowanie terenu działek nr 534/2 i 966/1, 527/2,945, 539, 535/2 położonych wzdłuż rzeki Słupi (działka nr 539) na przystań kajakową obejmujące zakres: budowa pomostu pływającego stosowanego przy zmiennym poziomie lustra wody o konstrukcji drewnianej, uwzględniającego ukształtowanie terenu i warunki hydrologiczne, tj. zmienność poziomu wody, położenie w stosunku do brzegu, stromość zejścia do wody, długość linii brzegowej, szybkość nurtu itp.; budowa dwóch wiat zadaszonych o konstrukcji drewnianej, posadowionych na fundamentach betonowych z posadzką żwirową, przy czym jedna wiata z suszarkami na kajaki i miejscem na drobne naprawy, druga jako biesiadna; ustawienie obiektu kontenerowego stanowiącego zaplecze sanitarne i przebieralnię wraz z przyłączami wodno-kanalizacyjnymi oraz energią elektryczną; budowa ciągów komunikacyjnych umożliwiających dojazd do stanicy samochodem osobowym wyposażonym w przyczepę do przewożenia kajaków, wraz z parkingiem; w ramach zagospodarowania terenu przewiduje się zorganizowanie: wydzielenie miejsca na ognisko, ogrodzenie całości terenu oraz ustawienie elementów małej architektury: ławostół 6szt.; kosze na śmieci 2szt.; stojaki na rowery 3szt.; tablica informacyjno-promocyjna 1szt.; oznakowanie szlaku; 3. Zakres prac projektowych 3.1 Prace przedprojektowe W ramach prac przedprojektowych niezbędnych do prawidłowego wykonania przedmiotu zamówienia oraz umożliwiających uzyskanie pozwolenia na budowę lub zgłoszenia robót budowlanych nie wymagających pozwolenia na budowę, wymagane jest: 1) wykonanie badań geotechnicznych na potrzeby projektowanego obiektu, o ile będzie to konieczne do uzyskania wymaganych prawem decyzji; 2) opracowanie inwentaryzacji zieleni i nasadzeń, o ile będzie to konieczne do uzyskania wymaganych prawem decyzji; 3) uzyskanie warunków technicznych lub uzgodnień od gestorów istniejącego uzbrojenia infrastrukturalnego; 4) uzyskanie decyzji środowiskowej, w przypadku gdy jej uzyskanie będzie wymagane na podstawie odrębnych przepisów, w tym wykonanie karty informacyjnej przedsięwzięcia; 5) uzyskanie pozwolenia wodnoprawnego w przypadku gdy jego uzyskanie będzie wymagane na podstawie odrębnych przepisów; 6) wykonanie Koncepcji zagospodarowania terenu, która po zatwierdzeniu przez Zamawiającego stanowić będzie podstawę do sporządzenia projektów budowlanych. 5

6 3.2 Prace projektowe W ramach prac projektowych wymagane jest wykonanie: 1) projektów budowlanych pełnobranżowych (w tym dokumentacji wykonawczych) na wykonanie robót budowlanych w oparciu o zatwierdzoną Koncepcję wraz z ich uzgodnieniem z Zamawiającym, w tym: a) uzyskanie wszelkich dokumentów, opinii i uzgodnień, wymaganych zgodnie z obowiązującymi przepisami, w tym właściwych opinii, uzgodnień rzeczoznawców, uzgodnień gestorów sieci i jednostek administracji, dodatkowych analiz i opracowań pomocniczych, w niezbędnym zakresie; b) wykonanie informacji dotyczącej bezpieczeństwa i ochrony zdrowia; c) przygotowanie wniosku o pozwolenie na budowę lub na zgłoszenie rozpoczęcia robót budowlanych; 2) specyfikacji technicznych wykonania i odbioru robót w zakresie wszystkich branż wraz z ich uzgodnieniem z Zamawiającym; 3) przedmiarów robót i kosztorysów inwestorskich w zakresie wszystkich branż wraz z ich uzgodnieniem z Zamawiającym, w tym Wykonawca zobowiązany jest: a) sporządzić dla przedmiaru robót i kosztorysu inwestorskiego, ogólną charakterystykę obiektu lub robót, zawierającą krótki opis techniczny wraz z istotnymi parametrami, które określają wielkość robót; b) uzgodnić sposób podziału przedmiaru i kosztorysu inwestorskiego (w razie konieczności) dla każdego etapu realizacji; c) opracować przedmiary robót i kosztorysy inwestorskie z podaniem nazw i kodów określonych we Wspólnym Słowniku Zamówień zgodnym z art. 30 ust. 7 i art. 31 ust 4 ustawy; d) wykonać w ramach wynagrodzenia jednorazową aktualizację każdego z opracowanych kosztorysów inwestorskich. Aktualizacja kosztorysów dokonana zostanie na pisemne zgłoszenie Zamawiającego w przypadku gdy Zamawiający będzie rozpoczynał postępowanie o udzielenie zamówienia na roboty budowlane po upływie 6 miesięcy od daty ustalenia przez Wykonawcę wartości zamówienia lub wystąpienia okoliczności mających wpływ na dokonane ustalenia szacowania wartości zamówienia. Kosztorysy te niezbędne będą do przeprowadzenia procedury przetargowej wyłaniającej wykonawcę robót budowlanych w oparciu o wykonane Dokumentacje. 4. Aktualne uwarunkowania wykonania przedmiotu zamówienia Dokumentację należy realizować zgodnie z: 6

7 a) Obowiązującym Miejscowym Planem Zagospodarowania Przestrzennego miasta Ustka pn. Ustka Rozwojowa (uchwała Nr VIII/61/2007 Rady Miasta Ustka z dnia 31 maja 2007r.); b) Analizą Wykonalności dla Przedsięwzięcia Kajakiem przez Pomorze ; c) Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 roku w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2012 roku, poz. 462 ze zm.); d) Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - użytkowego (t.j. Dz. U. z 2013 roku, poz. 1129); e) Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 roku w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy, z późniejszymi zmianami (Dz.U. z 2003 roku, Nr 169, poz. 1650); f) Innymi obowiązujących ustawami, rozporządzeniami oraz normami; g) Zasadami wiedzy technicznej i sztuki budowlanej. 5. Istniejący stan zagospodarowania terenu Miejscowość Ustka Działka 534/2 i 966/1 527/2; 945; /2 Obręb Ustka Ustka Ustka Powierzchnia [ha] 0, ,7017 Użytki Ba, RIVb, dr Ps Bi Własność Gmina Miasto Ustka Skarb Państwa Skarb Państwa Zarząd trwały - Regionalny Zarząd Gospodarki Wodnej w Gdańsku Zarząd Zakładu Karnego w Słupsku 6. Opis terenu przeznaczonego pod inwestycję Ukształtowanie terenu Dostępność i obsługa komunikacyjna Teren jest nieurządzony, pokryty zielenią głównie niską, a we fragmentach zielenią wysoką. Istnieją dwie potencjalne drogi dojazdu, przy założeniu przeznaczenia nakładów finansowych na budowę infrastruktury: 1. z ulicy Darłowskiej wzdłuż rzeki Słupi odcinek krótszy, który został uwzględniony w kosztach projektu, 2. z ulicy Darłowskiej poprzez ulicę Polną i drogę oznaczoną w MPZP Ustka Rozwojowa symbolem 01 KDX/ZZ- teren istniejącej drogi publicznej ciągu pieszo-jezdnego 7

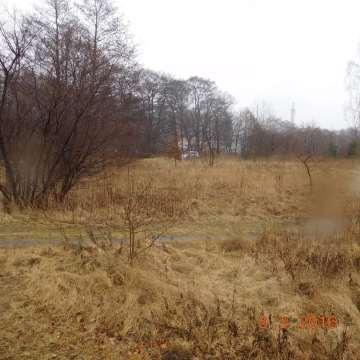

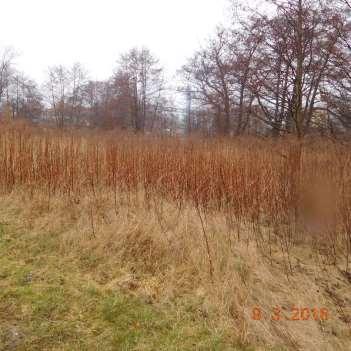

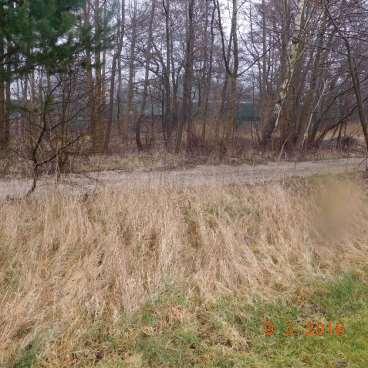

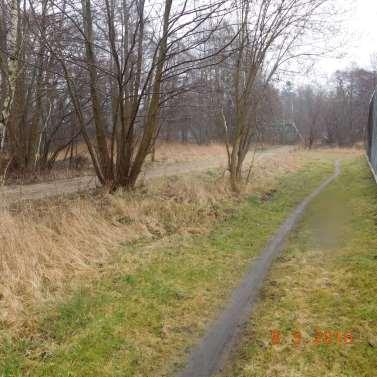

8 zlokalizowanego na terenach zagrożonych niebezpieczeństwem powodzi. Istniejące zagospodarowanie Brak terenu Obszary chronione Specjalny obszar siedlisk Dolina rzeki Słupi PLH Teren objęty przedmiotem zamówienia jest terenem nieurządzonym, pokryty zielenią głównie niską a we fragmentach zielenią wysoką. 8

9 9

10 7. Uwarunkowania realizacyjne wynikające z lokalizacji przystani kajakowej na terenie objętym miejscowym planem zagospodarowania przestrzennego Planowana przystań kajakowa zgodna jest z zapisami miejscowego planu zagospodarowania przestrzennego miasta Ustka pn. Ustka Rozwojowa, Uchwała Nr VIII/61/2007 rady Miasta Ustka z dnia 31 maja 2007r. Działka nr ew. Oznaczenie na mpzp 966/1 i ZP/ZZ Przeznaczenie terenu w mpzp Przeznaczenie terenu 06 ZP/ZZ: tereny zieleni urządzonej, zlokalizowane na obszarze zagrożonym niebezpieczeństwem powodzi; teren rekreacyjnowypoczynkowy i związany z organizacją imprez masowych. Dopuszczone funkcje: 1)lokalizacja zieleni urządzonej, zieleni rekreacyjnej, 2)lokalizację obiektów małej architektury, 3)lokalizację ścieżek pieszych i rowerowych, dróg dojazdowych wewnętrznych, w tym zachowanie dróg istniejących obsługujących przyległe tereny, 10

11 534/2 71 KDD 527/2 80ZP i 71 KDD, 06 ZP/ZZ 4)lokalizację urządzeń infrastruktury technicznej, 5)utrzymanie z dopuszczeniem remontów, przebudowy, modernizacji, rozbudowy istniejących urządzeń wodnych. Zakres projektu w części dot. budowy obiektu kontenerowego na działce nr 966/1 nie jest zgodny z obowiązującym MPZP może wystąpić konieczność zmiany planu miejscowego w przypadku, gdy nie będzie niżej wymienionej zgody RZGW na odstępstwo od zakazów.na zagospodarowanie tego terenu przy rzece Słupi obiektami budowlanymi oraz na ew. zmianę ukształtowania terenu, możliwe jest wystąpienie do dyrektora RZGW o odstępstwo od zakazów w formie decyzji, o której mowa w ustawie Prawo wodne. Przeznaczenie terenu 71 KDD: teren drogi publicznej dojazdowej. Dopuszcza się lokalizację urządzeń i sieci związanych z obsługą ruchu drogowego. Przeznaczenie terenu 80 ZP/ZZ: tereny zieleni urządzonej, parków, skwerów, zieleńców. Dopuszczone funkcje: 1) lokalizacja obiektów małej architektury, 2) lokalizacja urządzeń infrastruktury technicznej, 3) lokalizacja ścieżek pieszych i rowerowych. Przeznaczenie 71 KDD i 06 ZP/ZZ o ustaleniach jak wyżej. 535/2 08 UP/ZZ WS Przeznaczenie terenu 08 UP/ZZ: teren istniejącego zakładu karnego, zlokalizowanego na terenach zagrożonych niebezpieczeństwem powodzi. Dopuszczone funkcje: 1)Utrzymanie z dopuszczeniem remontów, przebudowy, modernizacji, rozbudowy obiektów istniejącego zakładu karnego, 2)Lokalizacja obiektów, sieci i urządzeń infrastruktury technicznej i komunikacyjnej. Zgodnie z obowiązującym Miejscowym Planem Zagospodarowania Przestrzennego miasta Ustka pn. NOWA USTKA 1 (uchwała Nr IX/75/2007 Rady Miasta Ustka z dnia 28 czerwca 2007 roku): Przeznaczenie podstawowe terenu 25.WS: tereny wód śródlądowych rzeka Słupia. Przeznaczenie uzupełniające terenu: obiekty, sieci i urządzenie infrastruktury technicznej, w tym hydrotechnicznej. 8. Uwarunkowania realizacyjne wynikające z warunków gruntowo wodnych Zakres projektu w części dot. budowy obiektu kontenerowego na działce nr 966/1 nie jest zgodny z obowiązującym MPZP może wystąpić konieczność zmiany planu miejscowego w przypadku, gdy nie będzie niżej wymienionej zgody RZGW na odstępstwo od zakazów. 11

12 Na zagospodarowanie tego terenu przy rzece Słupi obiektami budowlanymi oraz na ew. zmianę ukształtowania terenu, możliwe jest wystąpienie do dyrektora RZGW o odstępstwo od zakazów w formie decyzji, o której mowa w ustawie Prawo wodne. 9. Opis szczegółowych wymagań Zamawiającego w stosunku do przedmiotu zamówienia Dokumentacja wykonana w ramach niniejszego przedmiotu zamówienia musi zawierać rozwiązania projektowe umożliwiające zrealizowanie robót budowlanych. Wykonawca opracuje projekt budowlany i projekty wykonawcze uwzględniające w szczególności informacje i wymagania zawarte w niniejszym opracowaniu, SIWZ oraz informacje dodatkowe, które ewentualnie mogą zostać przekazane przez Zamawiającego przed przystąpieniem do wykonania projektów wykonawczych lub w trakcie ich wykonywania, uzyska wszelkie niezbędne uzgodnienia wymagane przepisami prawa, opinie i zatwierdzenia oraz uzyska decyzje pozwolenia na budowę lub zaświadczenie o braku sprzeciwy do złożonego zgłoszenia robót budowlanych nie wymagających pozwolenia na budowę. Projekt budowlany, jego części oraz ujęte w nim rozwiązania muszą zostać uzgodnione i zatwierdzone przez Zamawiającego przed złożeniem wniosku lub zgłoszenia przez Wykonawcę. Do obowiązków Wykonawcy będzie należało również uzupełnienie i poprawienie dokumentacji wg zaleceń Zamawiającego i w terminie wyznaczonym przez Zamawiającego, o ile nie będą one sprzeczne z obowiązującymi przepisami i normami, sztuką budowlaną oraz innymi dokumentami przekazanymi dla Wykonawcy w trakcie trwania umowy. Wykonawca uzupełnieni i poprawi dokumentację wg zaleceń Zamawiającego. Dokumentacja projektowa powinna być zaopatrzona w wykaz składających się na nią opracowań oraz pisemne oświadczenie, iż jest ona kompletna z punktu widzenia celu, któremu ma służyć, i że została wykonana z należytą starannością. W zakresie dokumentacji projektowej należy ująć wszystkie roboty niezbędne do wykonawstwa robót oraz obliczenia i inne szczegółowe dane pozwalające na sprawdzenie poprawności jej wykonania. Wykonawca przekaże Zamawiającemu kompletną Dokumentację w ilości i formie określonej w SIWZ. W trakcie realizacji inwestycji, projektanci (autorzy projektu) zobowiązani są do sprawowania nadzoru autorskiego, na warunkach określonych w projekcie umowy stanowiącym Załącznik nr 4 do SIWZ. 10. Cechy dotyczące rozwiązań i wskaźników ekonomicznych W trakcie opracowania dokumentacji budowlanej i wykonawczej Wykonawca uzgodni zastosowane rozwiązania projektowe z Zamawiającym. Zamawiający zobowiązuje się 12

13 do udzielania Wykonawcy wszelkich koniecznych informacji oraz wskazówek niezbędnych dla wykonania Dokumentacji. Dokumentacja stanowiąca przedmiot zamówienia ma wskazać optymalne z technicznego i ekonomicznego punktu widzenia rozwiązania. Wykonawca projektując poszczególne elementy zagospodarowania terenu winien uwzględnić: 1) konieczność wpisywania ich w istniejący krajobraz; 2) całoroczne użytkowanie obiektu; 3) zabezpieczenie wandaloodporne. 11. Wymagania szczegółowe Wykonawca zastosuje standardy techniczne określone w niniejszym opracowaniu oraz elementów przedstawionych w opracowaniu pn.: Koncepcja zagospodarowania szlaków wodnych województwa pomorskiego dla turystyki kajakowej (rozdział 8.2. Standardy techniczne elementów infrastruktury szlaków kajakowych). Wszelkie zmiany i odstępstwa od powyższych wytycznych mogą być wprowadzane do Dokumentacji za zgodą Zamawiającego. Wykonawca zaprojektuje wszystkie elementy drewniane zaimpregnowane metodą próżniowo ciśnieniową preparatem odpornym na wypłukiwanie środkami grzybo - i owadobójczymi. Dodatkowo drewno malowane dwukrotnie impregnatem koloryzującym. Kolory naturalne harmonizujące z krajobrazem i otoczeniem, w którym będą lokalizowane obiekty do uzgodnienia z Zamawiającym. Deski na siedziskach i konstrukcjach wsporczych siedzisk szlifowane. Wszystkie łączniki stalowe muszą być ocynkowane. Wszystkie elementy drewniane trwale zakotwione w gruncie (posadowione na fundamentach betonowych poprzez kotwy stalowe ocynkowane). Elementy drewniane mocowane bezpośrednio w gruncie zabezpieczone przeciwwilgociowo za pomocą masy bitumicznej do wysokości 10 cm ponad powierzchnię gruntu. Wykonawca zaprojektuje wszystkie tereny utwardzone z brukowca na podbudowie odpowiadającej obciążeniu wynikającym z przeznaczenia nawierzchni (ciągi komunikacji, miejsca przewidziane pod sanitariaty, miejsca pod wiatami drewnianymi). Zamawiający dopuszcza zmiany ilości elementów zagospodarowania terenu oraz rozwiązań technicznych określonych w niniejszym opisie szczegółowym w uzasadnionych przypadkach. Zmiany w przedmiotowym zakresie wymagają akceptacji Zamawiającego Opis przystani kajakowej Wykonawca zaprojektuje przystań kajakową połączoną ciągiem komunikacji pieszej zapewniające swobodne przenoszenie kajaków z miejsca ich rozładunku, tj. parkingu, na stojaki (suszarkę do kajaków) i dalej na miejsce ich zwodowania oraz w drogę powrotną. 13

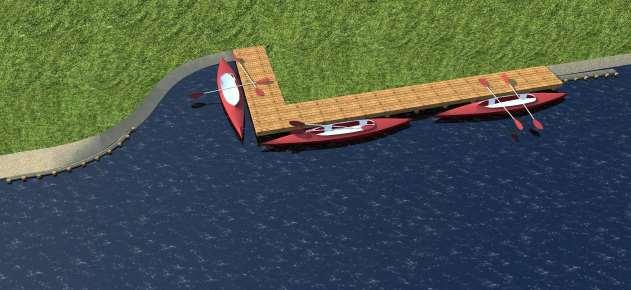

14 Przystań z pomostem oraz urządzeniem brzegu Wykonawca zaprojektuje przystań z pomostem przewidzianym do całorocznego użytkowania o charakterystycznych parametrach: a) pomost pływający o konstrukcji drewnianej stosowany przy zmiennym poziomie lustra wody, b) poszycie pomostu z desek ryflowanych, c) pomosty zabezpieczone odbojnikami, d) swobodne wsiadanie i wysiadanie z kajaków poziom pomostu ponad lustro wody w granicach od 10 cm do 20 cm, e) długość pomostu umożliwiająca cumowanie minimum 3 kajaków jednocześnie, f) pomost wyposażony w miejsce do zwodowania lub wyjmowania kajaków z wody. Wykonawca zaprojektuje wszystkie elementy przystani kajakowej trwale posadowione w gruncie (pale wbijane lub wpłukiwane, pozostałe elementy posadowione na fundamentach betonowych poprzez kotwy stalowe ocynkowane). Elementy przystani odporne na warunki atmosferyczne oraz wandaloodporne. Zamawiający dopuszcza zwodowanie kajaków oraz ich wyjmowanie bezpośrednio z brzegu, pod warunkiem, gdy warunki terenowe umożliwią taką czynność. Miejsce takie (tzw. slip) winno być odpowiednio ukształtowane w formie zatoczki odcinka brzegu rzeki o wymiarach ok. 5 m na 7,5-10 m. Zatoczka taka posiadać będzie łagodnie opadające dno od linii brzegowej do głębokości ok. 30 cm w nurcie rzeki, pozbawiona mułu, korzeni, gałęzi, głazów itp. elementów przeszkadzających w wodowaniu lub wyjmowaniu kajaka. Z obu stron zatoczki brzeg rzeki umocniony na długości minimum 5 metrów, dla uniknięcia erozji brzegów. Zatoczka winna być zlokalizowana w miejscu nie narażonym na bezpośrednie uderzenie nurtu rzeki, w celu zapewnienia swobodnego manewrowania kajakiem. Miejsce to nie może być narażone na niszczenie lub zamulenie poprzez nurt rzeki. Rysunek 1 Przykład urządzonego brzegu z pomostem i slipem 14

15 Mała architektura Wykonawca zaprojektuje obiekty małej architektury na przedmiotowym obszarze, w tym: 1) wiata z zadaszeniem, suszarkami na kajaki i miejscem na drobne naprawy) 1 szt., 2) wiata z zadaszeniem - 1 szt., 3) obiekt kontenerowy sanitarny wc + przebieralnią z przyłączami wod.-kan. 1szt. 4) ławostoły 6 szt., 5) kosz na odpady 2 szt., 6) tablica informacyjna 1 szt., 7) stojaki na rowery 3 szt. 8) miejsce na ognisko Wykonawca zaprojektuje wszystkie elementy drewniane zaimpregnowane metodą próżniowo ciśnieniową preparatem odpornym na wypłukiwanie środkami grzybo - i owadobójczymi. Dodatkowo drewno malowane dwukrotnie impregnatem koloryzującym. Kolory naturalne harmonizujące z krajobrazem i otoczeniem, w którym będą lokalizowane obiekty do uzgodnienia z Zamawiającym. Deski na siedziskach i konstrukcjach wsporczych siedzisk szlifowane. Wszystkie łączniki stalowe ocynkowane. Wszystkie elementy małej architektury, trwale zakotwione w gruncie (posadowione na fundamentach betonowych poprzez kotwy stalowe ocynkowane), odporne na warunki atmosferyczne oraz wandaloodporne. Elementy drewniane mocowane bezpośrednio w gruncie zabezpieczone przeciwwilgociowo za pomocą masy bitumicznej do wysokości 10 cm ponad powierzchnię gruntu Suszarka do kajaków Wykonawca zaprojektuje prostą drewnianą konstrukcję w formie niskiego płotku z żerdzi drewnianych, trwale zakotwioną w gruncie (posadowioną na fundamentach betonowych poprzez kotwy stalowe ocynkowane), pozwalającą na suszenie 4 kajaków rzędem ponad powierzchnią ziemi, po ich odwróceniu i ułożeniu na żerdziach. Nawierzchnia brukowa pod żerdziami drewnianymi o szerokości 0,50 m na całej długości żerdzi. 15

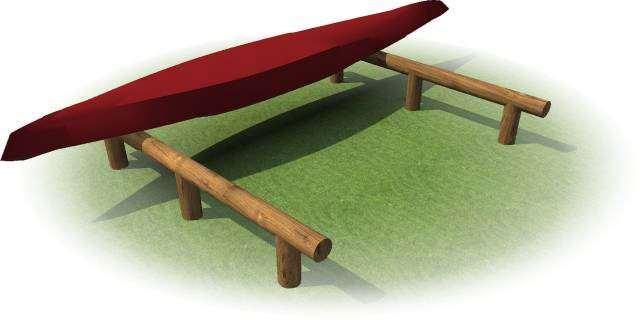

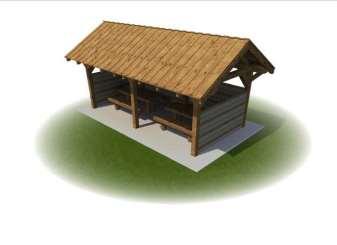

16 Rysunek 2 Przykładowa wizualizacja suszarki do kajaków Wiaty Wykonawca zaprojektuje wiaty przewidziane do całorocznego użytkowania, o charakterystycznych parametrach: 1) konstrukcja drewniana łączona za pomocą tradycyjnych złączy ciesielskich, 2) posadowienie na fundamentach betonowych poprzez kotwy stalowe ocynkowane, 3) dach pokryty gontem bitumicznym ułożonym na warstwie papy termozgrzewalnej na pełnym deskowaniu, 4) wszystkie elementy drewniane zaimpregnowane metodą próżniowo ciśnieniową preparatem odpornym na wypłukiwanie środkami grzybo - i owadobójczymi, dodatkowo drewno malowane dwukrotnie impregnatem koloryzującym, 5) ochrona przed wiatrem poprzez wypełnienie ścian panelami lub matami, 6) posadzka z brukowca z opaską zewnętrzną do 0,50 m, 7) wnętrze wiat przystosować do montażu ławostołów. Wiaty należy zaprojektować w komplecie z ławostołami. Rysunek 3 Przykładowa wizualizacja małej i dużej wiaty Ławostoły Wykonawca zaprojektuje ławostoły z drewna (krawędziaki, półokrąglaki, okrąglaki) posadowione na fundamentach betonowych poprzez kotwy stalowe ocynkowane. Wszystkie 16

17 elementy drewniane zaimpregnowane metodą próżniowo ciśnieniową preparatem odpornym na wypłukiwanie środkami grzybo - i owadobójczymi, dodatkowo drewno malowane dwukrotnie impregnatem koloryzującym. Posadzka z brukowca z opaską zewnętrzną do 0,50 m. Rysunek 4 Przykładowa wizualizacja ławostału Kosz na odpady Wykonawca zaprojektuje kosze na odpady kompatybilne z zastosowanymi rozwiązaniami projektowymi. Kosz na odpady ma składać się z: 1) pojemnika dostosowanego do umieszczenia worka foliowego, 2) stelaża posadowionego na fundamentach betonowych poprzez kotwy stalowe ocynkowane, 3) klapy zamykającej chroniącej zawartość kosza przed zwierzętami leśnymi. Wszystkie elementy drewniane zaimpregnowane metodą próżniowo ciśnieniową preparatem odpornym na wypłukiwanie środkami grzybo - i owadobójczymi, dodatkowo drewno malowane dwukrotnie impregnatem koloryzującym. Elementy metalowe ocynkowane, malowane proszkowo. 17

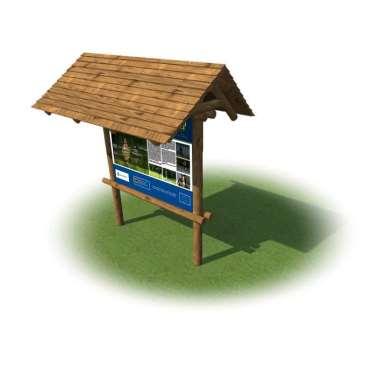

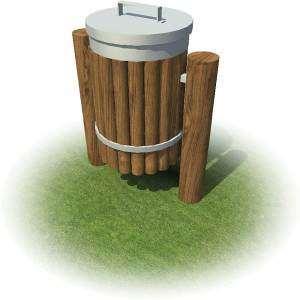

18 Rysunek 5 Przykładowa wizualizacja kosza na odpady Tablice informacyjno-promocyjne Wykonawca zaprojektuje tablice informacyjne o konstrukcji drewnianej posadowionej na fundamentach betonowych poprzez kotwy stalowe ocynkowane. Wszystkie elementy drewniane zaimpregnowane metodą próżniowo ciśnieniową preparatem odpornym na wypłukiwanie środkami grzybo - i owadobójczymi, dodatkowo drewno malowane dwukrotnie impregnatem koloryzującym. Dach pokryty gontem bitumicznym ułożonym na warstwie papy termozgrzewalnej na pełnym deskowaniu. Plansza informacyjna z blachy lub laminatu z nadrukiem przymocowana do sklejki wodoodpornej. Rysunek 6 Przykładowa wizualizacja tablic informacyjnych Miejsce na ognisko Wykonawca zaprojektuje miejsce na ognisko składające się z następujących elementów: 1) palenisko wykonane z kamienia polnego, 18

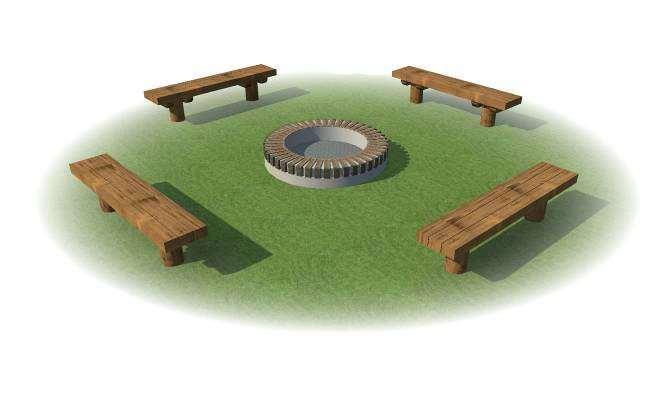

19 2) miejsca do siedzenia z pniaków drewnianych, bali drewnianych posadowionych na fundamentach betonowych poprzez kotwy stalowe ocynkowane, 3) nawierzchnia utwardzona brukowcem. Wykonawca uzgodni lokalizację miejsca na ognisko z jednostką Lasów Państwowych. Rysunek 7 Przykładowa wizualizacja miejsca na ognisko Uwaga: Zamawiający dopuszcza ewentualne ograniczenie zakresu inwestycji w zakresie zaprojektowania miejsca na ognisko, w przypadku braku pozytywnego uzgodnienia koncepcji zagospodarowania terenu z jednostką Lasów Państwowych Węzeł sanitarny Wykonawca zaprojektuje węzeł sanitarny kontenerowy wraz z przebieralnią składający się z systemowych rozwiązań stosowanych w miejscach publicznych o charakterze turystycznym oraz osłony poszczególnych elementów węzła sanitarnego (o konstrukcji drewnianej), celem montażu w nich: 1) systemowej toalety przenośnej, 2) systemowej kabiny prysznicowej, umywalki, 3) zbiornika na wodę z punktem poboru wody. Wszystkie elementy drewniane osłon zaimpregnowane metodą próżniowo ciśnieniową preparatem odpornym na wypłukiwanie środkami grzybo - i owadobójczymi, dodatkowo drewno malowane dwukrotnie impregnatem koloryzującym. Posadowione na fundamentach betonowych poprzez kotwy stalowe ocynkowane. Posadzka z brukowca z opaską zewnętrzną do 0,50 m. Uwaga: Zamawiający dopuszcza ograniczenie ilości osłon poprzez zastosowanie osłony zbiorczej w przypadku zlokalizowania urządzeń jedno przy drugim. 19

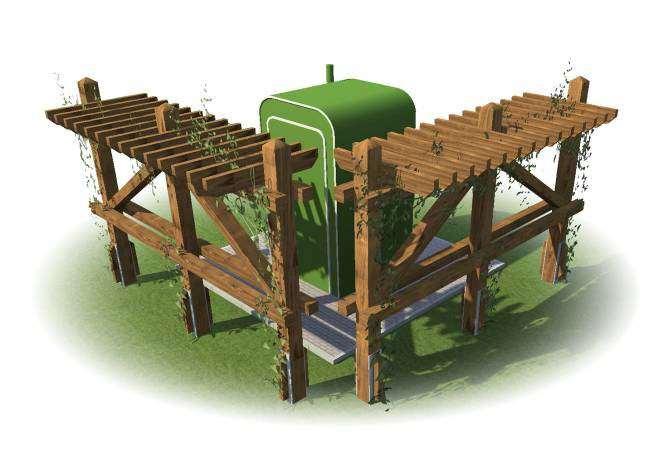

20 Rysunek 8 Przykładowa wizualizacja osłony Ogrodzenie Ogrodzenie należy zaprojektować z żerdzi drewnianych. Słupki ogrodzenia posadowić bezpośrednio w gruncie poprzez ich zabezpieczenie lub zakotwić w fundamencie betonowym za pomocą stalowych kotw. Ogrodzenie ma oddzielić miejsca koncentrujące ruch turystyczny od okolicy oraz zapewnić bezpieczeństwo turystom, zwłaszcza dzieciom, odgradzając przystań kajakową od potencjalnie niebezpiecznych miejsc m.in. stromych skarp, brzegów, dróg publicznych itp. Rysunek 9 Przykładowa wizualizacja ogrodzenia Zatoka postojowa z parkingiem Wykonawca zaprojektuje zatokę postojową z parkingiem o nawierzchni utwardzonej z brukowca przystosowaną do obsługi samochodów osobowych (w tym busy wieloosobowe) wyposażonych w przyczepę do przewożenia kajaków, których całkowita długość wynosi ok. 12 m. W bezpośrednim sąsiedztwie zlokalizowany plac manewrowy o nawierzchni utwardzonej z brukowca umożliwiający zawracanie wyżej wymienionych pojazdów. 20

21 Wykonawca zaprojektuje zatokę postojową z parkingiem, ciąg pieszo jezdny oraz plac manewrowy o nawierzchni utwardzonej z brukowca, zabezpieczonej obrzeżem z kamienia oporowego Oświetlenie terenu Wykonawca zaprojektuje na terenie przystani kajakowej oświetlenie terenu lampami stosowanymi w przestrzeniach publicznych. W przypadku technicznej możliwości wykonania przyłącza elektrycznego, na terenie przystani kajakowej należy zaprojektować wykonanie tras linii kablowych oświetlenia terenu oraz budowę słupów oświetleniowych stalowych ocynkowanych malowanych proszkowo wraz z oprawami LED w ilości niezbędnej do oświetlenia zagospodarowanego terenu. Wewnętrzną linię zasilania należy zaprojektować zgodnie z uzyskanymi warunkami dostawcy energii elektrycznej Zjazd z drogi publicznej Wykonawca zaprojektuje dojazd ze zjazdu z drogi publicznej do zatoki postojowej z parkingiem oraz placu manewrowego poprzez ciąg pieszo jezdny o nawierzchni utwardzonej z brukowca. Wykonawca zaprojektuje obrzeża ciągów komunikacyjnych i zjazdu z drogi publicznej z kamienia oporowego. 21
