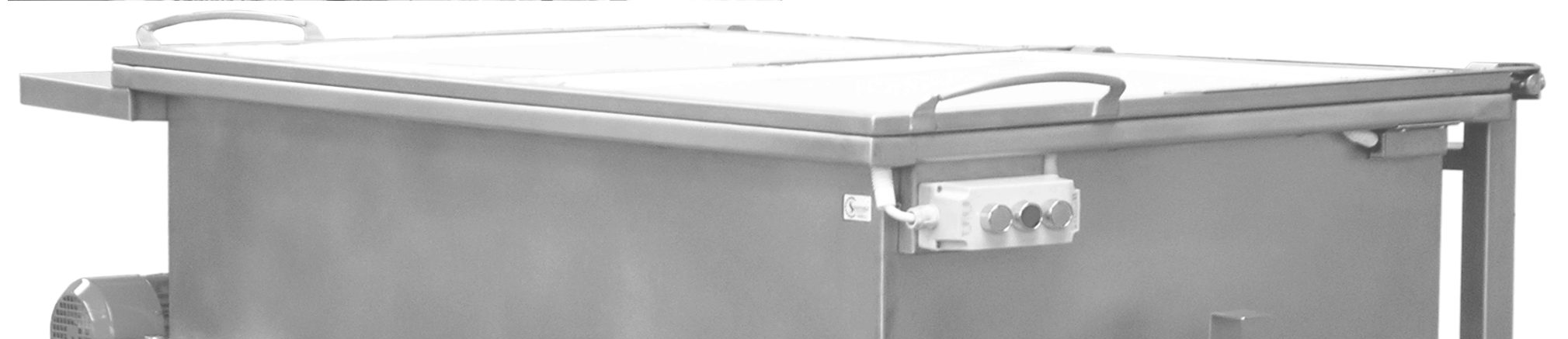

1 DOKUMENTACJA TECHNICZNO RUCHOWA Mieszarka jarzyn Typ MJ1500, MJ750 Producent: NAKIELSKIE ZAKŁADY MASZYN I URZĄDZEŃ GASTRONOMICZNYCH "SPOMASZ" Nakło Spółka z ograniczoną odpowiedzialnością ul. Potulicka Nakło n. Not.

2 UWAGI: 1. DTR obejmuje mieszarkę jarzyn. 2. Producent zastrzega sobie prawo wprowadzania zmian wynikających z postępu technicznego, a odbiegających od opisu konstrukcji. 3. Fakt podłączenia i pierwszego uruchomienia przez uprawnionego elektryka powinien zostać potwierdzony na karcie gwarancyjnej podpisem i pieczątką. W przeciwnym razie uprawnienia uŝytkownika wynikające z tytułu gwarancji nie będą respektowane przez producenta. 4. Przed pierwszym uruchomieniem i przed przystąpieniem do pracy uruchamiający po raz pierwszy jak i obsługujący zobowiązani są bezwzględnie do zapoznania się z niniejszą DTR, a w szczególności do poznania podstawowych wymagań bezpieczeństwa i obsługi urządzenia oraz zagroŝeń wynikających z niewłaściwego stosowania i obsługi mieszarki. 5. Producent zobowiązuje uŝytkownika do umieszczania na stanowisku pracy instrukcji bezpiecznej obsługi mieszarki jarzyn zgodnie z zaleceniami podanymi w niniejszej DTR. 2

3 SPIS TREŚCI 1. CHARAKTERYSTYKA OGÓLNA Zastosowanie Charakterystyka techniczna OPIS TECHNICZNY INSTRUKCJA OBSŁUGI Przygotowanie urządzenia do pracy Praca na mieszarce jarzyn OPAKOWANIE, PRZECHOWYWANIE, TRANSPORT Stan dostawy Transport Warunki składowania ZASADY BEZPIECZEŃSTWA OstrzeŜenia: Zakazy: ZASADY KONSERWACJI RYZYKO SZCZĄTKOWE ZAKŁÓCENIA W PRACY URZĄDZENIA PUNKT NAPRAW GWARANCYJNYCH

4 1. CHARAKTERYSTYKA OGÓLNA 1.1. Zastosowanie. Mieszarka jarzyn słuŝy do jednorodnego wymieszania składników surówek jarzynowych. Mieszarka znajduje zastosowanie w przetwórniach przygotowujących surówki na skalę przemysłową typmj1500, oraz w zakładach zbiorowego Ŝywienia typ MJ Charakterystyka techniczna. Typ MJ750 MJ długość 1280 mm 2000 mm - szerokość 860 mm 860 mm - wysokość 1160 mm 1160 mm CięŜar 176 kg 184 kg Pojemność zbiornika 0,35 m3 0,7 m3 - długość 750 mm 1500 mm - głębokość 710 mm 710 mm - szerokość 700 mm 700 mm Prędkość obrotowa mieszadła 28 obr./min. 28 obr./min. Jednorazowy wsad ok. 50 kg ok. 100 kg Czas mieszania 4 6 min. 4 6 min. Wymiary gabarytowe Wymiary zbiornika 4

5 Typ MJ750 MJ1500 Silnik elektryczny z przekładnią typ SKh 90-4 L/XC napięcie 400 V, 50Hz - moc 1,5 kw - prąd 4,3 A - rodzaj prądu ~ 3 - rodzaj pracy S 1 Stopień ochrony IP OPIS TECHNICZNY Mieszarka jarzyn składa się z ramy, do której przymocowany jest zbiornik wraz z wałem mieszadła, motoreduktor i pokrywa. Mieszarka wykonana jest z materiałów kwasoodpornych. Napęd z silnika elektrycznego przenoszony jest na wał mieszadła, bezpośrednio z piasty przekładni zespolonej z silnikiem. Zbiornik mieszarki zakryty jest pokrywą sterującą mikrowyłącznikiem, rozłączającym pracę mieszadła po uniesieniu pokrywy. Mieszarka posiada dwa cykle: praca i wyładunek sterowane oznaczonymi przyciskami. W cyklu pracy mieszadło obraca się raz w jednym raz w drugim kierunku. Czas zmiany kierunku obrotów mieszadła jest ustawiony w cyklu automatycznym przez producenta i wynosi 15 sekund. Zmiany cyklu moŝna dokonać po wyjęciu wtyczki z gniazda, odkręceniu pokrywy puszki i ustawieniu cyklu na przekaźniku czasowym. Zmiany ustawienia moŝe dokonać uprawniony elektryk. 3. INSTRUKCJA OBSŁUGI 3.1. Przygotowanie urządzenia do pracy. Mieszarka jarzyn MJ1500 dla prawidłowej eksploatacji i konserwacji wymaga ustawienia w pomieszczeniu o powierzchni 6-8m². Z uwagi na konieczność zapewnienia bezpieczeństwa przy obsłudze mieszarki pierwszego podłączenia i uruchomienia powinien dokonać uprawniony elektryk w myśl obowiązujących przepisów. Odpowiednio ustawioną mieszarkę naleŝy umyć ciepłą wodą z dodatkiem płynów myjących i podłączyć do sieci elektrycznej z gniazdem posiadającym wtyk ochronny. Po dokonaniu tej czynności urządzenie jest gotowe do przeprowadzenia rozruchu próbnego. Po wciśnięciu przycisku sterowniczego "WYŁADUNEK" następuje rozruch mieszarki. Sprawdzić prawidłowość kierunku obrotu wałka sprzęgła (zgodnie z kierunkiem strzałki na obudowie). Tak przygotowana mieszarka jarzyn gotowa jest do pracy Praca na mieszarce jarzyn. Przed przystąpieniem do załadunku mieszarki zamknąć zasuwę wysypu. Do zbiornika mieszarki załadować wszystkie składniki surówki o łącznej wadze wg 5

6 danych z charakterystyki technicznej. Zamknąć pokrywę i uruchomić (włączyć) mieszadło przyciskiem PRACA. Mieszanie polega na zmianie kierunku obrotów mieszadła. Jednorodną konsystencję mieszanych produktów uzyskuje się po około 5 do 10 minutach (w zaleŝności od wielkości wsadu i rodzaju składników). Zbiornik opróŝnia się za pomocą mieszadła poprzez wysyp po uprzednim otwarciu zasuwy i naciśnięciu przycisku WYŁADUNEK. Zatrzymanie mieszadła, w przypadku pracy i wyładunku, następuje po przyciśnięciu przycisku STOP. Mieszarka powinna pracować tylko przy zamkniętej pokrywie (uchylenie pokrywy powoduje rozłączenie napędu mieszadła). Ponowne uruchomienie mieszarki następuje po zamknięciu pokrywy i włączeniu pracy mieszarki. 4. OPAKOWANIE, PRZECHOWYWANIE, TRANSPORT 4.1. Stan dostawy. Mieszarka dostarczona jest do odbiorcy w stanie kompletnym zgodnie ze specyfikacją podaną przez zamawiającego Transport. Mieszarka przygotowana jest do transportu w stanie kompletnym, po uprzednim sprawdzeniu działania. Transport powinien odbywać się w połoŝeniu normalnej pracy. Podczas przeładunku obchodzić się z mieszarką ostroŝnie nie rzucać, nie przewracać Warunki składowania. Z uwagi na to, Ŝe mieszarka jest urządzeniem elektrycznym, a obudowa nie jest wodoszczelna zabrania się składowania jej: - na otwartym powietrzu, - w wilgotnych pomieszczeniach. 5. ZASADY BEZPIECZEŃSTWA. Dla zachowania warunków bezpieczeństwa pracy na mieszarce naleŝy zapewnić wydzieloną powierzchnię min. 6 8m², zapewnić dobre oświetlenie i wentylację. Mieszarkę podłączyć do gniazda wtykowego, posiadającego wtyk ochronny, zabezpieczony przekaźnikiem róŝnicowo-prądowym 10A. Osoba wyznaczona do obsługi musi zapoznać się z niniejszą DTR oraz musi być przeszkolona w zakresie BHP, obsługi mieszarki. Przed przystąpieniem do pracy nakazuje się: - sprawdzić stan techniczny mieszarki, w przypadku stwierdzenia nieprawidłowości usunąć usterki lub zgłosić u przełoŝonego, - usunąć wszelkie niepotrzebne przedmioty z wydzielonej strefy i przygotować produkty przeznaczone na surówki OstrzeŜenia: W czasie pracy na mieszarce osoby obsługujące muszą: - być ubrane w czyste i higieniczne ubranie ochronne, zapewniające bezpieczną i wygodną obsługę (dopasowany fartuch z rękawami dokładnie i ciasno opinającymi ręce bez luźnych fragmentów), dopuszcza się stosowanie przez obsługę gumowych rękawiczek, 6

7 - zwracać szczególną uwagę na stan techniczny mieszarki i w przypadku stwierdzenia jakichkolwiek usterek lub nienormalnego zachowania natychmiast ją wyłączyć, - sprawdzić czy wysyp zbiornika jest zamknięty zasuwą, - starannie skontrolować wkładane produkty i zwracać uwagę, aby do obróbki nie dostały się kamienie, metalowe przedmioty lub inne twarde przedmioty mogące zakłócić prawidłową i bezpieczną pracę mieszarki, - nie otwierać zasuwy i pokrywy w czasie mieszania składników surówki, - w czasie opróŝniania zbiornika nie stosować narzędzi wygarniających. Piktogramy umieszczone na mieszarce i ich znaczenie Zacisk ekwipotencjalności Zakaz wkładania rąk w czasie pracy OstrzeŜenie przed poraŝeniem prądem elektrycznym Uwaga ryzyko niebezpieczeństwa Kierunek obrotów wałka wyjściowego 5.2. Zakazy: Zabrania się: - uŝywania mieszarki niezgodnie z przeznaczeniem. Producent nie bierze odpowiedzialności za zdarzenia, które wynikają z niewłaściwego stosowania mieszarki, - obsługi mieszarki przez osoby niepowołane, będące pod wpływem alkoholu, bądź pod wpływem innych środków o podobnym działaniu. PowyŜszy zakaz dotyczy równieŝ osób wyznaczonych, a nie zaznajomionych z niniejszą DTR, - zabrania się w trakcie obsługi mieszarki noszenia ozdób dłoni np. bransoleta, pierścionek, łańcuszek, zegarek itp., - uŝywania mieszarki niesprawnej technicznie, - blokowania mikrowyłącznika i podnoszenia pokrywy w czasie pracy mieszarki, - wkładania rąk i narzędzi pod pokrywę oraz wysypu, dotykania obracającego się wału, - dokonywania napraw przez osoby do tego nieupowaŝnione, pod rygorem utraty uprawnień wynikających z gwarancji, - szarpania, przecinania przewodów elektrycznych i innych czynności niezwiązanych z normalną obsługą i konserwacją mieszarki, - dokonywania napraw, dotykania elementów instalacji elektrycznej i motoreduktora przed wyjęciem wtyczki z gniazda wtykowego, - wkładania i wyjmowania wtyczki mokrą ręką, - pozostawiania pracującej mieszarki bez dozoru, - mycia i konserwacji mieszarki będącej pod napięciem. 7

8 Nie stosowanie się do podanych instrukcji i wskazówek BHP moŝe powodować urazy w wyniku poraŝenia prądem elektrycznym jak równieŝ urazy mechaniczne powstałe wskutek zgniecenia, uderzenia, wplątania, pochwycenia. Nie przestrzeganie zasad higieny (czystości) i naleŝytej konserwacji moŝe powodować zagroŝenia biologiczne np. zatrucia, kontakt Ŝywności z narzędziami roboczymi i osłonami w strefie spoŝywczej. 6. ZASADY KONSERWACJI. Dla zapewnienia długotrwałej i bezawaryjnej pracy mieszarki naleŝy: - sprawdzić stan techniczny mieszarki przed uruchomieniem, - mieszarkę myć i oczyszczać po wyjęciu wtyczki z gniazda zasilającego po zakończeniu pracy na mieszarce, - w celu usunięcia zanieczyszczeń z komory zbiornika oraz oczyszczenia wstęgi wału zbiornik i wał wypłukać strumieniem wody, - powierzchnie zewnętrzne myć wodą z dodatkiem płynów do mycia naczyń ulegających biodegradacji, - oczyścić mieszarkę w strefie ułoŝyskowania mieszadła od strony wysypu i przeniesienia napędu (odkręcamy trzy nakrętki radełkowane M6, odsuwamy pokrywkę uszczelniającą, myjemy, płuczemy te elementy, a następnie nakładamy pokrywkę i skręcamy ją nakrętkami dopuszczalne są niewielkie wycieki w czasie pracy spod pokrywek uszczelniających), - zespół napędowy oraz elementy instalacji elektrycznej zabrania się myć strumieniem wody, - łoŝysko wału mieszadła smarować smarem do łoŝysk tocznych ŁT 43. Konserwację, przeglądy oraz bieŝące naprawy mieszarki zlecać w punkcie serwisowym lub osobie posiadającej odpowiednie kwalifikacje i uprawnienia. 7. RYZYKO SZCZĄTKOWE Typowe (moŝliwe) urazy oraz ich źródła zagroŝeń ze strony mieszarki oraz techniczne środki bezpieczeństwa w celu ich eliminacji przedstawiono w poniŝszej tabeli. Techniczne środki L.p. Rodzaj urazu Źródło zagroŝenia bezpieczeństwa zastosowane w celu eliminacji zagroŝeń Zbiornik kpl. MJ Zgniecenie, Pokrywa kpl. MJ Mieszadło MJ zmiaŝdŝenie dłoni Zasuwa MJ Znak informacyjny Zasuwa MJ Wysyp kpl. MJ Wspornik zasuwy MJ Znak informacyjny 8

9 Urazy powodowane uderzeniem Urazy przedramienia z tyt. Wplątania, wciągnięcia, pochwycenia PoraŜenie prądem elektrycznym Urazy zgniecenia, zmiaŝdŝenia innych części ciała mogą powstawać równieŝ w wyniku błędnych zachowań człowieka, wadliwego montaŝu oraz upadku i pośliźnięcia Mieszadło MJ Zasuwa MJ Urazy z tyt. uderzenia innych części ciała mogą powstawać równieŝ w wyniku błędnych zachowań człowieka, wadliwego montaŝu oraz upadku i pośliźnięcia Mieszadło MJ Urazy przedramienia z tyt. Wplątania, wciągnięcia mogą powstawać równieŝ w wyniku błędnych zachowań człowieka, wadliwego montaŝu oraz upadku i pośliźnięcia Dotyk bezpośredni Kontakt pośredni - obsługa przez osoby przeszkolone - utrzymanie porządku i czystości na stanowisku roboczym Zbiornik kpl. MJ Pokrywa kpl. MJ Zasuwa MJ Znak informacyjny Wysyp kpl. MJ Wspornik zasuwy MJ obsługa przez osoby przeszkolone - utrzymanie porządku i czystości na stanowisku roboczym Zbiornik kpl. MJ Pokrywa kpl. MJ Zasuwa MJ Znak informacyjny - obsługa przez osoby przeszkolone - utrzymanie porządku i czystości na stanowisku roboczym Zbiornik kpl. MJ Rama kpl. MJ Ochrona elektryczna jak na schemacie połączeń Brak moŝliwości optymalnego zatrzymania maszyny uszkodzenie w zespole zasilania Odłączyć spod napięcia wyłącznikiem głównym lub wyjąć wtyczkę z gniazda 9

10 5. Zatrucia (zagroŝenia biologiczne) Urazy z tyt. poraŝenia prądem elektrycznym mogą powstawać równieŝ w wyniku błędnych zachowań człowieka, wadliwego montaŝu oraz upadku i pośliźnięcia Kontakt Ŝywności z elementami roboczymi zbiornik, pokrywa, mieszadło, wysyp 8. ZAKŁÓCENIA W PRACY URZĄDZENIA. - obsługa przez osoby przeszkolone - utrzymanie porządku i czystości na stanowisku roboczym -Stosowanie materiałów dopuszczonych do styku z Ŝywnością (atesty PHZ) -Mycie po kaŝdorazowym uŝyciu mieszarki (dezynfekcja) - Zachowanie czystości i konserwacja zgodnie z zaleceniami DTR. Dostarczona Państwu mieszarka zapewnia prawidłową i bezpieczną pracę. Przestrzeganie zasad opisanych w niniejszej DTR umoŝliwi Państwu utrzymanie przez długi czas mieszarki w stanie wysokiej sprawności. Nie mniej jednak moŝliwe jest wystąpienie pewnych zakłóceń w czasie pracy. NiŜej podane wskazówki umoŝliwią ich szybkie usunięcie. Zakłócenia Przyczyna Sposób usunięcia zakłóceń Brak zasilania Przerwa w dostawie energii elektrycznej Sprawdzić stan bezpieczników,ewentualnie wymienić Silnik nie pracuje Silnik pracuje lecz nie przenosi napędu na mieszadło Brak moŝliwości zamknięcia zasuwy Zadziałał wyłącznik przeciąŝeniowy (termiczny) Awaria w instalacji elektrycznej np. spalona cewka stycznika Zerwany wpust na wale mieszadła Uszkodzenie przekładni ślimakowej motoreduktora Zniekształcona zasuwa Usunąć przyczynę przeciąŝenia silnika i po kilku minutach ponowić próbę włączenia. Oddać do naprawy w punkcie serwisowym, wezwać elektryka Oddać do naprawy w punkcie serwisowym Oddać do naprawy w punkcie serwisowym Oddać do naprawy w punkcie serwisowym 10

11 Ocieranie łopatek mieszadła o pobocznicę zbiornika wygięcie łopatek Mieszadło obraca się po podniesieniu pokrywy Brak zmiany kierunku obrotów mieszadła Wygięte łopatki mieszadła Zbyt duŝy wsad Zbyt późna zmiana kierunku obrotów mieszadła Zablokowany mikrowyłącznik Uszkodzony przekaźnik czasowy Oddać do naprawy w punkcie serwisowym Utrzymywać wsad ok. 100kg Zmienić czas zmiany kierynku obrotów na przekaźniku czasowym Oddać do naprawy w punkcie serwisowym Oddać do naprzwy w punkcie serwisowym lub wymienić na nowy - S1, S2 - stycznik z blokadą CI9 230V, 50Hz, - PT - przekaźnik termiczny TI16C (4 6,2A) - Wk - wyłącznik krańcowy LM10, - STOP - przycisk FT22K3/02, - PRACA - przycisk FT22K3/02, - WYŁADUNEK - przycisk FT22K3/02, - WG - wyłącznik główny ŁK15/4, - Pc przekaźnik czasowy RTx M silnik elektryczny SKh 90-4 L/XC

12 D e k l a r a c j a z g o d n o ś c i E C My Nakielskie Zakłady Maszyn i Urządzeń Maszyn i Urządzeń Gastronomicznych "SPOMASZ" - Nakło, Sp. z o.o. ul. Potulicka 1, Nakło nad Notecią Deklarujemy z pełną odpowiedzialnością, Ŝe wyrób: Typ: Mieszarka jarzyn MJ1500 i MJ750 do którego odnosi się niniejsza deklaracja, jest zgodny z następującą dyrektywą: Dyrektywa 98/37/EC maszynowa oraz normami i innymi dokumentami normatywnymi: PN-EN WyposaŜenie elektryczne maszyn. Bezpieczeństwo maszyn. Wymagania ogólne., PN-EN Bezpieczeństwo elektrycznych przyrządów do uŝytku domowego i podobnego. Wymagania ogólne., PN-EN Bezpieczeństwo elektrycznych przyrządów do uŝytku domowego i podobnego. Wymagania szczegółowe dotyczące elektrycznych maszyn kuchennych dla zakładów zbiorowego Ŝywienia. Urządzenie spełnia warunki bezpiecznej pracy przy przestrzeganiu zaleceń zawartych w DTR. Nakło n. Not Dyrektor inŝ. Piotr Pawlak 12

13 9. PUNKT NAPRAW GWARANCYJNYCH Nakielskie Zakłady Maszyn i Urządzeń Gastronomicznych "SPOMASZ" Nakło, Sp. z o.o Nakło n. Not., ul. Potulicka 1, tel. /052/ , centrala /052/ , fax /052/
