1 Instrukcja Obsługi Cyfrowy Odbiornik Satelitarny MODEL

2 Szanowny kliencie! Dziękujemy za wybór marki COMSAT. Aby zapewnić pełne wykorzystanie wszystkich możliwości cyfrowego odbiornika COMSAT economic, należy najpierw dokładni eprzeczytać całą instrukcję w celu zapoznania się z funkcjonowaniem urządzenia i prawidłowej jego instalacji. Satysfakcja z użytkowania gwarantowana przez firmę COMSAT. Zgodnie z przepisami ustawy z dnia 1 lipca 2005 r. O zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczenie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza pozbyć się tego produktu, jest zobowiązany do oddania zużytego sprzetu. Punkty zbierania prowadzone są m. in. przez sprzedawców hurtowych i detalicznych tego sprzętu oraz przez gminne jednostki organizacyjne prowadzące działalność w zakresie odbierania odpadów. Powyższe obowiązki ustawowe wprowadzone zostały w celu ograniczenia ilości odpadów powstałych ze zużytego sprzętu elektrycznego i elektronicznego oraz zapewnienia odpowiedniego poziomu zbierania, odzysku i recyklingu zurzytego sprzętu. Prawidłowa realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku, gdy w zurzytym sprzęcie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na srodowisko i zdrowie ludzi. DOLBY oraz symbol podwójnej litery D są znakami towarowymi firmy Dolby Laboratories. Wszelkie prawa zastrzeżone.

3 Spis treści Dane techniczne odbiornika... 4 Opis odbiornika... 6 Panel przedni... 6 Panel tylni... 6 Pilot zdalnego sterowania... 7 Menu główne... 8 Menu organizacja kanałów / edycja / ulubione... 9 Lista kanałów ulubionych Menu instalacja Ustawienia anteny parametry satelity i konwertera Auto przeszukiwanie automatyczne przeszukiwanie, instalacja kanałów satelity Przeszukiwanie transpondera instalacja kanałów z wybranego transpondera...12 Obrotnica DISEqC nastawy obrotnicy DISEqC Menu ustawienia Nastawy OSD Nastawy Video Nastawy Obrazu jasność, kontrast, nasycenie, tune Nastawy czasu data / godzina Blokada rodzicielska blokada dostepu do programów Info o odbiorniku Gry Menu programator czasowy Timer Dodatkowe funkcje odbiornika MULTIWIDEO chwilowy podgląd kilku programów na ekranie TV EPG informator o programach TEXT teletekst ZOOM powiększene wybranego fragmentu aktualnie oglądanego obrazu Usuwanie problemów Gwarancja Adnotacje o przebiegu i naprawy Notatki Opis podłączenia przełącznika DISEqC... 23

4 Dane techniczne odbiornika pamięć 4000 kanałów zgodność ze standardem DVB MPEG I, MPEG II zakres odbieranych częstotliwości 10,700-12,750 Ghz oraz pasmo C zakres prędkości transmisji 2-45 Mb/s blokada rodzicielska odbiór teletekstu multivideo chwilowy podgląd kilku programów satelitarnych na ekranie telewizora odbiór dźwięku w standardzie Dolby Digital AC3 i COAX sygnał DISEqC 1.0 z obsługą do 4 konwerterów odbiór różnych wersji językowych uaktualnienie oprogramowania i listy kanałów za pośrednictwem komputera funkcja ZOOM powiększenie wybranego fragmentu ekranu powrót do ostatnio oglądanego kanału po zaniku zasilania 2 gniazda EURO TV/VIDEO wyświetlacz na przednim panelu (opcjonalnie) modulator (opcjonalnie) wymiary 280/200/40 mm pobór mocy 30 W

5 Uwaga!!! Zanim rozpoczniesz użytkowanie odbiornika zapoznaj się z instrukcją obsługi. Aby w pełni wykorzystać możliwości odbiornika i dla zachowania warunków bezpiecznego użytkowania należy dokładnie zapoznać się z instrukcją obsługi odbiornika: odbiornik jest zasilany z typowej sieci energetycznej, wszystkich do sieci, odbiornik podczas pracy nagrzewa się, pozostać odsłonięte dla odpowiedniej wentylacji: połączeń należy dokonać przed włączeniem otwory odbiornika wentylacyjne muszą minimum 5 cm ODBIORNIK SATELITARNY gdy odbiornik nie jest używany zalecane jest wyłączenie go do pozycji STAND-BY, gdy nie będzie używany przez dłuższy czas należy wyłączyć wtyczkę z gniazda sieciowego, wyłączenie odbiornika do pozycji STAND-BY nie powoduje całkowitego wyłączenia. Aby całkowicie wyłączyć odbiornik należy wyjąć wtyczkę z gniazda sieciowego, manipulowanie wewnątrz odbiornika jest niedopuszczalne i uprawnień gwarancyjnych powoduje utratę

6 Opis odbiornika Panel przedni włącznik/wyłącznik STAND-BY przełączniki kanału wskaźnik obecności sygnału SAT i wskaźnik STAND-BY wyświetlacz czujnik pilota Panel tylni 1. gniazdo przyłączeniowe dla odbiornika analogowego (przejście sygnału z konwertera) 2. wejście sygnału satelitarnego z konwertera 3. gniazdo EURO TV dla telewizora 4. gniazdo EURO dla WIDEO 5. wyjście SPDIF sygnału Dolby Digital (AC3) 6. gniazdo RS 232 port szeregowy (wymiana oprogramowania). 7. przewód sieciowy

7 Pilot zdalnego sterowania 1. włączenie / wyłączenie tryb oczekiwania (stand-by) 2. Informacje o aktualnie ogladanym programie przyciski numeryczne bezposredni wybór kanałów / zapisywanie wartści parametrów 4. wybór ścieżki dźwięku / przełączanie kanał lewy, prawy 5. wyciszenie dźwięku 6. wybór między aktualnie a ostatnio oglądanym programem 7. wybór listy kanałów TV / RADIO 8. lista kanałów ulubionych 9. kanał góra / dół, w menu zmiana parametrów 10.regulacja siły dźwięku, w menu zmiana parametrów 11.MENU grafika ekranowa 12.wyjście z menu / zapisywanie zmian wartości parametrów 13.PAUSE stop klatka zatrzymanie obrazu 14.TEXT teletekst (jeśli dostępne w programie 15.multivideo chwilowy podgląd 4,6, lub 9 programów na ekranie 16.napisy w programie (jeśli są nadawane) 17.TV / SAT wybór źródła sygnału 18.wybór standardu koloru 19.lista satelit zapisanych w menu odbiornika 20.EPG elektroniczny przewodnik / informator o programach 21.ZOOM powiększenie wybranego fragmentu obrazu 22.OK lista kanałów / potwierdzenie zmian wprowadzonych w Menu

8 W menu OSD zmiana któregokolwiek parametru musi być potwierdzona przyciskiem "OK" na pilocie. Zmiany są zapisywane w pamięci odbiornika w momencie wyjścia z men OSD - "EXIT" na pilocie. Potwierdza to pojawiający się na ekranie komunikat - "Proszę czekać zapisuje" Nawigacja w stronach menu przyciski góra/dół na pilocie Zmiana wartości parametrów w menu przyciski lewo/prawo na pilocie Nowe wartości parametrów można wpisać używając przycisków numerycznych "09" na pilocie W chwili zakupu odbiornik jest zaprogramowany do odbioru programów z satelit Hot Bird 13 wsch. i Astra 19 wsch. Uwaga!!! Niektóre z parametrów mają kluczowe znaczenie, a ich nieprawidłowa zmiana może spowodować niepoprawną pracę odbiornika. Wszelkie zmiany parametrów muszą być przemyślane, powinny być znane konsekwencje tych zmian! Menu główne Menu główne zawiera 4 strony, a każda strona zawiera podstrony Organizacja kanałów Instalacja Ustawienia Programator czasowy zawiera 2 podstrony zawiera 5 podstron zawiera 7 podstron bezpośredni dostęp do programatora

9 Menu organizacja kanałów / edycja / ulubione Zainstalowane w pamięci odbiornika kanały satelitarne można dowolnie edytować, zablokować, zmienić pozycję kanału na liście, usunąć sortować, zmienić nazwę. Można również utworzyć własne listy kanałów ulubionych. Wybór poszczególnych opcji edycji przycisk Recall na pilocie. Kolejne naciśnięcie zmienia opcje edycji 1, 2, 3, 4, 5 w dolnej części ekranu. Dostepne są opisy funkcji jakie przyjmują wybrane przyciski pilota dla wybranych opcji w menu edycja. W funkcji sortowanie kanałów naciśnięcie przycisku OK na pilocie wyświetlanie opcji kryteriów sortowania CH CH wybór kryterium sortowania przycisk OK powoduje wykonanie polecenia

10 Lista kanałów ulubionych Można utworzyć 8 dowolnych list kanałów ulubionych, każdy program z listy kanałów może być ulubionym aby zainstalować kanał w liście ulubionych: MENU ORGANIZACJA KANAŁÓW ULUBIONE wybierz jedną z list przycisk FAV na pilocie następnie wybierając kanał który ma być na liście ulubionych CH /CH wskaż wybrany kanał wyboru dokonujesz przyciskiem OK na pilocie zmiany zostaną zapisane w pamięci odbiornika przy wyjściu z MENU przycisk EXIT na pilocie mozna nadać dowolną nazwe każdej liście kanałów ulubionych przycisk czerwony na pilocie w tym momencie pojawi się okno ze znakami alfabetu, stosując się do wskazań w tym oknie zmień nazwę, wybór znaku następuje przyciskami VOL / CH / przycisk OK zapisuje zmiany Menu instalacja Ustawienia anteny parametry satelity i konwertera Satelita wybór satelity, ktorego kanały mają być odbierane Transponder transpondery będące źródłem informacji o poziomie sygnału z satelity LNB/Konwerter wybór typu konwertera Częstotliwość oscylatorów konwertera dolne pasmo / górne pasmo Sygnał 22 khz sygnał przełączający dla konwertera uniwersalnego na stałe przypisane AUTO Nastawy DISEqC nastawy sygnału DISEqC sygnał steruje przełącznikiem DISEqC

11 Dostępne są 4 porty sygnału DISEqC / sygnały DISEqC 1, 2, 3, 4 Każdy z portów oznacza inny sygnał DISEqC. Jeśli odbiornik będzie odbierał sygnał z dwóch satelit za pośrednictwem 2 konwerterów (tzn. w układzie ZEZ ). Należy każdemu zainstalowanemu w pamięci odbiornika satelicie przypisać inny sygnał DISEqC. Fabryczne nastawienia: dla satelity HOT BIRD port 4 dla satelity ASTRA port 3 Zasilanie konwertera zawsze wyłączone! W niektórych przypadkach na odbiorniku w zbiorczej instalacji można wyłączyć zasilanie konwertera Auto przeszukiwanie automatyczne przeszukiwanie, instalacja kanałów satelity Z listy satelit należy wybrać satelite którego kanały (programy) mają zostać zapisane w pamięci odbiornika wybór potwierdzamy przyciskiem OK. Naciśnięcie przycisku koloru niebieskiego automatycznego przeszukiwania satelity. na pilocie uruchamia proces Na kolejnej stronie MENU należy określić kryteria przeszukiwania wybranego satelity. Według tych kryteriów nastąpi instalacja kanałówwybranego satelity. Kryteria te określają jakie kanały będą wyszukiwane: niekodowane kodowane wszystkie (niekodowane i kodowane) Rozpoczęcie wyszukiwania (instalacja) programów następuje po naciśnięciu przycisku OK na pilocie. Na tej samej stronie MENU możemy ustawić (zmienić) inne parametry: parametry konwertera przycisk czerwony na pilocie dodanie nowego transpondera przycisk zielony na pilocie zniana nazwy satelit przycisk żółty na pilocie

12 Przeszukiwanie transpondera instalacja kanałów z wybranego transpondera Opcja umożliwia wyszukanie (zainstalowanie) w pamięci odbiornika kanałów z wybranego transpondera (np. gdy kanał zmieni parametrynadawania lubpojawi się nowy kanał) Należy znać parametry nadawania określonego kanału wybieramy z listy konkretnego satelite, następnie wskazujemy z listy transponderów jeden transponder znajduyjący się w pamięci odbiornika. Jeśli określonego transpondera nie ma w spisie transponderów wybieramy opcje new (nowy), następnie wpisujemy wymagane parametry transpondera częstotliwość, prędkość transmisji SR, polaryzacje, określamy kryteria wyszukiwania. Uruchomienie wyszukiwanie przycisk niebieski na pilocie Obrotnica DISEqC nastawy obrotnicy DISEqC Odbiornik może sterować ustawieniem anteny satelitarnej. W tym celu należy w szereg międzykonwerterem a odbiornikiem zainstalować tzw. obrotnice DISEqC. Nastaw pozycji anteny dla poszczególnych satelit należy dokonać osobno dla każdego satelity, którego programy chcemy ogladać przycisk VOL / VOL W celu ochrony instalacji oraz samej anteny satelitarnej zalecane jest ustawienie limitów obrotu anteny w bezpiecznym zakresie obrotu: maksymalne wychylenie anteny na wschód limit wschód maksymalne wychylenie anteny na zachód limit zachód Nastawy fabryczne przywrócenie fabrycznych nastaw odbiornika Uwaga!!! Powrót do nastaw fabrycznych zawsze powoduje utrate indywidualnych nastaw odbiornika Utracone zostaną również indywidualna lista kanałów oraz listy kanałów ulubionych

13 Menu ustawienia Nastawy OSD język w jakim wyświetlana jest grafika ekranowaodbiornika satelitarnego dostępne są j. polski i angielski; przeźroczystość OSD intensywność wyświetlania grafiki na tle obrazu TV czas wyświetlania grafiki na ekranie TV od 1 do 10 sekund Nastawy Video format obrazu typy 4:3 i 16:9 (panoramiczny) format obrazu panoramicznego system koloru PAL / SECAM / NTSC / AUTO sygnał wideo RGB / CVBS / XC Uwaga!!! Należy pozostawić fabryczne nastawy systemu koloru PAL Ustawienie systemu NTSC spowoduje brak koloru w obrazie Ustawienie systemu SECAM spowoduje brak obrazukoloru w obrazie w tych odbiornikach TV, które nie posiadają debugowalnego dekodera koloru SECAM. System SECAM był używany w polsce przed rokiem 1990 Nastawy Obrazu jasność, kontrast, nasycenie, tune W zależności od potrzeb i upodobań można dowolnie ustawić w/w parametry obrazu. Przycisk OK zapisuje nowe wartości paraetrów. Przywróć powoduje powrót do fabrycznych nastaw obrazu.

14 Nastawy czasu data / godzina Przy pierwszym włączeniu odbiornika do zasilania zalecane jest wybranie kanału 1 TV Polonia. Czas i data zostaną wtedy ustawione automatycznie W zależności od potrzeb można korygować czas i date, można również korygować czas w zakresie od 12 do + 12 godzin od czasu bieżącego Korekta między czasem letnim a zimowym to +1 / +2 godziny Blokada rodzicielska blokada dostepu do programów Fabryczny kod blokady to 0000 Jeśli blokada zostanie włączona zablokowany program nie będzie dostepny! Aby go odbierać należy podać aktualny kod blokady. Fabryczny KOD może być zmieniony na dowolny czterocyfrowy KOD. Uwaga!!! Jeśli nowo ustawiony kod zostanie zagubiony istnieje mozliwość przywrócenia kodu fabrycznego. Odbiornik należy dostarczyć do serwisu. Taka usługa nie jest objęta gwarancją i jest odpłatna! Info o odbiorniku Strona zawiera informacje o zainstalowanej wersji oprogramowania Gry W zależności od wersji oprogramowania zainstalowanego w odbiorniku satelitarnym, dostępne są gry: TETRIS / GOBANG / SNAKE / BOXMAN Do korzystania z gier niezbędny jest pilot odbiornika satelitarnego. Opcje funkcji poszczególnych przyciskowpilota znajdują się na ekranie TV Używane przyciski pilota to OK / VOL / CH / kolorowe przyciski.

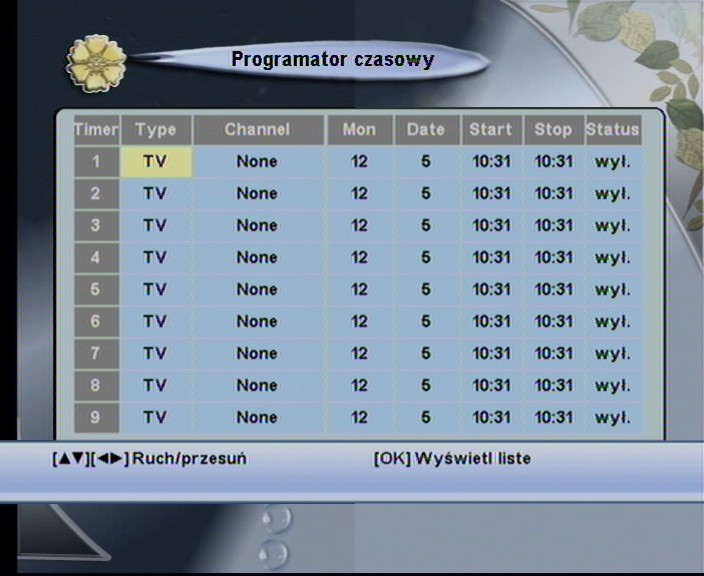

15 Menu programator czasowy Timer Timer umożliwia zaprogramowanie odbiornika satelitarnego w taki sposób by włączył / wyłączył się o określonym czasie i na określony czas. Do dyspozycji jest 9 nastaw / wydażeń. By ustawić programator należy wybrać z listy kanał ten na którym odbiornik ma się włączyć i wyłączyć. Należy określić date i czas wydażenia (kiedy i o której godzinie odbiornik ma się włączyć i wyłączyć Status określa jaki będzie tryb pracy programatora czasowego czy zdarzenie będzie jednorazowe / co dzień / co tydzień. Wybór opcji WYK powoduje, że programator jest włączony odbiornik się włączy / wyłączy o określonym przez użytkownika czasie

16 Dodatkowe / opcjonalne funkcje odbiornika MULTIWIDEO chwilowy podgląd kilku programów na ekranie TV Możliwy jest chwilowy podgląd 4, 6, 9 programów na ekranie TV przycisk Multivideo na pilocie. W zależności od wybranej opcji na ekranie pojawi się obraz z 4, 6 lub 9 programów. Każdy z programów wyswietlony zostanie na chwile potem odbiornik powróci do odbioru programu, który był wybrany przed włączeniem funkcji Multiwideo W funkcji Multiwideo mozna zmienić aktualnie oglądany podgląd wybór programu przyciskami VOL i CH. Okno wybranego programu zostanie podświetlone ramką. Naciśnięcie przycisku OK powoduje przełączenie okna wybranego programu Wyłaczenie funkcji multiwideo przycisk EXIT na pilocie EPG informator o programach W przekazie cyfrowym z obrazem i dźwiękiem mogą być przesyłane informacje o aktualnie odbieranym programie. Nie wszyscy operatorzy nadają takie informacje! Na niektórych programach nadawcy udostępniają informacje o prograie z wyprzedzeniem czasowym. Odbiornik umożliwia odczytanie tych informacji z wyprzedzeniem do +6 godzin.

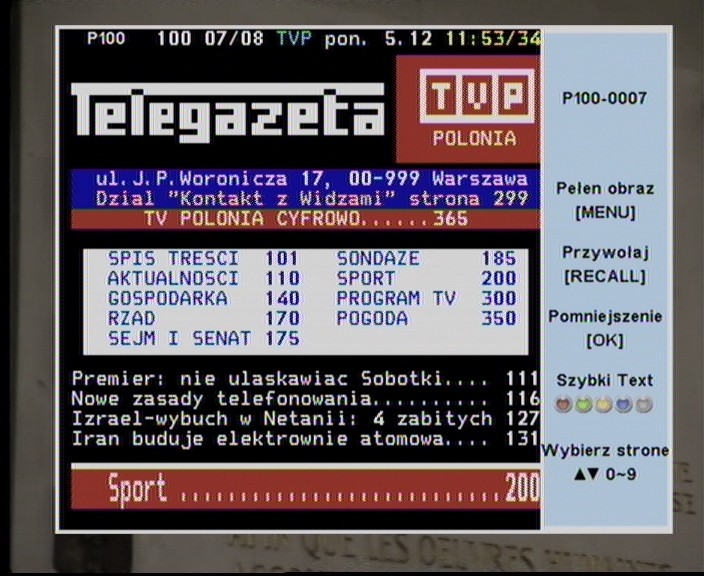

17 TEXT teletekst Odbiornik satelitarny umożliwia odbiór informacji teletekstu również przez te odbiornik TV nie posiadające funkcji teletekstu. Możliwy jest odbiór teletekstu tylko dla programów satelitarnych i tylko dla tych, które taką informację nadają! Włączenie teletekstu odbywa się poprzez naciśnięcie czerwonego przycisku TEXT na pilocie. Wyboru żądanej strony dokonujemy przyciskami numerycznymi 0 9 i potwierdzając przyciskiem OK. Dokładny opis funkcji przycisków pilota dostępny jest na ekranie TV. ZOOM powiększene wybranego fragmentu aktualnie oglądanego obrazu Przycisk ZOOM uaktywnia funkcję Wybór fragmentu obrazu, który ma zostać powiększony dokonuje się przyciskami VOL i CH OK potwierdzenie wyboru fragmentu obrazu

18 Usuwanie problemów Problem Zakłócenia obrazu w postaci kwadratów i zatrzymanie obrazu Rozwiazanie 1. Skorygować ustawienie anteny 2. Sprawdzić działanie odbiornika w innej instalacji antenowej Odbiornik nie reaguje na sterowanie z pilota Wyłączyć odbiornik z gniazdka sieciowego, i panelu przedniego odczekać 5 s, a następnie włączyć ponownie odbiornik. Brak dźwięku 1. Sprawdź połączenie kabli odbiornika 2. Sprawdź wybraną ścieżkę dźwięku (przycisk 0 - pilot) Brak obrazu 1. Sprawdź czy odbiornik jest w trybie oczekiwania. 2. Sprawdź czy prawidłowo podłączono przewody EURO TV między odbiornikiem SAT i TV oraz przewody anteny satelitarnej pomiędzy konwerterem a odbiornikiem Nie działa pilot zdalnego sterowania lub zmniejszony jest jego zasięg Sprawdź baterie w pilocie, upewnij się że pilot jest nakierowany na odbiornik W układzie zez odbiornik nie przełącza satelit Sprawdź nastawy przełącznika DISEqC strona 11 i 19

19 Gwarancja Urządzenie/Model:... Numer fabryczny:... Data zakupu:... Adres punktu sprzedaży:... Pieczątka zakładu montującego / instalującego urządzenie Pieczątka punktu sprzedaży GWARANCJA 1. Niniejsza gwarancja dotyczy urządzeń sprzedawanych przez dystrybutorów sprzętu COMSAT w Polsce. 2. Świadczenia gwarancyjne spoczywają na producencie. Dystrybutor odbiorników COMSAT, u którego urządzenie zostało zakupione pośredniczy w wykonaniu świadczeń. Jakiekolwiek inne świadczenia nie zawarte w gwarancji są wykluczone. 3. Okres gwarancji wynosi 12 miesięcy, od momentu zakupu urządzenia, bez możliwości jego przedłużenia i odnosi się do uszkodzeń powstałych w tym okresie. Serwis zobowiązuje się wykonać naprawę gwarancyjną w terminie nie dłuższym niż 3 tygodnie. Obsługa techniczna COMSAT jest do Państwa dyspozycji również po upływie okresu gwarancji. 4. Podstawą świadczeń jest dowód zakupu (paragon, faktura VAT) wraz niniejszą gwarancją, który należy przechowywać przez cały okres gwarancji. 5. Świadczenia gwarancyjne obejmują bezpłatną naprawę odbiornika (części zamienne oraz robociznę) a w razie potrzeby częściową lub całkowitą wymianę urządzenia w okresie gwarancji. 6. Aby otrzymać świadczenia gwarancyjne należy: dostarczyć odbiornik bezpośrednio do punktu serwisowego wraz z niniejszą gwarancją i ważnym paragonem zakupu, przesłać do punktu serwisowego za pośrednictwem punktu sprzedaży. Wraz z urządzeniem należy wysłać: 1. szczegółowy opis problemu technicznego, 2. gwarancję, 3. ważny paragon zakupu. Wszelkie koszty związane z zabezpieczeniem i ubezpieczeniem przesyłki oraz innym ryzykiem, spoczywają na kliencie.

20 7. Gwarancja jest ograniczona wyłącznie do uszkodzeń powstałych na skutek błędów w produkcji i wad materiałowych i nie obejmuje szkód wywołanych przez nieodpowiednie użytkowanie oraz naturalne zużycie urządzenia. 8. W przypadku gdy naprawa będzie niemożliwa lub nieopłacalna macie Państwo prawo odstąpić od umowy sprzedaży (unieważnienie kupna) lub do obniżenia ceny sprzedaży (przecena). 9. Przy wymianie produktu na nowy, potrąca się równowartość brakujących lub uszkodzonych przez klienta elementów i koszt ich wymiany. 10. Gwarancja nie podlega przedłużeniu w wyniku naprawy urządzenia jak również nową gwarancją nie są objęte części naprawione lub wymienione. 11. Wszelkie wadliwe produkty lub części, które wymieniono, stają się własnością punktu serwisowego. incydentów związanych z przypadkowymi zdarzeniami, siłą wyższą bądź wynikłych z działania czynników zewnętrznych (np. ogień, piorun, uszkodzenia mechaniczne itp.) bądź wynikłych z jakiegokolwiek powodu, którego sprzedający nie był w stanie przewidzieć lub mu zapobiec. urządzenie nie podlega gwarancji jeśli plomba lub numer fabryczny zostaną usunięte z urządzenia lub będą nieczytelne. 12. Należy niezwłocznie zgłaszać sprzedawcy każdą usterkę. Wady widoczne, włącznie z uszkodzeniami powstałymi podczas transportu, będą uznawane przez dystrybutorów producenta, jeśli zostaną zgłoszone w obecności sprzedawcy w punkcie sprzedaży. 13. Niniejsza gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. ZAPOZNAŁEM SIĘ I AKCEPTUJĘ WARUNKI NINIEJSZEJ GWARANCJI... podpis klienta

21 Adnotacje o przebiegu i naprawy L.p. Data zgłoszenia Wykonane czynności i wymienione części Pieczątka zakładu i podpis Jeśli macie Państwo jakiekolwiek pytania prosimy o kontakt z COMSAT ul. Nagietkowa 1, Poznań tel , fax , service@comsat.pl Poniedziałek - piątek w g Zapraszamy na

22 Notatki

23 Opis podłączenia przełącznika DISEqC UWAGA! Odbiornik umożliwia pracę z maksymalnie czterema konwerterami, przy współpracy z przełącznikiem DISEqC. Zastosowanie przełącznika DISEqC pozwala na podłączenie tzw. układu zezującego, umożliwiającego odbiór sygnałów z dwóch satelit. Do wejść przełącznika, oznaczonych jako LNB należy podłączyć konwertery, a do wyjścia przewód łączący z odbiornikiem satelitarnym (gniazdo ANTENA SAT). Połączenie przełącznika DISEqC z odbiornikiem Comsat (CI/FTA) (odbiornik z fabrycznymi nastawami) Ustawienie odbiornika Odbiornik został fabrycznie zaprogramowany, do użytku z przełącznikami oferowanymi przez naszą firmę. Dla ASTRY to LNB 3 dla HOTBIRD a LNB 4.
