2 SPIS TREŚCI 1. DANE TECHNICZNE ZASADY BEZPIECZEŃSTWA OPIS ODBIORNIKA Panel przedni Panel tylni Pilot zdalnego sterowania INSTALACJA I OBSŁUGA ODBIORNIKA Podłączenie odbiornika do czaszy z LNB (różne konfiguracje) Podłączenie odbiornika cyfrowego do TV Podłączenie odbiornika cyfrowego do magnetowidu URUCHOMIENIE ODBIORNIKA Charakterystyka odbiornika Pierwsze uruchomienie Pasek informacyjny 9 6. MENU ODBIORNIKA MENU GŁÓWNE Programowanie Ustawienia systemowe Edycja kanałów Ustawienia użytkownika Informacje o odbiorniku Gry EPG Elektroniczny przewodnik po programach Zmiana oprogramowania odbiornika. 17 2

3 1. DANE TECHNICZNE System -Procesor -Pamięć Flash ROM -Pamięć SDRAM -Pamięć E2PROM STi Mbit 4x16 MB 32kB Parametry głowicy i demodulatora -Wejście IF Typ F - żeńskie, IEC Impedancja wejściowa 75Ω -Zakres częstotliwości odbioru MHz -Poziom sygnału -65 do -10dB -Pasmo przenoszenia IF 55/8MHz(-3dB) -Zasilanie LNB +13,5V(Pol.V), +18V(Pol.H) max 400mA -Sygnał 22kHz częstotliwość 22KHz, Amplituda 0,6V -Demodulacja QPSK -Prędkość transmisji 1-45MS/s -Poziom korekcji FEC Auto -DiSEqC 1.2 Przetwarzanie MPEG -Strumień transportowy MPEG-2 ISO/IES Profil MPEG-2MP@ML -Przepływność danych video Max 60Mbit/s Przetwarzanie Audio/Video -Rozdzielczość 720x576(PAL), 720x480(NTSC) -Wymiary obrazu 4:3 i 16:9 -Dekodowanie audio MPEG 1 Poziom 1 i II -Częstotliwość próbkowania audio 32; 44,1 i 48kHz -Rozdzielczość dek. Audio 16 bit, 18 bit Wejścia-Wyjścia Video Audio Złącze serwisowe Zasilanie Napięcie zasilania Pobór mocy Warunki pracy i przechowywania Zakres temperatur pracy Zakres temperatur przechowywania Wymiary i waga Wymiary WxDxS i waga 2xSCART (TV i VCR), CVBS SCART, RCA L/P, S/PDIF RS232C 100V-240V AC, 50/60 Hz max 30W +5 st.c do +40 st.c -40 st.c do +65 st.c 70mm x 300mm x 200mm; 2,5kg 3

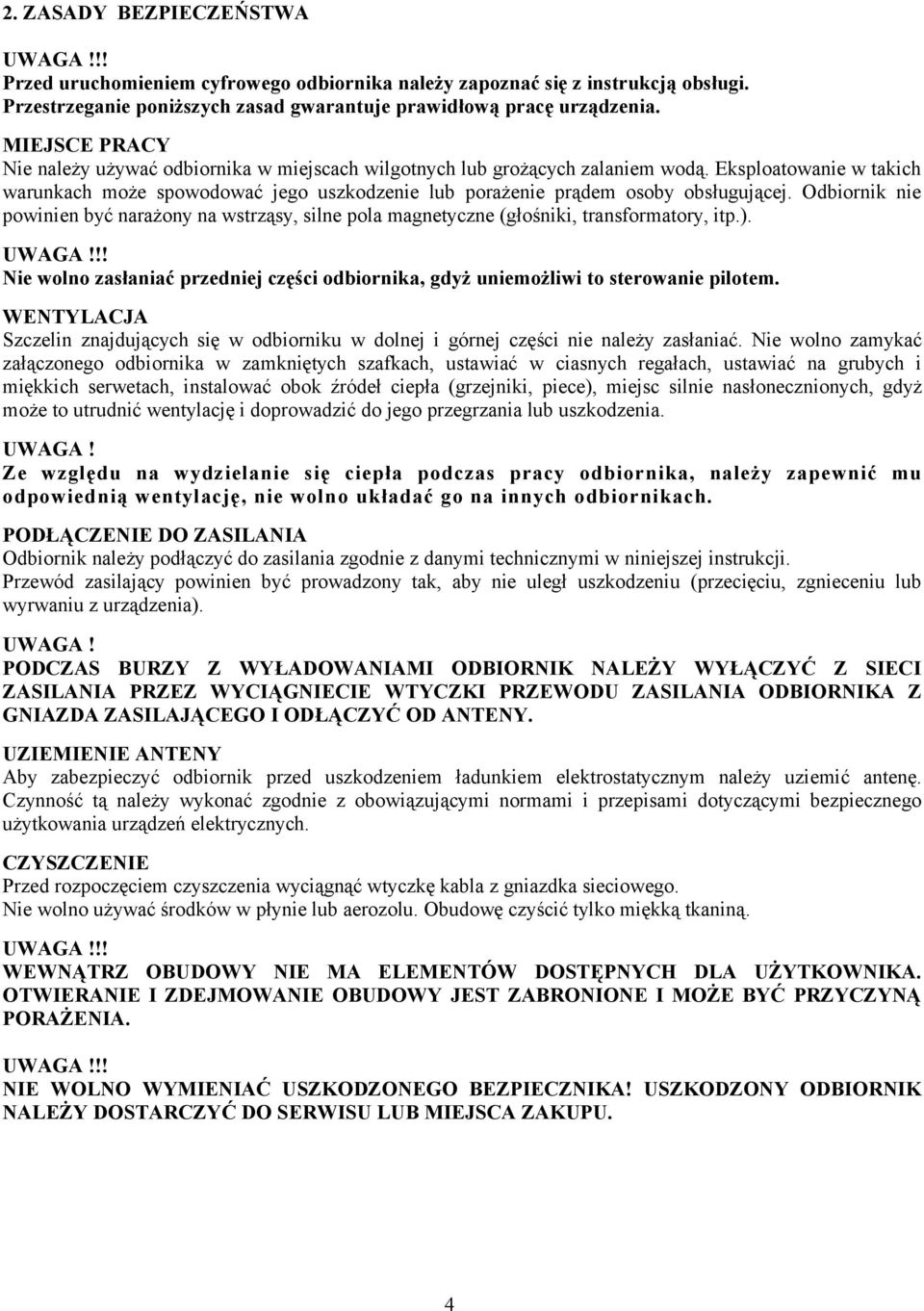

4 2. ZASADY BEZPIECZEŃSTWA UWAGA!!! Przed uruchomieniem cyfrowego odbiornika należy zapoznać się z instrukcją obsługi. Przestrzeganie poniższych zasad gwarantuje prawidłową pracę urządzenia. MIEJSCE PRACY Nie należy używać odbiornika w miejscach wilgotnych lub grożących zalaniem wodą. Eksploatowanie w takich warunkach może spowodować jego uszkodzenie lub porażenie prądem osoby obsługującej. Odbiornik nie powinien być narażony na wstrząsy, silne pola magnetyczne (głośniki, transformatory, itp.). UWAGA!!! Nie wolno zasłaniać przedniej części odbiornika, gdyż uniemożliwi to sterowanie pilotem. WENTYLACJA Szczelin znajdujących się w odbiorniku w dolnej i górnej części nie należy zasłaniać. Nie wolno zamykać załączonego odbiornika w zamkniętych szafkach, ustawiać w ciasnych regałach, ustawiać na grubych i miękkich serwetach, instalować obok źródeł ciepła (grzejniki, piece), miejsc silnie nasłonecznionych, gdyż może to utrudnić wentylację i doprowadzić do jego przegrzania lub uszkodzenia. UWAGA! Ze względu na wydzielanie się ciepła podczas pracy odbiornika, należy zapewnić mu odpowiednią wentylację, nie wolno układać go na innych odbiornikach. PODŁĄCZENIE DO ZASILANIA Odbiornik należy podłączyć do zasilania zgodnie z danymi technicznymi w niniejszej instrukcji. Przewód zasilający powinien być prowadzony tak, aby nie uległ uszkodzeniu (przecięciu, zgnieceniu lub wyrwaniu z urządzenia). UWAGA! PODCZAS BURZY Z WYŁADOWANIAMI ODBIORNIK NALEŻY WYŁĄCZYĆ Z SIECI ZASILANIA PRZEZ WYCIĄGNIECIE WTYCZKI PRZEWODU ZASILANIA ODBIORNIKA Z GNIAZDA ZASILAJĄCEGO I ODŁĄCZYĆ OD ANTENY. UZIEMIENIE ANTENY Aby zabezpieczyć odbiornik przed uszkodzeniem ładunkiem elektrostatycznym należy uziemić antenę. Czynność tą należy wykonać zgodnie z obowiązującymi normami i przepisami dotyczącymi bezpiecznego użytkowania urządzeń elektrycznych. CZYSZCZENIE Przed rozpoczęciem czyszczenia wyciągnąć wtyczkę kabla z gniazdka sieciowego. Nie wolno używać środków w płynie lub aerozolu. Obudowę czyścić tylko miękką tkaniną. UWAGA!!! WEWNĄTRZ OBUDOWY NIE MA ELEMENTÓW DOSTĘPNYCH DLA UŻYTKOWNIKA. OTWIERANIE I ZDEJMOWANIE OBUDOWY JEST ZABRONIONE I MOŻE BYĆ PRZYCZYNĄ PORAŻENIA. UWAGA!!! NIE WOLNO WYMIENIAĆ USZKODZONEGO BEZPIECZNIKA! USZKODZONY ODBIORNIK NALEŻY DOSTARCZYĆ DO SERWISU LUB MIEJSCA ZAKUPU. 4

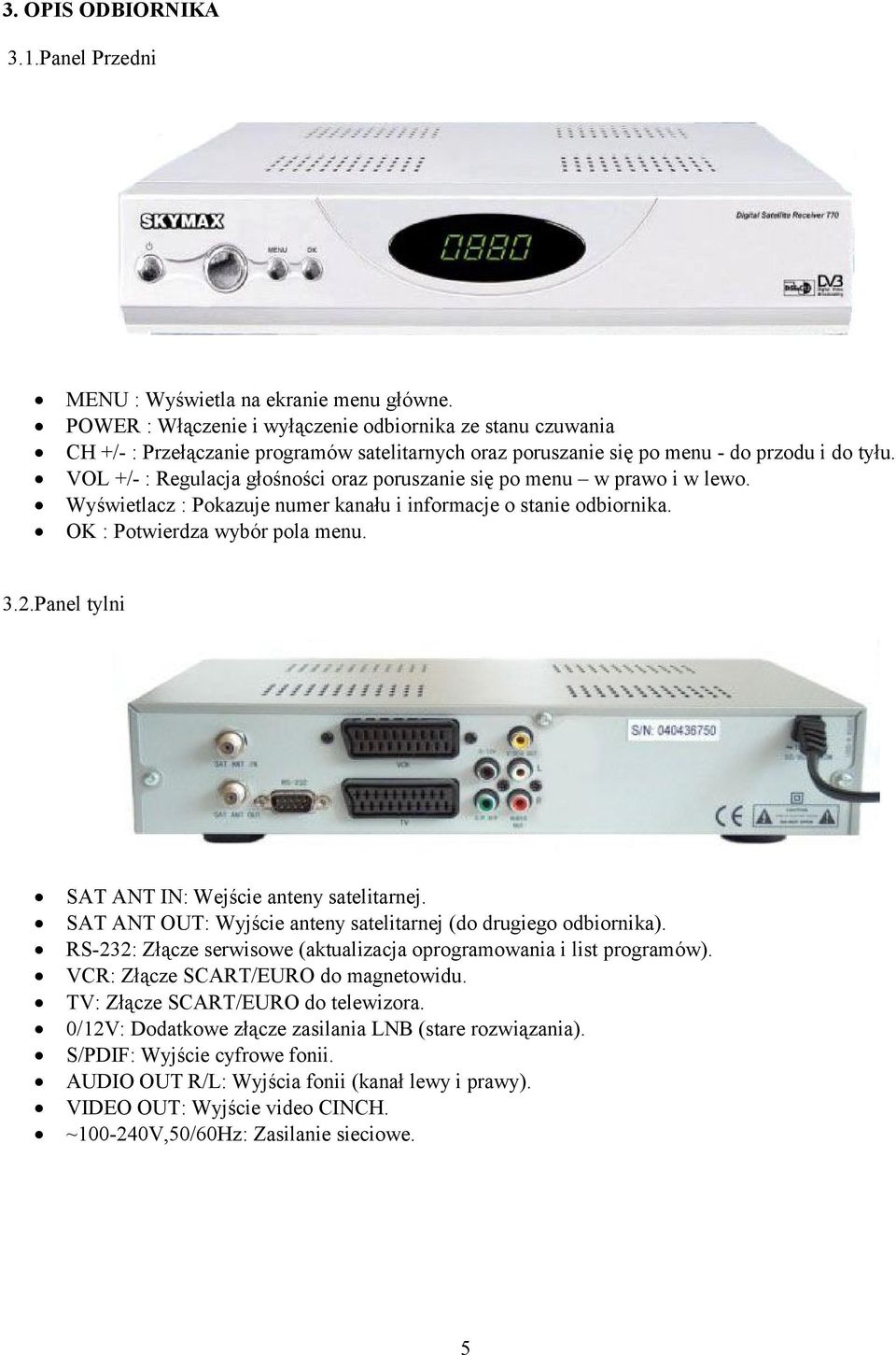

5 3. OPIS ODBIORNIKA 3.1.Panel Przedni MENU : Wyświetla na ekranie menu główne. POWER : Włączenie i wyłączenie odbiornika ze stanu czuwania CH +/- : Przełączanie programów satelitarnych oraz poruszanie się po menu - do przodu i do tyłu. VOL +/- : Regulacja głośności oraz poruszanie się po menu w prawo i w lewo. Wyświetlacz : Pokazuje numer kanału i informacje o stanie odbiornika. OK : Potwierdza wybór pola menu. 3.2.Panel tylni SAT ANT IN: Wejście anteny satelitarnej. SAT ANT OUT: Wyjście anteny satelitarnej (do drugiego odbiornika). RS-232: Złącze serwisowe (aktualizacja oprogramowania i list programów). VCR: Złącze SCART/EURO do magnetowidu. TV: Złącze SCART/EURO do telewizora. 0/12V: Dodatkowe złącze zasilania LNB (stare rozwiązania). S/PDIF: Wyjście cyfrowe fonii. AUDIO OUT R/L: Wyjścia fonii (kanał lewy i prawy). VIDEO OUT: Wyjście video CINCH. ~ V,50/60Hz: Zasilanie sieciowe. 5

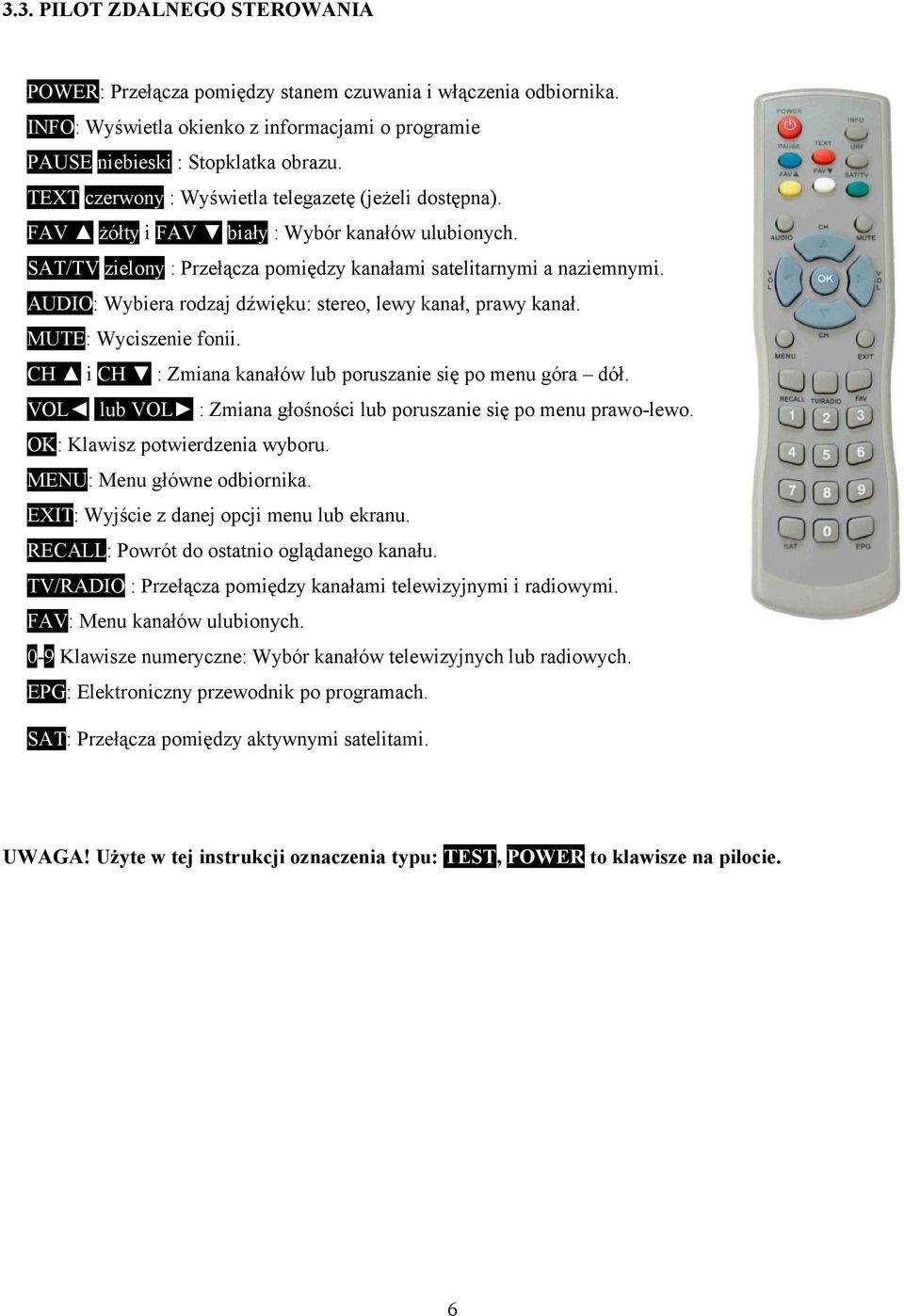

6 3.3. PILOT ZDALNEGO STEROWANIA POWER: Przełącza pomiędzy stanem czuwania i włączenia odbiornika. INFO: Wyświetla okienko z informacjami o programie PAUSE niebieski : Stopklatka obrazu. TEXT czerwony : Wyświetla telegazetę (jeżeli dostępna). FAV żółty i FAV biały : Wybór kanałów ulubionych. SAT/TV zielony : Przełącza pomiędzy kanałami satelitarnymi a naziemnymi. AUDIO: Wybiera rodzaj dźwięku: stereo, lewy kanał, prawy kanał. MUTE: Wyciszenie fonii. CH i CH : Zmiana kanałów lub poruszanie się po menu góra dół. VOL lub VOL : Zmiana głośności lub poruszanie się po menu prawo-lewo. OK: Klawisz potwierdzenia wyboru. MENU: Menu główne odbiornika. EXIT: Wyjście z danej opcji menu lub ekranu. RECALL: Powrót do ostatnio oglądanego kanału. TV/RADIO : Przełącza pomiędzy kanałami telewizyjnymi i radiowymi. FAV: Menu kanałów ulubionych. 0-9 Klawisze numeryczne: Wybór kanałów telewizyjnych lub radiowych. EPG: Elektroniczny przewodnik po programach. SAT: Przełącza pomiędzy aktywnymi satelitami. UWAGA! Użyte w tej instrukcji oznaczenia typu: TEST, POWER to klawisze na pilocie. 6

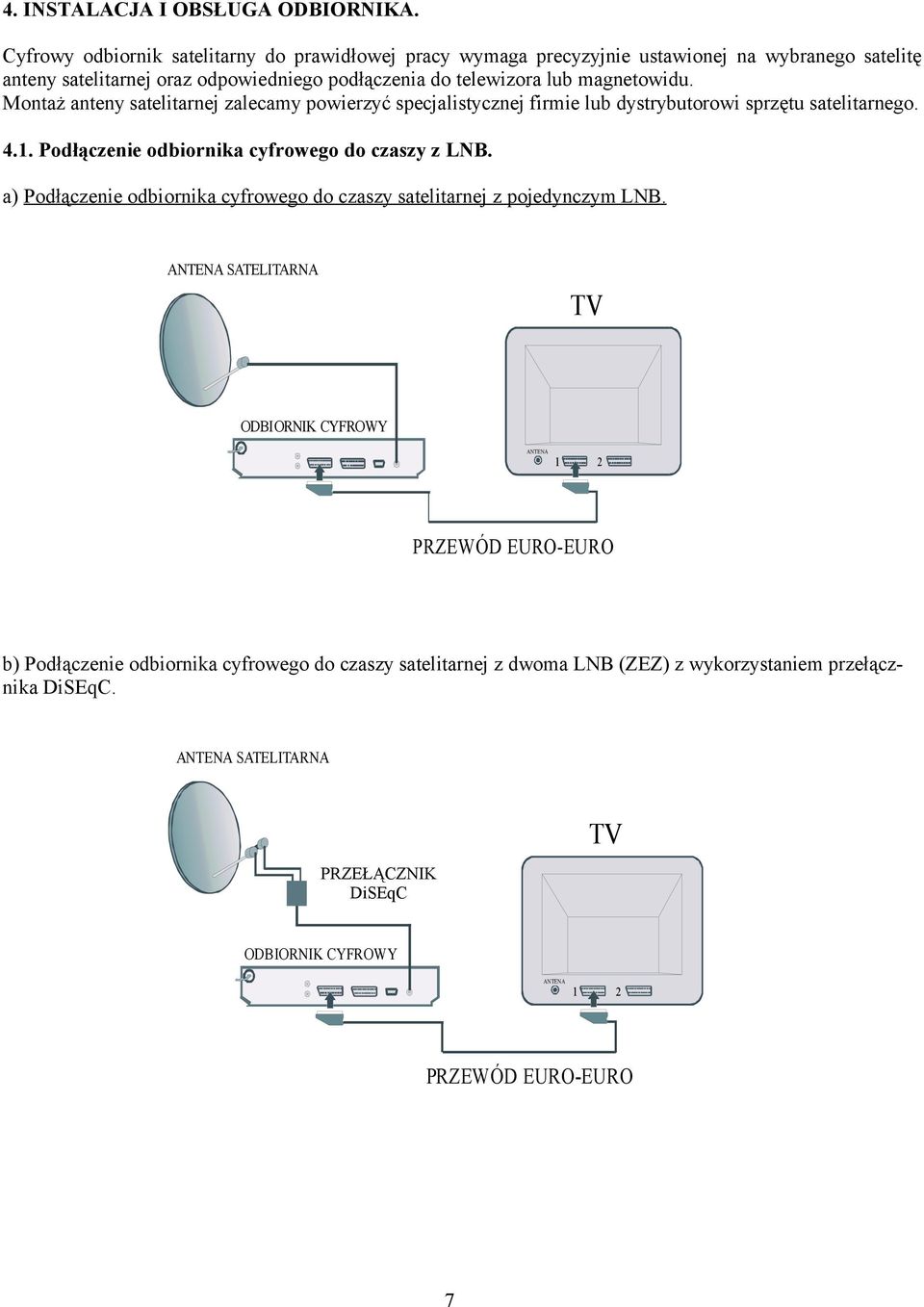

7 4. INSTALACJA I OBSŁUGA ODBIORNIKA. Cyfrowy odbiornik satelitarny do prawidłowej pracy wymaga precyzyjnie ustawionej na wybranego satelitę anteny satelitarnej oraz odpowiedniego podłączenia do telewizora lub magnetowidu. Montaż anteny satelitarnej zalecamy powierzyć specjalistycznej firmie lub dystrybutorowi sprzętu satelitarnego Podłączenie odbiornika cyfrowego do czaszy z LNB. a) Podłączenie odbiornika cyfrowego do czaszy satelitarnej z pojedynczym LNB. ANTENA SATELITARNA TV ODBIORNIK CYFROWY ANTENA 1 2 PRZEWÓD EURO-EURO b) Podłączenie odbiornika cyfrowego do czaszy satelitarnej z dwoma LNB (ZEZ) z wykorzystaniem przełącznika DiSEqC. ANTENA SATELITARNA SWITCHER PRZEŁĄCZNIK DiSEqC TV ODBIORNIK CYFROWY ANTENA 1 2 PRZEWÓD EURO-EURO 7

8 4.2. Podłączenie odbiornika cyfrowego do TV przewodem EURO EURO. Aby uzyskać najwyższą jakość obrazu i dźwięku należy zastosować przewód EURO-EURO. Jeżeli odbiornik telewizyjny posiada gniazdo EURO z wejściem RGB należy stosować przewód EURO-EURO z pełnym połączeniem RGB, który jest w podstawowym wyposażeniu odbiornika. Jeżeli odbiornik telewizyjny posiada tylko gniazda RCA, wówczas odbiornik cyfrowy należy podłączyć przewodem EURO- RCA. ANTENA SATELITARNA TV ODBIORNIK CYFROWY ANTENA 1 2 PRZEWÓD EURO-EURO 4.3. Podłączenie odbiornika cyfrowego do magnetowidu przewodem EURO-EURO. Gdy magnetowid posiada gniazdo EURO, to odbiornik TV łączymy przewodem EURO-EURO z odbiornikiem cyfrowym, a do odbiornika cyfrowego podłączamy drugi przewód EURO-EURO lub EURO-RCA z magnetowidem. TV MAGNETOWID PRZEWÓD EURO-EURO lub EURO-RCA 1 2 ANTENA ODBIORNIK CYFROWY PRZEWÓD EURO-EURO 8

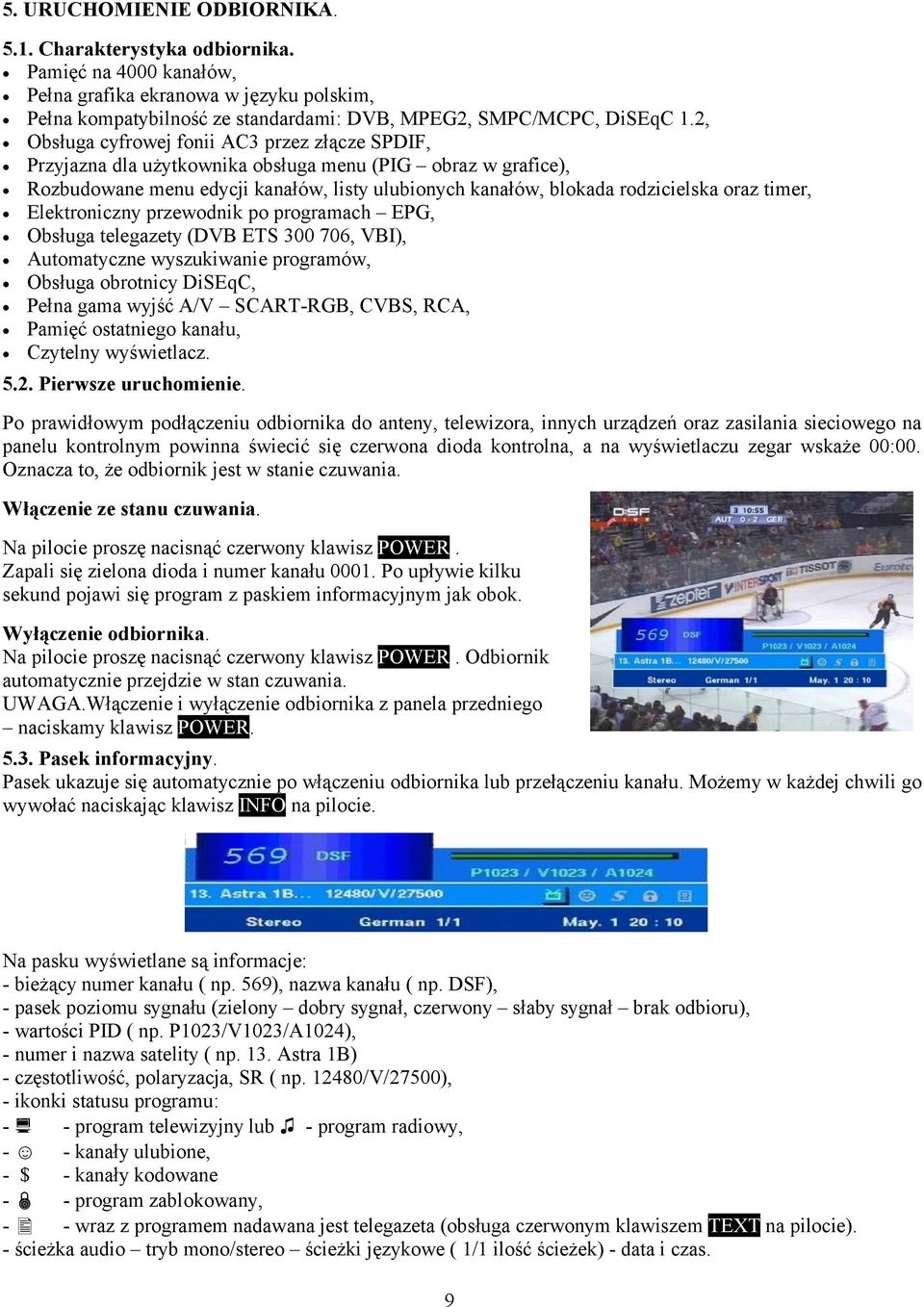

9 5. URUCHOMIENIE ODBIORNIKA Charakterystyka odbiornika. Pamięć na 4000 kanałów, Pełna grafika ekranowa w języku polskim, Pełna kompatybilność ze standardami: DVB, MPEG2, SMPC/MCPC, DiSEqC 1.2, Obsługa cyfrowej fonii AC3 przez złącze SPDIF, Przyjazna dla użytkownika obsługa menu (PIG obraz w grafice), Rozbudowane menu edycji kanałów, listy ulubionych kanałów, blokada rodzicielska oraz timer, Elektroniczny przewodnik po programach EPG, Obsługa telegazety (DVB ETS , VBI), Automatyczne wyszukiwanie programów, Obsługa obrotnicy DiSEqC, Pełna gama wyjść A/V SCART-RGB, CVBS, RCA, Pamięć ostatniego kanału, Czytelny wyświetlacz Pierwsze uruchomienie. Po prawidłowym podłączeniu odbiornika do anteny, telewizora, innych urządzeń oraz zasilania sieciowego na panelu kontrolnym powinna świecić się czerwona dioda kontrolna, a na wyświetlaczu zegar wskaże 00:00. Oznacza to, że odbiornik jest w stanie czuwania. Włączenie ze stanu czuwania. Na pilocie proszę nacisnąć czerwony klawisz POWER. Zapali się zielona dioda i numer kanału Po upływie kilku sekund pojawi się program z paskiem informacyjnym jak obok. Wyłączenie odbiornika. Na pilocie proszę nacisnąć czerwony klawisz POWER. Odbiornik automatycznie przejdzie w stan czuwania. UWAGA.Włączenie i wyłączenie odbiornika z panela przedniego naciskamy klawisz POWER Pasek informacyjny. Pasek ukazuje się automatycznie po włączeniu odbiornika lub przełączeniu kanału. Możemy w każdej chwili go wywołać naciskając klawisz INFO na pilocie. Na pasku wyświetlane są informacje: - bieżący numer kanału ( np. 569), nazwa kanału ( np. DSF), - pasek poziomu sygnału (zielony dobry sygnał, czerwony słaby sygnał brak odbioru), - wartości PID ( np. P1023/V1023/A1024), - numer i nazwa satelity ( np. 13. Astra 1B) - częstotliwość, polaryzacja, SR ( np /V/27500), - ikonki statusu programu: - - program telewizyjny lub - program radiowy, - - kanały ulubione, - $ - kanały kodowane - - program zablokowany, - - wraz z programem nadawana jest telegazeta (obsługa czerwonym klawiszem TEXT na pilocie). - ścieżka audio tryb mono/stereo ścieżki językowe ( 1/1 ilość ścieżek) - data i czas. 9

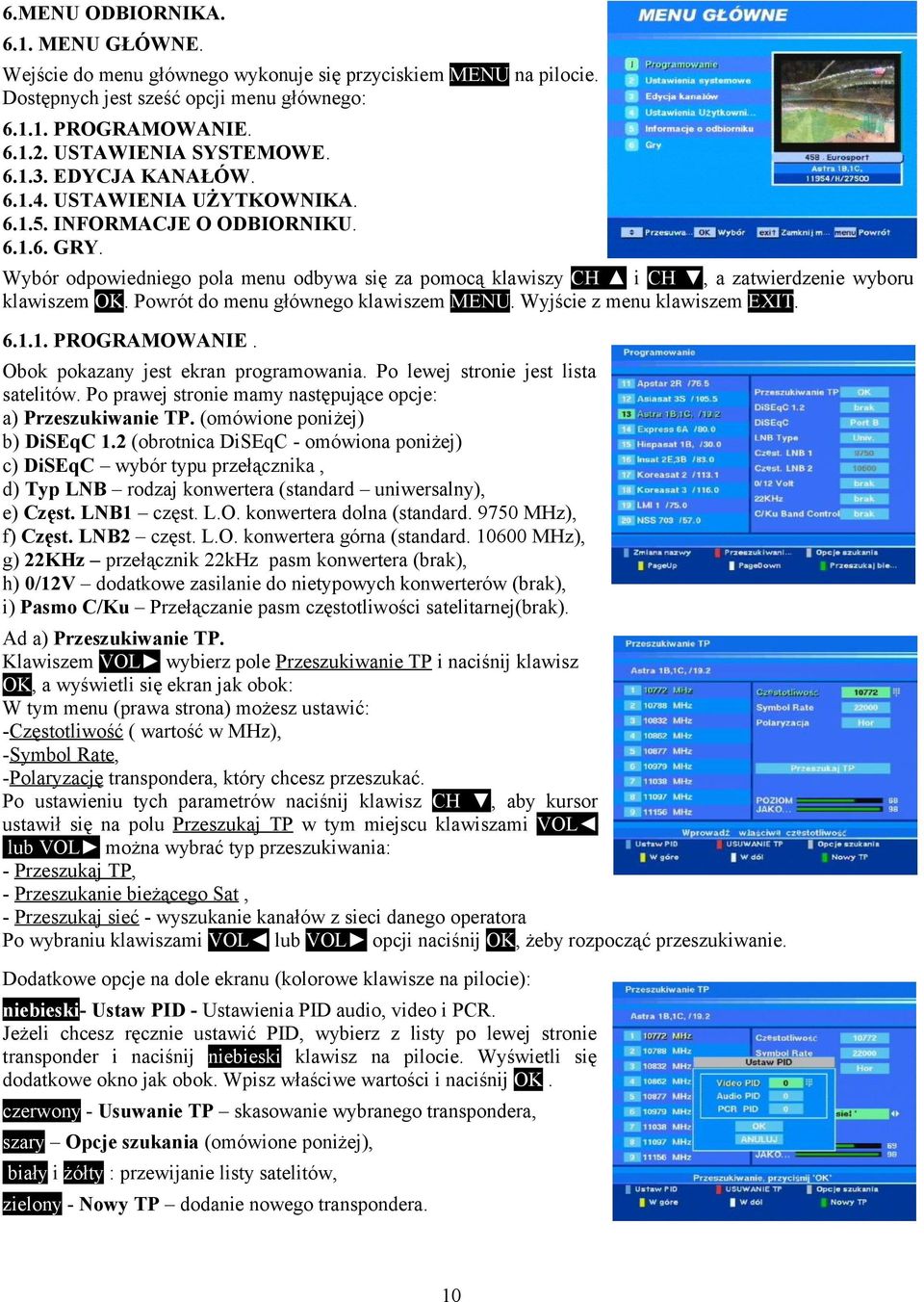

10 6.MENU ODBIORNIKA MENU GŁÓWNE. Wejście do menu głównego wykonuje się przyciskiem MENU na pilocie. Dostępnych jest sześć opcji menu głównego: PROGRAMOWANIE USTAWIENIA SYSTEMOWE EDYCJA KANAŁÓW USTAWIENIA UŻYTKOWNIKA INFORMACJE O ODBIORNIKU GRY. Wybór odpowiedniego pola menu odbywa się za pomocą klawiszy CH i CH, a zatwierdzenie wyboru klawiszem OK. Powrót do menu głównego klawiszem MENU. Wyjście z menu klawiszem EXIT PROGRAMOWANIE. Obok pokazany jest ekran programowania. Po lewej stronie jest lista satelitów. Po prawej stronie mamy następujące opcje: a) Przeszukiwanie TP. (omówione poniżej) b) DiSEqC 1.2 (obrotnica DiSEqC - omówiona poniżej) c) DiSEqC wybór typu przełącznika, d) Typ LNB rodzaj konwertera (standard uniwersalny), e) Częst. LNB1 częst. L.O. konwertera dolna (standard MHz), f) Częst. LNB2 częst. L.O. konwertera górna (standard MHz), g) 22KHz przełącznik 22kHz pasm konwertera (brak), h) 0/12V dodatkowe zasilanie do nietypowych konwerterów (brak), i) Pasmo C/Ku Przełączanie pasm częstotliwości satelitarnej(brak). Ad a) Przeszukiwanie TP. Klawiszem VOL wybierz pole Przeszukiwanie TP i naciśnij klawisz OK, a wyświetli się ekran jak obok: W tym menu (prawa strona) możesz ustawić: -Częstotliwość ( wartość w MHz), -Symbol Rate, -Polaryzację transpondera, który chcesz przeszukać. Po ustawieniu tych parametrów naciśnij klawisz CH, aby kursor ustawił się na polu Przeszukaj TP w tym miejscu klawiszami VOL lub VOL można wybrać typ przeszukiwania: - Przeszukaj TP, - Przeszukanie bieżącego Sat, - Przeszukaj sieć - wyszukanie kanałów z sieci danego operatora Po wybraniu klawiszami VOL lub VOL opcji naciśnij OK, żeby rozpocząć przeszukiwanie. Dodatkowe opcje na dole ekranu (kolorowe klawisze na pilocie): niebieski- Ustaw PID - Ustawienia PID audio, video i PCR. Jeżeli chcesz ręcznie ustawić PID, wybierz z listy po lewej stronie transponder i naciśnij niebieski klawisz na pilocie. Wyświetli się dodatkowe okno jak obok. Wpisz właściwe wartości i naciśnij OK. czerwony - Usuwanie TP skasowanie wybranego transpondera, szary Opcje szukania (omówione poniżej), biały i żółty : przewijanie listy satelitów, zielony - Nowy TP dodanie nowego transpondera. 10

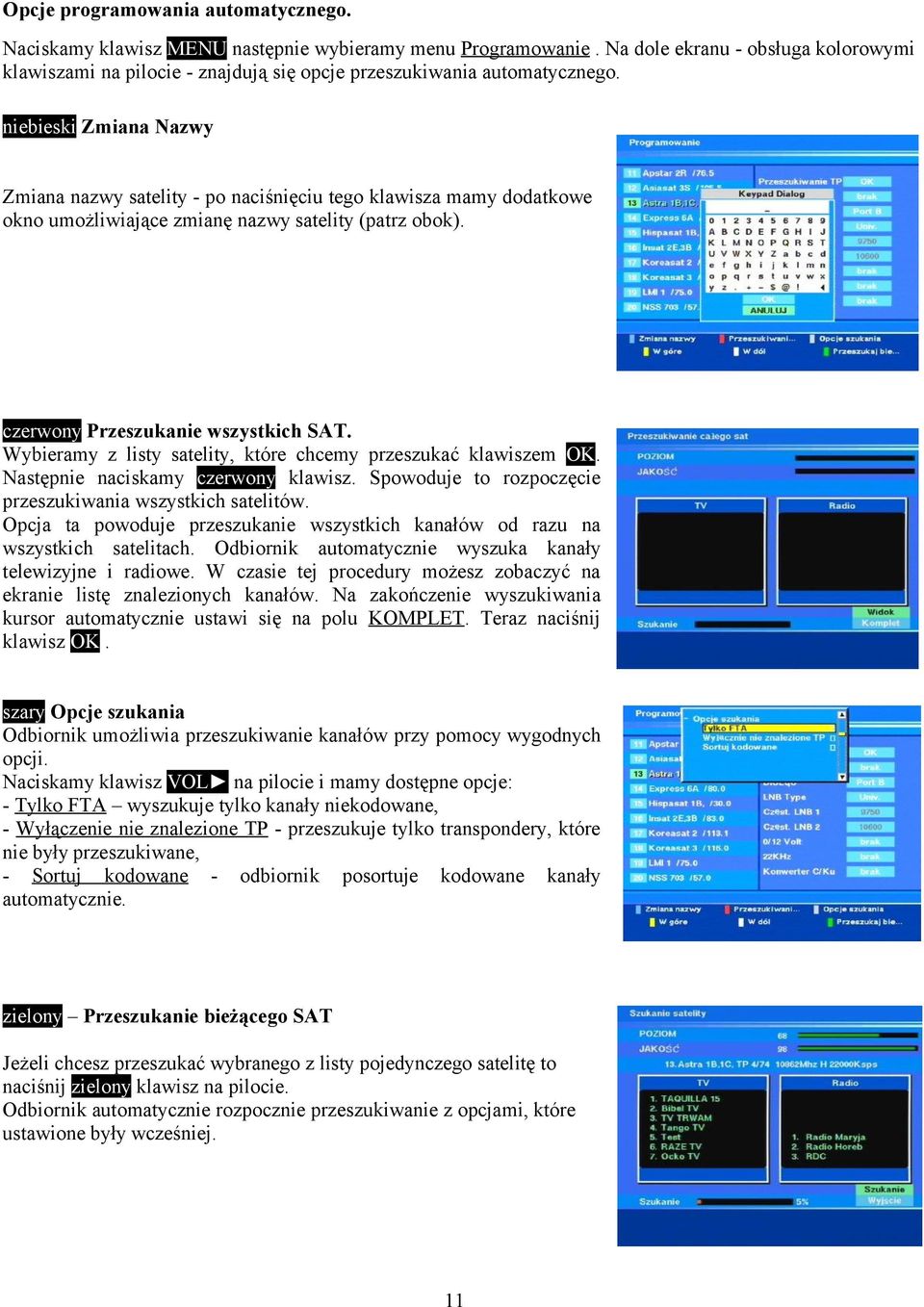

11 Opcje programowania automatycznego. Naciskamy klawisz MENU następnie wybieramy menu Programowanie. Na dole ekranu - obsługa kolorowymi klawiszami na pilocie - znajdują się opcje przeszukiwania automatycznego. niebieski Zmiana Nazwy Zmiana nazwy satelity - po naciśnięciu tego klawisza mamy dodatkowe okno umożliwiające zmianę nazwy satelity (patrz obok). czerwony Przeszukanie wszystkich SAT. Wybieramy z listy satelity, które chcemy przeszukać klawiszem OK. Następnie naciskamy czerwony klawisz. Spowoduje to rozpoczęcie przeszukiwania wszystkich satelitów. Opcja ta powoduje przeszukanie wszystkich kanałów od razu na wszystkich satelitach. Odbiornik automatycznie wyszuka kanały telewizyjne i radiowe. W czasie tej procedury możesz zobaczyć na ekranie listę znalezionych kanałów. Na zakończenie wyszukiwania kursor automatycznie ustawi się na polu KOMPLET. Teraz naciśnij klawisz OK. szary Opcje szukania Odbiornik umożliwia przeszukiwanie kanałów przy pomocy wygodnych opcji. Naciskamy klawisz VOL na pilocie i mamy dostępne opcje: - Tylko FTA wyszukuje tylko kanały niekodowane, - Wyłączenie nie znalezione TP - przeszukuje tylko transpondery, które nie były przeszukiwane, - Sortuj kodowane - odbiornik posortuje kodowane kanały automatycznie. zielony Przeszukanie bieżącego SAT Jeżeli chcesz przeszukać wybranego z listy pojedynczego satelitę to naciśnij zielony klawisz na pilocie. Odbiornik automatycznie rozpocznie przeszukiwanie z opcjami, które ustawione były wcześniej. 11

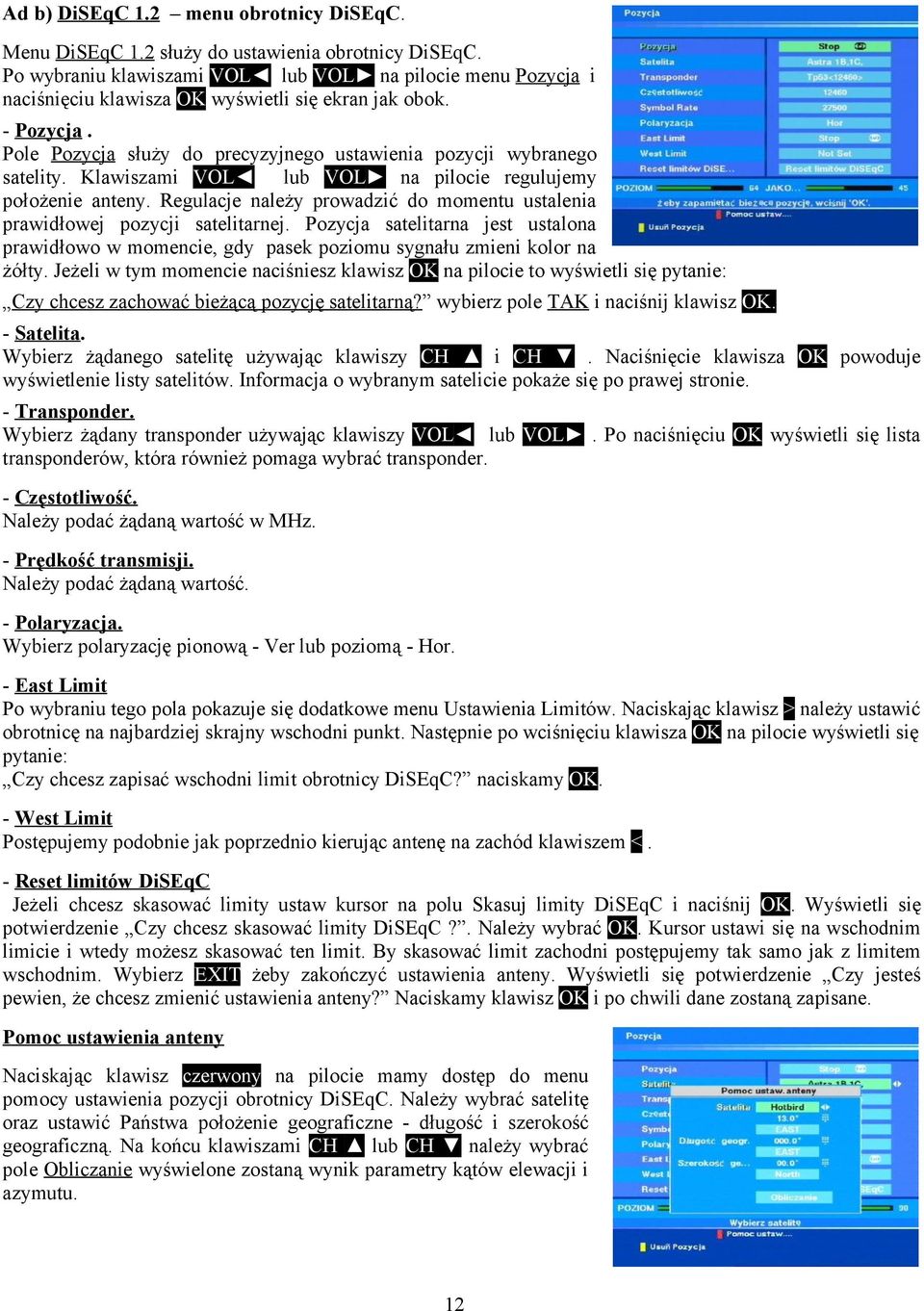

12 Ad b) DiSEqC 1.2 menu obrotnicy DiSEqC. Menu DiSEqC 1.2 służy do ustawienia obrotnicy DiSEqC. Po wybraniu klawiszami VOL lub VOL na pilocie menu Pozycja i naciśnięciu klawisza OK wyświetli się ekran jak obok. - Pozycja. Pole Pozycja służy do precyzyjnego ustawienia pozycji wybranego satelity. Klawiszami VOL lub VOL na pilocie regulujemy położenie anteny. Regulacje należy prowadzić do momentu ustalenia prawidłowej pozycji satelitarnej. Pozycja satelitarna jest ustalona prawidłowo w momencie, gdy pasek poziomu sygnału zmieni kolor na żółty. Jeżeli w tym momencie naciśniesz klawisz OK na pilocie to wyświetli się pytanie: Czy chcesz zachować bieżącą pozycję satelitarną? wybierz pole TAK i naciśnij klawisz OK. - Satelita. Wybierz żądanego satelitę używając klawiszy CH i CH. Naciśnięcie klawisza OK powoduje wyświetlenie listy satelitów. Informacja o wybranym satelicie pokaże się po prawej stronie. - Transponder. Wybierz żądany transponder używając klawiszy VOL lub VOL. Po naciśnięciu OK wyświetli się lista transponderów, która również pomaga wybrać transponder. - Częstotliwość. Należy podać żądaną wartość w MHz. - Prędkość transmisji. Należy podać żądaną wartość. - Polaryzacja. Wybierz polaryzację pionową - Ver lub poziomą - Hor. - East Limit Po wybraniu tego pola pokazuje się dodatkowe menu Ustawienia Limitów. Naciskając klawisz > należy ustawić obrotnicę na najbardziej skrajny wschodni punkt. Następnie po wciśnięciu klawisza OK na pilocie wyświetli się pytanie: Czy chcesz zapisać wschodni limit obrotnicy DiSEqC? naciskamy OK. - West Limit Postępujemy podobnie jak poprzednio kierując antenę na zachód klawiszem <. - Reset limitów DiSEqC Jeżeli chcesz skasować limity ustaw kursor na polu Skasuj limity DiSEqC i naciśnij OK. Wyświetli się potwierdzenie Czy chcesz skasować limity DiSEqC?. Należy wybrać OK. Kursor ustawi się na wschodnim limicie i wtedy możesz skasować ten limit. By skasować limit zachodni postępujemy tak samo jak z limitem wschodnim. Wybierz EXIT żeby zakończyć ustawienia anteny. Wyświetli się potwierdzenie Czy jesteś pewien, że chcesz zmienić ustawienia anteny? Naciskamy klawisz OK i po chwili dane zostaną zapisane. Pomoc ustawienia anteny Naciskając klawisz czerwony na pilocie mamy dostęp do menu pomocy ustawienia pozycji obrotnicy DiSEqC. Należy wybrać satelitę oraz ustawić Państwa położenie geograficzne - długość i szerokość geograficzną. Na końcu klawiszami CH lub CH należy wybrać pole Obliczanie wyświelone zostaną wynik parametry kątów elewacji i azymutu. 12

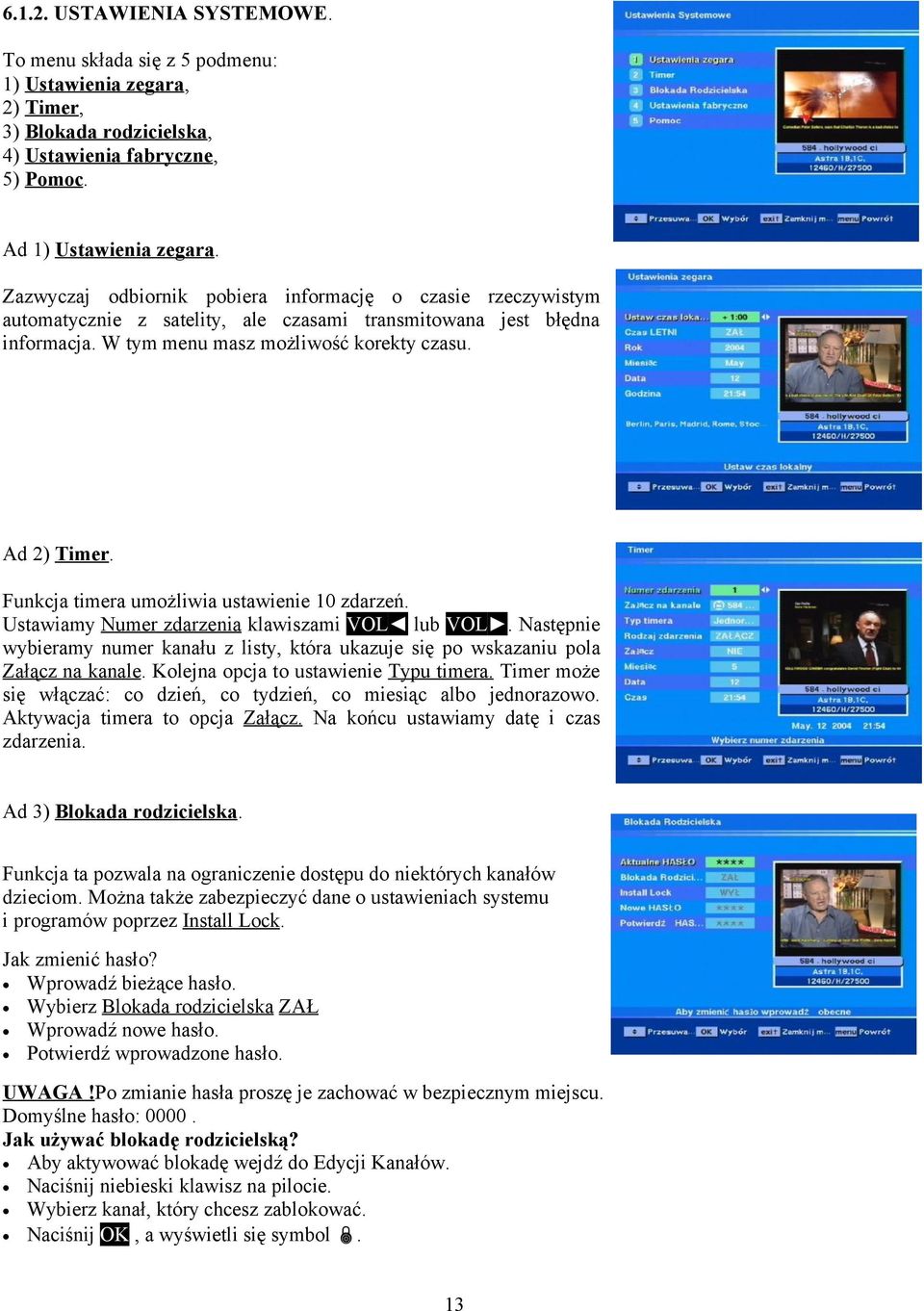

13 USTAWIENIA SYSTEMOWE. To menu składa się z 5 podmenu: 1) Ustawienia zegara, 2) Timer, 3) Blokada rodzicielska, 4) Ustawienia fabryczne, 5) Pomoc. Ad 1) Ustawienia zegara. Zazwyczaj odbiornik pobiera informację o czasie rzeczywistym automatycznie z satelity, ale czasami transmitowana jest błędna informacja. W tym menu masz możliwość korekty czasu. Ad 2) Timer. Funkcja timera umożliwia ustawienie 10 zdarzeń. Ustawiamy Numer zdarzenia klawiszami VOL lub VOL. Następnie wybieramy numer kanału z listy, która ukazuje się po wskazaniu pola Załącz na kanale. Kolejna opcja to ustawienie Typu timera. Timer może się włączać: co dzień, co tydzień, co miesiąc albo jednorazowo. Aktywacja timera to opcja Załącz. Na końcu ustawiamy datę i czas zdarzenia. Ad 3) Blokada rodzicielska. Funkcja ta pozwala na ograniczenie dostępu do niektórych kanałów dzieciom. Można także zabezpieczyć dane o ustawieniach systemu i programów poprzez Install Lock. Jak zmienić hasło? Wprowadź bieżące hasło. Wybierz Blokada rodzicielska ZAŁ Wprowadź nowe hasło. Potwierdź wprowadzone hasło. UWAGA!Po zmianie hasła proszę je zachować w bezpiecznym miejscu. Domyślne hasło: Jak używać blokadę rodzicielską? Aby aktywować blokadę wejdź do Edycji Kanałów. Naciśnij niebieski klawisz na pilocie. Wybierz kanał, który chcesz zablokować. Naciśnij OK, a wyświetli się symbol. 13

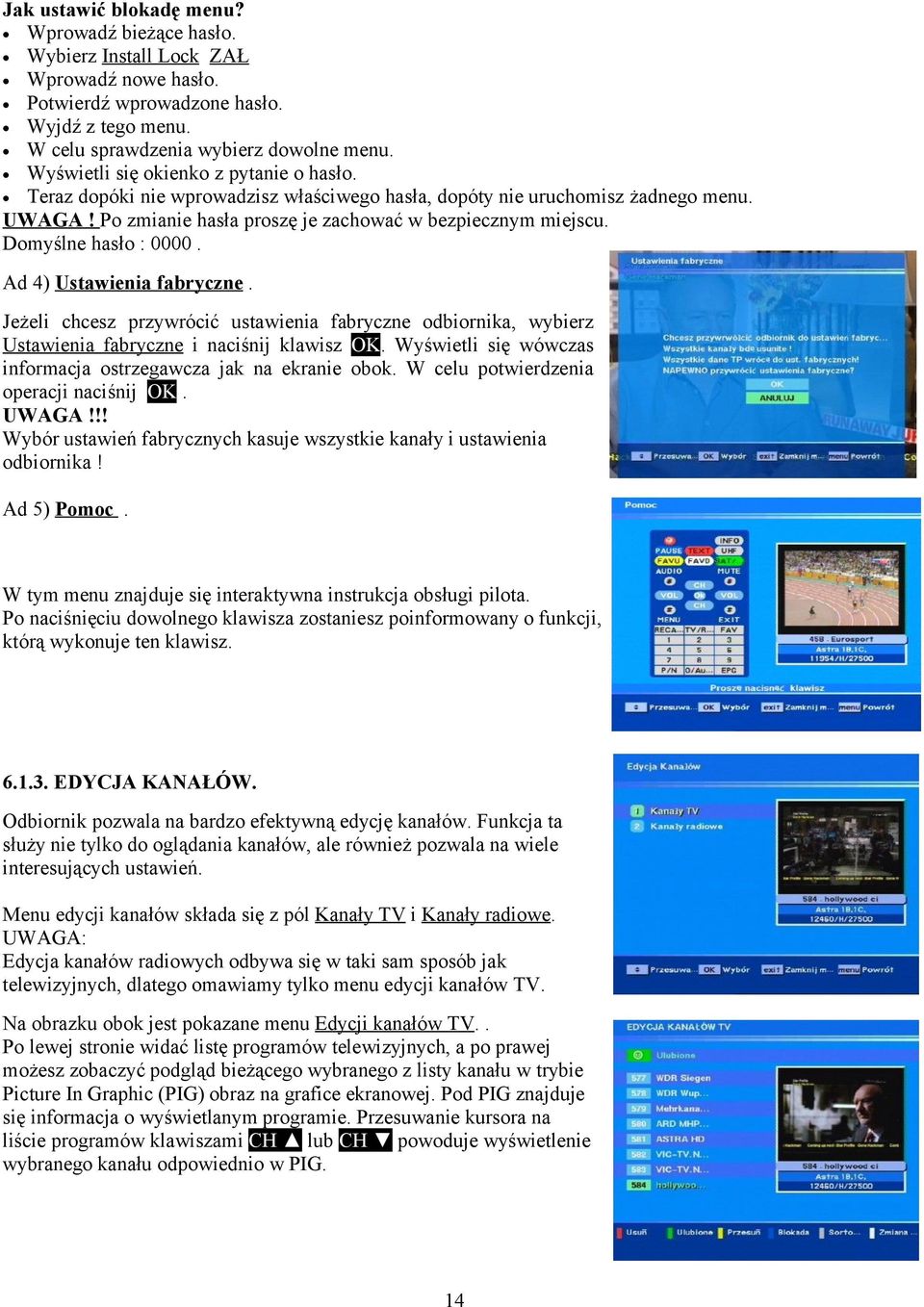

14 Jak ustawić blokadę menu? Wprowadź bieżące hasło. Wybierz Install Lock ZAŁ Wprowadź nowe hasło. Potwierdź wprowadzone hasło. Wyjdź z tego menu. W celu sprawdzenia wybierz dowolne menu. Wyświetli się okienko z pytanie o hasło. Teraz dopóki nie wprowadzisz właściwego hasła, dopóty nie uruchomisz żadnego menu. UWAGA! Po zmianie hasła proszę je zachować w bezpiecznym miejscu. Domyślne hasło : Ad 4) Ustawienia fabryczne. Jeżeli chcesz przywrócić ustawienia fabryczne odbiornika, wybierz Ustawienia fabryczne i naciśnij klawisz OK. Wyświetli się wówczas informacja ostrzegawcza jak na ekranie obok. W celu potwierdzenia operacji naciśnij OK. UWAGA!!! Wybór ustawień fabrycznych kasuje wszystkie kanały i ustawienia odbiornika! Ad 5) Pomoc. W tym menu znajduje się interaktywna instrukcja obsługi pilota. Po naciśnięciu dowolnego klawisza zostaniesz poinformowany o funkcji, którą wykonuje ten klawisz EDYCJA KANAŁÓW. Odbiornik pozwala na bardzo efektywną edycję kanałów. Funkcja ta służy nie tylko do oglądania kanałów, ale również pozwala na wiele interesujących ustawień. Menu edycji kanałów składa się z pól Kanały TV i Kanały radiowe. UWAGA: Edycja kanałów radiowych odbywa się w taki sam sposób jak telewizyjnych, dlatego omawiamy tylko menu edycji kanałów TV. Na obrazku obok jest pokazane menu Edycji kanałów TV.. Po lewej stronie widać listę programów telewizyjnych, a po prawej możesz zobaczyć podgląd bieżącego wybranego z listy kanału w trybie Picture In Graphic (PIG) obraz na grafice ekranowej. Pod PIG znajduje się informacja o wyświetlanym programie. Przesuwanie kursora na liście programów klawiszami CH lub CH powoduje wyświetlenie wybranego kanału odpowiednio w PIG. 14

15 Opcje edycji - kolorowe klawisze umieszczone na dole ekranu. Pod kolorowymi klawiszami mamy do dyspozycji sześć opcji : czerwony Usuń - kasowanie kanału, zielony Ulubione - wybór ulubionych, żółty Przesuń zmiana pozycji kanału, niebieski Blokada blokada kanału, szary Sortowanie sortowanie kanałów, biały Zmiana nazwy zmiana nazwy programu. a) Usuń. W menu edycji kanałów możesz wejść w tryb kasowania naciskając czerwony klawisz. Tryb kasowania składa się z kilku opcji : Usuń kanał kasowanie pojedynczych programów, USUWANIE TP kasowanie programów w obrębie transpondera, Usuń satelitę kasowanie programów w obrębie danego satelity, Usuń wszystko kasowanie globalne wykasowanie wszystkich programów. Wybór powyższych opcji odbywa się przez kolejne szybkie naciśnięcie czerwonego klawisza na pilocie. W celu skasowania danego kanału należy najpierw wybrać go z listy klawiszami CH lub CH, następnie nacisnąć czerwony klawisz i OK. Numer kanału będzie skreślony znakiem X. Jeżeli chcesz anulować wybór naciśnij ponownie OK wtedy zniknie znak X. Jeżeli zdecydowałeś się skasować kanał naciśnij klawisz EXIT. Wybrany numer kanału zniknął z listy. OSTRZEŻENIE! Skasowanych kanałów nie można odzyskać, dopóki nie przeprowadzi się ponownego wyszukiwania. b) Ulubione. Kolejną funkcją w menu edycji kanałów jest budowanie list ulubionych kanałów. Można utworzyć osiem list i nadać im własne nazwy. W celu zaznaczenia danego kanału jako ulubiony należy najpierw wybrać go z listy klawiszami CH lub CH, następnie nacisnąć zielony klawisz i OK. Potwierdzenie wyboru kanału to znak obok nazwy programu. Jeżeli chcesz wykluczyć kanał z listy ulubionych naciśnij ponownie OK, a znak zniknie. Po zaznaczeniu grupy kanałów możemy wyjść z tego menu klawiszem EXIT.Dane zostaną zapisane automatycznie. W celu sprawdzenia naszej nowej listy wchodzimy w tryb kanałów ulubionych klawiszem FAV na pilocie. Jak zbudować grupę kanałów ulubionych? Po wejściu do menu edycji kanałów dostępna jest tylko główna lista ulubionych. Po kolejnym naciśnięciu zielonego klawisza mamy dostęp do kolejnych list. Możemy utworzyć: listy programów muzycznych, filmowych, dla dzieci, sportowych, informacyjnych, o modzie, itp. Jak zmienić nazwę listy kanałów ulubionych? W menu edycji kanałów po wybraniu grupy kanałów ulubionych poprzez naciśnięcie zielonego klawisza wybieramy listę, dla której chcemy zmienić nazwę. Następnie naciskamy klawisz szary i z dodatkowego menu wybieramy opcję Zmiana nazwy grupy ulubionych. Wyświetli się dodatkowe okienko z klawiaturą, gdzie można wprowadzić nową nazwę. 15

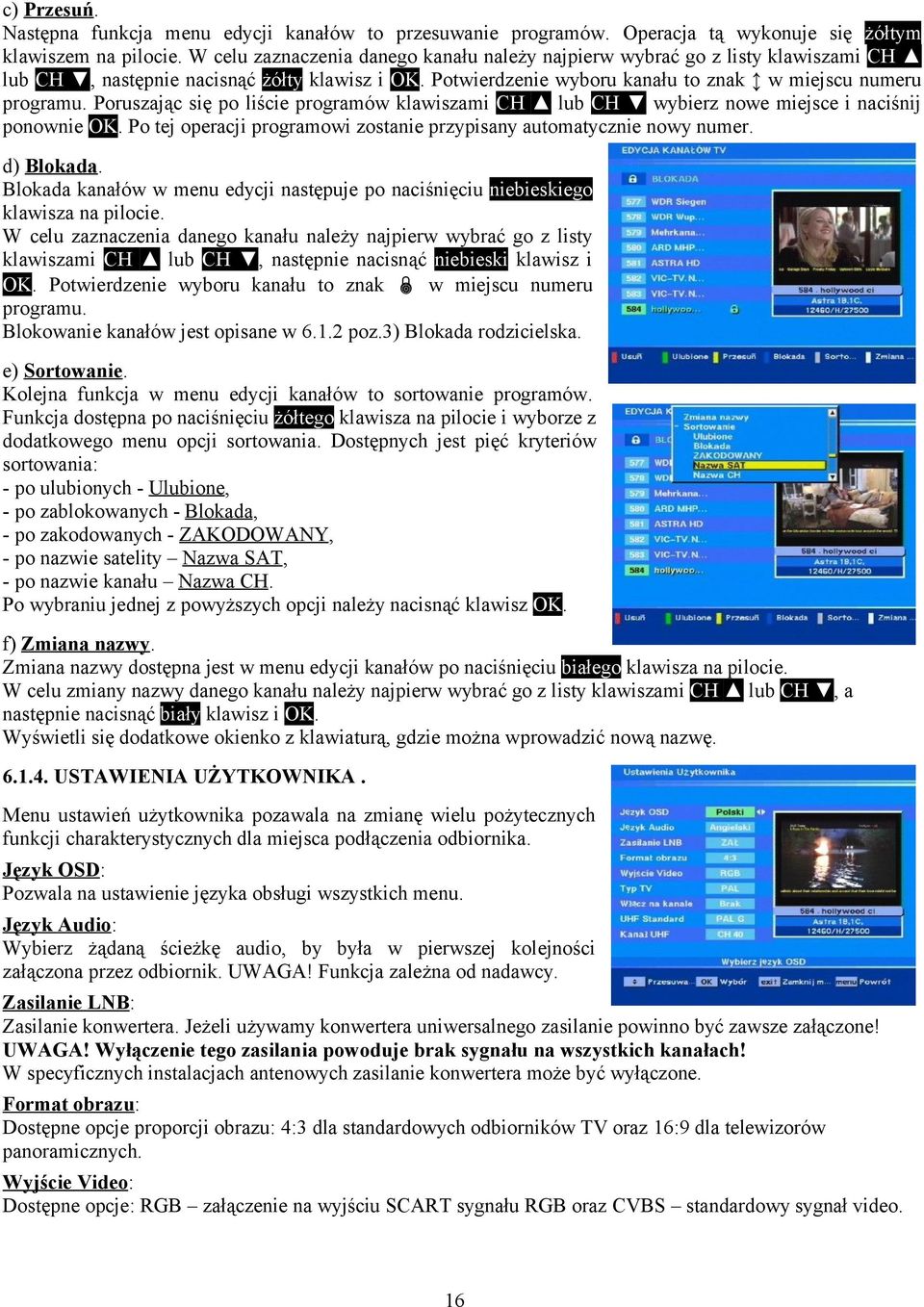

16 c) Przesuń. Następna funkcja menu edycji kanałów to przesuwanie programów. Operacja tą wykonuje się żółtym klawiszem na pilocie. W celu zaznaczenia danego kanału należy najpierw wybrać go z listy klawiszami CH lub CH, następnie nacisnąć żółty klawisz i OK. Potwierdzenie wyboru kanału to znak w miejscu numeru programu. Poruszając się po liście programów klawiszami CH lub CH wybierz nowe miejsce i naciśnij ponownie OK. Po tej operacji programowi zostanie przypisany automatycznie nowy numer. d) Blokada. Blokada kanałów w menu edycji następuje po naciśnięciu niebieskiego klawisza na pilocie. W celu zaznaczenia danego kanału należy najpierw wybrać go z listy klawiszami CH lub CH, następnie nacisnąć niebieski klawisz i OK. Potwierdzenie wyboru kanału to znak w miejscu numeru programu. Blokowanie kanałów jest opisane w poz.3) Blokada rodzicielska. e) Sortowanie. Kolejna funkcja w menu edycji kanałów to sortowanie programów. Funkcja dostępna po naciśnięciu żółtego klawisza na pilocie i wyborze z dodatkowego menu opcji sortowania. Dostępnych jest pięć kryteriów sortowania: - po ulubionych - Ulubione, - po zablokowanych - Blokada, - po zakodowanych - ZAKODOWANY, - po nazwie satelity Nazwa SAT, - po nazwie kanału Nazwa CH. Po wybraniu jednej z powyższych opcji należy nacisnąć klawisz OK. f) Zmiana nazwy. Zmiana nazwy dostępna jest w menu edycji kanałów po naciśnięciu białego klawisza na pilocie. W celu zmiany nazwy danego kanału należy najpierw wybrać go z listy klawiszami CH lub CH, a następnie nacisnąć biały klawisz i OK. Wyświetli się dodatkowe okienko z klawiaturą, gdzie można wprowadzić nową nazwę USTAWIENIA UŻYTKOWNIKA. Menu ustawień użytkownika pozawala na zmianę wielu pożytecznych funkcji charakterystycznych dla miejsca podłączenia odbiornika. Język OSD: Pozwala na ustawienie języka obsługi wszystkich menu. Język Audio: Wybierz żądaną ścieżkę audio, by była w pierwszej kolejności załączona przez odbiornik. UWAGA! Funkcja zależna od nadawcy. Zasilanie LNB: Zasilanie konwertera. Jeżeli używamy konwertera uniwersalnego zasilanie powinno być zawsze załączone! UWAGA! Wyłączenie tego zasilania powoduje brak sygnału na wszystkich kanałach! W specyficznych instalacjach antenowych zasilanie konwertera może być wyłączone. Format obrazu: Dostępne opcje proporcji obrazu: 4:3 dla standardowych odbiorników TV oraz 16:9 dla telewizorów panoramicznych. Wyjście Video: Dostępne opcje: RGB załączenie na wyjściu SCART sygnału RGB oraz CVBS standardowy sygnał video. 16

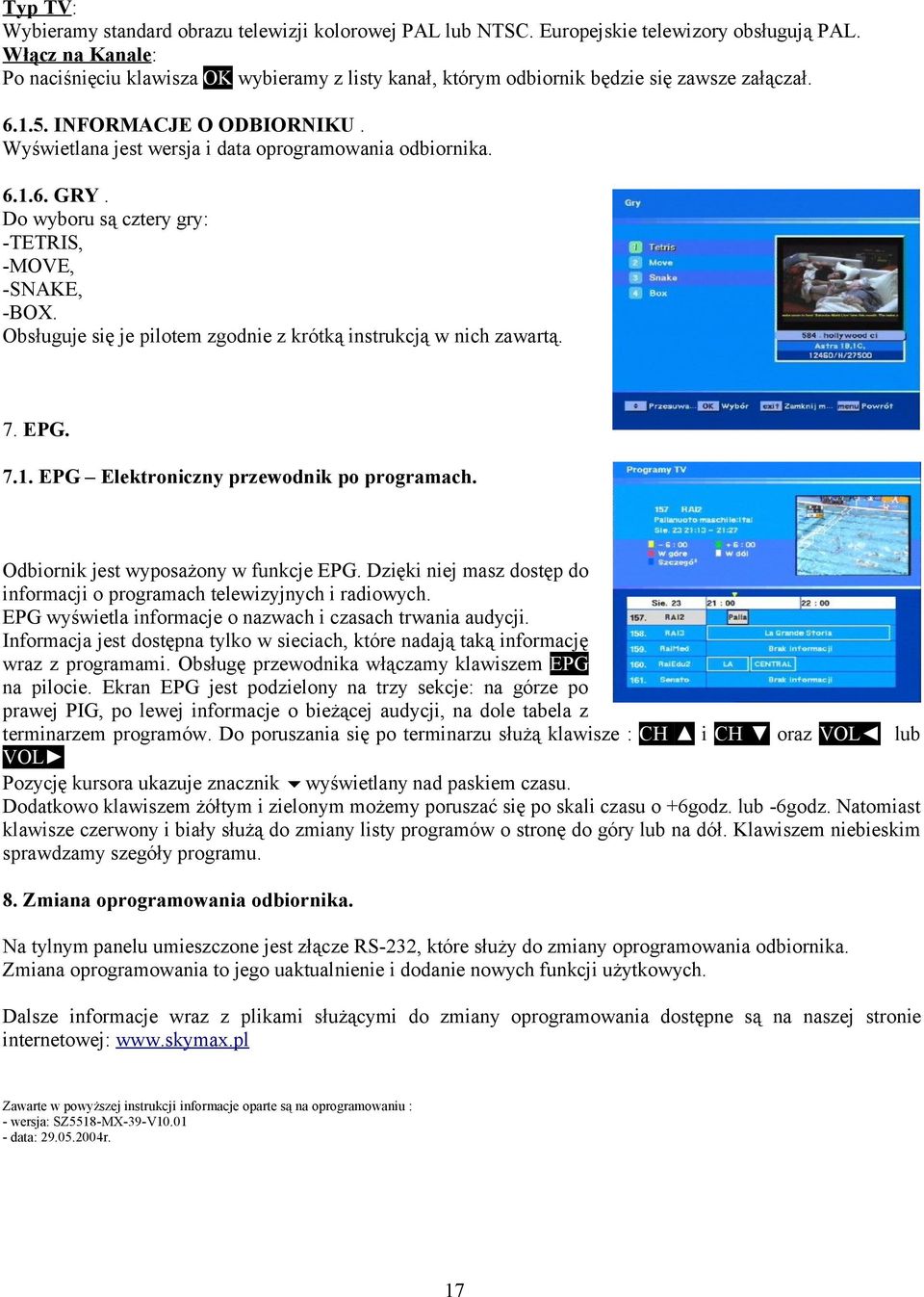

17 Typ TV: Wybieramy standard obrazu telewizji kolorowej PAL lub NTSC. Europejskie telewizory obsługują PAL. Włącz na Kanale: Po naciśnięciu klawisza OK wybieramy z listy kanał, którym odbiornik będzie się zawsze załączał INFORMACJE O ODBIORNIKU. Wyświetlana jest wersja i data oprogramowania odbiornika GRY. Do wyboru są cztery gry: -TETRIS, -MOVE, -SNAKE, -BOX. Obsługuje się je pilotem zgodnie z krótką instrukcją w nich zawartą. 7. EPG EPG Elektroniczny przewodnik po programach. Odbiornik jest wyposażony w funkcje EPG. Dzięki niej masz dostęp do informacji o programach telewizyjnych i radiowych. EPG wyświetla informacje o nazwach i czasach trwania audycji. Informacja jest dostępna tylko w sieciach, które nadają taką informację wraz z programami. Obsługę przewodnika włączamy klawiszem EPG na pilocie. Ekran EPG jest podzielony na trzy sekcje: na górze po prawej PIG, po lewej informacje o bieżącej audycji, na dole tabela z terminarzem programów. Do poruszania się po terminarzu służą klawisze : CH i CH oraz VOL lub VOL Pozycję kursora ukazuje znacznik wyświetlany nad paskiem czasu. Dodatkowo klawiszem żółtym i zielonym możemy poruszać się po skali czasu o +6godz. lub -6godz. Natomiast klawisze czerwony i biały służą do zmiany listy programów o stronę do góry lub na dół. Klawiszem niebieskim sprawdzamy szegóły programu. 8. Zmiana oprogramowania odbiornika. Na tylnym panelu umieszczone jest złącze RS-232, które służy do zmiany oprogramowania odbiornika. Zmiana oprogramowania to jego uaktualnienie i dodanie nowych funkcji użytkowych. Dalsze informacje wraz z plikami służącymi do zmiany oprogramowania dostępne są na naszej stronie internetowej: Zawarte w powyższej instrukcji informacje oparte są na oprogramowaniu : - wersja: SZ5518-MX-39-V data: r. 17
