1 FILTRY STUDZIENNE I RURY NASADOWE ZE STALI STÜWA Sp. z o.o.

2 TREŚĆ Filtry mostkowe Filtry stalowe ze szczeliną ciągłą Akcesoria Narzędzia montażowe

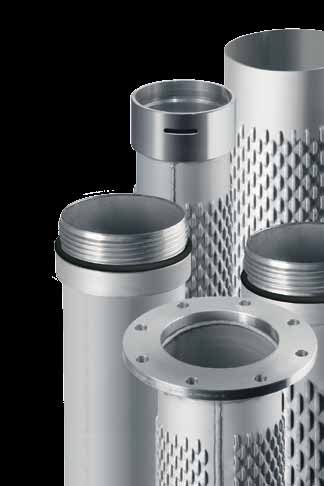

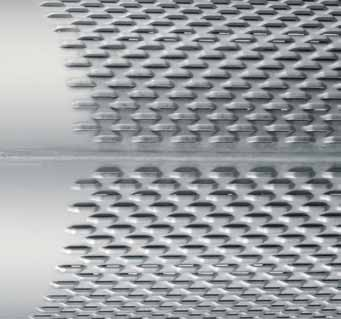

3 65-5 Zielona Góra tel.: tel.: Filtry mostkowe / rury nasadowe FILTRY MOSTKOWE I RURY NASADOWE Filtry mostkowe i rury nasadowe firmy STÜWA przodują pod względem stabilności i jakości materiału. Mają wiele zalet: Zalety Standardowa produkcja do 6 m bez spoin obwodowych. Spoina podłużna spawana wewnątrz i na zewnątrz Wysoka stabilność mechaniczna dzięki specjalnemu rozmieszczeniu szczelin Możliwe szerokości szczelin od 0,5 mm (zależnie od grubości ścianki) Możliwe ścianki o dużych grubościach do 12 mm Wysokie bezpieczeństwo montażu Korzystny i ekonomiczny montaż Możliwość wykonania specjalnych długości Duże otwarte powierzchnie filtrów Wspaniała zdolność regeneracji Filtry i rury nasadowe z różnymi łącznikami Filtry z powłoką Rilsan Filtry z okładziną żwirową V1-K03-SBF

4 65-5 Zielona Góra tel.: tel.: Filtry mostkowe / rury nasadowe MATERIAŁY Materiał wyjściowy Stal szlachetna, różnej jakości w zależności od jakości wody gruntowej i temperatury. Stal czarna, przede wszystkim S235JR (ST3-2) lub podobna stal dająca się dobrze spawać. Stosowana do studni opuszczanych. Nie nadaje się do wody pitnej. Stal cynkowana, S235JR (ST3-2) jako materiał podstawowy. Warunkowo nadaje się do wody pitnej. Stal powlekana tworzywem sztucznym, S235JR (ST3-2) jako materiał podstawowy, pokryta powłoką rilsan nadaje się do wody pitnej. Spełnia wymagania zawarte w zaleceniach Federalnego Urzędu Zdrowia dotyczące stosowania tworzy sztucznych do wody pitnej. Własności i przydatność stali szlachetnej Numer materiałowy (X5CrNi1-10), AISI 304 (V2A) Stal jest odporna na wodę i lekko zanieczyszczone ścieki oraz kwasy słabo organiczne i nieorganiczne. Ogólnie odporna do wartości ph 4,5 w środkach szkodliwych o niskiej zawartości chlorków. Numer materiałowy (X2CrNi19-11), AISI 304L (V2A) Podobne własności jak , jednak mniejsza zawartość węgla, dzięki czemu istnieje zwiększona odporność na korozję międzykrystaliczną, która może powstać na przykład w czasie procesu spawania. Numer materiałowy (X2CrNi1-9), AISI 304L (V2A) Podobne własności jak , jednak z nieznacznie mniejszą zawartością Ni. Numer materiałowy (X6CrNiTi1-10) (V2A) Stal V2A, dodatkowo posiada wspaniałą odporność na wiele agresywnych środowisk, poza tym odznacza się dobrą ciągliwością. Numer materiałowy (X2CrNiMo1-13-2), AISI 316L, (V4A) Ogólna wytrzymałość wyższa niż stali V2A, przede wszystkim również w przypadku wyższej zawartości chlorków. Odporność na korozję międzykrystaliczną jest zagwarantowana dzięki limitowanej zawartości węgla. Numer materiałowy (X6CrNiMoTi1-12-2), AISI 316Ti, (V4A) Podobne własności jak , jednak rękojmia wytrzymałości na korozję międzykrystaliczną dzięki zawartości tytanu. Numer materiałowy (X2CrNiMoN22-5-3) Duplex Ta stal typu duplex odznacza się przede wszystkim wysoką odpornością na korozję wżerową i korozję naprężeniową w środowiskach neutralnych i zawierających chlor; a zatem dobrą odpornością na wodę morską. Numer materiałowy (X1CrNiMoCuN ) Wysoka odporność na środowiska fosforowe i kwaśne siarkowe przy jednoczesnym zanieczyszczeniu chlorkami. Więcej informacji na temat jakości materiału po złożeniu zapytania V1-K03-SBF

5 65-5 Zielona Góra tel.: tel.: Filtry mostkowe / rury nasadowe ŁĄCZNIKI 1 2 Wybór właściwego łącznika Wybór łączników zależy w większej części od wymagań technicznych takich jak obciążenie rozciągające, wytrzymałość na ściskanie i wytyczne dla budów dotyczące instalacji. Poza tym należy pamiętać o średnicy zewnętrznej danego łącznika. Jest ona większa niż średnica rury. Przegląd typów łączników Szybkozłącze ZSM z prętem ścinanym 2 Połączenie na gwint okrągły 3 Połączenie kołnierzowe 4 Połączenie z blaszkami do przykręcenia 5 Połączenie gwintowe typu API 6 Połączenie z gniazdem ścinanym Połączenie z blaszkami do przyspawania V1-K03-SBF

6 65-5 Zielona Góra tel.: tel.: Filtry mostkowe / rury nasadowe ŁĄCZNIKI 2 2 Łączniki średnica zewnętrzna d3 Średnica znamionowa DN Blaszka do spawania Blaszka do przykręcenia z łbem śruby Norma zakładowa Gniazdo ścinane Norma zakładowa Gwint okrągły ZSM Gwint API Kołnierze DIN Łączniki średnica wewnętrzna d2 Blaszka do spawania Blaszka do przykręcenia Norma zakładowa Połączenie z gniazdem ścinanym Norma zakładowa Gwint okrągły ISO ZSM Gwint API Kołnierze DIN ZSM DIN d2 Gwint okrągły DIN i ISO/API d2 Blaszka do przykręcania DIN d 3 d 2 Blaszka do spawania DIN d 3 d 2 Pręt ścinany Pierścień uszczelniający Pierścień uszczelniający S1 S1 d3 d3 S 1 S 1 Gwint API Kołnierze DIN S1 d3 Nakrętka z łbem sześciokątnym M16 DIN Podkładka 1 DIN 125 nr St Uszczelka Nakrętka z łbem sześciokątnym M16 S 1 d 3 d V1-K03-SBF

7 65-5 Zielona Góra rury nasadowe tel.: tel.: DANE TECHNICZNE 1 4 Wymiary rury zgodnie z ISO/API Średnica znamionowa DN Ø trzpienia kontrolnego Ø zewn. 114,0 16,3 219,1 23,0 323,9 355,6 406,4/404 50,0/44 610,0 13/ /964 Grubość ścianki Wytrzymałość na ciśnienie zewnętrzne rur nasadowych ze stali/stali szlachetnej Średnica znamionowa Grubość ścianki [cal] 2 2, Wytrzymałość na ciśnienie zewnętrzne 3 ½,9 4 ½ 114,3 5 12,0 5 ½ 139, 6 5 / 16,3 1, 5 / 193, 5 / 219, , 52 3,6 36 2, / 244,5 10 ¾ 23,0 11 ¾ 29,4 12 ¾ 323, / 339, Większe wymiary po złożeniu zapytania. Tabela z katalogu Butting Wydanie 222/1999 S ,4 4 3,3 3 2,6 32 2, ,4 1 3 / 43, , , [PSI/bar] Obliczono zgodnie z API Bul 5C3 Wartość wytrzymałości: 25 N/mm2 (4000 PSI) porównywalne z materiałem API H40 Wytrzymałość na ciśnienie zewnętrzne w barach (min.) V1-K03-SBF

8 filtry mostkowe STÜWA Sp. z o.o Zielona Góra tel.: tel.: Internet: info@stuewa.de DANE TECHNICZNE 2 4 Wymiary rury zgodnie z ISO/API Średnica znamionowa DN Ø trzpienia kontrolnego Ø zewn. 114,0 16,3 219,1 23,0 323,9 355,6 406,4/404 50,0/44 610,0 Grubość ścianki Przepust dla filtrów mostkowych wysokiej wydajności / /964 h S1 3,0,50 1,0 16,10 1,5 25,40 2,0 32,32 Więcej informacji na temat grubości ścianek po złożeniu zapytania. Rury o długości do 6 m są wykonywane bez spoiny obwodowej. Do 35% otwartej powierzchni. Otwory szczelin mostkowych mogą wykazywać tolerancję ± 0,2 mm, a zatem powyższe wartości dla powierzchni otwartych są podane jako wartości przybliżone. Filtry studzienne z okładziną żwirową Średnica znamionowa DN [Zoll] b w t 0,5 w 3a t a 2 [%] b k 2a a1 Przepustfi 1a Otwarcie mostka h h Grubość ścianki s1 S1 Minimalny otwór filtrów cynkowanych lub pokrytych powłoką rilsanową wynosi ok. 2 mm, gdyż w przeciwnym razie otwory mostka mogłyby się zatkać wskutek procesu powlekania. Filtry studzienne z okładziną żwirową umożliwiają montaż bez obsypki żwirowej. Zalety tego typu filtrów to: szczupła średnica, równomierna ziarnistość, duża porowatość. Ø zewn. z płaszczem żwirowym d Okładzina Kiesbelagżwirowa d V1-K03-SBF

9 65-5 Zielona Góra filtry mostkowe tel.: tel.: DANE TECHNICZNE 3 4 Przepust dla normalnych filtrów mostkowych DIN 4922, Część 1 Rozmiar narzędzia [a1] Grubość ścianki [s1] Otwarcie mostka [h] Środkowa długość szczeliny [a2] Szerokość szczeliny [w] Podział długości [t] Mostek boczny [b] Przepust ok. [fi %] [%] 1,0 1, ,5 9,04 1,5 19, ,5 14,11 3,0 2,0 20, ,5 1,14 2,5 20, ,5 23,5 1 3,0 21, ,5 2,33 1,0 1, ,5,39 1,5 19, ,5 13,0 4,0 2,0 20, ,5 16,94 2,5 20, ,5 22,03 3,0 21, ,5 25,59 Rozmiar narzędzia [a1] Grubość ścianki [s1] Otwarcie mostka [h] Środkowa długość szczeliny [a2] Szerokość szczeliny [w] Podział długości [t] Mostek boczny [b] Przepust ok. [fi %] [%] 1,0 21,50 45,5 6,5 1,5 22,25 4,5 9,59 2,0 23,00 4,5 13,21 4,0 2,5 23,5 51,5 16,05 3,0 24,50 51,5 19,6 3,5 25,25 54,5 22,50 4,0 26,00 54,5 26,56 1,0 21,50 4,5 6,1 1,5 22,25 51,5 9,02 2,0 23,00 51,5 12, ,0 2,5 23,5 54,5 15,1 3,0 24,50 54,5 1, 3,5 25,25 5,5 21,33 4,0 26,00 5,5 25,1 1,0 21,50 51,5 5,1 1,5 22,25 54,5,52 2,0 23,00 54,5 11,4 6,0 2,5 23,5 5,5 14,3 3,0 24,50 5,5 1,9 3,5 25,25 60,5 20,25 4,0 26,00 60,5 23,90 Tolerancja szerokości szczeliny zgodnie z DIN wynosi ± 0,2 mm, a zatem powyższe wartości dla powierzchni otwartych są podane jako wartości przybliżone. Minimalny otwór filtrów cynkowanych lub pokrytych powłoką rilsanową wynosi ok. 2 mm, gdyż w przeciwnym razie otwory mostka mogłyby się zatkać wskutek procesu powlekania V1-K03-SBF

10 filtry mostkowe STÜWA Sp. z o.o Zielona Góra tel.: tel.: Internet: info@stuewa.de DANE TECHNICZNE 4 4 Przepust dla normalnych filtrów mostkowych DIN 4922, Część 1 Rozmiar narzędzia [a1] Grubość ścianki [s1] Otwarcie mostka [h] Środkowa długość szczeliny [a2] Szerokość szczeliny [w] Podział długości [t] Mostek boczny [b] Przepust ok. [fi %] [%] 1,0 25,5 60 5,2 5,0 24 6,0,0 1,5 26,62 60,9 2,0 2, ,64 2,5 2, ,32 3,0 29, ,2 3,5 30, ,3 4,0 31, ,96 1,0 25,5 63 5,45 1,5 26,62 63,46 2,0 2, ,11 2,5 2, ,0 3,0 29, ,96 3,5 30, ,53 4,0 31, ,96 1,0 25,5 69 4,9 1,5 26,62 69,2 2,0 2, ,1 2,5 2,3 5 12,60 3,0 29, ,60 3,5 30,12 1,03 4,0 31,00 21,19 Rury o długości do 6 m są wykonywane bez spoiny obwodowej. S1 t 3a t 2a b h k w a2 b a1 w 1a Minimalny otwór filtrów cynkowanych lub pokrytych powłoką rilsanową wynosi ok. 2 mm, gdyż w przeciwnym razie otwory mostka mogłyby się zatkać wskutek procesu powlekania. h Tolerancja szerokości szczeliny zgodnie z DIN wynosi ± 0,2 mm, a zatem powyższe wartości dla powierzchni otwartych są podane jako wartości przybliżone. S V1-K03-SBF

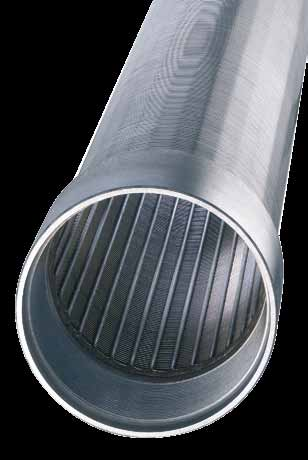

11 65-5 Zielona Góra tel.: tel.: Filtry stalowe ze szczeliną ciągłą Filtry stalowe ze szczeliną ciągłą Filtry stalowe ze szczeliną ciągłą zostały wymyślone w USA już około 90 lat temu. Dzięki tej konstrukcji istnieje możliwość dopasowania szerokości szczelin przy najniższych tolerancjach do charakterystycznej linii uziarnienia danej warstwy wodonośnej oraz takiego ukształtowania szczelin, aby możliwe było optymalne odpiaszczanie podłoża skalnego. Zalety Własna produkcja Krótkie terminy dostaw Technologia Johnson Produkcja zgodnie z DIN 4935 Filtr stalowy ze szczeliną ciągłą stwarza optymalne warunki do rozwoju studni (gagaty, kolby, pompy). Energia kinetyczna wypływającej wody jest jeszcze zwiększana poprzez dyszowe działanie stożkowej szczeliny. Filtr stalowy typu Johnson ze swoimi rozszerzonymi do wewnątrz szczelinami nadaje się szczególnie do otworów wlotowych wody zawierającej drobne cząsteczki. W ten sposób można uniknąć zapchania V1-K03-WDF

12 65-5 Zielona Góra tel.: tel.: Filtry stalowe ze szczeliną ciągłą MATERIAŁY 1 1 Materiał wyjściowy Stal szlachetna, różnej jakości w zależności od jakości wody gruntowej i temperatury. Własności i przydatność Numer materiałowy (X5CrNi1-10), AISI 304 (V2A) Stal jest odporna na wodę i lekko zanieczyszczone ścieki oraz kwasy słabo organiczne i nieorganiczne. Ogólnie odporna do wartości ph 4,5 w środkach szkodliwych o niskiej zawartości chlorków. Numer materiałowy (X2CrNi19-11), AISI 304L Podobne własności jak , jednak mniejsza zawartość węgla, dzięki czemu istnieje zwiększona odporność na korozję międzykrystaliczną, która może powstać na przykład w czasie procesu spawania. Numer materiałowy (X2CrNi1-9), AISI 304L Podobne własności jak , jednak z nieznacznie mniejszą zawartością Ni. Numer materiałowy (X2CrNiMo1-13-2), AISI 316L, (V4A) Ogólna wytrzymałość wyższa niż stali V2A, przede wszystkim również w przypadku wyższej zawartości chlorków. Odporność na korozję międzykrystaliczną jest zagwarantowana dzięki limitowanej zawartości węgla. Numer materiałowy (X6CrNiTi1-10) Ta stal C2A posiada dodatkowo wspaniałą wytrzymałość na różnorodne agresywne środowiska. Poza tym materiał odznacza się dobrą ciągliwością. Numer materiałowy (X6CrNiMoTi1-12-2), AISI 316Ti, (V4A) Podobne własności jak , jednak rękojmia wytrzymałości na korozję międzykrystaliczną dzięki zwiększonej zawartości tytanu. Numer materiałowy (X2CrNiMoN22-5-3) Ta stal typu duplex odznacza się przede wszystkim wysoką odpornością na korozję wżerową i korozję naprężeniową w środowiskach neutralnych i zawierających chlor; a zatem dobrą odpornością na wodę morską. Więcej informacji na temat jakości materiału po złożeniu zapytania V1-K03-WDF

13 65-5 Zielona Góra tel.: tel.: Filtry stalowe ze szczeliną ciągłą ŁĄCZNIKI 1 2 Wybór właściwego łącznika Przegląd typów łączników Wybór łączników zależy w dużej części od wymagań technicznych takich jak obciążenie rozciągające, wytrzymałość na ściskanie i wytyczne dla budów dotyczące instalacji. Dlatego radzimy indywidualne zaprojektowanie tego wspólnie z nami. Poza tym należy pamiętać o średnicy zewnętrznej danego łącznika. Jest ona większa niż średnica rury. Wszystkie łączniki oczywiście dostarczamy pojedynczo Szybkozłącze ZSM 2 Połączenie na gwint okrągły 3 Połączenie typu API 4 Połączenie kołnierzowe 5 Połączenie z gwintem trapezowym i uszczelnieniem kształtowym PCV (możliwość dostawy również w stali szlachetnej) Łączniki Średnica zewnętrzna d3 zgodnie z DIN 4935 Średnica znamionowa DN Gwint okrągły ZSM Połączenie z gwintem trapezowym i uszczelnieniem kształtowym PCV Kołnierze DIN Łączniki Średnica zewnętrzna d3 zgodnie z API Średnica znamionowa DN Gwint API V1-K03-WDF

14 S 1 d 3 STÜWA Sp. z o.o Zielona Góra tel.: tel.: Filtry stalowe ze szczeliną ciągłą ŁĄCZNIKI 2 2 ZSM DIN Gwint okrągły DIN Połączenie gwintowe PCV* Gwint API ø d3 S1 Pręt ścinany Uszczelki Pierścień uszczelniający S1 ø d6 S1 ø d3 * alternatywnie gwint trapezowy w stali szlachetnej 1. Gwint okrągły - DIN Ta forma gwintu została wymyślona w Niemczech. W stosunku do innych form gwintów (gwint trójkątny i gwint drobny) ma kilka znacznych zalet: dobra nośność dobre łączenie, również w przypadku stali szlachetnej Możliwe powleczenie powierzchni epoksydem lub poliamidem, również cynkowanie - gwinty drobne się w takim przypadku zatykają 2. Gwint okrągły - norma zakładowa Korzystny rodzaj połączenia 3. Gwint API (AMERICAN PETROLEUM INSTITUTE) Te gwinty są wymagane przy budowie studni, wtedy, gdy na zagranicznych budowach stosuje się rury na polach naftowych o typowych wymiarach w calach a filtry studzienne należy zaopatrzyć w odpowiednie gwinty. Zwyczajowo stosowaną formą gwintu jest tak zwany gwint Casing dla rur zgodnie ze specyfikacją 5A, tabela specyfikacją dla tego gwintu jest STD 5B. Tutaj rozróżniamy: Tabella2.2 - CASING SHORT THREAD (gwint krótki, najczęściej stosowana forma gwintu). Tabela CASING LONG THREAD (gwint długi). Jest kilka wymiarów, których nie zawarto w specyfikacji 5A. Dotyczy to w szczególności wymiaru DN 300, zgodnie z API 5L wymiar 12.3/4" średnica zewnętrzna 323,5 mm. Przy produkcji gwintów do filtrów studziennych należy zatem zwracać uwagę na to, aby gwinty były wykonywane zgodnie z tabelą 2.1. LINE PIPE". W niektórych krajach wymagana jest forma gwintu BUTTRESS". 4. Szybkozłącze ZSM (DIN ) Jest to bardzo często stosowany rodzaj połączenia. Jego zaleta polega na łatwym i szybkim montażu na budowie. W zależności od przypadku obciążenia pręt ścinany, który przyjmuje siły rozciągające, może być wykonany jako pręt ścinany (jakość materiałowa poliamid) lub sprężyna ścinana (jakość materiałowa stal szlachetna 1.451). W przypadku bardzo dużych obciążeń rozciągających można również zastosować linę ścinaną. 5. Połączenie gwintowe PCV Możliwe jest łączenie z PCV. Dzięki temu wariantowi budowa z rur pełnych jest tańsza. Kolejną zaletą jest redukcja wagi. 6. Połączenie kołnierzowe (DIN ) Złącza kołnierzowe stosuje się w szczególności do łączenia rur o większych średnicach V1-K03-WDF

15 65-5 Zielona Góra tel.: tel.: Filtry stalowe ze szczeliną ciągłą rury nasadowe DANE TECHNICZNE 1 4 Wymiary filtra zgodnie z normą zakładową Średnica znamionowa Ø trzpienia kontrolnego Ø prętów podporowych Ø wewn. Ø zewn. Wytrzymałość na ciśnienie zewnętrzne* Waga DN [cal] [bar] [kg/m] , ,3 9,2 3, ,25,9 29,9 4, ,6 66,6 5, ½ 91 3, ,3 46,5 6, ,, ½ 11 3, , 64,3 9, ⁵ ₈ 140 3, , , 65, ⁵ ₈ 16 3, , 50,2 1,6 200 ⁵ ₈ 191 3, ,1 4, 1, 9 ⁵ ₈ ,5 39,2 26, ¾ 240 3, ,1 42,6 2, ¾ 23 3, ,9 33,2 34, , ,6 25 3, , ,4 16,6 42, ,2 11,6 4, , ,4 53, , ,6 4, 63, , Połączenie gwintowe Ø zewn Ø wewn. Pręty podporowe (*) Informacje na temat wytrzymałości na ciśnienie zewnętrzne zawierają uwzględnienie współczynnika naddatek bezpieczeństwa. Informacje odnoszą się do szerokości szczeliny 0,5 mm Większe wymiary po złożeniu zapytania V1-K03-WDF

16 65-5 Zielona Góra tel.: tel.: Filtry stalowe ze szczeliną ciągłą DANE TECHNICZNE 2 4 Wytrzymałość filtrów stalowych typu Johnson Miarodajne dla rozplanowania i zakresu zastosowania filtrów stalowych typu Johnson są siły, na które filtr jest narażony w czasie montażu oraz w stanie zamontowanym. Uwzględnić należy wytrzymałość na ciśnienie zewnętrzne oraz obciążenie rozciągające. 1. Wytrzymałość na ciśnienie zewnętrzne Ze względu na szerokość głowicy a w szczególności wysokość profilu (w naszych zestawieniach B= szerokość a H = wysokość) profil filtra stalowego typu Johnson określa wytrzymałość na ciśnienie zewnętrzne. Pręty podporowe nie są uwzględniane do obliczeń wytrzymałości na ciśnienie zewnętrzne. Różni producenci mają z reguły do obliczeń jakiś wzór, który jest weryfikowany przez testy ciśnieniowe przeprowadzane w praktyce. W naszej firmie wymaganą / oczekiwaną wytrzymałość na ciśnienie zewnętrzne wyznaczamy według stosowanego międzynarodowo wzoru: ciśnienie zewnętrzne 1 PSI (funt na cal kwadratowy) na metr głębokości montażu. 2. Możliwe obciążenie rozciągające Wytrzymałość na rozciąganie określa się poprzez ilość i średnicę prętów podporowych. Wreszcie określa wartość wytrzymałości na rozciąganie całego ciągu filtrów. Siły rozciągające są przyjmowane przez pręty podporowe w kierunku pionowym. A więc korpus filtrów może być narażony na znaczne obciążenia w kierunku pionowym. Przykład (przyjęta wytrzymałość na rozciąganie: 500 N/mm 2) : Filtr DN 200 z 40 prętami podporowymi Ø 4 mm Przekrój całościowy prętów podporowych = 40 x r2 x π 40 x 2 x 2 x π = 503 mm2 x 500 N/mm 2 = 251,5 KN Dopuszczalne obciążenie rozciągające wynosi zatem: 25,15 t. 3. Obciążenie ściskające Filtr stalowy typu Johnson nie może generalnie być narażony na obciążenie ściskające. Tym samym musi być montowany w postaci wiszącej. Przykład: Głębokość zabudowy 100 metrów = wytrzymałość na ciśnienie zewnętrzne 100 PSI 100 PSI jest odpowiednikiem,0 bar. Wytrzymałość na ciśnienie zewnętrzne musi wynosić minimum 0,0 bar na metr. Zakłada się przy tym, że kolumna cieczy w przestrzeniach międzyrurowych oraz we wnętrzu rury sięga do górnej krawędzi terenu. W pojedynczych przypadkach, a mianowicie w takich, gdy odwiert zdaje się być trudny (rozpadliny, płuczka wiertnicza gęsta z powodu zaniku płuczki, osiadania żwiru), przyjmuje się wartość 1,5 PSI. W przedstawionym modelu obliczeniowym nie chodzi o dające się sprawdzić potwierdzenie statyczne, lecz o ustalenie wartości orientacyjnych, które będą zwyczajowo stosowane do wymiarowania rur do budowy studni V1-K03-WDF

17 65-5 Zielona Góra tel.: tel.: Filtry stalowe ze szczeliną ciągłą DANE TECHNICZNE 3 4 B: Profile z serii filtrów studziennych i otwarte powierzchnie w % Profil B/H Szerokości szczelin (SW) 2,5 x 2,3 3,0 x 3,65 3,25 x 3,65 3,5 x 5,0 3,5 x 6,0 4,0 x,25 4,5 x 9,25 0,30 10, 9,1,4,,4 0,50 16,6 14,2 13,3 12,5 11, 11,1 10,0 0,5 23,0 20,0 1, 1,6 16,6 15, 14,2 1,00 2,5 25,0 23,5 22,2 21,0 20,0 1,1 1,50 3,5 33,3 31,5 30,0 2,5 2,2 25,0 2,00 44,4 40,0 3,0 36,3 34, 33,3 30, 2,50 45,4 43,4 41,6 40,0 3,4 35, 3,00 4,0 46,1 44,4 42, 40,0 Profil B/H = Pręty podporowe X = obliczenie otwartych SW x 100 % powierzchni według wzoru: SW + szer. 3,65 mm 3,9 mm 6,35 mm V1-K03-WDF

18 65-5 Zielona Góra tel.: tel.: Filtry stalowe ze szczeliną ciągłą DANE TECHNICZNE 4 4 Przepustowość filtra (l/s) na metr bieżący Filtr studzienny (v = 30 mm/s) Średnica znamionowa Ø zewn. Profil Szerokość szczeliny DN [cal] ok. 0,5 0,5 1 1,5 2 2, ,94 1,30 1,62 2,12 2,51 2,3 5, ,9 2,4 3,0 4,03 4, 5,3 5, ,53 2,15 2,69 3,5 4,30 4, 5, ,64 3,65 4,52 5,94,04,92, ,26 3,1 3,96 5,2 6,33,20, ,11 2,9 3,3 5,00 6,03 6,, ,9 2,9 3,52 4,5 5,6 6,60, ,95 4,13 5,16 6,,26 9,3 10, ,5 3, 4,6 6,52,6,9 9, ,5 3,64 4,59 6,19,51,60 9, ,43 3,44 4,35 5,90,1,26 9, ,29 3,26 4,13 5,63 6,,94, ,6 5,15 6,43,5 10,29 11,0 12, ,43 4,2 6,05,13 9,0 11,19 12, ,22 4,54 5,2,2 9,36 10,2 11, ,03 4,29 5,42,35,95 10,29 11, ,6 4,06 5,15,02,5 9,90 11, ,06 5,1,16 9,61 11,60 13,24 14, ,1 5,3 6,6 9,13 11,0 12,6 14, ,5 5,0 6,41,0 10,59 12,1 13, ,3 4,1 6,09,30 10,15 11,1 13, ,04 4,35 5,53,61 9,3 10, 12, ,19 5,92,46 10,0 12,20 13,9 15, ,95 5,59,06 9,59 11,6 13,42 14, ,3 5,30 6,1 9,15 11,1 12,90 14, ,9 6,10,39 10,32 11,9 13, , 6,5,50 11,4 13,91 15,94 1, ,50 6,3,06 10,93 13,31 15,31 1, ,25 6,04,65 10,44 12,5 14,2 16, ,4 6,96 9,5 11, 13,6 15, ,0,1 9,0 12,31 14,9 1,23 19, ,9 6,0,61 11,5 14,36 16,5 1, ,15,3 10, 13,25 15,3 1, ,32,56 9,5 13,06 15,96 1,41 20, ,4,1 11,9 14,3 1,10 19, ,21 10,45 14,3 1,69 20,53 23, ,99 13,9 19,23 23,66 2,4 30, ,19 16,9 23,09 2,42 32,99 36,95 Większe wymiary po złożeniu zapytania V1-K03-WDF

19 65-5 Zielona Góra Akcesoria tel.: tel.: CENTRALIZATORY Centralizatory do realizacji ze stali szlachetnej Do mocowania filtrów i rur pełnych zaleca się stosowanie centralizatorów. Prowadnice są mocowane w odstępach między 6-10 m. Oferujemy centralizatory z następujących materiałów. Numer materiałowy (X5CrNi1-10), AISI 304 (V2A) Stal jest odporna na wodę i lekko zanieczyszczone ścieki oraz kwasy słabo organiczne i nieorganiczne. Ogólnie odporna do wartości ph 4,5 w środkach szkodliwych o niskiej zawartości chlorków. Numer materiałowy (X6CrNiMoTi1-12-2), AISI 316Ti, (V4A) Podobne własności jak , jednak rękojmia wytrzymałości na korozję międzykrystaliczną dzięki zwiększonej zawartości tytanu. 1 Więcej informacji na temat jakości materiału po złożeniu zapytania Centralizatory standardowe składające się z jednej obejmy i czterech odbojników. Centralizatory koszowe składające się z dwóch obejm i czterech odbojników. 2 3 Wskazówka: Montować wolno tylko za pomocą narzędzi montażowych poddawanych prawidłowej konserwacji. 1 Centralizator koszowy z dokręconymi płozami z PCV do separacji galwanicznej* 2 Centralizator koszowy 3 Centralizator standardowy z dwiema przesuniętymi względem siebie o 10 stopni obejmami do rurek obserwacyjnych* * dostawa za dodatkową opłatą V1-K03-ZEW

20 65-5 Zielona Góra tel.: tel.: Narzędzia montażowe NARZĘDZIA MONTAŻOWE Narzędzia montażowe do filtrów studziennych i rur pełnych ze stali Kołpaki do podnoszenia Kołpaki do podnoszenia do zabezpieczenia i bezproblemowego wyjmowania i opuszczania ciągu rur. Stalowe kołpaki do podnoszenia nadają się w szczególności do ekstremalnych warunków i długoterminowych zastosowań. Obejmy przechwytujące Obejmy przechwytujące nadają się do bezpiecznego przechwytywania kolumny rur. Klucz taśmowy Zakres ściągania do 195 mm (do DN 15) i 330 mm (do DN 300). Długości specjalne na zapytanie Wskazówka: Montować wolno tylko za pomocą narzędzi montażowych poddawanych prawidłowej konserwacji Kołnierz do podnoszenia 2 Kołpak do podnoszenia Gwint okrągły 3 Kołpak ZSM do podnoszenia 4 Stalowa płyta przechwytująca 5 Stalowa obejma przechwytująca 6 Ścisk drewniany Klucz taśmowy V1-K03-ZEW
