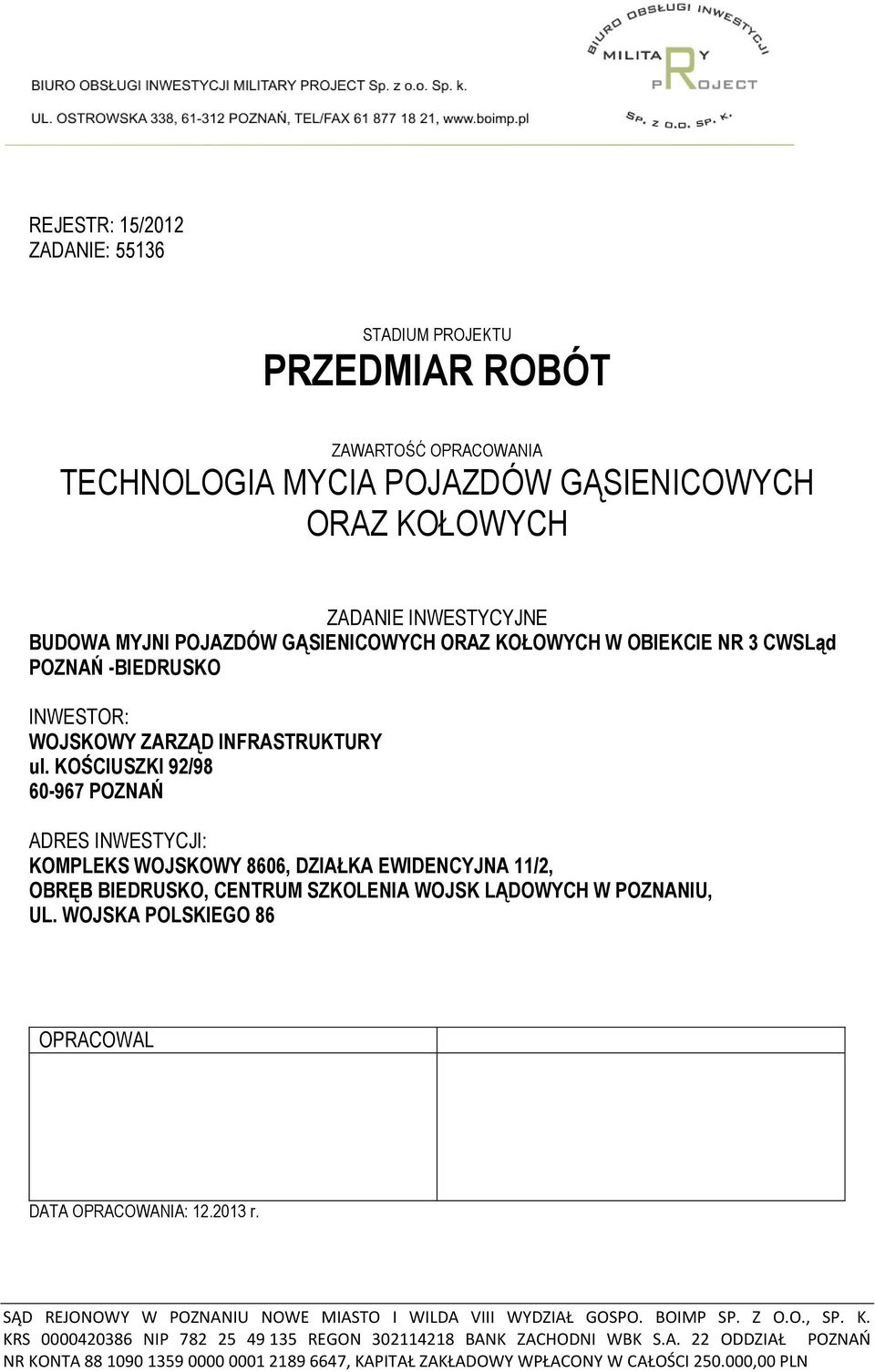

1 REJESTR: 5/202 ZADANIE: 55 STADIUM PROJEKTU PRZEDMIAR ROBÓT ZAWARTOŚĆ OPRACOWANIA TECHNOLOGIA MYCIA POJAZDÓW GĄSIENICOWYCH ORAZ KOŁOWYCH ZADANIE INWESTYCYJNE BUDOWA MYJNI POJAZDÓW GĄSIENICOWYCH ORAZ KOŁOWYCH W OBIEKCIE NR CWSLąd POZNAŃ -BIEDRUSKO INWESTOR: WOJSKOWY ZARZĄD INFRASTRUKTURY ul. KOŚCIUSZKI 92/ POZNAŃ ADRES INWESTYCJI: KOMPLEKS WOJSKOWY 80, DZIAŁKA EWIDENCYJNA /2, OBRĘB BIEDRUSKO, CENTRUM SZKOLENIA WOJSK LĄDOWYCH W POZNANIU, UL. WOJSKA POLSKIEGO 8 OPRACOWAL DATA OPRACOWANIA: 2.20 r. SĄD REJONOWY W POZNANIU NOWE MIASTO I WILDA VIII WYDZIAŁ GOSPO. BOIMP SP. Z O.O., SP. K. KRS NIP REGON BANK ZACHODNI WBK S.A. 22 ODDZIAŁ POZNAŃ NR KONTA , KAPITAŁ ZAKŁADOWY WPŁACONY W CAŁOŚCI ,00 PLN

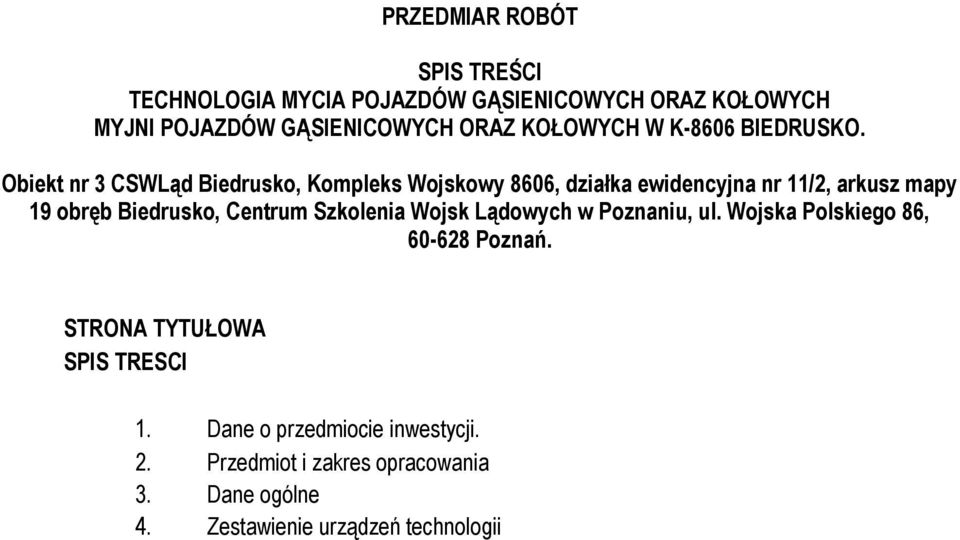

2 PRZEDMIAR ROBÓT SPIS TREŚCI TECHNOLOGIA MYCIA POJAZDÓW GĄSIENICOWYCH ORAZ KOŁOWYCH MYJNI POJAZDÓW GĄSIENICOWYCH ORAZ KOŁOWYCH W K-80 BIEDRUSKO. Obiekt nr CSWLąd Biedrusko, Kompleks Wojskowy 80, działka ewidencyjna nr /2, arkusz mapy 9 obręb Biedrusko, Centrum Szkolenia Wojsk Lądowych w Poznaniu, ul. Wojska Polskiego 8, 0-28 Poznań. STRONA TYTUŁOWA SPIS TRESCI. Dane o przedmiocie inwestycji. 2. Przedmiot i zakres opracowania. Dane ogólne 4. Zestawienie urządzeń technologii

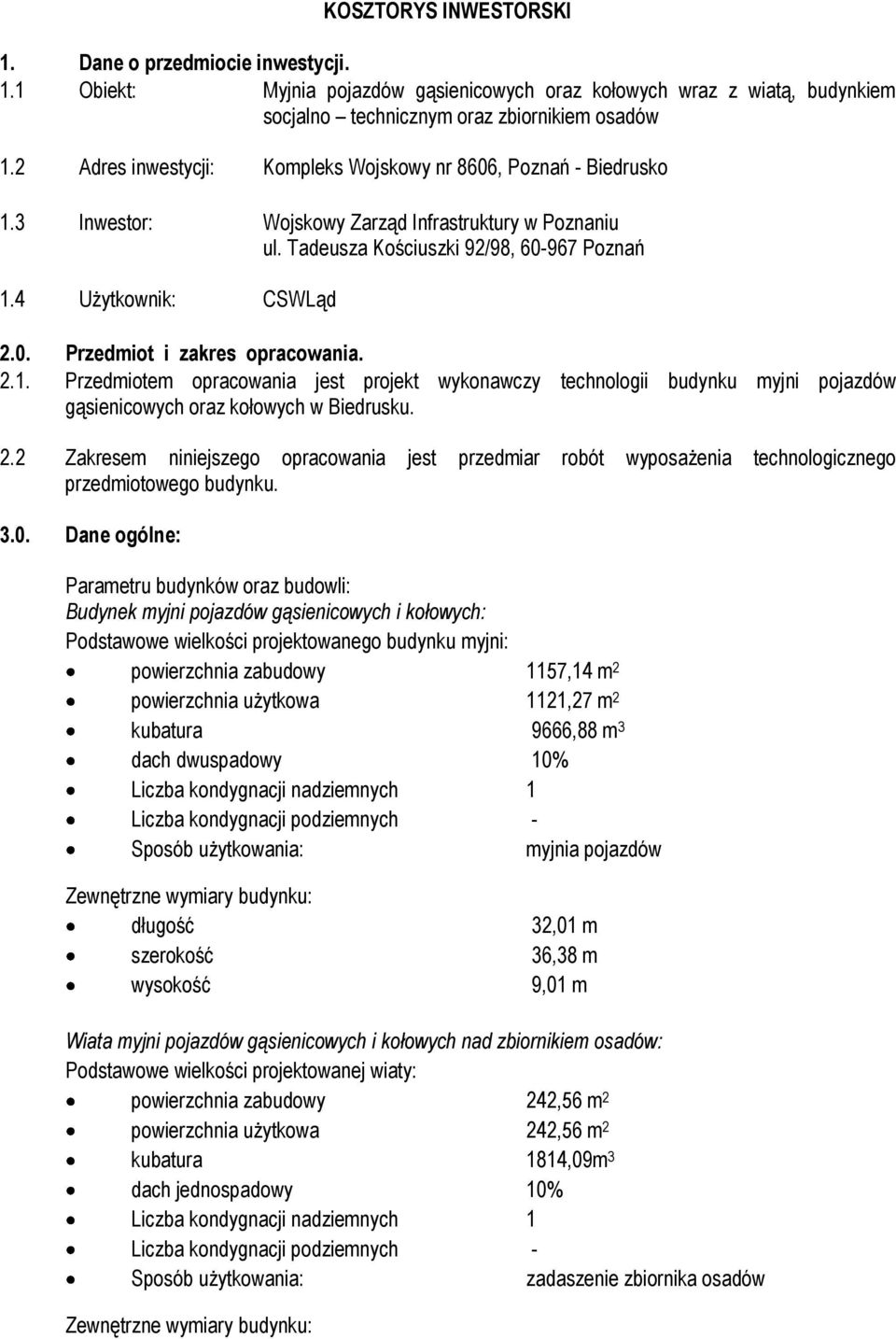

3 KOSZTORYS INWESTORSKI. Dane o przedmiocie inwestycji.. Obiekt: Myjnia pojazdów gąsienicowych oraz kołowych wraz z wiatą, budynkiem socjalno technicznym oraz zbiornikiem osadów.2 Adres inwestycji: Kompleks Wojskowy nr 80, Poznań - Biedrusko. Inwestor: Wojskowy Zarząd Infrastruktury w Poznaniu ul. Tadeusza Kościuszki 92/98, 0-97 Poznań.4 Użytkownik: CSWLąd 2.0. Przedmiot i zakres opracowania. 2.. Przedmiotem opracowania jest projekt wykonawczy technologii budynku myjni pojazdów gąsienicowych oraz kołowych w Biedrusku. 2.2 Zakresem niniejszego opracowania jest przedmiar robót wyposażenia technologicznego przedmiotowego budynku..0. Dane ogólne: Parametru budynków oraz budowli: Budynek myjni pojazdów gąsienicowych i kołowych: Podstawowe wielkości projektowanego budynku myjni: powierzchnia zabudowy 57,4 m 2 powierzchnia użytkowa 2,27 m 2 kubatura 9,88 m dach dwuspadowy 0% Liczba kondygnacji nadziemnych Liczba kondygnacji podziemnych - Sposób użytkowania: myjnia pojazdów Zewnętrzne wymiary budynku: długość szerokość wysokość 2,0 m,8 m 9,0 m Wiata myjni pojazdów gąsienicowych i kołowych nad zbiornikiem osadów: Podstawowe wielkości projektowanej wiaty: powierzchnia zabudowy 242,5 m 2 powierzchnia użytkowa 242,5 m 2 kubatura 84,09m dach jednospadowy 0% Liczba kondygnacji nadziemnych Liczba kondygnacji podziemnych - Sposób użytkowania: zadaszenie zbiornika osadów Zewnętrzne wymiary budynku:

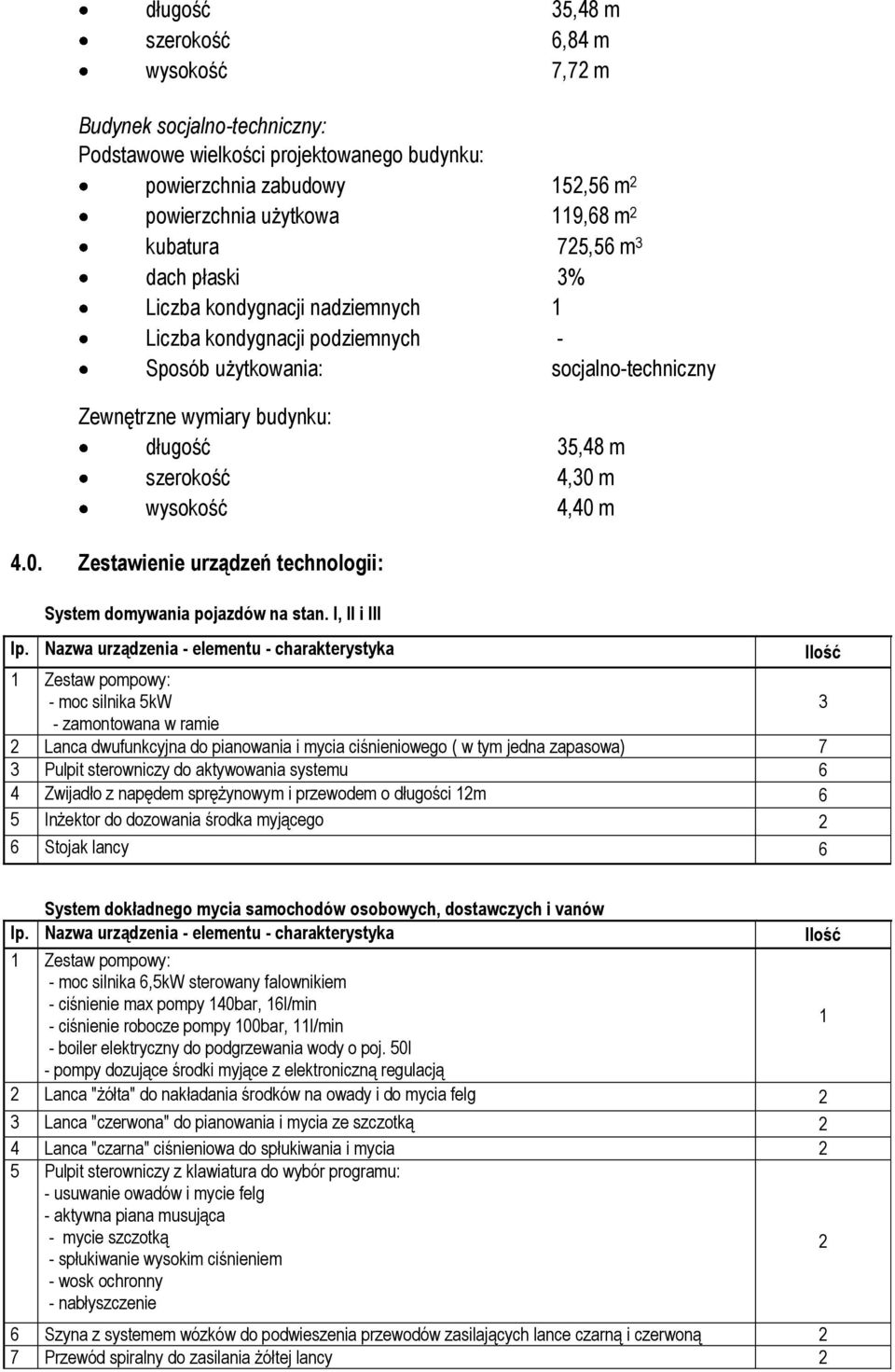

4 długość szerokość wysokość 5,48 m,84 m 7,72 m Budynek socjalno-techniczny: Podstawowe wielkości projektowanego budynku: powierzchnia zabudowy 52,5 m 2 powierzchnia użytkowa 9,8 m 2 kubatura 725,5 m dach płaski % Liczba kondygnacji nadziemnych Liczba kondygnacji podziemnych - Sposób użytkowania: socjalno-techniczny Zewnętrzne wymiary budynku: długość szerokość wysokość 5,48 m 4,0 m 4,40 m 4.0. Zestawienie urządzeń technologii: System domywania pojazdów na stan. I, II i III Zestaw pompowy: - moc silnika 5kW - zamontowana w ramie 2 Lanca dwufunkcyjna do pianowania i mycia ciśnieniowego ( w tym jedna zapasowa) 7 Pulpit sterowniczy do aktywowania systemu 4 Zwijadło z napędem sprężynowym i przewodem o długości 2m 5 Inżektor do dozowania środka myjącego 2 Stojak lancy System dokładnego mycia samochodów osobowych, dostawczych i vanów Zestaw pompowy: - moc silnika,5kw sterowany falownikiem - ciśnienie max pompy 40bar, l/min - ciśnienie robocze pompy 00bar, l/min - boiler elektryczny do podgrzewania wody o poj. 50l - pompy dozujące środki myjące z elektroniczną regulacją 2 Lanca "żółta" do nakładania środków na owady i do mycia felg 2 Lanca "czerwona" do pianowania i mycia ze szczotką 2 4 Lanca "czarna" ciśnieniowa do spłukiwania i mycia 2 5 Pulpit sterowniczy z klawiatura do wybór programu: - usuwanie owadów i mycie felg - aktywna piana musująca - mycie szczotką - spłukiwanie wysokim ciśnieniem - wosk ochronny - nabłyszczenie 2 Szyna z systemem wózków do podwieszenia przewodów zasilających lance czarną i czerwoną 2 7 Przewód spiralny do zasilania żółtej lancy 2

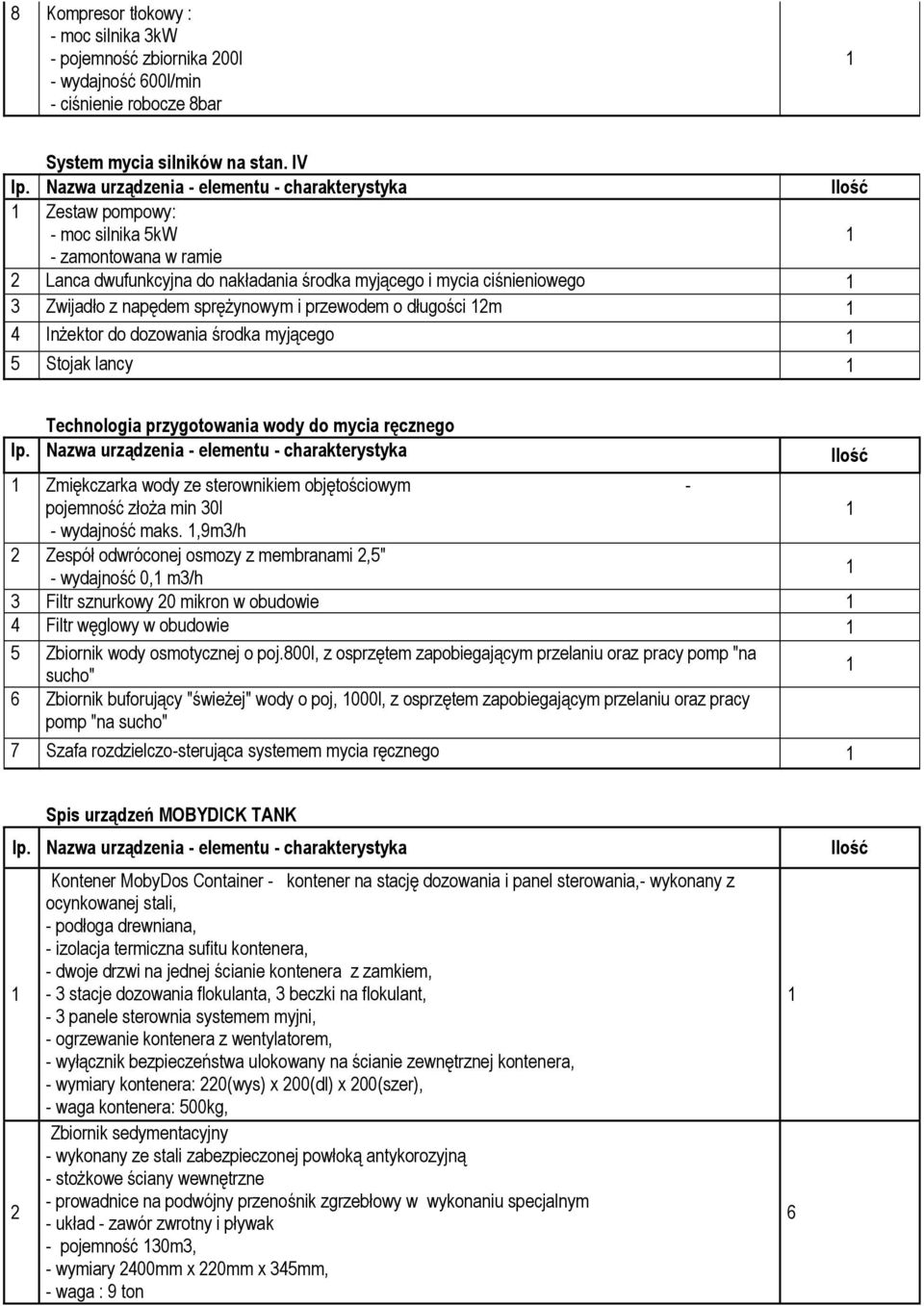

5 8 Kompresor tłokowy : - moc silnika kw - pojemność zbiornika 200l - wydajność 00l/min - ciśnienie robocze 8bar System mycia silników na stan. IV Zestaw pompowy: - moc silnika 5kW - zamontowana w ramie 2 Lanca dwufunkcyjna do nakładania środka myjącego i mycia ciśnieniowego Zwijadło z napędem sprężynowym i przewodem o długości 2m 4 Inżektor do dozowania środka myjącego 5 Stojak lancy Technologia przygotowania wody do mycia ręcznego Zmiękczarka wody ze sterownikiem objętościowym - pojemność złoża min 0l - wydajność maks.,9m/h 2 Zespół odwróconej osmozy z membranami 2,5" - wydajność 0, m/h Filtr sznurkowy 20 mikron w obudowie 4 Filtr węglowy w obudowie 5 Zbiornik wody osmotycznej o poj.800l, z osprzętem zapobiegającym przelaniu oraz pracy pomp "na sucho" Zbiornik buforujący "świeżej" wody o poj, 000l, z osprzętem zapobiegającym przelaniu oraz pracy pomp "na sucho" 7 Szafa rozdzielczo-sterująca systemem mycia ręcznego Spis urządzeń MOBYDICK TANK lp. Nazwa urządzenia - elementu - charakterystyka 2 Kontener MobyDos Container - kontener na stację dozowania i panel sterowania,- wykonany z ocynkowanej stali, - podłoga drewniana, - izolacja termiczna sufitu kontenera, - dwoje drzwi na jednej ścianie kontenera z zamkiem, - stacje dozowania flokulanta, beczki na flokulant, - panele sterownia systemem myjni, - ogrzewanie kontenera z wentylatorem, - wyłącznik bezpieczeństwa ulokowany na ścianie zewnętrznej kontenera, - wymiary kontenera: 220(wys) x 200(dl) x 200(szer), - waga kontenera: 500kg, Zbiornik sedymentacyjny - wykonany ze stali zabezpieczonej powłoką antykorozyjną - stożkowe ściany wewnętrzne - prowadnice na podwójny przenośnik zgrzebłowy w wykonaniu specjalnym - układ - zawór zwrotny i pływak - pojemność 0m, - wymiary 2400mm x 220mm x 45mm, - waga : 9 ton Ilość

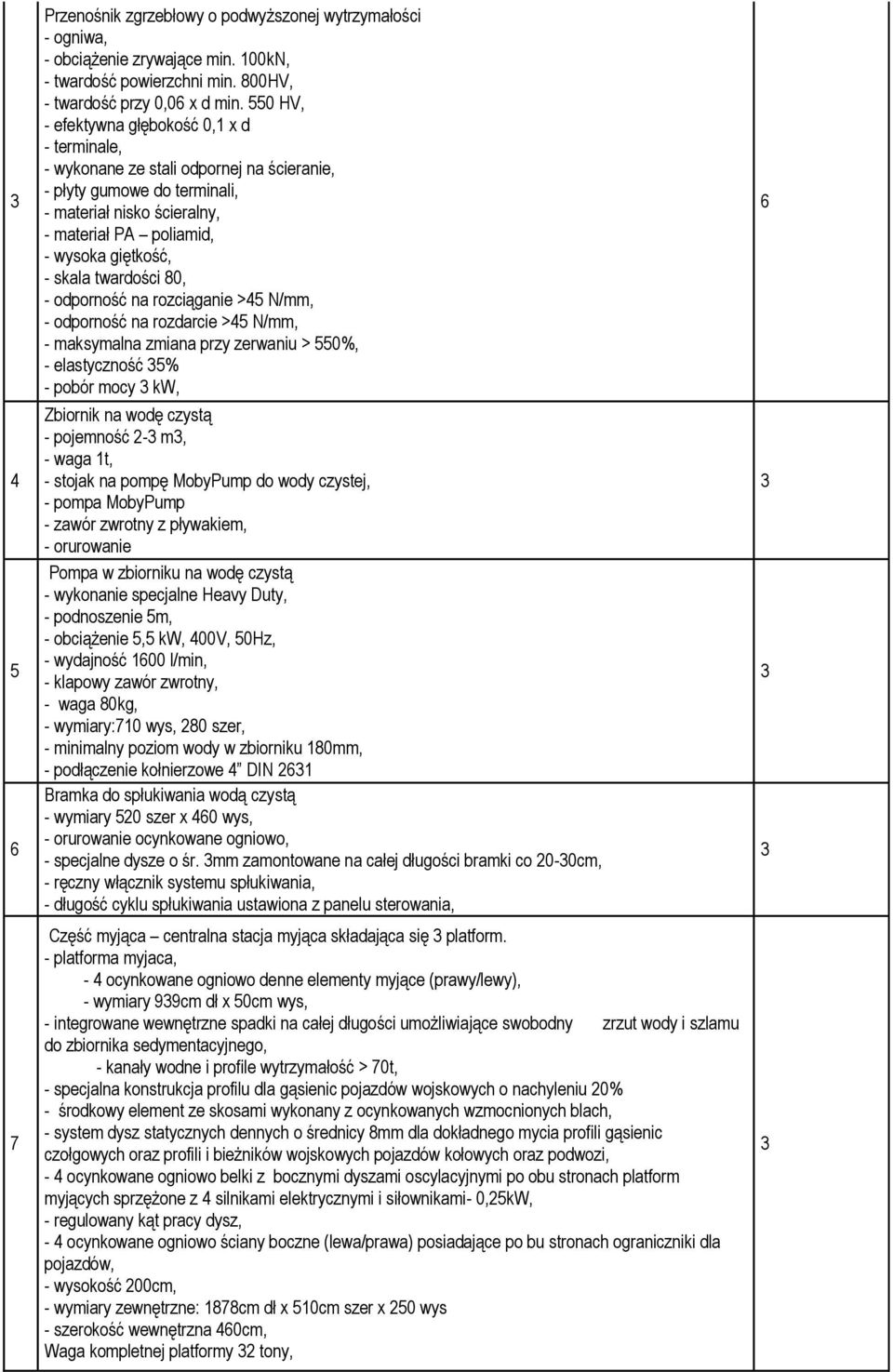

6 4 5 7 Przenośnik zgrzebłowy o podwyższonej wytrzymałości - ogniwa, - obciążenie zrywające min. 00kN, - twardość powierzchni min. 800HV, - twardość przy 0,0 x d min. 550 HV, - efektywna głębokość 0, x d - terminale, - wykonane ze stali odpornej na ścieranie, - płyty gumowe do terminali, - materiał nisko ścieralny, - materiał PA poliamid, - wysoka giętkość, - skala twardości 80, - odporność na rozciąganie >45 N/mm, - odporność na rozdarcie >45 N/mm, - maksymalna zmiana przy zerwaniu > 550%, - elastyczność 5% - pobór mocy kw, Zbiornik na wodę czystą - pojemność 2- m, - waga t, - stojak na pompę MobyPump do wody czystej, - pompa MobyPump - zawór zwrotny z pływakiem, - orurowanie Pompa w zbiorniku na wodę czystą - wykonanie specjalne Heavy Duty, - podnoszenie 5m, - obciążenie 5,5 kw, 400V, 50Hz, - wydajność 00 l/min, - klapowy zawór zwrotny, - waga 80kg, - wymiary:70 wys, 280 szer, - minimalny poziom wody w zbiorniku 80mm, - podłączenie kołnierzowe 4 DIN 2 Bramka do spłukiwania wodą czystą - wymiary 520 szer x 40 wys, - orurowanie ocynkowane ogniowo, - specjalne dysze o śr. mm zamontowane na całej długości bramki co 20-0cm, - ręczny włącznik systemu spłukiwania, - długość cyklu spłukiwania ustawiona z panelu sterowania, Część myjąca centralna stacja myjąca składająca się platform. - platforma myjaca, - 4 ocynkowane ogniowo denne elementy myjące (prawy/lewy), - wymiary 99cm dł x 50cm wys, - integrowane wewnętrzne spadki na całej długości umożliwiające swobodny zrzut wody i szlamu do zbiornika sedymentacyjnego, - kanały wodne i profile wytrzymałość > 70t, - specjalna konstrukcja profilu dla gąsienic pojazdów wojskowych o nachyleniu 20% - środkowy element ze skosami wykonany z ocynkowanych wzmocnionych blach, - system dysz statycznych dennych o średnicy 8mm dla dokładnego mycia profili gąsienic czołgowych oraz profili i bieżników wojskowych pojazdów kołowych oraz podwozi, - 4 ocynkowane ogniowo belki z bocznymi dyszami oscylacyjnymi po obu stronach platform myjących sprzężone z 4 silnikami elektrycznymi i siłownikami- 0,25kW, - regulowany kąt pracy dysz, - 4 ocynkowane ogniowo ściany boczne (lewa/prawa) posiadające po bu stronach ograniczniki dla pojazdów, - wysokość 200cm, - wymiary zewnętrzne: 878cm dł x 50cm szer x 250 wys - szerokość wewnętrzna 40cm, Waga kompletnej platformy 2 tony,

7 Czujnik najazdu - czujnik indukcyjny M-Gage S8M, - przewód łączeniowy do panelu sterowania, Wyrzut przenośnika zgrzebłowego - zainstalowany na specjalnym przedłużeniu pochylonym pod kontem 45%, - silnik elektryczny do napędu przenośnika zgrzebłowego moc kw, Burty boczne: - ocynkowane ogniowo, - ograniczniki dla pojazdów po obu stronach, - wysokość 200cm, - elementy montażowe dla bocznych dysz oscylacyjnych, Dysze denne: - średnica 8 mm, - ilość dysz 52 (x platformy) Dysze boczne: - oscylacyjne, - możliwość regulacji kąta pracy, - specjalna konstrukcja niewymagająca smarowania, - średnica 8 mm, - ilość dysz 20 (x platformy) - materiał: mosiądz - statyczne, - możliwość regulacji kąta pracy, - średnica 8 mm, - ilość dysz 20 (x platformy) - materiał: mosiądz Panel sterowania - obsługujący platformy myjące, - zamontowany w kontenerze MobyDos, - wykonany ze stali nierdzewnej, - wykonany zgodnie z normą EN wyłącznik awaryjny na ścianie czołowej, - układ grzewczy zabezpieczający elektronikę panelu, Pływaki przy podejściu wody do zbiornika - wykonany z plastiku, - połączony ramieniem z zaworem klapowym odcinającym, Pompa MobyPump - wykonanie specjalne Heavy Duty, - podnoszenie 5m, - obciążenie 5,5 kw, 400V, 50Hz, - wydajność 00 l/min, - klapowy zawór zwrotny, - waga 80kg, - wymiary:70 wys, 280 szer, - minimalny poziom wody w zbiorniku 80mm, - podłączenie kołnierzowe 4 DIN 2 Stacja dozowania flokulanta MobyDos - zamontowane w kontenerze MobyDos, - elektro-mechaniczna pompa dozująca, - możliwość ręcznej regulacji stopnia dozowania, - beczka na flokulant poj 20 l, - pobór mocy 0, kw, 2 9
