1 Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska Katedra Ciepłownictwa Instrukcja do zajęć laboratoryjnych Temat ćwiczenia: Wyznaczanie nastaw zaworu rozdzielaczowego Ćwiczenie nr Laboratorium z przedmiotu: Automatyczna regulacja w ogrzewnictwie i wentylacji Kod: Opracował: mgr inż. Tomasz Teleszewski mgr inż. Piotr Rynkowski lipiec 00

2 . Wprowadzenie Istotnym elementem ogrzewania podłogowego są zawory regulacyjne umieszczone na rozdzielaczach (rys. ). Regulacja wstępna wężownic polega na wyrównaniu oporów przepływu przez wężownice zasilane ze wspólnego rozdzielacza w celu zapewnienia założonego strumienia masy wody płynącego przez poszczególne wężownice. Wykonuje się ją poprzez dobranie odpowiednich nastaw na zaworach regulacyjnych umieszczonych przy rozdzielaczu powrotnym wg. charakterystyk podawanych przez producenta. a) b) Rys. Przykładowa konstrukcja rozdzielacza do ogrzewania podłogowego: a) widok rozdzielacza, b) widok zaworu regulacyjnego zamontowanym przepływomierzem.

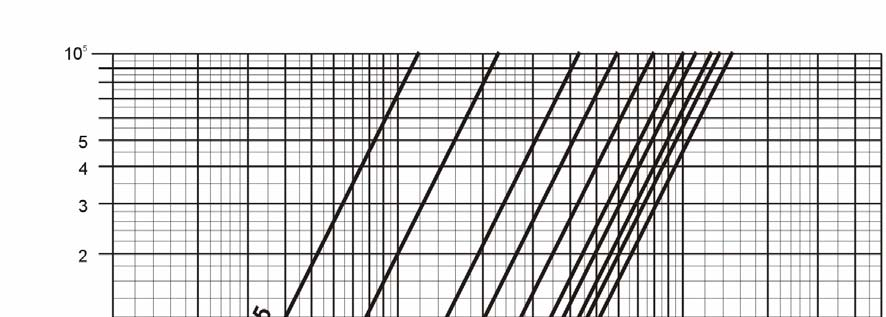

3 Dla zaworu regulacji wstępnej w rozdzielaczu ogrzewania podłogowego numer nastawy odpowiada ilości wykonywanych obrotów na zaworze od pełnego zamknięcia w kierunku otwarcia (rys. ). Rys. Charakterystyka hydrauliczna zaworu regulacyjnego-odcinającego montowanego w rozdzielaczach

4 . Cel i zakres ćwiczenia laboratoryjnego Celem ćwiczenia jest wyznaczenie nastaw zaworu regulacyjno-odcinającego montowanego w rozdzielaczach ogrzewania podłogowego.. Metodyka badań a) opis stanowiska badawczego 5 Rys. 6 Schemat stanowiska badawczego: -zawór rozdzielaczowy, -rotametr, -manometr, -tarcza, 5- zawór odcinający. b) przebieg realizacji eksperymentu Pomiary należy wykonać dla czterech wartości natężenia przepływu dla każdej nastawy podanych przez prowadzącego. ) Otworzyć zawór odcinający (5). ) Ustawić pierwszą nastawę zaworu. ) Ustawić na rotametrze () pierwszą, najmniejszą z podanych przez prowadzącego wartości przepływu. ) Odczytać wskazania na manometrach. 5) Zwiększając przepływ ustawić kolejno podane wartości, za każdym razem odczytując wskazania na manometrach jednocześnie starając się utrzymać stabilność przepływu. Ponieważ układ nie jest wyizolowany (jest podłączony bezpośrednio do sieci wodociągowej) możliwe są wahania ciśnienia. Dlatego jedna osoba z grupy powinna starać się o utrzymanie przepływu na stałym zadanym poziomie.

5 6) Powtórzyć czynności -5 dla wszystkich nastaw zaworu () 7) Wyniki pomiarów umieścić w tabeli. Tabela Nastawa Lp. Przepływ Spadek ciś Q p [-] [-] [l/min] [kpa] c) prezentacja i analiza wyników badań Na podstawie dokonanych pomiarów wykonać charakterystykę zaworu regulacyjnego.. Wymagania BHP Do wykonania ćwiczeń dopuszczeni są studenci, którzy zostali przeszkoleni (na pierwszych zajęciach) w zakresie szczegółowych przepisów BHP obowiązujących w laboratorium. W trakcie wykonywania ćwiczeń obowiązuje ścisłe przestrzeganie przepisów porządkowych i dokładne wykonywanie poleceń prowadzącego. Wszystkie czynności związane z uruchamianiem urządzeń elektrycznych należy wykonywać za zgodą prowadzącego zajęcia. Zabrania się manipulowania przy wszystkich urządzeniach i przewodach elektrycznych bez polecenia prowadzącego. 5. Sprawozdania studenckie Sprawozdania studenckie powinno zawierać następujące informacje: ) Skład osobowy grupy oraz podpisy, nazwę kierunku studiów, laboratorium i tytuł ćwiczenia, datę wykonania ćwiczenia, ) Określenie poszczególnych zadań wraz z ich rozwiązaniem: a) cel i zakres ćwiczenia laboratoryjnego, b) niezbędne związki teoretyczne, c) opis rzeczywistego stanowiska badawczego, d) przebieg realizacji eksperymentu, e) wykonanie potrzebnych przeliczeń i zestawień, f) wykresy i charakterystyki (sporządzone na papierze milimetrowym), 5

6 g) zestawienie i analiza wyników badań. ) Analiza dokładności pomiarów. ) Posumowanie uzyskanych wyników w postaci syntetycznych wniosków. 5) Zestawienie łączników (protokołów, taśm rejestracyjnych, itp.). 6. Literatura W. Chmielnicki, K. Kasperkiewicz, B. Zawada: Laboratorium automatyzacji urządzeń sanitarnych, Arkady 985, W. Chmielnicki: Podstawy automatyki w inżynierii sanitarnej, WPW, Wrocław 977, L. Kołodziejczyk, S. Mańkowski, M. Rubik: Pomiary w inżynierii sanitarnej, Arkady Warszawa 980 Magazyn instalatora nr (78), luty 005 6
