USmetrixQC to system szybkozłączy i rozdzielaczy do systemów ciepłej i zimnej wody użytkowej oraz do centralnego ogrzewania.

Transkrypt

1 KATALOG USmetrixQC to system szybkozłączy i rozdzielaczy do systemów ciepłej i zimnej wody użytkowej oraz do centralnego ogrzewania. obudowa łącza o-ring kolnierz dociskowy (Proces patentowy) PROSTY I SZYBKI MONTAŻ Przeciąć rurę w wybranym miejscu przy użyciu odpowiedniego narzędzia. Stępić i wyczyścić krawędź rury. pokrywa prowadnica o-ringu Należy odmierzyć i zaznaczyć na rurze odległość, na jaką zostanie ona umieszczona w szybkozłączu. Głębokość na jaką powinna być wciśnięta rura oznaczona jest na szybkozłączu. DANE TECHNICZNE MATERIAŁU materiał kolor o-ring końcówka wejścia Wcisnąć rurę do szybkozłącza aż do oznaczonego miejsca na rurze. Sprawdzić poprawność połączenia. Polisulfon - tworzywo o wysokiej odporności mechanicznej i termicznej Jasnoszary EPDM PARAMETRY PRACY ZŁĄCZA 100psi@180 F 6.8bar@82 C 250psi@75 F 17.25bar@24 C Aby zdemontować instalację należy docisnąć kołnierz zaciskowy do krawędzi szybkozłącza i energicznie wyciągnąć koniec rury. Przed demontażem połączenia należy pamiętać o odpowietrzeniu instalacji. MOMENT SIŁY NA GWINCIE Rozmiar 1/2 Moment Siły na gwincie Min Nm Max Nm Instalacja systemu szybkozłączek może być mocowana klamrami w powtarzającej się odległości co 0,5 metra. Klamry mocujące należy instalować w odległości co najmniej 8cm od szybkozłącza. MARGINES BŁĘDU ORUROWANIA Tolerancja ~ O.D mm ~ -.010mm O.D. UWAGA! System nie może być używany do przesyłania gazu, wyrobów petrochemicznych i paliw. 1

2 DOSKONAŁA SZCZELNOŚĆ UNIWERSALNOŚĆ Nowe szybkozłącza zapewniają długotrwałą szczelność dzięki specjalnie opracowanemu systemowi o-ringów wraz z akcesoriami uszczelniającymi. Kołnierz Рokrywa Obudowa Prowadnica o-ringu O-Ring Zaletą oferowanych szybkozłączek jest ich uniwersalność. Pozwalają łączyć ze sobą rury różnych systemów wykonane z różnych materiałów: miedź, CPVC,PEX,LPDE. Kołnierz (Proces patentowy) ROTACJA RUR Prowadnica o-ringu (Proces patentowy)/ JAKOŚĆ I NIEZAWODNE DZIAŁANIE System USMetrixQC został stworzony z myślą o wieloletnim, niezawodnym działaniu. Do jego produkcji stosujemy wytrzymały i trwały termicznie materiał o nazwie Polisulfon. Wszystkie produkty posiadają certyfikaty jakości NSF-61, NSF-14, CSA B137.5, ASTM F877 i odpowiadają obowiązującym Normom Hydraulicznym (normy U. P.). Wymiary podawane są w calach i tzw. systemie brytyjskim. System szybkozłączek USMetrixQC umożliwiają łatwy i szybki montaż bez specjalistycznych narzędzi. Wystarczy uciąć rurę wykonaną z tworzywa lub miedzi i założyć samozatrzaskowy łącznik by uzyskać szczelne połączenie. Dane robocze systemu: Próżnia do 250 psi, temperatura maksymalna 82 ºC przy 6.9 bar / 24 ºC przy 17.5 bar. Unikalna konstrukcja umożliwia rotacje podłączonych rur pod ciśnieniem, co z kolei pozwala na swobodną instalacje systemu w miejscach o wysokiej wibracji, lub tam gdzie system sanitarny wymaga giętkości w czasie pracy pod ciśnieniem roboczym. RÓŻNE KONFIGURACJE POŁĄCZEŃ System składa się z kolanek, przedłużek, i trójników, co zapobiega tworzeniu niewielkich, zbędnych odcinków ciętych rur w systemie instala 30% WIĘKSZY PRZEPŁYW WODY Dzięki wysokiej gładkości wnętrza szybkozłączek i brakiem przewężeń system zapewnia około 30 % większy przepływ wody w porównianiu z innymi systemami instalacyjnymi. System szybkozłączek umożliwia montaż mini- systemów wodnych bez potrzeby uciążliwego cięcia i składnia niewielkich odcinków rur. Dostępne szybkozłaczki: kolana i trójniki z powodzeniem tworzą wytrzymały i łatwy w instalacji system połączeń odporny na wstrząsy i wibracje. Montaż i dopasowywanie części jest bardzo proste gdyż cały system opiera sie na zasadzie łączników rotacyjnych. 2

3 numer kat. wymiary TRÓJNIK QC mm x 16mm x 16mm TRÓJNIK GWINTOWANY PRZEDNI-GZ QC mm x 1/2 GZ x 16mm KOLANKO QC mm x 16mm TROJNIK Z PRZEDUŻKĄ QC wcisk x 16mm x16mm KOLANKO GWINTOWANE-GW QC mm x 1/2 GW ZŁĄCZKA QC mm x 16mm KOLANKO Z GWINTOWNIKIEM-GW QC mm x 1/2 GW QC mm x 3/4 GW ZŁĄCZKA GWINTOWANA-GW 3

4 QC mm x 1/2 GW QC mm x 3/4GW KOLANKO GWINTOWANE-GZ QC mmx1/2 GZ ZŁĄCZKA GWINTOWANA-GZ QC mm x 1/2 GZ QC mm x 3/4 GZ ZAWÓR ODCINAJACY Z PRZEDŁUŻKĄ QC wcisk x16mm KOŁNIERZ ZATRZASKOWY ZŁACZA QC mm MOCOWANIE O-RINGU QC mm ZŁĄCZKA PRZEJŚCIOWA GZ QCM1612 QCM1634 QCM161 QCM2812 QCM2834 QCM281 16mm x 1/2 GZ 16mm x 3/4 GZ 16mm x 1 GZ 28,45mm x 1/2 GZ 28,45mm x 3/4 GZ 28,45mm x 1 GZ 4

5 NAKŁADKOWE WYJŚCIE WODNE GW QCF1612 QCF1634 QCF161 QCF2812 QCF2834 QCF281 16mm x 1/2 GW 16mm x 3/4 GW 16mm x 1 GW 28,45mm x 1/2 GW 28,45mm x 3/4 GW 28,45mm x 1 GW USZCZELNIACZ CZĘŚĆ WYMIENNA QCF ROZDZIELACZE I AKCESORIA ROZDZIELACZ POJEDŃCZY POCZĄTKOWY Z ZAWOREM QC ROZDZIELACZ POJEDŃCZY PRZEDŁUŻAJĄCY Z ZAWOREM QC ROZDZIELACZ PODWÓJNY PRZDŁUŻAJĄCY Z ZAWOREMI QC ROZDZIELACZ PODWÓJNY POCZĄTKOWY Z ZAWORAMI QC

6 ZASLEPKA WEWNETRZNA DO ROZDZIELACZA QC ZNACZNIK ZATRZASKOWY CZERWONY QC ZNACZNIK ZATRZASKOWY NIEBIESKI QC PODWOJNA KLAMRA MOCUJACA DO ROZDZIELACZY QC OBEJMA MOCUJACA POJEDYŃCZA DO ROZDZIELACZY QCB1 ZAŚLEPKA DO ROZDZIELACZA QC

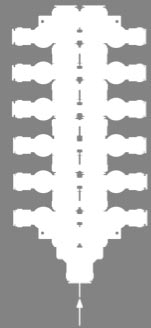

7 Sposóby łączenia systemów rozdzielaczy Sposób 1 Sposób 2 Sposób 3 Sposób 4 Sposób 5 Sposób 6 Sposób 7 7

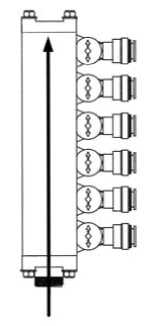

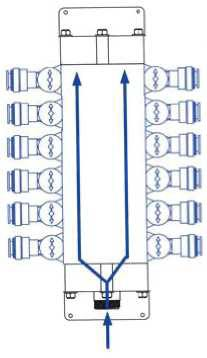

8 PRZYKŁADOWE SPOSOBY TWORZENIA SYSTEMÓW ROZDZIELACZY Rozdzielacze działają w sposób podobny do transformatora. Glówne wejścia dostarczaja wodę do systemu, który rozprowadza ją do poszczególnych części instalacji. Każde z wyjść rozdzielacza posiada oddzielny zawór odcinajacy. Takie rozwiazanie pozwala na naprawy i modyfikacje bez konieczności całkowitego odcięcia wody. 2 Wejścia-GZ 2 Wejścia-GZ 2 Wejście-GZ Wyjście-GZ 2 Wejścia-GZ Pojedyncze wejście wodne GZ, ciepła lub zimna woda Pojedyńcze wejście wodne (ciepła lub zimna woda) GZ Podwójne wejście wodne (ciepła lub zimna) GZ 8
