1 Pomiary twardości Twardościomierz Micro-Vickers serii HM Strona 569 Twardościomierz Vickers serii HV Strona 573 Rockwell, Rockwell Superficial, Brinell Strona 577 Twardościomierze przenośne Strona 582 Płytki kontrolne dla twardościomierzy Strona

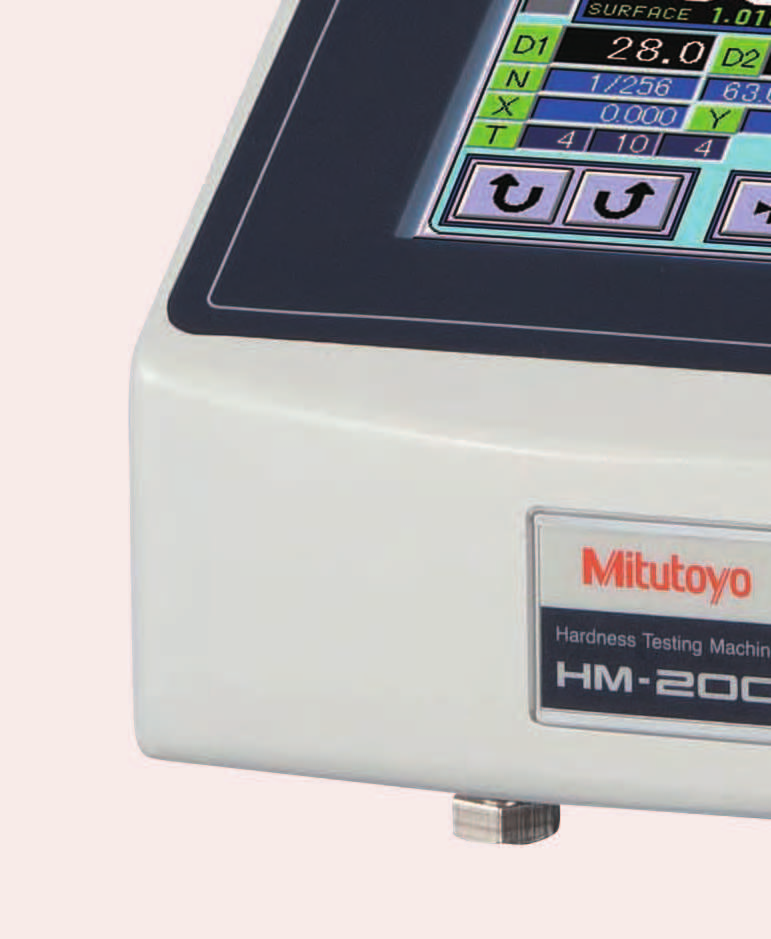

2 Twardościomierze Micro-Vickers HM-210/220 Specyfikacja techniczna Tworzenie Elektromagnetyczne nacisku pomiarowego Czas obciążania, s (przyrosty 1s) działania Sterowanie Automatyczne (obciążenie, obciążeniem działanie, odciążenie) Wgłębnik / Operowanie ręczne i motoryczne Głowica rewolwerowa Wyjście danych RS-232C, Digimatic, USB 2 Stół XY [mm] Zakres posuwu systemu A + B: 25 x 25 / 50 x 50 ręczny Zakres posuwu systemu C + D : 50 x 50 / 100 x 100 motoryczny Normy JIS B 7725, ISO Odległość 50X = 2,5 mm robocza (dostępne inne obiektywy) Skala Vickersa HM-210A/210B/210C/210D HV0,01; 0,02; 0,03; 0,05; 0,1; 0,2; 0,3; 0,5; 1 Seria 810 Wysokiej jakości, wykorzystujące zaawansowaną technologię twardościomierze idealne dla kontroli jakości. Twardościomierze HM-210/220 posiadają następujące zalety: Typ sterowany poprzez oprogramowanie ekranu dotykowego. System elektromagnetycznego wywierania nacisku umożliwia ustalanie siły nacisku w sposób ciągły. Wysokiej jakości system optyczny umożliwia wizualną analizę wgłębienia. Duża odległość robocza znacznie ogranicza ryzyko kolizji. Sześć typów obiektywów: 10X, 20X, 50X oraz 100X do pomiarów obrazów wgłębień oraz obiektywy 2X i 5X umożliwiające szeroki zakres pomiarów wokół wgłębień. Wydłużony okres użytkowania oraz obserwacja obrazu w naturalnych barwach o zwiększonym kontraście dzięki zastosowaniu oświetlenia LED. Ułatwiający obsługę dotykowy wyświetlacz do dokonywania różnego rodzaju ustawień i wyświetlania wyników pomiarów Oprogramowanie AVPAK-20 do automatycznych pomiarów i statystyki Modele o niskim nacisku pomiarowym 0,4903 x 10-3 N (0,05gf) oraz o nacisku standardowym. Waga HM-220A/220B/220C/220D HV0,00005; 0,0001; 0,0002; 0,0003; 0,0005; 0,001; 0,002; 0,003; 0,005; 0,01; 0,02; 0,03; 0,05; 0,1; 0,2; 0,3; 0,5; 1; 2 43 kg Motoryczna głowica rewolwerowa z 2 gniazdami wgłębników i 4 gniazdami obiektywów Typ z ekranem dotykowym Broszura Twardościomierze dostępna na żądanie Typ z oprogramowaniem JEDNOSTKA GŁÓWNA STEROWNIK NACISK POMIAROWY STOLIK - XY WYBÓR OPROGRAMOWANIE OGNISKOWANIE SYSTEM A SYSTEM B SYSTEM C SYSTEM D HM-210 HM-220 HM-210 HM-220 HM-210 HM-220 HM-210 HM-220 Panel dotykowy PC PC PC Standard Niski Standard Niski Standard Niski Standard Niski RĘCZNY RĘCZNY MOTORYCZNY MOTORYCZNY 25 x25mm 50 x 50mm 25 x25mm 50 x 50mm 50 x 50mm 100 x 100mm 50 x 50mm 100 x 100mm - AVPAK-20 AVPAK-20 AVPAK-20 RĘCZNE RĘCZNE RĘCZNE AUTOMATYCZNE 569

3 Twardościomierze Micro-Vickers HM-210/220 Sprawdzian ręczny lub całkowicie automatyczny Moduł kamery wideo D (Może być używany z jednostką główną modelu ręcznego) Kamera CCD wraz z 8.4"/213,4mm monitorem TFT umożliwiają obserwację i pomiary wgłębień przy dużych powiększeniach, co ogranicza błąd operatora. System A HM-210A/HM-220A Cechy: Obsługa poprzez panel dotykowy Pomiar wymiarów wgłębienia przy użyciu mikroskopu Pozycjonowanie za pomocą ręcznego stolika XY System C HM-210C/HM-220C Cechy: Obsługa poprzez oprogramowanie AVPAK-20 Automatyczny pomiar wgłębienia Automatyczne pozycjonowanie za pomocą motorycznego stolika XY Oprogramowanie AVPAK-20 dla automatycznych systemów pomiaru twardości Oprogramowanie do sterowania, obsługi pomiarów i tworzenia raportów pomiarowych związanych z pomiarem twardości. Umożliwia ustawianie parametrów pomiaru i wykonywanie pomiarów automatycznych. Wysokiej funkcjonalności komputer PC i monitor TFT Kompatybilność z Windows 7 Professional, obsługa panoramicznych monitorów TFT i powiększona funkcjonalność. System B HM-210B/HM-220B Automatyczne pomiary w programie AVPAK-20 eliminują błędy pomiaru operatora. Cechy: Obsługa poprzez oprogramowanie AVPAK-20 Automatyczne pomiary wgłębień Pozycjonowanie za pomocą ręcznego stolika XY System D HM-210D/HM-220D Model Top-End z auto ogniskowaniem Cechy: Obsługiwany za pomocą oprogramowania AVPAK-20 Automatyczny pomiar wgłębienia Automatyczne pozycjonowanie za pomocą motorycznego stolika XY Automatyczne ogniskowanie 570

4 Twardościomierze Micro-Vickers HM-210/220 Konfiguracja Możliwość dodania do trzech dodatkowych obiektywów Obserwacja obrazu wgłebienia (50X) Redukcja światła rozproszonego wokół wgłebienia Dostępny szeroki zakres obiektywów dla różnych powiększeń Objectives 2x 5x 10x 20x 50x 100x Vickers-Scale HV 0, ,02 HV 0,2-1 HV 1-2 Use this objectives only for probe overview Use this objectives only for probe overview 10x objectiv for easy focus Use this table for first orientation MODELE Z MODELE Z Standardowy nacisk pom D D 11AAC104 11AAC105 Standardowy nacisk pom D 11AAC106 11AAC107 11AAC108 11AAC109 Niski nacisk pomiarowy D D 11AAC104 11AAC105 Niski nacisk pomiarowy D 11AAC106 11AAC107 11AAC108 11AAC110 Standardowy nacisk pom D 11AAC104 11AAC105 11AAC316 11AAC106 11AAC107 Standardowy nacisk pom D 11AAC108 11AAC109 11AAC316 Mikroskop pomiarowy unit. Niski nacisk pomiarowy D 11AAC104 11AAC105 11AAC316 11AAC106 11AAC107 Niski nacisk pomiarowy D 11AAC108 11AAC110 11AAC316 Mikroskop pomiarowy unit. Standardowy nacisk pom D 11AAC D 11AAC105 11AAC316 11AAC106 11AAC107 Standardowy nacisk pom D 11AAC108 11AAC109 11AAC316 Mikroskop pomiarowy unit. Niski nacisk pomiarowy D 11AAC D 11AAC105 11AAC316 11AAC106 11AAC107 Niski nacisk pomiarowy D 11AAC108 11AAC110 11AAC316 Mikroskop pomiarowy unit. Standardowy nacisk pom D 11AAC D 11AAC AAC106 11AAC316 11AAC107 11AAC108 Standardowy nacisk pom D 11AAC109 Mikroskop pomiarowy unit AAC316 Niski nacisk pomiarowy D 11AAC D 11AAC AAC106 11AAC316 11AAC107 11AAC108 Niski nacisk pomiarowy D 11AAC110 Mikroskop pomiarowy AAC316 Vision unit. 571

5 Twardościomierze Micro-Vickers HM-210/220 Oprogramowanie AVPAK-20 dla systemu B, C i D Widok graficzny (zarejestrowanego obrazu) Do wyświetlania całej próbki i sprawdzania pozycjonowania wzoru pomiaru. Do dokładniejszego sprawdzania miejsca pomiaru można użyć funkcji powiększenia cyfrowego. FUNKCJE Układ raportu Przy tworzeniu raportu pomiarowego można użyć zdjęć poszczególnych widoków, wykresów, tabel itp.. Obiekty te można układać w dowolny sposób. Układ ekranu sterowania, statusu i wyników pomiaru może być zmieniany w sposób dowolny. Łączenie obrazów Łączy w jeden obraz prostokątnego pola pomiaru obrazy zarejestrowane przy przesuwaniu stołu. Użycie funkcji łączenia konturów daje możliwość kompletnego przeglądu próbki. Auto trace Automatyczne śledzenie kształtu mierzonego przedmiotu. Funkcja rejestruje obrazy podczas przesuwania stołu wzdłuż zewnętrznego zarysu próbki, a następnie łączy te obrazy w jeden. Obsługa wielu próbek Funkcje programu pomiarowego i zarządzania programami obsługują pomiary wielu nieregularnych próbek. Pomiary wielu próbek Wykonywanie rożnych programów dla każdej nieregularnej próbki. Manager części: Wykonywanie wspólnego programu pomiarowego dla wielu próbek o tym samym kształcie. Funkcja nawigacji (System B) Ta funkcja udziela wskazówek co do ustawienia kolejnej pozycji precyzyjnego ręcznego stołu XY podczas pomiaru wielopunktowego (CHD itp.) poprzez pojawiające się na ekranie menu. Tworzenie wzoru: To narzędzie służy do tworzenia wzorów rozmieszczenia punktów pomiarowych, takich jak linie proste, zyg-zaki i wzorce wyuczone. Wstawianie wzoru To narzędzie służy do wstawiania utworzonych wcześniej wzorów rozmieszczenia punktów pomiarowych poprzez zastosowanie układu współrzędnych. Przed utworzeniem wzoru ustawia ono środek, kierunek, itp.. 572

6 Twardościomierz Vickers HV-110/120 Specyfikacja techniczna Tworzenie nacisku pomiarowego Czas obciążania, działania System optyczny Motoryczne s (wybieralny) Układ optyczny skorygowany na nieskończoność Światło LED Operowanie ręczne i motoryczne Oświetlacz Wgłębnik / Głowica rewolwerowa Wyjście danych RS-232C, Digimatic, USB 2 Stół XY [mm] Zakres posuwu systemu A + B: 50 x 50 ręczny Zakres posuwu systemu C + D : 50 x 50 / 100 x 100 motoryczny Seria 810 Twardościomierze HV-210/220 posiadają następujące zalety: Linia produktów od obsługiwanych ręcznie do CNC Kolorowy wyświetlacz 144 mm (5,7 cali) (Typ A) o podwyższonej czytelności, łatwy w obsłudze interfejs użytkownika. Przy w pełni automatycznej konfiguracji dramatycznie skrócony czas cyklu pomiaru twardości dzięki użyciu oprogramowania AVPAK-20 (Typ B, C, D), które służy do kontroli pomiaru, analizy i tworzenia raportu w jednym cyklu. Wbudowane funkcje typu motorycznego redukują całkowity czas pomiaru. Elektromagnetyczna kontrola nacisku pomiarowego we wszystkich modelach. Zastosowanie oświetlenia LED wydłuża czas życia i oferuje obraz w naturalnych barwach. Pomiar mikrotwardości Brinella do 62,5 KG przy wykorzystaniu opcjonalnego obciążnika. Normy JIS B 7725, ISO Prędkość dojazdu 60 µm/s, 150 µm/s wybieralne wgłębnika Obsługiwany test HV, HK, HB, KC Skala Vickersa HV-110A/110B/110C/110D HV 1; 2; 3; 5; 10; 20; 30 HV-120A/120B/120C/120D HV 0,3; 0,5; 1; 2,5; 5; 10; 20; 30 Linia obiektywów 2x, 5x, 10x, 20x, 50x, 100x Typ ręczny Broszura Twardościomierze dostępna na żądanie Typ oprogramowania HV-110 HV-120 HV-110 HV-120 HV-110 HV-120 HV-110 HV-120 PANEL dotykowy PC PC PC Standard Niski Standard Niski Standard Niski Standard Niski 50 x 50mm 50 x 50mm 50 x 50mm 50 x 50mm 100 x 100mm 100 x 100mm - AVPAK-20 AVPAK-20 AVPAK

7 Twardościomierz Vickers HV-110/120 Sprawdzian ręczny lub całkowicie automatyczny Wyposażenie specjalne Nr 19BAA277 19BAA279 11AAC697 11AAC698 11AAC699 11AAC700 19BAA063M PA Opis Uchwyt z kulką węglikową do próby twardości Brinella ø1 mm Uchwyt z kulką węglikową do próby twardości Brinella ø2,5 mm Ciężarek dla tw. Brinella 4,903 N Ciężarek dla tw. Brinella 12,26 N Ciężarek dla tw. Brinella 55,16 N Ciężarek dla tw. Brinella 122,6 N Wgłębnik Knoopa z certyfikatem MPA System A HV-110A/HV-120A Cechy: Kolorowy wyświetlacz LCD o przekątnej 144 mm (5,7 cala) Ustawialne 3 rodzaje stylów wyświetlania Wyposażony w mikroskop pomiarowy umożliwiający wizyjny pomiar długości przekątnej. Pozycjonowanie za pomocą ręcznego stolika XY System C HV-110C/HV-120C Cechy: Obsługa poprzez wysoce funkcjonalne oprogramowanie AVPAK-20 Intensywność oświetlenia LED regulowana za pomocą przesłony lub przy użyciu oprogramowania AVPAK-20 Automatyczny pomiar wgłębienia Automatyczne pozycjonowanie za pomocą motorycznego stolika XY Typ ręczny z systemem wideo D System B HV-110B/HV-120B System D HV-110D/HV-120D Cechy: Obsługa poprzez wysoce funkcjonalne oprogramowanie AVPAK-20 Intensywność oświetlenia LED regulowana za pomocą przesłony lub przy użyciu oprogramowania AVPAK-20 Pozycjonowanie za pomocą ręcznego stolika XY Cechy: Obsługa poprzez wysoce funkcjonalne oprogramowanie AVPAK-20 Intensywność oświetlenia LED regulowana za pomocą przesłony lub przy użyciu oprogramowania AVPAK-20 Automatyczne pozycjonowanie za pomocą motorycznego stolika XY Auto ogniskowanie 574

8 Twardościomierz Vickers HV-110/120 Konfiguracja Można wybrać dwa dodatkowe obiektywy MODELE Z MODELE Z Standardowy nacisk pom D D 11AAC104 11AAC105 Standardowy nacisk pom D 11AAC106 11AAC107 11AAC108 11AAC109 Niski nacisk pomiarowy D D 11AAC104 11AAC105 Niski nacisk pomiarowy D 11AAC106 11AAC107 11AAC108 11AAC110 Standardowy nacisk pom D 11AAC104 11AAC105 11AAC316 11AAC106 11AAC107 Standardowy nacisk pom D 11AAC108 11AAC109 11AAC316 Mikroskop pomiarowy unit. Niski nacisk pomiarowy D 11AAC104 11AAC105 11AAC316 11AAC106 11AAC107 Niski nacisk pomiarowy D 11AAC108 11AAC110 11AAC316 Mikroskop pomiarowy unit. Standardowy nacisk pom D 11AAC D 11AAC105 11AAC316 11AAC106 11AAC107 Standardowy nacisk pom D 11AAC108 11AAC109 11AAC316 Mikroskop pomiarowy unit. Niski nacisk pomiarowy D 11AAC D 11AAC105 11AAC316 11AAC106 11AAC107 Niski nacisk pomiarowy D 11AAC108 11AAC110 11AAC316 Mikroskop pomiarowy unit. Standardowy nacisk pom D 11AAC D 11AAC AAC106 11AAC316 11AAC107 11AAC108 Standardowy nacisk pom D 11AAC109 Mikroskop pomiarowy unit AAC316 Niski nacisk pomiarowy D 11AAC D 11AAC AAC106 11AAC316 11AAC107 11AAC108 Niski nacisk pomiarowy D 11AAC110 Mikroskop pomiarowy AAC316 Vision unit. 575

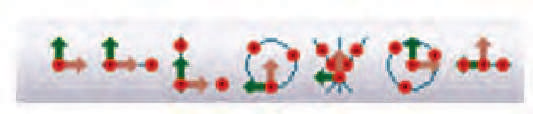

9 Twardościomierz Vickers HV-110/120 Oprogramowanie AVPAK-20 dla systemów B, C oraz D Oprogramowanie do kontroli sekwencji, pomiaru twardości i tworzenia raportów Współpracuje z systemem operacyjnym Windows 7 64 bit Funkcja łączenia obrazów Funkcja analizy wgłębień Funkcja sterowania stolikiem Funkcje Łączenie obrazów Steruje położeniami kamery w szyku siatki prostokątnej i tworzy obraz dużej powierzchni z obrazów z wielu położeń (wymagany motoryczny stolik XY) Funkcja sterowania rewolwerem Funkcja analizy wgłębienia Analizuje wgłębienie i mierzy jego przekątną zgodnie z ISO Funkcja sterowania oświetleniem Wykorzystuje 100 poziomów regulacji jasności. Poziom jasności dobierany jest automatycznie do próbki. Na obrazie z kamery pokazywane jest nasycenie pikseli. Funkcja wzoru trasy pomiaru Możliwość wykonania testów według kilku wzorów tras (linia prosta, zygzak, siatka prostokątna lub kołowa/łuk ) lub ich kombinacji jak również wg układu punktów zdefiniowanego swobodnie przez operatora. Funkcja ustawiania układu współrzędnych Dostępnych jest kilka metod ustawienia układu (1 punkt, 2 punkty, 3 punkty, łuk, środek okręgu, prosta i punkt symetrii). Możliwość ustawienia układu wzdłuż konturu dla kilku typów testów (przesunięcie, wzór, siatka). Funkcja sterowania stolikiem Sterowanie motorycznym stolikiem XY (typ C i D) oraz auto-ogniskowaniem (typ D) za pomocą joystick'a w oknie programu AVPAK-20. Istnieje możliwość zapamiętania i przywołania pięciu pozycji XY. Funkcja sterowania głowicą rewolwerową Zapewnia zmianę obiektywów i wgłębników poprzez obrót rewolweru. Funkcja automatycznego wykonania Rejestruje wszystkie wykonywane operacje i umożliwia ich odtworzenie w dowolnym czasie. Funkcja analizy i raportowania Oferuje kilka typów wykresów (głębokość nawęglania, rozkład nawęglania, karta kontroli X-R) oraz szablony raportów. Istnieje możliwość edycji tych wykresów na raporcie pomiarowym. 576

10 Rockwell HR-100/200/300/400 Specyfikacja techniczna Normy JIS B 7726, ISO (ASTM E18)* Wysokość Maks. 180 (100 z założoną osłoną) mm Głębokość Maks. 165 (od środka osi pomiaru wgłębnika) Funkcje HR-320MS, HR-430MR, HR-430MS : ocena GO/NG, offset, konwersja twardości Zasilanie AC V, 1,2A; (HR-110MR: bez zasilania) Wyposażenie standardowe Wyposażenie specjalne Wgłębnik diamentowy dla R i R/S, wgłębnik z kulką stalową 1/16"/1,587mm, kowadełko płaskie, duże kowadełko pryzmowe, płytki kontrolne, zasilacz sieciowy, pokrowiec, pudełko z akcesoriami, poziomnica. Nr Opis 56AAK286B Zestaw ciężarków dla tw. Brinella HR-110MR, 210MR 62.5, 125, AAK287B Zestaw ciężarków dla tw. Brinella HR-320MS 31.25, 62.5, 125, AAK288B Zestaw ciężarków dla tw. Brinella HR-430MR 62.5, 125, AAK289B Zestaw ciężarków dla tw. Brinella HR-430MS 31.25, 62.5, 125, Okrągły stolik Ø 180 mm Okrągły stolik Ø 250 mm 19BAA161D Mikroskop 20X Kowadełka Kowadełko punktowe (diament-super Rockwell) Podpórka regulowana Kowadełko pryzmowe, dł. 400 mm, szer. 50 mm, Stolik dokładny dla próby Jominy'ego Podpórka regulowana Kowadełko pryzmowe Ø40mm, Kowadełko punktowe Ø12mm Kowadełko pryzmowe Ø40mm, Kowadełko punktowe Ø5,5mm Kowadełko pryzmowe Ø10 mm, Stolik konsolowy Wyposażenie komputerowe (nie dla HR-110, HR-210) D Mini procesor Digimatic 06ADV380E Kabel USB ITD (2 m) Kabel Digimatic (1 m) Kabel Digimatic (2 m) Informacji na temat wgłębników i płytek kontrolnych należy szukać w rozdziale Płytki kontrolne dla twardościomierzy Zeskanuj kod QR swoim urządzeniem mobilnym i oglądaj na kanale YouTube filmy z naszymi produktami. Seria 963 Pięć ekonomicznych przyrządów do pomiaru twardości Rockwella pokrywających pełen zakres możliwych zastosowań. Nowoopracowany korpus zapewnia maksimum przestrzeni dla mierzonych przedmiotów. Do instalacji tych urządzeń wystarczy płaski stół. Łatwość obsługi : modele analogowe HR-110/HR-210 wykorzystują automatycznie ustawiany czujnik zegarowy. HR-110MR nie wymaga zewnętrznego zasilania, dzięki czemu jest przyjazny dla środowiska. Dla ułatwienia obsługi modele cyfrowe HR-430MR/MS wykorzystują funkcje automatycznego zatrzymywania koła oraz sekwencjonowanie obciążenia. W przypadku modeli cyfrowych HR-320MS oraz HR-430MR/MS do drukowania wyników można stosować nasz Mini-procesor Digimatic (DP1-VR) oraz interfejs danych "Input tool" (USB-ITN-E) do połączenia z komputerem PC w celu przesyłania, analizy i rejestracji danych pomiarowych. Przy wykorzystaniu dodatkowych akcesoriów, takich jak wgłębnik Brinella, zestaw obciążników i mikroskop pomiarowy można wykonywać również pomiary twardości Brinella. HR-110MR Twardościomierz Rockwella Model przyjazny dla środowiska i energooszczędny. Podstawowe operacje wykonywane są ręcznie, łącznie ze zmianą obciążenia (ustawianie obciążenia całkowitego). HR-210MR Twardościomierz Rockwella Ręczne ustalanie obciążenia i przyłożenie nacisku wstępnego. Motoryczna sekwencja obciążania. HR-110MR i czujnik HR-210MR Model HR-110MR HR210MR HR-320MS HR-430MR HR-430MS Nr D D* D* D* Pomiar twardości Rockwell Rockwell Super Rockwell Rockwell Super Rockwell Wyświetlacz Analogowy Analogowy Cyfrowy Cyfrowy Cyfrowy Wyświetlacz Działka 0,5 HR Działka 0,5 HR Obciążenie wstępne Ustawianie obciążenia wstępnego Wybór obciążenia pomiarowego Przyłożenie obciążenia pomiarowego Ustawianie automatyczne z czujnikiem zegarowym Ustawianie automatyczne z czujnikiem zegarowym - - Wymiana obciążników Wymiana obciążników Rozdzielczość 0,1 HR Nawigator obciążenia Ustawianie na tarczy Wymiana obciążników Rozdzielczość 0,1 HR Zatrzymywanie automatyczne - Ustawianie na tarczy Rozdzielczość 0,1 HR Zatrzymywanie automatyczne Ustawianie na tarczy Ustawianie na tarczy Ręczne Półautomatyczne Półautomatyczne Automatyczne Automatyczne Wyjście danych - - Digimatic (SPC), Digimatic (SPC), Digimatic (SPC), RS-232C RS-232C RS-232C Wymiary (SxGxW) mm 296 x 512 x x 512 x x 516 x x 516 x x 516 x 780 Waga kg

11 Rockwell HR-100/200/300/400 Seria 963 Charakterystyka uzupełniająca serii HR-100/200/300/400 Wyposażenie opcjonalne Informacje na temat wgłębników i płytek do kalibracji twardości, patrz rozdział Płytki do kalibracji twardości HR-320MS Twardościomierz dwufunkcyjny (Rockwell /Super Rockwell) Ręczne ustalanie nacisku pomiarowego i nacisku wstępnego Motoryczna sekwencja obciążania. HR-430MR Twardościomierz Rockwella Model ekonomiczny, ale wyposażony w tarczę do zmiany nacisku, sterowanie motoryczne, funkcję automatycznego zatrzymywania oraz funkcję autostart. Motoryczna sekwencja obciążania. HR-430MS Twardościomierz dwufunkcyjny (Rockwell / Super Rockwell) Model ekonomiczny, ale wyposażony w tarczę do zmiany nacisku, sterowanie motoryczne, funkcję automatycznego zatrzymywania oraz funkcję autostart. Motoryczna sekwencja obciążania Automatyczne zatrzymywanie koła sterowego Możliwość wyboru nacisku wstępnego Interfejs SPC Digimatic i RS-232C 578

12 Rockwell HR-100/200/300/400 Seria 963 Uzupełniający opis produktu i wyposażenia serii HR-100/200/300/ Stolik okrągły, średnica zewnętrzna 250mm Podpora regulowana Dla dużych próbek jak profile Stolik okrągły, średnica zewnętrzna 180mm Dla dużych próbek jak profile Kowadełko z pryzmą (dużą) (Śr.zewn. 40mm, szer. rowka 30mm) Dla trzpieni (maks. Ø 60mm) Kowadełko o małej powierzchni (Średnica zewnętrzna 12mm) Kowadełko z pryzmą (małą) (Śr.zewn. 40 mm, szer. rowka 6 mm) Dla trzpieni (maks. Ø8,4 mm) Kowadełko o małej powierzchni (Śr.zewn. 5,5 mm) Dla próbek w postaci płytek Dla długich obiektów (do stosowania z kowadełkami) Pryzma specjalna (długość 400 mm, szerokość rowka 50 mm) Dla trzpieni (maks. Ø100mm) Stolik do mikro przemieszczeń dla próby Jominy ego JIS G 0561 Badanie hartowności stali Kowadełko o małej powierzchni ostrosłupowej (Śr.zewn. 10mm) Dla próbek w postaci płytek Wyłącznie do badań metodą Super Rockwell Małe kowadełko pryzmowe (Śr.zewn. 10mm) Dla trzpieni (maks.ø16mm) Podpora lewarowa Do pomiarów długich obiektów (stosowana razem z kowadełkami lub stolikami okrągłymi) Stojak dla twardościomierza Mini procesor danych Digimatic DP-1VR Kabel danych nie dołączony (sprzedawany oddzielnie) prosimy zamawiać niezależnie Kabel połączeniowy nr katalogowy ADV380E USB input tool Direct USB-ITN Łatwe wprowadzanie danych do komputera PC 579

13 Twardościomierze Wizhard Rockwell, Rockwell Superficial, Brinell serii HR-500 Seria 810 Twardościomierze Wizhard Rockwell, Rockwell Superficial, Brinell HR-500 zapewniające wysoką jakość i wydajność pomiarów posiadają następujące zalety: Wytwarzanie obciążeń dla pomiarów twardości Rockwella, Super-Rockwella i Brinella. Ramię wgłębnika w kształcie dzioba ułatwia dostęp do powierzchni zewnętrznych i wewnętrznych (min. ø40 mm / ø22 mm, przy stosowaniu opcjonalnego wgłębnika diamentowego). Elektroniczne sterowanie siłą nacisku w czasie rzeczywistym zapewnia właściwą precyzję obciążania. Funkcja ta doskonale eliminuje przekroczenia siły nacisku obciążania. Funkcja wycofywania wgłębnika dla ciągłych pomiarów ze stałą pozycją stołu, która eliminuje niestabilność spowodowaną ruchem stołu. Automatyczne zatrzymywanie podnoszenia stolika oraz automatyczne obciążanie wstępne zapewnia stabilną generację nacisku pomiarowego. Oprogramowanie EXPAK dla prostej akwizycji danych pomiarowych i prowadzenia statystyki 11AAC237. Specyfikacja techniczna Sterowanie obciążeniem Czas obciążania, działania Maks. wysokość obiektu Maks. głębokość obiektu Konwersje na inne skale twardości Wyjście danych Funkcje statystyczne Automatyczne (obciążanie, działanie, odciążanie) s (co 1 s) 250 mm (dla standardowego kowadełka płaskiego) 150 mm (od środka trzpienia wgłębnika do tyłu) HV, HK HRA, HRB, HRC, HRD, HRF, HRG, HR15T, HR30T, HR45T, HR15N, HR30N, HR45N, HS, HB, HBS, wytrzymałość na rozciąganie RS-232C, Digimatic (SPC) i Centronics Liczba wartości, wartość maksymalna, wartość minimalna, wartość średnia, rozstęp, górna i dolna granica, odchylenie standardowe, liczba porównań GO/NG, przechowywanie 1024 wartości, OFFSET, wartość twardości, ustawienia pomiaru, pomiar ciągły. Karta kontroli X-R, edycja 1024 wartości, konwersja twardości, wyniki obliczeń statystycznych, korekcja powierzchni cylindrycznych i sferycznych, korekcja wielopunktowa. Wymiary (SxGxW) Zasilanie Jednostka główna 250 x 670 x 605 mm Sterownik 165 x 260 x 105 mm 100/120/220/240V AC, 50/60Hz HR-521 / HR-522 HR-523 Wyposażenie opcjonalne Waga Szczegółowe informacje na temat wyposażenia standardowego i opcjonalnego, patrz następna strona. 65 kg Model HR-521 HR-522 HR-523 Nr D D D Panel operatorski Typ z ekranem dotykowym Typ z ekranem dotykowym Typ z ekranem dotykowym Podnoszenie stolika Ręczny (z automatycznym Ręczny (z automatycznym zatrzymywaniem) zatrzymywaniem) Posuw motoryczny Nacisk wstępny ; N ; N ; N Super Rockwell ; 294.2, N ; 294.2, N ; 294.2, N Rockwell ; ; 1471 N ; ; 1471 N ; ; 1471 N Brinell 1839 N ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; 1226 ; ; 1839 N N 580

14 Twardościomierze Wizhard Rockwell, Rockwell Superficial, Brinell serii HR-500 Wyposażenie standardowe Nr Opis Stolik płaski Ø 64 mm Kowadełko pryzmowe Ø40mm,120 19BAA517 Pokrowiec Płytki kontrolne, wgłębnik diamentowy, kulki stalowe i poziomnica stanowią wyposażenie standardowe. Wyposażenie specjalne Nr Opis 11AAC237 EXPAK program do przetwarzania danych Kowadełka Okrągły stolik Ø 180 mm Okrągły stolik Ø 250 mm Kowadełko pryzmowe Ø40mm, Kowadełko pryzmowe Ø10 mm, Kowadełko pryzmowe, dł. 400 mm, szer. 50 mm, Kowadełko punktowe (diament-super Rockwell) Kowadełko punktowe Ø12mm Kowadełko punktowe Ø5,5mm Mikroskopy stałe dla twardościomierzy Brinella 19BAA161D Mikroskop 20X 19BAA318D Mikroskop 40X 19BAA319D Mikroskop 100X Wgłębnik 19BAA292M PA Wgłębnik diamentowy, otwór min.: ø22 mm, z certyfikatem MPA 19BAA072M PA Wgłębnik diamentowy z certyfikatem MPA Wyposażenie komputerowe D Mini procesor Digimatic Dodatkowe wyposażenie twardościomierzy Brinella, patrz broszura poświęcona twardościomierzom. Informacji na temat wgłębników i płytek kontrolnych należy szukać w rozdziale Płytki kontrolne dla twardościomierzy Seria 810 Uzupełniająca specyfikacja techniczna i wyposażenie serii HR-500 Moduły sterujące Typ z ekranem dotykowym Obsługa za pomocą graficznego ekranu dotykowego LCD z podświetleniem. Zdalne ustawianie nacisku pomiarowego powiązanego z wybraną skalą twardości. Wybór języka menu: angielski, francuski, niemiecki, włoski, japoński i hiszpański. Kompensacja powierzchni cylindrycznych i sferycznych. Offset danych. Konwersja do innych skali twardości. Rozbudowana funkcja obliczeń statystycznych z elastyczną edycją danych i pamięcią 1024 wartości. Edycja danych pomiarowych. Ocena tolerancji OK/±NG. Analiza statystyczna, Histogram i karta X-R Expak - oprogramowanie do prostej akwizycji danych pomiarowych 11AAC237 Możliwość dokonywania pomiarów przedmiotów o różnych kształtach (zastosowanie mechanizmu z wydłużonym ramieniem wgłębnika). Mechanizm ramienia typu dziób pozwala na wykonanie pomiaru twardości wewnątrz rury tak, jak na górnej powierzchni obiektu płaskiego. Ramię wgłębnika w kształcie dziobu Broszura Twardościomierze dostępna na żądanie 581

15 Twardościomierz uderzeniowy HARDMATIC HH-411 Seria 810 Jest to lekki, przenośny przyrząd do pomiaru twardości z odczytem cyfrowym, przeznaczony do pomiarów przedmiotów metalowych. Hardmatic HH-411 posiada następujące zalety: Działa w oparciu o zasadę "odbicia sprężystego" (opisaną w normie ASTM A 956). Wynik pomiaru przedstawiany jest w skali L (skala Leeba). Jednakże istnieje możliwość konwersji do innej, pożądanej skali twardości. W przypadku ustawienia i włączenia funkcji oceny tolerancji, na wyświetlaczu automatycznie pokazywany jest wynik tej oceny: GO/±NO GO. Funkcję rejestracji 1800 wartości pomiarowych i automatyczną kompensację kąta pomiaru. Oprogramowanie Expak do prostej akwizycji danych 11AAC Przykład zastosowania Model HH-411 Nr Dokładność ±12 HL (800 HL +/- 1,5%) Vickers Zakres konwersji / Przyrost Brinell HV / 1 HV Rockwell C HB / 1 HB Rockwell B 19,3-68,2 HRC / 0,1 HRC Shore 13,5-101,7 HRB / 0,1 HRB Wytrzymałość na 13,2-99,3 HS / 0,1 HS rozciąganie MPa / 1 MPa Grubość próbki Min. 5 mm Waga próbki 5 kg lub więcej Wymiary Detektor/Wyświetlacz ø28 x 175 mm / 70 x 110 x 35 mm Wyświetlacz 7-segmentowy LCD Rozdzielczość HL Waga 320 g Specyfikacja techniczna Bijak Funkcje Zasilanie Wyjście danych Młoteczek z zakończony kulką węglikową, skala D (ASTM A 956) Automatyczna kompensacja kąta, Offset, Ocena OK/NG, Konwersja skali twardości, Przechowywanie danych (1800 wpisów), Analiza statystyczna (Wartość średnia, Wartość maks., Wartość min., Rozrzut), Funkcja auto wyłączania, Funkcja zliczania uderzeń. Bateria LR6 (2 szt.) lub zasilacz sieciowy (opcja) RS-232C, SPC Wyposażenie standardowe Nr Opis 19BAA457 Wgłębnik węglikowy z kulką 19BAA451 Pierścień pomocniczy Ø22mm Wyświetlacz 19BAA452 Pierścień pomocniczy Ø 14 mm dla HH BAA460 Kabel detektora HH BAA258 Pędzel do czyszczenia 19BAA265 Płytka kontrolna Wyposażenie specjalne Nr Opis 19BAA458 Bijak typu DL 06AEG302D Zasilacz sieciowy 9V, 500mA 11AAC238 Przetwarzanie danych w EXPAK Pierścienie pomocnicze 19BAA248 Podkładka dla powierzchni cylindrycznych R10-20 mm (typy D/ DC) 19BAA249 Podkładka dla wewn. powierzchni cylindrów R14-20 mm (typy D i DC) 19BAA250 Podkładka dla pow. sfer R mm (typy D i DC) 19BAA251 Podkładka dla wewn. powierzchni sfer R mm (typy D i DC) Wgłębniki Detektor UD-412 bijak HDLC Detektor UD-413 bijak HLD Detektor UD-414 bijak HLDL Wyposażenie komputerowe D Mini procesor Digimatic Kabel Digimatic (1 m) 19BAA263 Kabel RS-232C Wzorce twardości (wszystkie płytki mają średnicę 115 mm, grubość 33 mm i wagę 3,7 kg) 19BAA243 Płytka kontrolna 880 HLD 19BAA244 Płytka kontrolna 830 HLD 19BAA245 Płytka kontrolna 730 HLD Broszura Twardościomierze dostępna na żądanie Bijak UD-412 Skala HLDC Do pomiaru wewnętrznych ścianek cylindrów. Uchwyt jest krótki dla ułatwienia pozycjonowania w cylindrach. Bijak UD-413 Skala HLD+15 Do pomiarów wklęsłych części przedmiotów, takich jak wręby kół zębatych, bieżnie łożysk kulkowych, itp. Bijak UD-414 Skala HLDL Do pomiarów uzębienia, wnętrza naroży połączeń spawanych, itp. 582

16 Cyfrowe i analogowe twardościomierze przenośne HARDMATIC HH-300 Specyfikacja techniczna Modele cyfrowe Modele analogowe Utrzymywanie wartości Zerowanie Ocena tolerancji Funkcja blokady Wyjście danych SPC Wskazówka wartości szczytowej Rysunki przedstawiają modele z prostokątnymi i okrągłymi powierzchniami osadzania. Powierzchnie osadzania należy dobierać z tabeli na podstawie wymiaru powierzchni f. Dla dokonania wyboru pomiędzy typem długim a krótkim, należy sprawdzić wymiary kolumn (WxDxH) w tabeli. Rysunek geometrii końcówki Seria 811 Kompaktowe twardościomierze typu Durometer, cyfrowe lub analogowe, o szerokim zakresie mierzonych materiałów oferują następujące korzyści: Przeznaczone są do pomiarów twardości następujących materiałów : gumy naturalnej, neoprenu, poliesterów, PVC, skóry, thiokolu, kauczuku nitrylowego, wosku, winylu, celulozy, włókien oktanowych, polistyrenu, etc. Pomiar twardości Shore'a "A", "D" oraz "E". HH-329; HH-331; HH-333; HH-335 Model HH-329 HH-331 HH-333 HH-335 Nr System wyświetlania Analogowy Analogowy Analogowy Analogowy Geometria końcówki Typ E Typ A Typ D Typ A Wgłębnik b ø 5 mm ø 1,25 mm ø 1,25 mm ø 1,25 mm Wgłębnik d - ø 0,79 mm - ø 0,79 mm Wgłębnik r - - R 0,1 mm Powierzchnia osadzania a ø 5,4 mm ø3mm ø 3 mm ø 3 mm Powierzchnia osadzania f 44 x18 mm ø 18 mm ø 18 mm 44 x 18 mm Twardość HE HA HD HA Wysięg wgłębnika 2,5 mm 2,5 mm 2,5 mm 2,5 mm Siła docisku WE, WA, WD WE= HE [mn] WA=550+75HA [mn] WD=444,5HD [mn] WA=550+75HA [mn] Wymiary (SxGxW) 144 x 56 x 33,5 186 x 56 x 34,5 186 x 56 x 34,5 144 x 56 x 33,5 Waga 0,3 kg 0,32 kg 0,32 kg 0,3 kg HH-337; HH ; HH Model HH-337 HH HH Nr System wyświetlania Analogowy Analogowy Analogowy Geometria końcówki Typ D Typ A Typ D Wgłębnik b ø 1,25 mm ø 1,25 mm ø 1,25 mm Wgłębnik d - ø 0,79 mm ø 0,79 mm Wgłębnik r R 0,1 mm - R 0,1 mm Powierzchnia osadzania a ø 3 mm ø 3 mm ø 3 mm Powierzchnia osadzania f 44 x 18 mm ø 18 mm ø 18 mm Twardość HD HA HD Wysięg wgłębnika 2,5 mm 2,5 mm 2,5 mm Siła docisku WE, WA, WD WS=444,5HD [mn] WA=550+75HA [mn] WD=444,5HD [mn] Wymiary (SxGxW) 144 x 56 x 33,5 144 x 56 x 33,5 144 x 56 x 33,5 Waga 0,3 kg 0,27 kg 0,27 kg AAA

17 Cyfrowe i analogowe twardościomierze przenośne HARDMATIC HH-300 Seria 811 HH-330, HH-332, HH-334; HH-336, HH-338 Model HH-330 HH-332 HH-334 HH-336 HH-338 Nr System wyświetlania Cyfrowy Cyfrowy Cyfrowy Cyfrowy Cyfrowy Geometria końcówki Typ E Typ A Typ D Typ A Typ D Wgłębnik b ø 5 mm ø 1,25 mm ø 1,25 mm ø 1,25 mm ø 1,25 mm Wgłębnik d - ø 0,79 mm - ø,079 mm - Wgłębnik r - - R 0,1 mm - R 0,1 mm Powierzchnia osadzania a ø 5,4 mm ø 3 mm ø 3 mm ø 3 mm ø 3 mm Powierzchnia osadzania f 44x18 mm ø 18 mm ø 18 mm 44x18 mm 44x18 mm Twardość HE HA HD HA HD Wysięg wgłębnika 2,5 mm 2,5 mm 2,5 mm 2,5 mm 2,5 mm Siła docisku WE, WA, WD WE=550+75HE [mn] WA=550+75HA [mn] WD=444,5HD [mn] WA= HA [mn] WD=444,5HD [mn] Wymiary (SxGxW) 151 x 60 x 28,5 193 x 60 x 29,5 193 x 60 x 29,5 151 x 60 x 28,5 151 x 60 x 28,5 Waga 0,29 kg 0,31 kg 0,31 kg 0,29 kg 0,29 kg HH , HH Model HH HH Nr System wyświetlania Cyfrowy Cyfrowy Geometria końcówki Typ A Typ D Wgłębnik b ø 1,25 mm ø 1,25 mm Wgłębnik d ø 0,79 mm ø 0,79 mm Wgłębnik r - R 0,1 mm Powierzchnia osadzania a ø 3 mm ø 3 mm Powierzchnia osadzania f ø 18 mm ø 18 mm Twardość HA HD Wysięg wgłębnika 2,5 mm 2,5 mm Siła docisku WE, WA, WD WA=550+75HA [mn] WS=444,5HD [mn] Wymiary (SxGxW) 151 x 60 x 28,5 151 x 60 x 28,5 Waga 0,26 kg 0,26 kg Wyposażenie specjalne Nr Opis Akcesoria komputerowe D Mini procesor Digimatic Kabel Digimatic (1m) Statyw pomiarowy Statyw pomiarowy dla HH-333/334/337/338/337-01/ Statyw pomiarowy dla HH-335/336/335-01/ Statyw pomiarowy dla HH-331/332 Zestaw płytek kontrolnych 64AAA590 Zestaw płytek kontrolnych (guma) Twardość 20, 40, 80 Shore «D» 64AAA964 Zestaw płytek kontrolnych (guma) Twardość 30, 60, 90 Shore «A» Statyw pomiarowy - Wymiary stolika : ø90 mm - Maks. wysokość przedmiotu : 90 mm Zastosowanie statywu pomiarowego Statywy te służą do mocowania Durometrów. Umożliwiają one pomiary twardości w stałych warunkach poprzez zapewnienie stałego pionowego nacisku pomiarowego na mierzoną powierzchnię przy każdym pomiarze oraz Dzięki mniejszemu prawdopodobieństwu wystąpienia błędu ludzkiego i mniejszej zmienności pomiaru może on być wykonany przez każdego. Ciężarki z zestawu mogą być umieszczane bezpośrednio na Durometrze i umożliwiają pomiar twardości ze stałym naciskiem dużych próbek, do których nie można stosować statywu. Ciężarki z zestawu służą też do kalibracji sprężyn wytwarzających nacisk pomiarowy Durometrów Bezpośrednie stosowanie ciężarków 584

18 Płytki do kalibracji twardości Płytki do kalibracji twardości Współczesne normy dotyczące twardości zalecają, w uzupełnieniu do corocznych kalibracji i wzorcowań, codzienne sprawdzanie twardościomierzy. Dla celów dokumentowania, obliczeń i przedstawiania wyników badań płytek do kalibracji twardości dystrybuowanych przez zewnętrznych producentów stworzono program oparty na arkuszu kalkulacyjnym Microsoft Excel, w którym zawarto wartości nominalne, odchyłki graniczne, powtarzalność twardościomierza i niepewność pomiaru płytek kalibracyjnych. Program i dodatkowe informacje można pobrać ze strony URL: Pobieranie rozpocznie się po wprowadzeniu numeru MPA NRW wraz z wartością nominalną i kliknięciu OK. Dostępne są również wersje demonstracyjne tego programu. Program przedstawia w formie tekstowej, czy deklarowane wartości są osiągnięte przez maszynę czy nie. Program oferuje dwa sposoby określenia niepewności pomiaru. Najpierw bez korekcji błędu zgodnie z propozycją UNCERT SMT EU, a następnie z korekcją błędu w odniesieniu do wartości nominalnej. Jak zamawiać: wybierz skalę twardości (druga kolumna tabeli) i wymaganą wartość twardości. Następnie połącz numer katalogowy z pierwszej kolumny z przyrostkiem w nagłówku kolumny zawierającej wymaganą wartości twardości, jak w przykładzie poniżej. Dla płytki 60HR45N numer katalogowy to BU Wszystkie wzorce twardości są kalibrowane przez Niemiecki narodowy instytut MPA NRW i dostarczane są z certyfikatem. Inne wzorce twardości dostępne są na zamówienie. Brinell (trójkąt, 70x70x70x6mm 130 g) standardowa wartość twardości Nr Opis BU0310- HBW 2,5/31, BU0311- HBW 2,5/62, BU0312- HBW 2,5/187, Brinell (trójkąt polerowany, 70x70x70x6mm 130 g) standardowa wartość twardości, wartości twardości w nawiasach nie są standardowe Nr Opis BU0404- HBW 1 / 5 (140) BU0405- HBW 1 / (240) BU0406- HBW 1 / Stalowe płytki kontrolne dla twardościomierzy Brinell (kwadrat, 100x100x16mm 1,3 kg ) standardowa wartość twardości rozmiar 150x100x16mm 1,95 kg Nr Opis 02 BU0201- HBW 5/125 (150*) Knoop ( trójkąt polerowany, 35x35x35x6mm 30 g standardowa wartość twardości, *wartość twardości 140 HK dostępna tylko na płytce w rozmiarze makro (70x70x70x6mm 130 g)) Nr Opis BU0701- HK 0, * 240 BU0702- HK 0,01 140* 240 BU0703- HK 0, * BU0705- HK 0, * BU0707- HK 0,05 140* BU0708- HK 0,1 140* BU0709- HK 0,2 140* BU0710- HK 0,3 140* BU0711- HK 0,5 140* BU0712- HK 1 140* BU0713- HK 2 140*

19 Płytki do kalibracji twardości Rockwell (kwadrat, 60x60x16mm 465 g) standardowa wartość twardości Nr Opis BU0101- HRA ,8 62, ,6 70,2 72,8 75,4 78,1 80, ,4 BU0102- HRB (S/W) BU0103- HRC /63 65 BU0104- HRF (S/W) BU0105- HR 15 N 67,7 70,5 73,4 76,2 79,1 81,9 84,7 87,5 89,9 90,8 91,3 BU0106- HR 30 N 41,2 45,6 50,1 54,6 59,1 63, ,1 76, ,2 BU0107- HR 45 N 19,7 25,4 31, ,8 48,5 54, ,7 68,5 71,4 BU0108- HR 15 T (S/W) 80 86, ,2 BU0109- HR 30 T (S/W) 56,5 69,2 77,3 82 BU0110- HR 45 T (S/W) 33,5 52,8 64,6 72,1 BU0115- HRG (S/W) BU0116- HRE (S/W) 95 BU0117- HRD BU0118- HRK S/W) Vickers macro (trójkąt polerowany, 70 x 70 x 70 x 6 mm 130g) twardość standardowa Nr Opis BU0601- HV BU0602- HV BU0603- HV BU0604- HV BU0605- HV BU0612- HV BU0613- HV BU0614- HV Vickers micro (trójkąt polerowany, 35x35x35x6mm 30 g) standardowa wartość twardości, wartości w nawiasach nie są standardowe, przekątna <20µm Nr Opis BU0501- HV 0,01 (240) BU0502- HV 0,015 (240) BU0503- HV 0,025 (240) (300) BU0505- HV 0,03 (300) (300) (350) (400) (450) BU0506- HV 0,5 (240) (300) (350) (400) (450) (540) (620) (720) (840) BU0507- HV 0, (350) (400) (450) (540) (620) (720) (840) BU0508- HV 0, (540) 620 (720) 840 BU0510- HV 0, BU0511- HV 0, BU0512- HV BU0513- HV BU0514- HV BU0515- HV BU0516- HV

20 Płytki do kalibracji twardości Płytki kalibracyjne dla twardościomierzy - Aluminium Brinell (150x100x16mm 650 g) standardowa wartość twardości Nr Opis BU1707- HBW 5/62,5 (60) BU1708- HBW 5/ BU1709- HBW 5/ Brinell (75x75x16mm 250 g) standardowa wartość twardości, wartości w nawiasach nie są standardowe Nr Opis BU1803- HBW 2,5/15,625 (60) BU1804- HBW 2,5/31, BU1805- HBW 2,5/62, Rockwell (75x75x16mm 250 g) standardowa wartość twardości Nr Opis BU1601- HRB (S/W) BU1602- HRE (S/W) BU1603- HRF (S/W) BU1604- HRH (S/W) 93 BU1605- HRK (S/W) BU1606- HR 15 T (S/W) BU1607- HR 30 T (S/W) ,5 BU1608- HR 45 T (S/W) 20 33,5 Vickers (75x75x16mm 250 g) standardowa wartość twardości Nr Opis BU1900- HV BU1901- HV BU1902- HV BU1903- HV BU1904- HV BU1905- HV BU1906- HV BU1907- HV Wgłębniki Brinell Nr Wgłębnik z kulką Tylko kulka 19BAA162MPA 5mm hartowany metal 19BAA163MPA 10mm hartowany metal 19BAA277 19BAA279 19BAA280 1mm 2,5mm 5mm Kształt Typ maszyny Komentarz z kulką z hartowanego metalu z kulką z hartowanego metalu z kulką z hartowanego metalu 19BAA281MPA 1mm hartowany metal 19BAA283MPA 2,5mm hartowany metal 19BAA284 10mm z kulką z hartowanego metalu Seria HR Durotwin Seria HV-100 Seria HR Durotwin Seria HV-100 Seria HR Durotwin Seria HV-100 Seria HR Durotwin Seria HV-100 Seria HR Durotwin Seria HV-100 Seria HR Durotwin Seria HV-100 Seria HR Durotwin Seria HV-100 Seria HR Durotwin Seria HV-100 z certyfikatem z certyfikatem bez certyfikatu bez certyfikatu bez certyfikatu z certyfikatem z certyfikatem bez certyfikatu Wszystkie wgłębniki Mitutoyo i kulki z hartowanego metalu, oznaczone znakiem MPA, kalibrowane są przez Niemiecki narodowy instytut MPA NRW i dostarczane są z certyfikatem Knoop Nr Wgłębnik diamentowy Kształt Typ maszyny 19BAA062MPA HK 0,01 HM/MVK Seria HM-100 HM-200 MVK z certyfikatem 19BAA063MPA HK 0,2 HV/AVK Seria HV-100 AVK z certyfikatem Wszystkie wgłębniki Mitutoyo i kulki z hartowanego metalu, oznaczone znakiem MPA, kalibrowane są przez Niemiecki narodowy instytut MPA NRW i dostarczane są z certyfikatem 587

21 Płytki do kalibracji twardości Rockwell Wgłębnik Nr diamentowy Diamentowy Rockwel- 19BAA072ASTM la Diamentowy Rockwel- 19BAA072MPA la Diamentowy Rockwel- 19BAA072MPA10 la Diamentowy Rockwel- 19BAA072MPAL la Diamentowy Rockwel- 19BAA073MPA la Diamentowy Rockwel- 19BAA292MPA la 19BAA504 19BAA505 19BAA506 19BAA507MPA 19BAA508MPA Wgłębnik z kulką 1/8" 3,175mm 1/4" 6,35mm 1/2" 12,7mm Tylko kulka Kształt Typ maszyny Komentarz 1/16" 1,5875mm 1/8" 3,175mm 19BAA509MPA 1/4" 6,35mm 19BAA510MPA 1/2" 12,7mm 19BAA515 1,5875 mm standard standard standard wąski 6mm szerokości standard krótki dla Ø22mm z kulką z hartowanego metalu z kulką z hartowanego metalu z kulką z hartowanego metalu hartowany metal hartowany metal hartowany metal hartowany metal z kulką z hartowanego metalu Seria HR 500 ASTM E-18 z certyfikatem zakres pomiarowy poszerzony do 10HRC z certyfikatem DIN EN ISO z certyfikatem bez certyfikatu bez certyfikatu bez certyfikatu z certyfikatem z certyfikatem z certyfikatem z certyfikatem bez certyfikatu Wszystkie wgłębniki Mitutoyo i kulki z hartowanego metalu, oznaczone znakiem MPA, kalibrowane są przez Niemiecki narodowy instytut MPA NRW i dostarczane są z certyfikatem Vickers Nr Wgłębnik diamentowy Kształt Typ maszyny Komentarz 19BAA059MPA HV 0,01 HM/MVK Seria HM-100 HM-200 MVK z certyfikatem 19BAA060MPA HV 0,2 HV/AVK Seria HV-100 AVK z certyfikatem Wszystkie wgłębniki Mitutoyo i kulki z hartowanego metalu, oznaczone znakiem MPA, kalibrowane są przez Niemiecki narodowy instytut MPA NRW i dostarczane są z certyfikatem 588

22 Materiał Metoda badawcza Mikrotwardość (Micro-Vickers) Charakterystyki mikropowierzchniowe materiału Vickers Rockwell Rockwell Superficial Brinell Shore Dla gąbki, gumy i tworzyw sztucznych Wafel układów scalonych Węglik, ceramika (narzędzie obróbcze) Stal (materiał po obróbce ciplnej, materiał surowy) Metal nieżelazny Tworzywo sztuczne Kamień szlifierski Odlew Gąbka, guma Kształt Cienki arkusz metalu (żyletka, folia metalowa) Cienka folia, powłoka, lakier, warstwa powierzchniowa (warstwa azotowana) Drobne części, części igłowe (wskazówka, igła krawiecka) Duża próbka (struktura) Konfiguracja materiału metalicznego (twardość każdej fazy stopu wielowarstwowego) Przenośne, typ z odbiciem sprężystym Płytka z tworzywa sztucznego Płytka gumowa, gąbka Zastostowanie Wytrzymałość lub fizyczna własność materiału Proces obróbki cieplnej Głębokość warstwy nawęglonej Głębokość warstwy odwęglonej Głębokość warstwy hartowania płomieniowego lub indukcyjne wysokiej częstotliwości Badanie hartowności Maksymalna twardość zgrzeiny punktowej Twardość spawu Twardość wysokotemperaturowa (parametryw wysokotemperaturowe, plastyczność przy obróbce na gorąco) Fracture toughness (ceramika) Klucz: Zalecany Dopuszczalny Metoda Vickersa jest najszerzej stosowaną metodą badania twardości, umożliwiającą badanie przy dowolnym nacisku pomiarowym. Badanie to ma ogromną liczbę dziedzin zastosowań, szczególnie w zakresie badania twardości pod naciskiem miniejszym niż 9,807N (1kgf). Jak pokazuje poniższe równanie, wartość twardości Vickersa określa iloraz nacisku pomiarowego F (N) i powierzchni kontaktu S (mm 2 ) próbki i wgłębnika, obliczanej na podstawie długości przekątnej d (mm, średnia z obu przekątnych) wgłębienia utworzonego w próbce przez wgłębnik (czworoboczny ostrosłup diamentowy o kącie wierzchołkowym =136 ) pod naciskiem F (N). k jest stałą (1/g =1/9,80665). HV=k F S =0,102 F S 2Fsin =0,102 2 d 2 =0,1891 F F:N d 2 d:mm Błąd obliczonej wartości twardości Vickersa dany jest poniższym równaniem. Tu d1, d2 oraz a reprezentują odpowiednio błąd pomiaru wnoszony przez mikroskop, błąd odczytu wgłębienia i błąd długości linii krawędzi utworzonej przez końcówkę wgłębnika. Jednostką jest stopień. HV HV F F -2 d1 d -2 d2 d - a2 d 2 3.5x10-3 (2) Metoda Knoopa Jak pokazuje poniższy wzór, twardość Knoopa jest wartością uzyskiwaną przez podzielenie siły nacisku pomiarowego F przez zrzutowaną powierzchnię A (mm 2 ) wgłębienia, obliczaną na podstawie długości jego dłuższej przekątnej d (mm). Wgłębienie tworzone jest poprzez wciskanie w próbkę wgłębnika, będącego ostrosłupem diamentowym o podstawie rombu i o kątach przeciwległych ścian ' i 130, z siłą nacisku F. Twardość Knoopa można mierzyć również na mikrotwardościomierzu Vickersa po wymianie wgłębnika na wgłębnik Knoopa. HK=k F A =0,102 F A =0.102 F cd 2 =1,451 F d 2 F:N d:mm c:stała Aby mierzyć twardość metodą Rockwella lub Super-Rockwella, należy najpierw za pośrednictwem wgłębnika diamentowego (kąt wierzchołka stożka 120, promień wierzchołka 0,2mm) lub wgłębnika kulistego (kulka stalowa lub węglikowa) przyłożyć do próbki nacisk wstępny, później właściwy nacisk pomiarowy, a na koniec powrócić do nacisku wstępnego. Wartość twardości oblicza się na podstawie różnicy głębokości wgłębień h (µm) przy nacisku wstępnym i pomiarowym. W pomiarach twardości Rockwella wykorzystuje się obciążenie wstępne 98,07N, a przy twardości Super Rockwella 29,42N. Specjalny symbol powiązany z typem wgłębnika, naciskiem pomiarowym i wzorem twardości znany jest jako skala twardości. 589

23 t F:kgf Nacisk pomiarowy F:N HV=0,1891 t>1,5d h d/7 F d 2 d h t: Grubość próbki (mm) d: Długość przekątnej (mm) h: Głębokość wgłębienia (mm) Twardość Vickersa HV Minimalna grubość próbki t:mm [Przykład] Grubość próbki t: 0,15mm Twardość próbki: 185HV Nacisk pomiarowy F: 9,807N (1kgf) Długość przekątnej d: 0,1mm Dlugość przekątnej wgłębienia d:mm x x x x x Minimalna grubość próbki (mm) Minimalna grubość próbki (mm) Minimalna grubość próbki (mm) Twardość Rockwella Twardość Super Rockwella Skala Wgłębnik Nacisk (N) Zastosowanie A 588,4 Węglik, cienka blacha stalowa D Diament 980,7 Stal utwardzana powierzchniowo C 1471 Stal (więcej niż 100HRB lub mniej niż 70HRC) F Kulka o 588,4 Metal łożyskowy, wyżarzana miedź B średnicy 980,7 Mosiądz G 1,5875mm 1471 Twardy stop aluminium, miedź berylowa, brąz fosforowy H Kulka o 588,4 Metal łożyskowy, kamień szlifierski E średnicy 980,7 Metal łożyskowy K 3,175mm 1471 Metal łożyskowy L Kulka o 588,4 M średnicy 980,7 Tworzywo sztuczne, ołów P 6,35mm 1471 R Kulka o 588,4 S średnicy 980,7 Tworzywo sztuczne V 12,7mm 1471 Twardość Rockwella Skala Wgłębnik Nacisk (N) Zastosowanie 15N 147,1 30N Diament 294,2 Cienka, twarda warstwa na stali, taka jak warstwa nawęglana lub azotowana 45N 441,3 15T Kulka o 147,1 30T średnicy 294,2 Cienka blacha z miękkiej stali, mosiądz, brąz itp. 45T 1,5875mm 441,3 15W Kulka o 147,1 30W średnicy 294,2 Tworzywo sztuczne, cynk, stop łożyskowy 45W 3,175mm 441,3 15X Kulka o 147,1 30X średnicy 294,2 Tworzywo sztuczne, cynk, stop łożyskowy 45X 6,35mm 441,3 15Y Kulka o 147,1 30Y średnicy 294,2 Tworzywo sztuczne, cynk, stop łożyskowy 45Y 12,7mm 441,3 Parametr Nacisk wstępny N 98,07 29,42 kgf 10 3 Nacisk pomiarowy N 588,4 980, ,1 294,2 441,3 kgf Wgłębnik diamentowy A D C 15N 30N 45N Kulka calowa Ø 1/16 F B G 15T 30T 45T Ø 1/8 H E K 15W 30W 45W Ø 1/4 L M P 15X 30X 45X Ø 1/2 R S V 15Y 30Y 45Y 590
