INSTRUKCJA MONTAŻU ZESTAWU BASENOWEGO ISOBLOK. przewodnik montażu i okresowej obsługi basenu. acquaform. piscine

Wielkość: px
Rozpocząć pokaz od strony:

Download "INSTRUKCJA MONTAŻU ZESTAWU BASENOWEGO ISOBLOK. przewodnik montażu i okresowej obsługi basenu. acquaform. piscine"

Transkrypt

1 INSTRUKCJA MONTAŻU ZESTAWU BASENOWEGO ISOBLOK przewodnik montażu i okresowej obsługi basenu acquaform piscine

2

3 MANUALE KIT PISCINE Basen jest marzeniem, które staje się rzeczywistością. Zaś naszym zadaniem jest to, aby nasz klient został w pełni usatysfakcjonowany: dlatego też Acquaform srl stworzyła niniejszą instrukcję wspomagającą montaż basenu, do której można odnieść się aby uzyskać błyskawiczną odpowiedź w wypadku wątpliwości w drodze wiodącej od realizacji do użytkowania basenów wykonanych metodą Isoblok Acquaform srl. Aby zainstalować basen ACQUAFORM, zaleca się zastosowanie niniejszej instrukcji celem uzyskania wydajnego produktu doskonałej jakości. faza_1 wytyczenie obrysu basenu Faza pierwsza zawiera się w wyrysowaniu basenu na terenie: aby narysować jego formę należy przede wszystkim oczyścić przestrzeń z roślin i wszelkich innych przeszkód. Po oczyszczeniu terenu należy zaopatrzyć się w zaostrzone paliki drewniane, sznurek, biały proszek- na przykład wapno, gips lub biały cement i taśmę pomiarową. Rozpoczynamy od wbicia palika w terenie, w miejscu, w którym chcemy umieścić głowicę zbiornika. Za pomocą taśmy pomiarowej odmierzamy dłuższą odległość basenu (np. jeżeli chcemy basen 9 x 4 m. od pierwszego palika odmierzamy 9 m.) i umieszczamy w terenie drugi palik. Od niego wyznaczamy łuk o promieniu 4 metry. Po zakończeniu tej operacji powracamy do pierwszego palika i od niego, za pomocą taśmy pomiarowej wyznaczamy nowy łuk w kierunku tego wyznaczonego wcześniej, tym razem o długości równej przekątnej albo inaczej, równej pierwiastkowi kwadratowemu sumy kwadratów długości boków (c= (a2+b2)). W miejscu przecięcia się łuków otrzymamy trzeci punkt basenu. 4 3 Teraz będzie można z łatwością zweryfikować długość boków celem upewnienia się o odpowiednim wymierzeniu i wytyczeniu kształtu. Po wytyczeniu obrębu basenu należy umieścić jeszcze cztery paliki celem wytyczenia obwodu zewnętrznego równoległego do poprzedniego w odległości 1 metra. Schemat basenu i wykopu- widok z góry 4 paliki zewnętrzne będą więc służyć do określenia przestrzeni wykopalisk, składającej się z 25 cm szerokości muru i 75 cm umożliwiających przeprowadzenie prac i umieszczenie rur do recyrkulacji. c = (a2+b2) b (4 m) Następnym krokiem jest rozwinięcie sznurka i połączenie nim czterech palików wewnętrznych; sznurek będzie służył do wyznaczenia dystrybucji białego proszku, który wskaże obwód zbiornika. Po tej operacji można usunąć z terenu wszystkie paliki oraz sznurek. 1 a (9 m) 2 Kolejność obrysowywania formy- widok z góry Powtarzając te same operacje zaczynając znów od pierwszego pala uzyskamy podobnie czwarty wierzchołek basenu. 3

4 acquaform piscine Faza_2 Wykop i pogłębienie do skoków Po zakończeniu wytyczania zbiornika przechodzimy do kopania zwracając szczególną uwagę na fakt, że wykop ma być przynajmniej o 15 cm (lub inny wymiar w zależności od grubości dna) głębszy od przewidzianej grubości basenu: na przykład, jeżeli głębokość basenu jest przewidziana na 110 cm należy wykopać na głębokość 125 cm lub inaczej dodając przewidywaną grubość dna. Kolejność obrysowywania pogłębienia do skoków faza 1 Głębokość wykopu- widok frontalny Jeżeli wykonujemy basen o płaskim dnie to na tym kończymy kopanie, jeżeli zaś basen ma mieć dno ostrosłupa ściętego to należy ponownie ponownie stworzyć obrys pogłębienia do skoków. Procedura jest taka jak poprzednio: po wejściu do wykopu, za pomocą palików i sznurka należy wymierzyć w terenie dokładny wymiar basenu, a następnie po sprawdzeniu formy obrysować pogłębienie do skoków. Na przykład dla basenu 9 x 4 m. proporcjonalne pogłębienie do skoków będzie mieć 4 m. szerokości i 6 m. długości, co umożliwi stworzenie płaskiego dna z rozwojem linearnym równym 3 m. Należy więc umieścić w terenie jeszcze 4 paliki w 4 kątach prostokąta 6 x 4 m, które wyznaczą pogłębienie do skoków. Następnie należy wymierzyć i zaznaczyć 4 głębokie punkty ostrosłupa ściętego. Jeżeli głębokość basenu wynosi 1,5 m. pogłębienie do skoków będzie o 90 cm. głębsze od dna z wymiarami 1,50 m. na szerokość x 2 m. na długość. Ponadto pogłębienie będzie w odległości 1,25 m. od strony głowicy i obu brzegów bocznych i 2,75 m od brzegu z głębokością podstawową. Cztery paliki będą określać obwód najgłębszej części pogłębienia do skoków. Następnie należy połączyć sznurkiem 4 paliki bardziej zewnętrzne (pogłębienie do skoków) i 4 centralne (najgłębsza część pogłębienia) wzdłużnie i poprzecznie. Następnie wzdłuż sznurka zrobić oznaczenie białym proszkiem aby uzyskać obrys całego pogłębienia do skoków. Na koniec usuwamy paliki i sznurek pozostawiając na widoku dokładnie obrysowane pogłębienie. Uzupełnić pogłębienie rozpoczynając od najgłębszej i najbardziej wewnętrznej części otworu, kopiąc do 90 cm głębokości; następnie połączyć stoki pochyłych boków. Aby uzupełnić we właściwy sposób wykop, dobrze jest ubić teren aby unormować poziomy normalne, równoległe lub pochyłe w stosunku do poziomu odniesienia. H = 2,4 m Kolejność obrysowywania pogłębienia do skoków faza 2 q Pogłębienie do skoków sekcja poprzeczna H = 1,4 m q.-1.5 faza _3 Przygotowanie miejsca i wylewka podstawy Trzecia faza zawiera się w przygotowaniu miejsca do wylewki podstawy. Na początku należy obrysować basen wewnątrz wykopu, tak jak wyjaśniono to wcześniej, wbijając w teren 4 paliki z 4 stron. Następnie za pomocą poziomicy należy sprawdzić czy 4 paliki idealnie trzymają poziom. Można zatem przejść do rozłożenia dwóch warstw siatki spawanej elektrycznie. Operację tę należy wykonać podnosząc ponad ziemię poziom siatki za pomocą rozpórek o co najmniej 5 cm. 4

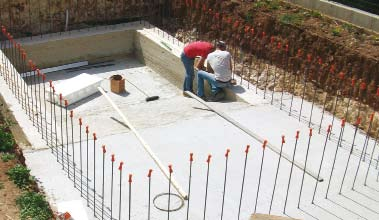

5 MANUALE KIT PISCINE Łączenie siatek spawanych elektrycznie Baza z betonu Układamy zatem drugą warstwę siatki na pierwszej, oddzielając ją od pierwszej. Rozpórki oddzielające siatkę od ziemi należy umieścić gęsto, tak aby zapewnić jej stabilność w czasie wiązania się betonu po wylaniu bazy. Siatki należące do tej samej warstwy są na siebie nałożone pomiędzy sobą na co najmniej 30 cm. Ponadto dobrze jest mieć pomiędzy nimi punkty odniesienia, dzięki którym dostosujemy poziom betonu. Tak więc należy umieścić metalowe paliki, do których zostaną zakotwiczone siatki i na których zostaną bite płaszczyzny odniesienia. W tym momencie dzięki osiom zbrojeniowym można przejść do uzbrojenia całej formy dna, umieszczając najpierw paliki w punktach generalnych, tak w obwodzie zewnętrznym, jak i w punktach narożnych pogłębienia do skoków, następnie przybijając ośki ścian bocznych do licznych palików. W ten sposób uzyskamy odpowiedni szalunek dna, gotowy do wylania betonu. Sugerujemy użycie pompy do wylewki. Uwaga: należy upewnić się, że wszystkie osie są idealnie wypoziomowane, tak aby wygładzając listwą uzyskać idealnie płaskie dno. Tak więc można przejść do wylewki płyty basenu. Zaleca się użycie betonu o dobrej konsystencji aby ułatwić działania i jego dystrybucję. Najpierw należy wylać część zewnętrzną wokół osi bocznych ustawionych na zewnątrz obrysu wewnętrznego basenu, gdzie następnie będzie należało ułożyć ściany basenu. Do wypoziomowania betonu zaleca się użycie belki. Należy teraz wypoziomować niezastygnięty beton i przejść do wylewki całego dna: w kolejności: część płaska, pochyłe ściany ostrosłupa ściętego, a na końcu dno pogłębienia do skoków (po części wypełnionego nadwyżką betonu). Po wylaniu całego cementu na dno należy go wygładzić. To bardzo ważne aby dno było idealnie gładkie, można użyć środka mechanicznego (śmigłowca) dla części płaskiej. Tam gdzie nie jest to możliwe, jak na przykład dla części pochyłych, sugeruje się użycie metalowej szpachli. Po dokładnym odkurzeniu cementowego kurzu, należy za pomocą szpachli idealnie wyrównać poziomy. W wypadku niemożności wyrównania cementu, będzie można użyć w następnej fazie odpowiedniej zaprawy cementowej celem maksymalnego wygładzenia dna. Należy pamiętać, że nawet najmniejsza niedokładność zostanie zauważona przez wykładzinę z PVC. Ponadto woda uwidoczni każdą niedokładność jak szkło powiększające. Przechodzimy teraz do uzbrojenia ścian bocznych. Można to zrobić na dwa sposoby: - interwencja przed wylewką: ustawić pręty wertykalne łącząc je z siatką spawaną elektrycznie podstawy tak aby pozostały zablokowane w betonie razem z siatkami (metoda pewniejsza, dająca większą gwarancję wytrzymałości); - interwencja po wylewce: po wyznaczeniu na suchej wylewce podstawy mapy miejsc, w których należy usytuować pręty wertykalne, zgodnie ze wskazaniami projektu struktury, za pomocą wiertarki wywiercić beton i umieścić pręty w podstawie. Zostają one zabezpieczone poprzez klej chemiczny zgodny z teselacją w betonie. Kolejny krok po umocowaniu prętów wertykalnych to ułożenie obwodu basenu. Układanie uzbrojenia wertykalnego 5

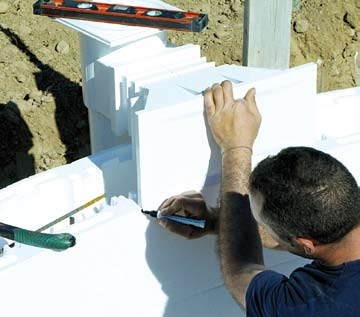

6 acquaform piscine faza _4 ułożenie kesonów isoblok i wylewka cementu Za pomocą taśmy pomiarowej ustalić cztery wierzchołki wewnętrzne obwodu basenu i zaznaczyć je prętami, do których następnie przyczepić linkę zaznaczającą obrys (sznur murarski) i tym samym ponownie określić położenie basenu. Operację oznaczenia dna należy wykonać używając koloru, w którym zamoczono linkę elastyczną. Wskazane jest zweryfikowanie kwadratury obwodu zdefiniowanego w ten sposób mierząc przekątne i boki. Zaczynamy więc pozycjonować kesony ISOBLOK w kierunku zgodnym z ruchem wskazówek zegarka. Zaczynając z jednej strony, ułożyć pierwszy keson czopami blokującymi skierowanymi do dołu. Jeżeli keson zostanie ułożony w rogu, należy najpierw przyciąć brzeszczotem boczne okienko tak w części górnej jak i dolnej, celem uzyskania ciągłości dla betonu i celem umożliwienia ułożenia horyzontalnych elementów zbrojenia. Na głowicach należy zamknąć wszelkie otwarcia, używając w tym celu specjalne czopy zamykające, po dwa dla każdego kesonu, umieszczając je w rogu celem uniemożliwienia wypłynięcia betonu podczas procesu wylewania. Następnie pozycjonujemy wszystkie kesony wzdłuż ścian obwodowych z każdej strony wykonując wyżej opisane operacje. Po ułożeniu pierwszego rzędu kesonów, kontynuujemy z drugim rzędem; niezbędne jest przesunięcie ułożenia pierwszego kesonu modułu o 25 cm, aby uzyskać kompensatę z warstwą poniżej. Kesony są rozłożone na długość na 1,25 m, każdy blok składa się z 5 modułów dających się pociąć po 25 cm każdy, celem zapewnienia ich idealnego połączenia jeden z drugim i uzyskania pożądanej długości całkowitej. Następnie należy rozłożyć żelazne słupki zbrojenia horyzontalnego wewnątrz każdego rzędu kesonów we właściwym miejscu. Upewnić się, że biegi słupków horyzontalnych znajdą się obok siebie w odległości co najmniej 50 cm. jeden obok drugiego i że w narożnikach obwodu znajdą się zgięte słupki kontynuujące swój bieg na drugim boku, aby zapewnić maksymalną wytrzymałość konstrukcji. Przejść do połączenia żelaza horyzontalnego z tym wertykalnym umieszczając w odpowiedniej trakcji pręty horyzontalne tak, aby masa własna zbrojenia podtrzymała Operacja wsparcia kesonów ISOBLOK Układanie warstwy kesonów ISOBLOK Wykończenie ścian z kesonów ISOBLOK kesony odpowiednio połączone między sobą i aby ich struktura stała się stabilna w stosunku do wcześniej uzbrojonego dna. Pręty mają długość 6 m. tak więc należy zorganizować prace tak, aby mieć jak najmniej odpadów. Kontynuować aż do uzyskania pożądanej wysokości projektu, zwracając uwagę przy układaniu na przesunięcia spoin horyzontalnych warstw bloków, tworzących ściany wertykalne, upewniając się, że pojedyncze elementy zostały właściwie połączone. Po ułożeniu kesonów można przejść do instalacji elementów instalacji ściany: skimmer, otwory i reflektory. Ułożyć we właściwej pozycji element, na przykład skimmer, we właściwym miejscu i zaznaczyć markerem jego obszar, następnie wyciąć odpowiednie kesony według zaznaczenia. W ten sam sposób postąpić ze wszystkimi elementami ściany; zablokować je w odpowiedniej pozycji w kesonach za pomocą gwoździków. Po zakończeniu fazy pozycjonowania, upewniając się, że nie chcemy przemieszczać elementów dodatkowych, przejść do ich zamocowania za pomocą pianki poliuretanowej, która zastygnie i wzmocni się w kontakcie z powietrzem, 6

7 MANUALE KIT PISCINE mocując element niemal natychmiastowo. Krokiem poprzedzającym wylanie betonu do wewnątrz kesonów zawiera się w wyrównaniu ścian (które mogły zostać poruszone podczas prac). Używając rozpórki z żelaza jako podpory lub wertykalnych osi jako zbrojenie (każda co 1,5 m) z zewnątrz jak i wewnątrz umocnić obwód celem ustabilizowania go i przygotowania do wylewki. Przejść do wylania betonu (cement, piasek i drobny żwirek): szczególną uwagę należy zwrócić na jego konsystencję, która nie może być ani zbyt rzadka- celem uniknięcia nadmiernego ciśnienia wewnątrz kesonów, ani zbyt gęsta- aby nie powstały wewnętrzne guzy uniemożliwiające właściwe rozprowadzenie betonu w pustych przestrzeniach. Przeprowadzić wylewkę w kilku etapach, przechodząc do połączenia jednorodnych warstw wzdłuż całego obwodu: zaleca się podzielić całkowitą wysokość faz wylewki co 40 cm, aż do osiągnięcia całości. Na zakończenie procesu wyrównać powierzchnię szpachlą. Upewnić się za pomocą poziomicy, że cały obwód jest w idealnym pionie. Po zakończeniu wylewki struktury odczekać do wyschnięcia wylewki, a następnie przejść do kolejnych kroków. Układanie elementów na ścianie-umieszczenie skimera Wylewka betonu Układanie elementów na ścianie-obrysowanie zarysu Poziomowanie powierzchni 7

8 acquaform piscine Zaleca się użycie rury zbyt pełne, podłączając ją do odpowiedniego dla niej otworu znajdującego się w górnej części skimmera i pływaka ładującego się automatycznie, umieszczając go w odpowiednim zaczepie z tyłu skimmera. Po podłączeniu orurowania przejść do wzmocnienia ścian lokalu filtra i pompy za pomocą cementowych bloczków ułożonych nawet na sucho tak, aby utworzyć podwójną ścianę. Następnie przykryć przynajmniej 30 cm piasku rury cyrkulacji basenu i przejść do reintegracji jednolitym, lekkim materiałem ziemistym. Po zakończeniu wylewki faza_5 instalacja recylkulacji wody i pozycjonowanie lokalu technicznego Przechodzimy do wykonania wykopu na lokal techniczny. Musi być on o 5 cm głębszy od lokalu z tworzywa wzmocnionego włóknem szklanym. Po zakończeniu kopania należy zrobić wylewkę betonową o grubości 13 cm z zatopioną co najmniej jedną siatką spawaną elektrycznie. W ten sposób uzyskaliśmy odpowiednią podporę lokalu technicznego. Taka wylewka wyniesie pokrywę lokalu o kilka centymetrów nad poziom terenu. W ten sposób unikniemy sytuacji gdy w razie nadmiernych opadów deszczu woda przedostanie się do lokalu uszkadzając silniki, tablice kontrolne i inne jego elementy. W wypadku terenu błotnistego i nieodwodnionego zaleca się zainstalowanie z boku lokalu pompy do odpompowywania wody deszczowej upewniając się, że zostanie ona umieszczona w swoim oddzielnym zbiorniku. Umieścić zbiornik zwracając uwagę na umieszczenie terminali orurowania w kierunku basenu, następnie przejść do ułożenia giętkich rur przeznaczonych do cyrkulacji wody. Połączyć końcówki z odpowiednimi otworami na klej bądź na zacisk w zależności od modelu. Lokal w ziemi Podłączenie elementów hydraulicznych na ścianie Mocowanie połączeń Montaż odpływu przeciw przepełnieniu Schemat lokalu technicznego z włókien szkl Na koniec wypełnić filtr piaskiem i zakończyć podłączanie instalacji elektrycznej. Zwrócić uwagę na otwory lokalu: należy zamknąć otwory hermetycznie aby uniknąć przedostania się do lokalu wody deszczowej. Jak już wspomniano, przypadkowe dostanie się wody do lokalu może uszkodzić umieszczone w nim urządzenia. Po zakończeniu całości można przejść do napełnienia i zrealizowania odpowiedniego wykończenia wokół basenu. 8

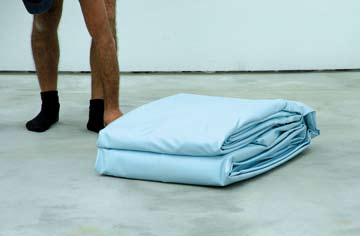

9 MANUALE KIT PISCINE faza _6 ułożenie powłoki i wykończenie Zaleca się przed położeniem maty i linera powłoki, skontrolowanie czy ściana nie ma niedoskonałości i dziur, spowodowanych poprzednimi etapami prac. Jeżeli takowe się znajdą, należy je wypełnić i wygładzić stiukiem wodnym. Należy na tym etapie wygładzania powierzchni zwrócić szczególną uwagę: istnieje ryzyko, że źle wykonane poprawki będą widoczne w momencie włączenia bocznych świateł umieszczonych na ścianach basenu. Należy odpowiednio poprawić wszelkie niedoróbki, a jeżeli to konieczne wygładzić całkowicie cały basen. w nich kołki i umocować prowadnicę i matę. Operacja ta powinna być wykonana co 25 cm wzdłuż całego obwodu. Aby umieścić prowadnicę na krawędziach basenu należy przyciąć jej końcówki pod kątem 45 stopni tak, aby po ich połączeniu na obwodzie uzyskać idealną ciągłość zaczepu dla arkusza powłoki na prowadnicy. Ułożenie maty Wyrównanie niedoróbek Po pierwsze należy oporządzić matę: wskazane jest rozwiniecie rolki zwracając uwagę aby znalazła się równolegle do części, która ma być wyłożona. W czasie tej operacji wskazane jest podwinięcie jej nadmiaru na isoblok, następnie należy przejść do przymocowania maty poprzez czasowe mocowanie punktowe. Operacja ułożenia i umocowania prowadnicy aluminiowej Ułożenie maty Ułożenie uszczelek akcesoriów Po zakończeniu rozkładania maty wzdłuż całego obwodu basenu, wzdłuż górnej linii wewnętrznej wyłożonych ścian zostanie umieszczona aluminiowa prowadnica. Za pomocą wiertarki udarowej zrobić otwory przechodzące przez prowadnicę i matę aby móc umieścić w wylewce kołki rozporowe. Następnie za pomocą młotka umieścić Ostatnim etapem tej części prac jest umocowanie podstawowych uszczelek akcesoriów na ścianie (otwory, skimmer, reflektory itp.): za pomocą obcinaka usunąć matę wokół elementów wykonując precyzyjne cięcia, aż do momentu ich całkowitego odkrycia. Następnie dokładnie oczyścić kołnierze z brudu i ewentualnych resztek, a 9

10 acquaform piscine następnie ułożyć odpowiednie uszczelki przykładając je- o ile jest- właściwą stroną do klejenia. Kolejna faza to usunięcie wszelkich ewentualnych pozostałości z tafli dna: za pomocą odkurzacza kubełkowego dokładnie usunąć wszelkie kurze i ewentualne resztki cementu, upewniając się raz jeszcze, że nie ma niedoróbek i dziur w wylewce dna. Po idealnym oczyszczeniu powierzchni można przejść do ułożenia linera. Ułożyć liner na dnie, ewentualnie pogłębieniu do skoków. Otworzyć opakowanie po długości i przejść do rozwinięcia linera wzdłuż pogłębienia do skoków. Po zakończeniu operacji, powłoka właściwie ułożona, przedstawi wewnątrz swego kształtu powierzchnie ścian. Ułożenie ścian rozpoczynamy od krawędzi. Następnie przechodzimy do zaczepienia linera na aluminiowej prowadnicy tak, aby zacząć od krawędzi do centrum ściany: umieścić szynę linera na miejscu i zablokować ją za pomocą taśmy z PVC lub rozpórki krzyżykowej używaną zazwyczaj w budownictwie przy układaniu płytek. Po zamocowaniu kąta, można przejść do zamocowania linera na całym obwodzie. Należy pamiętać, aby powtórzyć operację mocowania w kącie co ułatwi położenie powłoki. Rozłożenie linera wewnątrz basenu Zaczepienie linera do profilu górnego Czyszczenie basenu przed ułożeniem linera Umocowanie linera na prowadnicy Liner Odessanie powietrza pomiędzy linerem i podstawą 10

11 MANUALE KIT PISCINE Prawidłowo położony liner musi wyglądać na napięty. Po ułożeniu całego linera warto przejechać po jego ścianach rękoma i dobrze ułożyć dno: w tej fazie liner będzie jeszcze prezentował zagięcia i wybrzuszenia. Na tym etapie, za pomocą odkurzacza użytego wcześniej do oczyszczania, po opróżnieniu na wszelki wypadek zbiornika ze śmieci, należy odessać powietrze znajdujące się pomiędzy linerem a strukturą. Ta operacja będzie przeprowadzona po umieszczeniu na mniej więcej połowie długości długiego boku, giętkiej rury równej wysokości ściany pomiędzy liner a nią samą: końcówka rury powinna być przycięta pod kątem 45, tak aby móc odsysać powietrze również po zetknięciu jej z dnem. Aby odpowiednio ją umieścić, należy odwinąć liner o długości ok 20 cm i umieścić rurę na głębokość równą ścianie pozostając na wysokości ok. 8 cm powyżej poziomu dna. Przed rozpoczęciem odsysania upewnić się, że zamknięto wszystkie zawory kulowe instalacji cyrkulacji wody. Następnie włączyć odsysanie odpowiednio podłączone do giętkiej rury, tak aby uzyskać próżnię pomiędzy dwiema powierzchniami. Długość tej operacji wynosi około 5-10 minut: w czasie tej fazy będzie można zauważyć jak liner rozkładając się przylgnie idealnie do dna i ścian. Jeżeli pozostałoby jakieś niewielkie wybrzuszenie, należy wygładzić je rękoma tak aby ułatwić uwolnienie się uwięzionej bańki powietrza. Na zakończenie tej operacji na uwadze aby wkręcić śruby na 50% ich długości. Po upewnieniu się, że brodzik został odpowiednio dopasowany do kołnierza można przejść do całkowitego Umocowanie elementów na ścianie dokręcenia śrub za pomocą wkrętarki upewniając się, że uszczelki dobrze przylegają do elementu. Następnie za pomocą przecinaka można usunąć nadmiar linera, aby móc zamocować kratkę ochronną. Umocowanie elementów na ścianie-usunięcie nadmiaru linera Umocowanie elementów specjalnych- schody z włókna szkl Umocowanie elementów na ścianie liner będzie dobrze naciągnięty tak więc będzie można wejść do basenu bez butów aby nie porysować płachty PVC aby ukończyć układanie alementów na ścianach. Niezbędne będą śrubokręt, przecinak i wkrętarka. Do ułożenia brodzika użyć kołnierza uszczelniającego mając W tym momencie basen jest gotowy do napełnienia. Po ponownym upewnieniu się że nie ma ewentualnych niedoróbek przejść do napełnienia basenu używając węża ogrodowego. Do montażu reflektora, po umocowaniu kołnierzy, za pomocą sądy umieścić przewód zasilający w pochwie, po wcześniejszym umieszczeniu dławika, aż do osiągnięcia podłączonej do niego puszki, następnie dobrze dokręcić dławik. 11

12 acquaform piscine Zwrócić szczególną uwagę na dobre dokręcenie dławika gdyż jest ono niezbędne dla systemu podtrzymania reflektora. Na koniec zamocować korpus reflektora w niszy montażowej i umieścić koronę wykończeniową. faza _7 filtr Po zakończeniu wszystkich operacji wyrównywania, zakończyć napełnianie basenu wodą. W tym samym czasie upewnić się że instalacja działa i że wszystkie podłączenia elektryczne zostały wykonane właściwie i zgodnie z obowiązującymi przepisami. Sprawdzić czy w filtrze został umieszczony piasek. Jeżeli nie, zrobić to natychmiast, uważając by nie uszkodzić świec z PVC na jego dnie które są niezwykle delikatne; bezpieczny sposób napełnienia filtra to napełnienie go w 50% wodą i a następnie dodanie piasku. Przełożyć dźwignię zaworu wielodrogowego filtra na FILTER, otworzyć wszystkie zawory i odczekać żeby woda z basenu napełniła rury, pompę itp. Przy pierwszym rozruchu basen będzie mógł robić bańki wodne aż do całkowitego ustabilizowania. Po osiągnięciu przez wodę wysokości skimmera, rozpocząć regulację systemu filtracji: zredukować, zamykając częściowo zawór dna na około 30 % wydajności, zostawiając tę ze skimmerów na 70 % i otwierając wszystkie otwory wlotowe. Wyregulować timer jeżeli obecny. Zawsze dobrze jest pozostawić włączoną instalację ponieważ woda stojąca ma tendencję do zarastania. Długość procesu filtracji jest proporcjonalna do temperatury (nigdy poniżej 10 godzin). faza _8 wykończenie basenu poprzez ułożenie brzegu Krawędzie brzegów basenu są z konglomeratu cementowego i układa się je za pomocą kleju i stiuku z zewnątrz. Ułożenie krawędzi brzegu należy rozpocząć od czterech rogów; następnie rozpoczynamy z dwóch rogów aby dotrzeć do centrum ściany. Jeżeli długość ściany nie będzie wielokrotnością modułu podstawowego, będzie trzeba przyciąć na miarę ostatni element perforowany. Ukończony basen faza_9 utrzymanie basenu Ukończyliście basen. Nie należy jednak zapominać, iż podczas jego użytkowania należy używać produktów do traktowania wody takich jak chlor, antyalgi i regulator ph. Pamiętajcie że regulacja ph jest bardzo ważna ponieważ utrzymuje równowagę wody i umożliwia właściwe działanie dezynfekujące chloru; zacznijcie zatem traktowanie produktem MAGICLOR i odpowiednią dozą antyalgi K3. Aby zachować wydajność Waszego basenu wraz z biegiem czasu należy oczyszczać go okresowo zestawem do czyszczenia ręcznym lub automatem MOZZO WASH, zasysając i usuwając zanieczyszczenia basenu wprowadzone przez zjawiska atmosferyczne. Aby uniknąć utraty ciepła wody zgromadzonego za dnia, można zaopatrzyć się w pokrowce izotermiczne: gwarantują one zysk 4-5 C. Operacje odkrywania i przykrywania mogą być uproszczone dzięki wykorzystaniu nawijarek automatycznych, których szeroką gamę można znaleźć w ofercie Acquaform Srl. W okresie zimowym można zaopatrzyć basen specjalnym przykryciem tak, aby pozostał chroniony i czysty aż do nadejścia lata, bez konieczności uciążliwego i zajmującego czyszczenia przed ponownym uruchomieniem. Aby przyspieszyć rozpoczęcie sezonu, można również wypozażyć basen w pompę ciepła aby ogrzać wodę przed sezonem. Ułożenie brzegu 12

13 MANUALE KIT PISCINE Uwaga: schody basenowe Jeżeli chcielibyśmy umieścić schody basenowe w głowicy basenu, należy upewnić się że wysokość stopnia będzie mieć odpowiednią wysokość w stosunku do wysokości ścian obwodu. Odnosząc się do przykładu przytoczonego w pierwszej części, jeżeli basen ma głębokość 110 cm, a schody miałyby 120 cm, lub jeżeli byłyby one zbyt wysokie, należy usunąć nadwyżkę piłą obrotową usuwając nadwyżkę z podstawy. I odwrotnie, jeżeli wysokość byłaby zbyt niska należy dobudować dodatkowy stopień za pomocą cementowych bloczków aby uzupełnić brakującą wysokość; lub też zrobić wzmocnienie, na którym oprzemy podstawę. W momencie układania, zweryfikować poziomy za pomocą poziomicy i właściwe ułożenie w stosunku do ścian, w które zostaną one wstawione. Można użyć wypełnienia aby doprowadzić schody na właściwą pozycję; szczególnie upewnić się że górna krawędź jest równa z górną krawędzią bocznej ściany. Zaleca się celem optymalizacji montażu i pozycjonowania do umieszczenia usztywnienia z tyłu schodów celem ustabilizowania ich pozycji do momentu całkowitej realizacji podstawy z bloczków lekkiego cementu i zaprawy w pustej przestrzeni pod każdym schodkiem. Kontynuując montaż schodów, należy upewnić się że nie ma pustej przestrzeni pomiędzy nimi a ścianami: w takiej sytuacji należy wypełnić je za pomocą odrobiny pianki poliuretanowej. Uwaga: brzegi W ofercie jest bardzo wiele modeli brzegów z aglomeratu cementowo-piaskowego w różnych kolorach. Poniżej widzimy biały, Castellane z fakturowaną powierzchnią i Rosalind w tonacji szampana i piasku. W cenniku można odnaleźć płytki podłogowe skoordynowane z brzegami. 13

14 acquaform piscine Akcesoria SPA REGINA Spa Regina to wbudowana wanna do hydromasażu pasująca do wszystkich rodzajów basenu z 32 otworami hydromasującymi i strumieniem powietrza. Jej 5 miejsc zostało zaprojektowanych tak aby każdy z siedzących znalazł się naprzeciw pozostałych. Dostępna w dwóch wersjach: - wersja do hydromasażu: wyposażona w pompę hydromasażu i dmuchawę. - wersja z instalacją filtrującą: wyposażona w pompę hydromasażu, dmuchawę, pompę wymiany, ogrzewanie, filtr i panel sterujący. AUTOCHLOR, ELEKTROLIZA SOLI Autochlor RP AUTOCHLOR RP to system chlorowania o wysokiej wydajności, o wiele bardziej wydajny niż chlorowanie tradycyjne. Instalacja jest ułatwiona dzięki niewielkiemu rozmiarowi, jest bowiem mały i lekki. Zużycie energi zostaje ograniczone niemal do połowy. Ma bardzo wysoki odsetek produkcji chloru na jednostkę. Utrzymanie czystości komórki zostaje zmniejszone o 95%. Ponadto ma działanie zapobiegające formowaniu się kamienia wapiennego. Autochlor RP-PH AUTOCHLOR-RP-PH to automatyczny system traktowania kompletny i wydajny ponieważ wykorzystuje elektrolizę słonej wody za pomocą regulacji ph. AUTOCHLOR-RP-PH jest wyposażony w: - 1 AUTOCHLOR-RP - 1 pompę regulującą ph model VPHE wyposażoną w elektrodę, uchwyt elektrody, roztwory buforowe - 2 mocowania zaciskowe Sól w tabletkach to mieszanka soli o wysokiej czystości chemicznej (ilość NaCl przekracza 99,9%) i stabilizatora chloru w odpowiedniej ilości. 14

15 MANUALE KIT PISCINE MOZZO ADVANCE Mozzo Advance jest robotem czyszczącym programowanym do czyszczenia, automatycznego zasysania zanieczyszczeń i pozostałości z dna i ścian. Czyści kompletnie baseny przydomowe do 80 m2 z wydajnością filtrowania wody równą 16 m3/h. Mozzo Advance jest dostępny w wersji z pilotem na dwa motory i pilotem na trzy motory. Ten ostatni został stworzony do czyszczenia basenów przydomowych o powierzchni do 100 m2. AKCESORIA DO CZYSZCZENIA Poza urządzeniami automatycznymi do czyszczenia jak na przykład Mozzo, jest dostępna kompletna gama akcesoriów do utrzymywania Waszego basenu w czystości: ssawka do czyszczenia dna, osłony, przyrząd do zbierania liści, szczotki do ścian bocznych. 15

16 acquaform piscine

ISOBLOK 25<X<30 200 250 0.034

ISOBLOK 25<X<30 200 250 0.034 ISOBLOK - To system składający się z przelewowych, izotermicznych kesonów prefabrykowanych, do szybkiej i czystej realizacji niecek basenowych z żelbetonu. - Keson ISOBLOK 300 KS zbudowany jest z EPS,
