1 Gdask, ul. Kartuska 370 T: (058) , F: (058) , E: W1: W2: DOKUMENTACJA TECHNICZNA NAZWA / ADRES INWESTYCJI: BUDYNEK ADMINISTRACYJNY OGP GAZ-SYSTEM INWESTOR : OGP GAZ-SYSTEM S.A. BRANA : TERENY ZIELONE TEMAT : AUTOMATYCZNY SYSTEM NAWADNIAJCY OPRACOWAŁ : MGR IN. MICHAŁ DZIOBKO DATA: 06/2008

2 SPIS TRECI I. RYSUNKI Projekt systemu automatycznego nawadniania Rysunki szczegółowe Sposób montau zraszaczy statycznych Sposób podłczenia zaworów szybkozłcznych Sposób montau elektrozaworów w studzienkach... II. OPIS TECHNICZNY ROZWIZA Załoone parametry pracy systemu Ogólny opis systemu Automatyczna regulacja i sterowanie Wytyczne montaowe zalecenia ogólne Filtracja zalecenia ogólne Obsługa, konserwacja systemu III. ZESTAWIENIE MATERIAŁOWE Wycena systemu... 6 IV. ZAŁCZNIKI... 2

3 II. OPIS TECHNICZNY ROZWIZA 3. PARAMETRY RÓDŁA WODY Wydatek ródła wody pojedynczego przyłcza Q [ m 3 /h] Cinienie ródła wody p zas [atm.] 2,5 3,5 Przyłcze 1 4. OGÓLNY OPIS SYSTEMU ródłem zasilania automatycznego systemu nawadniajcego bdzie woda doprowadzona z miejskiej sieci wodocigowej. Przewidziano przyłcze wodne umoliwiajce podłczenie na projektowanym terenie oraz trzy zawory szybkozłczne do bezporedniego poboru wody. Zaplanowany został sterownik centralny umieszczony pomieszczeniu technicznym. Nawadniany obszar podzielony został na dziewi sekcji nawodnieniowych załczajcych si w zaprogramowanej kolejnoci, sterowane osobnymi zaworami elektromagnetycznymi. Zastosowane zostały wynurzalne zraszacze statyczne typu LX4 (załcznik) wraz z głowicami deszczujcymi o zasigu odpowiednio od 1,5-7,5m oraz zraszacze serii MPRotator (załcznik) o promieniu zraszania 2-8 m. Wspomniane zraszacze obejm swoim zasigiem cz trawiast, rabaty koliste oraz wolnostojce drzewa. W miejscach gstszych nasadze przewidziana została linia kroplujca bez kompensacji cinienia z rozstawem kroplowników co 0,33m (załcznik). Sekcja z lini kroplujc została standardowo wyposaona w filtr dyskowy oraz reduktor cinienia. Zraszacze zostan zamontowane za pomoc opasek oraz złczek gwintowanych bezporednio na rurach sekcyjnych. W projekcie załoono rury PE łczone mechanicznie, odpowiednio: - rura główna φ32pe, (rozprowadzenie wody do zasilania poszczególnych studzienek zaworowych), - rura sekcyjna φ32pe,φ25pe, (rozprowadzenie wody na poszczególne sekcje), - rura pomocnicza φ16pe, φ25pe (bezporednie podłczenie zraszaczy oraz zaworów szybkozłcznych, rozprowadzenie linii kroplujcej), 3

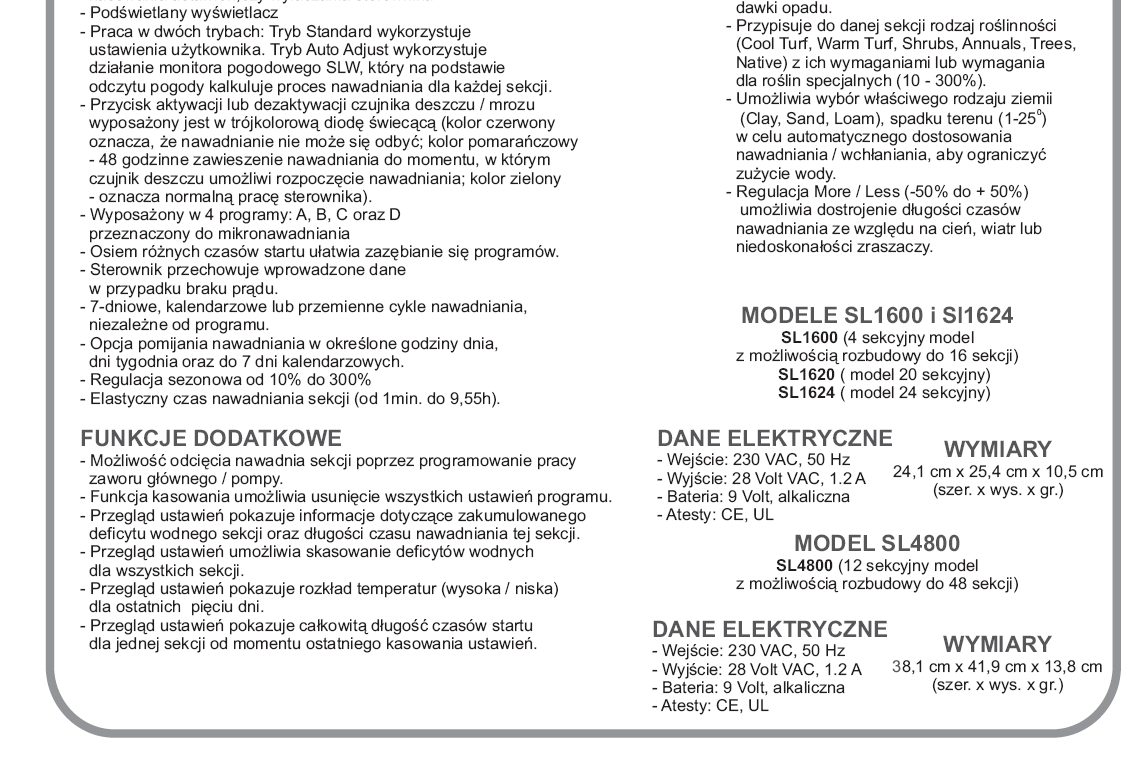

4 Zastosowano sekcyjne zawory elektromagnetyczne (załcznik) oraz rczne zawory kulowe. Elektrozawory zostan standardowo umiejscowione w studzienkach rozdzielczych zabezpieczajcych przed uszkodzeniami mechanicznymi i wod. Do odwodnienia instalacji na okres zimowy przewidziano zawory kulowe umieszczone w studzienkach elektrozaworowych. Spust wody z rur nastpi na zasadzie przedmuchania sprark. 5. AUTOMATYCZNA REGULACJA I STEROWANIE W skład układu sterowania i automatycznej regulacji systemu nawadniajcego wchodz: sterownik 12 -sekcyjny typu SL 1600 o budowie modułowej (załcznik), monitor pogodowy wczeniej wspomniane zawory elektromagnetyczne oraz przewód elektryczny. Zasilanie sterownika 230 V AC / 50 Hz. Redukcj napicia uzyskuje si poprzez wbudowany transformator 230 V / 24V w celu współpracy z zaworami elektromagnetycznymi. Zegar sterownika podtrzymywany jest poprzez bateri alkaliczn 9 V oraz wbudowan pami wewntrzn. Zawory elektromagnetyczne s elementami załczajcymi nawodnienie. Posiadaj cewk 24 V (AC) o duej sprawnoci i niskim zuyciu energii. Minimalne napicie pracy zaworów elektromagnetycznych wynosi 20,4 V, prd rozruchu 0,4 A. Stacja pogodowa umoliwia optymalne ograniczenie iloci zuywanej wody w zalenoci od wymaga wodnych rolin, zawiesza program w trakcie opadów deszczu, chwilowych przymrozków (pomiar temperatury). Umoliwia wybór właciwego rodzaju ziemi, przypisanie do danej sekcji rolinnoci z ich wymaganiami wodnymi, wybór odpowiedniego typu zraszaczy wg. typu oraz okrelonej dawki opadu. 6. WYTYCZNE MONTAOWE Optymalna głboko wykopów pod rury powinna wynosi 35 cm, Sterownik systemu naley podłczy do napicia 230V/50Hz, W celu zapewnienia szczelnoci instalacji gwinty kształtek połczeniowych naley okrca tam teflonow, W studzienkach elektrozaworowych, naley wykona podsypk wirow o gruboci ok. 15 cm, chronic przed zamuleniem w trakcie opadów deszczu, Przeprowadzi płukanie instalacji przed montaem elementów mogcym ulec zapchaniu przez zanieczyszczenia (piasek w rurach, skrawki polietylenu itp.) Wykona test poprawnoci działania systemu przed zasypaniem instalacji, 4

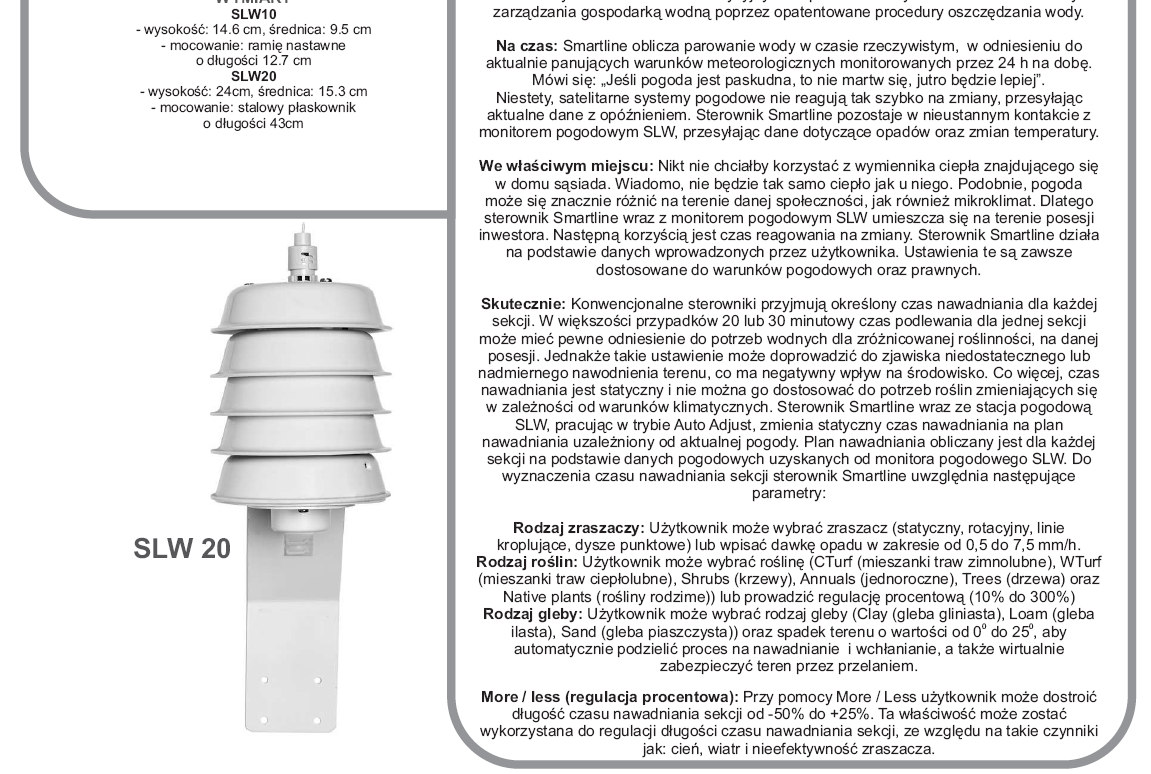

5 Monitor pogodowy naley włczy w obwód, jego miejsce zainstalowania powinno znajdowa si na terenie odkrytym, Wykorzystywa po dwie yły z przewodu elektrycznego na kady elektrozawór w przypadku odległoci sterownik-elektrozawór wikszej ni 70 mb, Podczas prac naley przestrzega ogólne przepisy przeciwpoarowe oraz BHP, 7. FILTRACJA ZALECENIA OGÓLNE Filtracja wody przeznaczonej dla systemu automatycznego nawodnienia powinna pozbawi jej zanieczyszcze stałych tj. piasek, muł, włókna, osady w celu zabezpieczenia armatury i instalacji przed zamuleniem oraz uszkodzeniami mechanicznymi. Woda zasilajca poszczególne sekcje zraszaczy powinna zosta poddana standardowej filtracji mechanicznej przy zalecanym minimalnym stopniu filtracji 75 mesh (0,2mm). Sekcje nawodnieniowe obsługujce linie kroplujce zalecany minimalny stopie filtracji 120 mesh (0,13mm) uzyskany przy pomocy dodatkowego filtra dyskowego zamontowanego w studzience zaworowej. 8. OBSŁUGA, KONSERWACJA SYSTEMU Obsługa automatycznego systemu nawadniania powinna by dokonywana przez osoby przeszkolone z odpowiednim dowiadczeniem oraz znajomoci urzdze technicznych. Konserwacja systemu automatycznego nawodnienia powinna obejmowa : konserwacja zimowa polegajca na spucie wody z rur zasilajcych, sekcyjnych przy uyciu sprarki, zamkniciu zaworu głównego oraz ustawieniu sterownika w pozycji OFF, start wiosenny polegajce na przegldzie całociowym systemu (elektryczny oraz hydrauliczny), zaprogramowanie sterownika, kontrola filtrów oraz uruchomienie poszczególnych sekcji. 5

6 III. ZESTAWIENIE MATERIAŁOWE A - STEROWANIE + URZDZENIA ZRASZAJCE Jednostka miary Ilo Cena Suma STEROWNIK SMARTLINE SL 1600 szt. 1 0,00 0,00 MONITOR POGODOWY SLW 10 szt. 1 0,00 0,00 MODUŁ SLM 4 SEKCJE szt. 2 0,00 0,00 ZRASZACZ LX4 szt. 56 0,00 0,00 DYSZA LX - PASEK Z BOKU 15SST szt. 5 0,00 0,00 DYSZA MP 1000 ( ) szt. 6 0,00 0,00 DYSZA MP 2000 ( ) szt. 14 0,00 0,00 DYSZA MP 3000 ( ) szt. 14 0,00 0,00 KLUCZ DO REGULACJI MP-R szt. 2 0,00 0,00 DYSZA MP RODKOWY (SIDE) szt. 15 0,00 0,00 ELEKTROZAWÓR N-100F-ISO 1" REG. szt. 9 0,00 0,00 ŁCZNIK KABLOWY DS-300 szt. 14 0,00 0,00 B - RURY I KSZTAŁTKI Jednostka miary ilo Cena Suma RURA IRYGACYJNA PE 16 mb. 50 0,00 0,00 RURA IRYGACYJNA PE 25 mb ,00 0,00 RURA IRYGACYJNA PE 32 mb ,00 0,00 RURA IRYGACYJNA PE 50 PN6 mb. 65 0,00 0,00 DWUZŁCZE PE-PE szt. 6 0,00 0,00 DWUZŁCZE PE-PE szt. 12 0,00 0,00 DWUZŁCZE REDUKCJA PE szt. 5 0,00 0,00 KOLANO PE szt. 4 0,00 0,00 KOLANO PE szt. 12 0,00 0,00 KOLANO PE F 25-3/4" szt. 2 0,00 0,00 KOLANO PE M16-1/2" szt ,00 0,00 KOLANO PE M 25-3/4" szt. 2 0,00 0,00 KOLANO PE M 32-1" szt. 4 0,00 0,00 KOREK PE 25 szt. 5 0,00 0,00 KOREK PE 32 szt. 10 0,00 0,00 TRÓJNIK PE szt. 2 0,00 0,00 TRÓJNIK PE szt. 10 0,00 0,00 ZŁCZE PE F 25-3/4" szt. 1 0,00 0,00 ZŁCZE PE F 25-1/2" szt. 1 0,00 0,00 ZŁCZE PE M 32-1" szt. 9 0,00 0,00 OPASKA PP 25-1/2" szt. 14 0,00 0,00 OPASKA PP 32-1/2" szt. 45 0,00 0,00 STUDZIENKA JUMBO szt. 1 0,00 0,00 STUDZIENKA STANDARD szt. 2 0,00 0,00 TAMA TEFLON UNITAPE szt. 35 0,00 0,00 FILTR 1" DYSKOWY 120 MESH szt. 1 0,00 0,00 ZAWÓR KULOWY STALOWY 1" szt. 1 0,00 0,00 ZAWÓR KULOWY STALOWY 3/4" szt. 3 0,00 0,00 ZAWÓR SZYBKOZŁCZNY 3/4" szt. 2 0,00 0,00 6

7 KLUCZ DO ZAWORU SZYBKOZŁCZNEGO 3/4" szt. 2 0,00 0,00 NYPEL PP M x M 1" szt. 10 0,00 0,00 REDUKCJA MGE M x F 3/4" x 1" szt. 4 0,00 0,00 REDUKCJA MRE F x F 1" x 3/4" szt. 4 0,00 0,00 REDUKCJA RCE M x F 1"x 3/4" szt. 4 0,00 0,00 LINIA KROPLUJCA JUNIOR 16/33-1,6 l/h - bez kompensacji ci. mb. 50 0,00 0,00 SZPILKA DO LINI KROP. szt. 40 0,00 0,00 REDUKTOR CINIENIA 3/4"-1,4 atm. szt. 1 0,00 0,00 OKULAR 16 szt. 4 0,00 0,00 QJ KOLANO szt. 4 0,00 0,00 QJ-DWUZŁCZE szt. 4 0,00 0,00 QJ-ZŁCZE M 16-1/2" szt. 1 0,00 0,00 QJ-TRÓJNIK szt. 4 0,00 0,00 QJ-TRÓJNIK M 16-3/4"-16 szt. 1 0,00 0,00 SWIVEL KOLANO SWIVEL M-F OR 1"-1" (POM) szt. 3 0,00 0,00 SWIVEL DWUZŁCZE M-F OR 1"-1" (POM) szt. 1 0,00 0,00 SWIVEL TRÓJNIK 1" M-F-F szt. 9 0,00 0,00 PRZEWÓD ELEKTRYCZNY 5x2x0,8 mm2 mb ,00 0,00 C - HYDROFORY I POMPY D PRZEWIERT Jednostka miary Jednostka miary ilo ilo Cena Cena Suma Suma PRZEWIERT POD PRZEPUSTY (OPCJA) (*) mb. 65 0,00 0,00 Kwota (A+B+C) Stawka Netto VAT 0,00 Razem 22% 0,00 0,00 1% Koszty materiałowe brutto: 0,00 Koszt przewiertów brutto: 0,00 Razem do zapłaty brutto: 0,00 (*) Koszty przewiertów pod przepusty dotycz sytuacji, gdy na etapie utwardzania powierzchni nie zostan ułoone rury w oznaczonych miejscach zgodnie z projektem. 7

8 IV. ZAŁCZNIKI 8

9 9

10 10

11 11

12 12
