AR-235 AR

Transkrypt

1 AR-235 AR

2 T

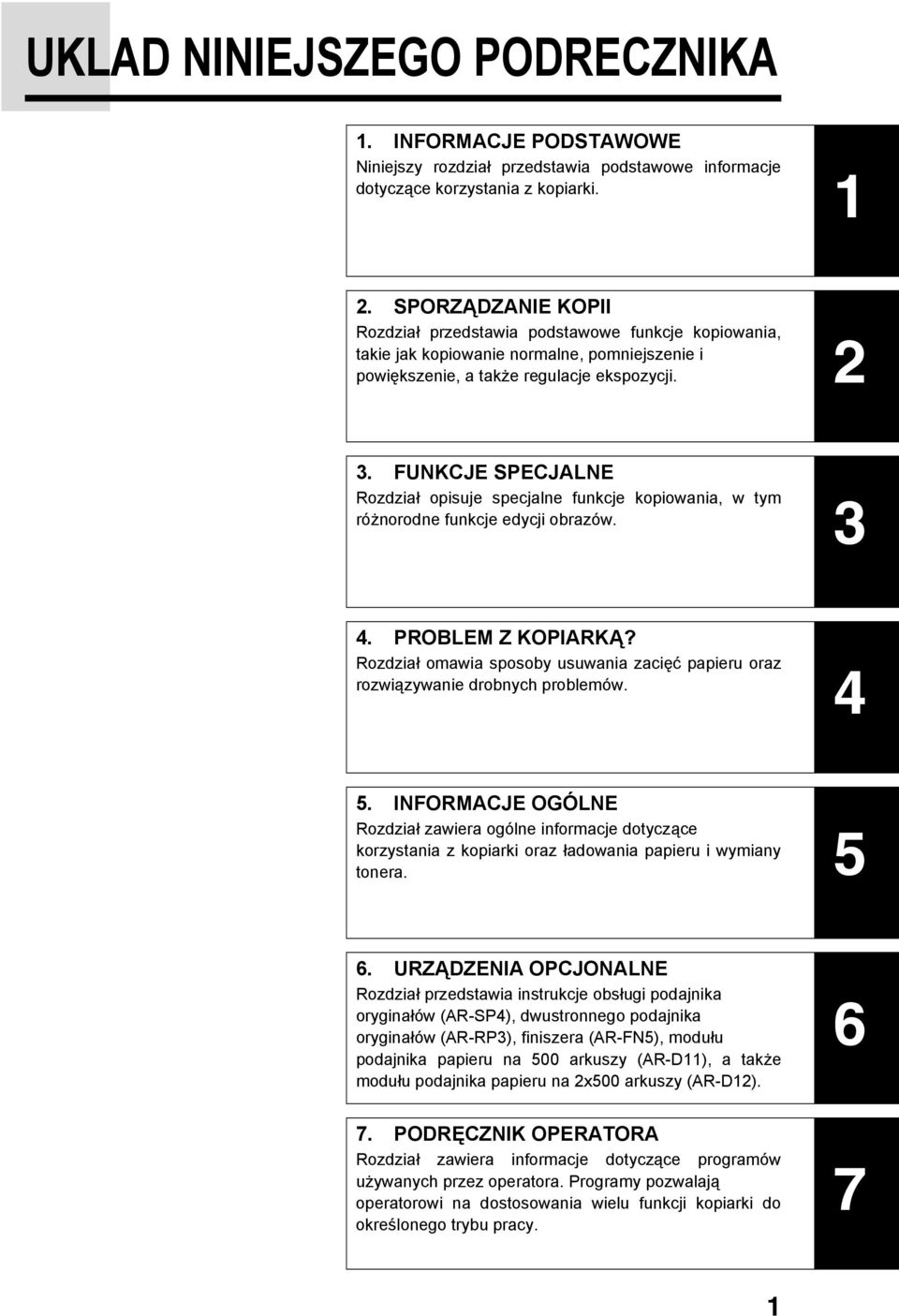

3 UKLAD NINIEJSZEGO PODRECZNIKA. INFORMACJE PODSTAWOWE Niniejszy rozdział przedstawia podstawowe informacje dotyczące korzystania z kopiarki. 2. SPORZĄDZANIE KOPII Rozdział przedstawia podstawowe funkcje kopiowania, takie jak kopiowanie normalne, pomniejszenie i powiększenie, a także regulacje ekspozycji. 3. FUNKCJE SPECJALNE Rozdział opisuje specjalne funkcje kopiowania, w tym różnorodne funkcje edycji obrazów. 4. PROBLEM Z KOPIARKĄ? Rozdział omawia sposoby usuwania zacięć papieru oraz rozwiązywanie drobnych problemów. 5. INFORMACJE OGÓLNE Rozdział zawiera ogólne informacje dotyczące korzystania z kopiarki oraz ładowania papieru i wymiany tonera. 6. URZĄDZENIA OPCJONALNE Rozdział przedstawia instrukcje obsługi podajnika oryginałów (AR-SP4), dwustronnego podajnika oryginałów (AR-RP3), finiszera (AR-FN5), modułu podajnika papieru na 500 arkuszy (AR-D), a także modułu podajnika papieru na 2x500 arkuszy (AR-D2). 7. PODRĘCZNIK OPERATORA Rozdział zawiera informacje dotyczące programów używanych przez operatora. Programy pozwalają operatorowi na dostosowania wielu funkcji kopiarki do określonego trybu pracy

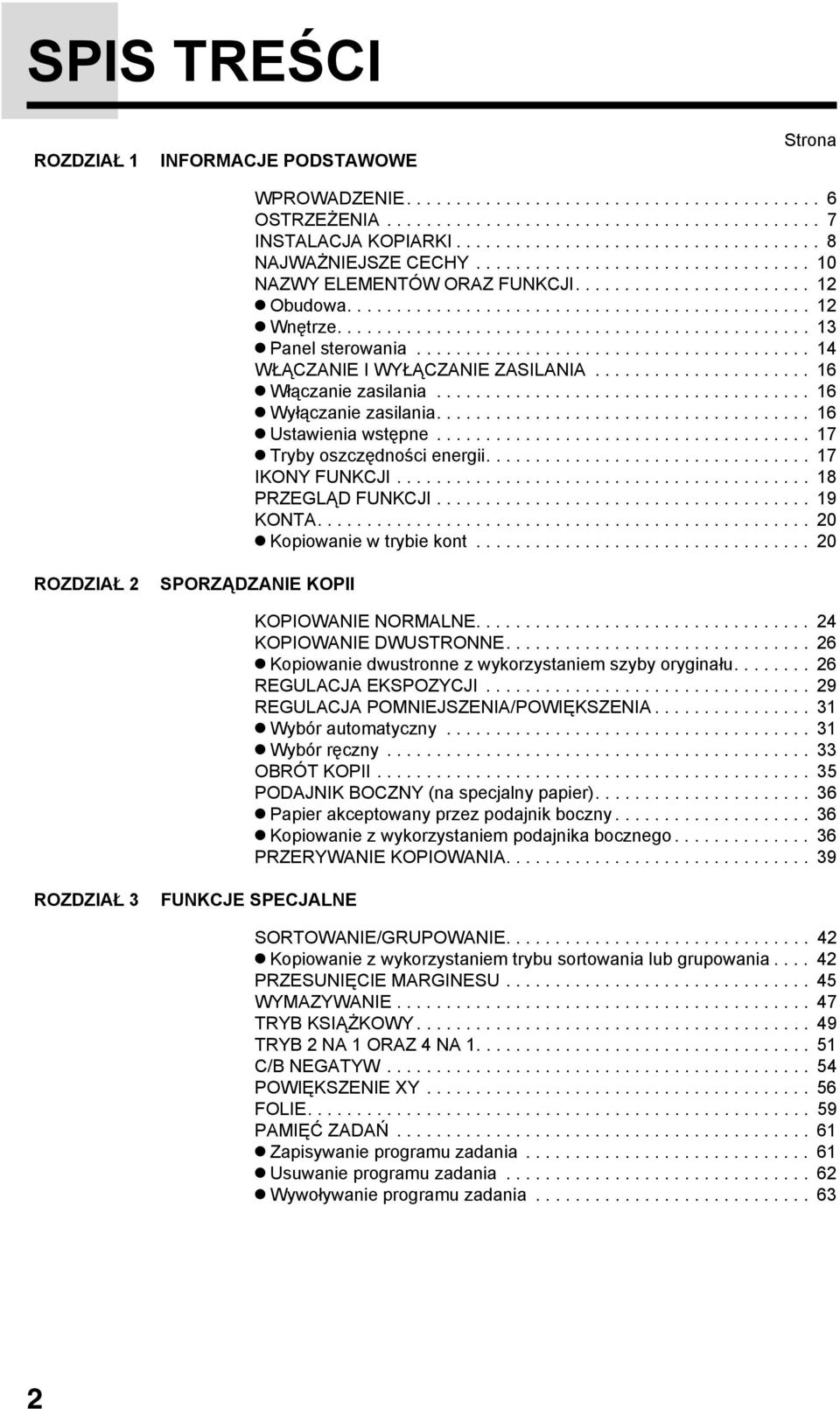

4 SPIS TREŚCI ROZDZIAŁ INFORMACJE PODSTAWOWE Strona WPROWADZENIE OSTRZEŻENIA INSTALACJA KOPIARKI NAJWAŻNIEJSZE CECHY NAZWY ELEMENTÓW ORAZ FUNKCJI Obudowa Wnętrze Panel sterowania WŁĄCZANIE I WYŁĄCZANIE ZASILANIA Włączanie zasilania Wyłączanie zasilania Ustawienia wstępne Tryby oszczędności energii IKONY FUNKCJI PRZEGLĄD FUNKCJI KONTA Kopiowanie w trybie kont ROZDZIAŁ 2 SPORZĄDZANIE KOPII KOPIOWANIE NORMALNE KOPIOWANIE DWUSTRONNE Kopiowanie dwustronne z wykorzystaniem szyby oryginału REGULACJA EKSPOZYCJI REGULACJA POMNIEJSZENIA/POWIĘKSZENIA Wybór automatyczny Wybór ręczny OBRÓT KOPII PODAJNIK BOCZNY (na specjalny papier) Papier akceptowany przez podajnik boczny Kopiowanie z wykorzystaniem podajnika bocznego PRZERYWANIE KOPIOWANIA ROZDZIAŁ 3 FUNKCJE SPECJALNE SORTOWANIE/GRUPOWANIE Kopiowanie z wykorzystaniem trybu sortowania lub grupowania PRZESUNIĘCIE MARGINESU WYMAZYWANIE TRYB KSIĄŻKOWY TRYB 2 NA ORAZ 4 NA C/B NEGATYW POWIĘKSZENIE XY FOLIE PAMIĘĆ ZADAŃ Zapisywanie programu zadania Usuwanie programu zadania Wywoływanie programu zadania

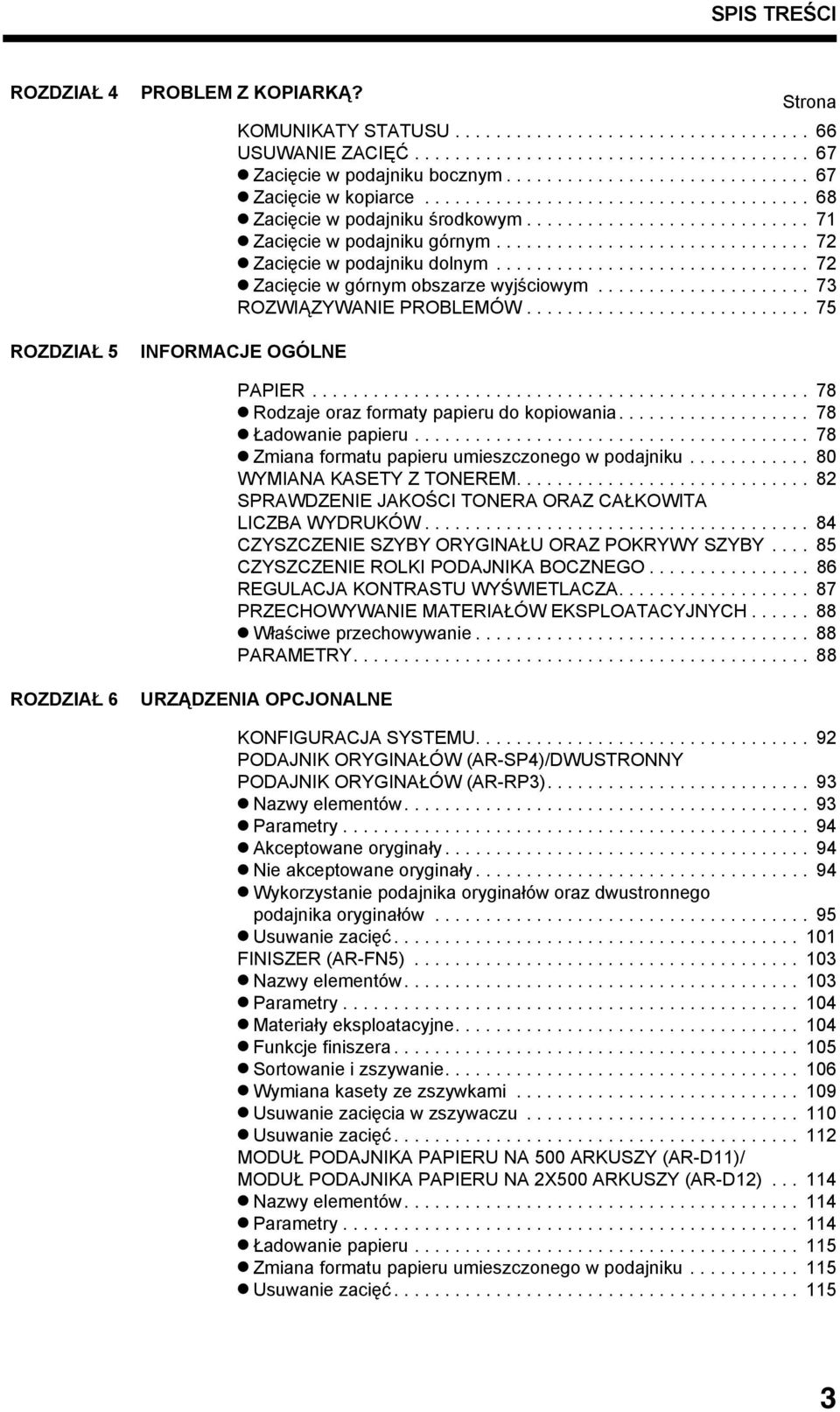

5 SPIS TREŚCI ROZDZIAŁ 4 ROZDZIAŁ 5 PROBLEM Z KOPIARKĄ? KOMUNIKATY STATUSU USUWANIE ZACIĘĆ Zacięcie w podajniku bocznym Zacięcie w kopiarce Zacięcie w podajniku środkowym Zacięcie w podajniku górnym Zacięcie w podajniku dolnym Zacięcie w górnym obszarze wyjściowym ROZWIĄZYWANIE PROBLEMÓW INFORMACJE OGÓLNE Strona PAPIER Rodzaje oraz formaty papieru do kopiowania Ładowanie papieru Zmiana formatu papieru umieszczonego w podajniku WYMIANA KASETY Z TONEREM SPRAWDZENIE JAKOŚCI TONERA ORAZ CAŁKOWITA LICZBA WYDRUKÓW CZYSZCZENIE SZYBY ORYGINAŁU ORAZ POKRYWY SZYBY CZYSZCZENIE ROLKI PODAJNIKA BOCZNEGO REGULACJA KONTRASTU WYŚWIETLACZA PRZECHOWYWANIE MATERIAŁÓW EKSPLOATACYJNYCH Właściwe przechowywanie PARAMETRY ROZDZIAŁ 6 URZĄDZENIA OPCJONALNE KONFIGURACJA SYSTEMU PODAJNIK ORYGINAŁÓW (AR-SP4)/DWUSTRONNY PODAJNIK ORYGINAŁÓW (AR-RP3) Nazwy elementów Parametry Akceptowane oryginały Nie akceptowane oryginały Wykorzystanie podajnika oryginałów oraz dwustronnego podajnika oryginałów Usuwanie zacięć FINISZER (AR-FN5) Nazwy elementów Parametry Materiały eksploatacyjne Funkcje finiszera Sortowanie i zszywanie Wymiana kasety ze zszywkami Usuwanie zacięcia w zszywaczu Usuwanie zacięć MODUŁ PODAJNIKA PAPIERU NA 500 ARKUSZY (AR-D)/ MODUŁ PODAJNIKA PAPIERU NA 2X500 ARKUSZY (AR-D2)... 4 Nazwy elementów Parametry Ładowanie papieru Zmiana formatu papieru umieszczonego w podajniku Usuwanie zacięć

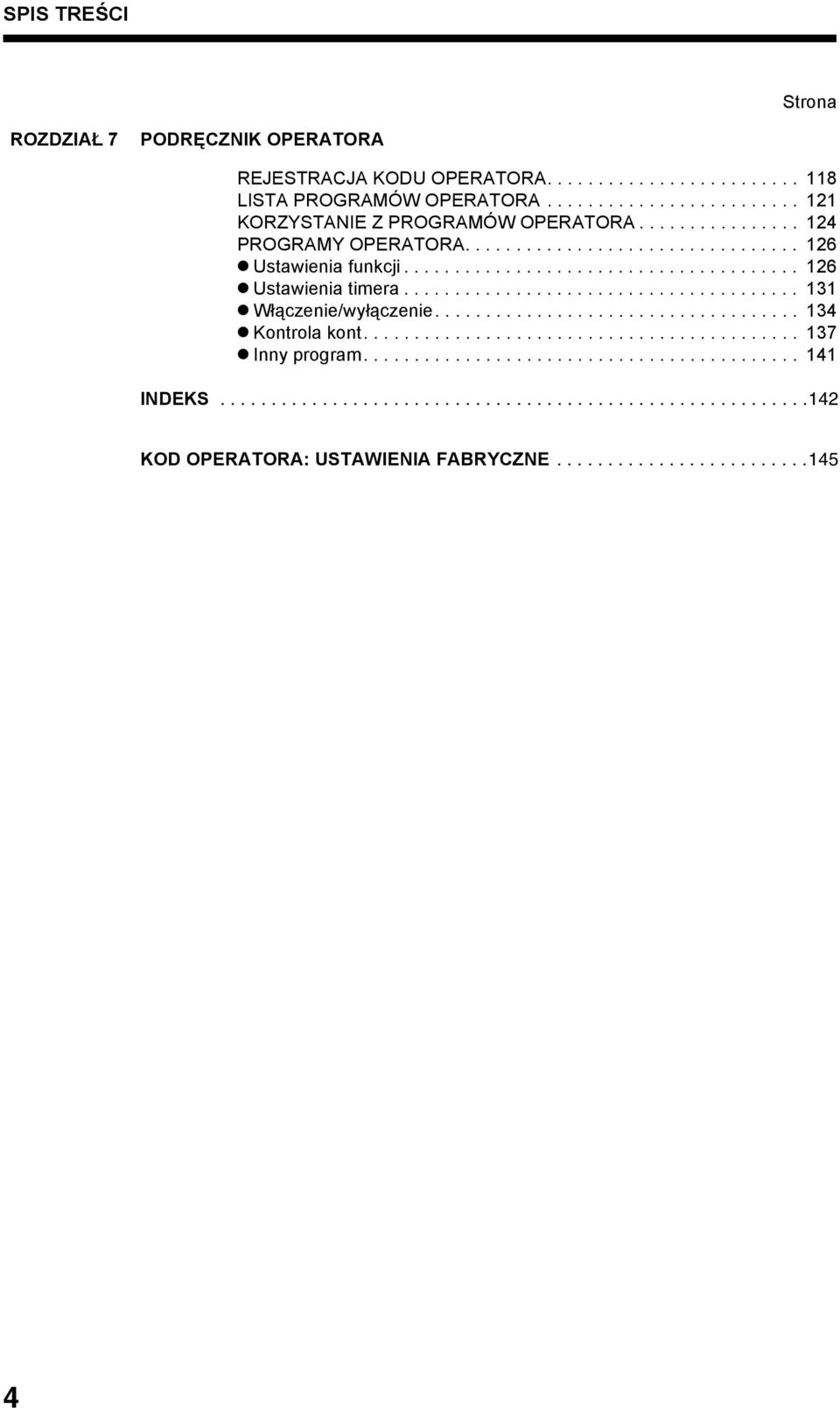

6 SPIS TREŚCI Strona ROZDZIAŁ 7 PODRĘCZNIK OPERATORA REJESTRACJA KODU OPERATORA LISTA PROGRAMÓW OPERATORA KORZYSTANIE Z PROGRAMÓW OPERATORA PROGRAMY OPERATORA Ustawienia funkcji Ustawienia timera Włączenie/wyłączenie Kontrola kont Inny program INDEKS KOD OPERATORA: USTAWIENIA FABRYCZNE

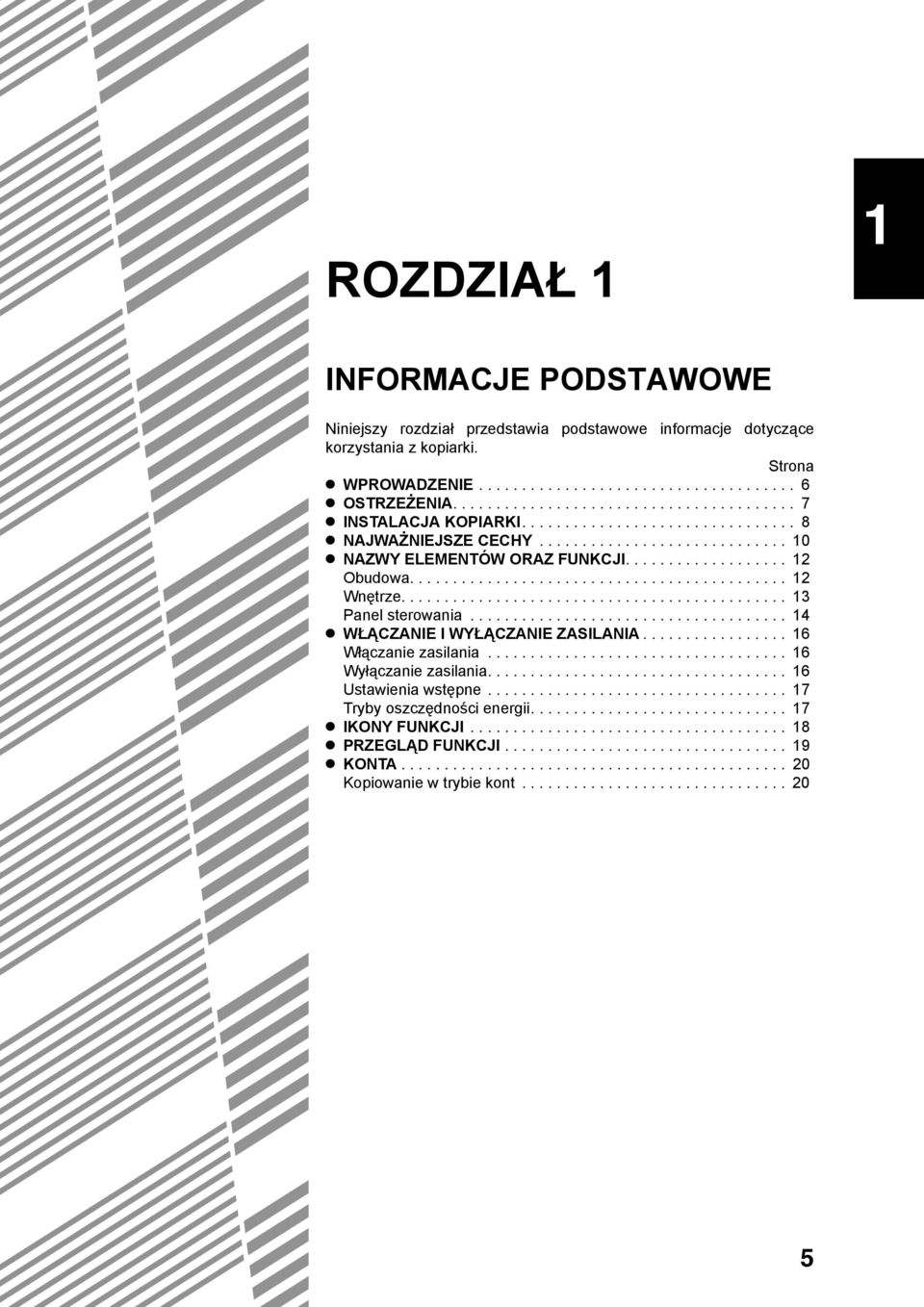

7 ROZDZIAŁ INFORMACJE PODSTAWOWE Niniejszy rozdział przedstawia podstawowe informacje dotyczące korzystania z kopiarki. Strona WPROWADZENIE OSTRZEŻENIA INSTALACJA KOPIARKI NAJWAŻNIEJSZE CECHY NAZWY ELEMENTÓW ORAZ FUNKCJI Obudowa Wnętrze Panel sterowania WŁĄCZANIE I WYŁĄCZANIE ZASILANIA Włączanie zasilania Wyłączanie zasilania Ustawienia wstępne Tryby oszczędności energii IKONY FUNKCJI PRZEGLĄD FUNKCJI KONTA Kopiowanie w trybie kont

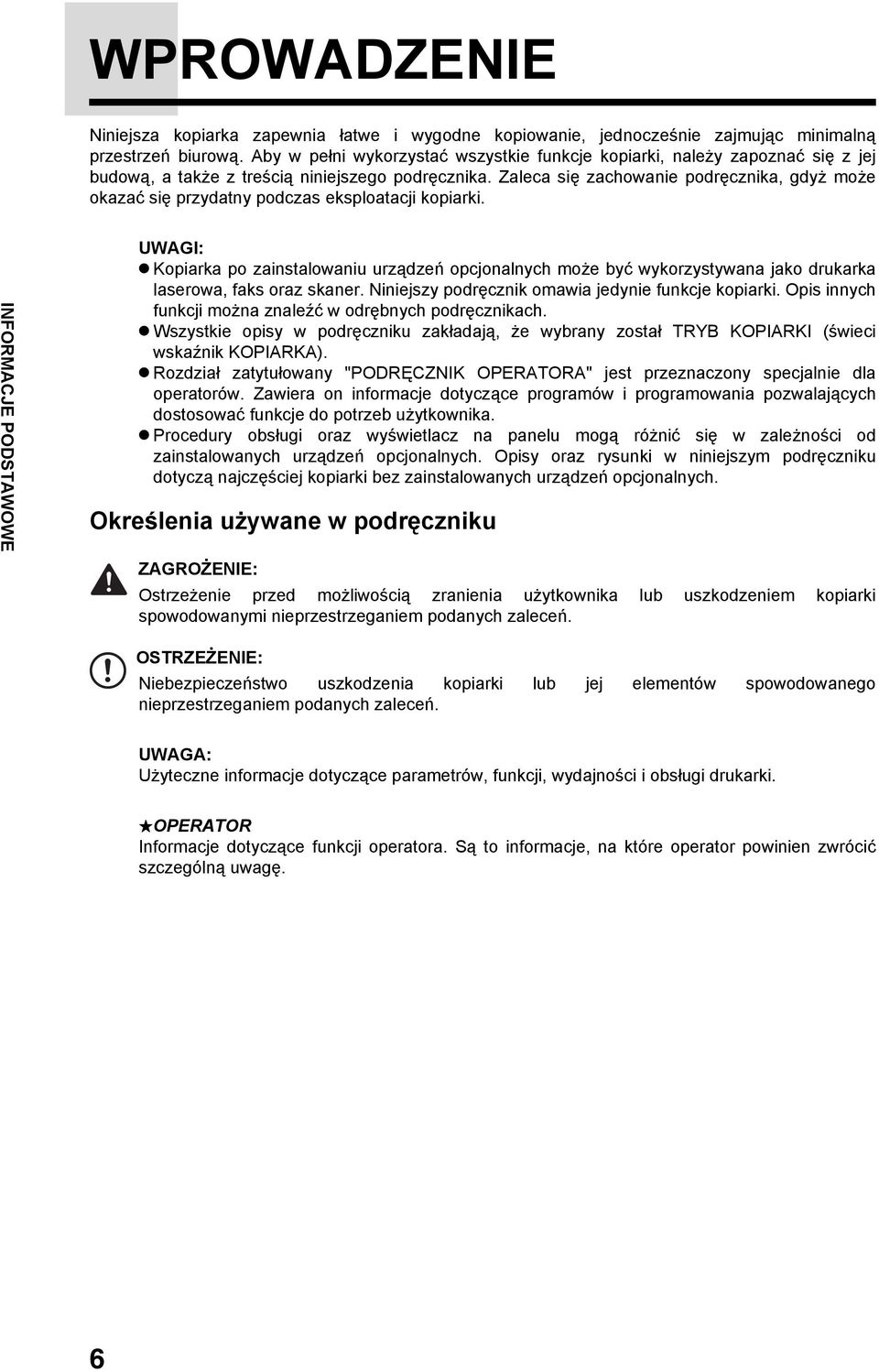

8 WPROWADZENIE Niniejsza kopiarka zapewnia łatwe i wygodne kopiowanie, jednocześnie zajmując minimalną przestrzeń biurową. Aby w pełni wykorzystać wszystkie funkcje kopiarki, należy zapoznać się z jej budową, a także z treścią niniejszego podręcznika. Zaleca się zachowanie podręcznika, gdyż może okazać się przydatny podczas eksploatacji kopiarki. INFORMACJE PODSTAWOWE UWAGI: Kopiarka po zainstalowaniu urządzeń opcjonalnych może być wykorzystywana jako drukarka laserowa, faks oraz skaner. Niniejszy podręcznik omawia jedynie funkcje kopiarki. Opis innych funkcji można znaleźć w odrębnych podręcznikach. Wszystkie opisy w podręczniku zakładają, że wybrany został TRYB KOPIARKI (świeci wskaźnik KOPIARKA). Rozdział zatytułowany "PODRĘCZNIK OPERATORA" jest przeznaczony specjalnie dla operatorów. Zawiera on informacje dotyczące programów i programowania pozwalających dostosować funkcje do potrzeb użytkownika. Procedury obsługi oraz wyświetlacz na panelu mogą różnić się w zależności od zainstalowanych urządzeń opcjonalnych. Opisy oraz rysunki w niniejszym podręczniku dotyczą najczęściej kopiarki bez zainstalowanych urządzeń opcjonalnych. Określenia używane w podręczniku ZAGROŻENIE: Ostrzeżenie przed możliwością zranienia użytkownika lub uszkodzeniem kopiarki spowodowanymi nieprzestrzeganiem podanych zaleceń. OSTRZEŻENIE: Niebezpieczeństwo uszkodzenia kopiarki lub jej elementów spowodowanego nieprzestrzeganiem podanych zaleceń. UWAGA: Użyteczne informacje dotyczące parametrów, funkcji, wydajności i obsługi drukarki. OPERATOR Informacje dotyczące funkcji operatora. Są to informacje, na które operator powinien zwrócić szczególną uwagę. 6

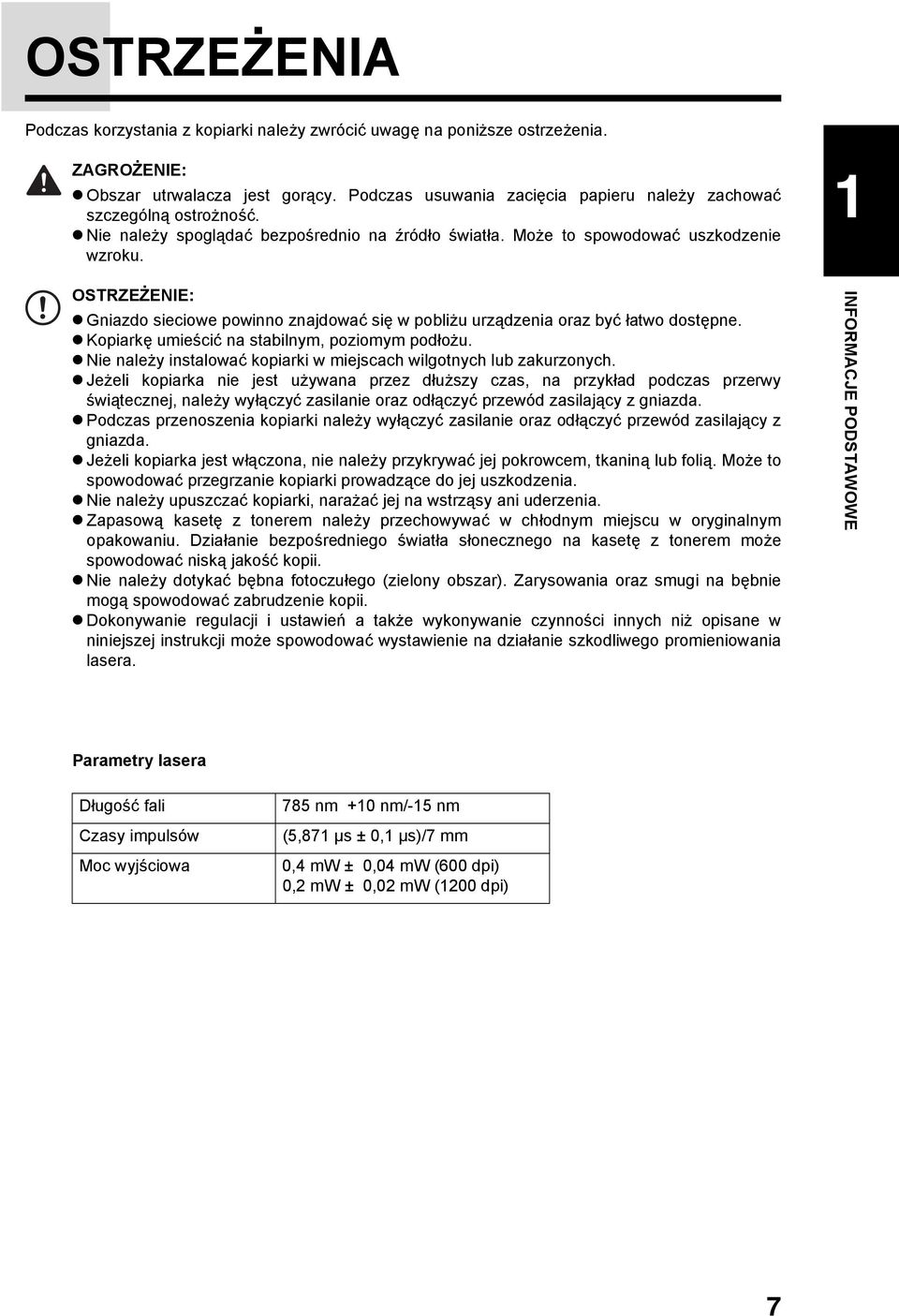

9 OSTRZEŻENIA Podczas korzystania z kopiarki należy zwrócić uwagę na poniższe ostrzeżenia. ZAGROŻENIE: Obszar utrwalacza jest gorący. Podczas usuwania zacięcia papieru należy zachować szczególną ostrożność. Nie należy spoglądać bezpośrednio na źródło światła. Może to spowodować uszkodzenie wzroku. OSTRZEŻENIE: Gniazdo sieciowe powinno znajdować się w pobliżu urządzenia oraz być łatwo dostępne. Kopiarkę umieścić na stabilnym, poziomym podłożu. Nie należy instalować kopiarki w miejscach wilgotnych lub zakurzonych. Jeżeli kopiarka nie jest używana przez dłuższy czas, na przykład podczas przerwy świątecznej, należy wyłączyć zasilanie oraz odłączyć przewód zasilający z gniazda. Podczas przenoszenia kopiarki należy wyłączyć zasilanie oraz odłączyć przewód zasilający z gniazda. Jeżeli kopiarka jest włączona, nie należy przykrywać jej pokrowcem, tkaniną lub folią. Może to spowodować przegrzanie kopiarki prowadzące do jej uszkodzenia. Nie należy upuszczać kopiarki, narażać jej na wstrząsy ani uderzenia. Zapasową kasetę z tonerem należy przechowywać w chłodnym miejscu w oryginalnym opakowaniu. Działanie bezpośredniego światła słonecznego na kasetę z tonerem może spowodować niską jakość kopii. Nie należy dotykać bębna fotoczułego (zielony obszar). Zarysowania oraz smugi na bębnie mogą spowodować zabrudzenie kopii. Dokonywanie regulacji i ustawień a także wykonywanie czynności innych niż opisane w niniejszej instrukcji może spowodować wystawienie na działanie szkodliwego promieniowania lasera. INFORMACJE PODSTAWOWE Parametry lasera Długość fali Czasy impulsów Moc wyjściowa 785 nm +0 nm/-5 nm (5,87 µs ± 0, µs)/7 mm 0,4 mw ± 0,04 mw (600 dpi) 0,2 mw ± 0,02 mw (200 dpi) 7

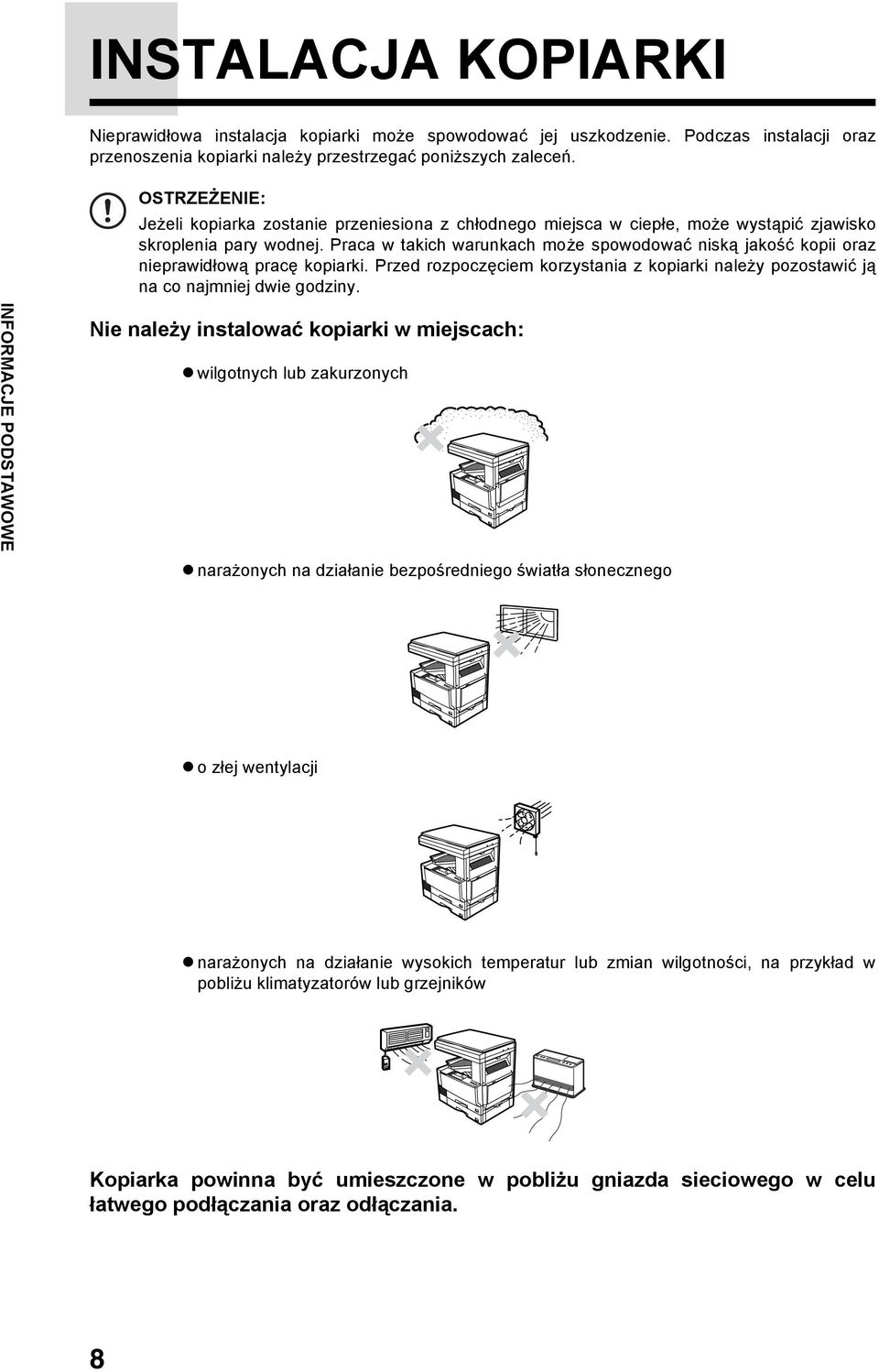

10 INSTALACJA KOPIARKI Nieprawidłowa instalacja kopiarki może spowodować jej uszkodzenie. Podczas instalacji oraz przenoszenia kopiarki należy przestrzegać poniższych zaleceń. OSTRZEŻENIE: Jeżeli kopiarka zostanie przeniesiona z chłodnego miejsca w ciepłe, może wystąpić zjawisko skroplenia pary wodnej. Praca w takich warunkach może spowodować niską jakość kopii oraz nieprawidłową pracę kopiarki. Przed rozpoczęciem korzystania z kopiarki należy pozostawić ją na co najmniej dwie godziny. INFORMACJE PODSTAWOWE Nie należy instalować kopiarki w miejscach: wilgotnych lub zakurzonych narażonych na działanie bezpośredniego światła słonecznego o złej wentylacji narażonych na działanie wysokich temperatur lub zmian wilgotności, na przykład w pobliżu klimatyzatorów lub grzejników Kopiarka powinna być umieszczone w pobliżu gniazda sieciowego w celu łatwego podłączania oraz odłączania. 8

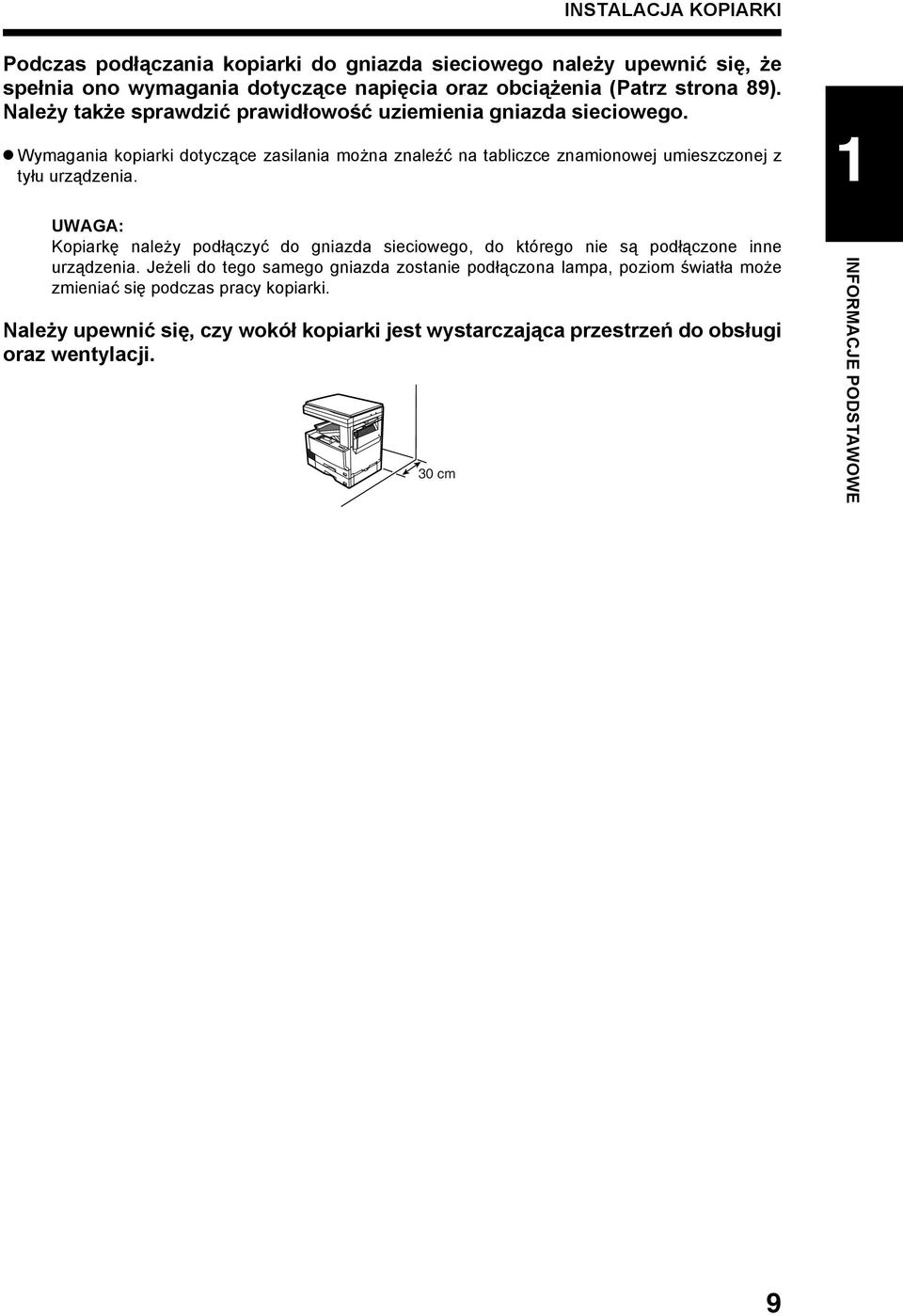

11 INSTALACJA KOPIARKI Podczas podłączania kopiarki do gniazda sieciowego należy upewnić się, że spełnia ono wymagania dotyczące napięcia oraz obciążenia (Patrz strona 89). Należy także sprawdzić prawidłowość uziemienia gniazda sieciowego. Wymagania kopiarki dotyczące zasilania można znaleźć na tabliczce znamionowej umieszczonej z tyłu urządzenia. UWAGA: Kopiarkę należy podłączyć do gniazda sieciowego, do którego nie są podłączone inne urządzenia. Jeżeli do tego samego gniazda zostanie podłączona lampa, poziom światła może zmieniać się podczas pracy kopiarki. Należy upewnić się, czy wokół kopiarki jest wystarczająca przestrzeń do obsługi oraz wentylacji. 30 cm INFORMACJE PODSTAWOWE 9

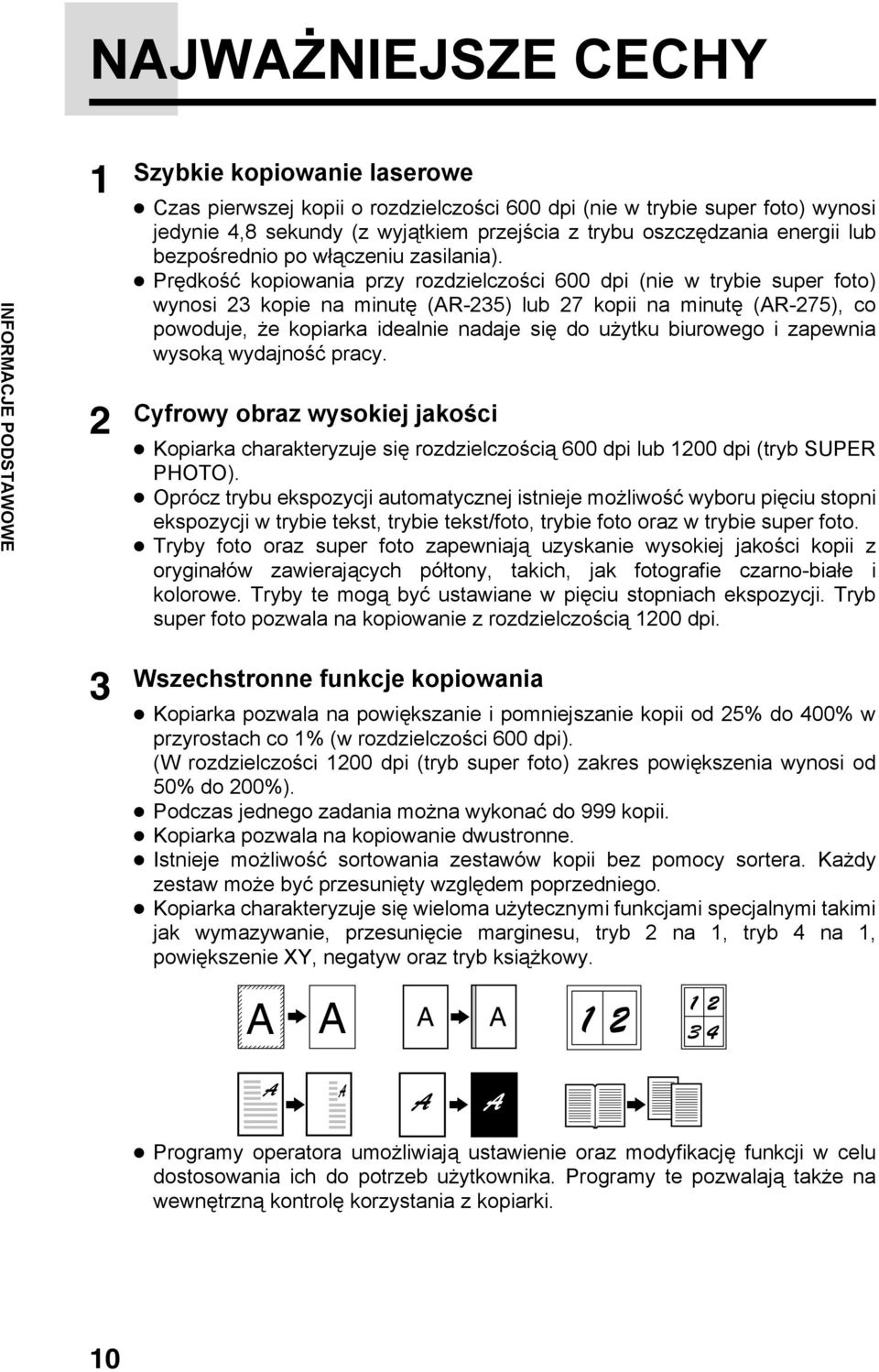

12 NAJWAŻNIEJSZE CECHY INFORMACJE PODSTAWOWE 2 Szybkie kopiowanie laserowe Czas pierwszej kopii o rozdzielczości 600 dpi (nie w trybie super foto) wynosi jedynie 4,8 sekundy (z wyjątkiem przejścia z trybu oszczędzania energii lub bezpośrednio po włączeniu zasilania). Prędkość kopiowania przy rozdzielczości 600 dpi (nie w trybie super foto) wynosi 23 kopie na minutę (AR-235) lub 27 kopii na minutę (AR-275), co powoduje, że kopiarka idealnie nadaje się do użytku biurowego i zapewnia wysoką wydajność pracy. Cyfrowy obraz wysokiej jakości Kopiarka charakteryzuje się rozdzielczością 600 dpi lub 200 dpi (tryb SUPER PHOTO). Oprócz trybu ekspozycji automatycznej istnieje możliwość wyboru pięciu stopni ekspozycji w trybie tekst, trybie tekst/foto, trybie foto oraz w trybie super foto. Tryby foto oraz super foto zapewniają uzyskanie wysokiej jakości kopii z oryginałów zawierających półtony, takich, jak fotografie czarno-białe i kolorowe. Tryby te mogą być ustawiane w pięciu stopniach ekspozycji. Tryb super foto pozwala na kopiowanie z rozdzielczością 200 dpi. 3 Wszechstronne funkcje kopiowania Kopiarka pozwala na powiększanie i pomniejszanie kopii od 25% do 400% w przyrostach co % (w rozdzielczości 600 dpi). (W rozdzielczości 200 dpi (tryb super foto) zakres powiększenia wynosi od 50% do 200%). Podczas jednego zadania można wykonać do 999 kopii. Kopiarka pozwala na kopiowanie dwustronne. Istnieje możliwość sortowania zestawów kopii bez pomocy sortera. Każdy zestaw może być przesunięty względem poprzedniego. Kopiarka charakteryzuje się wieloma użytecznymi funkcjami specjalnymi takimi jak wymazywanie, przesunięcie marginesu, tryb 2 na, tryb 4 na, powiększenie XY, negatyw oraz tryb książkowy. A A A A Programy operatora umożliwiają ustawienie oraz modyfikację funkcji w celu dostosowania ich do potrzeb użytkownika. Programy te pozwalają także na wewnętrzną kontrolę korzystania z kopiarki. 0

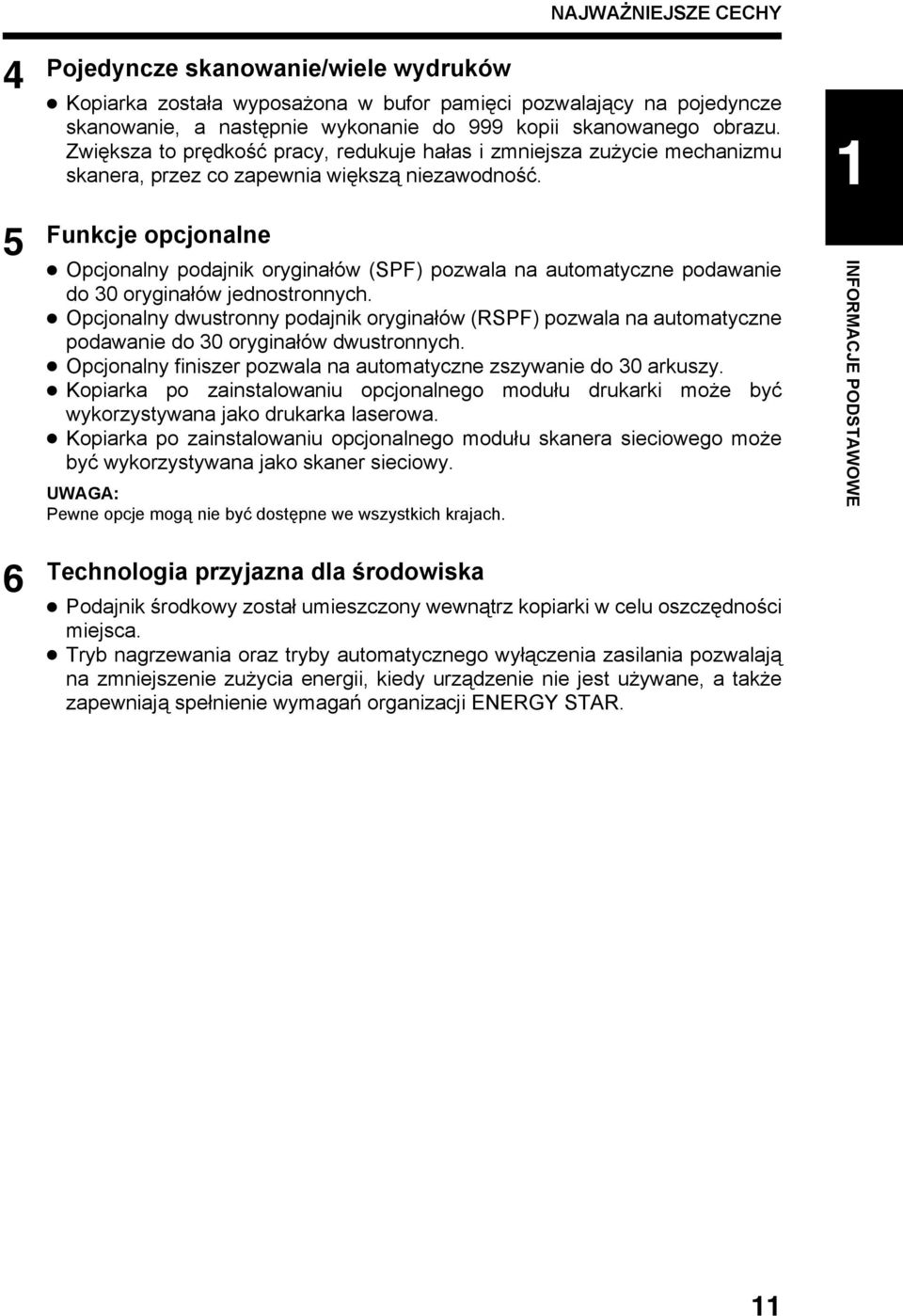

13 4 Pojedyncze skanowanie/wiele wydruków NAJWAŻNIEJSZE CECHY Kopiarka została wyposażona w bufor pamięci pozwalający na pojedyncze skanowanie, a następnie wykonanie do 999 kopii skanowanego obrazu. Zwiększa to prędkość pracy, redukuje hałas i zmniejsza zużycie mechanizmu skanera, przez co zapewnia większą niezawodność. 5 Funkcje opcjonalne Opcjonalny podajnik oryginałów (SPF) pozwala na automatyczne podawanie do 30 oryginałów jednostronnych. Opcjonalny dwustronny podajnik oryginałów (RSPF) pozwala na automatyczne podawanie do 30 oryginałów dwustronnych. Opcjonalny finiszer pozwala na automatyczne zszywanie do 30 arkuszy. Kopiarka po zainstalowaniu opcjonalnego modułu drukarki może być wykorzystywana jako drukarka laserowa. Kopiarka po zainstalowaniu opcjonalnego modułu skanera sieciowego może być wykorzystywana jako skaner sieciowy. UWAGA: Pewne opcje mogą nie być dostępne we wszystkich krajach. INFORMACJE PODSTAWOWE 6 Technologia przyjazna dla środowiska Podajnik środkowy został umieszczony wewnątrz kopiarki w celu oszczędności miejsca. Tryb nagrzewania oraz tryby automatycznego wyłączenia zasilania pozwalają na zmniejszenie zużycia energii, kiedy urządzenie nie jest używane, a także zapewniają spełnienie wymagań organizacji ENERGY STAR.

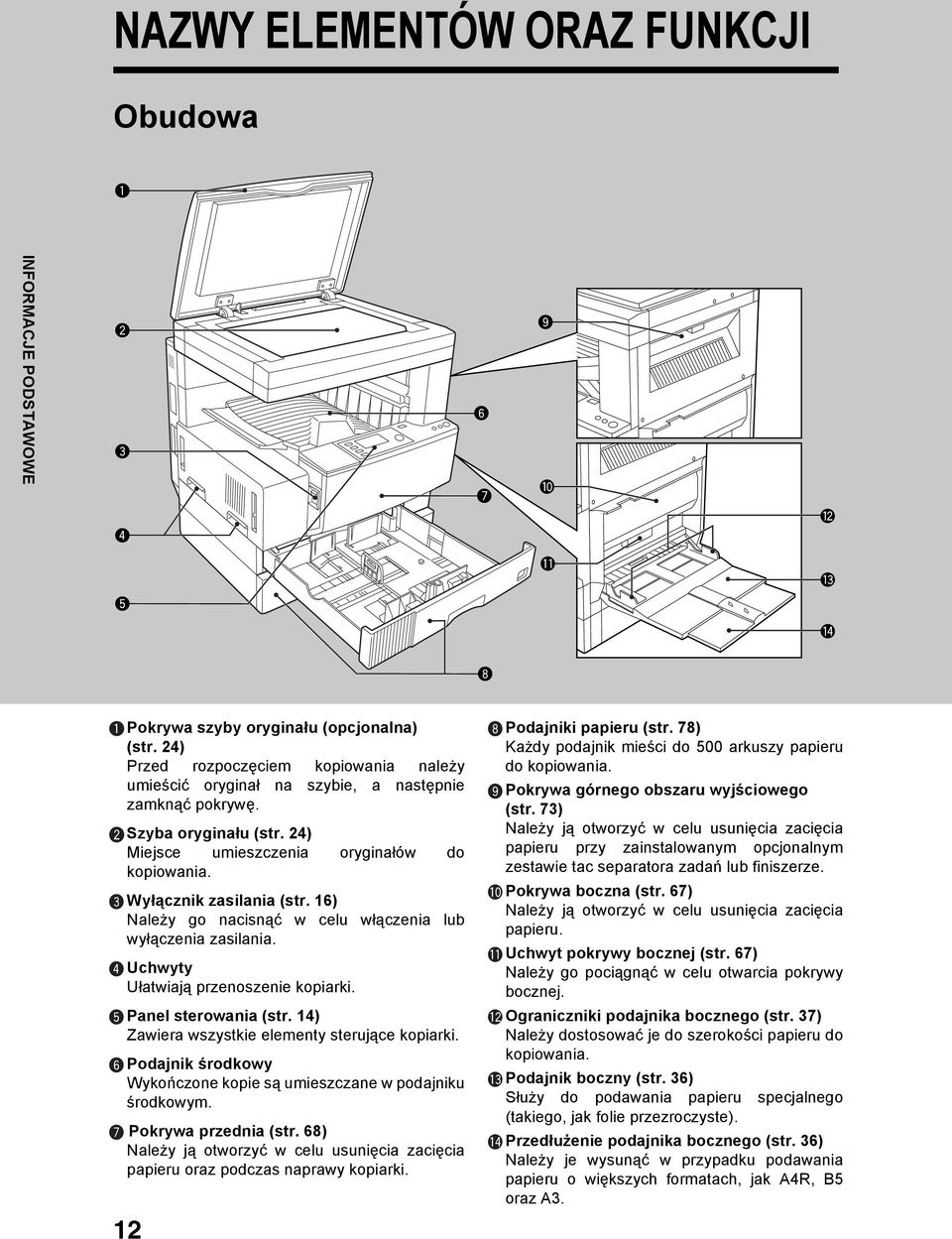

14 NAZWY ELEMENTÓW ORAZ FUNKCJI Obudowa INFORMACJE PODSTAWOWE Pokrywa szyby oryginału (opcjonalna) (str. 24) Przed rozpoczęciem kopiowania należy umieścić oryginał na szybie, a następnie zamknąć pokrywę. Szyba oryginału (str. 24) Miejsce umieszczenia oryginałów do kopiowania. Wyłącznik zasilania (str. 6) Należy go nacisnąć w celu włączenia lub wyłączenia zasilania. Uchwyty Ułatwiają przenoszenie kopiarki. Panel sterowania (str. 4) Zawiera wszystkie elementy sterujące kopiarki. Podajnik środkowy Wykończone kopie są umieszczane w podajniku środkowym. Pokrywa przednia (str. 68) Należy ją otworzyć w celu usunięcia zacięcia papieru oraz podczas naprawy kopiarki. 2 Podajniki papieru (str. 78) Każdy podajnik mieści do 500 arkuszy papieru do kopiowania. Pokrywa górnego obszaru wyjściowego (str. 73) Należy ją otworzyć w celu usunięcia zacięcia papieru przy zainstalowanym opcjonalnym zestawie tac separatora zadań lub finiszerze. Pokrywa boczna (str. 67) Należy ją otworzyć w celu usunięcia zacięcia papieru. Uchwyt pokrywy bocznej (str. 67) Należy go pociągnąć w celu otwarcia pokrywy bocznej. Ograniczniki podajnika bocznego (str. 37) Należy dostosować je do szerokości papieru do kopiowania. Podajnik boczny (str. 36) Służy do podawania papieru specjalnego (takiego, jak folie przezroczyste). Przedłużenie podajnika bocznego (str. 36) Należy je wysunąć w przypadku podawania papieru o większych formatach, jak A4R, B5 oraz A3.

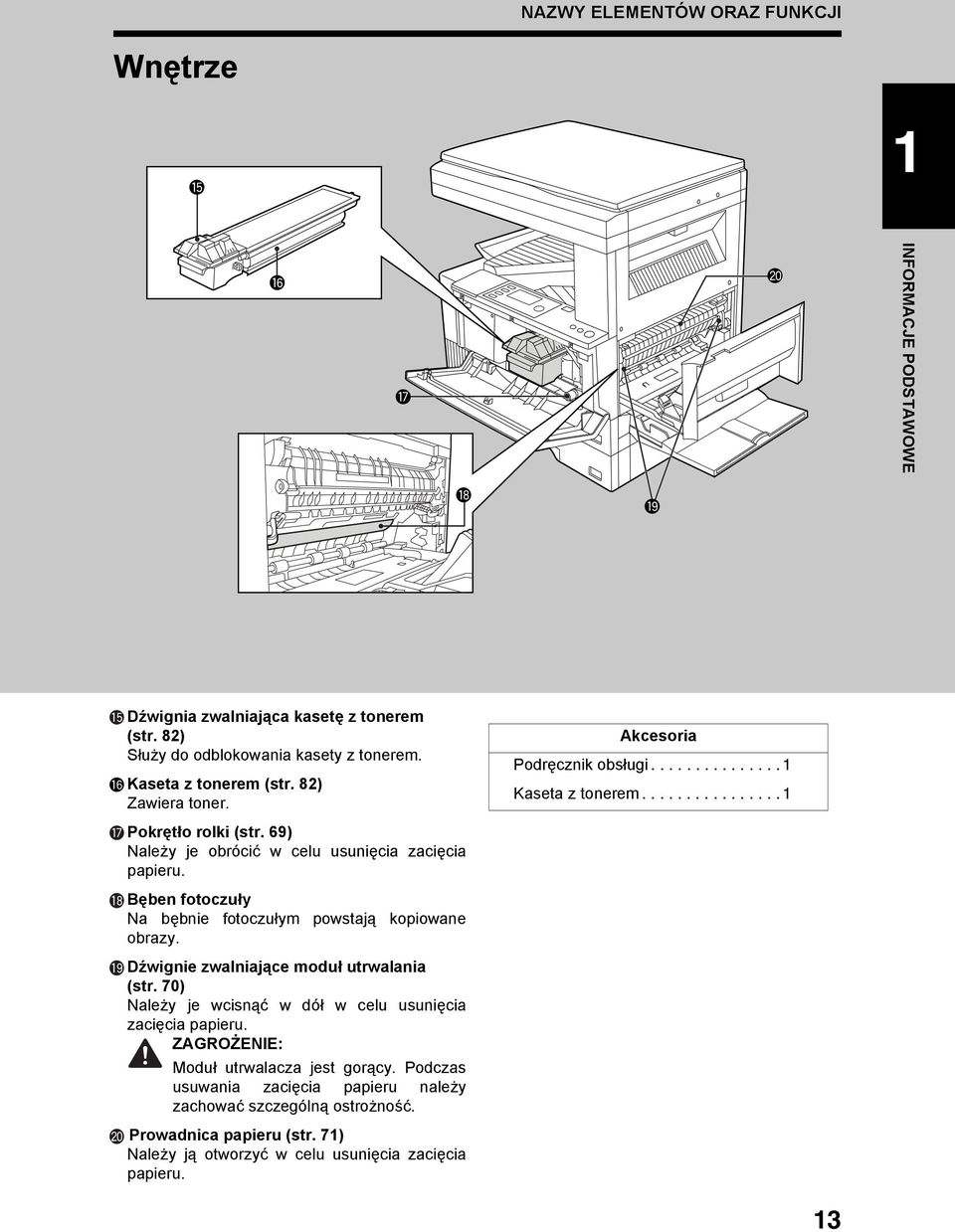

15 NAZWY ELEMENTÓW ORAZ FUNKCJI Wnętrze INFORMACJE PODSTAWOWE Dźwignia zwalniająca kasetę z tonerem (str. 82) Służy do odblokowania kasety z tonerem. Kaseta z tonerem (str. 82) Zawiera toner. Pokrętło rolki (str. 69) Należy je obrócić w celu usunięcia zacięcia papieru. Bęben fotoczuły Na bębnie fotoczułym powstają kopiowane obrazy. Dźwignie zwalniające moduł utrwalania (str. 70) Należy je wcisnąć w dół w celu usunięcia zacięcia papieru. ZAGROŻENIE: Moduł utrwalacza jest gorący. Podczas usuwania zacięcia papieru należy zachować szczególną ostrożność. Prowadnica papieru (str. 7) Należy ją otworzyć w celu usunięcia zacięcia papieru. Akcesoria Podręcznik obsługi Kaseta z tonerem

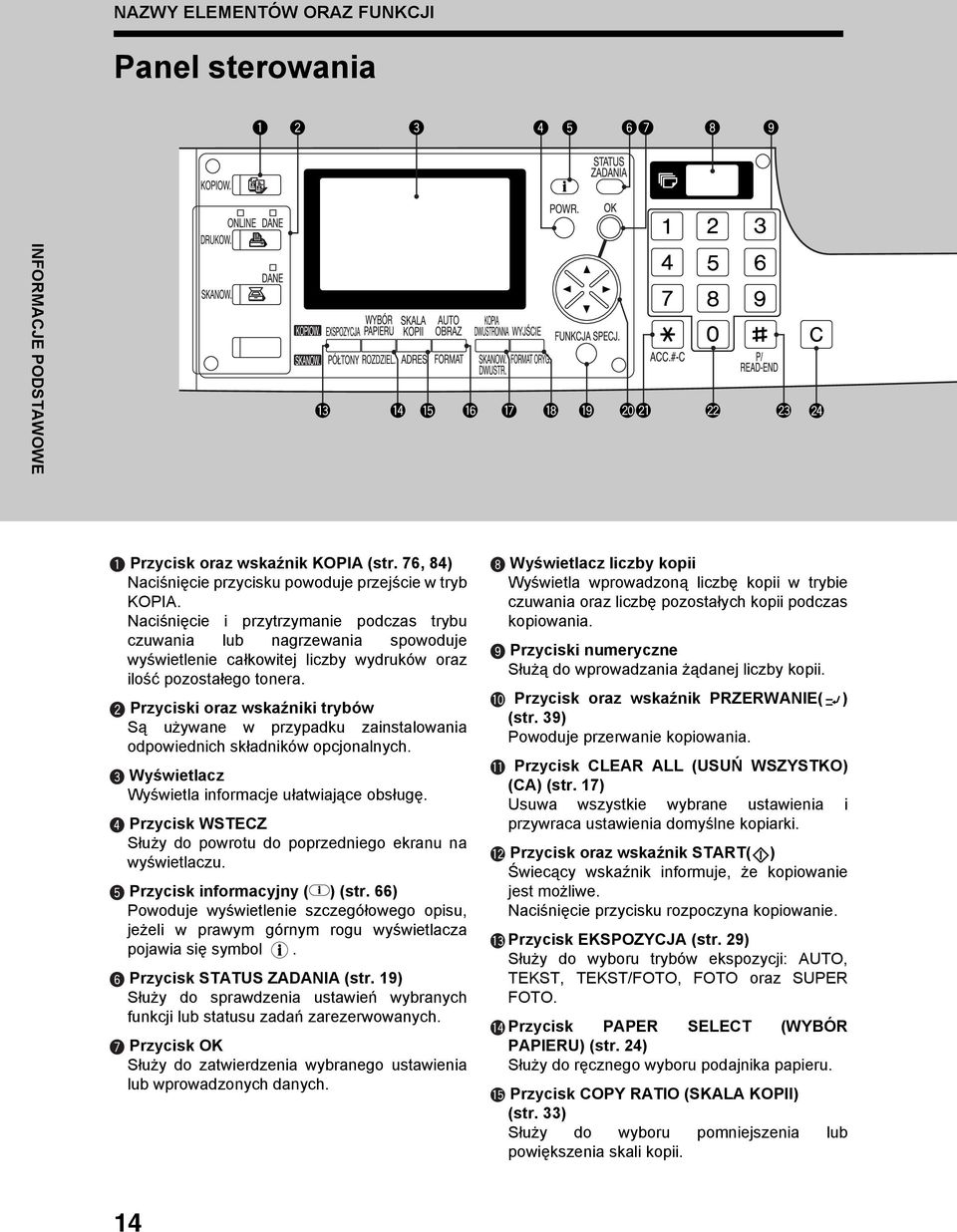

16 NAZWY ELEMENTÓW ORAZ FUNKCJI Panel sterowania INFORMACJE PODSTAWOWE Przycisk oraz wskaźnik KOPIA (str. 76, 84) Naciśnięcie przycisku powoduje przejście w tryb KOPIA. Naciśnięcie i przytrzymanie podczas trybu czuwania lub nagrzewania spowoduje wyświetlenie całkowitej liczby wydruków oraz ilość pozostałego tonera. Przyciski oraz wskaźniki trybów Są używane w przypadku zainstalowania odpowiednich składników opcjonalnych. Wyświetlacz Wyświetla informacje ułatwiające obsługę. Przycisk WSTECZ Służy do powrotu do poprzedniego ekranu na wyświetlaczu. Przycisk informacyjny ( ) (str. 66) Powoduje wyświetlenie szczegółowego opisu, jeżeli w prawym górnym rogu wyświetlacza pojawia się symbol. Przycisk STATUS ZADANIA (str. 9) Służy do sprawdzenia ustawień wybranych funkcji lub statusu zadań zarezerwowanych. Przycisk OK Służy do zatwierdzenia wybranego ustawienia lub wprowadzonych danych. Wyświetlacz liczby kopii Wyświetla wprowadzoną liczbę kopii w trybie czuwania oraz liczbę pozostałych kopii podczas kopiowania. Przyciski numeryczne Służą do wprowadzania żądanej liczby kopii. Przycisk oraz wskaźnik PRZERWANIE( ) (str. 39) Powoduje przerwanie kopiowania. Przycisk CLEAR ALL (USUŃ WSZYSTKO) (CA) (str. 7) Usuwa wszystkie wybrane ustawienia i przywraca ustawienia domyślne kopiarki. Przycisk oraz wskaźnik START( ) Świecący wskaźnik informuje, że kopiowanie jest możliwe. Naciśnięcie przycisku rozpoczyna kopiowanie. Przycisk EKSPOZYCJA (str. 29) Służy do wyboru trybów ekspozycji: AUTO, TEKST, TEKST/FOTO, FOTO oraz SUPER FOTO. Przycisk PAPER SELECT (WYBÓR PAPIERU) (str. 24) Służy do ręcznego wyboru podajnika papieru. Przycisk COPY RATIO (SKALA KOPII) (str. 33) Służy do wyboru pomniejszenia lub powiększenia skali kopii. 4

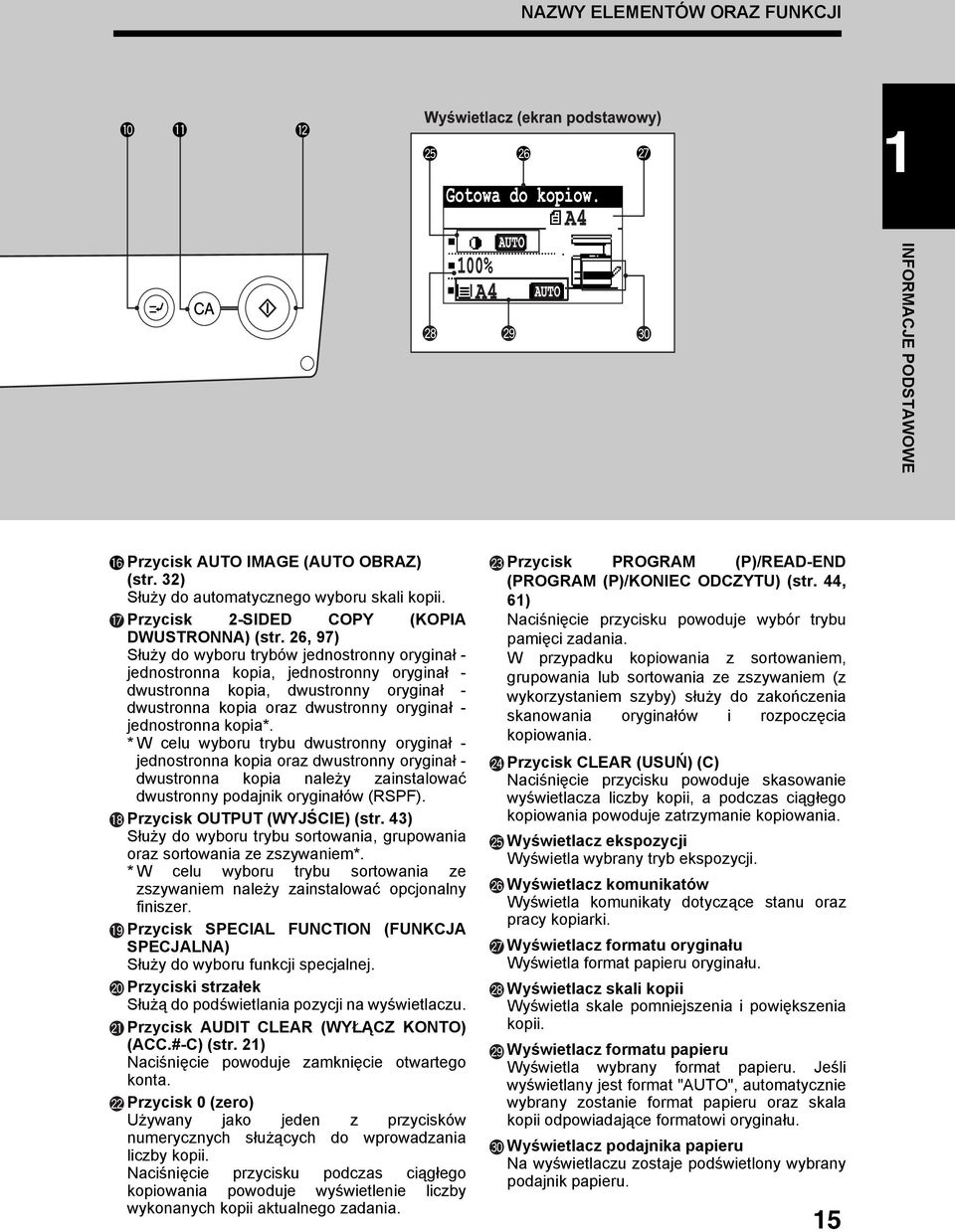

17 NAZWY ELEMENTÓW ORAZ FUNKCJI 00% A4 AUTO AUTO 8 A4 / 2 INFORMACJE PODSTAWOWE Przycisk AUTO IMAGE (AUTO OBRAZ) (str. 32) Służy do automatycznego wyboru skali kopii. Przycisk 2-SIDED COPY (KOPIA DWUSTRONNA) (str. 26, 97) Służy do wyboru trybów jednostronny oryginał - jednostronna kopia, jednostronny oryginał - dwustronna kopia, dwustronny oryginał - dwustronna kopia oraz dwustronny oryginał - jednostronna kopia*. * W celu wyboru trybu dwustronny oryginał - jednostronna kopia oraz dwustronny oryginał - dwustronna kopia należy zainstalować dwustronny podajnik oryginałów (RSPF). Przycisk OUTPUT (WYJŚCIE) (str. 43) Służy do wyboru trybu sortowania, grupowania oraz sortowania ze zszywaniem*. * W celu wyboru trybu sortowania ze zszywaniem należy zainstalować opcjonalny finiszer. Przycisk SPECIAL FUNCTION (FUNKCJA SPECJALNA) Służy do wyboru funkcji specjalnej. Przyciski strzałek Służą do podświetlania pozycji na wyświetlaczu. Przycisk AUDIT CLEAR (WYŁĄCZ KONTO) (ACC.#-C) (str. 2) Naciśnięcie powoduje zamknięcie otwartego konta. Przycisk 0 (zero) Używany jako jeden z przycisków numerycznych służących do wprowadzania liczby kopii. Naciśnięcie przycisku podczas ciągłego kopiowania powoduje wyświetlenie liczby wykonanych kopii aktualnego zadania. Przycisk PROGRAM (P)/READ-END (PROGRAM (P)/KONIEC ODCZYTU) (str. 44, 6) Naciśnięcie przycisku powoduje wybór trybu pamięci zadania. W przypadku kopiowania z sortowaniem, grupowania lub sortowania ze zszywaniem (z wykorzystaniem szyby) służy do zakończenia skanowania oryginałów i rozpoczęcia kopiowania. Przycisk CLEAR (USUŃ) (C) Naciśnięcie przycisku powoduje skasowanie wyświetlacza liczby kopii, a podczas ciągłego kopiowania powoduje zatrzymanie kopiowania. Wyświetlacz ekspozycji Wyświetla wybrany tryb ekspozycji. Wyświetlacz komunikatów Wyświetla komunikaty dotyczące stanu oraz pracy kopiarki. Wyświetlacz formatu oryginału Wyświetla format papieru oryginału. Wyświetlacz skali kopii Wyświetla skale pomniejszenia i powiększenia kopii. Wyświetlacz formatu papieru Wyświetla wybrany format papieru. Jeśli wyświetlany jest format "AUTO", automatycznie wybrany zostanie format papieru oraz skala kopii odpowiadające formatowi oryginału. Wyświetlacz podajnika papieru Na wyświetlaczu zostaje podświetlony wybrany podajnik papieru. 5

18 WŁĄCZANIE I WYŁĄCZANIE ZASILANIA Wyłącznik zasilania jest umieszczony po lewej stronie kopiarki. Włączanie zasilania Wyłącznik zasilania należy przełączyć w pozycję "ON". INFORMACJE PODSTAWOWE Kiedy wyłącznik zasilania zostanie przełączony w pozycję "ON", na wyświetlaczu pojawi się komunikat "Kontrola systemu" i rozpocznie się proces nagrzewania. Podczas nagrzewania istnieje możliwość wyboru ustawień zadania i w przypadku naciśnięcia przycisku "START" ( ) zadanie rozpocznie się po pojawieniu się komunikatu "Gotowa do kopiow.". Podczas nagrzewania istnieje możliwość wyboru ustawień zadania. W przypadku naciśnięcia przycisku "START" ( ) zadanie rozpocznie po wyświetleniu komunikatu "Gotowa do kopiow.". Jeżeli kopiarka pracuje w trybie kont, po nagrzaniu zostanie wyświetlony komunikat "Wprowadź numer konta". Po wprowadzeniu ważnego numeru konta komunikat zmieni się na "Gotowa do kopiow." i kopiowanie stanie się możliwe. Patrz strona 20. Wyłączanie zasilania Kiedy kopiarka nie jest używana przez dłuższy czas, należy wyłączyć jej zasilanie. Przed przełączeniem wyłącznika zasilania w pozycję "OFF" należy upewnić się, że kopiarka nie pracuje. W przeciwnym przypadku może dojść do zacięcia papieru. Oprócz tego przetwarzane zadanie zostanie całkowicie anulowane. 6

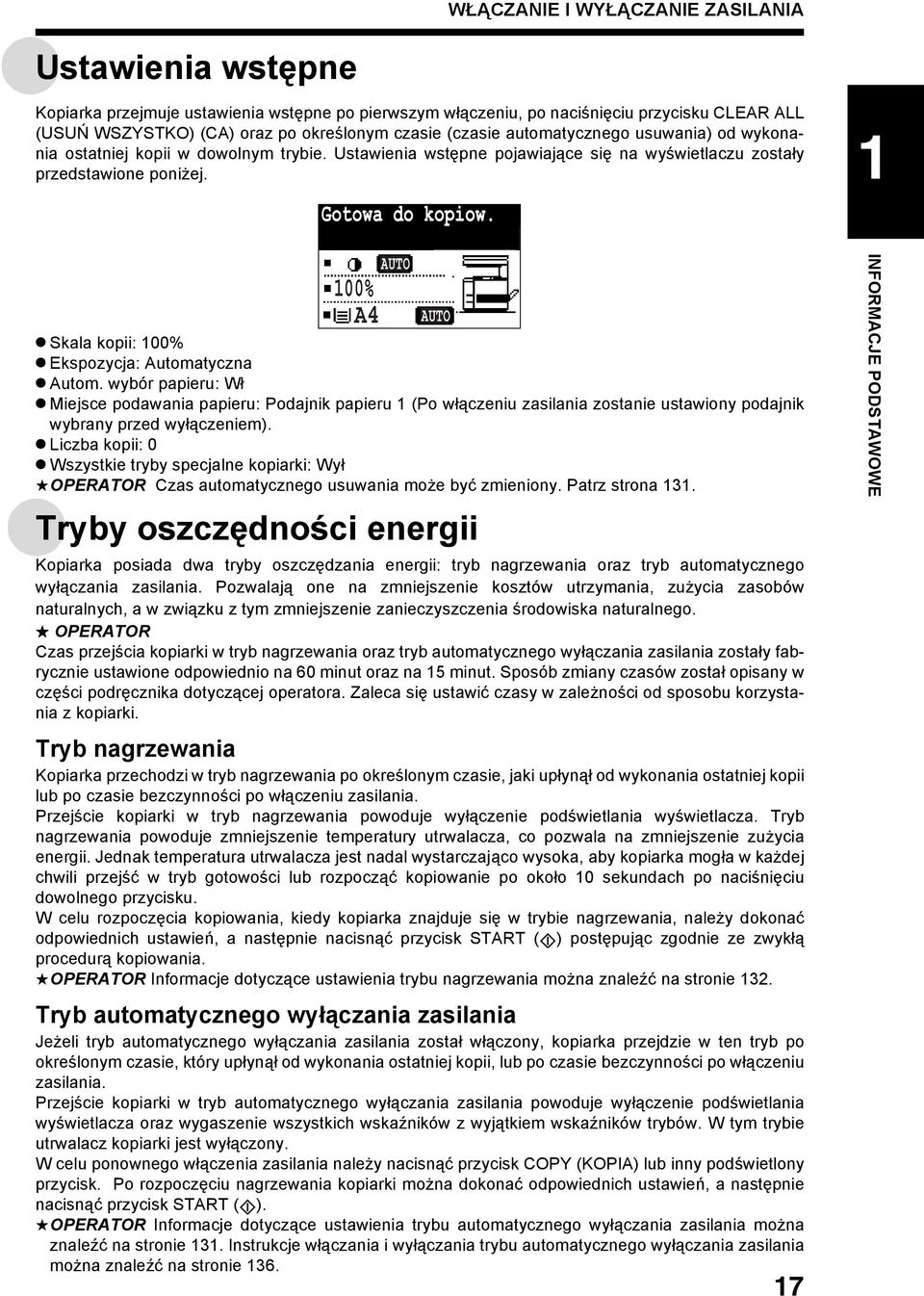

19 WŁĄCZANIE I WYŁĄCZANIE ZASILANIA Ustawienia wstępne Kopiarka przejmuje ustawienia wstępne po pierwszym włączeniu, po naciśnięciu przycisku CLEAR ALL (USUŃ WSZYSTKO) (CA) oraz po określonym czasie (czasie automatycznego usuwania) od wykonania ostatniej kopii w dowolnym trybie. Ustawienia wstępne pojawiające się na wyświetlaczu zostały przedstawione poniżej. 00% A4 AUTO Skala kopii: 00% Ekspozycja: Automatyczna Autom. wybór papieru: Wł Miejsce podawania papieru: Podajnik papieru (Po włączeniu zasilania zostanie ustawiony podajnik wybrany przed wyłączeniem). Liczba kopii: 0 Wszystkie tryby specjalne kopiarki: Wył OPERATOR Czas automatycznego usuwania może być zmieniony. Patrz strona 3. Tryby oszczędności energii 8 / 2 Kopiarka posiada dwa tryby oszczędzania energii: tryb nagrzewania oraz tryb automatycznego wyłączania zasilania. Pozwalają one na zmniejszenie kosztów utrzymania, zużycia zasobów naturalnych, a w związku z tym zmniejszenie zanieczyszczenia środowiska naturalnego. OPERATOR Czas przejścia kopiarki w tryb nagrzewania oraz tryb automatycznego wyłączania zasilania zostały fabrycznie ustawione odpowiednio na 60 minut oraz na 5 minut. Sposób zmiany czasów został opisany w części podręcznika dotyczącej operatora. Zaleca się ustawić czasy w zależności od sposobu korzystania z kopiarki. Tryb nagrzewania Kopiarka przechodzi w tryb nagrzewania po określonym czasie, jaki upłynął od wykonania ostatniej kopii lub po czasie bezczynności po włączeniu zasilania. Przejście kopiarki w tryb nagrzewania powoduje wyłączenie podświetlania wyświetlacza. Tryb nagrzewania powoduje zmniejszenie temperatury utrwalacza, co pozwala na zmniejszenie zużycia energii. Jednak temperatura utrwalacza jest nadal wystarczająco wysoka, aby kopiarka mogła w każdej chwili przejść w tryb gotowości lub rozpocząć kopiowanie po około 0 sekundach po naciśnięciu dowolnego przycisku. W celu rozpoczęcia kopiowania, kiedy kopiarka znajduje się w trybie nagrzewania, należy dokonać odpowiednich ustawień, a następnie nacisnąć przycisk START ( ) postępując zgodnie ze zwykłą procedurą kopiowania. OPERATOR Informacje dotyczące ustawienia trybu nagrzewania można znaleźć na stronie 32. Tryb automatycznego wyłączania zasilania Jeżeli tryb automatycznego wyłączania zasilania został włączony, kopiarka przejdzie w ten tryb po określonym czasie, który upłynął od wykonania ostatniej kopii, lub po czasie bezczynności po włączeniu zasilania. Przejście kopiarki w tryb automatycznego wyłączania zasilania powoduje wyłączenie podświetlania wyświetlacza oraz wygaszenie wszystkich wskaźników z wyjątkiem wskaźników trybów. W tym trybie utrwalacz kopiarki jest wyłączony. W celu ponownego włączenia zasilania należy nacisnąć przycisk COPY (KOPIA) lub inny podświetlony przycisk. Po rozpoczęciu nagrzewania kopiarki można dokonać odpowiednich ustawień, a następnie nacisnąć przycisk START ( ). OPERATOR Informacje dotyczące ustawienia trybu automatycznego wyłączania zasilania można znaleźć na stronie 3. Instrukcje włączania i wyłączania trybu automatycznego wyłączania zasilania można znaleźć na stronie AUTO INFORMACJE PODSTAWOWE

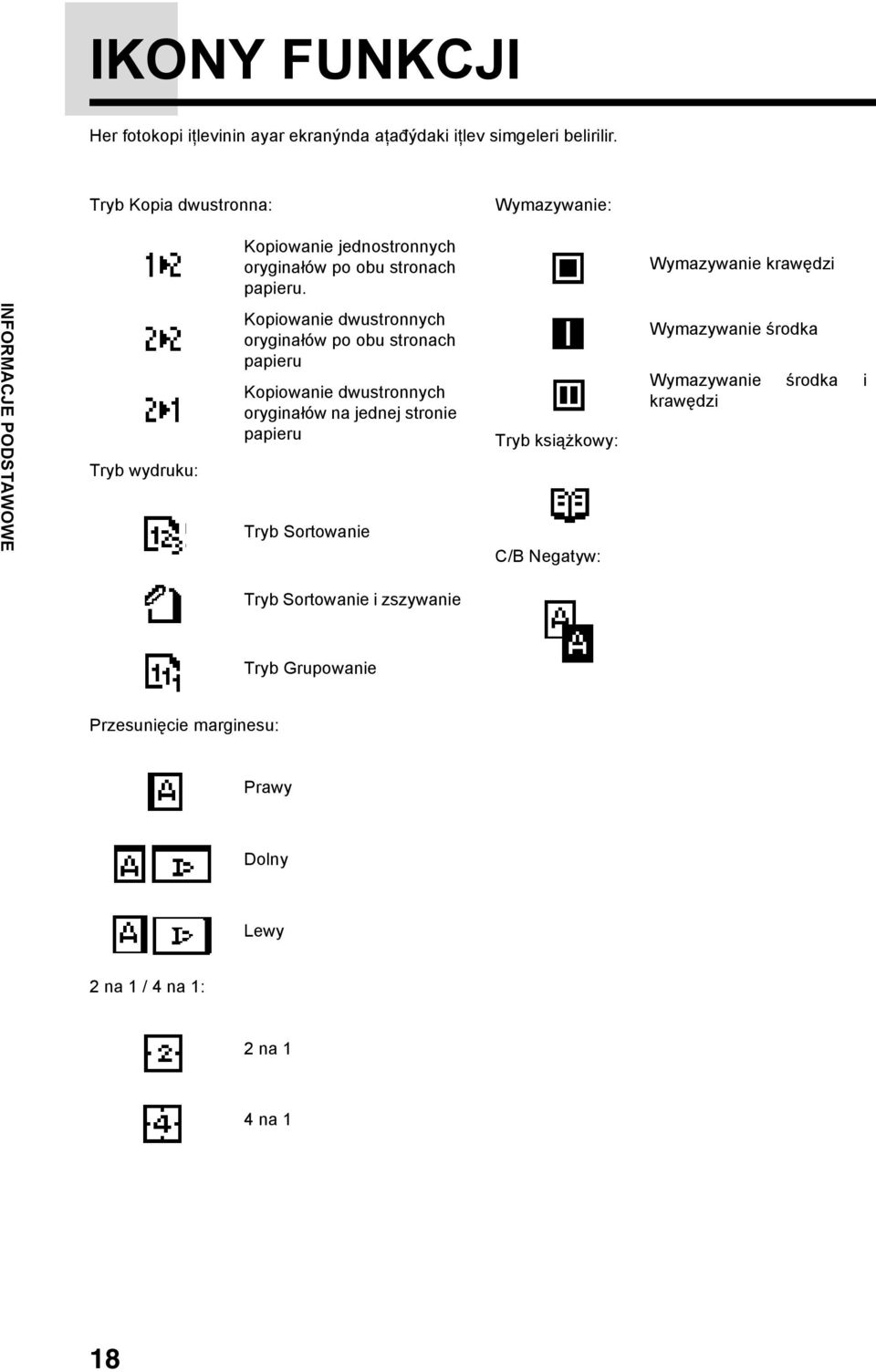

20 IKONY FUNKCJI Her fotokopi iţlevinin ayar ekranýnda aţađýdaki iţlev simgeleri belirilir. Tryb Kopia dwustronna: Wymazywanie: Kopiowanie jednostronnych oryginałów po obu stronach papieru. Wymazywanie krawędzi INFORMACJE PODSTAWOWE Tryb wydruku: Kopiowanie dwustronnych oryginałów po obu stronach papieru Kopiowanie dwustronnych oryginałów na jednej stronie papieru Tryb Sortowanie Tryb książkowy: C/B Negatyw: Wymazywanie środka Wymazywanie środka i krawędzi Tryb Sortowanie i zszywanie Tryb Grupowanie Przesunięcie marginesu: Prawy Dolny Lewy 2 na / 4 na : 2 na 4 na 8

21 PRZEGLĄD FUNKCJI Aktualne ustawienia kopiarki są przedstawione na wyświetlaczu. Funkcje Powiększenie XY oraz Folie nie są wyświetlane na ekranie przeglądu funkcji. Naciśnij przycisk STATUS ZADANIA. Zostanie wyświetlony ekran przeglądu funkcji. 2 Aby wybrać żądaną funkcję, użyj przycisków oraz. INFORMACJE PODSTAWOWE 3 Wybrana funkcja pojawi się na wyświetlaczu. Na wyświetlaczu pojawią się także ustawienia trybu kopiowania dwustronnego ( strona na stronę itp.), trybu sortowania/grupowania oraz ustawienia funkcji specjalnych. Ustawienia ekspozycji, formatu papieru oraz skali kopiowania zwykle wyświetlane na ekranie podstawowym nie mogą być wyświetlane na ekranie przeglądu funkcji. Aby wyświetlić ekran przeglądu, naciśnij przycisk WSTECZ. Na wyświetlaczu pojawi się ponownie ekran podstawowy. 00% A4 AUTO AUTO 8 / 2 9

22 KONTA Jeżeli kopiarka pracuje w trybie kont, kopiowanie jest możliwe dopiero po wprowadzeniu przydzielonego pięciocyfrowego numeru konta. OPERATOR Informacje dotyczące ustawienia trybu kont można znaleźć na stronie 37. Kopiowanie w trybie kont INFORMACJE PODSTAWOWE Jeżeli kopiarka pracuje w trybie kont, zamiast standardowego ekranu początkowego na wyświetlaczu pojawia się poniższy komunikat. Używając klawiatury numerycznej wprowadź numer konta. W trakcie wprowadzania kolejnych cyfr kreski są zastępowane gwiazdkami. Po wprowadzeniu całego numeru na wyświetlaczu pojawi się poniższy komunikat. 00% A4 AUTO AUTO Jeżeli w programie operatora został ustawiony limit konta, zostanie wyświetlony komunikat "POZOSTAŁO". OPERATOR Informacje dotyczące limitu kont można znaleźć na stronie 40. Komunikat jest wyświetlany przez kilka sekund, a następnie zastąpiony poniższym komunikatem. 00% A4 AUTO AUTO 8 / 2 20

23 KONTA 2 Po zakończeniu kopiowania naciśnij przycisk AUDIT CLEAR (WYŁĄCZ KONTO) (ACC.#-C). UWAGA: Jeżeli został wprowadzony numer nieistniejącego konta, ponownie zostanie wyświetlony komunikat "Wprowadź numer konta." oznaczający, że numer nie został przyjęty. Jeżeli w programie operatora zostało ustawione zabezpieczenie numeru konta, po trzykrotnym wprowadzeniu nieistniejącego numeru konta kopiarka zablokuje wprowadzanie na minutę i wyświetli poniższy komunikat. INFORMACJE PODSTAWOWE OPERATOR Informacje dotyczące zabezpieczenia konta można znaleźć na stronie 40. 2

24 22

25 ROZDZIAŁ 2 SPORZĄDZANIE KOPII Rozdział przedstawia podstawowe funkcje kopiowania, takie jak kopiowanie normalne, pomniejszenie i powiększenie, a także regulacje ekspozycji. 2 Strona KOPIOWANIE NORMALNE KOPIOWANIE DWUSTRONNE Kopiowanie dwustronne z wykorzystaniem szyby oryginału REGULACJA EKSPOZYCJI REGULACJA POMNIEJSZENIA/POWIĘKSZENIA Wybór automatyczny Wybór ręczny OBRÓT KOPII PODAJNIK BOCZNY (na specjalny papier) Papier akceptowany przez podajnik boczny Kopiowanie z wykorzystaniem podajnika bocznego PRZERYWANIE KOPIOWANIA

26 KOPIOWANIE NORMALNE Poniżej opisano podstawową procedurę kopiowania. Na górnej i dolnej krawędzi kopii może wystąpić niewielka utrata obrazu (do 4 mm). Na bocznych krawędziach kopii utrata może wynosić (do 3 mm). UWAGA: Jeżeli kopiarka pracuje w trybie kont, wprowadź pięciocyfrowy numer konta. Patrz strona 20. Umieść oryginał na szybie stroną kopiowaną do dołu zwracając uwagę na skalę formatu oryginału. SPORZĄDZANIE KOPII Wykryty format oryginału zostanie wyświetlony na wyświetlaczu. UWAGA: Jeżeli format oryginału nie może zostać wykryty, można go wprowadzić według poniższej procedury. Naciśnij przycisk SPECIAL FUNCTION (FUNKCJA SPECJALNA). Aby wybrać pozycję "WPR.FORMATU ORYG.", użyj przycisków oraz, a następnie naciśnij przycisk OK.Aby wybrać pozycję "AB" lub "CALE", użyj przycisków oraz, a następnie użyj przycisków oraz, aby wybrać żądany format oryginału. Naciśnij przycisk OK. 2 Zamknij pokrywę szyby Jeżeli została włączona funkcja automatycznego wyboru papieru, zostanie wybrany papier do kopiowania o formacie zgodnym z formatem oryginału. Aby kopiować na papierze innego formatu, naciśnij przycisk WYBÓR PAPIERU. Jeżeli została włączona funkcja automatycznego wyboru papieru lub funkcja auto obrazu, istnieje możliwość wyboru papieru do kopiowania o innej orientacji. W takim przypadku obraz oryginału zostanie obrócony przed skopiowaniem. Patrz strona 35. OPERATOR Funkcja automatycznego wyboru papieru może być wyłączona za pomocą programu operatora. Jeżeli ta funkcja została wyłączona, wybierz żądany podajnik używając przycisku WYBÓR PAPIERU. Patrz strona

27 KOPIOWANIE NORMALNE 3 Upewnij się, że został wybrany odpowiedni podajnik papieru. 00% A4 AUTO AUTO A4 4 Używając klawiatury numerycznej wprowadź liczbę kopii. 2 5 Pojedyncza kopia zostanie wydrukowana nawet, jeżeli wyświetlacz wskazuje "0". Błędnie wprowadzona wartość może zostać usunięta za pomocą przycisku CLEAR (USUŃ) (C). Naciśnij przycisk START ( ). SPORZĄDZANIE KOPII Wyświetlana liczba kopii zmniejsza się o po każdej wydrukowanej kopii. Aby powtórzyć tę samą sekwencję kopiowania dla innego oryginału, zmień oryginał, a następnie naciśnij przycisk START ( ). Aby zatrzymać proces kopiowania, naciśnij przycisk CLEAR (USUŃ) (C). UWAGI: Podczas kopiowania książki lub złożonego czy pogniecionego oryginału lekko dociśnij pokrywę szyby. Zapewni to redukcję ciemniejszych linii spowodowanych niedokładnym kontaktem oryginału z szybą. W przypadku kopiowania grubszych oryginałów można zdjąć pokrywę szyby. W tym celu podnieś pokrywę, a następnie zdejmij pociągając ją lekko do tyłu. Ponowne założenie pokrywy odbywa się w odwrotnej kolejności. Pojemność podajnika środkowego wynosi 500 arkuszy (400 arkuszy w przypadku formatów A3 lub B4). Jeżeli liczba wydrukowanych kopii przekroczy tę granicę, kopiowanie zostanie zatrzymane i zgaśnie wskaźnik START ( ). Usuń kopie z podajnika środkowego, a następnie naciśnij przycisk START ( ) w celu kontynuacji kopiowania. 25

28 KOPIOWANIE DWUSTRONNE Kopie dwustronne można wykonać ręcznie układając na szybie oryginały zgodnie z poniższą procedurą. Jeżeli został zainstalowany opcjonalny podajnik oryginałów (SPF) lub opcjonalny dwustronny podajnik oryginałów (RSPF), można w pełni automatycznie wykonywać kopie dwustronne z jednostronnych oryginałów. Patrz strona 95. Jeżeli został zainstalowany opcjonalny dwustronny podajnik oryginałów (RSPF), można także w pełni automatycznie wykonywać kopie dwustronne z dwustronnych oryginałów. Patrz strona 98. UWAGA: Obraz drugiej strony może zostać obrócony o 80 w celu łączenia krawędzi typu tablet. SPORZĄDZANIE KOPII Kopiowanie dwustronne z wykorzystaniem szyby oryginału OPERATOR Poniższa procedura nie może zostać wykonana, jeżeli kopiowanie dwustronne zostało wyłączone za pomocą programu operatora. Patrz strona 35. Umieść pierwszy oryginał na szybie stroną kopiowaną do dołu i zamknij pokrywę. 2 Naciśnij przycisk 2-SIDED COPY (KOPIA DWUSTRONNA). Zostanie wyświetlony ekran trybu kopiowania dwustronnego. 26

29 KOPIOWANIE DWUSTRONNE 3 Aby wybrać kopiowanie jednostronne lub dwustronne, użyj przycisków oraz. Aby wybrać kopiowanie dwustronne, można także użyć przycisku 2-SIDED COPY (KOPIA DWUSTRONNA). 4 Aby zmienić sposób łączenia, użyj przycisków oraz. Następnie naciśnij przycisk OK. 2 SPORZĄDZANIE KOPII 5 6 Upewnij się, że został wybrany odpowiedni podajnik papieru. Formaty papieru obsługiwane w trybie kopiowania dwustronnego: A5, B5, obrócony B5, A4, obrócony A4, B4, A3, 8,5" x ", obrócony 8,5" x ", 8,5" x 3", 8,5" x 4" oraz " x 7". W tym trybie nie może być używany podajnik boczny oraz papieru formatu 5,5" x 8,5". Wprowadź liczbę kopii, a następnie naciśnij przycisk START ( ). 27

30 KOPIOWANIE DWUSTRONNE 7 Umieść drugi oryginał na szybie stroną kopiowaną do dołu i ponownie naciśnij przycisk START ( ). SPORZĄDZANIE KOPII Aby zatrzymać trwający proces kopiowania, naciśnij przycisk CLEAR (USUŃ) (C). Aby anulować tryb kopiowania dwustronnego, naciśnij przycisk 2-SIDED COPY (KOPIA DWUSTRONNA), wybierz tryb jednostronny oryginał - jednostronna kopia, a następnie naciśnij przycisk OK. W przypadku kopiowania nieparzystej liczby kopii oryginałów, po skanowaniu ostatniego oryginału naciśnij przycisk READ-END (KONIEC ODCZYTU). Ostatnia kopia będzie jednostronna. 28

31 REGULACJA EKSPOZYCJI Niniejsza kopiarka pozwala na wybór jednego z pięciu trybów ekspozycji: AUTO, TEKST, TEKST/ FOTO, FOTO oraz SUPER FOTO. Auto Jest to standardowe wstępne ustawienie kopiarki. W tym trybie charakterystyka oryginału zostanie odczytana przez system ekspozycji, który następnie dokona odpowiednich ustawień. Zapewni to optymalny kontrast kopiowanych obrazów przez redukcję efektu kolorowych lub cieniowanych obszarów oryginału. Tekst, tekst/foto, foto oraz super foto Tryb Tekst: Ten tryb jest wykorzystywany w celu przyciemnienia obszarów oryginałów o bardzo niskiej gęstości lub rozjaśnienia obszarów o zbyt wysokiej gęstości. Tryb Tekst/foto: Tryb ten zapewnia najlepszą równowagę w przypadku kopiowania oryginałów zawierających tekst i fotografie. Tryb ten jest także użyteczny w przypadku kopiowania fotografii. Tryb Foto: Tryb ten jest użyteczny w przypadku kopiowania fotografii zawierających drobne szczegóły. Tryb Super foto: Jest to tryb wysokiej rozdzielczości (200 dpi) zapewniający najwyższej jakości kopie fotografii. AUTO 00% Naciśnij przycisk EXPOSURE (EKSPOZYCJA). Zostanie wyświetlony ekran ustawienia ekspozycji. 2 SPORZĄDZANIE KOPII 2 Aby wybrać tryb "TEKST", "TEKST/FOTO", "FOTO" lub "SUPER FOTO", użyj przycisków oraz. Aby wybrać tryb ekspozycji, można także użyć przycisku EXPOSURE (EKSPOZYCJA). 29

32 REGULACJA EKSPOZYCJI 3 Aby ustawić żądaną gęstość kopii, użyj przycisków oraz. Gęstość kopii nie może być ustawiona ręcznie w trybie AUTO. 4 Naciśnij przycisk OK. SPORZĄDZANIE KOPII Aby wybrać tryb AUTO, naciśnij przycisk EXPOSURE (EKSPOZYCJA), użyj przycisków oraz w celu wyboru trybu "AUTO", a następnie naciśnij przycisk OK. UWAGA: W przypadku wyboru trybu SUPER FOTO, skala kopii może być wybrana w zakresie od 50% do 200% w przypadku kopiowania z użyciem szyby lub od 50% do 4% w przypadku kopiowania z użyciem opcjonalnego podajnika SPF lub RSPF. 30

33 REGULACJA POMNIEJSZENIA/ POWIĘKSZENIA Współczynniki pomniejszenia oraz powiększenia mogą zostać wybrane automatycznie za pomocą przycisku AUTO IMAGE (AUTO OBRAZ) oraz ręcznie za pomocą przycisku COPY RATIO (SKALA KOPII). Funkcja powiększenia pozwala na precyzyjny wybór skali kopii w zakresie od 25% do 400% z przyrostem %. Zakres skali kopii jest ograniczony w poniższych sytuacjach: Tryb ekspozycji Umieszczenie oryginału Zakres skali kopii Inny niż SUPER FOTO Podajnik SPF/RSPF (opcjonalny) od 50% do 200% SUPER FOTO Szyba oryginału od 50% do 200% SUPER FOTO Podajnik SPF/RSPF (opcjonalny) od 50% do 4% 2 Wybór automatyczny Jeżeli została włączona funkcja auto obrazu, współczynniki powiększenia i pomniejszenia nie mogą być ustawiane ręcznie. Umieść oryginał na szybie, a następnie zamknij pokrywę. SPORZĄDZANIE KOPII Format oryginału zostanie automatycznie wykryty i wyświetlony na wyświetlaczu. Nietypowy format oryginału nie zostanie wykryty. W takim przypadku należy nacisnąć przycisk SPECIAL FUNCTION (FUNKCJA SPECJALNA) w celu wprowadzenia formatu oryginału. Patrz strona Naciśnij przycisk PAPER SELECT (WYBÓR PAPIERU), aby wybrać podajnik zawierający żądany format papieru. Funkcja ta nie działa w przypadku użycia nietypowego papieru do kopiowania. 3

34 REGULACJA POMNIEJSZENIA/POWIĘKSZENIA 3 Naciśnij przycisk AUTO IMAGE (AUTO OBRAZ). SPORZĄDZANIE KOPII 4 Skala kopii zostanie ustawiona automatycznie. Jeżeli oryginał i wybrany papier do kopiowania nie są tej samej orientacji, obraz zostanie automatycznie obrócony w celu dostosowania do papieru do kopiowania w podajniku. Jednak jeżeli zostanie wybrane powiększenie w przypadku kopiowania na papierze o formacie powyżej A4, obraz nie zostanie obrócony. W takim przypadku zostanie wyświetlony komunikat "Utrata obrazu". OPERATOR Obrócenie obrazu może być wyłączone za pomocą programu operatora. Patrz strona 28. Po wyświetleniu komunikatu "Utrata obrazu" część obrazu może zostać nie skopiowana. Wprowadź liczbę kopii, a następnie naciśnij przycisk START ( ). W celu anulowania trybu automatycznego pomniejszenia/powiększenia naciśnij przycisk AUTO IMAGE (AUTO OBRAZ). Podczas kopiowania z wykorzystaniem opcjonalnego podajnika SPF lub RSPF funkcja automatycznego pomniejszenia/powiększenia będzie obowiązywała tylko dla aktualnie wykonywanego procesu. 32

35 REGULACJA POMNIEJSZENIA/POWIĘKSZENIA Wybór ręczny Umieść oryginał na szybie, a następnie zamknij pokrywę. 2 Naciśnij przycisk COPY RATIO (SKALA KOPII). Zostanie wyświetlony ekran ustawienia skali kopii. 2 SPORZĄDZANIE KOPII 3 Wybierz zaprogramowaną skalę kopii używając przycisków oraz lub wybierz współczynnik powiększenia używając przycisków oraz. A.Zaprogramowane współczynniki pomniejszenia: 86%, 8%, 70%, 50% oraz 25%. B.Zaprogramowane współczynniki powiększenia: 5%, 22%, 4%, 200% oraz 400%. C.Współczynniki powiększenia/pomniejszenia: Dowolna wartość z zakresu od 25% do 400% z przyrostem %. Wybierz przybliżony współczynnik używając przycisków oraz, a następnie zwiększ współczynnik używając przycisku lub zmniejsz używając przycisku. Aby szybko zwiększyć lub zmniejszyć współczynnik powiększenia/pomniejszenia, naciśnij i przytrzymaj przycisk lub. Podczas zmiany wartość zatrzymuje na zaprogramowanym współczynniku powiększenia/pomniejszenia. Aby zmienić wartość poza zaprogramowany współczynnik, zwolnij i ponownie naciśnij przycisk. D.Przywrócenie tego samego formatu: W celu ustawienia wartości skali kopii 00% naciśnij kilkakrotnie przycisk lub. UWAGA: Naciśnięcie przycisku COPY RATIO (SKALA KOPII) spowoduje ustawienie wartości 00%. 33

36 REGULACJA POMNIEJSZENIA/POWIĘKSZENIA 4 Naciśnij przycisk OK. Na wyświetlaczu pojawi się ponownie ekran podstawowy. SPORZĄDZANIE KOPII 5 6 Upewnij się, że został wybrany odpowiedni podajnik papieru. Jeżeli została włączona funkcja automatycznego wyboru papieru, papier do kopiowania zostanie wybrany automatycznie na podstawie formatu oryginału oraz wybranej skali kopii. Jeżeli funkcja automatycznego wyboru papieru została wyłączona lub podczas kopiowania na papierze innego formatu, naciśnij przycisk PAPER SELECT (WYBÓR PAPIERU), aby wybrać podajnik zawierający papier żądanego formatu. Wprowadź liczbę kopii, a następnie naciśnij przycisk START ( ). 34

37 OBRÓT KOPII W przypadku, kiedy orientacja oryginału nie odpowiada orientacji papieru do kopiowania, obraz oryginału zostanie obrócony (jeżeli funkcja obracania obrazu oryginału została włączona w programie operatora). Kopiowanie z obrotem działa tylko w przypadku wyboru trybu automatycznego wyboru papieru lub trybu auto obrazu. Nawet kiedy funkcja obrotu obrazu oryginału została wyłączona w programie operatora, działa ona w przypadku wyboru funkcji 2 na lub 4 na. Jeżeli jednak zostanie wybrane powiększenie w przypadku kopiowania na papierze o formacie powyżej A4, obraz nie zostanie obrócony. W takim przypadku należy obrócić oryginał o 90. Kopiowanie z obrotem nie jest możliwe w przypadku korzystania z funkcji przesunięcia marginesu. OPERATOR Informacje dotyczące włączania/wyłączania funkcji kopiowania z obrotem można znaleźć na stronie 28. Przykład: Kopiowanie oryginału formatu A3 na papierze formatu A Umieść oryginał na szybie, a następnie zamknij pokrywę. Wybierz żądany podajnik używając przycisku PAPER SELECT (WYBÓR PAPIERU). SPORZĄDZANIE KOPII 3 Naciśnij przycisk AUTO IMAGE (AUTO OBRAZ). 4 Skala kopii zostanie automatycznie ustawiona dla kopiowania z obrotem. Wprowadź liczbę kopii, a następnie naciśnij przycisk START ( ). UWAGA: W trybie automatycznego wyboru papieru także istnieje możliwość obrócenia obrazów oryginałów. 35

38 PODAJNIK BOCZNY (na specjalny papier) Podajnik boczny musi być używany w przypadku korzystania z materiałów specjalnych takich, jak folie przezroczyste lub etykiety. Oprócz tego służy on także do podawania zwykłego papieru. Papier akceptowany przez podajnik boczny SPORZĄDZANIE KOPII Format Gramatura Pojemność (papier 80 g/m2) Zwykły papier: od A5 do A3 od 52 do 28 g/m2 * (Zwykły papier) Koperty: International DL (0 x 220 mm), International C5 (62 x 229 mm), Commercial 0 Papier specjalny 00 arkuszy Folie przezroczyste, etykiety, koperty** * Maksymalny format papieru o gramaturze od 05 do 28 g/m2 umieszczonego w podajniku bocznym to A4. **Nie należy używać kopert ze metalowymi spinaczami, z zaciskami z tworzywa sztucznego, z okienkami, powlekanych, z samoprzylepnymi brzegami oraz wykonanych z materiałów syntetycznych. Mogą one spowodować uszkodzenie mechaniczne kopiarki. W celu uzyskania jak najlepszych wyników należy korzystać tylko z papieru zalecanego przez firmę Sharp. Papiery specjalne z wyjątkiem folii, etykiet oraz kopert zalecanych przez firmę Sharp muszą być umieszczane pojedynczo w podajniku bocznym. W podajniku można umieścić do 40 arkuszy folii lub etykiet zalecanych przez firmę Sharp albo do 5 kopert. Papier dziurkowany z dwoma lub trzema otworami nie może być podawany dziurkowaną krawędzią do przodu. Kopiowanie z wykorzystaniem podajnika bocznego Otwórz podajnik boczny. W przypadku korzystania z papieru formatu A4 (obróconego), B4 oraz A3 wyciągnij przedłużenie podajnika. 36

39 PODAJNIK BOCZNY (na specjalny papier) 2 Ustaw ograniczniki papieru na szerokość papieru do kopiowania. 3 Papier do kopiowania (stroną do drukowania skierowaną w dół) wsuń całkowicie do podajnika bocznego. 2 Informacje dotyczące maksymalnej liczby arkuszy, które można umieścić w podajniku, można znaleźć na poprzedniej stronie. Przed załadowaniem papieru w podajniku należy zawsze usunąć pozostały papier, wyrównać go z nowym papierem, a następnie umieścić w podajniku cały stos. Format i rodzaj dodawanego papieru musi odpowiadać formatowi i rodzajowi papieru załadowanego. W przypadku umieszczania w podajniku kopert upewnij się, że są one płaskie i równo ułożone oraz nie posiadają luźnych, nie sklejonych fragmentów (innych niż zamknięcia). SPORZĄDZANIE KOPII 4 Naciśnij przycisk PAPER SELECT (WYBÓR PAPIERU) w celu wyboru podajnika bocznego. UWAGA: W przypadku kopiowania na papierze umieszczonym w podajniku bocznym istnieje możliwość ustawienia pozycji rozpoczęcia drukowania. Poniżej została przedstawiona procedura tej czynności: Naciśnij przycisk SPECIAL FUNCTION (FUNKCJA SPECJALNA). Aby wybrać pozycję UST. EXTRA OBR., użyj przycisków oraz, a następnie naciśnij przycisk OK. Aby przesunąć pozycję rozpoczęcia drukowania do przodu (+) lub do tyłu (-), użyj przycisków oraz. Naciśnij przycisk OK. Pozycja może być zmieniana w zakresie od -0mm do +0mm z przyrostem 0,5 mm. Funkcja przeznaczona tylko dla papieru o większym formacie (oznaczonym na wyświetlaczu jako EXTRA ) znajdującym się w podajniku bocznym; nie może być używana dla papieru o rozmiarze standardowym. 37

40 PODAJNIK BOCZNY (na specjalny papier) 5 Wprowadź liczbę kopii, a następnie naciśnij przycisk START ( ). UWAGA: Podajnik boczny może być wykorzystany do ręcznego podawania oryginałów kopiowanych dwustronnie. Podczas kopiowania drugiego oryginału odwróć kopię pierwszego oryginału i umieść ją w podajniku bocznym, jak przedstawiono na poniższym rysunku. SPORZĄDZANIE KOPII 38

41 PRZERYWANIE KOPIOWANIA Funkcja PRZERYWANIE służy do przerwania długiego procesu kopiowania w celu wykonania innego zadania kopiowania. Nie można przerywać zadań kopiowania 2 na oraz 4 na. Kopiowanie dwustronne, sortowanie, grupowanie, programy zadań oraz funkcje 2 na oraz 4 na nie mogą zostać wybrane podczas przerywania kopiowania. Naciśnij przycisk INTERRUPT (PRZERYWANIE) ( ). 2 Jeżeli przycisk INTERRUPT (PRZERYWANIE) zostanie naciśnięty podczas kopiowania z wykorzystaniem szyby, kopiarka zatrzyma się i powróci do ustawień początkowych po zakończeniu trwającego procesu kopiowania. Jeżeli przycisk ten zostanie naciśnięty podczas kopiowania z wykorzystaniem opcjonalnego podajnika SPF lub RSPF, kopiarka zatrzyma się po zakończeniu kopiowania dowolnego oryginału umieszczonego w podajniku. Jeżeli kopiarka pracuje w trybie kont, zostanie wyświetlony komunikat "Wprowadź numer konta". Używając klawiatury numerycznej wprowadź numer konta. Liczba kopii sporządzanych podczas przerywania kopiowania zostanie dopisana do aktualnego konta. Patrz strona 20. SPORZĄDZANIE KOPII Po zatrzymaniu się kopiarki usuń oryginały aktualnego zadania i umieść oryginały nowego zadania. Wybierz żądane funkcje kopiarki (jeżeli są dostępne). Wprowadź liczbę kopii, a następnie naciśnij przycisk START ( ). Kopie wykonane podczas przerywania kopiowania zostaną przesunięte względem poprzednich kopii (chyba, że funkcja przesunięcia kopii została wyłączona). OPERATOR Informacje dotyczące funkcji przesunięcia kopii można znaleźć na stronie

42 PRZERYWANIE KOPIOWANIA 5 Po zakończeniu zadania ponownie naciśnij przycisk INTERRUPT (PRZERYWANIE) ( ) w celu zakończenia trybu, a następnie usuń oryginały z podajnika. Wszystkie ustawienia przerwanego zadania zostaną automatycznie przywrócone. SPORZĄDZANIE KOPII 6 Ponownie umieść oryginały przerwanego zadania, a następnie naciśnij przycisk START ( ) w celu kontynuacji kopiowania. 40

43 ROZDZIAŁ 3 FUNKCJE SPECJALNE Rozdział opisuje specjalne funkcje kopiowania, w tym różnorodne funkcje edycji obrazów. Strona SORTOWANIE/GRUPOWANIE Kopiowanie z wykorzystaniem trybu sortowania lub grupowania. 42 PRZESUNIĘCIE MARGINESU WYMAZYWANIE TRYB KSIĄŻKOWY TRYB 2 NA ORAZ 4 NA C/B NEGATYW POWIĘKSZENIE XY FOLIE PAMIĘĆ ZADAŃ Zapisywanie programu zadania Usuwanie programu zadania Wywoływanie programu zadania

44 SORTOWANIE/GRUPOWANIE Kopiarka posiada dwa tryby sortowania przeznaczone dla różnych zadań kopiowania: pierwszy tryb pozwala na sortowanie kopii w zestawy odpowiadające sekwencjom oryginałów, a drugi na grupowanie kopii według oryginałów. Tryb Sortowanie Zestawy kopii są kolejno umieszczane w podajniku środkowym Tryb Grupowanie Zestaw wielu kopii każdego oryginału jest grupowany w podajniku środkowym FUNKCJE SPECJALNE Kopiowanie z wykorzystaniem trybu sortowania lub grupowania Podczas kopiowania z wykorzystaniem szyby w trybie sortowania lub grupowania, a także podczas kopiowania z wykorzystaniem podajnika w trybie grupowania skanowane obrazy oryginałów są kolejno zapisywane w pamięci kopiarki, a kopiowanie rozpoczyna się po skanowaniu wszystkich oryginałów. Jednak jeżeli oryginały zostały umieszczone w podajniku oryginałów i został wybrany tryb sortowania, kopiowanie rozpocznie się natychmiast po skanowaniu pierwszego oryginału. Umieść oryginał na szybie lub w podajniku oryginałów. W przypadku korzystania z podajnika oryginałów tryb sortowania zostanie wybrany automatycznie. Ustawienie to można wyłączyć w programie operatora. OPERATOR Informacje dotyczące automatycznego wyboru trybu sortowania można znaleźć na stronie
