1 Autoryzowany dystrybutor produktów: OGRZEWANIE PODŁOGOWE DLA DOMU ORAZ OCHRONA PRZED ZAMARZANIEM 01/

2 Ul. Długa 2c Reda Tel Elnord powstał w 1998 roku i od początku jest dystrybutorem osprzętu kablowego Raychem oraz elektrycznych systemów grzewczych zapewniających bezpieczeństwo i komfort w nowoczesnym budownictwie/ przemyśle. Aktualnie ELNORD jest autoryzowanym dystrybutorem: Obsługujemy: zakłady energetyczne, firmy działające na rzecz energetyki zawodowej, zakłady przemysłowe, kolejnictwo, farmy wiatrowe, elektrownie fotowoltaiczne, budownictwo mieszkaniowe, hurtownie elektryczne jak i klientów indywidualnych. W zakresie proponowanego asortymentu zapewniamy serwis: wsparcie techniczne, prezentacje, pokazy dla projektantów i kadry technicznej odbiorców, szkolenia dla monterów, nadzory nad montażem. Zapraszamy do naszego centrum szkoleniowego gdzie w profesjonalnych warunkach odbywają się cyklicznie prezentacje techniczne. 2

3 Niniejszy katalog zawiera wybrane najczęściej stosowane produkty marki PENTAIR z działu ogrzewania podłogowego dla domu (mieszkania) oraz systemów przeciwoblodzeniowych. Pełne aktualne wersje katalogów są do pobrania na stronie W swojej ofercie posiadamy także rozwiązania dedykowane dla przemysłu, w celu uzyskania informacji prosimy o kontakt z naszym biurem handlowym. Spis treści ELEKTRYCZNE OGRZEWANIE PODŁOGOWE Tabela doboru T2Blue T2Red T2Reflecta..... T2QuickNet Isolecta... OCHRONA PRZED ZAMARZANIEM. FroStop... EM2-CM MAT.. POZOSTAŁE WYROBY (PRZEGLĄD)

4 ELEKTRYCZNE OGRZEWANIE PODŁOGOWE Dlaczego warto wybrać elektryczne ogrzewanie podłogowe PENTAIR? 1. Podnosi komfort i pomaga zmniejszyć wydatki na ogrzewanie 2. Zdrowe i bezpieczne- przewody grzejne Raychem są ekranowane dzięki czemu wytwarzają najniższe możliwe pole elektromagnetyczne 3. W ofercie znajdują się rozwiązania dla wszystkich typów podług 4. Bezawaryjny i prosty montaż, nie wymaga konserwacji letnia gwarancja Total Care Tabela doboru odpowiedniego dla Ciebie rozwiązania: Posadzka: Płytki ceramiczne Kamień naturalny Panele podłogowe Parkiet/ drewno Linoleum Tworzywo sztuczne Wykładziny dywanowe* T2Red w wylewce T2Red - - Z T2Reflecta T2QuickNet T2Blue CeraPro Isolecta z T2 QuickNet T2Blue/CeraPro * musi być odpowiednia do ogrzewania podłogowego (współczynnik przenikania ciepła 0,15 W/m 2 K) 4

5 ELEKTRYCZNE OGRZEWANIE PODŁOGOWE T2Blue- uniwersalny przewód do ogrzewania podłogowego, fabrycznie zakończony. Stanowi idealne rozwiązanie w przypadku powierzchni o złożonych kształtach. Zalecany w przypadku renowacji podłóg, może być układany w wylewce samopoziomującej, jastrychu lub betonie pod posadzką. Przewód dostępny w 2 wersjach: o mocy 10W/m dla typowych zastosowań oraz 20 W/m gdzie wymagana jest podwyższona moc grzewcza. Napięcie zasilania Min. promień gięcia Maks. temperature Certyfikaty Termostaty AC 230 V 30mm 65 o C VDE;SEMKO;CE R-TE / R-TC-NRG T2BLUE 10 W/m Symblol Moc grzewcza (W) T2Blue10-20m T2Blue10-30m T2Blue10-40m T2Blue10-50m T2Blue10-60m T2Blue10-70m T2Blue10-80m T2Blue10-90m T2Blue10-101m T2Blue10-121m T2Blue10-142m T2Blue10-160m T2Blue10-180m T2Blue10-200m T2BLUE 20 W/m T2Blue20-11m T2Blue20-14m T2Blue20-18m T2Blue20-21m T2Blue20-28m T2Blue20-35m T2Blue20-43m T2Blue20-50m T2Blue20-57m T2Blue20-63m T2Blue20-71m T2Blue20-86m T2Blue20-101m T2Blue20-115m Długość (m) W ofercie obok termostatów znajdują się również klej termiczny, opaski kablowe do montażu przewodów na siatce, zestaw naprawczy. 5

6 ELEKTRYCZNE OGRZEWANIE PODŁOGOWE T2Red- samoregulujący przewód grzejny do ogrzewania podłogowego przeznaczone do instalacji w miejscach gdzie możliwe jest tylko niewielkie podwyższenie podłogi. Przewód może być instalowany pod każdym typem posadzki bez ryzyka przegrzania. Stosowany może być w pokojach dziennych, dziecinnych, kuchniach, łazienkach oraz oranżeriach. Moc grzewcza W/m 2 (5-15W/m)* Napięcie zasilania AC 230V Maks. długość obwodu grzewczego 100m przy 10A Min. promień gięcia 35mm Maks. wytwarzana temp. 45 o C Maks. temp. Oddziaływania 65 o C Maks. wymiary (szer. x wys.) 6,0mm x 8,7mm Maks. długość obwodu 100m Termostaty R-TE R-TC-NRG * moc grzewczą można regulować w zależności od odstępu między przewodami Zestawy T2Red zakończone fabrycznie z termostatem TC-NRG: Symbol produktu Długość (m) R-RD-B-16M/TC-NRG 16 R-RD-B-23M/TC-NRG 23 R-RD-B-30M/TC-NRG 30 R-RD-B-37M/TC-NRG 37 R-RD-B-44M/TC-NRG 44 R-RD-B-58M/TC-NRG 58 R-RD-B-72M/TC-NRG 72 R-RD-B-86M/TC-NRG 86 R-RD-B-100M/TC-NRG 100 Zestawy przewodów T2Red składają się z: zakończonego fabrycznie przewodu T2Red z zestawem zakończeniowym, termostatu (R-TC-NRG), dodatkowego frontu do termostatu, 1 czujnika temperatury, 1 rurki ochronnej 2,5m, 1 laski kleju, instrukcji montażu oraz protokołu montażu. Przewód T2Red można także zamawiać na szpuli na metry (U-RD-B) oraz oddzielnie dokupić niezbędne akcesoria (zestaw przyłączeniowo-zakończeniowy, opaski kablowe, termostat). Dzięki stosowaniu T2Red z płytami T2Reflecta możesz otrzymać dodatkowe 20% oszczędności energii! 6

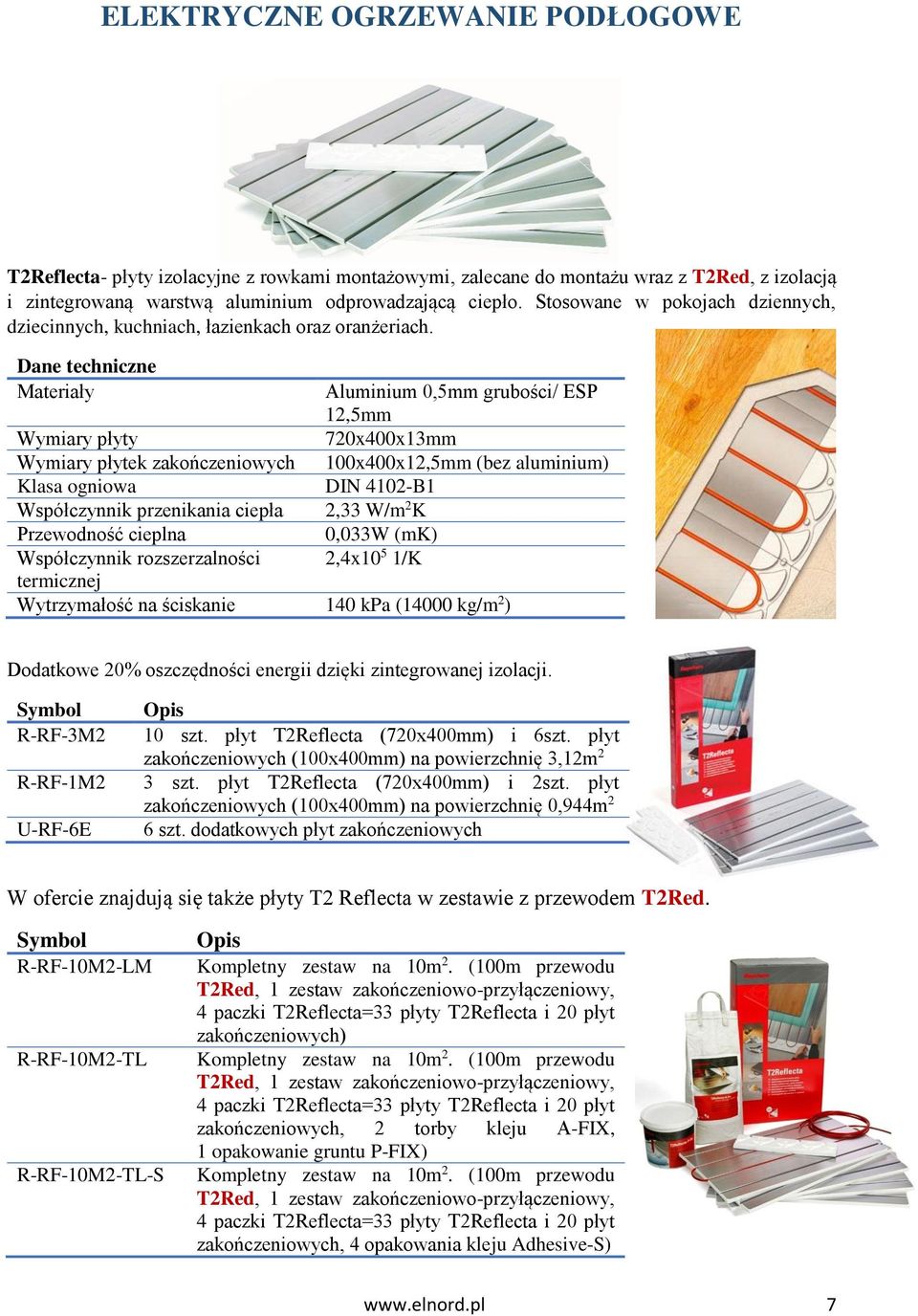

7 ELEKTRYCZNE OGRZEWANIE PODŁOGOWE T2Reflecta- płyty izolacyjne z rowkami montażowymi, zalecane do montażu wraz z T2Red, z izolacją i zintegrowaną warstwą aluminium odprowadzającą ciepło. Stosowane w pokojach dziennych, dziecinnych, kuchniach, łazienkach oraz oranżeriach. Dane techniczne Materiały Aluminium 0,5mm grubości/ ESP 12,5mm Wymiary płyty 720x400x13mm Wymiary płytek zakończeniowych 100x400x12,5mm (bez aluminium) Klasa ogniowa DIN 4102-B1 Współczynnik przenikania ciepła 2,33 W/m 2 K Przewodność cieplna 0,033W (mk) Współczynnik rozszerzalności 2,4x10 5 1/K termicznej Wytrzymałość na ściskanie 140 kpa (14000 kg/m 2 ) Dodatkowe 20% oszczędności energii dzięki zintegrowanej izolacji. Symbol R-RF-3M2 R-RF-1M2 U-RF-6E Opis 10 szt. płyt T2Reflecta (720x400mm) i 6szt. płyt zakończeniowych (100x400mm) na powierzchnię 3,12m 2 3 szt. płyt T2Reflecta (720x400mm) i 2szt. płyt zakończeniowych (100x400mm) na powierzchnię 0,944m 2 6 szt. dodatkowych płyt zakończeniowych W ofercie znajdują się także płyty T2 Reflecta w zestawie z przewodem T2Red. Symbol R-RF-10M2-LM R-RF-10M2-TL R-RF-10M2-TL-S Opis Kompletny zestaw na 10m 2. (100m przewodu T2Red, 1 zestaw zakończeniowo-przyłączeniowy, 4 paczki T2Reflecta=33 płyty T2Reflecta i 20 płyt zakończeniowych) Kompletny zestaw na 10m 2. (100m przewodu T2Red, 1 zestaw zakończeniowo-przyłączeniowy, 4 paczki T2Reflecta=33 płyty T2Reflecta i 20 płyt zakończeniowych, 2 torby kleju A-FIX, 1 opakowanie gruntu P-FIX) Kompletny zestaw na 10m 2. (100m przewodu T2Red, 1 zestaw zakończeniowo-przyłączeniowy, 4 paczki T2Reflecta=33 płyty T2Reflecta i 20 płyt zakończeniowych, 4 opakowania kleju Adhesive-S) 7

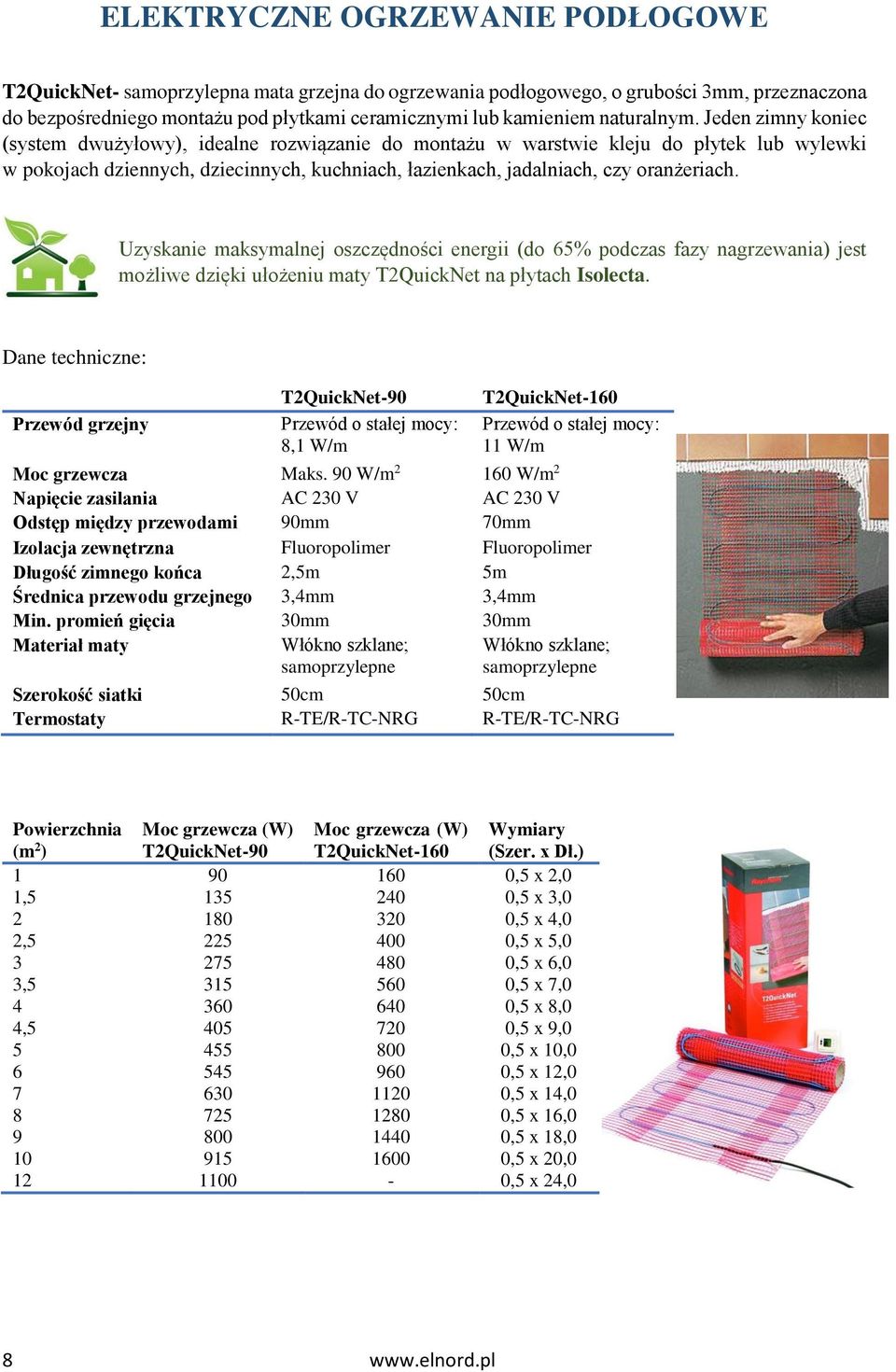

8 ELEKTRYCZNE OGRZEWANIE PODŁOGOWE T2QuickNet- samoprzylepna mata grzejna do ogrzewania podłogowego, o grubości 3mm, przeznaczona do bezpośredniego montażu pod płytkami ceramicznymi lub kamieniem naturalnym. Jeden zimny koniec (system dwużyłowy), idealne rozwiązanie do montażu w warstwie kleju do płytek lub wylewki w pokojach dziennych, dziecinnych, kuchniach, łazienkach, jadalniach, czy oranżeriach. Uzyskanie maksymalnej oszczędności energii (do 65% podczas fazy nagrzewania) jest możliwe dzięki ułożeniu maty T2QuickNet na płytach Isolecta. Dane techniczne: Przewód grzejny T2QuickNet-90 Przewód o stałej mocy: 8,1 W/m T2QuickNet-160 Przewód o stałej mocy: 11 W/m Moc grzewcza Maks. 90 W/m W/m 2 Napięcie zasilania AC 230 V AC 230 V Odstęp między przewodami 90mm 70mm Izolacja zewnętrzna Fluoropolimer Fluoropolimer Długość zimnego końca 2,5m 5m Średnica przewodu grzejnego 3,4mm 3,4mm Min. promień gięcia 30mm 30mm Materiał maty Włókno szklane; samoprzylepne Włókno szklane; samoprzylepne Szerokość siatki 50cm 50cm Termostaty R-TE/R-TC-NRG R-TE/R-TC-NRG Powierzchnia (m 2 ) Moc grzewcza (W) T2QuickNet-90 Moc grzewcza (W) T2QuickNet-160 Wymiary (Szer. x Dł.) ,5 x 2,0 1, ,5 x 3, ,5 x 4,0 2, ,5 x 5, ,5 x 6,0 3, ,5 x 7, ,5 x 8,0 4, ,5 x 9, ,5 x 10, ,5 x 12, ,5 x 14, ,5 x 16, ,5 x 18, ,5 x 20, ,5 x 24,0 8

9 ELEKTRYCZNE OGRZEWANIE PODŁOGOWE Isolecta- płyta izolacyjna ograniczająca straty ciepła z dwustronną siatką z włókna szklanego wzmocniona warstwą cementy, mogą być stosowane z matami T2QuickNet, przewodami T2Blue- 10W/m oraz CeraPro. Dane techniczne: Materiał Wymiary płyty Naprężenia ściskające przy 10% odkształceniu względem DIN EN 826 Nie zawiera HCFC, niebieska ekstrudowana pianka polistyrenowa o strukturze zamkniętych komórek 1180x600x10mm (0,71m 2 ) Wytrzymałość na rozciąganie wg DIN EN 826 0,25 N/mm 2 Przewodność cieplna przy 10 o C DIN EN 10 N/mm / DIN EN Opór cieplny 0,286 m 2 K/W Współczynnik przenikania ciepła U 2,19 W/m 2 K Gęstość wg DIN EN kg/m 3 Absorbcja wody przy długotrwałej dyfuzji (µ) 100 DIN EN Nasiąkliwość wody przy długotrwałym, <15 Vol % całkowitym zanurzeniu wg DIN EN Klasa reakcji na ogień DIN 4102 B1 9

10 OCHRONA PRZED ZAMARZANIEM RYNIEN, RUR SPUSTOWYCH LUB RUR Z WODĄ FroStop- przewody samoregulujące chroniące przed zamarzaniem rynny, rury spustowe lub rury z wodą. Zastosowanie przewodu zapewnia utrzymanie drożności rynien i rur spustowych oraz zapewnia bezpieczne odprowadzenie stopionego śniegu i lodu z powierzchni dachu do rur spustowych. FroStop wraz z odpowiednią izolacją termiczną zabezpiecza rury z wodą, systemy hydrantowe i tryskaczowe przed zamarzaniem. Przewody FroStop zabezpieczają rurociągi o maks. temperaturze medium do +65 o C. Istnieją 2 wersje przewodu: FroStop Green FroStop Black 10 W/m przy 5 o C 18 W/m przy 5 o C Tabela doboru dla temperatury do -20 o C Średnica rurociągu Grubość izolacji mm cale 15 ½ 22 ¾ ¼ 42 1½ ½ mm Green 15mm Green Green Green Black Black Black Black 20mm Green Green Green Green Green Black Black Black 25mm Green Green Green Green Green Green Black Black Black 30mm Green Green Green Green Green Green Green Black Black Black 40mm Green Green Green Green Green Green Green Green Black Black 50mm Green Green Green Green Green Green Green Green Green Black Dane techniczne FroStop Green FroStop Black 30m 30m Moc grzewcza (W/m przy 5 o C na rurze) Napięcie zasilania 230V 230V Minimalna temperatura montażu -20 o C -20 o C Minimalny promień gięcia 13mm 13mm Maksymalna długość obwodu 100m 80m Zabezpieczenie dla rozruchu przy 0 o C 16A 16A Maks. stała temperatura otoczenia +65 o C +65 o C Maks. chwilowa temp. Otoczenia (800godz.) +85 o C +85 o C Przykładowe akcesoria proponowane przy zakupie przewodów FroStop: JB16-02 CE20-01 GM-RAKE JB-SB-08 AT-TS-13/ HTS-D Puszka przyłączeniowa odporna na temperaturę Zestaw przyłączeniowo- zakończeniowy Wspornik mocujący/ zabezpieczenie krawędzi przewodu do rur spustowych Wspornik mocujący dla skrzynki przyłączeniowej termostat 10

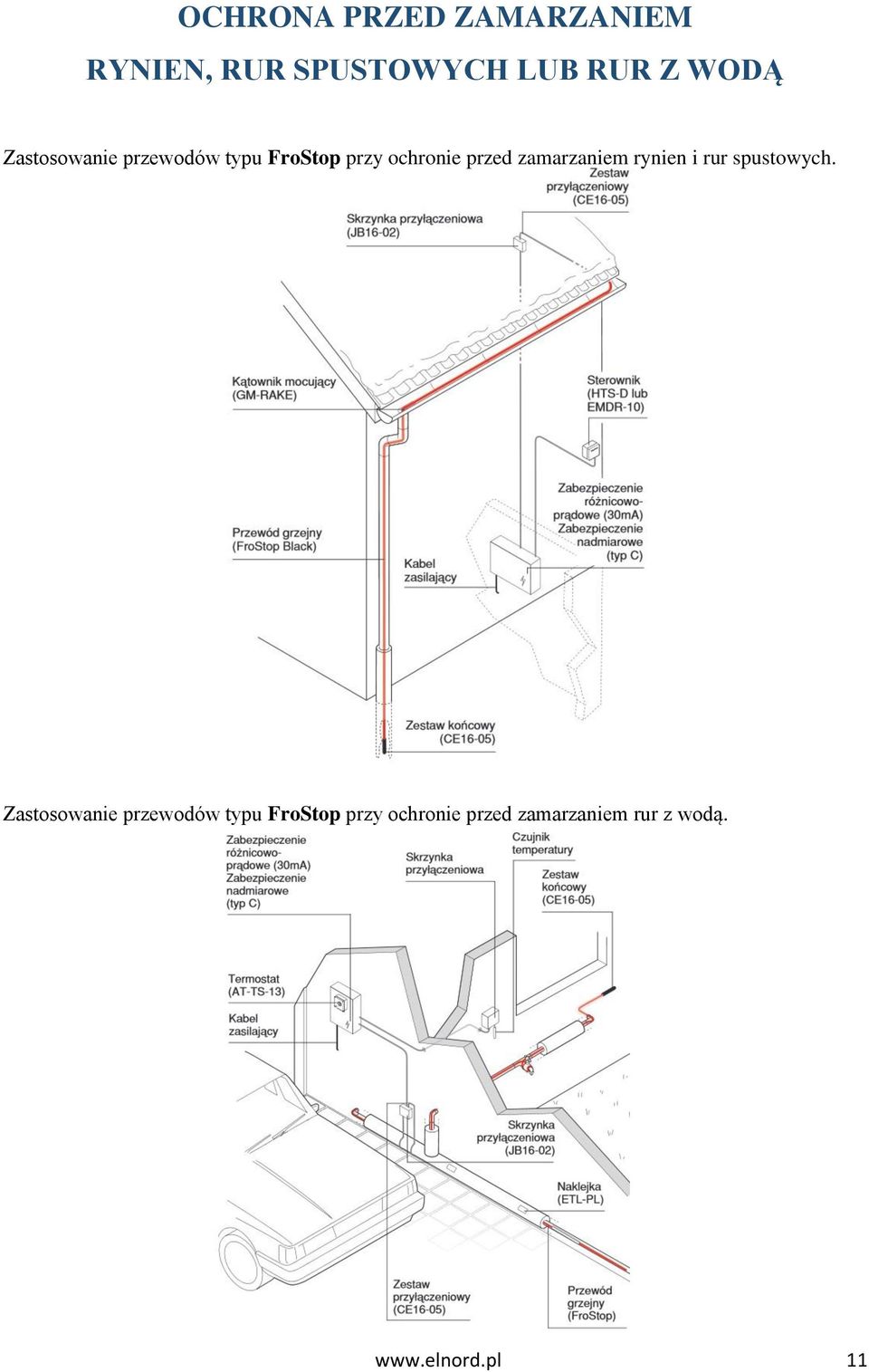

11 OCHRONA PRZED ZAMARZANIEM RYNIEN, RUR SPUSTOWYCH LUB RUR Z WODĄ Zastosowanie przewodów typu FroStop przy ochronie przed zamarzaniem rynien i rur spustowych. Zastosowanie przewodów typu FroStop przy ochronie przed zamarzaniem rur z wodą. 11

12 OCHRONA PRZED ZAMARZANIEM RAMP, PODJAZDÓW, CHODNIKÓW EM2-CM MAT- mata grzewcza o stałej mocy przeznaczona do prostego, szybkiego i efektywnego ogrzewania ramp, podjazdów i chodników w celu ochrony ich przed gromadzeniem się śniegu i lodu. Konstrukcja maty, którą należy tylko rozwinąć przy montażu, pozwala na szybki jej montaż zapewniając jednocześnie odpowiednią moc grzewczą w miejscu montażu. Dostarczana jest z 4m przewodem zasilającym. Dane techniczne: Moc nominalna: 300 W/m 2 Napięcie: 230Vac Maks. temperatura ekspozycji: 65 o C Min. temperatura montażu: +5 o C Wymiary: Szerokość maty 600mm. Długość zależna od zamówionego rozmiaru maty. Wymagany wył. nadmiarowy Charakterystyka C Wył. różnicowo-prądowy: 30mA Konstrukcja przewodu: Dwużyłowy, mata grzewcza o stałej mocy Certyfikat: CE,VDE Symbol produktu Wymiary maty Powierzchnia EM2-CM-Mat-2m 2 m x 0,6m 1,2m 2 EM2-CM-Mat-3m 3 m x 0,6m 1,8 m 2 EM2-CM-Mat-4m 4 m x 0,6m 2,4 m 2 EM2-CM-Mat-5m 5 m x 0,6m 3,0 m 2 EM2-CM-Mat-7m 7 m x 0,6m 4,2 m 2 EM2-CM-Mat-10m 10 m x 0,6m 6,0 m 2 EM2-CM-Mat-13m 13 m x 0,6m 7,8 m 2 EM2-CM-Mat-16m 16 m x 0,6m 9,6 m 2 EM2-CM-Mat-21m 21 m x 0,6m 12,6 m 2 Do zakupu mat EM2-CM Mat zaleca się stosowanie sterowników VIA-DU-20 - programowalny sterownik przeznaczony do ogrzewania ramp, podjazdów i chodników z czujnikami temperatury i wilgotności gruntu oraz czujnikiem temperatury powietrza. 12

13 OCHRONA PRZED ZAMARZANIEM RAMP, PODJAZDÓW, CHODNIKÓW Przykładowe zastosowanie mat EM2-CM: 1. Mata grzewcza do ogrzewania podjazdów 2. Przewód zasilający 3. Czujnik temperatury i wilgotności gruntu 4. Skrzynka przyłączeniowa 5. Rurka ochronna przewodu zasilającego 6. Rurka ochronna przewodu czujnika 7. Rozdzielnica sterująca 8. Sterownik 9. Przewód zasilający 10. Skrzynka przyłączeniowa 11. Zestaw przyłączeniowy 12. Przewód grzejny 8BTV2-CT 13. Zestaw zakończeniowy 14. Przewód zasilający 13

14 Nasz asortyment obejmuje również: Osprzęt kablowy Głowice Mufy Głowice kątowe Przepusty kablowe Przepusty kablowe Pokrywy systemowe Gumowe wkłady uszczelniające Systemy uziemień Miedziowane pręty gwintowane uziomowe Połączenia CADWELD PLUS Systemy Fotowoltaiczne 14
