JUMO dtrans T02 Programowalny przetwornik temperatury (czteroprzewodowy)

Transkrypt

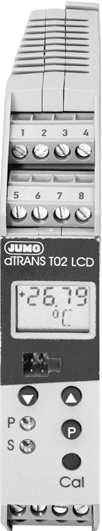

1 JUMO Sp. z o.o. Adres: Ul. Korfantego 28 Telefon: Fax: Internet: Wrocław Polska biuro@jumo.com.pl JUMO Instrument Co. Ltd. JUMO House Temple Bank, Riverway Harlow - Essex CM20 2DY, UK Phone: Fax: sales@jumo.co.uk Internet: JUMO GmbH & Co. KG Mackenrodtstraße 14, Postal address: Phone: Fax: Internet: Fulda, Germany Fulda, Germany mail@jumo.net JUMO dtrans T02 Programowalny przetwornik temperatury (czteroprzewodowy) z pełną separacją galwaniczną do montaŝu na szynie DIN 35 mm 7.5 mm zgodnie z EN Skrócony opis Karta katalogowa Strona 1/12 Przetworniki przeznaczone do montaŝu na szynie DIN. Podłączenie elektryczne wykonane jest dla przewodów o max przekroju 2,5mm 2, realizowane przez zaciski śrubowe. Prawidłowe działanie przetworników JUMO dtrans T02 zapewnia wbudowany specjalistyczny mikroprocesor do cyfrowego przetwarzania sygnałów. Wejście i wyjście są elektrycznie odizolowane od siebie. ZaleŜnie od rodzaju wykonania JUMO dtrans T02, dostępny jest sygnał wyjściowy 0/4-20mA lub 0/2-10V zlinearyzowany (liniowo względem temperatury) lub odwrócony (opcjonalnie). Przetwornik moŝe być zaprogramowany przez program PC Setup, dostarczany jako wyposaŝenie dodatkowe (umoŝliwia konfigurację: rodzaju czujnika, zakresu przetwarzania, działania wyjść, justację przetwornika oraz utworzenie charakterystyki uŝytkownika). W przetwornikach typu /... oraz /... moŝliwe jest dodatkowo programowe skonfigurowanie wartości granicznych dla wbudowanych komparatorów (alarmów), a takŝe wyjścia częstotliwościowego. Wyjście prądowe lub napięciowe dostępne jest bezpośrednio na zaciskach. Nie wymagane są Ŝadne zmiany sprzętowe. Wersje wykonania dtrans T02j (junior) Typ / dtrans T02 PCP Typ / dtrans T02 LCD Typ / dtrans T02 EX Typ / Szerokość obudowy 17.5mm 22,5mm 22,5mm 22,5mm Wyświetlacz brak 2 diody LED 2 diody LED oraz LCD 2 diody LED Przyciski brak 2 przyciski 3 przyciski 2 przyciski Zasilanie 24V DC 20 53V AC/DC V AC Wejścia Wyjścia Funkcje Obsługa termopara, termometr oporowy (ograniczenia), potencjometr, napięciowe( 100mV) prądowe z bocznikiem 0/4 20mA 0 10V linearyzacja, charakterystyka uŝytkownika kalibracja przez program Setup termopara, termometr oporowy, nadajnik potencjometryczny potencjometr, napięciowe (do ±10V), prądowe (do ±20mA) 0/4 20mA 0/2 10V 2 otwarty kolektor linearyzacja, charakterystyka uŝytkownika, 2 komparatory lub 1 komparator i 1 wyjście częstotliwościowe justacja oraz zmiana wartości granicznych za pomocą przycisków i programu Setup 20 53V AC/DC V AC termopara, termometr oporowy, nadajnik potencjometryczny potencjometr, napięciowe (do ±10V), prądowe (do ±20mA) 0/4 20mA 0/2 10V 2 otwarty kolektor linearyzacja, charakterystyka uŝytkownika, 2 komparatory lub 1 komparator i 1 wyjście częstotliwościowe justacja oraz zmiana wartości granicznych za pomocą przycisków i programu Setup 230V AC 20 53V AC/DC termopara, termometr oporowy, nadajnik potencjometryczny potencjometr, napięciowe (do ±10V), prądowe (do ±20mA) 0/4 20mA 0/2 10V linearyzacja, charakterystyka uŝytkownika, 2 komparatory (wskazania tylko przez diodę zasilania oraz diodę statusu) justacja za pomocą przycisków i programu Setup Typ / Typ / Typ / Typ /

2 JUMO Sp. z o.o Wrocław, Polska Karta katalogowa Strona 2/12 Dane techniczne dla typu Wejście dla termopary Zakresy graniczne Zakres Dokładność 1 Fe-Con L DIN do +900 C -200 do +900 C 0.25% Fe-Con J EN do C -200 do C 0.25% Cu-Con U DIN do +600 C -200 do +600 C 0.25% Cu-Con T EN do +400 C -200 do +400 C 0.25% NiCr-Ni K EN do C -150 do C 0.25% NiCr-Con E EN do C -200 do C 0.25% NiCrSi-NiSi N EN do C -100 do C 0.25% Pt10Rh-Pt S EN do C -50 do C 0.25% Pt13Rh-Pt R EN do C -50 do C 0.25% Pt30Rh-Pt6Rh B EN C C 0.25% MoRe5-MoRe C C 0.25% W3Re-W25Re D C C 0.25% W5Re-W26Re C C C 0.25% Minimalna rozpiętość zakresu Typ L, J, U, T, K, E, N: 50 C Typ S, R, B: 500 C Typ MoRe5-MoRe41: 500 C Typ D, C: 500 C Początek/koniec zakresu Spoina odniesienia dowolnie konfigurowalne zakresy Pt100 wewnętrznie lub spoina zewnętrzna (nastawa w zakresie 0 80 C) Dokładność spoiny odniesienia ± 1 C Funkcje specjalne > 1 pomiar na sekundę filtr cyfrowy I-go rzędu ; stał filtra konfigurowana w zakresie 0 do 125s moŝliwość skonfigurowania dla F; wejście odizolowane od wyjścia 1 Dokładność określono dla maksymalnej rozpiętości zakresu. Dla małych zakresów, jak i dla małych rozpiętości, dokładność linearyzacji jest mniejsza. Wejście dla termometru oporowego Zakresy graniczne Zakres Dokładność Pt 100 EN do +200 C Pt 100 JIS -200 do +649 C -100 d o +200 C -200 do +649 C Pt 500 DIN -200 do +250 C -100 do +200 C -200 do +250 C Pt 1000 DIN -200 do +250 C -100 do +200 C -200 do +250 C Ni do +180 C -60 do +180 C Ni 500, Ni do +150 C -60 do +150 C Układ połączeń Minimalna rozpiętość zakresu 20 C Początek/koniec zakresu Rezystancja doprowadzeń czujnika - dla układu 3-, 4-przewodowego - dla układu 2-przewodowego Prąd przepływający przez sensor Funkcje specjalne 2-, 3- lub 4-przewodowo dowolnie konfigurowany 11 Ω dla pojedynczego przewodu zmierzona rezystancja + 22 Ω rezystancja wewnętrznych doprowadzeń < 0,6 ma > 1 pomiar na sekundę filtr cyfrowy I-go rzędu; stała filtra konfigurowana w zakresie 0 do 125 s moŝliwość skonfigurowania dla F; wejście odizolowane od wyjścia

3 JUMO Sp. z o.o Wrocław, Polska Karta katalogowa Strona 3/12 Wejście dla potencjometru Zakres do 400Ω do 2000Ω Układ połączeń Minimalna rozpiętość zakresu Dokładność ±500 mω ±1 Ω 2-, 3- lub 4-przewodowo Wartość rezystancji dowolnie konfigurowana w krokach 0,1Ω Rezystancja doprowadzeń czujnika - dla układu 3-, 4-przewodowego - dla układu 2-przewodowego Funkcje specjalne 6 Ω 11 Ω dla pojedynczego przewodu zmierzona rezystancja + 22 Ω rezystancja wewnętrznych doprowadzeń > 1 pomiar na sekundę filtr cyfrowy I-go rzędu; stała filtra konfigurowana w zakresie 0 do 125 s moŝliwość skonfigurowania dla F ; wejście odizolowane od wyjścia Wejście napięciowe DC, prądowe DC Zakres Dokładność Rezystancja wejściowa mv ±150 µv Minimalna rozpiętość zakresu Koniec/początek zakresu Wejście prądowe 5 mv dowolnie konfigurowany w zakresie (do 999 mv w krokach 0,1mV, powyŝej 1 V w krokach 1mV) > 1 pomiar na sekundę filtr cyfrowy I-go rzędu; stał filtra konfigurowana w zakresie 0 do 125 s Wejście prądowe moŝe być zrealizowane wyłącznie w połączeniu z zewnętrznym bocznikiem (nie dołączonym do opakowania) Przykład: Wejście prądowe 0-20mA wytworzone zostaje przez zastosowanie 5Ω bocznika przy zaprogramowanym zakresie napięciowym mv. Dokładność odpowiada napięciu wejściowemu plus niedokładności zastosowanego bocznika. Monitoring obwodu pomiarowego Termometr oporowy Termopara PowyŜej zakresu liniowy spadek do 3,8 ma lub 0 ma (zgodnie z zaleceniem NAMUR 43) PoniŜej zakresu liniowy wzrost do 20,5 ma (zgodnie z zaleceniem NAMUR 43) Zwarcie/ przerwa w obwodzie sensora 0 ma lub 21,0 ma (konfigurowalne) 0 ma lub 21,0 ma (konfigurowalne) 1 1 Rozpoznanie zwarcia w obwodzie sensora nie jest moŝliwe w przypadku gdy czujnikiem jest termopara Wejścia analogowe Wyjście prądowe Sygnał wyjściowy prąd stały DC 0 20 ma lub 4 20 ma (konfigurowany) Charakterystyka przenoszenia liniowo z temperaturą odwrócony sygnał wyjściowy Maksymalne obciąŝenie 750 Ω Błąd od rezystancji obciąŝenia ± 0,02 % / 100 Ω Filtr cyfrowy I rzędu s (konfigurowalny) Odpowiedź skokowa % < 2 s (przy stałej filtru 0 s) Opóźnienie załączania 5 s (prawidłowy pomiar po podłączeniu napięcia zasilania) Wyjście napięciowe Sygnał wyjściowy 0 10 V Dokładność ± 5 mv Błąd linearyzacji ± 2 mv Rezystancja doprowadzeń 2 kω Błąd doprowadzeń ± 15 mv Tętnienia ± 1 % przy 10 V, 0 90 khz Linearyzacja wg. Klienta Ilość punktów linearyzacji Maksymalnie 40 Interpolacja liniowa

4 JUMO Sp. z o.o Wrocław, Polska Karta katalogowa Strona 4/12 Dane elektryczne Napięcie zasilania 24 V DC +10 %/-15 % Pobór mocy Błąd od napięcia zasilania 1 W ± 0.01% V róŝnicy od napięcia 24V Napięcie testowe zgodnie z DIN , Część 1 510V/50Hz, 1 min Izolacja - pomiędzy wejściem i wyjściem - pomiędzy wejściem i zasilaniem - pomiędzy wyjściem i zasilaniem - pomiędzy wejściem i gniazdem setup 50 V 50 V 50 V brak izolacji pomiędzy wejściem i gniazdem setup Dane techniczne typu /..., typu /... i typu /... Wejście dla termopary Oznaczenie Zakres graniczny Zakres Dokładność 1 Fe-Con L DIN do +900 C -200 do +900 C 0.1 % powyŝej -150 C Fe-Con J EN do C -200 do C 0.1 % powyŝej -100 C Cu-Con U DIN do +600 C -200 do +600 C 0.1 % powyŝej -100 C Cu-Con T EN do +400 C -200 do +400 C 0.1 % powyŝej -100 C NiCr-Ni K EN do C -200 do C 0.1 % powyŝej -60 C NiCr-Con E EN do C -200 do C 0.1 % powyŝej -60 C NiCrSi-NiSi N EN do C -100 do C 0.1 % powyŝej -80 C Pt10Rh-Pt S EN do C -50 do C 0.15 % powyŝej 0 C Pt13Rh-Pt R EN do C -50 do C 0.15 % powyŝej 0 C Pt30Rh-Pt6Rh B EN C C 0.15 % powyŝej 400 C W3Re-W25Re D C C 0.15 % powyŝej 500 C W5Re-W26Re C C C 0.15 % powyŝej 500 C Minimalna rozpiętość zakresu Typ L, J, U, T, K, E, N: 100 C; Typ S, R, B, D, C: 500 C Początek/koniec zakresu Spoina odniesienia dowolnie konfigurowany w określonych zakresach o kroku 0,1 C wbudowany sensor Pt100 lub spoina zewnętrzna (nastawa w zakresie 0 do 100 C) Dokładność spoiny odniesienia ± 1 C Specjalne właściwości 100 ms konfigurowany równieŝ w F; wejście odizolowane od wyjścia 1 Dokładność odniesiono do maksymalnej rozpiętości zakresu Dla małych zakresów, jak i małych rozpiętości, dokładność linearyzacji jest zredukowana. Wejście dla termometru oporowego Oznaczenie Układ sensora Zakres graniczny Zakres Dokładność Pt 100 EN /3-przewodowo 2/3- przewodowo Pt 100 JIS 2/3- przewodowo 2/3- przewodowo Pt 500 DIN 2/3- przewodowo 2/3- przewodowo Pt 1000 DIN 2/3- przewodowo 2/3- przewodowo Ni 100 2/3- przewodowo -100 do +200 C -100 do +200 C -200 do +649 C -100 do +200 C -200 do +649 C -100 do +200 C -200 do +649 C -100 do +200 C -100 do +200 C -100 do +200 C -100 do +200 C -60 do +180 C -60 do +180 C -60 do +180 C ±0.4 C ±0.5 C ±0.5 C ±0.5 C ±0.5 C ±0.5 C

5 JUMO Sp. z o.o Wrocław, Polska Karta katalogowa Strona 5/12 Oznaczenie Układ sensora Zakres graniczny Zakres Dokładność Ni 500, Ni 1000 Układ podłączenia 2/3- przewodowo -60 do +150 C -60 do +150 C -60 do +150 C 2-, 3- lub Minimalna rozpiętość zakresu 15 C Początek / koniec zakresu Rezystancja doprowadzeń sensora Prąd sensora dowolnie konfigurowany w określonych granicach i kroku 0,1 C 30 Ω na przewód (dla obwodu 3- i 4- przewodowego) 15Ω na przewód (dla obwodu 2- przewodowego) < 0,6 ma 100 ms ±0.5 C filtr cyfrowy 2-go rzędu; stała filtra konfigurowana w zakresie 0 do 20,0 s Wejście dla termometru oporowego i potencjometru Zakres do 200 Ω do 400 Ω do 800 Ω do 2000 Ω do 3900 Ω Układ podłączenia Minimalna rozpiętość zakresu Wartości rezystancji Rezystancja doprowadzeń sensora Dokładność ±300 mω ±600 mω ±1 Ω ±2 Ω ±3 Ω termometr oporowy: 3- przewodowo potencjometr: 2-, 3- lub dowolnie konfigurowana w określonych zakresach i kroku 0.1 C 6 Ω 30 Ω na przewód dla obwodu 4- przewodowego) 15 Ω na przewód ( dla obwodu 2- i 3- przewodowego) up to 200 Ω range: 10 Ω na przewód (dla obwodu 2- i 3- przewodowego) 100 ms filtr cyfrowy 2-go rzędu; stała filtra konfigurowana w zakresie 0 do 20,0 s Wejście napięciowe DC, prądowe DC Zakres Dokładność Rezystancja wejściowa -25 do +75 mv 0 do 100 mv -100 do mv 0 do 200 mv -500 do mv 0 do 1 V -1 do +1 V -5 do +5 V 0 do 10 V -10 do +10 V Minimalna rozpiętość zakresu Początek /koniec zakresu ±100 µv ±100 µv ±150 µv ±150 µv ±1 mv ±1 mv ±2 mv ±10 mv ±10 mv ±15 mv R IN > 0.5 MΩ R IN > 0.5 MΩ R IN > 0.5 MΩ 5 mv dowolnie programowalna w określonych zakresach (do 999 mv w krokach 0.1mV, powyŝej 1 V w krokach 1mV) 4 do 20 ma 0 do 20 ma -20 do +20 ma Minimalna rozpiętość zakresu Początek/koniec zakresu ±20 µa ±20 µa ±40 µa napięcie na obciąŝeniu 2.6V napięcie na obciąŝeniu 2.6V napięcie na obciąŝeniu 2.6V 0,5 ma dowolnie konfigurowany w określonych zakresach i krokach 0,1mA 100 ms filtr cyfrowy 2-go rzędu; stała filtra konfigurowana w zakresie 0 do 20,0 s

6 JUMO Sp. z o.o Wrocław, Polska Karta katalogowa Strona 6/12 Wyjścia analogowe Zakres wyjściowy Dokładność Błąd linearyzacji Maksymalne obciąŝenie Błąd od obciąŝenia Wyjście prądowe prąd DC 0 20 ma or 4 20mA (konfigurowany) ± 0.015mA ± 0.005mA 750 Ω ± 0,01mA Tętnienia ± 1 % p r z y 20 ma, 0 90 khz; powyŝej 90kHz: testowane zgodnie z EN Przerwa w obwodzie, poniŝej/powyŝej zakresu Zakres wyjściowy Dokładność Błąd linearyzacji Rezystancja doprowadzeń Błąd od obciąŝenia Tętnienia Przerwa w obwodzie, poniŝej/powyŝej zakresu 0 ma lub 22 ma (do skonfigurowania) Wyjście napięciowe 0 10V lub 2 10 V ± 5 mv ± 2 mv 2 kω ± 15 m V ± 1 % przy 10 V, 0 90 khz 0 V lub 11 V (do skonfigurowania) Wyjścia cyfrowe (tylko typy /... i /...) 2 wyjścia typu otwarty kolektor Wyjście 1 Wyjście 2 Funkcja lk7 lk7 lub lk8 lub sygnalizacja błędu lk7 lub lk8 lub wyjście częstotliwościowe measurement wartość mierzona limit value wartość graniczna transistor stan wyjścia tranzystorowego lower differential dolna histereza upper differential górna histereza Funkcja lk8 Zdolność przełączania Spadek napięcia Wytrzymałość zwarciowa Wyjście częstotliwościowe Funkcja NajniŜsza / najwyŝsza częstotliwość Sygnalizacja błędu Aktywacja 35 V, 100 ma w warunkach przełączania 1,2 V brak aktualna wartość mierzona przekształcona na częstotliwość; początek i koniec zakresu częstotliwości jest programowalny 10 Hz / 1000 Hz w przypadku przerwy w obwodzie, przekroczenia zakresu powyŝej/poniŝej ustalonych wartości oraz w przypadku wewnętrznych błędów (np. uszkodzenie Pt100/spoiny odniesienia, pamięć EEPROM nie odpowiada)

7 JUMO Sp. z o.o Wrocław, Polska Karta katalogowa Strona 7/12 Charakterystyka uŝytkownika Interpolacja: liniowa Interpolacja: kwadratowa Interpolacja: sześcienna Wprowadzenie punktów maks. 41 punktów linearyzacji maks. 53 punktów linearyzacji maks. 61 punktów linearyzacji poprzez program Setup (wyposaŝenie dodatkowe) Dane elektryczne Napięcie zasilania - typy /... oraz /... - typ /... Pobór mocy Napięcie testowe - pomiędzy wejściem lub wyjściem i zasilaniem - z zasilaczem AC - z zasilaczem AC/DC - pomiędzy wejściem oraz wyjściem Izolacja - pomiędzy wejściem i wyjściem - pomiędzy wejściem i zasilaniem - pomiędzy wyjściem i zasilaniem - pomiędzy wyjściem i gniazdem Wersja /... (Ex) Oznaczenie V AC/DC, 48 63Hz lub V AC +10/-15 %, Hz 230 V AC ±10 %, Hz lub V AC/DC, Hz maksymalnie 5 W zgodnie z DIN , Część kv/50 Hz, 1 min 510 V/50 Hz, 1 min 510 V/50 Hz, 1 min 50 V 250 V 250 V brak izolacji pomiędzy wyjściem i gniazdem setup II (1) G D [EEx ia] IIC Maksymalna dopuszczalna temperatura otoczenia +60 C Obwód zasilania (zaciski L1 (L+), N (L-) oraz PE) maksymalne napięcie bezpieczne Obwód wyjściowy (zaciski 9(+) oraz 10(-)) maksymalne napięcie bezpieczne Obwód wyjściowy (zaciski 11(-) oraz 12(+)) maksymalne napięcie bezpieczne Obwód Setup maksymalne napięcie bezpieczne Obwód sensora (zaciski 1 do 5) ochrona iskrobezpieczna EEx ia IIB/IIC lub EEx ib IIB/IIC Maksymalna zewnętrzna dopuszczalna indukcyjność/pojemność 230 V AC ±10 %, Hz lub V AC/DC, Hz U m = 253 V 0 20 ma lub 4 20 ma U m = 253 V 0 10 V U m = 253 V 5 V TTL U m = 253 V U 0 = 6,0 V I 0 = 18,9 ma P 0 = 28,4 mw charakterystyka: liniowa C i 0 L i 0 EEX ia IIB / EEX ib IIB EEX ia IIC / EEX ib IIC L 0 = 400 mh / C 0 = 1000 µf L 0 = 100 mh / C 0 = 40 µf W obecności zgromadzonych pojemności/indukcyjności w obwodzie iskrobezpiecznym sensora Maksymalna zewnętrzna dopuszczalna indukcyjność/pojemność EEX ia IIB / EEX ib IIB EEX ia IIC / EEX ib IIC L 0 = 20 mh / C 0 = 8 µf L 0 = 10 mh / C 0 = 1.7 µf

8 JUMO Sp. z o.o Wrocław, Polska Karta katalogowa Strona 8/12 Dane dla wszystkich typów Dane elektryczne Bezpieczeństwo elektryczne zgodne z EN Kompatybilność elektromagnetyczna - emisja zakłóceń - odporność na zakłócenia Warunki środowiskowe Temperatura otoczenia/przechowywania -10 do +60 C / -10 do +70 C Błąd temperaturowy ± 0.005% na kaŝdy C odchylenia od 22 C 1 Warunki klimatyczne 1 Wszystkie wymienione wartości odnoszą się do pełnej skali 20 ma Obudowa EN Klasa B zgodnie z wymaganiami przemysłowymi wilgotność względna < 75%, przy braku kondensacji Materiał poliamid (PA 6.6) Ochrona IP IP20 (EN ) Podłączenie przewodów terminale śrubowe 0,2 2,5 mm² MontaŜ na szynie DIN 35 mm x 7.5 mm zgodnie z EN Pozycja pracy Waga Interfejs Setup pionowa około 50 g Interfejs Setup jest uŝywany do konfiguracji przetwornika z poziomu komputera PC. Połączenie następuje poprzez interfejs PC z konwerterem TTL/RS232 oraz adapterem. Parametry konfigurowalne Punkty TAG (6 znaków dla typu /..., dla pozostałych: 10 znaków) Typ sensora Układ podłączenia (2-/3-/4-przewodowo) Wewnętrzna i zewnętrzna spoina odniesienia Charakterystyka uŝytkownika Wybór komparatorów lk7 do lk8 (oprócz typu /...) Wzrost/opadanie sygnału wyjściowego (odwrócenie) Wprowadzanie wartości granicznej (oprócz typu /...) Ustawienie filtru cyfrowego Zakresy graniczne Wprowadzanie histerezy (wyŝsza lub niŝsza) (oprócz typu / ) Zachowanie w przypadku przerwy w obwodzie, zwarcia Justacja Rezystancja doprowadzeń dla obwodu 2-przewodowego Justacja Justacja oznacza korektę sygnału wyjściowego. Sygnał moŝe zostać skorygowany w zakresie ± 5 % przy końcowej wartości 20 ma. Justacja odbywa się przy uŝyciu program Setup. W wykonaniach typu /..., typu /... oraz /... justacja moŝe zostać przeprowadzona z poziomu przycisków na obudowie urządzenia.

9 JUMO Sp. z o.o Wrocław, Polska Karta katalogowa Strona 9/12 Schemat podłączenia Typ /... Typ /..., Typ /... oraz Typ /... Podłączenie zasilania Zasilanie zobacz tabliczkę znamionową Wejście analogowe Termopara Termometr oporowy w układzie 2-przewodowym Termometr oporowy w układzie 3-przewodowym Termometr oporowy w układzie 4-przewodowym Potencjometr w układzie 2-przewodowym R R L A Potencjometr w układzie 3-przewodowym R A =R L Potencjometr w układzie 4-przewodowym

10 JUMO Sp. z o.o Wrocław, Polska Karta katalogowa Strona 10/12 Nadajnik potencjometryczny w układzie 3-przewodowym Typ /... Typ /..., Typ /... i Typ /... brak Wejście napięciowe < 1 V Wejście napięciowe 1 V brak Wejście prądowe rezystor Spadek napięcia na boczniku 1 nie moŝe przekroczyć 100 mv Wyjście analogowe Wyjście napięciowe Wyjście prądowe Wyjścia cyfrowe Wyjście otwarty kolektor 1 brak Wyjście otwarty kolektor 2 brak brak przy typie /... 2 brak przy typie / Gdy uŝywamy bocznika rezystancyjnego, doprowadzenia sygnałowe i bocznik muszą zostać wyposaŝone w złącza zagniatane. 2 Przy typie /... wartości graniczne wskazywane są tylko przed diody statusu i zasilania.

11 JUMO Sp. z o.o Wrocław, Polska Karta katalogowa Strona 11/12 Przykład podłączenia dla wyjścia otwarty kolektor Podłączenie przekaźnika dtrans T02 zasilanie 24V max. 35V DC / 100mA Podłączenie PLC wejście cyfrowe PLC dtrans T02 zasilanie 24V max. 35V DC / 100mA Wymiary Typ /... Typ /... Typ /... Typ /...

12 JUMO Sp. z o.o Wrocław, Polska Karta katalogowa Strona 12/12 Szczegóły zamówienia: JUMO dtrans T02 Programowalny przetwornik temperatury (Przetwornik uniwersalny) (1) Wykonanie podstawowe dtrans T02j (junior) przetwornik programowalny dtrans T02 PCP przetwornik programowalny dtrans T02 LCD przetwornik programowalny z wyświetlaczem LCD dtrans T02 Ex przetwornik programowalny Ochrona Ex II (1) G D [EEx ia] IIC (2) Wejście (programowalne) x x x x 888 ustawienia fabryczne (Pt100 DIN 4-przewodowy / 0 do 100 C ) x x x x 999 konfiguracja zgodnie z Ŝyczeniem klienta 1 (3) Wyjście (programowalne) x x x x 888 ustawienia fabryczne (0 20 ma) x x x x 999 konfiguracja zgodnie z Ŝyczeniem klienta (4 20mA lub 0 10 V lub 2 10 V) (4) Zasilanie x V AC ±10 %, 48 63Hz x x x V AC/DC, Hz x x V AC +10/-15 %, Hz x V DC +10/-15% Kod do zamówienia (1) (2) (3) (4) / - - Przykład zamówienia / WyposaŜenie standardowe - 1 Instrukcja obsługi 1 Konfiguracja zgodnie z Ŝyczeniem klienta, tekstem jawnym proszę podać typ czujnika oraz zakres Akcesoria Karta katalogowa Nr artykułu - Program Setup, wielojęzyczny 70/ Interfejs PC z konwerterem TTL /RS232 oraz adapterem (wtyczka Ŝeńska) 70/ Interfejs PC z konwerterem USB/TTL, adapterem z wtyczką Ŝeńską oraz wtyczką męską 70/ Wykonania magazynowe Typ Nr artykułu / (dtrans T02j) 70/ / (dtrans T02 PCP) 70/ / (dtrans T02 PCP) 70/ / (dtrans T02 LCD) 70/ / (dtrans T02 LCD) 70/ / (dtrans T02 Ex) 70/ / (dtrans T02 Ex) 70/
