1 CENNIK PRODUKTÓW HITACHI OFEROWANYCH PRZEZ TEMPCOLD SP. Z O.O wersja A.1 WARSZAWA

2 OFERTA CENOWA FIRMY TEMPCOLD Sp. z o.o. PODANE CENY NETTO 1. Klimatyzatory serii RAC układy monosplit Seria BIGFLOW, ścienne 1.2. Seria SUMMIT Framed Flat, ścienne 1.3. Seria SUMMIT Cut Out, ścienne 1.4. Seria PREMIUM SX, ścienne 1.5. Seria NX, przypodłogowe 1.6. Seria MONOZONE, przypodłogowe 1.7. Seria SUMMIT Cut Out, przypodłogowe 1.8. Seria MONOZONE, kasetonowe 1.9. Seria MONOZONE, kanałowe Seria MONODUCT, kanałowe 2. Klimatyzatory kasetonowe serii RCI układy monosplit Klimatyzatory podsufitowe serii RPC układy monosplit Klimatyzatory ścienne serii RPK układy monosplit Klimatyzatory kanałowe serii RPI układy monosplit Klimatyzatory kasetonowe serii RCD układy monosplit Klimatyzatory przypodłogowe serii RPF(I) układy monosplit Klimatyzatory serii RAC układy multisplit Klimatyzatory serii SET-Free VRF Układy multisplit UTOPIA ES Układy multisplit UTOPIA IVX Trójniki dla serii UTOPIA oraz SET-Free VRF Skrzynki przełączne dla systemów VRF 3-rurowych Akcesoria Jednostki zewnętrzne z wentylatorami odśrodkowymi serii RASC Moduły wentylacyjne KPI z odzyskiem ciepła Pompy ciepła powietrze-woda serii YUTAKI S Pompy ciepła powietrze-woda serii YUTAKI M Agregaty wody lodowej serii SAMURAI...34 Wersja A.1 Ważny od dnia 4 Kwietnia 2011 Zastrzegamy sobie możliwość wprowadzenia zmian bez powiadomienia. strona 2/34

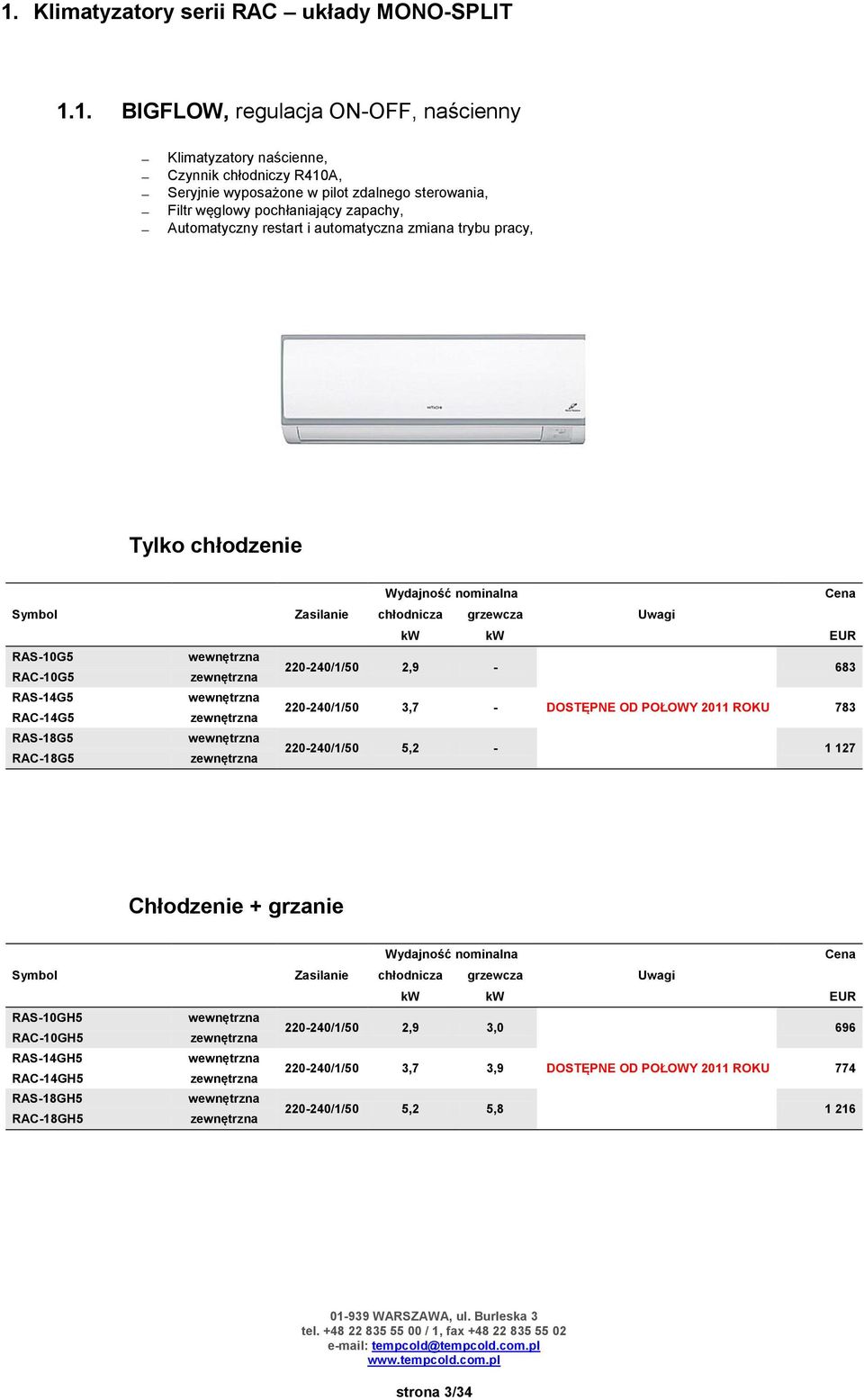

3 1. Klimatyzatory serii RAC układy MONO-SPLIT 1.1. BIGFLOW, regulacja ON-OFF, naścienny Klimatyzatory naścienne, Czynnik chłodniczy R410A, Seryjnie wyposażone w pilot zdalnego sterowania, Filtr węglowy pochłaniający zapachy, Automatyczny restart i automatyczna zmiana trybu pracy, Tylko chłodzenie RAS-10G5 RAC-10G5 RAS-14G5 RAC-14G5 RAS-18G5 RAC-18G5 Zasilanie /1/50 2, /1/50 3,7 - DOSTĘPNE OD POŁOWY 2011 ROKU /1/50 5, Chłodzenie + grzanie RAS-10GH5 RAC-10GH5 RAS-14GH5 RAC-14GH5 RAS-18GH5 RAC-18GH5 Zasilanie /1/50 2,9 3, /1/50 3,7 3,9 DOSTĘPNE OD POŁOWY 2011 ROKU /1/50 5,2 5, strona 3/34

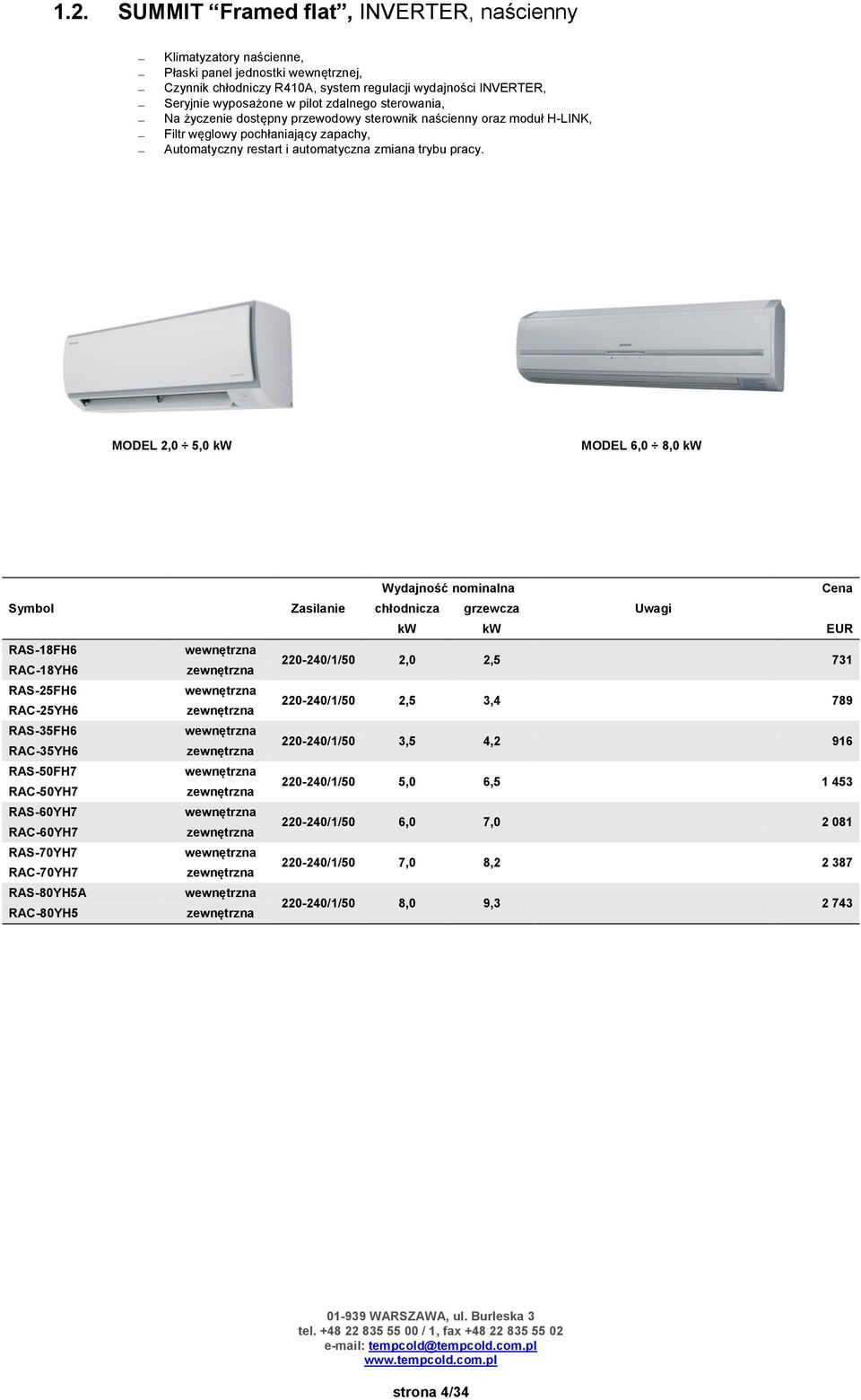

4 1.2. SUMMIT Framed flat, INVERTER, naścienny Klimatyzatory naścienne, Płaski panel jednostki wewnętrznej, Czynnik chłodniczy R410A, system regulacji wydajności INVERTER, Seryjnie wyposażone w pilot zdalnego sterowania, Na życzenie dostępny przewodowy sterownik naścienny oraz moduł H-LINK, Filtr węglowy pochłaniający zapachy, Automatyczny restart i automatyczna zmiana trybu pracy. MODEL 2,0 5,0 kw MODEL 6,0 8,0 kw RAS-18FH6 RAC-18YH6 RAS-25FH6 RAC-25YH6 RAS-35FH6 RAC-35YH6 RAS-50FH7 RAC-50YH7 RAS-60YH7 RAC-60YH7 RAS-70YH7 RAC-70YH7 RAS-80YH5A RAC-80YH5 Zasilanie /1/50 2,0 2, /1/50 2,5 3, /1/50 3,5 4, /1/50 5,0 6, /1/50 6,0 7, /1/50 7,0 8, /1/50 8,0 9, strona 4/34

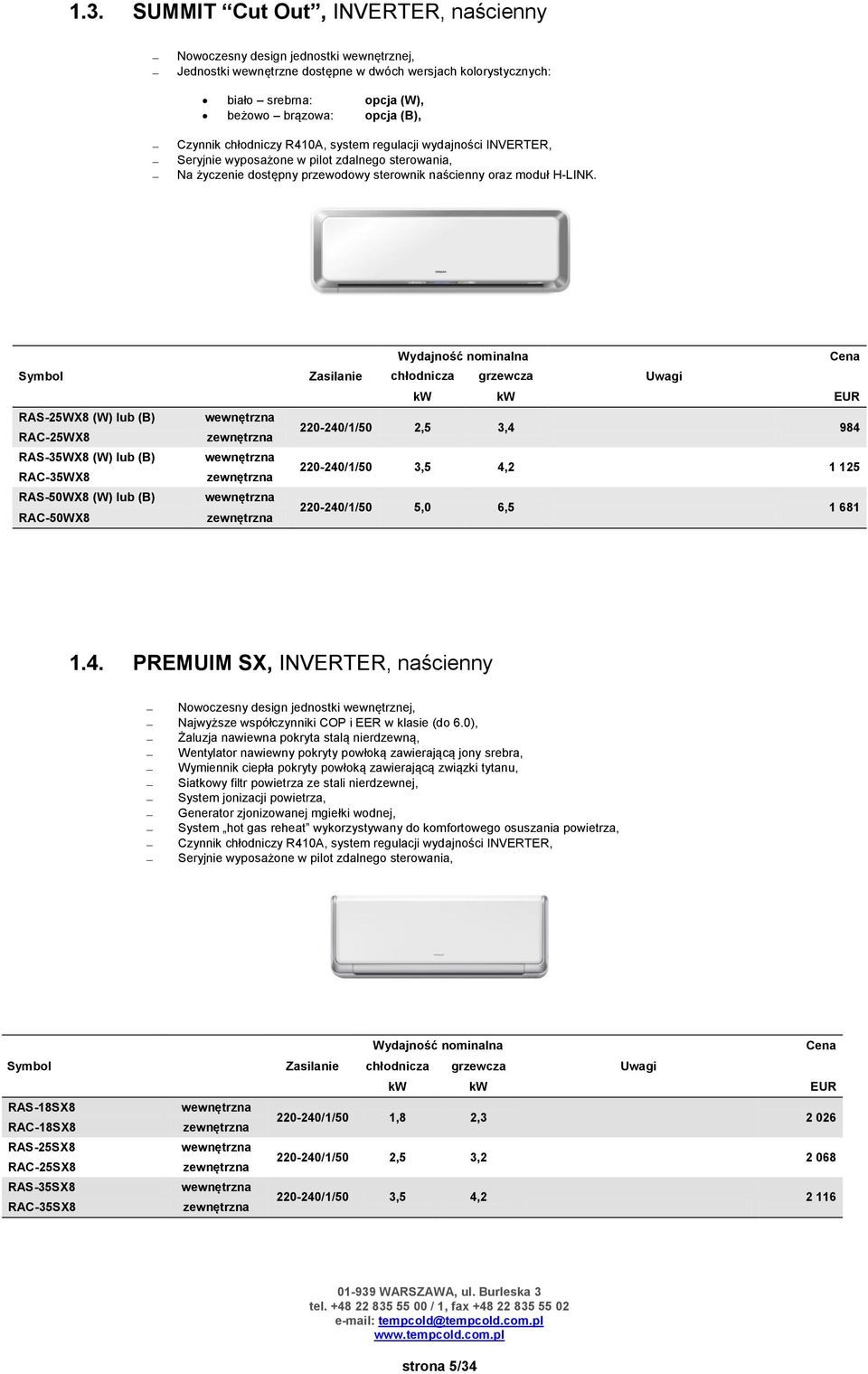

5 1.3. SUMMIT Cut Out, INVERTER, naścienny Nowoczesny design jednostki wewnętrznej, Jednostki wewnętrzne dostępne w dwóch wersjach kolorystycznych: biało srebrna: opcja (W), beżowo brązowa: opcja (B), Czynnik chłodniczy R410A, system regulacji wydajności INVERTER, Seryjnie wyposażone w pilot zdalnego sterowania, Na życzenie dostępny przewodowy sterownik naścienny oraz moduł H-LINK. RAS-25WX8 (W) lub (B) RAC-25WX8 RAS-35WX8 (W) lub (B) RAC-35WX8 RAS-50WX8 (W) lub (B) RAC-50WX8 Zasilanie /1/50 2,5 3, /1/50 3,5 4, /1/50 5,0 6, PREMUIM SX, INVERTER, naścienny Nowoczesny design jednostki wewnętrznej, Najwyższe współczynniki COP i EER w klasie (do 6.0), Żaluzja nawiewna pokryta stalą nierdzewną, Wentylator nawiewny pokryty powłoką zawierającą jony srebra, Wymiennik ciepła pokryty powłoką zawierającą związki tytanu, Siatkowy filtr powietrza ze stali nierdzewnej, System jonizacji powietrza, Generator zjonizowanej mgiełki wodnej, System hot gas reheat wykorzystywany do komfortowego osuszania powietrza, Czynnik chłodniczy R410A, system regulacji wydajności INVERTER, Seryjnie wyposażone w pilot zdalnego sterowania, RAS-18SX8 RAC-18SX8 RAS-25SX8 RAC-25SX8 RAS-35SX8 RAC-35SX8 Zasilanie /1/50 1,8 2, /1/50 2,5 3, /1/50 3,5 4, strona 5/34

6 1.5. NX, INVERTER, przypodłogowy RAF-25NX2 RAC-25NX2 RAF-25NX2 RAC-35NX2 RAF-50NX2 RAC-50NX2 Zasilanie /1/50 2,5 3, /1/50 3,5 4, /1/50 5,0 6, MONOZONE, INVERTER, przypodłogowy Jednostka wyposażona w 2 wentylatory możliwość nawiewu dolnego, górnego lub jednocześnie górnego i dolnego, Czynnik chłodniczy R410A, system regulacji wydajności INVERTER, Seryjnie wyposażone w pilot zdalnego sterowania, Automatyczny restart i automatyczna zmiana trybu pracy. RAF-25NH5 RAC-25NH5 RAF-35NH5 RAC-35NH5 RAF-50NH5 RAC-50NH5 Zasilanie /1/50 2,5 3, /1/50 3,5 4, /1/50 5,0 6, strona 6/34

7 1.7. SUMMIT Cut Out, INVERTER, przypodłogowy Nowoczesny design jednostki wewnętrznej, Jednostki wewnętrzne dostępne w dwóch wersjach kolorystycznych: biało srebrna: opcja (W) beżowo brązowa: opcja (B), Czynnik chłodniczy R410A, system regulacji wydajności INVERTER, Seryjnie wyposażone w pilot zdalnego sterowania, Na życzenie dostępny przewodowy sterownik naścienny oraz moduł H-LINK. Możliwość montażu na podstawie lub bezpośrednio do ściany. RAF-25FX8 (W) lub (B) RAC-25FX8 RAF-35FX8 (W) lub (B) RAC-35FX8 RAF-50FX8 (W) lub (B) RAC-50FX8 Zasilanie /1/50 2,5 3, /1/50 3,5 4, /1/50 5,0 6, MONOZONE RAI, INVERTER, kasetonowy Kaseta o wymiarach 60 x 60 cm, pasuje w standardowy moduł sufitu podwieszanego, Możliwość nawiewu w 2, 3 lub 4 kierunkach, Wbudowana pompka skroplin na wyposażeniu seryjnym, Czynnik chłodniczy R410A, system regulacji wydajności INVERTER, Seryjnie wyposażone w pilot zdalnego sterowania, Na życzenie dostępny przewodowy sterownik naścienny oraz moduł H-LINK, Panel RAI-ECPM o wymiarach 70 x 70 cm, Automatyczny restart i automatyczna zmiana trybu pracy. RAI-25NH5A RAC-25NH5 RAI-ECPM RAI-35NH5A RAC-35NH5 RAI-ECPM RAI-50NH5A RAC-50NH5 RAI-ECPM panel panel panel Zasilanie /1/50 2,5 3, /1/50 3,5 4, /1/50 5,0 6, strona 7/34

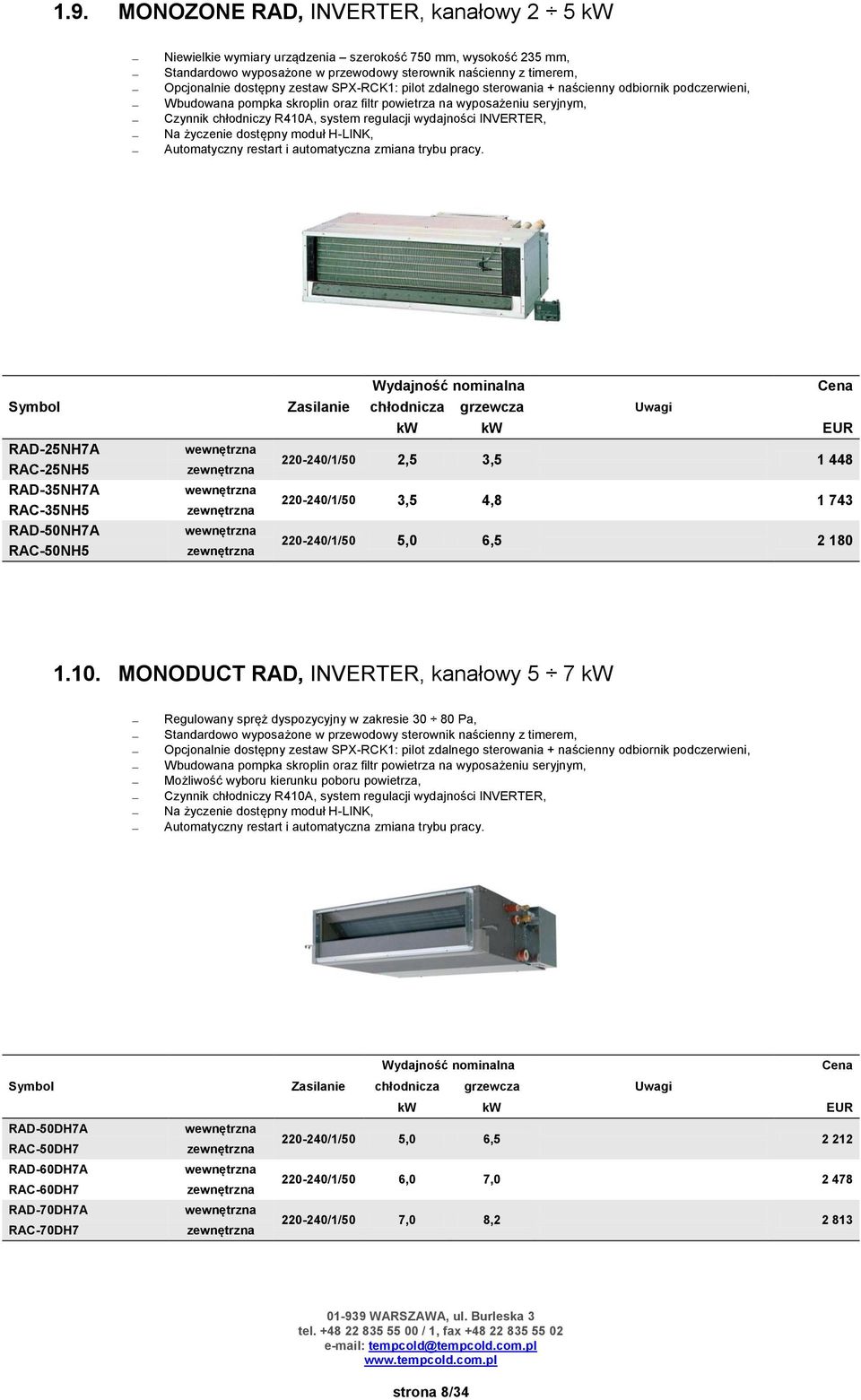

8 1.9. MONOZONE RAD, INVERTER, kanałowy 2 5 kw Niewielkie wymiary urządzenia szerokość 750 mm, wysokość 235 mm, Standardowo wyposażone w przewodowy sterownik naścienny z timerem, Opcjonalnie dostępny zestaw SPX-RCK1: pilot zdalnego sterowania + naścienny odbiornik podczerwieni, Wbudowana pompka skroplin oraz filtr powietrza na wyposażeniu seryjnym, Czynnik chłodniczy R410A, system regulacji wydajności INVERTER, Na życzenie dostępny moduł H-LINK, Automatyczny restart i automatyczna zmiana trybu pracy. RAD-25NH7A RAC-25NH5 RAD-35NH7A RAC-35NH5 RAD-50NH7A RAC-50NH5 Zasilanie /1/50 2,5 3, /1/50 3,5 4, /1/50 5,0 6, MONODUCT RAD, INVERTER, kanałowy 5 7 kw Regulowany spręż dyspozycyjny w zakresie Pa, Standardowo wyposażone w przewodowy sterownik naścienny z timerem, Opcjonalnie dostępny zestaw SPX-RCK1: pilot zdalnego sterowania + naścienny odbiornik podczerwieni, Wbudowana pompka skroplin oraz filtr powietrza na wyposażeniu seryjnym, Możliwość wyboru kierunku poboru powietrza, Czynnik chłodniczy R410A, system regulacji wydajności INVERTER, Na życzenie dostępny moduł H-LINK, Automatyczny restart i automatyczna zmiana trybu pracy. RAD-50DH7A RAC-50DH7 RAD-60DH7A RAC-60DH7 RAD-70DH7A RAC-70DH7 Zasilanie /1/50 5,0 6, /1/50 6,0 7, /1/50 7,0 8, strona 8/34

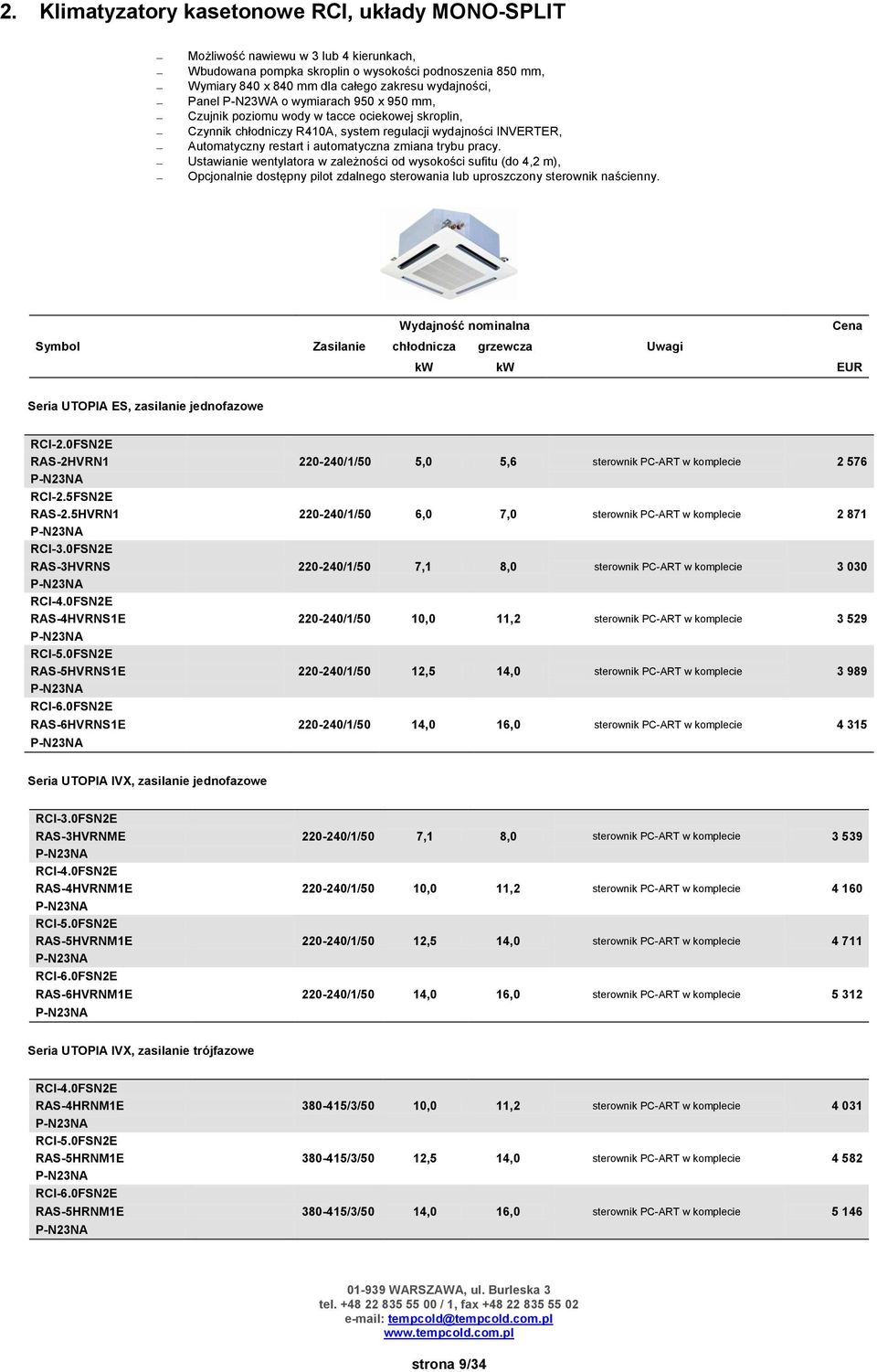

9 2. Klimatyzatory kasetonowe RCI, układy MONO-SPLIT Możliwość nawiewu w 3 lub 4 kierunkach, Wbudowana pompka skroplin o wysokości podnoszenia 850 mm, Wymiary 840 x 840 mm dla całego zakresu wydajności, Panel P-N23WA o wymiarach 950 x 950 mm, Czujnik poziomu wody w tacce ociekowej skroplin, Czynnik chłodniczy R410A, system regulacji wydajności INVERTER, Automatyczny restart i automatyczna zmiana trybu pracy. Ustawianie wentylatora w zależności od wysokości sufitu (do 4,2 m), Opcjonalnie dostępny pilot zdalnego sterowania lub uproszczony sterownik naścienny. Zasilanie Seria UTOPIA ES, zasilanie jednofazowe RCI-2.0FSN2E RAS-2HVRN1 P-N23NA RCI-2.5FSN2E RAS-2.5HVRN1 P-N23NA RCI-3.0FSN2E RAS-3HVRNS P-N23NA RCI-4.0FSN2E RAS-4HVRNS1E P-N23NA RCI-5.0FSN2E RAS-5HVRNS1E P-N23NA RCI-6.0FSN2E RAS-6HVRNS1E P-N23NA /1/50 5,0 5,6 sterownik w komplecie /1/50 6,0 7,0 sterownik w komplecie /1/50 7,1 8,0 sterownik w komplecie /1/50 10,0 11,2 sterownik w komplecie /1/50 12,5 14,0 sterownik w komplecie /1/50 14,0 16,0 sterownik w komplecie Seria UTOPIA IVX, zasilanie jednofazowe RCI-3.0FSN2E RAS-3HVRNME P-N23NA RCI-4.0FSN2E RAS-4HVRNM1E P-N23NA RCI-5.0FSN2E RAS-5HVRNM1E P-N23NA RCI-6.0FSN2E RAS-6HVRNM1E P-N23NA /1/50 7,1 8,0 sterownik w komplecie /1/50 10,0 11,2 sterownik w komplecie /1/50 12,5 14,0 sterownik w komplecie /1/50 14,0 16,0 sterownik w komplecie Seria UTOPIA IVX, zasilanie trójfazowe RCI-4.0FSN2E RAS-4HRNM1E P-N23NA RCI-5.0FSN2E RAS-5HRNM1E P-N23NA RCI-6.0FSN2E RAS-5HRNM1E P-N23NA /3/50 10,0 11,2 sterownik w komplecie /3/50 12,5 14,0 sterownik w komplecie /3/50 14,0 16,0 sterownik w komplecie strona 9/34

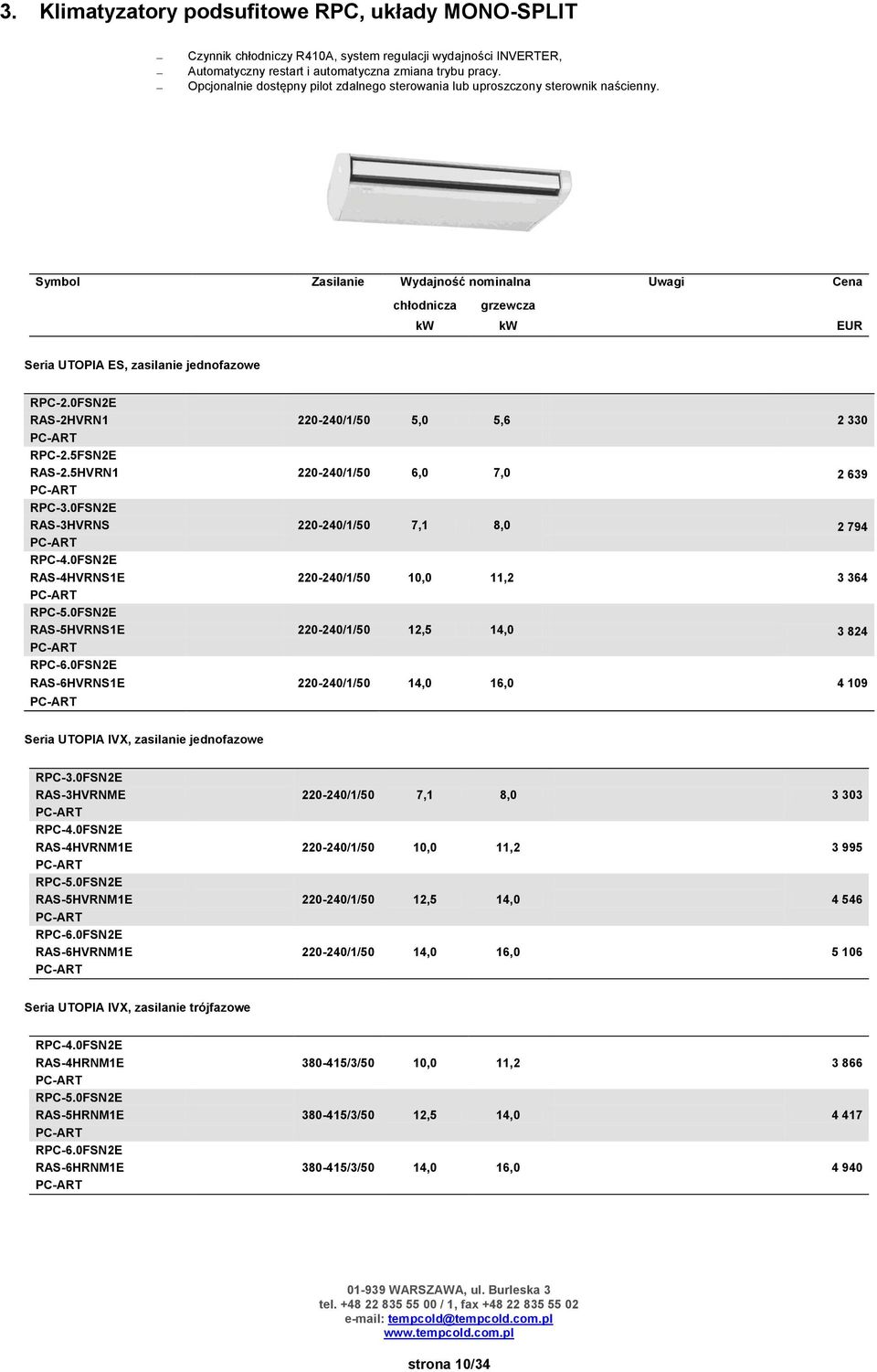

10 3. Klimatyzatory podsufitowe RPC, układy MONO-SPLIT Czynnik chłodniczy R410A, system regulacji wydajności INVERTER, Automatyczny restart i automatyczna zmiana trybu pracy. Opcjonalnie dostępny pilot zdalnego sterowania lub uproszczony sterownik naścienny. Zasilanie Seria UTOPIA ES, zasilanie jednofazowe RPC-2.0FSN2E RAS-2HVRN1 RPC-2.5FSN2E RAS-2.5HVRN1 RPC-3.0FSN2E RAS-3HVRNS RPC-4.0FSN2E RAS-4HVRNS1E RPC-5.0FSN2E RAS-5HVRNS1E RPC-6.0FSN2E RAS-6HVRNS1E /1/50 5,0 5, /1/50 6,0 7, /1/50 7,1 8, /1/50 10,0 11, /1/50 12,5 14, /1/50 14,0 16, Seria UTOPIA IVX, zasilanie jednofazowe RPC-3.0FSN2E RAS-3HVRNME RPC-4.0FSN2E RAS-4HVRNM1E RPC-5.0FSN2E RAS-5HVRNM1E RPC-6.0FSN2E RAS-6HVRNM1E /1/50 7,1 8, /1/50 10,0 11, /1/50 12,5 14, /1/50 14,0 16, Seria UTOPIA IVX, zasilanie trójfazowe RPC-4.0FSN2E RAS-4HRNM1E RPC-5.0FSN2E RAS-5HRNM1E RPC-6.0FSN2E RAS-6HRNM1E /3/50 10,0 11, /3/50 12,5 14, /3/50 14,0 16, strona 10/34

11 4. Klimatyzatory naścienne RPK, układy MONO-SPLIT Nowoczesny design jednostki wewnętrznej Czynnik chłodniczy R410A, system regulacji wydajności INVERTER, Automatyczny restart i automatyczna zmiana trybu pracy. Opcjonalnie dostępny pilot zdalnego sterowania lub uproszczony sterownik naścienny. Zasilanie Seria UTOPIA ES, zasilanie jednofazowe RPK-2.0FSN2E RAS-2HVRN1 RPK-2.5FSN2E RAS-2.5HVRN1 RPK-3.0FSN2E RAS-3HVRNS RPK-4.0FSN2E RAS-4HVRNS1E /1/50 5,0 5, /1/50 6,0 7, /1/50 7,1 8, /1/50 10,0 11, Seria UTOPIA IVX, zasilanie jednofazowe RPK-3.0FSN2E RAS-3HVRNME RPK-4.0FSN2E RAS-4HVRNM1E /1/50 7,1 8, /1/50 10,0 11, Seria UTOPIA IVX, zasilanie trójfazowe RPK-4.0FSN2E RAS-4HRNM1E /3/50 10,0 11, strona 11/34

12 5. Klimatyzatory kanałowe RPI, układy MONO-SPLIT Możliwość 3 ustawień sprężu dyspozycyjnego, W modelach HP wbudowana pompka skroplin na wyposażeniu standardowym, Możliwość wyboru kierunku poboru powietrza, Czynnik chłodniczy R410A, system regulacji wydajności INVERTER Automatyczny restart i automatyczna zmiana trybu pracy, Czujnik poziomu wody w tacce ociekowej skroplin, Opcjonalnie dostępny pilot zdalnego sterowania lub uproszczony sterownik naścienny, model HP model HP Zasilanie Seria UTOPIA ES, zasilanie jednofazowe (trójfazowe dla modeli 8.0 oraz 10.0 HP) RPI-2.0FSN2E RAS-2HVRN1 RPI-2.5FSN2E RAS-2.5HVRN1 RPI-3.0FSN2E RAS-3HVRNS RPI-4.0FSN2E RAS-4HVRNS1E RPI-5.0FSN2E RAS-5HVRNS1E RPI-6.0FSN2E RAS-6HVRNS1E RPI-8.0FSN2E RAS-8HRNSE RPI-10.0FSN2E RAS-10HRNSE /1/50 5,0 5,6 sterownik w komplecie /1/50 6,0 7,0 sterownik w komplecie /1/50 7,1 8,0 sterownik w komplecie /1/50 10,0 11,2 sterownik w komplecie /1/50 12,5 14,0 sterownik w komplecie /1/50 14,0 16,0 sterownik w komplecie /3/50 20,0 22,4 sterownik w komplecie /3/50 25,0 28,0 sterownik w komplecie Seria UTOPIA IVX, zasilanie jednofazowe RPI-3.0FSN2E RAS-3HVRNME RPI-4.0FSN2E RAS-4HVRNM1E RPI-5.0FSN2E RAS-5HVRNM1E RPI-6.0FSN2E RAS-6HVRNM1E /1/50 7,1 8,0 sterownik w komplecie /1/50 10,0 11,2 sterownik w komplecie /1/50 12,5 14,0 sterownik w komplecie /1/50 14,0 16,0 sterownik w komplecie Seria UTOPIA IVX, zasilanie trójfazowe RPI-4.0FSN2E RAS-4HRNM1E RPI-5.0FSN2E RAS-5HRNM1E RPI-6.0FSN2E RAS-6HRNM1E RPI-8.0FSN2E RAS-8HRNM RPI-10.0FSN2E RAS-10HRNM /3/50 10,0 11,2 sterownik w komplecie /3/50 12,5 14,0 sterownik w komplecie /3/50 14,0 16,0 sterownik w komplecie /3/50 20,0 22,4 sterownik w komplecie /3/50 25,0 28,0 sterownik w komplecie strona 12/34

13 6. Klimatyzatory kasetonowe RCD, układy MONO-SPLIT Wbudowana pompka skroplin, Czujnik poziomu wody w tacce ociekowej skroplin, Czynnik chłodniczy R410A, system regulacji wydajności INVERTER, Automatyczny restart i automatyczna zmiana trybu pracy. Ustawianie wentylatora w zależności od wysokości sufitu (do 3,4 m), Standardowo wyposażone w przewodowy sterownik naścienny z timerem, Opcjonalnie dostępny pilot zdalnego sterowania lub uproszczony sterownik naścienny. Zasilanie Seria UTOPIA ES, zasilanie jednofazowe RCD-2.0FSNE RAS-2HVRN1 P-G23DWA1 RCD-2.5FSNE RAS-2.5HVRN1 P-G23DWA1 RCD-3.0FSNE RAS-3HVRNS P-G23DWA1 RCD-4.0FSNE RAS-4HVRNSE P-G46DWA1 RCD-5.0FSNE RAS-5HVRNSE P-G46DWA /1/50 5,0 5,6 sterownik w komplecie /1/50 6,0 7,0 sterownik w komplecie /1/50 7,1 8,0 sterownik w komplecie /1/50 10,0 11,2 sterownik w komplecie /1/50 12,5 14,0 sterownik w komplecie Seria UTOPIA IVX, zasilanie jednofazowe RCD-3.0FSNE RAS-3HVRNME P-G23DWA1 RCD-4.0FSNE RAS-4HVRNME P-G46DWA1 RCD-5.0FSNE RAS-5HVRNME P-G46DWA /1/50 7,1 8,0 sterownik w komplecie /1/50 10,0 11,2 sterownik w komplecie /1/50 12,5 14,0 sterownik w komplecie Seria UTOPIA IVX, zasilanie trójfazowe RCD-4.0FSNE RAS-4HRNME P-G46DWA1 RCD-5.0FSNE RAS-5HRNME P-G46DWA /3/50 10,0 11,2 sterownik w komplecie /3/50 12,5 14,0 sterownik w komplecie strona 13/34

14 7. Klimatyzatory przypodłogowe RPF(I), układy MONO-SPLIT Czynnik chłodniczy R410A, system regulacji wydajności INVERTER, Automatyczny restart i automatyczna zmiana trybu pracy. Standardowo wyposażone w przewodowy sterownik naścienny z timerem, Opcjonalnie dostępny pilot zdalnego sterowania lub uproszczony sterownik naścienny, Możliwość umieszczenia sterownika w jednostce wewnętrznej. RPF-2.0FSN2E RAS-2HVRN1 RPF-2.5FSN2E RAS-2.5HVRN1 Zasilanie /1/50 5,0 5, /1/50 6,0 7, Seria UTOPIA Inverter, przypodłogowy bez obudowy RPFI-2.0FSN2E RAS-2HVRN1 RPFI-2.5FSN2E RAS-2.5HVRN1 Zasilanie /1/50 5,0 5, /1/50 6,0 7, strona 14/34

15 8. Klimatyzatory serii RAC, układy MULTI-SPLIT 8.1 Jednostki zewnętrzne RAM Inverter, MULTI modele model 130 Zasilanie RAM-35QH /1/50 3,5 4,2 dla 2 pomieszczeń RAM-52QH /1/50 5,2 6,8 dla 2 pomieszczeń RAM-53QH /1/50 5,2 6,8 dla 2-3 pomieszczeń RAM-71QH /1/50 7,1 8,6 dla 2-4 pomieszczeń RAM-90QH /1/50 9,0 11,0 dla 2-5 pomieszczeń RAM-130QH /1/50 12,6 14,4 dla 4-6 pomieszczeń Jednostki wewnętrzne RAK serii Frame Flat, MULTI, naścienne RAK-18NH6A 2,0 2,5 338 RAK-25NH6A 2,5 3,5 371 RAK-35NH6A 3,5 4,8 423 RAK-50NH6A 5,0 6,5 677 RAK-65NH5A 6,3 7,1 754 strona 15/34

16 8.3 Jednostki wewnętrzne RAK serii Cut Out, MULTI, naścienne RAK-18QH8 (W) lub (B) 2,0 2,5 389 RAK-25QH8 (W) lub (B) 2,5 3,5 430 RAK-35QH8 (W) lub (B) 3,5 4,8 475 RAK-50QH8 (W) lub (B) 5,0 6, Jednostki wewnętrzne RAF-NX, MULTI, przypodłogowe RAF-25NX2 2,5 3,5 501 RAF-35NX2 3,5 4,8 605 RAF-50NX2 5,0 6, Jednostki wewnętrzne RAF, MULTI, przypodłogowe RAF-25NH5 2,5 3,5 971 RAF-35NH5 3,5 4,8 989 RAF-50NH5 5,0 6, strona 16/34

17 8.6 Jednostki wewnętrzne RAF Cut Out, MULTI, przypodłogowe RAF-25QH8 (W) lub (B) 2,5 3, RAF-35QH8 (W) lub (B) 3,5 4, RAF-50QH8 (W) lub (B) 5,0 6, Jednostki wewnętrzne RAI, MULTI, kasetonowe RAI-25NH5A 2,5 3,5 752 RAI-35NH5A 3,5 4,8 806 RAI-50NH5A 5,0 6,5 857 RAI-ECPM panel dla RAI Jednostki wewnętrzne RAD, MULTI, kanałowe RAD-18NH7A 1,8 2,5 605 RAD-25NH7A 2,5 3,5 644 RAD-35NH7A 3,5 4,8 761 RAD-50NH7A 5,0 6,5 905 strona 17/34

18 9. Klimatyzatory serii SET-FREE VRF 9.1 Jednostki wewnętrzne RCI, kasetonowe 4-kierunkowe RCI-1.0FSN2E 2,8 3,2 852 RCI-1.5FSN2E 4,5 5,0 875 RCI-2.0FSN2E 5,6 6,3 921 RCI-2.5FSN2E 7,1 8,5 999 RCI-3.0FSN2E 8,0 9, RCI-4.0FSN2E 11,2 12, RCI-5.0FSN2E 14,0 16, RCI-6.0FSN2E 16,0 18, Jednostki wewnętrzne RCIM, kasetonowe mini, 4-kierunkowe RCIM-1.0FSN2 2,8 3,2 869 RCIM-1.5FSN2 4,5 5,0 894 RCIM-2.0FSN2 5,6 6,3 932 Panele dla urządzeń kasetonowych 4-kierunkowych EUR P-N23NA dla RCI 950 x 950 mm 251 P-N23WAM dla RCIM 700 x 700 mm 249 strona 18/34

19 9.3 Jednostki wewnętrzne RPC, podsufitowe RPC-2.0FSN2E 5,6 6,3 926 RPC-2.5FSN2E 7,1 8, RPC-3.0FSN2E 8,0 9, RPC-4.0FSN2E 11,2 12, RPC-5.0FSN2E 14,0 16, RPC-6.0FSN2E 16,0 18, Jednostki wewnętrzne RPK, ścienne RPK-1.0FSN2M 2,8 3,2 732 RPK-1.5FSN2M 4,5 5,0 757 RPK-2.0FSN2M 5,6 6,3 999 RPK-2.5FSN2M 7,1 8, RPK-3.0FSN2M 8,0 9, RPK-4.0FSN2M 11,2 12, strona 19/34

20 9.5 Jednostki wewnętrzne RPIM, kanałowe Wersja kompaktowa, wyciszona RPIM-0.8FSN2E 2,2 2,5 780 RPIM-1.0FSN2E 2,8 3,2 814 RPIM-1.5FSN2E 4,5 5, Jednostki wewnętrzne RPI, kanałowe RPI-0.8FSN2E 2,2 2,5 782 RPI-1.0FSN2E 2,8 3,2 816 RPI-1.5FSN2E 4,5 5,0 860 RPI-2.0FSN2E 5,6 6,3 890 RPI-2.5FSN2E 7,1 8,5 938 RPI-3.0FSN2E 8,0 9, RPI-4.0FSN2E 11,2 12, RPI-5.0FSN2E 14,0 16, RPI-6.0FSN2E 16,0 18, RPI-8.0FSN2E 22,4 25, RPI-10.0FSN2E 28,0 31, strona 20/34

21 9.7 Jednostki wewnętrzne RPF, przypodłogowe z obudową RPF-1.0FSNE 2,8 3,2 937 RPF-1.5FSNE 4,5 5,0 971 RPF-2.0FSNE 5,6 6, RPF-2.5FSNE 7,1 8, Jednostki wewnętrzne RPFI, przypodłogowe bez obudowy RPFI-1.0FSNE 2,8 3,2 888 RPFI-1.5FSNE 4,5 5,0 914 RPFI-2.0FSNE 5,6 6,3 990 RPFI-2.5FSNE 7,1 8, strona 21/34

22 9.9 Jednostki wewnętrzne RCD, kasetonowe 2-kierunkowe RCD-1.0FSN 2,8 3,2 927 RCD-1.5FSN 4,5 5, RCD-2.0FSN 5,6 6, RCD-2.5FSN 7,1 8, RCD-3.0FSN 8,0 9, RCD-4.0FSN 11,2 12, RCD-5.0FSN 14,0 16, Panele dla urządzeń kasetonowych 2-kierunkowych EUR P-N23DNA1 dla RCD x 1100 mm 359 P-N46DNA1 dla RCD x 1660 mm 382 strona 22/34

23 9.10 Jednostki zewnętrzne SET-FREE Mini-VRF, system 2-rurowy Zasilanie RAS-3FSVNE 230/1/50 8,0 9, RAS-4FSVNE 230/1/50 11,2 12, RAS-5FSVNE 230/1/50 14,0 16, RAS-5FSN /3/50 14,0 16, Jednostki zewnętrzne SET-FREE VRF, system 2-rurowy, seria FSNM RAS-8FSNM 22,4 25, RAS-10FSNM 28,0 31, RAS-12FSNM 33,5 37, strona 23/34

24 9.12 Jednostki zewnętrzne SET-FREE VRF, system 2- lub 3-rurowy, seria FSXN Moduły składowe Zestaw połączeniowy chłodnicza grzewcza RAS-8FSXN ,4 25, RAS-10FSXN ,0 31, RAS-12FSXN ,5 37, RAS-14FSXN ,0 45, RAS-16FSXN ,0 50, RAS-18FSXN ,0 56, RAS-20FSXN HP MC-20AN 56,0 63, RAS-22FSXN HP MC-20AN 61,5 69, RAS-24FSXN HP MC-20AN 69,0 77, RAS-26FSXN HP MC-21AN 73,0 82, RAS-28FSXN HP MC-21AN 80,0 90, RAS-30FSXN HP MC-21AN 85,0 95, RAS-32FSXN HP MC-21AN 90,0 100, RAS-34FSXN HP MC-21AN 95,0 106, RAS-36FSXN HP MC-21AN 100,0 112, RAS-38FSXN HP MC-30AN 109,0 118, RAS-40FSXN HP MC-30AN 112,0 125, RAS-42FSXN HP MC-30AN 118,0 132, RAS-44FSXN HP MC-30AN 125,0 140, RAS-46FSXN HP MC-30AN 132,0 145, RAS-48FSXN HP MC-30AN 136,0 150, RAS-50FSXN HP MC-30AN 140,0 155, RAS-52FSXN HP MC-30AN 145,0 160, RAS-54FSXN HP MC-30AN 150,0 165, Jednostki zewnętrzne SET-FREE VRF, system 2-rurowy, seria FSN2 RAS-8FSN2 22,4 25, RAS-10FSN2 28,0 31, RAS-12FSN2 33,5 37, RAS-14FSN2 40,0 45, RAS-16FSN2 45,0 50, RAS-18FSN2 50,4 56, RAS-20FSN2 56,0 63, RAS-24FSN2 69,0 77, RAS-28FSN2 80,0 90, RAS-32FSN2 90,0 100, RAS-36FSN2 101,0 113, RAS-42FSN2 118,0 132, RAS-48FSN2 135,0 150, strona 24/34

25 WYDAJNOŚC 10. Klimatyzatory serii UTOPIA ES układy MULTI-SPLIT Dostępna gama jednostek wewnętrznych jak dla układu SET-FREE VRF Idealne rozwiązanie dla pojedynczych pomieszczeń o dużej powierzchni. UWAGA! Układy MULTI-SPLIT na bazie serii UTOPIA ES mogą współpracować tylko z jednym sterownikiem. Oznacza to, że wszystkie jednostki wewnętrzne pracują w tym samym trybie, z jednakową nastawą temperatury i prędkości nawiewu. Możliwe kombinacje: Seria UTOPIA ES ILOŚĆ JEDNOSTEK WEWNĘTRZNYCH HP HP HP HP HP HP Jednostki zewnętrzne serii UTOPIA ES chłodnicza strona 25/34 grzewcza RAS-2HVRN1 5,0 5, RAS-2.5HVRN1 6,0 7, RAS-3HVRNS 7,1 8, RAS-4HVRNS1E 10,0 11, RAS-5HVRNS1E 12,5 14, RAS-6HVRNS1E 14,0 16, RAS-8HRNSE 20,0 22, RAS-10HRNSE 25,0 28,

26 WYDAJNOŚĆ 11 Klimatyzatory serii UTOPIA IVX układy MULTI-SPLIT Dostępna gama jednostek wewnętrznych jak dla układu SET-FREE VRF, Możliwość indywidualnego sterowania jednostkami wewnętrznymi. Możliwe kombinacje: ILOŚĆ JEDNOSTEK WEWNĘTRZNYCH HP HP HP HP HP HP HP strona 26/34

27 Jednostki zewnętrzne serii IVX RAS-3HVRNME 7,1 8, RAS-4HVRNM1E 10,0 11, RAS-5HVRNM1E 12,5 14, RAS-6HVRNM1E 14,0 16, RAS-4HRNM1E 10,0 11, RAS-5HRNM1E 12,5 14, RAS-6HRNM1E 14,0 16, RAS-8HRNM 20,0 22, RAS-10HRNM 25,0 28, RAS-12HRNM 30,0 33, Trójniki i rozdzielacze dla układów MULTI-SPLIT serii UTOPIA ES oraz IVX EUR TE-03N 58 TE-04N 58 TE-56N 58 TE-08N 107 TE-10N 107 TRE-06N 178 QE-810N 207 TRE-810N 196 Trójniki i rozdzielacze dla systemu VRF EUR E-102SN2 107 E-162SN2 140 E-242SN2 188 E-302SN2 221 strona 27/34

28 EUR E-84HSN1 228 EUR E-52XN2 107 E-102XN2 146 E-162XN2 198 E-202XN2 226 E-242XN2 261 E-302XN Skrzynki przełączne dla systemu VRF 3-rurowego EUR CH-4.0NE 687 CH-8.0NE 829 CH-12.0NE CH-6.0N1 667 CH-10.0N1 880 strona 28/34

29 14 Akcesoria EUR Przewodowy sterownik naścienny z timerem 7-dniowym 149 PC-LH3A Pilot zdalnego sterowania 115 PSC-5HR Przekaźnik H-LINK PSC-A16RS Sterownik centralny do 16 urządzeń (tylko ON/OFF) 737 PSC-64AS Sterownik centralny do 160 urządzeń 817 PSC-A1T Timer dla sterowników PSC-A64S oraz 280 PSC-6RAD Interfejs do podłaczenia klimatyzatorów serii RAC z systemem H-LINK 123 PC-ARH Przewodowy sterownik naścienny - uproszczony 117 PC-ALH Odbiornik podczerwieni (dla RCI na panel) 136 PC-ALHD Odbiornik podczerwieni (dla RCD na panel) 132 PC-ALHZ Odbiornik podczerwieni (dla RCI, RCD, RPC, RPI, RPK, RPF(I) naścienny) 165 PC-ALHC Odbiornik podczerwieni (dla RCIM na panel) 165 DBS-12L Króciec do odprowadzenia skroplin z jednostki zewnętrznej (2-3)HVRN(M)(1)(S) 16 DBS-26 Króciec do odprowadzenia skroplin z jednostki zewnętrznej 17 DBS-TP10A Króciec do odprowadzenia skroplin z jednostki zewnętrznej serii FSXN - PRC-10E1 Kabel do sterownika, 2-żyłowy, 10 metrów 25 PRC-15E1 Kabel do sterownika, 2-żyłowy, 15 metrów 33 PRC-20E1 Kabel do sterownika, 2-żyłowy, 20 metrów 46 PRC-30E1 Kabel do sterownika, 2-żyłowy, 30 metrów 63 PCC1A Kabel połączeniowy, 3-żyłowy (O/D) 25 THM-R2AE Zdalny czujnik temperatury (THM4) 27 CS-NET WEB v.2 Program komputerowy do sterowania centralnego + interfejs HARC-WEB Service Tools v PM001-GW Interfejs do połączenia systemu CS-NET z licznikiem zużycia energii (tylko chillery) TS001 Dotykowy wyświetlacz sterujący, HARC-BX (A lub B) Interfejs LonWorks dla systemów BMS HC-A32MB Interfejs Modbus dla systemów BMS HC-A64BNP Interfejs BACNet dla systemów BMS - PC-A1IO Interfejs to sterowania zewnętrznymi urządzeniami 833 KNX001 Interfejs do połączenia systemu CS-NET WEB z systemami KNX HC-A160SMS Interfejs SMS dla sieci GSM HC-A16KNX Interfejs KNX dla systemów BMS B-23H4 Adapter dla filtra pochłaniającego zapachy (RCI) 382 F-23L4-K Filtr antybakteryjny (RCI) 273 F-23L4-D Filtr pochłaniający zapachy (RCI 1.5 ~ 2.5) 502 F-46L4-D Filtr pochłaniający zapachy (RCI 3.0 ~ 6.0) 667 PDF-23C3 Kołnierz do podłączenia kanału nawiewnego (RCI 1.0 ~ 2.5) (tylko z opcją PI-23LS5) 170 PDF-46C3 Kołnierz do podłączenia kanału nawiewnego (RCI 3.0 ~ 6.0) 170 OACI-232 Zestaw do doprowadzenia świeżego powietrza (tylko RCI) 457 PD-75 Kołnierz do doprowadzenia świeżego powietrza (RCI, RCIM) 127 PI-23LS5 Zaślepka nawiewu dla RCI 50 TKCI-232 Trójnik dla zestawu świeżego powietrza (również dla połączenia KPI + RCI) 239 SPX-RCK3 Przewodowy sterownik naścienny dla serii RAC 47 strona 29/34

30 15 Jednostki zewnętrzne z wentylatorem odśrodkowym RASC-3HVRNE 7,1 8, RASC-5HVRNE 12,5 14, RASC-10HRNE 23,0 25, Moduły wentylacyjne KPI z odzyskiem ciepła EUR KPI-252E2E 200 m 3 /h Celuloidowy wymiennik krzyżowy KPI-502E2E 500 m 3 /h Celuloidowy wymiennik krzyżowy KPI-802E2E 800 m 3 /h Celuloidowy wymiennik krzyżowy KPI-1002E2E 1000 m 3 /h Celuloidowy wymiennik krzyżowy KPI-1502E2E 1500 m 3 /h Celuloidowy wymiennik krzyżowy KPI-2002E2E 2000 m 3 /h Celuloidowy wymiennik krzyżowy KPI-502H2E 500 m 3 /h Aluminiowy wymiennik krzyżowy KPI-802H2E 800 m 3 /h Aluminiowy wymiennik krzyżowy KPI-1002H2E 1000 m 3 /h Aluminiowy wymiennik krzyżowy KPI-1502H2E 1500 m 3 /h Aluminiowy wymiennik krzyżowy KPI-2002H2E 2000 m 3 /h Aluminiowy wymiennik krzyżowy KPI-3002H1E 3000 m 3 /h Aluminiowy wymiennik krzyżowy strona 30/34

31 Opcje dla modułów wentylacyjnych KPI EUR ER ER ER ER ER HR HR HR HR HR STL L600 Tłumik akustyczny 255 STL L600 Tłumik akustyczny 306 STL L600 Tłumik akustyczny 322 STL L600 Tłumik akustyczny 341 STL L600 Tłumik akustyczny 357 strona 31/34

32 17 Pompy ciepła powietrze-woda serii YUTAKI S Możliwość podgrzewania wody do temperatury 48ºC, Wewnętrzny moduł hydrauliczny połączony z jednostką zewnętrzną, Możliwość chłodzenia wody do temperatury 7ºC (współpraca z klimakonwektorami), Wbudowana pompa cyrkulacyjna, Jednostki zewnętrzne serii UTOPIA ES lub IVX z systemem INVERTER, Możliwość pracy w trybie grzania do temperatury zewnętrznej: -15ºC (dla modelu 3 HP) -20ºC (dla modelu 4/5 HP) Dostępne modele z dodatkową grzałką elektryczną 4,5 lub 6,0 kw, Bezprzewodowy termostat pomieszczeniowy w zestawie, Współczynnik COP do 4,05. Opcje dla pomp ciepła serii YUTAKI S AF-BCK-01 AF-DPK-NH AF-DPK-WH Moduł do podłączenia boilera Taca ociekowa dla urządzeń bez grzałki elektrycznej Taca ociekowa dla urządzeń z grzałką elektryczną EUR RWM-3.0FSN3E RAS-3HVRNME-AF RWM-4.0FSN3E RAS-4HVRNME-AF RWM-5.0FSN3E RAS-5HVRNME-AF RWM-6.0FSN3E RAS-6HVRNME-AF RWM-4.0FSN3E RAS-4HRNME-AF RWM-5.0FSN3E RAS-5HRNME-AF RWM-6.0FSN3E RAS-6HRNME-AF strona 32/34

33 18 Pompy ciepła powietrze-woda serii YUTAKI M Możliwość podgrzewania wody do temperatury 55ºC, Urządzenie kompaktowe (nie ma potrzeby stosowania modułów wewnętrznych), Opcjonalny wbudowany moduł pompowy, Współczynnik COP do 4,28 Możliwość pracy w trybie grzania do temperatury zewnętrznej -20C, Pompy ciepła serii YUTAKI M Zasilanie RHUE-3AVHN 230/1/50-7,1 RHUE-4AVHN 230/1/50-9,2 RHUE-5AVHN 230/1/50-11,4 RHUE-5AHN /3/50-11,4 RHUE-6AVHN RHUE-6AHN Opcje dla pomp ciepła serii YUTAKI M CCW11 Zestaw pompowy 1 CCW21 Zestaw pompowy 2 RMPID1 Sterownik EH61 Grzałka elektryczna 6kW BDHM1 Sprzęgło hydrauliczne VID3V1 Zawór 3-drogowy CDH2Z1 ASMSH1 EUR strona 33/34

34 19 Agregaty wody lodowej serii SAMURAI W ofercie posiadamy gamę agregatów wody lodowej HITACHI serii SAMURAI. Dostępne są następujące wersje: o ze skraplaczem chłodzonym powietrzem - RCUE AG2, wydajność kw RCUE AG2B, wydajność kw o ze skraplaczem chłodzonym wodą - RCUE WG2, wydajność kw o ze skraplaczem zdalnym - RCUE CLG, wydajność kw Wszystkie agregaty wyposażone są w śrubowe sprężarki HITACHI. strona 34/34
