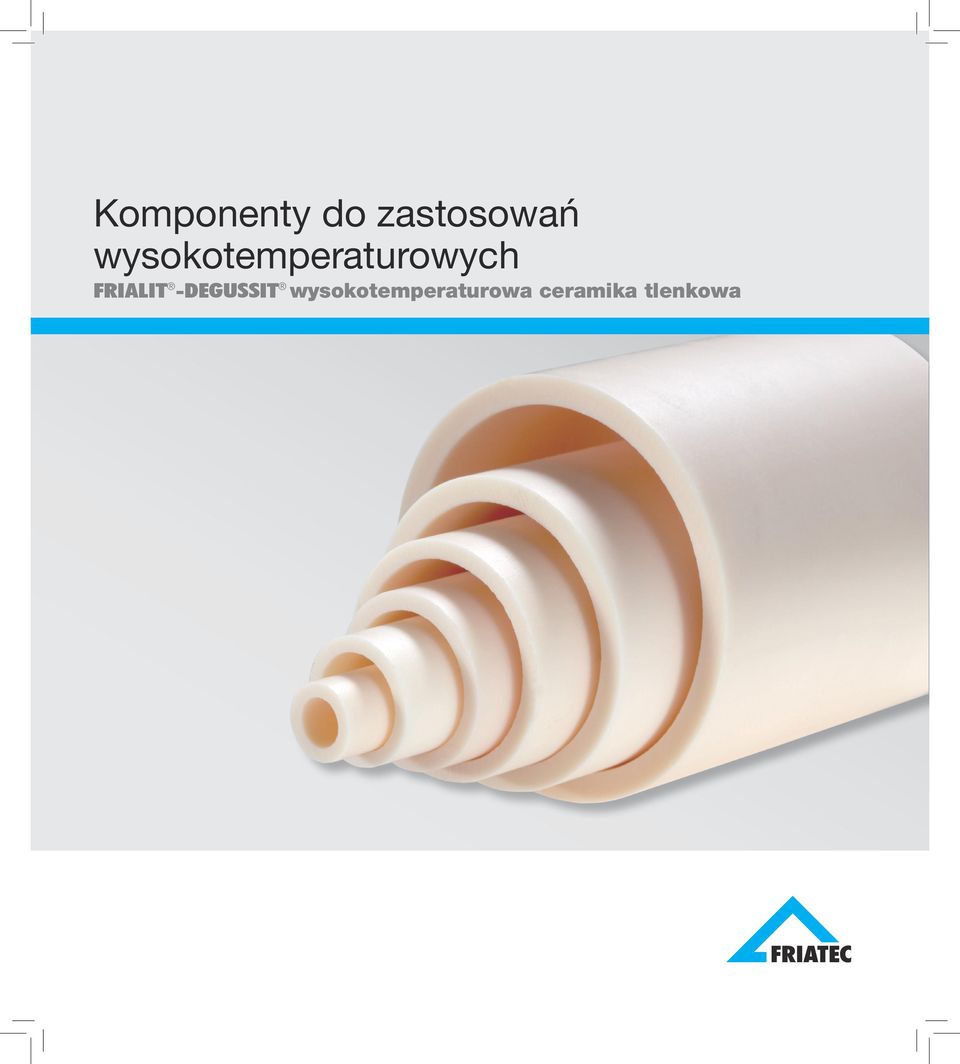

1 Komponenty do zastosowań wysokotemperaturowych FRIALIT -DEGUSSIT wysokotemperaturowa ceramika tlenkowa

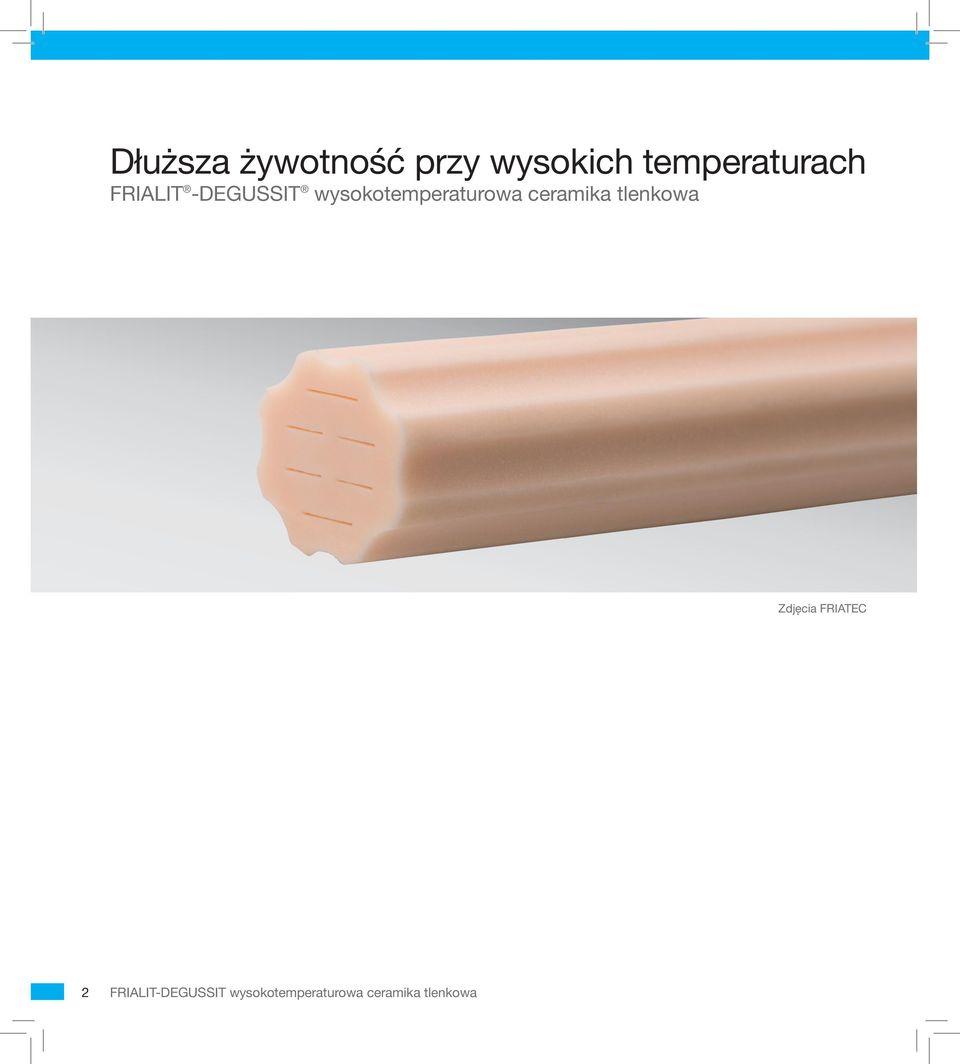

2 Dłuższa żywotność przy wysokich temperaturach FRIALIT -DEGUSSIT wysokotemperaturowa ceramika tlenkowa 2

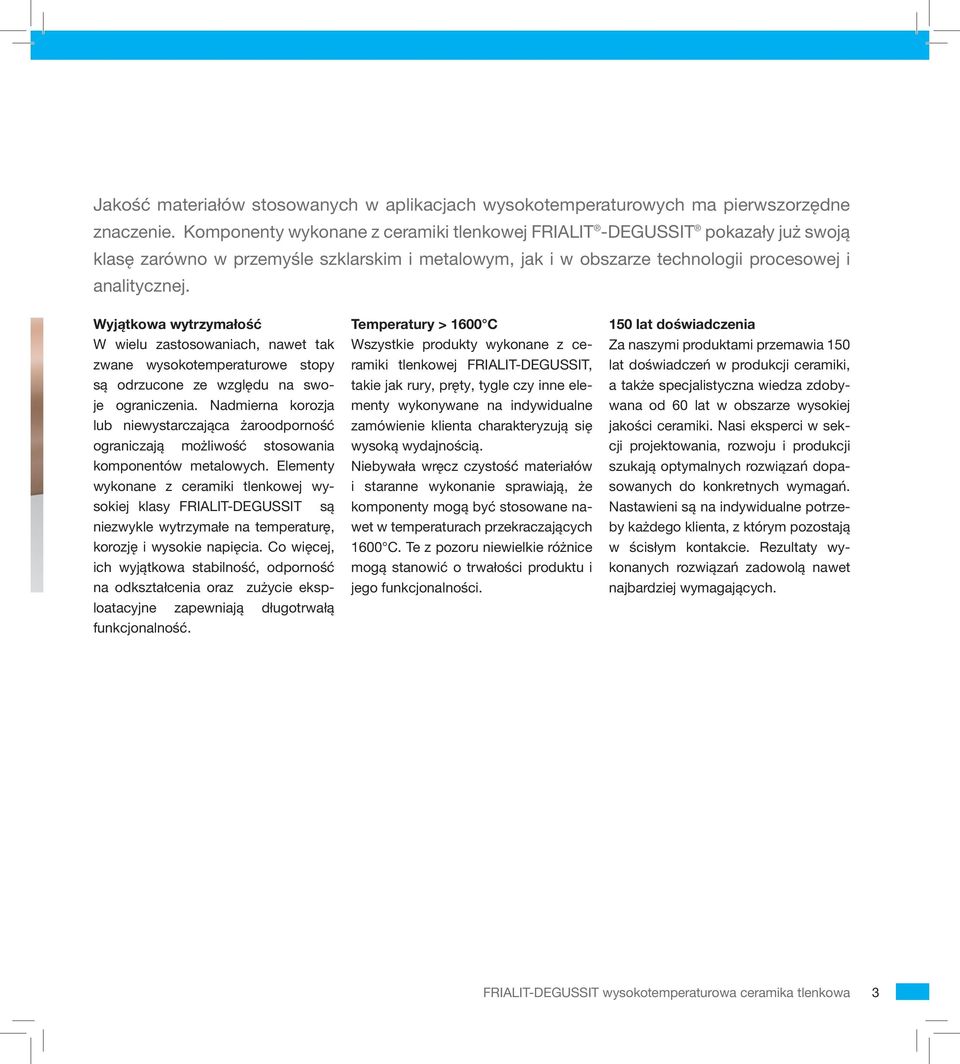

3 Jakość materiałów stosowanych w aplikacjach wysokotemperaturowych ma pierwszorzędne znaczenie. Komponenty wykonane z ceramiki tlenkowej FRIALIT -DEGUSSIT pokazały już swoją klasę zarówno w przemyśle szklarskim i metalowym, jak i w obszarze technologii procesowej i analitycznej. Wyjątkowa wytrzymałość W wielu zastosowaniach, nawet tak zwane wysokotemperaturowe stopy są odrzucone ze względu na swoje ograniczenia. Nadmierna korozja lub niewystarczająca żaroodporność ograniczają możliwość stosowania komponentów metalowych. Elementy wykonane z ceramiki tlenkowej wysokiej klasy FRIALIT-DEGUSSIT są niezwykle wytrzymałe na temperaturę, korozję i wysokie napięcia. Co więcej, ich wyjątkowa stabilność, odporność na odkształcenia oraz zużycie eksploatacyjne zapewniają długotrwałą funkcjonalność. Temperatury > 1600 C Wszystkie produkty wykonane z ceramiki tlenkowej FRIALIT-DEGUSSIT, takie jak rury, pręty, tygle czy inne elementy wykonywane na indywidualne zamówienie klienta charakteryzują się wysoką wydajnością. Niebywała wręcz czystość materiałów i staranne wykonanie sprawiają, że komponenty mogą być stosowane nawet w temperaturach przekraczających 1600 C. Te z pozoru niewielkie różnice mogą stanowić o trwałości produktu i jego funkcjonalności. 150 lat doświadczenia Za naszymi produktami przemawia 150 lat doświadczeń w produkcji ceramiki, a także specjalistyczna wiedza zdobywana od 60 lat w obszarze wysokiej jakości ceramiki. Nasi eksperci w sekcji projektowania, rozwoju i produkcji szukają optymalnych rozwiązań dopasowanych do konkretnych wymagań. Nastawieni są na indywidualne potrzeby każdego klienta, z którym pozostają w ścisłym kontakcie. Rezultaty wykonanych rozwiązań zadowolą nawet najbardziej wymagających. 3

Wyjątkowa wytrzymałość W wielu zastosowaniach, nawet tak zwane wysokotemperaturowe stopy są odrzucone ze względu na swoje ograniczenia.

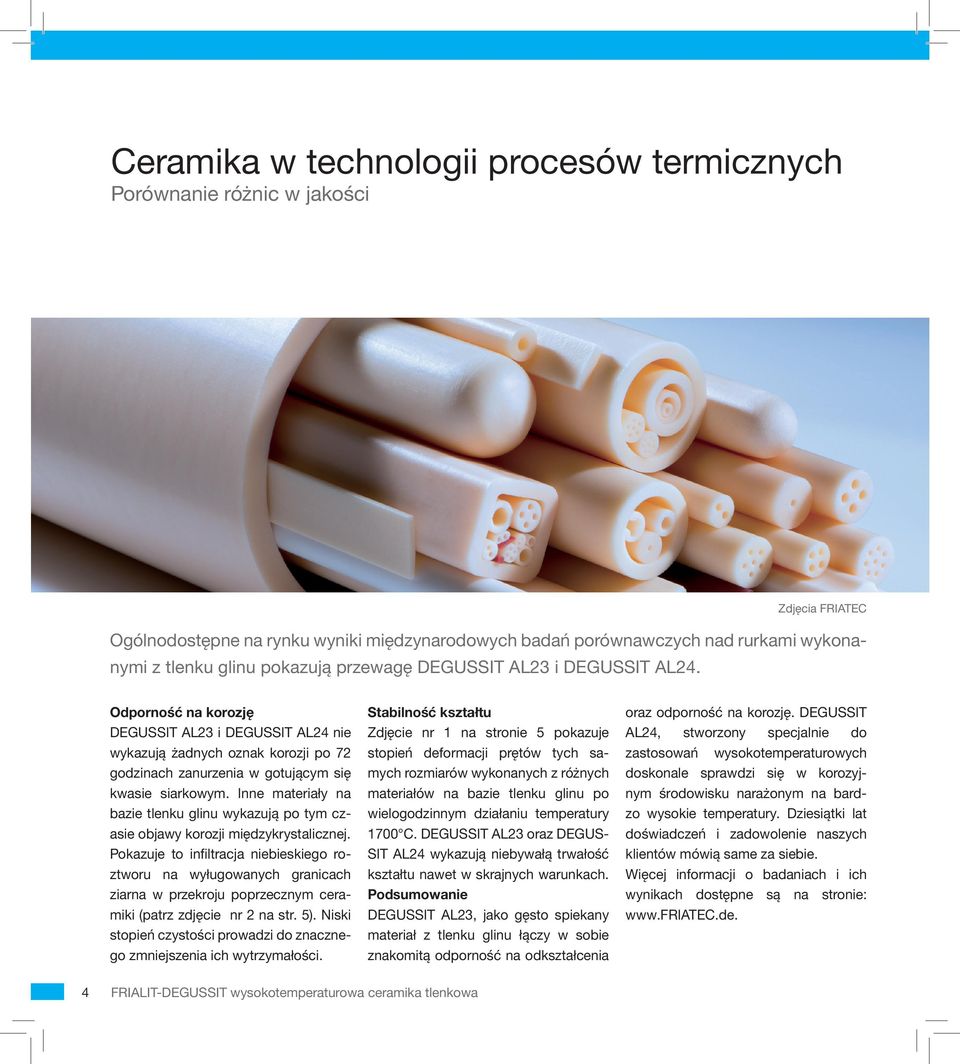

4 Ceramika w technologii procesów termicznych Porównanie różnic w jakości Ogólnodostępne na rynku wyniki międzynarodowych badań porównawczych nad rurkami wykonanymi z tlenku glinu pokazują przewagę DEGUSSIT AL23 i DEGUSSIT AL24. Odporność na korozję DEGUSSIT AL23 i DEGUSSIT AL24 nie wykazują żadnych oznak korozji po 72 godzinach zanurzenia w gotującym się kwasie siarkowym. Inne materiały na bazie tlenku glinu wykazują po tym czasie objawy korozji międzykrystalicznej. Pokazuje to infiltracja niebieskiego roztworu na wyługowanych granicach ziarna w przekroju poprzecznym ceramiki (patrz zdjęcie nr 2 na str. 5). Niski stopień czystości prowadzi do znacznego zmniejszenia ich wytrzymałości. Stabilność kształtu Zdjęcie nr 1 na stronie 5 pokazuje stopień deformacji prętów tych samych rozmiarów wykonanych z różnych materiałów na bazie tlenku glinu po wielogodzinnym działaniu temperatury 1700 C. DEGUSSIT AL23 oraz DEGUS- SIT AL24 wykazują niebywałą trwałość kształtu nawet w skrajnych warunkach. Podsumowanie DEGUSSIT AL23, jako gęsto spiekany materiał z tlenku glinu łączy w sobie znakomitą odporność na odkształcenia oraz odporność na korozję. DEGUSSIT AL24, stworzony specjalnie do zastosowań wysokotemperaturowych doskonale sprawdzi się w korozyjnym środowisku narażonym na bardzo wysokie temperatury. Dziesiątki lat doświadczeń i zadowolenie naszych klientów mówią same za siebie. Więcej informacji o badaniach i ich wynikach dostępne są na stronie: 4

Inne materiały na bazie tlenku glinu wykazują po tym czasie objawy korozji międzykrystalicznej.

5 1 Deformacja prętów przy wysokich temperaturach. Z tyłu DEGUSSIT AL24 oraz DEGUSSIT AL23. Z przodu komponenty innych producentów. 2 DEGUSSIT AL23 posiada najwyższy stopień trwałości. 1 AL24 AL23 2 AL Tygle i łódki z DEGUSSIT AL23. 5

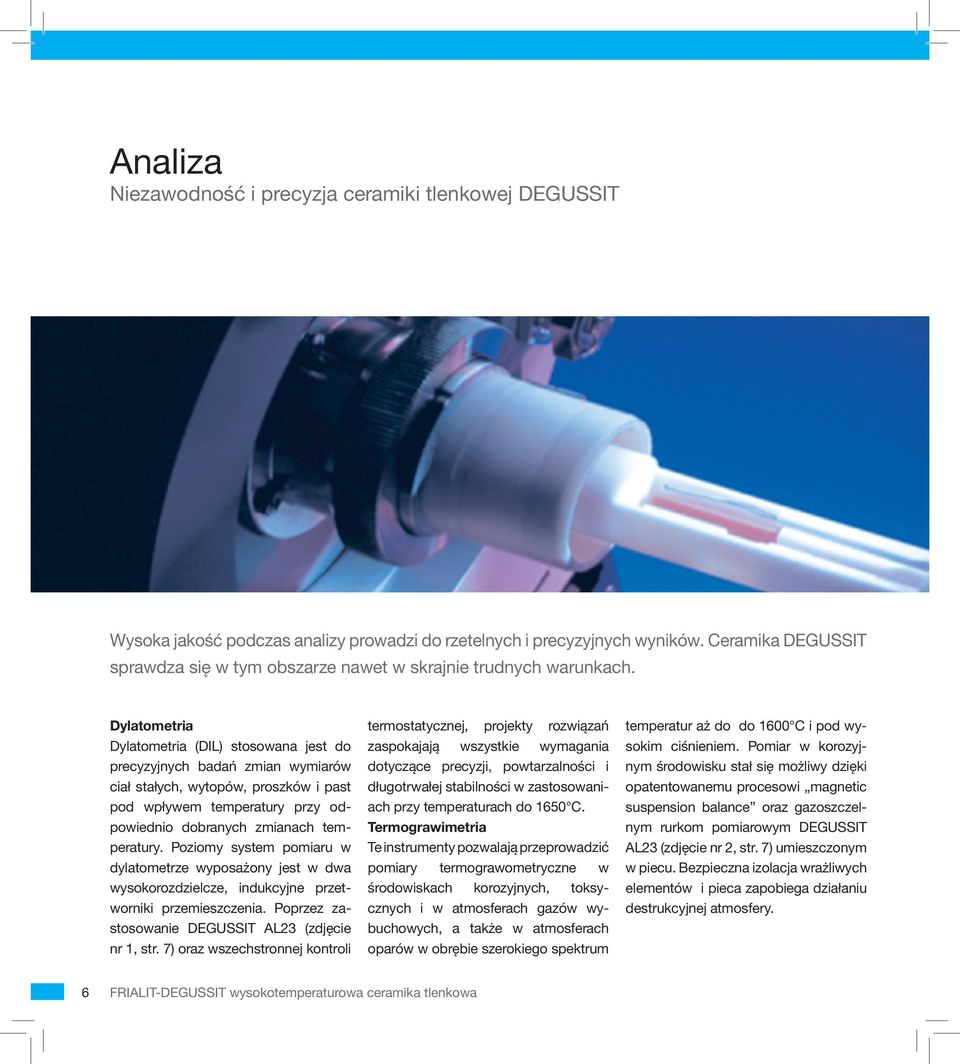

6 Analiza Niezawodność i precyzja ceramiki tlenkowej DEGUSSIT Wysoka jakość podczas analizy prowadzi do rzetelnych i precyzyjnych wyników. Ceramika DEGUSSIT sprawdza się w tym obszarze nawet w skrajnie trudnych warunkach. Dylatometria Dylatometria (DIL) stosowana jest do precyzyjnych badań zmian wymiarów ciał stałych, wytopów, proszków i past pod wpływem temperatury przy odpowiednio dobranych zmianach temperatury. Poziomy system pomiaru w dylatometrze wyposażony jest w dwa wysokorozdzielcze, indukcyjne przetworniki przemieszczenia. Poprzez zastosowanie DEGUSSIT AL23 (zdjęcie nr 1, str. 7) oraz wszechstronnej kontroli termostatycznej, projekty rozwiązań zaspokajają wszystkie wymagania dotyczące precyzji, powtarzalności i długotrwałej stabilności w zastosowaniach przy temperaturach do 1650 C. Termograwimetria Te instrumenty pozwalają przeprowadzić pomiary termograwometryczne w środowiskach korozyjnych, toksycznych i w atmosferach gazów wybuchowych, a także w atmosferach oparów w obrębie szerokiego spektrum temperatur aż do do 1600 C i pod wysokim ciśnieniem. Pomiar w korozyjnym środowisku stał się możliwy dzięki opatentowanemu procesowi magnetic suspension balance oraz gazoszczelnym rurkom pomiarowym DEGUSSIT AL23 (zdjęcie nr 2, str. 7) umieszczonym w piecu. Bezpieczna izolacja wrażliwych elementów i pieca zapobiega działaniu destrukcyjnej atmosfery. 6

Dylatometria Dylatometria (DIL) stosowana jest do precyzyjnych badań zmian wymiarów ciał stałych, wytopów, proszków i past pod wpływem temperatury przy odpowiednio dobranych zmianach temperatury.

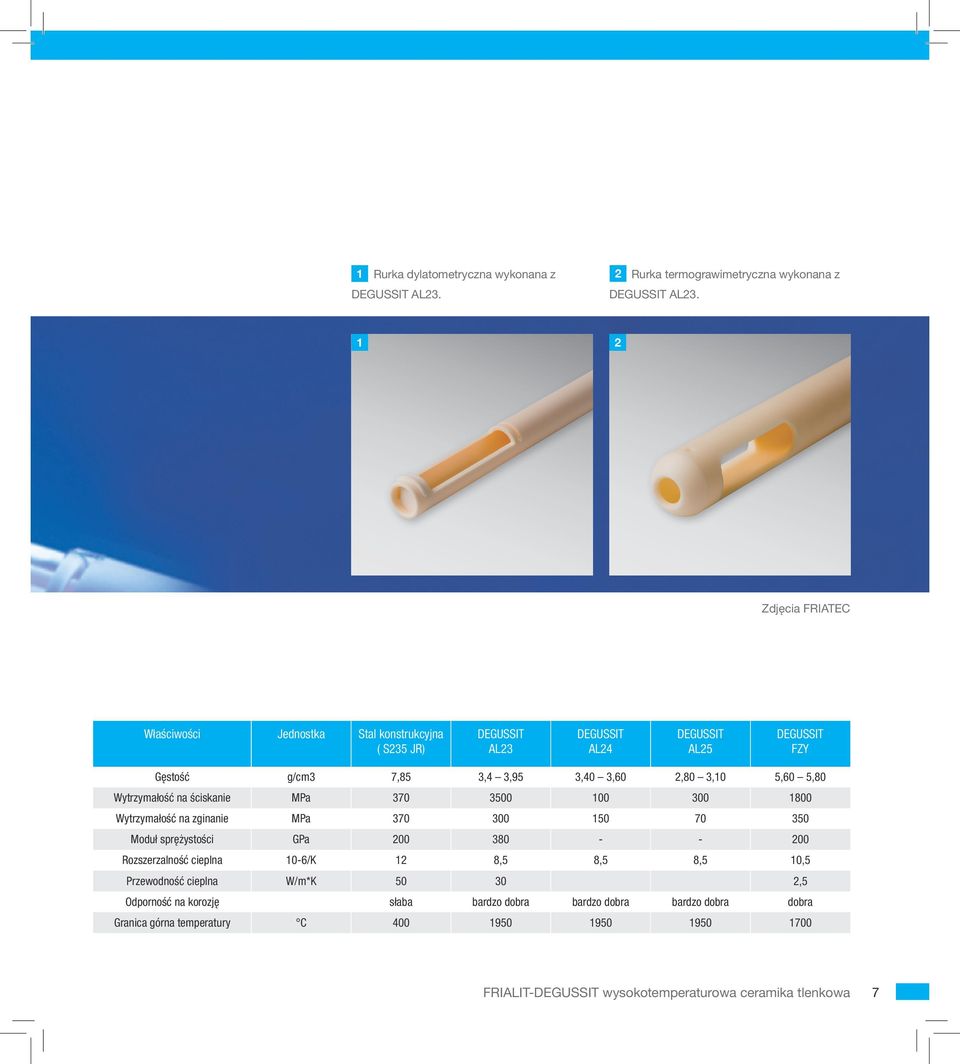

7 1 Rurka dylatometryczna wykonana z 2 Rurka termograwimetryczna wykonana z DEGUSSIT AL23. DEGUSSIT AL Właściwości Jednostka Stal konstrukcyjna ( S235 JR) DEGUSSIT AL23 DEGUSSIT AL24 DEGUSSIT AL25 DEGUSSIT FZY Gęstość g/cm3 7,85 3,4 3,95 3,40 3,60 2,80 3,10 5,60 5,80 Wytrzymałość na ściskanie MPa Wytrzymałość na zginanie MPa Moduł sprężystości GPa Rozszerzalność cieplna 10-6/K 12 8,5 8,5 8,5 10,5 Przewodność cieplna W/m*K ,5 Odporność na korozję słaba bardzo dobra bardzo dobra bardzo dobra dobra Granica górna temperatury C

1 2 Właściwości Jednostka Stal konstrukcyjna ( S235 JR) DEGUSSIT AL23 DEGUSSIT AL24 DEGUSSIT AL25 DEGUSSIT FZY Gęstość g/cm3 7,85 3,4 3,95 3,40 3,60 2,80

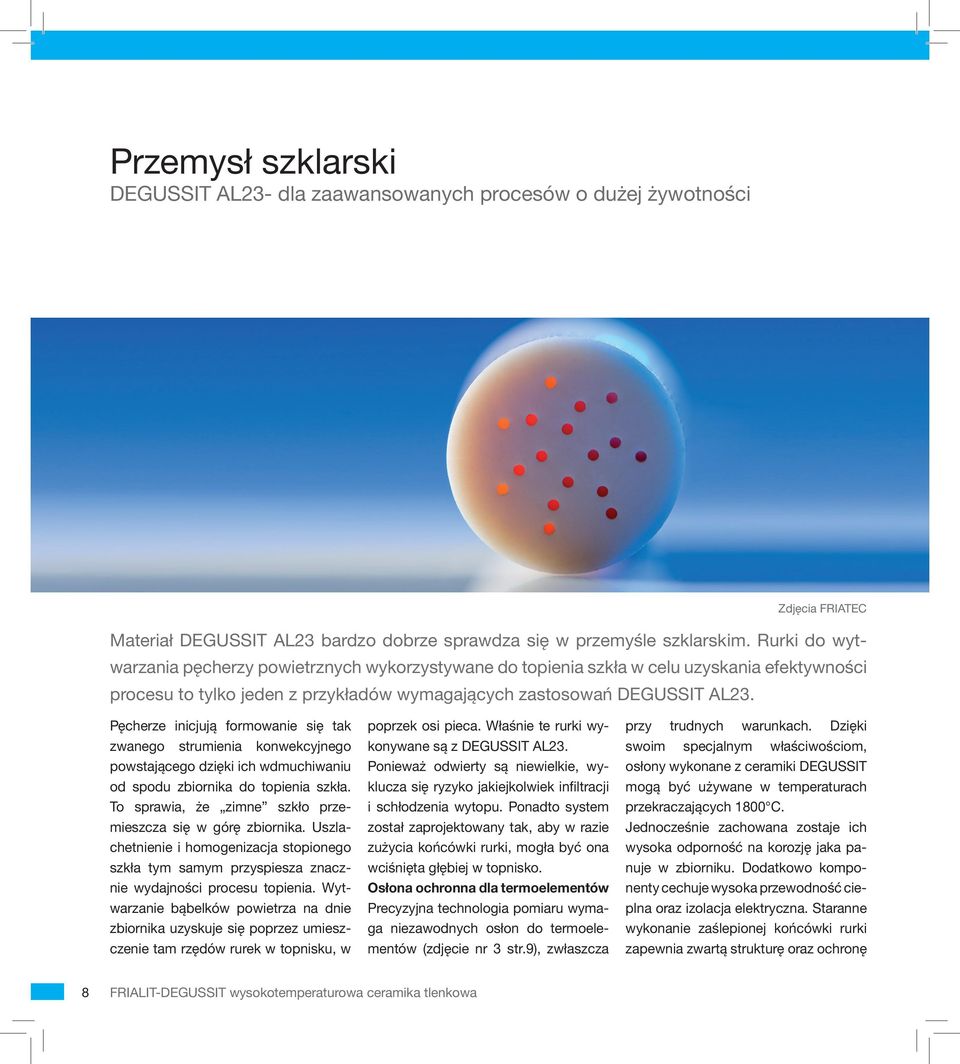

8 Przemysł szklarski DEGUSSIT AL23- dla zaawansowanych procesów o dużej żywotności Materiał DEGUSSIT AL23 bardzo dobrze sprawdza się w przemyśle szklarskim. Rurki do wytwarzania pęcherzy powietrznych wykorzystywane do topienia szkła w celu uzyskania efektywności procesu to tylko jeden z przykładów wymagających zastosowań DEGUSSIT AL23. Pęcherze inicjują formowanie się tak zwanego strumienia konwekcyjnego powstającego dzięki ich wdmuchiwaniu od spodu zbiornika do topienia szkła. To sprawia, że zimne szkło przemieszcza się w górę zbiornika. Uszlachetnienie i homogenizacja stopionego szkła tym samym przyspiesza znacznie wydajności procesu topienia. Wytwarzanie bąbelków powietrza na dnie zbiornika uzyskuje się poprzez umieszczenie tam rzędów rurek w topnisku, w poprzek osi pieca. Właśnie te rurki wykonywane są z DEGUSSIT AL23. Ponieważ odwierty są niewielkie, wyklucza się ryzyko jakiejkolwiek infiltracji i schłodzenia wytopu. Ponadto system został zaprojektowany tak, aby w razie zużycia końcówki rurki, mogła być ona wciśnięta głębiej w topnisko. Osłona ochronna dla termoelementów Precyzyjna technologia pomiaru wymaga niezawodnych osłon do termoelementów (zdjęcie nr 3 str.9), zwłaszcza przy trudnych warunkach. Dzięki swoim specjalnym właściwościom, osłony wykonane z ceramiki DEGUSSIT mogą być używane w temperaturach przekraczających 1800 C. Jednocześnie zachowana zostaje ich wysoka odporność na korozję jaka panuje w zbiorniku. Dodatkowo komponenty cechuje wysoka przewodność cieplna oraz izolacja elektryczna. Staranne wykonanie zaślepionej końcówki rurki zapewnia zwartą strukturę oraz ochronę 8

Pęcherze inicjują formowanie się tak zwanego strumienia konwekcyjnego powstającego dzięki ich wdmuchiwaniu od spodu zbiornika do topienia szkła.

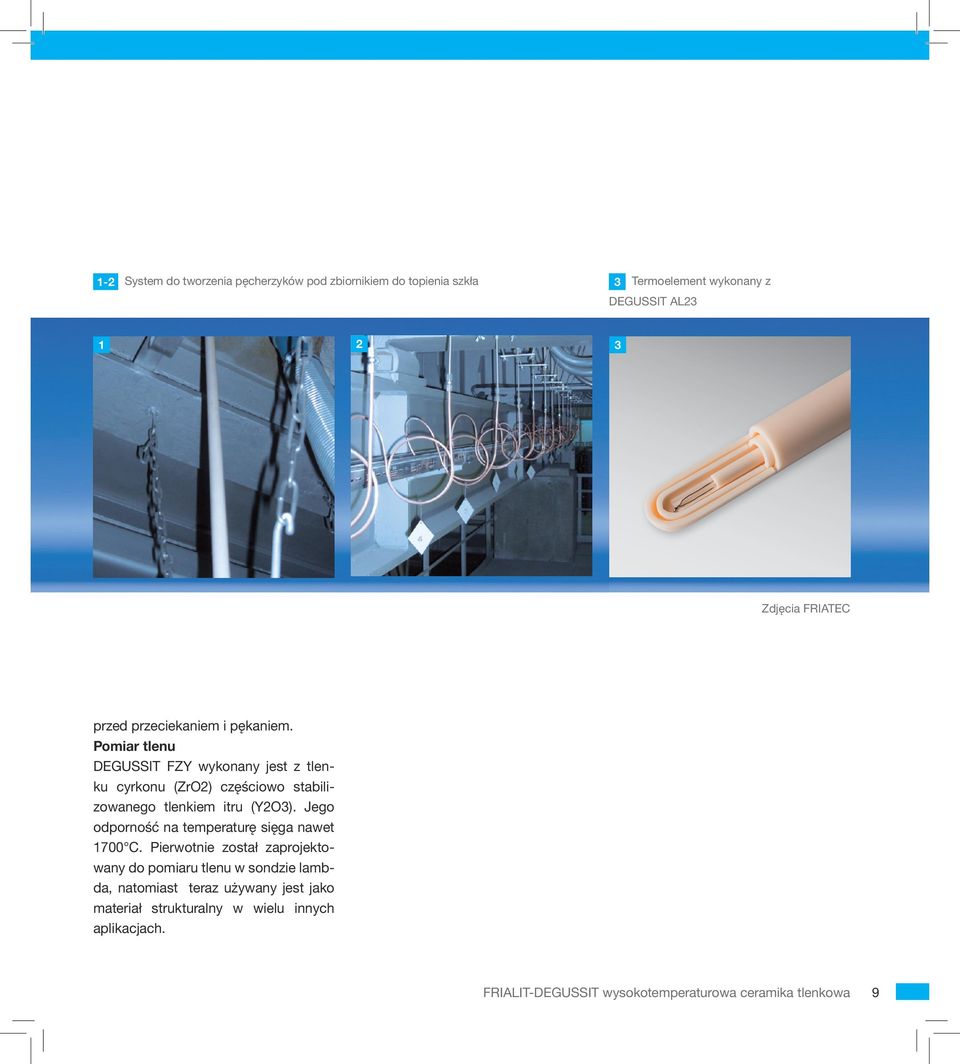

9 1-2 System do tworzenia pęcherzyków pod zbiornikiem do topienia szkła 3 Termoelement wykonany z DEGUSSIT AL przed przeciekaniem i pękaniem. Pomiar tlenu DEGUSSIT FZY wykonany jest z tlenku cyrkonu (ZrO2) częściowo stabilizowanego tlenkiem itru (Y2O3). Jego odporność na temperaturę sięga nawet 1700 C. Pierwotnie został zaprojektowany do pomiaru tlenu w sondzie lambda, natomiast teraz używany jest jako materiał strukturalny w wielu innych aplikacjach. 9

Pomiar tlenu DEGUSSIT FZY wykonany jest z tlenku cyrkonu (ZrO2) częściowo stabilizowanego tlenkiem itru (Y2O3).

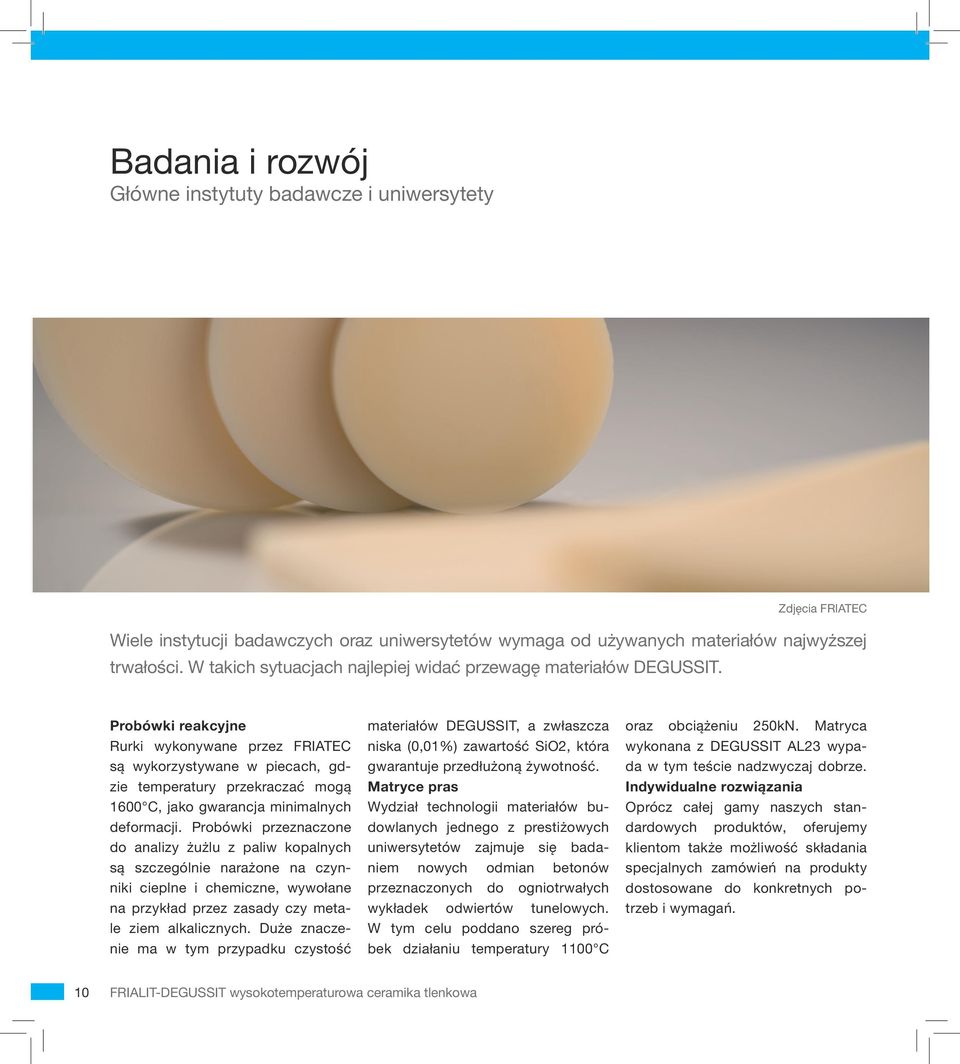

10 Badania i rozwój Główne instytuty badawcze i uniwersytety Wiele instytucji badawczych oraz uniwersytetów wymaga od używanych materiałów najwyższej trwałości. W takich sytuacjach najlepiej widać przewagę materiałów DEGUSSIT. Probówki reakcyjne Rurki wykonywane przez FRIATEC są wykorzystywane w piecach, gdzie temperatury przekraczać mogą 1600 C, jako gwarancja minimalnych deformacji. Probówki przeznaczone do analizy żużlu z paliw kopalnych są szczególnie narażone na czynniki cieplne i chemiczne, wywołane na przykład przez zasady czy metale ziem alkalicznych. Duże znaczenie ma w tym przypadku czystość materiałów DEGUSSIT, a zwłaszcza niska (0,01%) zawartość SiO2, która gwarantuje przedłużoną żywotność. Matryce pras Wydział technologii materiałów budowlanych jednego z prestiżowych uniwersytetów zajmuje się badaniem nowych odmian betonów przeznaczonych do ogniotrwałych wykładek odwiertów tunelowych. W tym celu poddano szereg próbek działaniu temperatury 1100 C oraz obciążeniu 250kN. Matryca wykonana z DEGUSSIT AL23 wypada w tym teście nadzwyczaj dobrze. Indywidualne rozwiązania Oprócz całej gamy naszych standardowych produktów, oferujemy klientom także możliwość składania specjalnych zamówień na produkty dostosowane do konkretnych potrzeb i wymagań. 10

Probówki reakcyjne Rurki wykonywane przez FRIATEC są wykorzystywane w piecach, gdzie temperatury przekraczać mogą 1600 C, jako gwarancja minimalnych deformacji.

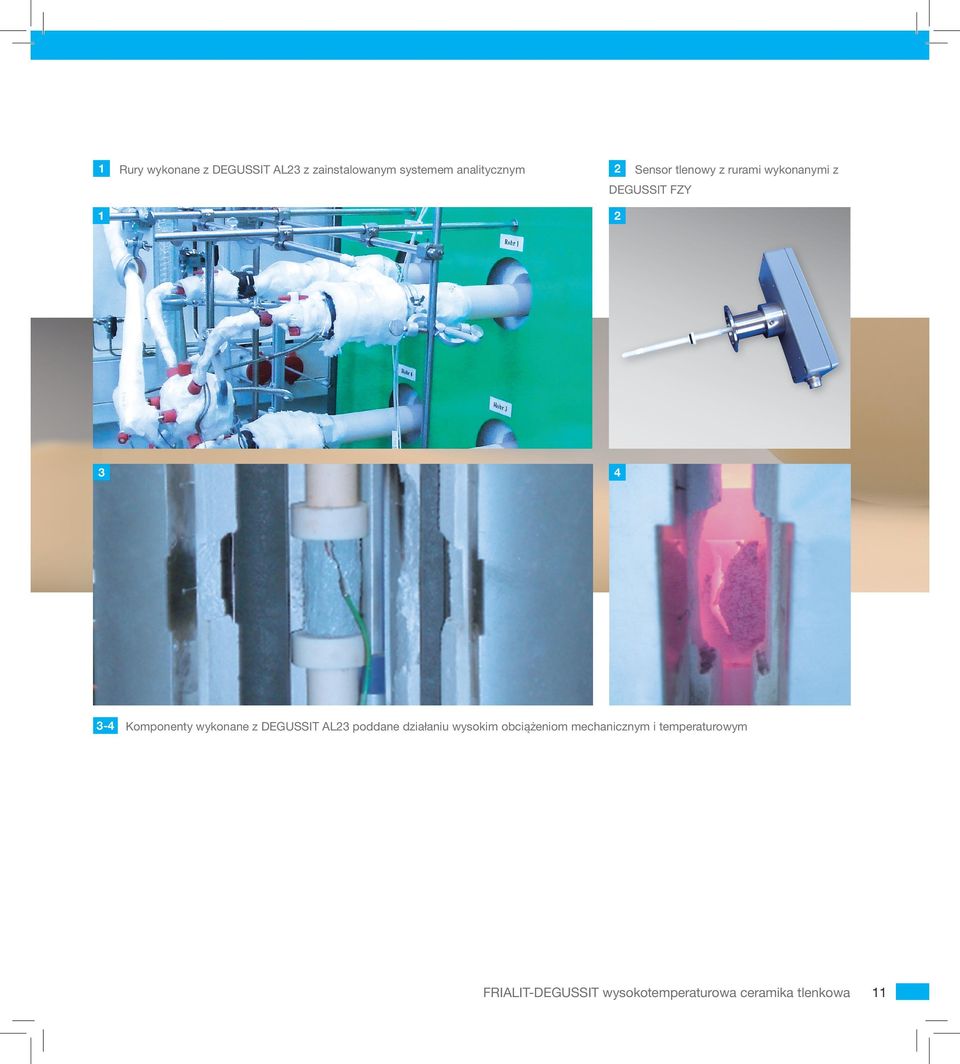

11 1 Rury wykonane z DEGUSSIT AL23 z zainstalowanym systemem analitycznym 2 Sensor tlenowy z rurami wykonanymi z DEGUSSIT FZY Komponenty wykonane z DEGUSSIT AL23 poddane działaniu wysokim obciążeniom mechanicznym i temperaturowym 11

FZY 1 2 3 4 3-4 Komponenty wykonane z DEGUSSIT AL23 poddane

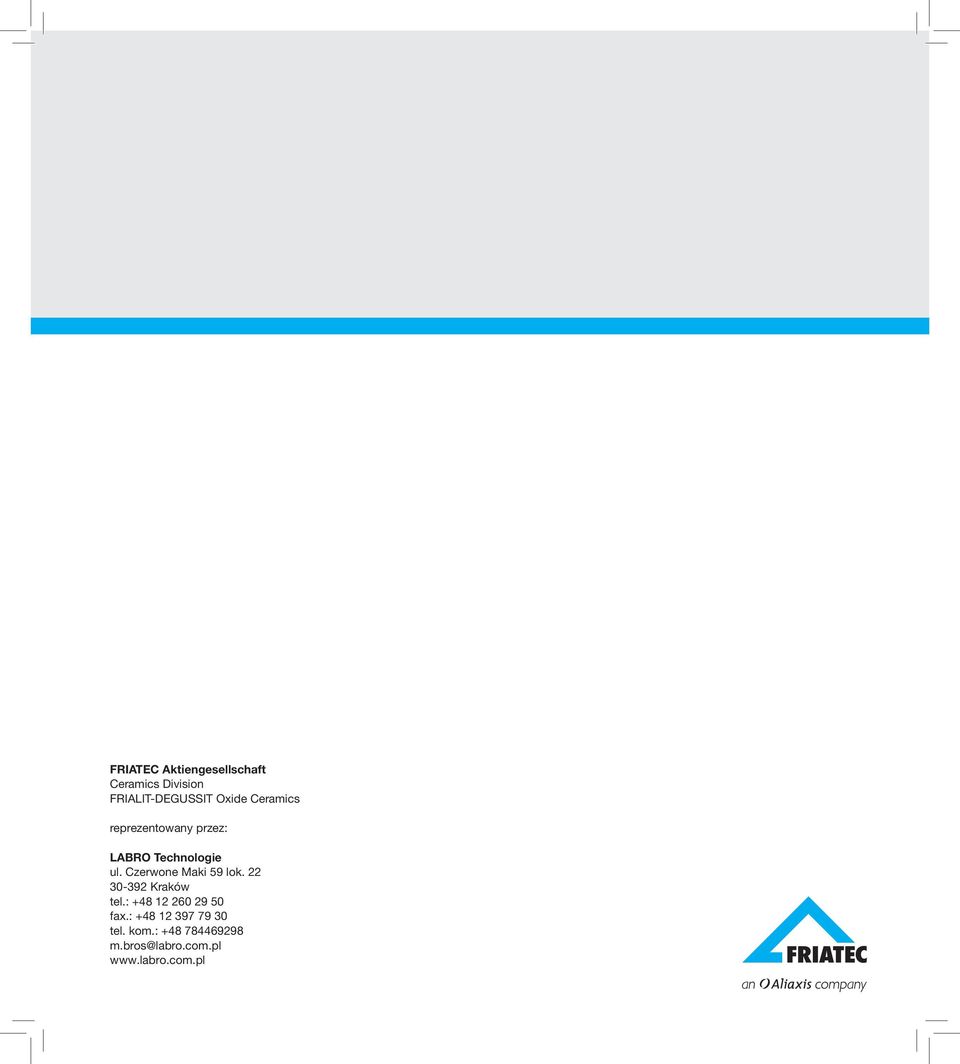

12 FRIATEC Aktiengesellschaft Ceramics Division FRIALIT-DEGUSSIT Oxide Ceramics reprezentowany przez: LABRO Technologie ul. Czerwone Maki 59 lok Kraków tel.: fax.: tel. kom.:

Czerwone Maki 59 lok. 22 30-392 Kraków tel.: +48 12 260 29 50 fax.
