Dawid Bula. Wytrzymałość połączenia metal-ceramika na wybranych podbudowach metalowych

Transkrypt

1 WyŜsza Szkoła InŜynierii Dentystycznej im. Prof. Alferda Meissnera w Ustroniu Dawid Bula Wytrzymałość połączenia metal-ceramika na wybranych podbudowach metalowych (The strength of metal-ceramics joins on different metal substructures) Praca dyplomowa napisana w Katedrze Materiałoznastwa pod kierunkiem naukowym Dr inŝ. Macieja Dyzia

2 Wstęp Układ stomatognatyczny, jednostka czynnościowo- morfologiczna podlegająca zmianom.

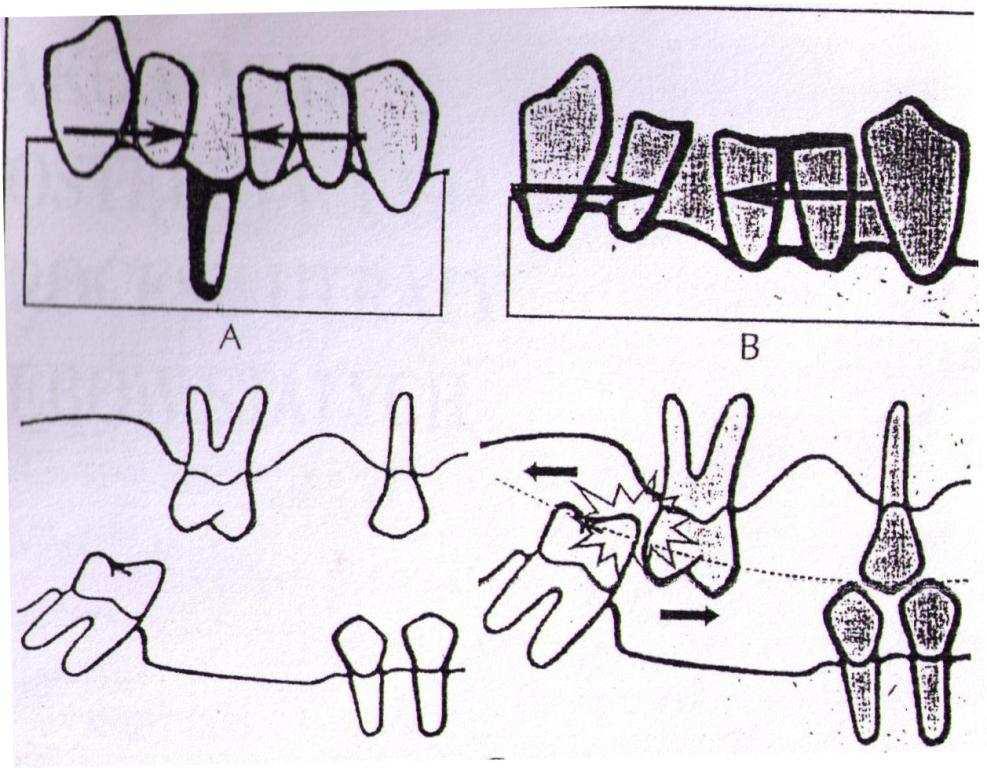

3 Wstęp Braki w uzębieniu powodują zaburzenie morfologicznej normy układu stomatognatycznego

4 Wstęp

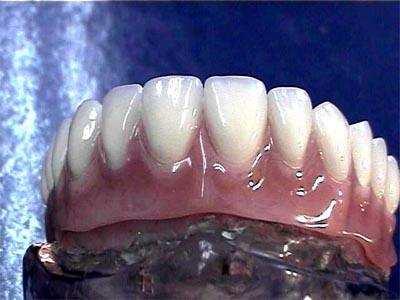

5 Wstęp Protezy ruchome

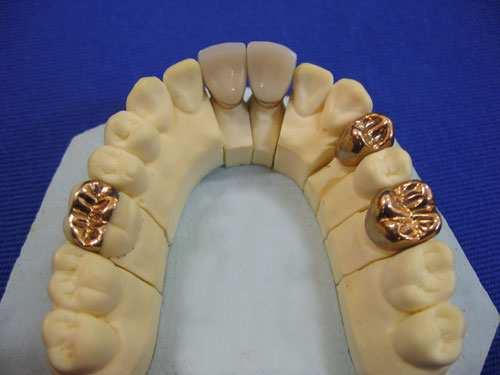

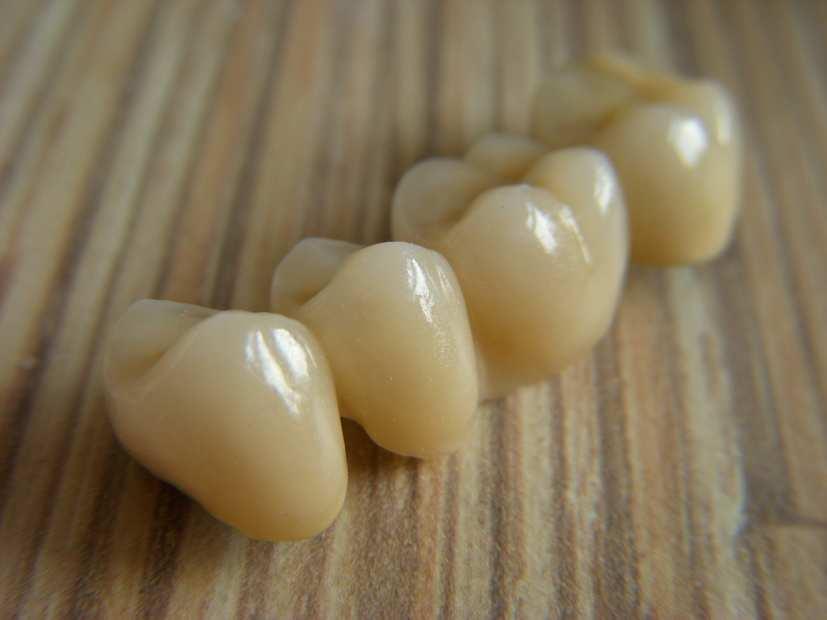

6 Wstęp Protezy stałe

7 Materiały stomatologiczne powinno cechować Nieszkodliwość dla organizmu Obojętność biofizyczna, elektrochemiczna, smakowa i zapachowa Odpowiednie cechy estetyki Odpowiednie właściwości mechaniczne zapewniające trwałość konstrukcji protetycznej

8 Cel pracy Celem pracy było przeprowadzenie badań porównawczych wytrzymałości połączenia metal-ceramika na dwóch rodzajach stopu (chrom-kobalt i chrom-nikiel).

9 Zakres pracy Porównano wytrzymałość połączenia metal-ceramika na dwóch róŝnych stopach dentystycznych. Przeprowadzono próbę zginania trójpunktowego Zastosowana metoda jest metodą porównawczą Wszystkie pomiary zginania trójpunktowego zostały przeprowadzone przy takich samych parametrach Wyniki badań zostały przedstawione na wykresach i w tabelach

10 Materiały uŝyte do badań Stop Fantocer Ni Cr Mo Si Fe Inne 63,0 % 23,0 % 10,0 % 2,0% 1,5 % 0,5 %

11 Materiały uŝyte do badań Parametry techniczne Pozostałe parametry Umowna granica plastyczności Wytrzymałość na rozciąganie WydłuŜenie przy zerwaniu MPa Gęstość 8,2-8,3 g/cm MPa Przedział płynności o C 5 % Przedział krystalizacji o C Moduł spręŝystości podłuŝnej 200 GPa Współczynnik rozszerzalności cieplnej 14 µm/m o C Twardość w skali Vickers a 200 HV

12 Materiały uŝyte do badań Stop Fantobond Co C Cr Mo Fe Si Inne 62,0 % 0,45 % 30 % 5,5 % 0,7 % 1% max. 0,6 %

13 Materiały uŝyte do badań Parametry techniczne Pozostałe parametry Umowna granica plastyczności MPa Gęstość 8,4 g/cm 3 Wytrzymałość na rozciąganie WydłuŜenie przy zerwaniu MPa Przedział płynności o C 4 % Przedział krystalizacji o C Moduł spręŝystości podłuŝnej GPa Współczynnik rozszerzalności cieplnej 14,5 µm/m o C Twardość w skali Vickers a HV

14 Materiały uŝyte do badań Ceramika Vita VM13

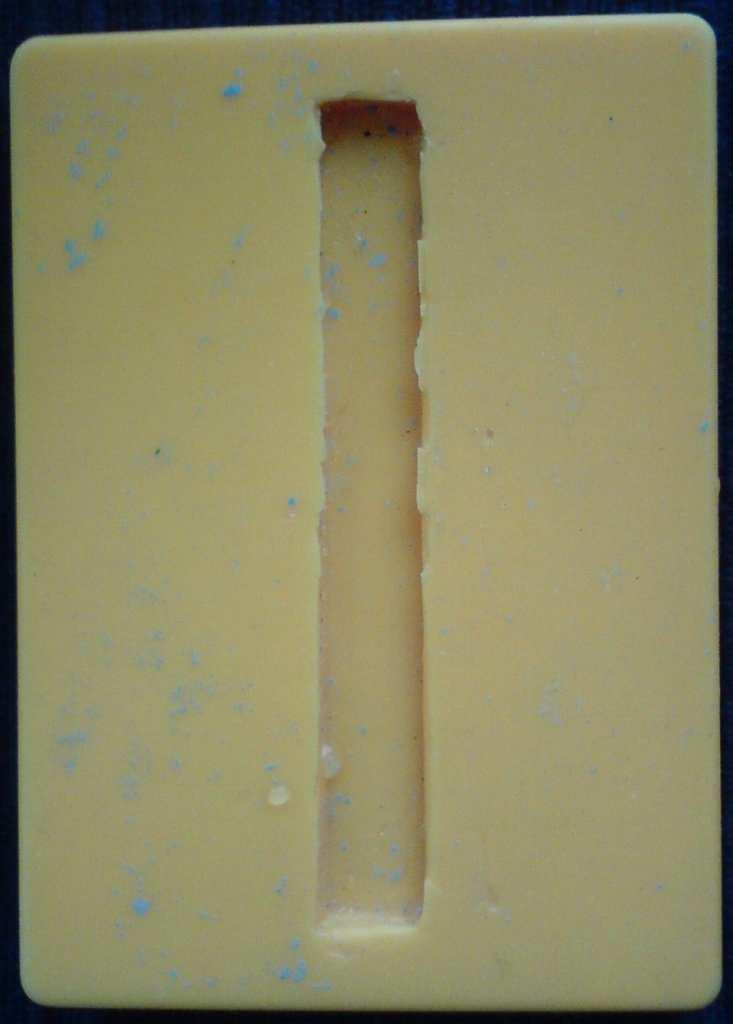

15 Wykonanie próbek Do sporządzenia próbek wykorzystano formę sylikonwą wykonaną jako negatyw próbki wzorcowej o wymiarach 70x10x3 mm

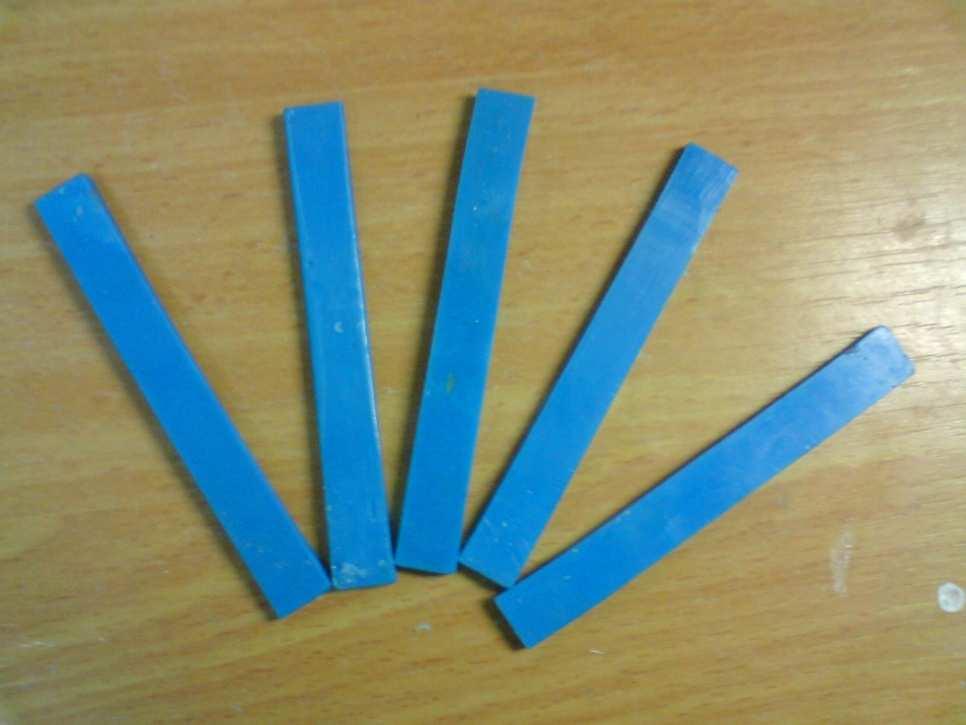

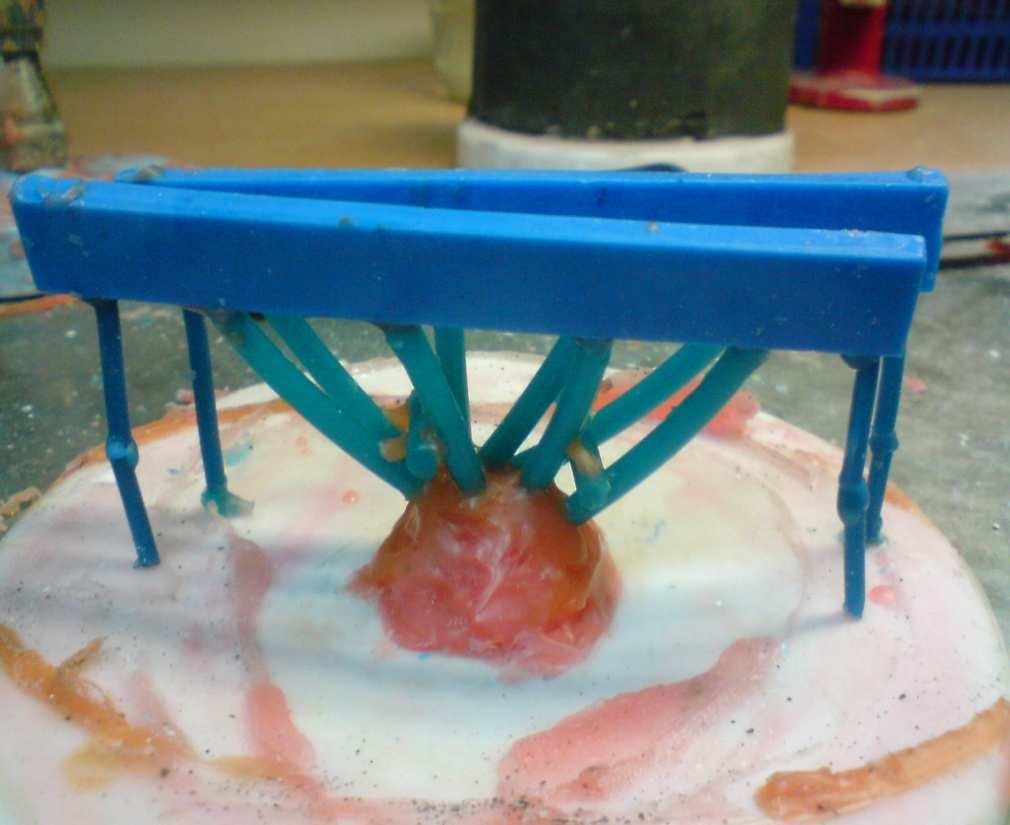

16 Wykonanie próbek Próbki przygotowane do zamiany na metal

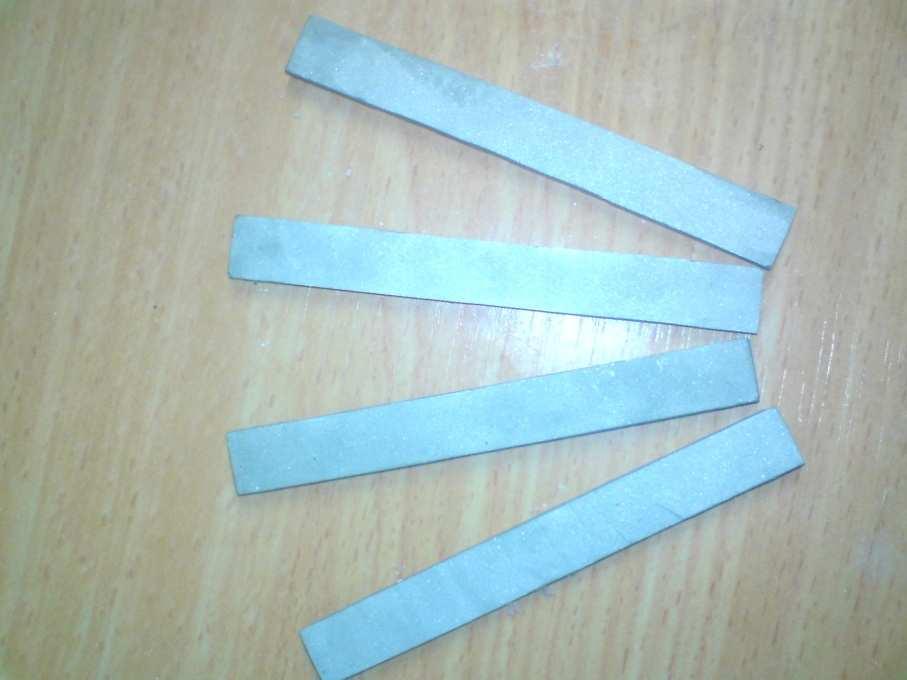

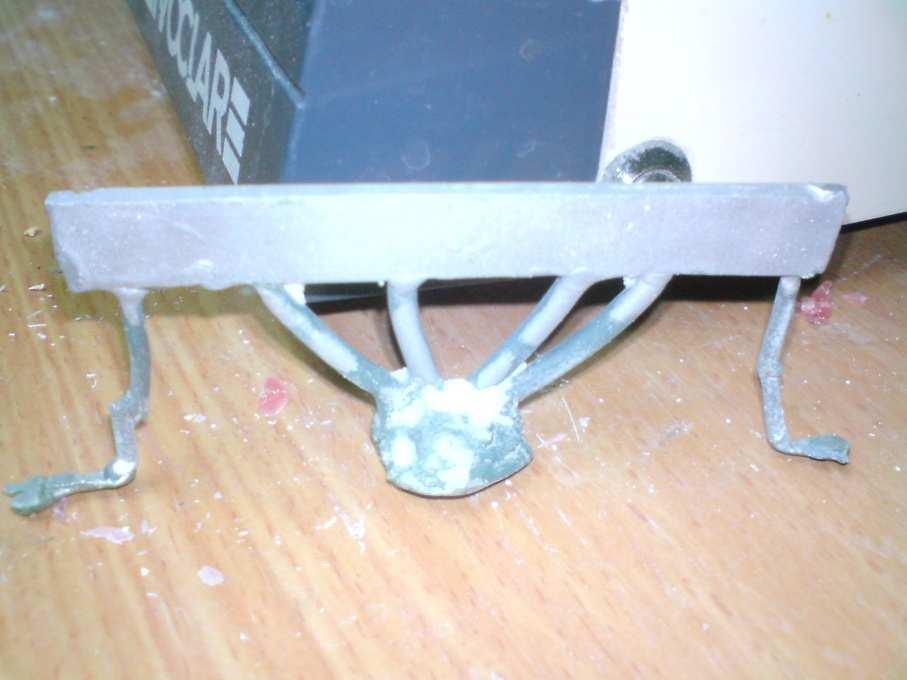

17 Wykonanie próbek Próbka po wybiciu z formy odlewniczej Próbki przygotowane do nałoŝenia powłoki ceramicznej

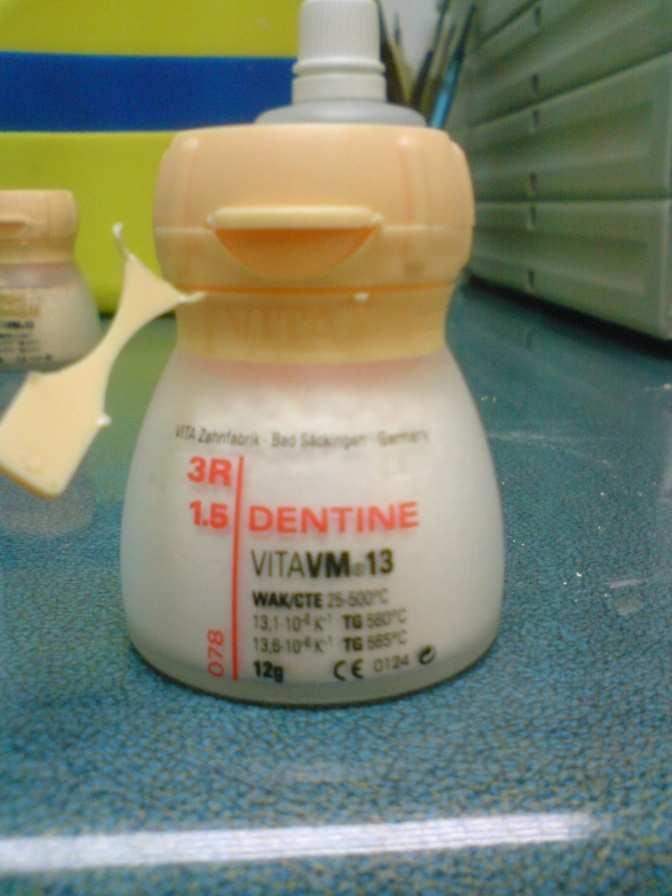

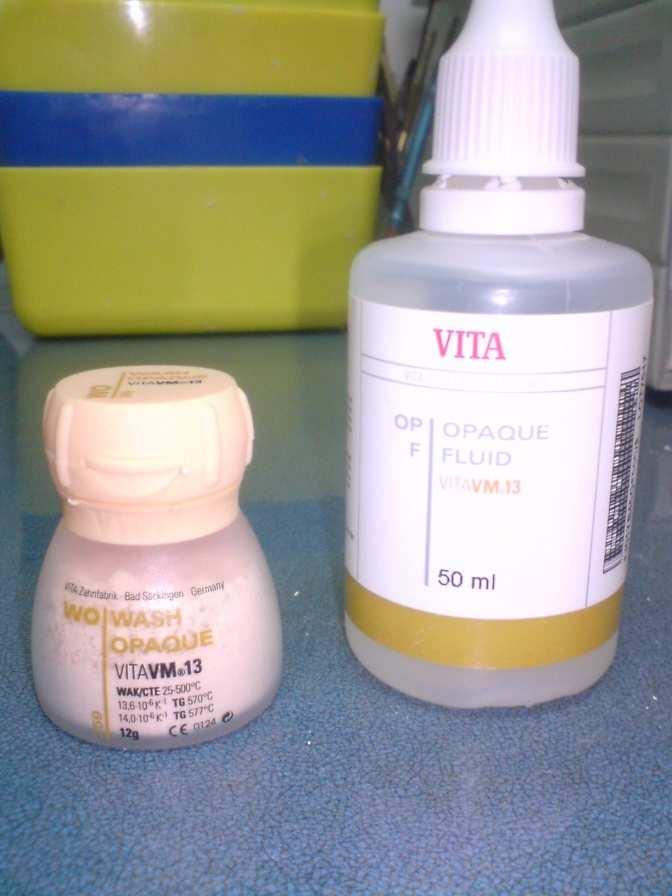

18 Wykonanie próbek Próbki zostały pokryte odpowiednimi warstwami porcelany Vita VM13

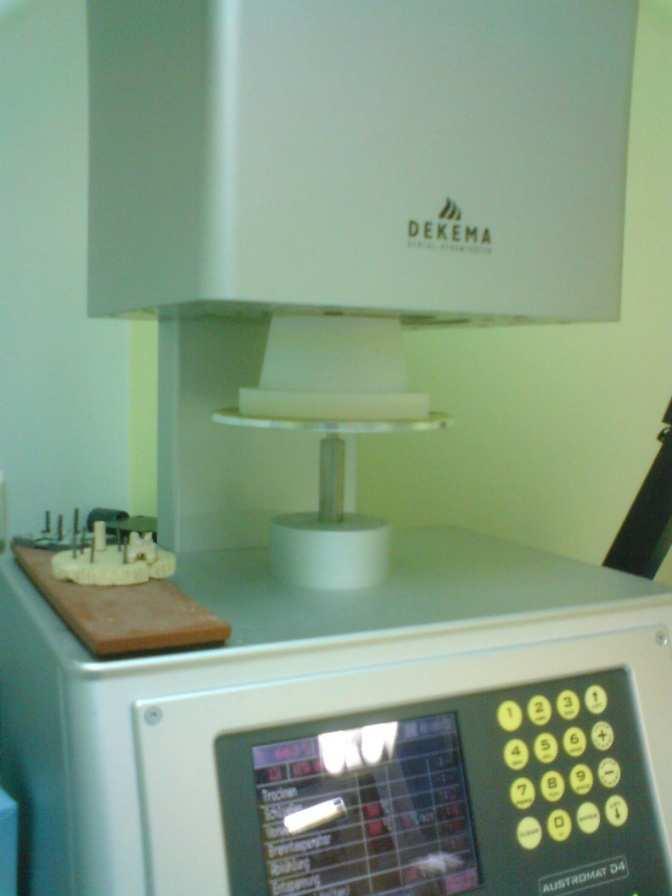

19 Wykonanie próbek Powłoka ceramiczna została napalona w piecu z ustawieniem odpowiedniego programu

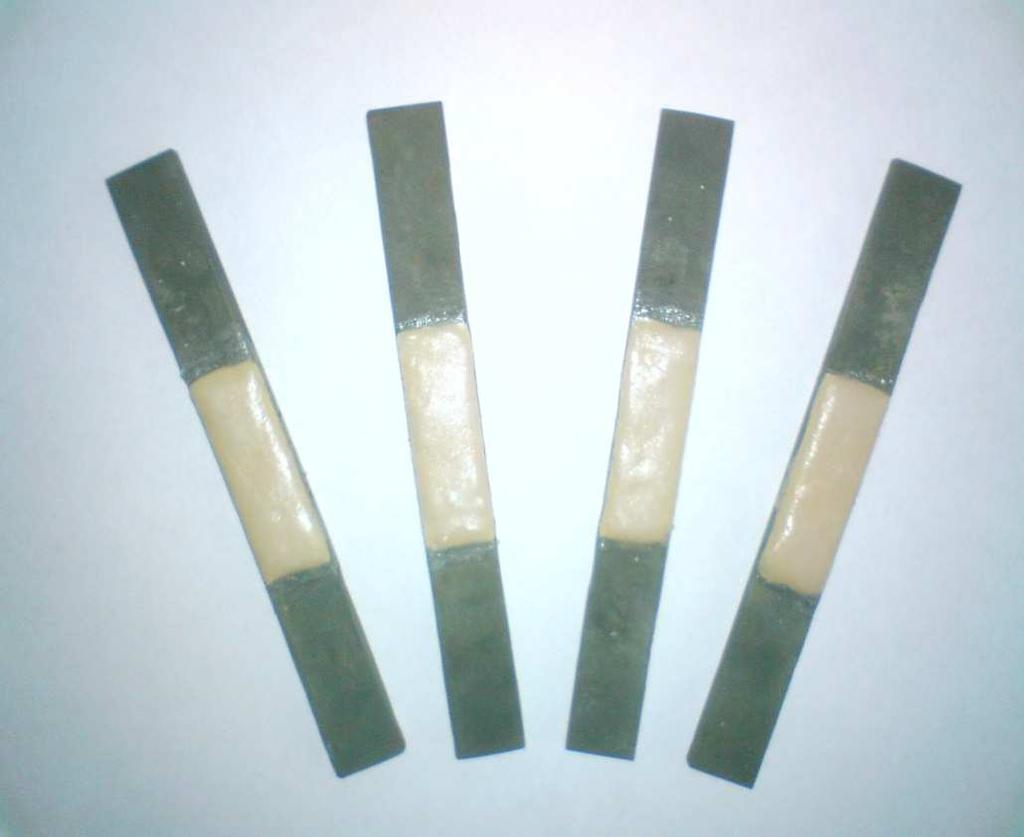

20 Wykonanie próbek Gotowe próbki do przeprowadzenia badań

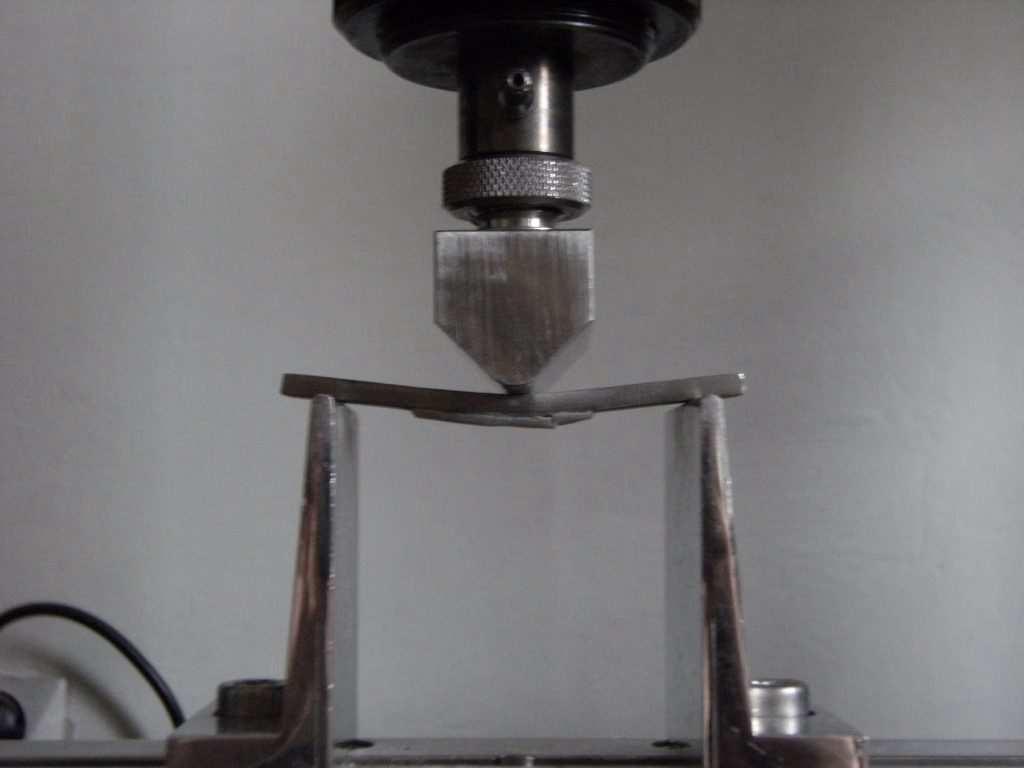

21 Badania Badania zostały przeprowadzone na maszynie wytrzymałościowej Instron 4469

22 Badania Wymiary próbek 70x10x3 mm (grubość powłoki ceramicznej ok. 1mm) Parametry przy których przeprowadzono badania Zainstalowana głowica Prędkość obciąŝania próbki Odległość między podporami 50 kn 5 mm/min 60 mm

23 Badania

24 Wyniki badań Wyniki badań próbek wykonanych na stopie Fantobond

25

26 Wyniki badań Numer próbki Wartość obciąŝenia [N] Odchylenie standardowe: 178,10

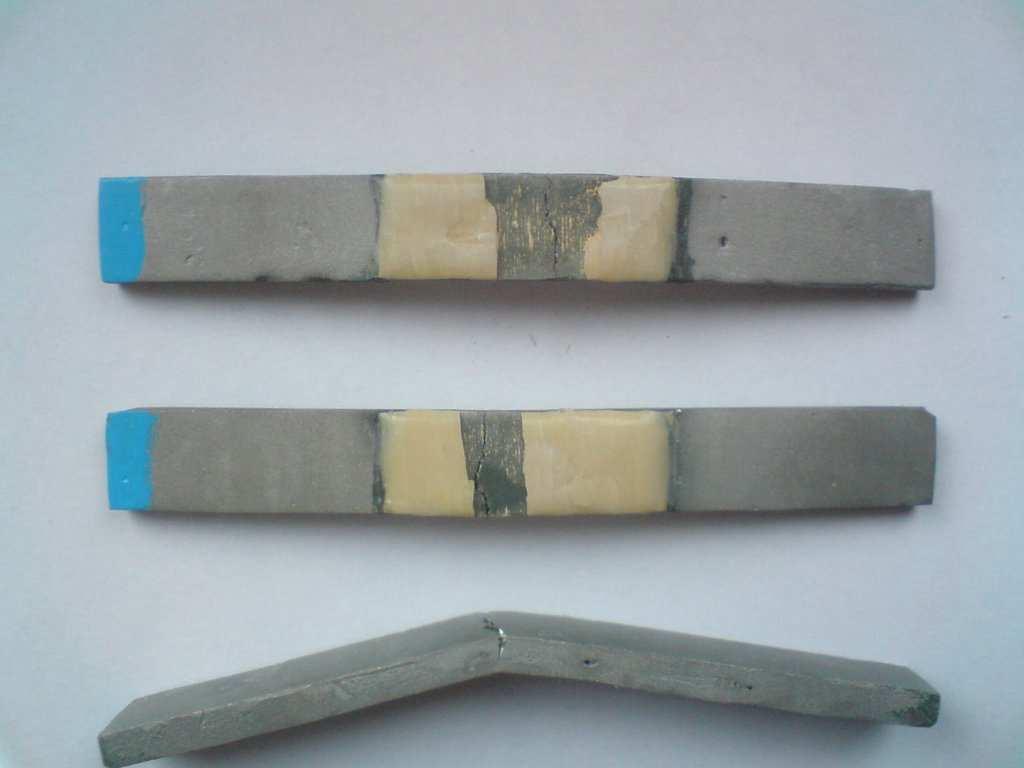

27 Wyniki badań Próbki po przeprowadzonych badaniach

28 Wyniki badań Wyniki badań próbek wykonanych na stopie Fantocer

29

30 Wyniki badań Numer próbki Wartość obciąŝenia [N] Odchylenie standardowe: 10.97

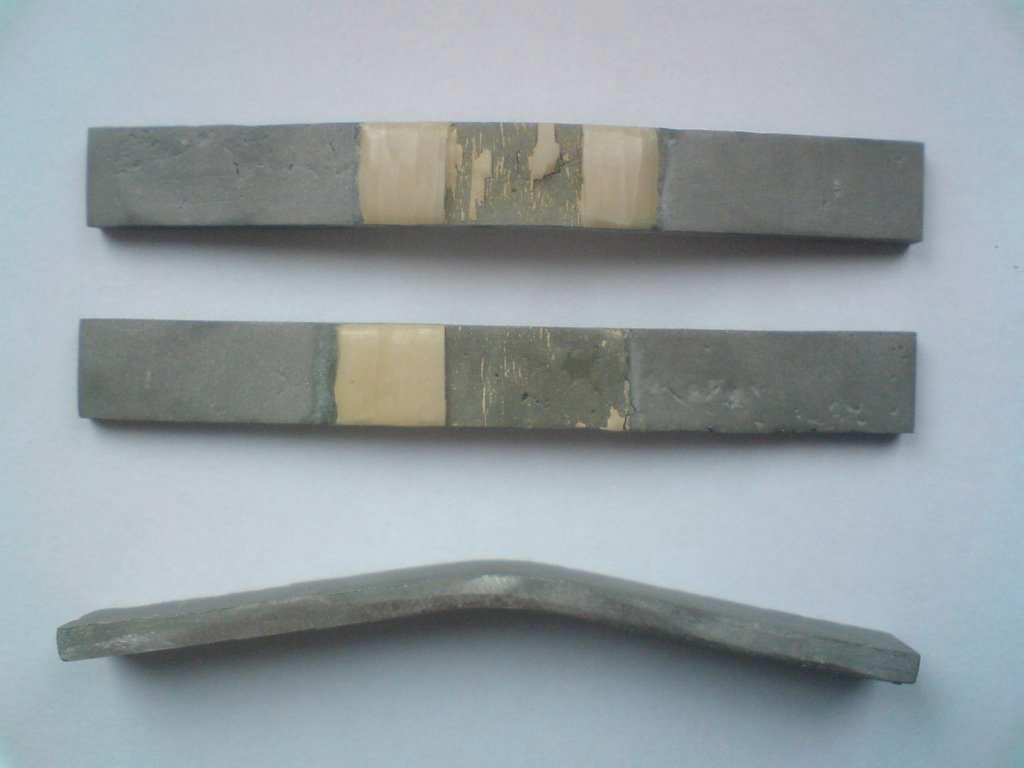

31 Wyniki badań Próbki po przeprowadzonych badaniach

32

33 Wnioski Na podstawie przeprowadzonych badań stwierdzono, Ŝe połączenie powłoki ceramicznej na podłoŝu metalowym jest o wiele bardziej wytrzymałe na podbudowie wykonanej ze stopu chromo kobaltowego. Zaobserwowano większą powtarzalność uzyskanych wyników w przypadku stopu chromo niklowego, co moŝe świadczyć o lepszej jakości przygotowania powierzchni pod powłokę ceramiczną w porównaniu do stopu chromo kobaltowego Przeprowadzając badania zginania trójpunktowego trudno jednoznacznie stwierdzić, w którym momencie następuje początek pękania powłoki ceramicznej, w tym celu naleŝałoby przeprowadzić badania emisji akustycznej.
