1 O PRODUKCIE ATD System podwójnej podłogi ATD do nadwozi furgonowych

2 System podwójnej podłogi ATD Zabezpieczenie ładunku Made in Germany SICHERHEIT MADE IN GERMANY 2

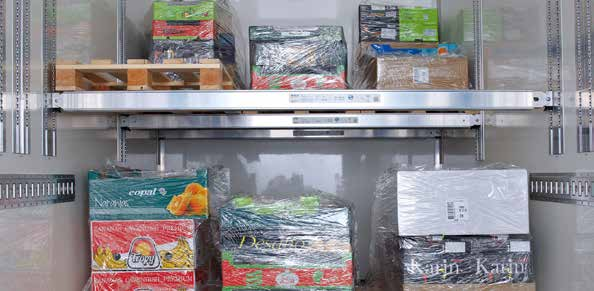

3 System ATD Podwaja ładowność Opakowań wstępnie skonfekcjonowanych na paletach często nie można piętrować. Ponadto towar musi dotrzeć do klienta punktualnie i w stanie nieuszkodzonym. Nierzadko nie można w pełni wykorzystać dopuszczalnego obciążenia użytkowego, ponieważ całkowicie zajęta jest powierzchnia ładunkowa. System podwójnej podłogi ATD zapewnia dodatkowe poziomy ładunkowe służące do optymalnego wykorzystania przestrzeni. Dzięki temu oszczędza się czas i pieniądze. Szyny systemu podwójnej podłogi utrzymują belki ładunkowe na pożądanej wysokości. Palety stawia się po prostu na belkach ładunkowych. W przypadku transportu żywności oczywiście w ścisłej zgodnie z postanowieniami Rozporządzenia w sprawie higieny środków spożywczych, szyny prowadzące, niezależnie od zastosowania w systemie podwójnej podłogi można wykorzystać jako podstawę dla belek blokujących, pasów mocujących lub siatek. Korzyści dla Ciebie: indywidualne dopasowanie do wysokości ładunku redukcja kosztów eksploatacji i pracy jednoczesny transport różnych towarów 3

4 System ATD Opis systemu System podwójnej podłogi ATD idealnie nadaje się do ładunku o różnej wysokości. Dzięki drugiemu poziomowi ładunkowemu można zoptymalizować pojemność transportową. Schodkowy układ belek ładunkowych zapobiega przesuwaniu się palet na drugim poziomie i wspomaga zabezpieczanie ładunku. } Szyna prowadząca ATD rozwiązanie skrojone na miarę Dostępne są do wyboru pojedyncze i podwójne szyny prowadzące w różnych wersjach. W zależności od funkcji i konstrukcji nadwozia rozmaite profile szynowe ATD można na nim zamocować (ATD I) lub osadzić precyzyjnie w ścianach bocznych (ATD II). Profile szynowe ATD można przykleić, przynitować lub przykręcić. Duże powierzchnie przylegania oraz specjalne modele zoptymalizowane pod kątem klejenia gwarantują solidne złącze klejowe. } Belka ładunkowa ATD Długość PL LC = nośność BC =siła blokowania f f f e e e A B C Nazwa Belka ładunkowa Belka ładunkowa Belka ładunkowa Dopuszczalna nośność pojedynczej belki (dan) Zakres regulacji Lmin Lmax (mm) Profil belki e (mm) f (mm) Waga (kg) A 88 66,5 5, B , C ,87 4

5 } Do wykonania systemu podwójnej podłogi wymagane są następujące elementy: Artykuł System ATD-I System ATD-II Szyny systemu podwójnej podłogi jednorzędowe 2 szt. 2 szt. Szyny systemu podwójnej podłogi dwurzędowe 22 szt. 21 szt. Szyna systemu podwójnej podłogi do drążka odblokowującego 1 szt. Belka ładunkowa¹ 22 szt. 22 szt. Drążek odblokowujący 1 szt. 1 szt. W rezultacie uzyskuje się 66 miejsc paletowych² ¹ na każdą parę belek przypadają 3 miejsca paletowe ² (22 belki ładunkowe 3 miejsca paletowe = 66 miejsc paletowych) Informacje do zamówienia } W celu wykonania systemu ATD dostosowanego do indywidualnych wymagań potrzebujemy jedynie następujących danych: Wariant systemu ATD-I ATD-II ATD-F Sposób montażu klejenie przykręcanie nitowanie Nośność belek systemu podwójnej podłogi (PL*) [kg] Szerokość wnętrza w świetle (in mm): Wysokość wnętrza w świetle (in mm): Liczba par belek: *PL = nośność Elementy spełniające wymagania niestandardowe: Wysokość belki 90 mm: Wysokość belki 60 mm: Belki z głowicą kątową: Ogranicznik do szyn ATD 5

6 System ATD Elementy systemu ATD-I ATD I Kod zamówienia Szyna Airline ATD-I, pojedyncza Waga: 1,12 kg/m Długość: mm Szyna Airline ATD-I, podwójna Waga: 2,09 kg/m Długość: mm mm Szyna Airline ATD-I, przyklejana pojedyncza Waga: 1,02 kg/m Długość: mm Szyna Airline ATD-I, przyklejana podwójna Waga: 2,19 kg/m Długość: mm Ogranicznik do szyn ATD

7 Belka ładunkowa Kod zamówienia Belka ładunkowa ATD-I Aluminium Długość: mm PL: 1000 dan BC: 1000 dan Waga: 5,68 kg Belka ładunkowa ATD-I Aluminium Długość: mm PL: 1350 dan BC: 1200 dan Waga: 7,75 kg Belka ładunkowa ATD-I Aluminium Długość: mm PL: 1000 dan BC: 800 dan Waga: 8,87 kg PL = nośność BC = siła blokowania 7

8 System ATD Elementy systemów ATD-II oraz ATD-F ATD-II i ATD-F Kod zamówienia Szyna Airline ATD-II, pojedyncza Waga: 1,05 kg/m Długość: mm Szyna Airline ATD-II, podwójna Waga: 2,10 kg/m Długość: mm Szyna Airline ATD-II, cienka Waga: 1,75 kg/m Długość: mm z profilem silikonowym Szyna Airline ATD-II, cienka, do drążka odblokowującego Waga: 1,95 kg/m Długość: mm z profilem silikonowym Szyna Airline ATD-F, pojedyncza Waga: 0,88 kg/m Długość: mm Szyna Airline ATD-F, podwójna Waga: 1,83 kg/m Długość: mm Szyna Airline ATD-F, do drążka odblokowującego Waga: 1,90 kg/m Długość: mm 8

9 ATD-II i ATD-F Kod zamówienia Drążek odblokowujący Ogranicznik do szyn ATD Belki ładunkowe Kod zamówienia Belka ładunkowa ATD-II Aluminium Długość: mm PL: 1000 dan BC: 800 dan Waga: 5,68 kg Belka ładunkowa ATD-II Aluminium Długość: mm PL: 1350 dan BC: 800 dan Waga: 7,75 kg Belka ładunkowa ATD-II Aluminium Długość: mm PL: 1000 dan BC: 800 dan Waga: 8,87 kg PL = nośność BC = siła blokowania 9

10 System ATD Przykłady zastosowania Belka ładunkowa ATD-II Szyna prowadząca ATD-II Belka ATD z głowicą kątową Szyna prowadząca ATD-I 10

11 Możliwe kombinacje systemu ATD-I ATD-I Szyna prowadząca ATD-I Belka ładunkowa ATD-I , , Ogranicznik do szyn ATD Zaczep z pojedynczym sworzniem, Zaczep KERL 500, Zaczepy dokręcane KERL Zaczep KERL 1000, Zaczep KERL 2 M8 QC,

12 System ATD Możliwe kombinacje systemów ATD-II oraz ATD-F ATD-II Szyny prowadzące ATD-II Belka ładunkowa ATD-II , , Ogranicznik do szyn ATD Zaczep z pojedynczym sworzniem Zaczep KERL 500, Zaczepy dokręcane KERL Zaczep KERL 1000, Zaczep KERL 2 M8 QC, Drążek odblokowujący,

13 ATD-F Szyny prowadzące ATD-F Dalsze informacje Belka ładunkowa ATD-II , , Instrukcja montażu i obsługi Ogranicznik do szyn ATD Zaczep z pojedynczym sworzniem Księga kontrolna Zaczep KERL 500, Zaczepy dokręcane KERL Zaczep KERL 1000, Zaczep KERL 2 M8 QC, Drążek odblokowujący
