PROGRAM FUNKCJONALNO-UŻYTKOWY

Transkrypt

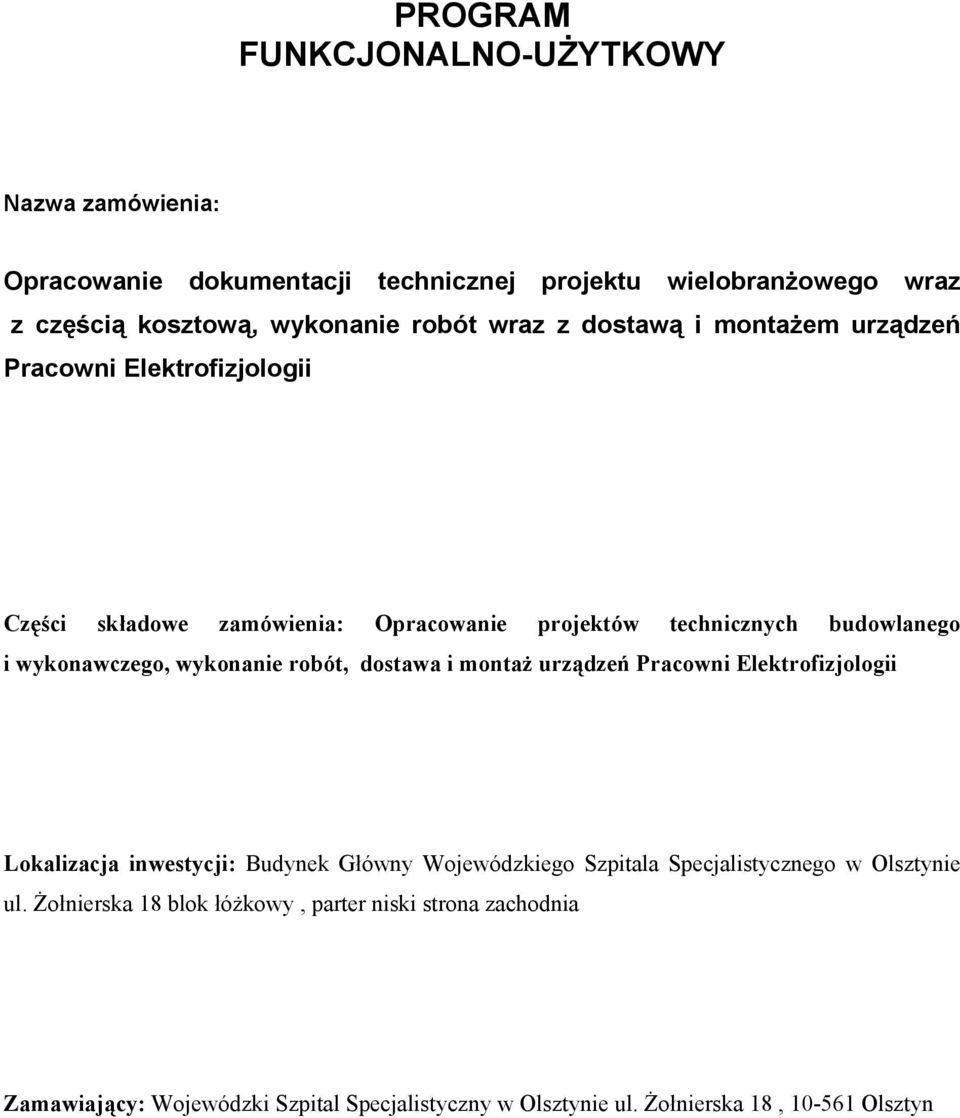

1 PROGRAM FUNKCJONALNO-UŻYTKOWY Nazwa zamówienia: Opracowanie dokumentacji technicznej projektu wielobranżowego wraz z częścią kosztową, wykonanie robót wraz z dostawą i montażem urządzeń Pracowni Elektrofizjologii Części składowe zamówienia: Opracowanie projektów technicznych budowlanego i wykonawczego, wykonanie robót, dostawa i montaż urządzeń Pracowni Elektrofizjologii Lokalizacja inwestycji: Budynek Główny Wojewódzkiego Szpitala Specjalistycznego w Olsztynie ul. Żołnierska 18 blok łóżkowy, parter niski strona zachodnia Zamawiający: Wojewódzki Szpital Specjalistyczny w Olsztynie ul. Żołnierska 18, Olsztyn

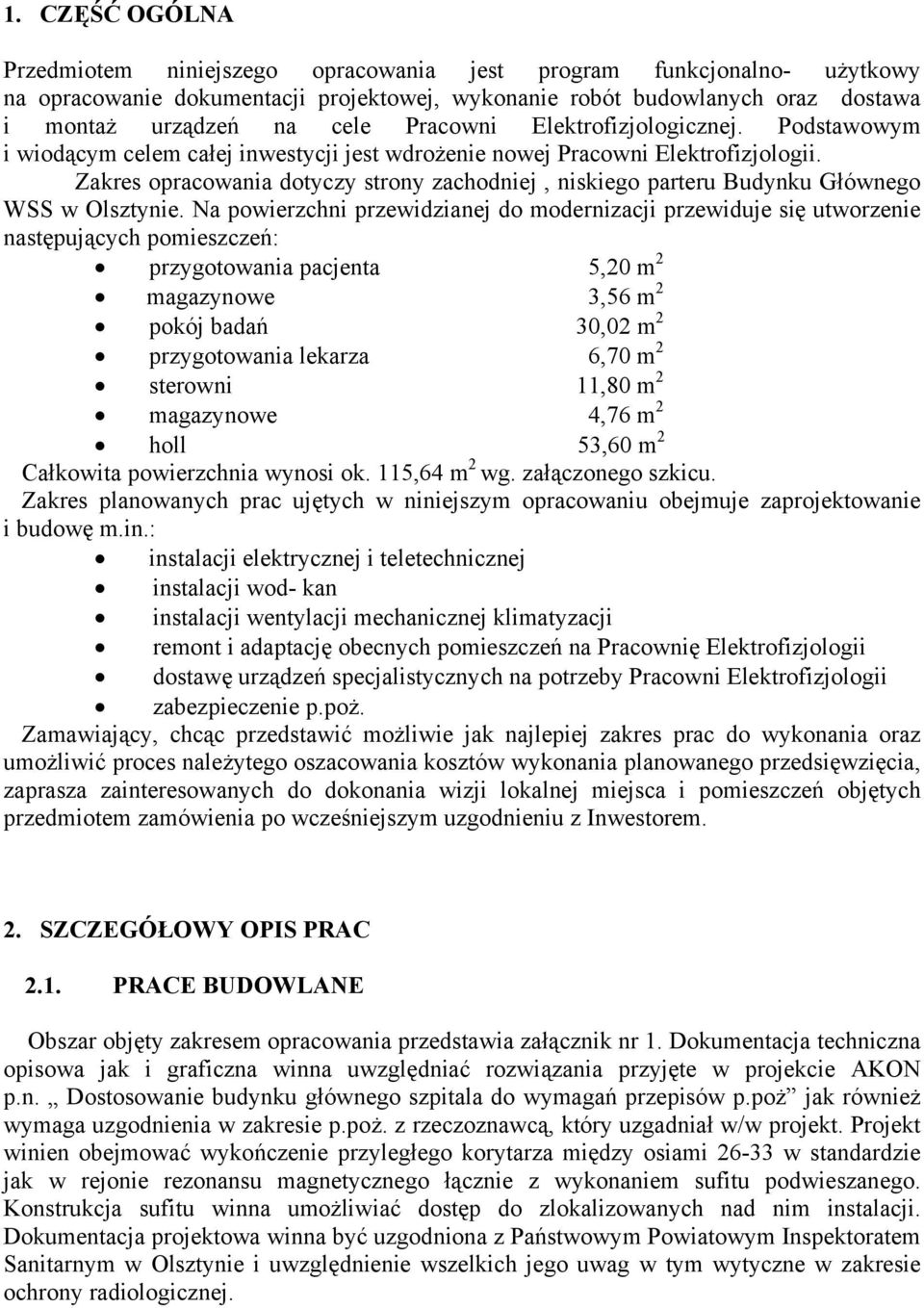

2 1. CZĘŚĆ OGÓLNA Przedmiotem niniejszego opracowania jest program funkcjonalno- użytkowy na opracowanie dokumentacji projektowej, wykonanie robót budowlanych oraz dostawa i montaż urządzeń na cele Pracowni Elektrofizjologicznej. Podstawowym i wiodącym celem całej inwestycji jest wdrożenie nowej Pracowni Elektrofizjologii. Zakres opracowania dotyczy strony zachodniej, niskiego parteru Budynku Głównego WSS w Olsztynie. Na powierzchni przewidzianej do modernizacji przewiduje się utworzenie następujących pomieszczeń: przygotowania pacjenta 5,20 m 2 magazynowe 3,56 m 2 pokój badań 30,02 m 2 przygotowania lekarza 6,70 m 2 sterowni 11,80 m 2 magazynowe 4,76 m 2 holl 53,60 m 2 Całkowita powierzchnia wynosi ok. 115,64 m 2 wg. załączonego szkicu. Zakres planowanych prac ujętych w niniejszym opracowaniu obejmuje zaprojektowanie i budowę m.in.: instalacji elektrycznej i teletechnicznej instalacji wod- kan instalacji wentylacji mechanicznej klimatyzacji remont i adaptację obecnych pomieszczeń na Pracownię Elektrofizjologii dostawę urządzeń specjalistycznych na potrzeby Pracowni Elektrofizjologii zabezpieczenie p.poż. Zamawiający, chcąc przedstawić możliwie jak najlepiej zakres prac do wykonania oraz umożliwić proces należytego oszacowania kosztów wykonania planowanego przedsięwzięcia, zaprasza zainteresowanych do dokonania wizji lokalnej miejsca i pomieszczeń objętych przedmiotem zamówienia po wcześniejszym uzgodnieniu z Inwestorem. 2. SZCZEGÓŁOWY OPIS PRAC 2.1. PRACE BUDOWLANE Obszar objęty zakresem opracowania przedstawia załącznik nr 1. Dokumentacja techniczna opisowa jak i graficzna winna uwzględniać rozwiązania przyjęte w projekcie AKON p.n. Dostosowanie budynku głównego szpitala do wymagań przepisów p.poż jak również wymaga uzgodnienia w zakresie p.poż. z rzeczoznawcą, który uzgadniał w/w projekt. Projekt winien obejmować wykończenie przyległego korytarza między osiami w standardzie jak w rejonie rezonansu magnetycznego łącznie z wykonaniem sufitu podwieszanego. Konstrukcja sufitu winna umożliwiać dostęp do zlokalizowanych nad nim instalacji. Dokumentacja projektowa winna być uzgodniona z Państwowym Powiatowym Inspektoratem Sanitarnym w Olsztynie i uwzględnienie wszelkich jego uwag w tym wytyczne w zakresie ochrony radiologicznej.

3 Wytyczne Zamawiającego dotyczące projektowania i realizacji A. Branża budowlana W pomieszczeniach znajdujących się na niskim parterze przeznaczonym do adaptacji na Przychodnie Elektrofizjologii należy skuć stare tynki wykonać nowe. W części korytarza (holl) oraz pomieszczeń wchodzących w przedmiot realizacji należy wykonać sufit podwieszany. Na korytarzu w części miedzy sufitowej znajdować się będą wszelkiego rodzaju instalacje elektryczne, wentylacyjne oraz sanitarne do których należy zapewnić dostęp. 1. W pomieszczeniu sterowni należy przewidzieć wymianę 2 okien na większe, dostosowując je do stosowanych w szpitalu 2. W ścianie między sterownia, a pokojem badań pracowni możliwie szerokie okno (odporność ogniowa EI30) 3. Należy przewidzieć wykonanie nowej posadzki i wykorzystanie bądź likwidacje istniejącego zbiornika na skrobię 4. Pomieszczenie magazynowe w sterowni przewidzieć na cele magazynowo- gospodarcze 5. Zaplecze socjalne dla pracowników i pacjentów pracowni- w oddziałach szpitalnych B. Branża sanitarna W pomieszczeniach adaptowanych na Przychodnie Elektrofizjologii instalacja wodociągowa winna być wykonana z rur stalowych ocynkowanych ułożonych w bruzdach. W miejscu w którym brak jest możliwości usytuowania instalacji w bruzdach należy ją zabudować płytą GK lub usytuować ją w części międzysufitowej. Instalację kanalizacyjną należy zaprojektować i wykonać z rur PCV zgodnie z obowiązującymi normami. Rury kanalizacyjne wykonać w bruzdach. W przypadku dużych średnic w których nie ma możliwości wykonania w bruzdach należy je obudować płytą GK. Dla celów Pracowni Elektrofizjologii przewidziano 2 centrale wentylacyjne zaopatrujące 1 centrala pokój badań 2 centrala zaopatruje w świeże powietrze resztę pomieszczeń przyległych. Instalację c.o. należy wykonać metoda zaciskową z rur miedzianych tak jak istniejąca. Całą instalację należy wyregulować do istniejącej już instalacji wykonanej w budynku. 1. Ponadto przewidzieć wentylacje nawiewno- wywiewną z funkcją chłodzenia w oparciu o przewidziany do zamontowania agregat wody lodowej zlokalizowany na gruncie zewnętrznym po stronie zachodniej bloku terapii z przewidywanym wykorzystaniem go ma potrzeby schładzania obu pracowni Hemodynamicznych i Naczyniowej 2. Sterownik do centrali wentylacyjnej zlokalizować w pomieszczeniu sterowni 3. Ciepło technologiczne na potrzeby wentylacji doprowadzić z kanału obok rozdzielni ciepła zlokalizowanej w suterynie budynku głównego 4. Instalacje wodociągową należy wykonać z rur stalowych ocynkowanych

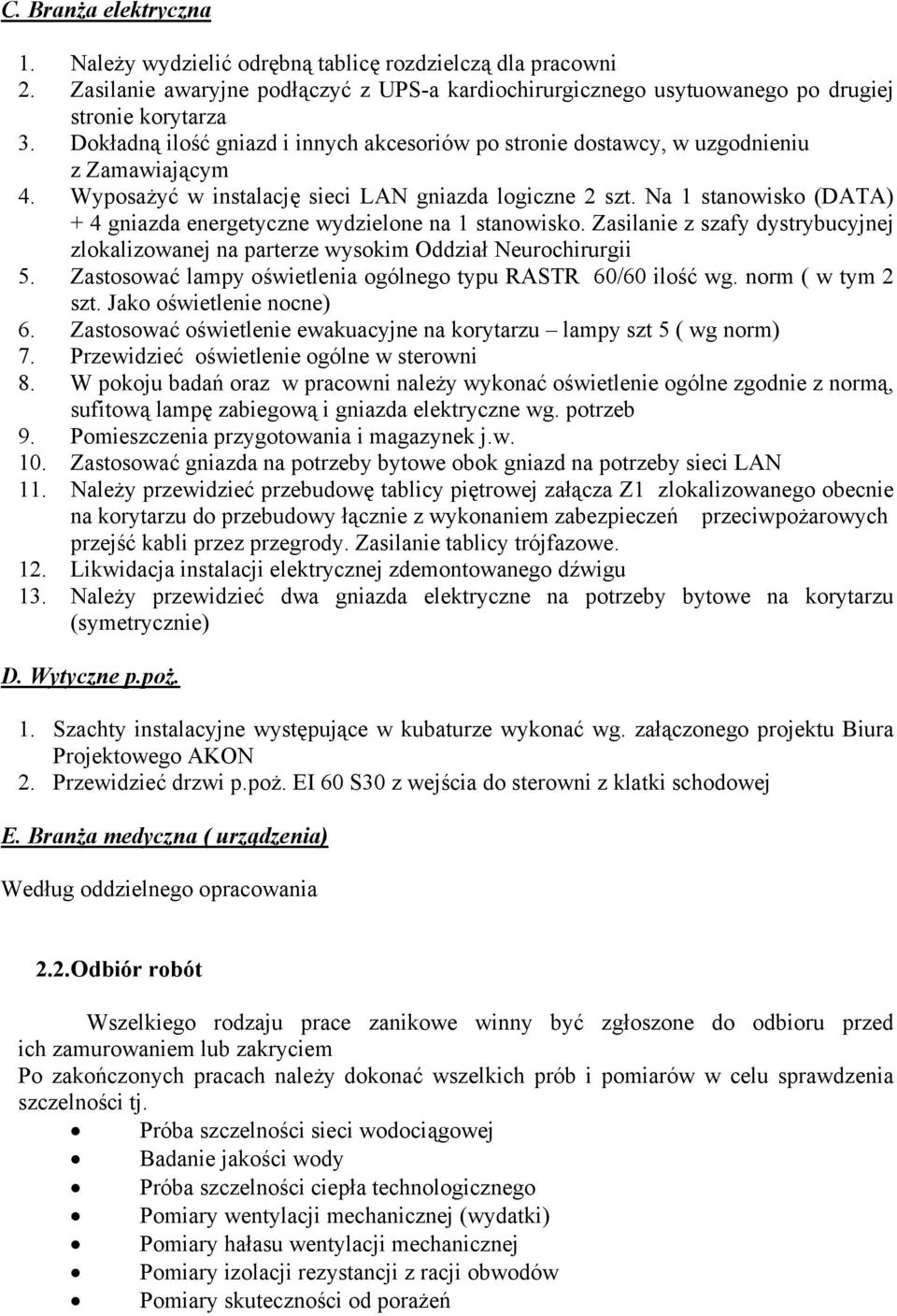

4 C. Branża elektryczna 1. Należy wydzielić odrębną tablicę rozdzielczą dla pracowni 2. Zasilanie awaryjne podłączyć z UPS-a kardiochirurgicznego usytuowanego po drugiej stronie korytarza 3. Dokładną ilość gniazd i innych akcesoriów po stronie dostawcy, w uzgodnieniu z Zamawiającym 4. Wyposażyć w instalację sieci LAN gniazda logiczne 2 szt. Na 1 stanowisko (DATA) + 4 gniazda energetyczne wydzielone na 1 stanowisko. Zasilanie z szafy dystrybucyjnej zlokalizowanej na parterze wysokim Oddział Neurochirurgii 5. Zastosować lampy oświetlenia ogólnego typu RASTR 60/60 ilość wg. norm ( w tym 2 szt. Jako oświetlenie nocne) 6. Zastosować oświetlenie ewakuacyjne na korytarzu lampy szt 5 ( wg norm) 7. Przewidzieć oświetlenie ogólne w sterowni 8. W pokoju badań oraz w pracowni należy wykonać oświetlenie ogólne zgodnie z normą, sufitową lampę zabiegową i gniazda elektryczne wg. potrzeb 9. Pomieszczenia przygotowania i magazynek j.w. 10. Zastosować gniazda na potrzeby bytowe obok gniazd na potrzeby sieci LAN 11. Należy przewidzieć przebudowę tablicy piętrowej załącza Z1 zlokalizowanego obecnie na korytarzu do przebudowy łącznie z wykonaniem zabezpieczeń przeciwpożarowych przejść kabli przez przegrody. Zasilanie tablicy trójfazowe. 12. Likwidacja instalacji elektrycznej zdemontowanego dźwigu 13. Należy przewidzieć dwa gniazda elektryczne na potrzeby bytowe na korytarzu (symetrycznie) D. Wytyczne p.poż. 1. Szachty instalacyjne występujące w kubaturze wykonać wg. załączonego projektu Biura Projektowego AKON 2. Przewidzieć drzwi p.poż. EI 60 S30 z wejścia do sterowni z klatki schodowej E. Branża medyczna ( urządzenia) Według oddzielnego opracowania 2.2.Odbiór robót Wszelkiego rodzaju prace zanikowe winny być zgłoszone do odbioru przed ich zamurowaniem lub zakryciem Po zakończonych pracach należy dokonać wszelkich prób i pomiarów w celu sprawdzenia szczelności tj. Próba szczelności sieci wodociągowej Badanie jakości wody Próba szczelności ciepła technologicznego Pomiary wentylacji mechanicznej (wydatki) Pomiary hałasu wentylacji mechanicznej Pomiary izolacji rezystancji z racji obwodów Pomiary skuteczności od porażeń

5 2.3. Wymagania gwarancyjne Warunki gwarancji do ustalenia przez komisję przetargową 3. Uwagi końcowe 1. Wykonana dokumentacja projektowa winna zawierać pisemne oświadczenie projektanta stwierdzające, iż jest wykonana zgodnie z zawartą umowa, a także obowiązującymi normami. W/w oświadczenie będzie stanowiło część dokumentacji projektowej 2. Opracowany Projekt techniczny musi spełniać warunki: a. Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno- użytkowego b. Rozporządzenia Ministra Zdrowia z dnia 26 czerwca 2012 w sprawie szczegółowych wymagań jakim powinny odpowiadać pomieszczenia i urządzenia podmiotu wykonującego działalność leczniczą c. Rozporządzenia Ministra Infrastruktury z dnia 18 maja 2004 w sprawie metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno- użytkowym d. Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 w sprawie szczegółowego zakresu i formy projektu budowlanego e. Prawo Budowlane ( art. 20 ust. 4 ) - Pisemne oświadczenie projektanta i sprawdzającego o sporządzeniu projektu budowlanego, zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej f. Podlega pisemnemu uzgodnieniu z Z-cą Dyrektora ds. Ekspl.- Tech. Szpitala 3. Wykonawca winien dysponować osobami posiadającymi stosowne uprawnienia budowlane do kierowania robotami budowlanymi 4. Roboty remontowe realizowane będą w czynnym obiekcie 5. Ze względu na specyfikę obiektu jakim jest szpital, prace remontowe muszą być tak wykonywane, a żeby nie zakłócić pracy komórek organizacyjnych budynku Służby Zdrowia. 6. Wszystkie wyłączenia przełączenia ograniczyć do minimum po uzgodnieniu ze służbami technicznymi szpitala 7. Wszystkie materiały zastosowane przy realizacji robót muszą posiadać atesty i aprobaty 8. Energię elektryczną i wodę dla potrzeb robót odpłatnie udostępni zamawiający w miejscu realizacji robót

6 9. Ze względu na przeznaczenie budynku wymagane jest utrzymanie czystości na bieżąco przy realizacji robót 10. Od osób uczestniczących w realizacji inwestycji oczekuje się znajomości i przestrzegania instrukcji bezpieczeństwa p.poż. obowiązującej w szpitalu. 11. Materiały przewidziane do realizacji przedmiotu zamówienia winny spełniać wymagania norm, przepisów i standardów stosowanych w budynkach służby zdrowia 12. Wykonawca zobowiązany jest do wykonania dokumentacji powykonawczej w postaci papierowej 13. Wykonawca przeszkoli personel w zakresie działania zamontowanych urządzeń Załączniki Nr. 1 Obszar objęty remontem Nr. 2 Szkic lokalizacji pracowni
