1 Zastosowania Metod Fizyki Jądrowej Akceleratory medyczne i przemysłowe Sławomir Wronka, r

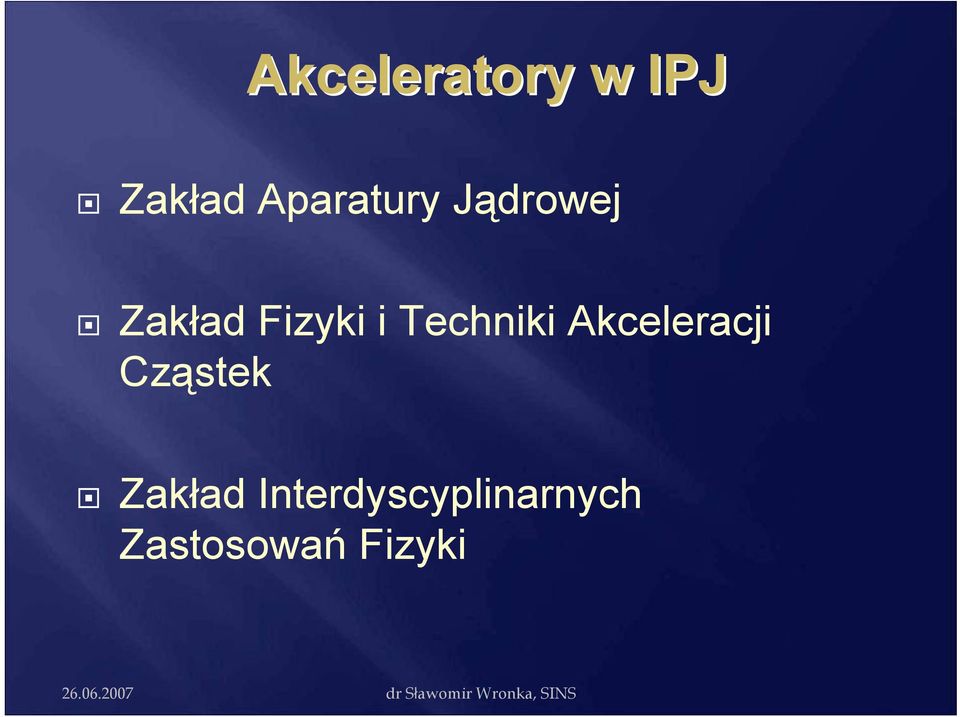

2 Akceleratory w IPJ Zakład Aparatury Jądrowej Zakład Fizyki i Techniki Akceleracji Cząstek Zakład Interdyscyplinarnych Zastosowań Fizyki

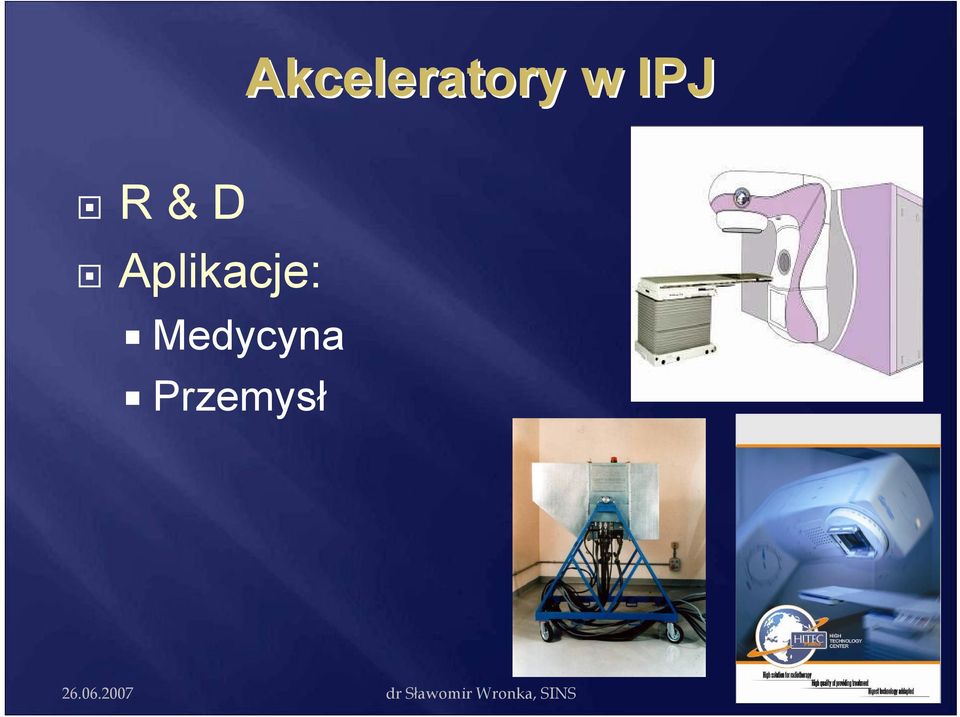

3 Akceleratory w IPJ R & D Aplikacje: Medycyna Przemysł

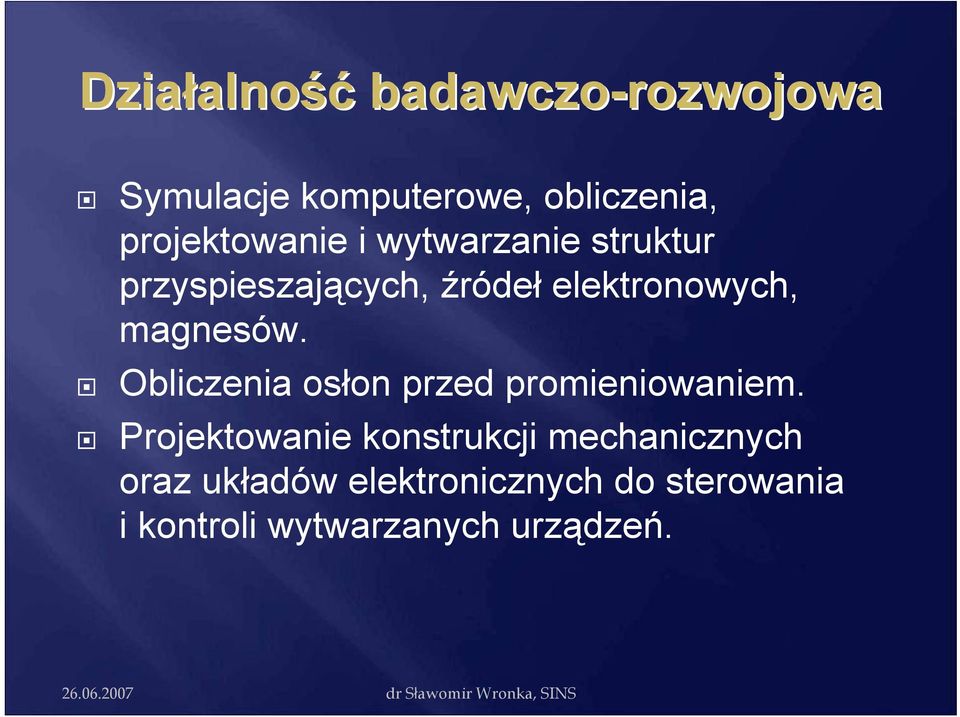

4 Działalno alność badawczo-rozwojowa Symulacje komputerowe, obliczenia, projektowanie i wytwarzanie struktur przyspieszających, źródeł elektronowych, magnesów. Obliczenia osłon przed promieniowaniem. Projektowanie konstrukcji mechanicznych oraz układów elektronicznych do sterowania i kontroli wytwarzanych urządzeń.

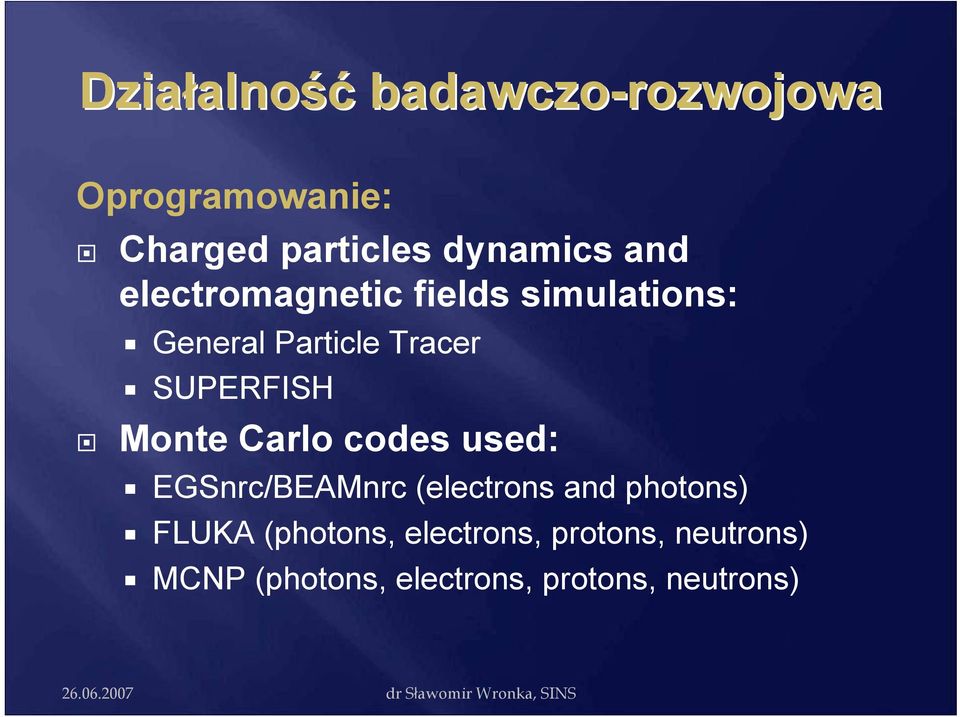

5 Działalno alność badawczo-rozwojowa Oprogramowanie: Charged particles dynamics and electromagnetic fields simulations: General Particle Tracer SUPERFISH Monte Carlo codes used: EGSnrc/BEAMnrc (electrons and photons) FLUKA (photons, electrons, protons, neutrons) MCNP (photons, electrons, protons, neutrons)

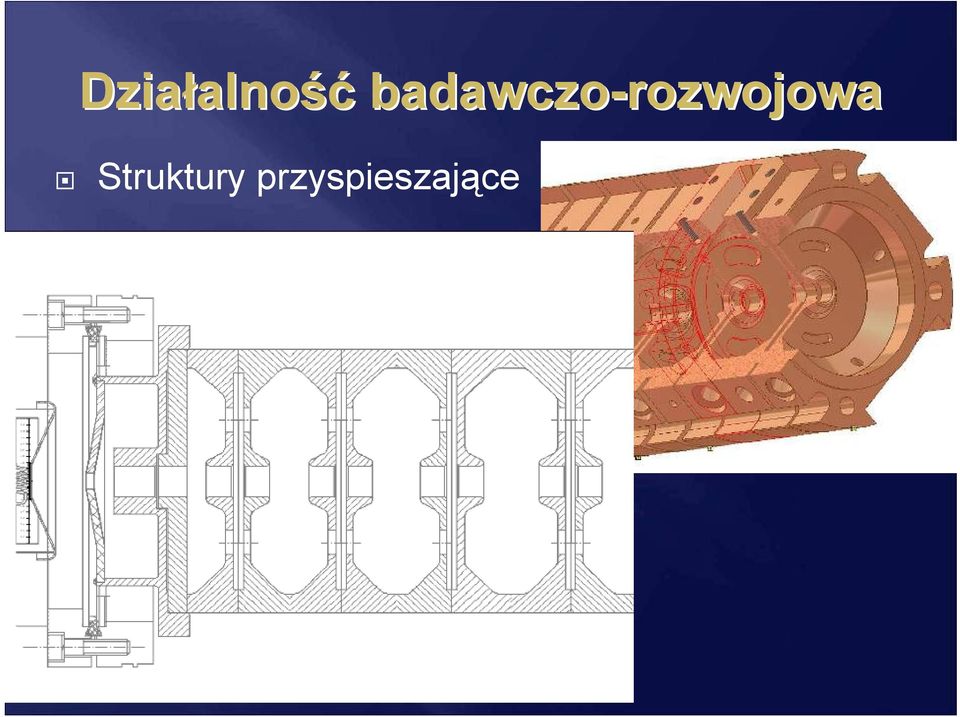

6 Działalno alność badawczo-rozwojowa Struktury przyspieszające

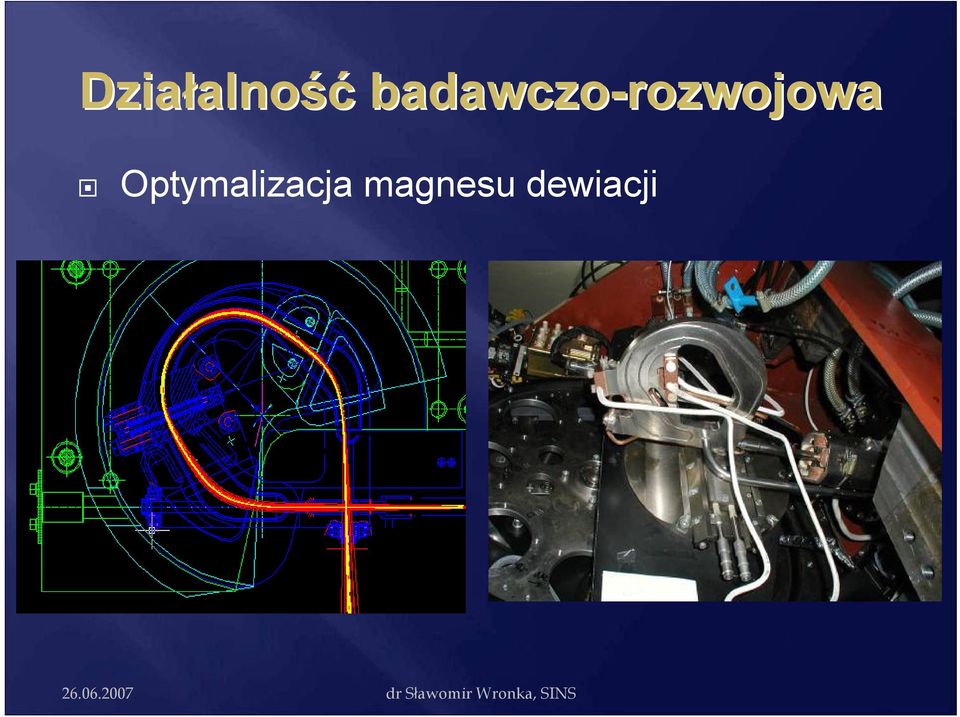

7 Działalno alność badawczo-rozwojowa Optymalizacja magnesu dewiacji

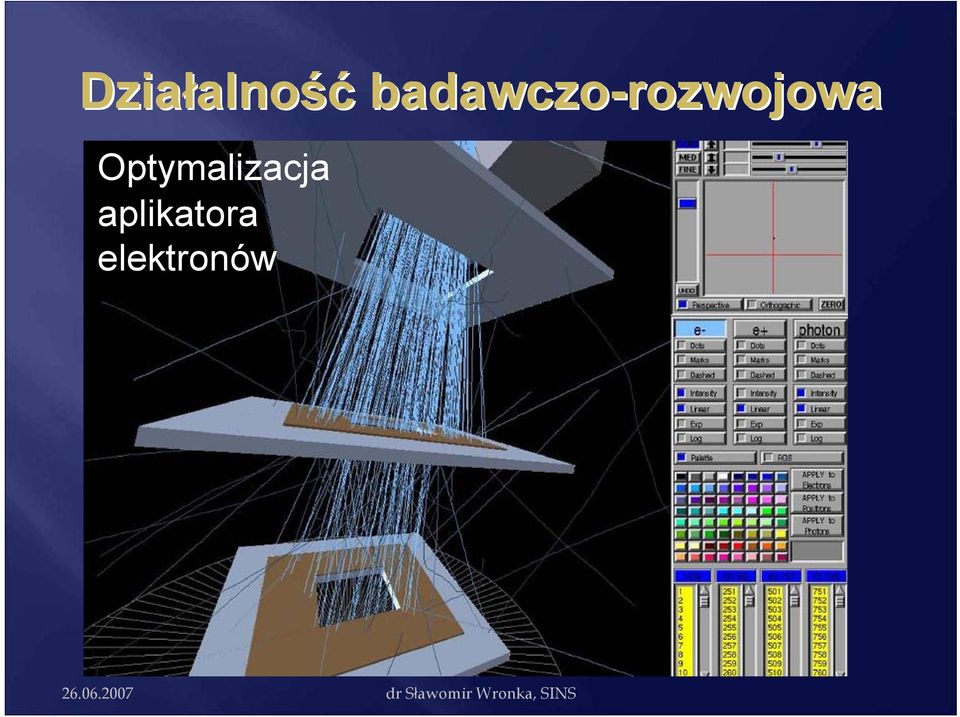

8 Działalno alność badawczo-rozwojowa Optymalizacja aplikatora elektronów

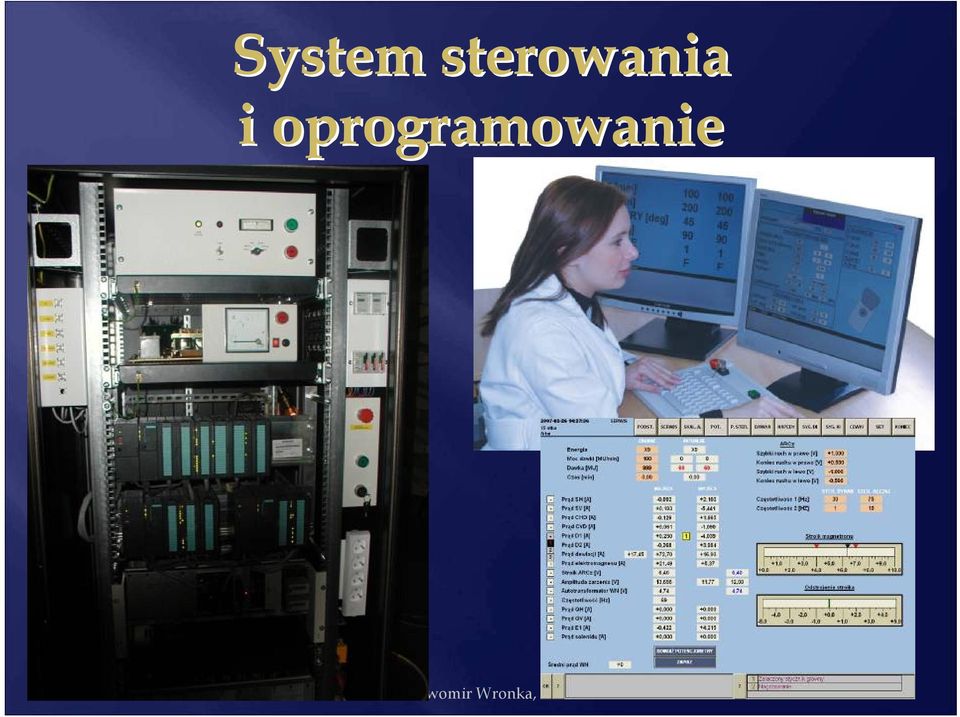

9 System sterowania i oprogramowanie

10 Komputerowe projektowanie 3D Analizy wytrzymałościowe

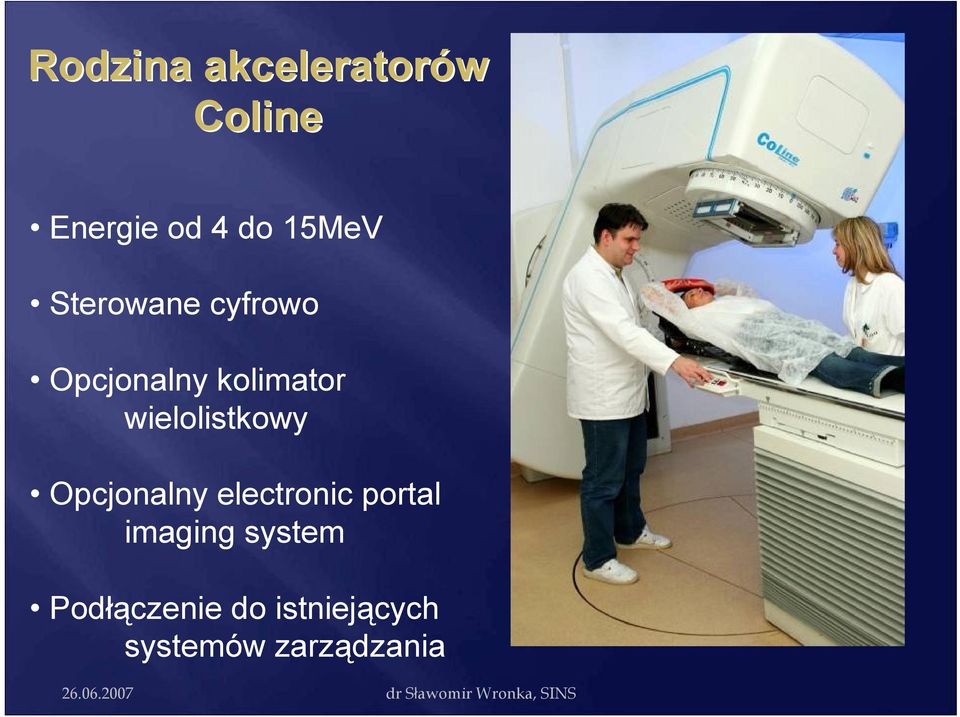

11 Rodzina akceleratorów Coline Energie od 4 do 15MeV Sterowane cyfrowo Opcjonalny kolimator wielolistkowy Opcjonalny electronic portal imaging system Podłączenie do istniejących systemów zarządzania

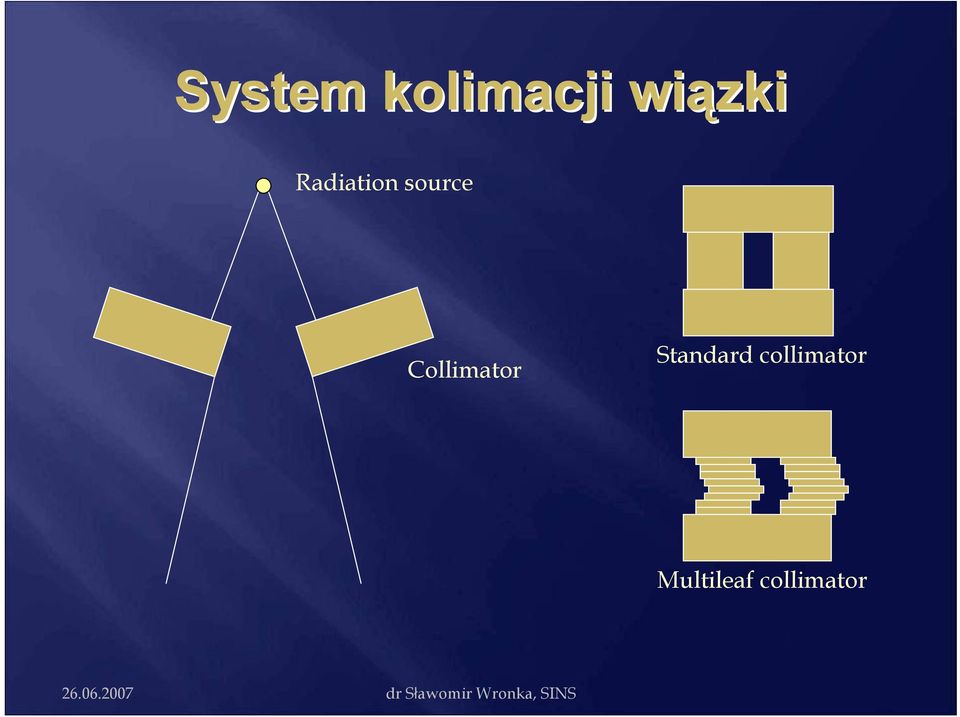

12 System kolimacji wiązki Radiation source Collimator Standard collimator Multileaf collimator

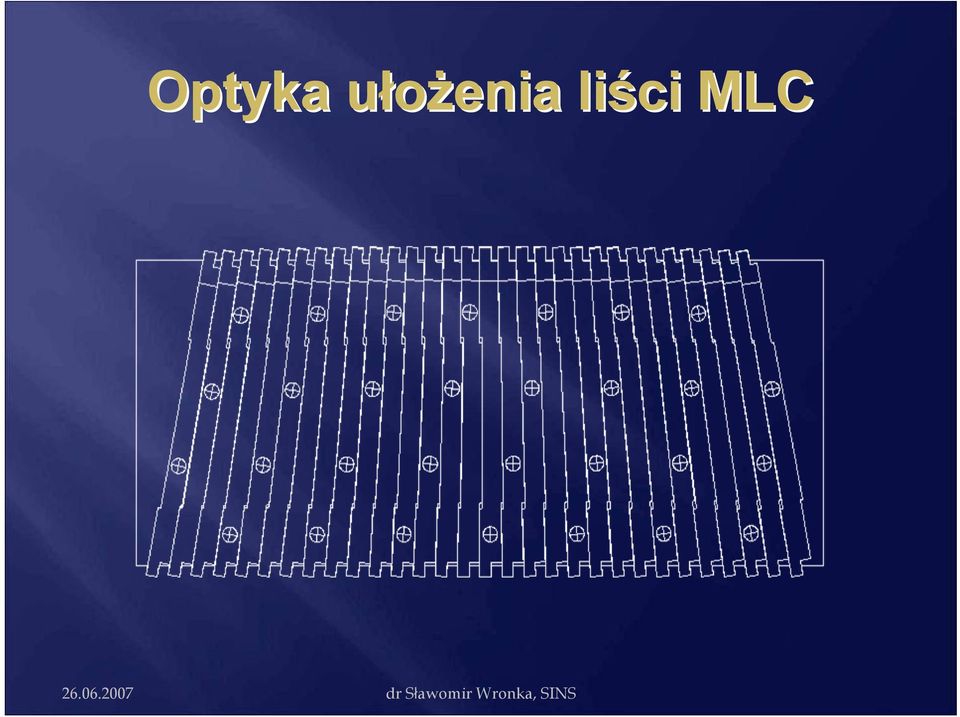

13 Optyka ułożenia u liści MLC

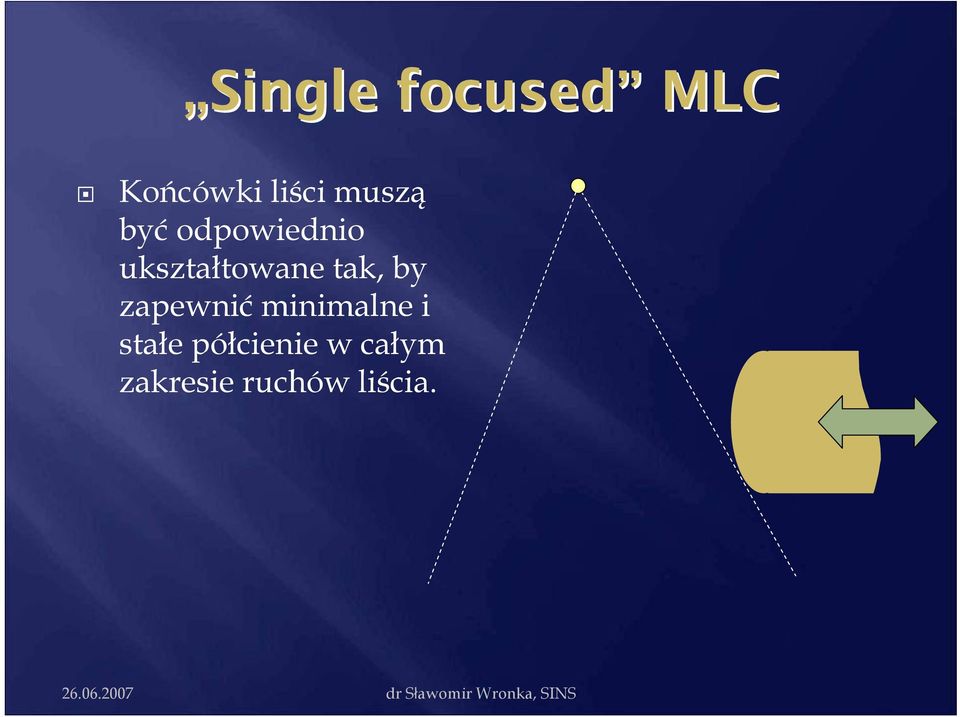

14 Single focused MLC Końcówki liści muszą być odpowiednio ukształtowane tak, by zapewnić minimalne i stałe półcienie w całym zakresie ruchów liścia.

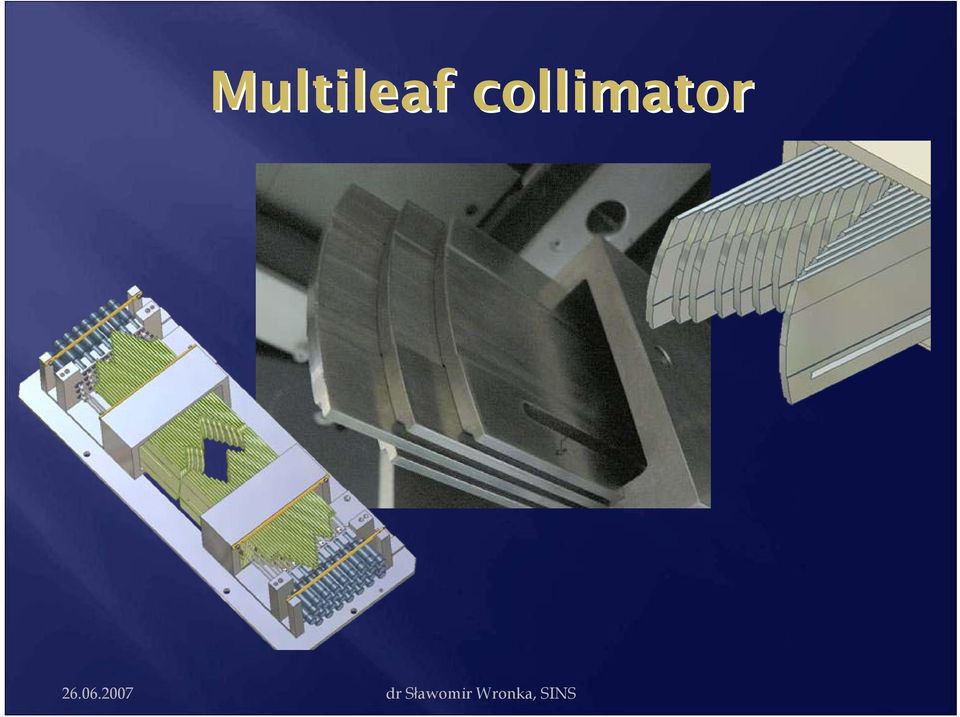

15 Multileaf collimator

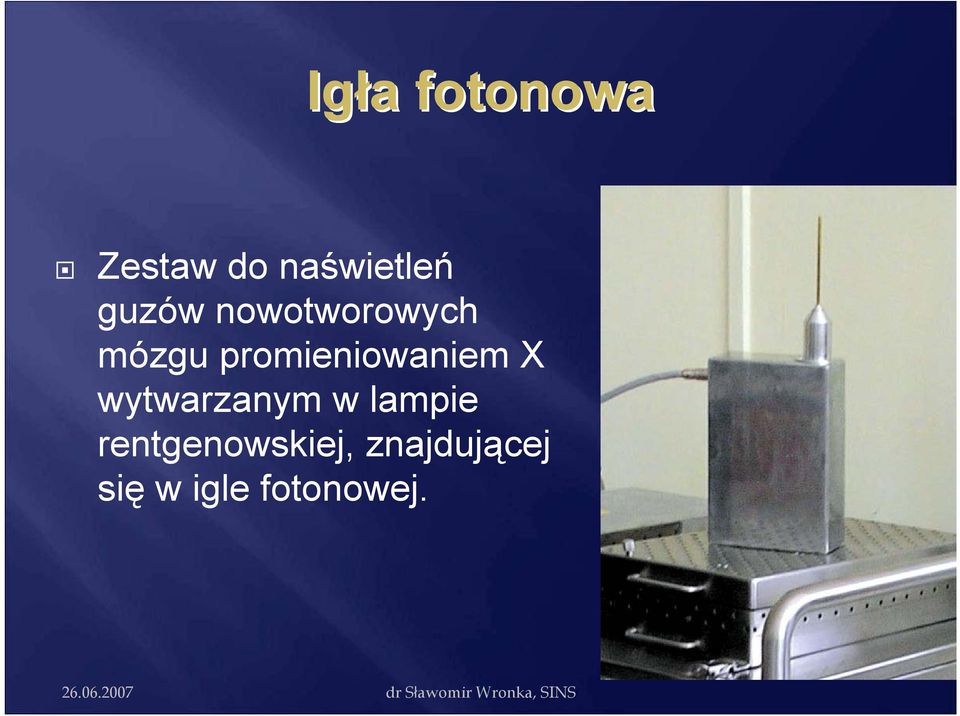

16 Igła a fotonowa Zestaw do naświetleń guzów nowotworowych mózgu promieniowaniem X wytwarzanym w lampie rentgenowskiej, znajdującej się w igle fotonowej.

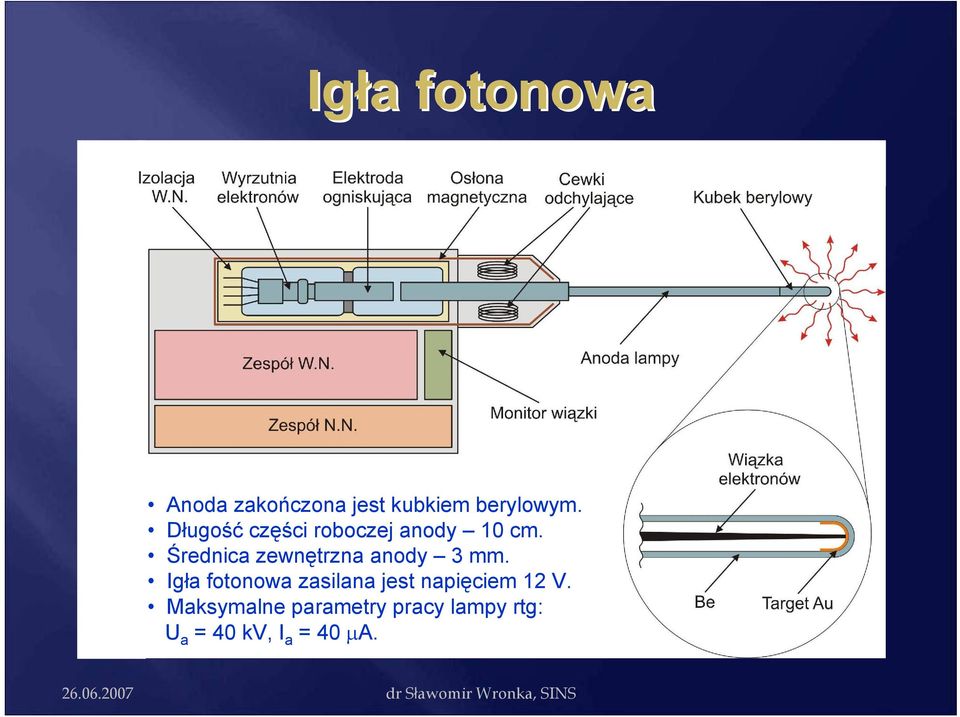

17 Igła a fotonowa Anoda zakończona jest kubkiem berylowym. Długość części roboczej anody 10 cm. Średnica zewnętrzna anody 3 mm. Igła fotonowa zasilana jest napięciem 12 V. Maksymalne parametry pracy lampy rtg: U a = 40 kv, I a = 40 μa.

18 Rozkład radialny mocy dawki w wodzie U a = 40 kv, I a = 40 μa Zestaw, pod względem funkcjonalnym, jest obecnie gotowy do zastosowania w praktyce klinicznej.

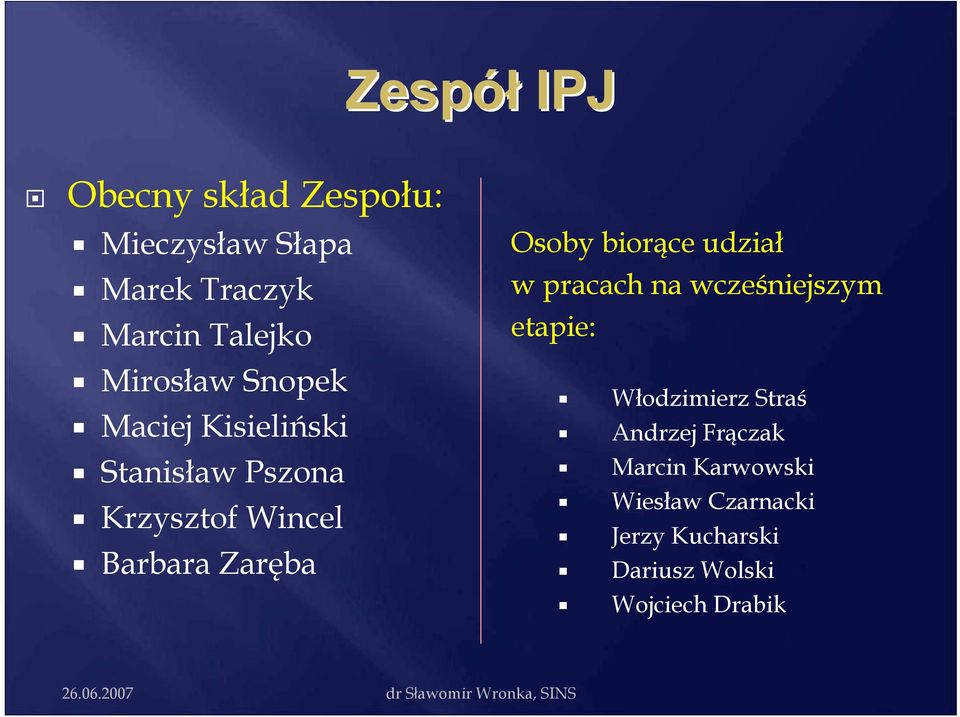

19 Zespół IPJ Obecny skład Zespołu: Mieczysław Słapa Marek Traczyk Marcin Talejko Mirosław Snopek Maciej Kisieliński Stanisław Pszona Krzysztof Wincel Barbara Zaręba Osoby biorące udział w pracach na wcześniejszym etapie: Włodzimierz Straś Andrzej Frączak Marcin Karwowski Wiesław Czarnacki Jerzy Kucharski Dariusz Wolski Wojciech Drabik

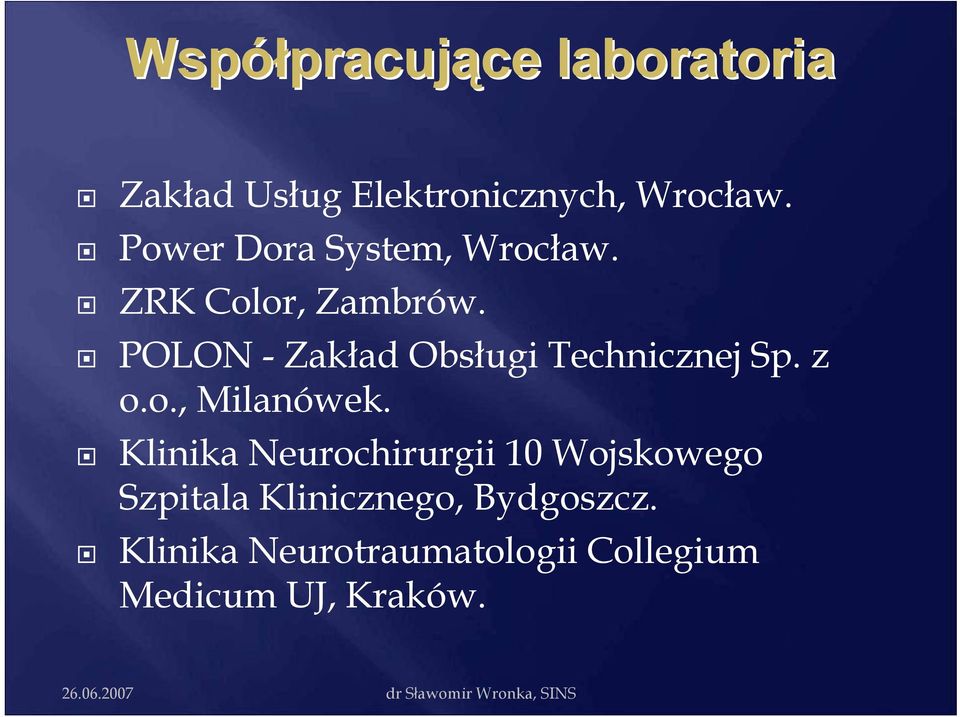

20 Współpracuj pracujące ce laboratoria Zakład Usług Elektronicznych, Wrocław. Power Dora System, Wrocław. ZRK Color, Zambrów. POLON - Zakład Obsługi Technicznej Sp. z o.o., Milanówek. Klinika Neurochirurgii 10 Wojskowego Szpitala Klinicznego, Bydgoszcz. Klinika Neurotraumatologii Collegium Medicum UJ, Kraków.

21 Granty związane zane z igłą fotonową Projekt badawczy KBN Nr 8 T11E pt. Igła fotonowa do radioterapii, r., zł. Projekt celowy KBN nr 10 T C/5092 pt. Zestaw do brachyterapii nowotworów mózgu igłą fotonową, , zł. Projekt badawczo-rozwojowy KBN nr 1437/T11/2004/27 pt. "Opracowanie innowacyjnej metody wykorzystania igły fotonowej wraz z systemem stereotaktycznym do operacji guzów przerzutowych i pierwotnych mózgu", przyznany Klinice Neurotraumatologii Collegium Medicum UJ r. - nasz udział zł

22

23 Flat panel doskonała jakość wizualizacji on-line

24 Nowe zastosowania dla bezpieczeństwa Common example + + = In total 5m line

25 Akcelerator Pilot do naświetlania żywności

26 System zarządzania jakości cią i znak CE
