Akceleratory elektronów przeznaczone do sterylizacji radiacyjnej. Jerzy Stanikowski

Transkrypt

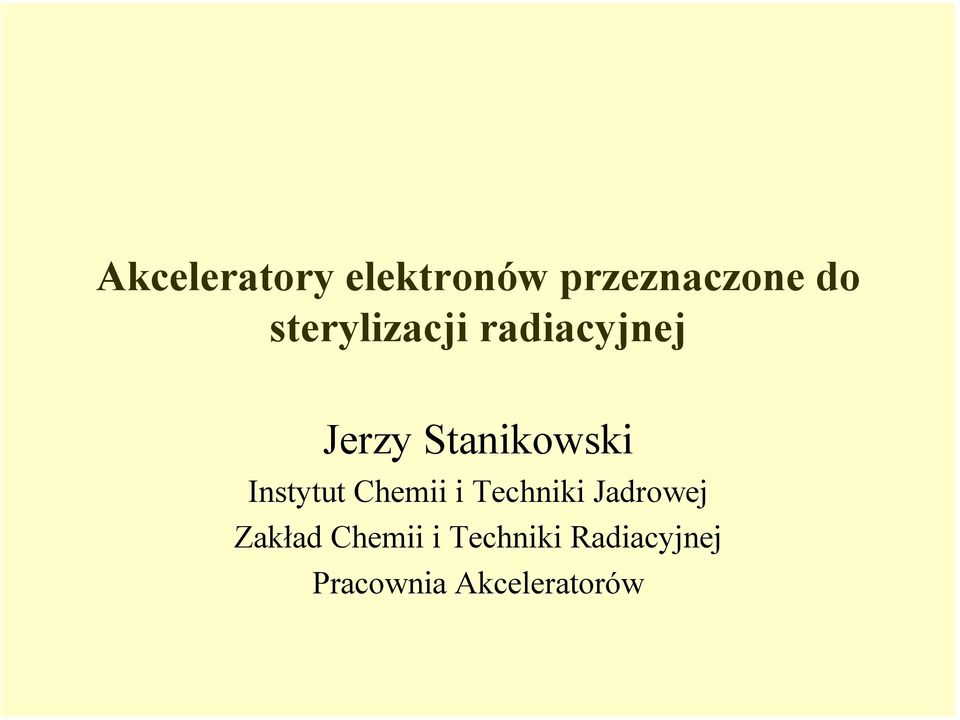

1 Akceleratory elektronów przeznaczone do sterylizacji radiacyjnej Jerzy Stanikowski Instytut Chemii i Techniki Jadrowej Zakład Chemii i Techniki Radiacyjnej Pracownia Akceleratorów

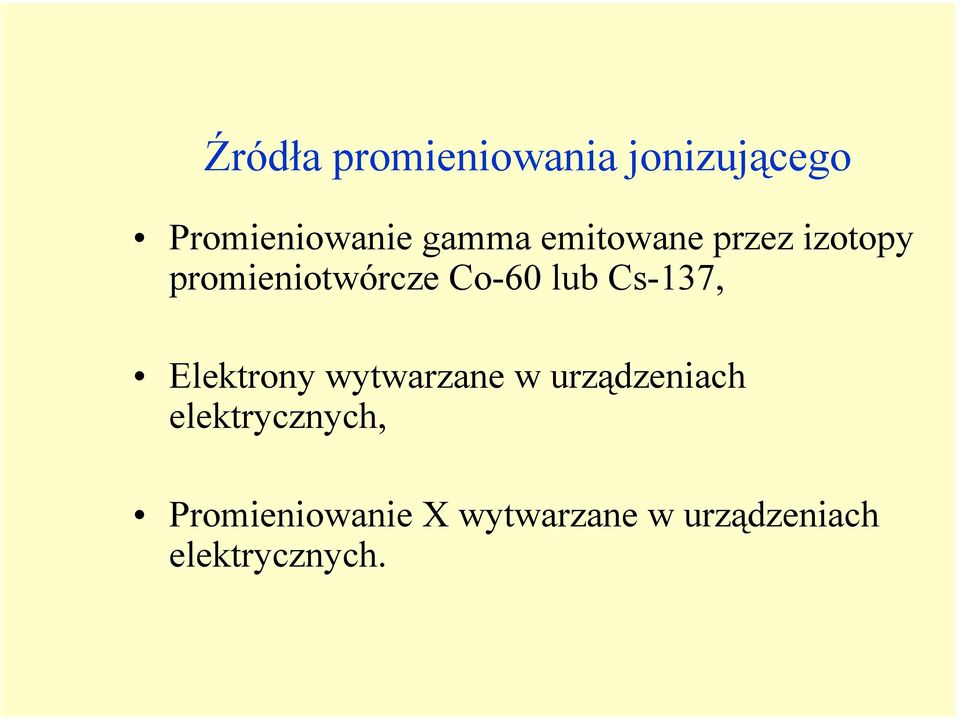

2 Źródła promieniowania jonizującego Promieniowanie gamma emitowane przez izotopy promieniotwórcze Co-60 lub Cs-137, Elektrony wytwarzane w urządzeniach elektrycznych, Promieniowanie X wytwarzane w urządzeniach elektrycznych.

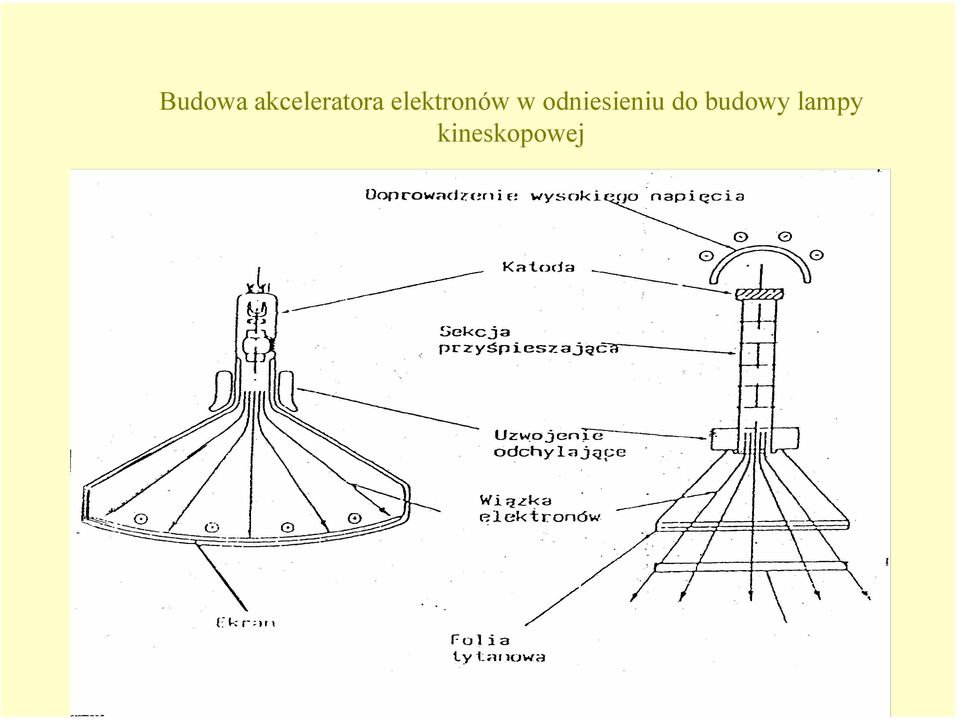

3 Budowa akceleratora elektronów w odniesieniu do budowy lampy kineskopowej

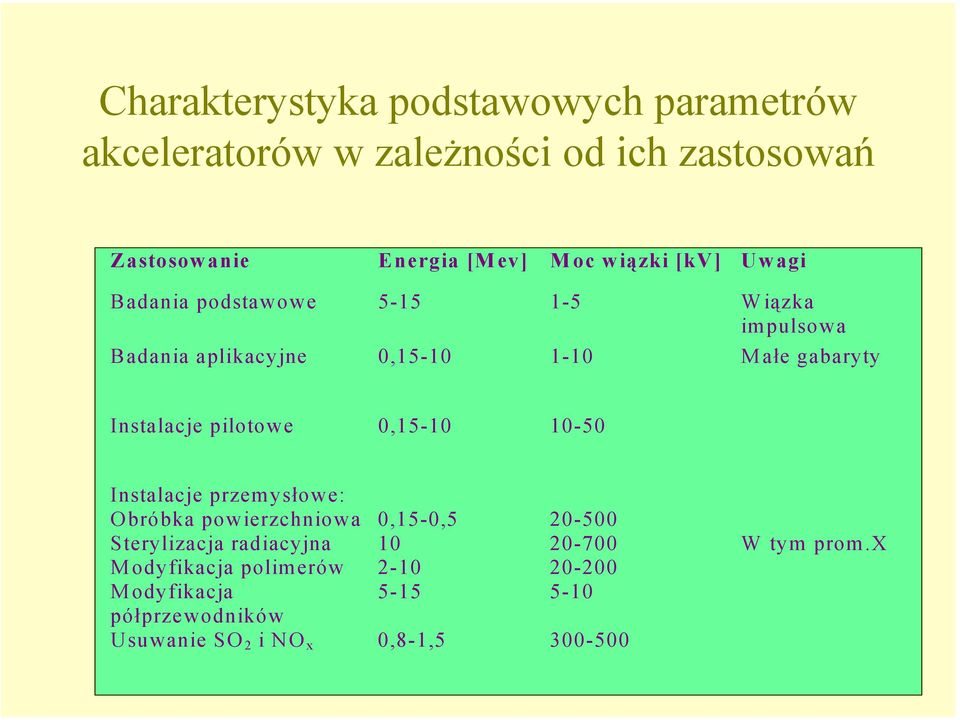

4 Charakterystyka podstawowych parametrów akceleratorów w zależności od ich zastosowań Zastosowanie Energia [Mev] Moc wiązki [kv] Uwagi Badania podstawowe Wiązka impulsowa Badania aplikacyjne 0, Małe gabaryty Instalacje pilotowe 0, Instalacje przemysłowe: Obróbka powierzchniowa Sterylizacja radiacyjna Modyfikacja polimerów Modyfikacja półprzewodników Usuwanie SO 2 i NO x 0,15-0, ,8-1, W tym prom.x

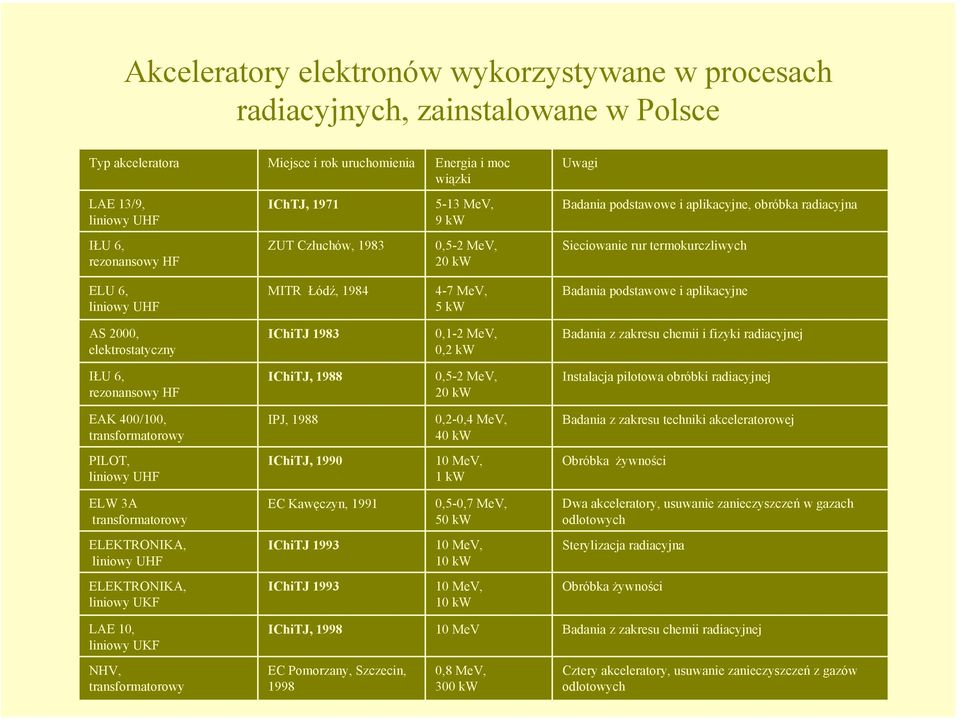

5 Akceleratory elektronów wykorzystywane w procesach radiacyjnych, zainstalowane w Polsce Typ akceleratora Miejsce i rok uruchomienia Energia i moc wiązki Uwagi LAE 13/9, liniowy UHF IChTJ, MeV, 9 kw Badania podstawowe i aplikacyjne, obróbka radiacyjna IŁU 6, rezonansowy HF ZUT Człuchów, ,5-2 MeV, 20 kw Sieciowanie rur termokurczliwych ELU 6, liniowy UHF MITR Łódź, MeV, 5 kw Badania podstawowe i aplikacyjne AS 2000, elektrostatyczny IChiTJ ,1-2 MeV, 0,2 kw Badania z zakresu chemii i fizyki radiacyjnej IŁU 6, rezonansowy HF IChiTJ, ,5-2 MeV, 20 kw Instalacja pilotowa obróbki radiacyjnej EAK 400/100, transformatorowy IPJ, ,2-0,4 MeV, 40 kw Badania z zakresu techniki akceleratorowej PILOT, liniowy UHF IChiTJ, MeV, 1 kw Obróbka żywności ELW 3A transformatorowy EC Kawęczyn, ,5-0,7 MeV, 50 kw Dwa akceleratory, usuwanie zanieczyszczeń w gazach odlotowych ELEKTRONIKA, liniowy UHF IChiTJ MeV, 10 kw Sterylizacja radiacyjna ELEKTRONIKA, liniowy UKF IChiTJ MeV, 10 kw Obróbka żywności LAE 10, liniowy UKF IChiTJ, MeV Badania z zakresu chemii radiacyjnej NHV, transformatorowy EC Pomorzany, Szczecin, ,8 MeV, 300 kw Cztery akceleratory, usuwanie zanieczyszczeń z gazów odlotowych

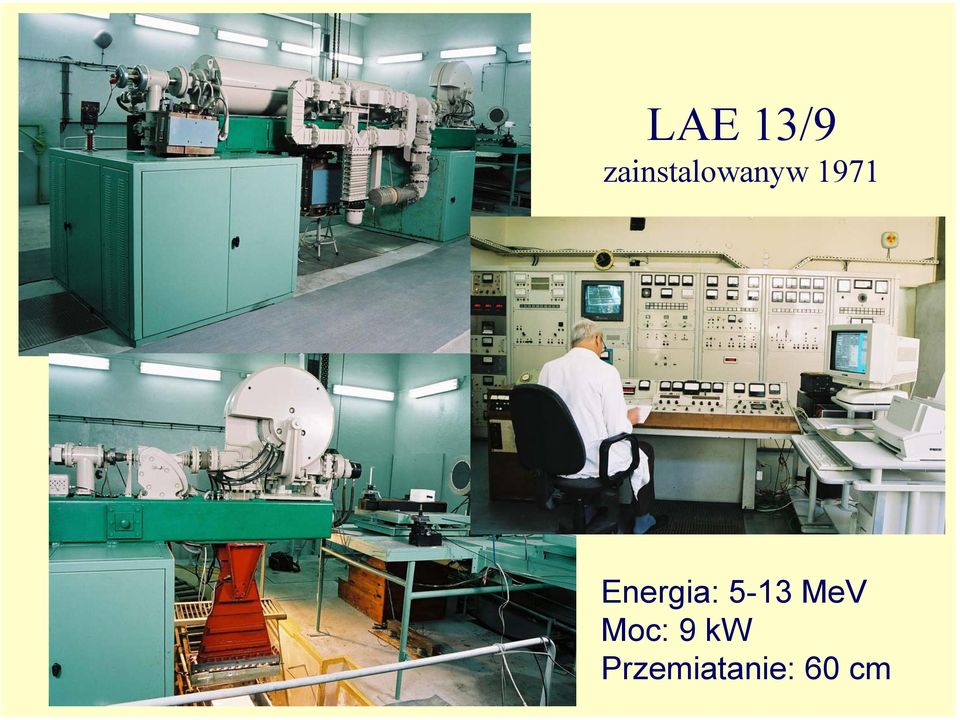

6 LAE 13/9 zainstalowanyw 1971 Energia: 5-13 MeV Moc: 9 kw Przemiatanie: 60 cm

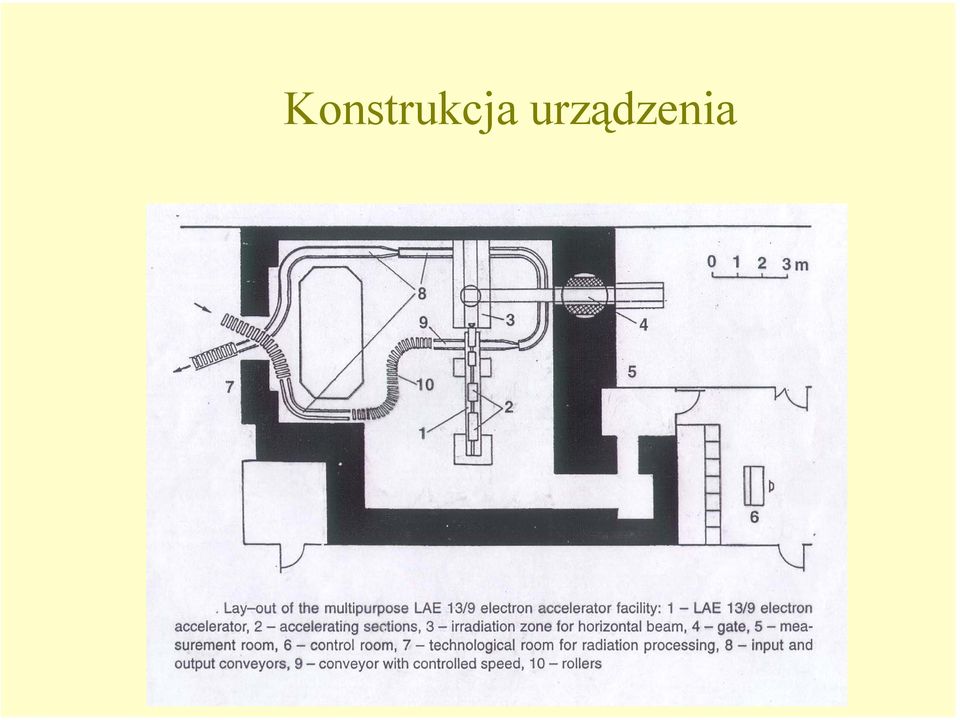

7 Konstrukcja urządzenia

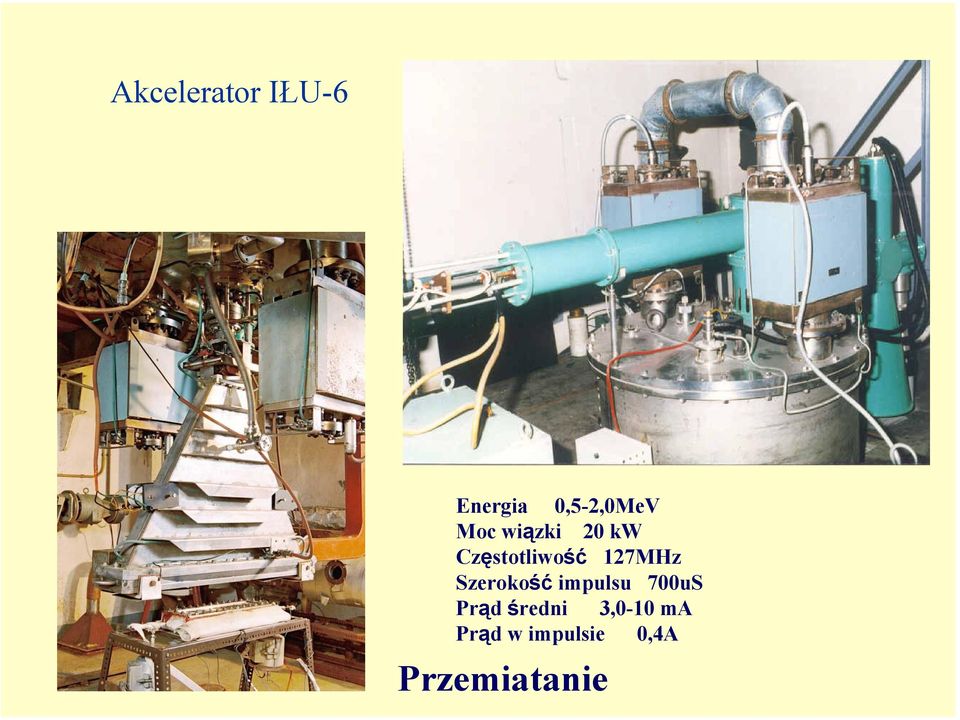

8 Akcelerator IŁU-6 Energia 0,5-2,0MeV Moc wiązki 20 kw Częstotliwość 127MHz Szerokość impulsu 700uS Prąd średni 3,0-10 ma Prąd w impulsie 0,4A Przemiatanie

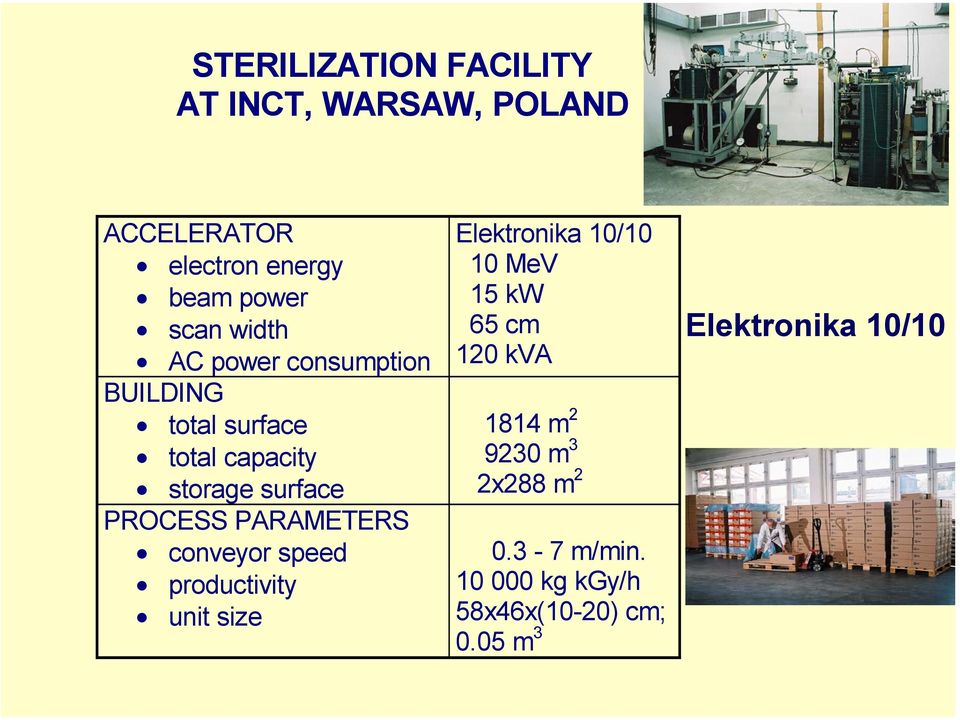

9 STERILIZATION FACILITY AT INCT, WARSAW, POLAND ACCELERATOR electron energy beam power scan width AC power consumption BUILDING total surface total capacity storage surface PROCESS PARAMETERS conveyor speed productivity unit size Elektronika 10/10 10 MeV 15 kw 65 cm 120 kva 1814 m m 3 2x288 m m/min kg kgy/h 58x46x(10-20) cm; 0.05 m 3 Elektronika 10/10

10 Akcelerator elektronów ELEKTRONIKA 10/10 Energia 10 MeV Moc wiązki 15 kw Sekcja przyspieszająca 1 działo elektronowe; 3 magnetron; 5 sekcja przyspieszająca; 8 przemiatanie; 9 transporter.

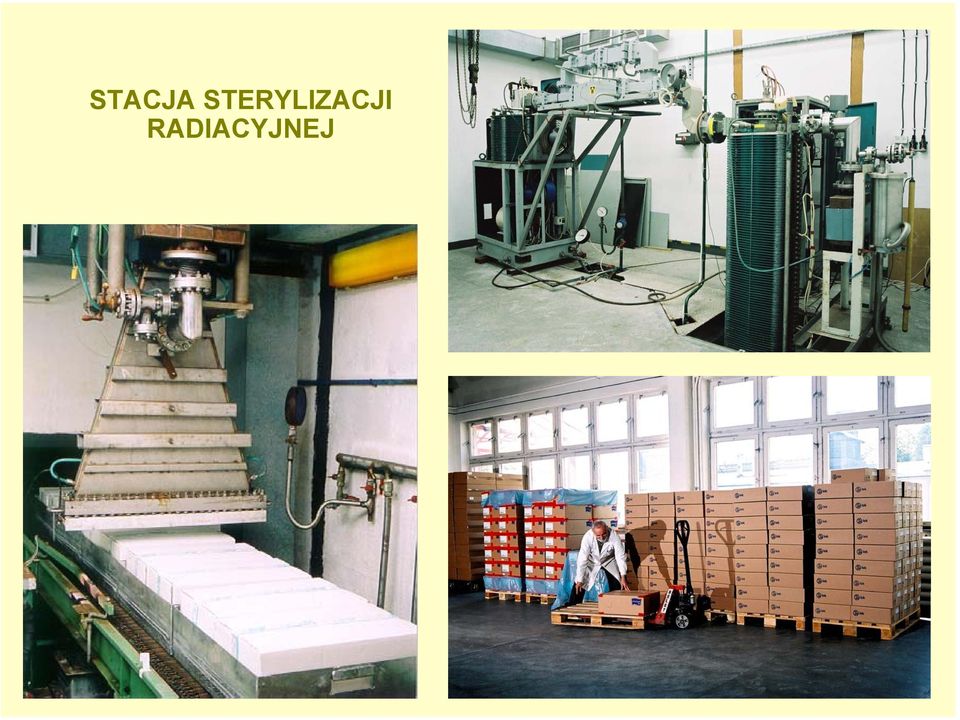

11 STACJA STERYLIZACJI RADIACYJNEJ

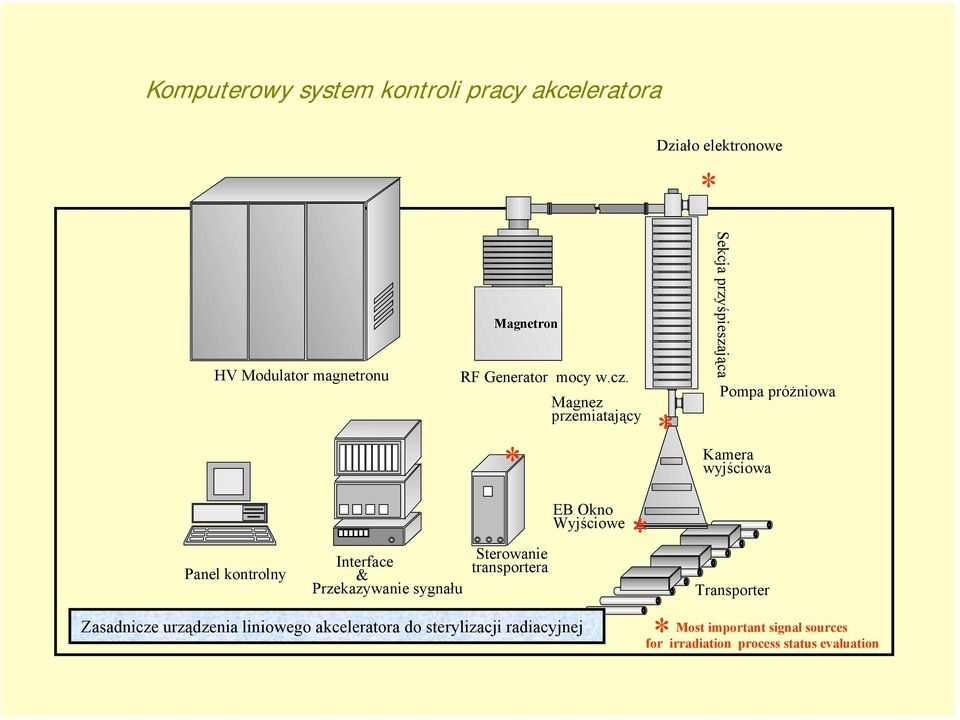

12 Komputerowy system kontroli pracy akceleratora Działo elektronowe * HV Modulator magnetronu Magnetron RF Generator mocy w.cz. * Magnez przemiatający * Sekcja przyśpieszająca Pompa próżniowa Kamera wyjściowa Panel kontrolny Interface & Przekazywanie sygnału Sterowanie transportera Zasadnicze urządzenia liniowego akceleratora do sterylizacji radiacyjnej EB Okno Wyjściowe * * Transporter Most important signal sources for irradiation process status evaluation

13 Komputerowy system kontroli pracy akceleratora System transportera i skanowania wewnątrz Komory napromieniań Ściana ochronna Miejsce skanera d, t Punkt EB Impulsator Napęd Tachometr Każdy pojemnik ma swój unikalny kod. W momencie gdy pojemnik pojawia się w miejscu skanera dzięki kodowi określany jest czas w którym był pod wiązką.

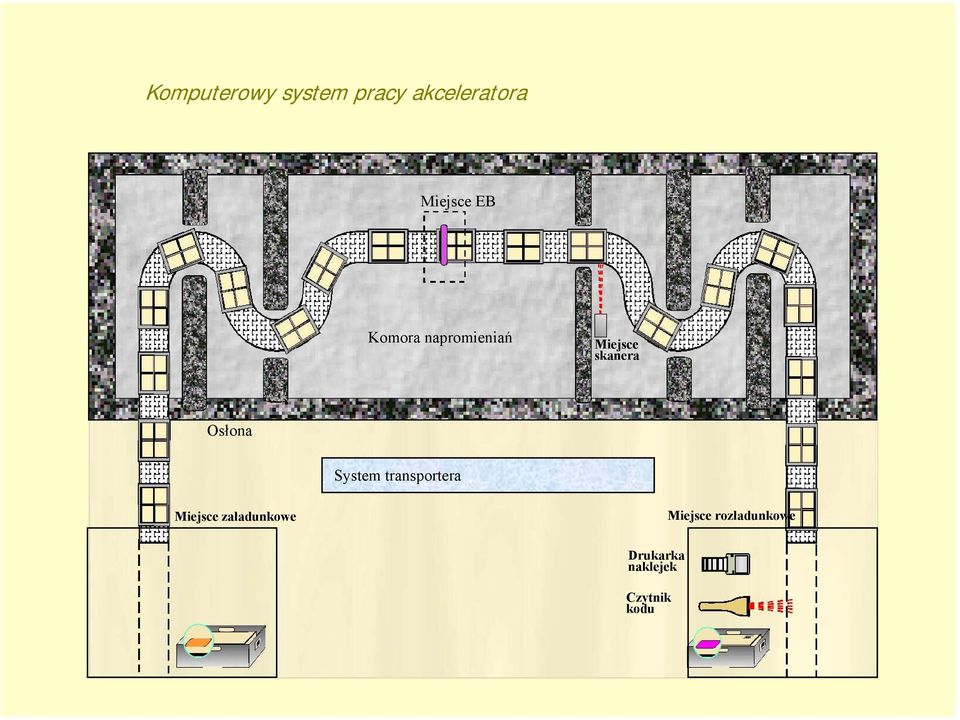

14 Komputerowy system pracy akceleratora Miejsce EB Komora napromieniań Miejsce skanera Osłona System transportera Miejsce załadunkowe Miejsce rozładunkowe Drukarka naklejek Czytnik kodu

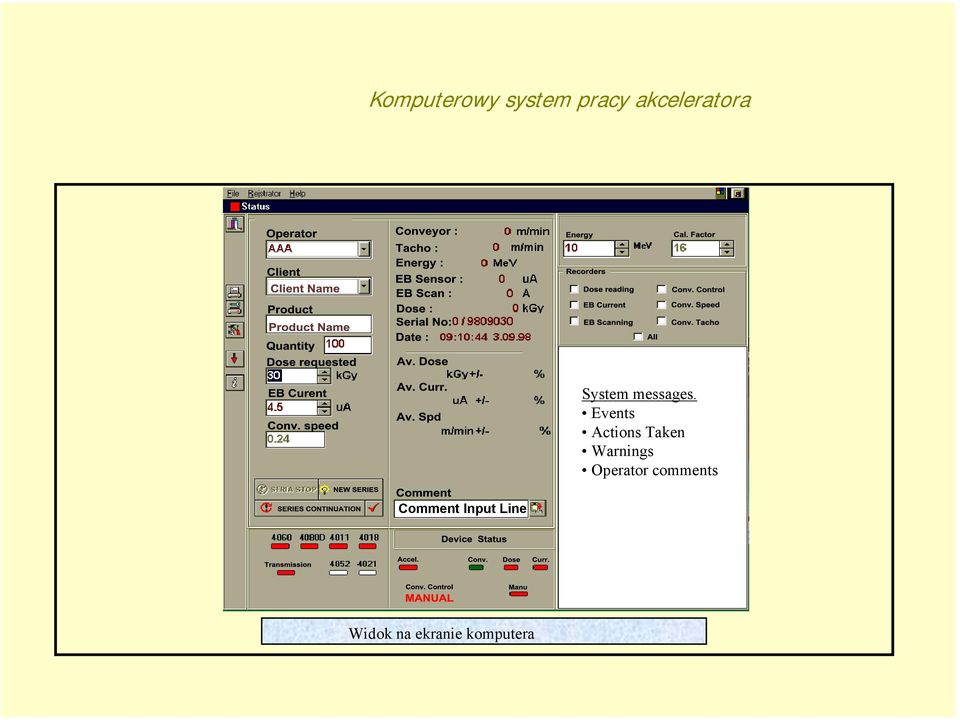

15 Komputerowy system pracy akceleratora System messages. Events Actions Taken Warnings Operator comments Comment Input Line Widok na ekranie komputera
