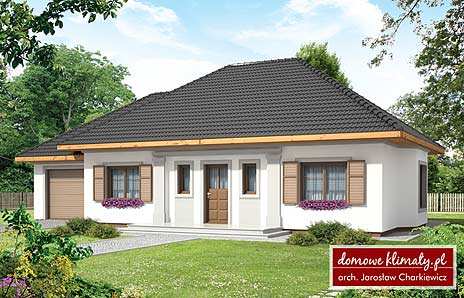

1 Mitek Industries Polska Sp. z o.o. Ul. Poznańska 29K, Legnica tel , PROJEKT PREFABRYKOWANEJ WIĘŹBY DACHOWEJ BUDYNKU MIESZKALNEGO JEDNORODZINNEGO HEKTOR WIĄZARY Z LITEGO DREWNA ŁĄCZONE PŁYTKAMI KOLCZASTYMI WYKAZ AUTORYZOWANYCH PRODUCENTÓW NA KOŃCU OPRACOWANIA

2

3 A M1 A B M11 B KU11 KU nr G1 35 Strych - 35,7 m2 35 Kątownik HD "Multigrip" łącznik wiązarów z wieńcem. Speedy Standard ST 44 "Multigrip" łącznik pasa dolnego kulawek z wiązarami obniżonymi. Kotew uniwersalna MFAA "Multigrip" łącznik pasa górnego kulawek z wiązarami obniżonymi. Uwagi: 1. Elementy konstrukcyjne wykonać w autoryzowanym zakładzie prefabrykacji wiązarów dachowych w systemie płytek kolczastych "MiTek". 2. Elementy drewniane zabezpieczyć przeciwogniowo oraz biologicznie środkami chemicznymi. 3. Stężenia konstrukcji wykonać z desek 25x100mm przybijanych gwoździami pierścieniowymi 3,75x80mm, po 3 szt./węzeł. 4. Wiązary zamocować do murłaty stosując kątowniki HD firmy "Multigrip". 5. Murłata o przekroju 80 x 140 [mm]. 6. Obciążenie śniegiem: IV strefa 7. Obciążenie wiatrem: I strefa TARCICA KONSTRUKCYJNA KLASY GRUBOŚĆ 45 mm Płytki kolczaste MiTek typu: GNA20, NT1 KU6 OB1 OB2 2xOB M5 K KU M6 KU5 M8 M6 M10 M7 M8 KU11 KU5 D M9 D M3 F E M4 M2 E F KU4 KU3 KU2 KU1 KU2 KU3 KU4 KU6 NT1 KU6 KU5 KU5 KU5 2xOB3 OB2 OB1 KU6 NT1 KU15 OB5 OB4 KU6 KU16 NT2 KU16 KU15 KU14 KU13 KU12 KU13 KU14 KU15 KU10 KU9 KU8 KU7 KU8 KU9 KU10 KU16 KU15 K2 K3 KU6 KU16 NT2 KU6 NT NAZWA OBIEKTU Budynek mieszkalny jednorodzinny "HEKTOR" ADRES OBIEKTU Do adaptacji TYTUŁ RYSUNKU PROJEKTOWAŁ OPRACOWAŁ Rzut konstrukcji dachowej inż. Andrzej Budakowski inż. Marcin Gutowski NR RYS.: SPRAWDZIŁ SKALA: DATA: 1:

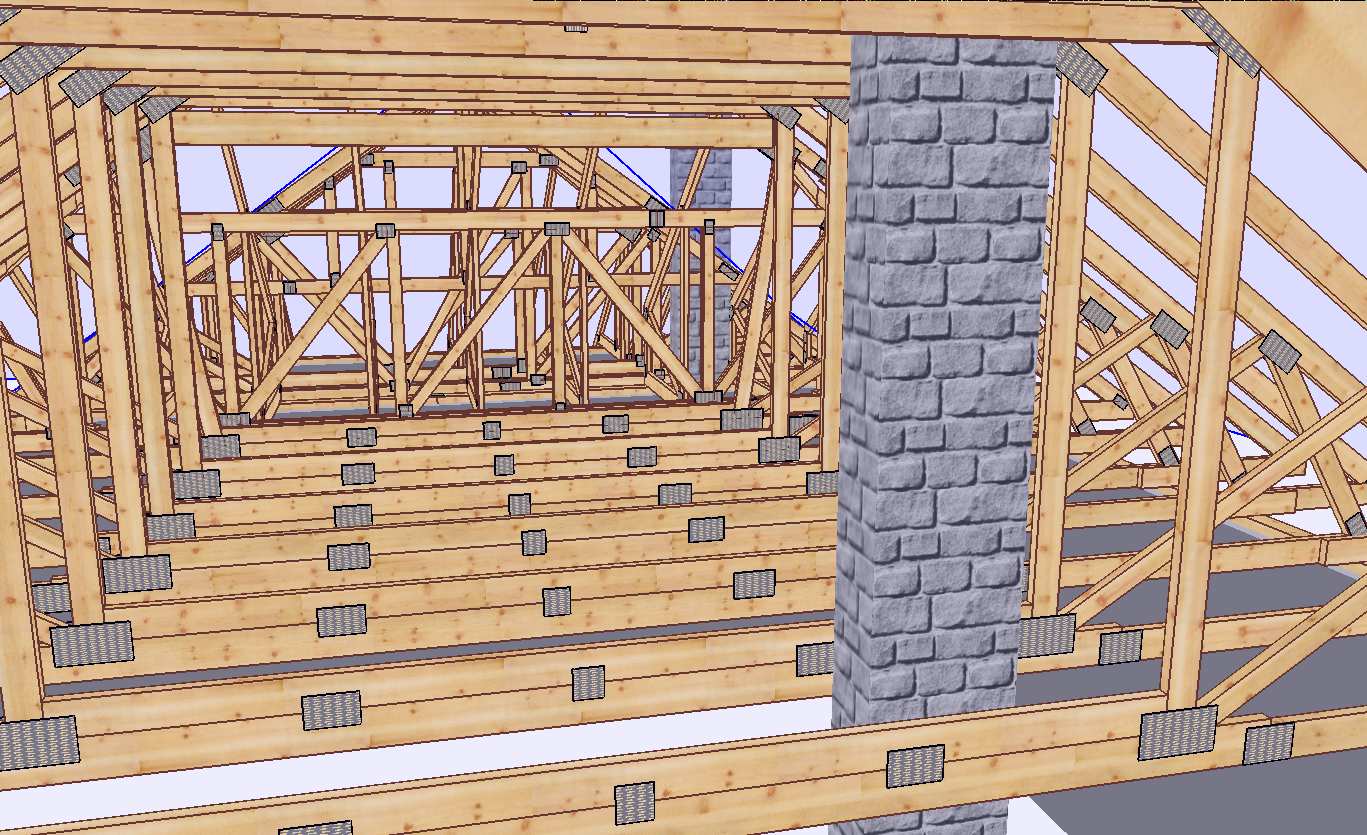

4 Jak zamówi wi zary prefabrykowane? 1. Zamówienie na wi zary nale y z o y w licencjonowanym zak adzie prefabrykacji, najlepiej w terminie od jednego do trzech miesi cy przed uko czeniem cian i stropów. 2. Wszystkie materia y, w tym drewno, czniki, p ytki kolczaste, impregnat zapewnia zak ad prefabrykacji. Cena wi zarów obejmuje koszt wszystkich niezb dnych elementów. 3. Lista autoryzowanych zak adów oraz ich punktów dystrybucji znajduje si na ko cu projektu. 4. Produkcja i monta trwa kilka dni. 5. Wi zary mo na zamówi w fabryce w dwóch wariantach: a) Z monta em przez producenta, b) Zakup kompletu elementów wi zarów na konstrukcj dachu ( monta zapewnia Inwestor) 6. Dokumentacja produkcyjna do tego projektu znajduje si w ka dym autoryzowanym zak adzie prefabrykacji. 7. Prezentacja trójwymiarowa konstrukcji dost pna jest na stronie

5 PRZYKŁADOWA WYCENA KONSTRUKCJI DACHU HEKTOR Założenia projektowe podpora - murłata 80 x 140 [mm] kąt pochyleni dachu - 35 powierzchnia dachu m 2 tarcica - sucha, impregnowana (FOBOS M-4), 4 stronnie strugana klasy rozstaw obliczeniowy wiązarów - do 1,00 m PORÓWNANIE CENOWE: Wariant I Więźba drewniana tradycyjna + konstrukcja stropu żelbetowego (z kosztorysu inwestorskiego)

6 Razem: 12613, , , , ,37+52,86+623,64+513,02+959, , , ,68 = ,93 zł netto Wariant II - Więźba z wiązarów prefabrykowanych (pas dolny stanowi strop drewniany) Konstrukcja dachowa Materiały pomocnicze do montażu: (murłata 80x140, stężenia deskowe 25x100, okucia ciesielskie) Montaż Razem ,00 zł netto 1 700,00 zł netto 4 500,00 zł netto ,00 zł netto ZALETY: Wybierając wiązary prefabrykowane oszczędzasz około zł. Wybierając wiązary prefabrykowane oszczędzasz jeszcze więcej ponieważ nie musisz wykonywać kosztownych wewnętrznych ław fundamentowych, wewnętrznych ścian nośnych i podciągów, podporę dla wiązarów stanowią tylko ściany zewnętrzne. Wybierając wiązary prefabrykowane znacząco przyśpieszasz harmonogram robót nie wykonując pracochłonnego i kosztownego stropu żelbetowego. Do wykorzystania ponad 35 m 2 strychu. Wybierając wiązary prefabrykowane otrzymujesz dach najwyższej jakości. Otrzymujesz konstrukcję z fabryki, z gwarancją. Montaż trwa kilka dni. Podane ceny są cenami poglądowymi, każdy projekt konstrukcji zostanie indywidualnie skalkulowany i wyceniony, z montażem oraz transportem.

7 OPIS TECHNICZNY 1. Przedmiot opracowania Niniejsze opracowanie obejmuje projekt budowlany konstrukcji dachu, budynku mieszkalnego jednorodzinnego HEKTOR. Zgodnie z interpretacją ustawy projekt przeznaczony do wielokrotnego zastosowania (tzw. projekt gotowy), po przystosowaniu do warunków konkretnej inwestycji, może stanowić projekt architektonicznobudowlany w rozumieniu art. 34 ust. 3 pkt 2 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2000 r., Nr 106, poz z późn. zm.), będący częścią projektu budowlanego zatwierdzanego w decyzji o pozwoleniu na budowę. 2. Podstawa opracowania Niniejszy projekt opracowano w oparciu o: Obowiązujące przepisy i normy budowlane oraz oprogramowanie inżynierskie RoofCon/TrussCon Katalog techniczny systemu mocowania firmy MULTIGRIP". Katalog techniczny systemu mocowania firmy Simpson Strong-Tie. 2.1 Normy i aprobaty: PN-EN 1990:2004/A1:2008 Eurokod -- Podstawy projektowania konstrukcji PN-EN :2004/Ap1:2010 Eurokod 1: Oddziaływania na konstrukcje -Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach PN-EN :2005/AC:2009 Eurokod 1: Oddziaływania na konstrukcje - Obciążenie śniegiem PN-EN :2008/Ap2:2010 Eurokod 1: Oddziaływania na konstrukcje -- Oddziaływania wiatru PN-EN :2010 Eurokod 5 -- Projektowanie konstrukcji drewnianych -- Część 1-1: Postanowienia ogólne -- Reguły ogólne i reguły dotyczące budynków PN-EN Wymagania produkcyjne dotyczące prefabrykowanych elementów konstrukcyjnych łączonych płytkami kolczastymi. Deklaracja parametrów płytek zgodnie z EN Ogólne dane o rozwiązaniach konstrukcyjno - materiałowych. Główną konstrukcję dachu zaprojektowano z drewnianych, prefabrykowanych wiązarów o maksymalnej rozpiętości w osi podpór 8,94 m i maksymalnym poprzecznym rozstawie osiowym 1000 mm. Tarcica klasy o grubości 45 mm. Połączenia elementów (pasy, jętki, krzyżulce, słupki) wiązarów zaprojektowano na płytki kolczaste GNA20 i. Połączenia montażowe elementów konstrukcji dachu projektuje się z ocynkowanych łączników asortymentu firmy MULTIGRIP" oraz Simpson Strong-Tie. 3.1 Odporność na korozję biologiczną i ochrona p. pożarowa. Projektowana konstrukcja należy do pierwszej klasy zagrożenia korozją biologiczną zgodnie z EN Dla klasy tej wystarczy naturalna odporność drewna. Wszystkie elementy konstrukcyjne projektuje się z drewna sosnowego klasy, suszonego do wilgotności 18%. Ze względu na ochronę p.poż. stopień palności drewna obniżyć przez zastosowanie powierzchniowych środków ogniochronnych np. Ogniochron lub Fobos.

8 4. Wymagania dotyczące produkcji wiązarów łączonych płytkami kolczastymi Wiązary należy wykonać zgodnie z normą PN-EN Płytki kolczaste wciskać w drewno za pomocą specjalistycznych urządzeń - pras hydraulicznych, na stolikach lub stołach montażowych w zakładzie prefabrykacji. 5. Połączenie wiązara z murłatą Połączenie wiązarów z murłatą o przekroju 80 x 140 [mm] zaprojektowano za pośrednictwem kątowników HD Multigrip w ilości 2szt./węzeł. Mocowanie kątownika do murłaty za pomocą gwoździ skrętnych 3,75 x 30 w ilości 8 szt./skrzydełko. Kątowniki łączyć z wiązarem gwoździami skrętnymi 3.75 x 30 w ilości 8 szt./skrzydełko, 6. Stężenia ukośne Stężenia ukośne zaprojektowano z elementów drewnianych o przekroju 25x100 mm. Stężenia te mocować w każdym węźle gwoździami pierścieniowymi 3.75 x 80 w ilości 3szt./węzeł. 7. Stężenia wzdłużne Stężenia wzdłużne zaprojektowano z elementów drewnianych o przekroju 25x100 mm. Stężenia te mocować w każdym węźle gwoździami pierścieniowymi 3.75x80 w ilości 3szt./węzeł.. 8. Wytyczne montażu konstrukcji Wiązary należy montować dźwigiem z wykorzystaniem trawersu lub odpowiedniego zawiesia. Montaż wiązarów rozpocząć od dwóch wiązarów usztywnionych poprzecznie stężeniami. Kolejne wiązary należy montować łącząc je z poprzednimi za pomocą stężeń. Nie podpuszcza się obciążania elementów konstrukcji dachu (składowania materiałów pokrycia) w trakcie wykonywania prac dekarskich ponad wartości przewidziane w projekcie konstrukcji. Miejsca styku (oparcia) konstrukcji drewnianej z elementami betonowymi lub stalowymi należy zabezpieczyć poprzez przełożenie warstwą izolacji. W trakcie montażu konstrukcji dachu i wykonywaniu pokrycia dachowego należy uwzględnić (zgodnie z projektem architektonicznym) sposób wentylacji przestrzeni dachowej i odwodnienia połaci. Do wykonywania połączeń elementów konstrukcji należy stosować śruby i gwoździe ocynkowane. Prace montażowe należy wykonywać pod nadzorem osoby posiadającej odpowiednie uprawnienia budowlane oraz zgodnie z przepisami BHP dotyczącymi montażu elementów wielkowymiarowych i prac na wysokości. Opracował: inż. Marcin Gutowski

9 Pas górny (nie ocieplony) 1. Dachówka 2. Łaty 40x60 mm 3. Kontrłata 25x50 mm 4. Folia wstępnego krycia Pas dolny 1. Obciążenie technologiczne 2. Obciążenie użytkowe (strych) 3. Płyta OSB-3 gr. 25 mm (strych) 4. Wełna mineralna 5. Folia paroszczelna 6. 2 x Płyta GKF na ruszcie Zestawienie obciążeń dopuszczalnych dla wiązarów suma: suma: Obciążenie charakterystyczne ( kn/m 2 ) 0,900 0,067 0,011 0,002 0,980 Obciążenie charakterystyczne ( kn/m 2 ) 0,200 1,500 0,160 0,300 0,002 0,340 2, Wartość charakterystyczna obciążenia śniegiem sk ( kn/m2) Strefa 4 2. Współczynnik ekspozycji Ce 1. Kategoria terenu 2. Strefa 1 3. Wysokość nad poziomem morza. 4. Wysokość budynku do kalenicy. Obciążenie śniegiem Obciążenie wiatrem 1,6 1,2 1 q b,0 = 0,30 kn/m m n. p. m. 7,70 m

10 OBLICZENIA WYKONANE PRZEZ MiTek Industries Polska Sp. z o.o. ul. Poznańska 29 K Legnica DANE PROJEKTU. Nazwa projektu: G1a 35 Klient : Budynek mieszkalny jednorodzinny"hektor" Do adaptacji Wiązar G1 Zadanie nr : 388/12 Kod rysunku : Rysunek nr : mm GŁÓWNE ZAŁOŻENIA PROJEKTU Norma obliczeniowa dla tarcicy : PN-EN : załącznik krajowy. Norma obliczeniowa dla płytek : PN-EN : załącznik krajowy. Obciążenie stałe i obciążenie zmienne: PN-EN : załącznik krajowy. Obciążenie śniegiem : PN-EN : załącznik krajowy. Obciążenie wiatrem : PN-EN : załącznik krajowy. Kontrola produkcji : Nie Klasa użytkowania : 2 Współcz. redystryb. obc.: 1.1 Rozstaw wiązarów : 900 mm Inne parametry zastosowane do części wiązarów zostały zestawione pod nagłówkiem "PARAMETRY TARCICY". Kształt wiązara jest widoczny na załączonym schemacie. Siły zostały obliczone zgodnie z pierwszym prawem teorii odkształceń. Wpływ odkształcenia poprzecznego został wzięty do zliczenia. OBCIĄŻENIA STANADARDOWE OBCIĄŻENIA STAŁE Pas górny L 1 = 980 N/m2 Pas górny P 1 = 980 N/m2 Pas dolny 1 = 642 N/m2 Pas dolny 2 = 642 N/m2 Jętka 1 = 0 N/m2 ŚNIEG Wartość wyjściowa (qk*ce*ct) = 1920 N/m2 Altitude = 700 [m] Snow fence Nr Snow on overhang left Tak right Tak CIĘŻAR KONSTRUKCJI Pas górny L 1 = 27 N/m Pas górny P 1 = 27 N/m Pas dolny 1 = 27 N/m Pas dolny 2 = 32 N/m Jętka 1 = 27 N/m Superpas 1 = 27 N/m Różne = 18 N/m Masa = 119 kg/warstwę WIATR Wartość wyjściowa (qp) = 1229 N/m2 Wymiary budynku (mm): L=14720,B=11240,H=7700 Podst. poz. Dystr. Inna poz. Dystr. OBCIĄŻENIA UŻYTKOWE Od Do mm Od Do mm OZ 1 = 200 N/m OZ 2 = 1500 N/m OBCIĄŻENIA SPECJALNE DODATKOWE OBCIĄZENIE RÓWNOMIERNE / REGULOWANE OBCIĄŻENIA STANDARDOWE Metoda: 1=normalne obc. dodatkowe, 2=zastąp ten przypadek, 3=zastąp wszystkie obciążenia Od Wart. Do Wart. Metoda Kierunek Przyp. obc. Współcz. Węzeł N/m2 Węzeł N/m2 Typ Zrzutowane Obciążenie stałe TrussCon od MiTek Polska - Oblicz. wykonane przez: RoofCon Projekt - Data: Czas: Licencja nr: 4250 Strona 1

11 DODATKOWE OBCIĄŻENIA PUNKTOWE POZYCJE Poz Węzeł Wym. Nazwa grupy Obrót Nazwa Dolny Dodatkowe właściwości Pas górny L Brak NIE NIE Pas górny P Brak NIE NIE Pas górny L Brak NIE NIE Pas górny L Brak NIE NIE Pas górny P Brak NIE NIE Pas górny P Brak NIE NIE Wartości obciążenia punktowego Obr Pion. Poz. Moment Przp.obiążenia Poz N N knm Typ Człowiek na lewym pasie górnym Człowiek na prawym pasie górnym Śnieg my1lewo,0.5my1prawo Śnieg 0.5my1lewo,my1prawo Śnieg my1lewo,0.5my1prawo Śnieg 0.5my1lewo,my1prawo KOMBINACJE OBCIĄŻEŃ Nr Warunek KTO 1 Stan graniczny nośności St 1.35*Stałe 2 Stan graniczny nośności Śr 1.15*Stałe + 1.5*ŚniegL(0.5P) *(OZ1 + OZ2 + OZ3) 3 Stan graniczny nośności Śr 1.15*Stałe + 1.5*ŚniegP(0.5L) *(OZ1 + OZ2 + OZ3) 4 Stan graniczny nośności Śr 1.15*Stałe + 1.5*Śnieg *(OZ1 + OZ2 + OZ3) 5 Stan graniczny nośności Śr 1.15*Stałe *Śnieg + 1.5*OZ *(OZ2 + OZ3) 6 Stan graniczny nośności Śr 1.15*Stałe *ŚniegP(0L) + 1.5*OZ *(OZ2 + OZ3) 7 Stan graniczny nośności Śr 1.15*Stałe *ŚniegL(0P) + 1.5*OZ *(OZ2 + OZ3) 8 Stan graniczny nośności Kr 1.15Stałe+1.5Śnieg+1.05(OZ1+OZ2+OZ3)+.9WiatrL(brakssania) 9 Stan graniczny nośności Kr 1.15Stałe+1.5Śnieg+1.05(OZ1+OZ2+OZ3)+.9WiatrP(brakssania) 10 Stan graniczny nośności Kr Stałe + 1.5*Wiatr na szczyt 11 Stan graniczny nośności Ch Stałe + 1.5*Człowiek na lewym PG 12 Stan graniczny nośności Ch Stałe + 1.5*Człowiek na prawym PG 13 Stan graniczny nośności Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+1.5*ŚniegL(0P)+0.9*WiatrL 14 Stan graniczny nośności Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+1.5*ŚniegP(0L)+0.9*WiatrP 15 Stan graniczny nośności Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+0.75*ŚniegL(0P)+1.5*WiatrL 16 Stan graniczny nośności Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+0.75*ŚniegP(0L)+1.5*WiatrP 17 Stan graniczny użytkowania Stałe + Śnieg + 0.7*(OZ1 + OZ2 + OZ3), Winst 18 Stan graniczny użytkowania 1.8*Stałe + Śnieg *(OZ1 + OZ2 + OZ3), Wfin 19 Stan graniczny użytkowania Stałe + ŚniegP(0L) + 0.7*(OZ1 + OZ2 + OZ3), Winst 20 Stan graniczny użytkowania 1.8*Stałe + ŚniegP(0L) *(OZ1 + OZ2 + OZ3), Wfin 21 Stan graniczny użytkowania Stałe + ŚniegL(0P) + 0.7*(OZ1 + OZ2 + OZ3), Winst 22 Stan graniczny użytkowania 1.8*Stałe + ŚniegL(0P) *(OZ1 + OZ2 + OZ3), Wfin 23 Stan graniczny użytkowania Stałe + 0.5*Śnieg + OZ1 +0.7*(OZ2 + OZ3), Winst 24 Stan graniczny użytkowania 1.8*Stałe + 0.5*Śnieg *OZ *(OZ2 + OZ3), Wfin 25 Stan graniczny użytkowania Stałe + 0.7*(OZ1 + OZ2 + OZ3) + 0.5*ŚniegL(0P) + WiatrL, Wi 26 Stan graniczny użytkowania 1.8*Stałe *(OZ1 + OZ2 + OZ3) + 0.5*ŚniegL(0P) + Wiatr 27 Stan graniczny użytkowania Stałe + 0.7*(OZ1 + OZ2 + OZ3) + 0.5*ŚniegP(0L) + WiatrP, Wi 28 Stan graniczny użytkowania 1.8*Stałe *(OZ1 + OZ2 + OZ3) + 0.5*ŚniegP(0L) + Wiatr TrussCon od MiTek Polska - Oblicz. wykonane przez: RoofCon Projekt - Data: Czas: Licencja nr: 4250 Strona 2

12 PARAMETRY TARCICY Grupa tarcicy Od Do Rozmiar Klasa Stężenie Max Różniące się dane mm mm/szt CSI KO SNr KlU Pas górny L x 145 < Pas górny L x 145 < Pas górny P x 145 < Pas górny P x 145 < Pas dolny x 145 < Nakładka x 145 *1) Pas dolny x 145 < Nakładka x 145 *1) Pas dolny x 170 < Jętka x 145 < Krzyżulec x 120 Nie Krzyżulec x 120 Nie Krzyżulec x 95 Nie Krzyżulec x 95 Nie Krzyżulec x 95 Nie Krzyżulec x Szt Krzyżulec x Szt Superpas x 145 Tak *1) Obliczenia tarcicy bazują na przeniesieniu momentów zginających + sił poprzecznych. OBLICZENIOWA SIŁA STABILIZUJĄCA Fd (N) W KAŻDYM STĘŻENIU Element Od Do KO ST (Nr) KO Dł (Nr) KO Śr (Nr) KO Kr (Nr) KO Ch (Nr) ( 1) 0 ( 0) 218 ( 4) 235 ( 9) 86 ( 12) ( 1) 0 ( 0) 513 ( 4) 546 ( 8) 226 ( 11) ( 1) 0 ( 0) 500 ( 4) 532 ( 9) 205 ( 12) WYCIĄG Z WYNIKÓW OBLICZEŃ DLA NAJNIEKORZYSTNIEJSZEJ KOMBINACJI OBCIĄŻEŃ Pręt KO Dyst. Wys. Klasa Wybocz Moment Osiowa Ścin. MZ Osiowe Ścin. Max Od Do (mm) (mm) (mm) MZ(kNm) AX(N) V(N) CSI CSI CSI CSI km inst C C2 1270y C2 1270y C2 1240y C2 1240y C C2 2580y C C2 2580y C2 2580y C C C2 3540y C2 1930y C2 1930y C C C C C C2 1213x C2 1282x * C2 961x *) ExtraPas TrussCon od MiTek Polska - Oblicz. wykonane przez: RoofCon Projekt - Data: Czas: Licencja nr: 4250 Strona 3

13 ŁĄCZNIKI Łącznik Producent Aprobata Techniczna GNA20 Mitek 1020-CPD ,IF Mitek 1020-CPD ,IF Węzeł Łącz. Rozmiar Max Gwóźdź Nr Typ Szer. Dług. Napręż Il. Typ 1 GNA GNA GNA GNA : 2 GNA : 3 GNA : 4 GNA Max tolerancja położenia łącznika: 5 mm TrussCon od MiTek Polska - Oblicz. wykonane przez: RoofCon Projekt - Data: Czas: Licencja nr: 4250 Strona 4

14 G1a - 3 nr 1-warstwa(y) POKAZANE KRZYŻULCE PODPARTE PATRZ ARKUSZ INFORMACYJNY... Masa: 119 kg/warstwę E A TARCICA: GRUBOŚĆ 45 mm WĘZEŁ Od - Do WYS. [mm] KLASA STĘŻ. mm/szt. OBC. N/m2 TYTUŁ RYSUNKU PROJEKTOWAŁ OPRACOWAŁ SPRAWDZIŁ INFORMACJE OGÓLNE: WIĄZAR ZAPROJEKTOWANY ZA POMOCĄ PROGRAMU KOMPUTEROWEGO "TRUSSCON", LIC.NR: 4250 SIŁY ZOSTAŁY OBLICZONE ZGODNIE Z 1 PRAWEM TEORII ODKSZTAŁCEŃ. NORMA TARCICY: PN-EN : NA OBCIĄŻENIA: PN-EN NA OBCIĄŻENIA ŚNIEGIEM: PN-EN : NA OBCIĄŻENIA WIATREM : PN-EN : NA USTAWIENIA OGÓLNE: GRUBOŚĆ TARCICY: (mm) 45 ROZSTAWY WIĄZARÓW: (mm) 900 OBCIĄŻENIA (N/m2): ŚNIEG (WARTOŚĆ BAZOWA): 1920 WIATR (WARTOŚĆ BAZOWA): 1229 ZMIENNE: NR WOLNY OBC. STAŁE: PATRZ TABLICA TARCICY INNE OBCIĄŻENIA JAK NA WYDRUKU OBLICZEŃ REAKCJE PODPOROWE (kn knm): WĘZEŁ NR KIER. KO St MAX Pion Poz Pion KO Śr MAX KO Kr MAX KO Kr MIN PODP. MM MAX UGIĘCIE (mm): WĘZEŁ NR PION. POZ. KO NR (Wfin) 28 (Wfin) 28 (Wfin) INFORMACJE O UGIĘCIU W INNYCH WĘZŁACH - PATRZ OBLICZENIA NAZWA OBIEKTU ADRES OBIEKTU Budynek mieszkalny jednorodzinny"hektor" Do adaptacji Wiązar G1 inż. Andrzej Budakowski inż. Marcin Gutowski SKALA: DATA: 1:65(A4) NR RYS.: WERSJA: 2012 SR1 CZAS: SC SC x45x145 1x45x < 1270 < 1240 < 2580 < 3540 < 2580 < 1930 Nie Nie Nie Nie Nie 1 szt. 1 szt ŁĄCZNIKI - OPRÓCZ NA DŁUGOŚĆ: WĘZEŁ NR : 2 15: 3 15: PŁYTKA TYP GNA20 GNA20 GNA20 GNA20 GNA20 GNA20 GNA20 SZER. [mm] DŁUG. [mm] X-WYM [mm] Z-WYM [mm] KĄT 0 0 TOLERANCJA POŁOŻENIA ŁĄCZNIKA: 5 mm ŁĄCZNIKI - NA DŁUGOŚĆ: WĘZEŁ NR PŁYTKA TYP SZER. [mm] DŁUG. [mm]

15 G1a N/m St 1.35*Stałe N/m Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+0.75*ŚniegL(0P)+1.5*WiatrL KMOMBINACJE OBCIĄŻEŃ Strona 1(1) N/m Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+0.75*ŚniegP(0L)+1.5*WiatrP N/m Śr 1.8*Stałe + Śnieg *(OZ1 + OZ2 + OZ3), Wfin NR ZLECENIA 388/12 NUMER RYSUNKU Budynek mieszkalny jednorodzinny"hektor" Wiązar G1 Do adaptacji CZAS: 06.43

16

17 Zaświadczenie o numerze weryfikacyjnym: POM-2AS-YH8-JAY * Pan Andrzej Grzegorz Budakowski o numerze ewidencyjnym POM/BO/0026/05 adres zamieszkania ul. Szeroka 3 Dąbrówka, Bobowo jest członkiem Pomorskiej Okręgowej Izby Inżynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne do dnia Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu w dniu roku przez: Ryszard Kolasa, Przewodniczący Rady Pomorskiej Okręgowej Izby Inżynierów Budownictwa. (Zgodnie art. 5 ust 2 ustawy z dnia 18 września 2001 r. o podpisie elektronicznym (Dz. U Nr 130 poz. 1450) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu są równoważne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu można sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby Inżynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby Inżynierów Budownictwa. Poprawno nieznana Digitally signed by RYSZARD KOLASA Date: :40:07 CET Reason: Elektroniczne zaświadczenie PIIB Location: Gdańsk, Polska

18

19

20 Gdzie zamówi wi zary? Autoryzowane zak ady prefabrykacji oraz ich punkty sprzeda y Nazwa firmy Ulica Kod Miasto telefon Zak ad /Punkt e mail ERAGA ul. Cienista 20 lok Warszawa Zak ad prefabrykacji eraga@eraga.com.pl CENTROBUD Spó ka Jawna ul. K obucka 8 paw Warszawa Punkt dystrybucji CENTROBUD Spó ka Jawna ul. S oneczna Piaseczno/Stara Iwiczna Punkt dystrybucji CENTROBUD Spó ka Jawna ul. Przyrzecze Konstancin Jez Punkt dystrybucji CENTROBUD Spó ka Jawna ul. Pogodna 8/ Tarczyn Punkt dystrybucji CENTROBUD Spó ka Jawna ul.powsta ców B onie Punkt dystrybucji HATEK ul. Tartaczna Pu tusk Zak ad prefabrykacji hatek@hatek.com.pl CENTROBUD Spó ka Jawna ul. Cmentarna Maków Mazowiecki Punkt dystrybucji CENTROBUD Spó ka Jawna ul. Komisji Edukacji Nar Wyszków Punkt dystrybucji PPHU Kamir ul.cie kowskiego Bia ystok Punkt dystrybucji PPHU Kamir ul. Serwisowa Bia ystok Punkt dystrybucji Maxipol ul Garncarska Koprzywnica Punkt dystrybucji maxipol@poczta.fm Hadex Sp. z o.o. ul. Klonowica Kraków Punkt dystrybucji Konkret Pronier ul. Komorowskich ywiec Punkt dystrybucji DREW INWEST ul. Jana Kazimierza 2/ Milówka Zak ad prefabrykacji biuro@drew inwest.pl F.U.H.P. CANADA SYSTEM ul. Le na Limanowa Zak ad prefabrykacji biuro@canada system.pl SAWE Niechobrz Niechobrz k. Rzeszowa Zak ad prefabrykacji wojciechsikora@sawe.pl Hadex Sp. z o.o. ul. Gen. H. Le Ronda Katowice Punkt dystrybucji DZ KONSTRUKCJE BUDOWLANE ul.k.k.baczy skiego Sosnowiec Punkt dystrybucji info@dz konstrukcje.pl ZUH Markas Marek Spru ul. Podmiejska Piekary l skie Punkt dystrybucji markas@markas.co WI ZAR SYSTEM ul. Podmiejska Piekary l skie Punkt dystrybucji m.bajerski@wiazar system.pl Hadex Sp. z o.o. ul. Kard. St. Wyszy skiego Piekary l skie Punkt dystrybucji TECH DREW ul. Sadowskiego Piekary l skie Punkt dystrybucji techdrew@op.pl TECH DREW ul. Sadowskiego Piekary l skie Punkt dystrybucji PROFI CAN ul. Marii Curie Sk odowskiej Piekary l skie Zak ad prefabrykacji profi can@neostrada.pl Markas Marek Spru ul. Tarnogórska wierklaniec Punkt dystrybucji marek.markas@interia.pl Hadex Sp. z o.o. ul. Warszawska Bieru Punkt dystrybucji Hadex Sp. z o.o. ul. Górno l ska 3d Pszczyna Punkt dystrybucji AGROBUD WI ZARY ul. Czechowicka Bilesko Bia a Zak ad prefabrykacji dachy@agrobud.ig.pl LABO BPM ul. Ksi dza Londzina Bilesko Bia a Zak ad prefabrykacji biuro@labo bpm.com.pl Hadex Sp. z o.o. ul. D bowiecka Ochaby Ma e Punkt dystrybucji Domdepot Ustro ul. Choinkowa Ustro Punkt dystrybucji Hadex Sp. z o.o. ul. Dojazdowa Gliwice Punkt dystrybucji Hadex Sp. z o.o. ul. Dworcowa ory Punkt dystrybucji Hadex Sp. z o.o. ul. kowa Jastrz bie Borynia Punkt dystrybucji Hadex Sp. z o.o. ul. Wodzis awska Rybnik Punkt dystrybucji Hadex Sp. z o.o. ul. Rymera 116a Radlin Punkt dystrybucji INTECH / oddzia ul. wiatowida Opole Punkt dystrybucji WI ZAR SYSTEM ul. Wo czy ska 63B Krzywiczyny Zak ad prefabrykacji kontakt@wiazar system.pl Concreto s.c. ul. T.Ko ciuszki 108a/ Wroc aw Punkt dystrybucji GMS HOUSE S.C. al. Poprzeczna Wroc aw Punkt dystrybucji biuro@gmshouse.pl Budus Wroc aw ul. Brücknera Wroc aw Punkt dystrybucji OSI SKI I SYN ul. Dzier oniowska 16 C Strzelin Punkt dystrybucji FAGO /oddzia ul. Legnicka Z bkowice l skie Punkt dystrybucji FAGO /oddzia ul. Budowlana Pszenno Punkt dystrybucji INTECH ul. Szarych Szeregów 6 K Strzegom Punkt dystrybucji FAGO/oddzia ul. Pi sudskiego Dzier oniów Punkt dystrybucji INTER SYSTEM ul. Bankowa Bielawa Zak ad prefabrykacji biuro@tartakis.pl Marcco ul Boles awa Chrobrego Wa brzych Punkt dystrybucji PAGAZ Kamienna Góra ul. Spacerowa 1 e Kamienna Góra Punkt dystrybucji WI ZARY BURKIETOWICZ ul. Wolno ci Jelenia Góra Punkt dystrybucji Przedsi biorstwo Wiel. ul. Stawowa Mys akowice Punkt dystrybucji INTECH /oddzia ul. Sieroci ska Legnica Punkt dystrybucji WESTMALL ul. Ko ciuszki Prochowice Zak ad prefabrykacji westmall@westmall.com.pl ZAK AD STOLARSKI "MAGBOS" ul. Wyszy skiego 12 B Z otoryja Punkt dystrybucji info@magbos.com GRADIX ul. Lwówecka Gryfów l ski Punkt dystrybucji JAWA ul. Ceramiczna Boles awiec Punkt dystrybucji Punex arska Wie arska Wie Punkt dystrybucji INTER LERS ul. Czarnieckiego K ecko k. Gniezna Zak ad prefabrykacji biuro@inter lers.pl Weso ek ul. Sk adowa Chocicza Punkt dystrybucji WI ZARY BURKIETOWICZ ul. Kaliska Odolanów k. Ostrowa Wlkp Zak ad prefabrykacji tartak@burkietowicz.pl DAM BUD ul. Olszowa K pno Punkt dystrybucji KONSTRUKCYJNY.PL ul. 55 Pu ku Piechoty Leszno Zak ad prefabrykacji biuro@konstrukcyjny.pl Peamco ul Obro ców Lwowa Leszno Punkt dystrybucji WI ZARY BURKIETOWICZ ul. 5 stycznia 2/ Wolsztyn Punkt dystrybucji BLACH DEK ul. Przemys owa Wolsztyn Zak ad prefabrykacji konstrukcje@blachdek.com.pl Centrum Materia ów Bud. ul. Gorzowska Zielona Góra Punkt dystrybucji Jadar ul. Dworcowa agów Lubuski Punkt dystrybucji Wi zary Lewandowski ul. Królowej Jadwigi Kostrzy nad Odr Zak ad prefabrykacji biuro@wiazary lewandowski.pl Elmar ul. Pi sudskiego Nowa Sól Punkt dystrybucji PARTNER ul. Przysz o ci Szczecin Zak ad prefabrykacji info@partner.szczecin.pl APA - 2 Spó ka Jawna ul. Stalmacha Szczecin Punkt dystrybucji KUDRA I SPÓ KA ul. Lubieszy ska Mierzyn k/ miasta Szczecin Zak ad prefabrykacji biuro@kudra.com.pl WASCO VILLA Stary Kraków S awno k. Koszalina Zak ad prefabrykacji biuro@wascovilla.pl TRAK BUD Byszewo Siemy l k. Ko obrzegu Zak ad prefabrykacji sekretariat@trak bud.pl PPHU ROMAR ul. Polna Cz opa Zak ad prefabrykacji info@pphu romar.pl COMPLEX ul. Szeroka Borkowo k. Gda ska Zak ad prefabrykacji borkowo@complex.gda.pl MODERNDACH ochocin 6/ ochocin k. W oc awka Zak ad prefabrykacji biuro@moderndach.pl Gemini ul. Brzeska Radziejów Punkt dystrybucji Dach i Styl Gorze Punkt dystrybucji biuro@dachistyl.com WPW INVEST ul. Kili skiego ód Zak ad prefabrykacji DREWPROJEKT ul. Kolejowa Konstantynów ódzki Zak ad prefabrykacji drewprojekt@o2.pl MABUDO ul. Ceramiczna Zdu ska Wola Zak ad prefabrykacji mabudo@mabudo.pl Tartak J.W. WITKOWSCY Rych owice 21B Wielu Zak ad prefabrykacji kontakt@wiazar.pl HANTVERKARPOOLEN ul. ódzka owicz Zak ad prefabrykacji biuro@twojdachtwojdom.com
