PROJEKT PREFABRYKOWANEJ WIĘŹBY DACHOWEJ

Transkrypt

1 Mitek Industries Polska Sp. z o.o. Ul. Poznańska 29K, Legnica tel , PROJEKT PREFABRYKOWANEJ WIĘŹBY DACHOWEJ DLA PROJEKTU NELA IV WIĄZARY Z LITEGO DREWNA ŁĄCZONE PŁYTKAMI KOLCZASTYMI WYKAZ AUTORYZOWANYCH PRODUCENTÓW WIĄZARÓW NA KOŃCU OPRACOWANIA

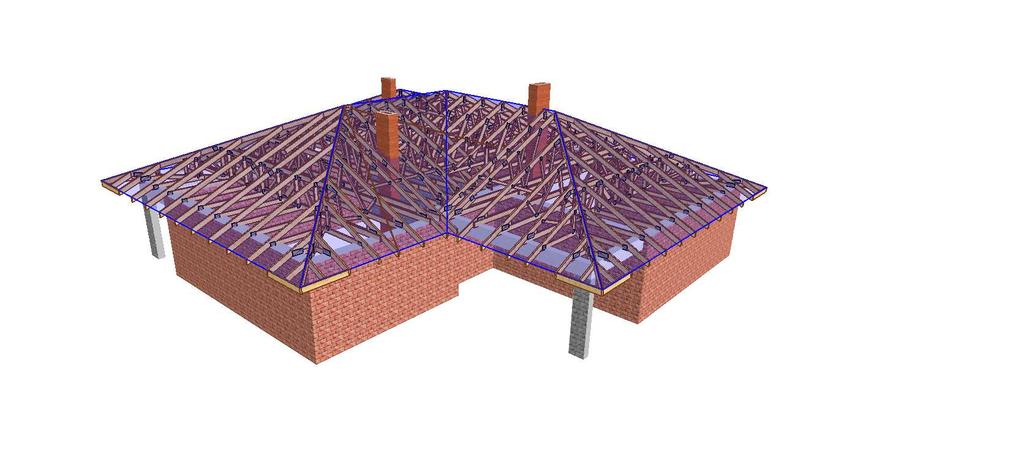

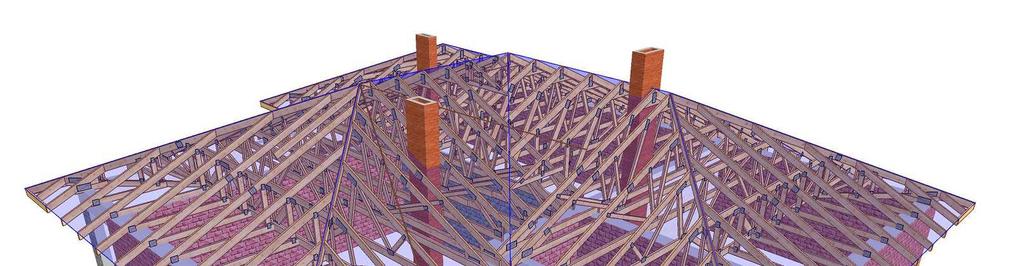

2 NAZWA ADRES Jednorodziny dom parterowy NELA IV Do adaptacji TYTUŁ RYSUNKU PROJEKTOWAŁ OPRACOWAŁ SPRAWDZIŁ Widok 3D mgr inż. Oktawian Tarkawian mgr inż. Arkadiusz Wydra SKALA: DATA: NR RYS.:

3 A B C D E F NT2 L3 NT2 OB9 OB8 G5 G KU OB7 OB6 OB1 OB2 OB3 OB5 NT1 OB4 KU6 5 nr G3 3 nr G2 K5 NT3 G7 G6 G1 G1 G1 KU8 KU7 KU7 KU8 G4 K1 K2 K4 L6 L K NT1 NT A B C D E F Powierzchnia dachu 321 m2. Poziom oparcia wiązarów 2,94 m. Strych o powierzchni okolo 50 m2.max.obciążenie 120 kg/m2. Max.wysokość 2,08 m Tarcica konstrukcyjna C24 grubość 45 Płytki kolczaste GNA20,T taśma stalowa 25x2 mm Montaż konstrukcji do wieńca Montaż wiązarów do wieńca poprzez kątowniki HD oraz kotwy M10x90 Montaż wiązarów do kątowników przy pomocy gwoździ ciesielskich fi 4x40 po 6 sztuk na skrzydełko. Łaty 4x6 są dodatkowym usztywnieniem konstrukcji. Elementy drewniane izolować od betonu. TYTUŁ RYSUNKU PROJEKTOWAŁ OPRACOWAŁ SPRAWDZIŁ NAZWA ADRES Jednorodziny dom parterowy NELA IV Do adaptacji Rzut konstrukcji dachu mgr inż. Oktawian Tarkawian mgr inż. Arkadiusz Wydra SKALA: DATA: NR RYS.: 1:

4 PRZYKŁDOWA WYCENA KONSTRUKCJI DACHU NELA IV Założenia projektowe szerokość podpory wieniec 240 mm kąt pochylenia dachu 25 0 powierzchnia dachu 321 m 2 tarcica sucha, impregnowana (FOBOS M-4), 4 stronnie rozstaw obliczeniowy wiązarów strugana w klasie C24 grubość 45 do 100 cm Konstrukcja dachowa z montażem Dokładną wycenę wykona autoryzowany zakład prefabrykacji ,00 zł netto Wybierając wiązary prefabrykowane nie musisz wykonywać kosztownego stropu żelbetowego, Otrzymujesz konstrukcję dachu z fabryki z gwarancją, Montaż trwa kilka dni.
