1 Mitek Industries Polska Sp. z o.o. Ul. Poznańska 29K, Legnica tel , PROJEKT PREFABRYKOWANEJ WIĘŹBY DACHOWEJ DOMU JEDNORODZINNEGO PARTEROWEGO BAŻANT 2 WIĄZARY Z LITEGO DREWNA ŁĄCZONE PŁYTKAMI KOLCZASTYMI WYKAZ AUTORYZOWANYCH DYSTRYBUTORÓW NA KOŃCU OPRACOWANIA Szczegóły Jak zamówić na stronie 3

2

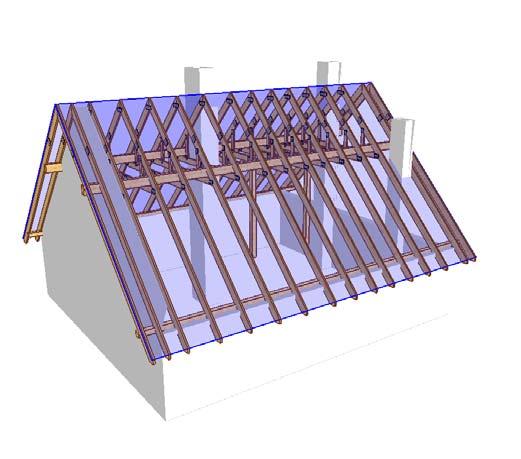

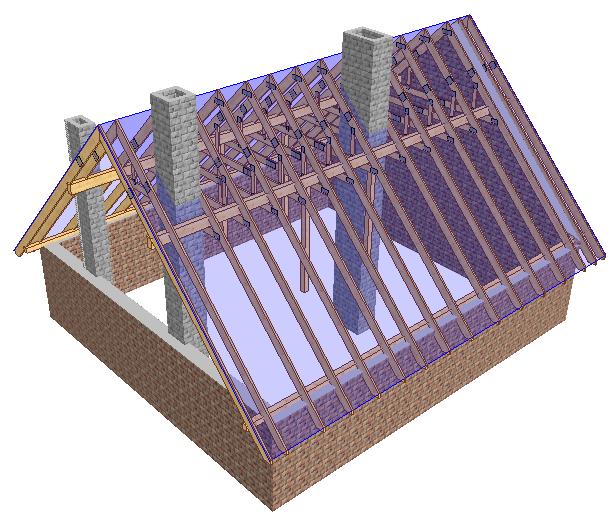

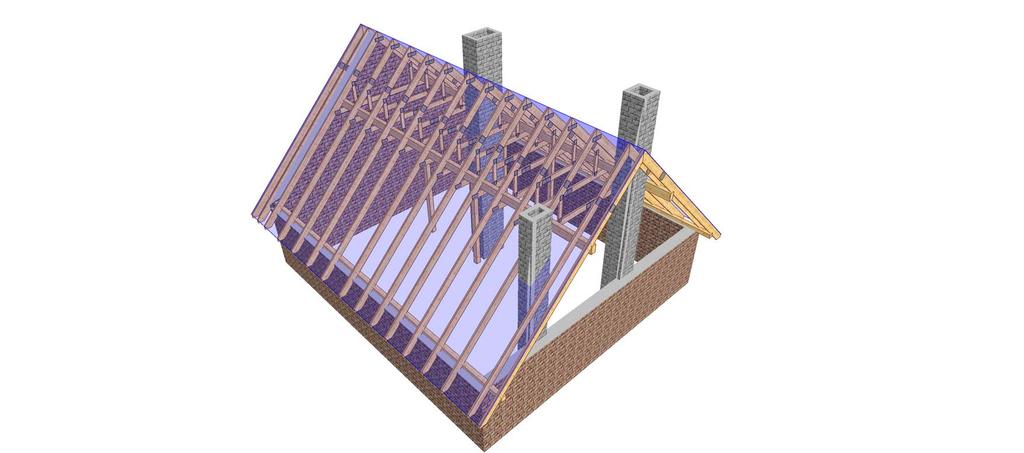

3 INFORMACJE OGÓLNE 1. Montaż wiązarów do murłaty poprzez kątowniki HD 150x90 firmy MULTIGRIP oraz gwoździe ciesielskie fi 4x40 po 6 sztuk na skrzydełko. A D B1a B3 B2 B1b nr D A D Murłata o przekroju 14x14 mocowana do wieńca w rozstawie do 1,5m szpilką M12 zakotwioną w wieńcu. D2 D D2 D2 2 4 TARCICA KONSTRUKCYJNA KL. C24 GRUBOŚĆ 45mm NAZWA OBIEKTU ADRES OBIEKTU DOM JEDNORODZINNY "BAŻANT 2" DO ADAPTACJI TYTUŁ RYSUNKU PROJEKTOWAŁ OPRACOWAŁ SPRAWDZIŁ Rzut Konstrukcji Dachowej mgr inż. Adam Słomski inż. Mirosław Słomski SKALA: DATA: NR RYS.: 1:

4 Jak zamówić wiązary prefabrykowane? 1. Zamówienie na wiązary należy złożyć w licencjonowanym zakładzie prefabrykacji, najlepiej w terminie od jednego do trzech miesięcy przed ukończeniem ścian i stropów. 2. Wszystkie materiały, w tym drewno, łączniki, płytki kolczaste, impregnat zapewnia zakład prefabrykacji. Cena wiązarów obejmuje koszt wszystkich niezbędnych elementów. 3. Lista autoryzowanych zakładów oraz ich punktów dystrybucji znajduje się na końcu projektu. 4. Produkcja i montaż trwa kilka dni. 5. Wiązary można zamówić w fabryce w dwóch wariantach: a) Z montażem przez producenta, b) Zakup kompletu elementów wiązarów na konstrukcję dachu ( montaż zapewnia Inwestor) 6. Dokumentacja produkcyjna do tego projektu znajduje się w każdym autoryzowanym zakładzie prefabrykacji. 7. Prezentacja trójwymiarowa konstrukcji dostępna jest na stronie

5 PRZYKŁADOWA WYCENA KONSTRUKCJI DACHU BAŻANT 2 Założenia projektowe podpora murłata 80x140 kąt pochylenia dachu 45 0, powierzchnia dachu 174 m 2 tarcica sucha, impregnowana (FOBOS M-4), 4 stronnie strugana w klasie C24 rozstaw obliczeniowy wiązarów do 1,0 m Konstrukcja dachowa 8800,00 zł netto Materiały pomocnicze do montażu (stężenia deskowe 25x100, okucia ciesielskie, taśmy stężające, murłata 80x140, płatwie 140x250, słupki 140x140) 2500,00 zł netto Montaż 3000,00 zł netto Razem 14300,00 zł netto ZALETY: Wybierając wiązary prefabrykowane otrzymujesz dach najwyższej jakości. Otrzymujesz konstrukcję z fabryki, z gwarancją, Montaż trwa kilka dni, Podane ceny są cenami poglądowymi, każdy projekt konstrukcji zostanie indywidualnie skalkulowany i wyceniony, z montażem oraz transportem

6 OPIS TECHNICZNY 1. Przedmiot opracowania Niniejsze opracowanie obejmuje projekt wykonawczy konstrukcji dachu, budynku jednorodzinnego BAŻANT 2. Zgodnie z interpretacją ustawy projekt przeznaczony do wielokrotnego zastosowania (tzw. projekt gotowy), po przystosowaniu do warunków konkretnej inwestycji, może stanowić projekt architektoniczno-budowlany w rozumieniu art. 34 ust. 3 pkt 2 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2000 r., Nr 106, poz z późn. zm.), będący częścią projektu budowlanego zatwierdzanego w decyzji o pozwoleniu na budowę. 2. Podstawa opracowania Niniejszy projekt opracowano w oparciu o: Obowiązujące przepisy i normy budowlane oraz oprogramowanie inżynierskie RoofCon/TrussCon Katalog techniczny systemu mocowania firmy MULTIGRIP". 2.1 Normy i aprobaty: PN-EN 1990:2004/A1:2008 Eurokod -- Podstawy projektowania konstrukcji PN-EN :2004/Ap1:2010 Eurokod 1: Oddziaływania na konstrukcje -Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach PN-EN :2005/AC:2009 Eurokod 1: Oddziaływania na konstrukcje - Obciążenie śniegiem PN-EN :2008/Ap2:2010 Eurokod 1: Oddziaływania na konstrukcje -- Oddziaływania wiatru PN-EN :2010 Eurokod 5 -- Projektowanie konstrukcji drewnianych -- Część 1-1: Postanowienia ogólne -- Reguły ogólne i reguły dotyczące budynków PN-EN Wymagania produkcyjne dotyczące prefabrykowanych elementów konstrukcyjnych łączonych płytkami kolczastymi. Deklaracja parametrów płytek zgodnie z EN Ogólne dane o rozwiązaniach konstrukcyjno - materiałowych. Główną konstrukcję dachu zaprojektowano z drewnianych, prefabrykowanych wiązarów trójkątnych o maksymalnej rozpiętości w osi podpór 9,00m i maksymalnym poprzecznym rozstawie osiowym 900 mm. Tarcica klasy C24 o grubości 45mm. Połączenia elementów (słupki, krzyżulce, pasy) wiązarów zaprojektowano na płytki kolczaste GNA20 i T150. Połączenia montażowe elementów konstrukcji dachu projektuje się z ocynkowanych łączników asortymentu firmy MULTIGRIP". 3.1 Odporność na korozję biologiczną i ochrona p. pożarowa. Projektowana konstrukcja należy do pierwszej klasy zagrożenia korozją biologiczną zgodnie z EN Dla klasy tej wystarczy naturalna odporność drewna. Wszystkie elementy konstrukcyjne projektuje się z drewna sosnowego klasy C-24, suszonego do wilgotności 18%. Ze względu na ochronę p. poż. stopień palności drewna obniżyć przez zastosowanie powierzchniowych środków ogniochronnych np. Ogniochron lub Fobos.

7 4. Wymagania dotyczące produkcji wiązarów łączonych płytkami kolczastymi Wiązary należy wykonać zgodnie z normą PN-EN Płytki kolczaste wciskać w drewno za pomocą specjalistycznych urządzeń - pras hydraulicznych, na stolikach lub stołach montażowych w zakładzie prefabrykacji. 5. Połączenie wiązara z podwaliną Połączenie kratownic z podwaliną zaprojektowano za pośrednictwem kątowników HD w ilości 2szt./węzeł. Mocowanie kątownika do podwaliny za pomocą gwoździ pierścieniowych 4x40w ilości 8 szt./skrzydełko. Kątowniki łączyć z dźwigarem gwoździami pierścieniowymi 4.0x40 w ilości 8 szt./skrzydełko, 7. Stężenia ukośne Stężenia ukośne zaprojektowano z elementów drewnianych o przekroju 25x100 mm. Stężenia te mocować w każdym węźle gwoździami pierścieniowymi 3.75 x 80 w ilości 3szt./węzeł. 8. Stężenia wzdłużne Stężenia wzdłużne zaprojektowano z elementów drewnianych o przekroju 25x100 mm. Stężenia te mocować w każdym węźle gwoździami pierścieniowymi 3.75x80 w ilości 3szt./węzeł.. 9. Wytyczne montażu konstrukcji Wiązary należy montować dźwigiem z wykorzystaniem trawersu lub odpowiedniego zawiesia. Montaż wiązarów rozpocząć od dwóch wiązarów usztywnionych poprzecznie stężeniami. Kolejne wiązary należy montować łącząc je z poprzednimi za pomocą stężeń. Nie podpuszcza się obciążania elementów konstrukcji dachu (składowania materiałów pokrycia) w trakcie wykonywania prac dekarskich ponad wartości przewidziane w projekcie konstrukcji. Miejsca styku (oparcia) konstrukcji drewnianej z elementami betonowymi lub stalowymi należy zabezpieczyć poprzez przełożenie warstwą izolacji. W trakcie montażu konstrukcji dachu i wykonywaniu pokrycia dachowego należy uwzględnić (zgodnie z projektem architektonicznym) sposób wentylacji przestrzeni dachowej i odwodnienia połaci. Do wykonywania połączeń elementów konstrukcji należy stosować śruby i gwoździe ocynkowane. Prace montażowe należy wykonywać pod nadzorem osoby posiadającej odpowiednie uprawnienia budowlane oraz zgodnie z przepisami BHP dotyczącymi montażu elementów wielkowymiarowych i prac na wysokości. Opracował: inż. Mirosław Słomski

8 Pas górny 1. Dachówka cementowa 2. Łaty 40x60 mm 3. Kontrłata 25x50 mm 4. Folia wstępnego krycia 5. Wełna mineralna 20 cm 6. Folia paroszczelna 7. Płyta GFK na ruszcie Jętka 1. Ociążenie użytkowe 2. Wełna mineralna 30 cm 3. Płyta GFK na ruszcie Zestawienie obciążeń dopuszczalnych dla wiązarów suma: Obciążenie charakterystyczne ( kn/m 2 ) 0,540 0,066 0,008 0,002 0,200 0,002 0,170 0,988 Obciążenie charakterystyczne ( kn/m 2 ) 0,500 0,300 0,170 suma: 0,970 Obciążenie śniegiem Wartość charakterystyczna obciążenia śniegiem sk ( kn/m2) Strefa Współczynnik ekspozycji Ce Obciążenie wiatrem 1. Kategoria terenu 2. Strefa 3 3. Wysokość nad poziomem morza. 4. Wysokość budynku do kalenicy. 0,9 1,2 1 q b,0 = 0,30 kn/m m n. p. m. 8,00 m

9 Zadanie nr : projekt BAZANT 2 Kod rysunku : G.P. Dom Dla Ciebie Obliczeń wiązara dokonano przy użyciu programu komputerowego Wersja : 2011 SR3b Program opracowany przez: Construction Software Center Europe (tel ) Box 709 S Skellefteĺ, SWEDEN DANE PROJEKTU. Nazwa projektu: D1 Klient : DOM JEDNORODZINNY "BAŻANT 2" DO ADAPTACJI Wiązar Nr D1 Zadanie nr : projekt BAZANT 2 Kod rysunku : G.P. Dom Dla Ciebie Rysunek nr : GŁÓWNE ZAŁOŻENIA PROJEKTU Norma obliczeniowa dla tarcicy : PN-EN : załącznik krajowy. Norma obliczeniowa dla płytek : PN-EN : załącznik krajowy. Obciążenie stałe i obciążenie zmienne: PN-EN : załącznik krajowy. Obciążenie śniegiem : PN-EN : załącznik krajowy. Obciążenie wiatrem : PN-EN : załącznik krajowy mm Kontrola produkcji : Tak Nr upr.: - CPD Klasa użytkowania : 2 Współcz. redystryb. obc.: 1.1 Rozstaw wiązarów : 900 mm Ilość belek podłogowych : 0 Inne parametry zastosowane do części wiązarów zostały zestawione pod nagłówkiem "PARAMETRY TARCICY". Kształt wiązara jest widoczny na załączonym schemacie. Siły zostały obliczone zgodnie z pierwszym prawem teorii odkształceń. Wpływ odkształcenia poprzecznego został wzięty do zliczenia. OBCIĄŻENIA STANADARDOWE OBCIĄŻENIA STAŁE Pas górny L 1 = 818 N/m2 Pas górny P 1 = 818 N/m2 Jętka 1 = 470 N/m2 ŚNIEG Wartość wyjściowa (qk*ce*ct) = 1080 N/m2 Altitude = 600 [m] Snow fence Nr Snow on overhang left Tak right Tak CIĘŻAR KONSTRUKCJI Pas górny L 1 = 44 N/m Pas górny P 1 = 44 N/m Jętka 1 = 34 N/m Różne = 2 N/m Masa = 81 kg/warstwę WIATR Wartość wyjściowa (qp) = 1121 N/m2 Wymiary budynku (mm): L=12000,B=10500,H=8000 Podst. poz. Dystr. Inna poz. Dystr. OBCIĄŻENIA UŻYTKOWE Od Do mm Od Do mm OZ 1 = 500 N/m TrussCon od MiTek Polska - Oblicz. wykonane przez: Complex lic. - Data: Czas: Licencja nr: 9141 Strona 1

10 Zadanie nr : projekt BAZANT 2 Kod rysunku : G.P. Dom Dla Ciebie OBCIĄŻENIA SPECJALNE DODATKOWE OBCIĄZENIE RÓWNOMIERNE / REGULOWANE OBCIĄŻENIA STANDARDOWE Metoda: 1=normalne obc. dodatkowe, 2=zastąp ten przypadek, 3=zastąp wszystkie obciążenia Od Wart. Do Wart. Metoda Kierunek Przyp. obc. Współcz. Węzeł N/m2 Węzeł N/m2 Typ Zrzutowane Obciążenie stałe Zrzutowane Obciążenie stałe Zrzutowane Obciążenie stałe DODATKOWE OBCIĄŻENIA PUNKTOWE POZYCJE Poz Węzeł Wym. Nazwa grupy Obrót Nazwa Dolny Dodatkowe właściwości Pas górny L Brak NIE NIE Pas górny P Brak NIE NIE Pas górny L Brak NIE NIE Pas górny L Brak NIE NIE Pas górny P Brak NIE NIE Pas górny P Brak NIE NIE Wartości obciążenia punktowego Obr Pion. Poz. Moment Przp.obiążenia Poz N N knm Typ Człowiek na lewym pasie górnym Człowiek na prawym pasie górnym Śnieg my1lewo,0.5my1prawo Śnieg 0.5my1lewo,my1prawo Śnieg my1lewo,0.5my1prawo Śnieg 0.5my1lewo,my1prawo KOMBINACJE OBCIĄŻEŃ Nr Warunek KTO 1 Stan graniczny nośności St 1.35*Stałe 2 Stan graniczny nośności Śr 1.15*Stałe + 1.5*ŚniegL(0.5P) *(OZ1 + OZ2 + OZ3) 3 Stan graniczny nośności Śr 1.15*Stałe + 1.5*ŚniegP(0.5L) *(OZ1 + OZ2 + OZ3) 4 Stan graniczny nośności Śr 1.15*Stałe + 1.5*Śnieg *(OZ1 + OZ2 + OZ3) 5 Stan graniczny nośności Śr 1.15*Stałe *Śnieg + 1.5*OZ *(OZ2 + OZ3) 6 Stan graniczny nośności Śr 1.15*Stałe *Śnieg + 1.5*OZ *(OZ1 + OZ3) 7 Stan graniczny nośności Śr 1.15*Stałe *ŚniegP(0L) + 1.5*OZ *(OZ1 + OZ3) 8 Stan graniczny nośności Śr 1.15*Stałe *ŚniegL(0P) + 1.5*OZ *(OZ1 + OZ3) 9 Stan graniczny nośności Kr 1.15Stałe+1.5Śnieg+1.05(OZ1+OZ2+OZ3)+.9WiatrL(brakssania) 10 Stan graniczny nośności Kr 1.15Stałe+1.5Śnieg+1.05(OZ1+OZ2+OZ3)+.9WiatrP(brakssania) 11 Stan graniczny nośności Kr Stałe + 1.5*Wiatr na szczyt 12 Stan graniczny nośności Ch Stałe + 1.5*Człowiek na lewym PG 13 Stan graniczny nośności Ch Stałe + 1.5*Człowiek na prawym PG 14 Stan graniczny nośności Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+1.5*ŚniegL(0P)+0.9*WiatrL 15 Stan graniczny nośności Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+1.5*ŚniegP(0L)+0.9*WiatrP 16 Stan graniczny nośności Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+0.75*ŚniegL(0P)+1.5*WiatrL 17 Stan graniczny nośności Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+0.75*ŚniegP(0L)+1.5*WiatrP 18 Stan graniczny użytkowania Stałe + Śnieg + 0.7*(OZ1 + OZ2 + OZ3), Winst 19 Stan graniczny użytkowania 1.8*Stałe + Śnieg *(OZ1 + OZ2 + OZ3), Wfin 20 Stan graniczny użytkowania Stałe + ŚniegP(0L) + 0.7*(OZ1 + OZ2 + OZ3), Winst 21 Stan graniczny użytkowania 1.8*Stałe + ŚniegP(0L) *(OZ1 + OZ2 + OZ3), Wfin 22 Stan graniczny użytkowania Stałe + ŚniegL(0P) + 0.7*(OZ1 + OZ2 + OZ3), Winst 23 Stan graniczny użytkowania 1.8*Stałe + ŚniegL(0P) *(OZ1 + OZ2 + OZ3), Wfin 24 Stan graniczny użytkowania Stałe + 0.5*Śnieg + OZ2 inne poł. +0.7*(OZ1 + OZ3), Winst 25 Stan graniczny użytkowania 1.8*Stałe + 0.5*Śnieg+1.24*OZ2innepoł.+0.94*(OZ1+OZ3), Wfin 26 Stan graniczny użytkowania Stałe + 0.5*ŚniegP(0L) + OZ2 inne poł. +0.7*(OZ1 + OZ3), Wi 27 Stan graniczny użytkowania 1.8*Stałe + 0.5*ŚniegP(0L)+1.24*OZ2innepoł.+0.94*(OZ1+OZ3), 28 Stan graniczny użytkowania Stałe + 0.5*ŚniegL(0P) + OZ2 inne poł. +0.7*(OZ1 + OZ3), Wi 29 Stan graniczny użytkowania 1.8*Stałe + 0.5*ŚniegL(0P)+1.24*OZ2innepoł.+0.94*(OZ1+OZ3), 30 Stan graniczny użytkowania Stałe + 0.7*(OZ1 + OZ2 + OZ3) + 0.5*ŚniegL(0P) + WiatrL, Wi 31 Stan graniczny użytkowania 1.8*Stałe *(OZ1 + OZ2 + OZ3) + 0.5*ŚniegL(0P) + Wiatr 32 Stan graniczny użytkowania Stałe + 0.7*(OZ1 + OZ2 + OZ3) + 0.5*ŚniegP(0L) + WiatrP, Wi 33 Stan graniczny użytkowania 1.8*Stałe *(OZ1 + OZ2 + OZ3) + 0.5*ŚniegP(0L) + Wiatr TrussCon od MiTek Polska - Oblicz. wykonane przez: Complex lic. - Data: Czas: Licencja nr: 9141 Strona 2

11 Zadanie nr : projekt BAZANT 2 Kod rysunku : G.P. Dom Dla Ciebie PARAMETRY TARCICY SNr: Sprawdzenie nr (1 = moment i siła osiowa, 2 = siła poprzeczna) CSI: Złożony Index Naprężeń, KO: Kombinacja obciążeń, KlU : Klasa Użytkowania Grupa tarcicy Od Do Rozmiar Klasa Stężenie Max Różniące się dane mm mm CSI KO SNr KlU Pas górny L x 235 C Pas górny L x 235 C Pas górny P x 235 C Pas górny P x 235 C Jętka x 185 C24 < Krzyżulec x 120 C24 Nie Krzyżulec x 120 C24 Nie OBLICZENIOWA SIŁA STABILIZUJĄCA Fd (N) W KAŻDYM STĘŻENIU Element Od Do KO ST (Nr) KO Dł (Nr) KO Śr (Nr) KO Kr (Nr) KO Ch (Nr) ( 1) 0 ( 0) 0 ( 6) 59 ( 17) 0 ( 12) ( 1) 0 ( 0) 0 ( 4) 60 ( 17) 0 ( 13) ŁĄCZNIKI Łącznik Producent Aprobata Techniczna GNA20 Mitek 1020-CPD ,IF T150 Mitek 1020-CPD ,IF T Mitek 4097/98 T Mitek 4097/98 Węzeł Łącz. Rozmiar Max Gwóźdź Nr Typ Szer. Dług. Napręż Il. Typ 2 GNA GNA T T BMF-Gwóźdź ka 4,0x35 7 T GNA GNA GNA T BMF-Gwóźdź ka 4,0x35 16 GNA Max tolerancja położenia łącznika: 5 mm DODATKOWE OBCIĄŻENIE SKUPIONE W KAŻDEJ KOMBINACJI OBCIĄŻEŃ (SGN). KO Pion. Poz. Moment Węzeł Wym. Grupa tarcicy Nr N N knm Pas górny L Pas górny P Pas górny L Pas górny P MAX/MIN REAKCJE PODPOROWE (N) W STANIE GRANICZNYM NOŚNOŚCI Węzeł Nr Kier. KO St(Nr) KO Dł(Nr) KO Śr(Nr) KO Kr(Nr) KO Ch(Nr) 1 Poz Max: 0 ( 1) 0 ( 0) 0 ( 2) 5798 (16) 0 (12) Min: 0 ( 1) 0 ( 0) 0 ( 2) 0 (11) 0 (12) 1 Pion Max: 3423 ( 1) 0 ( 0) 4136 ( 2) 7974 (17) 2578 (12) Min: 3423 ( 1) 0 ( 0) 2888 ( 7) (11) 2532 (13) 3 Pion Max: 6700 ( 1) 0 ( 0) 8405 ( 4) (16) 6482 (12) Min: 6700 ( 1) 0 ( 0) 6593 ( 7) 472 (17) 4907 (13) 9 Pion Max: 6700 ( 1) 0 ( 0) 8405 ( 4) 9467 (10) 6482 (13) Min: 6700 ( 1) 0 ( 0) 6593 ( 8) 2103 (11) 4907 (12) 11 Pion Max: 3423 ( 1) 0 ( 0) 4136 ( 3) 5863 (17) 2578 (13) Min: 3423 ( 1) 0 ( 0) 2888 ( 8) (11) 2532 (12) TrussCon od MiTek Polska - Oblicz. wykonane przez: Complex lic. - Data: Czas: Licencja nr: 9141 Strona 3

12 Zadanie nr : projekt BAZANT 2 Kod rysunku : G.P. Dom Dla Ciebie Węzeł Aktualnie CSI z płytką Wymag. wiązara Wymag. podp. Nr mm mm KO Pole kc90 mm KO MAKSYMALNE UGIĘCIE (mm) W STANIE GRANICZNYM UŻYTKOWANIA Wiązar/ Całkowite (KO) KTO St KTO Dł KTO Śr KTO Kr KTO Ch Pręt Pion Poz Pion Poz Pion Poz Pion Poz Pion Poz Pion Poz (31) (33) (31) (33) (31) (31) (31) (31) (31) UGIĘCIE STRUKTURY PODŁOGOWEJ Niepoprawny wpis (dzielenie przez 0) TrussCon od MiTek Polska - Oblicz. wykonane przez: Complex lic. - Data: Czas: Licencja nr: 9141 Strona 4

13 D1-12 nr 1-warstwa(y) POKAZANE KRZYŻULCE PODPARTE PATRZ ARKUSZ INFORMACYJNY... Masa: 81 kg/warstwę B B WERSJA: 2011 SR3b CZAS: TYTUŁ RYSUNKU PROJEKTOWAŁ OPRACOWAŁ SPRAWDZIŁ NAZWA OBIEKTU ADRES OBIEKTU Wiązar Nr D1 DOM JEDNORODZINNY "BAŻANT 2" DO ADAPTACJI mgr inż. Adam Słomski inż.mirosław Słomski SKALA: 1:60(A4) DATA: NR RYS.:

14 D N/m 1055 N/m 5 N 36 1 St 1.35*Stałe 3 Śr 1.15*Stałe + 1.5*ŚniegP(0.5L) *(OZ1 + OZ2 + OZ3) N/m 36 N 5 N/m CZAS: Śr 1.15*Stałe + 1.5*ŚniegL(0.5P) *(OZ1 + OZ2 + OZ3) KMOMBINACJE OBCIĄŻEŃ Strona 1(9) 4 Śr 1.15*Stałe + 1.5*Śnieg *(OZ1 + OZ2 + OZ3) NR ZLECENIA projekt BAZANT 2 NUMER RYSUNKU DOM JEDNORODZINNY "BAŻANT 2" DO ADAPTACJI Wiązar Nr D1

15 D N/m N/m 5 Śr 1.15*Stałe *Śnieg + 1.5*OZ *(OZ2 + OZ3) 7 Śr 1.15*Stałe *ŚniegP(0L) + 1.5*OZ *(OZ1 + OZ3) N/m N/m CZAS: Śr 1.15*Stałe *Śnieg + 1.5*OZ *(OZ1 + OZ3) KMOMBINACJE OBCIĄŻEŃ Strona 2(9) 8 Śr 1.15*Stałe *ŚniegL(0P) + 1.5*OZ *(OZ1 + OZ3) NR ZLECENIA projekt BAZANT 2 NUMER RYSUNKU DOM JEDNORODZINNY "BAŻANT 2" DO ADAPTACJI Wiązar Nr D1

16 D N/m N/m Kr 1.15Stałe+1.5Śnieg+1.05(OZ1+OZ2+OZ3)+.9WiatrL(brakssania) 11 Kr Stałe + 1.5*Wiatr na szczyt N N/m 62 N/m CZAS: Kr 1.15Stałe+1.5Śnieg+1.05(OZ1+OZ2+OZ3)+.9WiatrP(brakssania) KMOMBINACJE OBCIĄŻEŃ Strona 3(9) 12 Ch Stałe + 1.5*Człowiek na lewym PG NR ZLECENIA projekt BAZANT 2 NUMER RYSUNKU DOM JEDNORODZINNY "BAŻANT 2" DO ADAPTACJI Wiązar Nr D1

17 D N N/m 215 N/m Ch Stałe + 1.5*Człowiek na prawym PG 15 Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+1.5*ŚniegP(0L)+0.9*WiatrP N/m N/m 358 CZAS: Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+1.5*ŚniegL(0P)+0.9*WiatrL KMOMBINACJE OBCIĄŻEŃ Strona 4(9) 16 Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+0.75*ŚniegL(0P)+1.5*WiatrL NR ZLECENIA projekt BAZANT 2 NUMER RYSUNKU DOM JEDNORODZINNY "BAŻANT 2" DO ADAPTACJI Wiązar Nr D1

18 D N/m 103 N/m 17 Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+0.75*ŚniegP(0L)+1.5*WiatrP 19 Śr 1.8*Stałe + Śnieg *(OZ1 + OZ2 + OZ3), Wfin N/m N/m CZAS: Śr Stałe + Śnieg + 0.7*(OZ1 + OZ2 + OZ3), Winst KMOMBINACJE OBCIĄŻEŃ Strona 5(9) 20 Śr Stałe + ŚniegP(0L) + 0.7*(OZ1 + OZ2 + OZ3), Winst NR ZLECENIA projekt BAZANT 2 NUMER RYSUNKU DOM JEDNORODZINNY "BAŻANT 2" DO ADAPTACJI Wiązar Nr D1

19 D N/m N/m 21 Śr 1.8*Stałe + ŚniegP(0L) *(OZ1 + OZ2 + OZ3), Wfin 23 Śr 1.8*Stałe + ŚniegL(0P) *(OZ1 + OZ2 + OZ3), Wfin N/m N/m CZAS: Śr Stałe + ŚniegL(0P) + 0.7*(OZ1 + OZ2 + OZ3), Winst KMOMBINACJE OBCIĄŻEŃ Strona 6(9) 24 Śr Stałe + 0.5*Śnieg + OZ2 inne poł. +0.7*(OZ1 + OZ3), Winst NR ZLECENIA projekt BAZANT 2 NUMER RYSUNKU DOM JEDNORODZINNY "BAŻANT 2" DO ADAPTACJI Wiązar Nr D1

20 D N/m N/m 25 Śr 1.8*Stałe + 0.5*Śnieg+1.24*OZ2innepoł.+0.94*(OZ1+OZ3), Wfin 27 Śr 1.8*Stałe + 0.5*ŚniegP(0L)+1.24*OZ2innepoł.+0.94*(OZ1+OZ3), Wfin N/m N/m CZAS: Śr Stałe + 0.5*ŚniegP(0L) + OZ2 inne poł. +0.7*(OZ1 + OZ3), Winst KMOMBINACJE OBCIĄŻEŃ Strona 7(9) 28 Śr Stałe + 0.5*ŚniegL(0P) + OZ2 inne poł. +0.7*(OZ1 + OZ3), Winst NR ZLECENIA projekt BAZANT 2 NUMER RYSUNKU DOM JEDNORODZINNY "BAŻANT 2" DO ADAPTACJI Wiązar Nr D1

21 D N/m 69 N/m Śr 1.8*Stałe + 0.5*ŚniegL(0P)+1.24*OZ2innepoł.+0.94*(OZ1+OZ3), Wfin 31 Kr 1.8*Stałe *(OZ1 + OZ2 + OZ3) + 0.5*ŚniegL(0P) + WiatrL, Wfin N/m N/m 69 CZAS: Kr Stałe + 0.7*(OZ1 + OZ2 + OZ3) + 0.5*ŚniegL(0P) + WiatrL, Winst KMOMBINACJE OBCIĄŻEŃ Strona 8(9) 32 Kr Stałe + 0.7*(OZ1 + OZ2 + OZ3) + 0.5*ŚniegP(0L) + WiatrP, Winst NR ZLECENIA projekt BAZANT 2 NUMER RYSUNKU DOM JEDNORODZINNY "BAŻANT 2" DO ADAPTACJI Wiązar Nr D1

22 D N/m Kr 1.8*Stałe *(OZ1 + OZ2 + OZ3) + 0.5*ŚniegP(0L) + WiatrP, Wfin CZAS: KMOMBINACJE OBCIĄŻEŃ Strona 9(9) NR ZLECENIA projekt BAZANT 2 NUMER RYSUNKU DOM JEDNORODZINNY "BAŻANT 2" DO ADAPTACJI Wiązar Nr D1
