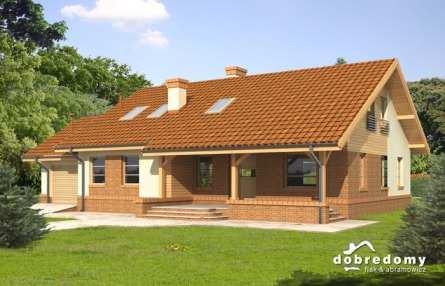

pl PROJEKT PREFABRYKOWANEJ WIĘŹBY DACHOWEJ DOMU JEDNORODZINNEGO AGIS

1 Mitek Industries Polska Sp. z o.o. Ul. Poznańska 29K, Legnica tel , PROJEKT PREFABRYKOWANEJ WIĘŹBY DACHOWEJ DOMU JEDNORODZINNEGO AGIS IV WIĄZARY Z LITEGO DREWNA ŁĄCZONE PŁYTKAMI KOLCZASTYMI WYKAZ AUTORYZOWANYCH PRODUCENTÓW NA KOŃCU OPRACOWANIA

A B C D E 18620 3800 14820 860 3900 5400 7500 960 600 710 600 1100 700 1100 900 850 800 1100 900 1000 1000 1000 1000 800 600 1 B6 M2 1 1000 850 850 850 800 260 M5 5 nr G6 6 nr G3 8 nr G1 860 2940 960

Elementy konstrukcyjne wykonać w autoryzowanym zakładzie prefabrykacji wiązarów dachowych w systemie płytek kolczastych "MiTek". 2.

Belka B4 o przekroju 140 x 140 [mm]. 6. Belka B5 o przekroju 140 x 180 [mm]. 7. Belka B6 i B7 o przekroju 180 x 240 [mm]. 8. Słupy zewnętrzne o przekroju 180 x 180 [mm] 9.

12. Wiązary zamocować do murłaty i belek stosując kątowniki ABR105 firmy "Simpson Strong-Tie". 13. Obciążenie śniegiem: IV strefa 14.

3 A B C D E B6 M M5 5 nr G6 6 nr G3 8 nr G Kątownik ABR105 Simpson Strong-Tie łącznik wiązarów z murłatą i belkami. Uwagi: 1. Elementy konstrukcyjne wykonać w autoryzowanym zakładzie prefabrykacji wiązarów dachowych w systemie płytek kolczastych "MiTek". 2. Elementy drewniane zabezpieczyć przeciwogniowo oraz biologicznie środkami chemicznymi. 3. Murłata o przekroju 140 x 140 [mm]. 4. Belka B1, B2 i B3 o przekroju 180 x 180 [mm]. 5. Belka B4 o przekroju 140 x 140 [mm]. 6. Belka B5 o przekroju 140 x 180 [mm]. 7. Belka B6 i B7 o przekroju 180 x 240 [mm]. 8. Słupy zewnętrzne o przekroju 180 x 180 [mm] 9. Słup wewnętrzny o przekroju 140 x 140 [mm]. 10. Miecze o przekroju 140 x 140 [mm]. 11. Stężenia konstrukcji wykonać z desek 25x100mm przybijanych gwoździami pierścieniowymi 3,75x80mm, po 3 szt./węzeł. 12. Wiązary zamocować do murłaty i belek stosując kątowniki ABR105 firmy "Simpson Strong-Tie". 13. Obciążenie śniegiem: IV strefa 14. Obciążenie wiatrem: II strefa TARCICA KONSTRUKCYJNA KLASY C24 GRUBOŚĆ 60 mm Płytki kolczaste MiTek typu: GNA20, T B G4 G4 G2 G2 2 M3 2 4 W1 M1 4 B4 M5 6 M4 6 7 B1 7 G5 G7 B7 3 5 B3 B2 A B C D E TYTUŁ RYSUNKU PROJEKTOWAŁ OPRACOWAŁ SPRAWDZIŁ NAZWA OBIEKTU DOM JEDNORODZINNY "AGIS IV" ADRES OBIEKTU Do adaptacji Rzut konstrukcji dachowej inż. Andrzej Budakowski inż. Marcin Gutowski SKALA: DATA: NR RYS.: 1:

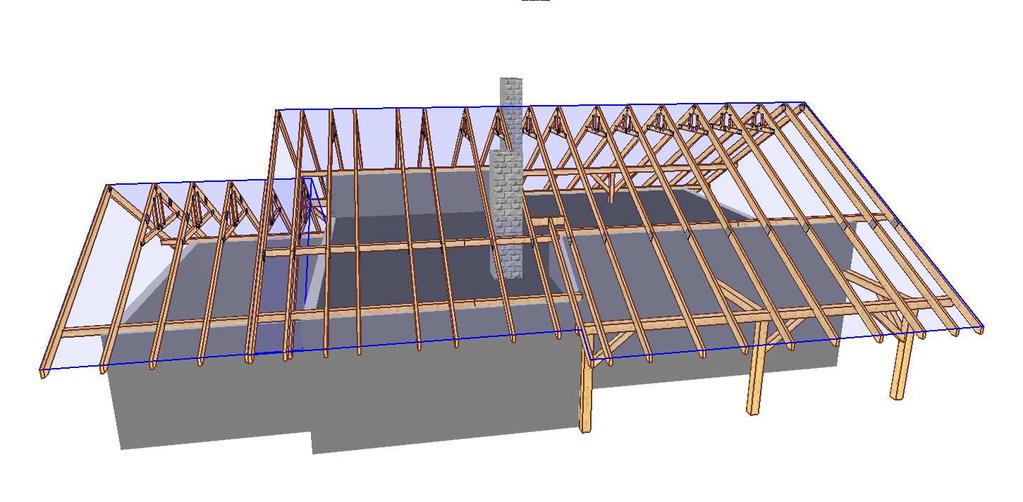

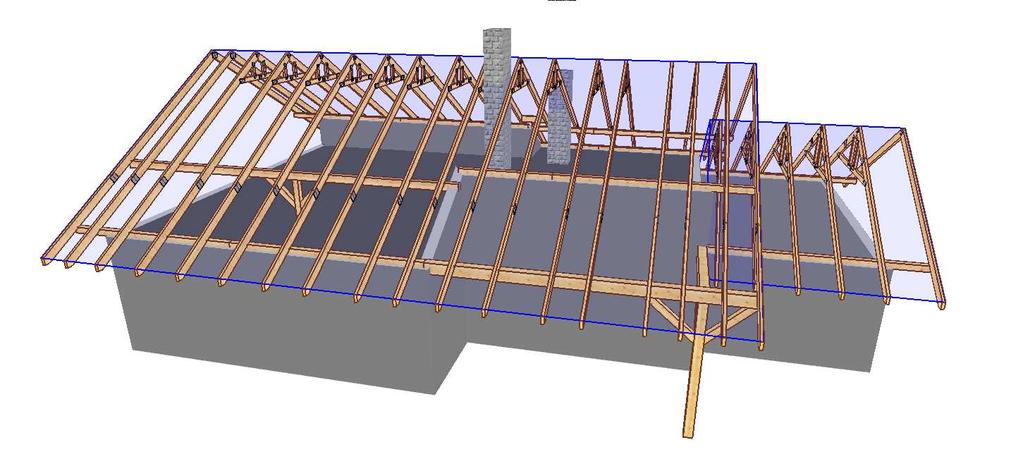

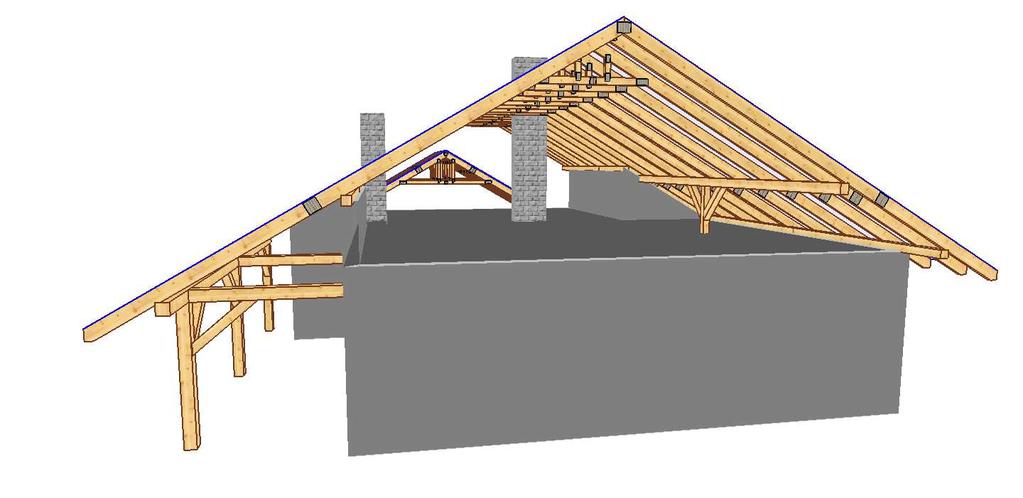

4 Jakzamówiwizaryprefabrykowane? 1. Zamówienie na wizary naley zoy w licencjonowanym zakadzie prefabrykacji, najlepiej w terminie od jednego do trzechmiesicyprzedukoczeniemcianistropów. 2. Wszystkiemateriay,wtymdrewno, czniki,pytkikolczaste, impregnat zapewnia zakad prefabrykacji. Cena wizarów obejmujekosztwszystkichniezbdnychelementów. 3. Listaautoryzowanychzakadóworazichpunktówdystrybucji znajdujesinakocuprojektu. 4. Produkcjaimontatrwakilkadni. 5. Wizarymonazamówiwfabrycewdwóchwariantach: a) Zmontaemprzezproducenta, b) Zakup kompletu elementów wizarów na konstrukcj dachu(montazapewniainwestor) 6. Dokumentacja produkcyjna do tego projektu znajduje si w kadymautoryzowanymzakadzieprefabrykacji. 7. Prezentacjatrójwymiarowakonstrukcjidostpnajestnastronie

5 PRZYKŁADOWA WYCENA KONSTRUKCJI DACHU AGIS IV Założenia projektowe podpora - murłata 140 x 140 [mm] kąt pochyleni dachu - powierzchnia dachu m 2 tarcica - sucha, impregnowana (FOBOS M-4), 4 stronnie strugana klasy C24 rozstaw obliczeniowy wiązarów - do 1,00 m PORÓWNANIE CENOWE: Wariant I Więźba drewniana tradycyjna (z kosztorysu inwestorskiego) Wariant II - Więźba z wiązarów prefabrykowanych Razem: ,05 zł netto Konstrukcja dachowa Materiały pomocnicze do montażu: (murłata 140x140, belki, słupy i miecze, stężenia deskowe 25x100, okucia ciesielskie) Montaż Razem ,00 zł netto 3 500,00 zł netto 6 000,00 zł netto ,00 zł netto

6 ZALETY: Wybierając wiązary prefabrykowane oszczędzasz zł! Wybierając wiązary prefabrykowane otrzymujesz dach najwyższej jakości. Otrzymujesz konstrukcję z fabryki, z gwarancją. Montaż trwa kilka dni. Podane ceny są cenami poglądowymi, każdy projekt konstrukcji zostanie indywidualnie skalkulowany i wyceniony, z montażem oraz transportem.
