1 Mitek Industries Polska Sp. z o.o. Ul. Poznańska 29K, Legnica tel , PROJEKT PREFABRYKOWANEJ WIĘŹBY DACHOWEJ BUDYNKU MIESZKALNEGO JEDNORODZINNEGO JULITA WIĄZARY Z LITEGO DREWNA ŁĄCZONE PŁYTKAMI KOLCZASTYMI WYKAZ AUTORYZOWANYCH PRODUCENTÓW WIĄZARÓW NA KOŃCU OPRACOWANIA UWAGA: Zmiana płytek kolczastych GNA20, T150 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 1

2 PRZYKŁADOWA WYCENA KONSTRUKCJI DACHU ZAŁOŻENIA PROJEKTOWE: dla domku jednorodzinnego JULITA szerokość podpory 0,24m wieniec kąt pochylenia dachu 30 0 powierzchnia dachu 264m 2 tarcica sucha, impregnowana (FOBOS M-4), 4 stronnie strugana w klasie C24 rozstaw obliczeniowy wiązarów do 1,0m PORÓWNANIE KOSZTÓW: Wariant I tradycyjna więźba drewniana (kosztorys inwestorski) Konstrukcja stropu Robocizna Materiały Sprzęt Razem k.b. Koszty zakupu 6,4% Koszty pośrednie 65% R+S Zysk 10,8% R+S+Kp (R+S) Razem 3.259, ,90 580, , ,04 584, ,00 355,57 231,12 63,36 650,05 Konstrukcja dachu Robocizna Materiały Sprzęt Razem k.b. Koszty zakupu 6,4% Koszty pośrednie 65% R+S Zysk 10,8% R+S+Kp (R+S) Razem 6.505, , , , , , ,92 839,52 545,69 149, ,81 Razem element ,44 Wariant II więźba z wiązarów prefabrykowanych Konstrukcja dachowa z montażem, materiały pomocnicze ,00 zł netto ZALETY: Wybierając wiązary prefabrykowane oszczędzają Państwo ok zł; Wybierając wiązary prefabrykowane otrzymują Państwo konstrukcję najwyższej jakości (certyfikowana tarcica 4 stronnie strugana i impregnowana, dokładność kształtu i wymiarów); Otrzymują Państwo konstrukcję z fabryki, z gwarancją; Uzyskują Państwo strych o pow. 17m 2 ; Montaż trwa tylko kilka dni. Podane ceny są cenami poglądowymi. Każdy projekt konstrukcji zostanie indywidualnie skalkulowany i wyceniony, razem z transportem i montażem. UWAGA: Zmiana płytek kolczastych GNA20, T150 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 5

3 Jak zamówić wiązary prefabrykowane? 1. Zamówienie na wiązary należy złożyć w licencjonowanym zakładzie prefabrykacji (wykaz na ostatniej stronie projektu), najlepiej w terminie od jednego do trzech miesięcy przed ukończeniem ścian i stropów. 2. Wszystkie materiały, w tym drewno, łączniki, płytki kolczaste, impregnat, zapewnia zakład prefabrykacji. Cena wiązarów obejmuje koszt wszystkich niezbędnych elementów. 3. Wszystkie obliczenia oparte są na parametrach łączników MiTek. Autor projektu nie wyraża zgody na zastosowanie innych płytek kolczastych. 4. Wszystkie płytki kolczaste firmy MiTek są, zgodnie z normą, oznakowane własnym znakiem identyfikacyjnym. Jest on na stałe wytłoczony na płytkach, co służy późniejszej weryfikacji. 5. Lista autoryzowanych zakładów oraz ich punktów dystrybucji znajduje się na końcu projektu. 6. Montaż konstrukcji trwa od jednego do kilku dni. 7. Wiązary można zamówić w fabryce w dwóch wariantach: a) z montażem wykonanym przez producenta, b) z własnym montażem Zamawiającego. 8. Dokumentacja produkcyjna do tego projektu znajduje się w każdym autoryzowanym zakładzie prefabrykacji. 9. Prezentację trójwymiarową konstrukcji (wizualizacja) można pobrać ze strony Prosimy wszystkich o kontakt z Mitek Industries Polska tel , biuro@mitek.pl Informacje dotyczące wyników obliczeń (np. reakcje podporowe), kopie projektów do pozwolenia na budowę, aktualne zaświadczenie z Izby Inżynierów Budownictwa itp. Więcej informacji - UWAGA: Zmiana płytek kolczastych GNA20, T150 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 4

4 UWAGA: Zmiana płytek kolczastych GNA20, T150 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 2

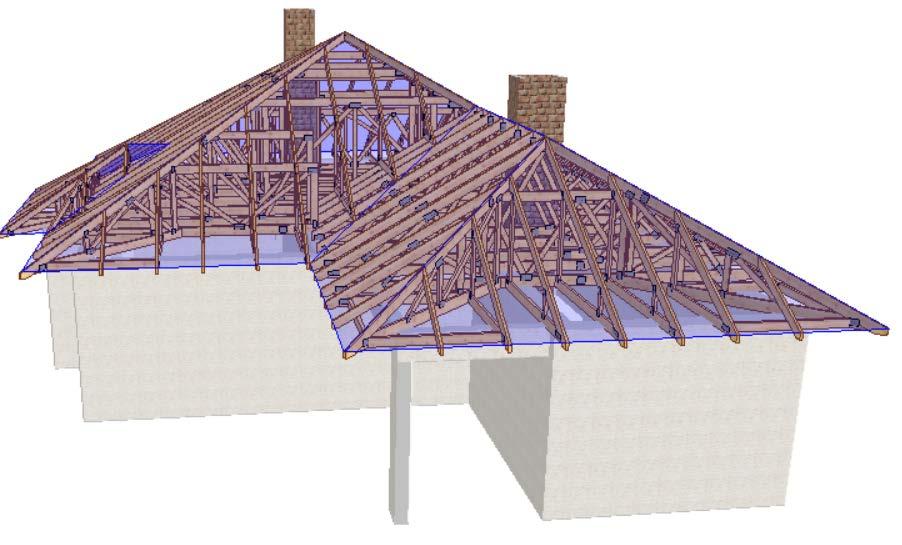

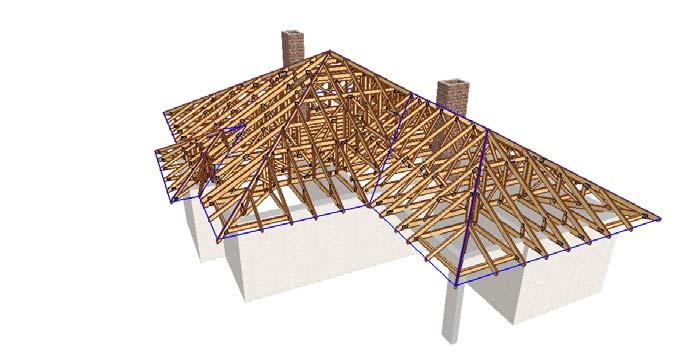

5 Widok 3D H G F E CD B A NT7 KU15 KU KU16 BP OB8 O0 KU15 2xOB4 NT6 NT2 OB5 KU17 KU17 NT5 O1 K1 SP-PD KU9 KU19 KU8 BP3 BP2 BP4 KU L5b L4b L4c L4b KU7 KU11 NT3 P2 KU1 P1 L1 KU12 SP-PD RD BP KU1 KU13 L3a KU2 KU14 L4a L3b L4a L5a KU4 KU3 KU10 KU6 KU4 400 SP-PD RD RD NT1 OB3 2xOB2 O G1 2xOB6 OB7 G7 G6 G5 G4 G3 G2b G2a OB9 NT UWAGI: 1. Strych o powierzchni całk. 17m2 i wysokości maks. 2,80m. 2. Obciążenie użytkowe strychu: 100kg/m2. 3. Wiązary mocować do murłaty za pomocą kątowników MULTIGRIP HD Połączenia wiązarów bezpośrednio z wieńcem realizować za pomocą kotew. 5. Miejsca styku konstrukcji drewnianej z elementami betonowymi lub stalowymi zabezpieczyć poprzez przełożenie warstwą izolacji. 6. Konstrukcja osiąga pełną nośność po stężeniu. 7. Elementy konstrukcyjne wykonać w autoryzowanym zakładzie prefabrykacji wiązarów dachowych w systemie MiTek. 8. Przed wykonaniem wiązarów należy sprawdzić poziomy wieńców. 9. Wejście na strych za pomocą schodów drabiniastych. 10. W części strychowej nie przewidziano otworów okiennych. DREWNO KONSTRUKCYJNE KLASY C24 GRUBOŚĆ 45 i 60mm Płytki kolczaste MiTek: GNA20, T150, M14 TYTUŁ RYSUNKU PROJEKTOWAŁ OPRACOWAŁ SPRAWDZIŁ NAZWA OBIEKTU ADRES OBIEKTU Dom jednorodzinny Julita do adaptacji Rzut konstrukcji dachu Józef Wołczański Barbara Popławska OPIS STĘŻEŃ: Stężenie podłużne pasa górnego deska 50x100mm w rozstawie 1000mm SP-PD Stężenie podłużne pasa dolnego deska 25x100mm w rozstawie 3000mm RD Stężenie ukośne pasa górnego deska 25x100mm SKALA: DATA: NR RYS.: 1: UWAGA: Zmiana płytek kolczastych GNA20, T150 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 3

6 AUTORYZOWANE ZAKŁADY PREFABRYKACJI: Gdzie zamówić wiązary? Autoryzowane zakłady prefabrykacji i punkty sprzedaży (wg kodów) Nazwa firmy Ulica Kod Miasto telefon ERAGA ul. Cienista 20 lok Warszawa eraga@eraga.com.pl HATEK ul. Tartaczna Pułtusk hatek@hatek.com.pl DREW-INWEST ul. Jana Kazimierza 2/ Milówka biuro@drew-inwest.pl F.U.H.P. CANADA SYSTEM ul. Leśna Limanowa biuro@canada-system.pl SAWE Niechobrz Niechobrz k. Rzeszowa wojciechsikora@sawe.pl PROFI-CAN ul. Marii Curie Skłodowskiej Piekary Śląskie profi-can@neostrada.pl WIĄZAR SYSTEM ul. Wołczyńska 63B Krzywiczyny kontakt@wiazar-system.pl STOLMAK ul. Jana III Sobieskiego 19a Bielawa malwinamakles@gmail.com WESTMALL ul. Kościuszki Prochowice westmall@westmall.com.pl INTER-LERS ul. Czarnieckiego Kłecko k. Gniezna biuro@inter-lers.pl WIĄZARY BURKIETOWICZ ul. Kaliska Odolanów k. Ostrowa Wlkp wiazary@burkietowicz.pl KONSTRUKCYJNY.PL ul. 55 Pułku Piechoty Leszno biuro@konstrukcyjny.pl BLACH-DEK ul. Przemysłowa Wolsztyn konstrukcje@blachdek.com.pl Wiązary Lisiewicz ul. Rozwojowa Sulechów konstrukcje@lisiewicz.com.pl Wiązary Lewandowski Świerkocin Witnica biuro@wiazary-lewandowski.pl PARTNER ul. Przyszłości Szczecin info@partner.szczecin.pl KUDRA I SPÓŁKA ul. Lubieszyńska Mierzyn k/ Szczecina biuro@kudra.com.pl WASCO VILLA Stary Kraków/Kanin Sławno k. Koszalina biuro@wascovilla.pl PPHU ROMAR ul. Polna Człopa info@pphu-romar.pl COMPLEX ul. Szeroka Borkowo k. Gdańska borkowo@complex.gda.pl MODERNDACH Łochocin 6/ Lipno biuro@moderndach.pl WPW INVEST ul. Tylna 4C/ Łódź biuro@wpwinvest.pl DREWPROJEKT ul. Zgierska Konstantynów Łódzki drewprojekt@o2.pl MABUDO ul. Ceramiczna Zduńska Wola mabudo@mabudo.pl Tartak J.W. WITKOWSCY Rychłowice 21B Wieluń kontakt@wiazar.pl HANTVERKARPOOLEN Kocierzew Południowy 104A Kocierzew Płd. K. Łowicza biuro@twojdachtwojdom.com PUNKTY DYSTRYBUCJI Nazwa firmy Ulica Kod Miasto telefon CENTROBUD ul. Kłobucka 8 paw Warszawa centrobud@centrobud.pl CENTROBUD ul. Słoneczna Piaseczno/Stara Iwiczna centrobud@centrobud.pl CENTROBUD ul. Przyrzecze Konstancin - Jez centrobud@centrobud.pl CENTROBUD ul. Pogodna 8/ Tarczyn centrobud@centrobud.pl CENTROBUD ul.powstańców Błonie centrobud@centrobud.pl CENTROBUD ul. Cmentarna Maków Mazowiecki centrobud@centrobud.pl CENTROBUD ul. Komisji Edukacji Nar Wyszków centrobud@centrobud.pl Maxipol ul Garncarska Koprzywnica maxipol@poczta.fm Hadex Sp. z o.o. ul. Klonowica Kraków fkrakow@hadex.com.pl SAWE Biuro Handlowe Wrząsowice Świątniki Górne katarzyna@sawe.pl Konkret-Pronier ul. Komorowskich Żywiec Hadex Sp. z o.o. ul. Gen. H. Le Ronda Katowice fkatowice@hadex.com.pl DZ KONSTRUKCJE BUDOWLANE ul.k.k.baczyńskiego Sosnowiec info@dz-konstrukcje.pl WIĄZAR-SYSTEM o/śląsk ul. Strzelców Bytomskich Bytom m.bajerski@wiazar-system.pl Hadex Sp. z o.o. ul. Kard. St. Wyszyńskiego Piekary Śląskie fpiekary@hadex.com.pl TECH- DREW ul. Sadowskiego Piekary Śląskie techdrew@op.pl Hadex Sp. z o.o. ul. Warszawska Bieruń fbierun@hadex.com.pl Hadex Sp. z o.o. ul. Górnośląska 3d Pszczyna fpszczyna@hadex.com.pl DREW-INWEST o/bielsko-biała ul. Ks. Londzina Bielsko-Biała konstruktor@drew-inwest.pl Hadex Sp. z o.o. ul. Dębowiecka Ochaby Małe fochaby@hadex.com.pl Hadex Sp. z o.o. ul. Dojazdowa Gliwice fgliwice@hadex.com.pl Hadex Sp. z o.o. ul. Dworcowa Żory fzory@hadex.com.pl Hadex Sp. z o.o. ul. Łąkowa Jastrzębie Borynia hadex@hadex.com.pl Hadex Sp. z o.o. ul. Wodzisławska Rybnik hadex@hadex.com.pl Hadex Sp. z o.o. ul. Rymera 116a Radlin hadex@hadex.com.pl INTECH / oddział ul. Światowida Opole opole@intechpw.com.pl Concreto s.c. ul. T.Kościuszki 108a/ Wrocław concreto@concreto.biz GMS HOUSE S.C. al. Poprzeczna Wrocław biuro@gmshouse.pl Budus Wrocław ul. Brücknera Wrocław brucknera@budus.pl OSIŃSKI I SYN ul. Dzierżoniowska 16 C Strzelin ois@ois.com.pl FAGO /oddział ul. Legnicka Ząbkowice Śląskie fago@net.pl FAGO /oddział ul. Budowlana Pszenno fago@net.pl INTECH ul. Szarych Szeregów 6 K Strzegom handlowy@intechpw.com.pl FAGO/oddział ul. Piłsudskiego Dzierżoniów fago@net.pl Marcco ul Bolesława Chrobrego Wałbrzych marccozamowienia@op.pl WIĄZARY BURKIETOWICZ ul. Wolności Jelenia Góra m.myrlak@burkietowicz.pl Przedsiębiorstwo Wiel. ul. Stawowa Mysłakowice biuro@a-bhurt.com.pl WIĄZAR-SYSTEM o/legnica ul. Jaworzyńska 261 p Legnica k.lindmajer@wiazar-system.pl INTECH /oddział ul. Sierocińska Legnica legnica@intechpw.com.pl ZAKŁAD STOLARSKI "MAGBOS" ul. Wyszyńskiego 12 B Złotoryja info@magbos.com GRADIX ul. Lwówecka Gryfów Śląski gradix@go2.pl JAWA ul. Ceramiczna Bolesławiec jawabiuro@interia.pl Punex Żarska Wieś Żarska Wieś punex@wp.pl INTER-LERS o/poznań ul. Głogowska Poznań poznan@inter-lers.pl ROMAR o/ Poznań ul. Polska Poznań poznan@pphu-romar.pl Wesołek ul. Składowa Chocicza chocicza@mbwesolek.pl DAM-BUD ul. Olszowa Kępno Peamco ul Obrońców Lwowa Leszno info@peamco.pl WIĄZARY BURKIETOWICZ ul. 5 stycznia 2/ Wolsztyn a.przadka@burkietowicz.pl Centrum Materiałów Bud. ul. Gorzowska Zielona Góra cembe@cembe.com.pl Jadar ul. Dworcowa Łagów Lubuski hurtowniajadar@o2.pl APA - 2 Spółka Jawna ul. Stalmacha Szczecin apa2@apa2.pl INTER-LERS o/bydgoszcz ul. Wojska Polskiego Bydgoszcz bydgoszcz@inter-lers.pl Gemini ul. Brzeska Radziejów Dach i Styl Gorzeń biuro@dachistyl.com Aktualną mapę z zakładami można zobaczyć na: UWAGA: Zmiana płytek kolczastych GNA20, T150 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 25
