PROJEKT PREFABRYKOWANEJ WIĘŹBY DACHOWEJ BUDYNKU MIESZKALNEGO JEDNORODZINNEGO BENEDYKT II WIĄZARY Z LITEGO DREWNA ŁĄCZONE PŁYTKAMI KOLCZASTYMI

Transkrypt

1 Mitek Industries Polska Sp. z o.o. Poznańska 29K, Legnica tel , Ul. PROJEKT PREFABRYKOWANEJ WIĘŹBY DACHOWEJ BUDYNKU MIESZKALNEGO JEDNORODZINNEGO BENEDYKT II WIĄZARY Z LITEGO DREWNA ŁĄCZONE PŁYTKAMI KOLCZASTYMI WYKAZ AUTORYZOWANYCH PRODUCENTÓW WIĄZARÓW NA KOŃCU OPRACOWANIA UWAGA: Zmiana płytek kolczastych GNA20, T150 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 1

2 UWAGA: Zmiana płytek kolczastych GNA20, T150 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 2

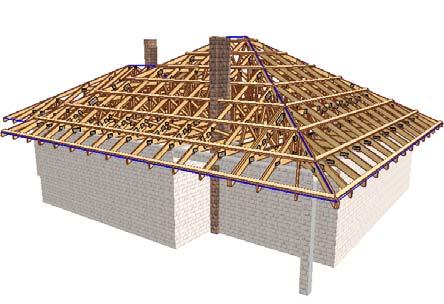

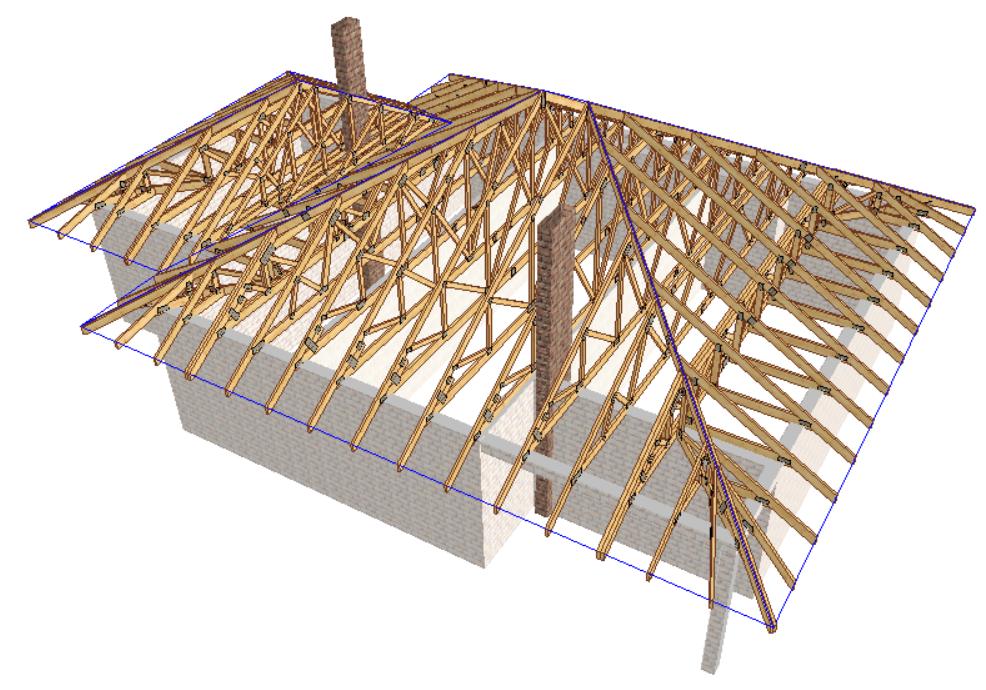

3 Widok 3D D C B A NT2 KU4 KU3 KU2 KU1 KU1 KU2 KU3 KU4 NT1c 2xOB4b OB6a OB2b OB1b G1b G1a OB1a KU15 KU9 OB2a OB6b K4 K xOB4a K2 K1 G2 KU10 KU8 KU7 KU11 KU12 KU10 OB3 NT1a NT1b 2xOB NT3 NT3 KU14 KU13 KU13 KU OPIS STĘŻEŃ: SP-PG Stężenie podłużne pasa górnego deska 50x100mm w rozstawie 1000mm SP-PD Stężenie podłużne pasa dolnego deska 25x100mm w rozstawie 2500mm DREWNO KONSTRUKCYJNE KLASY C24 GRUBOŚĆ 45 i 60mm Płytki kolczaste MiTek: GNA20, T150 UWAGI: 1. Wiązary mocować do murłaty za pomocą kątowników MULTIGRIP HD Połączenia wiązarów bezpośrednio z wieńcem realizować za pomocą kotew. 3. Miejsca styku konstrukcji drewnianej z elementami betonowymi lub stalowymi zabezpieczyć poprzez przełożenie warstwą izolacji. 4. Konstrukcja osiąga pełną nośność po stężeniu. 5. Elementy konstrukcyjne wykonać w autoryzowanym zakładzie prefabrykacji wiązarów dachowych w systemie MiTek. 6. Przed wykonaniem wiązarów należy sprawdzić poziomy wieńców. 7. Wejście na strych za pomocą schodów drabiniastych. TYTUŁ RYSUNKU PROJEKTOWAŁ OPRACOWAŁ SPRAWDZIŁ NAZWA OBIEKTU Dom jednorodzinny Benedykt II ADRES OBIEKTU do adaptacji Rzut konstrukcj idachu Józef Wołczański Barbara Popławska SKALA: DATA: NR RYS.: 1: UWAGA: Zmiana płytek kolczastych GNA20, T150 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 3

4 Jak zamówić wiązary prefabrykowane? 1. Zamówienie na wiązary należy złożyć w licencjonowanym zakładzie prefabrykacji (wykaz na ostatniej stronie projektu), najlepiej w terminie od jednego do trzech miesięcy przed ukończeniem ścian i stropów. 2. Wszystkie materiały, w tym drewno, łączniki, płytki kolczaste, impregnat, zapewnia zakład prefabrykacji. Cena wiązarów obejmuje koszt wszystkich niezbędnych elementów. 3. Wszystkie obliczenia oparte są na parametrach łączników MiTek. Autor projektu nie wyraża zgody na zastosowanie innych płytek kolczastych. 4. Wszystkie płytki kolczaste firmy MiTek są, zgodnie z normą, oznakowane własnym znakiem identyfikacyjnym. Jest on na stałe wytłoczony na płytkach, co służy późniejszej weryfikacji. 5. Lista autoryzowanych zakładów oraz ich punktów dystrybucji znajduje się na końcu projektu. 6. Montaż konstrukcji trwa od jednego do kilku dni. 7. Wiązary można zamówić w fabryce w dwóch wariantach: a) z montażem wykonanym przez producenta, b) z własnym montażem Zamawiającego. 8. Dokumentacja produkcyjna do tego projektu znajduje się w każdym autoryzowanym zakładzie prefabrykacji. 9. Prezentację trójwymiarową konstrukcji (wizualizacja) można pobrać ze strony Prosimy wszystkich o kontakt z Mitek Industries Polska tel , biuro@mitek.pl Informacje dotyczące wyników obliczeń (np. reakcje podporowe), kopie projektów do pozwolenia na budowę, aktualne zaświadczenie z Izby Inżynierów Budownictwa itp. Więcej informacji - UWAGA: Zmiana płytek kolczastych GNA20, T150 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 4

5 PRZYKŁADOWA WYCENA KONSTRUKCJI DACHU dla domku jednorodzinnego BENEDYKT ZAŁOŻENIA PROJEKTOWE: szerokość podpory 0,24m wieniec kąt pochylenia dachu 30 0 powierzchnia dachu 243,9m 2 tarcica sucha, impregnowana (FOBOS M-4), 4 stronnie strugana w klasie C24 rozstaw obliczeniowy wiązarów do 1,0m PORÓWNANIE KOSZTÓW: Wariant I tradycyjna więźba drewniana (kosztorys inwestorski) Konstrukcja dachu Robocizna Materiały Sprzęt Razem k.b. Koszty zakupu 6,3% Koszty pośrednie 65,1% R+S Zysk 10,7% R+S+Kp (R+S) Razem 2.757, , , , ,60 688, ,16 530,63 345,44 93,74 969,81 Razem element ,73 Konstrukcja stropu Robocizna Materiały Sprzęt Razem k.b. Koszty zakupu 6,3% Koszty pośrednie 65,1% R+S Zysk 10,7% R+S+Kp (R+S) Razem 3.041,84 1,980,24 537, , ,76 696, ,40 862,60 561,55 152, ,53 Razem element ,37 Razem ,10 Wariant II więźba z wiązarów prefabrykowanych Konstrukcja dachowa z montażem, materiały pomocnicze ,00 zł netto ZALETY: Wybierając wiązary prefabrykowane oszczędzają Państwo ok zł; Wybierając wiązary prefabrykowane otrzymują Państwo konstrukcję najwyższej jakości (certyfikowana tarcica 4 stronnie strugana i impregnowana, dokładność kształtu i wymiarów); Otrzymują Państwo konstrukcję z fabryki, z gwarancją; Montaż trwa tylko kilka dni. Podane ceny są cenami poglądowymi. Każdy projekt konstrukcji zostanie indywidualnie skalkulowany i wyceniony, razem z transportem i montażem. UWAGA: Zmiana płytek kolczastych GNA20, T150 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 5

6 Gdzie zamówić wiązary? Autoryzowane zakłady prefabrykacji i punkty sprzedaży (wg kodów) AUTORYZOWANE ZAKŁADY PREFABRYKACJI: Nazwa firmy Ulica Kod Miasto telefon e mail ERAGA ul. Cienista 20 lok Warszawa eraga@eraga.com.pl N DREWNO Śniadówko 11A Pomiechówek biuro@ndrewno.pl HATEK ul. Tartaczna Pułtusk hatek@hatek.com.pl WIĄZARY GK ul. Sztynwałdzka Biskupiec biuro@wiazarygk.pl PODLASKIE CENTRUM BUDOWNICTWA PASYWNEGO Łubniki Zabłudów wyceny@pcbp.eu DREW INWEST ul. Jana Kazimierza 2/ Milówka biuro@drew inwest.pl F.U.H.P. CANADA SYSTEM ul. Leśna Limanowa biuro@canada system.pl SAWE Niechobrz Niechobrz k. Rzeszowa wojciechsikora@sawe.pl MT SYSTEM ul. Częstochowska Boronów biuro@wiazarymt.pl ALDACH ul. Żarnowiecka Szczekociny kontakt@aldach.pl PROFI CAN Jaworznik Siemonia profican@gmail.com WIĄZAR SYSTEM ul. Wołczyńska 63B Krzywiczyny kontakt@wiazar system.pl WIĄZAR PLUS ul. Miłoszycka Wrocław biuro@wiazar plus.pl STOLMAK ul. Jana III Sobieskiego 19a Bielawa malwinamakles@gmail.com WESTMALL ul. Kościuszki Prochowice westmall@westmall.com.pl INTER LERS ul. Czarnieckiego Kłecko k. Gniezna biuro@inter lers.pl WIĄZARY BURKIETOWICZ ul. Kaliska Odolanów k. Ostrowa Wlkp wiazary@burkietowicz.pl KONSTRUKCYJNY.PL ul. 55 Pułku Piechoty Leszno biuro@konstrukcyjny.pl BLACH DEK ul. Przemysłowa Wolsztyn konstrukcje@blachdek.com.pl WIĄZARY LISIEWICZ ul. Rozwojowa Sulechów konstrukcje@lisiewicz.com.pl WIĄZARY LEWANDOWSKI Świerkocin Witnica biuro@wiazary lewandowski.pl PARTNER ul. Przyszłości Szczecin info@partner.szczecin.pl KUDRA I SPÓŁKA ul. Lubieszyńska Mierzyn k/ Szczecina konstrukcje@kudra.com.pl WASCO VILLA Stary Kraków 36/Kanin 17A Sławno k. Koszalina biuro@wascovilla.pl PPHU ROMAR ul. Kolejowa 25A Człopa info@pphu romar.pl COMPLEX ul. Szeroka Borkowo k. Gdańska borkowo@complex.gda.pl ZHUP ZDRAMET Zdrada 8A Puck kontakt@zdrabud.pl SZUWAŁA WIĄZARY ul. Bydgoska Solec Kujawski biuro@szuwalawiazary.pl MODERNDACH Łochocin 6/ Lipno biuro@moderndach.pl WPW INVEST ul. Tylna 4C/ Łódź biuro@wpwinvest.pl DREWPROJEKT ul. Zgierska Konstantynów Łódzki drewprojekt@o2.pl MABUDO ul. Ceramiczna Zduńska Wola mabudo@mabudo.pl WIĄZAR DACH Nowa Wieś 54A Brzeźnio wiazar.dach@gmail.com TARTAK J.W. WITKOWSCY Rychłowice 21B Wieluń kontakt@wiazar.pl HANTVERKARPOOLEN Kocierzew Południowy 104A Kocierzew Płd. K. Łowicza biuro@twojdachtwojdom.com PUNKTY DYSTRYBUCJI Nazwa firmy Ulica Kod Miasto telefon e mail WIĄZAR SYSTEM o/śląsk ul. Strzelców Bytomskich 87B Bytom slask@wiazar system.pl DREW INWEST o/bielsko Biała ul. Ks. Londzina Bielsko Biała konstruktor@drew inwest.pl WIĄZAR SYSTEM o/wrocław ul. Kobierzycka 10 3 piętro Wrocław m.iwaniak@wiazar system.pl WIĄZARY BURKIETOWICZ ul. Wincentego Pola Jelenia Góra m.myrlak@burkietowicz.pl WIĄZAR SYSTEM o/legnica ul. Jaworzyńska 261 p Legnica k.lindmajer@wiazar system.pl JAWA ul. Ceramiczna Bolesławiec jawabiuro@interia.pl INTER LERS o/poznań ul. Głogowska Poznań poznan@inter lers.pl ROMAR o/ Poznań ul. Marcelińska 100/ Poznań poznan@pphu romar.pl WIĄZARY BURKIETOWICZ ul. 5 stycznia 2/ Wolsztyn a.przadka@burkietowicz.pl DREWPROJEKT o/szczecin ul. A. Struga Szczecin drewprojekt.szczecin@o2.pl INTER LERS o/bydgoszcz ul. Wojska Polskiego Bydgoszcz bydgoszcz@inter lers.pl Aktualną mapę z zakładami można zobaczyć na: UWAGA: Zmiana płytek kolczastych GNA20, T150 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 6
