1 Emserwis Marceli Kotkowski ul. Ostrobramska 134/ Warszawa Miernik prędkości wylotowej pocisku EMC-500 Instrukcja obsługi 1

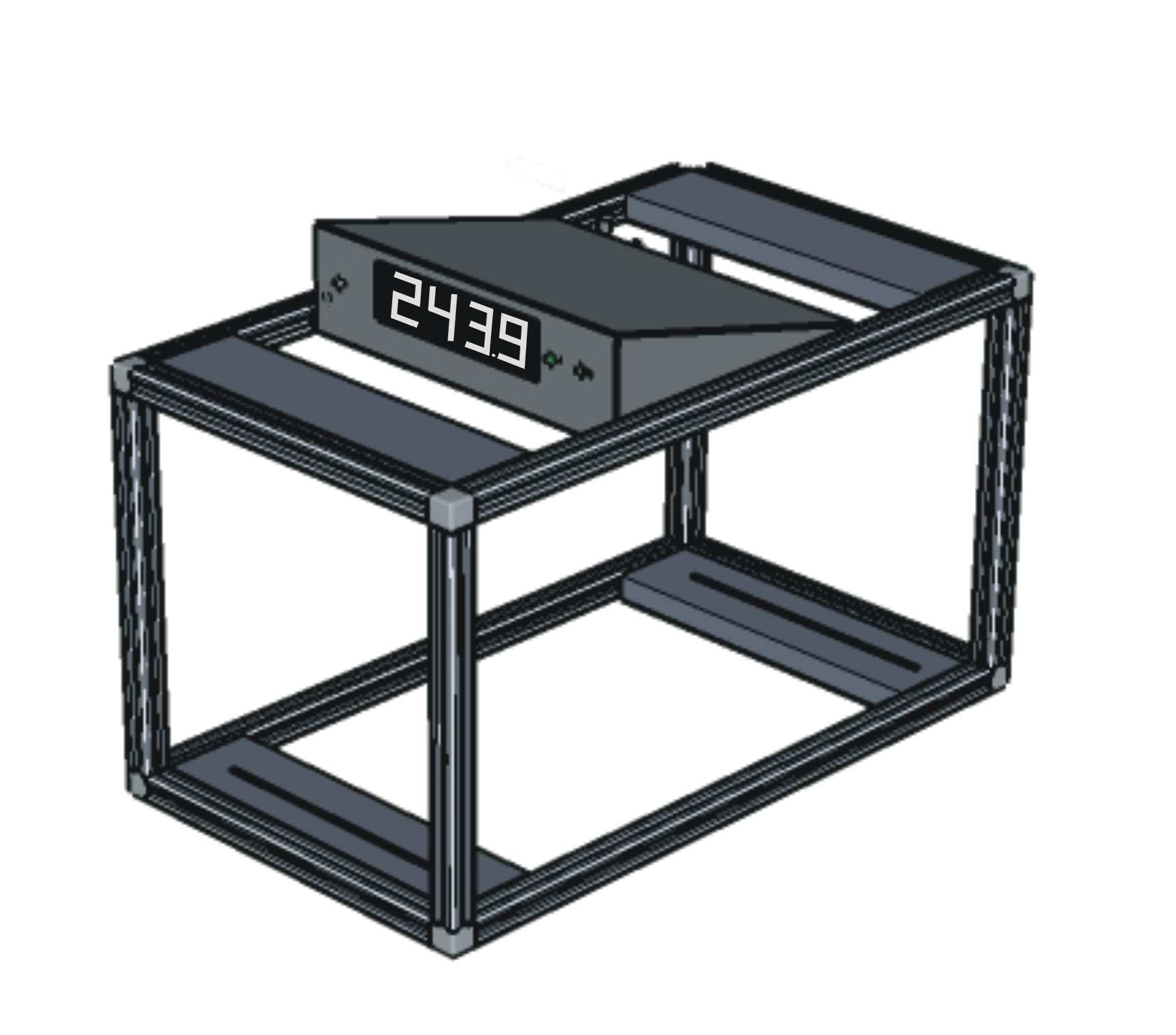

2 Miernik prędkości wylotowej pocisku EMC Przeznaczenie przyrządu Instrukcja obsługi Przyrząd przeznaczony jest do pomiaru prędkości wylotowej pocisków wystrzeliwanych z broni palnej i urządzeń pneumatycznych (wiatrówek). Wynik pomiaru wyświetlany jest na wyświetlaczu w jednostkach układu SI (m/s). 2. Ogólna budowa przyrządu (rys. 1.) Bazą przyrządu jest aluminiowa, prostopadłościenna rama (1). W przedniej i tylnej części zabudowane są fotodetektory przejścia pocisku (bramki): przedni (2) i tylny (3). Elektroniczny układ sterujący urządzenia oraz pojemnik na baterie (9) umieszczone są w obudowie uchylnej (8). Włącznik zasilania urządzenia jest z nią sprzęŝony i powoduje włączenie urządzenia po podniesieniu obudowy do pozycji roboczej. W stanie spoczynkowym obudowa uchylna (8) znajduje się w dolnym połoŝeniu ułatwiając przechowywanie i transport całego przyrządu oraz chroniąc jego elementy składowe (wyświetlacz, diody sygnalizacyjne itd.) przed uszkodzeniem. Rys.1. 2

3 W przedniej (czołowej) części obudowy uchylnej (8) umieszczone zostały: dioda sygnalizacyjna (4) niskiego napięcia baterii (jej zaświecenie - dioda migająca - oznacza rychłą konieczność wymiany kompletu baterii na nowy), wyświetlacz numeryczny LED (5) do wyświetlania wyniku pomiaru oraz sygnalizatory przejścia pocisku przez bramki (6), oddzielny dla kaŝdej z bramek (fotodetektorów). W tylnej części obudowy uchylnej (8) zainstalowane jest gniazdo zasilania zewnętrznego (7), które umoŝliwia zasilanie urządzenia z zasilacza sieciowego (praca stacjonarna, pod dachem ). Podłączenie zasilacza zewnętrznego odłącza zasilanie z baterii. Wyjęcie wtyku zasilacza zewnętrznego powoduje ponowne przejście na zasilanie bateryjne. 3. Sposób wykonywania pomiarów Urządzenie naleŝy ustawić na płaskim podłoŝu np. na stole. NóŜkami znajdującymi się w dolnej część ramy, przez ich obracanie, zapewnić mu stabilną, poziomą pozycję. Po prawidłowym ustawieniu urządzenia naleŝy wypchnąć do góry obudowę uchylną (8) (rys. 1) ku górze, do pozycji gotowości do pracy. Układ elektroniczny zostanie włączony automatycznie. Po chwili na wyświetlaczu (5) pojawią się 4 poziome kreski świadczące o gotowości urządzenia do pracy. Rys. 2. Broń lub wiatrówkę przeznaczoną do pomiaru naleŝy umieścić zgodnie z rys. 2. tzn. lufa musi znajdować w płoŝeniu poziomym, a jej oś przebiegać przez centrum pola pomiarowego (patrz rys. 3). Dla ułatwienia pozycjonowania na elementach ograniczających przestrzeń roboczą naniesione są Ŝółte znaczniki. Oś lufy naleŝy umieścić pomiędzy owymi znacznikami. Znaczniki umieszczone są zarówno przy przednim (2) jak i tylnym (3) czujniku przejścia pocisku (rys. 1). Bardzo pomocne moŝe być umieszczenie na kulochwycie dodatkowego znacznika, który stanowić będzie cel dla wykonującego pomiar (połoŝenie znacznika powinno zapewnić spełnienie wcześniej podanych warunków). Odległość D (rys. 2) wylotu lufy od czoła miernika nie powinna być mniejsza niŝ 15 cm. W przypadku zastosowania osłony przeciw gazom powystrzałowym (dla broni palnej) odległość ta wynosi min. 50 cm. 3

4 Rys. 3 Po oddaniu strzału wynik pomiaru zostanie wyświetlony na wyświetlaczu. Jest on wyświetlany aŝ do oddania następnego strzału. Wynik pomiaru dla kolejnego i następnych strzałów jest wyświetlany po krótkim wygaszeniu wyświetlacza, co oznacza, iŝ został dokonany prawidłowy pomiar. Pozwala to stwierdzić poprawność wyniku nawet w sytuacji, gdy jest on identyczny z poprzednim. Brak wygaszenia wyświetlacza świadczy o błędnym cyklu pomiarowym (trzeba go powtórzyć). Pomiędzy strzałami nie trzeba dokonywać Ŝadnych czynności związanych z obsługą urządzenia. Jest ono stale gotowe do dokonywania pomiarów. Po zakończeniu pomiarów naleŝy jedynie wcisnąć obudowę uchylną (8) (rys. 1) ku dołowi, do pozycji spoczynkowej (transportowej), co automatycznie spowoduje wyłączenie zasilania urządzenia. 4. Czynności obsługowe Bateria niski poziom energii w zespole baterii sygnalizowany jest przez włączenie migającej diody LED (4) znajdującej się po lewej stronie wyświetlacza. Oznacza to, iŝ pozostało jeszcze ok. pół godziny pracy urządzenia przy zasilaniu bateryjnym. Po tym czasie naleŝy niezwłocznie wymienić komplet baterii na nowy. Czujniki przed kaŝdą serią pomiarów wskazane jest przeczyszczenie powierzchni zewnętrznych oświetlaczy (w dolnej części urządzenia) i czujników (w górnej części urządzenia) przy pomocy miękkiej szmatki bawełnianej. Do czyszczenia nie wolno uŝywać rozpuszczalników! 4

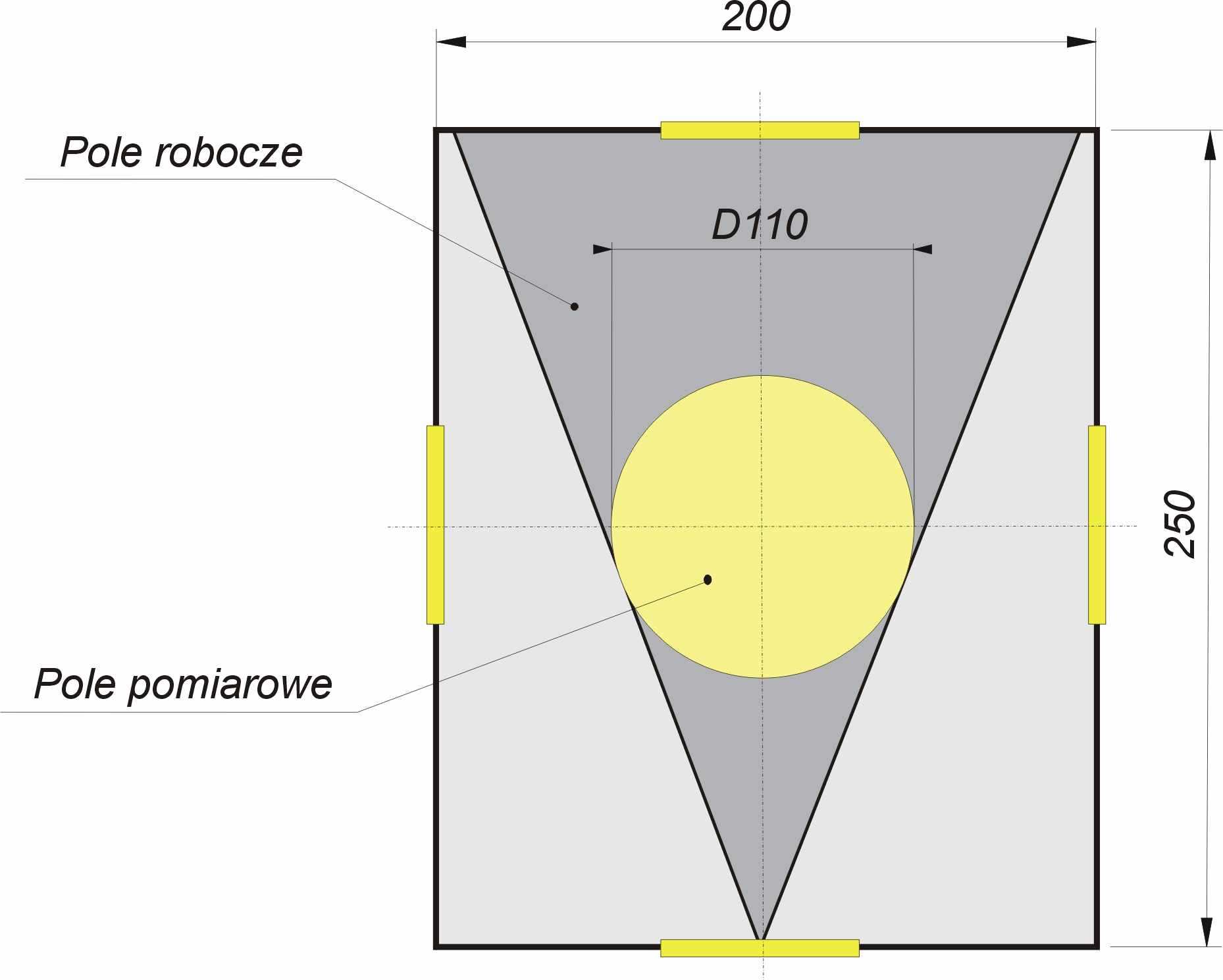

5 5. Parametry techniczne urządzenia Zakres pomiarowy: Rozdzielczość wskazań: Dokładność pomiaru: Wymiary zewnętrzne: Długość odcinka pomiarowego Metoda pomiaru: Wymiary pola roboczego: Wymiary pola pomiarowego: Zasilanie: Czas pracy: Funkcje dodatkowe: 0,5 2000m/s 0,1 m/s w zakresie od 0,5 do 999,9 m/s 1 m/s w zakresie od 1000 do 2000 m/s 0,2 % dla pocisków z czołem zaokrąglonym (śrut, pistolet) 0,8 % dla pocisku z czołem ostrym (karabin) 290 x 240 x 570 mm (wys. szer. x głęb.) 500 mm pośrednia; pomiar czasu przejścia pocisku między 2 bramkami fotodetekcyjnymi i przeliczenie go na wartość mierzoną prędkości 200 x 250 mm (szer. x wys. - patrz rys.2) okrąg o średnicy 110 mm (patrz rys.2) sieciowe 230V AC (zasilacz zewnętrzny - w zestawie) bateryjne (6 x 1,5V AA) przy zasilaniu sieciowym nieograniczone przy zasilaniu bateryjnym ok. 4,5 godziny (praca ciągła) sygnalizacja przejścia pocisku przez kaŝdą z bramek (LED) sygnalizacja niskiego napięcia baterii (LED migający) 5
