Connect to HD-SDI or SD-SDI

Transkrypt

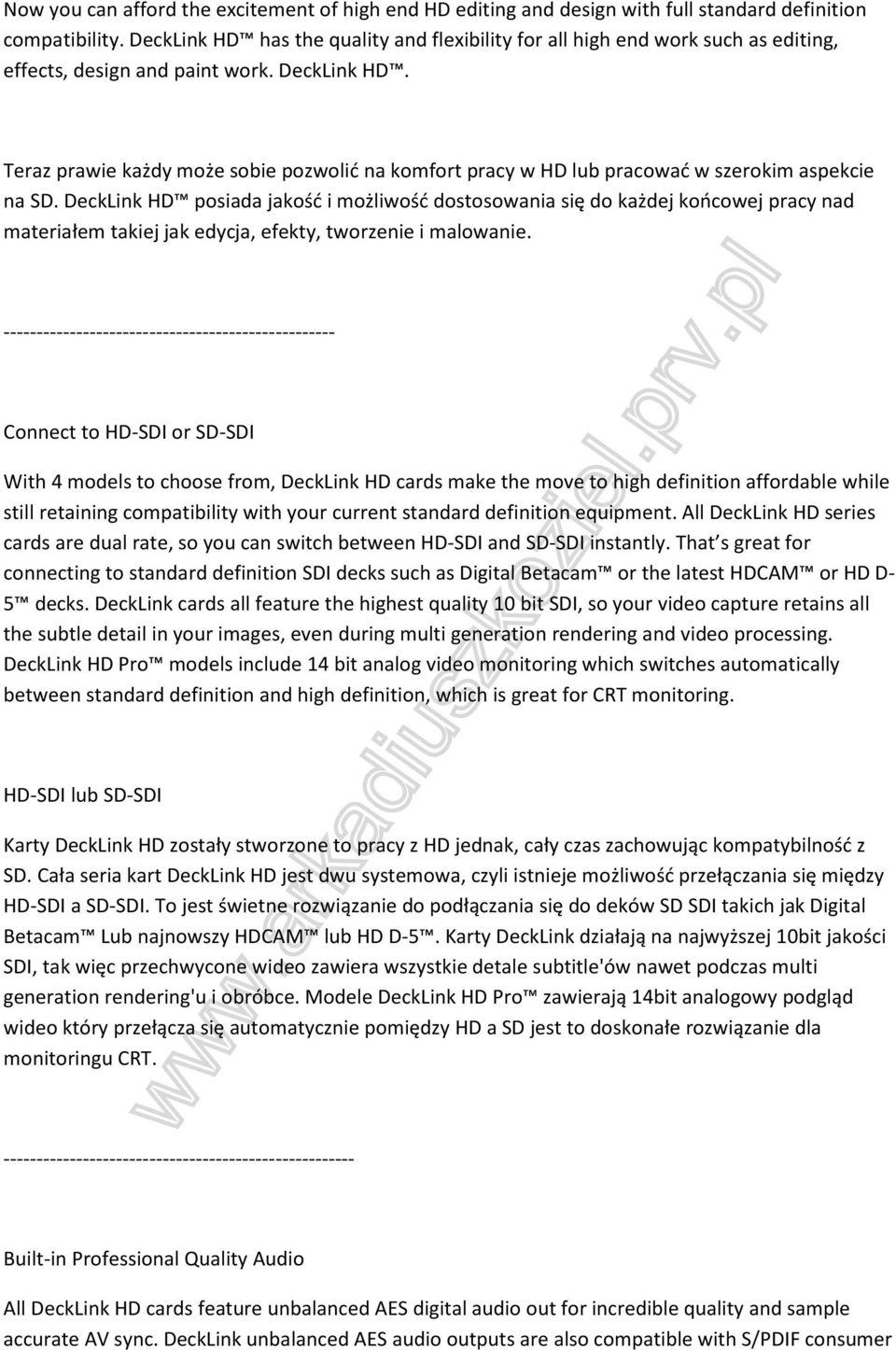

1 Now you can afford the excitement of high end HD editing and design with full standard definition compatibility. DeckLink HD has the quality and flexibility for all high end work such as editing, effects, design and paint work. DeckLink HD. Teraz prawie każdy może sobie pozwolić na komfort pracy w HD lub pracować w szerokim aspekcie na SD. DeckLink HD posiada jakość i możliwość dostosowania się do każdej końcowej pracy nad materiałem takiej jak edycja, efekty, tworzenie i malowanie Connect to HD-SDI or SD-SDI With 4 models to choose from, DeckLink HD cards make the move to high definition affordable while still retaining compatibility with your current standard definition equipment. All DeckLink HD series cards are dual rate, so you can switch between HD-SDI and SD-SDI instantly. That s great for connecting to standard definition SDI decks such as Digital Betacam or the latest HDCAM or HD D- 5 decks. DeckLink cards all feature the highest quality 10 bit SDI, so your video capture retains all the subtle detail in your images, even during multi generation rendering and video processing. DeckLink HD Pro models include 14 bit analog video monitoring which switches automatically between standard definition and high definition, which is great for CRT monitoring. HD-SDI lub SD-SDI Karty DeckLink HD zostały stworzone to pracy z HD jednak, cały czas zachowując kompatybilność z SD. Cała seria kart DeckLink HD jest dwu systemowa, czyli istnieje możliwość przełączania się między HD-SDI a SD-SDI. To jest świetne rozwiązanie do podłączania się do deków SD SDI takich jak Digital Betacam Lub najnowszy HDCAM lub HD D-5. Karty DeckLink działają na najwyższej 10bit jakości SDI, tak więc przechwycone wideo zawiera wszystkie detale subtitle'ów nawet podczas multi generation rendering'u i obróbce. Modele DeckLink HD Pro zawierają 14bit analogowy podgląd wideo który przełącza się automatycznie pomiędzy HD a SD jest to doskonałe rozwiązanie dla monitoringu CRT Built-in Professional Quality Audio All DeckLink HD cards feature unbalanced AES digital audio out for incredible quality and sample accurate AV sync. DeckLink unbalanced AES audio outputs are also compatible with S/PDIF consumer

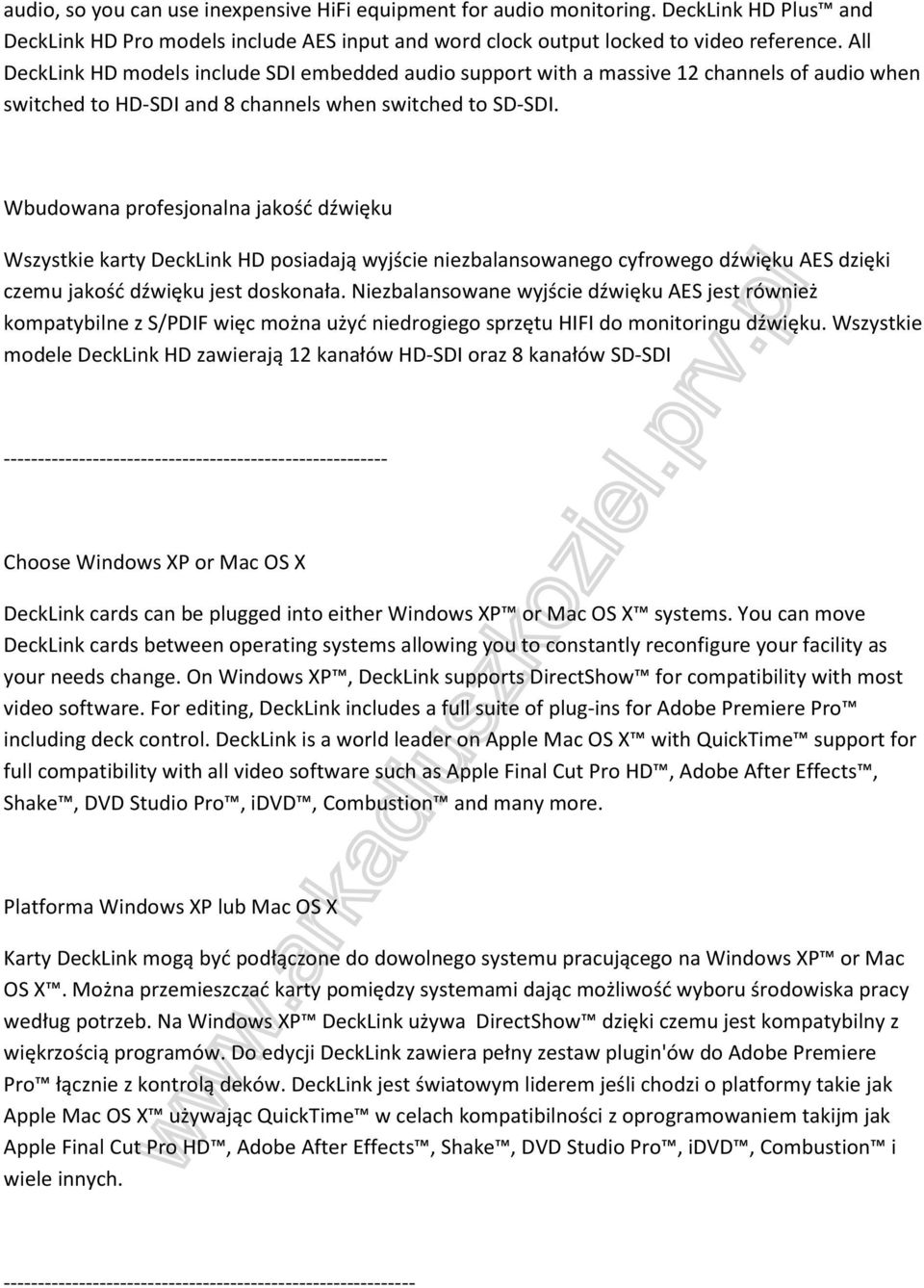

2 audio, so you can use inexpensive HiFi equipment for audio monitoring. DeckLink HD Plus and DeckLink HD Pro models include AES input and word clock output locked to video reference. All DeckLink HD models include SDI embedded audio support with a massive 12 channels of audio when switched to HD-SDI and 8 channels when switched to SD-SDI. Wbudowana profesjonalna jakość dźwięku Wszystkie karty DeckLink HD posiadają wyjście niezbalansowanego cyfrowego dźwięku AES dzięki czemu jakość dźwięku jest doskonała. Niezbalansowane wyjście dźwięku AES jest również kompatybilne z S/PDIF więc można użyć niedrogiego sprzętu HIFI do monitoringu dźwięku. Wszystkie modele DeckLink HD zawierają 12 kanałów HD-SDI oraz 8 kanałów SD-SDI Choose Windows XP or Mac OS X DeckLink cards can be plugged into either Windows XP or Mac OS X systems. You can move DeckLink cards between operating systems allowing you to constantly reconfigure your facility as your needs change. On Windows XP, DeckLink supports DirectShow for compatibility with most video software. For editing, DeckLink includes a full suite of plug-ins for Adobe Premiere Pro including deck control. DeckLink is a world leader on Apple Mac OS X with QuickTime support for full compatibility with all video software such as Apple Final Cut Pro HD, Adobe After Effects, Shake, DVD Studio Pro, idvd, Combustion and many more. Platforma Windows XP lub Mac OS X Karty DeckLink mogą być podłączone do dowolnego systemu pracującego na Windows XP or Mac OS X. Można przemieszczać karty pomiędzy systemami dając możliwość wyboru środowiska pracy według potrzeb. Na Windows XP DeckLink używa DirectShow dzięki czemu jest kompatybilny z więkrzością programów. Do edycji DeckLink zawiera pełny zestaw plugin'ów do Adobe Premiere Pro łącznie z kontrolą deków. DeckLink jest światowym liderem jeśli chodzi o platformy takie jak Apple Mac OS X używając QuickTime w celach kompatibilności z oprogramowaniem takijm jak Apple Final Cut Pro HD, Adobe After Effects, Shake, DVD Studio Pro, idvd, Combustion i wiele innych

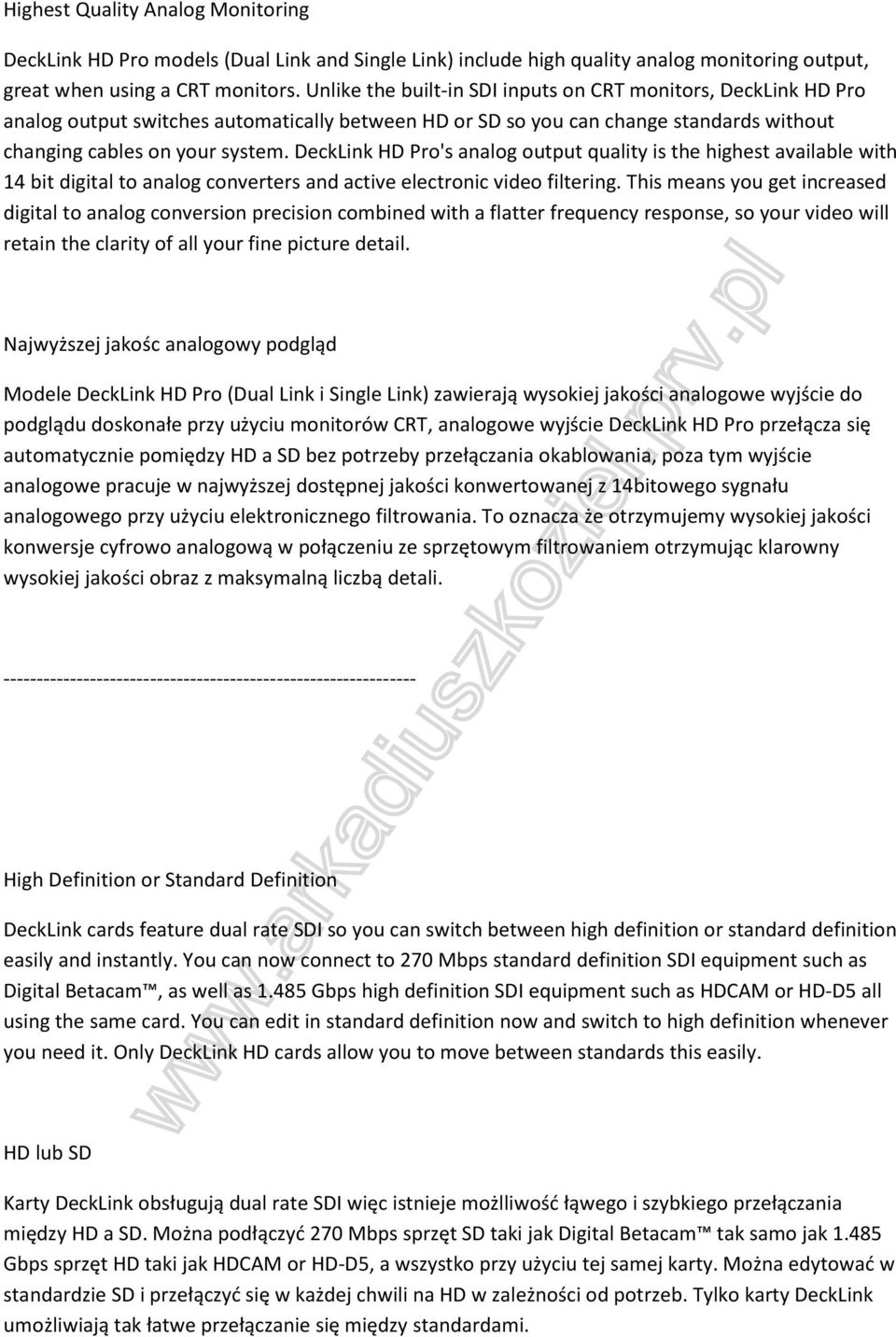

3 Highest Quality Analog Monitoring DeckLink HD Pro models (Dual Link and Single Link) include high quality analog monitoring output, great when using a CRT monitors. Unlike the built-in SDI inputs on CRT monitors, DeckLink HD Pro analog output switches automatically between HD or SD so you can change standards without changing cables on your system. DeckLink HD Pro's analog output quality is the highest available with 14 bit digital to analog converters and active electronic video filtering. This means you get increased digital to analog conversion precision combined with a flatter frequency response, so your video will retain the clarity of all your fine picture detail. Najwyższej jakośc analogowy podgląd Modele DeckLink HD Pro (Dual Link i Single Link) zawierają wysokiej jakości analogowe wyjście do podglądu doskonałe przy użyciu monitorów CRT, analogowe wyjście DeckLink HD Pro przełącza się automatycznie pomiędzy HD a SD bez potrzeby przełączania okablowania, poza tym wyjście analogowe pracuje w najwyższej dostępnej jakości konwertowanej z 14bitowego sygnału analogowego przy użyciu elektronicznego filtrowania. To oznacza że otrzymujemy wysokiej jakości konwersje cyfrowo analogową w połączeniu ze sprzętowym filtrowaniem otrzymując klarowny wysokiej jakości obraz z maksymalną liczbą detali High Definition or Standard Definition DeckLink cards feature dual rate SDI so you can switch between high definition or standard definition easily and instantly. You can now connect to 270 Mbps standard definition SDI equipment such as Digital Betacam, as well as Gbps high definition SDI equipment such as HDCAM or HD-D5 all using the same card. You can edit in standard definition now and switch to high definition whenever you need it. Only DeckLink HD cards allow you to move between standards this easily. HD lub SD Karty DeckLink obsługują dual rate SDI więc istnieje możlliwość łąwego i szybkiego przełączania między HD a SD. Można podłączyć 270 Mbps sprzęt SD taki jak Digital Betacam tak samo jak Gbps sprzęt HD taki jak HDCAM or HD-D5, a wszystko przy użyciu tej samej karty. Można edytować w standardzie SD i przełączyć się w każdej chwili na HD w zależności od potrzeb. Tylko karty DeckLink umożliwiają tak łatwe przełączanie się między standardami.

4 Full 4:4:4 Color Detail for Feature Film Quality All DeckLink HD cards feature high quality 4:2:2 SDI connectivity and for increased color resolution, the DeckLink HD Pro 4:4:4 model has dual SDI inputs and outputs for Dual Link 4:4:4 support. Dual Link is compatible with the new Sony HDCAM SR series decks as well as HDLink and Multibridge from Blackmagic Design for unprecedented full color resolution quality. That s great for seamless keys and critical multi-layer compositing for feature film work. DeckLink HD Pro 4:4:4 even features hardware color space conversion so 4:4:4 clips can be played to 4:2:2 SDI decks, and 4:2:2 clips can be played out to 4:4:4 decks such as the new Sony HDCAM SR. Pełna jakość kolorów 4:4:4 Wszystkie karty DeckLink HD obsługują wysokiej jakości 4:2:2 SDI dla zwiększonej rozdzielczości kolorów, model DeckLink HD Pro 4:4:4 posiada podwójne wejścia i wyjścia SDI do obsługi Dual Link 4:4:4. Dual Link jest kompatybilny z nowymmi dekami serii Sony HDCAM SR tak samo jak HDLink i Multibridge od Blackmagic Design, dzięki czemu otrzymujemy pełną wysokiej jakości rozdzielczość kolorów. DeckLink HD Pro 4:4:4 obsługuje konwersje kolorów tak więc klipy 4:4:4 mogą byś swobodnie odtwarzane na dekach SDI 4:2:2 i odwrotnie Software Compatibility With DeckLink HD s open standard design, you can use a wide range of video software. DeckLink is compatible with QuickTime and DirectShow which means you can use any QuickTime or DirectShow software in standard definition, high definition and even 4:4:4 10 bit RGB HD. Unlike pre-built systems, with DeckLink you can customize your system for different tasks. Use Final Cut Pro HD on Mac OS X or Premiere Pro on Windows XP for editing. Use Adobe After Effects and Photoshop for broadcast design and paint and then DVD authoring software to give your clients a DVD of your work. The choice is yours. Kompatybilność z oprogramowaniem DeckLink swobodnie pracuje z szeroką gamą oprogramowania. DeckLink jest kompatybilny z QuickTime i DirectShow co oznacza że można użyć dowolnego oprogramowania pracującego na

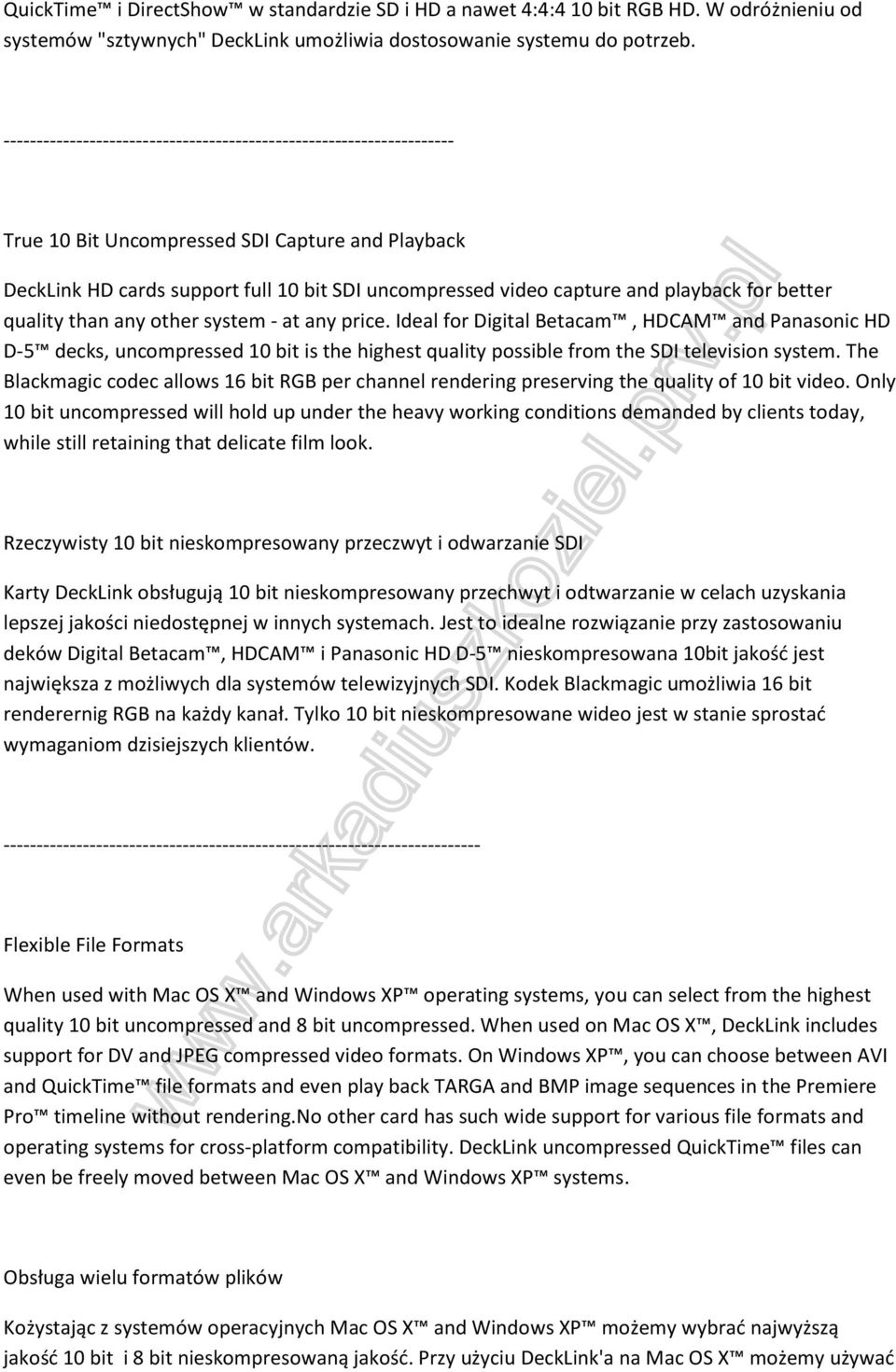

5 QuickTime i DirectShow w standardzie SD i HD a nawet 4:4:4 10 bit RGB HD. W odróżnieniu od systemów "sztywnych" DeckLink umożliwia dostosowanie systemu do potrzeb True 10 Bit Uncompressed SDI Capture and Playback DeckLink HD cards support full 10 bit SDI uncompressed video capture and playback for better quality than any other system - at any price. Ideal for Digital Betacam, HDCAM and Panasonic HD D-5 decks, uncompressed 10 bit is the highest quality possible from the SDI television system. The Blackmagic codec allows 16 bit RGB per channel rendering preserving the quality of 10 bit video. Only 10 bit uncompressed will hold up under the heavy working conditions demanded by clients today, while still retaining that delicate film look. Rzeczywisty 10 bit nieskompresowany przeczwyt i odwarzanie SDI Karty DeckLink obsługują 10 bit nieskompresowany przechwyt i odtwarzanie w celach uzyskania lepszej jakości niedostępnej w innych systemach. Jest to idealne rozwiązanie przy zastosowaniu deków Digital Betacam, HDCAM i Panasonic HD D-5 nieskompresowana 10bit jakość jest największa z możliwych dla systemów telewizyjnych SDI. Kodek Blackmagic umożliwia 16 bit renderernig RGB na każdy kanał. Tylko 10 bit nieskompresowane wideo jest w stanie sprostać wymaganiom dzisiejszych klientów Flexible File Formats When used with Mac OS X and Windows XP operating systems, you can select from the highest quality 10 bit uncompressed and 8 bit uncompressed. When used on Mac OS X, DeckLink includes support for DV and JPEG compressed video formats. On Windows XP, you can choose between AVI and QuickTime file formats and even play back TARGA and BMP image sequences in the Premiere Pro timeline without rendering.no other card has such wide support for various file formats and operating systems for cross-platform compatibility. DeckLink uncompressed QuickTime files can even be freely moved between Mac OS X and Windows XP systems. Obsługa wielu formatów plików Kożystając z systemów operacyjnych Mac OS X and Windows XP możemy wybrać najwyższą jakość 10 bit i 8 bit nieskompresowaną jakość. Przy użyciu DeckLink'a na Mac OS X możemy używać

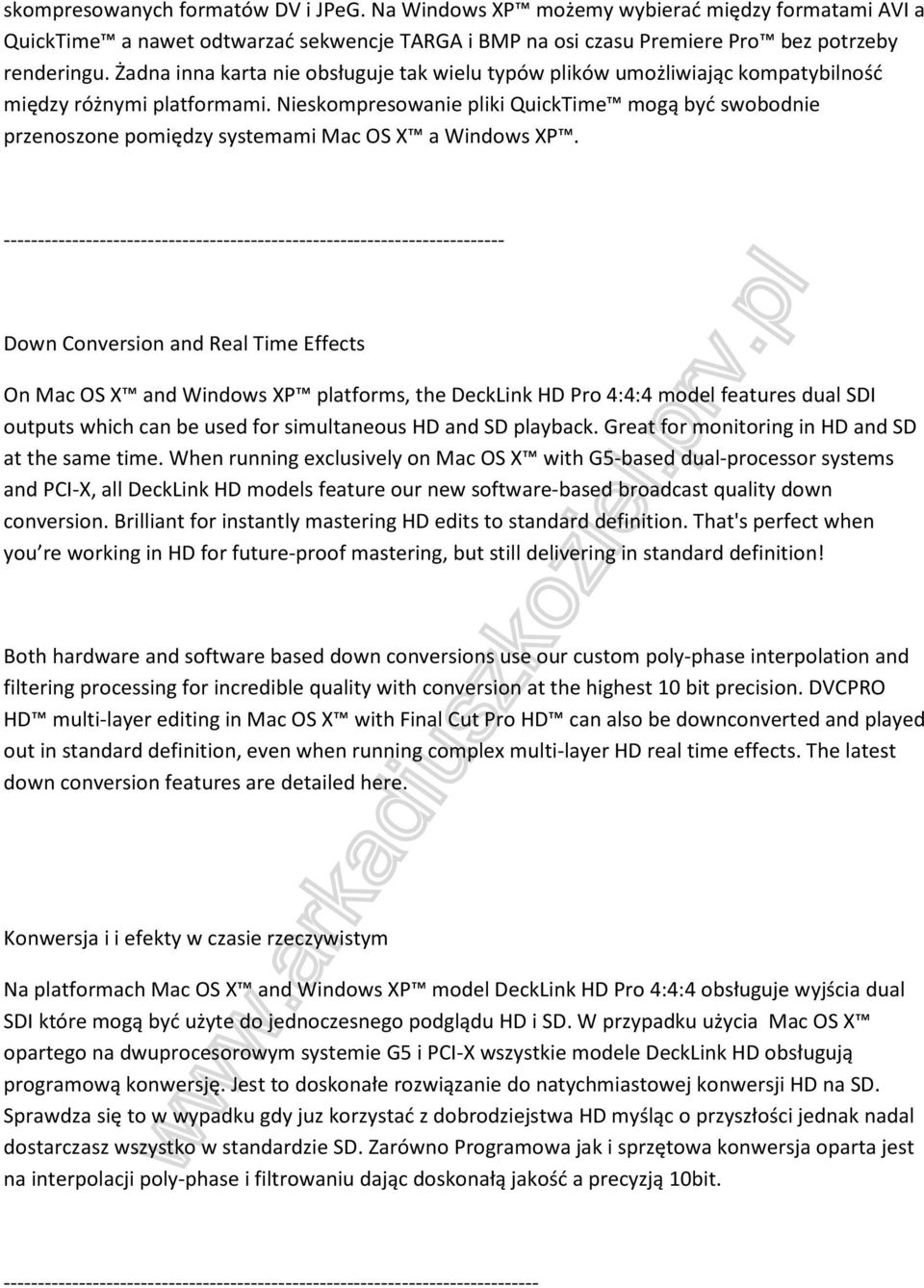

6 skompresowanych formatów DV i JPeG. Na Windows XP możemy wybierać między formatami AVI a QuickTime a nawet odtwarzać sekwencje TARGA i BMP na osi czasu Premiere Pro bez potrzeby renderingu. Żadna inna karta nie obsługuje tak wielu typów plików umożliwiając kompatybilność między różnymi platformami. Nieskompresowanie pliki QuickTime mogą być swobodnie przenoszone pomiędzy systemami Mac OS X a Windows XP Down Conversion and Real Time Effects On Mac OS X and Windows XP platforms, the DeckLink HD Pro 4:4:4 model features dual SDI outputs which can be used for simultaneous HD and SD playback. Great for monitoring in HD and SD at the same time. When running exclusively on Mac OS X with G5-based dual-processor systems and PCI-X, all DeckLink HD models feature our new software-based broadcast quality down conversion. Brilliant for instantly mastering HD edits to standard definition. That's perfect when you re working in HD for future-proof mastering, but still delivering in standard definition! Both hardware and software based down conversions use our custom poly-phase interpolation and filtering processing for incredible quality with conversion at the highest 10 bit precision. DVCPRO HD multi-layer editing in Mac OS X with Final Cut Pro HD can also be downconverted and played out in standard definition, even when running complex multi-layer HD real time effects. The latest down conversion features are detailed here. Konwersja i i efekty w czasie rzeczywistym Na platformach Mac OS X and Windows XP model DeckLink HD Pro 4:4:4 obsługuje wyjścia dual SDI które mogą być użyte do jednoczesnego podglądu HD i SD. W przypadku użycia Mac OS X opartego na dwuprocesorowym systemie G5 i PCI-X wszystkie modele DeckLink HD obsługują programową konwersję. Jest to doskonałe rozwiązanie do natychmiastowej konwersji HD na SD. Sprawdza się to w wypadku gdy juz korzystać z dobrodziejstwa HD myśląc o przyszłości jednak nadal dostarczasz wszystko w standardzie SD. Zarówno Programowa jak i sprzętowa konwersja oparta jest na interpolacji poly-phase i filtrowaniu dając doskonałą jakość a precyzją 10bit

7 Loads of Software Utilities Free All DeckLink cards include free software utilities developed to assist real world production needs. DeckLink HD Plus and DeckLink HD Pro models support keying so you can key graphics over live input video in real time. Controlled by an application called Blackmagic LiveKey it s a snap to switch DeckLink into a keying card. For broadcast graphics and paint we include Photoshop plug-ins for capture and output of still frames. If you need DPX image sequences for DI workflow, our new Blackmagic FrameLink lets you instantly access QuickTime and AVI media as DPX files. Our famous Blackmagic Deck Control application lets you control a deck remotely via RS-422. Capture and play clips to and from tape with timecode accuracy, which is great for broadcast design. For easy disk array setup we include Blackmagic Disk Speed Test for real world checking of your capture disk, with speed results displayed in easy to understand video frames per second. When moving media between systems, use our free Blackmagic Software Codec for reading and rendering media, even when you don t have DeckLink hardware installed. Darmowe narzędzia i oprogramowanie wszystkie karty DeckLink zawierają darmowe oprogramowanie stworzone na potrzeby światowej produkcji. Modele DeckLink HD Plus and DeckLink HD Pro obsługują kluczowanie tak wię istnieje możliwość wykluczowania grafiki i jej zamieszczenie na obracie w czasie rzeczywistym. Wszystko jest kontrolowane za pośrednictwem aplikacji Blackmagic LiveKey. Do emisji obrazu i grafiki służą wtyczki do Photoshop 'a pozwalające przechwytywać i emitować pojedyncze klatki. Gdy potrzebujesz sekwencji obrazów DPX możesz użyć nowego oprogramowania FrameLink który pozwala na dostęp do mediów takich jak QuickTime i AVI. Dzięki aplikacji do zdalnej kontroli można zdalnie przechwytywać i odtwarzać pliki a wszystko dzięki RS-422. Do ustawienia macierzy dyskowej i jej dopasowania otrzymujemy narzędzie DIsk Speed Test, który dostarcza nam czytelne informacje o przebiegu testu w postaci ilości klatek na sekundę które może przechwycić na dany dysk. Dzięki darmowemu kodekowi możliwe jest praca na tym samym materiale nawet jeśli drugi komputer nie posiada zainstalowanego sprzętu Choose from 4 Different Models All DeckLink cards have the same powerful features. Only the video and audio connections differ between models. There is a DeckLink model specifically designed with connectivity for different types of broadcast decks, so you get only what you need at the most affordable price. Wybór z 4 różnych modeli

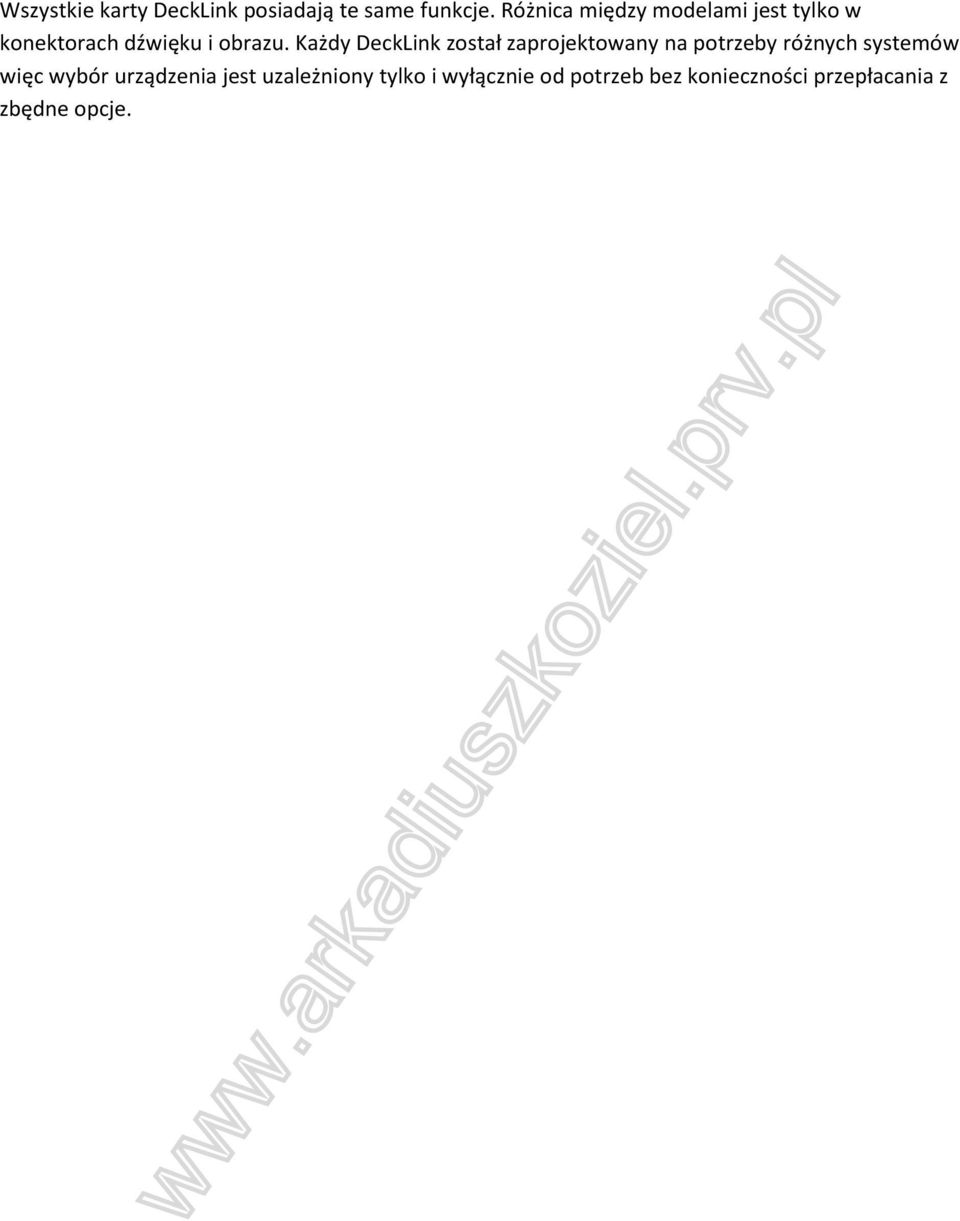

8 Wszystkie karty DeckLink posiadają te same funkcje. Różnica między modelami jest tylko w konektorach dźwięku i obrazu. Każdy DeckLink został zaprojektowany na potrzeby różnych systemów więc wybór urządzenia jest uzależniony tylko i wyłącznie od potrzeb bez konieczności przepłacania z zbędne opcje.
