1 Zakład Handlowo-Usługowy Wrocław, ul. Zatorska 36; tel.fax +48 (71) ; k a t a l o g elementów mocujących i łączących produkcja firmy: Wrocław, styczeń 2009

2 Zakład Handlowo-Usługowy AGMET jest przedstawicielem firmy DREMEC Befestigungselemente Gmbh D3258 Löhne. Firma Dremec jest producentem odstępników i tulejek mocujących. Oferowane elementy mocujące znajdują zastosowanie szczególnie w produkcji wyrobów przemysłu elektronicznego i elektrotechnicznego, w serwisie naprawczym i w pracach majsterkowiczów. Istnieje możliwość składania zapotrzebowań na elementy mocujące o innych długościach niż oferowane w katalogu, jak również wg specjalnych wymogów konstrukcyjnych. Po szczegółowych uwzględnieniach z producentem potwierdzamy przyjęcie zamówienia. Program dostaw obejmuje: Odstępniki (bolce dystansowe): - z mosiądzu niklowane - ze stali cynkowane - z poliamidu czarne - z poliamidu z gwintem mosiężnym, kolor naturalny - z mosiądzu i stali, samogwintujące - ze stali szlachetnej Odstępniki wewnętrzne (tuleje dystansowe): - z mosiądzu niklowane - z polistyrenu czarne - z makralonu szare - z poliamidu czarne Części normalne - stalowe cynkowane, poliamidowe. Części specjalne. Na specjalne zamówienia pokrycie zewnętrzne może być pozłacane, cynkowane, chromowane na czarno i żółto.

3 O nas Dążeniem naszego przedsiębiorstwa jest zbudowanie z naszymi klientami współpracy i jako naszym partnerom fachowo i po przyjacielsku doradzać. Nie chcemy należeć do najlepszych w branży tylko przez stosowanie najnowocześniejszej techniki i logistyki, lecz także przez nasze bogactwo idei technicznych. Życzenia i zadowolenie naszych klientów są zawsze na pierwszym planie. Każdy współpracownik ma więc za zadanie z osobistym zaangażowaniem każde zlecenie terminowo wypełniać. Czystość i porządek we wszystkich obszarach naszego zakładu umożliwiają i potwierdzają najwyższą jakość w całokształcie naszej pracy we wszystkich wyrobach. Gospodarczo uzasadnione zabezpieczenie zapasów i dyspozycyjności materiałów do produkcji i gotowych wyrobów winno przy tym umożliwić stały przebieg produkcji i optymalną gotowość dostaw. Nasz obszerny park maszynowy pozwala na produkcję rozmaitych części o różnych rozmiarach. Poza zwyczajnymi pokryciami powierzchni cynkowania i niklowania oferujemy także specjalne pokrycia. Wybór pokryć dalszych można znaleźć w katalogu na dalszych stronach. Jako specjaliści w elementach mocujących posiadamy jakościowo wysokowartościowy program produkcji, który możliwy jest tylko przez najnowocześniejsze techniki produkcji i magazynowania. Obok naszego programu standardowego produkujemy także chętnie indywidualnie dla Państwa specjalne części. Cel zastosowania elementów konstrukcji i budowa konstruktywna urządzeń i przyrządów wymagają często indywidualnych rozwiązań montażowych, które mogą zostać uzyskane przez specjalnie wykonane bolce dystansowe. Po przedstawieniu rysunków lub dokładnego opisu części pomożemy chętnie w rozwiązaniu problemu mocowań i zaoferować do tego problemu mocowania i zaoferować do tego naszą dostawą. Nasz obszerny park maszynowy pozwala na produkcję bardzo trudnych części także o różnych wymiarach. Bolce dystansowe ze standardowych asortymentów dostarczane są w długościach pośrednich, także ze zmienionymi wymiarami gwintów wewnętrznych i zewnętrznych w zależności od życzeń klientów. Dalsze możliwości wykonawcze elementów to moletowanie, nacinanie, gwintowanie i otwory poprzeczne. Przykłady wykonanych elementów znajdujących się w katalogu. Wyroby ze strony katalogu z takim znakiem wykonujemy także jako specjalne rozwiązania.

4 - 2 - Program standardowy - Materiał wg DIN Cu Zn 39 Pb 3 BOLCE DYSTANSOWE - Min. wytrzymałość na rozciąganie 430N/mm 2 - Obróbka powierzchni wg DIN 267 niklowana (G3E) MOSIĄDZ, niklowany, gwint metryczny - Nr materiału tolerancje wymiarów długościowych: +/- 0,1 mm Wykonanie DII wewn./wewn. gwint Długość gwintu (mm) L L1 przy M2,5 do M ab L1 przy M2 Dostawy z magazynu, terminy dostaw dla długości pośrednich i specjalnych wykonań na zapytanie. SW(6- Nr zam. Wykonanie Materiał Gwint Długość standardowa mm 111 x DII Mosiądz SW 4 M 2 5, 6, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50 (Długość) 1112 x DII Mosiądz SW 4 M 2,5 5, 6, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, x DII Mosiądz SW 5 M 2,5 5, 6, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, x DII Mosiądz SW 5 M 3 5, 6, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, x DII Mosiądz SW 5,5 M 3 5, 6, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, x DII Mosiądz SW 7 M 4 5, 6, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DII Mosiądz SW 8 M 5 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DII Mosiądz SW 10 M 6 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100 Przykład zamawiania: 111 x 10 = DII / Ms / SW4 / M2 x 10 m

5 - 3 - Podcięcie gwintu wg DIN-76-B PROGRAM STANDARDOWY - BOLCE DYSTANSOWE / Mosiądz, niklowany Dostawy z magazynu, terminy dostaw dla długości pośrednich i specjalne wykonanie na zapytanie Wykonanie DIA - gwint wewn/zewn. Długość gwint wewn. (mm) L L2 przy L2 przy L2 przy M2,5do M5 M2 M ab Dł. gwintu zewn. (mm) G1=G2 L3 M2 5 M2,5 6 M3 8 lub 6 M4 8 M5 8 M6 10 Nr zam. Wykonanie Materiał SW(6- Gwint Długość standardowa w mm 211 x DIA Mosiądz SW 4 M 2 5, 6, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, x DIA Mosiądz SW 4 M 2,5 5, 6, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, x DIA Mosiądz SW 5 M 2,5 5, 6, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, x DIA Mosiądz SW 5 M 3 5, 6, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, x DIA Mosiądz SW 5,5 M 3 5, 6, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, x DIA Mosiądz SW 7 M 4 5, 6, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DIA Mosiądz SW 8 M 5 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DIA Mosiądz SW 10 M 6 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100 Przykład zamawiania: 211 x 10 = DIA / Ms / SW4 / M 2 x 10 mm Wyroby 213 i 214 są dostarczane także z długością gwintu zewnętrznego 6 mm i w tym przypadku należy dopisać za nr wyrobu literkę "K". Przykład: 213 x 10K = DIA / Ms / SW5 / M3 x 10 mm (6)

6 - 4 - BOLCE DYSTANSOWE STAL / gwint metryczny Materiał wg DIN SMn Pb30 Najmniejsza wytrzymałość 500 N/mm 2 Pokrycie powierzchni wg DIN 267 cynk (A3 F) Nr materiału dla stali Tolerancja dla wymiarów długości (dla SW 13 DIN 2708-m) +/- 0,1 mm Wszystkie wyroby dostarczane także bez podcięcia PROGRAM STANDARDOWY - bolce dystansowe / stal, cynkowane Dostawy z magazynu, terminy dostaw dla długości pośrednich i specjalne wykonanie na zapytanie Wykonanie DII - gwint wewn./wewn. Długość gwintu wewn. L1(mm) L L1 przy L1 przy L1 przy M3 do M5 M6 M od Nr zam. Wykonanie Materiał SW(6- Gwint Długość standardowa w mm 121 x DII Stal SW 4 M 2 5, 8, 10, 12, 15, 18, 20, 25, 30, 35, x DII Stal SW 4 M 2,5 5, 8, 10, 12, 15, 18, 20, 25, 30, 35, x DII Stal SW 5 M 3 5, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, x DII Stal SW 5,5 M 3 5, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DII Stal SW 6 M 3 5, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DII Stal SW 7 M 4 5, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DII Stal SW 8 M 4 5, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DII Stal SW 8 M 5 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DII Stal SW 10 M 6 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DII Stal SW 13 M8 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100 Przykład zamawiania: 129 x 50 = DII / St / SW10 / M6 x 50 mm

7 - 5 - Podcięcie gwintu wg DIN 76-B PROGRAM STANDARDOWY - bolce dystansowe / stal, cynkowane Dostawy z magazynu, terminy dostaw dla długości pośrednich i specjalne wykonanie na zapytanie Wykonanie DIA gwint wewn./zewn. Długośc gwintu wewn. (mm) L L2 L2 przy przy M3 do M5 M6 L2 przy M od Tolerancja +/- 0,1 mm Dł. gwintu zewn. (mm) G1=G2 L3 M3 6 M4 8 M5 8 M6 10 M8 14 Nr zam. Wykonanie Materiał SW(6- Gwint Długość standardowa w mm 221 x DIA Stal SW 4 M 2 5, 8, 10, 12, 15, 18, 20, 25, 30, 35, x DIA Stal SW 4 M 2,5 5, 8, 10, 12, 15, 18, 20, 25, 30, 35, x DIA Stal SW 5 M 5 5, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, x DIA Stal SW 5,5 M 3 5, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, x DIA Stal SW 6 M 3 5, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DIA Stal SW 7 M 4 5, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DIA Stal SW 8 M 4 5, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DIA Stal SW 8 M 5 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DIA Stal SW 10 M 6 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DIA Stal SW 13 M 8 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100 Przykład zamawiania: 229 x 50 = DIA / St / SW10 / M6 x 50 mm

8 - 6 - BOLCE DYSTANSOWE STAL SZLACHETNA / gwint metryczny Materiał wg EN 10088: X8CrNiS18-9 Najmniejsza wytrzymałość 750 N/mm 2 Nr materiału 1,4305 Tolerancja dla wymiarów Długości (dla SW13 DIN 2768-m) +/- 0,1 mm Wszystkie wyroby dostarczane także bez podcięcia PROGRAM STANDARDOWY bolce dystansowe (stal szlachetna) Wykonanie DII - gwint wewn./wewn. Długość gwintu wewn. L1(mm) L M3 M4 M5 M6 M od Nr zam. Wykonanie Materiał SW(6- Gwint Długość standardowa w mm 144 x DII Stal SW 5,5 M 3 5, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 146 x DII Stal SW 7 M 4 5, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DII Stal SW 8 M 5 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DII Stal SW 10 M 6 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DII Stal SW 13 M 8 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 Przykład zamawiania: 146 x 50 = DII / St / SW7 / M 4 x 50

9 - 7 - Podcięcie gwintu wg DIN 76-B PROGRAM STANDARDOWY - bolce dystansowe / stal szlachetna Wykonanie DIA gwint wewn./zewn. Długość gwintu wewn. L2 (mm) L M3 M4 M5 M6 M8 5 2, od Dł. gwintu zewn. L 3(mm) G1=G2 L3 M3 6 M4 8 M5 8 M6 10 M8 14 Nr zam. Wykonanie Materiał SW(6- Gwint Długość standardowa w mm 244 x DIA Stal SW 5,5 M 3 5, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 246 x DIA Stal SW 7 M 4 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DIA Stal SW 8 M 5 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DIA Stal SW 10 M 6 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DIA Stal SW 13 M 8 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 Przykład zamawiania: 246 x 50 = DIA / St / SW 7 / M 4 x 50

10 - 8- BOLCE DYSTANSOWE ALUMINIUM / gwint metryczny Materiał wg EN AW2011: AlCuBiPb Najmniejsza wytrzymałość: 310 N/mm 2 Nr materiału 3,1655 Tolerancja dla wymiarów Długości (dla SW13 DIN 2768-m) +/- 0,1 mm PROGRAM STANDARDOWY bolce dystansowe (aluminium) Wykonanie DII - gwint wewn./wewn. Długość gwintu wewn. L1(mm) L M3 M4 M5 M6 M od Nr zam. Wykonanie Materiał SW(6- Gwint Długość standardowa w mm 135 x DII Aluminium SW 6 M 3 5, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 136 x DII Aluminium SW 7 M 4 5, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DII Aluminium SW 8 M 5 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DII Aluminium SW 10 M 6 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DII Aluminium SW 13 M 8 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 Przykład zamawiania: 136 x 50 = DII / Alu / SW 7 / M 4 x 50

11 - 9 - Podcięcie gwintu wg DIN 76-B PROGRAM STANDARDOWY - bolce dystansowe / aluminium Wykonanie DIA gwint wewn./zewn. Długość gwintu wewn. L2(mm) L M3 M4 M5 M6 M8 5 2, od Dł. gwintu zewn. L3(mm) G1=G2 L3 M3 6 M4 8 M5 8 M6 10 M8 14 Nr zam. Wykonanie Materiał SW(6- Gwint Długość standardowa w mm 235 x DIA Alu SW 6 M 3 5, 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 236 x DIA Alu SW 7 M 4 8, 10, 12, 15, 18, 20, 25, 30, 35, 40, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DIA Alu SW 8 M 5 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DIA Alu SW 10 M 6 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, x DIA Alu SW 13 M 8 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 Przykład zamawiania: 236 x 50 = DIA / Alu / SW 7 / M 4 x 50

12 BOLCE DYSTANSOWE POLIAMID /gwint metryczny Odporność na temperaturę do ca. 110 Odporność czynna DIN >10 12 Ohm/cm Wytrzymałość na przebicie DIN kv/mm Tolerancja dla wymiarów długości +/- 0,1 mm PROGRAM STANDARDOWY - bolce dystansowe/tworzywo sztuczne (poliamid), 6-ciokątne, czarne Wykonanie DII wewn./wewn. Długość gwintów (mm) Materiał: Polyamid 6.0 GV*, czarny (GV = włókno szklane, wzmocnione) Gwint G2 L (mm) l1 (mm) M2/M2,5 do 14 Gwint przelotowy Połowa długości od M3 do 15 Gwint przelotowy Połowa długości od M4/M5/M6 do 20 Gwint przelotowy od Nr zam. Wykonanie Materiał SW (6- Gwint Długość standardowa 181 x DII Polyamid GV* SW 5 M 2 Od 5 mm do 45 mm 182 x DII Polyamid GV* SW 5 M 2,5 Od 4 mm do 55 mm 185 x DII Polyamid GV* SW 6 M 3 Od 5 mm do 65 mm 187 x DII Polyamid GV* SW 8 M 4 Od 5 mm do 68 mm 188 x DII Polyamid GV* SW 10 M 5 Od 5 mm do 65 mm 189 x DII Polyamid GV* SW 10 M 6 Od 4 mm do 65 mm *GV = Wzmocnienie włóknem szklanym

13 PROGRAM STANDARDOWY - bolce dystansowe/tworzywo sztuczne (poliamid), 6-ciokątne, czarne Wykonanie DIA (wewn./zewn.) Material: Polyamid 6.6 GV, czarny Długość gwintu L (mm) l2 (mm) l3 (mm) 5 3,0 8,0 Od 6 3,5 8,0 Od 8 5,0 8,0 Od 10 7,0 8,0 Od 12 9,0 8,0 Dł. gwintu zewn. (mm) G1=G2 L3 M 2,5 8 M3 8 M4 8 M5 8 M6 10 M8 14 Nr zam. Wykonanie Materiał SW (6- Gwint Długość standardowa w mm 282 x DIA Poliamid SW 5 M 2,5 Od 5 mm do 45 mm 285 x DIA Poliamid SW 6 M 3 Od 5 mm do 60 mm 287 x DIA Poliamid SW 8 M 4 Od 5 mm do 60 mm 288 x DIA Poliamid SW 10 M 5 Od 8 mm do 65 mm 289 x DIA Poliamid SW 10 M 6 Od 8 mm do 60 mm Przykład zamawiania: 282 x 15 = DIA/Polyamid/SW 5/M 2,5 x 15 mm

14 - 12 BOLCE DYSTANSOWE POLIAMID /gwint metryczny Odporność na temperaturę do ca. 110 Odporność czynna DIN >10 12 Ohm/cm Wytrzymałość na przebicie DIN kv/mm Tolerancja dla dł. gwintu +/- 0,1 mm PROGRAM STANDARDOWY - bolce dystansowe/tworzywo sztuczne (poliamid), okrągłe, czarne Dostawy z magazynu, terminy dostaw dla długości pośrednich i specjalne wykonanie na zapytanie Wykonanie DII wewn./wewn. gwint Nr zam. Wykonanie Materiał Średnica mm Gwint Standardowa długość mm 181 rd x dł. DII Poliamid GV* 4 M 2 Od 5 mm do 45 mm 182 rd x DII Poliamid GV* 5 M 2,5 Od 4 mm do 55 mm 185 rd x DII Poliamid GV* 6 M 3 Od 5 mm do 60 mm 187 rd x DII Poliamid GV* 8 M 4 Od 5 mm do 65 mm *GV = wzmocnione włóknem szklanym Wykonanie DIA wewn./zewn. gwint 285 rd x długość DIA Poliamid 6 M 3 Od 5 mm do 60 mm 287 rd x DIA Poliamid 8 M 4 Od 6 mm do 60 mm Przykład zamawiania: 185rd x 30 = DII / rd6 / Polyamid GV / M3 / x 30

15 PROGRAM STANDARDOWY - bolce dystansowe/tworzywo sztuczne (poliamid), okrągłe, czarne Dostawy z magazynu, terminy dostaw dla długości pośrednich i specjalne wykonanie na zapytanie Wykonanie DAA zewn./zewn. gwint Nr zam. Wykonanie Materiał SW (6- Gwint Standardowa długość długość mm 482 x dł. DAA Poliamid SW 5 M 2,5 Od 3 mm do 65 mm 485 x DAA Poliamid SW 6 M 3 Od 5 mm do 65 mm 487 x DAA Poliamid SW 8 M 4 Od 5 mm do 65 mm

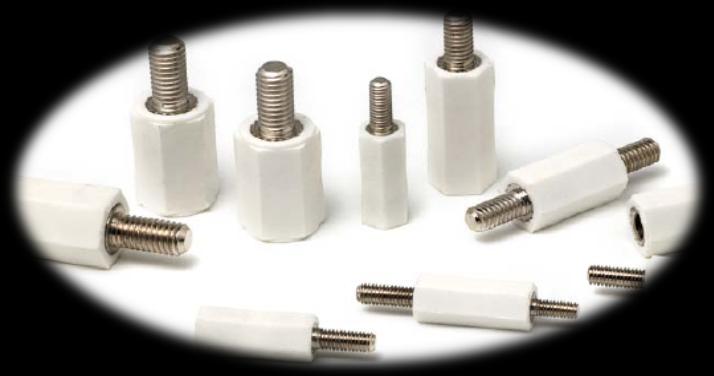

16 BOLCE DYSTANSOWE POLIAMID /z gwintem mosiężnym, do rozwartości klucza 10 mm - 14 Materiał korpus: Wkłady gwintowe: Odporność temp. Klasa pożarowa Odporność czynna skrośna: Wytrzymałość na przebicie Tolerancja dla wymiarów długości poliamid 6,6 biały mosiądz niklowany do C UL 94 V Ohm/cm 50 kv/mm +/- 0,1 mm PROGRAM STANDARDOWY - bolce dystansowe/tworzywo sztuczne (poliamid) 6 kąt z gwintem mosiężnym Wykonanie DII wewn./wewn. gwint Nr zam. SW(6- Gwint 1182 x SW 6 M 2, x SW 6 M x SW 8 M x SW 10 M Długość standardowa w mm Wykonanie DIA wewn./zewn. gwint Nr zam. SW(6- Gwint 2182 x SW 6 M 2, x SW 6 M x SW 8 M x SW 10 M Długość standardowa w mm Przykład zamawiania: 2188 x 45 = DIA / MS-Poliamid / SW 10 / M 5 x 45

17 - 15 UWAGA! Momenty skręcające i rozciągające mogą się wahać w zależności od rodzaju zastosowania i wpływów środowiska (np. temperatury, wilgotności powietrza itd.) Przy krytycznych zastosowaniach prosimy przeprowadzać próby. Firma DREMEC GmbH nie ponosi żadnej odpowiedzialności za wartości wytrzymałościowe. Wykonanie DAA zewn./zewn. gwint Nr zam. SW(6- Gwint 4182 x SW 6 M 2, x SW 6 M x SW 8 M x SW 10 M Długość standardowa w mm Dł. gwintu zewn. (mm) G1=G2 L1 L2 M2,5 6 6 M3 8 6 M4 8 8 M Dane wytrzymałościowe Momenty obrotowe (Nm) SW6 M2,5 1,3 SW6 M3 1,3 SW8 M4 3,0 SW10 M5 4,5 Momenty wyciągowe (N) SW6 M2,5 300 SW6 M3 300 SW8 M4 600 SW10 M5 800

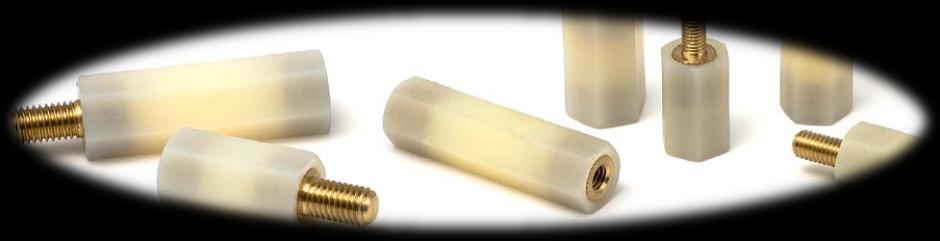

18 BOLCE DYSTANSOWE POLIAMID / z gwintem mosiężnym Materiał, korpus Wkłady gwintowane: Odporność temperaturowa: Klasa pożarowa Oporność czynna skrośna Wytrzymałość na przebicie DIN Tolerancje dla wym. dł.: Polyamid 6.6, naturalny Mosiądz niepokryty do ok. 110 C UL 94-V2 10¹² Ohm/cm 50 kv/mm +/- 0,2 mm Od rozwartości klucza 13 mm. PROGRAM STANDARDOWY - bolce dystansowe/tworzywo sztuczne (poliamid) 6 kąt z gwintem mosiężnym Wykonanie DII wewn./wewn. gwint Nr zam. SW(6- Gwint x SW13 M x SW15 M Długość standardowa w mm Wykonanie DIA wewn./zewn. gwint Nr zam. SW(6- Gwint x SW13 M x SW15 M Długość standardowa w mm

19 UWAGA! Momenty skręcające i rozciągające mogą się wahać w zależności od rodzaju zastosowania i wpływów środowiska (np. temperatury, wilgotności powietrza itd.) Przy krytycznych zastosowaniach prosimy przeprowadzać próby. Firma DREMEC GmbH nie ponosi żadnej odpowiedzialności za wartości wytrzymałościowe. Wykonanie DAA zewn./zewn. gwint Nr zam. SW(6- Gwint x SW13 M x SW15 M Długość standardowa w mm Dł. gwintu zewn. (mm) G1=G2 L1 L2 M M Dane wytrzymałościowe Momenty obrotowe (Nm) SW13 M6 12,0 SW15 M8 13,0 Momenty wyciągowe (N) SW13 M SW15 M8 1600

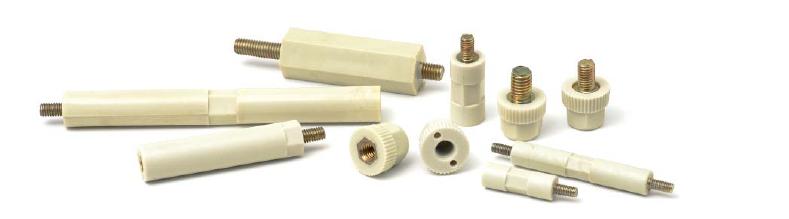

20 - 18 BOLCE DYSTANSOWE POLISTYREN / z gwintem wewn. stalowym i z gwintem zewn. mosiężnym Materiał korpus Materiał wkład gwint Odporność temperaturowa Klasa pożarowa Oporność czynna skrośna DIN Wytrzymałość na przebicie Tolerancja dla wymiarów i dł.: Polistyren, szary Stal cynkowana do ok. 90 C UL 94-V2 >10 16 Ohm/cm min V między wkładami gwintowymi +/- 0,5 mm PROGRAM STANDARDOWY - bolce dystansowe/ (polistyren, okrągłe i 6-kątne z gwintem stalowym) Kształt okrągłe: wykonanie DIA wew./zew. gwint Kształt 6-kątny: wykonanie DIAwew./zew. gwint Wykonanie DIA wewn./zewn. gwint Nr zamów. Wykon. Kształt Material korpus/gwint Ø SW (6- Gwint Długości standardowe w mm 25M3 x DIA okrągłe Polistyren /stal 7 SW 6 M 3 15, 20, 25, 30, 40, 45, 55 25M4 x DIA okrągłe Polistyren /stal SW 9 10 M 4 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 90 * 25M5 x DIA 6-kąt Polistyren/stal SW 13 M 5 15, 20, 30, 45, 55, 70, 85, 120 * 25M6 x DIA 6-kąt Polistyren /stal SW 13 M 6 15, 20, 30, 45, 70, 120 * *dostępne pośrednie długości Przykład zamawiania: 25M3 x 25 = DIA / Polist.-st/ SW6 / M3 x 25 Długości gwintów (mm) Gwint L2 (mm) L3 (mm) M M M M 6 7 7

21 - 19 Kształt okrągłe: wykonanie DAA wew./zew. gwint Kształt 6-kątny: wykonanie DAAwew./zew. gwint Wykonanie DAA zewn./zewn. gwint Nr zamów. Wykon. Kształt Material korpus/gwint Ø SW (6- Gwint Długości standardowe w mm 45M3 x DAA Okragłe Polistyren/stal 7 SW 6 M 3 15, 20, 25, 30, 40, 45, 55 45M4 x DAA Okrągłe Polistyren/stal 10 SW 9 M 4 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 90 * 45M5 x DAA 6-Kąt Polistyren/stal SW 13 M 5 15, 20, 30, 45, 55, 70, 85, 120 * 45M6 x DAA 6-Kąt Polistyren/stal SW 13 M 6 15, 20, 30, 45, 70, 120 * *dostępne pośrednie długości Przykład zamawiania: 45M3 x 25 = DAA / Polist.-st/ SW6 / M3 x 25 OSPRZĘT: nakrętka kołpakowa, śruba nakrętkowa. ABB.1 ABB.2 Nr zamówienia Oznaczenie Abb. Materiał korpus/gwint Wielkość gwintu(g) 66M (G) Nakrętka kołpakowa Abb. 2 Polistyren M4, M5, M6 65M (G) Nakrętka kołpakowa Abb. 2 Polistyren/Mosiądz M4, M5, M6 55M (G) Nakrętka kołpakowa Abb. 1 Polistyren/Stal M4, M5, M6 Przykład zamawiania: 66 M5 = Nakrętka kołpakowa / Polis. / M5

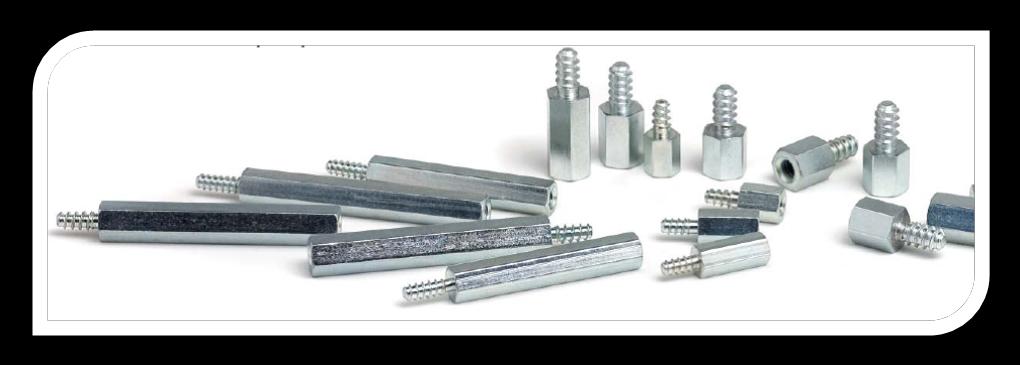

22 - 20 BOLCE DYSTANSOWE MOSIĄDZ / STAL z samonacinającym gwintem PROGRAM STANDARDOWY - bolce dystansowe/ mosiądz, niklowane Dostawy z magazynu, terminy dostaw dla długości pośrednich i specjalne wykonanie na zapytanie Wykonanie DIA wewn./zewn. gwint Wykonanie DIA wewn./zewn. gwint Nr zamówienia Wykonanie SW (mm) Wielkość gwintu G1 Wielkość gwintu G2 Dł standardowa w mm 212ST2,2 x (dł.) DIA 5 ST 2,2 M 2,5 8, 10, 12, 15, ST2,9 x (dł.) DIA 5,5 ST 2,9 M 3 8, 10, 12, 15, ST3,3 x (dł.) DIA 5,5 ST 3,3 M 3 8, 10, 12, 15, ST3,5 x (dł.) DIA 6 ST 3,5 M 3 8, 10, 12, 15, ST4,2 x (dł.) DIA 7 ST 4,2 M 4 8, 10, 12, 15, ST4,8 x (dł.) DIA 8 ST 4,8 M 5 8, 10, 12, 15, ST6,3 x (dł.) DIA 10 ST 6,3 M 6 10, 12, 15, 20 Przy zamawianiu bez podcięcia prosimy przy nr zamówienia wyrobu podać of. Przykład zamawiania: 212ST2,2 x 15oF = DIA / St / SW5 / M2,5 St 2,2 x 15oF

23 Gwint zewn. G1 Wielkość gwintu l3 (mm) d1 (mm) d2 (mm) ST 2,2 5 2,2 1,6 ST 2,9 6 2,8 2,1 ST 3,3 6 3,2 2,3 ST 3,5 7 3,4 2,6 ST 4,2 8 4,1 3,0 ST 4,8 8 4,7 3,5 ST 6,3 10 6,1 4,8 Tolerancja dla długości +/- 0,1 mm Gwint wewn. G2 L (mm) l2 (mm) PROGRAM STANDARDOWY - bolce dystansowe / Stal cynkowana Nr zamówienia Wykonanie SW (mm) Wielkość gwintu G1 Wielkość gwintu G2 Dł standardowa w mm 222ST2,2 x (dł.) DIA 5 ST 2,2 M 2,5 8, 10, 12, 15, ST2,9 x (dł.) DIA 5,5 ST 2,9 M 3 8, 10, 12, 15, ST3,3 x (dł.) DIA 5,5 ST 3,3 M 3 8, 10, 12, 15, ST3,5 x (dł.) DIA 6 ST 3,5 M 3 8, 10, 12, 15, ST4,2 x (dł.) DIA 7 ST 4,2 M 4 8, 10, 12, 15, ST4,8 x (dł.) DIA 8 ST 4,8 M 5 8, 10, 12, 15, ST6,3 x (dł.) DIA 10 ST6,3 M 6 10, 12, 15, 20 Przy zamawianiu bez podcięcia prosimy przy nr zamówienia wyrobu dopisać of. Przykład zamawiania: 222 ST 2,2 x 15oF = DIA / St / SW5 / M2,5 St 2,2 x 15 of

24 - 22- BOLCE DYSTANSOWE MOSIĄDZ / z gwintem UNC PROGRAM STANDARDOWY - bolce dystansowe / mosiądz, niklowany Wykonanie DII wewn./wewn. gwint Nr zamówienia Wykonanie Kształt Materiał korpus/gwint SW (6- Gwint Standardowe długośc w mm 110 x DII 6-Kąt mosiądz SW 5 M4-40 UNC 5, 6, 8, 10, 12, 15 Przykład zamawiania: 110 x 10 = DII / Ms / SW 5 / 4 40 UNC x 10 mm

25 Podcięcie gwintu wg DIN 76-B Wszystkie typy UNC także w stali o innych długościach oraz z gwintem UNC 6-32, UNC 8-32 i UNC 2-5 mogą być dostarczane. PROGRAM STANDARDOWY - bolce dystansowe / mosiądz, niklowany Wykonanie DIA wewn./zewn. gwint Długość gwintu (mm) L L2 L , 5, 6, 8, 10, , 8 Tolerancja dla długości +/- 0,1 mm Nr zamówienia Wykonanie Materiał SW (6- Gwint wew. Gwint zew. Standardowe długośc w mm korpus/gwint 2100x DIA mosiądz SW UNC M4-40 UNC 5, x DIA mosiądz SW UNC M3 5, x DIA mosiądz SW 5 M UNC 5, 6 Przykład zamawiania: 2100 x 05 / 12 = DIA / Ms / SW 5 / UNC 4 40 x 05 / 12

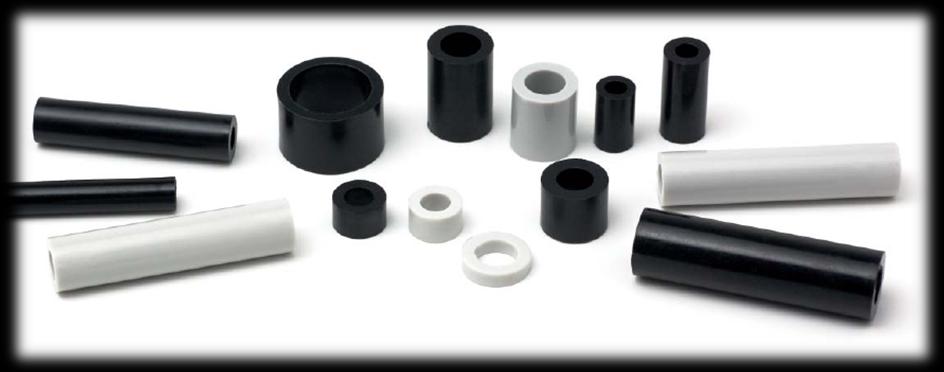

26 - 24 TULEJE DYSTANSOWE Mosiądz niklowany, poliamid czarny PROGRAM STANDARDOWY tuleje dystansowe (tworzywo sztuczne) Dane techniczne (wytyczne) Materiał Oporność Wytrzymałość Wytrzymałość względna Na przebicie cieplna Poliamid > Ohm / cm 80 kv / mm 110 C Makrolon > Ohm / cm 36 kv / mm 140 C Tolerancja dla długości +/- 0,1 mm Wykonanie DII wewn./wewn. gwint Średnica Średnica Długość standardowa w mm Nr zamówienia Wykonanie Materiał D (mm) d (mm) stopniowane 384/1,5x (dł.) DH Poliamid 4 1,5 Od 2 mm do 10 mm 384/2,2 x DH Poliamid 4 2,2 Od 2 mm do 50 mm 385/2,7 x DH Poliamid 5 2,7 Od 2 mm do 55 mm 386/3,4 x DH Poliamid 6 3,4 Od 2 mm do 60 mm 388/4,2 x DH Poliamid 8 4,2 Od 2 mm do 60 mm 3810/5,2 x DH Poliamid 10 5,2 Od 2 mm do 57 mm 3810/6,2 x DH Poliamid 10 6,2 Od 2 mm do 55 mm 3812/8,2 x DH Poliamid 12 8,2 Od 2 mm do 63 mm 3816 / 10,5 x DH Poliamid 16 10,5 Od 2 mm do 50 mm Przykład zamawiania: 386 / 3,4 x 25 mm = DH / Poliamid / 6 (3,4) x 25 mm

27 - 25 PROGRAM STANDARDOWY tuleje dystansowe (mosiądz niklowany) Nr zamówienia Wykonanie Material Średnica D (mm) Średnica d (mm) Długość standardowa w mm 314 / 2,1 x DH Mosiądz 4,0 2,1 2, 3, 4, 5, 6, 7, 8, 9, 10, / 2,6 x DH Mosiądz 5,0 2,6 2, 3, 4, 5, 6, 7, 8, 9, 10, / 3,2 x DH Mosiądz 6,0 3,2 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 15, 18, 20, 25, /4,3 x DH Mosiądz 8,0 4,3 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 15, 18, 20, 25, / 5,3 x DH Mosiądz 10,0 5,3 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 15, 18, 20, 25, 30

28 NORMALIA STAL/POLIAMID NORMALIA Stal, ocynkowane Nakrętki 6-kątne Podkładki Podkładki sprężynowe wg DIN EN wg DIN 125 wg DIN 128 pasująca do gwintu Nakrętka Nr zamówienia Podkładka Nr zamówienia 4-40 UNC M M2, M M3, M M M Opakowanie: 500 Sztuk Podkładka sprężynowa Nr zamówienia NORMALIA Polyamid 6.6, naturalny Nakrętka 6-kątowa Podkładka wg DIN 555 wg DIN 125 pasuje do gwintu Nakrętka Nr zamówienia M M2, M M M M Opakowanie: 500 Sztuk Podkładka Nr zamówienia

29 - 27 CZĘŚCI SPECJALNE (mechaniczne): Z rowkiem z trzonkiem (trzpieniem) Z poprzecznym otworem z długim gwintem zewnętrznym (różne dł. gwintu) Z gwintem poprzecznym z podcięciem Z 2-ma gwintami zew. (możliwe różne kombinacje gwintów) Z radełkowaniem (moletowaniem)

30 - 28 WYKONANIE SPECJALNE (powlekanie specjalne) Pozłacane pocynowane Chromowane na czarno chromowane na żółto
