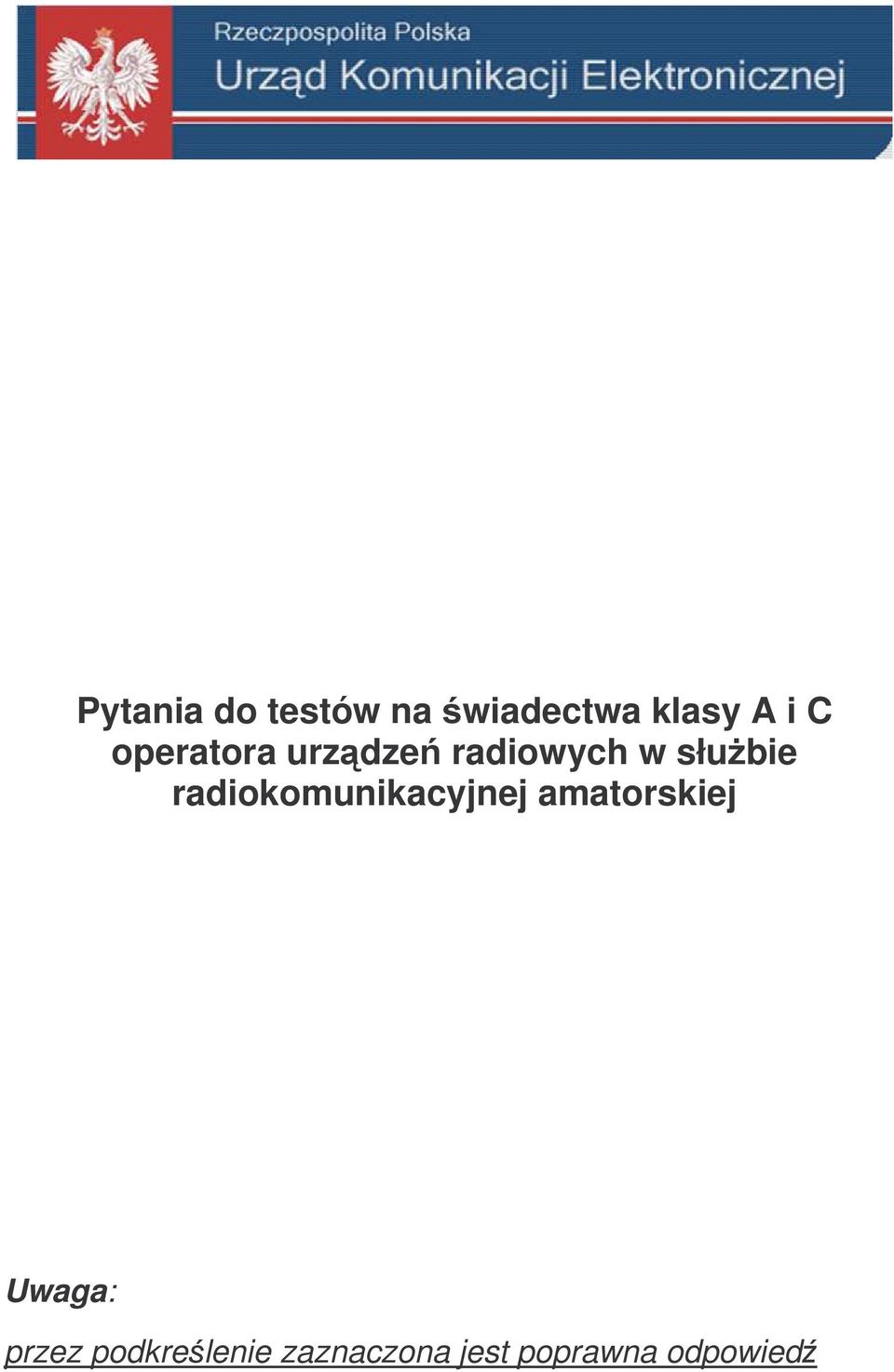

1 Pytania do testów na wiadectwa klasy A i C operatora urzdze radiowych w słubie radiokomunikacyjnej amatorskiej Uwaga: przez podkrelenie zaznaczona jest poprawna odpowied

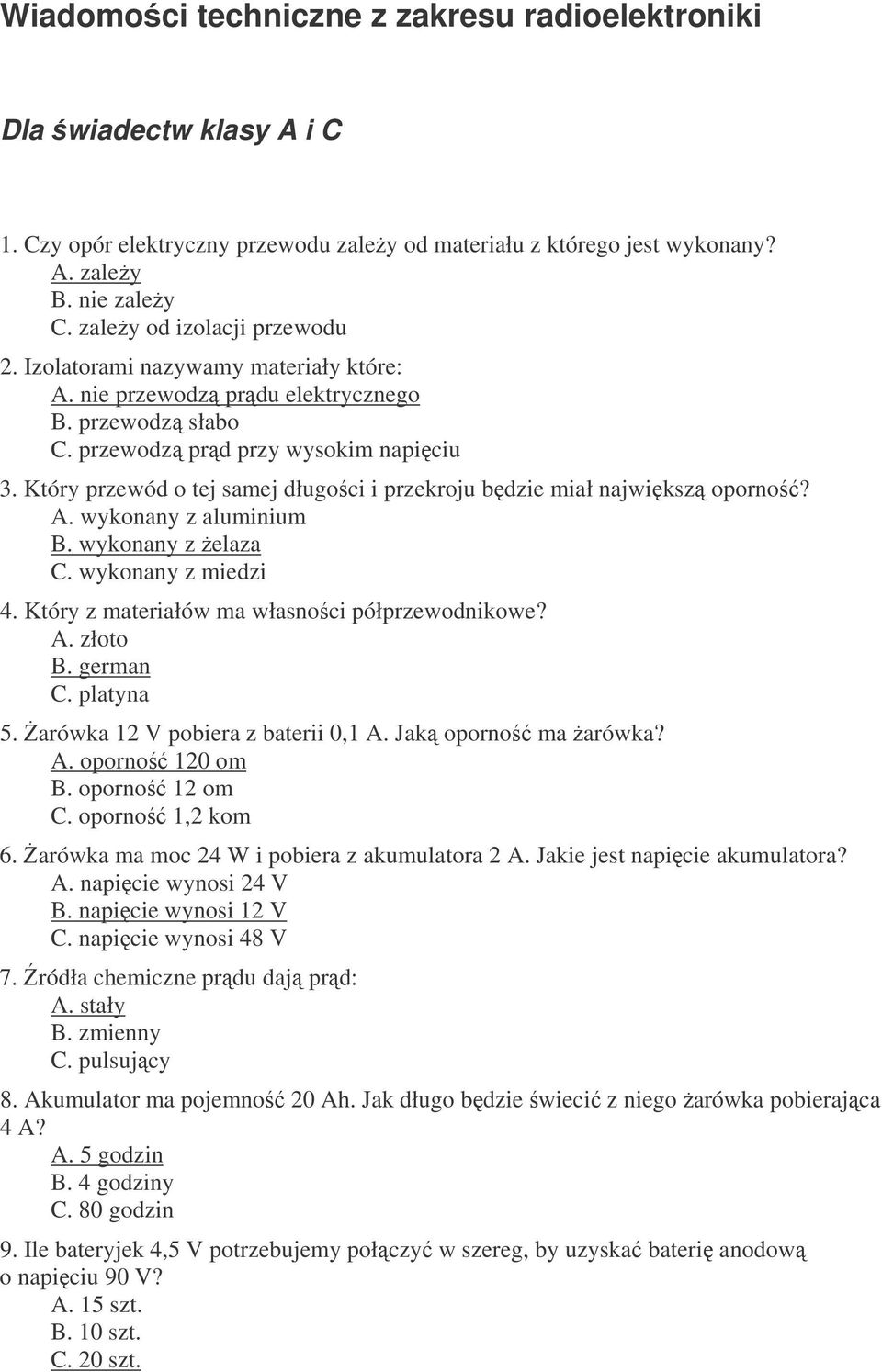

2 Wiadomoci techniczne z zakresu radioelektroniki Dla wiadectw klasy A i C 1. Czy opór elektryczny przewodu zaley od materiału z którego jest wykonany? A. zaley B. nie zaley C. zaley od izolacji przewodu 2. Izolatorami nazywamy materiały które: A. nie przewodz prdu elektrycznego B. przewodz słabo C. przewodz prd przy wysokim napiciu 3. Który przewód o tej samej długoci i przekroju bdzie miał najwiksz oporno? A. wykonany z aluminium B. wykonany z elaza C. wykonany z miedzi 4. Który z materiałów ma własnoci półprzewodnikowe? A. złoto B. german C. platyna 5. arówka 12 V pobiera z baterii 0,1 A. Jak oporno ma arówka? A. oporno 120 om B. oporno 12 om C. oporno 1,2 kom 6. arówka ma moc 24 W i pobiera z akumulatora 2 A. Jakie jest napicie akumulatora? A. napicie wynosi 24 V B. napicie wynosi 12 V C. napicie wynosi 48 V 7. ródła chemiczne prdu daj prd: A. stały B. zmienny C. pulsujcy 8. Akumulator ma pojemno 20 Ah. Jak długo bdzie wieci z niego arówka pobierajca 4 A? A. 5 godzin B. 4 godziny C. 80 godzin 9. Ile bateryjek 4,5 V potrzebujemy połczy w szereg, by uzyska bateri anodow o napiciu 90 V? A. 15 szt. B. 10 szt. C. 20 szt.

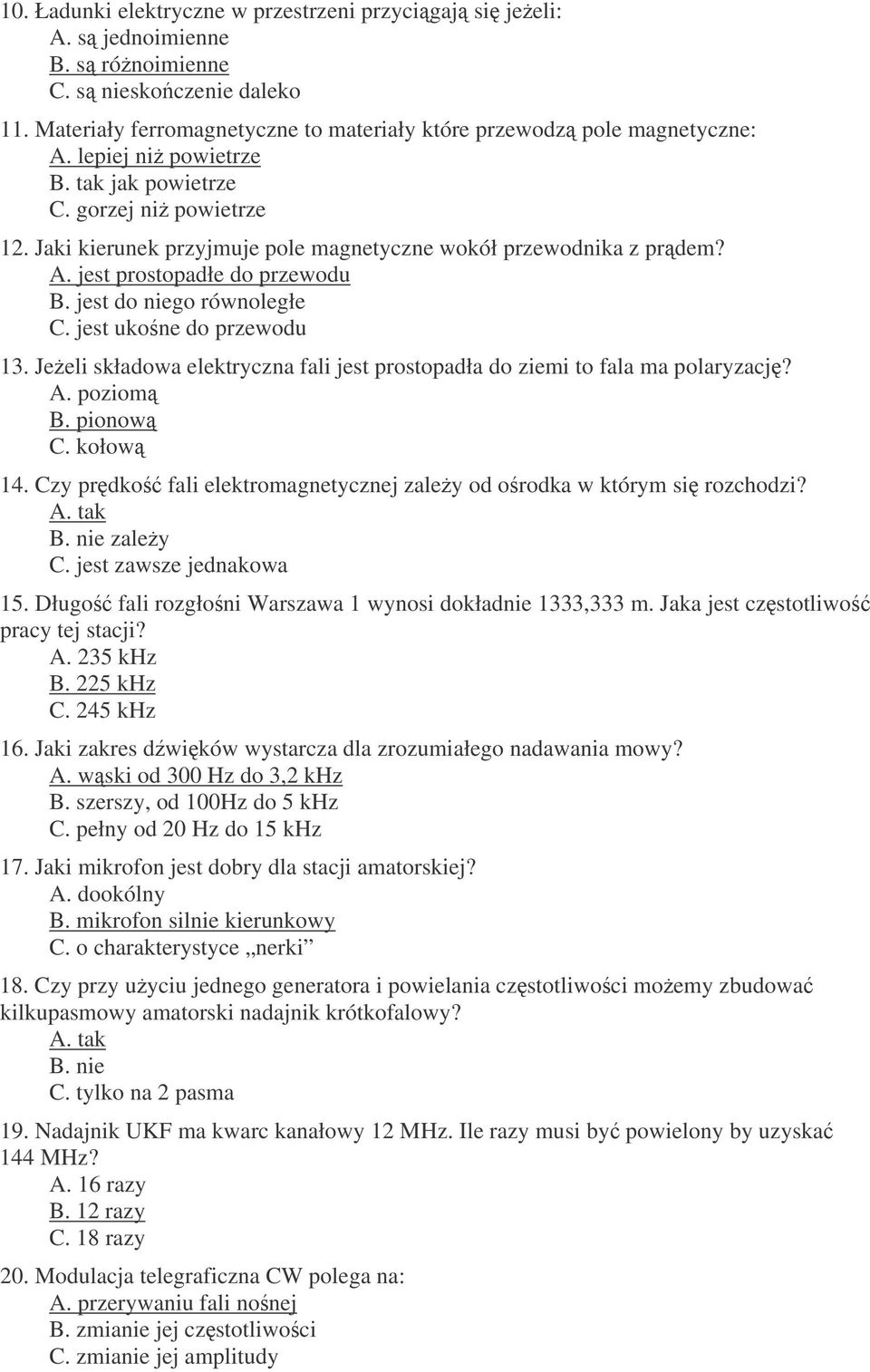

3 10. Ładunki elektryczne w przestrzeni przycigaj si jeeli: A. s jednoimienne B. s rónoimienne C. s nieskoczenie daleko 11. Materiały ferromagnetyczne to materiały które przewodz pole magnetyczne: A. lepiej ni powietrze B. tak jak powietrze C. gorzej ni powietrze 12. Jaki kierunek przyjmuje pole magnetyczne wokół przewodnika z prdem? A. jest prostopadłe do przewodu B. jest do niego równoległe C. jest ukone do przewodu 13. Jeeli składowa elektryczna fali jest prostopadła do ziemi to fala ma polaryzacj? A. poziom B. pionow C. kołow 14. Czy prdko fali elektromagnetycznej zaley od orodka w którym si rozchodzi? A. tak B. nie zaley C. jest zawsze jednakowa 15. Długo fali rozgłoni Warszawa 1 wynosi dokładnie 1333,333 m. Jaka jest czstotliwo pracy tej stacji? A. 235 khz B. 225 khz C. 245 khz 16. Jaki zakres d wików wystarcza dla zrozumiałego nadawania mowy? A. wski od 300 Hz do 3,2 khz B. szerszy, od 100Hz do 5 khz C. pełny od 20 Hz do 15 khz 17. Jaki mikrofon jest dobry dla stacji amatorskiej? A. dookólny B. mikrofon silnie kierunkowy C. o charakterystyce nerki 18. Czy przy uyciu jednego generatora i powielania czstotliwoci moemy zbudowa kilkupasmowy amatorski nadajnik krótkofalowy? A. tak B. nie C. tylko na 2 pasma 19. Nadajnik UKF ma kwarc kanałowy 12 MHz. Ile razy musi by powielony by uzyska 144 MHz? A. 16 razy B. 12 razy C. 18 razy 20. Modulacja telegraficzna CW polega na: A. przerywaniu fali nonej B. zmianie jej czstotliwoci C. zmianie jej amplitudy

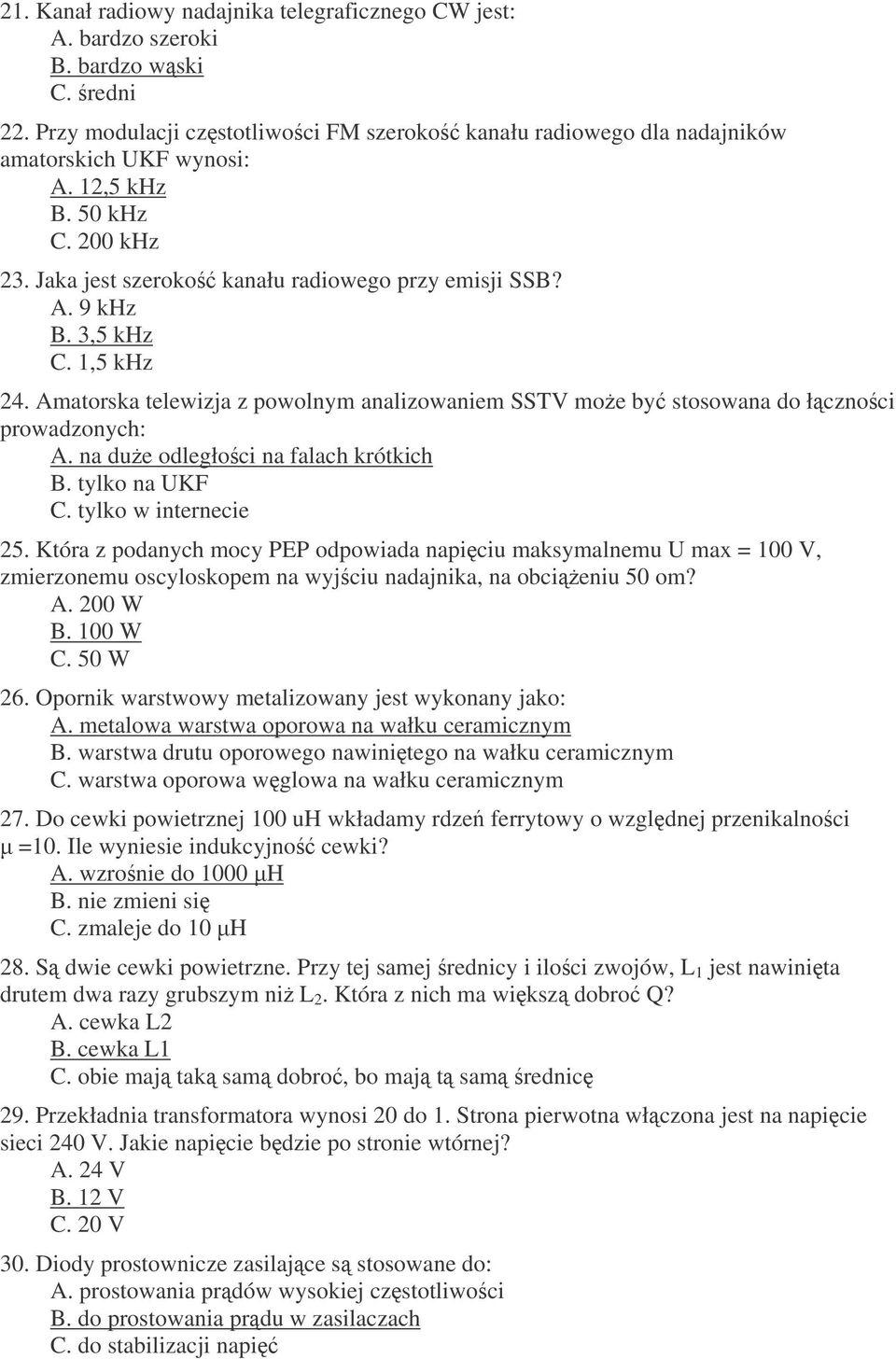

4 21. Kanał radiowy nadajnika telegraficznego CW jest: A. bardzo szeroki B. bardzo wski C. redni 22. Przy modulacji czstotliwoci FM szeroko kanału radiowego dla nadajników amatorskich UKF wynosi: A. 12,5 khz B. 50 khz C. 200 khz 23. Jaka jest szeroko kanału radiowego przy emisji SSB? A. 9 khz B. 3,5 khz C. 1,5 khz 24. Amatorska telewizja z powolnym analizowaniem SSTV moe by stosowana do łcznoci prowadzonych: A. na due odległoci na falach krótkich B. tylko na UKF C. tylko w internecie 25. Która z podanych mocy PEP odpowiada napiciu maksymalnemu U max = 100 V, zmierzonemu oscyloskopem na wyjciu nadajnika, na obcieniu 50 om? A. 200 W B. 100 W C. 50 W 26. Opornik warstwowy metalizowany jest wykonany jako: A. metalowa warstwa oporowa na wałku ceramicznym B. warstwa drutu oporowego nawinitego na wałku ceramicznym C. warstwa oporowa wglowa na wałku ceramicznym 27. Do cewki powietrznej 100 uh wkładamy rdze ferrytowy o wzgldnej przenikalnoci =10. Ile wyniesie indukcyjno cewki? A. wzronie do 1000 H B. nie zmieni si C. zmaleje do 10 H 28. S dwie cewki powietrzne. Przy tej samej rednicy i iloci zwojów, L 1 jest nawinita drutem dwa razy grubszym ni L 2. Która z nich ma wiksz dobro Q? A. cewka L2 B. cewka L1 C. obie maj tak sam dobro, bo maj t sam rednic 29. Przekładnia transformatora wynosi 20 do 1. Strona pierwotna włczona jest na napicie sieci 240 V. Jakie napicie bdzie po stronie wtórnej? A. 24 V B. 12 V C. 20 V 30. Diody prostownicze zasilajce s stosowane do: A. prostowania prdów wysokiej czstotliwoci B. do prostowania prdu w zasilaczach C. do stabilizacji napi

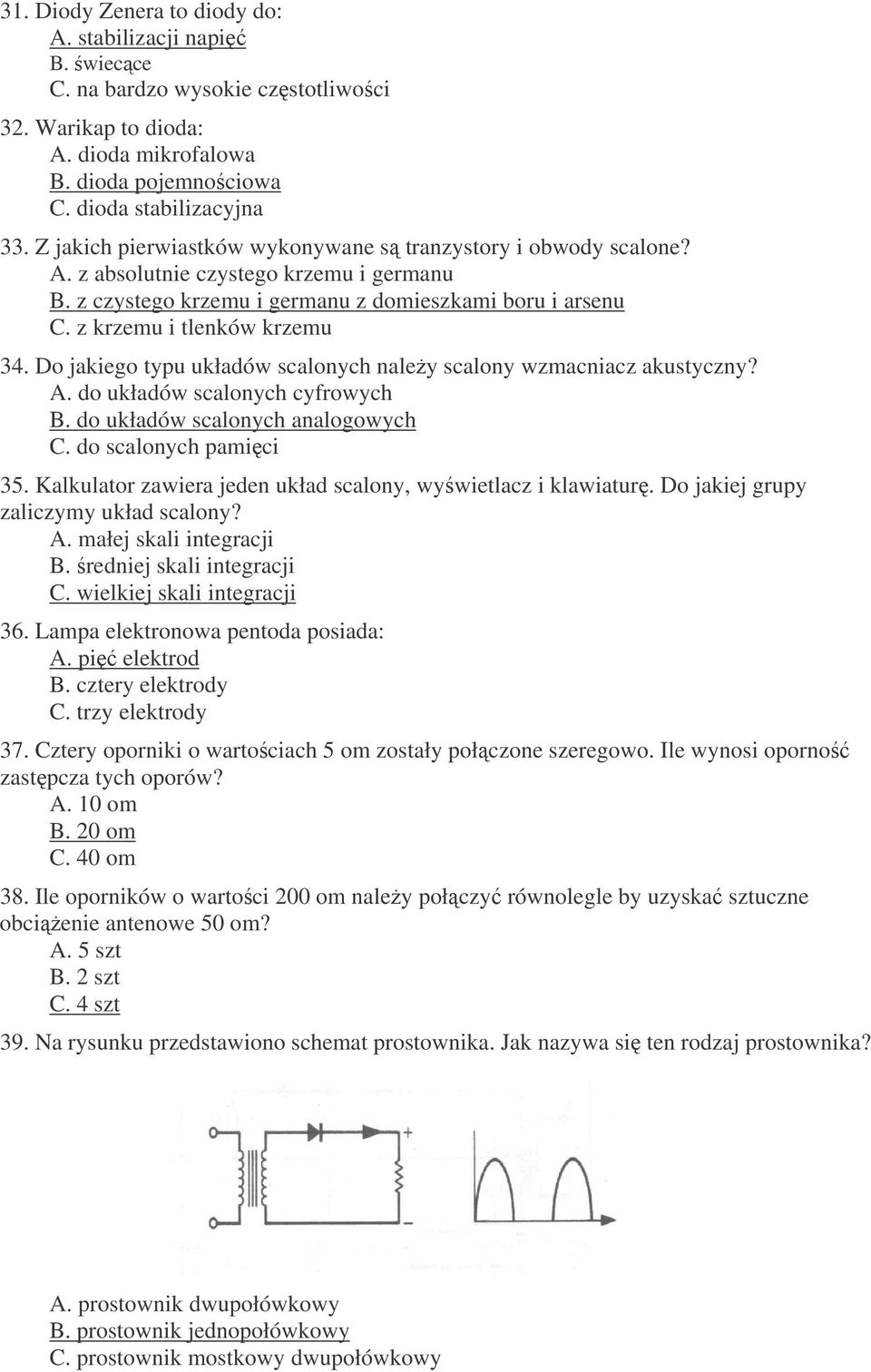

5 31. Diody Zenera to diody do: A. stabilizacji napi B. wiecce C. na bardzo wysokie czstotliwoci 32. Warikap to dioda: A. dioda mikrofalowa B. dioda pojemnociowa C. dioda stabilizacyjna 33. Z jakich pierwiastków wykonywane s tranzystory i obwody scalone? A. z absolutnie czystego krzemu i germanu B. z czystego krzemu i germanu z domieszkami boru i arsenu C. z krzemu i tlenków krzemu 34. Do jakiego typu układów scalonych naley scalony wzmacniacz akustyczny? A. do układów scalonych cyfrowych B. do układów scalonych analogowych C. do scalonych pamici 35. Kalkulator zawiera jeden układ scalony, wywietlacz i klawiatur. Do jakiej grupy zaliczymy układ scalony? A. małej skali integracji B. redniej skali integracji C. wielkiej skali integracji 36. Lampa elektronowa pentoda posiada: A. pi elektrod B. cztery elektrody C. trzy elektrody 37. Cztery oporniki o wartociach 5 om zostały połczone szeregowo. Ile wynosi oporno zastpcza tych oporów? A. 10 om B. 20 om C. 40 om 38. Ile oporników o wartoci 200 om naley połczy równolegle by uzyska sztuczne obcienie antenowe 50 om? A. 5 szt B. 2 szt C. 4 szt 39. Na rysunku przedstawiono schemat prostownika. Jak nazywa si ten rodzaj prostownika? A. prostownik dwupołówkowy B. prostownik jednopołówkowy C. prostownik mostkowy dwupołówkowy

6 40. Na rysunku przedstawiono schemat prostownika. Jak nazywa si ten rodzaj prostownika? A. prostownik dwupołówkowy B. prostownik jednopołówkowy C. prostownik mostkowy dwupołówkowy 41. Wzmacniacz wzmacnia sygnały w zakresie od 100Hz do 10 khz. Wzmacniacz ten nazywamy wzmacniaczem: A. niskiej czstotliwoci B. wzmacniaczem poredniej czstotliwoci C. wzmacniaczem selektywnym 42. Kiedy wzmacniacz jest przesterowany? A. jak ma za due napicie zasilania B. jak ma za due napicie wejciowe C. jak pracuje w klasie C 43. W jakiej klasie ma pracowa wzmacniacz rezonansowy w.cz. do wzmacniania sygnału SSB? A. w klasie C B. w klasie AB C. impulsowo 44. Na rysunku przedstawiono schemat stabilizacji PLL w formie ponumerowanych ale nie opisanych bloków. Blok 1 to: 144 MHz 12,5 khz 12,5 khz ,2 MHz A. generator stabilizowany B. komparator C. dzielnik wzorca 45. Na rysunku przedstawiono schemat stabilizacji PLL w formie ponumerowanych ale nie opisanych bloków. Blok 4 to:

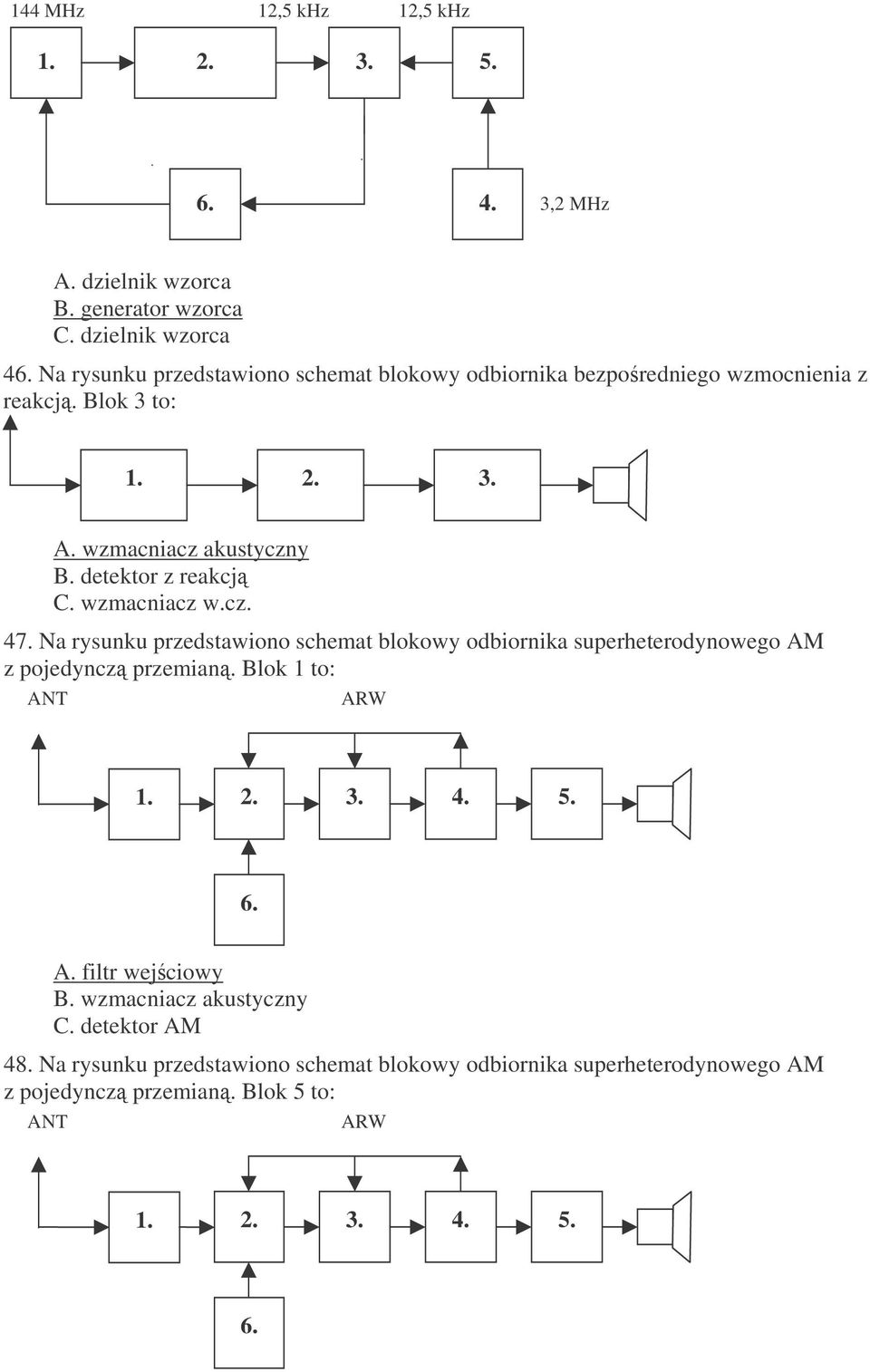

7 144 MHz 12,5 khz 12,5 khz ,2 MHz A. dzielnik wzorca B. generator wzorca C. dzielnik wzorca 46. Na rysunku przedstawiono schemat blokowy odbiornika bezporedniego wzmocnienia z reakcj. Blok 3 to: A. wzmacniacz akustyczny B. detektor z reakcj C. wzmacniacz w.cz. 47. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego AM z pojedyncz przemian. Blok 1 to: ANT ARW A. filtr wejciowy B. wzmacniacz akustyczny C. detektor AM 48. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego AM z pojedyncz przemian. Blok 5 to: ANT ARW

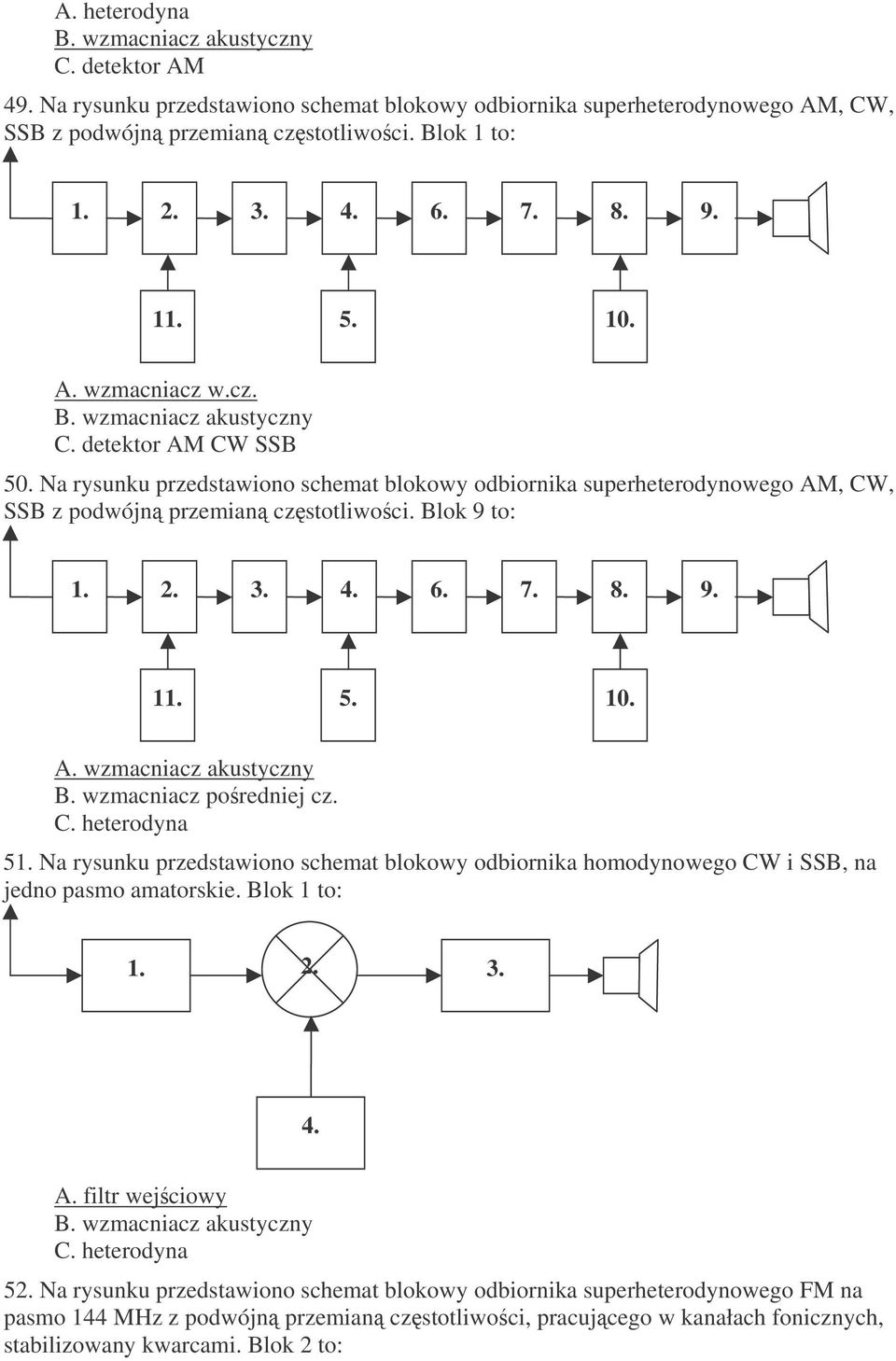

8 A. heterodyna B. wzmacniacz akustyczny C. detektor AM 49. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego AM, CW, SSB z podwójn przemian czstotliwoci. Blok 1 to: A. wzmacniacz w.cz. B. wzmacniacz akustyczny C. detektor AM CW SSB 50. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego AM, CW, SSB z podwójn przemian czstotliwoci. Blok 9 to: A. wzmacniacz akustyczny B. wzmacniacz poredniej cz. C. heterodyna 51. Na rysunku przedstawiono schemat blokowy odbiornika homodynowego CW i SSB, na jedno pasmo amatorskie. Blok 1 to: A. filtr wejciowy B. wzmacniacz akustyczny C. heterodyna 52. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego FM na pasmo 144 MHz z podwójn przemian czstotliwoci, pracujcego w kanałach fonicznych, stabilizowany kwarcami. Blok 2 to:

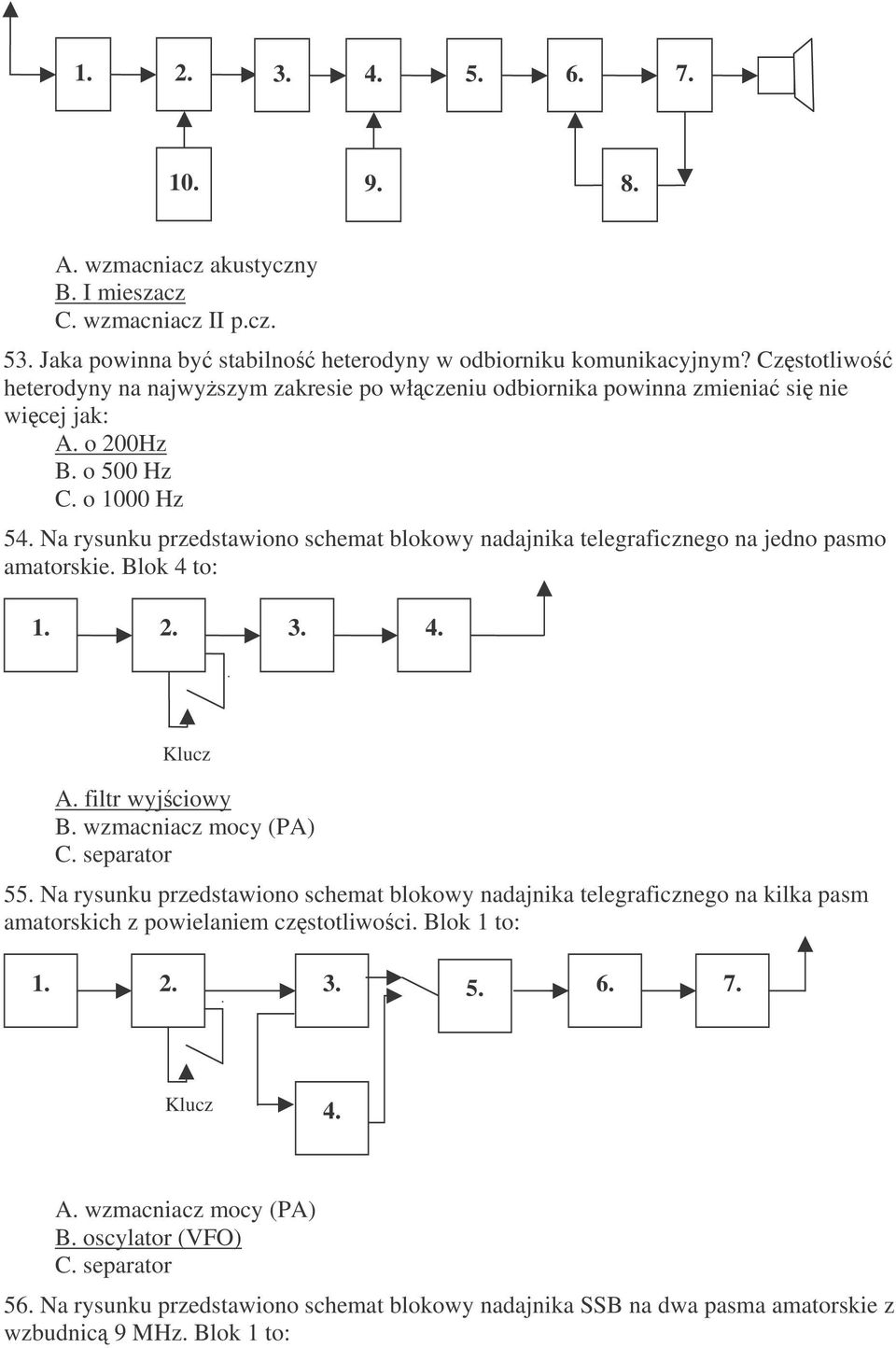

9 A. wzmacniacz akustyczny B. I mieszacz C. wzmacniacz II p.cz. 53. Jaka powinna by stabilno heterodyny w odbiorniku komunikacyjnym? Czstotliwo heterodyny na najwyszym zakresie po włczeniu odbiornika powinna zmienia si nie wicej jak: A. o 200Hz B. o 500 Hz C. o 1000 Hz 54. Na rysunku przedstawiono schemat blokowy nadajnika telegraficznego na jedno pasmo amatorskie. Blok 4 to: Klucz A. filtr wyjciowy B. wzmacniacz mocy (PA) C. separator 55. Na rysunku przedstawiono schemat blokowy nadajnika telegraficznego na kilka pasm amatorskich z powielaniem czstotliwoci. Blok 1 to: Klucz 4. A. wzmacniacz mocy (PA) B. oscylator (VFO) C. separator 56. Na rysunku przedstawiono schemat blokowy nadajnika SSB na dwa pasma amatorskie z wzbudnic 9 MHz. Blok 1 to:

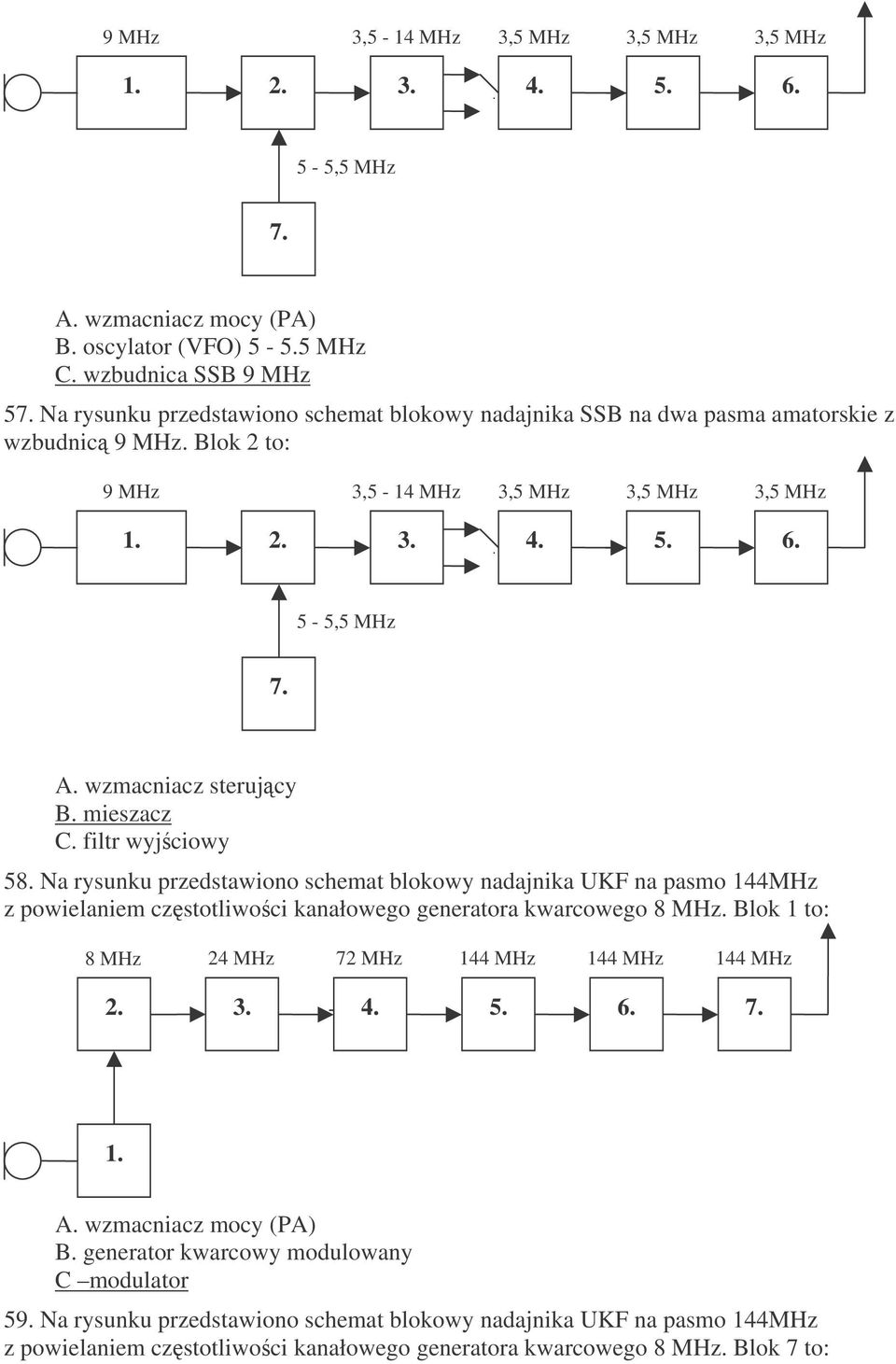

10 9 MHz 3,5-14 MHz 3,5 MHz 3,5 MHz 3,5 MHz ,5 MHz 7. A. wzmacniacz mocy (PA) B. oscylator (VFO) MHz C. wzbudnica SSB 9 MHz 57. Na rysunku przedstawiono schemat blokowy nadajnika SSB na dwa pasma amatorskie z wzbudnic 9 MHz. Blok 2 to: 9 MHz 3,5-14 MHz 3,5 MHz 3,5 MHz 3,5 MHz ,5 MHz 7. A. wzmacniacz sterujcy B. mieszacz C. filtr wyjciowy 58. Na rysunku przedstawiono schemat blokowy nadajnika UKF na pasmo 144MHz z powielaniem czstotliwoci kanałowego generatora kwarcowego 8 MHz. Blok 1 to: 8 MHz 24 MHz 72 MHz 144 MHz 144 MHz 144 MHz A. wzmacniacz mocy (PA) B. generator kwarcowy modulowany C modulator 59. Na rysunku przedstawiono schemat blokowy nadajnika UKF na pasmo 144MHz z powielaniem czstotliwoci kanałowego generatora kwarcowego 8 MHz. Blok 7 to:

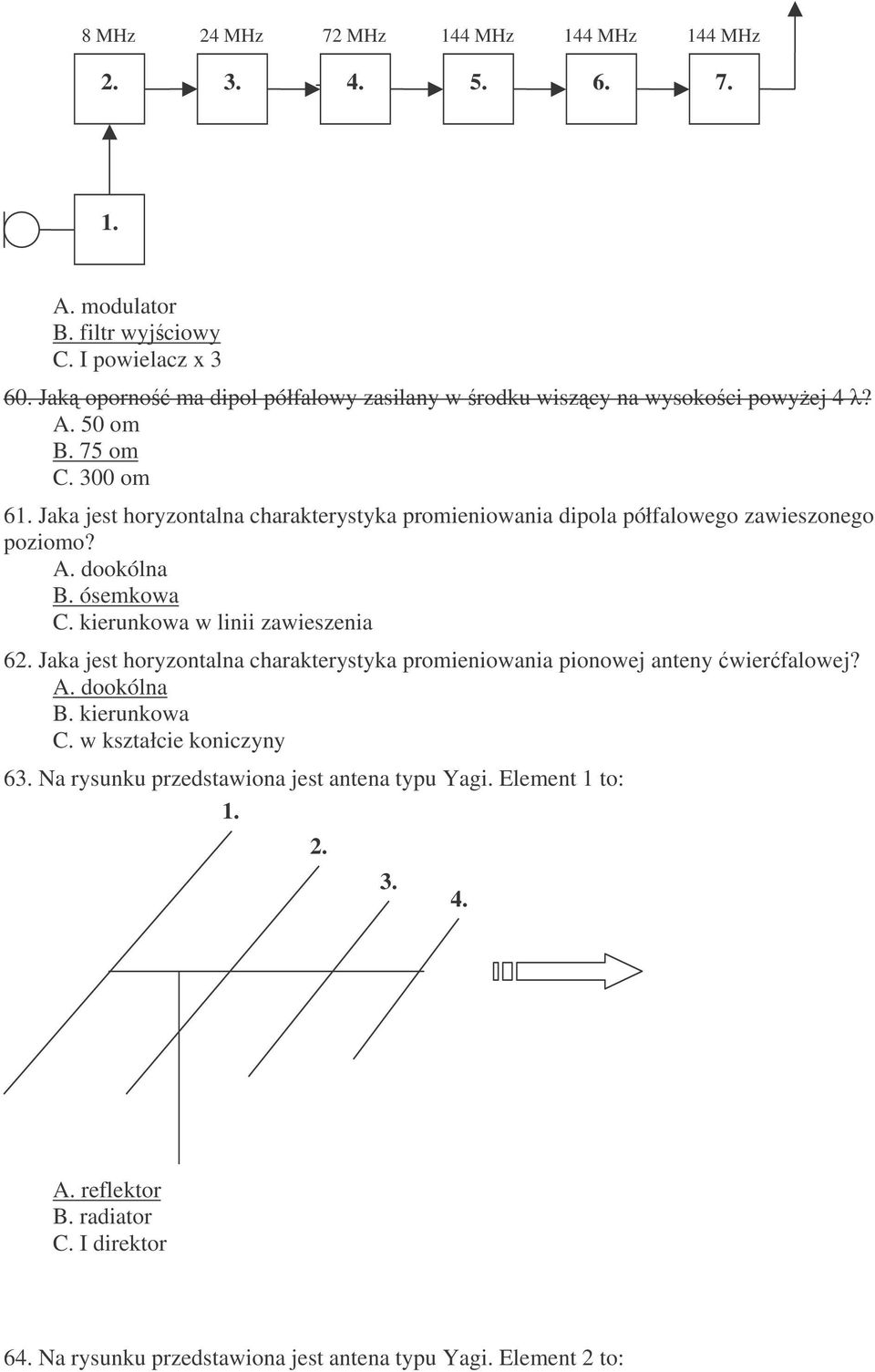

11 8 MHz 24 MHz 72 MHz 144 MHz 144 MHz 144 MHz A. modulator B. filtr wyjciowy C. I powielacz x Jak oporno ma dipol półfalowy zasilany w rodku wiszcy na wysokoci powyej 4? A. 50 om B. 75 om C. 300 om 61. Jaka jest horyzontalna charakterystyka promieniowania dipola półfalowego zawieszonego poziomo? A. dookólna B. ósemkowa C. kierunkowa w linii zawieszenia 62. Jaka jest horyzontalna charakterystyka promieniowania pionowej anteny wierfalowej? A. dookólna B. kierunkowa C. w kształcie koniczyny 63. Na rysunku przedstawiona jest antena typu Yagi. Element 1 to: A. reflektor B. radiator C. I direktor 64. Na rysunku przedstawiona jest antena typu Yagi. Element 2 to:

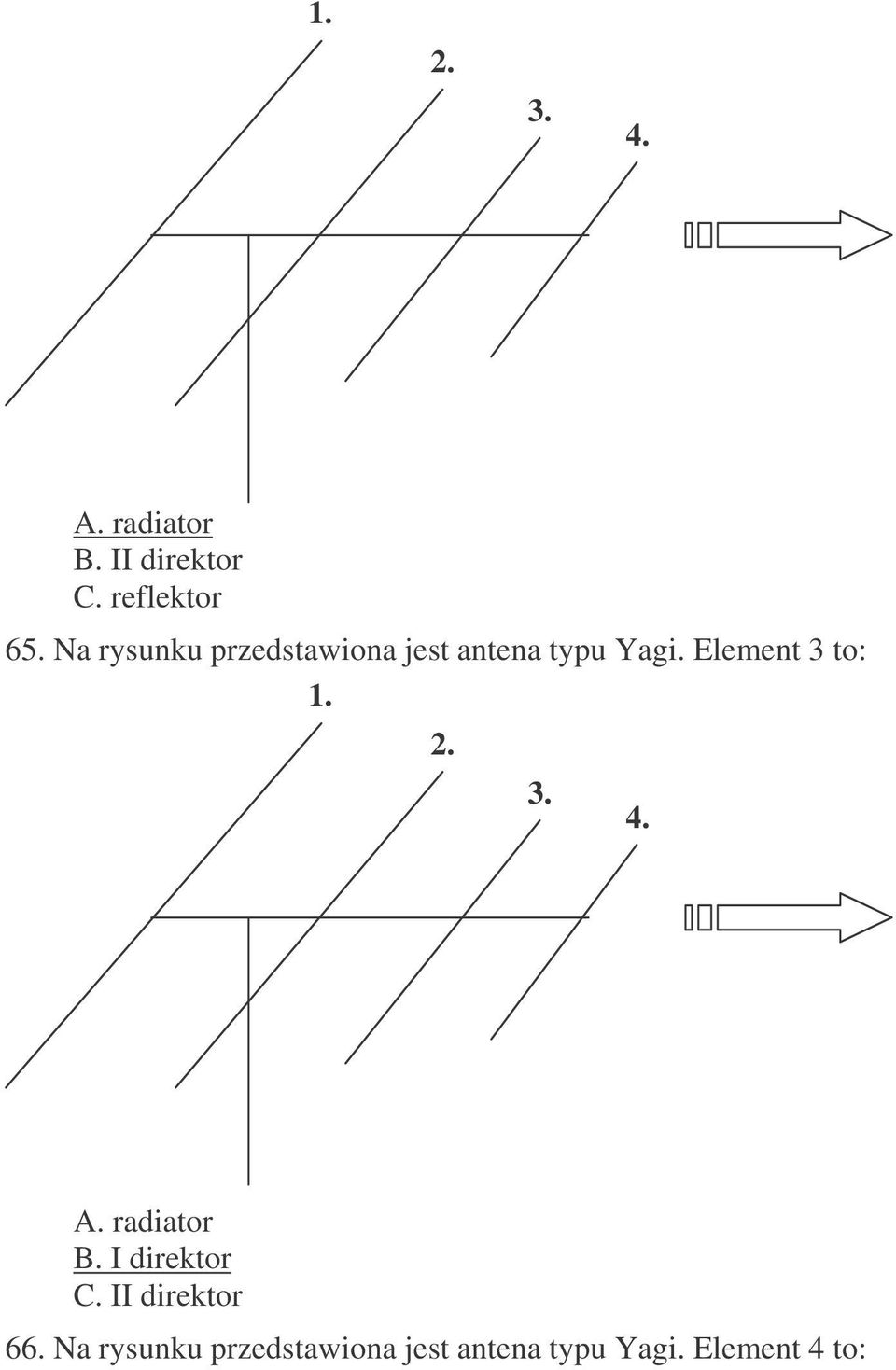

12 A. radiator B. II direktor C. reflektor 65. Na rysunku przedstawiona jest antena typu Yagi. Element 3 to: A. radiator B. I direktor C. II direktor 66. Na rysunku przedstawiona jest antena typu Yagi. Element 4 to:

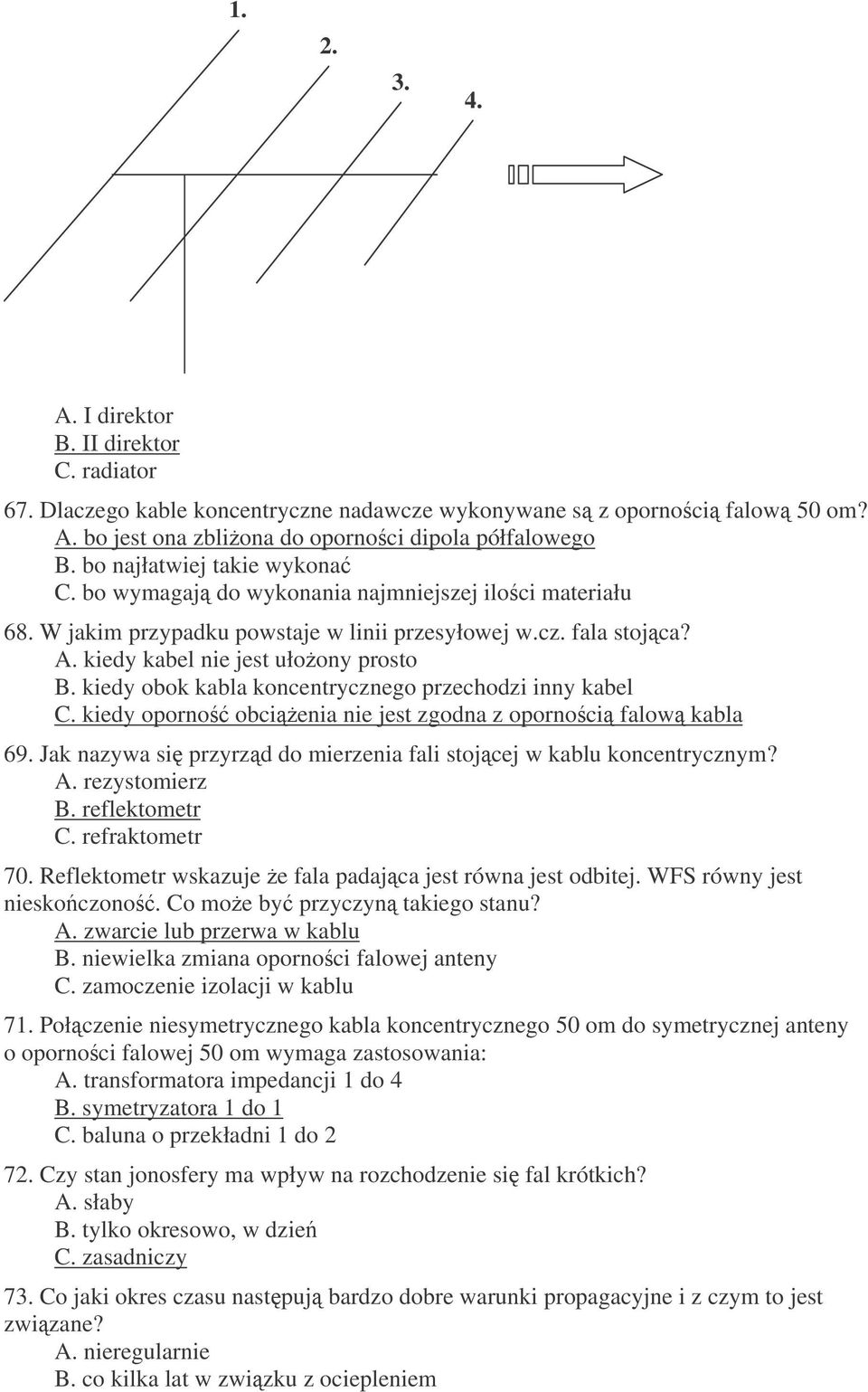

13 A. I direktor B. II direktor C. radiator 67. Dlaczego kable koncentryczne nadawcze wykonywane s z opornoci falow 50 om? A. bo jest ona zbliona do opornoci dipola półfalowego B. bo najłatwiej takie wykona C. bo wymagaj do wykonania najmniejszej iloci materiału 68. W jakim przypadku powstaje w linii przesyłowej w.cz. fala stojca? A. kiedy kabel nie jest ułoony prosto B. kiedy obok kabla koncentrycznego przechodzi inny kabel C. kiedy oporno obcienia nie jest zgodna z opornoci falow kabla 69. Jak nazywa si przyrzd do mierzenia fali stojcej w kablu koncentrycznym? A. rezystomierz B. reflektometr C. refraktometr 70. Reflektometr wskazuje e fala padajca jest równa jest odbitej. WFS równy jest nieskoczono. Co moe by przyczyn takiego stanu? A. zwarcie lub przerwa w kablu B. niewielka zmiana opornoci falowej anteny C. zamoczenie izolacji w kablu 71. Połczenie niesymetrycznego kabla koncentrycznego 50 om do symetrycznej anteny o opornoci falowej 50 om wymaga zastosowania: A. transformatora impedancji 1 do 4 B. symetryzatora 1 do 1 C. baluna o przekładni 1 do Czy stan jonosfery ma wpływ na rozchodzenie si fal krótkich? A. słaby B. tylko okresowo, w dzie C. zasadniczy 73. Co jaki okres czasu nastpuj bardzo dobre warunki propagacyjne i z czym to jest zwizane? A. nieregularnie B. co kilka lat w zwizku z ociepleniem

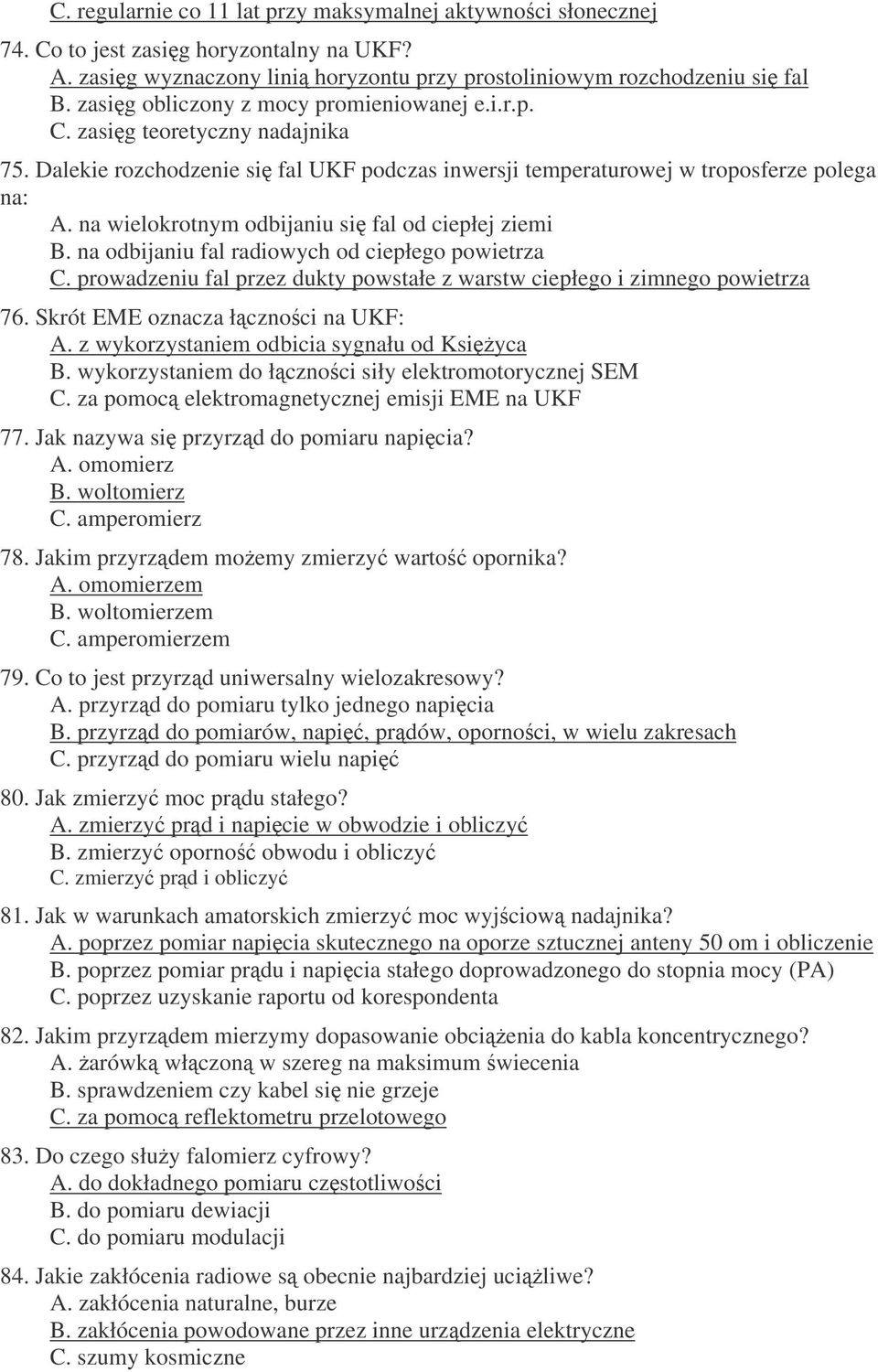

14 C. regularnie co 11 lat przy maksymalnej aktywnoci słonecznej 74. Co to jest zasig horyzontalny na UKF? A. zasig wyznaczony lini horyzontu przy prostoliniowym rozchodzeniu si fal B. zasig obliczony z mocy promieniowanej e.i.r.p. C. zasig teoretyczny nadajnika 75. Dalekie rozchodzenie si fal UKF podczas inwersji temperaturowej w troposferze polega na: A. na wielokrotnym odbijaniu si fal od ciepłej ziemi B. na odbijaniu fal radiowych od ciepłego powietrza C. prowadzeniu fal przez dukty powstałe z warstw ciepłego i zimnego powietrza 76. Skrót EME oznacza łcznoci na UKF: A. z wykorzystaniem odbicia sygnału od Ksiyca B. wykorzystaniem do łcznoci siły elektromotorycznej SEM C. za pomoc elektromagnetycznej emisji EME na UKF 77. Jak nazywa si przyrzd do pomiaru napicia? A. omomierz B. woltomierz C. amperomierz 78. Jakim przyrzdem moemy zmierzy warto opornika? A. omomierzem B. woltomierzem C. amperomierzem 79. Co to jest przyrzd uniwersalny wielozakresowy? A. przyrzd do pomiaru tylko jednego napicia B. przyrzd do pomiarów, napi, prdów, opornoci, w wielu zakresach C. przyrzd do pomiaru wielu napi 80. Jak zmierzy moc prdu stałego? A. zmierzy prd i napicie w obwodzie i obliczy B. zmierzy oporno obwodu i obliczy C. zmierzy prd i obliczy 81. Jak w warunkach amatorskich zmierzy moc wyjciow nadajnika? A. poprzez pomiar napicia skutecznego na oporze sztucznej anteny 50 om i obliczenie B. poprzez pomiar prdu i napicia stałego doprowadzonego do stopnia mocy (PA) C. poprzez uzyskanie raportu od korespondenta 82. Jakim przyrzdem mierzymy dopasowanie obcienia do kabla koncentrycznego? A. arówk włczon w szereg na maksimum wiecenia B. sprawdzeniem czy kabel si nie grzeje C. za pomoc reflektometru przelotowego 83. Do czego słuy falomierz cyfrowy? A. do dokładnego pomiaru czstotliwoci B. do pomiaru dewiacji C. do pomiaru modulacji 84. Jakie zakłócenia radiowe s obecnie najbardziej uciliwe? A. zakłócenia naturalne, burze B. zakłócenia powodowane przez inne urzdzenia elektryczne C. szumy kosmiczne

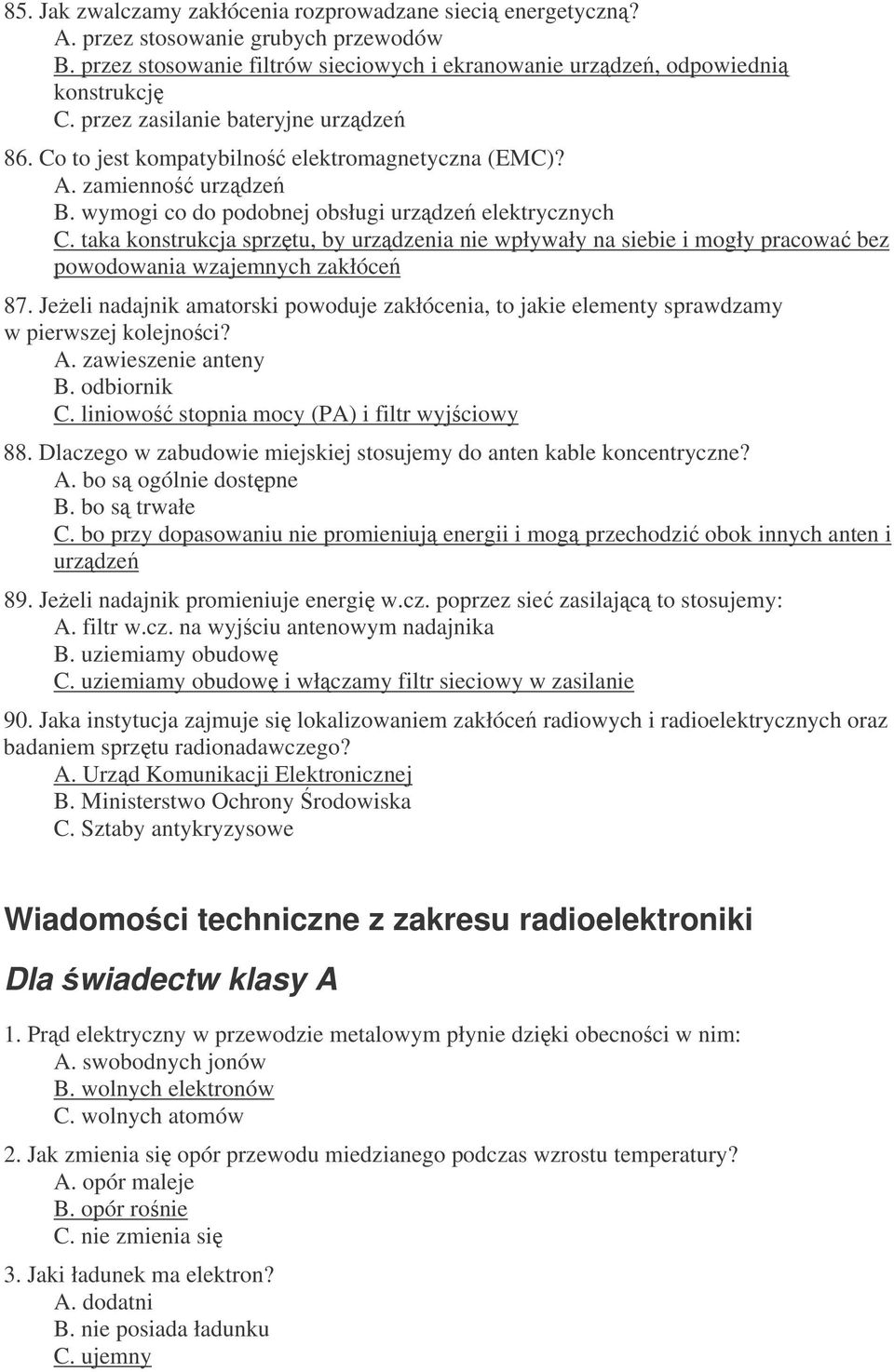

15 85. Jak zwalczamy zakłócenia rozprowadzane sieci energetyczn? A. przez stosowanie grubych przewodów B. przez stosowanie filtrów sieciowych i ekranowanie urzdze, odpowiedni konstrukcj C. przez zasilanie bateryjne urzdze 86. Co to jest kompatybilno elektromagnetyczna (EMC)? A. zamienno urzdze B. wymogi co do podobnej obsługi urzdze elektrycznych C. taka konstrukcja sprztu, by urzdzenia nie wpływały na siebie i mogły pracowa bez powodowania wzajemnych zakłóce 87. Jeeli nadajnik amatorski powoduje zakłócenia, to jakie elementy sprawdzamy w pierwszej kolejnoci? A. zawieszenie anteny B. odbiornik C. liniowo stopnia mocy (PA) i filtr wyjciowy 88. Dlaczego w zabudowie miejskiej stosujemy do anten kable koncentryczne? A. bo s ogólnie dostpne B. bo s trwałe C. bo przy dopasowaniu nie promieniuj energii i mog przechodzi obok innych anten i urzdze 89. Jeeli nadajnik promieniuje energi w.cz. poprzez sie zasilajc to stosujemy: A. filtr w.cz. na wyjciu antenowym nadajnika B. uziemiamy obudow C. uziemiamy obudow i włczamy filtr sieciowy w zasilanie 90. Jaka instytucja zajmuje si lokalizowaniem zakłóce radiowych i radioelektrycznych oraz badaniem sprztu radionadawczego? A. Urzd Komunikacji Elektronicznej B. Ministerstwo Ochrony rodowiska C. Sztaby antykryzysowe Wiadomoci techniczne z zakresu radioelektroniki Dla wiadectw klasy A 1. Prd elektryczny w przewodzie metalowym płynie dziki obecnoci w nim: A. swobodnych jonów B. wolnych elektronów C. wolnych atomów 2. Jak zmienia si opór przewodu miedzianego podczas wzrostu temperatury? A. opór maleje B. opór ronie C. nie zmienia si 3. Jaki ładunek ma elektron? A. dodatni B. nie posiada ładunku C. ujemny

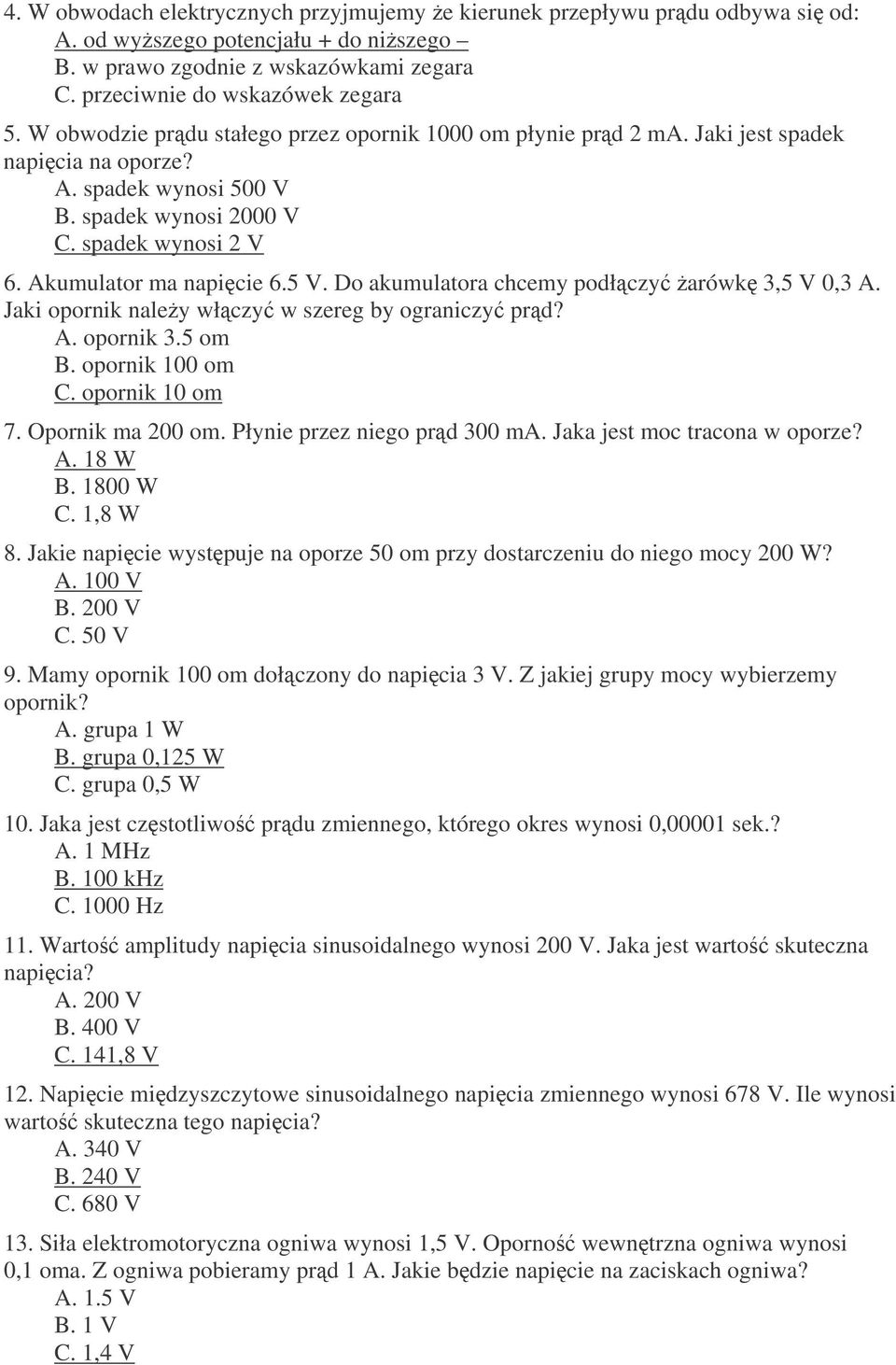

16 4. W obwodach elektrycznych przyjmujemy e kierunek przepływu prdu odbywa si od: A. od wyszego potencjału + do niszego B. w prawo zgodnie z wskazówkami zegara C. przeciwnie do wskazówek zegara 5. W obwodzie prdu stałego przez opornik 1000 om płynie prd 2 ma. Jaki jest spadek napicia na oporze? A. spadek wynosi 500 V B. spadek wynosi 2000 V C. spadek wynosi 2 V 6. Akumulator ma napicie 6.5 V. Do akumulatora chcemy podłczy arówk 3,5 V 0,3 A. Jaki opornik naley włczy w szereg by ograniczy prd? A. opornik 3.5 om B. opornik 100 om C. opornik 10 om 7. Opornik ma 200 om. Płynie przez niego prd 300 ma. Jaka jest moc tracona w oporze? A. 18 W B W C. 1,8 W 8. Jakie napicie wystpuje na oporze 50 om przy dostarczeniu do niego mocy 200 W? A. 100 V B. 200 V C. 50 V 9. Mamy opornik 100 om dołczony do napicia 3 V. Z jakiej grupy mocy wybierzemy opornik? A. grupa 1 W B. grupa 0,125 W C. grupa 0,5 W 10. Jaka jest czstotliwo prdu zmiennego, którego okres wynosi 0,00001 sek.? A. 1 MHz B. 100 khz C Hz 11. Warto amplitudy napicia sinusoidalnego wynosi 200 V. Jaka jest warto skuteczna napicia? A. 200 V B. 400 V C. 141,8 V 12. Napicie midzyszczytowe sinusoidalnego napicia zmiennego wynosi 678 V. Ile wynosi warto skuteczna tego napicia? A. 340 V B. 240 V C. 680 V 13. Siła elektromotoryczna ogniwa wynosi 1,5 V. Oporno wewntrzna ogniwa wynosi 0,1 oma. Z ogniwa pobieramy prd 1 A. Jakie bdzie napicie na zaciskach ogniwa? A. 1.5 V B. 1 V C. 1,4 V

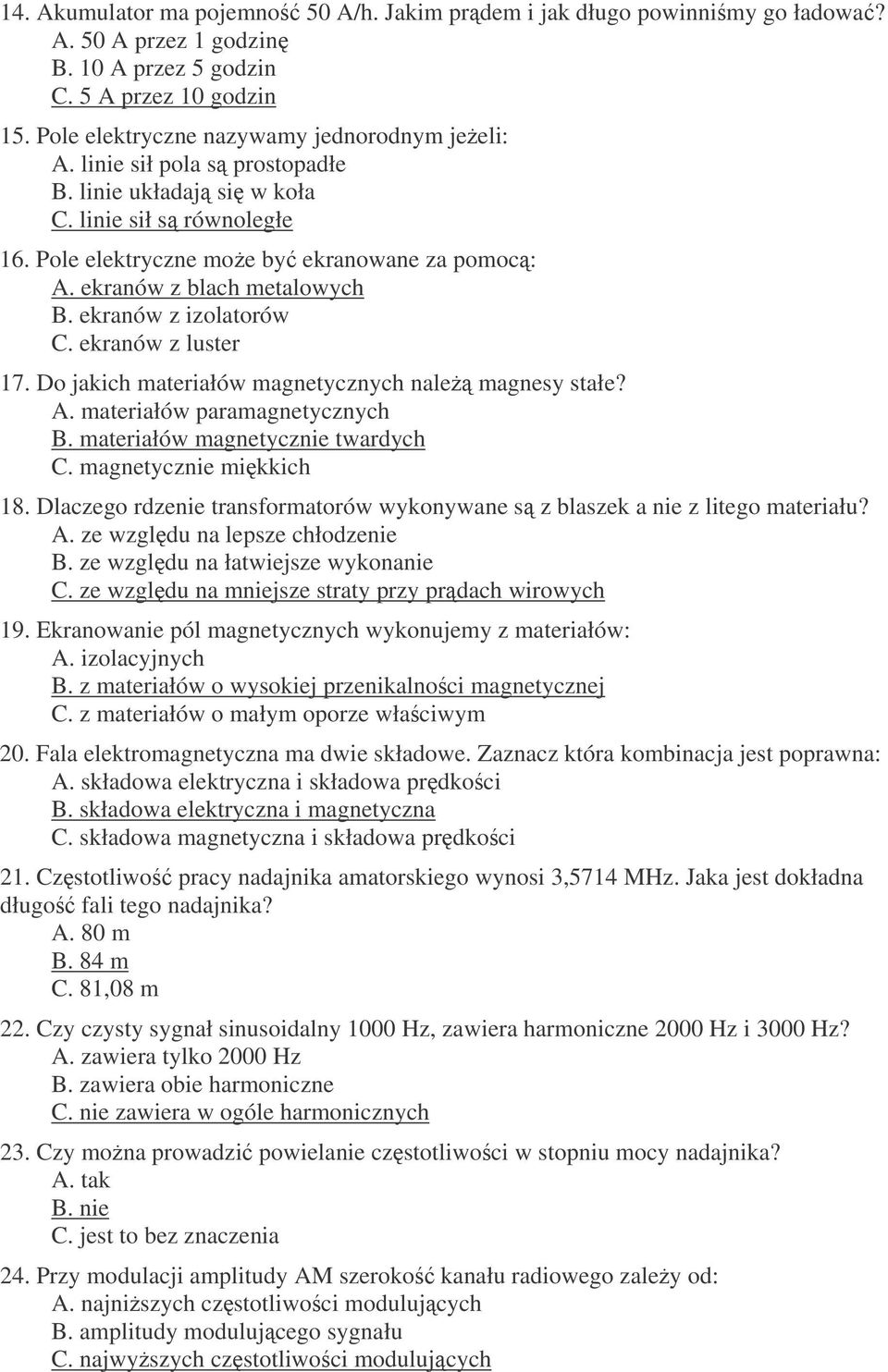

17 14. Akumulator ma pojemno 50 A/h. Jakim prdem i jak długo powinnimy go ładowa? A. 50 A przez 1 godzin B. 10 A przez 5 godzin C. 5 A przez 10 godzin 15. Pole elektryczne nazywamy jednorodnym jeeli: A. linie sił pola s prostopadłe B. linie układaj si w koła C. linie sił s równoległe 16. Pole elektryczne moe by ekranowane za pomoc: A. ekranów z blach metalowych B. ekranów z izolatorów C. ekranów z luster 17. Do jakich materiałów magnetycznych nale magnesy stałe? A. materiałów paramagnetycznych B. materiałów magnetycznie twardych C. magnetycznie mikkich 18. Dlaczego rdzenie transformatorów wykonywane s z blaszek a nie z litego materiału? A. ze wzgldu na lepsze chłodzenie B. ze wzgldu na łatwiejsze wykonanie C. ze wzgldu na mniejsze straty przy prdach wirowych 19. Ekranowanie pól magnetycznych wykonujemy z materiałów: A. izolacyjnych B. z materiałów o wysokiej przenikalnoci magnetycznej C. z materiałów o małym oporze właciwym 20. Fala elektromagnetyczna ma dwie składowe. Zaznacz która kombinacja jest poprawna: A. składowa elektryczna i składowa prdkoci B. składowa elektryczna i magnetyczna C. składowa magnetyczna i składowa prdkoci 21. Czstotliwo pracy nadajnika amatorskiego wynosi 3,5714 MHz. Jaka jest dokładna długo fali tego nadajnika? A. 80 m B. 84 m C. 81,08 m 22. Czy czysty sygnał sinusoidalny 1000 Hz, zawiera harmoniczne 2000 Hz i 3000 Hz? A. zawiera tylko 2000 Hz B. zawiera obie harmoniczne C. nie zawiera w ogóle harmonicznych 23. Czy mona prowadzi powielanie czstotliwoci w stopniu mocy nadajnika? A. tak B. nie C. jest to bez znaczenia 24. Przy modulacji amplitudy AM szeroko kanału radiowego zaley od: A. najniszych czstotliwoci modulujcych B. amplitudy modulujcego sygnału C. najwyszych czstotliwoci modulujcych

18 25. Ile razy jest skuteczniejsza emisja SSB w stosunku do nadawania AM? A. 5 razy B. 10 razy C. 16 razy 26. Modulacja cyfrowa FSK oznacza przesyłanie sygnału telegrafii maszynowej RTTY za pomoc: A. modulacji amplitudy B. modulacji fazy C. modulacji z przesuwem czstotliwoci 27. Moc wyjciow nadajnika FM podano w dbw i wynosi ona 13 dbw. Ile to jest w watach? (dla ułatwienia podajemy, e 10 dbw odpowiada 10 W) A. 5 W B. 130 W C. 20 W 28. Napicie na wejciu odbiornika na opornoci 50 om wynosi 10 V. Napicie to wzrosło do 100 V. O ile wzrosło napicie wyraone w db? A. o 10 db B. o 20 db C. o 40 db 29. Zasilacz nadajnika dostarcza do stopnia kocowego nadajnika napicie 500 V i prd 200 ma. Jaka jest sprawno energetyczna stopnia kocowego w % jeeli na wyjciu zmierzylimy moc PEP = 40 W? A. 50 % B. 40 % C. 60 % 30. Tolerancja wykonania opornika 1 kom wynosi 5 %. W jakich granicach zawiera si jego oporno? A. od 0,9 do 1,1 kom B. od 0,98 do 1,02 kom C. od 950 om do 1050 om 31. Spadek napicia na oporniku wynosi 100 V, przy prdzie 10 ma. Opornik jakiej mocy zastosujemy w tym miejscu? A. 0,125 W B. 1 W C. 0,5 W 32. Kondensator mikowy ma pojemno 6800 pf, i napicie pracy 500V. Czy mona go zastosowa w miejsce kondensatora 6,8 nf o napiciu pracy 250 V? A. tak mona B. nie mona C. mona, ale potrzebne s dwa takie kondensatory 33. W obwodzie prdu zmiennego przy tej samej czstotliwoci zmieniono kondensator 2200 pf na 22 nf. Ile razy zmniejszyła si zawada Xc? A. 2 razy B. 100 razy C. 10 razy

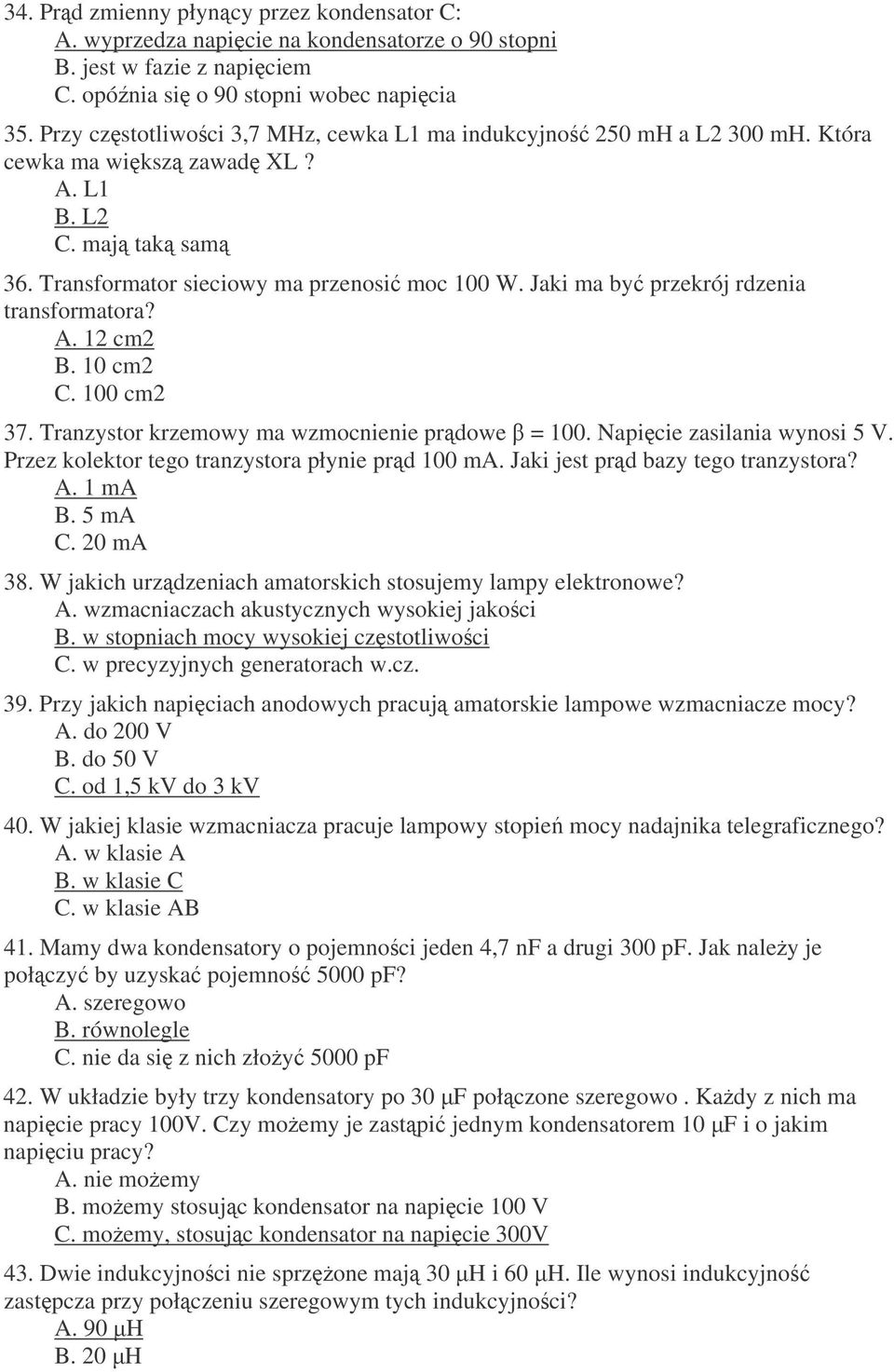

19 34. Prd zmienny płyncy przez kondensator C: A. wyprzedza napicie na kondensatorze o 90 stopni B. jest w fazie z napiciem C. opó nia si o 90 stopni wobec napicia 35. Przy czstotliwoci 3,7 MHz, cewka L1 ma indukcyjno 250 mh a L2 300 mh. Która cewka ma wiksz zawad XL? A. L1 B. L2 C. maj tak sam 36. Transformator sieciowy ma przenosi moc 100 W. Jaki ma by przekrój rdzenia transformatora? A. 12 cm2 B. 10 cm2 C. 100 cm2 37. Tranzystor krzemowy ma wzmocnienie prdowe = 100. Napicie zasilania wynosi 5 V. Przez kolektor tego tranzystora płynie prd 100 ma. Jaki jest prd bazy tego tranzystora? A. 1 ma B. 5 ma C. 20 ma 38. W jakich urzdzeniach amatorskich stosujemy lampy elektronowe? A. wzmacniaczach akustycznych wysokiej jakoci B. w stopniach mocy wysokiej czstotliwoci C. w precyzyjnych generatorach w.cz. 39. Przy jakich napiciach anodowych pracuj amatorskie lampowe wzmacniacze mocy? A. do 200 V B. do 50 V C. od 1,5 kv do 3 kv 40. W jakiej klasie wzmacniacza pracuje lampowy stopie mocy nadajnika telegraficznego? A. w klasie A B. w klasie C C. w klasie AB 41. Mamy dwa kondensatory o pojemnoci jeden 4,7 nf a drugi 300 pf. Jak naley je połczy by uzyska pojemno 5000 pf? A. szeregowo B. równolegle C. nie da si z nich złoy 5000 pf 42. W układzie były trzy kondensatory po 30 F połczone szeregowo. Kady z nich ma napicie pracy 100V. Czy moemy je zastpi jednym kondensatorem 10 F i o jakim napiciu pracy? A. nie moemy B. moemy stosujc kondensator na napicie 100 V C. moemy, stosujc kondensator na napicie 300V 43. Dwie indukcyjnoci nie sprzone maj 30 H i 60 H. Ile wynosi indukcyjno zastpcza przy połczeniu szeregowym tych indukcyjnoci? A. 90 H B. 20 H

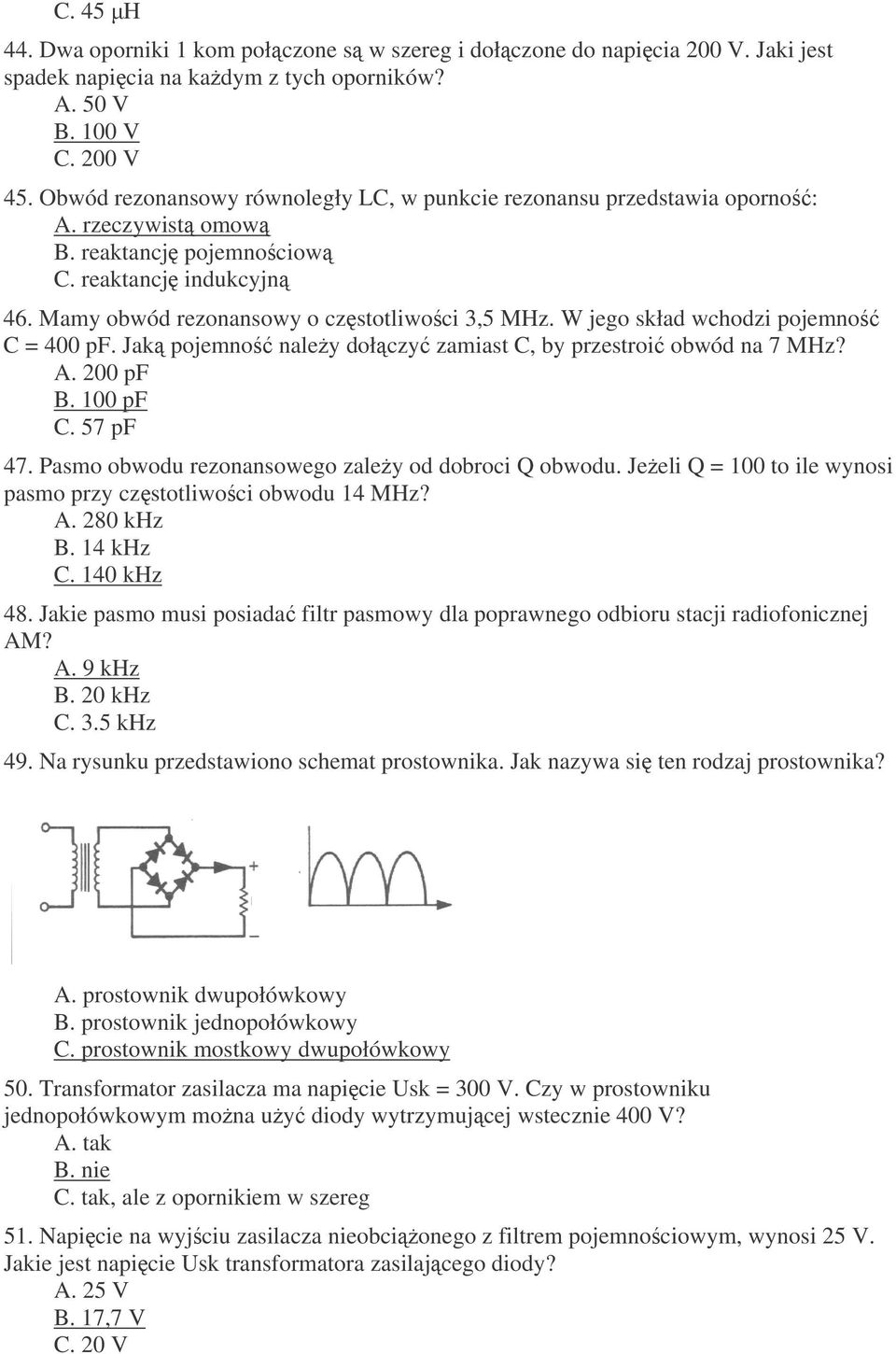

20 C. 45 H 44. Dwa oporniki 1 kom połczone s w szereg i dołczone do napicia 200 V. Jaki jest spadek napicia na kadym z tych oporników? A. 50 V B. 100 V C. 200 V 45. Obwód rezonansowy równoległy LC, w punkcie rezonansu przedstawia oporno: A. rzeczywist omow B. reaktancj pojemnociow C. reaktancj indukcyjn 46. Mamy obwód rezonansowy o czstotliwoci 3,5 MHz. W jego skład wchodzi pojemno C = 400 pf. Jak pojemno naley dołczy zamiast C, by przestroi obwód na 7 MHz? A. 200 pf B. 100 pf C. 57 pf 47. Pasmo obwodu rezonansowego zaley od dobroci Q obwodu. Jeeli Q = 100 to ile wynosi pasmo przy czstotliwoci obwodu 14 MHz? A. 280 khz B. 14 khz C. 140 khz 48. Jakie pasmo musi posiada filtr pasmowy dla poprawnego odbioru stacji radiofonicznej AM? A. 9 khz B. 20 khz C. 3.5 khz 49. Na rysunku przedstawiono schemat prostownika. Jak nazywa si ten rodzaj prostownika? A. prostownik dwupołówkowy B. prostownik jednopołówkowy C. prostownik mostkowy dwupołówkowy 50. Transformator zasilacza ma napicie Usk = 300 V. Czy w prostowniku jednopołówkowym mona uy diody wytrzymujcej wstecznie 400 V? A. tak B. nie C. tak, ale z opornikiem w szereg 51. Napicie na wyjciu zasilacza nieobcionego z filtrem pojemnociowym, wynosi 25 V. Jakie jest napicie Usk transformatora zasilajcego diody? A. 25 V B. 17,7 V C. 20 V

21 52. Wzmacniacz posiada wzmocnienie napiciowe 10 razy. Wyra to wzmocnienie w decybelach (db) A. 10 db B. 20 db C. 40 db 53. Wzmacniacz wysokiej czstotliwoci obciony obwodem rezonansowym jest: A. wzmacniaczem selektywnym B. wzmacniaczem szerokopasmowym C. wzmacniaczem akustycznym 54. Czy w wzmacniaczu mocy pracujcym idealnie liniowo, powstaj harmoniczne? A. tak B. nie C. tak ale małe 55. Na rysunku przedstawiono schemat detektora diodowego. Jak rol spełnia w nim kondensator C1? A. jest kondensatorem filtrujcym prdy w.cz. B. poprawia odtwarzanie wysokich tonów C. chroni słuchawki przed uszkodzeniem 56. Dlaczego do detekcji sygnałów telegrafii CW uywamy produkt detektora i pomocniczego generatora BFO? A. bo sygnał CW jest przerywany B. musimy wytworzy słyszalne dudnienia z niemodulowanym sygnałem CW C. bo sygnał CW jest słaby 57. Aby czytelnie odebra sygnał SSB, to przy odbiorze dolnej wstgi (LSB) sygnał odtwarzajcy fal non powinien by: A. poniej wstgi LSB B. powyej wstgi LSB C. w rodku LSB 58. Czy dyskryminator sygnału FM powinien reagowa na modulacj amplitudy sygnału FM? A. nie B. tak C. nie ma to znaczenia 59. Warunkiem wzbudzenia si generatora z obwodem rezonansowym jest: A. zastosowanie obwodu rezonansu szeregowego B. spełnienie warunku amplitudy i fazy C. zastosowanie ujemnego sprzenia zwrotnego

22 60. Na rysunku przedstawiono kilka układów generatorów. S one ponumerowane od 1 do 4. Wybierz pod która liter znajduj si poprawne nazwy generatorów zgodne z kolejnoci ich narysowania. A. Meissner, Hartley, Colpitts, Clapp B. Colpits, Hartley, Clapp, Meisner C. Clapp, Colpitts, Hartley, Meissner 61. Oscylator kwarcowy ma wysok stabilno czstotliwoci. Zawdzicza j: A. zasilaniu z stabilizowanego zasilacza B. zastosowaniu specjalnego tranzystora C. zastosowaniu rezonatora kwarcowego 62. Kwarce owertonowe to rezonatory kwarcowe pracujce na: A. czstotliwociach harmonicznych B. na czstotliwociach podstawowych C. na czstotliwociach pasoytniczych 63. Na rysunku przedstawiono schemat stabilizacji PLL w formie ponumerowanych ale nie opisanych bloków. Blok 2 to: 144 MHz 12,5 khz 12,5 khz ,2 MHz A. komparator B. dzielnik nastawny C. generator wzorca 64. Na rysunku przedstawiono schemat stabilizacji PLL w formie ponumerowanych ale nie opisanych bloków. Blok 3 to: 144 MHz 12,5 khz 12,5 khz ,2 MHz

23 A. dzielnik nastawny B. komparator C. wzmacniacz błdu 65. Na rysunku przedstawiono schemat stabilizacji PLL w formie ponumerowanych ale nie opisanych bloków. Blok 5 to: 144 MHz 12,5 khz 12,5 khz ,2 MHz A. dzielnik wzorca B. generator stabilizowany C. komparator 66. Na rysunku przedstawiono schemat stabilizacji PLL w formie ponumerowanych ale nie opisanych bloków. Blok 6 to: 144 MHz 12,5 khz 12,5 khz ,2 MHz A. komparator B. dzielnik nastawny C. wzmacniacz błdu 67. Na rysunku przedstawiono schemat blokowy odbiornika bezporedniego wzmocnienia z reakcj. Blok 1 to: A. detektor z reakcj B. wzmacniacz w. cz C. wzmacniacz akustyczny 68. Na rysunku przedstawiono schemat blokowy odbiornika bezporedniego wzmocnienia z reakcj. Blok 2 to:

24 A. wzmacniacz w. cz. B. wzmacniacz akustyczny C. detektor z reakcj 69. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego AM z pojedyncz przemian. Blok 2 to: ANT ARW A. wzmacniacz akustyczny B. mieszacz C. detektor AM 70. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego AM z pojedyncz przemian. Blok 3 to: ANT ARW A. filtr wejciowy B. wzmacniacz poredniej cz. C. heterodyna

25 71. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego AM z pojedyncz przemian. Blok 4 to: ANT ARW A. wzmacniacz akustyczny B. filtr wejciowy C. detektor AM 72. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego AM z pojedyncz przemian. Blok 6 to: ANT ARW A. filtr wejciowy B. wzmacniacz akustyczny C. heterodyna 73. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego AM, CW, SSB z podwójn przemian czstotliwoci. Blok 2 to: A. wzmacniacz akustyczny B. I mieszacz C. filtr przełczany II p.cz. 74. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego AM, CW, SSB z podwójn przemian czstotliwoci. Blok 3 to:

26 A. BFO B. wzmacniacz I poredniej cz. C. heterodyna 75. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego AM, CW, SSB z podwójn przemian czstotliwoci. Blok 4 to: A. wzmacniacz akustyczny B. BFO C. II mieszacz 76. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego AM, CW, SSB z podwójn przemian czstotliwoci. Blok 5 to: A. II heterodyna stała B. wzmacniacz akustyczny C. detektor AM CW SSB 77. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego AM, CW, SSB z podwójn przemian czstotliwoci. Blok 6 to: A. filtr przełczany II p.cz. B. wzmacniacz akustyczny

27 C. II heterodyna stała 78. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego AM, CW, SSB z podwójn przemian czstotliwoci. Blok 7 to: A. BFO B. wzmacniacz II poredniej cz. C. detektor AM, CW, SSB 79. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego AM, CW, SSB z podwójn przemian czstotliwoci. Blok 8 to: A. wzmacniacz akustyczny B. wzmacniacz w.cz. C. detektor AM, CW, SSB 80. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego AM, CW, SSB z podwójn przemian czstotliwoci. Blok 10 to: A. wzmacniacz akustyczny B. BFO C. detektor AM, CW, SSB 81. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego AM, CW, SSB z podwójn przemian czstotliwoci. Blok 11 to:

28 A. I heterodyna strojona B. wzmacniacz akustyczny C. detektor AM 82. Na rysunku przedstawiono schemat blokowy odbiornika homodynowego CW i SSB, na jedno pasmo amatorskie. Blok 2 to: A. wzmacniacz akustyczny B. filtr wejciowy C. mieszacz zrównowaony 83. Na rysunku przedstawiono schemat blokowy odbiornika homodynowego CW i SSB, na jedno pasmo amatorskie. Blok 3 to: A. heterodyna B. wzmacniacz akustyczny C. filtr wejciowy 84. Na rysunku przedstawiono schemat blokowy odbiornika homodynowego CW i SSB, na jedno pasmo amatorskie. Blok 4 to:

29 A. filtr wejciowy B. wzmacniacz akustyczny C. heterodyna 85. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego FM na pasmo 144 MHz z podwójn przemian czstotliwoci, pracujcego w kanałach fonicznych, stabilizowany kwarcami. Blok 1 to: A. wzmacniacz w,cz. B. wzmacniacz akustyczny C. detektor FM 86. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego FM na pasmo 144 MHz z podwójn przemian czstotliwoci, pracujcego w kanałach fonicznych, stabilizowany kwarcami. Blok 3 to: A. wzmacniacz w.cz. B. wzmacniacz I poredniej cz. 10,7 MHz C. I heterodyna 87. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego FM na pasmo 144 MHz z podwójn przemian czstotliwoci, pracujcego w kanałach fonicznych, stabilizowany kwarcami. Blok 4 to:

30 A. wzmacniacz akustyczny B. blokada szumów C. II mieszacz 88. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego FM na pasmo 144 MHz z podwójn przemian czstotliwoci, pracujcego w kanałach fonicznych, stabilizowany kwarcami. Blok 5 to: A. II heterodyna stała B. wzmacniacz II p.cz. 455 khz C. detektor FM 89. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego FM na pasmo 144 MHz z podwójn przemian czstotliwoci, pracujcego w kanałach fonicznych, stabilizowany kwarcami. Blok 6 to: A. detektor FM B. wzmacniacz akustyczny C. II heterodyna stała 90. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego FM na pasmo 144 MHz z podwójn przemian czstotliwoci, pracujcego w kanałach fonicznych, stabilizowany kwarcami. Blok 7 to:

31 A. wzmacniacz II p. cz. 455kHz B. wzmacniacz akustyczny C. detektor FM 91. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego FM na pasmo 144 MHz z podwójn przemian czstotliwoci, pracujcego w kanałach fonicznych, stabilizowany kwarcami. Blok 8 to: A. wzmacniacz akustyczny B. blokada szumów C. detektor FM 92. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego FM na pasmo 144 MHz z podwójn przemian czstotliwoci, pracujcego w kanałach fonicznych, stabilizowany kwarcami. Blok 9 to: A. wzmacniacz akustyczny B. blokada szumów C. II heterodyna stała 93. Na rysunku przedstawiono schemat blokowy odbiornika superheterodynowego FM na pasmo 144 MHz z podwójn przemian czstotliwoci, pracujcego w kanałach fonicznych, stabilizowany kwarcami. Blok 10 to:

32 A. I heterodyna kwarcowa B. wzmacniacz akustyczny C. detektor FM 94. Miar selektywnoci odbiornika jest szeroko pasma odbieranego przez odbiornik. Przy jakim poziomie od poziomu maksymalnego mierzymy selektywno? A. przy 10 db B. przy 6 db C. przy 12 db 95. Przy jakim stosunku sygnału do szumu mierzymy czuło odbiornika? A. przy 6 db B. przy 10 db C. przy 20 db 96. Na rysunku przedstawiono schemat blokowy nadajnika telegraficznego na jedno pasmo amatorskie. Blok 1 to: Klucz A. separator B. wzmacniacz mocy (PA) C. oscylator (VFO) 97. Na rysunku przedstawiono schemat blokowy nadajnika telegraficznego na jedno pasmo amatorskie. Blok 2 to: Klucz A. wzmacniacz mocy (PA) B. oscylator (VFO) C. separator

33 98. Na rysunku przedstawiono schemat blokowy nadajnika telegraficznego na jedno pasmo amatorskie. Blok 3 to: Klucz A. oscylator (VFO) B. wzmacniacz mocy (PA) C. filtr wyjciowy 99. Na rysunku przedstawiono schemat blokowy nadajnika telegraficznego na kilka pasm amatorskich z powielaniem czstotliwoci. Blok 2 to: Klucz 4. A. wzmacniacz sterujcy B. separator C. I powielacz x Na rysunku przedstawiono schemat blokowy nadajnika telegraficznego na kilka pasm amatorskich z powielaniem czstotliwoci. Blok 3 to: Klucz 4. A. wzmacniacz mocy (PA) B. I powielacz x2 C. oscylator (VFO) 101. Na rysunku przedstawiono schemat blokowy nadajnika telegraficznego na kilka pasm amatorskich z powielaniem czstotliwoci. Blok 4 to: Klucz 4.

34 A. wzmacniacz sterujcy B. filtr wyjciowy C. II powielacz x Na rysunku przedstawiono schemat blokowy nadajnika telegraficznego na kilka pasm amatorskich z powielaniem czstotliwoci. Blok 5 to: Klucz 4. A. wzmacniacz sterujcy B. I powielacz x2 C. oscylator (VFO) 103. Na rysunku przedstawiono schemat blokowy nadajnika telegraficznego na kilka pasm amatorskich z powielaniem czstotliwoci. Blok 6 to: Klucz 4. A. filtr wyjciowy B. wzmacniacz mocy (PA) C. II powielacz x Na rysunku przedstawiono schemat blokowy nadajnika telegraficznego na kilka pasm amatorskich z powielaniem czstotliwoci. Blok 7 to: Klucz 4. A. oscylator (VFO) B. filtr wyjciowy C. separator

35 105. Na rysunku przedstawiono schemat blokowy nadajnika SSB na dwa pasma amatorskie z wzbudnic 9 MHz. Blok 3 to: 9 MHz 3,5-14 MHz 3,5 MHz 3,5 MHz 3,5 MHz ,5 MHz 7. A. filtr pasmowy MHz B. wzmacniacz mocy (PA) C. VFO MHz 106. Na rysunku przedstawiono schemat blokowy nadajnika SSB na dwa pasma amatorskie z wzbudnic 9 MHz. Blok 4 to: 9 MHz 3,5-14 MHz 3,5 MHz 3,5 MHz 3,5 MHz ,5 MHz 7. A. wzmacniacz sterujcy B. filtr wyjciowy C. wzbudnica SSB 9 MHz 107. Na rysunku przedstawiono schemat blokowy nadajnika SSB na dwa pasma amatorskie z wzbudnic 9 MHz. Blok 5 to: 9 MHz 3,5-14 MHz 3,5 MHz 3,5 MHz 3,5 MHz ,5 MHz 7. A. wzmacniacz mocy (PA) B. mieszacz C. oscylator (VFO) MHz

36 108. Na rysunku przedstawiono schemat blokowy nadajnika SSB na dwa pasma amatorskie z wzbudnic 9 MHz. Blok 6 to: 9 MHz 3,5-14 MHz 3,5 MHz 3,5 MHz 3,5 MHz ,5 MHz 7. A. wzmacniacz mocy (PA) B. filtr wyjciowy C. mieszacz 109. Na rysunku przedstawiono schemat blokowy nadajnika SSB na dwa pasma amatorskie z wzbudnic 9 MHz. Blok 7 to: 9 MHz 3,5-14 MHz 3,5 MHz 3,5 MHz 3,5 MHz ,5 MHz 7. A. oscylator (VFO) MHz B. filtr wyjciowy C. filtr pasmowy MHz 110. Na rysunku przedstawiono schemat blokowy nadajnika UKF na pasmo 144MHz z powielaniem czstotliwoci kanałowego generatora kwarcowego 8 MHz. Blok 2 to: 8 MHz 24 MHz 72 MHz 144 MHz 144 MHz 144 MHz A. generator kwarcowy modulowany B. modulator C. I powielacz x3

37 111. Na rysunku przedstawiono schemat blokowy nadajnika UKF na pasmo 144MHz z powielaniem czstotliwoci kanałowego generatora kwarcowego 8 MHz. Blok 3 to: 8 MHz 24 MHz 72 MHz 144 MHz 144 MHz 144 MHz A. I powielacz x3 B. II powielacz x3 C. generator kwarcowy modulowany 112. Na rysunku przedstawiono schemat blokowy nadajnika UKF na pasmo 144MHz z powielaniem czstotliwoci kanałowego generatora kwarcowego 8 MHz. Blok 4 to: 8 MHz 24 MHz 72 MHz 144 MHz 144 MHz 144 MHz A. wzmacniacz mocy (PA) B. filtr wyjciowy C. II powielacz x Na rysunku przedstawiono schemat blokowy nadajnika UKF na pasmo 144MHz z powielaniem czstotliwoci kanałowego generatora kwarcowego 8 MHz. Blok 5 to: 8 MHz 24 MHz 72 MHz 144 MHz 144 MHz 144 MHz A. filtr wyjciowy B. III powielacz x2 C. modulator

38 114. Na rysunku przedstawiono schemat blokowy nadajnika UKF na pasmo 144MHz z powielaniem czstotliwoci kanałowego generatora kwarcowego 8 MHz. Blok 6 to: 8 MHz 24 MHz 72 MHz 144 MHz 144 MHz 144 MHz A. filtr wyjciowy B. wzmacniacz mocy (PA) C. II powielacz x Na rysunku przedstawiono schemat blokowy nadajnika UKF na pasmo 144 MHz z generatorem PLL. Blok 1 to: 144 MHz 144 MHz 144 MHz 144 MHz A. wzmacniacz mocy (PA) B. generator PLL C. modulator 116. Na rysunku przedstawiono schemat blokowy nadajnika UKF na pasmo 144 MHz z generatorem PLL. Blok 2 to: 144 MHz 144 MHz 144 MHz 144 MHz A. generator PLL B. modulator C. wzmacniacz sterujcy

39 117. Na rysunku przedstawiono schemat blokowy nadajnika UKF na pasmo 144 MHz z generatorem PLL. Blok 3 to: 144 MHz 144 MHz 144 MHz 144 MHz A. modulator B. wzmacniacz sterujcy C. generator PLL 118. Na rysunku przedstawiono schemat blokowy nadajnika UKF na pasmo 144 MHz z generatorem PLL. Blok 4 to: 144 MHz 144 MHz 144 MHz 144 MHz A. wzmacniacz mocy (PA) B. filtr wyjciowy C. modulator 119. Na rysunku przedstawiono schemat blokowy nadajnika UKF na pasmo 144 MHz z generatorem PLL. Blok 5 to: 144 MHz 144 MHz 144 MHz 144 MHz A. filtr wyjciowy B. wzmacniacz sterujcy C. modulator

40 120. Jak zmienia si oporno dipola półfalowego przy niskim zawieszeniu nad ziemi? A. nie zmienia si B. ronie C. maleje 121. Jak oporno falow ma pionowa antena wierfalowa? A. 36 om B. 75 om C. 50 om 122. W antenie dipolowej W3DZZ na pasma 80, 40, 20 metrów zastosowano trapy. Na jak czstotliwo musz by nastrojone? A. 10 MHz B. 7,05 MHz C. 14,1 MHz 123. Zysk anteny kierunkowej wyraony jest w dbi. Wzgldem jakiego ródła jest okrelony? A. dipola pomiarowego B. ródła izotropowego C. innej anteny kierunkowej 124. Jaka jest rónica pomidzy efektywn moc promieniowan e.r.p. a efektywn moc promieniowan izotropowo e.i.r.p? A. e.i.r.p. jest wiksze o 2,16 db od e.r.p. B. e.i.r.p. jest mniejsze o 2,16 db od e.r.p. C. nie ma rónicy 125. Antena kierunkowa na UKF w miejscu odbioru daje napicie 4 razy wiksze jak dipol półfalowy. Jaki ma zysk dbd? A. 6 dbd B. 4 dbd C. 12 dbd 126. Kabel koncentryczny wprowadza straty sygnału. Kabel przy czstotliwoci 150 MHz ma straty 12 db na 100 mtr. Długo kabla midzy anten a odbiornikiem wynosi 50 mtr. Ile razy napicie na wejciu odbiornika bdzie mniejsze ni w antenie? A. 4 razy B. 6 razy C. 2 razy 127. Jakie długoci fal zaliczamy do zakresu fal krótkich? A. od 100 m do 10 m B. od 80 m do 13 m C. od 160 m do 10 m 128. Do jakiej wysokoci sigaj najwysze warstwy jonosfery w lecie w dzie? A. do 200 km B. 450 km C. 100 km 129. O czym mówi podawana w prognozach propagacji czstotliwo MUF? A. o zakłóceniach odbioru B. o maksymalnej czstotliwoci do łcznoci na danej trasie C. o zaniku łcznoci w danym kierunku

41 130. Co to jest strefa martwa na falach krótkich? A. strefa bez odbioru leca pomidzy kocem fali przyziemnej a powrotem fali przestrzennej B. strefa bez odbioru z powodu duych zakłóce w miecie C. strefa w której brak odbioru z powodu interferencji fal przychodzcych z rónych kierunków 131. Łcznoci UKF na odbiciach meteorytowych polegaj na: A. wykorzystanie odbijania energii od meteorytów B. wykorzystania odbi od zjonizowanych upadkiem meteorytu górnych warstw atmosfery C. wykorzystaniem chmur meteorytów w kosmosie 132. Jakim przyrzdem moemy sprawdzi kształt napicia zmiennego w.cz. i wykry zniekształcenia sygnału? A. oscyloskopem B. miernikiem napicia C. słuchajc odbiornikiem

42 Bezpieczestwo pracy przy urzdzeniach elektrycznych i radiowych Dla wiadectw klasy A i C 1. Jakie dodatkowe zabezpieczenie, oprócz umieszczenia jej na bezpiecznej wysokoci, s zalecane dla anteny na terenowym QTH? A. nie s potrzebne dne dodatkowe zabezpieczenia B. wykonanie anteny z drutu miedzianego w igielicie C. zakaz przebywania pod anten podczas nadawania 2. Czy mona wykorzysta sie wodocigow jako uziemienie? A. tak B. jedynie po zbocznikowaniu wodomierza i upewnieniu si, e jest ona uziemiona C. nie, jest to zabronione 3. Sztuczne oddychanie wykonujemy zamiennie z masaem serca w stosunku: A. 30 ucini serca na dwa wdechy B. 20 ucini serca na cztery wdechy C. 15 ucini serca na sze wdechów 4. Podczas pracy z komputerem minimalne zalecane przerwy wynosz: A. co dwie godziny po 20 minut B. co godzin pi minut C. co trzy godziny po dziesi minut 5. Anteny odłczamy i uziemiamy w sytuacji gdy: A. koczymy prac i idziemy spa B. odchodzimy od stacji na czas dłuszy ni 15 minut C. odchodzimy od stacji na czas dłuszy ni godzin 6. Jakie oznaczenie na rkojeci narzdzia ma istotne znaczenie przy pracach elektrycznych? A. rodzaj zastosowanej izolacji B. nazwa producenta C. dopuszczalne napicie pracy 7. Czy uycie kabla koncentrycznego TV jest zasadne do budowy anteny nadawczej KF? A. nie ma adnego uzasadnienia dla takiego rozwizania B. tak, ale jedynie dla nadajników małej mocy C. tak, ale nadaje si tylko kabel w igielicie o odpowiedniej rednicy 8.Dlaczego stosuje si ograniczenia w przebywaniu (zamieszkaniu) w bezporednim ssiedztwie duych obiektów nadawczych radiowych i telewizyjnych? A. ze wzgldu na wyładowania atmosferyczne B. ze wzgldu na due natenie pola elektromagnetycznego mogce mie negatywny wpływ na zdrowie C. ze wzgldu na moliwo przewrócenia si masztu 9. Czy wolno wykonywa prace antenowe przy włczonym nadajniku? A. wolno, bez adnych ogranicze B. wolno, ale tylko przy małych mocach nadajnika C. kategorycznie nie wolno

43 10. Na polu antenowym mamy kilka anten na róne pasma. Czy mona regulowa nieczynne anteny, jeeli obok pracuje na podobnej antenie nadajnik KF? A. nie wolno B. mona C. mona, ale tylko gdy nadajnik ten pracuje z mał moc 11. Spełnienie jakich warunków konstrukcyjnych ogranicza przedostawanie si energii w.cz. niepodanymi drogami? A. dobre uziemienie i szczelno ekranowania B. filtrowany zasilacz C. odpowiedni przekrój kabla sieciowego 12. Czy le wykonany uziom moe by przyczyn szkodliwego promieniowania w.cz.? A. nie B. tak C. nie zawsze 13. Jakie niebezpieczestwo grozi, gdy trzymamy w rkach naładowany kondensator elektrolityczny? A. poraenie prdem elektrycznym B. nie ma adnego niebezpieczestwa C. implozja kondensatora 14. Czy zwarcie bateryjki o napiciu 9V (np. 6F22 nowej!) drutem o rednicy 0,4 mm moe by niebezpieczne? A. nie ma adnego zagroenia B. tak, moe spowodowa poar C. tak, moe spowodowa stopienie si drutu i poparzenie roztopionym metalem 15. Co naley zrobi przed rozpoczciem ładowania akumulatora samochodowego? A. zanotowa godzin B. wykrci korki wlewowe dla elektrolitu i ustawi właciwy prd ładowania C. uziemi prostownik 16. Czy kondensator elektrolityczny musi mie napicie pracy równe lub wiksze ni napicie wystpujce w układzie w jakim pracuje? A. napicie pracy kondensatora nie ma znaczenia B. napicie pracy kondensatora ma znaczenia tylko w niektórych typach układów C. koniecznie, gdy moe ulec zniszczeniu 17. Czy brak filtru przeciw zakłóceniowego na obwodzie zasilania sieciowego moe by przyczyn zakłóce w pracy urzdzenia? A. tak, ale tylko przy duej mocy B. zawsze, bez wzgldu na moc C. to nie ma znaczenia, rol filtru pełni transformator zasilacza 18. Jakie czynniki obniaj oporno elektryczn ciała człowieka? A. wilgo, powierzchnia dotyku, zmczenie, zranienia B. pora dnia, stan pogody, wiek C. klasa pracy urzdzenia, uszkodzona izolacja kabli, brak filtra w.cz. 19. Czy promieniowanie elektromagnetyczne w.cz. moe mie wpływ na zdrowie człowieka? A. nie B. tak C. nie, jeli uywamy specjalnego ubrania ochronnego

44 20. Czy sztuczne obcienie w postaci opornika bezindukcyjnego powinno by ekranowane? A. nie ma takiej potrzeby B. tak, zawsze powinno by ekranowane i uziemione w tym samym punkcie co radiostacja C. tylko w przypadku gdy wzmacniacz mocy nie jest właciwie dostrojony 21. Jaki wpływ maj opary powstajce podczas lutowania? A. s szkodliwe dla zdrowia. B. s nieszkodliwe dla zdrowia C. ich wpływ na zdrowie zaley od typu stosowanej lutownicy 22. Czy mona lutowa przewody miedziane uywajc zamiast kalafonii kwasu solnego? A. mona B. nie mona, miedz lutujemy wyłcznie przy uyciu kalafonii C. jest to dopuszczalne jedynie podczas lutowania przewodów o duej rednicy 23. Czy mona uruchomi urzdzenie po przeniesieniu z zimnego pomieszczenia do ciepłego? A. istnieje bezwzgldny zakaz B. mona, ale po odczekaniu pewnego czasu C. mona natychmiast, bez adnego ryzyka 24. Czy plastikowa obudowa urzdzenia QRP stanowi odpowiednie zabezpieczenie przed oddziaływaniem energii w.cz.? A. jest to wystarczajce zabezpieczenie przed energi w.cz. B. urzdzenia te uywa si głównie na terenowym QTH wic takie zabezpieczenie nie jest potrzebne C. nie stanowi adnego zabezpieczenia przed energi w.cz. 25. Czy klucz telegraficzny podłczony do radia powinien by połczony z mas radia i uziemiony? A. nie ma takiej potrzeby B. jest to decyzja radioamatora C. jest to bezwzgldna konieczno 26. Czy dopuszczalne jest uycie sieci CO (np. kaloryfera) do uziemienia radiostacji? A. tak B. tylko po upewnieniu si, e jest ona właciwie uziemiona C. nie 27. Jaki zapas mocy powinien mie zasilacz urzdze AM i FM przewidziany do cigłej bezawaryjnej pracy? A. 20% wicej B. 50% wicej C. 10 % wicej powyej mocy maksymalnej 28. Czy mona wykorzysta jako uziemienie rur instalacji gazowej? A. bezwzgldnie nie wolno B. wolno bez adnych ogranicze C. wolno jedynie w sytuacji, gdy nie dysponuje si innym uziemieniem

45 Bezpieczestwo pracy przy urzdzeniach elektrycznych i radiowych Dla wiadectw klasy A 1. Jaka jest prawidłowa kolejno połczenia urzdze? A. antena, uziemienie, zasilanie B. zasilanie, antena, uziemienie C. uziemienie, antena, zasilanie 2. Jakie działania naley podj, aby udzieli pomocy poraonemu prdem elektrycznym? A. wezwa lekarza, przeprowadza sztuczne oddychanie i masa z serca B. odłczy poraonego od prdu, przeprowadza masa serca i sztuczne oddychanie C. wezwa znajomych w celu prowadzenia wspólnej akcji ratowniczej 3. Pomieszczenie radiostacji oraz warsztatu radiowego powinno by wyposaone w nastpujce rodki ochrony ppo: A. rodki ganicze wymagane dla obiektów uytku publicznego B. koc ganiczy i ganic do gaszenia urzdze elektrycznych C. rodki ganicze wymagane dla obiektów uytku publicznego oraz koc ganiczy i ganic do gaszenia urzdze elektrycznych 4. Przewody zasilajce prdu stałego oznaczone s kolorami: A. ółty i czarny B. niebieski i czarny C. czerwony i czarny 5. Gorca obudowa powstaje gdy: A. le uziemiamy stacj, nie zapewnimy dopasowania anteny B. mamy niesprawny, niefiltrowany zasilacz C. przekroczymy moc radiostacji przy dobrze dopasowanej antenie i uziomie 6. Uszkodzonych tranzystorów nie powinno si otwiera, gdy: A. mona si pokaleczy B. zawieraj szkodliwe substancje, mogce spowodowa cikie zatrucie C. zawieraj tajemnice produkcji, których i tak nie jestemy w stanie wykorzysta 7. Narzdzia do prac elektrycznych powinny: A. charakteryzowa si estetyk wykonania B. posiada homologacj Ministerstwa Łcznoci C. posiada izolowane uchwyty z nadrukowan informacj o dopuszczalnym napiciu pracy np. 500 V 8. Przy oparzeniu prdem wysokiej czstotliwoci: A. schładzamy miejsce wod, a nastpnie wzywamy lekarza B. schładzamy wod, a nastpnie owijamy je opatrunkiem jałowym C. natychmiast kontaktujemy si z lekarzem 9. Na terenowym QTH uziemienie mona wykona: A. wbijajc uziom do ziemi jako osobne uziemienie dla swojej stacji B. podłczajc si do uziomu roboczego na słupie kratowym C. podłczajc si do uziomu w energetycznej szafie rozdzielczej 10. Uruchomienie nieznanego urzdzenia rozpoczyna si od:

46 A. włoenia wtyczki do kontaktu i przełczenia przełcznika B. podłczenia anteny i uziemienia C. sprawdzenia, czy ustawione jest właciwe napicie sieci oraz zainstalowany jest właciwy bezpiecznik 11. Czy radiostacj i urzdzenia pomocnicze mona podłcza do gniazd zasilanych z dwóch rónych faz? A. mona, nie ma adnych przeciwwskaza B. kategorycznie nie mona, grozi to zniszczeniem sprztu i poraeniem operatora C. mona, jeeli jednoczenie nie uywa si wszystkich urzdze 12. Po zakoczeniu pracy radiostacji naley: A. wyłczy zasilanie B. wyłczy zasilanie i uziemi anteny C. wyłczy zasilanie, uziemi anteny i odłczy uziemienie od radia 13. Podczas wieszania anteny na wysokociach naley: A. jedynie zapewni sobie pomoc innej osoby B. zapewni sobie pomoc innej osoby oraz stosowa sprzt ochronny C. zapewni sobie pomoc innej osoby, stosowa sprzt ochronny, stara si maksymalnie zabezpieczy osoby na dole przez ogrodzenie miejsc zagroonych link i zawieszenie tablic Na górze pracuj oraz zapewni łczno za pomoc radiotelefonów przenonych, aby prace wykona na komend pomagajcej nam osoby kiedy nie ma zagroenia dla innych ludzi 14. rodki ochrony osobistej przy pracy na wysokoci to: A. pas bezpieczestwa rkawice ochronne B. szelki bezpieczestwa wraz z podwójn link plus rkawice C. szelki bezpieczestwa z podwójn link plus lina asekuracyjna, kask i rkawice 15. Maszt antenowy postawiony na dachu powinien mie: A. odcigi B. atest słub technicznych i pozwolenie właciciela obiektu C. odcigi i uziemienie 16. Jaka powinna by rezystancja uziemienia radiostacji? A. 50 Omów B. zalenie od kabla antenowego: 50 lub 75 Omów C. pomidzy 10 a 1 Om, im mniejsza tym lepsza 17. Co naley robi w przypadku wystpienia poaru radiostacji A. odłczy zasilanie i wynie urzdzenie na zewntrz B. odłczy zasilanie, przykry urzdzenie kocem ganiczym lub inn gst tkanin utrudniajc dopływ tlenu, gasi poar C. odłczy zasilanie i uy do gaszenia ganicy proszkowej 18. Do gaszenia urzdze elektrycznych uywamy: A. ganic na dwutlenek wgla B. koców ganiczych i ganic proszkowych C. ganic halonowych 19. W momencie stwierdzenia poaru urzdzenia naley: A. zadzwoni po stra poarn B. wezwa kolegów i wspólnie przystpi do gaszenia C. odłczy urzdzenie od zasilania i przystpi do gaszenia
