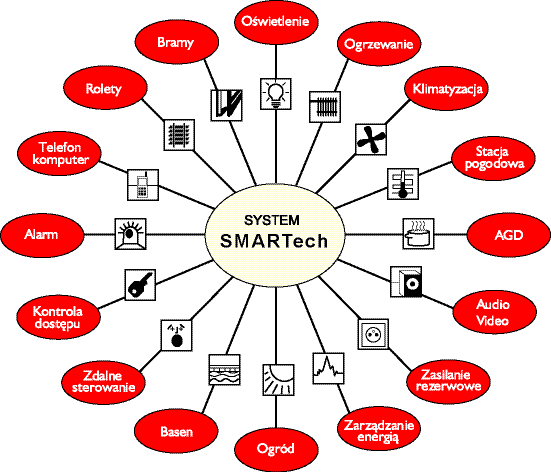

1 mieszkaj z klasą Poradnik SMARTech Zapraszamy do lektury Poradnika o Inteligentnych Domach. Pod adresem poradnik@smartech.pl czekamy na wszelkie Państwa pytania, wątpliwości i opinie. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 1

2 SPIS TREŚCI I Czym jest?... 5 Rzeczywistość lepsza niż wyobrażenia... 6 Dlaczego warto zainwestować w System Inteligentnego Domu?... 7 II Oświetlenie w Inteligentnym Domu Planujemy oświetlenie Oświetleniem możemy stworzyć niepowtarzalny nastrój Jak dobrze oświetlić dom lub mieszkanie? III Inteligentne przyciski Przycisk ułatwia życie Przykładowe funkcje inteligentnego przycisku Przycisk daje poczucie bezpieczeństwa IV Kontrola nad ogrzewaniem i klimatyzacją Na co warto zwrócić szczególną uwagę? Oszczędne ogrzewanie Sterowanie nadmuchowym systemem HVAC V Sterowanie roletami, karniszami, markizami, oknami VI Przydatne czujki ruchu, energii i pogody Bezpieczeństwo i oszczędność VII - Podstawowe możliwości systemów Inteligentnego Domu VIII - Zaawansowane możliwości Systemów KNX/EIB IX Ekonomiczne aspekty Inteligentnego Domu Ile kosztuje system Inteligentnego Domu? Jak można porównać koszty instalacji tradycyjnej z instalacją inteligentną? Jakie są oszczędności w użytkowaniu systemu KNX/EIB? X Bezpieczeństwo w Inteligentnym Domu Bezpieczna instalacja Pełna kontrola Inteligentne urządzenia sprzyjające bezpieczeństwu XI Prawdziwe kino w domu Sala kinowa Dobór sprzętu XII Domowe kino w pokoju ogólnym Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 2

3 Kino w pokoju ogólnym Co ma wspólnego z kinem domowym? XIII Multiroom i dystrybucja AV Co to jest Multiroom? Co to jest serwer AV? Ekran zamiast telewizora Niewidoczne głośniki Panele dotykowe XIV - Zaawansowana integracja z systemem Audio/Video Ekran dotykowy - pozbądź się zestawu pilotów Przykłady możliwości XV Ciekawostki Audio/Video i nie tylko Serwery Audio/Video wszystkie utwory i filmy dostępne w całym domu Emisja cyfrowej muzyki i filmów HD w całym domu Ekrany projekcyjne przezroczyste dla dźwięku Windy i uchwyty dla telewizorów i projektorów Głośniki ścienne, sufitowe i zewnętrzne Telewizory do łazienek, kuchni i tarasów Stacje dokujące do ipod-a Zabezpieczenia przed piorunem i zakłóceniami Fotele i kanapy dla domowego kina Automatyczne wanny Nietypowe oświetlenie - podświetlane maskownice przewodów Karnisze elektryczne Inteligentne łóżka masujące HotStone XVI Etapy realizacji Systemów Inteligentnego Domu XVII Funkcje i możliwości przycisków XVIII Przyciski i sterowniki systemu KNX/EIB XIX - Opis głównych urządzeń wykonawczych XX - Ile kosztują systemy Inteligentnego Domu? Przykładowa specyfikacja systemu KNX/EIB? Przykładowa specyfikacja na kino domowe i multiroom (najwyższej klasy) XXI Główne pytania klientów i projektantów XXII - Porównanie systemów Inteligentnego Domu Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 3

4 Systemy obecne w Polsce Możliwości systemów podstawowych Ograniczenia systemów podstawowych Możliwości Systemów klasy średniej Możliwości Systemów klasy Premium Ile kosztują systemy Inteligentnego Domu? Podział systemów inteligentnego budynku XXIII Wady i kruczki Systemów Inteligentnego Domu Wprowadzenie Wady systemów Możliwe oszczędności i tańsze zamienniki Kiedy nie warto stosować elementów instalacji "inteligentnej"? XXIV Sterowanie systemem KNX z iphone/ipada aycontrol iknix Iridium OpenRemote Inne rozwiązania Dlaczego warto wybrać system SMARTech? Pozostałe poradniki autora Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 4

5 I Czym jest? Obniż rachunki. Zadbaj o środowisko. Postaw na wygodę. Wybierz dom inteligentny. Coraz częściej w mediach, w rozmowie z klientem pojawia się termin budynku inteligentnego, przyjaznego, czyli jakiego? Skoro chcesz otrzymywać nasz poradnik, zdajesz sobie sprawę z tego, że dobry styl architektoniczny, ciekawy układ przestrzenny to połowa sukcesu. Wymagania domowników stale rosną, zależy im, by ich dom był użyteczny i funkcjonalny, nowoczesny i bezpieczny, dawał poczucie komfortu domownikom i ich... portfelom. Skąd czerpać inspirację dla takich aranżacji? Z inteligentnej przyszłości... Postaramy się przybliżyć Ci istotę Inteligentnego Domu. Co to właściwie jest i jakie są jego możliwości? Jakie przynosi korzyści i ułatwienia? Dlaczego warto w niego zainwestować? Na co dzień, przy każdej naszej realizacji, współpracujemy z architektami. Znamy więc ich potrzeby i wątpliwości oraz oczywiście potrzeby i wątpliwości klientów. Dlatego o Inteligentnym Domu opowiemy Ci z Twojej perspektywy. Pokażemy Ci, jak najlepiej wykorzystać szanse, jakie stwarza inteligentna technologia. Na początku zastanówmy się, na czym polega inteligencja domów? Dotychczasowe instalacje elektryczne sterujące oświetleniem, ogrzewaniem, roletami, sprzętem audio/video działały jako samodzielne i niezależne. Chęć poprawy komfortu życia i zapewnienia sobie i swoim najbliższym bezpieczeństwa, wymogło integrację wszystkich instalacji tak, by współpracowały ze sobą, działały razem i komunikowały się oraz - przede wszystkim - lepiej służyły domownikom. to po prostu integracja domowych instalacji tak, by można było nimi sterować z jednego przycisku/panelu w pokoju, zdalnie przez pilota, komputer lub internet. Jeśli istnieje wiele wejść do pomieszczenie i/lub wiele urządzeń, tradycyjna instalacja staje się Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 5

6 zbyt skomplikowana. Rozwiązaniem tego problemu jest instalacja inteligentna. Celem jest uzyskanie oszczędności energii, wzrost bezpieczeństwa domu i domowników, zwiększenie komfortu korzystania z coraz więkzej liczby instalacji domowych oraz wzrost estetyki (jeden przycisk/panel na ścianie wygląda ładniej, niż pięć z czego każdy inny od innej instalacji). Najpierw takie systemy stosowane były w biurowcach, gdzie oszczędność energii to priorytet, od 20 lat są coraz częściej stosowane w domach i mieszkaniach. Rzeczywistość lepsza niż wyobrażenia Nie potrafilibyśmy przekonać naszych klientów do idei Inteligentnych Domów, gdybyśmy sami nie wierzyli w jej słuszność. Któż z nas bowiem nie marzy o komfortowym, bezpiecznym i oszczędnym domu? Spróbuj i Ty wyobrazić sobie, że gdy wchodzisz do domu włącza się przyjemne oświetlenie, zasuwają się rolety i zasłony, w głośnikach już słychać Twoją ulubioną muzykę. Nie musisz nerwowo ustawiać poziomu światła lamp w salonie, gdy zaskoczy Cię wizyta gości - wystarczy nacisnąć jeden przycisk, aby uruchomić odpowiedni dla nich klimat: przyjęcie, romantyczna kolacja czy wieczór filmowy. Śpiesząc się rano do pracy nie myślisz o tym, czy zostawiłeś zapalone światło w sypialni. Po przekręceniu klucza w zamku włącza się system alarmowy, zamykają się rolety zewnętrzne, obniża się temperatura w pokojach, a niezgaszone lampy i sprzęt AV same się wyłączają. Po co zużywać tak cenną energię, skoro przez najbliższe godziny nie będzie Cię w domu? A gdyby woda z niedokręconego kranu miała zalać dom? System automatycznie zamknie dopływ wody i zadzwoni na Twój telefon komórkowy. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 6

7 Dlaczego warto zainwestować w System Inteligentnego Domu? Przyjemna wizja, prawda? A to dopiero początek. Możliwości Inteligentnego Domu są ograniczone jedynie przez naszą wyobraźnię. Każdy Twój pomysł, każdą potrzebę będziesz w stanie zrealizować dzięki Twojemu poczuciu smaku, Twojej wyobraźni i dzięki najnowszej technologii. O techniczne szczegóły projektu się nie martw bierzemy to na siebie. Niekwestionowanym argumentem zastosowania inteligentnych instalacji jest zwiększenie wygody oraz komfortu użytkownika. Obecność systemu można dostrzec w każdej części obiektu mieszkalnego. Salon W salonie często organizujemy przyjęcia czy bankiety. Sceny świetlne stworzą odpowiedni nastrój oraz klimat - wystarczy popuścić wodze fantazji, aby stworzyć w domu niepowtarzalną atmosferę odpowiednią do danej sytuacji np. przyjęcie, oglądanie TV, czytanie, romantyczna kolacja. Po naciśnięciu wybranego klawisza przycisku umieszczonego na ścianie, rolety się opuszczają, zapalają wybrane lampy, a z głośników zaczyna płynąć ulubiona muzyka. Siedząc wygodnie w fotelu możemy sterować lampami, grzejnikami, żaluzjami i sprzętem audio video przy pomocy jednego pilota, a gdy zadzwoni telefon, system automatycznie ściszy TV. Korytarz Miejsce często uczęszczane w różnych porach dnia, dlatego ważne jest, żeby było odpowiednio oświetlone. Dzięki Systemowi Inteligentnego Domu nie stanowi to problemu. Odpowiednio ustawiona czujka ruchu nie pozwoli na zgaszenie światła, gdy znajdujemy się w środku. Uczyni to w odpowiednim czasie, gdy opuścimy pomieszczenie. Do zamarznięcia grzejnika nie dopuści czujnik, który w przypadku spadku temperatury przestawi zawór tak by woda nie zamarzła. Dodatkowo za pomocą odpowiednio zaprogramowanego przycisku możemy sterować urządzeniami w innych pomieszczeniach. Np. zdefiniowany odpowiednio przycisk może wyłączać oświetlenie w całym budynku, obniżać temperaturę we wszystkich pomieszczeniach i odcinać prąd we wszystkich gniazdkach elektrycznych. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 7

8 Kuchnia Miejsce w którym obecność KNX jest nadzwyczaj przydatna. Połączona zwykle z jadalnią. Praktyka pokazuje, że takie rozwiązanie jest rozsądne i ma bardzo dużo zalet. To doskonałe miejsce do tego by zainstalować w nim dużą liczbę lamp wiszących czy linowych umieszczonych pod szafkami. Gniazdka elektryczne należą do najczęściej wykorzystywanych elementów wyposażenia elektrycznego w kuchni. W przykładowej instalacji KNX mają one charakter inteligentny. Sprzężone z magistralą mają możliwość uruchamiania i wyłączania dowolnych urządzeń AGD i RTV o określonej porze lub w wyniku zdefiniowanego wcześniej zdarzenia. Żaluzje sterowane są za pomocą sterownika żaluzji a do tego czujnik temperatury. Wszystko łatwe oraz przejrzyste w obsłudze za pomocą poczwórnych przycisków umieszczonych w odpowiednich miejscach kuchni. Pokój TV Autorskie projekty umożliwiają sterowanie zestawem TV bezpośrednio za pomocą systemu KNX. Wejście domownika może spowodować włączenie ulubionej muzyki czy pojawienie się na ekranie plazmowego telewizora ulubionego obrazu. Uruchomienie kina domowego spowoduje automatyczne opuszczenie rolet czy żaluzji oraz dostosowanie mocy oświetlenia do preferowanej przez użytkownika w tym właśnie momencie. Bardzo przydatną funkcją jest system wielopokojowego nagłośnienia (Multiroom). Celem jego jest wykorzystanie jednego zestawu muzycznego za pomocą którego można dystrybuować sygnał do wielu pomieszczeń. Systemy te poprzez swoją uniwersalność stają się coraz bardziej popularne. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 8

9 Systemy KNX/EIB to oficjalny standard instalacji inteligentnych w Unii Europejskiej. Standard ten wypiera typowe instalacje elektryczne i wkrótce będzie codziennością. Urządzenia KNX/EIB produkowane są przez duże europejskie firmy jak np. ABB, BERKER, BOSCH, GIRA, HAGER, JUNG, MERTEN, MOELLER, SIEMENS. Dom wyposażony w instalację inteligentną jest bardziej komfortowy, bezpieczny i oszczędny, oraz ma większą wartość dla przyszłych nabywców. Porównanie możliwości instalacji tradycyjnej i inteligentnej Sterowanie oświetleniem z dowolnego punktu. Sceny (klimaty) świetlne. Wyłączanie światła przed pójściem spać lub przy wyjściu z domu. Automatyczne obniżanie temperatury po wyjściu z domu i przed pójściem spać (każdy 1 C to 7% oszczędności energii). Sterowanie roletą z dowolnego miejsca. Zamykanie rolet po wyjściu z domu lub po zmroku (aby nie można było obserwować domowników z zewnątrz). Możliwość przeróbki instalacji bez kucia ścian Możliwość integracji z alarmem (aby np. migały lampy w domu i w ogrodzie, gdy pojawi się intruz, co szybko płoszy złodzieja). Instalacja tradycyjna Nie Nie Nie Nie Nie Nie Nie Nie Instalacja inteligentna Tak Tak Tak Tak Tak Tak Tak Tak Zatem komfort, bezpieczeństwo i oszczędność - tak w skrócie możemy przedstawić korzyści, jakie niesie za sobą instalacja inteligentna. Bardziej szczegółowo omówimy je w kolejnych częściach naszego poradnika. W najbliższej opowiemy Ci o oświetleniu domu. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 9

10 II Oświetlenie w Inteligentnym Domu Wiesz już, że komfort, bezpieczeństwo i oszczędność - to korzyści, jakie płyną z instalacji Systemu Inteligentnego Domu. Dziś przedstawimy Ci ich odzwierciedlenie w przypadku oświetlenia. Jest to przecież jeden z jego najważniejszych elementów, tworzący odpowiedni nastrój do pracy, rozrywki, odpoczynku. Dlatego doskonale wiesz, jak istotne jest rozplanowanie oświetlenia już na etapie projektu domu. Możemy popuścić wodze fantazji i sprawnie stworzyć w domu niepowtarzalną atmosferę Planujemy oświetlenie Trzeba przemyśleć, jaką atmosferę pragnie mieć każdy domownik w każdym pomieszczeniu domu. Innego światła potrzebujemy w salonie, innego w sypialni, a jeszcze innego w pokoju, który służyć będzie pracy i skupieniu. pokoje dzienne W salonie potrzebujemy oświetlenia, które sprzyjać będzie wypoczynkowi i rozrywce. Powinno więc ono tworzyć przytulny nastrój do wspólnych spotkań z rodziną i przyjaciółmi. Jeśli źródła światła zasilane będą z różnych obwodów, będziemy mogli oświetlić osobno ściany, osobno wyeksponować światłem detale wnętrza czy fragmenty architektoniczne, takie jak np. podwieszany sufit czy półka z karton-gipsu. W ten sposób będziemy mogli wybrać rodzaj oświetlenia do każdej czynności, którą wykonujemy. W przypadku jadalni pamiętajmy o właściwie Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 10

11 oświetlonym stole i zawieszeniu lampy na takiej wysokości, by nie raziła siedzących przy stole domowników. Natomiast tworząc nastrój do wspólnych biesiad przed telewizorem, zwróćmy uwagę czy, nawet przyciemnione, światło nie odbija się od ekranu. Dobrym rozwiązaniem w pokojach dziennych są zatem lampy skierowane ku górze. Ciekawostką, z którą spotkaliśmy się podczas jednej z naszych realizacji, był zainstalowane wokół podwieszanego sufitu trzy różnokolorowe linie węża świetlnego. Dawało to bardzo ciekawy efekt! Warto wiedzieć, że wąż świetlny jest bardzo trwały do godzin nieprzerwanej pracy, zatem może być stosowany w mało dostępnych miejscach. Dostępny jest on w wielu kolorach, m.in. białym, turkusowym, żółtym, czerwonym, zielonym, niebieskim, co pozwala na tworzenie dowolnie zaprojektowanych linii dekoracyjnoświetlnych, w jednej chwili zmieniających całkowicie kolorystykę i klimat pomieszczenia. Ale kwestią oprogramowania nie będziemy Cię zanudzać... kuchnie W kuchni potrzebujemy jasnego oświetlenia, nawet jeśli pomieszczenie posiada duże okno. Posiłki przygotowujemy również po zmroku, a i zlewozmywak musi być dobrze oświetlony. Pamiętajmy o światłach, np. kilku punktach halogenowych, na każdym blatem roboczym. W mało dostępnych miejscach, jak głębokie szafki czy spiżarnie warto zamontować czujki jest to wygodne szczególnie podczas gotowania, gdy często mamy zabrudzone bądź zajęte czymś ręce, żeby samodzielnie przycisnąć włącznik. W kuchni również są elementy, które warte są podkreślenia. Porcelanowa zastawa, kryształowe kielichy pięknie wyeksponowane przez światło dadzą niebywały efekt dekoracyjny. sypialnie W sypialni potrzebujemy oświetlenia z różnych obwodów. Innego światła wymagamy przebierając się w koszulkę nocną, innego, gdy chcemy poczytać przed snem. Dlatego każdy punkt świetlny powinien być niezależny od oświetlenia ogólnego. Powinniśmy przewidzieć również jasne światło przy toaletkach, gdzie domownik (a raczej pani domu) wykonywać będzie poranny makijaż. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 11

12 Nie zapominajmy również o oświetleniu nastrojowym w sypialni jest ono niezbędne. Możemy więc podświetlić ciekawe elementy lub w lampie głównej zamontować ściemniacz. łazienki Oświetlenie musi być bezpieczne. Musisz wiedzieć, że inteligencja naszego domu polega również na tym, że urządzenia sterujące oświetleniem pracują w obwodach o bezpiecznym napięciu 24V lub wykorzystują fale radiowe/podczerwone. Bez obaw o porażenie prądem możesz więc w projekcie umieść włącznik obok wanny czy prysznica. Światło musi być naturalne czyste i jasne, ale nie za ostre. Zwróćmy uwagę również na to, żeby oświetlenie z lamp skierowanych ku dołowi, nie odbijało się od lśniącej glazury, terakoty i luster. W tym celu możemy wykorzystać specjalne pierścienie rozpraszające światło. gabinety, pokoje do pracy Podczas intensywnej pracy np. przy komputerze nie zauważamy łagodnych zmian oświetlenia. Nasz organizm reaguje, gdy światło jest już wyraźnie słabsze. Nawet wówczas zajęci pracą nie wstajemy, aby włączyć światło. Naszym oczom szkodzi praca przy słabym oświetleniu, nawet gdy sami jeszcze nie stwierdzamy, że jest za ciemno. Dlatego bardzo dobrym rozwiązaniem jest zastosowanie czujnika oświetlenia miejsca pracy, który dba o utrzymanie stałego poziomu jasności. Doskonale sprawdza się on podczas pochmurnych dni, gdy raz jest jasno, a raz ciemno. Oświetleniem możemy stworzyć niepowtarzalny nastrój Doskonale zdajesz sobie sprawę z tego, jak wiele różnych punktów świetlnych potrzebuje pomieszczenie. Opisaliśmy oświetlenie ogólne tła, wybranego fragmentu wnętrza czy oświetlenie konkretnego detalu. Oświetlenie może być więc funkcjonalne lub dekoracyjne, może również tworzyć nastrój... Większość lamp w domu włączana jest na pełną moc. W niektórych pomieszczeniach warto jednak zaproponować dodatkowe ściemnianie lamp (np. w korytarzu między sypialnią a łazienką, aby w nocy światło nie oślepiało zaspanego domownika). Ściemniacz pozwala Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 12

13 płynnie regulować natężenie wybranego obwodu oświetlenia w pomieszczeniach. W pokojach reprezentacyjnych (np. w salonie) warto zaprogramować kilka scen (nastrojów) oświetleniowych. A co to są sceny świetlne? Scena świetlna to kilka lamp włączonych równocześnie, każda z indywidualną mocą. Przed wizytą gości naciskamy klawisz Goście. W jednej chwili zapalamy wtedy kilka lamp, a gasimy inne. Podczas wizyty gości zaplanowaliśmy kolację, włączamy więc scenę Kolacja. A gdy po kolacji goście wyszli i zostajemy sami, włączamy scenę Relaks - jednym przyciskiem zmieniamy "nastrój" z ogólnego na romantyczny. Zwróć uwagę, że System Inteligentnego Domu do sceny świetlnej zintegruje także inne instalacje: jednocześnie zasłoni rolety w oknie, włączy nastrojową muzykę czy podwyższy temperaturę w pomieszczeniu, w którym za chwilę zaczniesz oglądać ciekawy film. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 13

14 Funkcjonalność tak. A co z wygodą? Dobrze. Wiemy, jak zaplanować oświetlenie w domu naszego klienta, jak stworzyć mu warunki do wypoczynku, pracy, zabawy. Ale co z tym wspólnego ma? Czym tradycyjna instalacja oświetlenia różni się od tej inteligentnej? Otóż pamiętajmy te wszystkie funkcjonalne punkty świetlne rozsiane po całym domu, to całe oświetlenie tła, dekoracji i podświetlane szczegóły, te sceny świetlne i ściemniacze tym wszystkim nasz klient będzie musiał sterować. Jeśli w pomieszczeniu zaprojektujemy kilka lamp, do tego rolety, termostaty, a na dodatek zastosujemy kilka scen świetlnych, nie możemy skazać naszego klienta do sterowania tym wszystkim za pomocą standardowych włączników. Po kilku latach może w końcu zapamięta, który wyłącznik czym steruje, ale po co ma tyle czekać? Możemy zaproponować mu całkiem proste, a wyjątkowo komfortowe rozwiązanie. Jakie? W następnej części poradnika przekonamy Cię o zaletach inteligentnych przycisków. Przykłady gdy dziecko boi się przejść wieczorem z salonu do pokoju na piętrze (lub z pokoju do kuchni na parterze) może nacisnąć jeden przycisk i zapalą się lampy na całej jego drodze (korytarz, schody, pokój) w przypadku pożaru wszystkie światła są włączane, aby ułatwić ewakuację pod nieobecność mieszkańców światła włączają się automatycznie symulując obecność sceny oświetleniowe (układy kilku wybranych lamp włączanych jednocześnie z różnym, zaprogramowanym poziomem mocy) np. kolacja, czytanie, wizyta gości. automatyczne włączanie światła na podjeździe i w garażu załączanie lamp zewnętrznych po zmroku i gaszenie w nocy załączanie oświetlenia w zależności od obecności Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 14

15 Jak dobrze oświetlić dom lub mieszkanie? Światło decyduje nie tylko o tym, jak widzimy otoczenie, ale również jak się w nim czujemy. Jak odbieramy dane wnętrze, czy ono ginie w mroku, czy zaprasza swoim światłem. Oświetlając własny dom czy mieszkanie warto podjąć trud właściwego doboru świateł. Niniejszy artykuł ma pomóc, w tym wcale nie prostym zadaniu. Kryteria doboru właściwego oświetlenia 1. Zastosowane lampy muszą dawać odpowiednią ilość światła Ta potrzebna ilość światła zmienia się jednak w zależności od czynności wykonywanych w pomieszczeniu. Np. do czytania wymagany jest poziom 300lx, a do czynności bardziej precyzyjnych, typu szycie, klejenie drobnych elementów 750lx. Z kolei odpoczynek, czy oglądanie telewizji powinno odbywać się przy znacznie mniejszej ilości światła, rzędu kilkunastu do kilkudziesięciu luksów. Wskazane jest zatem nie ograniczanie się do jednego punktu oświetlającego pokój, lecz w zależności do potrzeb stosowanie kilku osobno załączanych np. żyrandol, dodatkowa lampa do oświetlenie pośredniego, kinkiety i lampy stojące do oświetlenia miejscowego. 2. Światło musi być funkcjonalne Oznacza to takie zaprojektowanie rozmieszczenia punktów świetlnych, by spełniały swoje zadanie. Np. oświetlenie łazienki powinno być skoncentrowane na lustrze, bo tam wymagana jest największa precyzja przy makijażu czy de makijażu twarzy. W kuchni z kolei nie wystarczy jedno centralne światło, bo stojąc przy zlewie lub blacie, który zazwyczaj jest przy ścianie, swoją osobą zasłanialibyśmy je i miejsce swojej pracy mielibyśmy w cieniu. Dlatego też stosuje się dodatkowe oświetlenie instalowane do wiszących szafek kuchennych. O funkcjonalności Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 15

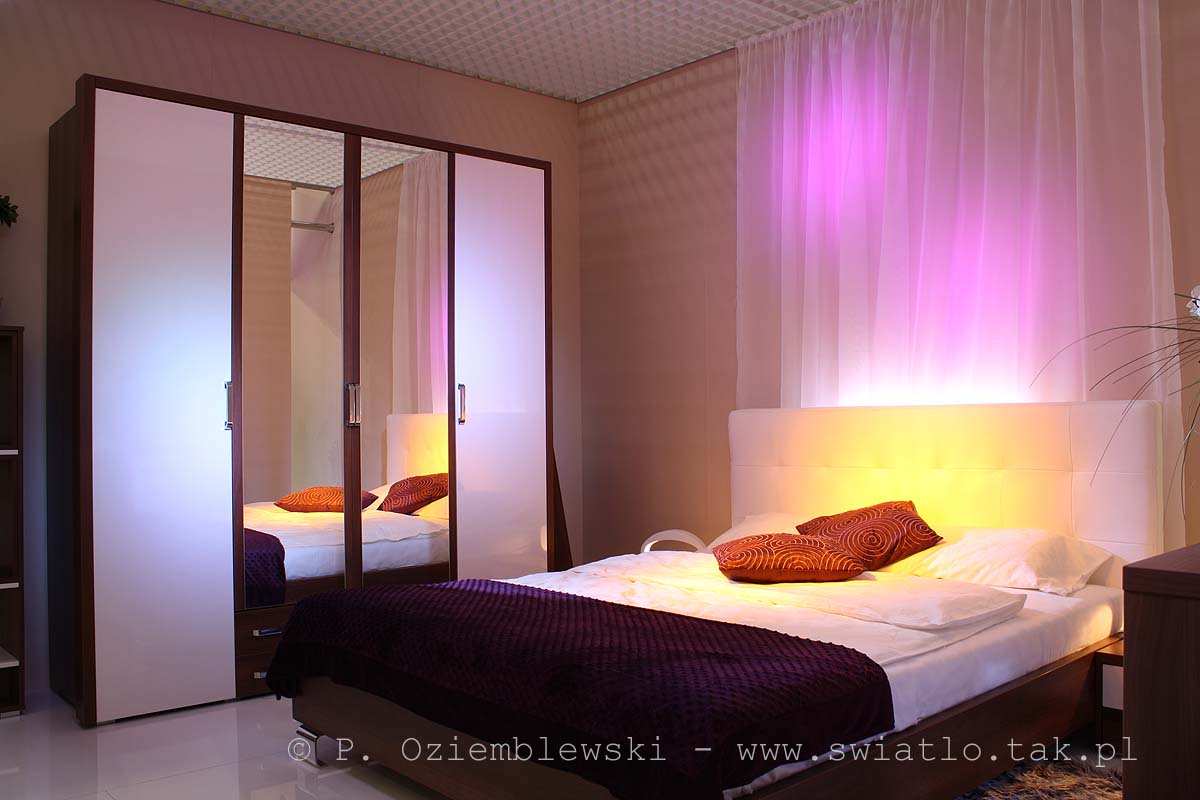

16 oświetlenia świadczy również możliwość jego sterowania. Obecnie możliwe jest wprowadzenie sterowania oświetlenia z pilota, zainstalowania detektorów ruchu, np. tak by zbliżając się do drzwi frontowych światło automatycznie zapalało się. Istnieją inteligentne oprawy, które jasność swojego świecenia dostosowują do ilości panującego oświetlenia dziennego. Rozwijająca się elektronika w coraz większym stopniu ułatwia życie człowieka. 3. Oświetlenie powinno być energooszczędne Na rynku oświetleniowym jest coraz więcej opraw wyposażanych w świetlówki, źródła światła dające ponad czterokrotnie więcej światła, niż tradycyjne żarówki (przy tej samej mocy lampy). Należy tu rozgraniczyć świetlówki z elektronicznym i standardowym układem zapłonowym. Te z elektronicznym i ciepłym zapłonem (zazwyczaj droższe) mogą śmiało być stosowane w gospodarstwie domowym prawie wszędzie. Natomiast przy używaniu, tych z zapłonem standardowym lub elektronicznym i zimnym zapłonem (zazwyczaj tańsze), należy pamiętać, że istnieje silny związek między trwałością źródła a częstotliwością jego załączeń. Powinny być zatem stosowane tylko tam, gdzie światło świeci się stosunkowo długo i rzadko się je włącza i wyłącza. 4. Forma opraw oświetleniowych Forma opraw oświetleniowych winna być dostosowana do aranżacji wnętrza, do stylu panującego w domu. Wzornictwo i stylistyka opraw oświetleniowych powinna harmonizować z klimatem stworzonym przez gospodarza domu. Jego dom jest przecież jego wizytówką. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 16

17 Biorąc powyższe pod uwagę, każde pomieszczenie powinniśmy rozpatrzyć pod kątem stworzenia oświetlenia trojakiego rodzaju: oświetlenia ogólnego, miejscowego i dekoracyjnego. W różnych pomieszczeniach inny rodzaj oświetlenia będzie dominujący lub okaże się, że w konkretnym wnętrzu będzie potrzeba stworzenia wszystkich trzech systemów oświetleniowych. Zawsze punktem wyjścia jest spełniana funkcja oświetlanej przestrzeni. Przede wszystkim trzeba dokładnie wiedzieć, co się chce osiągnąć. Wtedy można przystępować do właściwego doboru oświetlenia. Dodatkowa uwaga: Należy też pamiętać, że oświetlenie jest ściśle związane z zasilaniem i do każdego punktu oświetleniowego musi zostać doprowadzony przewód zasilający. Gdy przeprowadzamy remont mieszkania warto się dobrze zastanowić, czy przy tej okazji nie powinniśmy poprowadzić dodatkowych przewodów, wyłączników lub dodać kilka gniazdek. A może zasilanie w wybranym gniazdku załączać wyłącznikiem przy wejściu do pokoju? Teraz już tylko od nas samych zależy jak będziemy się czuć w naszych domach. Troska o odpowiednie oświetlenie, to również dbanie o nasze zdrowie. Autorem tego artykułu jest Przemysław Oziemblewski, członek Polskiego Komitetu Oświetleniowego, redaktor serwisu internetowego Światło i oświetlenie autor ebooka Jak dobrze oświetlić dom lub mieszkanie? dostępnego na stronie: Więcej informacji o oświetleniu domu można otrzymać zapisując się na darmowy kurs, na stronie Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 17

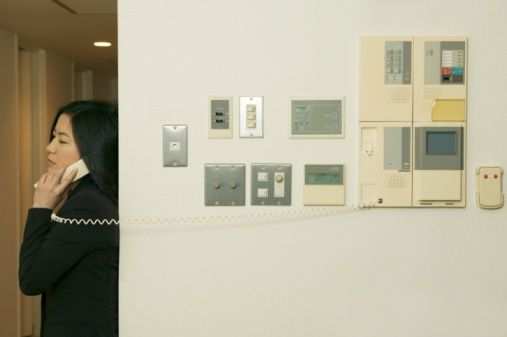

18 III Inteligentne przyciski W poprzedniej części naszego poradnika zaplanowaliśmy oświetlenie w domu. Teraz skupimy się na sterowaniu nim w sposób łatwy i nie ingerujący w aranżację pomieszczenia, a nawet jeśli, to ingerencja ta przyniesie jedynie pozytywne skutki. Wyobraź sobie pokój, w którym mamy kilka lamp (także te z regulacją mocy), rolety, termostaty, a na dodatek stosujemy kilka scen świetlnych. Wszystko pięknie oświetlone, wszystko funkcjonalne i niezbędne do właściwego użytkowania domu. A teraz spójrz oczyma wyobraźni na ścianę np. przy drzwiach. Wygląda jak ekspozycja w salonie oświetleniowym. Poziomo, pionowo, na skos wszędzie mnóstwo włączników, przełączników, pokręteł i przycisków. Jak dojść do tego, co czym steruje? Zgodnie ze starym porzekadłem Gdy się człowiek spieszy, to się diabeł cieszy, możemy być pewni, że gdy dziecko zapomni legitymacji szkolnej, leżącej gdzieś w pokoju, wpadając jak bomba do pomieszczenia, dwukrotnie zasunie rolety, włączy oświetlenie zdjęcia ślubnego rodziców i może za trzecim razem zapali górne oświetlenie, które pomoże mu w zlokalizowaniu pozostawionego dokumentu. Włączniki, wyłączniki, sterowniki rolet, termostat, domofon... można się pogubić. Tradycyjne wyłączniki nie dość, że nie mają pól opisowych - ich funkcje zatem musimy zapamiętać - to jeszcze każdy odpowiada za coś innego. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 18

19 A co powiesz na taką opcję? Jeden przycisk mnóstwo możliwości. Estetyka, komfort, funkcjonalność... Przycisk ułatwia życie Specjalnie dla systemu Inteligentnego Domu opracowane zostały bardzo estetyczne i funkcjonalne przyciski wieloklawiszowe. Są one dostępne w kilkudziesięciu typach i kolorach, tak, by idealnie wpasowały się nie tylko w potrzeby, ale również w wystrój wnętrza, który zaplanujesz. Spójrz jednym klawiszem możemy stworzyć w pokoju niesamowity nastrój. Wyobraź sobie, że z niezapowiedzianą wizytą wpadają goście mamy w lodówce jakąś przekąskę, w barku czeka butelka dobrego wina, ale nastrój może stworzyć również wnętrze. Naciśnięciem jednego klawisza kolacja ściemnia się ogólne światło bądź zapalają się wyłącznie lampy dekoracyjne, zasłaniają się żaluzje, a z głośników leci cicho muzyka. Właściwe zaprogramowanie przycisków przez inżynierów instalujących system daje nieograniczone możliwości stworzenia dokładnie takiej atmosfery, jakiej domownik w danej chwili potrzebuje. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 19

20 Przykładowe funkcje inteligentnego przycisku Sterowanie zdalne Lampa sufit Dimm OFF Przycisk wyboru trybu pracy Lampa sufit Dimm ON Kinkiety Witryna Scena TV Wyłącz wszystko (OFF) Roleta dół Opis funkcji klawiszy Scena goście Termostat/ Wyświetlacz Taras Roleta góra Status LED Powyżej zostały zaprezentowane przykładowe funkcje klawiszy Sterowanie oświetleniem. Jeśli do klawisza przypisana jest jedna lampa to naciskając prawy brzeg klawisza włączamy (rozjaśniamy) ją, natomiast naciskając lewy brzeg - wyłączamy (ściemniamy). Jeśli do klawisza przypisane są dwie różne lampy (lub inne funkcje) to klawisz lewy i prawy niezależnie włącza i wyłącza daną lampę (lub funkcję) bez możliwości regulacji jasności. Sceny. Scenę uruchamiamy poprzez krótkie naciśnięcie brzegu danego klawisza. Jeśli chcemy ją wyłączyć, uruchamiamy inna scenę lub funkcję wyłącz wszystko. Sterowanie ogrzewaniem. Po naciśnięciu przycisku wyboru trybu pracy, naciskając lewy brzeg pierwszego klawisza zmniejszamy wartość zadanej temperatury, a zwiększamy ją naciskając prawy brzeg klawisza. Aby ustawić żądany tryb pracy, należy nacisnąć przycisk wyboru, a następnie naciskać lewy brzeg klawisza drugiego, aby wybrać tryb komfortowy lub prawy brzeg klawisza tryb oszczędny. Sterowanie roletami. Długie naciśnięcie prawego brzegu klawisza podnosi zupełnie roletę, lewego opuszcza ją. Krótkie naciśnięcie brzegu klawisza pozwala zatrzymać roletę na aktualnej wysokości. Sterowanie zdalne (podczerwień). Dzięki wbudowanemu w przycisk odbiornikowi na podczerwień istnieje możliwość zdalnego sterowania klawiszami z wykorzystaniem pilota. Pilot posiada dwa kanały (biały i niebieski), dzięki czemu możemy sterować dwoma przyciskami w jednym pomieszczeniu wystarczy przełączyć odpowiedni kanał. (Opcja ta nie występuje w przycisku 3 klawiszowym z termostatem). Przycisk wyboru trybu pracy. Uruchamia ustawienia termostatu, wyłącza diody LED i podświetla pola opisowe. Aby ustawić podświetlenie pól opisowych, należy nacisnąć przycisk wyboru, a następnie naciskać brzeg klawisza trzeciego. Wyświetlacz/Termostat. Pokazuje komunikaty o stanie załączenia interesującego nas urządzenia lub temperaturę czy tryb pracy ogrzewania. Status diody LED. Diody mogą pełnić funkcję światełka orientacyjnego lub funkcję stanu, gdy przez zmianę koloru informują o zadziałaniu urządzenia, czyli np. o załączeniu wybranej lamp Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 20

21 Przycisk daje poczucie bezpieczeństwa Mówiliśmy o komforcie, a co z bezpieczeństwem? Jednym klawiszem możemy wyłączyć wszystkie urządzenia w domu, zgasić lampy i włączyć system alarmowy. Nie istnieje więc zagrożenie pożaru po zostawieniu włączonego żelazka czy wyprowadzenia z równowagi sąsiadów głośną muzyką pozostawioną przez roztrzepanego nastolatka. Producenci urządzeń dla Inteligentnego Domu wiedzą, że ich klienci stawiają na komfort, bezpieczeństwo, ale również na estetykę wnętrz. Pozbyliśmy się ze ściany pajęczyny włączników, zastępując ją jednym sterownikiem - dobrze wiesz, jak ważne jest, by wszystkie elementy pomieszczenia pasowały do siebie. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 21

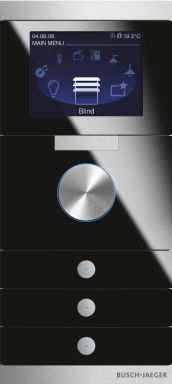

22 Decydując się na inteligentne przyciski, możemy wybierać ich kształty, kolory, sposób i materiał wykończenia tak, by najlepiej komponowały się z wystrojem wnętrza. Czy wiesz, że najnowsze przyciski są zainspirowane i wykonane z kryształów Swarovskiego? W ekskluzywnych wnętrzach, pełnych przepychu, ale i dobrego smaku komponują się wyśmienicie! Ale możemy Ci zaproponować i inne rozwiązania: ze stali szlachetnej, z drewna, z aluminium, w różnych kolorach i kształtach. Wszystko zależy od tego, w jakim stylu urządzisz dom. Opowiedz nam o tym pomożemy Ci wybrać odpowiedni element. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 22

23 Dostępne są również dotykowe ekrany LCD, stawiane zarówno na stole, montowane w ścianie, jak i bezprzewodowe. Ale o ich szerokich możliwościach opowiemy w dalszych częściach poradnika. Musisz bowiem wiedzieć, że za pomocą przycisków czy paneli dotykowych można sterować wszystkimi instalacjami w domu: oświetleniem, roletami, sprzętem audio/video, a także korzystać z nich do obsługi poczty elektronicznej, mieć podgląd z kamer rozmieszczonych wewnątrz i na zewnątrz domu, a także uzyskiwać przydatne informacje np. o pogodzie. Inteligentne przyciski zintegrowane są również z ogrzewaniem. Możemy zaprogramować na nich właściwą pomieszczeniu temperaturę, sterować nią, czy po prostu odczytywać z wyświetlacza, w który wyposażony jest przycisk. O korzyściach płynących z zintegrowanego systemu z ogrzewaniem opowiemy w następnej części. Warto bowiem, żebyś wiedział, że nie tylko przyczynia się to do poprawy komfortu życia, ale również - a może przede wszystkim - pozwala oszczędzać energię, co w sposób zauważalny wpłynie na budżet domowy. Na pewno więc docenisz tę zaletę i wiedzę na ten temat... Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 23

24 IV Kontrola nad ogrzewaniem i klimatyzacją Przyciski ścienne w Inteligentnym Domu, o których szerzej pisaliśmy w poprzedniej części, zdecydowanie poprawiają komfort użytkowania możliwości systemu. Są wieloklawiszowe, mają różne kształty i kolory, mogą być sterowane za pomocą pilota. Ponadto wyposażone są w termostaty i wyświetlacze, na których m.in. można odczytać wysokość temperatury w danym pomieszczeniu. Ogrzewanie to kolejny bardzo ważny element domu. Często projektując dom i jego instalacje skupiamy się na oszczędności, które może nam przynieść ekonomiczny sposób budowy. Rzadziej zastanawiamy się nad późniejszą eksploatacją i utrzymaniem budynku. Integracja ogrzewania z systemem Inteligentnego Domu w znacznym stopniu przyczynia się do oszczędności. Nakład energii utrzymany jest na maksymalnie niskim poziomie przy jednoczesnym utrzymaniu wysokiego komfortu. Strefy grzewcze Inteligentne sterowanie powoduje, że każde pomieszczenie może mieć indywidualną temperaturę (wymagamy różnych warunków w salonie, sypialni czy pokoju dziecięcym) niezależną od warunków zewnętrznych (dwa podobne w funkcji pokoje usytuowane w różnych częściach domu wymagają różnej ilości dostarczanego ciepła w różnych porach dnia, czego nie da się łatwo osiągnąć tradycyjnymi metodami). Możemy sterować każdym typem ogrzewania, także nadmuchowym (najtrudniejszym do kontroli) - powietrze podgrzewane przez kominek (lub piec) kanały rozprowadzają po całym domu. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 24

25 Czy można sterować ogrzewaniem także wtedy, gdy w domu są kaloryfery? Jak to się odbywa? Oczywiście, prawie każdy dom z systemem KNX/EIB ma grzejniki (kaloryfery). Sterowanie nimi odbywa się następująco: termostat w przycisku umieszczonym w danym pomieszczeniu mierzy temperaturę powietrza i jeśli jest ona inna, niż oczekiwana wysyała sygnał grzania/chłodzenia do modułu sterującego (tzw. aktor grzewczy). Moduł ten po prostu włącza prąd do siłownika, który otwiera zawór z wodą płynącą do danego grzejnika. Grzejnik zaczyna grzać, w pomieszczeniu robi się cieplej. Gdy temperatura osiągnie wartość oczekiwaną, termostat wysyła sygnał STOP. I tak przez cały czas, by domownicy mieli komfort (stałą temperatura) i oszczędności (nie za ciepło). Podobnie steruje się też klimatyzacją, wentylacją i nawilżaniem. Na co warto zwrócić szczególną uwagę? Jeżeli każdy z domowników jest poza domem, po co marnować energię cieplną? Gdy wyjdziemy, temperatura obniży się o kilka stopni w całym domu. Czy wiesz, że 1 st. C równa się 6% oszczędności energii? Automatyczne obniżenie temperatury w porze nocnej oraz w niezamieszkałych pomieszczeniach również zwiększa oszczędności. Pomyśl, jak szybko zwróci się inwestycja w system Inteligentnego Domu! Obecność funkcji logicznych w systemie pozwala np. włączyć podgrzewanie schodów wejściowych, gdy jest mróz i pada śnieg, by przeciwdziałać ich oblodzeniu i poślizgnięciu domowników. Czujniki ruchu i czujki otwarcia okna, będące elementami systemów bezpieczeństwa, o czym napiszemy później, mogą z kolei w określonym czasie służyć do sterowania oświetleniem i ogrzewanie. Otwarcie okna bowiem spowoduje obniżenie poziomu żądanej temperatury, a sygnał czujnika ruchu załącza oświetlenie. Jeśli w domu jest niewielka łazienka, z pewnością warto rozważyć ścianę z lustra, która optycznie powiększy pomieszczenie. I wtedy też przydatne okażą się cienkie folie grzewcze. Przyklejone pod lustrem skutecznie zapobiegają jego zaparowywaniu, a koszt 30 godzin podgrzewania wynosi zaledwie ok. 10 gr. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 25

26 Możemy także sterować dwoma rodzajami ogrzewania/klimatyzacji w pomieszczeniu np. grzejnikiem i klimatyzatorem z funkcją ogrzewania - system na podstawie temperatury zewnętrznej włączy albo grzejnik, albo klimatyzator tak, by dać poczucie komfort i oszczędzać energię. Potrzebne są do tego czujniki temperatury lub rozbudowane stacje pogodowe badające temperaturę, oświetlenie, nasłonecznienie, wiatr i opady deszczu czy śniegu. Ale o tych przydatnych urządzeniach opowiemy Ci w kolejnej części. Oszczędne ogrzewanie Po raz kolejny, podobnie jak w opisanych funkcjach w poprzednich częściach, przekonasz się, że system Inteligentnego Domu zwiększa poczucie komfortu i bezpieczeństwa, przynosząc do tego dodatkowe oszczędności. Zapamiętaj korzyści jakie płyną z integracji Inteligentnego Domu z ogrzewaniem. W typowej instalacji powstają straty energii wynikające ze zbędnego ogrzewania pomieszczeń. Dzięki niezależnej regulacji temperatury w każdym pomieszczeniu możemy zaoszczędzić dużo energii (ponad 30%, a nawet do 48%)! Przykłady Indywidualne nastawienie temperatury w różnych pomieszczeniach powoduje zwiększenie komfortu i przyczynia się do zdrowia domowników. Opuszczenie budynku przez domowników, powoduje obniżenie o kilka stopni temperatury w całym domu, co skutkuje oszczędnością energii (1 st C.=6% oszczędności energii). Automatyczne obniżenie temperatury w porze nocnej oraz w niezamieszkałych pomieszczeniach również zwiększa oszczędności. Dom jest wietrzony przed przybyciem domowników Klimatyzacja jest włączana jedynie, gdy ktoś jest w domu, aby nie marnować energii Możemy sterować także ogrzewaniem nadmuchowym. Powietrze podgrzane przez kominek (lub piec) kanały rozprowadzają po całym domu. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 26

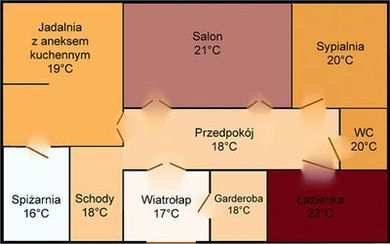

27 W typowej instalacji powstają straty energii wynikające ze zbędnego ogrzewania pomieszczeń. Dzięki niezależnej regulacji temperatury w każdym pomieszczeniu możemy zaoszczędzić dużo energii (ponad 30%, a nawet do 48%)! Poniżej prezentujemy rozliczenie energii po zainstalowaniu inteligentnych urządzeń w 80m 2 mieszkaniun w Warszawie. Wartość przedpłaty wskazuje koszty za rok poprzedni, jak widać po zainstalowaniu systemu KNX opłaty są dwa razy niższe! Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 27

28 Sterowanie nadmuchowym systemem HVAC Firma SMARTech Sp. z o.o. zrealizowała kilka systemów KNX sterujących nadmuchowym systemem HVAC (Heating, Ventilation, Air Conditioning) budynkach o powierzchni 2000m2 (biurowiec STOEN), oraz 700, 600 i 300m2 (domy prywatne). Każdy budynek podzielony jest na kilka(naście) stref klimatycznych. W każdej strefie można uzyskać niezależną temperaturę (ogrzewanie/klimatyzacja). System też dba o odpowiednią wilgotność powietrza (nawilżanie) i jego świeżość (wentylacja). Zastosowano ogrzewanie nadmuchowe kanałami powietrznymi z przepustnicami nad każdym pomieszczeniem. W zależności od zapotrzebowania kanałami tłoczone jest określone powietrze z siłą zależną od liczby pomieszczeń je wymagających. Otwarcie okna blokuje dla danego pomieszczenia dopływ powietrza z systemu HVAC, co ma wpływ na oszczędność energii grzewczej. Jeśli żadne pomieszczenie nie wymaga grzania lub chłodzenia załącza się wentylacja, a jeśli czujnik wilgotności wskazuje suche powietrze wentylacja z nawilżaniem. Termostaty są zintegrowane z przyciskami sterującymi oświetleniem. Z każdego termostatu można odczytać aktualną temperaturę w danym pomieszczeniu oraz nastawić temperaturę żądaną. Zakresy, w jakich porusza się temperatura w pomieszczeniach Termostat w każdym pomieszczeniu jest niezależnym sterownikiem wysyłającym sygnały o potrzebie grzania lub chłodzenia w przedziałach pokazanych poniżej. Jeśli użytkownik przestawi oczekiwaną temperaturę na inną niż 20stC poniższe przedziały przesuną się odpowiednio o przestawiony zakres. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 28

29 Wartości temperatur Grzanie w dzień Chłodzenie w dzień Grzanie w nocy Chłodzenie w nocy 16,0 17,0 18,0 19,0 20,0 21,0 22,0 23,0 24,0 25,0 26,0 Temperatura Wentylacja i nawilżanie Przy zerowej wartości (żadne pomieszczenie nie żąda grzania, ani chłodzenia) uruchamiana jest wentylacja I bieg do wszystkich pomieszczeń. W przypadku, gdy w tym samym czasie czujnik wilgotności wskazuje na suche powietrze załącza się dodatkowo nawilżanie. Otwarte okna Jeśli w danym pomieszczeniu jest otwarte okno sygnały z termostatów są blokowane i do pomieszczenia nie zostanie wprowadzone powietrze, co zapobiega stratom energii. Powyższe możliwości są dostępne w każdym pomieszczeniu. W budynku komercyjnym niektóre z nich są zablokowane (chłodzenie w nocy, swoboda w regulacji temperatury przez pracowników). Po godzinach pracy, oraz w weekendy i dni wolne od pracy utrzymywana jest temperatura obniżona o 6 C od ustawionej w pokoju. Godziny pracy jak również dni wolne ustalane są na centralnym zegarze. Na godzinę przed rozpoczęciem pracy następuje podwyższenie temperatur zadanych oraz ich obniżenie pod koniec pracy. Wszystkie temperatury są pokazywane na wizualizacji i można z niej również je zmieniać. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 29

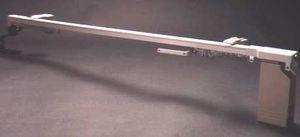

30 V Sterowanie roletami, karniszami, markizami, oknami Instalacja inteligentna pozwala na znacznie bardziej efektywne wykorzystanie możliwości sterowania roletami, żaluzjami, oknami, bramami. Sterowanie centralne i z dowolnego miejsca oraz możliwość zaprogramowania automatycznych zdarzeń, zapewniają komfort i bezpieczeństwo (np. jako symulacja obecności domowników). Po wyjściu domowników zamykają się rolety zewnętrzne, zasłony w pokojach podnoszą się, aby uniknąć nadmiernego zakurzenia, obniża się temperatura, wentylacja ustawia się na minimalną moc. Użytkownik zostanie poinformowany sygnałem ostrzegawczym o wykryciu niezamkniętego okna lub rolety antywłamaniowej. różnorodność możliwości zasłaniania okien Na polskim rynku występują produkty zasłaniające okna pozwalające zaspokoić różne potrzeby - karnisze na zwykłe zasłony, żaluzje poziome i pionowe, verticale, rolety zewnętrzne oraz wewnętrzne, plisy i duette, a także okna dachowe i ścienne. Wszystkimi nimi można sterować automatycznie dzięki wbudowanym silnikom. karnisze elektryczne Elektryczne karnisze pozwalają na zdalne, automatyczne przesuwanie zasłon. Zasłony można odsłaniać/zasłaniać całkowicie lub tylko do określonego miejsca. Możliwości te są przydatne do symulacji obecności mieszkańców oraz dla ich wygody. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 30

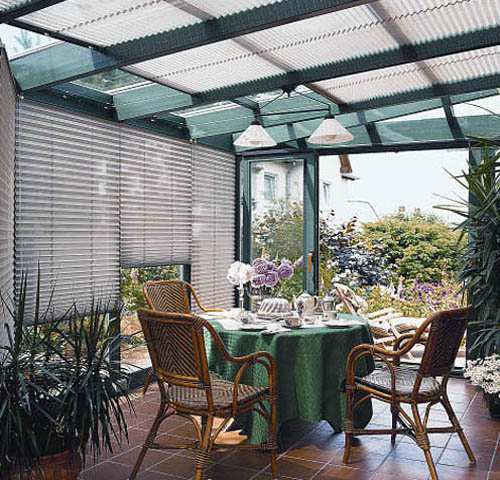

31 Dane techniczne karniszy elektrycznych: Długość szyny: 1-7mb (możliwość połączenia dwóch szyn) Przekrój szyny prowadzącej: 32x28 mm Maksymalna wysokość zasłon: 600cm Maksymalna waga zasłon: 500g/m2-45kg Moc silnika: 30(45)W Napięcie znamionowe: 230V Wymiary silnika: 60x50x234(262)mm Prędkość przesuwu: 13(19)-27cm/s W jednym modelu możliwość ręcznego przesuwu zasłony. W jednym modelu wyłączniki krańcowe zapobiegające uszkodzeniu silnika. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 31

32 Przykłady Lamelki żaluzji ustawiają się zawsze tak, by w pomieszczeniu było jasno, ale by promienie słonecznie nie oślepiały i umożliwiały pracę przy komputerze/oglądanie TV. Rolety są opuszczane, gdy promienie słoneczne zbyt mocno ogrzewają pomieszczenie. Rolety są unoszone, gdy światło dzienne umożliwia oszczędność energii. Gdy zapada zmierzch żaluzje, okna i rolety zamykają się, by chronić domowników przed wzrokiem osób z zewnątrz. Otwarcie bramy wjazdowej spowoduje włączenie oświetlenia podjazdu do garażu. Przy silnym wietrze, układ sterowania markizami spowoduje ich schowanie w celu ochrony przed uszkodzeniem. Sensory kontrolują okna, drzwi, bramy garażowe i sygnalizują każde nieprawidłowe działanie. Na życzenie również telefonicznie lub przez Internet. Jeden pilot przy kluczykach samochodowych może sterować zarówno jego alarmem, jak i bramą wjazdową i garażową. Może jednak także uruchamiać oświetlenie na podjeździe i w garażu oraz włączać alarm (wyłączania proponujemy dokonywać wyłącznie ręcznie poprzez wstukanie kodu). Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 32

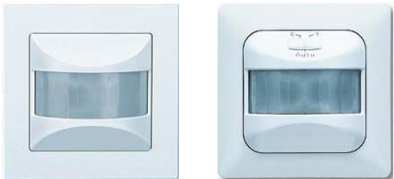

33 VI Przydatne czujki ruchu, energii i pogody Wracasz do domu po męczącym dniu, czujnik ruchu w korytarzu powoduje, że lampy zapalają się, witając Cię w domu. Sprawia Ci to wielką przyjemność bo światło jest przygaszone, nie świeci Ci w oczy nastał czas odpoczynku. Wchodzisz do salonu, druga czujka uruchamia scenę Relaks - kilka lamp, które powodują, że pokój rozjaśnia się delikatnie. Panuje odprężający półmrok, a w tle sączy się przyjemna muzyka. Sprawdź, co można uzyskać dzięki zastosowaniu tych niewielkich urządzeń i zintegrowaniu ich pracy z systemem Inteligentnego Domu. czujka ruchu Istnieją pomieszczenia, w których przebywa się zaledwie kilka minut (np. WC, garderoba) lub po prostu często się przez nie przechodzi (np. hall, korytarz, schody) w takich przypadkach najwygodniejszym rozwiązaniem jest zastosowanie czujki ruchu, która sama włącza światło w pomieszczeniu po wykryciu ruchu. Dodatkowo posiada czujnik natężenia oświetlenia dzięki czemu światło zostaje włączone jedynie wtedy, gdy zaistnieje taka potrzeba. czujka obecności z regulacją natężenia oświetlenia Ta czujka posiada wszystkie funkcje czujki ruchu. Instalowana w centralnym miejscu sufitu ma jednak dużo szerszy zasięg wykrywający obecność domowników w pomieszczeniu. Podczas intensywnej pracy np. przy komputerze nie zauważamy łagodnych zmian oświetlenia. Robimy to dopiero wtedy, gdy już prawie nie widzimy tekstu. Możemy tak postępować codziennie przez lata - w tym czasie nasz wzrok stopniowo słabnie. Dlatego bardzo dobrym Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 33

34 rozwiązaniem jest zastosowanie czujki obecności z regulacją oświetlenia miejsca pracy, która dba o utrzymanie stałego poziomu jasności. Doskonale sprawdza się ona podczas pochmurnych dni, gdy za oknem raz jest jasno, a raz ciemno. stacja pogodowa i czujniki wiatrów, dymu i opadów Czujniki warunków atmosferycznych uzupełniają urządzenia sterownicze o reakcję na zmianę pogody. Czujnik deszczu powoduje np. zamknięcie okien dachowych, przez co unikamy zalania poddasza. Równocześnie ten sam sygnał blokuje działanie systemu nawadniania ogrodu. Czujnik wiatru powoduje zwinięcie markiz, żaluzji zewnętrznych w przypadku wichury, aby także móc zmniejszyć ryzyko ich zniszczenia. Czujnik oświetlenia powoduje np. zmian ustawienia lamel, żaluzji, a także markiz. W zależności od nasłonecznienia optymalizuje też dopływ światła i ciepła do pomieszczenia. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 34

35 licznik zużycia energii Telewizory, tunery telewizyjne, konsola do gier, ładowarki do laptopów i telefonów komórkowych, routery DSL - to urządzenia, które w domach napędzają liczniki energii, której ceny stale rosną. Zatem obciążają one nie tylko środowisko, ale i domowe budżety. Inwestycje w optymalizację zużycia energii są więc korzystne i opłacalne. Przy pomocy nowych czujników mocy można teraz zidentyfikować "domowych pożeraczy prądu". Bezpieczeństwo i oszczędność Te małe przydatne żeby nie powiedzieć niezbędne urządzenia, wpływają w sposób znaczący na wygodne użytkowanie domu. Są niepozorne, więc można szybko zapomnieć o ich istnieniu, ale w zamian otrzymać bezcenne poczucie komfortu i bezpieczeństwa. Z zastosowania w domu czujek i czujników, zapewniających ponadto poczucie bezpieczeństwa, zarówno domowników, jak i dobytku mogą również wynikać konkretne oszczędności. System Inteligentnego Domu pozwala na zintegrowanie ważnych funkcji związanych właśnie z bezpieczeństwem. Z instalacją elektryczną mogą współpracować nie tylko czujniki dymu, wilgotności oraz inne instalacje techniczne, ale również instalacja alarmowa i monitoring. W naszych realizacjach korzystamy z możliwości standardowych systemów alarmowych (wyjście z centralki informujące o stanie czujników). Takie rozwiązanie ogranicza koszty oraz daje większe możliwości zapewnienia bezpieczeństwa. Szerzej na ten temat opowiemy Ci w kolejnej części Poradnika. Dziś zapamiętaj, że inteligentne urządzenia pozwalają ochronić dom przed uszkodzeniem i zminimalizować skutki zdarzeń losowych. W Inteligentnym Domu zatem można spać spokojnie... Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 35

36 VII - Podstawowe możliwości systemów Inteligentnego Domu System Inteligentnego Domu pozwala na sterowanie funkcjami centralnymi budynku, obwodami oświetlenia, ogrzewania, rolet itd. z każdego miejsca według Twoich życzeń. Możliwa jest również rozbudowa systemu i zmiana funkcji, w każdej chwili bez konieczności przebudowy instalacji, jak to jest w przypadku instalacji tradycyjnych. Jest to możliwe poprzez przeprogramowanie urządzeń. Podstawowe możliwości systemów KNX/EIB to: 1. Sterowanie oświetleniem włączanym oraz ściemnianym 2. Stworzenie scen świetlnych z możliwością ich modyfikacji przez Inwestora 3. Sterowanie parametrami powietrza (HVAC) 4. Sterowanie roletami, żaluzjami i karniszami 5. Sterowanie bramami garażowymi, wjazdową i furtką z pilotów i przycisków 6. Zastosowanie funkcji centralnych zarządzających całym obiektem 7. Przyciski i estetyka urządzeń 8. Wykorzystanie wyświetlaczy LCD w przyciskach systemu 9. Podgrzewanie luster w łazienkach 10. Inteligentne instalacje (strukturalne) Ad. 1. Sterowanie oświetleniem włączanym oraz ściemnianym Oświetlenie jest jednym z najważniejszych elementów w domu. Obecnie większość czasu spędzamy w domu w godzinach wieczornych. Zatem oświetlenie odpowiednie do nastroju i okazji jest bardzo ważnym źródłem satysfakcji w naszym domu. Jeśli istnieje wiele wejść do pomieszczenia i/lub wiele przełączanych źródeł światła, tradycyjna instalacja staje się bardzo skomplikowana. W przypadku sterowania inteligentnego nie sprawia ona żadnego problemu. Możemy popuścić wodze fantazji i sprawnie stworzyć w domu niepowtarzalną atmosferę. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 36

37 W niektórych pomieszczeniach warto rozważyć dodatkowe ściemnianie lamp. Takimi pomieszczeniami są salon (dla uzyskania np. nastrojowego oświetlenia), korytarz między sypialnią a łazienką (aby w nocy światło nie oślepiało zaspanego domownika), sypialnia i pokój dzieci (dzieci nie lubią zasypiać w ciemnościach). Oświetlenie ściemniane uruchamiane jest stopniowo, aby nie razić nagłym rozbłyskiem. W pomieszczeniach przeznaczonych do krótkiego pobytu zastosowane są czujki ruchu np. w korytarzach, przejściach, toaletach. Wyposażone są w czujniki oświetlenia, które pozwalają zapalić światło tylko przy małym natężeniu oświetlenia w danym pomieszczeniu. W korytarzach warto zastosować oświetlenie dwustrefowe, tzn. gdy nikogo nie ma - panuje półmrok, a gdy ktoś się pojawi zapala się światło w 100%. Opcja ta generuje ogromne OSZCZĘDNOŚCI energii elektrycznej. W ogrodzie, w którym zainstalowane są lampy, również warto stworzyć kilka scen oświetleniowych na różne okazje. Ich włączanie oraz sterowanie poszczególnymi lampami warto wykonywać przy użyciu pilota radiowego noszonego w kieszeni, zamiast wchodzić w tym celu do domu. Sterowanie oświetleniem na zewnątrz budynku realizowane jest poprzez przyciski, czujki ruchu, piloty radiowe oraz centralnie przez czujnik zmierzchowy znajdujący się na dachu. gdy dziecko boi się przejść wieczorem z salonu do swego pokoju na piętrze (lub z pokoju do kuchni na parterze) może nacisnąć jeden przycisk i zapalą się lampy na całej jego drodze (korytarz, schody, pokój) w przypadku pożaru, aby ułatwić ewakuację wszystkie światła są włączane pod nieobecność mieszkańców światła włączają się automatycznie symulując ich obecność automatyczne włączanie światła na podjeździe i w garażu załączanie lamp zewnętrznych po zmroku i gaszenie w nocy załączanie oświetlenia w zależności od obecności możliwość tworzenia scen świetlnych (układów kilku lamp włączanych jednocześnie z różnym, zaprogramowanym poziomem mocy) np. kolacja, czytanie, wizyta gości. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 37

38 Ad.2. Stworzenie scen świetlnych z możliwością modyfikacji W pomieszczeniach dużych lub reprezentacyjnych warto zaprogramować kilka scen (nastrojów) oświetleniowych. Innego oświetlenia potrzebujemy przy romantycznej kolacji, a innego, gdy odwiedzą nas znajomi, jeszcze innego, gdy czytamy lub oglądamy telewizję. Scena świetlna to kilka lamp włączonych równocześnie, każda z indywidualną mocą. Teraz można jednym przyciskiem zmienić "nastrój" np. z ogólnego na romantyczny. W jednej chwili zapalamy wtedy kilka lamp, a gasimy inne. Wszystko po naciśnięciu jednego przycisku. W skład każdej sceny mogą wchodzić także rolety, ogrzewanie i inne urządzenia, co znacznie zwiększa możliwości szybkiej zmiany nastroju. Sceny świetlne mogą być modyfikowane przez Inwestora bezpośrednio na przyciskach lub na wizualizacji uruchamianej z dowolnego komputera. Ad 3. Sterowanie ogrzewaniem, klimatyzacją, wentylacją i nawilżaniem Dzięki zastosowaniu Systemów Inteligentnego Domu optymalnie eksploatujemy instalację grzewczą, co w znacznym stopniu przyczynia się do oszczędności. Nakład energii utrzymany jest na maksymalnie niskim poziomie przy jednoczesnym utrzymaniu najwyższego komfortu. Inteligentne sterowanie powoduje, że każde pomieszczenie może mieć indywidualną temperaturę (wymagamy różnych warunków w salonie, sypialni czy pokoju dziecięcym) niezależną od warunków zewnętrznych (dwa podobne w funkcji pokoje usytuowane w różnych częściach domu wymagają różnej ilości dostarczanego ciepła w różnych porach dnia, czego nie da się łatwo osiągnąć tradycyjnymi metodami). W każdej strefie klimatycznej (pokoju, części budynku) można uzyskać niezależną temperaturę (ogrzewanie/klimatyzacja). System też dba o odpowiednią wilgotność powietrza (nawilżanie) i jego świeżość (wentylacja). Termostaty do sterowania temperaturą pomieszczeń są zintegrowane z przyciskami sterującymi oświetleniem, roletami itp., przez co zachowana jest duża estetyka urządzeń. Z każdego termostatu można odczytać aktualną temperaturę w danym pomieszczeniu oraz nastawić temperaturę żądaną. Jeśli pomieszczenie nie wymaga grzania lub chłodzenia załącza się wentylacja, a jeśli czujnik wilgotności wskazuje suche powietrze wentylacja z nawilżaniem. Gdy pokój jest niezamieszkały nie ma potrzeby utrzymywania temperatury komfortowej. W razie potrzeby można zdalnie włączyć temperaturę komfortową (bez potrzeby wchodzenia do pokoju) na jedną godzinę przed przyjazdem gości. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 38

39 Do kontrolowania temperatury w pomieszczeniach wykorzystujemy termostaty (mogą być zintegrowane z wyłącznikami) o estetycznym wyglądzie, sterowniki ogrzewania elektrycznego lub regulatory umieszczone przy grzejnikach (ew. rozdzielaczach) kontrolery podłączane do klimatyzatorów i jednostki centralnej, czujniki temperatury wewnątrz i na zewnątrz budynku. Zwiększają one komfort oraz pozwalają na oszczędność energii. Indywidualne nastawienie temperatury w różnych pomieszczeniach powoduje zwiększenie komfortu i przyczynia się do zdrowia domowników. Opuszczenie budynku przez domowników, powoduje obniżenie o kilka stopni temperatury w całym domu, co skutkuje oszczędnością energii (1 st C.= 6% oszczędności energii). Automatyczne obniżenie temperatury w porze nocnej oraz w niezamieszkałych pomieszczeniach również zwiększa oszczędności. Dom jest wietrzony przed przybyciem domowników Klimatyzacja jest włączana jedynie, gdy ktoś jest w domu, aby nie marnować energii Możemy sterować także ogrzewaniem nadmuchowym. Powietrze podgrzane przez kominek (lub piec) kanały rozprowadzają po całym domu. Ad.4. Sterowanie roletami, żaluzjami i karniszami elektrycznymi System Inteligentnego Domu pozwala na znacznie bardziej efektywne wykorzystanie możliwości sterowania roletami, żaluzjami, oknami, bramami. Sterowanie centralne i z dowolnego miejsca oraz możliwość zaprogramowania automatycznych zdarzeń, zapewniają nam komfort i bezpieczeństwo. Po wyjściu domowników zamykają się rolety zewnętrzne, zasłony w pokojach podnoszą się, aby uniknąć nadmiernego zakurzenia, obniża się temperatura, wentylacja ustawia się na minimalną moc. Użytkownik zostanie poinformowany sygnałem ostrzegawczym o wykryciu niezamkniętego okna lub rolety antywłamaniowej. Sterowanie roletami realizowane jest za pomocą tych samych przycisków, co oświetlenie. Dłuższe przyciśnięcie klawisza powyżej 0.4 sekundy powoduje zamknięcie bądź całkowite Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 39

40 otwarcie rolety, krótsze zaś ruch krokowy bądź zatrzymanie rolety. W ofercie produktów zasłaniających okna występują urządzenia sterujące oraz wykonawcze pozwalające zaspokoić różne potrzeby - karnisze na zwykłe zasłony, żaluzje poziome i pionowe, rolety zewnętrzne oraz wewnętrzne, plisy i duette. Rolety są opuszczane, gdy promienie słoneczne zbyt mocno ogrzewają pomieszczenie. Rolety są unoszone, gdy światło dzienne umożliwi oszczędność sztucznego oświetlenia (energii). Przy silnym wietrze, układ sterowania markizami spowoduje ich schowanie w celu ochrony przed uszkodzeniem. Sensory kontrolują okna, drzwi, bramy garażowe i sygnalizują każde nieprawidłowe działanie. Na życzenie również telefonicznie lub przez Internet. Gdy zapada zmierzch żaluzje, okna i rolety zamykają się, by chronić domowników przed wzrokiem osób z zewnątrz. Unikalne, elektryczne karnisze, pozwalają automatycznie odsłaniać i zasłaniać typowe zasłony Ad.5. Sterowanie bramą garażową, wjazdową, furtką z pilotów i przycisków Zastosowane piloty radiowe sterują pracą bramy wjazdowej i garażowych, oraz innymi, wybranymi przez Inwestora, funkcjami. Otwarcie bramy wjazdowej powoduje załączenie na jedną minutę lamp wzdłuż drogi dojazdowej do garażu. Otwarcie jednej z bram garażowych załączenie lampy nad podjazdem do garażu. Ad.6. Zastosowanie funkcji centralnych zarządzających całym obiektem W budynku zainstalowane mogą być różne funkcje centralne: wychodząc z domu gasimy wszystkie światła i opuszczamy rolety jednym przyciskiem wspólne sterowanie systemami ogrzewania i oświetlenia pozwala realizować obniżanie temperatury w pomieszczeniach w których czujniki ruchu nie wykrywają obecności gdy idziemy spać wyłączamy wszystkie lampy, obniżamy ogrzewanie i opuszczamy rolety jednym klawiszem, system sprawdza, czy wszystkie okna i drzwi są zamknięte (wymaga integracji z alarmem) Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 40

41 gdy chcemy się zdrzemnąć zasłony zamkną się automatycznie, a telefon, domofon i dzwonek do drzwi zostaną wyłączone - nie będą nam przeszkadzać (wymaga integracji z centralką telefoniczną) pobudka - system odsłania zasłony i podaje temperaturę (wymagana stacja pogodowa) zegar sterujący załączaniem oświetlenia dowolnych fragmentów budynku, może równocześnie nakazywać obniżanie żądanej temperatury (wymagany zegar i/lub czujnik oświetlenia) kontrola poboru mocy maksymalnej przejawiająca się w płynnym, niezauważalnym obniżaniu zużycia np. poprzez chwilowe ściemniania źródeł światła lub nieznaczne obniżenie temperatury dowolnych pomieszczeń (wymaga licznika energii dla KNX/EIB) zamknięcie drzwi na klucz uruchamia dowolnie określone przez użytkownika procedury wykonywane przez układy oświetlenia, ogrzewania, sterowania żaluzjami (wymaga integracji z systemem kontroli dostępu). Ad 7. Przyciski i estetyka urządzeń Dowolne przyporządkowanie funkcji do przycisków (włączników) umożliwia: włączanie/wyłączanie i regulację mocy lamp/urządzeń/rolet, centralne sterowanie urządzeniami w budynku jednym przyciskiem, dowolne zmiany układu i sposobu sterowania bez ingerencji w instalację elektryczną. W pokojach widać tylko wyłączniki. Elementy wykonawcze znajdują się w ukrytych szafkach. Jeden wyłącznik może sterować nawet kilkunastoma urządzeniami lub ich grupami. Mniejsza liczba włączników ma znaczenie estetyczne w dużych pomieszczeniach. Wyłączniki występują w kilkunastu wzorach i kolorach. Wszystkie włączniki są zasilane napięciem bezpiecznym 24V DC lub wykorzystują fale radiowe/podczerwone, co oznacza niemożliwość porażenia prądem oraz dużo mniejsze ryzyko powstania pożaru od instalacji elektrycznej - prąd kierowany jest bezpośrednio do lamp i gniazdek (BEZPIECZEŃSTWO). Skutkuje to także ograniczeniem promieniowania elektromagnetycznego. Ad.8. Wykorzystanie wyświetlaczy LCD w przyciskach KNX/EIB W przyciskach mogą znaleźć się wyświetlacze LCD. Wyświetlane są na nich informacje i alarmy z poszczególnych czujników. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 41

42 Ad 9. Podgrzewanie luster w łazienkach Cienka folia grzewcza przyklejana pod lustrem skutecznie zapobiega jego zaparowywaniu. Może być włączana równocześnie z oświetleniem lub niezależnie. Koszt 30 godzin grzania wynosi około 10gr. Ad 10. Inteligentne instalacje (okablowanie strukturalne) Budynek inteligentny to nie tylko system sterowania, ale także odpowiedni sposób poprowadzenia instalacji medialnych - telewizyjnej, telefonicznej, danych komputerowych... Wszystkie instalacje prowadzone są w układzie gwiazdy z punktem centralnym w jednym, określonym miejscu. Tak poprowadzone instalacje umożliwiają dowolne przyporządkowanie usług komunikacyjnych do pomieszczeń oraz zapewniają wysoką jakość sygnałów. Można dzięki temu np. oglądać film z DVD na dowolnym telewizorze lub odbierać domofon poprzez dowolny aparat telefoniczny (także bezprzewodowy). Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 42

43 VIII - Zaawansowane możliwości Systemów KNX/EIB System Inteligentnego Domu pozwala na sterowanie funkcjami centralnymi budynku, obwodami oświetlenia, ogrzewania, rolet itd. z każdego miejsca według Twoich życzeń. Możliwa jest również rozbudowa systemu i zmiana funkcji, w każdej chwili bez konieczności przebudowy instalacji, jak to jest w przypadku instalacji tradycyjnych. Jest to możliwe poprzez przeprogramowanie urządzeń. Zaawansowane możliwości systemów KNX/EIB to: 11. Zintegrowanie systemu z systemem alarmowym 12. Symulacja obecności domowników 13. Integracja z systemem Audio/Video 14. Informacja o stanach i sygnałach z innych systemów 15. Zastosowanie modułu wizualizacji na komputerze (np. przez Internet) lub tablicy synoptycznej 16. Zastosowanie stacji pogodowej z czujnikami wiatru, oświetlenia, opadów i temperatury 17. Zastosowanie zegara atomowego 18. Zastosowanie modułu logicznego 19. Zdalna aktualizacja systemu 20. Automatyczne podlewanie ogrodu Ad.11. Zintegrowanie systemu z systemem alarmowym Systemy Inteligentnego Domu pozwalają na zintegrowanie ważnych funkcji związanych z bezpieczeństwem. Z instalacją elektryczną oprócz instalacji alarmowej, współpracować mogę także czujniki dymu, wilgotności oraz inne instalacje techniczne. Sygnały z nich wprowadzone do Systemu pozwalają chronić dom przed uszkodzeniem i zminimalizować skutki zdarzeń losowych. Integracja z systemem alarmowym umożliwia m.in. automatyczne włączanie światła, gdy czujnik alarmowy wykryje intruza oraz automatyczne powiadomienie policji i ochrony. W realizacjach korzystamy z możliwości standardowych systemów alarmowych (wyjście z centralki informujące o stanie czujników). Takie rozwiązanie ogranicza koszty oraz daje większe możliwości zapewnienia bezpieczeństwa. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 43

44 Współpraca z centralą alarmową pozwala na wykorzystanie sygnałów z czujników otwarcia okien, drzwi, czujek ruchu, dymu, zalania etc. Dzięki temu system automatycznie zareaguje na powstałe zagrożenia oraz poinformuje odpowiednie służby. Możemy również sterować oświetleniem alarmowym wewnątrz i na zewnątrz budynku. Przy pobudzeniu alarmu system KNX/EIB uruchamia lampy rozświetlające cały obszar wokół budynku. Informacje na temat stanu okien zbierane przez centralkę alarmową są także przekazywane do systemu. Dzięki temu otwarcie okna blokuje dla danego pomieszczenia dopływ powietrza z systemu HVAC, co ma wpływ na oszczędność energii grzewczej. Automatyczny zamek z kontrolą dostępu rozpoznaje osobę wchodzącą lub wychodzącą. Po przekręceniu klucza może wysłać sygnały do innych urządzeń np. zgasić wszystkie światła, zamknąć rolety, obniżyć temperaturę. Otwarcie zamka uruchamia instalacje elektryczną i sanitarną. Po opuszczeniu domu zostają one automatycznie wyłączone. Oznacza to, że nawet jeżeli ktoś zapomni wyłączyć np. światło, telewizor lub nie dokręci wody w kranie to system KNX/EIB zrobi to za niego (wynika z tego OSZCZĘDNOŚĆ energii i wody) oraz zwiększone BEZPIECZEŃSTWO domu. Zgubienie klucza nie zmusza właściciela do zmiany zamka. Wystarczy usunąć prawo dostępu do domu dla danego klucza. Zamka nie można otworzyć/zamknąć zdalnie. Można natomiast zdalnie zezwolić (lub nie) na otwarcie kluczem. Istnieje możliwość wykorzystania całkowicie automatycznych drzwi z zamkami otwieranymi zdalnie (lub poprzez zbliżenie karty dostępu). Kamery rozmieszczone w istotnych punktach budynku i na zewnątrz mogą przekazywać obraz na dowolny telewizor (w razie zaniepokojenia domowników). Można też nagrywać obraz po wychwyceniu ruchu przez kamerę. Ad.12. Symulacja obecności domowników Gdy domownicy wypoczywają z dala od domu, jest on atrakcyjnym obiektem dla złodzieja. Funkcja symulacji obecności znacząco wpływa na zmniejszenie ryzyka niemiłej niespodzianki po powrocie z urlopu. Odpowiedni moduł "nagrywa" działania domowników w okresie Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 44

45 poprzedzającym urlop (w zakresie włączania lamp, rolet, muzyki itp.), a następnie "odtwarza" je. Efekt jest bardzo przekonujący, gdyż oddaje rzeczywiste działania, które są różne każdego dnia. Można wybrać, które elementy mają brać udział w symulacji, tak, aby nie zużywać niepotrzebnej energii np. na włączanie ekspresu do kawy. Ad.13. Integracja z systemem Audio/Video System KNX/EIB umożliwia integrację z podczerwienią używaną do sterowania urządzeniami Audio/Video oraz Multiroom (wielopokojowego nagłaśniania). Celem jest wykorzystanie jednego zestawu muzycznego, za pomocą którego można dystrybuować sygnał do wielu pomieszczeń. Rozwiązanie to oznacza pełną uniwersalność w wyborze źródła dźwięku w danym pomieszczeniu, a także dużą elegancję instalacji w pomieszczeniu znajduje się tylko niewielki sterownik na ścianie oraz głośniki (np. ukryte w ścianach lub suficie). Moduł IR można zintegrować z innymi instalacjami. Oznacza to, że np. wejście domownika do domu nie tylko automatycznie włączy światło, opuści rolety, podniesie temperaturę, ale także spowoduje włączenie telewizora na ulubiony program, lub uruchomi wybraną płytę z odtwarzacza CD. Może też np. ściszyć telewizor w momencie, gdy dzwoni telefon. Automatyczne komunikaty, jakie mają usłyszeć osoby znajdujące się w pomieszczeniach i na zewnątrz, mogą być zapamiętane w module głosowym i odtwarzane po zaistnieniu jakiegoś zdarzenia. Zastosowany w pomieszczeniach uniwersalny pilot umożliwia oprócz sterowania funkcjami urządzeń Audio/Video także sterowanie oświetleniem w pomieszczeniu. Sterowanie muzyką z każdego pomieszczenia w domu zwiększa komfort Jeden pilot dla wszystkich urządzeń upraszcza ich obsługę i pomaga utrzymać porządek na stole Dom po rozpoznaniu domownika włącza jego ulubioną muzykę Serwer muzyczny zapamiętuje nawet kilka tysięcy płyt CD, co zapewnia szybki dostęp do ulubionych utworów przez każdego domownika Wizualizacja funkcjonowania wszystkich urządzeń na ekranie telewizora znacznie ułatwia kontrolę i sterowanie wszystkimi odbiornikami Głosowa komunikacja z domem zwiększa nasze poczucie komfortu i bezpieczeństwa. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 45

46 Ad.14. Informacja o stanach i sygnałach z innych systemów Różne inne systemy (np. alarmowy, kontroli dostępu, HVAC) mogą być zintegrowane z systemem KNX/EIB. Dzięki temu informacje z nich mogą być uruchamiać jakieś zdarzenie w Systemie. Umożliwia to powiadomienie o konieczności np. wymiany filtra w klimatyzacji lub innej awarii/usterce. Awaria pomp, alarmy itd. może być sygnalizowana na wizualizacji, tablicy synoptycznej, a także przez wysłanie wiadomości SMS na telefony komórkowe upoważnionych osób. W systemie mogą być też sczytywane stany rozłączników zasilania podstawowego, rezerwowego, wyłącznika zasilania itd. Możliwy jest również odczyt prądów z przekładników w Rozdzielni Głównej na fazach L1, L2, L3. System KNX/EIB może mierzyć także pobór energii czynnej przez budynek oraz moc chwilową budynku. Ad.15. Zastosowanie modułu wizualizacji na PC (np. przez Internet) Przez zastosowanie modułu wizualizacji mamy podgląd całej instalacji. Stan każdego urządzenia w systemie jest sygnalizowany na dowolnym komputerze posiadającym dostęp do sieci strukturalnej oraz przeglądarkę internatową np. Internet Explorer 5.0 lub wyższą oraz konto i hasło użytkownika. Na ekranie komputera (wewnątrz budynku, jak i dowolnego na świecie) możemy odczytać informacje o parametrach systemu HVAC, alarmowego, pracy i awariach pomp, które okno jest otwarte i jaka jest temperatura w każdym pomieszczeniu. Z poziomu wizualizacji można każdy element załączyć, wyłączyć jak też zmienić temperatury pracy regulatorów pokojowych indywidualnie i grupowo. Można też sterować funkcjami centralnymi, takimi jak np. zmiana ogrzewania ze stanu komfort na stan ekonomiczny. Zamiast złożonej wizualizacji na komputerze, można zastosować prostą się tablicę synoptyczną pokazująca stan głównych funkcji systemu np. parametry systemu HVAC, awarie pomp, zabrudzenie filtrów itd. Oferujemy także panele LCD z dużym graficznym ekranem dotykowym zastępujące wszystkie dotychczas używanie piloty bezprzewodowe. Współpraca z komputerem pozwala na zmianę wszystkich ustawień, wgranie nowej wersji programu, zaprojektowanie własnych ekranów menu włącznie z animowaną grafiką. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 46

47 Ad.16. Zastosowanie stacji pogodowej Dzięki zastosowaniu stacji pogodowej system zna informacje na temat warunków pogodowych. Do stacji pogodowej podłączone są czujniki: natężenia oświetlenia, wiatru, opadów atmosferycznych oraz czujnik temperatury zewnętrznej. Przy pomocy czujnika natężenia oświetlenia realizowane jest sterowanie oświetleniem na zewnątrz budynku. Czujnik opadów w powiązaniu z czujnikiem temperatury steruje np. podgrzewaniem podjazdu i rynien. Ad.17. Zastosowanie zegara atomowego Zegar ten ustawiany jest drogą radiową przy pomocy anteny DCF-77. Sygnał zbierany jest z miejscowości Mainflingen pod Frankfurtem w Niemczech. Dokładność zegara to +/- 1 sekund na lat. Poza możliwościami zebrania dokładnej informacji na temat godziny i daty, zegar wykorzystywany jest również w powiązaniu ze stacją pogodową do sterowania oświetleniem zewnętrznym oraz obniżania temperatury pomieszczeń w porze nocnej i zmiany mocy oświetlenia włączanego przez czujniki ruchu (aby w nocy nie oślepiać zaspanych osób). Ad.18. Zastosowanie modułu logicznego Dzięki zastosowaniu modułu logicznego można stworzyć różne logiczne zależności. Moduł wykorzystany jest do sterowania oświetleniem zewnętrznym w powiązaniu z zegarem i stacją pogodową oraz do sterowania ogrzewaniem w pokojach w zależności od ich użytkowaniu w danym momencie. Ad 19. Zdalny dostęp i aktualizacja systemu Wszystkie urządzenia elektryczne mogą być sterowane lokalnie z danego pomieszczenia oraz zdalnie. Użytkownik może sterować każdym elementem oddzielnie lub łącząc je w grupy, z dowolnego miejsca budynku lub też zdalnie z telefonu lub Internetu. Za pomocą telefonu (także przez SMS) można kontrolować i sterować funkcjami systemu z dowolnego miejsca. Pozwala to sprawdzić stan instalacji alarmowej, obwodów prądowych, ogrzewania, itp., a także np. zdalnie włączyć wcześnie rano instalację ogrzewania. Komunikator przekaże też w każdej sytuacji meldunek o awarii ogrzewania, pęknięciu rury, otwartym oknie Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 47

48 lub naruszeniu strefy chronionej na telefon właściciela, do sąsiada, miejsca pracy, lub do prywatnej firmy ochroniarskiej. W przypadku dużej odległości miedzy siedzibą firmy wykonawczej, a realizowaną inwestycją przydatna jest możliwość zdalnej aktualizacji systemu. Dzięki odpowiedniemu modułowi inwestor może zaoszczędzić na kosztach zmian i aktualizacji, które wykonane zdalnie są tańsze niż dojazd naszych specjalistów na dużą odległość. Ad 20. Automatyczne podlewanie ogrodu Duże powierzchnie zielone wymagają częstego i dokładnego podlewania. Trudno to osiągnąć tradycyjnymi metodami, tak aby regularnie dostarczać tyle wody, ile potrzebują rośliny, przy uwzględnieniu temperatury i opadów. System Inteligentnego Domu umożliwia automatyczne sterowanie zraszaczami w razie zbyt suchego podłoża roślin. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 48

49 IX Ekonomiczne aspekty Inteligentnego Domu W niniejszej części przedstawiamy odpowiedzi na następujące pytania: Ile kosztuje system Inteligentnego Domu? Jak można porównać koszty instalacji tradycyjnej z instalacją inteligentną? Jakie są oszczędności w użytkowaniu Systemów Inteligentnego Domu? Ile kosztuje system Inteligentnego Domu? Po ponad sześciu latach doświadczeń w tworzeniu Systemów Inteligentnego Domu firma SMARTech przeprowadziła analizę wartości kupowanych przez polskich inwestorów urządzeń i usług związanych z Systemem KNX/EIB (główny system w Europie). W rezultacie określono poziom nakładów na System. Wyznacza go powierzchnia domu i poziom wymagań Inwestora (kwoty bez VAT): Cena netto/m 2 Zakres systemu (funkcje sterowania) zł Podstawowy (oświetlenie) zł Typowy (oświetlenie +ogrzewanie/rolety) zł Komfortowy (oświetlenie +ogrzewanie +rolety/klimatyzacja) ponad 500zł Luksusowy (oświetlenie +ogrzewanie +klimatyzacją +rolety +dodatki) * Ceny obejmują koszt kompletnej instalacji (projekt, okablowanie, rozdzielnice, urządzenia KNX/EIB, gniazdka, uruchomienie) bez urządzeń wykonawczych (lampy, grzejniki, rolety itp.). Oczywiście już podstawowy System zapewnia niespotykany w tradycyjnych instalacjach komfort, a dzięki oszczędności energii koszt systemu zwraca się po kilku latach. Warto zaznaczyć, że na poziomie podobnym do podstawowego Systemu kształtują się ceny podłóg, okien, okładzin kamiennych, a nawet usługi projektantów wnętrz. System KNX/EIB może już być zatem odbierany, jako kolejny typowy element domu. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 49

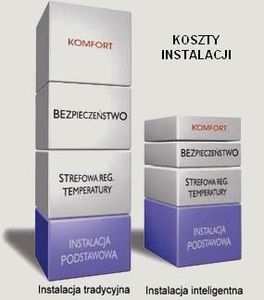

50 Jak można porównać koszty instalacji tradycyjnej z instalacją inteligentną? Porównanie obu typów instalacji zależy od indywidualnych potrzeb inwestora. Jeżeli zastosujemy system Inteligentnego Domu tylko do sterowania oświetleniem - możemy stwierdzić, że będzie on droższy od typowej instalacji. Jednak, gdy istnieje potrzeba sterowania oświetleniem, roletami, ogrzewaniem, zarządzaniem energią i sterowania centralnego i zdalnego - wówczas instalacja inteligentna oferuje prostą i tanią drogę do ich połączenia. Chcąc zapewnić Państwu rzetelną informację o kosztach systemu KNX/EIB zamieszczamy ich porównanie z kosztami instalacji tradycyjnej w przykładowym domu o powierzchni 200m2. Założono komfortowy zakres funkcji: 40 obwodów oświetlenia (w tym 4 ściemniane), 16 rolet i 8 niezależnych stref ogrzewania, oraz profesjonalne usługi. (Przyjęto kurs EUR=4zł) Urządzenie lub usługa Instalacja tradycyjna Instalacja KNX/EIB Liczba Cena Wartość Liczba Cena Wartość * Projekt instalacji i systemu zł zł * Instalacja elektryczna zł zł * Instalacja TV, tel., PC zł zł * Rozdzielnica elektryczna zł zł zł zł * Gniazdka (230V, TV, Tel., PC) zł zł zł zł * Montaż gniazdek zł zł zł zł Wyłączniki lamp zł zł zł zł * Montaż wyłączników zł 360 zł zł 360 zł Ściemniacze lamp zł 400 zł zł zł Sterowniki rolet zł zł zł zł * Montaż sterowników rolet zł 320 zł zł 320 zł Termostaty elektroniczne zł zł (w przyciskach KNX/EIB) * Montaż termostatów 8 20 zł 160 zł (w przyciskach KNX/EIB) Przyciski KNX/EIB zł zł Przyciski z termostatem zł zł Siłowniki grzewcze zł 800 zł zł zł *Zasilacz i uruchomienie zł RAZEM netto zł zł *Na pewno spotkają Państwo firmy niepodające rzetelnie wszystkich kosztów. Są też firmy, które oferują np. projekt i uruchomienie za darmo (lub nawet system bez projektu). Warto wtedy zastanowić się, czy jest pewność, że system zostanie wykonany profesjonalnie i przy aktywnej (pracochłonnej) współpracy z klientem. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 50

51 Dodatkowo instalacja tradycyjna to koszty czasu wyboru dostawców i urządzeń, transportu, montażu, niepewnej gwarancji od kilkunastu dostawców, koszty przyszłych przeróbek w przypadku chęci zmiany funkcji, dwukrotnie większe ryzyko zwarć (2x więcej punktów łączenia przewodów), mniejsza estetyka i oczywiście brak możliwości i zalet systemu, jakie oferuje instalacja inteligentna. Porównanie możliwości powyższych instalacji Instalacja tradycyjna Instalacja inteligentna Sterowanie oświetleniem z dowolnego punktu Nie Tak Sceny (klimaty) świetlne Nie Tak Wyłączanie światła przed pójściem spać lub przy wyjściu z domu Nie Tak Automatyczne obniżanie temperatury po wyjściu z domu i przed pójściem spać (każdy 1 C to 6% oszczędności energii) Nie Tak Sterowanie roletą z dowolnego miejsca Nie Tak Zamykanie rolet po wyjściu z domu, lub po zmroku (aby nie można było obserwować domowników z zewnątrz). Nie Tak Możliwość przeróbki instalacji bez kucia ścian (większość osób budujących dom nie wie, jak im bedzie wygodnie sterować oświetleniem). Nie Tak Możliwość integracji z alarmem (aby np. migały lampy w domu i w ogrodzie, gdy pojawi się intruz, co szybko płoszy złodzieja). Nie Tak Ciche uruchamianie grzejników przez termostat (nie słychać pyknięcia ) Nie Tak Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 51

52 Jakie są oszczędności w użytkowaniu systemu KNX/EIB? Jednym z najważniejszych kryteriów, jakie rozważa się na etapie inwestycji jest, oprócz jej funkcjonalności, również OPŁACALNOŚĆ w użytkowaniu. Inwestorzy zwykle patrzą tylko na budżet budowy zapominając o kosztach przyszłej eksploatacji obiektu. W przypadku systemu Inteligentnego Domu opłaca się zintegrować sterowanie oświetleniem i ogrzewaniem. Wymaga to tylko porównywalnie niewielkich nakładów dodatkowych. Oszczędności wynikające ze sterowania oświetleniem W budynkach biurowych oszczędność zużycia energii z powodu inteligentnego sterowania oświetleniem wynosi 50-65%, a koszt wpływających na to urządzeń zwraca się po 3-4 latach. W domach i mieszkaniach oświetlenie poza funkcją użytkową ma także istotne znaczenie dekoracyjne oraz służące komfortowi - na 30-50m2 powierzchni biurowej stosujemy jedną grupę lamp (jednocześnie załączanych razem) a na podobnej powierzchni mieszkalnej można zastosować od jednego do nawet kilkunastu różnych obwodów świetlnych. Są to czynniki tak indywidualne, że nierzetelne byłoby wykazywanie konkretnych oszczędności, choć zawsze one występują. Oszczędności wynikające ze sterowania ogrzewaniem Ogrzewanie tylko w razie potrzeby. Dzięki niezależnej regulacji temperatury w każdym pomieszczeniu można zaoszczędzić znaczne ilości energii (ponad 30%). Część pomieszczeń w domu jest wykorzystywana sporadycznie, można w nich zatem utrzymywać niższą temperaturę, większość pomieszczeń jest używana tylko przez kilka godzin na dobę (po powrocie z pracy i w weekendy). W typowej instalacji powstają więc straty energii wynikające ze zbędnego ogrzewania pomieszczeń. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 52

53 Poniższe obliczenia wykonano dla trzech pomieszczeń o różnej wielkości: sypialni, gabinetu i przestrzeni otwartej (openspace np. salon połączony z hallem, kuchnią i jadalnią). Najpierw policzono dla każdego pomieszczenia zużycie energii i koszty typowego ogrzewania. Policzono też koszty urządzeń KNX/EIB potrzebnych do sterowania ogrzewaniem (różnica między wartością urządzeń sterujących ogrzewaniem i oświetleniem a wartością urządzeń sterujących samym oświetleniem). Poniżej przedstawiono obliczenia czasów amortyzacji: Sypialnia Gabinet Open space 17,58 m 2 26,52 m 2 109,35 m 2 Zapotrzebowanie roczne na energię w kw Koszty energii (1kW w SPEC=0,13zł) 717,08 zł 787,54 zł 1 986,66 zł Oszczędności w % 33,8 % 40,4 % 35,4 % Oszczędności roczne 242,37 zł 318,17 zł 703,28 zł Wartość urządzeń (1EUR=4zł) 932 zł zł zł Okres amortyzacja statycznej 3,85 lat 3,71 lat 2,01 lat Okres amortyzacji dynamicznej (stopa dyskontowa = 5%) 4,26 lat 4,16 lat 2,14 lat Amortyzacja następuje szybciej w przypadku większych pomieszczeń. Wynika to ze zbliżonej wartości elementów sterowania w dużych i małych pomieszczeniach. Zastosowanie sterowania temperaturą pozwala wyeliminować 1/3 kosztów. Przy rosnących cenach energii i spadających stopach procentowych okres amortyzacji może być krótszy, a przyszłe zyski większe. Co zrobić, aby mieć dom inteligentny, gdy brak obecnie funduszy? W przypadku ograniczonych możliwości finansowych w obecnej chwili, zalecamy wykonanie projektu i instalacji elektrycznej przystosowanej do montażu Systemu KNX/EIB w przyszłości. Wówczas mamy otwartą drogę, aby nawet za kilka lat, gdy System będzie powszechnością przerobić istniejącą instalację na inteligentną. Koszt przygotowania takiej instalacji do rozbudowy jest niewiele większy od instalacji tradycyjnej. Dzięki temu zapewnią sobie Państwo możliwość storzenia inteligentnego domu etapami (poszczególne funkcje lub pomieszczenia), bez konieczności uciążliwego przerabiania instalacji. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 53

54 X Bezpieczeństwo w Inteligentnym Domu W poprzednich częściach dowiedziałeś się, jak czujki ruchu, natężenia oświetlenia i czujniki pogodowe mogą ułatwić życie, przynosząc oszczędności. Wiesz jednak dobrze, że pieniądze to nie wszystko! Każdemu chyba zależy przede wszystkim na bezpieczeństwie jego najbliższych i jego dobytku. Ubezpieczenie domu czy mieszkania zapewnia odszkodowanie w razie pożaru czy kradzieży, powinniśmy jednak uczynić wszystko, by zapobiec nieszczęściu. Wprowadzając Cię w temat Inteligentnego Domu, przytoczyliśmy Ci wizję, kiedy wychodząc z domu jednym klawiszem domownik wyłącza wszystkie instalacje: gaśnie światło, zmniejsza się ogrzewanie pomieszczeń, milkną urządzenia audio/video oraz wyłączają się wszelkie sprzęty gospodarstwa domowego. Może więc być spokojny: zostawione na desce żelazko nie uczyni żadnej szkody. Jeśli jednak istnieją usterki, które uniemożliwiają bezpieczne wyjście z domu - wychodzący zostanie powiadomiony o tym w zaprogramowany sposób. Można otrzymać smsa na swoją komórkę, przeczytać informację o usterce na wyświetlaczu bądź odebrać maila, kiedy już dojedzie się do pracy czy na spotkanie. SMS z informacją o niezamkniętym oknie umożliwi szybką reakcję, a dom pozostanie bezpieczny. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 54

55 Zdarzenia wysyłane przez centrale (alarmowe, pożarowe, inne) oraz kontrolery obsługujące ogrzewanie, oświetlenie, klimatyzację itd. są monitorowane w czasie rzeczywistym. Co to oznacza? System powiadomi domownika na bieżąco o pojawiających się usterkach. Wszystkie informacje mogą być ponadto zapisywane w bazie danych, co pozwala na późniejsze ich przeglądanie i raportowanie. Wracając do domu, domownik ma więc możliwość skontrolowania, co działo się w nim podczas jego nieobecności. Informacje te mogą być prezentowane w formie czytelnej wizualizacji, pozwalając na pełny monitoring domu oraz sterowanie nim zarówno lokalne, jak i zdalne (przez Internet). Spokojny sen w inteligentnym domu System KNX/EIB pozwala na zintegrowanie ważnych funkcji związanych z bezpieczeństwem. Z instalacją elektryczną może współpracować nie tylko instalacja alarmowa, ale również czujniki dymu, zalania oraz inne instalacje techniczne, o których pisaliśmy w poprzedniej części. Sygnały z nich wprowadzone do Systemu pozwalają chronić dom przed uszkodzeniem i zminimalizować skutki zdarzeń losowych. Integracja z systemem alarmowym umożliwia m.in. automatyczne włączanie światła, gdy czujnik alarmowy wykryje intruza oraz automatyczne powiadomienie policji i ochrony obiektu. W naszych realizacjach korzystamy z możliwości standardowych systemów alarmowych (wyjście z centralki informujące o stanie czujników). Takie rozwiązanie ogranicza koszty oraz daje większe możliwości zapewnienia bezpieczeństwa. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 55

56 Bezpieczna instalacja Na poczucie bezpieczeństwa wpływa nie tylko oczywista integracja Systemu z alarmem, ale sposób wykonania i działania całej instalacji Inteligentnego Domu. Brak jednostek centralnych pozwala na uniknięcie awarii całego Systemu jeśli jakieś urządzenie się zepsuje lub wypniemy je z systemu cała reszta działa poprawnie. Wiedz również, że dodatkową zaletą wpływającą na bezpieczeństwo użytkowania jest fakt, iż przyciski (włączniki), o których pisaliśmy w poprzednich częściach poradnika, pracują w obwodach o bezpiecznym napięciu 24V lub wykorzystują fale radiowe/podczerwone. W swoim projekcie możesz zatem umieścić włącznik światła obok wanny czy prysznica bez obaw o porażenie prądem. Skutkuje to również ograniczeniem promieniowania elektromagnetycznego prąd kierowany jest bezpośrednio do lamp i gniazdek. Pełna kontrola Planujesz budowę dużego, kilkupiętrowego domu? A może hotelu czy budynku wielorodzinnego? Wiesz, jak ważna jest kontrola nad taką inwestycją. Właściciel willi, portier czy administrator powinien mieć stały obraz tego, co dzieje się w budynku i poza nim. W zaawansowanych systemach wszystkie funkcje sterownicze i kontrolne powinny Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 56

57 być skoncentrowane w jednym miejscu, oprogramowanie wizualizacyjne, które proponujemy w systemie Inteligentnego Domu, umożliwi ogarnięcie tego jednym spojrzeniem. Jest ono proste w obsłudze, umożliwia graficzne przedstawienie na monitorze komputera każdego pomieszczenia i każdej kontrolowanej instalacji. Przydatne jest do rutynowej kontroli strażnika oraz jako system ostrzegawczy również dla właściciela dużej posiadłości. Także w zakresie utrzymania i serwisu instalacji wizualizacja jest ekonomiczna. Na monitorze komputera pokazywane są kontrolowane wielkości pomiarowe (np. temperatury pomieszczeń), informacje o awariach i nieprawidłowościach. System ma możliwość dźwiękowego lub głosowego (nagranego wcześniej w formie komunikatów) powiadamiania użytkownika o zdarzeniach. Wszystkich nieprawidłowych zdarzeniach, bowiem zintegrowany jest on z systemem alarmowym, pożarowym oraz kontrolerami obsługującymi ogrzewanie, oświetlenie, klimatyzację itd. Jeśli więc szalejąca wichura wybije okno domownicy zostaną o tym powiadomieni natychmiast, bowiem zdarzenia monitorowane są w czasie rzeczywistym. Do obsługi urządzenia oprogramowanego przez naszych inżynierów, według potrzeb inwestora, polecamy bezprzewodowe panele dotykowe LCD. Na kolorowym ekranie będzie możliwość zobaczyć wszystkie funkcje, które zostały ustalone. Panele dostępne są w wielkościach od 8,4 do 15, ale o nich szerzej napiszemy Ci w następnych częściach. Dodamy tylko, że panel wyposażony jest w przeglądarkę internetową, umożliwiającą sterowanie wizualizacją. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 57

58 Inteligentne urządzenia sprzyjające bezpieczeństwu Kamery rozmieszczone w istotnych punktach budynku i na zewnątrz mogą przekazywać obraz na dowolny telewizor (w razie zaniepokojenia domowników) lub właśnie na panel. Można też nagrywać obraz po wychwyceniu ruchu przez kamerę. Mało tego! Wszystkie informacje są zapisywane w bazie danych, co pozwala na późniejsze nimi zarządzanie oraz raportowanie. Podpowiadamy więc klientom, że wracając do domu będą mieli możliwość skontrolowania, co działo się w nim, podczas ich nieobecności. A co z bezpieczeństwem podczas dłuższej nieobecności domowników, np. podczas urlopu? Gdy domownicy wypoczywają z dala od domu - jest on atrakcyjnym obiektem dla złodzieja. I na to mamy radę. Funkcja symulacji obecności znacząco wpływa na zmniejszenie ryzyka niemiłej niespodzianki po powrocie z urlopu. Odpowiedni moduł "nagrywa" działania domowników w okresie poprzedzającym urlop, a następnie "odtwarza" je. Efekt jest bardzo przekonujący, gdyż oddaje rzeczywiste działania, które są różne każdego dnia. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 58

59 Już dziś jesteś w stanie stworzyć dom przyszłości, w którym domownicy będą się czuli komfortowo i bezpiecznie. Luksus, o którym marzy chyba każdy z nich, wymaga zapewnienia miejsca przeznaczonego wyłącznie do relaksu, wypoczynku i zabawy. Takim miejscem jest chociażby pokój telewizyjny. W następnej części opowiemy Ci, jak stworzyć nowoczesne centrum rozrywki w domu, niezależnie czy w salonie, czy w osobnej sali kinowej, na którą decyduje się coraz większa liczba osób budujących dom. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 59

60 XI Prawdziwe kino w domu Bezpieczeństwo, o którym pisaliśmy w poprzednim odcinku, to bardzo istotny aspekt dla każdego domownika. Jednak także ważne jest dobre samopoczucie w budynku, któremu poświęciło się dużo pracy, wysiłku i pieniędzy. Dlatego dziś skupimy się na rozrywce domowej, a raczej odpowiedniej aranżacji miejsca dla niej. A co nas tak relaksuje, jak dobry film. W dodatku, jeżeli pomieszczenie, gdzie go oglądamy, sprzyja projekcji. Koncepcja kina domowego od samego początku podporządkowana była jednemu celowi: stworzeniu miejsca lepszego i wygodniejszego dla rozrywki. Jak myślisz, czy kino domowe jest w stanie wyprzeć kino jako ośrodek społeczny? Raczej nie, gdyż "wyjście do kina" to nadal często wybierany sposób na spędzenie wolnego czasu. Poza tym atmosfera kina, współprzeżywanie z innymi oglądającymi czy wreszcie standardowy zapach popcornu i miłe (?!) chrupanie nachosów zapewnia udany wieczór. Jednak dlaczego rezygnować z komfortu oglądania filmów we własnym domu? Zasada jest jedna: im wcześniej rozpoczniesz planowanie kina domowego, tym lepiej. Najwłaściwszym rozwiązaniem jest zatem przemyśleć to zagadnienie już na etapie projektu domu czy mieszkania, najpóźniej, gdy lokum jest w stanie surowym. Kino domowe to wiele ważnych czynników. Począwszy od samego nośnika informacji płyty DVD (ang. Digital Versatile Disc), poprzez odtwarzacze płyt DVD, amplitunery i wzmacniacze, zestawy głośnikowe, ich odpowiednie rozmieszczenie i konfigurację, a wreszcie skończywszy na aspekcie wideo, czyli odbiornikach TV i projektorach. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 60

61 Sala kinowa Decyzję o budowie specjalnej sali kinowej należy podjąć jak najwcześniej. Kiedy rozpoczniesz projektowanie, będzie można wtedy wprowadzić zmiany, które wpłyną na jakość obrazu i dźwięku! Pomieszczenia najlepiej przystosowane do budowy sali kinowej to piwnica i strych. Nie są to miejsca reprezentacyjne i łatwo dopasować je do wymogów pokoju TV. projekt Pamiętaj, że w pomieszczeniu przeznaczonym na salę kinową bardzo istotny jest właściwy odsłuch. Z punktu widzenia akustyki pokój musi zapewniać korzystne rozchodzenie się fal dźwiękowych, nie tworząc tzw. fal stojących. Ich powstawaniu sprzyja rozmieszczenie równoległe ścian i sufitu. Zatem, żeby uniknąć niepożądanych efektów akustycznych, Twój projekt powinien przewidywać nierównoległe rozmieszczenie ścian i sufitu bądź chociażby zaokrąglone narożniki, bo tam kumulują się fale stojące. Czy nie uważasz, że poddasze jest zatem idealne do stworzenia takich warunków? Pochyłe ściany uniemożliwiają powstawanie nieprawidłowych dźwięków akustycznych. Piwnica natomiast to miejsce do łatwej adaptacji, więc i tu zrezygnowanie z prostopadło-ściennego pokoju nie jest trudne. Ponadto w piwnicy nie ma zwykle okien bądź są niewielkie, więc konieczne zaciemnienie sali mamy ułatwione. Jak wspomnieliśmy, akustyka jest bardzo ważna w pokoju multimedialnym, zatem powinniśmy również zwrócić uwagę z czego zbudujemy ściany w tym pokoju, Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 61

62 a także czym je pokryjemy (tylko farba, czy boazeria, tapeta/tkanina). "Gołe" ściany niekorzystnie wpływają na akustykę, dlatego zalecamy stosowanie wykończeń miękkich, gobelinami, dodatkami na ścianach... Dobrze również obijać/zakrywać płaskie powierzchnie różnego rodzaju mebli/półek. Zwróć także uwagę na podłogę. Najlepiej jest pokryć ją puszystym dywanem o grubości nawet 10 mm. Oprócz wytłumienia niepożądanych drgań wewnątrz pomieszczenia, pozwoli to zahamować przenikanie dźwięków do innych pomieszczeń, jeżeli salę kinową mamy na poddaszu. okablowanie Na temat okablowania krąży wiele mitów. Spotkasz się z opinią, że nie ma ono wpływu na jakość dźwięku, a gdzie indziej usłyszysz, że to od kabli właśnie zależy brzmienie danego zestawu. Różnice owszem są, ale słyszalne tylko w bardzo dobrych a zarazem drogich systemach audio. Oczywiście lepiej kupić firmowe okablowanie wraz ze sprzętem bądź zdecydować się na zakup w profesjonalnych salonach audio/video niż zaopatrywać się na straganach z pozłacanymi przewodami. Projektując schemat okablowania sali kinowej, musisz ponadto wiedzieć, gdzie będą stały poszczególne elementy kina domowego. Ustal to wcześniej. Rozmieszczenie kabli, mocowań głośników, projektora czy plazmy oraz umiejscowienie gniazdek powinieneś przemyśleć już na etapie stanu surowego. Umożliwi to ukrycie okablowania pod parkietem i listwami. Pamiętaj jednak, że i na przewody jest sposób. Podświetlane maskownice są to listwy montowane na ścianie, służące do zamaskowania biegnących pod nimi przewodów. Wersja z podświetleniem tworzy tak dobry nastrój w pokoju, że warto ją zastosować dla samego efektu świetlnego. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 62

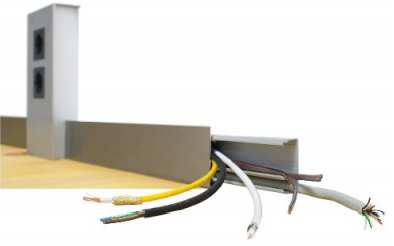

63 Dlaczego warto zastosować podświetlane maskownice przewodów? Estetycznie maskują przewody biegnące do głośników, TV, przedłużacze itd Umożliwiają trwałe zamocowanie przewodów bez dostępu do nich dzieci lub zwierząt Tworzą piękne efekty świetlne zapewniające miły nastrój w pokoju ściany Kiedy mamy położone już okablowanie, czas zająć się ścianami, podłogą i sufitem. Pamiętaj, że najważniejsza jest izolacja i akustyka, ale nie zapominaj również o potrzebie przebywania w pomieszczeniach wyjątkowo estetycznych, dopasowanych do funkcji i gustu, choć Tobie pewnie nie trzeba o tym przypominać... Ściany pomieszczenia przeznaczonego do projekcji powinny być matowe, w ciemnym kolorze. Sprawi to, że światło emitowane przez projektor wizyjny nie będzie się odbijało od ścian tylko od ekranu. Pokrycia dźwiękochłonne (np. pikowane, aksamitne) na tych ścianach oraz na suficie bardzo często spełniają też funkcję dekoracyjną, nadając wnętrzu niepowtarzalny wygląd. oświetlenie Oświetlenie to bardzo ważny element w aranżacji sali kinowej. Buduje ono nastrój, wpływa na estetykę wnętrza, a także na komfort (lub jego brak) oglądania filmów. Światło dzienne zdecydowanie utrudnia właściwy odbiór obrazu, dlatego tak ważne jest, aby zostało przez Ciebie całkowicie wyeliminowane z pomieszczenia. Wspomnieliśmy, że dobrym rozwiązaniem jest Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 63

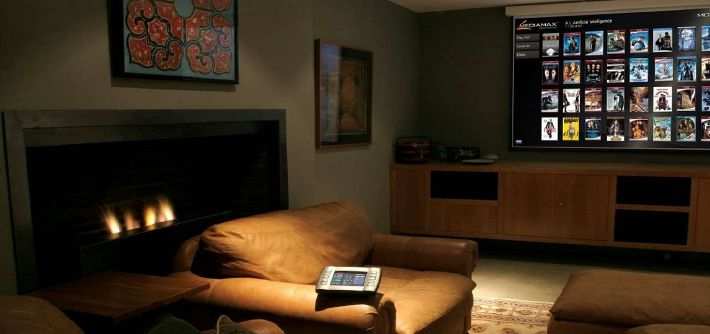

64 budowa kina domowego w piwnicy, gdzie nie ma okien, ale jeżeli już pomieszczenie je posiada, sugerujemy, by starannie je przysłonić grubymi, ciemnymi kotarami lub roletami, wewnętrznymi lub zewnętrznymi. Będziesz mieć pewność, że promienie słońca nie wedrą się na salę, a odbiór filmu będzie komfortowy. Ważne jest również wyeliminowanie zjawiska kontrastu pomiędzy ekranem a pozostałą częścią pomieszczenia. W tym celu możesz zastosować dyskretne oświetlenie, rozpraszające mrok. Najlepsze są naścienne kinkiety o niewielkiej mocy, światło przypodłogowe lub punkty świetlne zainstalowane w ścianie czy suficie. Rząd punktowych lampek umieszczonych wzdłuż linii ściany - tak jak w kinie, wygląda bardzo efektownie również w ciągu dnia. wentylacja Jeżeli w pokoju kinowym wszystkie okna są szczelnie zasłonięte, a izolacja akustyczna ścian przeprowadzona prawidłowo, konieczna jest instalacja wentylacyjna, której zadaniem jest zapewnienie przede wszystkim mikroklimatu (świeże powietrze, temperatura, wilgotność). Wentylacja odprowadza również ciepło od osób przebywających w środku. Przy realizacji kina domowego zastosuj wentylację o poziomie hałasu max 30 dba rozprowadzającą powietrze równomierne w całym pomieszczeniu, by uniknąć wygenerowania takiego hałasu, który utrudniałby oglądanie filmu. meble Komfort w kinie zapewniają wygodne fotele z podstawkami na napoje. W prywatnej sali również powinniśmy dobrać odpowiednie meble, by seanse filmowe przynosiły wyczekiwany relaks. W centrum sali kinowej znajdują się fotele. Mogą być rozkładane, ręcznie bądź automatycznie, ze specjalnymi podnóżkami, podgrzewane oraz wzbogacone o specjalne efekty. Dla pełnego komfortu wybieraj te wykonane z najlepszych materiałów, zaprojektowane zgodnie z ergonomią. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 64

65 Dobór sprzętu To kolejny aspekt, który musimy rozważyć. Standardowe zestawy kina domowego służą do oglądania filmów i koncertów na DVD, natomiast muzykę najlepiej słuchać na sprzęcie stereofonicznym. Najlepszym rozwiązaniem byłby więc zakup sprzętu kina domowego i odtwarzacza stereofonicznego. Jeśli jednak z różnych względów (głównie finansowych, ale również braku powierzchni) nie możemy zdecydować się na takie rozwiązanie, powinniśmy pójść na kompromis. Odpowiedzieć wtedy należy sobie na pytanie, co jest dla nas ważniejsze: kino czy muzyka. Stawiając muzykę, rezygnujemy z odtwarzacza CD na rzecz DVD. W ten sposób za niewielką dopłatą mamy dobre stereo i dwukanałowe kino. Jeśli nie jesteśmy w stanie zdecydować się, co jest dla nas bardziej istotne, dla pełnego komfortu powinniśmy wybrać dobry amplituner A/V z dźwiękiem o zbliżonej jakości do dźwięku z typowego wzmacniacza stereofonicznego. Musimy się jednak liczyć z tym, że koszt tego sprzętu będzie nawet czterokrotnie wyższy niż samego wzmacniacza. Ponadto pamiętajmy, że rozwiązanie uniwersalne wymaga również wyższej klasy kolumn, których koszt jest także niebagatelny. Wybierając sprzęt do kina domowego nie powinniśmy sugerować się wyłącznie marką czy doświadczeniem naszych znajomych. Oczywiście, możemy wysłuchać ich opinii, natomiast pamiętajmy, że odtwarzanie filmów czy muzyki zależy również od pomieszczenia, jakie na to przeznaczamy. Dlatego wybierając się do salonów sprzedaży, warto wybrać te, które dysponują różnymi salami, i tymi imponujących rozmiarów, i tymi, które zbliżone są do naszego pokoju. Wtedy sami będziemy mogli ocenić, jak brzmi i wygląda prezentowany film. Pełen relaks Kino domowe w przeznaczonej do tego sali jest dużym wydatkiem. Jeżeli jednak zachowa się powyższe zasady, możemy być pewni, że przyniesie to oczekiwany efekt - odpoczynek, zabawę, relaks dla wszystkich domowników i ich przyjaciół. Oczywiste jest, że większą możliwość stworzenia specjalnej sali kinowej mają właściciele domów jednorodzinnych aniżeli mieszkań czy niewielkich apartamentów. Nie wszyscy mogą pozwolić sobie na luksus przeznaczenia powierzchni tylko na pokój TV, choć jest to rozwiązanie idealne, by stworzyć wyjątkowy nastrój na jesienne i zimowe seanse. Ale zestaw kina domowego w salonie / pokoju dziennym też ma swoje dobre strony. Opowiemy Ci o nich w następnej części. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 65

66 XII Domowe kino w pokoju ogólnym Oczywiste jest, że większą możliwość stworzenia specjalnej sali kinowej mają właściciele domów jednorodzinnych aniżeli mieszkań czy niewielkich apartamentów. Nie wszyscy mogą pozwolić sobie na luksus przeznaczenia powierzchni tylko na pokój TV, choć jest to rozwiązanie idealne, by stworzyć wyjątkowy nastrój na jesienne seanse. I w tym przypadku zasada jest jedna: im wcześniej rozpocznie planowanie kina domowego, tym lepiej. Przemyślcie to już w czasie prac projektowych. Dziś w zabieganym świecie, mając tak niewiele czasu na relaks i rozrywkę, stawiamy głównie na wygodę. Nic nie zastąpi randki w kinie, ale jeśli dosyć mamy chrupiącego chipsy widza nad głową, a na wydanie nowości na DVD nie czeka się zbyt długo, decydujemy się na instalację kina domowego we własnym domu czy mieszkaniu. Sam telewizor czy wieża do odsłuchiwania muzyki już nam nie wystarczają. Stawiamy na komfort i jakość, marząc, by przyniosły one relaks całej naszej rodzinie po ciężkim dniu. Kino w pokoju ogólnym Dlatego też decydujemy się na instalację kina domowego w salonie czy pokoju dziennym. Grunt, by nie zatracić funkcji tego pomieszczenia, ale to wymaga od Ciebie dobrego, solidnego planu, wiedzy i doświadczenia w montażu sprzętu A/V. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 66

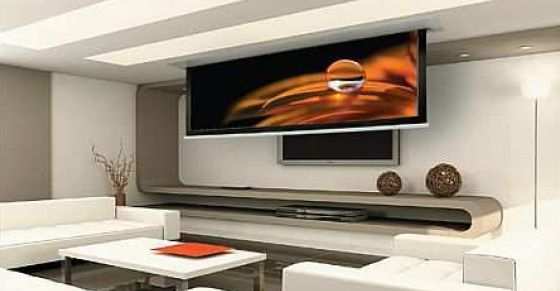

67 projekt Jeżeli zdecydujesz się na montaż urządzeń AV np. w salonie, warto, abyś już w stanie surowym zaaranżował wnętrze tak, by instalacja była jak najmniej widoczna. Najlepiej jest poprowadzić kable pod parkietem i wzdłuż listew oraz odpowiednio rozmieścić gniazdka zasilające. Najlepiej jeśli pokój będzie prostokątny, gdyż jest znacznie lepszy akustycznie niż pomieszczenie kwadratowe. Pamiętaj także, by rozważyć wybranie dość wysokiego pomieszczenia, szczególnie wtedy, jeśli zdecydujesz się na wysuwany z sufitu projektor. Nie zapominaj, że pokój dzienny charakteryzuje się dużą ilością okien. Dlatego tak ważne jest odpowiednie zaciemnienie pomieszczenia przez montaż żaluzji czy rolet, a także specjalne oświetlenie. oświetlenie Idealnym rozwiązaniem staje się zaplanowanie w pomieszczeniach reprezentacyjnych scen świetlnych. Wiesz już, że instalacja Inteligentnego Domu pozwala na zmianę klimatu oświetlenia jednym przyciskiem, w zależności od czynności, jakie chcemy wykonywać. I tak, jedząc kolację zapalimy główne światło nad stołem i delikatne oświetlenie dekoracyjne, a oglądając film, zgasimy lampy tak, by nic nie przeszkadzało w odbiorze. Pamiętasz, że system Inteligentnego Domu pozwala na integracje wszystkich istniejących instalacji w domu, zatem wybranie interesującej nas sceny świetlnej równocześnie włączy czy wyłączy odpowiednią liczbę lamp, zasłoni rolety i włączy wyższy stopień ogrzewania, by stworzyć domownikowi właściwy komfort do oglądania filmów. Jeżeli całkowite zaciemnienie salonu nie jest możliwe doradź klientowi ekran, który potrafi dawać ostry, barwny obraz bez względu na natężenie światła. Sprzęt można skalibrować tak, aby automatycznie dobierał kolor i kontrast w zależności od panujących warunków świetlnych. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 67

68 meble Producenci mebli doskonale wiedzą, że rozwój techniki musi iść w parze z wygodą i funkcjonalnością. Dlatego wzorniczo upodobniają swoje produkty tak, by pasowały do nowoczesnego sprzętu. W salonie najlepsze będą bryły, które pomieszczą i wyeksponują (lub na życzenie ukryją) sprzęt Hi-Fi, zbiory płyt czy telewizor plazmowy lub projektor, z którego będą wyświetlane filmy. Dobry efekt dadzą te o nowoczesnym wzornictwie z dodatkiem szkła i aluminium. Poszczególne elementy zestawów meblowych, czyli witryn, słupków, szafek i kredensów - uzupełnione przezroczystym bądź kolorowym szkłem i aluminiowymi aplikacjami tworzą niebanalne układy mebli. Zwróć również uwagę na wypoczynki: kanapy, sofy i szezlongi. Dostępne są w sprzedaży meble, które możemy dostosować do pozycji, w której się znajdujemy. Inaczej siedzimy oglądając film, a inaczej pijąc kawę z przyjaciółmi. Odchylane oparcia i regulowane podnóżki na pewno podniosą nam komfort przebywania w salonie. Pełną relaksu swobodę potęgują dodatki - miękkie poduszki, umożliwiające przyjęcie maksymalnie wygodnej pozycji. kolor pomieszczenia Kolorystyka pokoju, w którym zainstalujemy kino domowe, jest bardzo istotną kwestią. Tu również musimy iść na kompromis. Zacznij od ciekawych dekoracji. Szablony do odwzorowania na ścianie, bardzo modne ostatnio, raczej zostaw na wykończenie sypialni. Oglądając film czy słuchając muzyki, wzrok nie powinien być przyciągany przez mocne elementy dekoracyjne. Dlatego w pokojach wielofunkcyjnych, służących nam do oglądania filmów, spotykania się z przyjaciółmi i jedzenia posiłków, postaw na uspokajające pastele, raczej w ciemnych odcieniach. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 68

69 Pamiętaj, że w przypadku wykorzystywania projektora podwieszanego, kolor sufitu powinien być również ciemny, a wszystkie farby stosowane do malowania powinny posiadać matową strukturę. Jeżeli nie wszyscy domownicy zgodzą się na takie rozwiązanie, pozostaje Ci przekonać ich, by chociażby jedna ściana, na której wisi ekran była ciemna, nie odbijająca światła. Oczywiście pomieszczenie przeznaczone tylko na kino domowe jest przygotowane w sposób szczególny. W wielofunkcyjnym pokoju stworzysz dość dobre warunki akustyczne stosując kilka trików. Miękkie kanapy, fotele, puszysty dywan pozwolą Ci stworzyć optymalne warunki dla dźwięku. Półki z książkami, obrazy, tkaniny pochłaniają i rozpraszają dźwięk. akustyka Dobrym rozwiązaniem jest dobór szczelnie akustycznych drzwi, które zapewnią komfort zarówno widzowi, niesłyszącemu odgłosów np. z kuchni, jak i pozostałym domownikom, którzy niekoniecznie muszą mieć ochotę na film. Jest to jednak sporym utrudnieniem i kolejnym aspektem, który wymaga kompromisu. Modne i wygodne tzw. "openspace'y" nie przewidują drzwi oddzielających salon od jadalni czy kuchni, tworząc w ten sposób większą powierzchnię, którą trzeba nagłośnić. Domownicy zatem muszą zdecydować na czym bardziej im zależy: przestronności czy komforcie (i oszczędności mocy) przy korzystaniu ze sprzętu audio-video. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 69

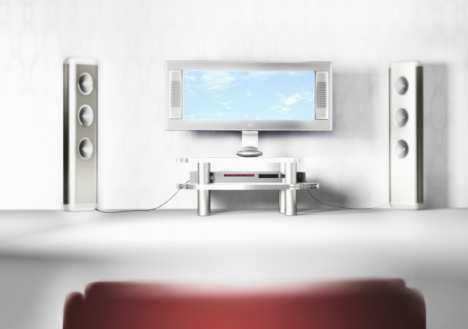

70 rozmieszczenie sprzętu Kino domowe najczęściej składa się z telewizora lub coraz częściej ekranu z projektorem i źródeł obrazu i dźwięku, np. odtwarzacz DVD, wielokanałowy wzmacniacz z wbudowanymi dekoderami dźwięku dookólnego oraz z przynajmniej pięciu głośników i subwoofera (głośnik basowy). W salonie, który nie jest wyłącznie salą kinową, rozwiązaniem dającym najwięcej możliwości jest telewizor LCD lub plazmowy. Zwróć uwagę, że wymaga on mniej pracy niż projektor i ekran, a całkowite zaciemnienie pomieszczenia nie jest konieczne. Oczywiście im większy i nowocześniejszy jest telewizor, tym większy komfort oglądania filmów, szczególnie z cyfrowego źródła jakim jest Blu-Ray. W droższych systemach kina domowego proponuje się ekran projekcyjny o dużych wymiarach łatwy do powieszenia na ścianie lub ukrycia w suficie podwieszanym. Duży format obrazu i tym samym wspaniały komfort widzom zapewni projektor. Głośniki to bardzo ważny element zestawu kina domowego. To przecież od nich zależy jakość słuchanej muzyki (jeśli zestaw kina domowego traktujemy jako zestaw Hi-Fi), a także jakość odbioru filmu. Wiesz, że najczęściej stosuje się pięć głośników i jeden subwoofer odpowiedzialny za bas. Pamiętaj, że jeśli pomieszczenie nie jest imponujących rozmiarów, nie stosujmy dużych kolumn. Kolumny przednie i głośnik centralny powinny być tej samej klasy, aby uniknąć zmiany charakteru dźwięku podczas przechodzenia dźwięku przestrzennego przez kolejne głośniki. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 70

71 Rozmieszczenie głośników to podstawa prawidłowego korzystania z systemu kina domowego. Punkt odsłuchowy ustawisz centralnie względem wszystkich głośników, dlatego kanapę należy umieścić na środku pomieszczenia, na przeciwko telewizora. Dwa głośniki główne (muzyka, efekty specjalne) znajdują się po jego bokach, natomiast głośnik centralny (mowa, szept, oddech) powinien być umieszczony jak najbliżej obrazu filmowego nad lub pod telewizorem, najlepiej w jednej linii z głośnikami głównymi. Dwa głośniki surround (tylne, boczne) umieść na przeciwległych ścianach, najlepiej metr za plecami, ok. pół metra nad głową. Subwoofer (potężne impulsy niskich tonów) możesz umieścić gdziekolwiek. Co ma wspólnego z kinem domowym? Trudno wyobrazić sobie nasze codzienne życie bez muzyki, telewizji, radia, Internetu. Czasy, kiedy pani domu czekała na nocną powtórkę ulubionego serialu, bo w dzień uniemożliwili obejrzenie ostatniego odcinku pozostali domownicy, oglądający z zapartym tchem kolejny finał kolejnej olimpiady, dawno minęły. A może być tak miło... Zasypiamy przy delikatnych dźwiękach bluesa, podczas gdy obok w pokoju dorastająca córka słucha, owszem, przystojnego wokalisty, którego talent muzyczny nie idzie w parze z wyglądem. Jeżeli jednak my go nie słyszymy, nie interweniujemy w pokoju nastolatki udało się uniknąć kolejnej awantury. W następnej części opowiemy Ci o multiroomie i dystrybucji audio/video do innych pomieszczeń. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 71

72 XIII Multiroom i dystrybucja AV Wiesz już, jak urządzić salę kinową i kino w salonie, gdzie domownicy będą wspólnie spędzać czas. Ale jasne jest, że nie zawsze uda się zagonić wszystkich do oglądania filmu. Dorastającego chłopca mama nie przekona do Przeminęło z wiatrem, a ojciec nie będzie wraz z nim słuchał najnowszych przebojów dyskotekowych. A co jeśli w jednym czasie każde z nich będzie chciało oddać się ulubionej rozrywce? Dla wygody i komfortowej atmosfery w domu możesz zastosować system Multiroom, dzięki któremu każdy będzie mógł oglądać czy słuchać tego, czego zapragnie. Co to jest Multiroom? Multiroom to system kompleksowego nagłośnienia wielopokojowego, dzięki któremu w każdym pomieszczeniu możemy słuchać wybranego źródła dźwięku radia, TV, CD, DVD bez konieczności kupowania osobnych zestawów do wszystkich pomieszczeń. Pozwala on na ukrycie wszystkich źródeł i wzmacniaczy audio/video np. w garderobie i dystrybucję niezależnego dźwięku do dwóch, czterech, sześciu, lub nawet stu pomieszczeń. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 72

73 System Multiroom składa się z jednostki centralnej, która rozprowadza dźwięk do każdego pomieszczenia przez specjalne wzmacniacze strefowe i głośniki. Głośniki możesz zaprojektować w ścianach lub sufitach. Czyli masz do czynienia nie tylko z poprawą komfortu życia domowego, ale również z wpływem na wystrój wnętrza. Zamiast kilku urządzeń: wież Hi-Fi, radia, telewizora niewielkie sterowniki w ścianach. Zamiast niewyobrażalnych do postawienia np. w łazience kolumn wmontowane w sufit głośniki. Oszczędność miejsca i estetyka wnętrza jednocześnie. Dlatego o instalacji Multiroom warto myśleć już na etapie budowy, by uniknąć koniecznych przeróbek. Niezbędne może okazać się bowiem podniesienie płytek podłogowych pod przewody czy wykucie miejsca w ścianach na głośniki czy sterowniki. Co to jest serwer AV? Jak pogodzić mieszkanie pod wspólnym dachem dziadków słuchających ulubionej audycji radiowej, rodziców planujących seans filmowy i niesfornego nastolatka, urządzającego na piętrze imprezkę dla przyjaciół? Jak szybko znaleźć odpowiednią do nastroju piosenkę, jeśli nasza muzyczna kolekcja jest bardzo rozbudowana? Należy zastosować serwer audio/video, który pozwoli wszystkim domownikom spędzać czas bez kłótni i walki o pilota. System Inteligentnego Domu to także integracja urządzeń Kina Domowego oraz Multiroom, czyli wielopokojowego nagłaśniania. Czy wiesz, że ulubioną muzykę można gromadzić na specjalnych serwerach zapisujących do kilku tysięcy godzin muzyki oraz mających wizualizację dostępnych utworów na jednym panelu? Właśnie poprzez te panele dotykowe domownicy mogą sterować każdym urządzeniem w Kinie Domowym i Multiroom: ekranem, tunerami radiowymi, TV/sat, serwerami plików MP3, ipod-em, CD, DVD/BD, grą Playstation itd. Serwer Audio/Video to urządzenie magazynujące wszystkie nasze utwory i filmu (nawet płyt!). Występują wersje 1-90 strumieniowe, czyli każdy domownik lub gość hotelu może słuchać/oglądać inny utwór/film jednocześnie. Występują już modele wysokiej rozdzielczości (HD DVD i Blue Ray). Serwer ma również dostęp do setek stacji radiowych obecnych w Internecie. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 73

74 To nie koniec zalet serwerów AV. Dzięki nim bowiem możemy łatwo i szybko wyszukać dany album i piosenkę według typowych kryteriów, tworzyć własne playlisty, połączyć się z Internetem, korzystać z ipoda, a nawet zapisać na dysku płyty winylowe dzięki wejściom analogowym. Wszystkie te informacje wyświetlane są na telewizorze bądź ekranie projekcyjnym, lub na wyświetlaczu panelu, którym sterujemy i zarządzamy wszystkimi urządzeniami Kina Domowego i Multiroom. W naszych realizacjach stosujemy urządzenia, które dostarczają wysokiej jakości dźwięk dla pokoju kinowego i do innych pomieszczeń. Zapewniają zaawansowane przetwarzanie i nagłośnienie surround dla Kina Domowego. Dzięki nim domownik może również zintegrować wszystkie pozostałe urządzenia i funkcje: sterowanie oświetleniem, roletami, kamerami... Ekran zamiast telewizora Jakość dźwięku w Kinie Domowym powinna współgrać z wysoką jakością obrazu. Dlatego w naszych realizacjach proponujemy ekrany projekcyjne i projektory, dające wspaniałe przeżycie dla osób przyzwyczajonych do telewizorów (nawet wielkich plazm - domowy ekran projekcyjny ma najczęściej przekątną cali). Ekran może być zamocowany pod sufitem, co pozwala na szybka zmianę pokoju w salę kinową, a po projekcji ukrywanie całego sprzętu, jeśli nie pasuje do wystroju wnętrza lub domownikom zależy na wolnej przestrzeni. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 74

75 Niewidoczne głośniki Aby osiągnąć maksymalny komfort i dużą elegancję instalacji instalujemy również głośniki, przeznaczone do montażu na ścianie, wbudowane w ścianę/sufit lub wręcz całkowitego ukrycia pod tynkiem. Nie zajmują miejsca, przez co nie utrudniają aranżacji wnętrza przy optymalnym dźwięku. Ich dyskretny montaż nie wpływa na aranżację wnętrza, zarówno jeśli tworzysz dom w nowoczesnym, jak i bardziej klasycznym stylu. Panele dotykowe Do tych wszystkich funkcji i urządzeń w naszych realizacjach wykorzystujemy panele CRESTRON z dotykowym ekranem o przekątnej od 4 nawet do 21, o bardzo dobrym kontraście i rozdzielczości. Dzięki panelom dotykowym można w intuicyjny sposób sterować każdą funkcją systemu Audio/Video i jednym dotykiem wyłączyć oglądany film, odsłonić rolety, zapalić światło i z sali kinowej powrócić do salonu. Na takich ekranach można nie tylko zobaczyć listę utworów z serwera muzycznego (lub filmowego), ale także sterować dowolną lampą, roletą, mieć podgląd z kamer systemu bezpieczeństwa rozmieszczonych wokół domu, można zobaczyć gościa czekającego przed bramą na posesję i wpuścić go naciskając na ekranie wirtualny przycisk. Zauważ, że są także modele z przeglądarką internetową, obsługą poczty oraz multimedialne, na których można także obejrzeć film (klawisze na obudowie pozwolą na szybkie zatrzymanie filmu, włączenie światła i odebranie dzwoniącego telefonu). Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 75

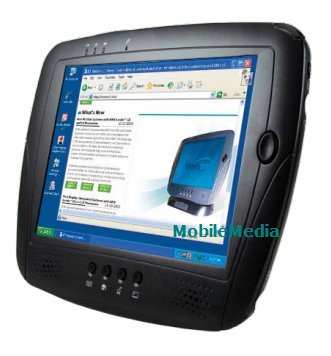

76 Komfort, oszczędność i bezpieczeństwo Trzy powody, dla których warto zainstalować system Inteligentnego Domu! Pamiętaj, jeżeli będziesz potrzebować oferty, będziesz mieć dodatkowe pytania chętnie pomożemy. Napisz więc do nas o swoich wątpliwościach. Ty masz pomysły, my techniczne możliwości, by Twoje fantazje wprowadzić w życie... Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 76

77 XIV - Zaawansowana integracja z systemem Audio/Video. Poniżej opisujemy bardzo ciekawą realizację systemu Inteligentnego Domu opartą o system KNX/EIB i CRESTRON. SMARTech jest prawdopodobnie jedyną firmą w Polsce mającą certyfikaty uprawniające do realizacji obu wymienionych systemów. Podstawowe możliwości System KNX/EIB obejmuje sterowanie oświetleniem w domu i ogrodzie, ogrzewaniem i roletami. Zastosowano kilkadziesiąt scen świetlnych z możliwością ich swobodnego włączania i zapisywania w systemie przez każdego domownika. Wystarczy ustawić wybrane lampy na oczekiwany poziom mocy i nacisnąć klawisz "zapamiętaj jako scenę 1". Oświetlenie na zewnątrz domu włącza się automatycznie o zmierzchu, wtedy też opuszczają się rolety, by domowników nie można było podglądać z ulicy. Markizy na tarasie otwierają się automatycznie przy dużym nasłonecznieniu (by chronić osoby siedzące na tarasie przed silnymi promieniami Słońca), ale chowają, gdy wieje silny wiatr (by zapobiec zniszczeniu tkaniny). Integracja z systemem audio/video Jak dotychczas jest to nasz prawie typowy system. Jednak integracja z systemem Audio wyznaczyła nam znacznie wyższe wymagania oczekiwania klienta były bardzo rozbudowane: sterowanie każdym urządzeniem w kinie domowym (ekran, dwa tunery TV sat, serwer plików MP3, ipod, radio, CD, DVD, gra Playstation) z jednego panelu dotykowego. Aby było jeszcze trudniej wszystkie te możliwości miały być dostępne w sześciu niezależnych strefach, by każdy z domowników mógł słuchać/oglądać coś innego. Sterowanie nie mogło ograniczać się do wybrania źródła dźwięku i zmiany utworu na kolejny/poprzedni, jak to jest w typowych systemach Multiroom (wielopokojowy system dystrybucji dźwięku). Celem była możliwość znalezienia konkretnego utworu określonego wykonawcy oraz tworzenia własnych list ulubionych i kolejki odtwarzania. Po zakończeniu seansu jedno naciśnięcie klawisza OFF wyłączy wszystkie urządzenia audio, schowa ekran oraz zapali powoli oświetlenie lub podniesie rolety. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 77

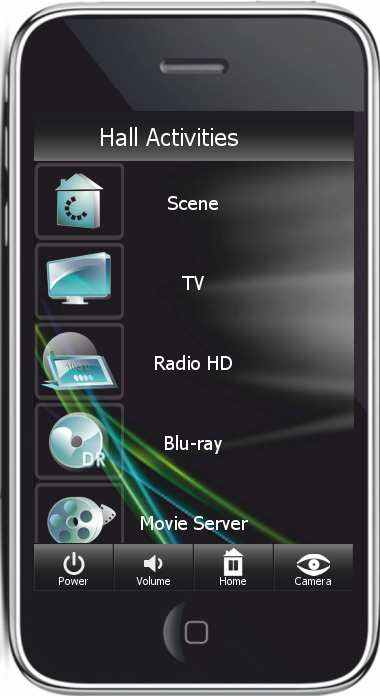

78 Ekran dotykowy - pozbądź się zestawu pilotów Do tych wszystkich funkcji wykorzystaliśmy panele z dotykowym ekranem o przekątnej 8,4" o bardzo dobrym kontraście i rozdzielczości integrujące się z systemem KNX/EIB i urządzeniami AV poprzez złącza RS232 i IR. Dzięki panelom możemy w prosty sposób sterować każdą funkcją systemu Audio, mamy podgląd z kilkunastu kamer rozmieszczonych wokół domu, możemy zobaczyć gościa czekającego przed bramą na posesję, sterować dowolną lampą/roletą, a także korzystać z Internetu i poczty elektronicznej. Uniwersalny panel dotykowy sterujący cały Twoim sprzętem audio/video. Prezentujemy możliwości paneli dotykowych do sterowania kinem domowym i pozostałym sprzętem, jaki masz w salonie lub pokoju kinowym. W uproszczeniu można powiedzieć, że jest to uniwersalny pilot sterujący, lecz takie uproszczenie byłoby zbyt banalne. Zestaw ten składa się z: dużego przenośnego panel z ekranem dotykowym 8,4 kontrolera do ukrycia w Twojej szafce TV, który wysyłałby sygnały do wszelkich urządzeń AV (wzmacniacz, telewizor, projektor, DVD, Blu-ray, amplituner, odtwarzacz TV Sat itd.). zestawu odpowiednich emiterów podczerwieni i sygnałów RS graficznym interfejs (wygląd graficzny) tworzony na Twoje życzenie naszej usługi zaprogramowania zestawu do Twoich urządzeń Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 78

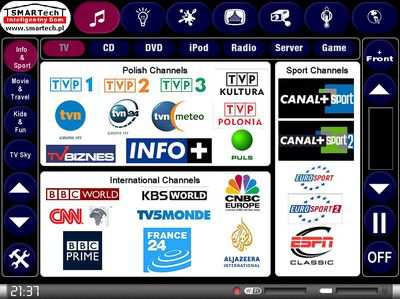

79 Na ekranie tego pilota zamiast nic nie mówiących numerów kanałów są loga stacji TV i radiowych pogrupowane w działy tematyczne. Panel może służyć, jako przeglądarka internetowa. Wbudowany system Windows XP zapewnia pełną funkcjonalność jako mini komputer (po prostu laptop z klawiaturą wyświetlaną na dotykowym ekranem) z możliwością uruchamiania programów i dokumentów jak na zwykłym laptopie/komputerze stacjonarnym. Tablet WebDT 366 posiada WiFi, BlueTooth, port USB, slot PCMCIA oraz CF (Compact Flash) nawet 16GB (jako 16GB!). Obudowa wykonana ze stopu magnezu-aluminium (lekkość i trwałość). Port USB - można podłączyć mysz czy klawiaturę na USB (lub kilka urządzeń przez rozdzielacz). Pendrive na USB jest wykrywalny jako dodatkowy dysk twardy, bez dogrywania sterowników. Idealny do multimediów, internetu i GPS - posiada m.in. Internet Explorer jak i Windows Media Player oraz pełne wsparcie dla zewn. odbiorników GPS (po dokupieniu odbiornika GPS i wgraniu map może nam służyć jako nawigacja). Moduł IR - zarządzanie i integracja z podczerwienią Moduł IR to urządzenie integrujące systemy automatyzacji i alarmowe z podczerwienią używaną do sterowania urządzeniami audio-wideo, klimatyzatorami, itd. Można także zastosować urządzenie samodzielnie, jako domowy "zawiadowca ruchu" fal podczerwonych. Jest to rozwiązanie pozwalające na sterowanie sprzętem Audio-wideo w sposób zautomatyzowany, bez osobistego angażowania się. Ściany i zamknięte drzwi przestają być problemem. Oznacza to, że np. wejście domownika do domu nie tylko automatycznie włączy światło, opuści rolety, podniesie temperaturę, ale też spowoduje włączenie telewizora na ulubiony program, lub uruchomi wybraną płytę CD/DVD. Taka funkcjonalność zbliża nas coraz bardziej do możliwości domu Billa Gatesa, gdzie wchodząc do pokoju możemy zobaczyć ulubiony obraz na wiszącym na ścianie monitorze plazmowym. Obecnie także klienci firmy SMARTech mogą mieć taką (i wiele innych) funkcję w swoich domach. Integracja jest dwukierunkowa - możemy zatem sterować dowolną funkcją systemu KNX z pilota bezprzewodowego. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 79

80 Oto kilka przykładów zastosowań modułu SMARTech IR (kolejne pozostawiamy Państwa wyobraźni): Czujnik ruchu wysyła sygnał o załączeniu nagrywania na magnetowidzie obrazu z kamery w hallu w momencie pojawienia się intruza Możliwość wysłania np. z biura, polecenia nagrania filmu na domowym magnetowidzie Sterowanie z sypialni DVD znajdującym się w salonie Wejście do domu spowoduje włączenie telewizora na ulubiony program lub uruchomi wybraną płytę z odtwarzacza CD Gdy włączamy telewizor, zasłony przysłonią zaglądające zbyt mocno Słońce i umożliwią nam komfortowe oglądanie ulubionego programu Przedłużacz pilotów (możesz sterować dowolnym urządzeniem z dowolnego miejsca) Automatyczne ściszanie radia/tv, gdy dzwoni telefon (zapewniony spokój podczas rozmowy) Przykłady można mnożyć, a zastosowania podpowie nam wyobraźnia. Przykłady możliwości Poniżej zamieszczamy kilka ekranów panelu, tak aby pokazać Państwu pełnię możliwości. Całość logiki poruszania się po funkcjach, grafikę i napisy stworzyliśmy samodzielnie na życzenie klienta - całość jest dowolnie modyfikowana. Jeśli chcieliby Państwo uzyskać jeszcze bardziej szczegółowe informacje na ten temat, zapraszamy na nasza stronę internetową - pod adresem /bin/panel.zip (1,2 MB) umieściliśmy pełną symulację dla opisanych paneli, która w prosty sposób przedstawia zaimplementowane możliwości. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 80

81 Ekran główny paneli Ekran wyboru stacji TV Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 81

82 Ekran playlisty z serwera audio Ekran wyboru i ustawień źródła dźwięku Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 82

83 Ekran sterowania oświetleniem na piętrze Ekran podglądu obrazu z kamer Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 83

84 Ekran przeglądarki internetowej Prezentację tego panela możesz zobaczyć na stronie Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 84

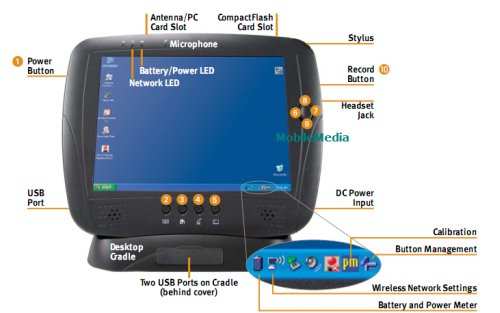

85 SPECYFIKACJA TECHNICZNA Ekran: 8.4 Hi-Brite TFT LCD with Resistive Touch and Outdoor-Viewable Option Rozdzielczość: 800 x 600 (SVGA) Procesor: AMD Geode GX 500 Pamięć (flash) 512MB (pamięć użytkowa, można ją powiększyć przez dokupienie sobie np. karty pamięci CF) Pamięć (RAM) 256MB (GX) System operacyjny: Windows CE 5.0 angielski Porty: 1xUSB 1.1, 1xCompactFlash slot, 1xPCMCIA slot, 1xBluetooth Rysik: tak, ekran reaguje również na dotyk palca Specjalne gumowe osłony odporne na wstrząsy Cztery kontrolne przyciski; jeden owalny 4-stronny; przycisk power; przycisk nagrywania Porty I/O: 12V DC-in Jack; Microphone-In; Headset Jack; Enclosure Magnesium-Aluminum alloy AC/DC adapter Input: VAC, 1.2A; Output: 12VDC, 3.5A Wymiary: (H x W x D) 200 x 240 x 18 (mm) Waga: 0.86 kg Regulatory FCC Class B, CE, UL Wirtualna klawiatura do wprowadzania tekstu Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 85

86 XV Ciekawostki Audio/Video i nie tylko Serwery Audio/Video wszystkie utwory i filmy dostępne w całym domu Co to jest serwer Audio/Video? Serwer Audio/Video to urządzenie magazynujące wszystkie nasze utwory i filmy (nawet płyt). Występują wersje 1-90 strumieniowe, czyli każdy domownik może słuchać/oglądać inny utwór/film jednocześnie. Występują już modele wysokiej rozdzielczości (Blu-Ray). Dlaczego warto zastosować serwer Audio/Video? Koniec z szukaniem płyt każdy Twój utwór/film jest dostępny natychmiast Szybki wybór utworu/filmu wg tytułu, gatunku, aktorów, wykonawców itd. Bardzo prosta obsługa nawet 6 letnie dziecko sobie poradzi a Ty masz spokój :-) Koniec z ryzykiem uszkodzenia płyt dane zapisane są z kopią bezpieczeństwa (RAID) Czy mogę zastosować serwer Audio/Video w wybudowanym domu? Tak dzięki najnowszym urządzeniom transmitującym sygnał bezprzewodowo (także HDMI) możemy zastosować serwer Audio/Video w istniejących domach i mieszkaniach bez kucia ścian. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 86

87 Emisja cyfrowej muzyki i filmów HD w całym domu Co to jest dystrybucja cyfrowego sygnału audio i video? Dystrybucja cyfrowego dźwięku i obrazu oznacza możliwość słuchania cyfrowo nagranej muzyki i oglądania filmów w wysokiej rozdzielczości na kilku odbiornikach w domu. Dźwięk nie podlega żadnym zakłóceniom a jego cyfrowa postać daje domownikom możliwość łatwego wyboru według wykonawcy, tytułu, gatunku itd. Tak prosto, jak w małym ipodzie. Ze względu na występujące w filmach HD zabezpieczenia przed kopiowaniem, sygnał taki musi być transmitowany złączem cyfrowym HDMI. Jest ono bardzo wrażliwe na długość połączenia połączenia dłuższe niż 15m nie były dotychczas możliwe. Obecne rozdzielacze sygnału umożliwiają jego transmisję nawet na odległość 160m, więc nawet w dużym domu można oglądać film HD z każdego pokoju. Występują także wersje bezprzewodowe, idealne do istniejących domów. Dlaczego warto zastosować cyfrową dystrybucję sygnału AudioVideo? Komfortowe słuchanie muzyki i oglądanie filmów w innych pokojach Najwyższa jakość dźwięku i obrazu (nie ma potrzeby kompresji, choć jest to możliwe) Nie trzeba prowadzić wielu przewodów dla 6 stref wystarczy jeden przewód Możliwość oglądania także filmów HD (mało kto wie, że to nie było dotąd łatwe) Sterowanie odtwarzaczem muzyki/filmów możliwe z każdego pomieszczenia Czy mogę zastosować cyfrową dystrybucję Audio/Video w wybudowanym domu? Tak dzięki najnowszym urządzeniom transmitującym sygnał bezprzewodowo. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 87

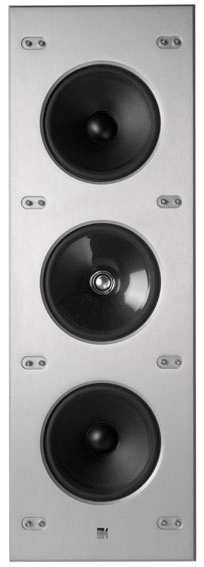

88 Ekrany projekcyjne przezroczyste dla dźwięku Co to jest ekran projekcyjny? Ekran projekcyjny to specjalna tkanina wisząca na ścianie, na którą ma padać obraz z projektora. Obraz na dużym ekranie to wspaniałe przeżycie dla osób przyzwyczajonych do telewizorów (nawet wielkich plazm domowy ekran projekcyjny ma najczęściej przekątną cali). Po zakończeniu projekcji ekran może zostać automatycznie zwinięty i w pokoju nie widać żadnego urządzenia. Głośniki zamontowane za ekranem (wbudowane w ścianę) nie zabierają miejsca i są niewidoczne. Dlaczego warto zastosować ekrany projekcyjne i projektory? Ogromny obraz, jak w kinie tylko dla Ciebie i Twoich bliskich Po projekcji ekran można zwinąć nie przeszkadza w wystroju pokoju Zestaw ekran+projektor jest już często tańszy niż 8x mniejszy telewizor plazmowy 52 Czy mogę zastosować ekran projekcyjny i projektor w wybudowanym domu? Tak. Model zwijany ręcznie nie wymaga żadnych przewodów, a elektryczny tylko prądu z najbliższego gniazdka. Projektor wymaga tylko zasilania sygnał Video prześlemy bezprzewodowo (nawet HDMI). Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 88

89 Windy i uchwyty dla telewizorów i projektorów Co to jest winda i uchwyt dla telewizorów i projektorów? Windy to urządzenia elektrycznie podnoszące ukryty w szafce telewizor lub opuszczające ukryty w suficie projektor. Pozwalają na szybką zmianę pokoju w salę kinową, a po projekcji chowają cały sprzęt, jeśli nie pasuje do wystroju wnętrza. Uchwyty dla telewizorów i projektorów pozwalają zamocować je w nietypowych miejscach (telewizor ukryty pod sufitem, odchyla się na czas oglądania filmu, telewizor/projektor zamocowany na skośnej ścianie poddasza, lub w narożniku pokoju). Dlaczego warto zastosować windy i uchwyty dla telewizorów i projektorów? Umożliwiają umieszczenie telewizora/projektora nawet w niedostępnych miejscach Pozwalają na optymalny układ elementów domowego kina Po projekcji urządzenia można ukryć nie przeszkadzają w wystroju pokoju Windy zabezpieczają też sprzęt przed kurzem, uszkodzeniem, kradzieżą Czy mogę zastosować ekran projekcyjny i projektor w wybudowanym domu? Tak. Uchwyty nie wymagają żadnego przewodu, a windy tylko prądu z najbliższego gniazdka. Sygnał do projektora/telewizora można doprowadzić bezprzewodowo (nawet HDMI). Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 89

90 Głośniki ścienne, sufitowe i zewnętrzne Co to są głośniki ścienne i sufitowe? Są to głośniki przeznaczone do montażu na ścianie, wbudowania w ścianę/sufit lub wręcz ich całkowitego ukrycia pod tynkiem. Służą do odtwarzania muzyki i do kina domowego w pokojach w których tradycyjne/widoczne głośniki są niepożądane. Występują też elektrycznie wysuwane. Dlaczego warto zastosować głośniki ścienne i sufitowe? Nie zajmują miejsca, przez co nie utrudniają aranżacji wnętrza przy optymalnym dźwięku Są mało widoczne (przedni panel może być malowany na kolor ściany) lub całkowicie niewidoczne (wmontowane w ścianie pod tynkiem) Pozwalają cieszyć się muzyką w całym domu, bez umieszczania w nim sprzętu audio Czy mogę zastosować głośniki ścienne i sufitowe w wybudowanym domu? Tak, jednak wymagają przewodu. W najgorszym wariancie musi to być przewód prowadzony od sprzętu audio, w najlepszym wariancie wystarczy zasilanie z najbliższego gniazdka, gdyż sygnał audio można doprowadzić bezprzewodowo (zachowując jakość dźwięku hi-fi). Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 90

91 Telewizory do łazienek, kuchni i tarasów Co to są telewizory do łazienek, kuchni i tarasów? Telewizory do łazienek, kuchni i tarasów są zaprojektowane tak, by nie przeszkadzała im wilgoć, ani chlapiąca woda. Są montowane w grzejniku drabinkowym, albo bezpośrednio w ścianie, przez co nie odstają od niej bardziej niż glazura. Rama może być w wielu kolorach, a powierzchnia lustrzana po wyłączeniu TV wygląda jak zwykłe lustro. Telewizory do kuchni mogą być montowane w drzwiach szafek kuchennych, przez co nie zajmują miejsca. Dlaczego warto zastosować telewizory do łazienek i kuchni? Możliwość oglądania filmów i telewizji w pomieszczeniach wilgotnych Nie zajmują miejsca, którego zawsze mało w kuchni i łazience Wyglądają znacznie lepiej, niż wiszące telewizory LCD/plazmowe Czy mogę zastosować ekran projekcyjny i projektor w wybudowanym domu? Tak. Telewizor wymaga tylko prądu z najbliższego gniazdka. Sygnał video można doprowadzić bezprzewodowo (nawet HDMI). Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 91

92 Stacje dokujące do ipod-a Co to są stacje dokujące do ipod-a? Są to podstawki z zamontowanym złączem transmitującym dźwięk, obraz, dane o utworach oraz zasilanie ipod-a. Umożliwiają szybki dostęp do utworów zgromadzonych w ipodzie do domowego zestawu audio/video. Wystarczy postawić ipod-a na podstawce i już cała muzyka i filmy z niego są dostępne do sluchania i oglądania na domowych głośnikach i telewizorze (wraz z wyświetlaniem menu utworów). Dlaczego warto zastosować stacje dokujące do ipod-a? Estetyczny wygląd bez plączących się kabli Umożliwiają odtwarzanie utworów na domowych głośnikach i dużym ekranie Prosty dostęp dla wszystkich domowników do utworów zapisanych na ipodzie Czy mogę zastosować stacje dokujące do ipod-a w wybudowanym domu? Tak. Stację dokująca można postawić na biurku lub szafce, można też wbudować ją w ścianę, jednak to wymaga przewodu zasilającego (sygnał audio/video można doprowadzić bezprzewodowo). Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 92

93 Zabezpieczenia przed piorunem i zakłóceniami Co to są zabezpieczenia przed piorunem i zakłóceniami? Nowoczesne, delikatne urządzenia elektroniczne są coraz bardziej wrażliwe na zakłócenia, niestabilność napięcia, wyładowania atmosferyczne itp. Dostępne są jednak urządzenia skuteczne chroniące domowy sprzęt przed wyładowaniem atmosferycznym i tzw szumem w sieci. Obecne w rozdzielnicy elektrycznej bezpieczniki są niewystarczające, gdyż chronią tylko przed piorunami w dodatku tylko z sieci elektrycznej. Piorun może jednak wejść przez przewody telefoniczne, telewizyjne (przez antenę satelitarną) itp. a wszystkie ww. przewody mają też szkodliwe zakłócenia. Dlaczego warto zastosować zabezpieczenia przed piorunem i zakłóceniami? Ochrona domowego sprzętu audio/video przed uszkodzeniem lub zniszczeniem Ochrona domu i domowników przed pożarem Wyższa jakość dźwięku i obrazu, a skrajnie nawet możliwość jego odbioru Czy mogę zastosować zabezpieczenia przed piorunem i zakłóceniami w wybudowanym domu? Tak. Zabezpieczenia te mogą być zainstalowane zarówno tuż przy urządzeniach, jakie mają być chronione, jak i blisko np. anteny satelitarnej, czy centralki telefoniczno-komputerowej. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 93

94 Fotele i kanapy dla domowego kina Co to są fotele i kanapy dla domowego kina? Są to fotele i kanapy zaprojektowane specjalnie z myślą o wygodzie widzów w domowym kinie. Uwzględniono nie tylko potrzeby ergonomii, ale także uchwyty na kubki z napojem/popcornem oraz elektryczne rozkładanie i podnoszenie podnóżków i zagłówków a w kanapach ich całkowite rozkładanie do pozycji poziomej. Obicia to skóra, alcantara lub dowolna inna według życzenia klienta. Dlaczego warto zastosować fotele i kanapy dla domowego kina? Ich budowa jest optymalnie stworzona dla wygody widza podczas seansu Wykończenie specjalnymi materiałami odpornymi na zabrudzenie Elektryczna regulacja zapewnia optymalny komfort Czy mogę zastosować fotele i kanapy dla domowego kina w wybudowanym domu? Tak. Fotele i kanapy nie wymagają żadnego przewodu, albo tylko prądu z najbliższego gniazdka. Nawet w salonie (nie specjalnym pokoju kinowych) opisane fotele i kanapy będą użyteczne nie tylko podczas seansu. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 94

95 Automatyczne wanny Co to jest automatyczna wanna? Jest to wanna umożliwiająca automatyczną lub zdalną kontrolę poziomu wody, temperatury oraz dozowanie olejków/soli do kąpieli. Dlaczego warto zastosować automatyczną wannę? Umożliwia zdalne przygotowanie kąpieli, gdy jeszcze wracasz z pracy po męczącym dniu Wszystkie informacje (poziom wody, temperatura, tryb pracy) są dostępne zdalnie (w innym pokoju, przez SMS, na ekranie komputera w pracy) Automatyczne lub na życzenie dozowanie do 8 rodzajów soli/olejków kąpielowych Brak ryzyka przelania wody Czy mogę zastosować automatyczną wannę w wybudowanym domu? Tak. Wymaga to jednak dostępu do rur obecnej wanny i doprowadzenia do niej zasilania. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 95

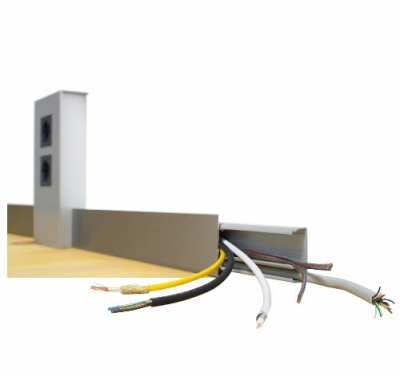

96 Nietypowe oświetlenie - podświetlane maskownice przewodów Czym są podświetlane maskownice przewodów? Są to listwy montowane na ścianie, służące do zamaskowania biegnących pod nimi przewodów. Wersja z podświetleniem tworzy tak dobry nastrój w pokoju, że warto ją zastosować dla samego efektu świetlnego, nawet, gdy nie trzeba maskować przewodów. Dlaczego warto zastosować podświetlane maskownice przewodów? Estetycznie maskują przewody biegnące do głośników, TV, przedłużacze itd Umożliwiają trwałe zamocowanie przewodów bez dostępu do nich dzieci lub zwierząt Tworzą piękne efekty świetlne zapewniające miły nastrój w pokoju Czy mogę zastosować podświetlane maskownice przewodów w wybudowanym domu? Tak, to najlepsze rozwiązanie właśnie dla już istniejących domów. Coraz więcej przewodów wymaganych przez nowoczesny sprzęt audio/video zmuszałoby do kucia ścian, lub nieładnego ich prowadzenia na podłodze, gdyby nie maskownice. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 96

97 Karnisze elektryczne Oferowane karnisze elektryczne pozwalają odsłaniać/zasłaniać zasłony całkowicie lub tylko do określonego miejsca. Model ST-W : Długość szyny: 1-7mb (możliwość połączenia dwóch szyn) Przekrój szyny prowadzącej: 32x28 mm Maksymalna wysokość zasłon: 600cm Maksymalna waga zasłon: 500g/m2-45kg Moc silnika: 30(45)W Napięcie znamionowe: 230V Wymiary silnika: 60x50x234(262)mm Prędkość przesuwu: 13(19)cm/s Brak możliwości ręcznego przesuwu zasłony. Model posiada wyłączniki krańcowe zapobiegające uszkodzeniu silnika przy zbyt długim podawaniu napięcia. Model ST-W : Długość szyny: 1-3,5mb (możliwość połączenia dwóch szyn) Przekrój szyny prowadzącej: 32x28 mm Maksymalna wysokość zasłon: 300cm Maksymalna waga zasłon: 300g/m2-12kg Moc silnika: 30W Napięcie znamionowe: 230V Wymiary silnika: 60x40x140mm Prędkość przesuwu: 27cm/s Możliwość ręcznego przesuwu zasłony. Brak wyłączników krańcowych Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 97

98 Inteligentne łóżka masujące HotStone Dbamy nie tylko o Twój komfort, bezpieczeństwo i oszczędności, ale także o Twoje zdrowie! Wykaz korzyści zdrowotnych ustawia kręgi, eliminuje bóle kręgosłupa, zapobiega sztywnieniu i osłabieniu kręgosłupa rozluźnia mięśnie i ścięgna skupione wokół kręgosłupa eliminuje stany zapalne w organizmie hamuje wzrost komórek rakowych oczyszcza wątrobę, ogranicza marskość wątroby poprawia krążenie krwi - lepsze zaopatrzenie jej w tlen wspomaga leczenie alergii, migren, infekcji, nerwic udrażnia kanały energetyczne Opis i zasada działania Łóżko masujące HotStone jest nowoczesnym automatycznym urządzeniem leczniczym do termalnego masażu kręgosłupa, które łączy w sobie niekonwencjonalne metody leczenia takie jak: akupresura, chiropraktyka, moksoterapia, ciepłoterapia. Wewnętrzne projektory wykonane z nefrytu (kamień półszlachetny), przesuwając się wzdłuż kręgosłupa eliminują bóle pleców związane z brakiem ćwiczeń fizycznych, nieprawidłową postawą i złymi nawykami. Połączenie nowoczesnej technologii z tradycyjnymi metodami masażu daleko-wschodniego sprawia, że poprawa zdrowia może odbywać się na wielu poziomach: działa profilaktycznie w schorzeniach kręgosłupa, przyspiesza przemianę materii, podnosi odporność organizmu, pomaga likwidować nerwobóle, wyzwala siły witalne, relaksuje. Masaż na łóżku HotStone powoduje także odblokowanie kanałów energetycznych u użytkownika oraz rozluźnia mięśnie. Na potrzeby dystrybucji tego produktu stworzyliśmy oddzielną stronę: Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 98

99 XVI Etapy realizacji Systemów Inteligentnego Domu Główne informacje pomocne na poszczególnych etapach: Etap I Projekt instalacji 1. Dane do projektu 2. Co zawiera projekt? Etap III Rozdzielnica 3. Co to jest rozdzielnica i co zawiera? Etap IV Przyciski 4. Rodzaje przycisków 5. Jakie przyciski wybrać? 6. Plan funkcji na klawiszach Etap V Uruchomienie 7. Dane niezbędne do uruchomienia systemu ETAP I Projekt instalacji 1. Jakie dane są potrzebne do stworzenia projektu? Do sprawnego opracowania projektu systemu KNX/EIB potrzebne są: Rzuty (najlepiej w AutoCAD) poszczególnych kondygnacji budynku z zaznaczonymi punktami elektrycznymi (lampy, gniazda, rolety, ogrzewanie podłogowe itp.) i grzejnymi (rozdzielacze, grzejniki). określenie na rzutach liczby (mocy), miejsc i funkcji opraw oświetleniowych (włączanie, ściemnianie także świetlówek) określenie liczby i miejsc poszczególnych gniazd (230V, TV, Tel, PC) i punktów sterujących (przyciski, panele LCD itp.) Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 99

100 miejsca zasilania, pobór mocy i przeznaczenie urządzeń jedno i trójfazowych, jakie należy zasilić oprócz typowych gniazdek i opraw oświetleniowych (ogrzewanie podłóg, luster, podjazdów, wentylatory, kuchnia, piec, klimatyzacja itp.) możliwe miejsca usytuowania rozdzielnic elektrycznych najlepiej w centralnej części domu (np. w garderobie, pod schodami itp.), oraz ich maksymalnych wymiarów (potrzebujemy zwykle pustej ściany o wielkości drzwi) dane kontaktowe do architekta oraz osób innych branż zajmujących się tematami związanymi z zasilaniem czy sterowaniem (automatyka basenu, ogrzewanie, klimatyzacja, rolety, wentylacja, bramy, alarm, AV, PC/Tel) docelowy przydział mocy dla obiektu, typ przewodu zasilającego (liczba żył i przekrój) 2. Co zawiera projekt? Projekt systemu KNX/EIB powinien zawierać: rzuty kondygnacji budynku z zaznaczonymi obwodami elektrycznymi (oświetlenie, gniazda, rolety, przyciski itp.), opis dla elektryków układających instalację, opis zastosowanego w budynku sterowania oświetleniem, ogrzewaniem/klimatyzacją, podgrzewaniem podłóg, schodów zewnętrznych, rynien i podjazdu, opis sterowania bramami, opis integracji z instalacją alarmową, telefoniczną, AV, schematy instalacji i rozdzielnic elektrycznych obliczenia długości i przekrojów przewodów Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 100

101 ETAP III Rozdzielnica Rozdzielnica to serce instalacji, do niej sprowadzane są wszystkie przewody (zarówno z domu jak również z otoczenia budynku). W rozdzielnicy następuje przekazanie, czyli rozdział energii do poszczególnych gniazd, lamp i innych urządzeń elektrycznych. Rozdzielnice dla systemu KNX/EIB powinny zawierać: rozłącznik główny pozwalający jednym ruchem wyłączyć prąd w całym domu, w budynkach o większej kubaturze wyłącznik przeciwpożarowy (przycisk umiejscowiony przy wejściu do budynku), odłączający wszystkie obwody poza wybranymi (światła awaryjne, zasilanie pomp) np. w przypadku pożaru, aby Straż mogła rozpocząć gaszenie (Straż odmawia gaszenia budynku pod napięciem), wskaźnik kontroli faz - informuje nas o obecności lub braku którejś z trzech faz, zabezpieczenie przeciwprzepięciowe - budynki wyposażone są w dużą ilość urządzeń zawierających elektronikę bardzo wrażliwą na chwilowe, nagłe skoki napięcia, które mogą doprowadzić do trwałego uszkodzenia urządzenia. Zabezpieczenie to chroni przed uszkodzeniem urządzeń właśnie w takich sytuacjach, zabezpieczenie różnicowoprądowe chroni przed dotykiem pośrednim. Po dotknięciu przez domownika przewodu pod napięciem, automatycznie i w bardzo krótkim czasie zostaje on odłączony. Teoretycznie takie dotknięcie nie będzie odczuwalne. Dodatkowo zabezpieczenie różnicowoprądowe chroni przed pojawieniem się niebezpiecznego napięcia na obudowie urządzenia (np. pralki), urządzenie chroni również przed pożarem, zabezpieczenia nadprądowe - chronią automatycznie odłączając obwód w przypadku zwarcia lub po wykryciu zbyt dużego poboru prądu (np. gdy podłączymy za dużo urządzeń do jednego gniazdka), co chroni przed przeciążeniem i pożarem, urządzenia automatyki - wyjścia binarne do załączania lamp, gniazd, bram, wentylacji, ściemniacze lamp, sterowniki rolet, zasilacze, złącza komunikacyjne itd., zaciski do wprowadzenia kilkuset przewodów do skrzyni. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 101

102 ETAP IV Przyciski 4. Jakie są rodzaje przycisków? System KNX/EIB oferuje komfort swobodnego wyboru widocznych w pomieszczeniach urządzeń (przyciski, czujniki ruchu, panele LCD itp.) tak, aby były zgodne z Państwa potrzebami i możliwościami w zakresie funkcji i estetyki. W naszej ofercie znajdują się urządzenia wiodących na świecie producentów (m.in. ABB, Berker, Gira, Hager, Jung, Merten), co jest gwarancją najwyższej jakości. Oprócz standardowych, typowych urządzeń, na bieżąco uzupełniamy ofertę o nowości odpowiadające najświeższym trendom. 5. Jakie przyciski wybrać? Najpierw należy określić, jakie funkcje powinny się w nich znaleźć. Do typowych funkcji należą (w nawiasach podano liczbę klawiszy, jakie zajmuje dana funkcja): włączanie lampy lub gniazda (1) włączanie lampy + regulacja mocy światła (2) sterowanie roletą (żaluzją, karniszem), lub ich grupą (2) otwieranie/zamykanie bramy, furtki, okna dachowego (1) uruchamianie sceny lub funkcji centralnej(1) funkcja OFF - by zgasić wszystkie lampy np. przy wyjściu z pomieszczenia lub przed włączeniem sceny (1) Przykłady scen i funkcji centralnych: sceny: goście, sprzątanie, kawa, film, czytanie, przyjęcie, gotowanie, kolacja, randka, sen (wyłączenie wszystkich lamp, opuszczenie rolet, uzbrojenie alarmu), pobudka, alarm (włączanie lamp na zewnętrz domu, by odstraszyć intruza) wyjście z pokoju - wyłącza wszystkie światła wyjście z domu - wyłącza wszystkie światła, opuszcza rolety, zmniejsza ogrzewanie wejście do domu - włącza kilka lamp, podnosi wybrane rolety, zwiększa ogrzewanie opuszczanie/podnoszenie wszystkich rolet załączenie lamp zewnętrznych - możliwe także automatyczne uruchamianie o zmroku Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 102

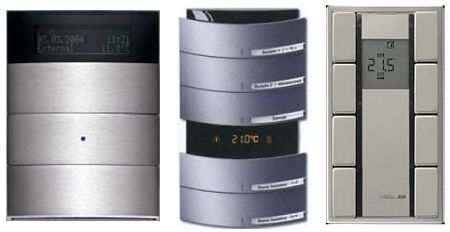

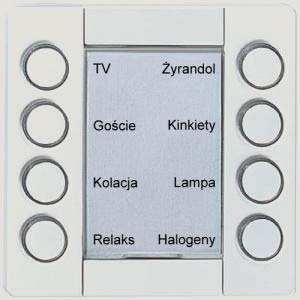

103 Czym można sterować? Sterować można praktycznie wszystkim, a w szczególności: oświetleniem, wentylacją, ogrzewaniem, klimatyzacją, nawilżaczem powietrza, roletami, markizami, zasłonami, żaluzjami, bramami, furtkami, oknami dachowymi, podgrzewaniem rynien i podjazdu (przeciw oblodzeniu), oraz zazbrojeniem alarmu (rozbrojenie należy wykonać z klawiatury). Przykłady użytecznych funkcji pomocniczych: sygnalizacja przepełnienia szamba sygnalizacja otwartego okna (by nie zapomnieć go zamknąć przed wyjściem z domu) sygnalizacja awarii pomp Należy zsumować liczbę klawiszy, jakie są potrzebne, by zrealizować wszystkie oczekiwane funkcje w pomieszczeniu i następnie dobrać preferowany przez Państwo przycisk odpowiedniej wielkości (lub kilka mniejszych). Przy obliczeniach proszę nie zapominać o lampach na zewnątrz domu, które muszą być zapalane np. z salonu (i ew. pilota radiowego używanego w ogrodzie). 6. Jak zaplanować funkcje na klawiszach? Najlepiej, gdy sporządzą Państwo prostą tabelkę (np. w programie MS Excel) według wzoru: Pomieszczenie Klawisz Nazwa obwodu Uwagi (np. nazwa lub opis sceny) Salon 1 (górny lewy) WY 01 Lampa górna 2 (górny prawy) WY 02 Kinkiet 3 R 01 Roleta (góra) 4 R 01 Roleta (dół) 5 OFF Wyjście z pokoju 6 Kawa Scena (roleta w dół, lampa 1 on, lampa 2 off) Sypialnia 1 WY 07 Lampa górna 2 WY 08 Kinkiety 3 R 01 Roleta (góra) 4 R 01 Roleta (dół) 5 SEN Wszystkie lampy OFF, wszystkie rolety Dół 6 Pobudka (roleta w górę, włączyć ekspres do kawy) Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 103

104 ETAP V Uruchomienie Systemu 7. Jakie dane są potrzebne, aby sprawnie uruchomić System KNX/EIB? Abyśmy mogli sprawnie uruchomić system zgodnie z Państwa oczekiwaniami, musimy je uprzednio dobrze poznać, co oznacza, że niezbędne jest, aby Państwo je dla nas spisali. Do tego celu pomocne mogą okazać się następujące pytania: Jakie funkcje chcą Państwo uruchamiać z pilotów radiowych? - np. brama wjazdowa, brama garażowa, oświetlenie w ogrodzie, Czy i jak system ma reagować na warunki zewnętrzne? - np. włączanie lampy w ogrodzie po zapadnięciu zmroku oraz opuszczanie roleto i obniżanie ogrzewanie po wyjściu z domu, Jakie zdarzenia lub sygnały z innych systemów mają być wprowadzone do Systemu KNX/EIB? - np. sygnał o naruszeniu strefy alarmu, aby włączyć światła i oświetlić intruza, sygnał o otwarciu okna, aby wyłączyć ogrzewanie w danym pomieszczeniu czy też sygnał z alarmu o zalaniu łazienki, aby odciąć dopływ wody do pralki, Jakie sygnały mają być wyprowadzone z Systemu KNX/EIB do systemów zewnętrznych? np. sygnał włączenia pieca, klimatyzatora czy sygnał do komunikatora GSM, Jakie sygnały obecne w Systemie KNX/EIB (także sygnały wprowadzone z innych systemów) mają być pokazane na ekranie komputera/wyświetlacza? (gdy zdecydują się Państwo na komputer czy wyświetlacz) - np. wartości temperatur w poszczególnych pomieszczeniach z możliwością ich zmiany, informacje o otwartych oknach i załączonych urządzeniach specjalnych takich jak pompy. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 104

105 XVII Funkcje i możliwości przycisków Przycisk LCD Solo Wyświetlacz LCD Status LED Tryb komfort Podniesienie temperatury Tryb nocny (Stand by) Obniżenie temperatury Powyżej zostały zaprezentowane przykładowe funkcje klawiszy Wyświetlacz LCD dostarcza informacji o bieżących temperaturach i trybie pracy, jak również o dacie i czasie. Możliwe jest jego podświetlenie, które może być na stałe włączone lub wyłączone. Tryby pracy. Termostat ma zaprogramowane cztery tryby pracy: -tryb komfortowy: temperatura ma ustawioną taką wartość, aby umożliwić normalne (komfortowe) używanie pomieszczenia. Tryb ten ustawiamy naciskając lewy górny klawisz. -tryb nocny (stand by): pokój nie jest używany przez długi czas podczas nocy, więc termostat zmniejsza temperaturę zwiększa ją rano do wartości komfortowej. Tryb ten ustawiamy naciskając prawy górny klawisz. -tryb ochrony przed zamarzaniem: w tym trybie termostat pokojowy znajduje się poza kontrolą ręczną. Ogrzewanie jest uruchamiane jedynie wtedy, gdy temperatura pokojowa spadnie tak nisko, że istnieje ryzyko zamarznięcia instalacji ogrzewania. Tryb ten jest ustawiany podczas programowania termostatu. Regulacja temperatury możliwa jest przy pomocy klawisza dolnego. Naciskając jego lewy koniec podnosimy wartość oczekiwanej temperatury, naciskając prawy obniżamy, bez względu na to w jakim trybie pracuje aktualnie termostat. Status LED. Diody pełnią funkcje światełka orientacyjnego, które np. w nocy ułatwia odczyt danych termostatu. Mogą być włączone/wyłączone ciągle w zależności od zaprogramowania. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 105

106 Sterowanie zdalne Przycisk Trtion Przycisk wyboru trybu pracy Lampa sufit Dimm OFF Lampa sufit Dimm ON Kinkiety Witryna Scena TV goście Wyłącz wszystko (OFF) Roleta dół Opis funkcji klawiszy Scena Termostat/ Wyświetlacz Taras Roleta góra Status LED Powyżej zostały zaprezentowane przykładowe funkcje klawiszy Sterowanie oświetleniem. Jeśli do klawisza przypisana jest jedna lampa to naciskając prawy brzeg klawisza włączamy (rozjaśniamy) ją, natomiast naciskając lewy brzeg - wyłączamy (ściemniamy). Jeśli do klawisza przypisane są dwie różne lampy (lub inne funkcje) to klawisz lewy i prawy niezależnie włącza i wyłącza daną lampę (lub funkcję) bez możliwości regulacji jasności. Sceny. Scenę uruchamiamy poprzez krótkie naciśnięcie brzegu danego klawisza. Jeśli chcemy ją wyłączyć, uruchamiamy inna scenę lub funkcję wyłącz wszystko. Sterowanie ogrzewaniem. Po naciśnięciu przycisku wyboru trybu pracy, naciskając lewy brzeg pierwszego klawisza zmniejszamy wartość zadanej temperatury, a zwiększamy ją naciskając prawy brzeg klawisza. Aby ustawić żądany tryb pracy, należy nacisnąć przycisk wyboru, a następnie naciskać lewy brzeg klawisza drugiego, aby wybrać tryb komfortowy lub prawy brzeg klawisza tryb oszczędny. Sterowanie roletami. Długie naciśnięcie prawego brzegu klawisza podnosi zupełnie roletę, lewego opuszcza ją. Krótkie naciśnięcie brzegu klawisza pozwala zatrzymać roletę na aktualnej wysokości. Sterowanie zdalne (podczerwień). Dzięki wbudowanemu w przycisk odbiornikowi na podczerwień istnieje możliwość zdalnego sterowania klawiszami z wykorzystaniem pilota. Pilot posiada dwa kanały (biały i niebieski), dzięki czemu możemy sterować dwoma przyciskami w jednym pomieszczeniu wystarczy przełączyć odpowiedni kanał. (Opcja ta nie występuje w przycisku 3 klawiszowym z termostatem). Przycisk wyboru trybu pracy. Uruchamia ustawienia termostatu, wyłącza diody LED i podświetla pola opisowe. Aby ustawić podświetlenie pól opisowych, należy nacisnąć przycisk wyboru, a następnie naciskać brzeg klawisza trzeciego. Wyświetlacz/Termostat. Pokazuje komunikaty o stanie załączenia interesującego nas urządzenia lub temperaturę czy tryb pracy ogrzewania. Status diody LED. Diody mogą pełnić funkcję światełka orientacyjnego lub funkcję stanu, gdy przez zmianę koloru informują o zadziałaniu urządzenia, czyli np. o załączeniu wybranej lampy. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 106

107 Przycisk B.IQ Sterowanie zdalne Termostat/ Wyświetlacz Lampa sufit dimm Kinkiet ON/OFF Roleta 1 Roleta 2 Scena Goście OFF Wyłącz wszystko Status LED Powyżej zostały zaprezentowane przykładowe funkcje klawiszy Sterowanie oświetleniem. Jeśli do klawisza przypisana jest jedna lampa to długo naciskając prawy brzeg klawisza włączamy (rozjaśniamy) ją, natomiast długo naciskając lewy brzeg - wyłączamy (ściemniamy). Jeśli do klawisza przypisane są dwie różne lampy (lub inne funkcje) to klawisz lewy i prawy niezależnie włącza (krótkie naciśnięcie) lub rozjaśnia (długie naciśnięcie) daną lampę i odwrotnie - wyłącza lub ściemnia ją. Sceny. Scenę uruchamiamy poprzez krótkie naciśnięcie brzegu danego klawisza. Jeśli chcemy ją wyłączyć, uruchamiamy inna scenę lub funkcję wyłącz wszystko. Sterowanie ogrzewaniem. Po naciśnięciu wyświetlacza (spowoduje to wywołanie menu), naciskając lewy brzeg górnego klawisza zmniejszamy wartość zadanej temperatury, a zwiększamy ją naciskając prawy brzeg klawisza. Aby ustawić żądany tryb pracy (komfortowy, stand by oszczędny, nocny) należy kilkakrotnie nacisnąć wyświetlacz i wybrać z menu żądany tryb, posługując się lewym lub prawym brzegiem klawisza wyświetlacza. Aby zmienić wartości temperatury przypisane do poszczególnych trybów pracy, należy wywołać menu, wybrać żądaną opcję regulacji grzania lub chłodzenia i posługując się brzegami wyświetlacza ustawić nową temperaturę. Podczas wprowadzania ustawień lewy brzeg wyświetlacza prawie zawsze pełni rolę zatwierdzającą (OK) wybranie danej funkcji, natomiast prawy brzeg - rolę pozwalającą przejść do następnej funkcji. Wycofanie się z funkcji i menu jest możliwe przez naciśnięcie brzegu któregokolwiek z klawiszy przycisku. Pole opisowe Sterowanie roletami. Długie naciśnięcie brzegu klawisza podnosi/opuszcza całkowicie roletę. Krótkie naciśnięcie brzegu klawisza pozwala zatrzymać roletę na aktualnej wysokości. Sterowanie zdalne (podczerwień). Dzięki wbudowanemu w przycisk odbiornikowi na podczerwień istnieje możliwość zdalnego sterowania klawiszami z wykorzystaniem pilota. Pilot posiada dwa kanały (biały i niebieski), dzięki czemu możemy sterować dwoma przyciskami w jednym pomieszczeniu wystarczy przełączyć odpowiedni kanał. (Opcja ta nie występuje w przyciskach bez termostatu). Wyświetlacz. Pokazuje komunikaty informujące o stanie załączenia interesującego nas urządzenia, temperaturę, tryb pracy czy datę i czas. Uruchamia termostat, podświetlenie własne. Aby włączyć/wyłączyć podświetlenie, należy wywołać menu (naciskając wyświetlacz), przy pomocy jego prawego brzegu przejść do opcji ustawień (settings) i wybrać aktywację lub dezaktywacja podświetlenia wyświetlacza. W opcji ustawień można w ten sam sposób aktywować blokadę klawiszy. Status LED diody podświetlające pole opisowe znajdują się pod klawiszami i mogą pełnić funkcje światełka orientacyjnego, informującego o zadziałaniu urządzenia, czyli np. o załączeniu wybranej lampy. W zależności od zaprogramowania mogą być podświetlone ciągle lub przez określony czas np. przez 20 sekund po naciśnięciu któregokolwiek z klawiszy. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 107

108 Przycisk System M Klawisze termostatu Termostat Lampa sufit Kinkiet 2 Dimm ON/OFF Roleta 1 Scena Relaks Status LED Opis funkcji przycisku Powyżej zostały zaprezentowane przykładowe funkcje klawiszy Sterowanie oświetleniem. Naciskając klawisz włączamy/wyłączamy lampę, natomiast dłuższe naciskanie klawisza rozjaśnia lub ściemnia tą lampę. Sceny. Scenę uruchamiamy poprzez krótkie naciśnięcie danego klawisza. Jeśli chcemy ją wyłączyć, uruchamiamy inną scenę lub funkcję wyłącz wszystko. Sterowanie ogrzewaniem. Po naciśnięciu wyświetlacza, naciskając lewy jego brzeg zmniejszamy wartość zadanej temperatury, a zwiększamy ją poprzez naciśnięcie prawego brzegu. Sterowanie roletami. Długie naciśnięcie klawisza podnosi/opuszcza zupełnie roletę. Krótkie naciśnięcie klawisza pozwala zatrzymać roletę na wybranej wysokości. Termostat. Pełni rolę informacyjną i sam jest klawiszem, którym możemy zmieniać nastawy temperatury, a wywołując minimenu programować tryby pracy, funkcje i czas działania. Menu wywołujemy naciskając odpowiednio środkową dolną część wyświetlacza i przechodząc do poszczególnych funkcji: Zmiana wymaganej temperatury: została przedstawiona powyżej w punkcie Sterowanie ogrzewaniem. Zmiana trybu pracy: umożliwia (wybierając poszczególne oznaczenia: b0, b1, b2) ustawienie odpowiednio trybu pracy grzania: noc, stand by (oszczędny), komfort, ochrona przed zamarzaniem. Wybór dni wolne/robocze: wybieramy oznaczenie: h0 dla dni wolnych lub h1 - dla dni roboczych i programujemy ustawienia parametrów dla tych dni. Tryb wyświetlania: umożliwia ustawienie wyświetlanych informacji: d0 aktualna temperatura, d1 temperatura zadana, d2 - na przemian temperatura zadana i aktualna, d3 data, d4 czas, d5 na przemian data i czas, d6 na przemian aktualna i zadana temperatura oraz data i czas. Podświetlenie wyświetlacza: dzięki wybraniu odpowiednich ustawień od L0 do L9 (0 najciemniejsze, 9 - najjaśniejsze) możemy wybrać odpowiedni poziom natężenia podświetlania. Nastawy czasowe: funkcja ta umożliwia zdefiniowanie czasu załączania i wyłączania wybranych lamp, gniazd czy rolet sterowanych przyciskiem. Status LED. Diody mogą pełnić funkcje światełka orientacyjnego lub realizować funkcje stanu, w której przez zmianę koloru informują o zadziałaniu urządzenia, czyli np. o załączeniu wybranej lampy. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 108

109 XVIII Przyciski i sterowniki systemu KNX/EIB Poniżej przedstawiamy dostępne dla Systemu KNX/EIB przyciski z cenami i wykazem funkcji. 1. Przyciski Triton Nazwa: Przycisk Triton 1 klawiszowy Liczba niezależnych funkcji: 1 Materiał: plastik Liczba modeli (kolorów): 14 Funkcje dodatkowe: Cena netto kompletu: 115 EUR Nazwa: Przycisk Triton 3 klawiszowy z czujnikiem IR Liczba niezależnych funkcji: 6 Materiał: plastik Liczba modeli (kolorów): 14 Funkcje dodatkowe: odbiornik pilota Cena netto kompletu: 185 EUR Nazwa: Przycisk Triton 3 klawiszowy z termostatem (bez czujnika IR) Liczba niezależnych funkcji: 3 (6 wymaga 12% modułu logicznego) Materiał: plastik Liczba modeli (kolorów): 14 Funkcje dodatkowe: termostat Cena netto kompletu: 285 EUR Nazwa: Przycisk Triton 3 klawiszowy z wyświetlaczem i czujnikiem IR Liczba niezależnych funkcji: 6 Materiał: plastik Liczba modeli (kolorów): 14 Funkcje dodatkowe: odbiornik pilota, wyświetlacz komunikatów Cena netto kompletu: 255 EUR Nazwa: Przycisk Triton 5 klawiszowy z czujnikiem IR Liczba niezależnych funkcji: 10 Materiał: plastik Liczba modeli (kolorów): 14 Funkcje dodatkowe: odbiornik pilota Cena netto kompletu: 245 EUR Nazwa: Przycisk Triton 5 klawiszowy z termostatem i czujnikiem IR Liczba niezależnych funkcji: 10 Materiał: plastik Liczba modeli (kolorów): 14 Funkcje dodatkowe: termostat, odbiornik pilota Cena netto kompletu: 375 EUR Nazwa: Przycisk Triton 5 klawiszowy z wyświetlaczem i czujnikiem IR Liczba niezależnych funkcji: 10 Materiał: plastik Liczba modeli (kolorów): 14 Funkcje dodatkowe: odbiornik pilota, wyświetlacz komunikatów Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 109

110 2. Przyciski Solo Cena netto kompletu: 310 EUR Nazwa: Przycisk Solo 2 klawiszowy Liczba niezależnych funkcji: 2 Materiał: plastik Liczba modeli (kolorów): 10 Funkcje dodatkowe: Cena netto kompletu: 114 EUR Nazwa: Przycisk Solo 4 klawiszowy Liczba niezależnych funkcji: 4 Materiał: plastik Liczba modeli (kolorów): 10 Funkcje dodatkowe: Cena netto kompletu: 125 EUR Nazwa: Przycisk Solo 8 klawiszowy Liczba niezależnych funkcji: 8 Materiał: plastik Liczba modeli (kolorów): 10 Funkcje dodatkowe: Cena netto kompletu: 152 EUR Nazwa: Przycisk Solo 6 klawiszowy z czujnikiem IR Liczba niezależnych funkcji: 6 Materiał: plastik Liczba modeli (kolorów): 10 Funkcje dodatkowe: Cena netto kompletu: 237 EUR Nazwa: Przycisk Solo 4 klawiszowy z termostatem Liczba niezależnych funkcji: 4 Materiał: plastik Liczba modeli (kolorów): 10 Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 110

111 3. Przyciski TS Sensor Funkcje dodatkowe: Cena netto kompletu: 265 EUR Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 111

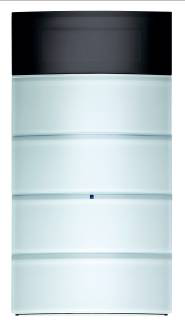

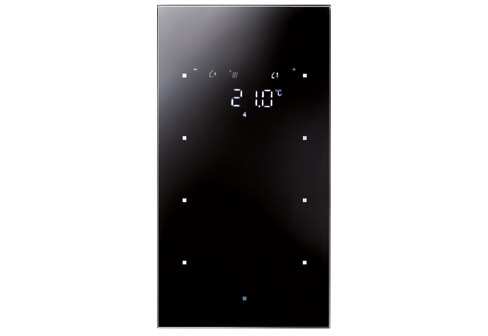

112 Nazwa: Przycisk TS Sensor 1-krotny Liczba niezależnych funkcji: 2 Materiał: szkło Liczba modeli (kolorów): aluminium, czerń, biel polarna Funkcje dodatkowe: powierzchnia dotykowa zamiast klawisza Cena netto kompletu: 92 EUR Nazwa: Przycisk TS Sensor 2-krotny Liczba niezależnych funkcji: 4 Materiał: szkło Liczba modeli (kolorów): aluminium, czerń, biel polarna Funkcje dodatkowe: powierzchnia dotykowa zamiast klawisza Cena netto kompletu: 92 EUR Nazwa: Przycisk TS Sensor 3-krotny Liczba niezależnych funkcji: 6 Materiał: szkło Liczba modeli (kolorów): aluminium, czerń, biel polarna Funkcje dodatkowe: powierzchnia dotykowa zamiast klawisza Cena netto kompletu: 186 EUR Nazwa: Przycisk TS Sensor 4-krotny Liczba niezależnych funkcji: 8 Materiał: szkło Liczba modeli (kolorów): aluminium, czerń, biel polarna Funkcje dodatkowe: powierzchnia dotykowa zamiast klawisza Cena netto kompletu: 186 EUR Nazwa: Przycisk TS Sensor 2-krotny z termostatem Liczba niezależnych funkcji: 4 Materiał: szkło Liczba modeli (kolorów): aluminium, czerń, biel polarna Funkcje dodatkowe: powierzchnia dotykowa zamiast klawisza Cena netto kompletu: 456 EUR Nazwa: Przycisk TS Sensor 3-krotny z termostatem Liczba niezależnych funkcji: 6 Materiał: szkło Liczba modeli (kolorów): aluminium, czerń, biel polarna Funkcje dodatkowe: powierzchnia dotykowa zamiast klawisza Cena netto kompletu: 496 EUR 4. Przyciski Busch PriOn Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 112

113 Przykładowe zestawienia modułów (możliwe zestawienia własne według preferencji Klienta) Nazwa: Wariant 1-modułowy z przyciskiem 1 - krotnym Funkcje: steruje i nadzoruje całym pomieszczeniem umożliwia sterowanie wieloma funkcjami Materiał: szkło, tworzywo sztuczne Liczba modeli (kolorów): szkło białe, szkło czarne, stal szlachetna z ochroną przeciw odciskom palców / białe tworzywo sztuczne Cena netto kompletu: 182 EUR (138 EUR za model w białym tworzywie sztucznym) Nazwa: Wariant 1-modułowy z przyciskiem 3 - krotnym Funkcje: steruje i nadzoruje całym pomieszczeniem umożliwia sterowanie wieloma funkcjami Materiał: szkło, tworzywo sztuczne Liczba modeli (kolorów): szkło białe, szkło czarne, stal szlachetna z ochroną przeciw odciskom palców / białe tworzywo sztuczne Cena netto kompletu: 254 EUR (180 EUR za model w białym tworzywie sztucznym) Nazwa: Wariant 2-modułowy z wyświetlaczem bez przycisku Funkcje: steruje i nadzoruje całym pomieszczeniem umożliwia sterowanie wieloma funkcjami Materiał: szkło, tworzywo sztuczne Liczba modeli (kolorów): szkło białe, szkło czarne, stal szlachetna z ochroną przeciw odciskom palców / białe tworzywo sztuczne Funkcje dodatkowe: tworzenie scen, funkcje logiczne, termostat, dwujęzyczne komunikaty, czujnik zbliżeniowy, czujnik temperatury Cena netto kompletu: 1218 EUR (1077 EUR za model w białym tworzywie sztucznym) Nazwa: Wariant 3-modulowy z wyświetlaczem i przyciskiem 3 - krotnym Funkcje: steruje i nadzoruje całym pomieszczeniem umożliwia sterowanie wieloma funkcjami Materiał: szkło, tworzywo sztuczne Liczba modeli (kolorów): szkło białe, szkło czarne, stal szlachetna z ochroną przeciw odciskom palców / białe tworzywo sztuczne Funkcje dodatkowe: tworzenie scen, funkcje logiczne, termostat, dwujęzyczne komunikaty, czujnik zbliżeniowy, czujnik temperatury Cena netto kompletu: 1360 EUR (1156 EUR za model w białym tworzywie sztucznym) Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 113

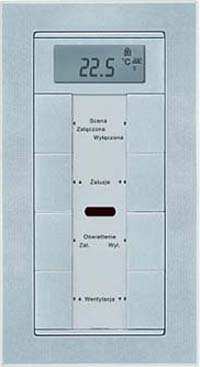

114 5. Przyciski System M Nazwa: Przycisk System M 1-funkcyjny Liczba niezależnych funkcji: 1 Materiał: plastik Liczba modeli (kolorów): 4 Funkcje dodatkowe: Cena netto kompletu: 113 EUR Nazwa: Przycisk System M 2-funkcyjny Liczba niezależnych funkcji: 2 Materiał: plastik Liczba modeli (kolorów): 4 Funkcje dodatkowe: Cena netto kompletu: 121 EUR Nazwa: Przycisk System M 4-funkcyjny Liczba niezależnych funkcji: 4 Materiał: plastik Liczba modeli (kolorów): 4 Funkcje dodatkowe: Cena netto kompletu: 146 EUR Nazwa: Przycisk System M 8-funkcyjny Liczba niezależnych funkcji: 8 Materiał: plastik Liczba modeli (kolorów): 4 Funkcje dodatkowe: Cena netto kompletu: 172 EUR Nazwa: Przycisk System M 8-funkcyjny z czujnikiem IR Liczba niezależnych funkcji: 8 Materiał: plastik Liczba modeli (kolorów): 4 Funkcje dodatkowe: odbiornik pilota Cena netto kompletu: 192 EUR Nazwa: Przycisk System M 4-funkcyjny z termostatem Liczba niezależnych funkcji: 4 Materiał: plastik Liczba modeli (kolorów): 4 Funkcje dodatkowe: termostat Cena netto kompletu: 245 EUR Nazwa: Przycisk System M 8-funkcyjny z termostatem i cz. IR Liczba niezależnych funkcji: 8 Materiał: plastik Liczba modeli (kolorów): 4 Funkcje dodatkowe: termostat, odbiornik pilota Cena netto kompletu: 362 EUR Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 114

115 6. Przyciski Artec Nazwa: Przycisk Artec 1 funkcyjny Liczba niezależnych funkcji: 1 Materiał: plastik (ew. stal szlachetna) Liczba modeli (kolorów): 15 Funkcje dodatkowe: Cena netto kompletu: 108 EUR (125 EUR - stal) Nazwa: Przycisk Artec 2 funkcyjny Liczba niezależnych funkcji: 2 Materiał: plastik (ew. stal szlachetna) Liczba modeli (kolorów): 15 Funkcje dodatkowe: Cena netto kompletu: 121 EUR (133 EUR - stal) Nazwa: Przycisk Artec 3 funkcyjny Liczba niezależnych funkcji: 3 Materiał: plastik (ew. stal szlachetna) Liczba modeli (kolorów): 15 Funkcje dodatkowe: Cena netto kompletu: 132 EUR (145 EUR - stal) Nazwa: Przycisk Artec 4 funkcyjny Liczba niezależnych funkcji: 4 Materiał: plastik (ew. stal szlachetna) Liczba modeli (kolorów): 15 Funkcje dodatkowe: Cena netto kompletu: 143 EUR (156 EUR - stal) Nazwa: Przycisk Artec 8 funkcyjny Liczba niezależnych funkcji: 8 Materiał: plastik (ew. stal szlachetna) Liczba modeli (kolorów): 15 Funkcje dodatkowe: Cena netto kompletu: 171 EUR (214 EUR - stal) Nazwa: Przycisk Artec 8 funkcyjny z czujnikiem IR Liczba niezależnych funkcji: 8 Materiał: plastik (ew. stal szlachetna) Liczba modeli (kolorów): 15 Funkcje dodatkowe: odbiornik pilota Cena netto kompletu: 201 EUR (242 EUR - stal) Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 115

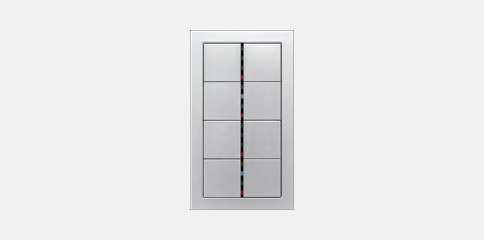

116 7. Przyciski Jung FD Nazwa: Przycisk Jung 1 -krotny Liczba niezależnych funkcji: 2 Materiał: plastik lub metal Liczba modeli (kolorów): 6 Cena netto kompletu: 129,28 EUR Nazwa: Przycisk Jung 2 -krotny Liczba niezależnych funkcji: 4 Materiał: plastik lub metal Liczba modeli (kolorów): 6 Cena netto kompletu: 139,27 EUR Nazwa: Przycisk Jung 3 -krotny Liczba niezależnych funkcji: 6 Materiał: plastik lub metal Liczba modeli (kolorów): 6 Cena netto kompletu: 156 EUR Nazwa: Przycisk Jung 4 -krotny Liczba niezależnych funkcji: 8 Materiał: plastik lub metal Liczba modeli (kolorów): 6 Cena netto kompletu: 171,9 EUR Nazwa: Przycisk Jung 8 -krotny Liczba niezależnych funkcji: 16 Materiał: plastik lub metal Liczba modeli (kolorów): 6 Cena netto kompletu: 295,68 EUR Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 116

117 Nazwa: Przycisk Jung 4 - krotny z termostatem Liczba niezależnych funkcji: 8 plus termostat Materiał: plastik lub metal Liczba modeli (kolorów): 6 Cena netto kompletu: 403,93 EUR Nazwa: Przycisk Jung 6 - krotny z termostatem Liczba niezależnych funkcji: 12 plus termostat Materiał: plastik lub metal Liczba modeli (kolorów): 6 Cena netto kompletu: 518,71 EUR 8. Przyciski Jung Nazwa: Przycisk Jung 2 funkcyjny Liczba niezależnych funkcji: 2 Materiał: plastik lub metal Liczba modeli (kolorów): 6 Funkcje dodatkowe: Cena netto kompletu: 123 EUR Nazwa: Przycisk Jung 4 funkcyjny Liczba niezależnych funkcji: 4 Materiał: plastik lub metal Liczba modeli (kolorów): 6 Funkcje dodatkowe: Cena netto kompletu: 132 EUR Nazwa: Przycisk Jung 8 funkcyjny Liczba niezależnych funkcji: 8 Materiał: plastik lub metal Liczba modeli (kolorów): 6 Funkcje dodatkowe: Cena netto kompletu: 153 EUR Nazwa: Przycisk Jung 6 funkcyjny z termostatem Liczba niezależnych funkcji: 6 Materiał: plastik lub metal Liczba modeli (kolorów): 6 Funkcje dodatkowe: termostat Cena netto kompletu: 332 EUR Nazwa: Przycisk Jung 8 funkcyjny z termostatem Liczba niezależnych funkcji: 8 Materiał: plastik lub metal Liczba modeli (kolorów): 6 Funkcje dodatkowe: termostat Cena netto kompletu: 378 EUR Nazwa: Przycisk Jung 10 funkcyjny z termostatem Liczba niezależnych funkcji: 10 Liczba modeli (kolorów): 6 Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 117

118 Funkcje dodatkowe: termostat Cena netto kompletu: 420 EUR Nazwa: Przycisk Jung 12 funkcyjny z termostatem Liczba niezależnych funkcji: 12 Materiał: plastik lub metal Liczba modeli (kolorów): 6 Funkcje dodatkowe: termostat Cena netto kompletu: 467 EUR Nazwa: Przycisk Jung 16 funkcyjny z termostatem Liczba niezależnych funkcji: 16 Materiał: plastik lub metal Liczba modeli (kolorów): 6 Funkcje dodatkowe: termostat Cena netto kompletu: 520 EUR 9. Przyciski B.IQ Nazwa: Przycisk B.IQ 1 klawiszowy Liczba niezależnych funkcji: 2 Materiał: plastik (biały) / stal / szkło Liczba modeli (kolorów): 3 Funkcje dodatkowe: Cena netto kompletu: 144 / 166 / 178 EUR Nazwa: Przycisk B.IQ 2 klawiszowy Liczba niezależnych funkcji: 4 Materiał: plastik (biały) / stal / szkło Liczba modeli (kolorów): 3 Funkcje dodatkowe: Cena netto kompletu: 153 / 186 / 205 EUR Nazwa: Przycisk B.IQ 3 klawiszowy Liczba niezależnych funkcji: 6 Materiał: plastik (biały) / stal / szkło Liczba modeli (kolorów): 3 Funkcje dodatkowe: Cena netto kompletu: 165 / 199 / 238 EUR Nazwa: Przycisk B.IQ 4 klawiszowy Liczba niezależnych funkcji: 8 Materiał: plastik (biały) / stal / szkło Liczba modeli (kolorów): 3 Funkcje dodatkowe: Cena netto kompletu: 181 / 232 / 278 EUR Nazwa: Przycisk B.IQ 3 klawiszowy LCD z czujnikiem IR Liczba niezależnych funkcji: 6 Materiał: plastik (biały) / stal / szkło Liczba modeli (kolorów): 3 Funkcje dodatkowe: odbiornik pilota, termostat, wyświetlacz, Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 118

119 timer tygodniowy dla temperatur i dwóch dowolnych funkcji Cena netto kompletu: 308 / 341 / 380 EUR Nazwa: Przycisk B.IQ 4 klawiszowy LCD z czujnikiem IR Liczba niezależnych funkcji: 8 Materiał: plastik (biały) / stal / szkło Liczba modeli (kolorów): 3 Funkcje dodatkowe: odbiornik pilota, termostat, wyświetlacz, timer tygodniowy dla temperatur i dwóch dowolnych innych funkcji Cena netto kompletu: 368 / 419 / 465 EUR Nazwa: Przycisk B.IQ 5 klawiszowy LCD z czujnikiem IR Liczba niezależnych funkcji: 10 Materiał: plastik (biały) / stal / szkło Liczba modeli (kolorów): 3 Funkcje dodatkowe: odbiornik pilota, termostat, wyświetlacz, timer tygodniowy dla temperatur i dwóch dowolnych innych funkcji Cena netto kompletu: 406 / 464 / 527 EUR 10. Przyciski System 55 Nazwa: Przycisk System 55 1 klawiszowy Liczba niezależnych funkcji: 2 Materiał: plastik, szkło Liczba modeli (kolorów): 2 Funkcje dodatkowe: Cena netto kompletu: 131 EUR Nazwa: Przycisk System 55 3 klawiszowy Liczba niezależnych funkcji: 6 Materiał: plastik, szkło Liczba modeli (kolorów): 2 Funkcje dodatkowe: Cena netto kompletu: 151 EUR Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 119

120 Nazwa: Przycisk System 55 4 klawiszowy Liczba niezależnych funkcji: 8 Materiał: plastik, szkło Liczba modeli (kolorów): 2 Funkcje dodatkowe: Cena netto kompletu: 161 EUR Nazwa: Przycisk System 55 6 klawiszowy Liczba niezależnych funkcji: 12 Materiał: plastik, szkło Liczba modeli (kolorów): 2 Funkcje dodatkowe: 215 EUR Nazwa: Przycisk System 55 2 klawiszowy LCD Liczba niezależnych funkcji: 4 Materiał: plastik, szkło Liczba modeli (kolorów): 2 Funkcje dodatkowe: termostat, wyświetlacz, timer tygodniowy dla temperatur Cena netto kompletu: 255 EUR Nazwa: Przycisk System 55 5 klawiszowy LCD Liczba niezależnych funkcji: 10 Materiał: plastik, szkło Liczba modeli (kolorów): 2 Funkcje dodatkowe: termostat, wyświetlacz, timer tygodniowy dla temperatur Cena netto kompletu: 354 EUR 11. Przyciski Edelstahl Nazwa: Przycisk Edelstahl 1 klawiszowy Liczba niezależnych funkcji: 2 Materiał: stal, plastik Liczba modeli (kolorów): 1 Funkcje dodatkowe: Cena netto kompletu: 117 EUR Nazwa: Przycisk Edelstahl 2 klawiszowy Liczba niezależnych funkcji: 4 Materiał: stal, plastik Liczba modeli (kolorów): 1 Funkcje dodatkowe: Cena netto kompletu: 127 EUR Nazwa: Przycisk Edelstahl 4 klawiszowy Liczba niezależnych funkcji: 8 Materiał: stal, plastik Liczba modeli (kolorów): 1 Funkcje dodatkowe: Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 120

121 12.Przyciski ITS 30 Cena netto kompletu: 153 EUR Nazwa: Przycisk ITS 30 1 klawiszowy Liczba niezależnych funkcji: 2 Materiał: plastik Liczba modeli (kolorów): 3 Funkcje dodatkowe: Cena netto kompletu: 126 EUR Nazwa: Przycisk ITS 30 2 klawiszowy Liczba niezależnych funkcji: 4 Materiał: plastik Liczba modeli (kolorów): 3 Funkcje dodatkowe: Cena netto kompletu: 134 EUR Nazwa: Przycisk ITS 30 4 klawiszowy Liczba niezależnych funkcji: 8 Materiał: plastik Liczba modeli (kolorów): 3 Funkcje dodatkowe: Cena netto kompletu: 157 EUR 13. Czujki Nazwa: Czujka ruchu Funkcje: załącza światło w momencie przejścia człowieka Materiał: plastik Liczba modeli (kolorów): >20 Funkcje dodatkowe: ręczny przełącznik Cena netto kompletu: EUR Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 121

122 Nazwa: Czujka ruchu Funkcje: załącza światło w momencie przejścia człowieka Materiał: plastik+metal Liczba modeli (kolorów): 3 Funkcje dodatkowe: regulacja czułości Cena netto kompletu: 228 EUR Nazwa: Czujka obecności Funkcje: załącza światło w momencie obecności człowieka Materiał: plastik Liczba modeli (kolorów): 6 Funkcje dodatkowe: utrzymywanie stałego poziomu oświetlenia, odbiornik pilota Cena netto kompletu: EUR Nazwa: Czujka dymu Funkcje: wzbudza alarm po wykryciu dymu Materiał: plastik+metal+szkło Liczba modeli (kolorów): 3 Funkcje dodatkowe: Cena netto kompletu: 230 EUR 14. Wyświetlacze i panele ścienne Nazwa: Wyświetlacz komunikatów Funkcje: informuje o zdarzeniach w domu Materiał: plastik Liczba modeli (kolorów): 18 Funkcje dodatkowe: Cena netto kompletu: 264 EUR Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 122

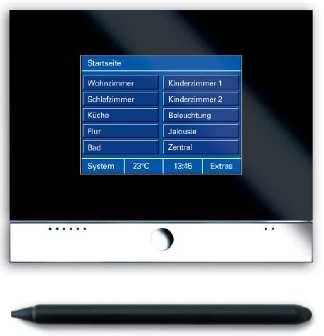

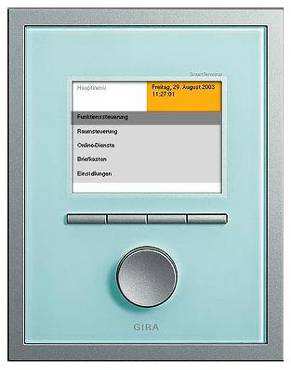

123 Nazwa: SMARTtouch Panel Funkcje: informuje o zdarzeniach w domu, umożliwia sterowanie wszystkimi funkcjami Materiał: plastik+metal Liczba modeli (kolorów): 3 Funkcje dodatkowe: tworzenie scen, zegar, timer, zapisywanie wiadomości dla rodziny (także ręcznie - rysikiem), termostat, odbiornik pilota, przypominacz (reminder) Cena netto kompletu: EUR Nazwa: Wyświetlacz komunikatów Funkcje: informuje o zdarzeniach w domu, umożliwia sterowanie światłem ściemnianym Materiał: plastik Liczba modeli (kolorów): 1 Funkcje dodatkowe: możliwość wyświetlania tła w formie kolorowego obrazu, dowolna organizacja wyświetlanych komunikatów Cena netto kompletu: 656 EUR Nazwa: SmartTerminal Funkcje: informuje o zdarzeniach w domu, umożliwia sterowanie wieloma funkcjami Materiał: szkło+plastik Liczba modeli (kolorów): 3 Funkcje dodatkowe: odbieranie i redagowanie i, zegar, dostęp do serwisów informacyjnych, tworzenie scen, symulacja obecności Cena netto kompletu: 1122 EUR Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 123

124 15. Piloty i panele bezprzewodowe Nazwa: Pilot na podczerwień Funkcje: Sterowanie funkcjami na przyciskach z odbiornikiem IR Liczba niezależnych funkcji: max 20 (zależy od przycisku) Materiał: plastik Liczba modeli (kolorów): 1 Cena netto: 81 EUR Nazwa: Pilot radiowy Funkcje: Sterowanie swobodne (np. w ogrodzie) Liczba niezależnych funkcji: 2-24 Materiał: plastik Liczba modeli (kolorów): 2 Cena netto kompletu: EUR Nazwa: Uniwersalny pilot Pronto Pro Funkcje: Duży kolorowy ekran dotykowy Materiał: plastik Funkcje dodatkowe: sterowanie sprzętem AV i systemem KNX/EIB, przez podczerwień i fale radiowe, programowalne sceny i makra Cena netto kompletu: 1025 EUR Nazwa: Uniwersalny tablet ipronto Funkcje: Duży kolorowy ekran dotykowy Materiał: plastik Funkcje dodatkowe: przeglądarka internetowa, sterowanie sprzętem AV i systemem KNX/EIB, przez podczerwień i fale radiowe, programowalne sceny i makra Cena netto kompletu: 1435 EUR Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 124

125 Nazwa: Komunikator internetowy Funkcje: Wizualizacja wszystkich funkcji w domu na komputerze PC, palmtopie, PDA, przez internet Materiał: plastik Liczba modeli: 3 Funkcje dodatkowe: sterowanie sprzętem AV i systemem KNX/EIB, wizualizacja Systemu (z podglądem przez kamery), programowanie scen i makr, zegar, funkcje logiczne Cena netto: od 1150 EUR + piloty i panele XIX - Opis głównych urządzeń wykonawczych System KNX/EIB to w zasadzie programowalne moduły dostarczane przez różnych producentów (obecnie ponad 100) połączone wzajemnie wspólną magistrala i mogące się swobodnie komunikować za pomocą przesyłanych po magistrali cyfrowych telegramów. Projekt każdego układu polega w przybliżeniu na doborze odpowiednich modułów i programowym ustaleniu powiązań między nimi. (Powiązanie fizyczne za pomocą kabla istnieje zawsze - wszystkie elementy są połączone magistralą sterującą.) Każdy moduł jest niezależnym układem mikroprocesorowym. Jego działanie jest więc w dużej mierze określone poprzez zainstalowane na nim oprogramowanie (tzw. programy aplikacyjne). Wybór programu aplikacyjnego pociąga za sobą konieczność doboru odpowiedniego zestawu parametrów. Zaprojektowanie dobrej instalacji KNX wymaga więc gruntownej znajomości elementów systemu obejmującej obok parametrów technicznych programy aplikacyjne. Widzimy, że idea jest bardzo prosta. Ponieważ jednak łączyć możemy każdy element z każdym i działanie każdego modułu możemy w szerokim zakresie programować otrzymujemy system o potężnych możliwościach. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 125

126 Poniżej prezentujemy charakterystykę i zastosowanie głównych i dodatkowych urządzeń występujących w ofercie producentów KNX/EIB. Informacje o możliwościach poszczególnych urządzeń ułatwią Państwu ocenę ich możliwości i przydatności. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 126

127 Urządzenia podstawowe Przyciski cena netto kompletu od 108 Dostępne w kilkunastu kolorach i kształtach mogą posiadać różną liczbę klawiszy, termostat oraz wyświetlacz. Jednym z ich głównych zadań jest sterowanie oświetleniem, czyli włączanie i wyłączanie świtała w pomieszczeniu. Do każdego klawisza można przypisać określone obszary załączania światła tj., klawisz pierwszy może sterować kinkietami, klawisz drugi lampami itd. w zależności od naszych upodobań. Kolejną funkcją przycisków jest sterowanie systemem ogrzewania i klimatyzacji. W przypadku, gdy temperatura w pomieszczeniu obniży się poniżej ustawionej przez nas wartości, termostat umieszczony w przycisku zadba o jej podwyższenie w sytuacji odwrotnej załączy klimatyzację. Na wyświetlaczu, w zależności od zaprogramowania może być wyświetlana aktualna temperatura w pomieszczeniu, tryb pracy, informacja o włączonym ogrzewaniu bądź klimatyzacji. Czujka ruchu cena netto kompletu od 140 Istnieją pomieszczenia, w których przebywamy zaledwie kilka minut (np. WC, garderoba) lub po prostu często przez nie przechodzimy (np. hall, korytarz, schody) w takich przypadkach najwygodniejszym rozwiązaniem jest zastosowanie czujki ruchu, która sama włącza światło w pomieszczeniu po wykryciu ruchu. Dodatkowo posiada czujnik natężenia oświetlenia, dzięki czemu światło zostaje włączone jedynie wtedy, gdy zaistnieje taka potrzeba. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 127

128 Czujka obecności z regulacją natężenia oświetlenia cena netto kompletu od 235 Posiada wszystkie funkcje czujki ruchu. Instalowana w centralnym miejscu sufitu, ma jednak dużo szerszy zasięg wykrywający obecność domowników w pomieszczeniu. Podczas intensywnej pracy przy komputerze nie zauważamy łagodnych zmian oświetlenia. Nasz organizm reaguje, gdy światło jest już wyraźnie słabsze. Nawet wówczas zajęci pracą nie wstajemy, aby włączyć światło. Robimy to dopiero wtedy, gdy już prawie nie widzimy tekstu. Możemy tak postępować codziennie przez lata - w tym czasie nasz wzrok stopniowo słabnie. Naszym oczom szkodzi praca przy słabym oświetleniu, nawet gdy sami jeszcze nie stwierdzamy, że jest za ciemno. Dlatego bardzo dobrym rozwiązaniem jest zastosowanie czujki obecności z regulacja natężenia oświetlenia miejsca pracy, która dba o utrzymanie stałego poziomu jasności. Doskonale sprawdza się ona podczas pochmurnych dni, gdy za oknem raz jest jasno, a raz ciemno. Wyjście załączające (binarne) cena netto 1 styku od 33,20 Odgrywają istotną rolę w przekazywaniu napięcia elektrycznego do poszczególnych urządzeń. W rozdzielnicy na szynie montuje się wyjścia binarne 1-16-to stykowe potrzebne Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 128

129 m.in. do włączania i wyłączania oświetlenia, gniazd a także sterowania ogrzewaniem i klimatyzacją. Ściemniacz cena netto 1 styku od 138 Pozwalają płynnie regulować natężenie wybranego obwodu oświetlenia w pomieszczeniu. Większość lamp w domu włączamy na pełną moc. W niektórych sytuacjach chcemy jednak mieć możliwość regulacji mocy światła w zależności od nastroju czy okazji np. możemy ustawić minimalną moc natężenia oświetlenia w pokoju dziecka, które boi się spać w ciemności. W takim przypadku warto zastanowić się nad zastosowaniem ściemniacza. Ściemniacze występują w wersjach o mocy od 150W do 3000W, zarówno dla lam żarowych, jak i świetlówek oraz diód LED. Ściemniacz świetlówek cena netto 1 styku od 138 Służy do ściemniania lamp wyposażonych w statecznik EVG. W układzie utrzymywania stałego poziomu natężenia oświetlenia (czyli w zamkniętej pętli regulacyjnej) ściemniacz jest wysterowywany sygnałem 8 bitowym powstałym w wyniku porównania faktycznego natężenia oświetlenia z wartością zadaną. Sygnał 8 bitowy podany na wejście urządzenia powoduje ściemnienie (lub rozjaśnienie) obwodu do odpowiadającego mu poziomu natężenia oświetlenia (np. 85 odpowiada 33% natężenia oświetlenia). Termostat (regulator temperatury) cena netto od 160 Przy współpracy z urządzeniem wykonawczym (np. wyjście cyfrowe, siłownik zaworu) pozwala utrzymywać zadaną dla danego pomieszczenia temperaturę. W zależności od odebranego telegramu z magistrali regulator może utrzymywać różne poziomy temperatury pomieszczenia. Użytkownik może ręcznie zmienić zadany poziom o 3 C oraz nakazać regulatorowi czasowe utrzymywanie temperatury komfortowej niezależnie od sygnału zegara z magistrali. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 129

130 Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 130

131 Sterowniki rolet i żaluzji cena netto 1 styku od 58 Inteligentny System pozwala na znacznie bardziej efektywne wykorzystanie możliwości sterowania roletami czy żaluzjami. Rolety mogą być opuszczane, gdy promienie słoneczne zbyt mocno ogrzewają pomieszczenie lub unoszone, gdy światło dzienne umożliwi oszczędność sztucznego oświetlenia (energii). Gdy zapadnie zmierzch żaluzje i rolety mogą się zamknąć, aby chronić domowników przed wzrokiem osób z zewnątrz. W ofercie produktów zasłaniających okna występują urządzenia sterujące oraz wykonawcze pozwalające zaspokoić różne potrzeby w zależności od upodobań np. żaluzje poziome i pionowe, rolety zewnętrzne oraz wewnętrzne, plisy, story etc. Sterownik strefy grzewczej cena netto kompletu od 75 Dzięki zastosowaniu Systemu Inteligentnego Domu optymalnie eksploatujemy instalację grzewczą, co w znacznym stopniu przyczynia się do oszczędności. Nakład energii utrzymany jest na maksymalnie niskim poziomie przy jednoczesnym utrzymaniu wysokiego komfortu. Inteligentne sterowanie powoduje, że każde pomieszczenie może mieć indywidualną temperaturę (wymagamy różnych parametrów powietrza w salonie, sypialni czy pokoju dziecięcym) niezależną od warunków zewnętrznych (dwa podobne w funkcji pokoje usytuowane w różnych częściach domu wymagają różnej ilości dostarczanego ciepła w różnych porach dnia, czego nie da się osiągnąć tradycyjnymi metodami). Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 131

132 Złączka przeciwprzepięciowa cena netto 55 Służy do zabezpieczenia wszystkich urządzeń w linii przed skutkami przepięć elektrycznych, którymi często są nieodwracalne uszkodzenia danych urządzeń, co z kolei powoduje konieczność ich wymiany. Złącze USB/LAN cena netto 212 Zainstalowane w rozdzielni pozwala serwisowi firmy wykonawczej programować system bezpośrednio z pomieszczenia rozdzielni głównej. Chcąc zmienić przykładowo funkcje danego przycisku, serwisant za pomocą komputera i złącza USB/LAN może przeprogramować ten przycisk bez potrzeby demontowania go. Również zmiana funkcji przycisku może odbyć się również zdalnie z biura firmy wykonawczej, jeśli oprócz złącza LAN, będziemy mieli zainstalowany serwer zdalnej aktualizacji. W rezultacie klient może dowolną ilość razy zmieniać parametry i funkcje systemu bez jakichkolwiek przeróbek w instalacji. Zasilacz cena netto od 157 Służy do zasilenia napięciem stałym 24V magistrali i podłączonych do niej urządzeń. Dzięki wbudowanemu akumulatorowi (opcja) pozwala zabezpieczyć system przed zanikami zasilania trwającymi do 2 godzin. Jeśli np. ustawiliśmy różne wartości temperatury w poszczególnych pomieszczeniach możemy mieć pewność, że podczas tymczasowego zaniku napięcia system nadal będzie pamiętał nasze ustawienia. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 132

133 Urządzenia dodatkowe Zegar sterujący cena netto od 370 W zależności od czasu wysyła na magistralę telegramy KNX zawierające zaprogramowane rozkazy. Sygnały z zegara mogą wyłączać oświetlenie i obniżać poziom utrzymywanej temperatury w nocy lub po wyjściu do pracy. Rano, przed rozpoczęciem pracy, z odpowiednim wyprzedzeniem sygnał z zegara powoduje podwyższenie poziomu temperatury. Użytkownik może ręcznie załączyć oświetlenie oraz nakazać regulatorowi pracę w trybie komfortowym. Piloty radiowe cena netto od kanałowy 4 - kanałowy Służą do swobodnego sterowania wybranymi funkcjami, zapewniają nam wygodę np. podczas oglądania TV możemy włączyć lub wyłączyć światło w pokoju bez konieczności wstawania z fotela i podchodzenia do przycisku. Niewielki pilot w samochodzie pozwala nie tylko otworzyć bramę, ale jednocześnie zapali światło czy podniesie temperaturę w domu Inteligentny pilot dotykowy cena netto Pełna kontrola nad wszystkimi urządzeniami A/V oraz automatyzacji. Zastępuje wszystkie dotychczas używanie piloty. Duży graficzny ekran dotykowy z kryształowo czystym obrazem posiada automatyczne podświetlenie w nocy, a także dowolnie programowane makra (ciągi zdarzeń) i funkcje czasowe (timer). Współpraca z komputerem PC pozwala na zmianę wszystkich Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 133

134 ustawień, wgranie nowej wersji programu czy zaprojektowanie własnych ekranów menu włącznie z animowaną grafiką Panel dotykowy SMARTtouch cena netto Panel SMARTtouch to kolorowy (opcja) ekran dotykowy, który umożliwia sterowanie domowymi urządzeniami elektrycznymi, oświetleniem, ogrzewaniem, roletami itp. Służy do kontrolowania aktualnego stanu budynku z jednego miejsca i daje możliwość wpływu na realizowane funkcje. Dzięki estetycznej i kompaktowej formie (ekran o wymiarach 213x125 mm wbudowany w ścianę) oraz dużemu zakresowi funkcji nadaje się do zastosowania w domu i biurze. SMARTtouch ma także wbudowaną symulację obecności oraz termostat i czujnik pilota, by główne funkcje można było obsługiwać nie wstając z fotela. Dodatkową ciekawostką jest funkcja pisania rysikiem wiadomości na ekranie (np. dla rodziny). Stacja pogodowa cena netto 499 Czujniki warunków atmosferycznych uzupełniają urządzenia sterownicze o reakcję na zmianę pogody. Czujnik deszczu powoduje np. zamknięcie okien dachowych, przez co unikamy zalania poddasza. Równocześnie ten sam sygnał blokuje działanie systemu nawadniania ogrodu. Czujnik wiatru powoduje zwinięcie markiz, żaluzji zewnętrznych w przypadku wichury, aby także móc zmniejszyć ryzyko ich zniszczenia. Czujnik oświetlenia powoduje np. zmianę ustawienia lamel żaluzji, a także markiz. W zależności od nasłonecznienia optymalizuje też dopływ światła i ciepła do pomieszczeń. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 134

135 Sprzęgło liniowe cena netto od 340 Rozdziela poszczególne linie magistrali KNX/EIB. Nie przepuszcza telegramów adresowanych do modułów znajdujących się w tej samej linii (filtracja telegramów). Karnisz elektryczny Elektryczne karnisze pozwalają na zdalne, automatyczne przesuwanie zasłon. Zasłony można odsłaniać/zasłaniać całkowicie lub tylko do określonego miejsca. Możliwości te są przydatne do symulacji obecności mieszkańców oraz dla ich wygody. Karnisz elektryczny 5060 cena netto 599 Długość szyny: 1-7 mb (możliwość połączenia dwóch szyn) Przekrój szyny prowadzącej: 32 x 28 mm Maksymalna wysokość zasłon: 600cm Maksymalna waga zasłon: 500g/m2-45kg Moc silnika: 30 (45)W Napięcie znamionowe: 230V Wymiary silnika: 60 x 50 x 234 (262) mm Prędkość przesuwu: 13 (19)cm/s Brak możliwości ręcznego przesuwu zasłony Wyłączniki krańcowe zapobiegające uszkodzeniu silnika i lub taśmy przy zbyt długim podawaniu napięcia Karnisz elektryczny 5065 cena netto 299 Długość szyny: 1-3,5 mb (możliwość połączenia dwóch szyn) Przekrój szyny prowadzącej: 32 x 28 mm Maksymalna wysokość zasłon: 300cm Maksymalna waga zasłon: 300g/m2-12kg Moc silnika: 30W Napięcie znamionowe: 230V Wymiary silnika: 60 x 40 x 140 mm Prędkość przesuwu: 27cm/s Możliwość ręcznego przesuwu zasłony. Brak wyłączników krańcowych Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 135

136 Podgrzewanie luster cena netto od 55 Cienka folia grzewcza przyklejana jest pod lustrem w łazience, co skutecznie zapobiega jego zaparowywaniu. Może być włączana równocześnie z oświetleniem lub niezależnie w zależności od preferencji domowników. Koszt 30 godzin podgrzewania jest niewielki i wynosi zaledwie ok. 10gr. Symulacja obecności cena netto 289 Aktywna symulacja obecności domowników np. podczas urlopu. Gdy domownicy wypoczywają z dala od domu - jest on atrakcyjnym obiektem dla złodzieja. Funkcja symulacji obecności znacząco wpływa na zmniejszenie ryzyka niemiłej niespodzianki po powrocie z urlopu. Odpowiedni moduł "nagrywa" działania domowników w okresie poprzedzającym urlop, a następnie "odtwarza" je. Efekt jest bardzo przekonujący, gdyż oddaje rzeczywiste działania, które są różne każdego dnia. Integracja z alarmem złącze 32x lub 8-4x cena netto od 204 W naszych realizacjach korzystamy z możliwości standardowych systemów alarmowych (wyjście z centralki informujące o stanie czujników). Takie rozwiązanie ogranicza koszty oraz daje większe możliwości zapewnienia bezpieczeństwa. Integracja Systemu KNX/EIB z systemem alarmowym umożliwia m.in. automatyczne włączanie światła, rolet, gdy czujnik alarmowy wykryje intruza oraz automatyczne powiadomienie policji i ochrony obiektu. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 136

137 Sterowanie urządzeniami Audio/Video Dzięki integracji z instalacją multiroom możemy słuchać ulubionej muzyki oraz sterować nią indywidualnie z dowolnych pomieszczeń w domu tj. salonu, sypialni, łazienki, ogrodu, itd bez potrzeby umieszczania sprzętu Audio/Video w każdym z nich. Nasza rola ogranicza się jedynie do wyboru źródła dźwięku (radio, CD itp.) i ustawienia poziomu głośności. Dyskretne zainstalowanie głośników w ścianie lub suficie, pozwala uniknąć ingerowania w wystrój wnętrz. Dodatkowe możliwości to wizualizacja utworów na monitorze komputera, a także przechowywanie wybranych utworów muzycznych na serwerach (nawet kilka tysięcy godzin muzyki dostępnych równolegle w każdym pomieszczeniu w domu). Integracja ze sprzętem Audio/Video moduł IR cena netto 542 Moduł IR to urządzenie integrujące system KNX/EIB i alarmowy z podczerwienią używaną do sterowania urządzeniami Audio-wideo, klimatyzatorami etc. Oznacza to, że np. wejście domownika do domu nie tylko automatycznie włączy światło, opuści rolety, podniesie temperaturę, ale także spowoduje włączenie telewizora na ulubiony program, lub uruchomi wybraną płytę z odtwarzacza CD. Taka funkcjonalność zbliża nas coraz bardziej do możliwości domu Billa Gatesa, gdzie wchodząc do pokoju możemy zobaczyć ulubiony obraz na wiszącym na ścianie monitorze plazmowym. Moduł IR może też np. ściszyć telewizor w momencie, gdy dzwoni telefon lub włączyć nagrywanie obrazu z kamery w hallu w momencie pojawienia się intruza, czy nagrać film/program TV po otrzymaniu sygnału z naszego biura. Przykłady można mnożyć, a zastosowania podpowie nam wyobraźnia. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 137

138 Wejście cyfrowe cena netto styku od 50 Odczytuje stan styków i w zależności od programu aplikacyjnego wysyła na magistralę odpowiedni telegram. Do jednego urządzenia można podłączyć 4 niezależne grupy styków. W przykładowym układzie wejścia cyfrowe odczytują styki kontaktronów informujące o stanie otwarcia okien. W przypadku otworzenia okna na określony w parametrach programu aplikacyjnego min. czas wejście cyfrowe wysyła na magistralę telegram z 1 bitowym rozkazem adresowany do konkretnego regulatora temperatury. Telegram nakazuje regulatorowi pracę w trybie ochrony przed wyziębieniem, czyli utrzymywanie np. 14 C. Powrót do trybu pracy komfortowej następuje po zamknięciu okna. Nie jest możliwe lokalne, ręczne nakazanie regulatorowi pracy komfortowej przy otwartym oknie. Wejście analogowe cena netto styku od 70 Służy do podłączenia do KNX/EIB standardowych mierników różnych wielkości fizycznych. Sygnał V, mA, mA przetwarza na sygnał cyfrowy i w zależności od programu aplikacyjnego wysyła na magistralę odpowiednie telegramy. Na przykład gdy urządzenie pracuje z aplikacją regulacja stałego poziomu natężenia oświetlenia, sygnał z analogowego czujnika oświetlenia natężenia po przetworzeniu na postać cyfrową (8 bitów) jest porównywany z wartością zadaną. Uzyskane wyniki po przetworzeniu wg. algorytmu regulacyjnego PID dają na wyjściu urządzenia wartość 8 bitową, która w postaci telegramu KNX jest transmitowana po magistrali. Telegram odbiera odpowiedni ściemniacz (adresat telegramu) który wykonuje rozkaz (ściemnia obwód oświetleniowy do wartości zawartej w odebranym telegramie). Komunikator GSM cena netto 260 Za pomocą telefonu można kontrolować i sterować funkcjami systemu KNX/EIB z dowolnego miejsca. Pozwala to sprawdzić stan instalacji alarmowej, obwodów prądowych, ogrzewania, itp., a także np. zdalnie włączyć wcześnie rano instalację ogrzewania. Komunikator przekaże też w każdej sytuacji meldunek o awarii ogrzewania, pęknięciu rury, otwartym oknie lub naruszeniu strefy chronionej na telefon właściciela, do sąsiada, miejsca pracy lub do prywatnej firmy ochroniarskiej. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 138

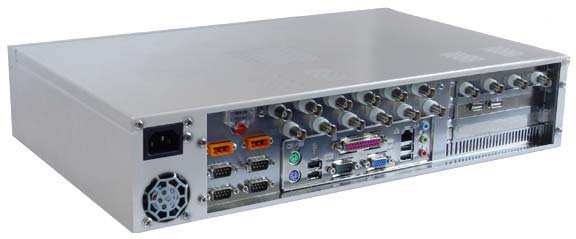

139 Komunikator TV cena netto Urządzenie to umożliwia prezentację informacji z systemu KNX na ekranie telewizora. Siedząc wygodnie w fotelu możemy dowolnie zmieniać temperaturę powietrza w pomieszczeniach, sterować roletami, a także ustawiać parametry oświetlenia przy użyciu pilota lub PC. Wszelkie niepokojące zdarzenia czy awarie w systemie ogłaszane są alarmowym sygnałem dźwiękowym. Komunikator TV współpracuje także z zainstalowanymi w domu kamerami, a więc umożliwia oglądanie budynku wewnątrz jak i na zewnątrz oraz kontrolowanie wykonywania poleceń przez systemu np. sprawdzenie czy po zapadnięciu zmierzchu opuściły się rolety i zapaliło światło przy podjeździe do garażu. Komunikator internetowy cena netto od Komunikator internetowy umożliwia integrację z domowym systemem KNX/EIB poprzez komputer/palmtop/telefon wewnątrz domu, jak i gdziekolwiek na świecie. Komunikator posiada funkcję wizualizacji - na ekranie dowolnego komputera, palmtopa, telefonu komórkowego widoczny jest plan/spis pomieszczeń z zaznaczonymi lampami, roletami, grzejnikami itp. Program umożliwia dostęp i sterowanie wszystkimi funkcjami tak, jakbyśmy naciskali bezpośrednio klawisze przycisków w danym pomieszczeniu; Moduł scen umożliwia dowolne programowanie klimatów dopasowanych do różnych sytuacji np. oglądanie filmu, kolacja, spotkanie; Zegar umożliwia programowanie czasów i dat uruchomienia różnych funkcji. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 139

140 Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 140

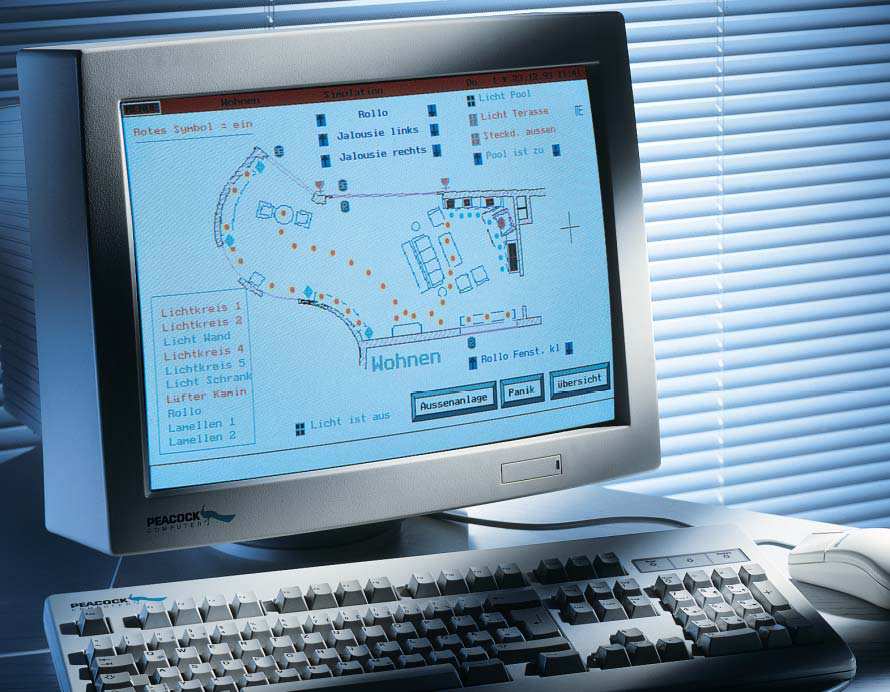

141 Funkcje komunikatora: - wizualizacja lokalna i zdalna - na ekranie dowolnego komputera, palmtopa, telefonu komórkowego wewnątrz domu, jak i gdziekolwiek na świecie poprzez Internet lub WAP, widoczny jest plan lub wykaz (w zależności od modelu) pomieszczeń z zaznaczonymi lampami, roletami, grzejnikami itp. Program umożliwia dostęp i sterowanie wszystkimi funkcjami tak, jakbyśmy naciskali bezpośrednio klawisze przycisków w danym pomieszczeniu. Przydatny jest do rutynowej kontroli lub sterowania oraz jako system ostrzegawczy o awariach i nieprawidłowościach. Komunikator przekazuje także w wygodny sposób obraz z kamer internetowych zainstalowanych w budynku i poza nim. - zdalna aktualizacja systemu - w przypadku dużej odległości miedzy siedzibą firmy wykonawczej, a realizowaną inwestycją przydatna jest możliwość zdalnej aktualizacji systemu. Pozwala to dokonywać zmian w odległej instalacji KNX w zwykły sposób, tak jak lokalnie bez ruszania się specjalisty z biura. Programista przy pomocy protokołu TCP/IP łączy się z serwerem iets zainstalowanym w Komunikatorze. - zegar tygodniowy i roczny - umożliwia programowanie czasów i dat uruchomienia wybranych funkcji systemu (np. obniżanie temperatury w nocy). Programy mogą być dodawane i zmieniane przez użytkownika. - moduł scen. Umożliwia programowanie układów świetlnych dopasowanych do różnych sytuacji np. przyjęcie, kawa z przyjaciółmi itp. Programy mogą być dodawane i zmieniane przez użytkownika. - moduł funkcji logicznych - urządzenie to umożliwia ekonomiczną realizację szerokiego zakresu funkcji sterowniczych i regulacyjnych, których wykonanie za pomocą czujników i modułów wykonawczych byłoby zbyt skomplikowane. Zawartość sygnałów KNX jest interpretowana i realizowana zgodnie z dowolnie programowalnymi funkcjami logicznymi i matematycznymi. Rezultaty zostają ponownie wysłane za pośrednictwem magistrali pod właściwy adres. - moduł komunikacji z innymi budynkami inwestora - komunikator może zostać również zastosowany jako szybkie sprzęgło liniowe między dwoma liniami KNX będącymi np. w niezależnych budynkach (każdy budynek wymaga oddzielnego Komunikatora). Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 141

142 W praktyce oznacza to wyeliminowanie tworzących się zwykle zatorów przy przesyłaniu telegramów między sprzęgłami liniowymi, zwłaszcza w wypadku linii szkieletowej. - możliwość integracji z innymi systemami - zastosowanie omawianego Komunikatora otwiera również wiele innych możliwości. Komunikator może być również użyty przy łączeniu magistrali KNX na przykład do Magistrali Profibus lub magistral o innych protokołach. Handler serwera OPC jest również konfigurowany przy użyciu apletu Javy. Świadoma decyzja posadowienia serwera OPC nie na PC, lecz na gateway'u zwiększyła znacząco pewność działania. Serwer OPC konfigurowany jest przy pomocy apletu Java przedstawiającego topologie lub strukturę instalacji KNX. Niezależna od platformy sprzętowej technologia Java umożliwia również start i obsługę specyficznych dla gateway'a funkcji z lokalizacji zdalnej. Rodzaje komunikatorów: Istnieją dwa rodzaje komunikatorów w zbliżonych cenach, ale różniące się możliwościami. - rozwiązanie proste w obsłudze, ale bez wizualizacji graficznej: wizualizacja tekstowa (wykaz funkcji i ich wartości) moduł logiczny z możliwością tworzenia scen moduł historii wartości różnych parametrów (odczyty czujników itp.) kilka poziomów haseł dostępu sześć wersji językowych timer z możliwością ustawiania 32 własnych zdarzeń przez użytkownika możliwość współpracy z kamerami komunikacja przez Internet (modem, ISDN, LAN) - płatne 12 EUR/rok możliwość wysyłania i lub SMS w razie zaistnienia zdarzenia/alarmu (32 opcje) - rozwiązanie trudne w obsłudze, ale z wizualizacją graficzną: wizualizacja graficzna moduł logiczny moduł scen z możliwością ustawiania własnych przez użytkownika timer Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 142

143 możliwość współpracy z kamerami tylko niemiecka wersja językowa Home Server cena netto Rozbudowaną odmianą Komunikatora internetowego jest Home Controller, czyli wyspecjalizowany komputer dedykowany do roli kontrolera domowej sieci KNX/EIB. Zainstalowanie urządzenia w domu pozwala na sterowanie oraz gromadzenie informacji z urządzeń kontrolno-pomiarowych, wejść cyfrowych i analogowych, central oraz innych. Oprócz wszystkich możliwości, które są udostępnione w Komunikatorze internetowym, Home Controller posiada także funkcje: - komunikacja głosowa - aby zapalić światło w pomieszczeniu, nie musimy już naciskać klawisza przycisku. Wystarczy, że wypowiemy na głos rozkaz, a system automatycznie włączy światło czy opuści roletę. Komunikacja ta działa w dwie strony, ponieważ system również ma możliwość dźwiękowego lub głosowego (nagranego wcześniej w formie komunikatów) powiadamiania nas o zdarzeniach. - integracja z innymi instalacjami i ich monitoring - zdarzenia wysyłane przez centrale (alarmowe, pożarowe, inne) oraz kontrolery obsługujące ogrzewanie, oświetlenie, klimatyzację itd. są monitorowane w czasie rzeczywistym. W praktyce oznacza to, że system powiadomi nas o wszelkich pojawiających się na bieżąco usterkach. - rejestracja zdarzeń - wszystkie informacje są zapisywane w bazie danych, co pozwala na późniejsze nimi zarządzanie oraz raportowanie. Wracając do domu mamy więc możliwość skontrolowania, co działo się w nim, podczas naszej nieobecności. Informacje te mogą być prezentowane w formie czytelnej wizualizacji On-line, pozwalając na pełny monitoring domu oraz sterowanie nim zarówno lokalne, jak i zdalne. - bezprzewodowy panel dotykowy LCD - teraz wszystkie funkcje Home Controllera mamy możliwość zobaczyć na kolorowym ekranie LCD, dostępnym w trzech wielkościach od 3,6 do 24. Panel wyposażony jest w przeglądarkę WEB umożliwiającą sterowanie wizualizacją. Stacja dokująca panelu może być powieszona na ścianie lub postawiona na stoliku/biurku. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 143

144 Integracja z sieciami logicznymi (domnet) cena netto od 460 Zintegrowanie wszystkich sieci logicznych wewnątrz domu zdecydowanie podnosi wartość i komfort domu, a także łączy w sobie wygodę i bezpieczeństwo, umożliwiając efektywniejsze wykorzystanie domowych urządzeń, takich jak telefony, sprzęt RTV, komputery czy kamery. Każdy przekaz elektroniczny tj. telewizję, telefon lub Internet możemy skierować w dowolne miejsce domu bez potrzeby prowadzenia nowych przewodów, które w efekcie dają nam "kablowe spaghetti". Możemy przesyłać sygnał video do dowolnego odbiornika telewizyjnego bez konieczności przenoszenia sprzętu, zbudować wewnętrzną sieć telefoniczną i rozszerzyć ją o usługi takie, jak domofon czy interkom. Jeśli w domu znajduje się kilka komputerów, możemy stworzyć im sieć. * Powyższe zestawienie nie stanowi oferty w rozumieniu przepisów Kodeksu Cywilnego. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 144

145 XX - Ile kosztują systemy Inteligentnego Domu? Firma SMARTech przeprowadziła analizę wartości kupowanych przez polskich inwestorów urządzeń i usług związanych z systemami Inteligentnego Domu. Wartość Systemu wyznacza powierzchnia domu i poziom wymagań Inwestora (kwoty netto bez VAT 7% dla domów): zł/m2 - wariant podstawowy (sterowanie oświetleniem) zł/m2 - wariant typowy (sterowanie oświetleniem i ogrzewaniem/roletami) zł/m2 - wariant komfortowy (sterowanie oświetleniem, ogrzewaniem i roletami/klimatyzacją) ponad 500zł/m2 - wariant luksusowy (sterowanie oświetleniem, ogrzewaniem klimatyzacją, roletami +dodatki) Podane kwoty obejmują koszt kompletnej instalacji (projekt, okablowanie, rozdzielnice, urządzenia systemowe, gniazdka, uruchomienie systemu) bez urządzeń wykonawczych (lampy, grzejniki, rolety itp.). Podawane często znaczne różnice w cenach między różnymi systemami w praktyce sięgają tylko kilkunastu procent, gdyż w skład każdego systemu musi wejść okablowanie (często droższe od urządzeń), gniazdka elektryczne, itd, więc sama różnica cen urządzeń systemowych nie ma zasadniczego wpływu na całość kosztów instalacji. Podane poniżej przy każdym systemie ceny (brutto zawierające 7% podatek VAT obowiązujący dla instalacji elektrycznych w mieszkaniach/domach; przyjęty kurs EUR=4zł) zostały obliczone dla przykładowego domu o powierzchni 200m2 i obejmują sterowanie 40 obwodami oświetlenia (w tym 4 ściemniane), 16 roletami i 8 niezależnymi strefami ogrzewania, oraz usługi projektu, ułożenia instalacji, montażu urządzeń i konfiguracji systemu. Jeśli jakiś system nie umożliwia sterowania ogrzewaniem, w jego cenę wliczono termostaty elektroniczne z programatorem. Systemy podstawowe Systemy "klasy średniej" Systemy zaawansowane inst. tradycyjna zł Dupline zł Lutron zł Cardio zł IDRA zł Lonworks zł Hometronic zł IHC zł Crestron zł Luxor zł LCN zł KNX/EIB zł X zł Xcomfort zł Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 145

146 Przykładowa specyfikacja systemu KNX/EIB? Tabela podstawowych składników Systemu Inteligentnego Domu Poniższa tabela wskazuje konkretną liczbę urządzeń w Państwa domu (lampy, rolety/żaluzje, bramy, ogrzewanie/klimatyzacja), których sterowanie objęte jest niniejszą ofertą. Prawie każdy klient wybiera sterowanie oświetleniem (w tym instalację części lamp z regulacją mocy) i ogrzewaniem. Klienci, którzy planują montaż elektrycznych rolet antywłamaniowych, decydują się na sterowanie również nimi. Obwody Obwody Przyciski wielofunkcyjne bez regulacji mocy z regulacją Strefa Rolety, Czujka bez termostatu z termostatem Pomieszczenie np. lampy, gniazda mocy grzewcza żaluzje ruchu 6x 10x 6xT 10xT 1 Przedsionek Hall Łazienka Kuchnia Spiżarnia Jadalnia Salon Pokój Schody Sypialnia Sypialnia Łazienka Gabinet Garderoba Garderoba Schody Garaż Kotłownia Pralnia Ogród 3 RAZEM LICZBA Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 146

147 Szczegółowe zestawienie urządzeń w pomieszczeniach Urządzenie Liczba Cena Wartość netto Wartość brutto 0 - Elementy systemowe Podłączenie rozdzielnicy do instalacji 1 500,00 500,00 535,00 Wypusty inne 20 28,00 560,00 599,20 Zasilacz 640 ma 1 316,51 316,51 338,67 Zasilacz IP 1A 1 46,24 46,24 49,48 Złącze IP (PoE) 1 163,33 163,33 174,76 Złączka przeciwprzepięciowa 2 56,31 112,62 120, Pomieszczenie ogólne Gniazdo 230V, Tel 105 6,00 630,00 674,10 Gniazdo TV, PC 42 13,00 546,00 584,22 Montaż osprzętu 147 2,60 382,20 408,95 Wypusty gniazd 230V/PC/Tel/TV , , , Rozdzielnice Bezpieczniki (kpl.) 20 34,80 696,00 744,72 Konstrukcja rozdzielnicy z elementów 20 40,00 800,00 856,00 Materiały elektryczne do szaf (kpl.) 20 20,80 416,00 445,12 Moduł szafy rozdzielczej (kpl.) 20 25,00 500,00 535, Przedsionek Czujka ruchu z blokadą (z portem) 1 211,85 211,85 226,68 Wyjście załączające (1 styk) 1 66,51 66,51 71, Hall Przycisk BIQ 3x - biały (z portem) 1 191,76 191,76 205,18 Ściemniacz żarówki 200W (1 obwód) 1 153,56 153,56 164,31 Wyjście załączające (1 styk) 1 66,51 66,51 71, Łazienka Przycisk BIQ 3x LCD - biały z cz. IR (z portem) 1 345,13 345,13 369,29 Sterownik grzejnika (komplet) 1 69,19 69,19 74,04 Ściemniacz żarówki 200W (1 obwód) 1 153,56 153,56 164,31 Wyjście załączające (1 styk) 2 66,51 133,03 142, Kuchnia Przycisk BIQ 3x LCD - biały z cz. IR (z portem) 1 345,13 345,13 369,29 Sterownik grzejnika (komplet) 1 69,19 69,19 74,04 Sterownik rolety 230V (1 obwód) 2 97,99 195,98 209,70 Ściemniacz żarówki 200W (1 obwód) 1 153,56 153,56 164,31 Wyjście załączające (1 styk) 2 66,51 133,03 142, Spiżarnia Czujka ruchu z blokadą (z portem) 1 211,85 211,85 226,68 Sterownik rolety 230V (1 obwód) 1 97,99 97,99 104,85 Wyjście załączające (1 styk) 1 66,51 66,51 71, Jadalnia Przycisk BIQ 3x LCD - biały z cz. IR (z portem) 1 345,13 345,13 369,29 Sterownik grzejnika (komplet) 1 69,19 69,19 74,04 Sterownik rolety 230V (1 obwód) 3 97,99 293,97 314,55 Ściemniacz żarówki 200W (1 obwód) 1 153,56 153,56 164,31 Wyjście załączające (1 styk) 1 66,51 66,51 71, Salon Przycisk BIQ 5x LCD - biały z cz. IR (z portem) 1 443,45 443,45 474,49 Sterownik grzejnika (komplet) 1 69,19 69,19 74,04 Sterownik rolety 230V (1 obwód) 2 97,99 195,98 209,70 Ściemniacz żarówki 200W (1 obwód) 2 153,56 307,12 328,61 Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 147

148 Wyjście załączające (1 styk) 4 66,51 266,05 284, Pokój Przycisk BIQ 3x LCD - biały z cz. IR (z portem) 1 345,13 345,13 369,29 Sterownik grzejnika (komplet) 1 69,19 69,19 74,04 Sterownik rolety 230V (1 obwód) 1 97,99 97,99 104,85 Ściemniacz żarówki 200W (1 obwód) 1 153,56 153,56 164,31 Wyjście załączające (1 styk) 2 66,51 133,03 142, Schody Czujka ruchu z blokadą (z portem) 2 211,85 423,70 453,36 Wyjście załączające (1 styk) 2 66,51 133,02 142, Sypialnia Przycisk BIQ 3x LCD - biały z cz. IR (z portem) 1 345,13 345,13 369,29 Sterownik grzejnika (komplet) 1 69,19 69,19 74,04 Sterownik rolety 230V (1 obwód) 1 97,99 97,99 104,85 Ściemniacz żarówki 200W (1 obwód) 1 153,56 153,56 164,31 Wyjście załączające (1 styk) 2 66,51 133,03 142, Sypialnia Przycisk BIQ 3x LCD - biały z cz. IR (z portem) 1 345,13 345,13 369,29 Sterownik grzejnika (komplet) 1 69,19 69,19 74,04 Sterownik rolety 230V (1 obwód) 1 97,99 97,99 104,85 Ściemniacz żarówki 200W (1 obwód) 1 153,56 153,56 164,31 Wyjście załączające (1 styk) 3 66,51 199,54 213, Łazienka Przycisk BIQ 3x LCD - biały z cz. IR (z portem) 1 345,13 345,13 369,29 Sterownik grzejnika (komplet) 1 69,19 69,19 74,04 Ściemniacz żarówki 200W (1 obwód) 1 153,56 153,56 164,31 Wyjście załączające (1 styk) 2 66,51 133,03 142, Gabinet Przycisk BIQ 3x LCD - biały z cz. IR (z portem) 1 345,13 345,13 369,29 Sterownik grzejnika (komplet) 1 69,19 69,19 74,04 Ściemniacz żarówki 200W (1 obwód) 1 153,56 153,56 164,31 Wyjście załączające (1 styk) 3 66,51 199,54 213, Garderoba Czujka ruchu z blokadą (z portem) 1 211,85 211,85 226,68 Przycisk BIQ 3x LCD - biały z cz. IR (z portem) 1 345,13 345,13 369,29 Sterownik grzejnika (komplet) 1 69,19 69,19 74,04 Wyjście załączające (1 styk) 1 66,51 66,51 71, Garderoba Czujka ruchu z blokadą (z portem) 1 211,85 211,85 226,68 Przycisk BIQ 3x LCD - biały z cz. IR (z portem) 1 345,13 345,13 369,29 Sterownik grzejnika (komplet) 1 69,19 69,19 74,04 Wyjście załączające (1 styk) 1 66,51 66,51 71, Schody Czujka ruchu z blokadą (z portem) 1 211,85 211,85 226,68 Wyjście załączające (1 styk) 1 66,51 66,51 71, Garaż Przycisk BIQ 3x - biały (z portem) 1 191,76 191,76 205,18 Wyjście załączające (1 styk) 3 66,51 199,54 213, Kotłownia Czujka ruchu z blokadą (z portem) 1 211,85 211,85 226,68 Wyjście załączające (1 styk) 1 66,51 66,51 71, Pralnia Przycisk BIQ 3x - biały (z portem) 1 191,76 191,76 205,18 Wyjście załączające (1 styk) 1 66,51 66,51 71,17 Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 148

149 20 - Ogród Wyjście załączające (1 styk) 3 66,51 199,54 213,51 Zbiorcze zestawienie składników instalacji w systemie KNX/EIB ETAP I - Analiza potrzeb i projekt systemu Wartość netto Wartość brutto Analiza potrzeb i wymagań klienta oraz opracowanie koncepcji systemu 520,00 556,40 Wykonanie projektu instalacji elektrycznej, KNX, RTV, Tel./Internet 1 300, ,00 ETAP II - Ułożenie instalacji (z materiałami) Liczba Cena Wartość netto Wartość brutto Podłączenie rozdzielnicy do instalacji 1 500,00 500,00 535,00 Wypusty gniazd 230V/PC/Tel/TV , , ,57 Wypusty inne 20 28,00 560,00 599,20 Wypusty magistrali KNX 22 22,00 484,00 517,88 Wypusty oświetlenia 48 33, , ,88 Wypusty rolet i żaluzji 11 40,00 440,00 470,80 Wartość instalacji z materiałami 8 419, ,33 ETAP III - Rozdzielnice elektryczne Liczba Cena Wartość netto Wartość brutto Bezpieczniki (kpl.) 20 34,80 696,00 744,72 Konstrukcja rozdzielnicy z elementów 20 40,00 800,00 856,00 Materiały elektryczne do szaf (kpl.) 20 20,80 416,00 445,12 Moduł szafy rozdzielczej (kpl.) 20 25,00 500,00 535,00 Sterownik rolety 230V (1 obwód) 11 57,99 637,89 682,54 Ściemniacz żarówki 200W (1 obwód) , , ,96 Wyjście załączające (1 styk) 37 33, , ,79 Zasilacz 640 ma 1 316,51 316,51 338,67 Zasilacz IP 1A 1 46,24 46,24 49,48 Złącze IP (PoE) 1 163,33 163,33 174,76 Złączka przeciwprzepięciowa 2 56,31 112,62 120,50 Wartość rozdzielnic z urządzeniami 6 254, ,54 ETAP IV - Osprzęt w pomieszczeniach Liczba Cena Wartość netto Wartość brutto Czujka ruchu z blokadą (z portem) 8 187, , ,86 Gniazdo 230V, Tel 105 6,00 630,00 674,10 Gniazdo TV, PC 42 13,00 546,00 584,22 Przycisk BIQ 3x - biały (z portem) 3 167,16 501,48 536,58 Przycisk BIQ 3x LCD - biały z cz. IR (z portem) , , ,67 Przycisk BIQ 5x LCD - biały z cz. IR (z portem) 1 418,85 418,85 448,17 Sterownik grzejnika (komplet) 11 66,59 732,53 783,80 Wartość urządzeń w pomieszczeniach 7 532, ,41 ETAP V - Montaż i programowanie urządzeń, uruchomienie systemu Wartość netto Wartość brutto Montaż osprzętu 180 2,60 468,00 500,76 Opracowanie i programowanie funkcji podstawowych 1 723, ,99 Uruchomienie systemu i funkcji dodatkowych 1 723, ,99 Szkolenie, aktualizacja dokumentacji, aktualizacja systemu po odbiorze gratis Wartość montażu i programowania urządzeń, uruchomienia systemu 3 914, ,75 Razem wartość Systemu KNX/EIB W przypadku zakupu przez firmę możliwe jest odliczenie podatku VAT oraz wpisanie urządzeń i usług w koszty, co może spowodować obniżenie realnego kosztu do: Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 149

150 Przykładowa specyfikacja na kino domowe i multiroom (najwyższej klasy) Poniżej opisujemy propozycję kina domowego i systemu multiroom opartą o najwyższej jakości integrację systemów KNX/EIB i CRESTRON. Pozwala to z jednego przycisku/panela sterować oświetleniem, ogrzewaniem, roletami oraz wybierać utwory z wyświetlonej listy. Obecnie jesteśmy najprawdopodobniej jedyną firmą w Polsce mającą certyfikaty uprawniające do realizacji obu wymienionych systemów i ich zaawansowanej integracji. Konfiguracja systemu System multiroom, jaki proponujemy umożliwia słuchanie muzyki w 20 pomieszczeniach tak, by każdy z domowników mógł słuchać/oglądać czego innego. Sterowanie nie ogranicza się do wybrania źródła dźwięku i zmiany utworu na kolejny/poprzedni, jak to jest w typowych systemach Multiroom. Nasza propozycja daje dodatkową możliwość wyszukania i wybrania konkretnego utworu określonego wykonawcy oraz tworzenia własnych list ulubionych i kolejki odtwarzania. Wszystko to na dotykowym ekranie LCD wyświetlającym listy utworów/wykonawców/ gatunków muzycznych. Jako źródła muzyki proponujemy podwójny tuner radiowy, podwójny serwer plików MP3, ipod, odtwarzacz CD, oraz inne, jakie będą chcieli Państwo dodać). Mając na względzie Państwa oczekiwania, by wszystkie urządzenia były jak najmniej widoczne, proponujemy głośniki multiroom o mocy 45W, wbudowane w sufity. Natomiast w pokoju kinowym proponujemy głośniki wysokiej klasy o mocy 150W, wbudowane w ściany oraz wysokiej klasy projektor i ekran. 0,01 Pokój TV (kinowy) (panel dotykowy przenośny) 0,01 - Winiarnia (panel dotykowy ścienny) 0,02 - Hol (słychać to, co w winiarni) 0,08 - Kuchnia (panel dotykowy ścienny) 0,04 - Pralnia (przycisk ścienny) 1,04 Pokój dzienny (panel dotykowy przenośny) 1,05 Garderoba (przycisk ścienny) 1,11 Salon (panel dotykowy ścienny) 1,10 Jadalnia (słychać to, co w salonie) 1,12 Salonik (słychać to, co w salonie) 1,15 Rekreacja (wodoodporny pilot radiowy) 1,19 Siłownia (panel dotykowy ścienny) 1,20 Łazienka (przycisk ścienny) 2,02 Sypialnia główna (pilot uniwersalny dotykowy) 2,03 Łazienka (przycisk ścienny) 2,05 Pokój dziecięcy (panel dotykowy ścienny) 2,10 Rekreacja (panel dotykowy ścienny) 2,13 Sypialnia III (panel dotykowy ścienny) 2,11 Łazienka (przycisk ścienny) Wykaz stref audio (multiroom) Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 150

151 2,15 Sypialnia II (panel dotykowy ścienny) Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 151

152 Proponowane panele sterujące Widocznymi elementami w pokojach są panele z dotykowym ekranem o przekątnej 3,6 (na ścianach pomieszczenia głównego w danej strefie). Można na nich oglądać obraz z kamer lub videodomofonu, są wyposażone w głośniczki. W pokoju TV (kino) i dziennym proponujemy większe 8,4" bezprzewodowe panele, stojące np. na stolikach. Panele, jakie proponujemy mają jakość obrazu zbliżoną do laptopa - bardzo dobry kontrast i rozdzielczość (można na nich oglądać obraz z kamer lub videodomofonu, są wyposażone w głośniki stereo). Dzięki panelom możemy w prosty sposób sterować każdą funkcją systemu Audio/Video, mamy podgląd z kilkunastu kamer rozmieszczonych wokół domu, możemy zobaczyć gościa czekającego przed bramą na posesję, sterować dowolną lampą/roletą, a także korzystać z Internetu i poczty elektronicznej. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 152

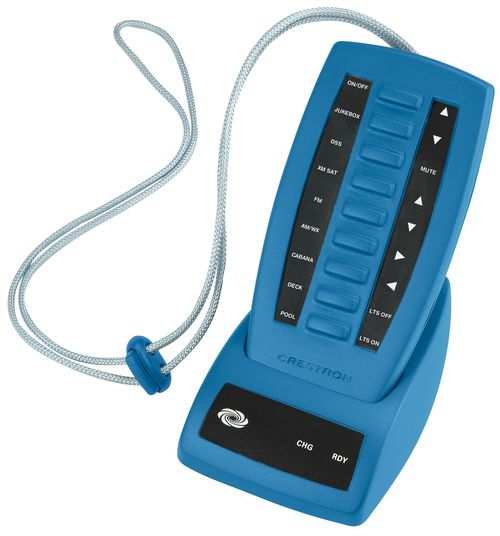

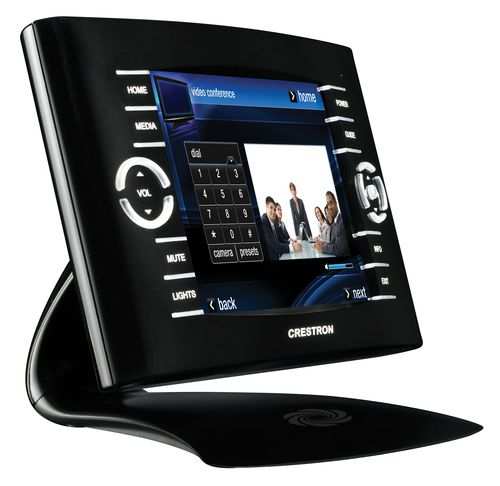

153 W sypialni głównej proponujemy dotykowy pilot uniwersalny, mający możliwości podobne do dużych pilotów, ale będący bardziej poręcznym, gdy leży się w łóżku. W pomieszczeniu mokrym, jakim jest jacuzzi proponujemy jedyny na świecie pilot pływający, całkowicie odporny na wodę. Może być zanurzany. Jego 9 podwójnych klawiszy pozwala na komfortowe sterowanie muzyką, a także np. oświetleniem, roletami itp. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 153

154 Wykaz urządzeń w pomieszczeniach Urządzenie Liczba Cena Wartość netto Wartość brutto 0 - Pomieszczenie ogólne Montaż osprzętu 360 2,60 936, ,52 0,01 - Winiarnia Głośnik sufitowy 45W Ci 160.2QS 2 269,00 538,00 575,66 Panel 3,6" ścienny , , ,31 Panel 3,6" ścienny - puszka do ścian z cegły 1 52,36 52,36 56,03 Termostat (z portem) 1 250,80 250,80 268,36 0,01 - Pokój TV Ekran mocowany do sufitu 110" , , ,00 Głośnik sufitowy 45W Ci 160.2QS 2 269,00 538,00 575,66 Głośnik ścienny kina 150W , , ,77 Panel 8,4" , , ,01 Panel 8,4" - stacja dokująca 1 504,70 504,70 540,03 Projektor SIM2 HT , , ,00 Subwoofer ,99 985, ,00 0,02 - Hall - piwnica Głośnik sufitowy 45W Ci 160.2QS 2 269,00 538,00 575,66 0,04 - Pralnia Głośnik sufitowy 45W Ci 160.2QS 2 269,00 538,00 575,66 Przycisk BIQ 4x LCD IR - biały 1 304,67 304,67 326,00 0,08 - Kuchnia Głośnik sufitowy 45W Ci 160.2QS 2 269,00 538,00 575,66 Panel 3,6" ścienny , , ,31 Panel 3,6" ścienny - puszka do ścian z cegły 1 52,36 52,36 56,03 Termostat (z portem) 1 250,80 250,80 268,36 0,11 - Rozdzielnice Adagio - Media System +Video , , ,66 Adagio - odbiornik Audio Cat ,16 300,32 321,34 Adagio - Rozszerzenie multiroom 10->12x45W , , ,07 Adagio - Serwer 2x - 160GB , , ,15 Emiter IR 12 50,05 600,64 642,68 Konwerter Wideo & Stereo Audio -> UTP CAT ,77 488,31 522,49 Podłączenie rozdzielnicy do instalacji 1 500,00 500,00 535,00 Sprzęgło CRESTRON <-> KNX z integracją , , ,92 Szafa RACK duża z ochronnikami , , ,62 1,04 - Pokój dzienny Głośnik sufitowy Ci 200.3QR 2 376,26 752,52 805,20 Konwerter UTP CAT 5 -> Wideo & Stereo Audio 1 162,77 162,77 174,16 Panel 8,4" , , ,01 Panel 8,4" - stacja dokująca 1 504,70 504,70 540,03 1,05 - Garderoba Głośnik sufitowy 45W Ci 160.2QS 2 269,00 538,00 575,66 Przycisk BIQ 3x LCD - biały z cz. IR (z portem) 1 343,13 343,13 367,15 1,1 - Jadalnia Głośnik sufitowy Ci 200.3QR 2 376,26 752,52 805,20 Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 154

155 1,11 - Salon Adagio - interfejs dla ipod 1 704,91 704,91 754,26 Głośnik sufitowy Ci 200.3QR 2 376,26 752,52 805,20 Panel 3,6" ścienny , , ,31 Panel 3,6" ścienny - puszka do ścian z cegły 1 52,36 52,36 56,03 Panel 8,4" , , ,01 Panel 8,4" - stacja dokująca 1 504,70 504,70 540,03 Termostat (z portem) 1 250,80 250,80 268,36 1,12 - Salon Głośnik sufitowy Ci 200.3QR 2 376,26 752,52 805,20 1,15 - Rekreacja Głośnik sufitowy 45W Ci 160.2QS 2 269,00 538,00 575,66 Odbiornik fal radiowych 1 454,65 454,65 486,47 Pilot radiowy 1 704,91 704,91 754,26 1,19 - Siłownia Głośnik sufitowy 45W Ci 160.2QR 2 285,68 571,36 611,36 Panel 3,6" ścienny , , ,31 Panel 3,6" ścienny - puszka do ścian z cegły 1 52,36 52,36 56,03 Termostat (z portem) 1 250,80 250,80 268,36 1,2 - Łazienka Głośnik sufitowy 45W Ci 160.2QS 2 269,00 538,00 575,66 Przycisk BIQ 5x LCD - biały z cz. IR (z portem) 1 441,45 441,45 472,35 2,02 - Sypialnia Głośnik sufitowy 45W Ci 160.2QS 2 269,00 538,00 575,66 Konwerter UTP CAT 5 -> Wideo & Stereo Audio 1 162,77 162,77 174,16 Pilot LCD WiFi ze stacją dokującą , , ,70 2,03 - Łazienka Głośnik sufitowy 45W Ci 160.2QS 2 269,00 538,00 575,66 2,05 - Pokój dziecięcy Głośnik sufitowy 45W Ci 160.2QR 2 285,68 571,36 611,36 Panel 3,6" ścienny , , ,31 Panel 3,6" ścienny - puszka do ścian z cegły 1 52,36 52,36 56,03 Termostat (z portem) 1 250,80 250,80 268,36 2,09 - Pokój gościnny Konwerter UTP CAT 5 -> Wideo & Stereo Audio 1 162,77 162,77 174,16 2,1 - Rekreacja Głośnik sufitowy 45W Ci 160.2QR 2 285,68 571,36 611,36 Panel 3,6" ścienny , , ,31 Panel 3,6" ścienny - puszka do ścian z cegły 1 52,36 52,36 56,03 Termostat (z portem) 1 250,80 250,80 268,36 2,11 - Łazienka Głośnik sufitowy 45W Ci 160.2QS 2 269,00 538,00 575,66 2,13 - Sypialnia III Głośnik sufitowy 45W Ci 160.2QR 2 285,68 571,36 611,36 Panel 3,6" ścienny , , ,31 Panel 3,6" ścienny - puszka do ścian z cegły 1 52,36 52,36 56,03 Termostat (z portem) 1 250,80 250,80 268,36 2,15 - Sypialnia II Głośnik sufitowy 45W Ci 160.2QR 2 285,68 571,36 611,36 Panel 3,6" ścienny , , ,31 Panel 3,6" ścienny - puszka do ścian z cegły 1 52,36 52,36 56,03 Termostat (z portem) 1 250,80 250,80 268,36 Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 155

156 Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 156

157 Zbiorcze zestawienie składników instalacji Audio/Video ETAP I - Analiza potrzeb i projekt systemu Wartość netto Wartość brutto Analiza potrzeb i wymagań klienta oraz opracowanie koncepcji systemu 300,00 321,00 Wykonanie projektu instalacji audio/video multiroom 1 100, ,00 ETAP II - Ułożenie instalacji (z materiałami) Liczba Cena Wartość netto Wartość brutto Ułożenie okablowania wycena wg firmy instalacyjnej ETAP III - Rozdzielnice elektryczne Liczba Cena Wartość netto Wartość brutto Adagio - Media System +Video , , ,66 Adagio - odbiornik Audio Cat ,16 300,32 321,34 Adagio - Rozszerzenie multiroom 10->12x45W , , ,07 Adagio - Serwer 2x - 160GB , , ,15 Konwerter Wideo & Stereo Audio -> UTP CAT ,77 488,31 522,49 Sprzęgło CRESTRON <-> KNX z integracją , , ,92 Szafa RACK duża z ochronnikami , , ,62 Podłączenie rozdzielnicy do instalacji 1 500,00 500,00 535,00 Wartość rozdzielnic z urządzeniami , ,25 ETAP IV - Osprzęt w pomieszczeniach Liczba Cena Wartość netto Wartość brutto Adagio - interfejs dla ipod 1 704,91 704,91 754,26 Czujka ruchu z blokadą (z portem) ,63-210,63-225,37 Ekran mocowany do sufitu 110" , , ,00 Emiter IR 12 50,05 600,64 642,68 Głośnik sufitowy 45W Ci 160.2QR , , ,78 Głośnik sufitowy 45W Ci 160.2QS , , ,26 Głośnik sufitowy Ci 200.3QR 8 376, , ,79 Głośnik ścienny kina 150W , , ,77 Konwerter UTP CAT 5 -> Wideo & Stereo Audio 3 162,77 488,31 522,49 Odbiornik fal radiowych 1 454,65 454,65 486,47 Panel 3,6" ścienny , , ,45 Panel 3,6" ścienny - puszka do ścian z cegły 8 52,36 418,88 448,20 Panel 8,4" , , ,02 Panel 8,4" - stacja dokująca 2 504, , ,06 Pilot LCD WiFi ze stacją dokującą , , ,70 Pilot radiowy 1 704,91 704,91 754,25 Projektor SIM2 HT , , ,00 Przycisk BIQ 3x - biały -1 90,11-90,11-96,42 Przycisk BIQ 3x LCD - biały z cz. IR (z portem) , , ,84 Przycisk BIQ 4x LCD - biały z cz. IR (z portem) ,72-381,72-408,44 Przycisk BIQ 4x LCD IR - biały 1 304,67 304,67 326,00 Przycisk BIQ 5x LCD - biały z cz. IR (z portem) ,85-418,85-448,17 Subwoofer ,99 985, ,00 Termostat (z portem) 8 250, , ,85 Wartość urządzeń w pomieszczeniach , ,78 ETAP V - Montaż i programowanie urządzeń, uruchomienie systemu Wartość netto Wartość brutto Montaż osprzętu 360 2,60 936, ,52 Opracowanie i programowanie funkcji podstawowych 4 116, ,70 Uruchomienie systemu i funkcji dodatkowych 4 116, ,70 Szkolenie, aktualizacja dokumentacji, aktualizacja systemu po odbiorze gratis Wartość montażu i programowania urządzeń, uruchomienia systemu 9 169, ,92 Razem wartość Systemu Audio/Video W przypadku zakupu przez firmę możliwe jest odliczenie podatku VAT oraz wpisanie urządzeń i usług w koszty, co może spowodować obniżenie realnego kosztu do: Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 157

158 XXI Główne pytania klientów i projektantów Tym razem autorami naszego Poradnika uczyniliśmy... naszych Czytelników. Postanowiliśmy odpowiedzieć na pytania, jakie najczęściej zadają nam klienci i projektanci. A zatem, zaczynajmy: 1. Możliwości i funkcje Jakie korzyści przyniesie system KNX/EIB domownikom? System KNX/EIB daje wiele korzyści dla użytkowników, główne z nich to: informowanie o niezamkniętych oknach dzięki integracji z alarmem, symulacja obecności domowników podczas urlopu, zamek z kontrolą dostępu rozpozna danego użytkownika, a system przygotuje dom do jego indywidualnych potrzeb, dzięki zastosowaniu czujników wiatru, dymu, temperatury, opadów domownicy są otoczeni maksymalnym bezpieczeństwem, niższe koszty eksploatacji, tania modernizacja i rozbudowa, optymalne zarządzanie zużyciem energii, zdalne sterowanie systemem za pomocą pilotów, telefonu lub Internetu naciśnięcie jednego przycisku przygotuje pomieszczenie do projekcji filmu (opuszczą się rolety i ekran, wygaszą się lampy i włączy film), proste przeprogramowanie systemu w miarę zmieniających się potrzeb domowników (zamiast kucia ścian jak w instalacji tradycyjnej). Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 158

159 Jakie są możliwości systemu w domach? Możliwości systemu w domach można podzielić na: 1. Podstawowe: Sterowanie oświetleniem włączanym oraz ściemnianym Stworzenie scen świetlnych z możliwością ich modyfikacji przez Inwestora Sterowanie parametrami powietrza (HVAC) Sterowanie roletami, żaluzjami i karniszami Sterowanie bramami garażowymi, wjazdową i furtką z pilotów i przycisków Zastosowanie funkcji centralnych zarządzających całym obiektem Przyciski i estetyka urządzeń Wykorzystanie wyświetlaczy LCD w przyciskach Podgrzewanie luster w łazienkach 2. Dodatkowe: Zintegrowanie systemu SMARTech z systemem alarmowym Symulacja obecności domowników Integracja z systemem Audio/Video Informacja o stanach i sygnałach z innych systemów Zastosowanie modułu wizualizacji na PC (np. przez Internet) lub tablicy synoptycznej Zastosowanie stacji pogodowej z czujnikami wiatru, oświetlenia, opadów i temperatury Zastosowanie zegara atomowego Zastosowanie modułu logicznego Zdalna aktualizacja systemu Automatyczne podlewanie ogrodu Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 159

160 Jakie są możliwości systemu w budynkach użytkowych? Możliwości systemu w budynkach to: Sterowanie oświetleniem włączanym oraz ściemnianym Sterowanie parametrami powietrza (HVAC) Sterowanie roletami i karniszami Stworzenie scen świetlnych z możliwością ich modyfikacji przez Inwestora Zebranie informacji na temat stanu okien (zamknięte, otwarte) Zastosowanie modułu wizualizacji na PC (także przez Internet) Zastosowanie tablicy synoptycznej (sygnałowej) Zintegrowanie systemu alarmowego z inteligentnym systemem Informacja o stanach i sygnałach z innych systemów Sygnalizacja poprzez SMS o awariach Przyciski i estetyka urządzeń Zdalna aktualizacja systemu Aktywacja funkcji pokoi tylko w razie obecności Funkcje centralne Jakie są możliwości stacji pogodowej? Stacja pogodowa składa się z wielu czujników warunków atmosferycznych, które uzupełniają urządzenia sterownicze o reakcję na zmianę pogody. Czujnik deszczu powoduje np. zamknięcie okien dachowych, przez co unikamy zalania poddasza. Równocześnie ten sam sygnał blokuje działanie systemu nawadniania ogrodu. Czujnik wiatru powoduje zwinięcie markiz, żaluzji zewnętrznych w przypadku wichury, aby także móc zmniejszyć ryzyko ich zniszczenia. Czujnik oświetlenia powoduje np. zmianę ustawienia lamel żaluzji, a także markiz. W zależności od nasłonecznienia optymalizuje też dopływ światła i ciepła do pomieszczeń. W jaki sposób system KNX/EIB integruje się ze sprzętem Audio/Video? System KNX/EIB można zintegrować ze sprzętem Audio/Video instalując moduł IR, komunikujący się z urządzeniami poprzez podczerwień. Oznacza to, że np. wejście domownika do domu nie tylko automatycznie włączy światło, opuści rolety, podniesie temperaturę, ale także spowoduje Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 160

161 włączenie telewizora na ulubiony program lub uruchomi wybraną płytę z odtwarzacza CD. Taka funkcjonalność zbliża coraz bardziej do możliwości domu Billa Gatesa, gdzie wchodząc do pokoju można zobaczyć ulubiony obraz na wiszącym na ścianie monitorze plazmowym. Moduł IR może też np. ściszyć telewizor w momencie, gdy dzwoni telefon, włączyć nagrywanie na magnetowidzie czy DVD obrazu z kamery w hallu w momencie pojawienia się intruza, nagrać film/program TV po otrzymaniu sygnału z naszego biura itd. Przykłady można mnożyć, a zastosowania podpowie wyobraźnia. 2. Aspekty ekonomiczne Czy serwisowanie systemu jest konieczne? Ile ono kosztuje? System Inteligentnego Domu objęty jest 24-miesięczną gwarancją. O terminach przeglądu sami przypominamy naszym Klientom, dlatego nie muszą się martwić, że przeoczą tę datę. Koszt przeglądu to zaledwie 1-2% wartości systemu + koszty dojazdu. Obowiązek jego przeprowadzenia został narzucony prawnie, ze względu na bezpieczeństwo instalacji elektrycznej. Dlaczego cena systemu Inteligentnego Domu jest wysoka? To prawda, że koszt systemu wynosi ok % więcej niż w przypadku instalacji tradycyjnych. Jednak jego funkcjonalność znacznie przekracza możliwości instalacji niezintegrowanych. Nie chodzi tu tylko o estetykę. System Inteligentnego Domu jest inwestycją, która sama na siebie zarabia. W krótkim czasie zaczyna on bowiem przynosić użytkownikom oszczędności (niższe koszty oświetlenia i ogrzewania). Co zrobić, aby mieć dom inteligentny, gdy brak obecnie funduszy? W przypadku ograniczonych możliwości finansowych w obecnej chwili, zalecamy wykonanie projektu i instalacji elektrycznej przystosowanej do montażu Systemu KNX/EIB w przyszłości. Wówczas mamy otwartą drogę, aby nawet za kilka lat, gdy System będzie powszechnością przerobić istniejącą instalację na inteligentną. Koszt przygotowania takiej instalacji do rozbudowy jest niewiele większy od instalacji tradycyjnej. Dzięki temu zapewnią sobie Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 161

162 Państwo możliwość stworzenia inteligentnego domu etapami (poszczególne funkcje lub pomieszczenia), bez konieczności uciążliwego przerabiania instalacji. 3. Bezpieczeństwo i niezawodność Czy system KNX/EIB jest podatny na awarie? I co w takiej sytuacji zrobić? Spójrzmy na statystykę: na ponad 4 tys. sztuk zainstalowanych przez firmę SMARTech w ciągu 11 lat, awarii uległo zaledwie 0,5% (20 sztuk). W przypadku prawidłowego użytkowania, system funkcjonuje więc właściwie bezawaryjnie. Jeżeli jednak, w jakiś sposób, "uda się" nam zepsuć któryś z przycisków, nie wpłynie to na działanie całego systemu. Pozostałe urządzenia będą działać sprawnie, niezależnie od tej usterki. Czy system jest chroniony przed przepięciami? Każda instalacja elektryczna jest narażona na przepięcia. Również system Inteligentnego Domu musi być chroniony np. przed wyładowaniami atmosferycznymi. Ochronę zapewniają mu urządzenia zabezpieczające, instalowane w tym celu w głównej rozdzielnicy elektrycznej. Czy do systemu można się włamać przez Internet? Moduł komunikacji przez Internet jest opcjonalny. Jednak nawet w przypadku chęci włamania, dostęp do wszystkich funkcji zabezpieczony jest hasłem. Bez jego znajomości nikomu nie uda się np. włączyć zdalnie światła. Zresztą włamanie ma sens, gdy są z niego korzyści, a włączenie komuś zdalnie światła nie przyciesie ich. Na czym polega symulacja obecności w Systemie? Gdy domownicy wypoczywają z dala od domu (np. podczas urlopu), jest on atrakcyjnym obiektem dla złodzieja. Funkcja symulacji obecności znacząco wpływa na zmniejszenie ryzyka niemiłej niespodzianki po powrocie z urlopu. Odpowiedni moduł "nagrywa" działania domowników w okresie poprzedzającym urlop, a następnie "odtwarza" je. Efekt jest bardzo przekonujący, gdyż oddaje rzeczywiste działania, które są różne każdego dnia. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 162

163 Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 163

164 4. Projektowanie instalacji Czym kierować się i co wziąć pod uwagę wykonując aranżację oświetlenia w domu/mieszkaniu? Oświetlenie umożliwia widzenie po zapadnięciu zmroku, a także tworzy atmosferę umożliwiającą odpoczynek, rozrywkę, czy pracę. Punkty świetlne powinny być rozmieszczone w takich miejscach, aby zapewnić właściwą jasność ogólną oraz aby oświetlić odpowiednio różne strefy wydzielone we wnętrzu. Większość pomieszczeń wymaga takiego planu instalacji elektrycznej, który da się łatwo przystosowywać do ewentualnych zmian. Często niezbędnych jest kilka niezależnych źródeł światła. Zawsze należy wprowadzić kilka niezależnych obwodów i zainstalować dwa razy więcej gniazdek wtykowych, niżby to wynikało z naszych początkowych szacunków. Czy w systemie KNX/EIB istnieje duży wybór przycisków, służących do sterowania oświetleniem, ogrzewaniem, roletami itd.? Uniwersalne przyciski Systemu KNX/EIB są przede wszystkim wielofunkcyjne oraz estetyczne, nie zajmują wiele miejsca na ścianie i mają duże możliwości tj. sterują oświetleniem, ogrzewaniem, roletami, itd. Do wyboru jest wiele modeli dostępnych w różnych kolorach, kształtach oraz wykonanych z różnych materiałów (plastik, szkło, stal). Ogólnie można je podzielić na: przyciski proste, składające się z kilku klawiszy i posiadające miejsce na opisanie funkcji zaprogramowanych pod danym klawiszem, przyciski z termostatem i wyświetlaczem, mające wbudowany termostat oraz wyświetlacz, który może pokazywać np. bieżącą temperaturę w pomieszczeniu czy datę i godzinę. panele LCD i dotykowe, posiadające oprócz podstawowych funkcji wiele dodatkowych, np. możliwość zaprogramowania scen, przyciski bezprzewodowe (bogato wyposażone), dostępne w formie pilotów wykonujących funkcje przycisków, sterujących sprzętem AV. Mają także możliwość zaprogramowanie scen i makr. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 164

165 Jakie przyciski powinienem wybrać, aby sprawnie sterować systemem? Najpierw należy policzyć, ile funkcji powinno się na nich znaleźć. Te funkcje to (w nawiasach podano liczbę klawiszy, jakie zajmuje dana funkcja): Włączanie lampy lub gniazda (1) Włączanie lampy + regulacja mocy światła (2) Sterowanie roletą (żaluzją, karniszem), lub ich grupą (2) Otwieranie/zamykanie bramy, furtki, okna dachowego (1) Uruchamianie sceny (1) Funkcja OFF - by zgasić wszystkie lampy np. przy wyjściu z pomieszczenia lub przed włączeniem sceny (1) inne funkcje specyficzne np. wyjście z domu (1) Należy zsumować liczbę klawiszy, jakie są potrzebne, by zrealizować wszystkie oczekiwane funkcje w pomieszczeniu i dobrać przycisk odpowiedniej wielkości (lub kilka mniejszych). Przy obliczeniach proszę nie zapominać o lampach na zewnątrz domu, które muszą być zapalane np. z salonu (i ew. pilota radiowego używanego w ogrodzie). Jakie kłopoty czekają klienta/projektanta, jeśli zastosuje system KNX/EIB? Absolutnie żadne! A konkretnie nie większe, niż przy tradycyjnych instalacjach. Zaprojektowaniem i instalacją systemu zajmują się fachowcy, którzy udzielają klientowi wszystkich potrzebnych informacji i doradzają przy wyborze rozwiązań. System KNX to nie jest jakiś wymysł garażowej firmy, tylko współpraca 100 największych firm europejskich (np. ABB, BERKER, BOSCH, GIRA, HAGER, JUNG, MERTEN, MOELLER, SIEMENS). Rozwiązania bazują na oficjalnym (norma Unii Europejskiej) standardzie dla instalacji elektrycznych. System ten wypiera typowe instalacje elektryczne i wkrótce będzie codziennością. Dom wyposażony w instalację inteligentną jest bardziej komfortowy, bezpieczny i oszczędny, oraz ma większą wartość dla przyszłych nabywców. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 165

166 5. Realizacja systemu Jak w praktyce wygląda realizacja Systemu? Po zainteresowaniu się przez daną osobę systemem i określeniu wymagań, tworzony jest projekt instalacji. Następnie Instalator wykonuje instalację i montuje urządzenia sterujące. Ostatnim etapem jest zaprogramowanie urządzeń i uruchomienie systemu. Po uruchomieniu Instalator świadczy usługi serwisowe. Na każdym etapie SMARTech zapewnia doradztwo i wsparcie techniczne. 6. Obsługa Inteligentnego Domu Czy można samemu programować i modyfikować sceny? Tak, system KNX/EIB pozwala domownikom na programowanie "klimatów" sceny świetlnej dzięki tzw. "modułowi scen". Działanie to jest banalne wystarczy ustawić poziom jasności lamp w danym pomieszczeniu i nacisnąć klawisz zapisz. wymaga chyba nauczenia się skomplikowanej obsługi systemu? I umiejętności zaprogramowania go podczas uruchomienia? Tak naprawdę obsługa Inteligentnego Domu jest prostsza niż instalacji tradycyjnej. Jednym przyciskiem można obsługiwać kilka obwodów, podczas gdy tradycyjnie, każdy obwód wymagał własnego włącznika. W Inteligentnym Domu nie trzeba niczego zapamiętywać każdy z przycisków jest opisany (dosłownie zawiera tzw. "pole opisowe"). Poza tym, liczba włączników zostaje znacznie zredukowana. Nie obarczamy klientów i projektantów programowaniem i uruchamianiem systemu. Prosimy jedynie o wytyczne, która lampa ma się włączyć po naciśnięciu danego przycisku a wprowadzeniem tej funkcji do systemu zajmują się już nasi fachowcy. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 166

167 7. Zagadnienia techniczne Dlaczego rozdzielnica elektryczna jest znacznie większa od tradycyjnych rozdzielnic? System Inteligentnego Domu został zaprojektowany tak, aby zapewnić jego użytkownikom maksimum wygody i komfortu. Wiąże się to z obsługą znacznej liczby urządzeń np. sterowaniem światłem i roletami. Stąd większa liczba przewodów wchodzących do rozdzielnicy. Aby instalację można było łatwo wykonać, serwisować i rozbudowywać, wszystkie przewody zostają oznakowane. Wyprowadza się je do rozdzielnicy w specjalnie przygotowane zaciski. W rozdzielnicy pozostawia się też ok. 30% wolnego miejsca przeznaczonego na modyfikacje systemu. Szafa rozdzielcza nie jest jednak głęboka (ok. 25cm), nie grzeje się i co najważniejsze można ją łatwo zamaskować, montując urządzenie w ścianie lub w garderobie (np. za ubraniami). Czy system KNX/EIB może sterować nadmuchowym systemem HVAC? Jeśli tak, to jak? Kiedy budynek podzielony jest na kilkanaście stref klimatycznych, w każdej strefie można uzyskać niezależną temperaturę (ogrzewanie/klimatyzacja). System też dba o odpowiednią wilgotność powietrza (nawilżanie) i jego świeżość (wentylacja). Przy zastosowaniu ogrzewania nadmuchowego kanałami powietrznymi (z przepustnicami nad każdym pomieszczeniem) w zależności od zapotrzebowania, tłoczone jest określone powietrze z siłą zależną od liczby pomieszczeń je wymagających. Otwarcie okna blokuje dla danego pomieszczenia dopływ powietrza z systemu HVAC, co ma wpływ na oszczędność energii grzewczej. Jeśli żadne pomieszczenie nie wymaga grzania lub chłodzenia załącza się wentylacja, a jeśli czujnik wilgotności wskazuje suche powietrze wentylacja z nawilżaniem. Termostaty są zintegrowane z przyciskami sterującymi oświetleniem. Z każdego termostatu można odczytać aktualną Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 167

168 temperaturę w danym pomieszczeniu oraz nastawić temperaturę żądaną. Termostat w każdym pomieszczeniu jest niezależnym sterownikiem wysyłającym sygnały o potrzebie grzania lub chłodzenia. Jakie instalacje techniczne posiada inteligentny budynek? Współczesny budynek inteligentny wyposażony jest w wiele bardzo skomplikowanych instalacji technicznych. Należą do nich instalacje: elektryczna, oświetleniowa, ogrzewania, wentylacji i klimatyzacji, kontroli dostępu, antywłamaniowa, przeciwpożarowa, nadzoru telewizji przemysłowej i inne. Mogą one oczywiście pracować niezależnie od siebie, jednakże to właśnie zintegrowanie ich pracy pozwala na pełniejsze wykorzystanie walorów obiektu w świetle komfortu, bezpieczeństwa i ekonomiki użytkowania. Co to jest system BMS? BMS (ang. Building Management System) jest to Centralny System Zarządzania dużym budynkiem, optymalizujący warunki wykorzystania dostępnych mediów. Umożliwia on, oprócz pełnego sterowania systemami automatyki klimatyzacji i wentylacji, także kontrolę nad systemem oświetleniowym oraz elektroenergetycznym. Systemy BMS muszą charakteryzować się dużą elastycznością (zmiany konfiguracji wraz ze zmianą potrzeb) oraz skalowalnością (rozbudowa od małego do dużego systemu, obejmującego wiele obiektów). Wymagania takie spełnia filozofia budowy modułowej, która pozwala w pełni wykorzystywać możliwości tkwiące w integrowaniu podsystemów, zapewnia dużą elastyczność w adaptacji i rozbudowie instalacji, a także wyklucza konieczność wyłączania całego systemu w przypadku awarii jego części - awaria jednego elementu nie wpływa na pracę pozostałych. Czym różni się system Instabus KNX od systemu Powernet KNX? System Instabus KNX przeznaczony jest dla domów nowych lub gruntownie remontowanych, ponieważ wymaga zupełnie nowej lub modyfikowanej instalacji elektrycznej. Urządzenia komunikują się przez jeden biegnący wokół domu przewód magistralny. System ma duże możliwości rozbudowy. Podstawową instalację można łatwo rozszerzać o kolejne funkcje oraz Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 168

169 możliwości np. sterowanie przez komputer. Natomiast system Powernet KNX zalecany jest dla wnętrz już istniejących. Jego elementy komunikują się poprzez sieć elektryczną, nie jest zatem wymagane dodatkowe okablowanie. Rozbudowa systemu sprowadza się do wciśnięcia kolejnego modułu do gniazdka. System może być w każdej chwili rozbudowywany (np. zintegrowany z systemem Instabus KNX). Co to jest ETS? Oprogramowanie ETS (ang. EIB Tool Software) jest zestawem narzędzi do projektowania i uruchamiania instalacji KNX za pomocą komputera pracującego w środowisku Windows. Z formalnego punktu widzenia uruchomienie instalacji magistralnej polega na przesłaniu odpowiednich telegramów programujących pamięci EEROM w elementach magistralnych. Nie jest istotne, w którym miejscu budynku aparaty się znajdują. Ważne jest natomiast zdefiniowanie takiego elementu przez podanie jego adresu fizycznego (który określa jego położenie w strukturze sieci - nr strefy, nr linii i nr elementu w linii), adresów grupowych (określa funkcję jaką dany element sieci ma wykonywać) i podanie odpowiednich parametrów niezbędnych dla poprawnej pracy aparatu i współpracy z magistralą. Opracowanie projektu polega na łączeniu wielu pojedynczych urządzeń w jedną funkcjonalną całość połączoną adresami grupowymi. Co oznacza pojęcie strefa grzewcza? Dzięki systemowi KNX/EIB każde pomieszczenie może mieć indywidualną temperaturę, a więc tworzy indywidualną strefę grzewczą (wymagamy różnych parametrów powietrza w salonie, sypialni czy pokoju dziecięcym) niezależną od warunków zewnętrznych (dwa podobne w funkcji pokoje usytuowane w różnych częściach domu wymagają różnej ilości dostarczanego ciepła w różnych porach dnia, czego nie da się osiągnąć tradycyjnymi metodami). Dzięki zastosowaniu Systemu KNX/EIB instalacja grzewcza jest optymalnie eksploatowana, co w znacznym stopniu przyczynia się do oszczędności. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 169

170 Problemy z jakimi spotykają się projektanci przy instalacji tradycyjnej W projekcie wykonywanym przeze mnie zastosowanych jest wiele urządzeń i tu pojawia się problem sterowania nimi. Oddzielny włącznik do oświetlenia, oddzielny do rolet, panel sterowania do ogrzewania itp. Wszystko to staje się nieprzejrzyste, nie mówiąc już o trudności rozmieszczenia Idealnym rozwiązaniem tego problemu jest system inteligentnej instalacji. Ogranicza on do minimum ilość używanych przycisków oraz pozwala wykorzystać w 100% możliwości drzemiące w zastosowanych urządzeniach. Wystarczy jeden estetyczny przycisk w pomieszczeniu, który dzięki wbudowanemu termostatowi i wyświetlaczowi pozwoli na sterowanie ogrzewaniem, a wielość klawiszy bez trudu umożliwi sterowanie kilkoma obwodami świetlnymi, a także wybranymi roletami. Podczas realizacji projektu po raz kolejny pojawił się ten sam problem, dotyczący wcześniejszego (jeszcze w fazie projektu) przydzielenia włączników do sterowania konkretnymi obwodami. To duże utrudnienie, bowiem zmiana pewnych wariantów może być w późniejszym czasie bardzo trudna bądź zupełnie niemożliwa. To częsty problem, na który natrafiają architekci. Jeszcze do niedawna rozwiązanie nie było do końca tak naprawdę możliwe. Ale dziś nie stanowi ono już większego problemu, ponieważ z pomocą przychodzi system KNX/EIB. To właśnie jedna z jego głównych zalet - możliwość zmiany (praktycznie w dowolnej fazie projektu) załączania wybranych obwodów przypisanych do przycisku. Oznacza to, że w dowolnym momencie możemy przeprogramować przyciski tak, aby np. przyciskiem znajdującym się w kuchni zapalać lampy w jadalni i kinkiety przy kominku przy jednoczesnym opuszczeniu rolet w salonie. Jak poradzić sobie z określeniem potrzebnego natężenia światła, nie mając do dyspozycji gotowego wnętrza? Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 170

171 W systemie inteligentnym mamy możliwość dowolnej zmiany intensywności oświetlenia bez mechanicznej ingerencji w strukturę obwodu. W każdej chwili możemy zmienić obwód zwykły na obwód ściemniany dokonując w tym celu zmian jedynie w rozdzielni elektrycznej. Bankiety, przyjęcia, spotkania okolicznościowe czy zwyczajne oglądanie telewizji, czyli sytuacje wymagające odpowiedniej aranżacji wnętrza - jak wcześniej zaplanować klimat oświetlenia tych sytuacji, nie utrudniając jednocześnie codziennego życia domowników? Z pozoru rzecz wydaje się trudna w realizacji, ale z pomocą przychodzi system Inteligentnego Domu. Wybrane klawisze przycisku mogą uruchamiać tzw. sceny. Wystarczy tylko nacisnąć klawisz z opisem sceny np. kolacja, a załączą się lampy nad stołem z mocą 50%, kinkiety na ścianach z mocą 25%, obniży się temperatura o 3 C, opuszczą do połowy rolety w oknach i włączy cicho nastrojowa muzyka. Klient sam decyduje, jakie zdarzenia ma wywoływać scena, a także sam nadaje jej nazwę np. relaks, goście, sprzątanie. Jak rozwiązać problem niepotrzebnego oświetlenia, bądź na odwrót - niedoświetlenia pewnych pomieszczeń w zależności od obecności użytkowników? Prostym oraz skutecznym rozwiązaniem są czujki ruchu. W pomieszczeniach typu WC, kotłownia, spiżarnia, a także korytarz czy schody zastosowanie czujki wykrywającej ruch ułatwia dostosowanie czasu zapalenia oświetlenia, w zależności od obecności użytkowników w danym pomieszczeniu. Urządzenia dodatkowo posiada czujnik natężenia oświetlenia, dzięki czemu światło zostaje włączone jedynie wtedy, gdy zaistnieje taka potrzeba. Często spotykam się z pytaniem dotyczącym automatycznego włączania i wyłączania prądu w wybranych gniazdkach - szczególnie w gniazdach, do których podłączona jest pralka czy żelazko. W instalacji inteligentnej istnieje możliwość sterowania wybranymi gniazdami. Oznacza to, że można je wyłączyć przy pomocy przycisku lub dodatkowo zaprogramować w ten sposób, aby po wyjściu domowników prąd był odcinany od danych gniazd, a po powrocie do domu przywracany. W rezultacie nie musimy się martwić o takie jakże istotne, lecz przyziemne sprawy (np. włączone żelazko) i mamy więcej czasu, którego jakoś zawsze wszystkim nam brakuje akurat w chwili, kiedy powinniśmy już dawno wyjść z domu :-) Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 171

172 Wobec tak dużych możliwości inteligentnych instalacji zastanawia mnie, czy nie występują problemy z maskowaniem przewodów oraz wykończeniem instalacji? Zdecydowanie nie. W tradycyjnej instalacji elektrycznej zrealizowanie każdej funkcji wymaga prowadzenia osobnego przewodu, gdyż każdy z przewodów spełnia tylko jedną funkcję. W systemie KNX/EIB następuje rozdzielenie sygnałów sterujących przesyłanych dwużyłowym przewodem magistralnym od obwodów zasilania energetycznego poszczególnych odbiorników. Tak więc przy pomocy jednego przewodu sterujemy wieloma urządzeniami. To sprawia, że instalacja ta jest łatwa do zamaskowania w dowolny praktycznie sposób. Do tego szeroka i bardzo atrakcyjna oferta przycisków sprawia, że system KNX/EIB wygląda tak samo atrakcyjnie, jak działa. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 172

173 XXII - Porównanie systemów Inteligentnego Domu Systemy obecne w Polsce W pierwszej części tego rozdziału opisujemy najprostsze systemy Inteligentnego Domu (w tym przypadku to określenie mocno na wyrost) konkurencyjne właściwie tylko dla instalacji tradycyjnej, posiadające podstawowe możliwości sterowanie oświetleniem, ogrzewaniem i roletami. Te systemy to LUXOR, HOMETRONIC, X10, CARDIO (będący rozwinięciem systemu X10). W kolejnej części opiszemy bardziej zawansowane systemy IHC, IDRA, DUPLINE i LCN, a w części trzeciej systemy Inteligentnego Domu posiadające już prawie wszystkie znane dziś możliwości - LUTRON, LONWORKS, CRESTRON i EIB (nowa nazwa to Konnex - KNX w Polsce rozpowszechniona jeszcze nazwa EIB). Sposoby instalacji i konfiguracji Wszystkie systemy sterowania wymagają nietypowej instalacji elektrycznej, zatem ich montaż możliwy jest tylko w nowobudowanych/remontowanych domach/mieszkaniach (wyjątkiem jest X-10, którego urządzenia komunikują się przez istniejącą sieć elektryczną wymagają jednak obecności przewodu neutralnego, którego nie ma w puszkach z tradycyjnymi wyłącznikami konieczne jest zatem przekucie od każdego wyłącznika do puszki pod sufitem by doprowadzić z niej ten przewód). Jedynym znanym autorowi systemem, który umożliwia komunikację po całkowicie standardowej instalacji elektrycznej (nie wymaga nawet przewodu neutralnego) jest RadioBus EIB, o którym napiszemy w trzeciej części niniejszego artykułu. Urządzenia opisanych dziś systemów konfigurujemy za pomocą pokręteł obecnych na ich obudowach. Może to zrobić nasz elektroinstalator, ale możemy także spróbować samodzielnie np. zmienić funkcję wyłącznika sterującego lampą, jeśli chcemy, aby od teraz opuszczał roletę. W opisywanych dziś systemach nie ma możliwości ich konfiguracji/programowania przez komputer, ale nie ma też takiej potrzeby, z powodu prostoty urządzeń i niewielkiej liczby funkcji. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 173

174 Możliwości systemów podstawowych Sterowanie oświetleniem oraz regulacja jego mocy Oświetlenie jest jednym z najważniejszych elementów w domu. Obecnie większość czasu spędzamy w domu w godzinach wieczornych. Zatem oświetlenie odpowiednie do nastroju i okazji jest bardzo ważnym źródłem satysfakcji w naszym domu. Jeśli istnieje wiele wejść do pomieszczenia i/lub wiele przełączanych źródeł światła, tradycyjna instalacja staje się bardzo skomplikowana. W przypadku sterowania inteligentnego nie sprawia ona żadnego problemu. Możemy popuścić wodze fantazji i sprawnie stworzyć w domu niepowtarzalną atmosferę. W niektórych pomieszczeniach warto rozważyć ściemnianie lamp. Takimi pomieszczeniami są salon (dla uzyskania np. nastrojowego oświetlenia), korytarz między sypialnią, a łazienką (aby w nocy światło nie oślepiało zaspanego domownika), sypialnia i pokój dzieci (dzieci nie lubią zasypiać w ciemnościach). Ściemniacze w prostych systemach Inteligentnego Domu umożliwiają regulację jasności lamp żarowych (żarówki zwykłe i halogenowe) o mocy do W. Czujniki ruchu obecne w każdym systemie (z wyjątkiem Hometronic) umożliwiają automatyczne załączanie oświetlenia w zależności od obecności domowników, np. automatyczne włączanie światła na podjeździe i w garażu, gdy wracając z zakupów mamy zajęte ręce, dzięki czemu nie potkniemy się w ciemnym pomieszczeniu i nie musimy szukać włącznika światła. W pomieszczeniach dużych lub reprezentacyjnych można zaprogramować kilka scen (nastrojów) oświetleniowych. Innego oświetlenia potrzebujemy przy romantycznej kolacji, innego, gdy odwiedzą nas znajomi, jeszcze innego, gdy czytamy lub oglądamy telewizję. Scena oświetleniowa to kilka lamp włączonych równocześnie, każda z indywidualną mocą. Sceny świetlne Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 174

175 Teraz można jednym przyciskiem zmienić "nastrój" z np. romantycznego na ogólny. W jednej chwili zapalamy wtedy kilka lamp, a gasimy inne. Wszystko po naciśnięciu jednego przycisku. W skład każdej sceny mogą wchodzić także rolety, ogrzewanie i inne urządzenia, co znacznie zwiększa możliwości szybkiej zmiany nastroju. Sceny świetlne przydają się także, gdy np. dziecko boi się przejść wieczorem z salonu do swego pokoju na piętrze (lub z pokoju do kuchni na parterze) może nacisnąć jeden przycisk i zapalą się lampy na całej jego drodze (korytarz, schody, pokój). Sterowanie ogrzewaniem Dzięki zastosowaniu systemów Inteligentnego Domu optymalnie eksploatujemy instalację grzewczą, co w znacznym stopniu przyczynia się do oszczędności. Inteligentne sterowanie powoduje, że każde pomieszczenie może mieć indywidualną temperaturę (wymagamy różnych warunków w salonie, sypialni czy pokoju dziecięcym) niezależną od warunków zewnętrznych (dwa podobne w funkcji pokoje usytuowane w różnych częściach domu wymagają różnej ilości dostarczanego ciepła w różnych porach dnia, czego nie da się osiągnąć tradycyjnymi metodami). Sterowanie roletami, zasłonami, żaluzjami Sterowanie centralne i z dowolnego miejsca oraz możliwość zaprogramowania automatycznych zdarzeń, zapewniają domownikom podwyższony komfort i bezpieczeństwo. Nawet proste systemy Inteligentnego Domu umożliwiają automatyczne zamknięcie wszystkich rolet antywłamaniowych gdy domownicy wychodzą z domu, lub o określonej godzinie (np. wieczorem, by nie podglądały nas osoby postronne z zewnątrz domu). Ograniczenia systemów podstawowych Sterowanie oświetleniem Podstawowe ograniczenie opisywanych dziś systemów to wielkość instalacji kilkadziesiąt kanałów/obwodów np. lamp oznacza możliwość zastosowania w niewielkich mieszkaniach/domach. Dodatkowym ograniczeniem jest maksymalna moc obwodów Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 175

176 ściemnianych W (zatem pojedyncze oprawy, lub grupy halogenków), w dodatku tylko żarowych (żarówki zwykłe i halogenowe) proste Systemy nie potrafią regulować mocy świetlówek (jarzeniówek), czy tak efektownych i modnych ostatnio diod LED. Zauważany jest także brak automatycznej regulacji oświetlenia (przydatnej podczas tak częstych w Polsce pochmurnych dni, gdy raz jest jasno, raz ciemno i oświetlenie powinno dostosowywać swoją moc, by nie było nam ciemno, gdy czytamy, ani by lampy nie paliły się bez potrzeby, gdy znowu wyszło Słońce zza chmur). Brak precyzyjnych czujników ruchu (nazywanych czujkami obecności) przydatnych w pomieszczeniach, gdzie się nie ruszamy (toalety, biuro) powoduje miganie światła, gdy przez kilka minut pozostaniemy bez ruchu. Sterowanie ogrzewaniem Proste Systemy nie potrafią sterować dwoma źródłami ogrzewania np. grzejnik+podłogowe lub grzejnik +klimatyzator (wyjątek: Hometronic), ani sterować ogrzewaniem nadmuchowym (HVAC) spotykanym coraz częściej w polskich domach nie ma mowy zatem o kontrolowanym dogrzewaniu pomieszczeń przez kanały z ciepłym powietrzem z kominka. Brak funkcji logicznych nie pozwala także np. włączyć podgrzewania schodów wejściowych, gdy jest mróz i pada śnieg, by przeciwdziałać ich oblodzeniu i poślizgnięciu domowników. Sterowanie roletami, zasłonami, żaluzjami Podstawowym ograniczeniem jest brak możliwości regulacji lamelek żaluzji lub opuszczania rolet np. na skutek mocnego nasłonecznienia (wyjątek: Hometronic). Wyłączniki, przyciski i elementy sterujące W opisywanych dziś systemach nie znajdziemy przycisków wieloklawiszowych znanych z systemów zaawansowanych. Jesteśmy zmuszeni korzystać ze standardowych wyłączników, jeśli zatem mamy w salonie kilka lamp (zwłaszcza z regulacją mocy), rolet, sterujemy ogrzewaniem i mamy ochotę zastosować kilka scen świetlnych musimy zarezerwować sporą powierzchnię ściany na baterię kilkunastu wyłączników. Dodatkowo nie mają one pól opisowych ich funkcje zatem musimy pamiętać lub przykleić sobie karteczkę z opisem. Wprawdzie Hometronic i Cardio mają jednostki centralne zawierające więcej funkcji, ale to jednostkowe Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 176

177 urządzenie w pozostałych pomieszczeniach musimy korzystać z tradycyjnych wyłączników. Wygodną funkcją systemów Inteligentnego Domu jest możliwość sterowania np. oświetleniem, czy roletami z pilota radiowego, lub na podczerwień. Niestety proste Systemy również tego nie potrafią (wyjątek X10 i Cardio, ale tylko piloty radiowe). Sterowanie centralne i zdalne Sterowanie kilkoma pomieszczeniami lub np. kontrola całego mieszkania/domu na ekranie panela LCD również nie będzie możliwa proste systemy nie mają bowiem żadnych paneli LCD, czy ekranów dotykowych ułatwiających sterowanie wieloma funkcjami i np. wizualizację. Takiej wizualizacji nie możemy także zrealizować przez TV, czy Internet, więc wyjeżdżając na urlop nie możemy sprawdzić, co dzieje (działo się) w naszym domu (wyjątek Hometronic). Nie będziemy też mieli możliwości integracji ze sprzętem Audio/Video, by np. jednym naciśnięciem klawisza zgasić wszystkie lampy, opuścić rolety, włączyć telewizor i uruchomić odtwarzanie filmu DVD. Bezpieczeństwo Opisywane systemy produkowane są przez pojedyncze firmy - brak kilku producentów tworzących komponenty do systemu oznacza ryzyko, że za np. kilka lat nie naprawimy zepsutego urządzenia lub nie znajdziemy na rynku nowości, działających z naszym systemem. Brak możliwości zdalnej aktualizacji systemu (gdyż programowanie odbywa się przez przełączanie pokręteł) wymusza każdorazowy przyjazd elektryka w razie najdrobniejszej usterki lub gdy sami chcemy coś zmienić (oczywiście możemy próbować regulacji tymi pokrętłami, gdy nasz instalator wykonał dobrą dokumentację i opisał, które pokrętło jak ustawił). Z tego samego powodu nie ma możliwości wykonania backup-u (kopii zapasowej) konfiguracji systemu, by w razie awarii (majstrowania przy pokrętłach) szybko wgrać poprzednią, dobrą konfigurację Systemu naprawiając problem. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 177

178 Symulacja obecności domowników Gdy domownicy wypoczywają z dala od domu, jest on atrakcyjnym obiektem dla złodzieja. Funkcja symulacji obecności znacząco wpływa na zmniejszenie ryzyka niemiłej niespodzianki po powrocie z urlopu. Odpowiedni moduł "nagrywa" działania domowników w okresie poprzedzającym urlop (w zakresie włączania lamp, rolet, muzyki itp.), a następnie "odtwarza" je. Efekt jest bardzo przekonujący, gdyż oddaje rzeczywiste działania, które są różne każdego dnia. Można wybrać, które elementy mają brać udział w symulacji, tak, aby nie zużywać niepotrzebnej energii np. na włączanie ekspresu do kawy. Możliwości Systemów klasy średniej Poniżej opisujemy systemy bardziej zawansowane DUPLINE, IDRA, IHC, LCN i Xcomfort, a w części trzeciej przedstawimy systemy Inteligentnego Domu posiadające już prawie wszystkie znane dziś możliwości - LUTRON, LONWORKS, CRESTRON i EIB (nowa nazwa to Konnex - KNX w Polsce rozpowszechniona jeszcze nazwa EIB). Urządzenia opisanych dziś systemów umożliwiają już konfigurację za pomocą komputera mnogość ich funkcji byłaby bardzo trudna do ustawienia w inny sposób. Należy zaznaczyć, że po zaprogramowaniu komputer nie jest potrzebny nie musimy się obawiać, że np. dzieci nie będą w stanie obsłużyć systemu. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 178

179 Sterowanie oświetleniem oraz regulacja jego mocy Opisywane tu systemy umożliwiają sterowanie oświetleniem z regulacją o mocy już w zupełności wystarczającej w domach W (wyjątkiem jest Xcomfort 250W). Ściemniać można nie tylko lampy żarowe i halogenowe (tu Xcomfort wymaga elektronicznych transformatorów), lecz także świetlówki (z wyjątkiem systemu IDRA i LCN). Sterowanie tak efektownymi i modnymi ostatnio diodami LED nie jest możliwe potrafią to tylko systemy, które opiszemy w następnej części. Występujące w średnich systemach czujki ruchu są rozbudowane o funkcję utrzymywania stałego poziomu oświetlenia (z wyjątkiem systemu Xcomfort). Jest to przydatne zwłaszcza w pokojach pracy (gabinety, biblioteki, kuchnie) w tak częste w Polsce pochmurne dni, gdy Słońce raz chowa się za chmurami, raz świeci oślepiając. Podczas intensywnej pracy np. przy komputerze nie zauważamy łagodnych zmian oświetlenia. Nasz organizm reaguje, gdy światło jest już wyraźnie słabsze. Nawet wówczas skupieni na pracy nie chcemy się odrywać, aby włączyć światło. Nasze oczy męczą się, tracimy też energię. Robimy to dopiero wtedy, gdy już prawie nie widzimy tekstu. Możemy tak postępować codziennie przez lata - w tym czasie nasz wzrok stopniowo słabnie. Naszym oczom szkodzi praca przy słabym oświetleniu, nawet gdy sami jeszcze nie stwierdzamy, że jest za ciemno. Dlatego bardzo dobrym rozwiązaniem jest zastosowanie czujki obecności z regulacja natężenia oświetlenia miejsca pracy, która dba o utrzymanie stałego poziomu jasności - lampa włączy się i rozjaśni automatycznie w momencie, gdy słońce się schowa, kiedy znowu wyjdzie wyłączy się. Sterowanie ogrzewaniem Systemy dziś opisywane mają tak samo podstawowe możliwości, jak proste systemy opisane poprzednio (IHC jednak w ogóle nie steruje ogrzewaniem). Indywidualne nastawienie temperatury w różnych pomieszczeniach powoduje zwiększenie komfortu i przyczynia się do zdrowia domowników. Opuszczenie przez nich budynku spowoduje obniżenie o kilka stopni temperatury w domu, co skutkuje oszczędnością energii (1st C=6% oszczędności energii). Automatyczne obniżenie temperatury w porze nocnej oraz w niezamieszkałych pomieszczeniach również zwiększa oszczędności. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 179

180 Średnio rozbudowane Systemy nie potrafią sterować dwoma źródłami ogrzewania np. grzejnik+ podłogowe lub grzejnik +klimatyzator (wyjątkiem jest jeden z paneli systemu Xcomfort), ani sterować ogrzewaniem nadmuchowym (HVAC) spotykanym coraz częściej w polskich domach nie ma mowy zatem o kontrolowanym dogrzewaniu pomieszczeń przez kanały z ciepłym powietrzem z kominka. Obecność funkcji logicznych (poza systemem IHC) pozwala np. włączyć podgrzewanie schodów wejściowych, gdy jest mróz i pada śnieg, by przeciwdziałać ich oblodzeniu i poślizgnięciu domowników. Czujniki ruchu i czujniki otwarcia okna będące elementami systemów bezpieczeństwa mogą z kolei w określonym czasie służyć do sterowania oświetleniem i ogrzewaniem (otwarcie okna powoduje obniżenie poziomu żądanej temperatury, sygnał czujnika ruchu załącza oświetlenie). Funkcje logiczne przydatne są także w łazience - cienka folia grzewcza przyklejona pod lustrem skutecznie zapobiega jego zaparowywaniu, jeśli czujnik wykryje naszą obecność lub jest zapalona dowolna lampa. Koszt 30 h grzania wynosi zaledwie ok. 10gr. Sterowanie roletami, zasłonami, żaluzjami Sterowanie centralne i z dowolnego miejsca oraz możliwość zaprogramowania automatycznych zdarzeń, zapewniają domownikom podwyższony komfort i bezpieczeństwo. Automatyczne zamknięcie wszystkich rolet antywłamaniowych gdy domownicy wychodzą z domu, lub o określonej godzinie przydaje się np. wieczorem, by nie podglądały nas osoby postronne z zewnątrz domu. Rolety i lamelki żaluzji mogą ustawiać się zawsze tak, by w pomieszczeniu było jasno, ale by promienie słonecznie nie oślepiały i umożliwiały pracę przy komputerze/oglądanie TV. Rolety mogą być opuszczane, gdy promienie słoneczne zbyt mocno ogrzewają pomieszczenie, a unoszone, gdy światło dzienne umożliwi oszczędność sztucznego oświetlenia (energii). Przy silnym wietrze, układ sterowania markizami (czujnik wiatru) może spowodować ich schowanie w celu ochrony przed uszkodzeniem. Gdy zapada zmierzch żaluzje, okna i rolety mogą zamykać się, by chronić domowników przed wzrokiem osób z zewnątrz. Podstawowym ograniczeniem jest brak możliwości regulacji lamelek żaluzji (wyjątek Xcomfort) lub opuszczania rolet (wyjątek LCN) np. na skutek mocnego nasłonecznienia. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 180

181 Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 181

182 Bezpieczeństwo Współpraca z systemem alarmowym pozwala na zintegrowanie ważnych funkcji związanych z bezpieczeństwem. Z instalacją elektryczną może współpracować nie tylko instalacja alarmowa, ale również czujniki dymu, wilgotności oraz inne instalacje techniczne. Sygnały z nich wprowadzone do Systemu pozwalają chronić dom przed uszkodzeniem i zminimalizować skutki zdarzeń losowych. Integracja z systemem alarmowym umożliwia m.in. automatyczne włączanie światła, gdy czujnik alarmowy wykryje intruza oraz automatyczne powiadomienie policji i ochrony obiektu. Korzystanie z możliwości standardowych systemów alarmowych (wyjście z centralki informujące o stanie czujników) ogranicza koszty oraz daje większe możliwości zapewnienia bezpieczeństwa (opcja niedostępna w systemie Dupline). Opisywane systemy mają już możliwość wykonania backup-u (kopii zapasowej) konfiguracji systemu, by w razie awarii szybko wgrać poprzednią, dobrą konfigurację Systemu naprawiając problem. Ewentualne awarie lub alarmy, jakie wydarzyły się podczas nieobecności domowników można poznać dzięki funkcji rejestracji zdarzeń (brak w systemie Duplice i LCN). Opisywane dziś systemy są produkowane przez pojedyncze firmy - brak kilku producentów tworzących komponenty do systemu oznacza ryzyko, że za np. kilka lat nie naprawimy zepsutego urządzenia lub nie znajdziemy na rynku nowości, działających z naszym systemem. Brak możliwości zdalnej aktualizacji systemu (wyjątek to LCN). Czujniki wiatru, opadów itd. oraz stacje pogodowe Czujniki warunków atmosferycznych uzupełniają urządzenia sterownicze o reakcję na zmianę pogody. Czujnik deszczu powoduje np. zamknięcie okien dachowych, przez co unikamy zalania poddasza. Równocześnie ten sam sygnał blokuje działanie systemu nawadniania ogrodu. Czujnik wiatru powoduje zwinięcie markiz, żaluzji zewnętrznych w przypadku wichury, aby także móc Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 182

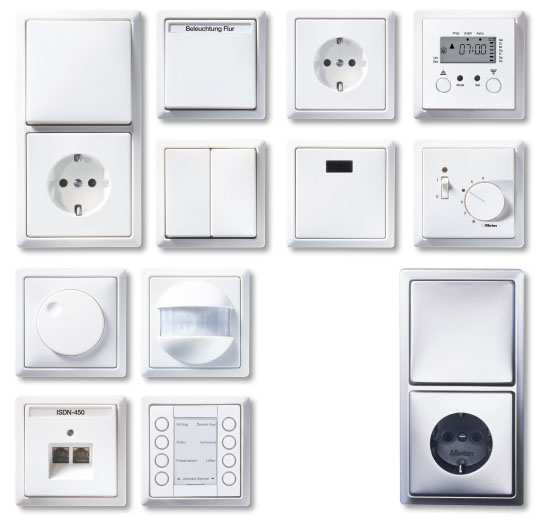

183 zmniejszyć ryzyko ich zniszczenia. Czujnik oświetlenia powoduje np. zmianę ustawienia lamel żaluzji, a także markiz. W zależności od nasłonecznienia optymalizuje też dopływ światła i ciepła do pomieszczeń. Wyłączniki i przyciski sterujące W opisywanych tu systemach nie znajdziemy przycisków wieloklawiszowych znanych z systemów zaawansowanych (wyjątkiem jest LCN, który wykorzystuje przyciski systemu KNX/EIB, ale tylko te bez wyświetlaczy). Jesteśmy zmuszeni korzystać ze standardowych wyłączników, jeśli zatem mamy w salonie kilka lamp (zwłaszcza z regulacją mocy), rolet, sterujemy ogrzewaniem i mamy ochotę zastosować kilka scen świetlnych musimy zarezerwować sporą powierzchnię ściany na baterię kilkunastu wyłączników. Dodatkowo nie mają one pól opisowych ich funkcje zatem musimy pamiętać lub przykleić sobie karteczkę z opisem. Wyjątkowo system Xcomfort ma dwa modele paneli sterujących zawierające wyświetlacz. Sterowanie centralne i zdalne Systemy średniej klasy umożliwiają już sterowanie np. oświetleniem czy roletami poprzez piloty bezprzewodowe (na podczerwień lub fale radiowe). Sterowanie kilkoma pomieszczeniami lub np. kontrola całego mieszkania/domu na ekranie panelu centralnego nie będzie jednak możliwa, jednak mamy możliwość wizualizacji na komputerze PC, nawet poprzez Internet (a w systemie Xcomfort także na ekranie telewizora lub poprzez SMS-y), więc wyjeżdżając na urlop możemy sprawdzić, co dzieje (działo się) w naszym domu. Możemy kontrolować i sterować funkcjami systemu z dowolnego miejsca. Pozwala to sprawdzić stan instalacji alarmowej, obwodów prądowych, ogrzewania, itp. A także np. zdalnie włączyć wcześnie rano Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 183

184 instalację ogrzewania. Komunikator przekaże też meldunek o awarii ogrzewania, pęknięciu rury, otwartym oknie lub naruszeniu strefy chronionej na telefon właściciela, do sąsiada, miejsca pracy lub do prywatnej firmy ochroniarskiej. Nie będziemy jednak mieli możliwości integracji ze sprzętem Audio/Video, by np. jednym naciśnięciem klawisza zgasić wszystkie lampy, opuścić rolety, włączyć telewizor i uruchomić odtwarzanie filmu DVD. W ostatniej części porównania systemów Inteligentnego Domu opisujemy systemy najwyższej klasy, mające wszystkie funkcje - LUTRON, LONWORKS, CRESTRON i KNX/EIB (nowa nazwa to Konnex - KNX w Polsce rozpowszechniona jest jeszcze nazwa EIB). To w nich pojawiają się nowości, które po kilku latach (a czasem nigdy) pojawiają się w prostszych systemach. Możliwości Systemów klasy Premium Opisywane dziś systemy mają wszystkie funkcje systemów z poprzednich części tego artykułu, czyli sceny świetlne, symulację obecności, czujki ruchu i obecności (tylko w KNX/EIB znajdziemy czujki, które możemy ręcznie zablokować włączając lub wyłączając lampę przydatne np. w toalecie), automatyczną regulację jasności oświetlenia (przydatna podczas pracy w pochmurne dni), integrację z alarmem z rejestracją zdarzeń, możliwość zapisania kopii zapasowej konfiguracji, by w razie awarii/nieudanej zmiany Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 184

185 parametrów szybko wgrać poprawną wersję programu. Poniżej opisujemy ich dodatkowe możliwości. Wielkość systemu i sposób instalacji/aktualizacji Opisywane dziś systemy nie mają praktycznie ograniczeń w wielkości. Obecne w ofercie moduły rozszerzające powodują, że systemy te mogą objąć swym sterowaniem nie tylko największe domy, lecz nawet ich całe osiedla. Dla systemów KNX/EIB i Lonworks komponenty oferuje ponad 100 producentów na świecie mamy zatem pewność, że system nie zniknie, gdy któryś z producentów zbankrutuje lub wycofa się z produkcji danych urządzeń, czy choćby nie zechce tworzyć nowych. Proste, jednofirmowe systemy z poprzednich części artykułu (oraz Crestron i Lutron z obecnej) nie dają nam tego bezpieczeństwa i komfortu. Systemy opisane w tej części wymagają do poprawnej pracy zmodyfikowanej instalacji elektrycznej (wyjątkiem jest KNX/EIB, którego urządzenia mogą komunikować się poprzez istniejącą sieć elektryczną lub fale radiowe), zatem ich montaż odbywa się zwykle podczas budowy/remontu domu. Systemy najwyższej klasy posiadają tak wiele funkcji i możliwości, że do ich zaprogramowania (nie do używania) niezbędny jest już komputer (KNX/EIB można zacząć programować przez dostępne proste generatory), specjalistyczne oprogramowanie i duże doświadczenie. Nie zrobi nam tego więc zaprzyjaźniony elektryk, ani nawet doświadczona w tradycyjnych instalacjach firma. Chcąc mieć taki system w domu możemy skorzystać z usług zaledwie kilkunastu doświadczonych firm w Polsce. Dzięki możliwości zdalnej aktualizacji systemu (poza Lutron-em) fachowcy nie muszą do nas przyjeżdżać, aby np. zmienić na nasze życzenie scenę świetlną. W przypadku dużej odległości miedzy klientem a firmą wykonawczą przydatna jest możliwość zdalnej aktualizacji systemu. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 185

186 Dzięki odpowiedniemu modułowi inwestor może zaoszczędzić na kosztach zmian i aktualizacji, które wykonane zdalnie są tańsze niż dojazd specjalistów na dużą odległość. Sterowanie oświetleniem Każdy rodzaj lamp może być obsługiwany przez opisywane dziś systemy. Oczywiście włącznie z regulacją mocy (ściemnianiem) nie tylko żarówek zwykłych i halogenowych, ale także świetlówek (jarzeniówek), lamp diodowych (LED) itd. Moce ponad 3000W zadowolą już nawet właścicieli rezydencji i pałaców. Sterowanie ogrzewaniem Możemy sterować każdym typem ogrzewania (z wyjątkiem systemu Lutron, który w ogóle nie steruje ogrzewaniem), także nadmuchowym (najtrudniejszym do kontroli, lecz ostatnio coraz popularniejszym), w którym ciepłe/wentylowane/zimne powietrze tłoczone jest kanałami z centrali klimatyzacyjno-wentylacyjnej do poszczególnych pomieszczeń. W zależności od temperatury w danym pomieszczeniu otwierana jest dla niego przepustnica i włączane podgrzewanie/chłodzenie napływającego powietrza. Możemy także sterować dwoma rodzajami ogrzewania/klimatyzacji w pomieszczeniu np. grzejnikiem i klimatyzatorem z funkcją ogrzewania system na podstawie temperatury zewnętrznej włączy albo grzejnik, albo klimatyzator tak, abyśmy mieli największy komfort i oszczędności energii. Dostępne są zarówno proste czujniki temperatury, jak i rozbudowane stacje pogodowe badające temperaturę, oświetlenie, nasłonecznienie, wiatr i opady deszczu/śniegu. Sterowanie roletami/żaluzjami/zasłonami Najlepsze systemy, poza funkcjami opisywanymi poprzednio, umożliwiają także zmianę położenia rolet/żaluzji/zasłon w zależności od nasłonecznienia i poziomu oświetlenie zewnętrznego. Dodatkowo umożliwiają precyzyjną regulację lamelek żaluzji (poza Lutron-em). Dzięki temu Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 186

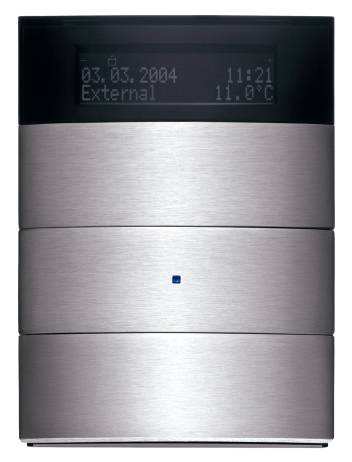

187 system tak dobierze ich położenie, by ilość wpadającego światła była odpowiednia, ale by Słońce nas nie oślepiało i by nie odbijało się od ekranu telewizora lub komputera. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 187

188 Bezpieczeństwo Integracja z alarmem jest oczywiście standardem (choć KNX/EIB oferuje także własne dedykowane czujki alarmowe). Brak jednostek centralnych (poza Crestron-em) pozwala na uniknięcie awarii całego sytemu jeśli jakieś urządzenie się zepsuje lub wypniemy je cała reszta działa poprawnie. Dodatkową zaletą wpływającą na bezpieczeństwo użytkowania jest fakt, iż przyciski (wyłączniki) pracują w obwodach o bezpiecznym napięciu 24V lub wykorzystują fale radiowe/podczerwone (możemy zatem umieścić włącznik światła obok wanny/prysznica bez obaw o porażenie prądem). Skutkuje to również ograniczeniem promieniowania elektromagnetycznego - prąd kierowany jest bezpośrednio do lamp i gniazdek. Zdarzenia wysyłane przez centrale (alarmowe, pożarowe, inne) oraz kontrolery obsługujące ogrzewanie, oświetlenie, klimatyzację itd. są monitorowane w czasie rzeczywistym. W praktyce oznacza to, że system powiadomi nas na bieżąco o pojawiających się usterkach. Wszystkie informacje mogą być zapisywane w bazie danych, co pozwala na późniejsze ich przeglądanie i raportowanie. Wracając do domu mamy więc możliwość skontrolowania, co działo się w nim, podczas naszej nieobecności. Informacje te mogą być prezentowane w formie czytelnej wizualizacji, pozwalając na pełny monitoring domu oraz sterowanie nim zarówno lokalne, jak i zdalne (przez Internet). Automatyczny zamek z kontrolą dostępu (dostępny w systemie KNX/EIB) rozpoznający osobę wchodzącą lub wychodzącą. Po przekręceniu klucza taki zamek może wysłać sygnały do innych urządzeń np. zgasić wszystkie światła, zamknąć rolety, obniżyć temperaturę... Zgubienie klucza nie zmusza właściciela do zmiany zamka. Wystarczy usunąć prawo dostępu do domu dla danego klucza. Zamka nie można otworzyć/zamknąć zdalnie. Można natomiast zdalnie zezwolić (lub nie) na otwarcie kluczem. Istnieje możliwość wykorzystania całkowicie automatycznych drzwi z zamkami otwieranymi zdalnie (lub poprzez zbliżenie karty dostępu). Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 188

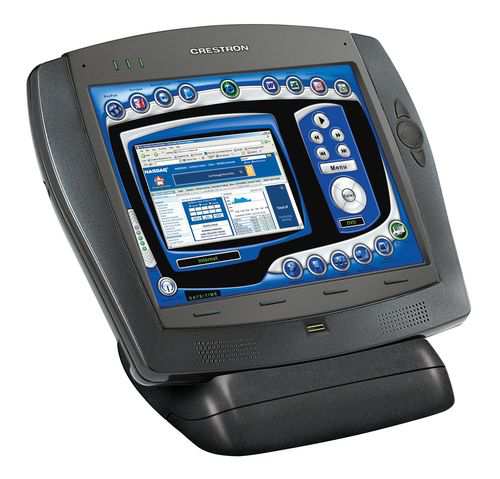

189 Przyciski i panele Dotychczas opisywane systemy korzystały ze zwykłych włączników. Powodowało to sytuacje, że gdy chcieliśmy umieścić w jednym miejscu sterowanie kilkoma lampami, roletami ogrzewaniem, na ścianie pojawić się musiała bateria nawet kilkunastu włączników - w dodatku bez opisów, który do czego służy. Opisywane dziś systemy mają już bardzo estetyczne i funkcjonalne przyciski wieloklawiszowe. Opracowane zostały specjalnie dla systemów Inteligentnego Domu i występują w kilkudziesięciu typach i kolorach (dla KNX/EIB kilkaset). Wiele z nich ma możliwość obsługi za pomocą pilota, byśmy nie musieli wstawać z łóżka (np. podczas choroby, przed snem), by wyłączyć światło, otworzyć bramę itd. Dostępne są już także dotykowe ekrany LCD (zarówno stawiane na stole, montowane w ścianie, jak i bezprzewodowe) z graficznym ekranem o przekątnej od 4 do nawet 21", zastępujące wszystkie dotychczas używanie piloty bezprzewodowe (a nawet telewizor i ekran komputera). Na takich ekranach możemy nie tylko sterować dowolną lampą/roletą, uruchamiać i modyfikować sceny świetlne, ale także zobaczymy listę utworów z serwera muzycznego (lub filmowego), podgląd z kamer systemu bezpieczeństwa rozmieszczonych wokół domu, możemy zobaczyć gościa czekającego przed bramą na posesję i wpuścić go naciskając na ekranie wirtualny przycisk. Są także modele z przeglądarką internetową, obsługą poczty, oraz multimedialne na których możemy także obejrzeć film (klawisze na obudowie pozwolą na szybkie zatrzymanie filmu, włączenie światła, odebranie dzwoniącego telefonu itd.). Funkcje edycyjne pozwalają na zmianę wszystkich ustawień i zaprojektowanie wyglądu ekranów, włącznie z animowaną grafiką i menu. Przykład działającej aplikacji takiego panela dotykowego można obejrzeć pobierając plik z adresu /bin/panel.zip. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 189

190 Integracja z Audio/Video Opisywane dziś systemy umożliwiają integrację z urządzeniami Audio/Video oraz Multiroom (wielopokojowego nagłaśniania). Celem takiej integracji jest komfort domowników, którzy mogą słuchać w swych pokojach niezależnej muzyki pochodzącej z jednego zestawu muzycznego. Rozwiązanie to oznacza pełną uniwersalność w wyborze źródła dźwięku w danym pomieszczeniu, a także dużą elegancję instalacji - w pomieszczeniu znajdują się tylko głośniki (np. ukryte w ścianach lub suficie) oraz niewielki sterownik na ścianie zintegrowany właśnie z klawiszami sterującymi oświetleniem, ogrzewaniem, roletami itd. Dla systemu KNX/EIB producenci tacy jak Loewe, Bang&Olufsen, Onkyo oferują telewizory i sprzęt audio, który może być z tego systemu sterowany bez potrzeby stosowania dodatkowych modułów. Coraz więcej producentów dodaje do swych najlepszych urządzeń złącze KNX/EIB (przy okazji warto wspomnieć, że KNX/EIB jest oficjalnym europejskim standardem inteligentnych instalacji i jako jedyny ma swoją normę EN to powoduje widoczne już coraz większe zaangażowanie kolejnych producentów i spadek cen urządzeń w końcu co standard, to standard). Integracja z systemem Audio spełnia wysokie wymagania i oczekiwania klientów: sterowanie każdym urządzeniem w kinie domowym (ekran, tunery TV Sat, serwery plików MP3, ipod, radio, CD, DVD, gry Playstation/Xbox) z np. bezprzewodowego panela dotykowego. Ekran playlisty z serwera audio Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 190

191 Wszystkie te możliwości mogą być dostępne w kilkunastu niezależnych strefach (pomieszczeniach), by każdy z domowników mógł słuchać/oglądać czegoś innego. Sterowanie może ograniczać się do wybrania źródła dźwięku i zmiany utworu na kolejny/poprzedni (tak jest w typowych systemach Multiroom), lecz także dawać możliwość znalezienia konkretnego utworu określonego wykonawcy oraz tworzenia własnych list ulubionych i kolejki odtwarzania. Po zakończeniu seansu jedno naciśnięcie klawisza wyłączy wszystkie urządzenia audio, schowa ekran oraz zapali powoli oświetlenie lub podniesie rolety. Przykłady: wizualizacja funkcjonowania wszystkich urządzeń na ekranie telewizora znacznie ułatwia kontrolę i sterowanie wszystkimi funkcjami Inteligentnego Domu; dom po rozpoznaniu domownika włącza jego ulubioną muzykę; sterowanie muzyką z każdego pomieszczenia w domu zwiększa komfort; jeden pilot dla wszystkich urządzeń ułatwia ich obsługę i pomaga utrzymać porządek na stole. Wizualizacja na komputerze i sterowanie przez Internet W zaawansowanych systemach wszystkie funkcje sterownicze i kontrolne powinny być dostępne do kontrolowania z jednego (a raczej każdego) miejsca. Oprogramowanie lub urządzenie wizualizacyjne (nieobecne w systemie Lutron) umożliwi ogarnięcie całości jednym spojrzeniem. Jest ono proste w obsłudze, umożliwia graficzne przedstawienie na monitorze komputera każdego pomieszczenia z zaznaczonymi elementami naszej inteligentnej instalacji. Chcemy włączyć lampę, klikamy na jej zdjęcie, chcemy opuścić roletę klikamy na rysunek rolety. Bardzo proste i wygodne, także dla dzieci i osób starszych. Wizualizacja przydatna jest także do rutynowej kontroli, gdy jesteśmy na urlopie oraz jako system ostrzegawczy w razie np. zalania łazienki przez pralkę (oczywiście woda zostanie wyłączona automatycznie, ale warto o tym wiedzieć). Oprócz ekranu komputera w dowolnym miejscu, jako nasze centrum kontrolne może służyć telefon komórkowy, czy palmtop. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 191

192 Sterowanie urządzeniami AGD Wizja domów przyszłości wyposażonych w programowalne kuchenki, pralki, lodówki i zmywarki sterowane z dowolnego miejsca i o dowolnej porze urzeczywistniana jest już dziś przez system KNX/EIB. Urządzenia AGD/RTV współpracujące z magistralą KNX/EIB produkowane są przez np. firmę Bosch & Siemens. Są to kuchenki elektryczne, lodówki, pralki, zmywarki, podgrzewacze wody, itp. To urządzenia najwyższej klasy, wyposażone we wszystkie innowacje i nowości techniczne spotykane na rynku. Kuchenki elektryczne - poprzez system KNX/EIB można zaprogramować kuchenkę, aby wykonała daną czynność o określonej godzinie. Stan pracy można obserwować i zmieniać z ekranu komputera np. wychodząc z biura nastawiamy podgrzanie obiadu. Program pracy może być wczytany bezpośrednio z przepisu kulinarnego (książki kucharskiej) umieszczonego na płycie DVD. Receptury automatycznie przeliczane są na określoną liczbę osób. W przygotowywaniu potraw pomagają animowane animacje wyświetlane krok po kroku na ekranie komputera i panelu urządzenia. Lodówki - lodówki współpracujące z KNX/EIB wyposażone są w oddzielny zamrażalnik i chłodziarkę z czterema strefami chłodzenia. Stan każdej z komór można odczytać i zmienić na wyświetlaczu, czy ekranie komputera. Dzięki temu można np. zdalnie z biura rozmrozić produkty potrzebne do sporządzenia obiadu po powrocie z pracy. W przypadku jakiejkolwiek awarii system automatycznie poinformuje o tym użytkownika i umożliwi jego reakcję. Pralki i zmywarki do naczyń - urządzenia te również dają się w pełni sterować z dowolnego miejsca. Włączanie, zatrzymywanie, czy wybór programu mogą być wykonane przez system. Pozwala to np. wykorzystać drugą taryfę energetyczną, w celu oszczędności energii. Inne ciekawe możliwości Kontrola poboru mocy maksymalnej - przejawia się w płynnym, niezauważalnym obniżaniu zużycia energii np. poprzez czasowe ściemnianie źródeł światła lub nieznaczne obniżenie temperatury dowolnych pomieszczeń (warto wspomnieć, że obniżenie temperatury w pomieszczeniu/domu o 1stC to 6-7% oszczędności energii). Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 192

193 Komunikacja głosowa systemy KNX/EIB i Crestron mają możliwość dźwiękowego lub głosowego (nagranego wcześniej w formie komunikatów) powiadamiania nas o zdarzeniach (np. witam w domu, czeka już na ciebie kąpiel). Trwają też prace nad ulepszeniem sterowania przez wydawanie poleceń głosem takie rozwiązania już są dostępne (poza Lutron-em), jednak rozpoznawalność głosu (zwłaszcza po polsku) nie jest jeszcze doskonała. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 193

194 Ile kosztują systemy Inteligentnego Domu? Firma SMARTech przeprowadziła analizę wartości kupowanych przez polskich inwestorów urządzeń i usług związanych z systemami Inteligentnego Domu. Wartość Systemu wyznacza powierzchnia domu i poziom wymagań Inwestora (kwoty netto bez VAT 7% dla domów): zł/m2 - wariant podstawowy (sterowanie oświetleniem) zł/m2 - wariant typowy (sterowanie oświetleniem i ogrzewaniem/roletami) zł/m2 - wariant komfortowy (sterowanie oświetleniem, ogrzewaniem i roletami/klimatyzacją) ponad 500zł/m2 - wariant luksusowy (sterowanie oświetleniem, ogrzewaniem klimatyzacją, roletami +dodatki) Podane kwoty obejmują koszt kompletnej instalacji (projekt, okablowanie, rozdzielnice, urządzenia systemowe, gniazdka, uruchomienie systemu) bez urządzeń wykonawczych (lampy, grzejniki, rolety itp.). Podawane często znaczne różnice w cenach między różnymi systemami w praktyce sięgają tylko kilkunastu procent, gdyż w skład każdego systemu musi wejść okablowanie (często droższe od urządzeń), gniazdka elektryczne, itd, więc sama różnica cen urządzeń systemowych nie ma zasadniczego wpływu na całość kosztów instalacji. Podane poniżej przy każdym systemie ceny (brutto zawierające 7% podatek VAT obowiązujący dla instalacji elektrycznych w mieszkaniach/domach; przyjęty kurs EUR=4zł) zostały obliczone dla przykładowego domu o powierzchni 200m2 i obejmują sterowanie 40 obwodami oświetlenia (w tym 4 ściemniane), 16 roletami i 8 niezależnymi strefami ogrzewania, oraz usługi projektu, ułożenia instalacji, montażu urządzeń i konfiguracji systemu. Jeśli jakiś system nie umożliwia sterowania ogrzewaniem, w jego cenę wliczono termostaty elektroniczne z programatorem. Systemy podstawowe Systemy "klasy średniej" Systemy zaawansowane inst. tradycyjna zł Dupline zł Lutron zł Cardio zł IDRA zł Lonworks zł Hometronic zł IHC zł Crestron zł Luxor zł LCN zł KNX/EIB zł X zł Xcomfort zł Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 194

195 Podział systemów inteligentnego budynku Grzegorz Tomala fragment pracy dyplomowej Otwarte i zamknięte systemy automatyki budynkowej Przez wiele lat na rynku automatyki budynkowej rozwijane były systemy proponowane przez niewielką liczbę firm oferujących rozwiązania autorskie. Tworzone były one jako tzw. systemy zamknięte, których elementy były, pod względem konstrukcji, często objęte tajemnicą producenta. Zwykle urządzenia oraz usługi instalacyjne i serwisowe były domeną jednej firmy lub niewielkiej liczby podwykonawców. Ponadto systemy takie nie były kompatybilne z innymi, tak więc inwestor decydując się na określone rozwiązanie, musiał przyjąć jednolity system w całym budynku. Rozwiązania tego typu dotyczyły dużych biurowców i budynków użyteczności publicznej, gdyż wymagały poniesienia wysokich kosztów związanych z ich zaprojektowaniem i instalacją. Od kilkunastu lat na omawianym rynku rozwijane są interesujące alternatywne systemy automatyki, które należą do tzw. systemów otwartych. Charakteryzują się one spójnym zbiorem zasad dotyczących architektury oraz określają rozwój technologii niezależnie od sposobu implementacji. Wiele z nich jest proponowanych, a ich rozwój nadzorowany przez organizacje, których istotnymi partnerami są firmy komercyjne i ośrodki badawcze. Systemy te charakteryzują się publicznymi protokołami i architekturami zatwierdzonymi przez producentów, integratorów i instytucje normalizacyjne. Poprzez zwiększenie liczby producentów skupionych wokół określonego rozwiązania, rośnie konkurencja na rynku, co stymuluje rozwój technologii. Takie podejście powoduje, że praktycznie każda firma może wyprodukować i wprowadzić na rynek urządzenie lub oprogramowanie mogące stać się częścią systemu otwartego. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 195

196 Różnice pomiędzy systemami otwartymi, a zamkniętymi przedstawia poniższa tabela: Systemy otwarte Z powodu przyjęcia określonych ogólnodostępnych standardów urządzenia wykorzystywane w systemie mogą pochodzić od różnych producentów. Urządzenia komunikują się między sobą przy użyciu jawnego, powszechnie dostępnego, standardowego protokołu. Stosowane są standardowe media komunikacyjne. Systemy zamknięte Każde z urządzeń stosowanych w systemie musi pochodzić od tego samego producenta. Komunikacja pomiędzy urządzeniami odbywa się za pomocą firmowego, unikatowego, utajnionego protokołu. Wymagany jest ściśle określony typ medium do transmisji danych W systemie stosowane są standardowe techniki transferu danych oraz standardowe struktury baz danych. Struktury baz danych oraz techniki transferu danych są tajne i mogą być przetwarzane wyłącznie przez wyspecjalizowane oprogramowanie dostarczane przez producenta. Wykorzystywane oprogramowanie systemowe oraz aplikacje są powszechnie dostępne i mogą być tworzone przez firmy niezależne od producenta systemu Wykorzystywane w systemie oprogramowanie systemowe i narzędziowe jest tworzone tylko przez producenta i zwykle nie jest udostępniane. Oprogramowanie stacji operatorskich, zarządzanie funkcjami technicznymi i zarządzanie bezpieczeństwem może być wykonane przez różne firmy, niezależne od producenta lub dostawcy systemu. Oprogramowanie użytkowe systemu może być tworzone jedynie przez producenta. Przykłady: KNX/EIB, BACnet, LonWorks, ZigBee, DALI. Przykłady: Xcomfort, DSI, Crestron, Lutron, Extron, DyNet Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 196

197 Tabela 1.1 Różnice pomiędzy otwartymi i zamkniętymi systemami automatyki budynków [9] a) centralne Centralne i rozproszone systemy sterowania Centralne systemy automatyki budynkowej posiadają jedno główne urządzenie sterujące. Urządzenie to kontroluje wszystkie elementy wykonawcze systemu, opierając się na informacjach otrzymywanych od czujników i detektorów. Topologię centralnych systemów sterowania dzielimy na magistralna (rys. 1.3) i typu point-topoint (rys 1.4). Rys. 1.3 Centralny system magistralny Rys. 1.4 Centralny system w topologii point-to-point Systemy typu magistralnego są mniej odporne na uszkodzenia oprzewodowania w stosunku do systemów point-to-point. W topologi point-to-point przerwanie ciągłości przewodu powoduje utratę komunikacji z jednym tylko czujnikiem lub aktorem. W przypadku systemu magistralnego może uniemożliwić pracę całego systemu sterowania. Systemy magistralne wymagają znacznie mniej oprzewodowania, co pozwala zredukować koszty instalacji oraz czyni strukturę bardziej przejrzystą. Cechuje je także zwiększona przejrzystość, a przez to łatwiejsza konfiguracja i rozbudowa. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 197

198 Do systemów o sterowaniu centralnym, funkcjonujących na polskim rynku, możemy zaliczyć: IHC (Intelligent House Control), TELETASK, TELECO. b) rozproszone Rozproszone systemy automatyki budynkowej składają się z niezależnych elementów, z których każdy wyposażony jest w mikroprocesor (rys. 1.5). Każdy taki nadajnik lub odbiornik jest niezależnym urządzeniem. W przeciwieństwie do systemów scentralizowanych, w systemach rozproszonych nie ma głównego urządzenia sterującego. Nadajnik z odbiornikiem komunikują się bezpośrednio. W przypadku awarii jednego z urządzeń pozostałe elementy pracują bez zakłóceń. Rys. 1.5 Rozproszony system komunikacyjny Systemy rozproszone pozwalają szybciej komunikować się między sobą, gdyż sieć komunikacyjna nie jest obciążona wysyłanymi komunikatami do urządzenia głównego. Dzięki wyposażeniu każdego urządzenia sterującego we własny procesor, możliwa jest wykorzystaniem dowolnej konfiguracji, której może wymagać dana aplikacja. praca sieciowa z Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 198

199 Do najpopularniejszych systemów o inteligencji rozproszonej należą: XComfort, EIB, LCN, LonWorks, BACnet Z względu na rodzaj mediów transmisyjnych Medium transmisyjne jest nośnikiem używanym do transmisji sygnałów w automatyce budynkowej. Możliwości transmisji zależą od parametrów użytego medium. Wyróżnia się media przewodowe i bezprzewodowe. 1. przewodowe Do medium przewodowych zaliczamy: Kabel symetryczny (skrętka) Kabel współosiowy (kabel koncentryczny) Kabel światłowodowy Kable energetyczne Do zalet medium przewodowego należy: Wysoka odporność na zakłócenia Duża niezawodność poprawnie zainstalowanego łącza Większy zasięg, niż w medium bezprzewodowym Wadami tego rodzaju mediów jest: Konieczność ingerencji w strukturę budynku Konieczność wykonania skomplikowanej struktury połączeń 2. bezprzewodowe Do mediów bezprzewodowych zaliczamy: Fale radiowe W systemach sterowania bezprzewodowego wykorzystywana jest częstotliwość 868,3 MHz. Jest to pasmo wykorzystywane tylko i wyłącznie przez urządzenia z zakresu automatyki budynku. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 199

200 Częstotliwość 868,3 MHz i sposób jej wykorzystywania jest ściśle określony przez normy europejskie. Nie ma więc możliwości, aby urządzenia z zakresu sterowania bezprzewodowego były przypadkowo załączane przez telefony komórkowe, słuchawki bezprzewodowe lub inne podobne urządzenia stosowane w życiu codziennym. Podczerwień Fale elektromagnetyczne w zakresie podczerwieni IR (InfraRed) są stosowane na otwartym terenie, bądź wewnątrz budynków. Jako źródła promieniowania fal elektromagnetycznych wykorzystuje się diody elektroluminescencyjne LED (Light Emitting Diode) lub diody laserowe. Przy używaniu łącz bezprzewodowych w podczerwieni nie jest wymagane uzyskiwanie licencji na ich stosowanie w przeciwieństwie do fal radiowych. Największym ograniczeniem tego medium transmisyjnego jest niewielki zasięg wynoszący do kilkudziesięciu metrów. Ze względu na niewielki zasięg podczerwieni, ryzyko interferencji innych sygnałów jest zminimalizowane, Zalety medium bezprzewodowego: mogą przenieść duże ilości danych brak konieczność prowadzenia dodatkowych przewodów sterujących możliwość stopniowej rozbudowy bez przygotowania specjalnej instalacji Wady medium bezprzewodowego: tłumienie i dyfrakcja sygnału powodowane przez różne przedmioty znajdujące się na drodze fali niosącej sygnał oraz warunki atmosferyczne łatwość podsłuchu Niewielka odporność na zakłócenia Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 200

201 1.4 Podsumowanie Istnieje wiele klasyfikacji systemów inteligentnych budynków. W pracy zaprezentowane zostały trzy główne podziały, jednakże może być ich więcej. Poniższa tabela przedstawia zestawienie najpopularniejszych systemów automatyki budynkowej ze względu na charakterystyczne cechy, takie jak otwartość systemu, jego topologia oraz sposób transmisji danych. System otwarty System zamknięty Architektura rozproszona Architektura scentralizowa na Medium transmisji - przewód LCN Medium transmisji fale radiowe EIB BACnet XComfort LonWorks IHC TELETASK Tabela 1.2 Klasyfikacja najpopularniejszych systemów automatyki budynkowej Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 201

202 XXIII Wady i kruczki Systemów Inteligentnego Domu Jakie są wady Inteligentnego Domu? Czy zawsze warto stosować inteligencję? Czy są jakieś tańsze zamienniki dla elementów inteligentnych? Wprowadzenie Wszędzie, gdzie nie spojrzysz widzisz tylko teksty o korzyściach i zaletach systemów Inteligentnego Domu. A przecież wszystko ma wady, lub zbędne funkcje, za jakie trzeba zapłacić. Poniżej kilka moich porad i sugestii wynikających z 12 lat doświadczeń. Wady systemów LCN, IHC, X10, Powernet i inne systemy bazujące na przewodach zasilających Zadziałanie wyłącznika różnicowego (typowy bezpiecznik w rozdzielnicy - zwykle 1-2 na cały dom/mieszkanie) powoduje brak komunikacji w całym systemie. Nie działa więc żaden klawisz/wyłącznik, nie można włączyć światła, podnieść rolety itd. Oznacza to ryzyko podczas krytycznej sytuacji (w nocy, podczas pożaru itd.). Można ograniczyć ryzyko instalując więcej wyłączników różnicowych (różnicówek), by zmniejszyć ew. niedziałający fragment systemu, ale oznacza to znaczne koszty (różnicówka kosztuje 10x więcej niż zwykły bezpiecznik), oraz więcej przewodów i większą rozdzielnicę. Xcomfort, X10, Radiobus i inne systemy radiowe, biorące zasilanie z gniazd Zadziałanie wyłącznika nadmiarowego (typowy bezpiecznik w rozdzielnicy) powoduje brak działania urządzeń KNX na tym obwodzie (zwykle kilka pomieszczeń). Nie działa więc żaden klawisz/wyłącznik na danym obwodzie, nie można włączyć światła, podnieść rolety itd. Oznacza to ryzyko podczas krytycznej sytuacji (w nocy, podczas pożaru itd.). Można ograniczyć ryzyko instalując więcej obwodów (bezpieczników), by zmniejszyć ew. niedziałający fragment systemu, ale oznacza to też więcej przewodów i większą rozdzielnicę. KNX, Crestron, Lonworks i inne systemy oparte o magistralę Jeden przewód sterujący (magistrala łącząca poszczególne panele lub przyciski) stwarza ryzyko wiercenie otworu pod zwykły kołek na obraz, jeśli przewiercimy magistralę, może sparaliżować cały system (od miejsca wiercenia w głąb domu, nie w kierunku zasilacza). Dlatego tak ważne jest wykonanie projektu, oraz dzielenie magistrali na obwody (nie cały dom na jednym przewodzie). Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 202

203 Wyższa cena urządzeń (oczywiście za większe możliwości). Urządzenia stanowią jednak tylko część kosztów, więc cały system jest droższy o kilkanaście % od innych - warto zatem policzyć pełne koszty, zamiast słuchać opinii o "znacznie droższym systemie KNX". Ogromna rozdzielnica centralna (zwykle wielkości drzwi do pomieszczenia), którą trzeba wpasować gdzieś w wystrój wnętrza. Najlepiej ukryć ją za ubraniami w garderobie. Klikanie przekaźników które przypominają gdzie rozdzielnica się znajduje. Na to również pomogą ubrania i normalne drzwi do pomieszczenia, w którym znajduje się rozdzielnica. Dużo przewodów wokół rozdzielnicy, gdyż każdy obwód (lampa) musi mieć niezależny przewód. Jeden przewód ma średnicę ok. 1cm2, jeśli więc jest ich 50, to wymagają albo kanału 10x5cm, albo ułożenia w tynku 1x50cm (czyli półmetrowy pas na ścianie pod sufitem). Rozwiązaniem jest montaż kilku mniejszych rozdzielnic (jedna na piętrze) i/lub usytuowanie jej na środku kondygnacji, by przewody mogły wejść z różnych stron. Wszystkie, w których jest zastosowane sterowanie przez Internet/sieć WiFi Teoretycznie można do takiego systemu się włamać i np. zapalić komuś lampę, otworzyć rolety/bramę. Jeśli więc chcesz mieć zdalny podgląd, co dzieje się w Twoim domu, rozważ, czy potrzebne Ci zdalne otwieranie bramy (z zapalenia lamp złodziej raczej nie ma pożytku). Oczywiście sterowniki internetowe mają hasła, więc jeśli nie masz drogich przedmiotów w domu, obrazów itd. - złodziejowi raczej nie będzie się chciało łamać haseł (to podobnie jak z zamkiem - im większa wartość w środku tym silniejsze zabezpieczenia). Możliwe oszczędności i tańsze zamienniki Sterowanie ogrzewaniem Wyjścia załączające nie powinny być stosowane w rozdzielaczach grzewczych np. w sypialni, gdyż "pykanie" przekaźnika może być irytujące - lepiej stosować bezstykowe aktory grzewcze. Odcinanie dopływu wody do grzejników (czyli siłowniki) lepiej umieścić w rozdzielaczach, nie na grzejnikach, gdyż przy otwieraniu/zamykaniu przepływająca przez nie woda cicho "syczy", co w np.sypialni w nocy może irytować. W łazienkach, WC, garderobach, gdzie jest tylko ogrzewanie podłogowe odradzam sterowanie nim przez system Inteligentnego Domu - taniej i lepiej jest zastosować popularne termostaty DEVI mające świetny program adoptujący się do bezwładności powierzchni grzewczej (zwykle 2-3 cm betonu). Czujki ruchu "Inteligentne" czujki ruchu są drogie, znacznie tańsze są czujki bezmarkowe w np. Castoramie, a działają podobnie dobrze (zwykle jednak są brzydsze, dlatego umieszczajmy je w magazynkach/spiżarniach, a w WC/korytarzach raczej te "inteligentne"). Ich wadą jest jednak mała trwałość, zwykle po 2-3 latach ich styki ulegają zużyciu i należy je wymienić. Jeśli zrobisz to sam, to może Ci się to opłacać. Jeśli masz do tego wzywać specjalistę - wybierz od razu czujki inteligentne. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 203

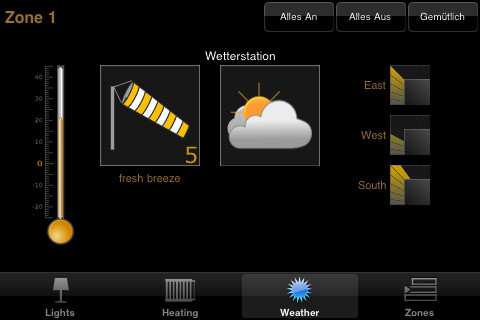

204 zamiast inteligentnych czujek ruchu można użyć czujek systemu alarmowego, ale uwaga na kilka możliwych zagrożeń. Centralka alarmowa nie służy do automatyki, często jej "moc obliczeniowa" nie wystarcza, co powoduje fałszywe alarmy, zawieszanie się systemu alarmowego itd. - nie radzę więc podejmować takiego ryzyka stosując czujki od systemu alarmowego do sterowania światłem. Czujki alarmowe mają też zwykle pewną zwłokę (by nie powodować fałszywych alarmów), może to być denerwujące, gdy światło zapala nam się sekundę po wejściu do np. WC. Audio/Video jeśli rozważasz zakup dużego telewizora plazmowego za np zł, rozważ jego zamianę na ogromny ekran (zwijany np. w suficie podwieszanym) i projektor. Za te same pieniądze będziesz mieć 4-8x większy obraz, jakim będziesz zachwycony i który robi 100x większe wrażenie, niż najlepszy telewizor. Wadą projektorów jest to, że nie widać ich obrazu w dzień, więc są dobre tylko do oglądania wieczorami, lub w zaciemnionym pomieszczeniu. Kiedy nie warto stosować elementów instalacji "inteligentnej"? do sterowania lampkami nocnymi w sypialni lub lampkami na biurku - są nam one potrzebne tylko wtedy, gdy jesteśmy metr od nich, włączenie ręcznie nie różni się więc od naciśnięcia przycisku inteligentnego, który byłby nawet 100x droższy od włącznika na kablu lampki. Warto jednak nimi sterować, jeśli mają brać udział w scenach świetlnych, dlatego lampy stojące np. w salonie, mimo, że mają własny wyłącznik na kablu sugeruję włączyć w skład systemu. w sypialniach, pokojach gościnnych, które mają 1-2 lampy - po prostu "inteligencja" nie ma jak w takim pomieszczeniu ujawnić swych zalet (sceny świetlne, multiwyłączniki). Inteligentne przyciski proponuję stosować dopiero w pomieszczeniach, które mają ponad 3 lampy, jakąś roletę i/lub ogrzewanie, jakim chcemy sterować. gdy dany element masz użyć raz/dwa razy w roku, a kosztuje ponad 1000zł. Zakładam, że poniżej tej kwoty fajnie sprawić sobie jakiś "bajerek". Oczywiście każdy ma swoją granicę tanio/drogo. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 204

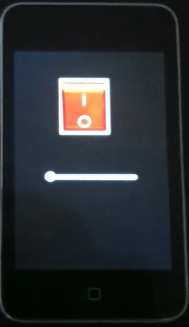

205 XXIV Sterowanie systemem KNX z iphone/ipada aycontrol Prosta wizualizacja. Bez możliwości tworzenia grafiki np. planu domu. Programowanie przez dedykowaną aplikację dla instalatora, jest możliwość import grup z ETS (skraca czas konfiguracji). Możliwość łatwej integracji z serwerem AV z podglądem listy utworów i wyszukiwaniem ich - Squeezebox za ok 300EUR Możliwość podglądu obrazu z kamer video IP Możliwość sterowania z ipoda/ipada sprzętem AV czyli uczynienia z niego pilota uniwersalnego (wymaga złącza IR za 145EUR) z Cena za program zł w zależności od funkcji i wielkości sterowanego systemu ( Wymagana bramka IP za EUR Więcej informacji na Koszt bramki IP i aplikacji na iphone i ipada EUR +mało pracy programisty Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 205

206 iknix Prosta wizualizacja. Bez możliwości tworzenia grafiki np. planu domu. Programowanie odbywa się przez stronę www. Brak importu z ETS, co wydłuża programowanie Obsługuje protokół RTI ( ) umożliwiając sterowanie urządzeniami AV. Możliwość sterowania z KNX urządzeniami Audio Crestrona (obsługuje tylko komendy Zone On/Off, Volume Up/Down, Source oraz wyświetla komunikaty z Crestrona na urządzeniach KNX). Aplikacja darmowa, ale wymagana jest bramka IP za 499EUR Więcej na oraz na Koszt bramki IP i aplikacji na iphone i ipada EUR +dużo pracy programisty Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 206

207 Iridium Bogate możliwości wizualizacji włącznie z grafiką (np. plan domu) i animacjami Programowanie przez kilka dedykowanych aplikacji dla instalatora Jest możliwość importu grup z ETS (skraca czas konfiguracji). Umożliwia podgląd obrazu z kamer IP Umożliwia sterowanie sprzętem AV przy wykorzystaniu złączy Global Cache Bramka IP może być typowa (choć obsługuje wtedy tylko jeden panel i czasem się zawiesza) Bramka zalecana do max 10 paneli EUR Aplikacja dla klienta (na jedno urządzenie) - 320$ dla iphone, 500$ dla ipad, 400$ dla Win Więcej informacji na Koszt bramki IP i aplikacji na iphone i ipada EUR +bardzo dużo pracy programisty Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 207

208 OpenRemote Prosta wizualizacja. Bez możliwości tworzenia grafiki np. planu domu. System dopiero tworzony, małe możliwości, ale zapowiadają się b.duże Programowanie odbywa się przez stronę www. Możliwość importu grup z ETS (skraca czas konfiguracji). Licencja OpenSource darmowa, lecz też powstałe aplikacje muszą być dostępne dla innych Możliwość sterowania z ipoda/ipada sprzętem AV czyli uczynienia z niego pilota uniwersalnego (wymaga złącza IR za 145EUR) z W przygotowaniu możliwość sterowania urządzeniami Denon, Russound (multiroom), DSC (alarm), Z-Wave, X10 (automatyka domowa) Bramka IP może być typowa (choć obsługuje wtedy tylko jeden panel i czasem się zawiesza) Bramka zalecana do max 10 paneli EUR Więcej informacji na Koszt bramki IP i aplikacji na iphone i ipada EUR + dużo pracy doświadczonego programisty Inne rozwiązania Poza powyższymi dostępne są też rozwiązania serwerowe np. Gira homeserwer ( lub NextAutomation ( Wymagają one serwera za ok 2000EUR oraz bardzo dużo programowania, jednak oferują znacznie większe możliwości sterowania całym systemem KNX. Polecane są więc do dużych/rozbudowanych systemów. Wszelkie prawa zastrzeżone Mariusz Szepietowski SMARTech Strona 208
