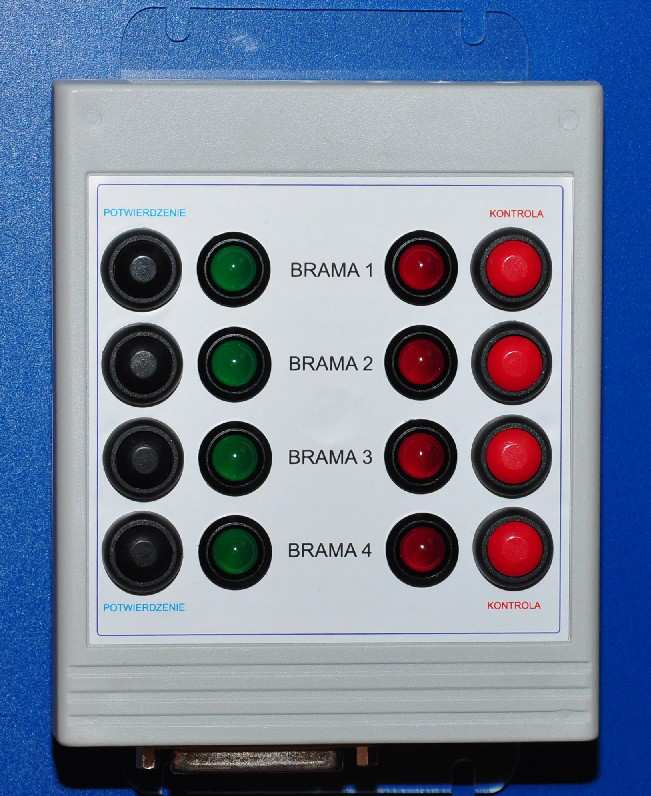

1 Instrukcja podłączenia i obsługi Systemu kontroli losowej CTK-LS1-4 System CTK-LS1 jest rozbudowanym systemem posiadającym możliwość podpięcia dwóch paneli: 1) PANEL UŻYTKOWNIKA Jest to panel posiadający sygnalizację optyczno dźwiękową reprezentującą wynik losowania dla użytkownika. Panel użytkownika z funkcją losowania (przycisk) dostępny jest na zamówienie. Wersja standardowa to sam panel sygnalizacyjny. Panel użytkownika jest opcją i może być w ogóle nie podłączany. 2) PANEL WARTOWNIKA (modułowy dla wersji CTK-LS1-3 oraz CTK-LS1-4) Posiada sygnalizację optyczno dźwiękową reprezentującą wynik losowania oraz dwie istotne funkcje dodatkowe: a) Funkcja POTWIERDZENIE, która służy do odblokowania tripoda po zalosowaniu do kontroli. W przypadku używania tej funkcji, po zalosowaniu do kontroli (dioda czerwona świeci przez 2 sekundy oraz trwa dźwięk) system czeka na naciśnięcie przez wartownika czarnego przycisku POTWIERDZENIE i dopiero wtedy otwiera podłączone do przekaźnika niebieskiego przejście typu tripod lub inne. Jeśli funkcja ta jest nieużywana, po losowaniu do kontroli system samodzielnie powraca do stanu normalnej pracy i załącza niebieski przekaźnik otwierając przejście (jeśli jest wykorzystywane). Dla wersji CTK-LS1-3 oraz CTK-LS1-4 panel wartownika montowany jest jako moduł w jednej obudowie (zamiast 4-rech niezależnych paneli wartowników) Strona 1 / 5

2 Wyboru funkcji POTWIERDZENIE dokonuje się w urządzeniu głównym na przełączniku typu DIPswitch: i odpowiada za nią suwak numer 8. Jeśli jest na ON to funkcja potwierdzenie jest aktywna. Jeśli jest na OFF to funkcja ta jest nieaktywna i nie wymaga od wartownika ciągłego potwierdzania. b) Funkcja KONTROLA, która służy do wymuszania kontrolnego wyniku losowania. W przypadku, gdy istnieją podejrzenia co do nadchodzącego człowieka i wartownik nie chce ryzykować że może się uda przejść bez zatrzymania może nacisnąć czerwony przycisk KONTROLA i w tym momencie jedno kolejne losowanie po tym naciśnięciu na pewno będzie miało kontrolny wynik losowania i człowiek zostanie skierowany do kontroli. W przypadku nie używania żadnej z funkcji (POTWIERDZENIE i KONTROLA) istnieje możliwość nie podłączania tego panela. ZMIANA CZĘSTOTLIWOŚCI LOSOWANIA System kontroli losowej posiada 7 możliwych prawdopodobieństw wylosowania, które użytkownik może wybrać samodzielnie. Po otwarciu urządzenia prawdopodobieństwo ustala się na 8-mio segmentowych przełącznikach typu DIP-switch Fabrycznie zapisane są następujące ustawienia: nr 1 20% nr 2 15% nr 3 10% nr 4 7% nr 5 5% nr 6 2% nr 7 1% nr 8 wybór funkcji POTWIERDZENIE Uwaga! Do poprawnej pracy urządzenia tylko jeden mikroprzełącznik od 1 do 7 może być w pozycji górnej (ON) Strona 2 / 5

3 PODŁĄCZENIA OKABLOWANIA Urządzenie dostarczane jest wraz z czterema przewodami testowymi oraz służącymi jako wzorce do wykonania właściwych przewodów użytkownika. Zalecane jest, aby podłączany przez Państwa przewód miał możliwie jak największy przekrój. Poniższe zdjęcie prezentuje wnętrze centrali LS1. Prosimy o przetestowanie wszelkich funkcji i sposobu działania na stole przed właściwym montażem korzystając z załączonych przewodów wzorcowych. Przewód panela wartownika jest gotowym przewodem 25-cio żyłowym na złączach D-SUB DB25 F/M w układzie 1 do 1. W komplecie znajduje się zasilacz 12V, który wpina się do gniazda sieci energetycznej 230V. Przewody sygnałowe paneli należy wykonać posługując się wzorcami. 1) Połączenie między urządzeniem głównym a panelem użytkownika wykonuje się przewodem minimum 5-żyłowym łącząc styki DB1 do DB1, DB2 do DB2, DB3 do DB3, DB5 do DB5 oraz DB9 do DB9 we wtyczkach typu DSUB-DB

4 Strona 3 / 5 2) Połączenie między urządzeniem głównym a panelem wartownika wykonuje się gotowym przewodem 25-cio żyłowym typu D-SUB25 F/M w układzie 1 do 1. Z uwagi na to, że przewód posiada wtyki męskie i żeńskie, w przypadku konieczności użycia dłuższego przewodu niż dostarczany w komplecie, należy zakupić we własnym zakresie takie same przewody i połączyć je szeregowo jako potrzebne przedłużenie lub jeden dłuższy w całości. Potrzebny przewód można również wykonać samodzielnie stosując wtyki DB25F i DB25M łącząc je w układzie 1 do 1 z zachowaniem numeracji pinów opisanych na wtyczkach (uwaga! widok od strony lutowania wtyczki męskiej i żeńskiej jest w odbiciu lustrzanym). PRZEKAŹNIKI W urządzeniu głównym znajdują się 3 przekaźniki opisane kolorami jako przekaźnik: 1) ZIELONY, opisany na złączu kostkowym: NO NC C Jest to wyprowadzenie sygnału diody zielonej czyli wolnego przejścia bez kontroli i może zostać wykorzystane np. do podłączenia innych większych lamp czy sygnalizatorów jakie sobie Państwo zażyczycie. 2) CZERWONY, opisany na złączu kostkowym: NO NC C Jest to wyprowadzenie sygnału diody czerwonej czyli zatrzymanie do kontroli i może zostać wykorzystane np. do podłączenia innych większych lamp czy sygnalizatorów jakie sobie Państwo zażyczycie. 3) NIEBIESKI, opisany na złączu kostkowym: NO NC C Jest to wyprowadzenie styków przekaźnika odpowiedzialnego za otwieranie bramek lub przejść typu tripod. Po zalosowaniu wolnego przejścia bez kontroli czyli dioda zielona, przekaźnik ten zmienia stan z NC na NO w sposób automatyczny na zaprogramowany czas 750 milisekund. Po zalosowaniu kontroli czyli dioda czerwona to w zależności od ustawienia funkcji POTWIERDZENIE na przełączniku DIPswitch suwak numer 8, przekaźnik ten sam zmieni stan z NC na NO w przypadku funkcji w trybie OFF lub będzie czekał na potwierdzenie przez wartownika faktu sprawdzenia kontrolnego i naciśnięcia przycisku czarnego na panelu wartownika gdy suwak numer 8 jest w pozycji ON. Strona 4 / 5

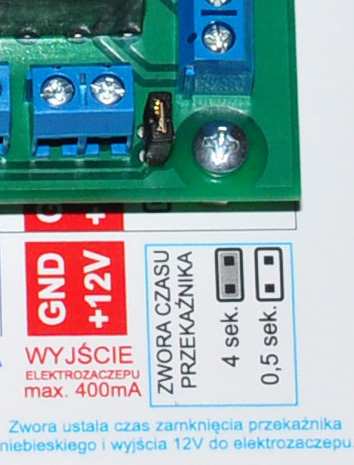

5 System co sekundę przypomina strażnikowi o konieczności sprawdzenia człowieka i naciśnięcia czarnego przycisku POTWIERDZENIE na panelu wartownika krótkimi sygnałami świetlno dźwiękowymi diodą czerwoną. Po potwierdzeniu przez strażnika system na czas 200 milisekund zmieni stan przekaźnika niebieskiego otwierając bramkę. Uwaga! Przekaźniki posiadają obciążalność prądową 1A dla napięcia zmiennego 125V lub 2A dla napięcia stałego 30V! Jeśli mają tam być podłączane np. żarówki na 230V lub inne odbiorniki o dużym poborze prądu należy użyć dodatkowych mocniejszych przekaźników a wbudowane wykorzystać jedynie jako pośredniczące i załączające przekaźniki większe. W przypadku, gdy posiadana przez Państwa bramka mechaniczna wymaga innych czasów jak ustawione 200ms wówczas prosimy o kontakt w celu zaprogramowania innego czasu podanego przez Państwa. Usługa ta jest wykonywana bezpłatnie (pomijając koszt przesyłki). PODPINANIE SYGNAŁU Z KONTROLI DOSTĘPU LUB INNEGO SYGNAŁU Urządzenie przewiduje możliwość podpięcia sygnału wyzwalającego losowanie do kontroli. Złącza kostkowe opisane są jako: ZW1 ZW1 Wejście żółte opisane ZW1 służy jako wejście sygnału przychodzącego z systemu kontroli dostępu (KD). Dodatkowo na płytce znajduje się przycisk służący również do testowego wyzwalania losowania i jest zrównoleglony z wejściem ZW1. PODŁĄCZANIE ELEKTROZACZEPU Urządzenie przewiduje możliwość bezpośredniego podpięcia elektrozaczepu zwalniającego przejście bramki do złącza kostkowego (GND +12V) zlokalizowanego pomiędzy przekaźnikiem niebieskim a złączem panela wartownika. Czas wystawienia zasilania +12V ustala zworka (500ms lub 4 sekundy). Uwaga! Maksymalny pobór prądu na złączu elektrozaczepu to 400mA! Uwaga! W przypadku wyboru zworą czasu otwarcia 4 sekundy, aktywacja przejścia (niebieski przekaźnik) sygnalizowane jest użytkownikowi i wartownikowi cyklicznym mruganiem diody zielonej przez 4 sekundy otwarcia elektrozaczepu. W tym czasie powinno nastąpić przejście losowanej osoby. Strona 5 / 5
