1 Instrukcja obsługi Korekta nr 05/16/ K ZESTAW STANDARDOWY WD ZESTAW WELL DRILLER KP ZESTAW BASENOWY FOTOMETR DWUZAKRESOWY - IDEALNY DO TESTOWANIA WODY PITNEJ, WODY W BASENIE I SPA, A TAKŻE W ŚRODOWISKU NATURALNYM I DO CELÓW EDUKACYJNYCH Spełnia normy USEPA, DIN & ISO dotyczące badania zawartości chloru wolnego i całkowitego oraz dwutlenku chloru (4500-CL G, DIN Standard G4, ISO 7393/2) Zgodny z wymogami USEPA Chlor wolny i całkowity Dwutlenek chloru (4500-CI.G Standard) Spis treści: Parametr Strona Analiza wolnego chloru 6 Analiza chloru całkowitego 7 Analiza chloru związanego Procedury z użyciem pasków testowych 10 Biguanid, brom, twardość wapniowa, BT-pH, chlorki, chrom, miedź, szeroki zakres chloru, nadtlenek wodoru, azotany, azotyny, ozon, kwas nadoctowy, nadmanganian, ph, fosforany, czwartorzędowy jon amonowy, siarczan, całkowita zasadowość, twardość całkowita Procedury z użyciem kropli 11 BT-pH- dla wody słonej, kwas cyjanurowy i fluorki Aluminium Amoniak Siarczki Cyjanek Żelazo II Żelazo całkowite Mangan Chlorki (szeroki zakres) Dwutlenek chloru Całkowita twardość (szeroki zakres) Azotany w słonej wodzie Specyfikacje 2 Lista parametrów 4-5 Informacje dotyczące urządzenia exact Micro 20 2 Instalowanie/wymiana baterii 21 Uzyskanie największej dokładności pomiaru 21 Informacje o odczynnikach 23 Elementy zestawu 25 Amerykański numer patentu: 7,333,194; amerykański numer patentu 7,491,546; numer patentu z Afryki Południowej 2007/0628 i zastosowania międzynarodowego patentu, w tym zastosowanie międzynarodowego patentu PCT/US2005/ i zastosowanie europejskiego patentu 1,725,864 Micro 20 jest produkowany i testowany w zakładach działających zgodnie z normą ISO System fotometru exact Micro Dual Wavelength został zaprojektowany do użytkowania z odczynnikiem exact Strip. Wyprodukowany przez: Industrial Test Systems, Inc LangstonStreet, Rock Hill, S.C Stany Zjednoczone. Telefon: na terenie USA ; poza USA; Fax: Industrial Test Systems, Inc. EXACT jest zarejestrowanym znakiem firmowym przedsiębiorstwa Industrial Test Systems, Inc, Rock Hill, SC USA

2 Pokrywa komory jest wykorzystywana przy oznaczeniach kwasu cyjanurowego, fluorków, żelaza, manganu oraz do wykonywania testów na zewnątrz, w warunkach terenowych. Specyfikacje przyrządu pomiarowego exact Micro20 Metoda pomiaru - fotometryczna Źródło światła: dioda (LED) z filtrem precyzyjnym Długość fali: 525nm i 638nm Zakres transmisji: %t Dokładność fotometryczna: +/-0.1/0.01%T Automatyczny wybór zakresu: specyfikacje podane poniżej Wyświetlacz: 3-cyfrowy wyświetlacz ciekłokrystaliczny ze wskaźnikami Długość komory pomiaru: 20mm Odczynniki: wykorzystuje opatentowany system dostarczania odczynników exact Strip Micro z metodą EZ-3 Komora testowa: wykonana na zamówienie z plastiku PET (wtopiony w komorę), zamontowana trwale, opatentowana Wymagana próbka: 4mL (0.13oz) Zakres temperatury roboczej:0-50 C( F) Zasilanie: (4) baterie alkaliczne AAA (brak w zestawie) Żywotność baterii: >2000 testów przy użyciu baterii alkalicznych Zgodność elektromagnetyczna: emitowana interferencja EN Odporność na interferencje: EN Zakres wodoodporności- przekracza IP67 Waga: urządzenie z bateriami 181g (6.4oz) Wymiary: urządzenia: 5 (Szer) x 3 (głęb) x 16,5 (wys) cm Informacje na temat urządzenia exact Micro 20 By ograniczyć zużycie baterii, licznik wyłącza się po 3 minutach (czas liczony od ostatniego naciśnięcia przycisku) W przypadku gdy miernik wyłączy się w trakcie testu, ostatnie zapisane zero na fotometrze będzie brane pod uwagę kiedy urządzenie zostanie ponownie włączone. Dodatkowo wynik testu jest zapisywany w pamięci w celu łatwego odzyskania. Fotometr exact Micro 20 jest obsługiwany przy pomocy 4 przycisków: 1. MENU Przy każdym naciśnięciu przycisku Menu dostępne są wszystkie testy w bieżącej grupie. Każde menu testów może przechowywać do 20 wyników. Aby uzyskać dostęp do - 2 -

3 zachowanych wyników należy przejść do wybranego testu używając klawisza Menu. Kiedy wybrany test zostanie wyświetlony należy przycisnąć i przytrzymać klawisz Menu. Należy kontynuować trzymanie przycisku Menu w celu przejrzenia zachowanych wyników dla tego typu testu, począwszy od ostatnio uzyskanego wyniku. Urządzenie wyświetli z pamięci ostatnie 20 odczytów sekwencji rozpoczynającej się od -20, czyli ostatniego wyniku, przechodząc przez -19, który jest 2 ostatnim wynikiem, kończąc na -01, który jest najstarszym zachowanym wynikiem. Tylko 20 ostatnich wyników jest zachowywanych w każdym Menu. 2. READ Odczyt: Jednorazowe przyciśniecie tego klawisza powoduje odliczanie czasu dla testowanych parametrów. Kolejne przyciśnięcie klawisza powoduje wyłączenie licznika i natychmiastowe przygotowanie urządzenia do kolorymetrycznego pomiaru próbki której wynik automatycznie zachowuje w pamięci. 3. SELECT Wybór: Przy każdym naciśnięciu klawisz ten pokazuje grupy wyboru od 1 do 7. Bieżąca grupa wyboru pojawia się jako mała cyfra po prawej stronie wybranego menu (przykład CL1 1). 4. ON/ZERO Włączanie/zerowanie pierwsze przyciśnięcie klawisza powoduje włączenie fotometru. Kiedy urządzenie jest włączone i ten klawisz jest wciśnięty następuje wyzerowanie próbki w komórce. Zaleca się wyzerowanie każdej nowej próbki wody przed testowaniem, aby zmaksymalizować czułość i dokładność urządzenia. Jeśli mierzone parametry są poniżej lub powyżej zasięgu wykrywania wyświetlacz pokaże odpowiedni komunikat LO (poniżej zakresu) lub HI (powyżej zakresu) cecha ta jest specyficzna dla konkretnego menu i nie dotyczy wszystkich parametrów Weryfikacja zgodności przy testowaniu wolnego i całkowitego chloru System testowania DPD jest akceptowany przez większość jednostek zajmujących się ochroną zdrowia ponieważ test jest uznawany przez USEPA (DIN STANDARD G4, ISO 7393/2) jako spełniający wymagania przy testowaniu wolnego i całkowitego chloru. Fotometr Micro 20 używa fal o długości 525 nm a wymóg zgodności określa, że długość fali dla kolorymetru powinna się mieścić pomiędzy 490 a 530 nm. Test exact Strip Micro CL (DPD-1) używa tych samych odczynników i proporcji a wynik ph utrzymywany jest pomiędzy 6.2 a 6.5 jak zostało to określone przez metodę AWWA (Amerykański Związek Prac Wodnych) 4500-CI G. Należy przyjąć do wiadomości, że USEPA nie aprobuje komercyjnego dostarczania systemów DPD takich jak poduszeczki z odczynnikiem proszku, tabletki, dozowników lub urządzeń dostarczających testy exact Strip DPD. Test exact Strip Micro CL(DPD-1) dla chloru wolnego i test exact Strip Micro CL (DPD-3) lub exact Strip Micro CL (DPD-4) dla chloru całkowitego spełniają wymogi testowe ponieważ test exact Strip Micro CL dostarcza te same substancje chemiczne. W ten sposób, są spełniane proporcje określone przez AWWA wymagane dla pomiarów chloru całkowitego przy użyciu jodku potasu. Składnik (chlor wolny) AWWA 4500-CI G E-Xact DPD-1 Bezwodny siarczan DPD 1.5% 1.5% Bezwodny Na2HPO4 33.4% 33.4% Bezwodny KH2PO4NA2 64.0% 64.0% EDTA 1.1% 1.1% Oferujemy zieloną alternatywę Testy używane w fotometrach exact został zaprojektowane w taki sposób, aby zaoferować użytkownikom bardziej zieloną i wydajniejszą alternatywę. Zamiast badania próbki wody o pojemności 10ml testy exact Strip Micro wymagają 4ml próbki wody, do przebadania której zużywa się do 60% mniej substancji chemicznych. Dokładność urządzenia gwarantuje kuweta o długości 20mm

4 PARAMETR NR KAT STR CZAS ANALIZY (SEK) 1 ZASADOWOŚĆ AL41 AL13 AL14 NATYCHMIAST 2 ALUMINIUM AL AMONIAK NH32 NH BIGUANID bg83 NATYCHMIAST 5 BROM br93 NATYCHMAIST 6 WAPŃ CA53 NATYCHMIAST 7 CHLORKI (NaCl) CH63 CH04 NATYCHMIAST 8 CHLORKI SZ.Z CH63 CH04 NATYCHMIAST 9 DWUTLENEK CHLORU I Cd45 NATYCHMIAST 10 CHLOR ZWIĄZANY I CL33 NATYCHMIAST 11 CHLOR WOLNY CL11 CL64 CL15 NATYCHMIAST 12 CHLOR SZ.Z HR CHLOR CAŁKOWITY I 6/7 CL11 CL64 CL15 NATYCHMIAST CHLOR CAŁKOWITY CL11 CL64 CL15 NATYCHMIAST 15 CHROM Cr MIEDŹ CU61 CU CYJANEK CN KWAS CYJANUROWY II 9 CY FLUORKI F81 F16 NATYCHMIAST 20 TWARDOŚĆ CAŁKOWITA TH51 TH54 NATYCHMIAST 21 TWARDOŚĆ CAŁKOWITA TR17 NATYCHMIAST SZ.Z. 22 NADTLENEK WODORU HP ŻELAZO II FE31 FE ŻELAZO CAŁKOWITE FE31 FE MANGAN MN71 MN AZOTANY NO AZOTANY (W SŁONEJ TR WODZIE) 28 AZOTYNY NO OZON O35 NATYCHMIAST 30 KWAS OCTOWY PA55 NATYCHMIAST 31 NADMANGANIAN PM75 NATYCHMIAST 32 ph PH21 PH23 NATYCHMIAST 33 ph- BT (ŚWIEŻA WODA) bt52 bt74 NATYCHMIAST 34 ph-bt SŁONA WODA P114 NATYCHMIAST 35 FOSFORANY PO42 PO43 PO AMONIAK QA95 QA56 NATYCHMIAST CZWARTORZĘDOWY 37 SIARCZANY SO46 NATYCHMIAST 38 SIARCZKI S Wyniki zostały zweryfikowane przy pomocy różnych systemów soli i próbek wody przy optymalnej temperaturze wody C/ F. Optymalna temperatura wody dla testu na całkowitą zasadowość powinna wynosić od C/ F. UWAGA: Najwyższą dokładność uzyskuje się w optymalnych warunkach. W celu uzyskania szczegółowych informacji należy skontaktować się z producentem

5 PARAMETR ZAKRES ROZDZIELCZOŚĆ DOKŁADNOŚĆ POMIARU %(+/-) 1 ZASADOWOŚĆ ppm 0,1 (1-50), 1 (51-320) 7,5 2 ALUMINIUM 0,02-1,5 ppm 0, AMONIAK 0,01-2,4 ppm 0, BIGUANID ppm 0,1 (2-20), 1 (21-200) 7,5 5 BROM 0,1-12 ppm 0,01 (0,1-2), 0,1 (2,1-12) 10 6 WAPŃ ppm CHLORKI (NaCl) ppm CHLORKI SZ.Z ppm DWUTLENEK CHLORU 0,01-10 ppm 0, CHLOR ZWIĄZANY 0,01-5 ppm 0, CHLOR WOLNY 0,01-5 ppm 0, CHLOR SZ.Z. 0, ppm 0,1 (0,3-20), 1 (21-300) 9 13 CHLOR CAŁKOWITY 00,1-5 ppm 0, CHLOR CAŁKOWITY 0,01-5ppm 0, CHROM 0,01-1,8 ppm 0, MIEDŹ 0-11 ppm 0,01 (0-4), 0,1 (4,1-11) 2 17 CYJANEK 0,01-1,9 ppm 0, KWAS CYJANUROWY ppm FLUORKI 0,03-1,45 ppm 0, TWARDOŚĆ CAŁKOWITA ppm TWARDOŚĆ CAŁKOWITA SZ.Z ppm 22 NADTLENEK WODORU 0-2 ppm 0, ŻELAZO II 0,04-8 ppm 0,01 (0,04-2,5) 0,1 (2, ŻELAZO CAŁKOWITE 0,04-8 ppm 8) 0,01 (0,04-2,5) 0,1 (2, MANGAN 0,02-1,5 ppm 8) 0, AZOTANY 0,12-30 ppm 0,01 (0,12-5), 0,1 (6-30) AZOTANY (W SŁONEJ WODZIE) 0-90 ppm 28 AZOTYNY 0,01-1,8 ppm 0, OZON 0,01-5 ppm 0, KWAS OCTOWY 0,01-6 ppm 0, NADMANGANIAN 0,01-5 ppm 0, ph 5,5-8,8 ppm 0,01 0,4 33 ph- BT (ŚWIEŻA WODA) 4,5-9,2 ppm 0,01 0,2 34 ph-bt SŁONA WODA 4,5-9,0 ppm 0,01 0,2 35 FOSFORANY 0,01-4 ppm 0,01 (0-2,5), 0,1 (2,6-4) 4 36 AMONIAK CZWARTORZĘDOWY ppm SIARCZANY ppm SIARCZKI 0-1,7 ppm 0,01 6 GRUPY JAKOŚĆ WODY RÓŻNE BASEN I SPA ŚRODOWISKO UTLENIACZE SPECJALNE TRANSMISJA CL1- WOLNY I CAŁKOWITY CHLOR CN1-1CYJANEK AL1-ZASADOWOŚĆ AL1-ZASADOWOŚĆ CL1-WOLNY I CAŁKOWITY F1- FLUORKI TR1 (525 nm) PH2 ph FE2- ŻELAZO II I PH2-pH NO2-AZOTYNY BR2 BROM MN2- MANGAN TR2 (638nm) CAŁKOWITE FE3 - ŻELAZO II I CAŁKOWITE NH3 AMONIAK CL3-WOLNY I CAŁKOWITY CHLOR NO3-AZOTANY O3 OZON AI3- ALUMINIUM AL4 ZASADOWOŚĆ PO4-FOSFORANY PO4- FOSFORANY NH4- AMONIAK CD4-DWUTLENEK CHLORU SO4- SIARCZANY TH5- TWARDOŚĆ CAŁKOWITA bt5- BT-pH CA5-TWARDOŚĆ WAPNIOWA TH5-TWARDOŚĆ CAŁKOWITA PA5- KWAS OCTOWY QA5-JON AMONOWY CU6- MIEDŹ S6 -SIARCZKI CH6- CHLORKI CL6-WOLANY I HP6-NADTLENEK CR6-CHROM ZWIĄZANY CHLOR WODORU MN7- MANGAN CY7-KWAS CYJANUROWY bt7 BT ph ZE ŚWIEŻEJ WODY PM7- NADMANGANIAN F8-FLUORKI bg8 BIGUANID PO8- FOSFORANY HR8-CHLORKI (SZ.ZAKRES) br9- BROM CU9-MIEDŹ QA9-JON AMONOWY CH10-CHLORKI P11- BT ph ZE SŁONEJ WODY - 5 -

6 Procedura analizy zawartości chloru wolnego (DPD-1) lub całkowitego (oznaczenie bezpośrednie - DPD-4, pośrednie DPD-3) Do wykrywania chloru wolnego używany jest test paskowy DPD- 1 (486637), zaś do bezpośredniego oznaczania chloru całkowitego - DPD-4 (486670). Istnieje możliwość oznaczenia również chloru całkowitego poprzez oznaczenie chloru wolnego (DPD-1), a później chloru związanego z użyciem odczynnika (DPD-3). 1. Przygotowanie testu Przed rozpoczęciem analizy należy wziąć jeden test paskowy exact Strip Micro CL (DPD-1) lub exact Strip Micro CL (DPD-4) z buteleczki. Pasek należy umieścić w suchym i wygodnym miejscu, a buteleczkę natychmiast zamknąć. 2. Włączanie urządzenia Należy włączyć przycisk ON/ZERO w celu włączenia fotometru, na wyświetlaczu pojawią się wszystkie wskaźniki, następnie aktualny wybór Menu, a następnie ostatni odczyt. 3. Wybór grupy/menu Należy nacisnąć dwukrotnie przycisk SELECT w celu wybrania grupy 1,4 lub 5 (zdjęcie 3a). Następnie należy dwukrotnie przycisnąć przycisk MENU w celu wybrania parametrów do testu CL1 lub CL6 (zdjęcie 3b). 4. Przygotowanie komory pomiarowej Przed przystąpieniem do analizy kuwetę należy przepłukać 3 krotnie próbką wody która będzie testowana- zminimalizuje to ryzyko błędu w teście, który może być wynikiem połączenia się wody z poprzedniego i nowego testu. Następnie, należy napełnić komorę do pełna badaną próbką wody (4ml) 5. Zerowanie fotometru* Należy przycisnąć przycisk ON/ZERO. Kursor przesunie się na wyświetlaczu i pojawi się znak 0.00PPM. Próbka jest gotowa do badania. 6. Zanurzanie paska i wybranie przycisku READ Należy zamoczyć odpowiedni test paskowy w komorze i natychmiast nacisnąć READ. Rozpocznie się 20 sekundowe odliczanie licznika. W trakcie tego czasu, należy delikatnie przesuwać pasek do przodu i do tyłu (około 2 ruchów na sekundę). Po tym jak na wyświetlaczu zniknie cyfra 1 należy wyjąć i wyrzucić pasek.* 7. Zapisywanie wyniku W trakcie analizy kursor będzie się przemieszczał na wyświetlaczu. Należy zapisać wartość konkretnego, wyświetlonego parametru, wartość ta jednocześnie zostanie automatycznie zapisana w CL MENU

7 Nie należy wylewać próbki analizowanej pod kątem zawartości wolnego chloru (DPD-1) jeśli planuje się przeprowadzenie procedury exact Strip Micro DPD-3 (chlor całkowity). Należy przejść bezpośrednio do kroku 8-10 na następnej stronie. W przeciwnym razie od razu należy przepłukać komorę pomiarową. *Uwaga: W przypadku przeprowadzenia testów na zewnątrz (światło słoneczne) dla uzyskania najlepszego rezultatu należy użyć pokrywy kuwety w trakcie zerowania i dokonywania odczytu próbki. Procedura analizy zawartości chloru całkowitego (z odczynnikiem DPD-3) Procedura ta jest skuteczna jedynie gdy przeprowadza się ją jako kontynuację procedury testowej exact Strip Micro CL (DPD-1 chlor wolny) opisanej na wcześniejszej stronie: 8. Przygotowanie testu Przed rozpoczęciem testu należy wziąć jeden test paskowy exact Strip Micro CL (DPD-3) z buteleczki. Pasek należy umieścić w suchym i wygodnym miejscu, a buteleczkę natychmiast zamknąć. 9. Zanurzanie paska i wybranie przycisku READ Należy zamoczyć pasek exact Strip Micro CL (DPD-3) w komórce i natychmiast nacisnąć READ. Rozpocznie się 20 sekundowe odliczanie licznika. W trakcie tego czasu, należy delikatnie przesuwać pasek do przodu i do tyłu (około 2 ruchów na sekundę). Należy wyjąć i wyrzucić pasek po tym jak na wyświetlaczu zniknie cyfra 1. W trakcie analizy kursor będzie się przemieszczał na wyświetlaczu. Należy zapisać wartość konkretnego, wyświetlonego parametru, mimo iż wartość ta zostanie automatycznie zapisana w CL MENU. (UWAGA: jodek dodany do DPD-3 w obecności chloru związanego lub chloramin zmieni się w jodynę). 10. Ponowne przyciśnięcie przycisku odczytu Należy ponownie przycisnąć przycisk READ i miernik odliczy i wyświetli kolejny odczyt. Jeśli odczyt będzie zgodny z poprzednim wynikiem należy zapisać go jako wynik zawartości chloru całkowitego. Wartość ta zostanie automatycznie zapisana w CL MENU. Po zakończeniu testu należy opłukać natychmiast komórkę. Należy zapisać najwyższą wartość wyświetloną przez miernik jako wynik chloru całkowitego *UWAGA: Tradycyjna metoda (45000-CI G procedura dla chloru całkowitego) wymaga dokonania odczytu po 2 minutach od czasu dodania KI. Aby wykonać test zgodności należy odmierzyć dwie minuty i dopiero wtedy wykonać pomiar. Uwaga: z testów przeprowadzonych w naszych laboratoriach wynika, że z próbki wody powyżej 70 F (20 C) można osiągnąć stabilny odczyt w czasie krótszym niż 2 minuty Chlor i jod reagują z N, N-dimetylo-p-fenylenodiaminą ponieważ następuje jej uwolnienie z paska w celu stworzenia purpurowego barwnika wprost proporcjonalnie do stężenia chloru (ozon, brom i nadmanganian również tworzą ten barwnik) *Uwaga: W przypadku przeprowadzenia testów na zewnątrz (światło słoneczne) dla uzyskania najlepszego rezultatu należy użyć pokrywy komory w trakcie zerowania i dokonywania odczytu próbki

8 Interferencje przy oznaczaniu testami exact Strip Mirco CL (DPD-1/DPD-3/DPD-4) Substancje Kwasowość Zasadowość Brom Br 2 Dwutlenekchloru CIO 2 Miedź Cu+ 2 Jod I 2 Mangan, utleniony (Mn+, 4 Mn+ 7 ) lub Chrom, utleniony (Cr+ 6 ) Chloraminy (NH 2CI) tylko do DPD-1 Ozon O 3 Nadtlenki ph Stopień interferencji i działania korygujące Jeśli kwasowość próbki przekracza 150mg/l CaCO3 test może nie wykazać pełnego koloru. Należy zneutralizować do ph przy pomocy 0,5N wodorotlenku sodu Jeśli zasadowość próbki przekracza 200mg/l CaCO3 test może nie wykazać pełnego koloru. Należy zneutralizować do ph przy pomocy 0,5N kwasu siarkowego Kolor podobny do reakcji dla wolnego chloru przy wszystkich poziomach Kolor podobny do reakcji dla wolnego chloru przy wszystkich poziomach Rozwój koloru ulega redukcji przy 10ppm (mg/l) Kolor podobny do reakcji dla wolnego chloru przy wszystkich poziomach Należy zapoznać się z procedurą 4500-CL F AWWA 1(d) w celu usunięcia interferencji Interferencje chloraminów zdarzają się w metodzie DPD przy oznaczaniu wolnego chloru. Interferencja ta zależy od temperatury i stężenia chloramin Kolor podobny do reakcji dla wolnego chloru przy wszystkich poziomach Istnieje możliwość wystąpienia interferencji Dla wody pitnej typowe ph próbek wynosi od 6.0 do 9.0. Poza tym zasięgiem należy skorygować wynik do ph używając (kwasu siarkowego 0.5N) lub zasady (wodorotlenku sodu 0.5N) Procedura analizy zawartości chloru wolnego (DPD-1) i związanego (DPD-3) 1. Przygotowanie testu Przed rozpoczęciem analizy należy wziąć jeden test paskowy exact Strip Micro CL (DPD-1) z buteleczki. Pasek należy umieścić w suchym i wygodnym miejscu, a buteleczkę natychmiast zamknąć. 2. Włączanie fotometru Należy włączyć przycisk ON/ZERO w celu włączenia urządzenia, na wyświetlaczu pojawią się wszystkie wskaźniki, następnie aktualny wybór Menu, a na końcu ostatni odczyt. 3. Wybór grupy/menu Należy nacisnąć dwukrotnie przycisk SELECT w celu wybrania grupy 3. Należy dwukrotnie przycisnąć przycisk MENU w celu wybrania parametrów do testu CL3. 4. Przygotowanie komory pomiarowej Przed przystąpieniem do analizy kuwetę należy przepłukać 3 krotnie próbką wody która będzie testowana- zminimalizuje to ryzyko błędu w teście, który może być wynikiem połączenia się wody z poprzedniego i nowego testu. Następnie, należy napełnić komorę do pełna badaną próbką wody (4ml) - 8 -

9 5. Zerowanie fotometru* Należy przycisnąć przycisk ON/ZERO. Kursor przesunie się na wyświetlaczu i pojawi się znak 0.00PPM. Próbka jest gotowa do badania 6. Zanurzanie paska i wybranie przycisku READ Należy zamoczyć pasek exact Strip Micro CL (DPD-1) w komórce i natychmiast nacisnąć READ. Rozpocznie się 20 sekundowe odliczanie licznika. W trakcie tego czasu, należy delikatnie przesuwać pasek do przodu i do tyłu (około 2 ruchów na sekundę). Należy wyjąć i wyrzucić pasek po tym jak na wyświetlaczu zniknie 1.* 7. Zapisywanie wyniku W trakcie analizy kursor będzie przesuwał się po wyświetlaczu. Po otrzymaniu wyniku należy go zapisać jako zawartość chloru wolnego. UWAGA: Nie należy wyrzucać próbki z analizowaną zawartością chloru wolnego jeśli planuje się przeprowadzenie procedury exact Strip Micro DPD-3 (chlor związany). Należy przejść bezpośrednio do kolejnych kroków W przeciwnym razie od razu należy opłukać komorę. 8. Ponowne zerowanie urządzenia* Należy przycisnąć przycisk ON/ZERO, na wyświetlaczu natychmiast pojawi się 0.00 PM 9. Przygotowanie testu Przed rozpoczęciem analizy należy wziąć test paskowy exact Strip Micro CL (DPD-3) z buteleczki. Pasek należy umieścić w suchym i wygodnym miejscu, a buteleczkę natychmiast zamknąć. 10. Zanurzanie paska i wybranie przycisku READ Należy zamoczyć pasek exact Strip Micro CL (DPD-3) w kuwecie i natychmiast nacisnąć READ. Rozpocznie się 20 sekundowe odliczanie licznika. W trakcie tego czasu, należy delikatnie przesuwać pasek do przodu i do tyłu (około 2 ruchów na sekundę). Należy wyjąć i wyrzucić pasek po tym jak na wyświetlaczu zniknie 1.* 11. Zapisywanie wyniku Kursor będzie przemieszczał się po wyświetlaczu, w trakcie gdy fotometr będzie przygotowywał się do pomiaru próbki. Należy zapisać wyświetlony wynik jako wartość dla chloru związanego (ten wynik i wynik chloru wolnego są automatycznie zapisywane w CL MENU). Suma wolnego i związanego chloru będzie równa chlorowi całkowitemu. Uwaga: Jeśli przycisk READ zostanie naciśnięty ponownie, miernik rozpocznie 20 sekundowe odliczanie i urządzenie wyświetli wynik dla chloru całkowitego. Po zakończeniu testu należy natychmiast opłukać kuwetę pomiarową. *Uwaga: W przypadku przeprowadzenia testów na zewnątrz (światło słoneczne) dla uzyskania najlepszego rezultatu należy użyć pokrywy kuwety w trakcie zerowania i dokonywania odczytu próbki

10 Standardowe procedury z użyciem pasków testowych Biguanid 1, brom, twardość wapniowa, BT-pH w świeżej wodzie 4, twardość wapniowa 1,chlorki 1, chrom 3, miedź, szeroki zakres chloru 1, nadtlenek wodoru, azotany 1&2, azotyny, ozon, kwas nadoctowy, nadmanganian, ph, fosforany 1&2, czwartorzędowy jon amonowy 1, siarczany 1, całkowita zasadowość, twardość całkowita Przygotowanie testu Przed rozpoczęciem analizy należy wziąć odpowiedni test paskowy exact Strip Micro (patrz spis oznaczeń) z buteleczki. Pasek należy umieścić w suchym i wygodnym miejscu, a buteleczkę natychmiast zamknąć. 2. Włączanie urządzenia Należy włączyć przycisk ON/ZERO w celu włączenia fotometru, na wyświetlaczu pojawią się wszystkie wskaźniki, następnie aktualny wybór Menu, a następnie ostatni odczyt. 3. Wybór grupy/menu Należy nacisnąć dwukrotnie przycisk SELECT w celu wybrania właściwej grupy (zdjęcie 3a). Następnie należy dwukrotnie przycisnąć przycisk MENU w celu wybrania parametrów do testu (patrz spis oznaczeń). 4. Przygotowanie komory pomiarowej Przy oznaczaniu fosforanów przed przystąpieniem do analizy kuwetę należy przepłukać 5% octem destylowanym, 0,1 N HCL lub kwasem solnym. W przypadku innych oznaczeń kuwetę przepłukać 3 krotnie próbką wody która będzie testowanazminimalizuje to ryzyko błędu w teście, który może być wynikiem połączenia się wody z poprzedniego i nowego testu. Następnie, należy napełnić komorę do pełna badaną próbką wody (4ml) 5. Zerowanie fotometru* Należy przycisnąć przycisk ON/ZERO. Kursor przesunie się na wyświetlaczu i pojawi się znak 0.00PPM lub 0,0pH (dla ph i BT). Próbka jest gotowa do badania. 6. Zanurzanie paska i wybranie przycisku READ Należy zamoczyć odpowiedni test paskowy w komorze i natychmiast nacisnąć READ. Rozpocznie się 20 sekundowe odliczanie licznika. W trakcie tego czasu, należy delikatnie przesuwać pasek do przodu i do tyłu (około 2 ruchów na sekundę). Po tym jak na wyświetlaczu zniknie cyfra 1 należy wyjąć i wyrzucić pasek.* Dla niektórych testów potrzebny jest dłuższy czas reakcji w takiej sytuacji fotometr rozpocznie odliczanie po zakończeniu którego wyświetli wynik

11 7. Zapisywanie wyniku W trakcie analizy kursor będzie się przemieszczał na wyświetlaczu. Należy zapisać wartość konkretnego, wyświetlonego parametru, wartość ta jednocześnie zostanie automatycznie zapisana w MENU danego testu. Uwaga: W przypadku przeprowadzenia testów na zewnątrz (światło słoneczne) dla uzyskania najlepszego rezultatu należy użyć pokrywy kuwety w trakcie zerowania i dokonywania odczytu próbki. Uwagi: 1. Przemyj komorę szczotką i wypłucz wodą. 2. Przeczytaj uwagę 19 na stronie Paski muszą być stosowane pod kątem ponieważ są zbyt szerokie. 4. Można korzystać z tej procedury jeśli stężenie soli NaCl jest niższe niż 4,00 ppm. W innym przypadku należy skorzystać z procedury z użyciem kropli. Standardowa procedura z wykorzystaniem kropli Do oznaczania BT-pH w słonej wodzie, kwasu cyjanurowego 1 i fluorków 2 ) 1. Włączanie urządzenia Należy włączyć przycisk ON/ZERO w celu włączenia fotometru, na wyświetlaczu pojawią się wszystkie wskaźniki, następnie aktualny wybór Menu, a następnie ostatni odczyt. Należy nacisnąć przycisk SELECT w celu wybrania właściwej grupy. Następnie należy dwukrotnie przycisnąć przycisk MENU w celu wybrania parametrów do testu (patrz spis oznaczeń). 2. Przygotowanie komory pomiarowej Przed przystąpieniem do analizy kuwetę należy przepłukać 3 krotnie próbką wody która będzie testowana- zminimalizuje to ryzyko błędu w teście, który może być wynikiem połączenia się wody z poprzedniego i nowego testu. Następnie, należy napełnić komorę badaną próbką wody (ok.3,8 ml) komory nie napełniamy do pełna, tak aby możliwe było swobodne nakroplenie odczynnika. 3. Zerowanie fotometru* Należy przycisnąć przycisk ON/ZERO. Kursor przesunie się na wyświetlaczu i pojawi się znak 0.00PPM lub 0,0pH (dla ph i BT). Próbka jest gotowa do badania. 4. Dodawanie kropli Należy przygotować właściwy odczynnik i dodać wymagana ilość kropli: dla ph BT w słonej wodzie 3 krople, fluorków - 10 kropli, kwasu cyjanurowego 5 kropli. Po dodaniu kropli nakryj kuwetę kapturkiem ochronnym. 5. Mieszanie i odczyt wyniku. Należy nacisnąć przycisk READ i przytrzymując kciukiem pokrywę ochronną obracać fotometr góra-dół przez 20 sekund. Należy się upewnić że próbka nie wycieka podczas mieszania. W przypadku oznaczenia kwasu cyjanurowego fotometr rozpocznie dodatkowe 60 sek. odliczanie

12 6. Zapisywanie wyniku W trakcie analizy kursor będzie się przemieszczał na wyświetlaczu. Należy zapisać wartość konkretnego, wyświetlonego parametru, wartość ta jednocześnie zostanie automatycznie zapisana w MENU danego testu. Po zakończeniu testu komorę należy wypłukać i wyczyścić szczotką. Uwagi: 1. Przed dodaniem kropli należy energicznie wymieszać odczynnik w butelce. 2. Odczynnik zawiera kwas i jeśli to konieczne można wykorzystać mieszadełko do wymieszania odczynnika. Oznaczanie aluminium, amoniaku i siarczków 1. Włączanie urządzenia Należy włączyć przycisk ON/ZERO w celu włączenia fotometru, na wyświetlaczu pojawią się wszystkie wskaźniki, następnie aktualny wybór Menu, a następnie ostatni odczyt. Należy nacisnąć przycisk SELECT w celu wybrania właściwej grupy. Następnie należy dwukrotnie przycisnąć przycisk MENU w celu wybrania parametrów do testu (patrz spis oznaczeń). 2. Przygotowanie komory pomiarowej Przed przystąpieniem do analizy kuwetę należy przepłukać 3 krotnie próbką wody która będzie testowana- zminimalizuje to ryzyko błędu w teście, który może być wynikiem połączenia się wody z poprzedniego i nowego testu. Następnie, należy napełnić komorę badaną próbką wody (ok.3,8 ml) komory nie napełniamy do pełna, tak aby możliwe było swobodne nakroplenie odczynnika. Przy oznaczaniu Aluminium kuwetę należy przemyć białym, destylowanym octem (5%), 0,1 N HCl lub kwasem solnym. 3. Dodawanie kropli Należy przygotować właściwy odczynnik i dodać wymagana ilość kropli: dla aluminium 5 kropli, amoniaku - 3 krople, siarczków 4 krople. Po dodaniu kropli nakryj kuwetę kapturkiem ochronnym. 4. Zerowanie fotometru* Należy przycisnąć przycisk ON/ZERO. Kursor przesunie się na wyświetlaczu i pojawi się znak 0.00PPM. Próbka jest gotowa do badania. 5. Zanurzanie paska i wybranie przycisku READ Należy zamoczyć odpowiedni test paskowy w komorze i natychmiast nacisnąć READ. Rozpocznie się 20 sekundowe odliczanie licznika. W trakcie tego czasu, należy delikatnie przesuwać pasek do przodu i do tyłu (około 2 ruchów na sekundę). Po tym jak na wyświetlaczu zniknie cyfra 1 należy wyjąć i wyrzucić pasek. Fotometr rozpocznie odliczanie po zakończeniu którego dokona pomiaru. 6. Zapisywanie wyniku W trakcie analizy kursor będzie się przemieszczał na wyświetlaczu. Należy zapisać wartość konkretnego, wyświetlonego parametru, wartość ta jednocześnie zostanie automatycznie zapisana w MENU danego testu. Po zakończeniu testu komorę należy wypłukać i wyczyścić szczotką. Uwaga: W przypadku przeprowadzenia testów na zewnątrz (światło słoneczne) dla uzyskania najlepszego rezultatu należy użyć pokrywy kuwety w trakcie zerowania i dokonywania odczytu próbki

13 Oznaczanie cyjanku 1. Przygotowanie testu Przed rozpoczęciem analizy należy wziąć test paskowy exact Strip Micro CN-1, A i exact Strip Micro CN B z buteleczki. Paski należy umieścić w suchym i wygodnym miejscu, a buteleczki natychmiast zamknąć. 2. Włączanie fotometru i wybór grupy i menu Należy włączyć przycisk ON/ZERO następnie należy nacisnąć przycisk SELECT aby wybrać Grupę 2. Należy nacisnąć przycisk Menu, aby wybrać parametr testu CN1. 3. Przygotowanie komory pomiarowej Przed przystąpieniem do analizy kuwetę należy przepłukać 3 krotnie próbką wody która będzie testowana- zminimalizuje to ryzyko błędu w teście, który może być wynikiem połączenia się wody z poprzedniego i nowego testu. Komorę napełnić do pełna badaną próbką wody (4ml). 4. Zerowanie fotometru* Należy przycisnąć przycisk ON/ZERO. Kursor przesunie się na wyświetlaczu i pojawi się znak 0.00PPM. Próbka jest gotowa do badania. 5. Zanurzanie paska w próbce i wybór przycisku READ Test paskowy CN-1 należy zanurzyć w komorze i natychmiast nacisnąć READ. Rozpocznie się 30 sekundowe odliczanie licznika. Ponieważ pasek ma 8mm szerokości musi on zostać ustawiony pod kątem, aby zmieścić się do komory. Należy się upewnić, że odpowiednia część testu jest w pełni zanurzona. W trakcie tego czasu, należy delikatnie przesuwać pasek do przodu i do tyłu (około 2 ruchów na sekundę). Należy wyjąć i wyrzucić pasek po tym jak na wyświetlaczu zniknie 1.* Pod koniec, kursor przemieści się po wyświetlaczu, informując, że należy przygotować pasek CN-2. Kiedy rozpocznie się 30 sekundowe odliczanie należy zanurzyć natychmiast CN-2 w kuwecie. W tym czasie należy przesuwać lekko zagięty pod kątem pasek delikatnie do tyłu i przodu (około 2 ruchów na sekundę). Należy wyjąć i wyrzucić pasek po tym jak na wyświetlaczu zniknie 1.* Fotometr automatycznie rozpocznie liczenie do 600 sekund. Przy 600 sekundzie kursor przesunie się po wyświetlaczu podczas, gdy fotometr będzie się przygotowywał do wykonania pomiaru. Należy zapisać wyświetlony wynik który jednocześnie jest automatycznie zapisywany w CN MENU. Po przeprowadzeniu testu należy natychmiast opłukać komorę i wyczyścić ją szczoteczką. *Uwaga: W przypadku przeprowadzenia testów na zewnątrz (światło słoneczne) dla uzyskania najlepszego rezultatu należy użyć pokrywy kuwety w trakcie zerowania i dokonywania odczytu próbki

14 Oznaczanie żelaza II i żelaza całkowitego 1. Włączanie fotometru i wybór grupy i menu Należy włączyć przycisk ON/ZERO, następnie należy nacisnąć przycisk SELECT aby wybrać Grupę 1 lub 2. Należy nacisnąć przycisk Menu, aby wybrać parametr FE z testu z tabeli specyfikacji exact Micro Przygotowanie komory pomiarowej Przed przystąpieniem do analizy kuwetę należy przepłukać 3 krotnie próbką wody która będzie testowana- zminimalizuje to ryzyko błędu w teście, który może być wynikiem połączenia się wody z poprzedniego i nowego testu. Komorę napełnić do pełna badaną próbką wody (4ml). Prze przechylenie fotometru wylać około 0.2ml próbki, aby zostawić miejsce na płynny odczynnik. UWAGA: należy wyczyścić komórkę rozcieńczonym 5% octem destylowanym lub 0.1 N HCI. 3. Dodawanie reduktora Należy przechylić miernik, aby wylać około 0.2mL próbki, aby zostawić miejsce na odczynnik w proszku. Należy dodać zawartość exact Reagent EZ Open REDUCER do komory i zakryć komórkę zakrętką. Przycisnąć przycisk READ, aby rozpocząć 20 sekundowe odliczanie, położyć kciuk lub palec na nakrętce, aby utrzymać ją w miejscu i wymieszać próbkę poprzez ciągłe obracanie fotometru do góry nogami przez 20 sekund. Kiedy na liczniku pojawi się cyfra 1 należy przytrzymać miernik w pozycji pionowej, a kursor zacznie świecić i miernik rozpocznie 40 sekundowe liczenie. Po odliczeniu na wyświetlaczu pojawi się wynik (należy go zignorować). 4. Zerowanie fotometru* Należy przycisnąć przycisk ON/ZERO. Kursor przesunie się na wyświetlaczu i pojawi się znak 0.00ppm. Próbka jest gotowa do badania 5. Zanurzanie paska w próbce i wybór przycisku READ W komorze pomiarowej należy zanurzyć test paskowy exact Strip Micro FE (TPTZ) i natychmiast nacisnąć przycisk READ. Rozpocznie się 20 sekundowe odliczanie licznika. W trakcie tego czasu, należy delikatnie przesuwać pasek do przodu i do tyłu (około 2 ruchów na sekundę). Należy wyjąć i wyrzucić pasek po tym jak na wyświetlaczu zniknie cyfra 1.* Miernik ponownie automatycznie rozpocznie 40 sekundowe liczenie. Pod koniec, kursor przemieści się po wyświetlaczu, podczas gdy urządzenie będzie przygotowywać się do pomiaru. Należy zapisać wyświetlony wynik, który jednocześnie jest automatycznie zapisywany w FE MENU. Po przeprowadzeniu testu kuwetę należy natychmiast umyć wodą i wyczyścić ją szczoteczką. Oznaczanie manganu 1. Przygotowanie testu Przed rozpoczęciem analizy należy wziąć test paskowy exact Strip Micro Mn# i exact Strip Micro Mn# z foliowych opakowań. Paski należy umieścić w suchym i wygodnym miejscu. 2. Włączanie fotometru i wybór grupy i menu Należy włączyć przycisk ON/ZERO, następnie należy nacisnąć przycisk SELECT,aby wybrać grupę od 1do 6. Należy nacisnąć przycisk Menu, aby wybrać parametr testu MN z tabeli specyfikacji exact Micro

15 3. Przygotowanie komory pomiarowej Przed przystąpieniem do analizy kuwetę należy przepłukać 3 krotnie próbką wody która będzie testowana- zminimalizuje to ryzyko błędu w teście, który może być wynikiem połączenia się wody z poprzedniego i nowego testu. Komorę napełnić do pełna badaną próbką wody (4ml). 4 Zanurzanie paska i wybór przycisku READ Po zanurzeniu testu (Mn#1) należy natychmiast nacisnąć przycisk READ. Rozpocznie się 20 sekundowe odliczanie licznika. W trakcie tego czasu, należy delikatnie przesuwać pasek do przodu i do tyłu (około 2 ruchów na sekundę). Należy wyjąć i wyrzucić pasek po tym jak na wyświetlaczu zniknie 1.* Kursor będzie przesuwać się po wyświetlaczu informując, że należy przygotować pasek Mn#2. Kiedy rozpocznie się kolejne 20 sekundowe odliczanie należy natychmiast zanurzyć pasek Mn#2 w komorze. W trakcie tego czasu, należy delikatnie przesuwać pasek do przodu i do tyłu (około 2 ruchów na sekundę). ). Należy wyjąć i wyrzucić pasek po tym jak na wyświetlaczu zniknie 1.* Urządzenie rozpocznie automatyczne liczenie 20 sekund. Po tym czasie kursor przesunie się po wyświetlaczu i pojawi się AUTO ZERO. 5 Dodawanie kropli Przed użyciem należy potrząsnąć butelkę z odczynnikiem exact Reagent MN, dodać z niej trzy krople (Środki ostrożności: należy się upewnić, że butelka jest prosto) i zakryć komorę miernika nakrętką. Należy przycisnąć przycisk READ, aby rozpocząć odliczanie, położyć kciuk lub palec na nakrętce i wymieszać próbkę poprzez ciągłe obracanie fotometru do góry nogami przez 20 sekund. Kiedy na liczniku pojawi się 1 należy przytrzymać miernik w pozycji pionowej, a kursor zacznie świecić i urządzenie rozpocznie 120 sekundowe odliczanie. Po 120 sekundach, kursor będzie przesuwać się po wyświetlaczu podczas gdy miernik będzie przygotowywał się do wykonania pomiaru próbki. Należy zapamiętać wyświetlony wynik (wynik ten jest jednocześnie automatycznie zapisywany w MN MENU). Po zakończeniu testu należy natychmiast opłukać komorę i wyczyścić ją szczoteczką. *Uwaga: W przypadku przeprowadzenia testów na zewnątrz (światło słoneczne) dla uzyskania najlepszego rezultatu należy użyć pokrywy komory pomiarowej w trakcie zerowania i dokonywania odczytu próbki. Oznaczenie zawartości chlorków (szeroki zakres) Do przeprowadzenia badania potrzebny jest rozcieńczony 1:20 roztwór próbki słonej wody. 1. Przygotowanie próbki do badania (przy użyciu zestawu Mini Dilution II #487202). Zestaw zawiera: kolbę miarową stożkową (50 ml) z nakrętką ; strzykawkę (3 ml) z podziałką co 0,1 ml. Do przeprowadzenia testu potrzebna jest woda destylowana lub dejonizowana nie zawierająca soli (nie dołączone do zestawu). Jak przygotować roztwór 1:20 przy użyciu zestawu Mini Dilution II dla Micro 20 (MENU CH6 4)? Strzykawkę należy przepłukać trzy razy, poruszając tłoczkiem w górę i w dół, próbką słonej wody, którą należy zbadać. 1. Kolbę należy przepłukać (50 ml) wodą destylowaną lub dejonizowaną (nie zawierającą soli). 2.Po przepłukaniu strzykawki napełnić ją do linii 2,0 ml (uszczelka tłoczka powinna zrównać się z linią 2,0 ml, w strzykawce powinno być mało lub brak pęcherzyków powietrza). 3. Należy dodać zawartość strzykawki (2 ml próbki słonej wody) do czystej kolby (50 ml), dociskając tłoczek do końca, aby wydobyć próbkę

16 4. Teraz, należy dopełnić kolbę wodą destylowaną lub dejonizowaną do linii 40 ml. Należy zakręcić kolbę. 5. Należy zmieszać zawartość kolby, obracając ją do góry nogami, co najmniej trzy razy. Próbka z roztworem 1:20, jest gotowa do badania. 2. Przygotowanie testu Przed badaniem należy wyjąć z butelki jeden pasek exact Strip Micro Chloride III, Pasek należy położyć w dogodnym, suchym miejscu i natychmiast zakręcić butelkę. 3. Należy włączyć fotometr. Należy nacisnąć przycisk ON/ZERO, aby włączyć urządzenie; wyświetlone zostaną wszystkie funkcje, następnie bieżący wybór MENU, na koniec ostatni odczyt. 4. Należy wybrać przycisk Select, aby wybrać grupę i MENU. Należy wcisnąć przycisk SELECT, aby wybrać Select Group 3. Należy wcisnąć przycisk MENU, aby ustawić parametr CH6. 5. Przygotowanie komory pomiarowej Przy użyciu próbki z roztworem 1:20 przygotowanej wcześniej, należy przepłukać komorę pomiarową 3 krotnie. Następnie należy napełnić komorę do pełna (4 ml) rozcieńczonym (1:20) roztworem próbki. 6. Należy wyzerować licznik* Należy wcisnąć przycisk ON/ZERO. Kursor przemieści się na wyświetlaczu, a następnie wyświetlona zostanie wartość 0 ppm. Urządzenie jest gotowe do badania. 7. Należy zanurzyć pasek i wcisnąć przycisk READ. Pasek exact Strip Micro Chloride III, należy zanurzyć w komorze i natychmiast wcisnąć przycisk READ. Uruchomi to 20 sekundowe odliczanie. W tym czasie należy poruszać testem delikatnym ruchem w przód i w tył (około 2 razy na sekundę). Należy wyjąć i wyrzucić pasek, gdy na wyświetlaczu zniknie cyfra 1.* 8. Należy zapisać wyświetlony wynik. Kursor będzie przemieszczał się na wyświetlaczu podczas przygotowania urządzenia do pomiaru próbki. Należy zapisać wyświetlony wynik (wynik ten zostanie również automatycznie zapisany w MENU CH). Po zakończeniu badania, natychmiast należy wypłukać komorę wodą. UWAGA: Wyświetlacz pokazuje tylko trzy cyfry. Wynik należy pomnożyć przez 20. Na przykład 213 równa się 4,260 ppm w odniesieniu do zawartości chlorku sodu (NaCl). * Uwaga: Podczas wykonywania pomiaru na zewnątrz (światło słoneczne), dla większej dokładności, należy użyć pokrywy na komorę podczas zerowania i odczytu próbki

17 Oznaczanie dwutlenku chloru 1. Przygotowanie testu Przed badaniem należy wyjąć z butelek paski exact Strip Micro Glycine, i exact Strip Micro CL (DPD-1) lub exact Strip Cd Należy położyć paski w dogodnym, suchym miejscu i natychmiast zakręcić butelki. 2. Należy włączyć fotometr i wciśnąć SELECT GROUP i MENU. Należy wcisnąć przycisk SELECT, aby wybrać Select Group5. Należy wcisnąć przycisk MENU, aby ustawić parametr Cd4. 3. Przygotowanie komory pomiarowej Przed przystąpieniem do analizy kuwetę należy przepłukać 3 krotnie próbką wody która będzie testowana- zminimalizuje to ryzyko błędu w teście, który może być wynikiem połączenia się wody z poprzedniego i nowego testu. Komorę napełnić do pełna badaną próbką wody (4ml). 4. Należy zanurzyć pasek i wciśnąć READ. Test exact Strip Micro Glycine, należy zanurzyć w komorze i natychmiast wcisnąć READ. Uruchomi to 20 sekundowe odliczanie. W tym czasie należy poruszać paskiem delikatnym ruchem w przód i w tył (około 2 razy na sekundę). Należy wyjąć i wyrzucić pasek, gdy na wyświetlaczu zniknie cyfra 1. Kursor będzie przemieszczał się na wyświetlaczu podczas przygotowania urządzenia do pomiaru próbki (należy zignorować wynik tego pomiaru). 5. Należy wyzerować licznik Należy wcisnąć przycisk ON/ZERO. Kursor przemieści się na wyświetlaczu, a następnie wyświetlona zostanie wartość 0,00 ppm. Próbka jest gotowa do badania. 6. Należy zanurzyć pasek exact Strip Micro CL (DPD-1) lub exact Strip Cd w komorze i natychmiast wcisnąć READ. Uruchomi to 20 sekundowe odliczanie. W tym czasie należy poruszać paskiem delikatnym ruchem w przód i w tył (około 2 razy na sekundę). Należy wyjąć i wyrzucić pasek, gdy na wyświetlaczu zniknie cyfra 1. Kursor będzie przemieszczał się na wyświetlaczu podczas przygotowania urządzenia do pomiaru próbki. Należy zapisać wyświetlony wynik (wynik ten zostanie jednocześnie automatycznie zapisany w MENU Cd). Po zakończeniu badania, natychmiast należy wypłukać komorę wodą. Dokładność i kalibrowanie systemu Micro 20 Kalibracji wszystkich testów dokonano przy zastosowaniu właściwych norm i standardowych analitycznych metod spektrofotometrycznych. Algorytmy użyte w oprogramowaniu odzwierciedlają najlepszą korelację systemów exact Micro 20 w stosunku do metod odniesienia AWWA, US EPA, DIN i ISO sprawdzających obecność chloru. Badania pokazują, że system exact Micro 20 wielokrotnie spełnia wymogi metody odniesienia EPA w stopniu większym niż 99% (R2=0,99948; 0-5,00 ppm; zob. tylną pokrywę). Zaawansowany system fotometryczny exact Micro 20 został fabrycznie skalibrowany, aby zapewnić wygodę przyszłym użytkownikom. Ustawienia fabryczne przyrządu pomiarowego będą funkcjonować przez cały okres użytkowania tegoż przyrządu ze względu na jakość wykonania, zastosowanie długowiecznych diod ledowych, komórkę foto oraz oprogramowanie specjalnie dla omawianego przyrządu. Z tego powodu fotometr posiada dwuletnią gwarancję. Deklarowana wartość roztworu kalibracyjnego READY SNAP 3 (lot 505) Parametr Deklarowana wartość (ppm) Akceptowana wartość wolny chlor 1,72 1,70-1,

18 Oznaczanie twardości (szeroki zakres) 1. Przygotowanie testu Przed rozpoczęciem testu należy wziąć odpowiedni test paskowy z buteleczki Pasek należy umieścić w suchym i wygodnym miejscu, a buteleczkę natychmiast zamknąć. 2. Włączanie urządzenia i wybór grupy i menu Należy włączyć przycisk ON/ZERO następnie należy nacisnąć przycisk SELECT aby uzyskać odpowiedni wybór grupy 7,następnie za pomocą przycisku MENY wybrać test TR1. 3. Przygotowanie komory pomiarowej Przed przystąpieniem do analizy kuwetę należy przepłukać 3 krotnie próbką wody która będzie testowana- zminimalizuje to ryzyko błędu w teście, który może być wynikiem połączenia się wody z poprzedniego i nowego testu. Następnie, należy napełnić komorę do pełna badaną próbką wody (4ml) 4. Zerowanie fotometru* Należy przycisnąć przycisk ON/ZERO. Kursor przesunie się na wyświetlaczu i pojawi się znak 100% T. Próbka jest gotowa do badania 5. Zanurzanie paska i wybranie przycisku READ Należy zamoczyć odpowiedni pasek w komórce i natychmiast nacisnąć READ. Rozpocznie się 20 sekundowe odliczanie licznika. W trakcie tego czasu, należy delikatnie przesuwać pasek do przodu i do tyłu (około 2 ruchów na sekundę). Należy wyjąć i wyrzucić pasek po tym jak na wyświetlaczu zniknie 1.* W przypadku gdy analizowana próbka wody ma temperaturę 4-11 C należy nacisnąć READ w celu ponownego odliczenia 20 sekund i zanurzać ten sam pasek do momentu pojawienia się na wyświetlaczu liczby Zapisywanie wyniku Kursor będzie przemieszczał się po wyświetlaczu, w trakcie przygotowywania urządzenia do pomiaru próbki. Należy zapisać wartość wyświetloną dla konkretnego parametru, wartość ta jest również automatycznie zapisywana w MENU TR1. UWAGA: po przeprowadzeniu testu należy natychmiast przepłukać komorę pomiarową i wyczyścić szczoteczką. 7. Odczytanie wyniku Aby odczytać wynik należy skorzystać z poniższej tabeli dla twardości wapniowej (CaCO 3). Uzyskany wynik transmisji należy odszukać w poszczególnych kolumnach i sprawdzić jakiemu stężeniu w ppm odpowiada. Przykład : wynik na fotometrze wynosi 65,3 (do odczytu zaokrąglamy wynik do 65). W lewej kolumnie mamy dziesiętne wartości transmisji, zaś w pierwszym wierszu jednostkowe. Odznaczając wartość 60 i 5 w miejscu skrzyżowania uzyskujemy wartość w ppm =

19 Oznaczanie azotanów (w wodzie słonej) 1. Przygotowanie testu Przed rozpoczęciem testu należy wziąć odpowiedni test paskowy z buteleczki Pasek należy umieścić w suchym i wygodnym miejscu, a buteleczkę natychmiast zamknąć. 2. Włączanie urządzenia i wybór grupy i menu Należy włączyć przycisk ON/ZERO następnie należy nacisnąć przycisk SELECT aby uzyskać odpowiedni wybór grupy 7,następnie za pomocą przycisku MENY wybrać test TR1. 3. Przygotowanie komory pomiarowej Przed przystąpieniem do analizy kuwetę należy przepłukać 3 krotnie próbką wody która będzie testowana- zminimalizuje to ryzyko błędu w teście, który może być wynikiem połączenia się wody z poprzedniego i nowego testu. Następnie, należy napełnić komorę do pełna badaną próbką wody (4ml) 4. Zerowanie fotometru* Należy przycisnąć przycisk ON/ZERO. Kursor przesunie się na wyświetlaczu i pojawi się znak 100% T. Próbka jest gotowa do badania 5. Zanurzanie paska i wybranie przycisku READ Należy zamoczyć odpowiedni pasek w komórce i natychmiast nacisnąć READ. Rozpocznie się 20 sekundowe odliczanie licznika. W trakcie tego czasu, należy delikatnie przesuwać pasek do przodu i do tyłu (około 2 ruchów na sekundę). Należy wyjąć i wyrzucić pasek po tym jak na wyświetlaczu zniknie 1.* Czas reakcji wynosi 580 sekund (brak odliczania!) W tym czasie fotometr powinien być wyłączony. Po upływie 580 sek. fotometr należy włączyć i poczekać aż na wyświetlaczu pojawi się ostatni odczyt. Wtedy należy nacisnąć READ w celu rozpoczęcia 20 sek. odliczania. 6. Zapisywanie wyniku Kursor będzie przemieszczał się po wyświetlaczu, w trakcie przygotowywania urządzenia do pomiaru próbki. Należy zapisać wartość wyświetloną dla konkretnego parametru, wartość ta jest również automatycznie zapisywana w MENU TR1. UWAGA: po przeprowadzeniu testu należy natychmiast przepłukać komorę pomiarową oraz wyczyścić szczoteczką.. 7. Odczytanie wyniku Aby odczytać wynik należy skorzystać z poniższej tabeli. Uzyskany wynik transmisji należy odszukać w poszczególnych kolumnach i sprawdzić jakiemu stężeniu w ppm odpowiada. Przykład : wynik na fotometrze wynosi 65,3 (do odczytu zaokrąglamy wynik do 65). W lewej kolumnie mamy dziesiętne wartości transmisji, zaś w pierwszym wierszu jednostkowe. Odznaczając wartość 60 i 5 w miejscu skrzyżowania uzyskujemy wartość w ppm = 23. W celu określenia wartości azotu w odniesieniu do azotanów (NO 3 jako N) wyświetlony wynik należy podzielić przez 4,

20 Wyświetlane komunikaty Poniżej podano typowe komunikaty, które mogą pojawić się na wyświetlaczu, w tym wiadomości o błędach. Jeśli na wyświetlaczu pojawi się informacja o błędzie innym niż omówione poniżej należy skontaktować się ze wsparciem technicznym w USA pod numerem (803) (wewnętrzny 0). Komunikat na wyświetlaczu LCD HI LO Opis W trybie CZYTANIE (READ): stężenie w próbce testowej jest wyższe niż zakres pomiaru (patrz: specyfikacja testowa) W trybie CZYTANIE (READ): stężenie w próbce testowej jest niższe niż zakres pomiaru (patrz: specyfikacja testowa) Czynności korygujące Test należy rozcieńczyć i wykonać ponownie. Dostępny zestaw do rozcieńczania (numer ) Wartość próbki jest poniżej zakresu pomiaru. LO W trybie ZERO: absorpcja próbki (w związku z mętną lub zabarwioną próbką i/lub brudną komorą pomiarową) jest zbyt wysoka żeby się wyzerować. Próbkę należy rozcieńczyć, przefiltrować lub wyczyścić komorę. Jedno z tych rozwiązań powinno być skuteczne. ER Nadmierna ilość rozproszonego światła. Z reguły dana sytuacja nie ma miejsca nawet jeśli test odbywa się w słońcu Niski wskaźnik baterii Na komorę należy umieścić nakładkę blokowania światła celem wyzerowania i odczytywania wyników. Także przejście do zacienionego miejsca może rozwiązać problem. Należy wymienić baterie na nowe Wbudowana komora pomiarowa Wbudowana w urządzenie komora pomiarowa jest wytworzona z przezroczystego plastiku napełniona w całości mieści 4 ml próbki. Wytrzymały projekt kuwety gwarantuje trwałość powyżej 20,000 odczytów. Zarysowania na komorze nie będą miały wpływu na dokładność odczytów dzięki jej stałej pozycji. Dla uzyskania najlepszej dokładności, należy przemywać komorę czystą wodą natychmiast po wykonaniu testu. Nie należy do mycia używać rozpuszczalników takich jak aceton. Gdy na kuwecie pojawią się plamy lub urządzenie nie wymazuje informacji przy naciskaniu przycisku Zero/On, komora powinna zostać wyczyszczona. Kuwetę czyści się poprzez napełnienie wodą i przesuwanie szczotką czyszczącą po ścianach komórki w kierunku góra-dół oraz do tyłu i przodu. Następnie ponownie przepłukuje się kuwetę wodą, która następnie jest gotowa już do użycia. Zaleca się szczególnie regularne czyszczenie komory przy przeprowadzaniu analiz z wykorzystaniem mętnych lub powodujących wytrącanie środków chemicznych (testy na twardość wapniową i kwas cyjanurowy)

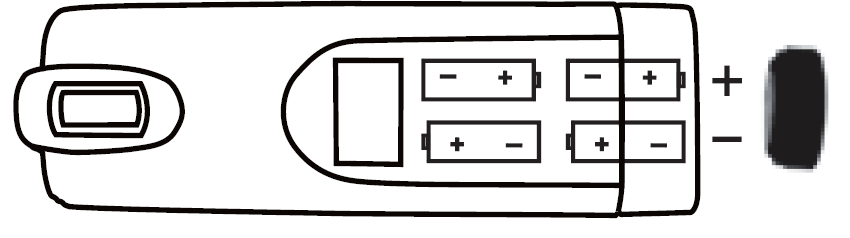

21 Instalowanie/wymiana baterii By wymienić baterie należy odkręcić zapieczętowaną pokrywę baterii w kierunku zgodnym ze wskazówkami zegara. W razie konieczności zaleca się użycie kombinerek w odpowiednim rozmiarze. Nie należy naruszać o-ringu. Baterie nie są włączone do zestawu. Zużyte baterie należy usunąć i włożyć 4 nowe baterie AAA zgodnie ze schematem załączonym poniżej. Rekomendowane jest użycie dobrej jakości baterii alkalicznych. Fotometr nie będzie działał jeśli baterie są włożone nieprawidłowo. Po wymianie należy ponownie założyć pokrywę baterii i upewnić się, że jest ona poprawnie założona. Jest to warunek konieczny, by zapewnić wodoodporność. Zużyte baterie powinny zostać wyrzucone w miejscu zgodnym z lokalnym rozporządzeniem Następnie należy wcisnąć przycisk ZERO/ON, aby potwierdzić włączenie urządzenia, które jest teraz gotowe do pracy. Uzyskanie najlepszej dokładności fotometru exact Micro Należy dokładnie przeczytać załączone instrukcje, żeby zapoznać się z działaniem przyrządu pomiarowego i różnymi testami. 2. Odczynniki do oznaczeń wolnego chloru, chloru związanego i chloru całkowitego spełniają wymogi jakościowe USEPA (4500-CI G), ISO 7393/2 oraz niemieckiego instytutu normalizującego DIN G Należy obserwować czas zanurzenia (jaki jest wymagany w teście), żeby uzyskać dokładne wyniki. 4. W przypadku analiz utleniaczy jak chlor czy brom (pomiaru ozonu można dokonać za pomocą opcji CL3 w menu) należy przeprowadzić test niezwłocznie po wypełnieniu komory pomiarowej próbką wody, 5. Należy upewnić się, że cała objętość komory została zapełniona (4 ml), zwłaszcza podczas badania ph oraz całkowitej zasadowości. 6. Komorę należy przepłukać czystą wodą niezwłocznie po przeprowadzeniu każdego testu. Niektóre odczynniki mogą zmienić kolor komory, jeżeli nie zostanie ona przepłukana tuż po użyciu. Inne odczynniki, wliczając w to kwas cyjanurowy, chlorek czy twardość wapniową wody, mogą pokryć ścianki komory. Po przeprowadzeniu analiz tych testów zaleca się użycie specjalnej szczoteczki czyszczącej nasączonej wodą, żeby oczyścić komorę. 7. Tuż przed przeprowadzeniem testu należy kilkakrotnie przepłukać komorę przy użyciu wody, która będzie badana, tak żeby uzyskać próbkę reprezentatywną. (W przypadku ograniczonej ilości próbki do przepłukiwania można użyć wody dejonizowanej lub destylowanej.) 8. Przyrząd pomiarowy i wszystkie materiały do testów należy przechowywać z dala od miejsc nasłonecznionych oraz miejsc, w których znajdują się substancje chemiczne. 9. Nie wolno przechowywać przyrządu pomiarowego i odczynników do testów w temperaturze wyższej niż 38 C (100 F). 10. Po zakończeniu testów lub przed schowaniem przyrządu należy wysuszyć zewnętrzną część przyrządu pomiarowego
