1 INSTRUKCJA OBSŁUGI Findoo Profiline Nr produktu Strona 1 z 14

2 Zawartość opakowania Zakłócenia radiowe Instrument działa na częstotliwości używanej także przez inne urządzenie nadające sygnały radiowe. W niektórych przypadkach może to powodować zakłócenia. Zawartość dostawy Uchwyt 9mm/16mm Rurka z mini kamerą Monitor TFT monitor Haczyk, magnes, lustro Kabel USB Kabel wideo CD Ładowarka/zasilacz monitora 4 x baterie AA Strona 2 z 14

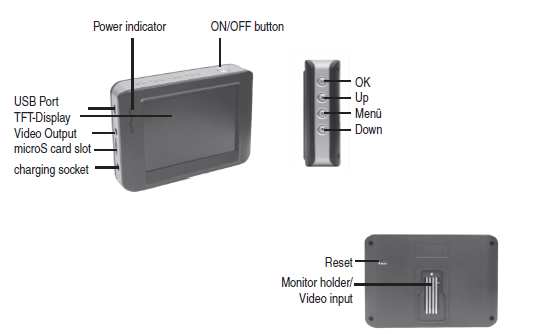

3 Opis urządzenia Uchwyt Złącze rurki Dioda zasilania Przejściówka monitora/wyjście wideo Rurka ON/OFF jasność diody Mini kamera z podświetleniem Rozpoczynamy Monitor Wskaźnik zasilania Przycisk ON/OFF Wejście USB Ekran TFT Wyjście wideo Wejście mikro karty SD Gniazdo ładowania OK. W górę Menu W Dół Reset Uchwyt monitora/ Wejście wideo Strona 3 z 14

4 Wkładanie baterii Włóż baterie do zasobnika baterii w uchwycie. Wyjmij śrubę z dolnej części uchwytu za pomocą śrubokrętu. Zsuń pokrywę w kierunku strzałki. Wyjmij zasobnik baterii. Włóż cztery nowe baterie (dołączone) w kieszenie zasobnika baterii. Prawidłowe ułożenie baterii oznaczone jest na zasobniku. Zamocuj z powrotem pokrywkę baterii. Zawsze wymieniaj wszystkie cztery baterie. Instalacja kabla kamery Aby móc używać Findoo kabel kamery musi być podłączony do uchwytu ręcznego. Upewnij się, że trzpień i szczelina są odpowiednio wyosiowane. Po ich prawidłowym ułożeniu, dokręć ręcznie karbowane pokrętło tak, aby złącze pewnie się trzymało. Trzpień Szczelina Karbowane pokrętło Instalacja wyposażenia Wyposażenie dla kamery 16mm Na wyposażenie składają się 3 komponenty, lusterko, magnes i haczyk, montowane do głowicy kamery w ten sam sposób. Wyposażenie posiada dwie pozycje montażowe na głowicy kamery. Strona 4 z 14

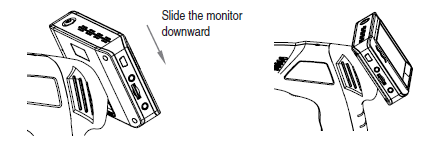

5 Zamknij Wyposażenie dla kamery 9mm Wyposażenie zwiększa średnicę kamery. Na wyposażenie składają się 3 komponenty, lusterko, magnes i haczyk, montowane do głowicy kamery w ten sam sposób. Wyposażenie posiada jedną pozycję montażową na głowicy kamery. Ładowanie baterii w monitorze Monitor posiada wbudowaną baterię litowo jonową. W pełni naładowana bateria wystarcza na około 2 godziny pracy. Ładowanie baterii zajmuje około 3 godzin. Podczas ładowania dioda zasilania świeci się na czerwono. Podczas ładowania można korzystać z monitora. Sprawdź kamerę inspekcyjną przed użyciem i skoryguj ewentualne problemy w celu zmniejszenia ryzyka poważnych obrażeń wskutek porażenia prądem lub z powodu innych przyczyn i zapobiegnięcia uszkodzeniu narzędzia. Przejściówka Montaż monitora Monitor może pracować bezprzewodowo lub być zamontowany na uchwycie. Z tyłu uchwytu znajdują się 4 złącza oraz mocowanie; tutaj można zamontować monitor. Zsuń monitor w dół Strona 5 z 14

6 Obsługa Włącz zasilanie u dołu uchwytu. Zaświeci się dioda sygnalizacyjna zasilania. Przełącznik służy także jako ściemniacz dla podwójnej diody na głowicy kamery.. Nie przypinaj rurki. Minimalny promień wewnętrzny rurki kamery 16mm nie powinien być mniejszy niż 11cm. Minimalny promień wewnętrzny rurki kamery 9mm nie powinien być mniejszy niż 7cm. Zależy to od temperatury otoczenia. 2 diody Monitor Włącz monitor przyciskiem zasilania ON/OFF. Zaświeci się dioda zasilania. Ustaw odpowiednie podświetlenie na uchwycie. Następnie ustaw kanał 4 (CH4) służący do transmisji. Przyciśnij i przytrzymaj przycisk ON/OFF, aby wyłączyć monitor. Wybór rejestracji obrazu lub wideo Przyciśnij kilkakrotnie, aby wybrać kanał 4 Transmisja sygnału z uchwytu do monitora wymaga złącza w przypadku zamontowania monitora na uchwycie. W przeciwnym razie transmisja odbywa się bezprzewodowo, w postaci transmisji radiowej. Zasięg pomiędzy monitorem a uchwytem wynosi do około 5m. w niektórych przypadkach zasięg może zwiększyć się do 10m. zasięg transmisji jest zróżnicowany, a zależy to od pogody, lokalizacji, zakłóceń oraz konstrukcji budynku. Strona 6 z 14

7 Monitor, ustawienie i działanie Monitor może pracować w funkcji nagrywarki wideo. Możesz rejestrować obrazy i nagrania wideo zapisywane na karcie mikro SD. Pamięć wewnętrzna nie służy do zapisu nagrań. Wkładanie karty SD (karta SD jest opcjonalna) Kieszeń na mikro kartę SD posiada wbudowany mechanizm sprężynowy. Po wepchnięciu karty, blokuje on ją na miejscy. Jeśli karta nie zostanie wepchnięta do końca, jest ona na tyle lekka, że może odskoczyć pod siłą działania sprężyny. Mikro karta SD znajduje się w kieszeni. Pamięć karty SD jest pełna. Brak karty SD w kieszeni. Zapisywanie wideo W statusie monitorowania w czasie rzeczywistym, przyciśnij przycisk w następujący sposób: Przyciśnij przycisk OK, aby rozpocząć zapis., aby otworzyć tryb VIDEO, Pojemność baterii Bieżący kanał Ikona VIDEO Ikona karty SD Data/godzina Pozostały czas Po rozpoczęciu nagrywania, na ekranie wyświetli się: Wskaźnik nagrywania Czas nagrywania Datownik Aby zatrzymać nagrywanie, ponownie przyciśnij przycisk OK. Wideo jest automatycznie zapisywane do pliku co 30minut. Strona 7 z 14

8 Aby wykonać zdjęcie W statusie monitorowania w czasie rzeczywistym, przyciśnij przycisk jak podano poniżej: Wykonaj zdjęcie przyciskiem OK., aby otworzyć tryb zdjęć, Pojemność baterii Bieżący kanał Ikona VIDEO Ikona karty SD Data/godzina Pozostała ilość zdjęć Odtwarzanie zdjęć i nagrań wideo Przyciśnij przycisk. Bieżący folder Odtwarzaj Wszystkie foldery Folder 1 z 7 Folder 2 z 7... Pierwsza warstwa wyświetla foldery utworzone przez urządzenie. Data, z którą utworzono zapis stanowi nazwę folderu. Wybierz folder przyciskami i przyciśnij przycisk OK. Druga warstwa wyświetla listę nagrań. Strona 8 z 14

9 Bieżący folder Wszystkie foldery Nazwa folderu Czas nagrywania CH4 = 1. wideo CH4 = zdjęcie CH4 = 2.wideo Znak przy CH4 oznacza, że plik jest zdjęciem. Odtwarzanie wideo Wybierz wideo przyciskami i przyciśnij przycisk OK, aby potwierdzić. Aby zatrzymać, przyciśnij przycisk OK. Aby przewinąć do przodu, przyciśnij i przytrzymaj przycisk Aby przewinąć wstecz, przyciśnij i przytrzymaj przycisk. Aby wyjść, przyciśnij przycisk. Odtwarzanie zdjęć Wybierz zdjęcie przyciskami i przyciśnij przycisk OK, aby potwierdzić. Aby wyjść, przyciśnij przycisk OK. Strona 9 z 14

10 Usuwanie wideo i zdjęć Wybierz wideo lub zdjęcie, jak opisano powyżej. Przyciśnij przycisk przez ok. 2 sekundy. Wybierz przyciskiem pozycję YES i potwierdź przyciskiem OK. Aby skasować wybierz NO i potwierdź przyciskiem OK. Usuwanie folderu Wybierz folder, jak opisano powyżej. Przyciśnij przycisk przez ok. 2 sekundy, aby usunąć folder. Jeśli folder nie jest pusty, wyświetli się następujący komunikat: NOT EMPTY Usuń plik w folderze. Usunąć można wyłącznie pusty folder. Ustawienia Monitor posiada menu, w którym można dokonać różnych ustawień, np. języka, częstotliwości klatek, formatu pamięci itp. Aby móc dokonać ustawień, przyciśnij przycisk przez ok. 2 sekundy. Strona 10 z 14

11 Dla dalszej procedury warto jest sprawdzić, czy wybrano prawidłowy język OSD. Jeśli dokonano nieprawidłowego ustawienia języka monitora, przyciśnij dwukrotnie przycisk PK aby otworzyć menu wyboru. Wybierz prawidłową flagę i potwierdź przyciskiem OK. Nawigacja menu: Przyciski : wybór pozycji menu Przycisk OK: potwierdzenie wyboru Przycisk : powrót do menu, przerwanie, opuszczenie menu Menu główne zbudowane jest następująco: Ustawienia systemu: wybierz język, system wideo, format pamięci, ulubione ustawienia (ustawienia fabryczne),wersję oprogramowania monitora. Wybór języka: Dostępne są języki: angielski, prosty chiński, niemiecki, francuski, hiszpański, portugalski, włoski, japoński, niderlandzki i rosyjski. System wideo: Dostępne systemy wideo to PAL i NTSC. Strona 11 z 14

12 Format: podczas formatowania zostaje usunięta zawartość całej karty. Z tego powodu wyświetla się dodatkowe zapytanie o potwierdzenie. Aby sformatować wybierz YES, aby zakończyć program wybierz NO. Potwierdź przyciskiem OK. Przywrócenie ustawień fabrycznych: Możesz przywrócić wszystkie ustawienia monitora do ustawień fabrycznych. Wyświetli się zapytanie o potwierdzenie. Aby dokonać resetu, wybierz YES, aby zakończyć wybierz NO. Potwierdź przyciskiem OK. Ustawienia nagrywarki: Tryb FPS, datownik wł/wył, zadane wideo lub zdjęcie. Ustawienie częstotliwości klatek na sekundę wpływa na jakość wideo. Im więcej klatek na sekundę tym lepsze będzie odtwarzanie. Użycie pamięci zwiększa się jednak przy większej częstotliwości klatek. Datownik: w wielu przypadkach warto jest zapisać datę i godzinę w celach dokumentacji i wyświetlenia daty i godziny na nagraniu przy jego odtwarzaniu na komputerze. W menu można zdefiniować oznakowanie zdjęć i wideo datownikiem. Wybierz OFF, jeśli datownik ma być wyłączony, lub ON, jeśli ma się pojawić. Strona 12 z 14

13 Rodzaj nagrywania : wybierz ulubiony tryb zdjęć i nagrań wideo dla monitora. Data/Godzina: Data i godzina muszą być ustawione prawidłowo, tak aby na nagraniu wideo została oznaczona odpowiednia data i godzina. Zmień pozycję wejściową przyciskiem OK. ustaw wartość przyciskami. Opuść menu przyciskiem. Odtwarzanie: wybierz to menu, jeśli chcesz rozpocząć odtwarzanie na monitorze. Wyboru dokonuje się zgodnie z opisem na stronie 10. Oprogramowanie i podłączenie do komputera Natychmiast po podłączeniu monitora do komputera przez kabel USB, zostaje on ustawiony jako urządzenie USB. Na komputerze wyświetli się odpowiedni symbol. Instalacja sprzętu może potrwać kilka minut w zależności od systemu operacyjnego. Po zainstalowaniu urządzenia na komputerze, możesz kopiować i usuwać nagrania wideo i zdjęcia tak, jak z twardego dysku. W przypadku problemów z odtwarzaniem wideo, należy zainstalować program do odtwarzania wideo z CD dołączonej do produktu. Strona 13 z 14

14 Dane techniczne Uchwyt ręczny Z kamerą 16mm Z kamerą 9mm Czujnik obrazu CMOS CMOS Całkowita liczba pikseli 704 x 576 (PAL) 640 x 480 Poziomy kąt widzenia Częstotliwość transmisji 2468 MHz 2468 MHz Podświetlenie minimalne 0 Luksów 0 Luksów Typ modulacji FM FM Szerokość pasma 18 MHz 18 MHz Niezakłócony skuteczny zasięg 10 m 10 m Zasilanie 4x baterie AA 4x baterie AA Wymiary rączki (WXDXH) 186 x 145 x 41(mm) (bez rurki) 186 x 145 x 41(mm) Ciężar (kamera i rączka) 450 g 450 g Średnica kamery 16 mm 9 mm Monitor Ekran ciekłokrystaliczny 3,5" kolorowy TFT Rozdzielczość 320 x 240 System wideo PAL/NTSC Częstotliwość transmisji 2414, 2432, 2450, 2468 MHz Napięcie zasilania Wbudowany akumulatorek li-ion Zewnętrzne napięcie zasilania 5V/500mA Wskaźnik wideo 0,9-1,3Vpp / 75Ohm Zdjęcie/wideo piksele 640 x 480 Rozmiar wideo 27MB /minuta Częstotliwość klatek 30 klatek/s Wymiary (W x D x H) 100x70x25mm Ciężar (przybliżony) 140g Temperatura pracy -10 C~+50 C/+14 F~+122 F Wilgotność pracy 15~85%RH Jeśli monitor znajduje się w stanie odbiegającym od trybu funkcji opisanego w tej instrukcji konieczne będzie dokonanie jego resetu. Zagnij papierową zatyczkę pod kątem 90 i ostrożnie przyciśnij papierową zatyczką przycisk RESET, który jest wbudowany we wgłębieniu z tyłu monitora. Strona 14 z 14
