1 Oświetlenie Elektrotechnika Elektronika Systemy termiczne Wspomaganie sprzedaży Serwis techniczny Nasze pomysły, Państwa sukces. Profesjonalne narzędzia i akcesoria do obsługi systemów termicznych Pomysły dla samochodu jutra

2 2

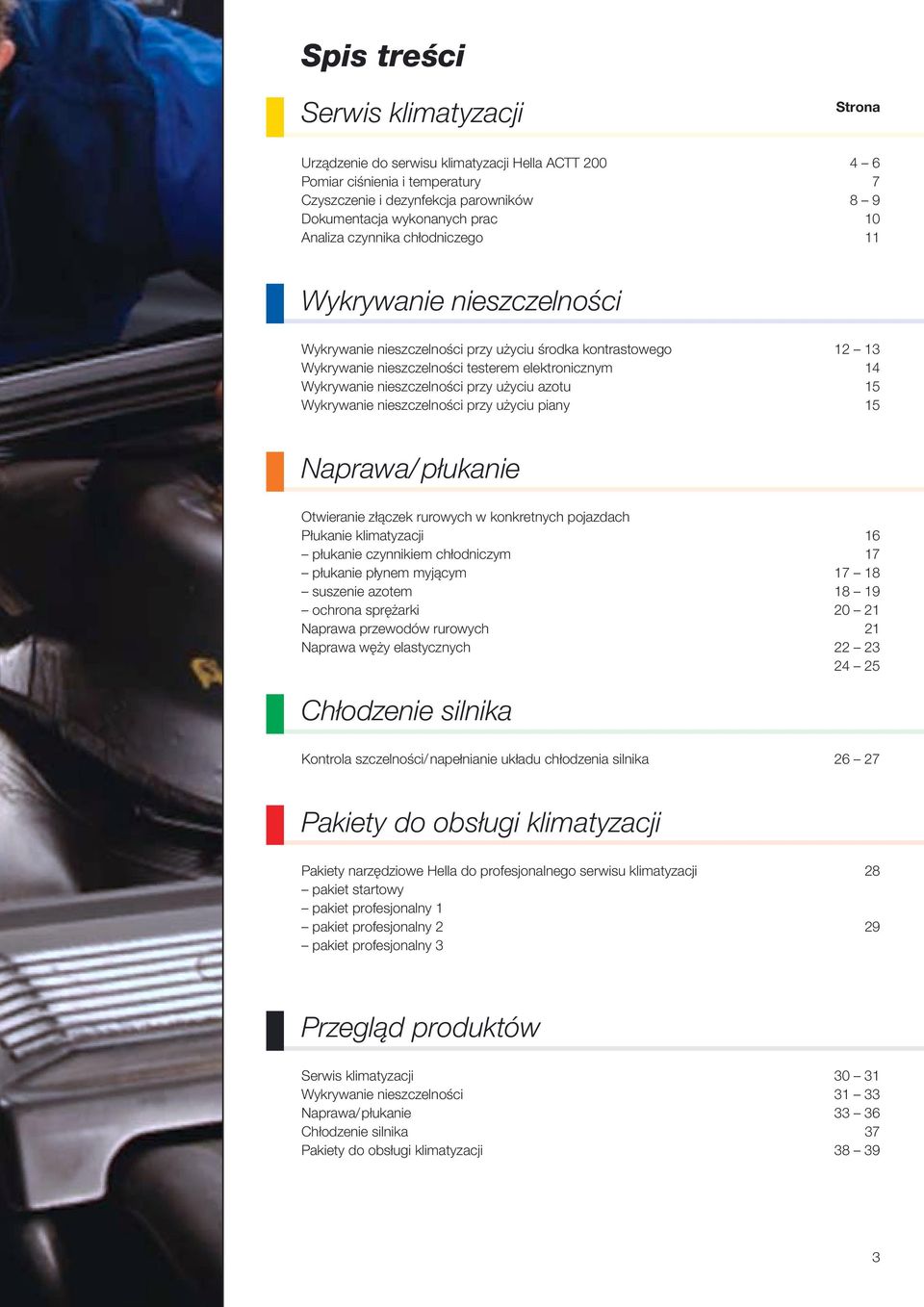

3 Spis treści Serwis klimatyzacji Strona Urządzenie do serwisu klimatyzacji Hella ACTT 200 Pomiar ciśnienia i temperatury Czyszczenie i dezynfekcja parowników Dokumentacja wykonanych prac Analiza czynnika chłodniczego Wykrywanie nieszczelności Wykrywanie nieszczelności przy użyciu środka kontrastowego Wykrywanie nieszczelności testerem elektronicznym Wykrywanie nieszczelności przy użyciu azotu Wykrywanie nieszczelności przy użyciu piany Naprawa/ płukanie Otwieranie złączek rurowych w konkretnych pojazdach Płukanie klimatyzacji płukanie czynnikiem chłodniczym płukanie płynem myjącym suszenie azotem ochrona sprężarki Naprawa przewodów rurowych Naprawa węży elastycznych Chłodzenie silnika Kontrola szczelności/ napełnianie układu chłodzenia silnika Pakiety do obsługi klimatyzacji Pakiety narzędziowe Hella do profesjonalnego serwisu klimatyzacji pakiet startowy pakiet profesjonalny 1 pakiet profesjonalny 2 pakiet profesjonalny Przegląd produktów Serwis klimatyzacji Wykrywanie nieszczelności Naprawa/ płukanie Chłodzenie silnika Pakiety do obsługi klimatyzacji

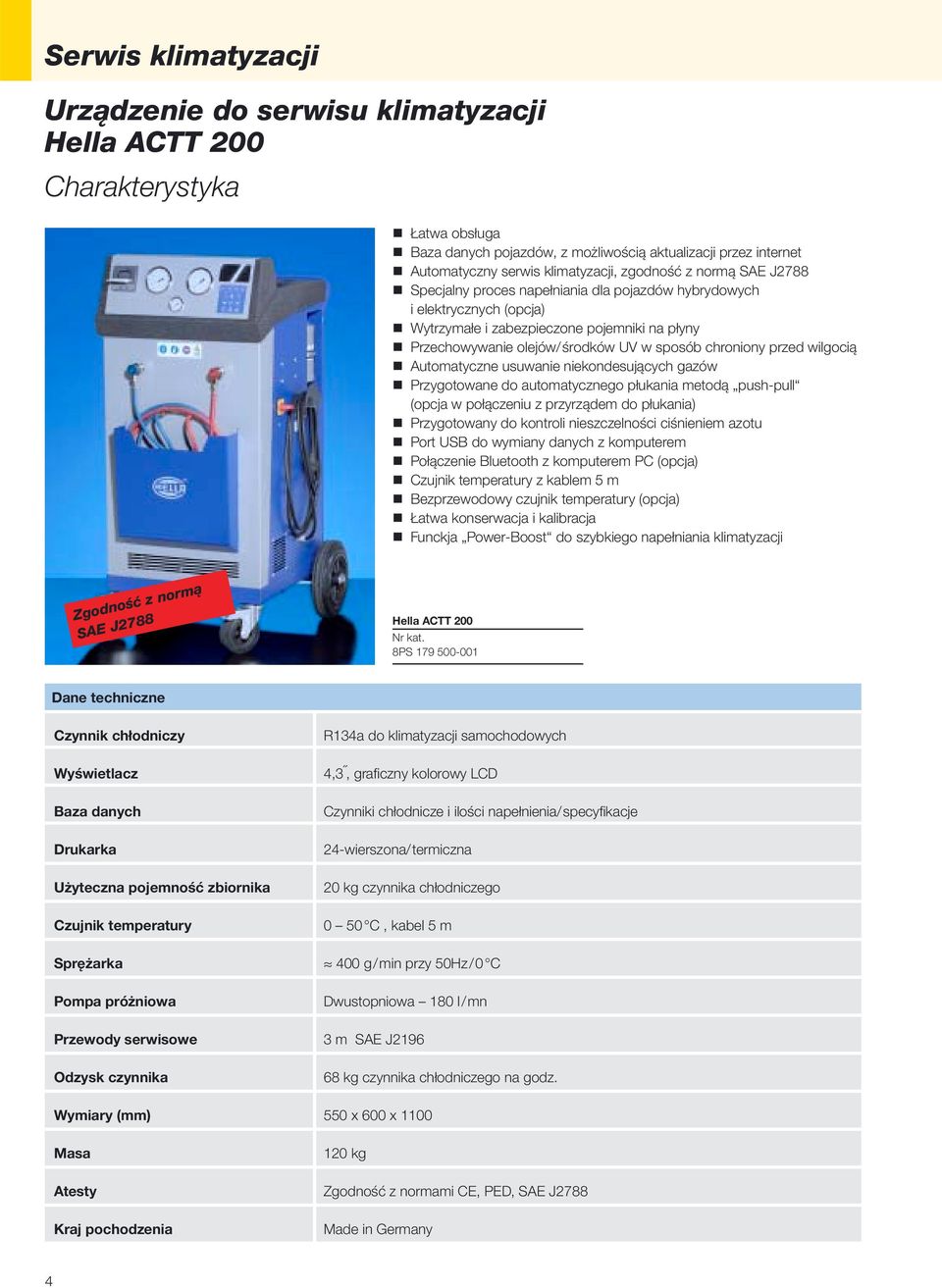

4 Serwis klimatyzacji Urządzenie do serwisu klimatyzacji Hella ACTT 200 Charakterystyka Łatwa obsługa Baza danych pojazdów, z możliwością aktualizacji przez internet Automatyczny serwis klimatyzacji, zgodność z normą SAE J2788 Specjalny proces napełniania dla pojazdów hybrydowych i elektrycznych (opcja) Wytrzymałe i zabezpieczone pojemniki na płyny Przechowywanie olejów/środków UV w sposób chroniony przed wilgocią Automatyczne usuwanie niekondesujących gazów Przygotowane do automatycznego płukania metodą push-pull (opcja w połączeniu z przyrządem do płukania) Przygotowany do kontroli nieszczelności ciśnieniem azotu Port USB do wymiany danych z komputerem Połączenie Bluetooth z komputerem PC (opcja) Czujnik temperatury z kablem 5 m Bezprzewodowy czujnik temperatury (opcja) Łatwa konserwacja i kalibracja Funckja Power-Boost do szybkiego napełniania klimatyzacji Zgodność z normą SAE J2788 Hella ACTT 200 8PS Dane techniczne Czynnik chłodniczy Wyświetlacz Baza danych Drukarka Użyteczna pojemność zbiornika Czujnik temperatury Sprężarka Pompa próżniowa Przewody serwisowe Odzysk czynnika R134a do klimatyzacji samochodowych 4,3, grafi czny kolorowy LCD Czynniki chłodnicze i ilości napełnienia/ specyfi kacje 24-wierszona/termiczna 20 kg czynnika chłodniczego 0 50 C, kabel 5 m 400 g/min przy 50Hz/0 C Dwustopniowa 180 l/ mn 3 m SAE J kg czynnika chłodniczego na godz. Wymiary (mm) 550 x 600 x 1100 Masa Atesty Kraj pochodzenia 120 kg Zgodność z normami CE, PED, SAE J2788 Made in Germany 4

5 Funkcja napełniania Power-Boost Ciśnienie w zbiorniku czynnika chłodniczego jest zwiększane dzięki automatycznemu procesowi Power-Boost, jeśli napełnianie klimatyzacji staje się zbyt wolne. Optymalizuje to napełnianie i zapobiega wyrównaniu ciśnień miądzy pojazdem i urządzeniem serwisowym. Proces Power-Boost jest w całości sterowany przez komputer, z uwzględnieniem parametrów ciśnienia, temperatury i informacji z wagi czynnika chłodniczego. Urządzenie do serwisu klimatyzacji Hella ACTT 200 Przyrząd do płukania Hella Skraplacz Efdekt Push-Pull umożliwia płukanie klimatyzacji przy użyciu opcjonalnego przyrządu do płukania Specjalny system przepływu czynnika wspomaga efekt push-pull i zapewnia optymalne płukanie komponentów klimatyzacji. Proces push-pull jest sterowany przez komputer, co zapewnia optymalny wynik płukania. Elektroniczne wykrywanie nieszczelności przy użyciu azotu Do stacji serwisowej można podłączać butlę z azotem pod zredukowanym do 12 bar ciśnieniem. Użytkownik może wytworzyć w klimatyzacji ciśnienie, monitorowane przez systemowe czujniki ciśnienia. W ten sposób można odszukać i zidentyfi kować nieszczelności. Złącze butli z azotem Chronione przed wilgocią, uszczelnione pojemniki na olej/środek UV Zbiorniki na olej i UV są specjalnie uszczelnione, co uniemożliwia dostawanie się do ich wnętrza wilgoci. Szybkozłącza zapewniają łatwe i szybkie manipulowanie. Zbiorniki na olej i środek UV z uchwytami wagowymi 2-drożne, niekapiące szybkozłącza 5

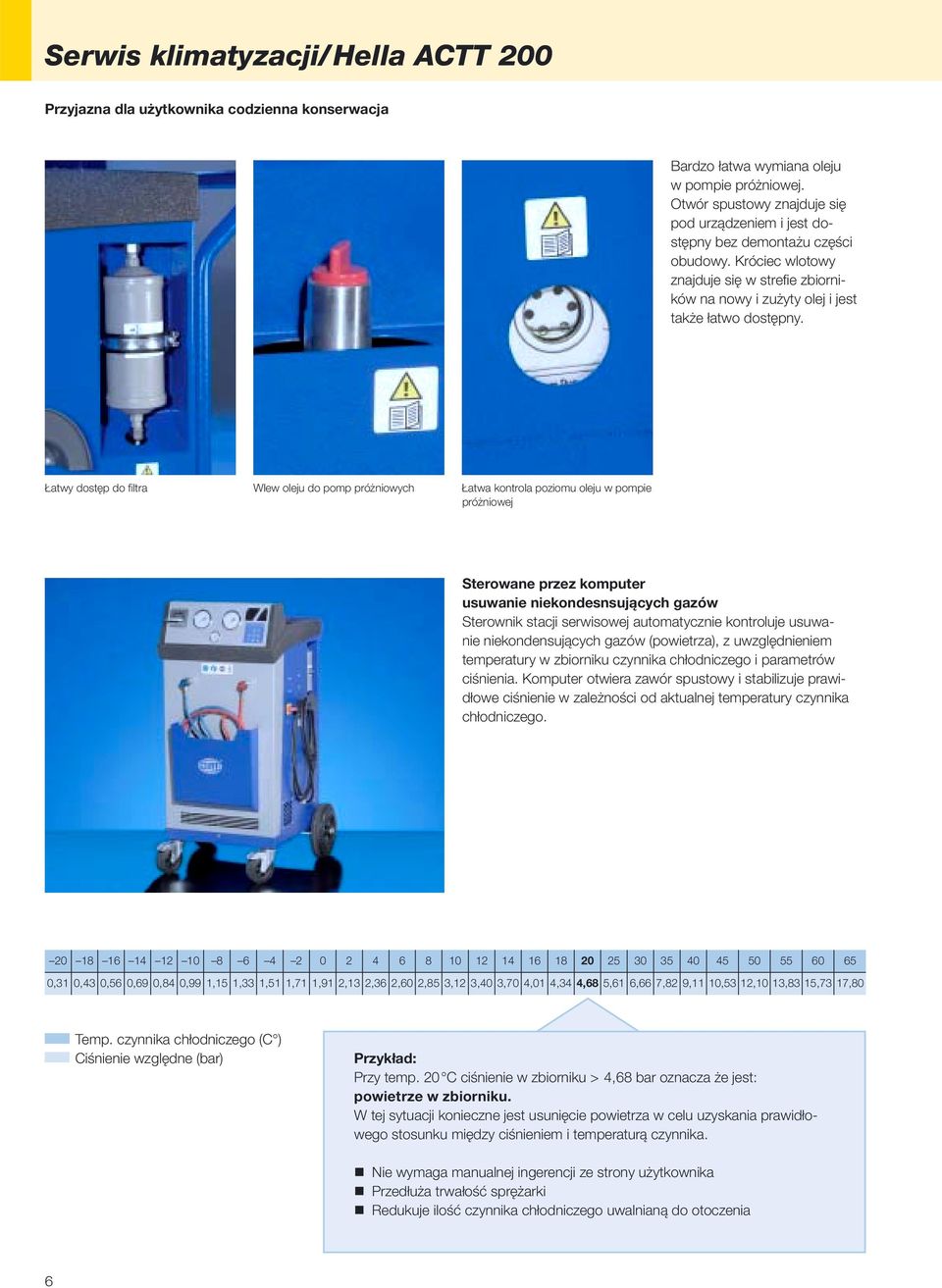

6 Serwis klimatyzacji/ Hella ACTT 200 Przyjazna dla użytkownika codzienna konserwacja Bardzo łatwa wymiana oleju w pompie próżniowej. Otwór spustowy znajduje się pod urządzeniem i jest dostępny bez demontażu części obudowy. Króciec wlotowy znajduje się w strefi e zbiorników na nowy i zużyty olej i jest także łatwo dostępny. Łatwy dostęp do fi ltra Wlew oleju do pomp próżniowych Łatwa kontrola poziomu oleju w pompie próżniowej Sterowane przez komputer usuwanie niekondesnsujących gazów Sterownik stacji serwisowej automatycznie kontroluje usuwanie niekondensujących gazów (powietrza), z uwzględnieniem temperatury w zbiorniku czynnika chłodniczego i parametrów ciśnienia. Komputer otwiera zawór spustowy i stabilizuje prawidłowe ciśnienie w zależności od aktualnej temperatury czynnika chłodniczego ,31 0,43 0,56 0,69 0,84 0,99 1,15 1,33 1,51 1,71 1,91 2,13 2,36 2,60 2,85 3,12 3,40 3,70 4,01 4,34 4,68 5,61 6,66 7,82 9,11 10,53 12,10 13,83 15,73 17,80 Temp. czynnika chłodniczego (C ) Ciśnienie względne (bar) Przykład: Przy temp. 20 C ciśnienie w zbiorniku > 4,68 bar oznacza że jest: powietrze w zbiorniku. W tej sytuacji konieczne jest usunięcie powietrza w celu uzyskania prawidłowego stosunku między ciśnieniem i temperaturą czynnika. Nie wymaga manualnej ingerencji ze strony użytkownika Przedłuża trwałość sprężarki Redukuje ilość czynnika chłodniczego uwalnianą do otoczenia 6

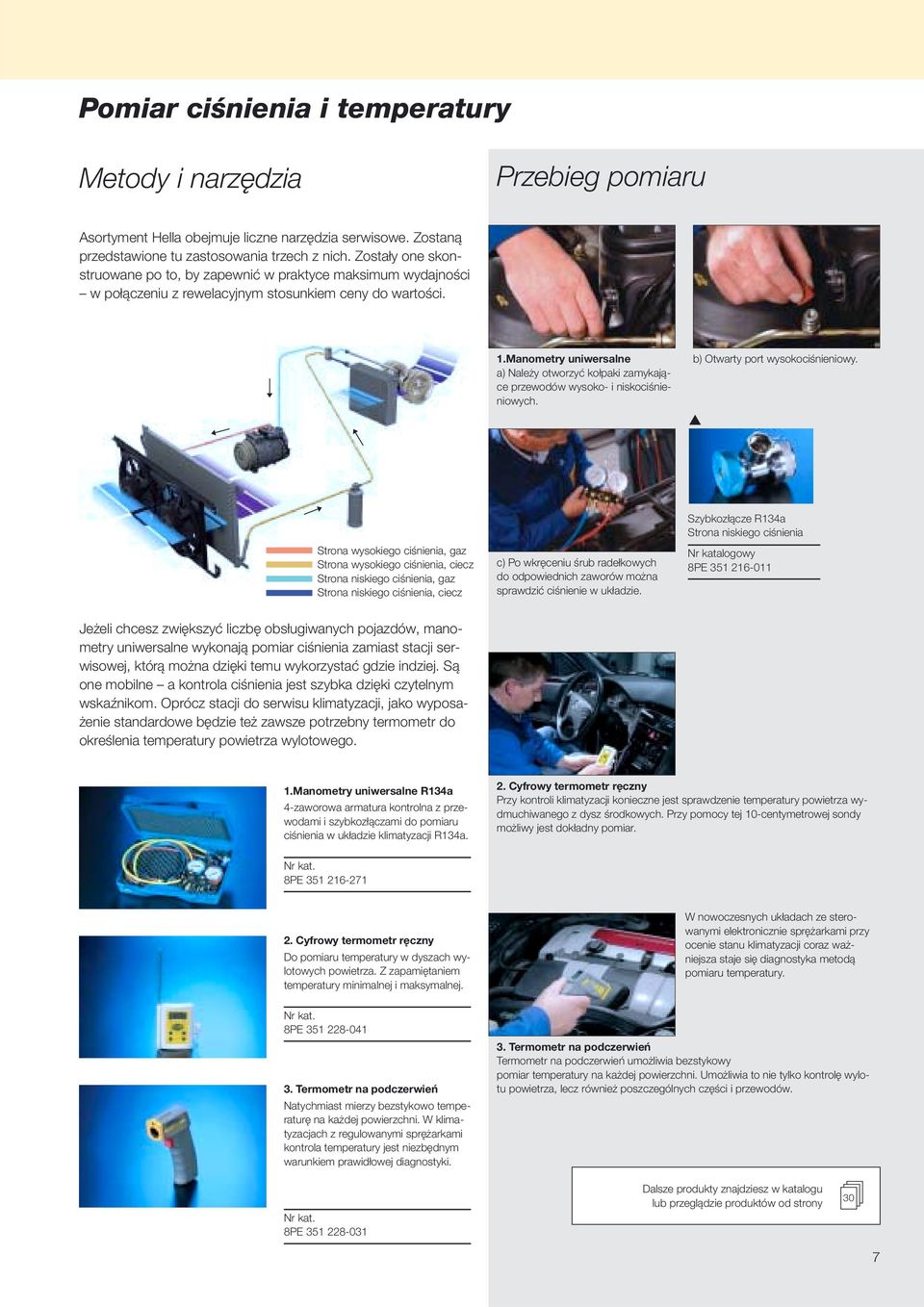

7 Pomiar ciśnienia i temperatury Metody i narzędzia Przebieg pomiaru Asortyment Hella obejmuje liczne narzędzia serwisowe. Zostaną przedstawione tu zastosowania trzech z nich. Zostały one skonstruowane po to, by zapewnić w praktyce maksimum wydajności w połączeniu z rewelacyjnym stosunkiem ceny do wartości. 1.Manometry uniwersalne a) Należy otworzyć kołpaki zamykające przewodów wysoko- i niskociśnieniowych. b) Otwarty port wysokociśnieniowy. Strona wysokiego ciśnienia, gaz Strona wysokiego ciśnienia, ciecz Strona niskiego ciśnienia, gaz Strona niskiego ciśnienia, ciecz c) Po wkręceniu śrub radełkowych do odpowiednich zaworów można sprawdzić ciśnienie w układzie. Szybkozłącze R134a Strona niskiego ciśnienia 8PE Jeżeli chcesz zwiększyć liczbę obsługiwanych pojazdów, manometry uniwersalne wykonają pomiar ciśnienia zamiast stacji serwisowej, którą można dzięki temu wykorzystać gdzie indziej. Są one mobilne a kontrola ciśnienia jest szybka dzięki czytelnym wskaźnikom. Oprócz stacji do serwisu klimatyzacji, jako wyposażenie standardowe będzie też zawsze potrzebny termometr do określenia temperatury powietrza wylotowego. 1.Manometry uniwersalne R134a 4-zaworowa armatura kontrolna z przewodami i szybkozłączami do pomiaru ciśnienia w układzie klimatyzacji R134a. 2. Cyfrowy termometr ręczny Przy kontroli klimatyzacji konieczne jest sprawdzenie temperatury powietrza wydmuchiwanego z dysz środkowych. Przy pomocy tej 10-centymetrowej sondy możliwy jest dokładny pomiar. 8PE Cyfrowy termometr ręczny Do pomiaru temperatury w dyszach wylotowych powietrza. Z zapamiętaniem temperatury minimalnej i maksymalnej. W nowoczesnych układach ze sterowanymi elektronicznie sprężarkami przy ocenie stanu klimatyzacji coraz ważniejsza staje się diagnostyka metodą pomiaru temperatury. 8PE Termometr na podczerwień Natychmiast mierzy bezstykowo temperaturę na każdej powierzchni. W klimatyzacjach z regulowanymi sprężarkami kontrola temperatury jest niezbędnym warunkiem prawidłowej diagnostyki. 3. Termometr na podczerwień Termometr na podczerwień umożliwia bezstykowy pomiar temperatury na każdej powierzchni. Umożliwia to nie tylko kontrolę wylotu powietrza, lecz również poszczególnych części i przewodów. 8PE Dalsze produkty znajdziesz w katalogu lub przeglądzie produktów od strony 30 7

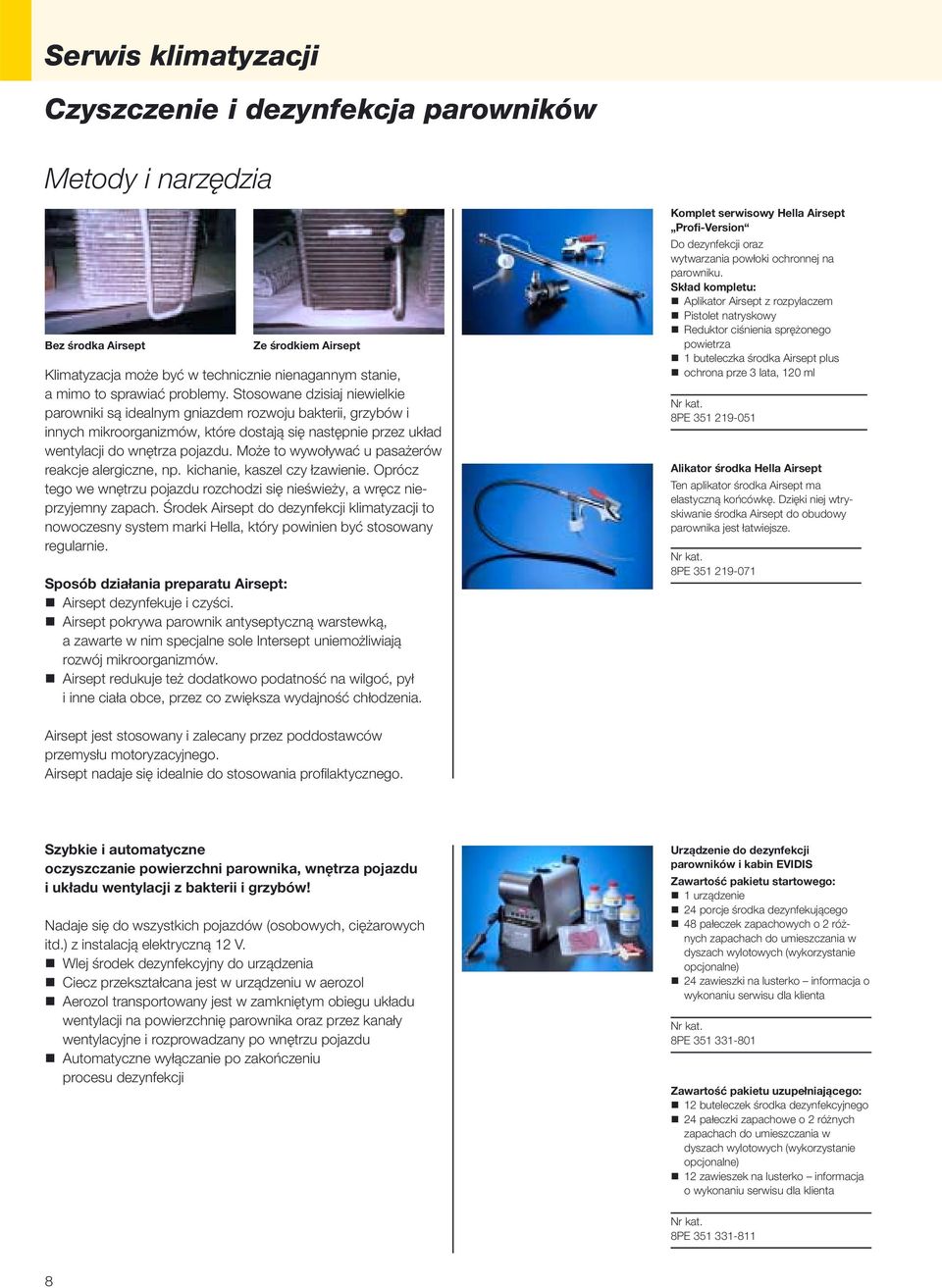

8 Serwis klimatyzacji Czyszczenie i dezynfekcja parowników Metody i narzędzia Bez środka Airsept Ze środkiem Airsept Klimatyzacja może być w technicznie nienagannym stanie, a mimo to sprawiać problemy. Stosowane dzisiaj niewielkie parowniki są idealnym gniazdem rozwoju bakterii, grzybów i innych mikroorganizmów, które dostają się następnie przez układ wentylacji do wnętrza pojazdu. Może to wywoływać u pasażerów reakcje alergiczne, np. kichanie, kaszel czy łzawienie. Oprócz tego we wnętrzu pojazdu rozchodzi się nieświeży, a wręcz nieprzyjemny zapach. Środek Airsept do dezynfekcji klimatyzacji to nowoczesny system marki Hella, który powinien być stosowany regularnie. Sposób działania preparatu Airsept: Airsept dezynfekuje i czyści. Airsept pokrywa parownik antyseptyczną warstewką, a zawarte w nim specjalne sole Intersept uniemożliwiają rozwój mikroorganizmów. Airsept redukuje też dodatkowo podatność na wilgoć, pył i inne ciała obce, przez co zwiększa wydajność chłodzenia. Komplet serwisowy Hella Airsept Profi-Version Do dezynfekcji oraz wytwarzania powłoki ochronnej na parowniku. Skład kompletu: Aplikator Airsept z rozpylaczem Pistolet natryskowy Reduktor ciśnienia sprężonego powietrza 1 buteleczka środka Airsept plus ochrona prze 3 lata, 120 ml 8PE Alikator środka Hella Airsept Ten aplikator środka Airsept ma elastyczną końcówkę. Dzięki niej wtryskiwanie środka Airsept do obudowy parownika jest łatwiejsze. 8PE Airsept jest stosowany i zalecany przez poddostawców przemysłu motoryzacyjnego. Airsept nadaje się idealnie do stosowania profi laktycznego. Szybkie i automatyczne oczyszczanie powierzchni parownika, wnętrza pojazdu i układu wentylacji z bakterii i grzybów! Nadaje się do wszystkich pojazdów (osobowych, ciężarowych itd.) z instalacją elektryczną 12 V. Wlej środek dezynfekcyjny do urządzenia Ciecz przekształcana jest w urządzeniu w aerozol Aerozol transportowany jest w zamkniętym obiegu układu wentylacji na powierzchnię parownika oraz przez kanały wentylacyjne i rozprowadzany po wnętrzu pojazdu Automatyczne wyłączanie po zakończeniu procesu dezynfekcji Urządzenie do dezynfekcji parowników i kabin EVIDIS Zawartość pakietu startowego: 1 urządzenie 24 porcje środka dezynfekującego 48 pałeczek zapachowych o 2 różnych zapachach do umieszczania w dyszach wylotowych (wykorzystanie opcjonalne) 24 zawieszki na lusterko informacja o wykonaniu serwisu dla klienta 8PE Zawartość pakietu uzupełniającego: 12 buteleczek środka dezynfekcyjnego 24 pałeczki zapachowe o 2 różnych zapachach do umieszczania w dyszach wylotowych (wykorzystanie opcjonalne) 12 zawieszek na lusterko informacja o wykonaniu serwisu dla klienta 8PE

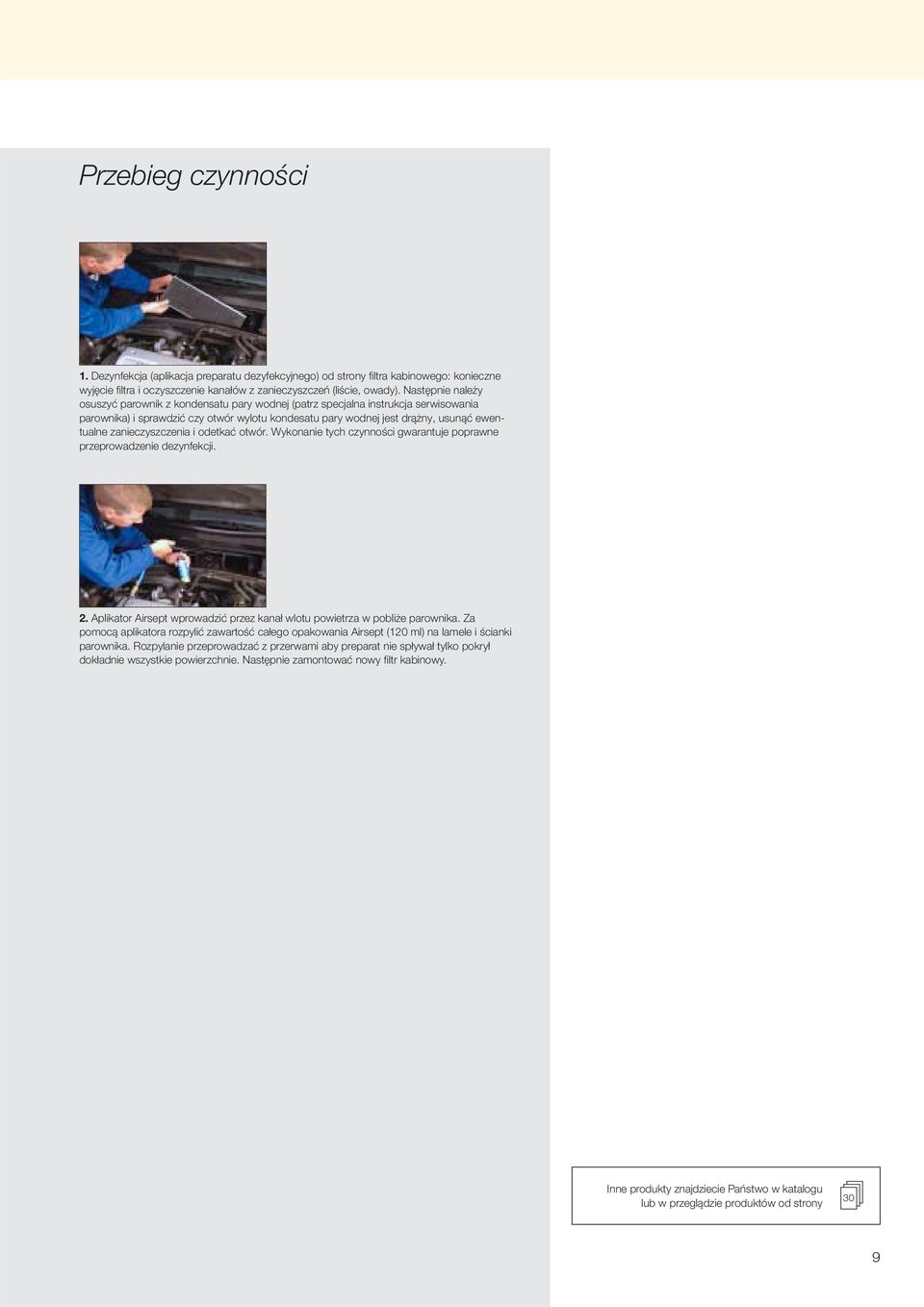

9 Przebieg czynności 1. Dezynfekcja (aplikacja preparatu dezyfekcyjnego) od strony fi ltra kabinowego: konieczne wyjęcie fi ltra i oczyszczenie kanałów z zanieczyszczeń (liście, owady). Następnie należy osuszyć parownik z kondensatu pary wodnej (patrz specjalna instrukcja serwisowania parownika) i sprawdzić czy otwór wylotu kondesatu pary wodnej jest drążny, usunąć ewentualne zanieczyszczenia i odetkać otwór. Wykonanie tych czynności gwarantuje poprawne przeprowadzenie dezynfekcji. 2. Aplikator Airsept wprowadzić przez kanał wlotu powietrza w pobliże parownika. Za pomocą aplikatora rozpylić zawartość całego opakowania Airsept (120 ml) na lamele i ścianki parownika. Rozpylanie przeprowadzać z przerwami aby preparat nie spływał tylko pokrył dokładnie wszystkie powierzchnie. Następnie zamontować nowy fi ltr kabinowy. Inne produkty znajdziecie Państwo w katalogu lub w przeglądzie produktów od strony 30 9

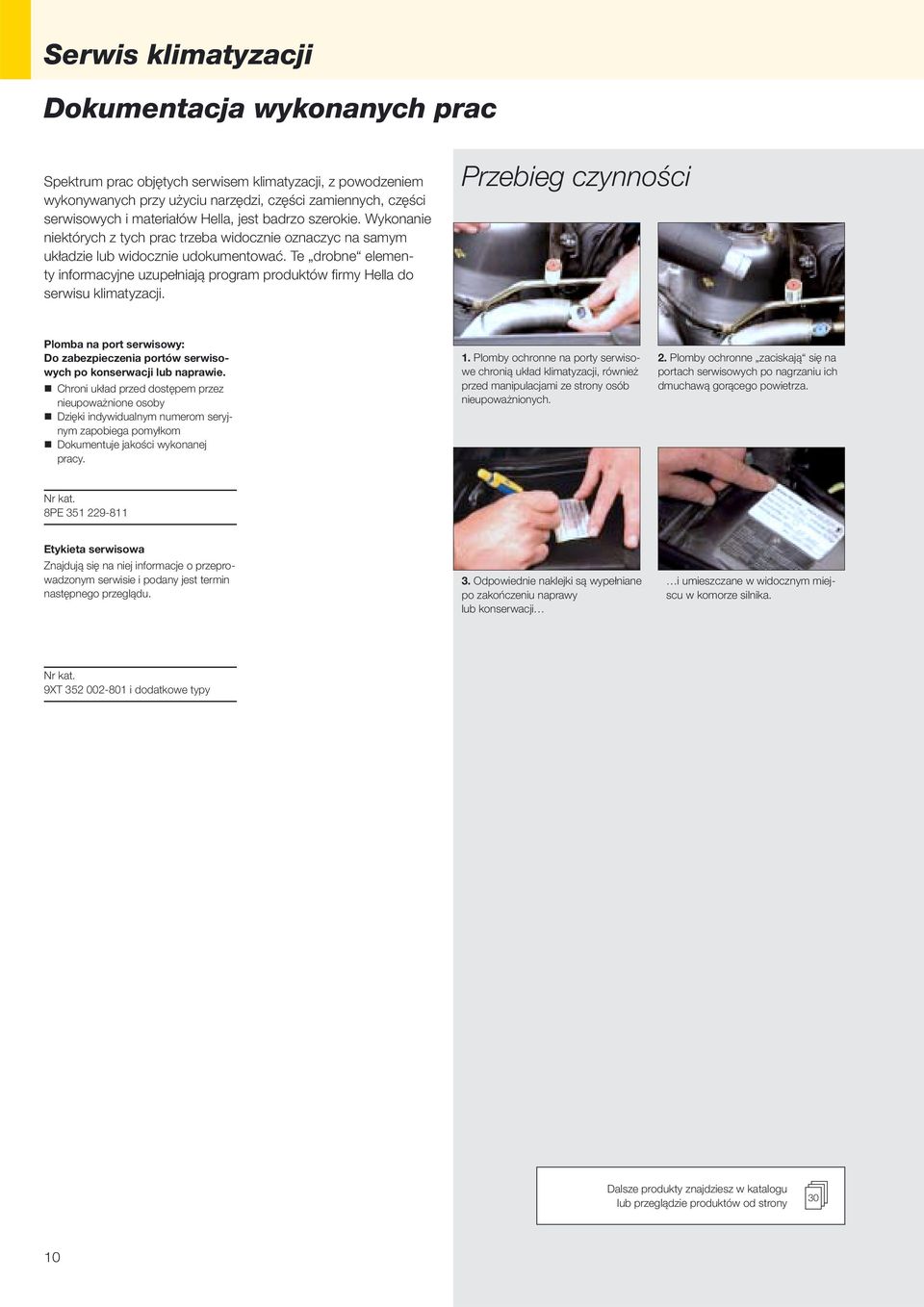

10 Serwis klimatyzacji Dokumentacja wykonanych prac Spektrum prac objętych serwisem klimatyzacji, z powodzeniem wykonywanych przy użyciu narzędzi, części zamiennych, części serwisowych i materiałów Hella, jest badrzo szerokie. Wykonanie niektórych z tych prac trzeba widocznie oznaczyc na samym układzie lub widocznie udokumentować. Te drobne elementy informacyjne uzupełniają program produktów fi rmy Hella do serwisu klimatyzacji. Przebieg czynności Plomba na port serwisowy: Do zabezpieczenia portów serwisowych po konserwacji lub naprawie. Chroni układ przed dostępem przez nieupoważnione osoby Dzięki indywidualnym numerom seryjnym zapobiega pomyłkom Dokumentuje jakości wykonanej pracy. 1. Plomby ochronne na porty serwisowe chronią układ klimatyzacji, również przed manipulacjami ze strony osób nieupoważnionych. 2. Plomby ochronne zaciskają się na portach serwisowych po nagrzaniu ich dmuchawą gorącego powietrza. 8PE Etykieta serwisowa Znajdują się na niej informacje o przeprowadzonym serwisie i podany jest termin następnego przeglądu. 3. Odpowiednie naklejki są wypełniane po zakończeniu naprawy lub konserwacji i umieszczane w widocznym miejscu w komorze silnika. 9XT i dodatkowe typy Dalsze produkty znajdziesz w katalogu lub przeglądzie produktów od strony 30 10

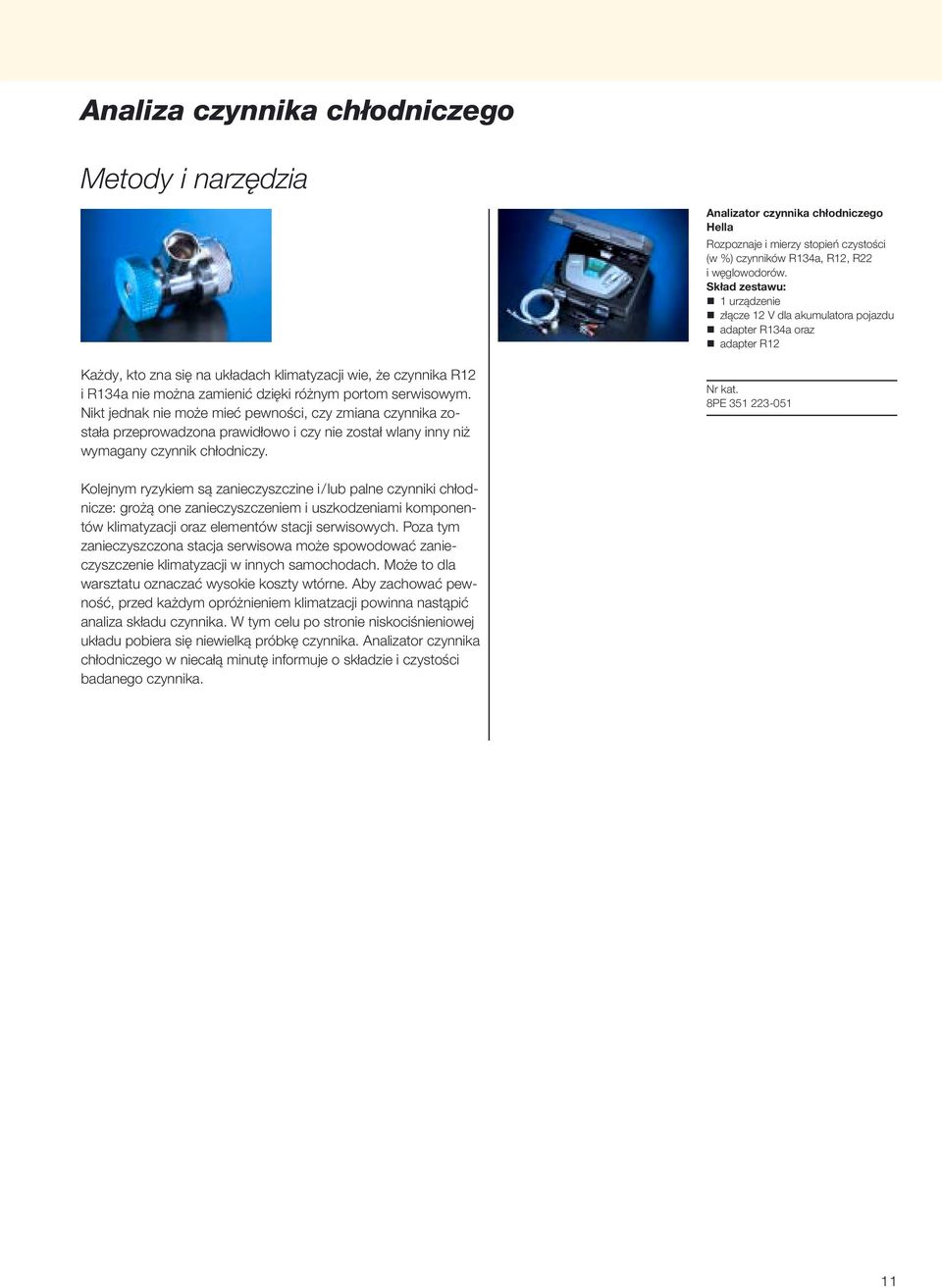

11 Analiza czynnika chłodniczego Metody i narzędzia Analizator czynnika chłodniczego Hella Rozpoznaje i mierzy stopień czystości (w %) czynników R134a, R12, R22 i węglowodorów. Skład zestawu: 1 urządzenie złącze 12 V dla akumulatora pojazdu adapter R134a oraz adapter R12 Każdy, kto zna się na układach klimatyzacji wie, że czynnika R12 i R134a nie można zamienić dzięki różnym portom serwisowym. Nikt jednak nie może mieć pewności, czy zmiana czynnika została przeprowadzona prawidłowo i czy nie został wlany inny niż wymagany czynnik chłodniczy. 8PE Kolejnym ryzykiem są zanieczyszczine i/ lub palne czynniki chłodnicze: grożą one zanieczyszczeniem i uszkodzeniami komponentów klimatyzacji oraz elementów stacji serwisowych. Poza tym zanieczyszczona stacja serwisowa może spowodować zanieczyszczenie klimatyzacji w innych samochodach. Może to dla warsztatu oznaczać wysokie koszty wtórne. Aby zachować pewność, przed każdym opróżnieniem klimatzacji powinna nastąpić analiza składu czynnika. W tym celu po stronie niskociśnieniowej układu pobiera się niewielką próbkę czynnika. Analizator czynnika chłodniczego w niecałą minutę informuje o składzie i czystości badanego czynnika. 11

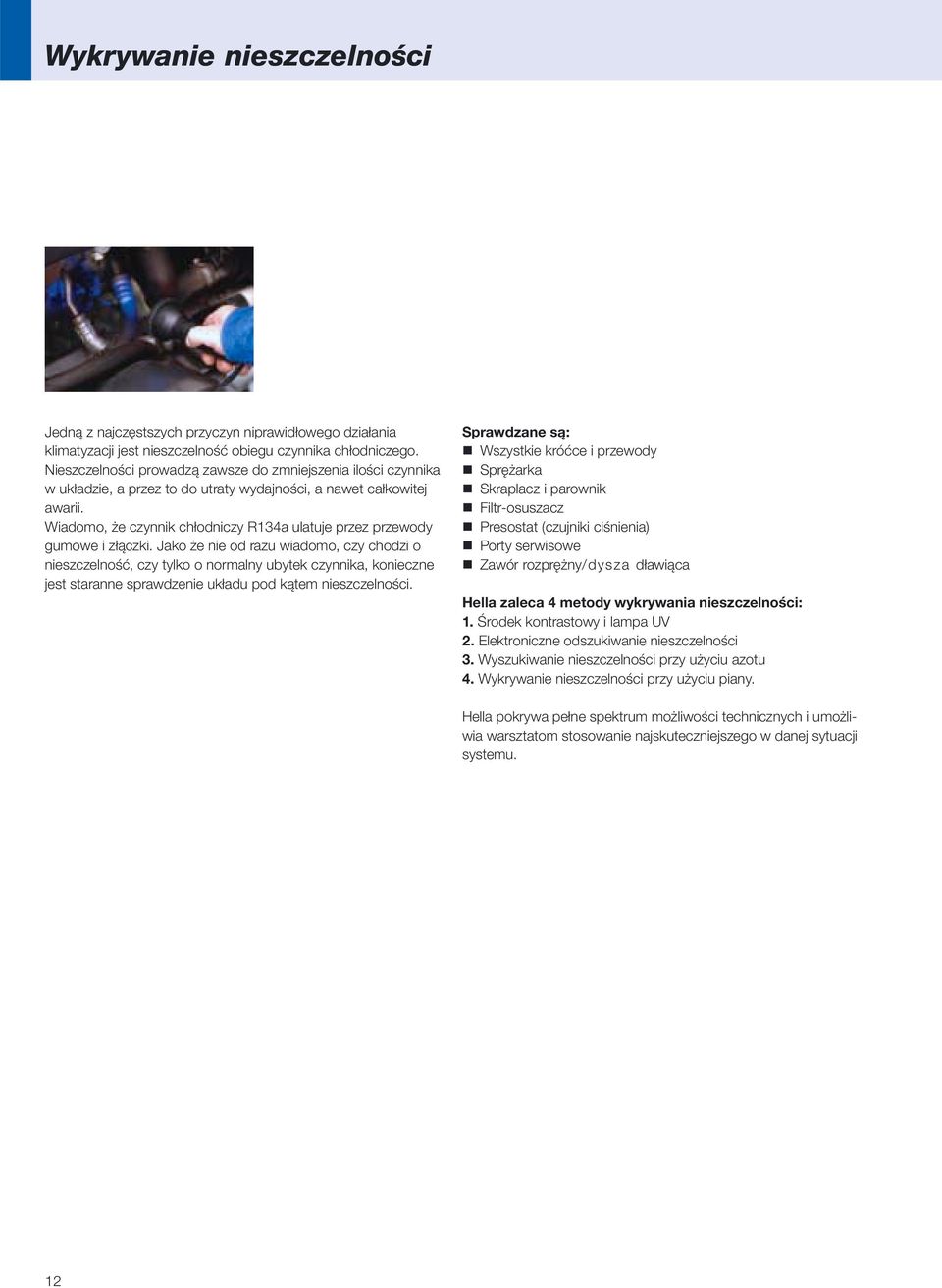

12 Wykrywanie nieszczelności Jedną z najczęstszych przyczyn niprawidłowego działania klimatyzacji jest nieszczelność obiegu czynnika chłodniczego. Nieszczelności prowadzą zawsze do zmniejszenia ilości czynnika w układzie, a przez to do utraty wydajności, a nawet całkowitej awarii. Wiadomo, że czynnik chłodniczy R134a ulatuje przez przewody gumowe i złączki. Jako że nie od razu wiadomo, czy chodzi o nieszczelność, czy tylko o normalny ubytek czynnika, konieczne jest staranne sprawdzenie układu pod kątem nieszczelności. Sprawdzane są: Wszystkie króćce i przewody Sprężarka Skraplacz i parownik Filtr-osuszacz Presostat (czujniki ciśnienia) Porty serwisowe Zawór rozprężny/dysza dławiąca Hella zaleca 4 metody wykrywania nieszczelności: 1. Środek kontrastowy i lampa UV 2. Elektroniczne odszukiwanie nieszczelności 3. Wyszukiwanie nieszczelności przy użyciu azotu 4. Wykrywanie nieszczelności przy użyciu piany. Hella pokrywa pełne spektrum możliwości technicznych i umożliwia warsztatom stosowanie najskuteczniejszego w danej sytuacji systemu. 12

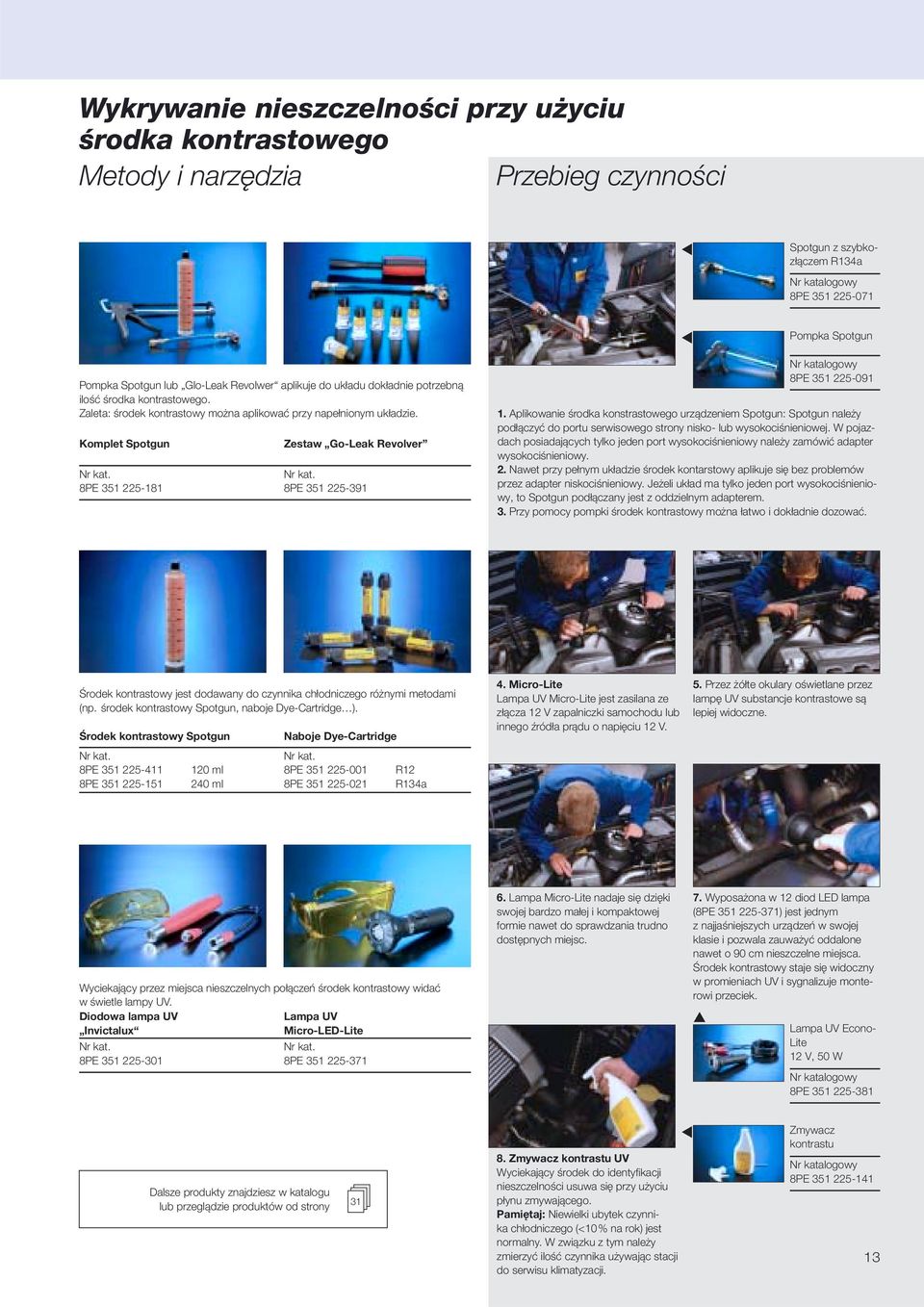

13 Wykrywanie nieszczelności przy użyciu środka kontrastowego Metody i narzędzia Przebieg czynności Spotgun z szybkozłączem R134a 8PE Pompka Spotgun Pompka Spotgun lub Glo-Leak Revolwer aplikuje do układu dokładnie potrzebną ilość środka kontrastowego. Zaleta: środek kontrastowy można aplikować przy napełnionym układzie. Komplet Spotgun 8PE Zestaw Go-Leak Revolver 8PE PE Aplikowanie środka konstrastowego urządzeniem Spotgun: Spotgun należy podłączyć do portu serwisowego strony nisko- lub wysokociśnieniowej. W pojazdach posiadających tylko jeden port wysokociśnieniowy należy zamówić adapter wysokociśnieniowy. 2. Nawet przy pełnym układzie środek kontarstowy aplikuje się bez problemów przez adapter niskociśnieniowy. Jeżeli układ ma tylko jeden port wysokociśnieniowy, to Spotgun podłączany jest z oddzielnym adapterem. 3. Przy pomocy pompki środek kontrastowy można łatwo i dokładnie dozować. Środek kontrastowy jest dodawany do czynnika chłodniczego różnymi metodami (np. środek kontrastowy Spotgun, naboje Dye-Cartridge ). Środek kontrastowy Spotgun 8PE ml 8PE ml Naboje Dye-Cartridge 8PE PE R12 R134a 4. Micro-Lite Lampa UV Micro-Lite jest zasilana ze złącza 12 V zapalniczki samochodu lub innego źródła prądu o napięciu 12 V. 5. Przez żółte okulary oświetlane przez lampę UV substancje kontrastowe są lepiej widoczne. Wyciekający przez miejsca nieszczelnych połączeń środek kontrastowy widać w świetle lampy UV. Diodowa lampa UV Lampa UV Invictalux Micro-LED-Lite 8PE PE Lampa Micro-Lite nadaje się dzięki swojej bardzo małej i kompaktowej formie nawet do sprawdzania trudno dostępnych miejsc. 7. Wyposażona w 12 diod LED lampa (8PE ) jest jednym z najjaśniejszych urządzeń w swojej klasie i pozwala zauważyć oddalone nawet o 90 cm nieszczelne miejsca. Środek kontrastowy staje się widoczny w promieniach UV i sygnalizuje monterowi przeciek. Lampa UV Econo- Lite 12 V, 50 W 8PE Dalsze produkty znajdziesz w katalogu lub przeglądzie produktów od strony Zmywacz kontrastu UV Wyciekający środek do identyfi kacji nieszczelności usuwa się przy użyciu płynu zmywającego. Pamiętaj: Niewielki ubytek czynnika chłodniczego (<10% na rok) jest normalny. W związku z tym należy zmierzyć ilość czynnika używając stacji do serwisu klimatyzacji. Zmywacz kontrastu 8PE

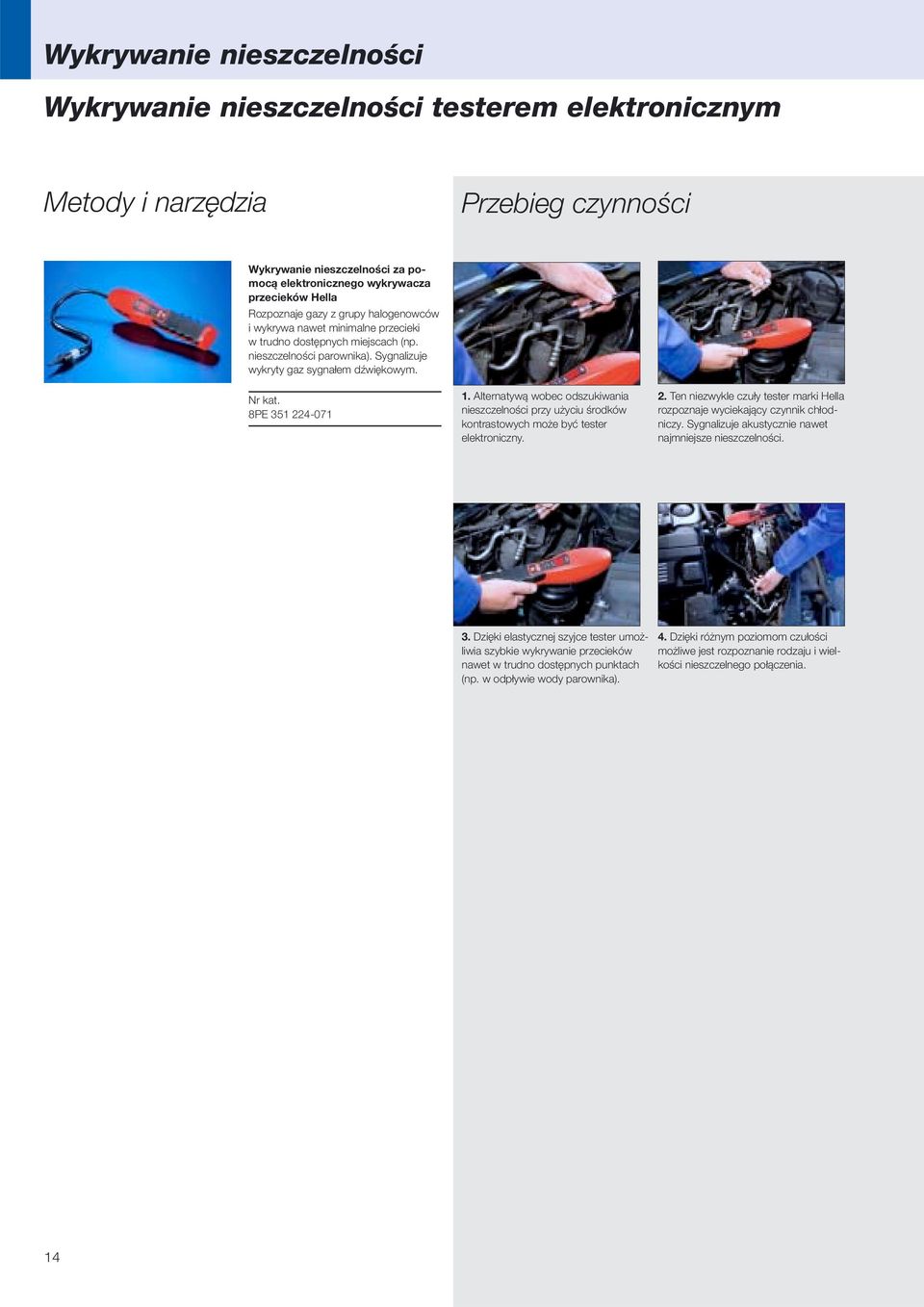

14 Wykrywanie nieszczelności Wykrywanie nieszczelności testerem elektronicznym Metody i narzędzia Przebieg czynności Wykrywanie nieszczelności za pomocą elektronicznego wykrywacza przecieków Hella Rozpoznaje gazy z grupy halogenowców i wykrywa nawet minimalne przecieki w trudno dostępnych miejscach (np. nieszczelności parownika). Sygnalizuje wykryty gaz sygnałem dźwiękowym. 8PE Alternatywą wobec odszukiwania nieszczelności przy użyciu środków kontrastowych może być tester elektroniczny. 2. Ten niezwykle czuły tester marki Hella rozpoznaje wyciekający czynnik chłodniczy. Sygnalizuje akustycznie nawet najmniejsze nieszczelności. 3. Dzięki elastycznej szyjce tester umożliwia szybkie wykrywanie przecieków nawet w trudno dostępnych punktach (np. w odpływie wody parownika). 4. Dzięki różnym poziomom czułości możliwe jest rozpoznanie rodzaju i wielkości nieszczelnego połączenia. 14

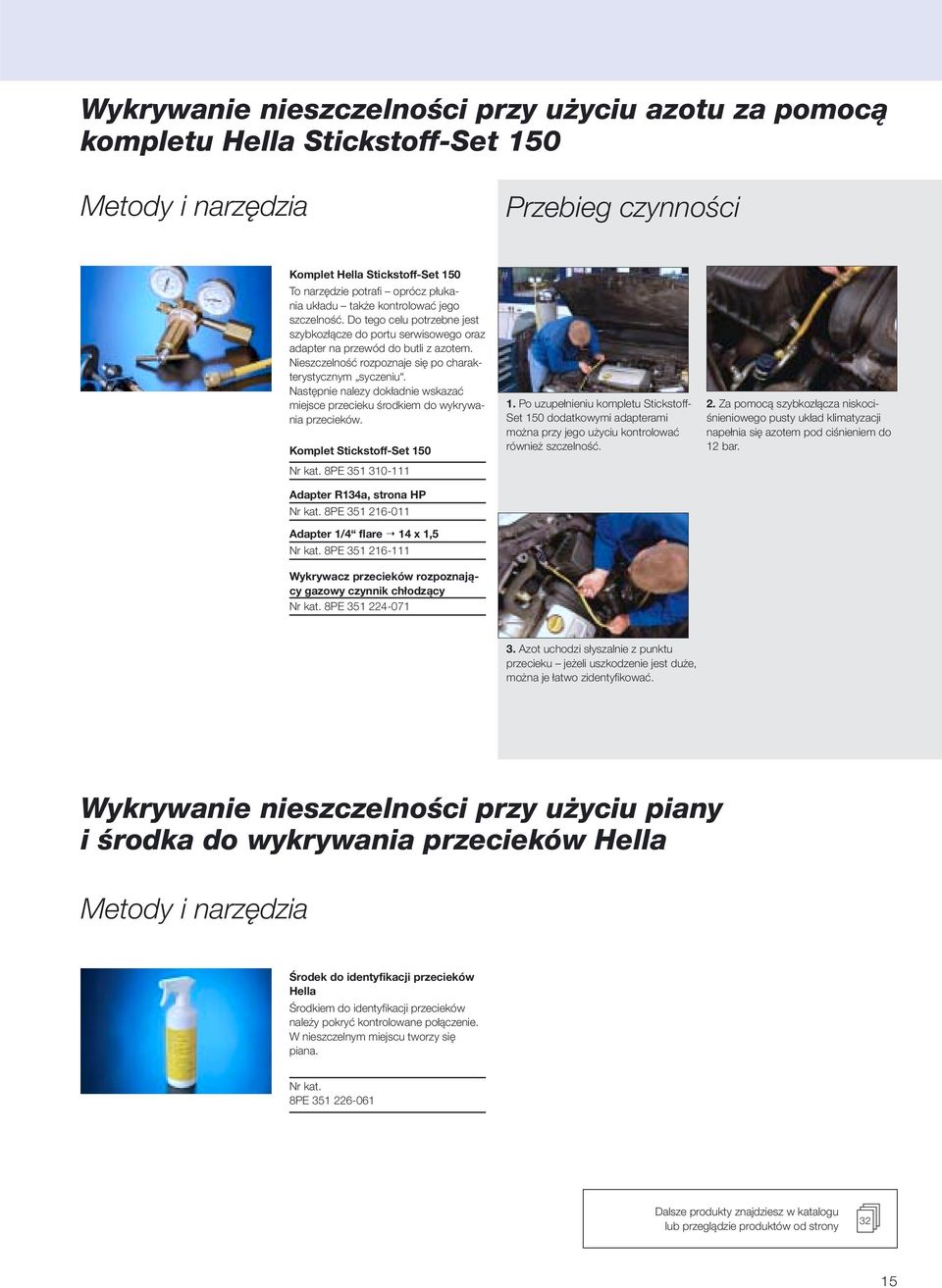

15 Wykrywanie nieszczelności przy użyciu azotu za pomocą kompletu Hella Stickstoff-Set 150 Metody i narzędzia Przebieg czynności Komplet Hella Stickstoff-Set 150 To narzędzie potrafi oprócz płukania układu także kontrolować jego szczelność. Do tego celu potrzebne jest szybkozłącze do portu serwisowego oraz adapter na przewód do butli z azotem. Nieszczelność rozpoznaje się po charakterystycznym syczeniu. Następnie nalezy dokładnie wskazać miejsce przecieku środkiem do wykrywania przecieków. Komplet Stickstoff-Set 150 8PE Adapter R134a, strona HP 8PE Adapter 1/4 flare 14 x 1,5 8PE Wykrywacz przecieków rozpoznający gazowy czynnik chłodzący 8PE Po uzupełnieniu kompletu Stickstoff- Set 150 dodatkowymi adapterami można przy jego użyciu kontrolować również szczelność. 2. Za pomocą szybkozłącza niskociśnieniowego pusty układ klimatyzacji napełnia się azotem pod ciśnieniem do 12 bar. 3. Azot uchodzi słyszalnie z punktu przecieku jeżeli uszkodzenie jest duże, można je łatwo zidentyfi kować. Wykrywanie nieszczelności przy użyciu piany i środka do wykrywania przecieków Hella Metody i narzędzia Środek do identyfikacji przecieków Hella Środkiem do identyfi kacji przecieków należy pokryć kontrolowane połączenie. W nieszczelnym miejscu tworzy się piana. 8PE Dalsze produkty znajdziesz w katalogu lub przeglądzie produktów od strony 32 15

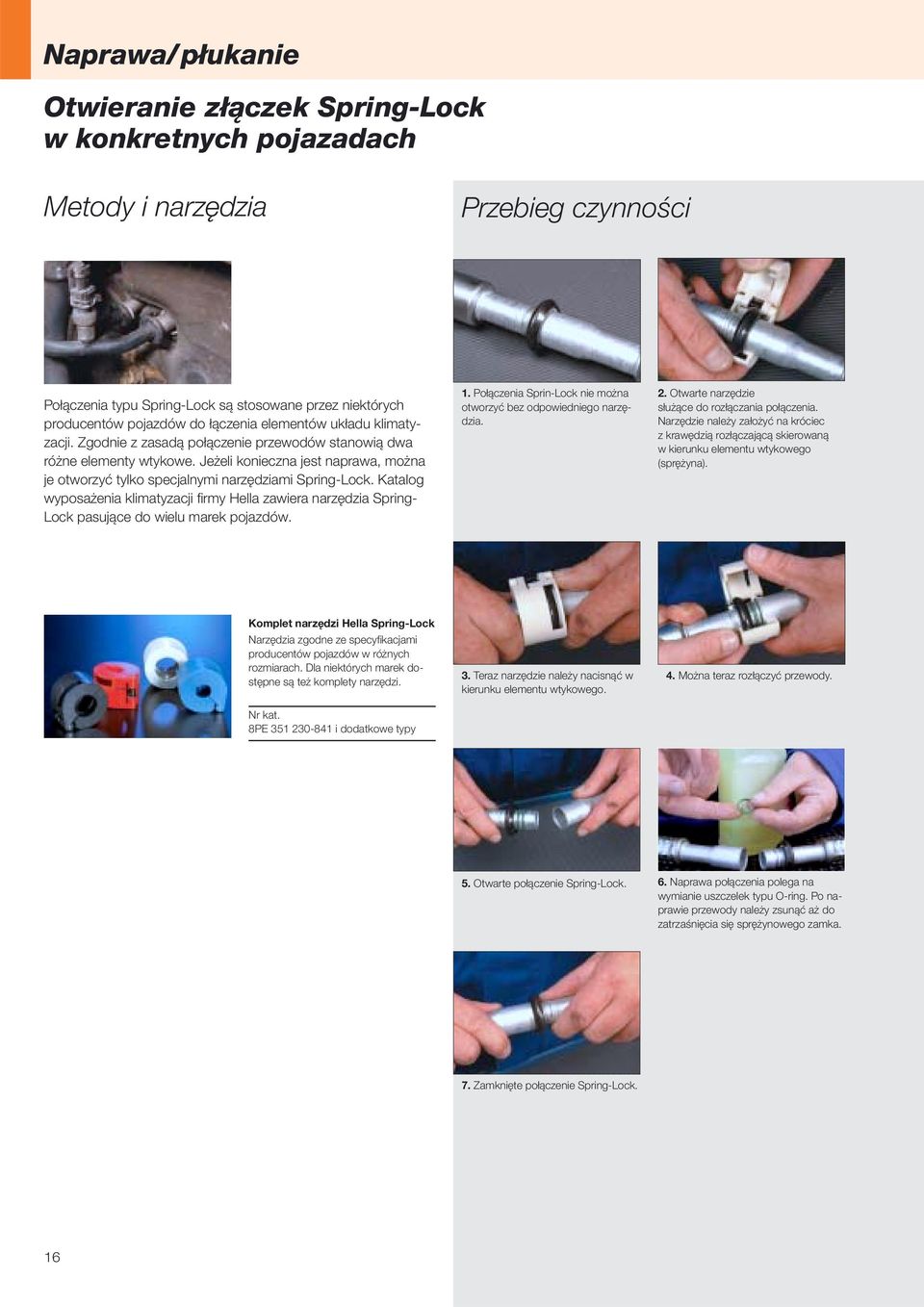

16 Naprawa/płukanie Otwieranie złączek Spring-Lock w konkretnych pojazadach Metody i narzędzia Przebieg czynności Połączenia typu Spring-Lock są stosowane przez niektórych producentów pojazdów do łączenia elementów układu klimatyzacji. Zgodnie z zasadą połączenie przewodów stanowią dwa różne elementy wtykowe. Jeżeli konieczna jest naprawa, można je otworzyć tylko specjalnymi narzędziami Spring-Lock. Katalog wyposażenia klimatyzacji fi rmy Hella zawiera narzędzia Spring- Lock pasujące do wielu marek pojazdów. 1. Połączenia Sprin-Lock nie można otworzyć bez odpowiedniego narzędzia. 2. Otwarte narzędzie służące do rozłączania połączenia. Narzędzie należy założyć na króciec z krawędzią rozłączającą skierowaną w kierunku elementu wtykowego (sprężyna). Komplet narzędzi Hella Spring-Lock Narzędzia zgodne ze specyfi kacjami producentów pojazdów w różnych rozmiarach. Dla niektórych marek dostępne są też komplety narzędzi. 8PE i dodatkowe typy 3. Teraz narzędzie należy nacisnąć w kierunku elementu wtykowego. 4. Można teraz rozłączyć przewody. 5. Otwarte połączenie Spring-Lock. 6. Naprawa połączenia polega na wymianie uszczelek typu O-ring. Po naprawie przewody należy zsunąć aż do zatrzaśnięcia się sprężynowego zamka. 7. Zamknięte połączenie Spring-Lock. 16

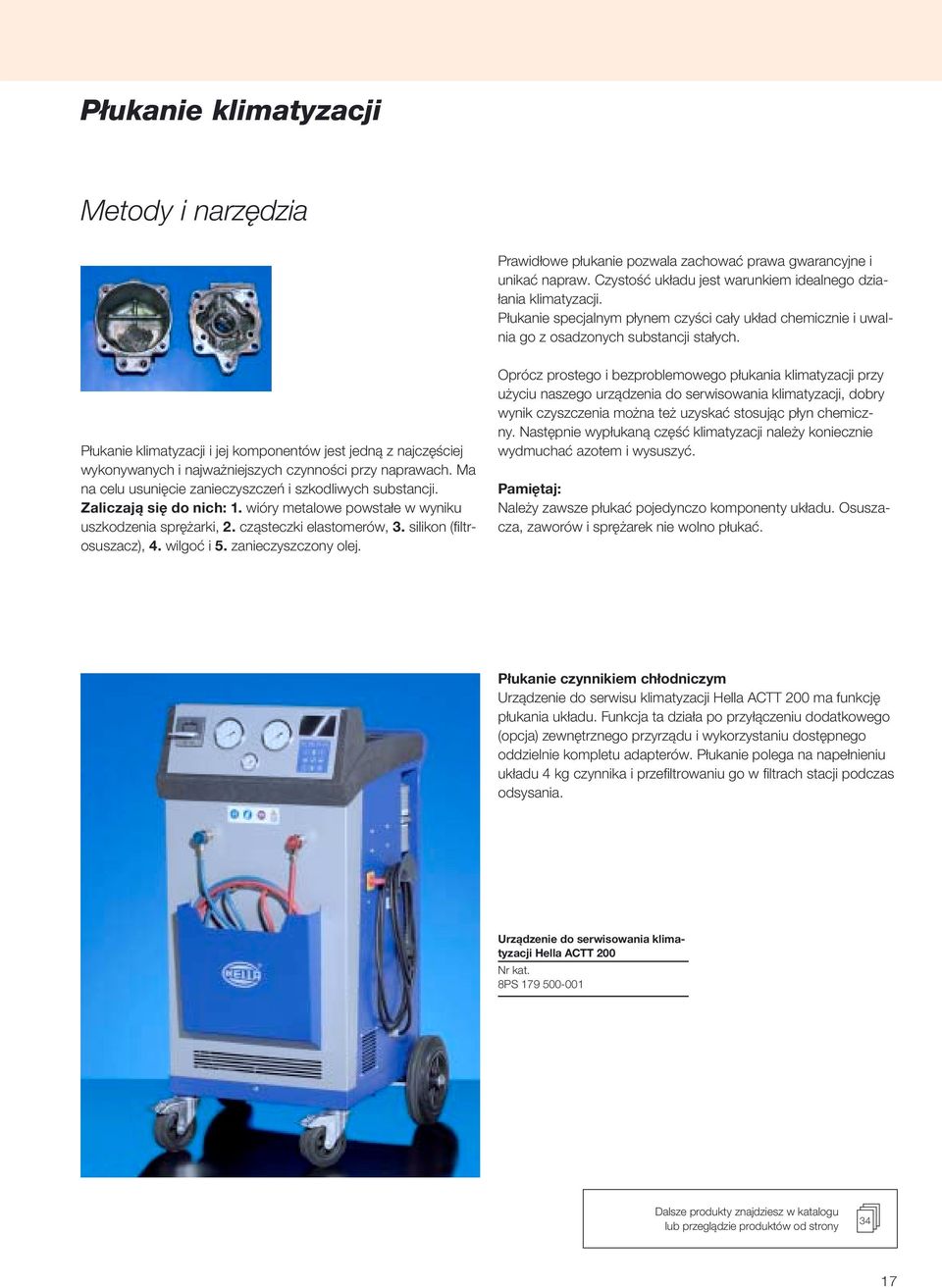

17 Płukanie klimatyzacji Metody i narzędzia Prawidłowe płukanie pozwala zachować prawa gwarancyjne i unikać napraw. Czystość układu jest warunkiem idealnego działania klimatyzacji. Płukanie specjalnym płynem czyści cały układ chemicznie i uwalnia go z osadzonych substancji stałych. Płukanie klimatyzacji i jej komponentów jest jedną z najczęściej wykonywanych i najważniejszych czynności przy naprawach. Ma na celu usunięcie zanieczyszczeń i szkodliwych substancji. Zaliczają się do nich: 1. wióry metalowe powstałe w wyniku uszkodzenia sprężarki, 2. cząsteczki elastomerów, 3. silikon (fi ltrosuszacz), 4. wilgoć i 5. zanieczyszczony olej. Oprócz prostego i bezproblemowego płukania klimatyzacji przy użyciu naszego urządzenia do serwisowania klimatyzacji, dobry wynik czyszczenia można też uzyskać stosując płyn chemiczny. Następnie wypłukaną część klimatyzacji należy koniecznie wydmuchać azotem i wysuszyć. Pamiętaj: Należy zawsze płukać pojedynczo komponenty układu. Osuszacza, zaworów i sprężarek nie wolno płukać. Płukanie czynnikiem chłodniczym Urządzenie do serwisu klimatyzacji Hella ACTT 200 ma funkcję płukania układu. Funkcja ta działa po przyłączeniu dodatkowego (opcja) zewnętrznego przyrządu i wykorzystaniu dostępnego oddzielnie kompletu adapterów. Płukanie polega na napełnieniu układu 4 kg czynnika i przefi ltrowaniu go w fi ltrach stacji podczas odsysania. Urządzenie do serwisowania klimatyzacji Hella ACTT 200 8PS Dalsze produkty znajdziesz w katalogu lub przeglądzie produktów od strony 34 17

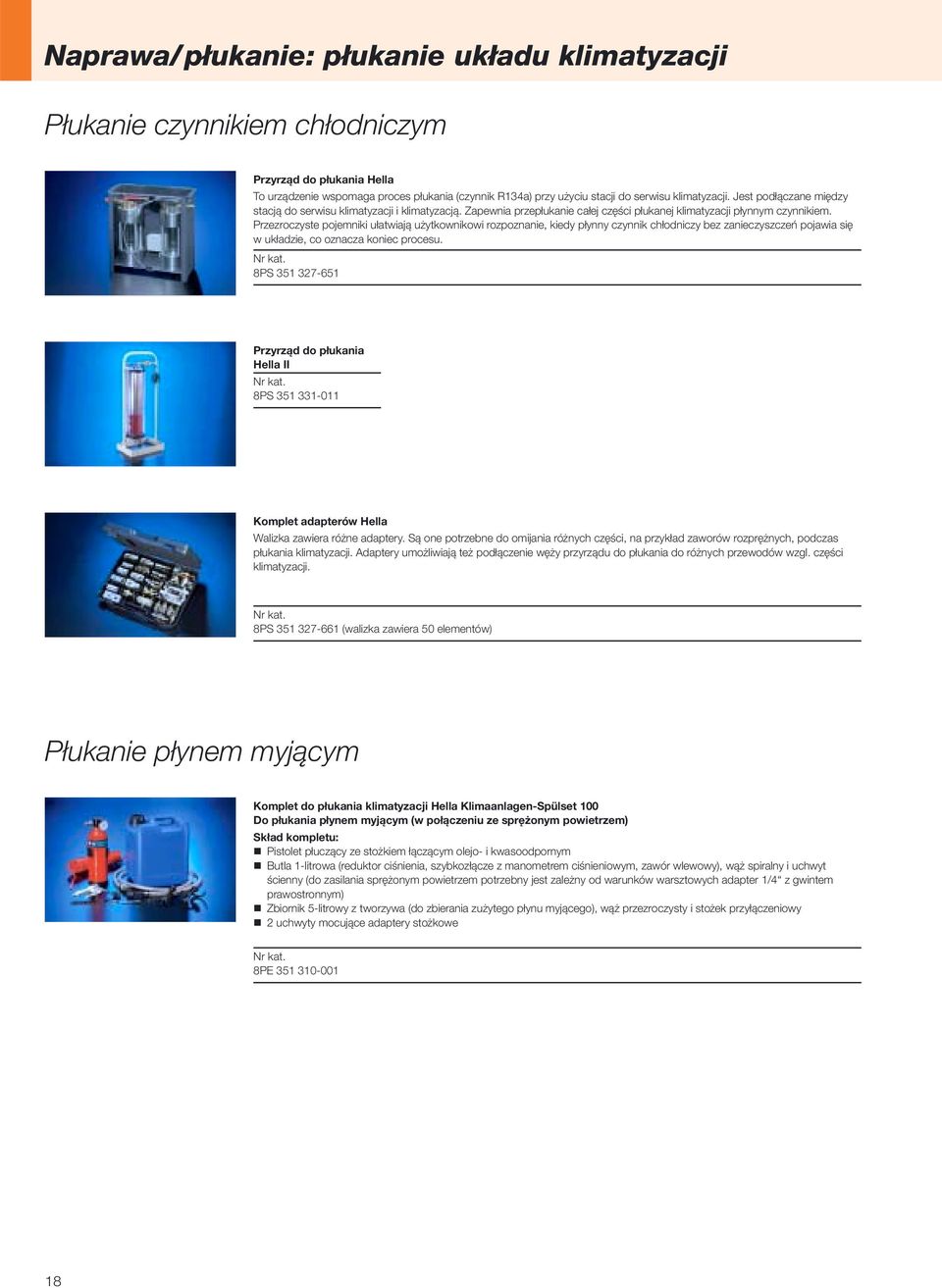

18 Naprawa/płukanie: płukanie układu klimatyzacji Płukanie czynnikiem chłodniczym Przyrząd do płukania Hella To urządzenie wspomaga proces płukania (czynnik R134a) przy użyciu stacji do serwisu klimatyzacji. Jest podłączane między stacją do serwisu klimatyzacji i klimatyzacją. Zapewnia przepłukanie całej części płukanej klimatyzacji płynnym czynnikiem. Przezroczyste pojemniki ułatwiają użytkownikowi rozpoznanie, kiedy płynny czynnik chłodniczy bez zanieczyszczeń pojawia się w układzie, co oznacza koniec procesu. 8PS Przyrząd do płukania Hella II 8PS Komplet adapterów Hella Walizka zawiera różne adaptery. Są one potrzebne do omijania różnych części, na przykład zaworów rozprężnych, podczas płukania klimatyzacji. Adaptery umożliwiają też podłączenie węży przyrządu do płukania do różnych przewodów wzgl. części klimatyzacji. 8PS (walizka zawiera 50 elementów) Płukanie płynem myjącym Komplet do płukania klimatyzacji Hella Klimaanlagen-Spülset 100 Do płukania płynem myjącym (w połączeniu ze sprężonym powietrzem) Skład kompletu: Pistolet płuczący ze stożkiem łączącym olejo- i kwasoodpornym Butla 1-litrowa (reduktor ciśnienia, szybkozłącze z manometrem ciśnieniowym, zawór wlewowy), wąż spiralny i uchwyt ścienny (do zasilania sprężonym powietrzem potrzebny jest zależny od warunków warsztowych adapter 1/4 z gwintem prawostronnym) Zbiornik 5-litrowy z tworzywa (do zbierania zużytego płynu myjącego), wąż przezroczysty i stożek przyłączeniowy 2 uchwyty mocujące adaptery stożkowe 8PE

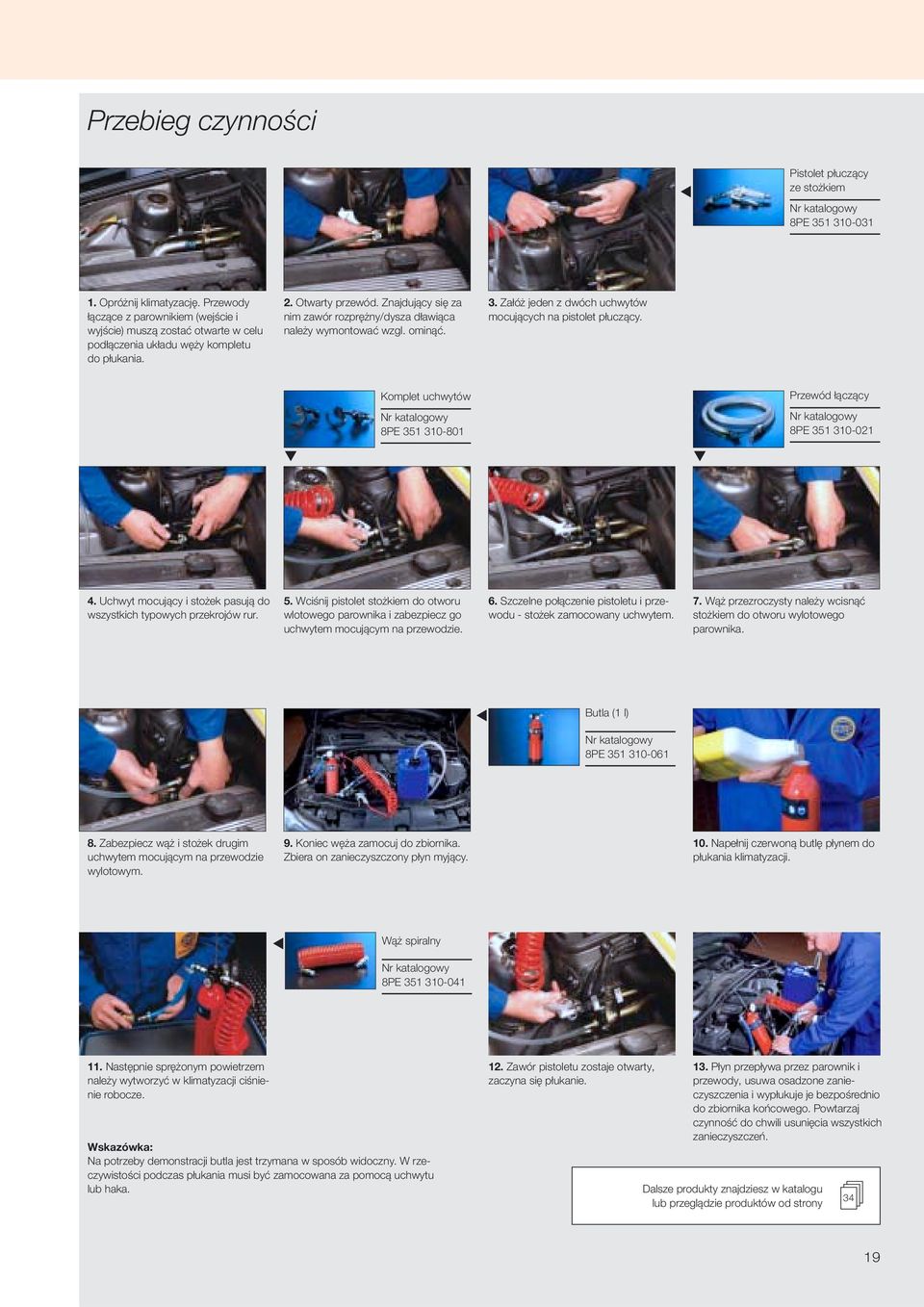

19 Przebieg czynności Pistolet płuczący ze stożkiem 8PE Opróżnij klimatyzację. Przewody łączące z parownikiem (wejście i wyjście) muszą zostać otwarte w celu podłączenia układu węży kompletu do płukania. 2. Otwarty przewód. Znajdujący się za nim zawór rozprężny/dysza dławiąca należy wymontować wzgl. ominąć. 3. Załóż jeden z dwóch uchwytów mocujących na pistolet płuczący. Komplet uchwytów Przewód łączący 8PE PE Uchwyt mocujący i stożek pasują do wszystkich typowych przekrojów rur. 5. Wciśnij pistolet stożkiem do otworu wlotowego parownika i zabezpiecz go uchwytem mocującym na przewodzie. 6. Szczelne połączenie pistoletu i przewodu - stożek zamocowany uchwytem. 7. Wąż przezroczysty należy wcisnąć stożkiem do otworu wylotowego parownika. Butla (1 l) 8PE Zabezpiecz wąż i stożek drugim uchwytem mocującym na przewodzie wylotowym. 9. Koniec węża zamocuj do zbiornika. Zbiera on zanieczyszczony płyn myjący. 10. Napełnij czerwoną butlę płynem do płukania klimatyzacji. Wąż spiralny 8PE Następnie sprężonym powietrzem należy wytworzyć w klimatyzacji ciśnienie robocze. Wskazówka: Na potrzeby demonstracji butla jest trzymana w sposób widoczny. W rzeczywistości podczas płukania musi być zamocowana za pomocą uchwytu lub haka. 12. Zawór pistoletu zostaje otwarty, zaczyna się płukanie. 13. Płyn przepływa przez parownik i przewody, usuwa osadzone zanieczyszczenia i wypłukuje je bezpośrednio do zbiornika końcowego. Powtarzaj czynność do chwili usunięcia wszystkich zanieczyszczeń. Dalsze produkty znajdziesz w katalogu lub przeglądzie produktów od strony 34 19

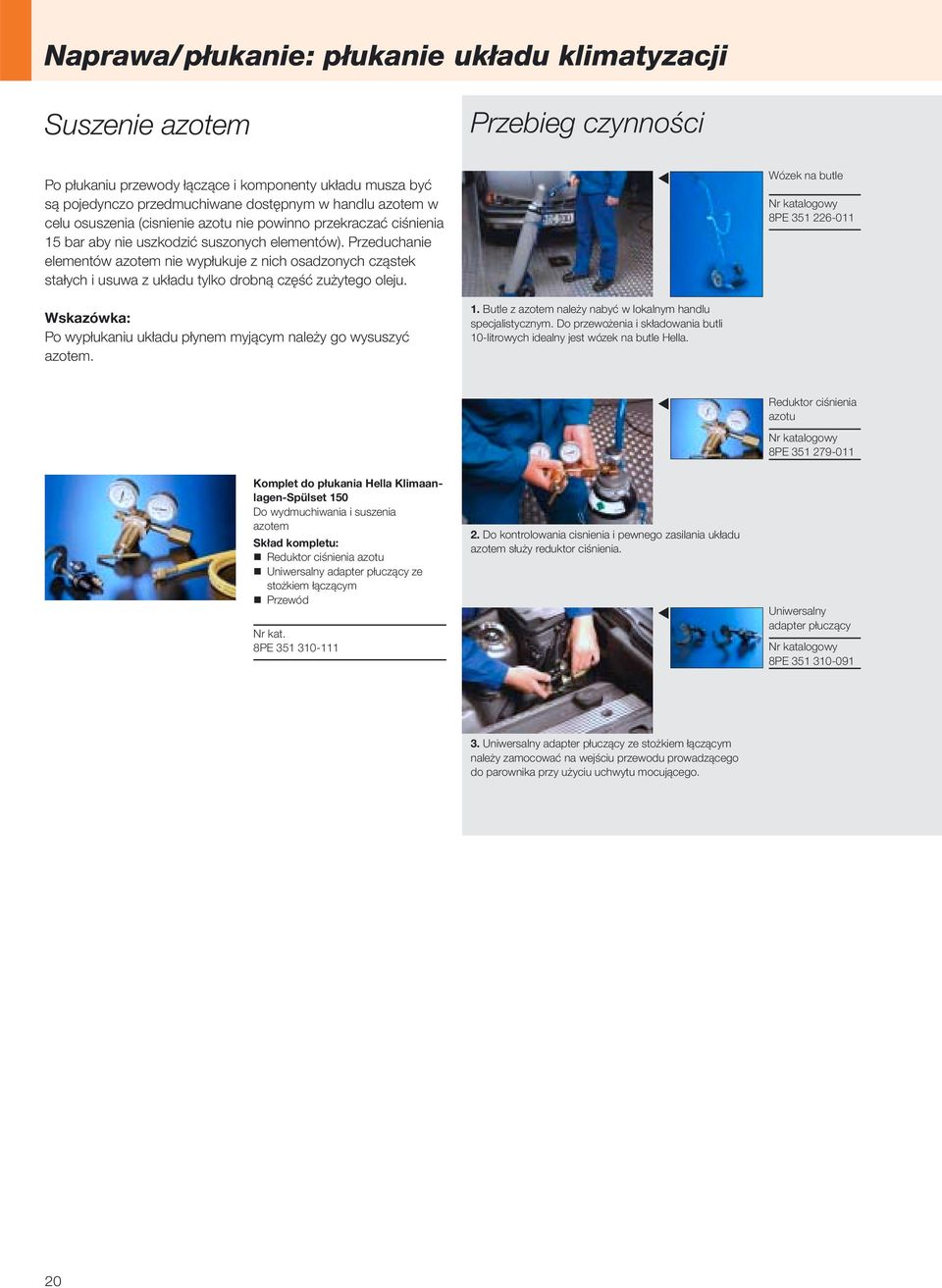

20 Naprawa/płukanie: płukanie układu klimatyzacji Suszenie azotem Przebieg czynności Po płukaniu przewody łączące i komponenty układu musza być są pojedynczo przedmuchiwane dostępnym w handlu azotem w celu osuszenia (cisnienie azotu nie powinno przekraczać ciśnienia 15 bar aby nie uszkodzić suszonych elementów). Przeduchanie elementów azotem nie wypłukuje z nich osadzonych cząstek stałych i usuwa z układu tylko drobną część zużytego oleju. Wskazówka: Po wypłukaniu układu płynem myjącym należy go wysuszyć azotem. 1. Butle z azotem należy nabyć w lokalnym handlu specjalistycznym. Do przewożenia i składowania butli 10-litrowych idealny jest wózek na butle Hella. Wózek na butle 8PE Reduktor ciśnienia azotu 8PE Komplet do płukania Hella Klimaanlagen-Spülset 150 Do wydmuchiwania i suszenia azotem Skład kompletu: Reduktor ciśnienia azotu Uniwersalny adapter płuczący ze stożkiem łączącym Przewód 8PE Do kontrolowania cisnienia i pewnego zasilania układu azotem służy reduktor ciśnienia. Uniwersalny adapter płuczący 8PE Uniwersalny adapter płuczący ze stożkiem łączącym należy zamocować na wejściu przewodu prowadzącego do parownika przy użyciu uchwytu mocującego. 20

21 4. Przewód należy przykręcić do adaptera uniwersalnego. 5. Reduktor ciśnienia azotu, przewód i uniwersalny adapter płuczący są ze sobą połączone można zacząć osuszanie. Przewód (1,8 m) 8PE Ostrożnie otwórz kurek przewodu, azot przepływa przez przewody parownika do wylotu układu. 7. Resztki płynu myjącego i brudu należy wyłapać na wylocie układu szmatką. 8. Czynność należy powtarzać tak długo, aż urządzenie zostanie oczyszczone z wszystkich resztek i pozostałości. Ochrona sprężarki Sita fi ltrujące chronią sprężarkę przed uszkodzeniem przez takie zanieczyszczenia jak wióry itd. Sita fi ltrujące są wbudowane w przewód ssący przed sprężarką. Sita filtrujące sprężarki 8PE Dalsze produkty znajdziesz w katalogu lub przeglądzie produktów od strony 34 21

22 Naprawa/płukanie Naprawa przewodów rurowych Metody i narzędzia Walizka serwisowa Hella LOKRING Komplet narzędzi ręcznych do jedno- i dwustronnych złączy LOKRINGo średnicy zewnętrznej do 19 mm. Wytrzymała walizka stalowa z wymiennymi systemowymi szufl adkami z tworzywa. LOKRING to szybka i bardzo zyskowna metoda naprawy. Zamiast przy uszkodzeniach rur zamawiać kompletny i drogi układ przewodów i czekać na jego dostawę, problem można usunąć na miejscu często nawet bez rozmontowania układue. Zasada LOKRING sprawdziła się w technice klimatyzacyjnej i chłodniczej. Wyróżnia się ona dziewięcioma zaletami: Łatwy i szybki montaż Nierozerwalne, hermetyczne uszczelnienia typu metal-metal Pewne łączenie rur z różnych materiałów Nie wymaga specjalnego przygotowywania rur Łatwe w użyciu narzędzia montażowe Dopuszcza duże tolerancje wymiarów Nie tworzy karbów w okolicy montażu Nie wymaga spawania, lutowania i gwintowania Przyjazna dla środowiska, bezpieczna technika połączeniowa. LOKRING jest tak szczelny, że nie dochodzi do spadków ciśnienia i żadnych redukcji prędkości przepływu. Zawartość walizki: Obcęgi ręczne z 2 sworzniami 5 szczęk do przewodów o różnych średnicach od 8 do 19 mm Płyn uszczelniający LOKPREP 65 G 8 złączy LOKRING do montażu na rurach 8 złączy LOKRING do montażu na wężach gumowych Adapter do montażu przewodów aluminiowych na wężach gumowych 8PE W celu dodatkowego zabezpieczenia powierzchnie końców rur zostały posmarowane cieczą uszczelniającą LOKPREP. System jest trwale szczelny w miejscach łączenia elementami LOKRING. Połączenia rurowe są przystosowane do maksymalnego ciśnienia znamionowego 50 bar i ciśnienia kontrolnego 200 bar. Można je stosować w zakresie temperatur od 50 C do +150 C. 22

23 Przebieg czynności Przecinak do rur 8PE Uszkodzone miejsce jest wycinane przecinakiem do rur. Ze względu na wióry nie należy używać do przecinania piłki! 2. Długość cięcia musi być identyczna ze stosowanymi złączkami. W razie potrzeby przewód można przedłużyć przez odpowiednie segmenty i dodatkowe złączki. 3. Z obu końców rury należy usunąć zadziory. LOKPREP 65 G 8PE Uwolnione od zadziorów miejsca należy oczyświć i odtłuścić. 5. Aby zapewnić idealne uszczelnienie, na końce rur należy nanieść LOCK- PREP. 6. Odpowiednią kształtkę LOKRING należy nasunąć do oporu na koniec rury. Ręczne cęgi montażowe LOKRING 8PE Specjalnie w tym celu zaprojektowanymi obcęgami montażowymi należy teraz połączyć kształtkę LOKRING i koniec rury. 8. Czynność powtarza się dla drugiego połączenia. 9. Zaciśnieta kształtka - trwałe połączenie. Przewód jest naprawiony. Szczęka montażowa LOKRING MB 8 EVP 8PE i dalsze typy 10. Istnieje też możliwość połączenia rury z wężem. Potrzebne jest do tego złącze LOKRING. 11. Przy użyciu systemu LOKRING można też niedrogo naprawiać wszystkie typowe rodzaje przewodów. 12. Prawidłowy sposób zaciskania złącza wężowego opisany jest w podrozdziale Zaciskacz. Dalsze produkty znajdziesz w katalogu lub przeglądzie produktów od strony 35 23

24 Naprawa/płukanie Naprawa przewodów elastycznych Metody i narzędzia Komplet zaciskowy Hella Komplet w poręcznej walizce z wkładką piankową Komplet narzędzi ręcznych do zaciskania końcówek na przewodach elastycznych. Zestaw wymiennych wkładek do zaciskania końcówek na przewodach o różnych średnicach. Zaciskarka umożliwia szybkie i pewne łączenie przewodów elastycznych i kształtek. Jest to idealny system zaciskowy do zastosowań stacjonarnych i mobilnych. Dostarczona ręczna pompa hydrauliczna wytwarza wymagane ciśnienie pozwalajace zaciskać wszystkie dostępne i stosowane w klimatyzcji przewody i kształtki. Naprawy przewodów elastycznych można dzięki temu często przeprowadzać w zamontowanym układzie. Podobnie jak system LOKRING, również system zaciskowy pozwala oszczędzać na czasie przy naprawach/pracach konserwacyjnych i redukować koszty części zamiennych. To inwestycja, która szybko się opłaci. Zawartość walizki: Zaciskarka z ręczną pompką hydrauliczną 4 matryce zaciskowe dla węży o standardowych wymiarach 2 matryce zaciskowe dla węży o zredukowanym przekroju Suwmiarka plastikowa Olej do smarowania matryc zaciskowych 8PE Komplet zaciskowy Hella Komplet jak wyżej, ale bez ręcznej pompy hydraulicznej (wkład imadłowy). 8PE

25 Przebieg czynności Przecinak do węży 8PE Naderwany wąż należy wyciąć przecinakiem do węży. 2. Potrzebną kształtkę należy wybrać na podstawie aktualnego katalogu wyposażenia klimatyzacji Hella. 3. Końcówkę zaciskową nasuwa się na końcówkę węża. Należy uwzględnić długość przewodu do komponentu. Na tym etapie wąż można jeszcze przedłużyć dodatkowymi kształtkami. Ręczna pompa hydrauliczna 8PE Wyjmij z kompletu narzędzi odpowiadającą rozmiarowi węża wzgl. końcówki matrycę obciskową. 5. Przed każdym zaciśnięciem matryce zaciskowe należy posmarować - z obu stron - olejem! 6. Ręczna pompa hydrauliczna umożliwia wykonanie naprawy bezpośrednio w pojeździe. Pozwala to zmniejszyć koszty montażu i różne koszty dodatkowe. Matryce zaciskowe 8PE i dalsze typy 7. Narzędzie zaciskowe należy założyć na zaciskaną kształtkę. 8. Uważaj, by wąż był do oporu wsunięty do kształtki. 9. Przy użyciu ręcznej pompy hydraulicznej narzędzie zaciskowe należy teraz do oporu zamknąć. Pożyteczna rada: Po montażu szczelność przwodu należy sprawdzić przy użyciu azotu. 10. Powstaje w ten sposób absolutnie trwałe i szczelne połączenie między wężem i kształtką. Dalsze produkty znajdziesz w katalogu lub przeglądzie produktów od strony 35 25

26 Chłodzenie silnika Kontrola szczelności napełnianie układu chłodzenia silnika Metody i narzędzia Komplet Hella Airlift Usuwa pęcherzyki powietrza, rozpoznaje problemy ze szczelnością, umożliwia łatwe i szybkie napełnienie układu chłodzenia. Komplet w walizce z tworzywa sztucznego. Przy niektórych naprawach klimatyzacji konieczne jest m. in. opróżnienie układu chłodzenia silnika. Airlift łączy w sobie dwie funkcje: 1. Odpowietrzanie i napełnianie całego układu chłodzenia silnika. 2. Kontrola szczelności układu. Zawartość walizki: Airlift z manometrem i zaworem regulacyjnym Manometr Króciec sprężonego powietrza Przewód wlewowy 5 gumowych adapterów na króciec wlewowy 8PE

27 Przebieg czynności Gumowy adapter na króciec wlewowy 1,36 (35,54 mm) 9GR i dodatkowe typy 1. Odpowietrzenie: króciec sprężonego powietrza należy połączyć pasującym adapterem z warsztatowym systemem zasilania sprężonym powietrzem. 2. Teraz należy dobrać pasujący do pojazdu adapter z kompletu Airlift. Adapter ten zakłada się na manometr. 3. System Airlift z manometrem i zaworem regulacyjnym należy szczelnie założyć na zbiornik płynu chłodzącego wzgl. króciec chłodnicy. Manometr 8PE Teraz należy podłączyć sprężone powietrze. Sprężone powietrze wytwarza w układzie podciśnienie. 5. Otwórz zawór, obserwując manometr. Jeżeli wskazanie osiągnie wartość 25, to w układzie chłodzenia występuje dostateczne podciśnienie. Teraz należy zakręcić zawór. 6. Kontrola szczelności: wskazówka musi się zatrzymać na ok. 20 sekund na wartości 25. Złącze sprężonego powietrza 8PE Przewód wlewowy 8PE Teraz należy odłączyć sprężone powietrze. 8. Napełnienie: zamknij przewód wlewowy. Wcześniej została przygotowana mieszanina wody i środka przeciwzamarzaniu. 9. Otwórz oba zawory przewodu wlewowego, układ napełni się jednorazowo w wyniku działania występującego w nim podciśnienia bez zasysania powietrza. Dalsze produkty znajdziesz w katalogu lub przeglądzie produktów od strony 37 27

28 Pakiety do obsługi klimatyzacji Pakiety narzędziowe Hella do profesjonalnego serwisu klimatyzacji Pakiet startowy Cyfrowy termometr ręczny 8PE Do pomiaru temperatury w dyszach wylotowych powietrza. Lampa UV do wykrywania nieszczelności Invictalux, komplet Rewolwer Glo-Leak zestaw startowy z 6 dawkami kontrastu 8PE Uchwyt, szyjka, lampa LED, baterie, okulary chroniące przed promieniowaniem UV Pozwala widzieć wyciekający środek kontrastowy. 8PE jednorazowych buteleczek 1,5 ml Wykrywa przecieki w układzie klimatyzacji. Klucz zaworowy 8PE Klucz do demontażu, montażu zaworów Schradera. Rękawice ochronne 8XX Chronią przed czynnikiem chłodniczym i środkami kontrastowymi. Olej PAO AA1 butelka 1 litr Airsept Aerosol (spray) 175 ml Zmywacz kontrastu, rozpylacz (500 ml) 8FX PE PE Do uzupełniania po konserwacji i naprawach. Do czyszczenia/i dezynfekcji parowników. Do usuwania środków kontrastowych Uniwersalny komplet oringów 9GR różne rozmiary oringów Do wymiany oringów po konserwacji i naprawach. Pakiet profesjonalny 1 Do szerzej zakrojowych prac konserwacyjnych i naprawczych Spülset 100 8PE Do płukania płynem myjącym Spülset 150 8PE Do płukania i suszenia azotem Płyn myjący dla kompletu Spülset 100 8FX Płyn myjący 1000 ml Płyn myjący dla kompletu Spülset 100 8FX Płyn myjący 3785 ml Uniwersalny adapter płuczący dla kompletu Spülset 8PE PE Umożliwia sprawdzanie nowych przewodów pod kątem nieszczelności w kąpieli wodnej, o ile został zamknięty gwint 1/4 SAE zamówionego oddzielnie uniwersalnego adaptera płuczącego (np. zalutowany) Adapter dla złącza 1/4 flare M 14 x 1,5 8PE Do odszukiwania przecieków przy użyciu azotu (komplet do płukania azotem) Adapter R134a, strona wysokiego ciśnienia 8PE Do odszukiwania przecieków przy użyciu azotu (komplet do płukania azotem) Komplet serwisowy Hella Airsept Profi-Version 8PE Zawartość: Reduktor ciśnienia do podłączania sprężonego powietrza Specjalnie skonstuowany aplikator Airsept z rozpylaczem Pistolet natryskowy 2 buteleczki środka do dezynfekcji parowników Airsept plus Wersja OE, czas działania: 3 lata, 120 ml Do dezynfekcji parowników Środek (piana) do identyfikacji nieszczelności 500 ml, rozpylacz 8PE Odszukiwanie nieszczelności przy użyciu piany w połączeniach obwodu czynnika chłodniczego Środek do identyfikacji przecieków Kanister 5 litgrów 8PE Kanister do rozpylacza 8PE Tester elektroniczny do wykrywania nieszczelności 8PE Alternatywna metoda wykrywania nieszczelności 28

29 Pakiet profesjonalny 2 Głównie do napraw przewodów elastycznych Komplet narzędzi zaciskowych 8PE Zawartość: Zaciskarka z ręczną pompą hydrauliczną 4 matryce zaciskowe dla węży standardowych 6, 8, 10 i 12 2 matryce zaciskowe dla węży o zredukowanym przekroju 6 i 10 Suwmiarka Olej do pielęgnacji matryc zaciskowych Potrzebny do napraw węży Walizka serwisowa Vulkan LOKRING 8PE Potrzebna do naprawy węży, ponieważ często występują połączenia różnych materiałów, np przewodów aluminiowych z wężami i aluminium z aluminium Przecinak do węży 8PE Do przycinania węży Przecinak do rur 8PE Do przycinania rur aluminiowych Sil-Lube 8FX Środek do montażu oringów, 118 ml Materiały eksploatacyjne, jak kształtki, komplety oringów dla konkretnych pojazdów i węże należy wybrać z katalogu akcesoriów klimatyzacji Hella. Pakiet profesjonalny 3 Zwiększenie liczby obsługiwanych pojazdów/ ochrona stacji serwisowej/ profesjonalna diagnostyka Zestaw manometrów R134a 8PE zaworowa armatura kontrolna z wężami i szybkozłączami do konserwacji i pomiaru ciśnienia klimatyzacji R134a. Analizator czynnika chłodniczego 8PE Rozpoznaje czynnik R134a, R12, R22, węglowodory i mierzy stopień ich czystości w procentach Termometr na podczerwień 8PE Natychmiast mierzy bezstykowo temperaturę na każdej powierzchni 29

30 Przegląd produktów Serwis klimatyzacji Pomiar ciśnienia i temperatury Numer katalogowy Oznaczenie produktu Opis produktu Strona 8PE Zestaw manometrów R134a 4-zaworowa armatura kontrolna z wężami i szybkozłączami do konserwacji i pomiaru ciśnienia klimatyzacji R134a, manometr niskociśnieniowy 15 bar 7 8PE Komplet adapterów R134a 7 8PE Termometr na podczerwień Natychmiast mierzy bezstykowo temperaturę na każdej powierzchni. W klimatyzacjach z regulowanymi sprężarkami kontrola temperatury jest niezbędnym warunkiem prawidłowej diagnostyki. 7 8PE Cyfrowy termometr 7 Czyszczenie i dezynfekcja parowników Numer katalogowy Oznaczenie produktu Opis produktu Strona 8PE Pistolet natryskowy do środka Airsept Dla 8PE , 8PE , 8PE PE Alikator środka Airsept, uniwersalny Specjalnie skonstruowany aplikator środka Airsept z rozpylaczem gwarantuje optymalne rozpylenie preparatu. 8 8PE Reduktor ciśnienia do złącza sprężonego powietrza 4,5 bar Dla narzędzia Airsept 8 8PE Alikator środka Airsept 8 8PE PE PE Środek Airsept do dezynfekcji parowników, spray Środek Airsept Plus do dezynfekcji parowników Środek Airsept Plusdo dezynfekcji parowników GS Wąż odpływu kondensatu, 1/2 8 Dokumentacja wykonanych prac Numer katalogowy Oznaczenie produktu Opis produktu Strona 9XT Etykieta środek kontrastowy, holenderski 10 9XT Etykieta środek kontrastowy, niemiecki 10 9XT Etykieta serwisowa, niemiecki 10 9XT Etykieta serwisowa, angielski 10 9XT Etykieta serwisowa, francuski 10 9XT Etykieta serwisowa, holenderski 10 30

31 Serwis klimatyzacji Analiza czynnika chłodniczego Numer artykułu Oznaczenie produktu Opis produktu Strona 8PE Analizator czynnika chłodniczego Analizator czynnika chłodzącego; nadaje się do identyfikacji czynników chłodniczych R12, R134a, R22, węglowodorów. 11 Wykrywanie nieszczelności Wykrywanie nieszczelności przy użyciu środka kontrastowego Numer katalogowy Oznaczenie produktu Opis produktu Strona 8FX Nabój Spotgun PAG I 13 8FX Nabój Spotgun PAG III 13 8FX Nabój Spotgun PAG II 13 8PE Naboje Dye-Cartridge R12 Uniwersalny środek do identyfikacji nieszczelności. Dla środków smarnych na bazie olejów mineralnych. Z końcówkami 1/4 SAE. 8PE Naboje Dye-Cartridge R134a Uniwersalny środek do identyfikacji nieszczelności. Dla środków smarnych na bazie estrów, PAG i PAO. Z końcówkami 1/2 ACME PE Żarówka UV, 12 V, 50 W Część zamienna do 8PE PE Komplet Spotgun, R12 + R134a 13 8PE Adapter niskociśnieniowy Spotgun, R134a 13 8PE Adapter niskociśnieniowy Spotgun, R PE Pompa Spotgun 13 8PE Okulary chroniące przed promieniowaniem UV 13 8PE PE PE PE PE PE PE PE PE PE Zmywacz kontrastu, rozpylacz 500 ml Nabój ze środkiem kontrastowym Spotgun, 240 ml Zmywacz kontrastu, butelka 3 litry Uniwersalny środek do identyfikacji nieszczelności, 240 ml Komplet Spotgun, R134a Adapter wysokociśnieniowy Spotgun, R134a Diodowa lampa UV do identyfikacji przecieków Invictalux Diodowa lampa UV do identyfikacji przecieków Invictalux w walizce z tworzywa Uchwyt z bateriami dla diodowej lampy UV Invictalux Szyjka do diodowej lampy UV Invictalux diody, elastyczna szyjka 13 Jak 8PE , ale w walizce z tworzywa sztucznego

32 Przegląd produktów Wykrywanie nieszczelności Wykrywanie nieszczelności przy użyciu środka kontrastowego Numer katalogowy Oznaczenie produktu Opis produktu Strona 8PE PE PE diodowych głowic świetlnych UV dla lampy UV Invictalux 4 diodowe głowice świetlne UV dla lampy UV Invictalux 5 diodowych głowic świetlnych o białym świetle dla lampy UV Invictalux PE Lampa UV Microlite 12 diod, praca z akumulatora 13 8PE Lampa UV 12 V, 50 W, Econolite Do podłączania do akumulatora samochodowego 13 8PE PE PE PE PE Glo-Leak Revolwer zestaw startowy z 6 dawkami Glo-Leak Revolver, nabój 25 dawek Nabój ze środkiem kontrastowym Spotgun, 120 ml Rewolwer Glo-Leak naboje 6 dawek Naboje z kontrastem do identyfikacji nieszczelności dla pistoletu Winglet Zmienione wyposażenie techniczne, dzięki temu dodatkowa możliwość stosowania w narzędziu BIGEZ firmy Tracer PE Adapter Spotgun dla nabojów Dye-Cartridge Adapter umożliwiający wprowadzanie nabojów Dye-Cartridge przy pomocy urządzenia Spotgun do obiegu czynnika chłodniczego. 8PE Nabój Glo-Gun Nabój Glo-Gun (wystarczający dla ok. 12 pojazdów) EL Soczewka Zapasowa soczewka dla lampy UV Mikro 8PE Wykrywanie nieszczelności testerem elektronicznym Numer katalogowy Oznaczenie produktu Opis produktu Strona 8PE Elektroniczny wykrywacz nieszczelności Elektroniczny wykrywacz nieszczelności 8PE jest wyposażony w trwały, ogrzewany czujnik, który rozpoznaje poniższe najbardziej typowe i trudne do odszukania czynniki chłodnicze: HFC (hydrofluorokarbon) = HFKW (hydrofluorowęglowodory), takie jak R134a, R125, R32, R143a, R152a, R404A, R407A HCFC (hydrochlorofluorokarbon) = HFCKW (hydrofluorochlorowęglowodory), takie jak R22, R123, R124, R142b CFC (chlorofluorokarbon) = FCKW (fluorochlorowęglowodorwy), takie jak R12 mieszaniny węglowodorów 14 Unikalny cyfrowy wskaźnik wielkości przecieków pozwala na ocenę wielkości nieszczelności. Wskaźnik cyfrowy jest niezależny od alarmu akustycznego oraz stopnia czułości, co zapewnia doskonałą identyfikację źródeł przecieków. 32

33 Odszukiwanie przecieków Odszukiwanie przecieków testerem elektronicznym/przy użyciu azotu/przy użyciu piany Numer artykułu Oznaczenie produktu Opis produktu Strona 8PE PE PE Dioda czujnikowa dla wykrywacza przecieków Ampułka kalibracyjna dla elektronicznego wykrywacza przecieków Komplet czujnik-filtr (5 sztuk) dla elektronicznego wykrywacza przecieków 14 Część zamienna do elektronicznego wykrywacza przecieków 8PE PE Adapter dla króćca 1/4 flare M14 x 1, PE PE PE PE PE Reduktor ciśnienia azotu, gwint BSP Środek do identyfikacji przecieków na bazie piany, 0,5 litra Środek do identyfikacji przecieków na bazie piany, 5 litrów Armatura azotowa (tylko Fancja i Hiszpania) Reduktor ciśnienia azotu, gwint DIN Reduktor ciśnienia maks. 550 psi, wskazanie w psi Naprawa/płukanie Otwieranie złączek rurowych w konkretnych pojazdach Numer artykułu Oznaczenie produktu Opis produktu Strona 8PE Komplet narzędzi Spring-Lock Dla marek Audi, Citroen, Chrysler, Ford, Hyundai, Peugeot, PSA, Renault, Seat, Skoda, Volvo und VW 16 8PE Komplet narzędzi Spring-Lock Dla marek Opel, GM, Vauxhall 16 8PE Komplet narzędzi Spring-Lock Dla marek VW Polo/Phaeton, Seat Ibiza, Skoda Fabia 16 8PE Narzędzie Spring-Lock nr 10 Dla marek Audi, Citroen, Chrysler, Ford, Peugeot, PSA, Seat, Skoda, Volvo i VW 8PE Narzędzie Spring-Lock nr 12 Dla marek Audi, Citroen, Chrysler, Ford, Peugeot, PSA, Seat, Skoda, Volvo i VW 8PE Narzędzie Spring-Lock nr 6 Dla marek Audi, Citroen, Chrysler, Ford, Peugeot, PSA, Seat, Skoda, Volvo i VW 8PE Narzędzie Spring-Lock nr 8 Dla marek Audi, Citroen, Chrysler, Ford, Peugeot, PSA, Seat, Skoda, Volvo i VW PE Komplet zacisków szybkołączących Dla pojazdów Toyota 16 33

34 Przegląd produktów Naprawa/płukanie Płukanie klimatyzacji Płukanie czynnikiem chłodniczym Numer katalogowy Oznaczenie produktu Opis produktu Strona 8PS Przyrząd do płukania Przyrząd do płukania z użyciem urządzeń do serwisowania 18 klimatyzacji. Podłączany między urządzeniem do serwisowania klimatyzacji 8PS Przyrząd do płukania II i klimatyzacją pojazdu. 18 8PS Komplet adapterów Walizka z adapterami potrzebnymi przy płukaniu klimatyzacji do omijania różnych części, takich jak zawór rozprężny, oraz podłączania węży przyrządu do płukania do różnych węży/elementów klimatyzacji. 18 Płukanie płynem myjącym Numer katalogowy Oznaczenie produktu Opis produktu Strona 8PE FX FX Komplet do płukania klimatyzacji Hella Klimaanlagen-Spülset 100 Płyn do płukania klimatyzacji, ml Płyn do płukania klimatyzacji, ml HG Uchwyt ścienny Dla kompletu Spülset HG Komplet uchwytów 18 8PE Zbiornik z tworzywa sztucznego, 5 litrów Do zbierania zużytego płynu do płukania klimatyzacji 18 8PE Przewód łączący 18 8PE Pistolet do płukania sprężonym powietrzem Z tworzywa sztucznego odpornego na działanie oleju i kwasu 18 8PE Wąż spiralny Do podłączania do butli, rozszerzalny do 2 m 18 8PE Butla, 1 l Z elementem do zawieszania i zaworem bezpieczeństwa (24 bar). szybkozłączem z manometrem (bar i psi) oraz zaworem napowietrzającym. Ciśnienie robocze: 4,5 do 6,5 bar. 18 Suszenie azotem Numer katalogowy Oznaczenie produktu Opis produktu Strona 8PE Komplet do płukania klimatyzacji Hella Klimaanlagen-Spülset PE Uniwersalny adapter płuczący 20 8PE Przewód (1,8 m) 20 8PE Wózek na butle 20 34

35 Naprawa/płukanie Naprawa przewodów rurowych Numer katalogowy Oznaczenie produktu Opis produktu Strona 8PE Walizka serwisowa Lokring 22 8FX Środek do montażu oringów Sil-lube 23 8PE Przecinak do rur 23 8PE Ręczne cęgi montażowe Lokring 23 8PE Szczęka montażowa Lokring MB 8 EVP 23 8PE Szczęka montażowa Lokring MB 10 EVP 23 8PE Szczęka montażowa Lokring MB 12 EVP 23 8PE Szczęka montażowa Lokring MB 16 EVP 23 8PE Szczęka montażowa Lokring MB 19 EVP 23 8PE Szczęka montażowa Lokring MB 22 EVP 23 8PE Lokprep 65 G 23 8PE Sworznie do cęgów do montażu ręcznego Dla cęgów do montażu ręcznego Lokring 8PE Naprawa przewodów elastycznych (węży) Numer katalogowy Oznaczenie produktu Opis produktu Strona 8PE PE Komplet zacisków z cęgami do montażu ręcznego Komplet zacisków bez cęgów do montażu ręcznego PE Przecinak do węży 25 8PE Ostrze przecinaka węży Część zamienna do 8PE PE Ręczna pompa hydrauliczna Dla narzędzi zaciskowych 8PE i 8PE Cylinder hydrauliczny: siła: 5,6 t przy 700 bar, ciśnienie maksymalne: 700 bar, skok tłoka: 22 mm, długość: 225 mm, masa: 1,5 kg 25 8PE Matryca zaciskowa żółta 25 8PE Matryca zaciskowa czerwona 25 8PE Matryca zaciskowa zielona 25 8PE Matryca zaciskowa niebieska 25 8PE Matryca zaciskowa biała 25 8PE Matryca zaciskowa czarna 25 35
