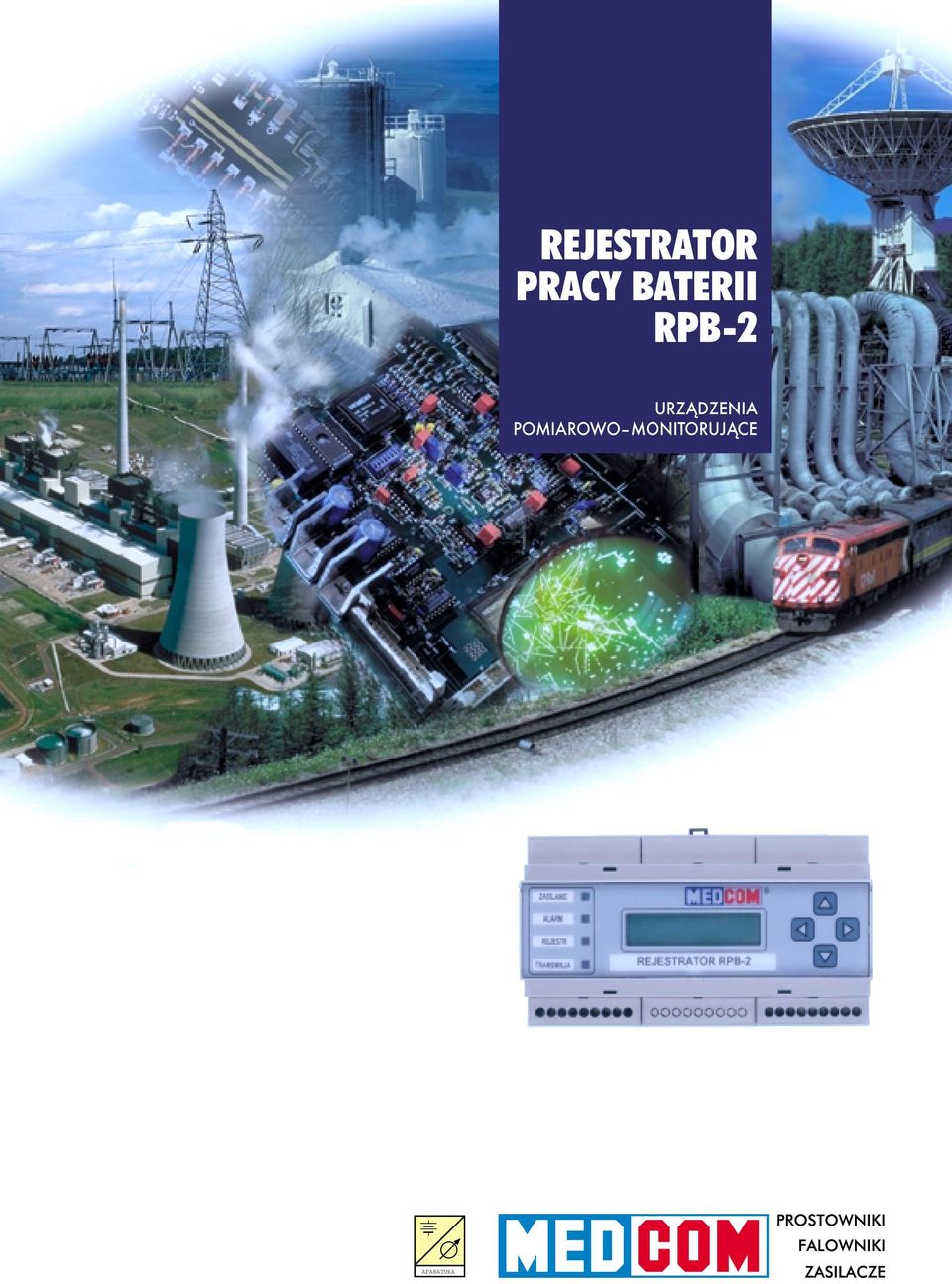

1 REJESTRATOR PRACY BATERII RPB-2 URZĄDZENIA POMIAROWO MONITORUJĄCE APARATURA

2 PRZEZNACZENIE Mikroprocesorowy rejestrator pracy baterii RPB-2 s³u y do pomiarów parametrów elektrycznych baterii akumulatorów stacjonarnych, pracuj¹cych w obwodach napiêcia gwarantowanego. Urz¹dzenie kontroluje stan baterii zgodnie z wprowadzonymi parametrami, zalecanymi przez producenta (baza danych obejmuje prawie wszystkie baterie stosowane w Polsce). Algorytmy analizy pracy baterii uwzglêdniaj¹ zalecenia Eurobat. Wykroczenie poza charakterystyki zalecane przez producenta baterii, powoduje alarm uaktywniaj¹cy wyjœcia stykowe. Ka dy alarm jest zapisywany w wewnêtrznym rejestratorze. O wyst¹pieniu alarmu mo e byæ powiadamiana osoba nadzoruj¹ca system poprzez modem i telefon GSM lub komputerowy system monitorowania. Analiza pracy obejmuje pracê buforow¹, konserwacjê oraz formowanie (w przypadku ogniw otwartych). Urz¹dzenie umo liwia wczesne wykrywanie czynników skracaj¹cych ywotnoœæ baterii, takich jak zbyt wysoka temperatura otoczenia, z³a stabilizacja napiêcia prostownika, wystêpowanie du ej iloœci cykli lub mikrocykli. Pozwala to na szybk¹ eliminacjê b³êdów pope³nionych na etapie projektowania lub w wyniku wadliwej eksploatacji. Dok³adny pomiar podstawowych parametrów napiêciowo-pr¹dowych umo liwia wykrycie parametrycznych uszkodzeñ sytemu (zwiêkszenie têtnieñ, z³a korekcja termiczna, zbyt du y pr¹d ³adowania itp.) G ÓWNE CECHY Pomiar napiêcia, pr¹du, têtnieñ napiêcia, ³adunku elektrycznego oraz otoczenia Rejestracja 6000 zdarzeñ alarmowych (przekroczenie definiowanych poziomów) w wewnêtrznej pamiêci Komunikacja z komputerowymi systemami monitorowania poprzez RS-232 lub systemami zdalnymi przy pomocy modemu Zasilanie urz¹dzenia bezpoœrednio z monitorowanej baterii Izolacja galwaniczna pomiêdzy wszystkimi wejœciami pomiarowymi (2kV) oraz dodatkowo izolacja interfejsu szeregowego Konfiguracja urz¹dzenia poprzez program na komputerze PC Sygnalizacja stanów alarmowych zgodnie z wprowadzonymi charakterystykami baterii. NORMY I CERTYFIKATY Urz¹dzenie jest wykonane zgodnie z norm¹ PN-T/06500 Rejestrator pracy baterii RPB-2

3 KONFIGURACJA Rejestrator RPB-2 jest konfigurowany przy pomocy programu B-mon pracuj¹cego na komputerze PC. Program B-mon pozwala zapamiêtaæ w rejestratorze: Datê i miejsce instalacji baterii Typ, producenta, iloœæ ogniw i charakterystyki elektryczne baterii Sposób komunikacji z systemami monitorowania. BATERIA RPB-2 RS-232 SCANER-E MODEM telefon GSM B-mon ODCZYT DANYCH Dane mierzone i gromadzone w RPB-2 mo na odczytywaæ na kilka sposobów : Bezpoœrednio przegl¹d zdarzeñ z wyœwietlacza, gdy urz¹dzenie nie jest pod³¹czone do komputera Automatycznie urz¹dzenie ³¹czy siê poprzez modem ze wskazanym numerem telefonu i wysy³a komunikat SMS lub do programu B mon Zdalnie poprzez program B-mon lub system monitorowania (SCANER E lub system telemechaniki) ANALIZA DANYCH Dane zgromadzone w RPB-2 mog¹ byæ analizowane w oparciu o raporty tekstowe opisuj¹ce wyst¹pienie stanu alarmowego oraz powrót do stanu normalnego. Program B mon pozwala równie tworzyæ wykresy graficzne parametrów baterii (napiêcie, pr¹d, temperatura, têtnienie napiêcia, ³adunek zgromadzony). REJESTRATOR PRACY BATERII RPB-2

4 TYPOWE STANY PRACY BATERII ANALIZOWANE PRZEZ RPB-2 3 U[V], I[C 5 ] NapiŒcie Pr d 2,5 2 1,5 1 0,5 0-0,5-1 Kontrola pracy buforowej : Roz³adowanie baterii: adowanie baterii: Roz³adowania cykliczne: adowanie wyrównawcze: Kontrola napiêcia buforowego z uwzglêdnieniem wp³ywu Kontrola pr¹du resztkowego w funkcji Prognozowanie ywotnoœci na podstawie baterii Kontrola napiêcia odczepu pomocniczego Kontrola têtnieñ napiêcia buforowego Kontrola koñcowego napiêcia roz³adowania w zale noœci od pr¹du Zabezpieczenie przed zbyt g³êbokim roz³adowaniem Rejestracja podstawowych parametrów (U, I, T, Q) w czasie roz³adowania Szacowanie czasu podtrzymania Kontrola pr¹du ³adowania w funkcji Alarm ³adowania baterii zamarzniêtej Rejestracja podstawowych parametrów (U, I, T, Q) w czasie ³adowania Obliczenie ca³kowitego zu ycia cyklicznego Zliczanie iloœci cykli w zale noœci od g³êbokoœci roz³adowania baterii Kontrola pr¹du w funkcji Kontrola maksymalnego czasu ³adowania Kontrola i rejestracja procesu formowania baterii (tylko dla ogniw otwartych) Kontrola têtnieñ pr¹du ³adowania LISTWA ZACISKOWA RPB-2 Do rejestratora nale y odpowiednio pod³¹czyæ: do zacisków 1, 2, 3 obwód alarmowy 1 do zacisków 4, 5, 6 obwód alarmowy 2 do zacisków 10, 11 czujnik pomiaru do zacisków 17, 18 bocznik pomiarowy (do zacisków 16, 17, 18 czujnik pomiaru pr¹du) do zacisków 19, 27 bieguny baterii do zacisku 23 œrodkowy punkt baterii do z³¹cza DB9 obwody RS232C do z³¹cza œwiat³owodowego opcjonalnie uk³ady pomiarowe ALARM 1 RS232C DB9 ALARM 2 RPB C WE ŒWIAT OWODOWE +U U 1/2 -U

5 PARAMETRY TECHNICZNE Parametry zasilania napiêcia wejœciowe 220V= 48V= mo liwoœæ wykonania na inne napiêcia dopuszczalny zakres zmian napiêcia ±40% pobór mocy ok. 2W wytrzyma³oœæ izolacji 2,8kV= 60s Parametry uk³adu pomiarowego napiêcie baterii V 18 80V mo liwoœæ wykonania na inne napiêcia dok³adnoœæ pomiaru napiêcia ±0,2% napiêcie punktu œrodkowego V 9 40V mo liwoœæ wykonania na inne napiêcia dok³adnoœæ pomiaru napiêcia ±0,2% stabilnoœæ 10 lat 0,5% punktu œrodkowego pomiar pr¹du baterii 0,1 600A dok³adnoœæ pomiaru pr¹du baterii 1,5% pomiar baterii C sonda termiczna 4 20mA dok³adnoœæ pomiaru baterii ±2 C pomiar têtnieñ napiêcia 0,2 5%pp Hz pomiar ³adunku ±32000Ah dok³adnoœæ pomiaru ³adunku ±2% Parametry styków alarmowych max napiêcie pracy 300V= lub 250V~ max obci¹ alnoœæ styków 4A dla 220V~ 0,3A dla 220V= Warunki pracy temperatura otoczenia 0 40 C temperatura sk³adowania C wilgotnoœæ (brak kondensacji) max 98% max wysokoœæ pracy n.p.m. 2000m poziom zak³óceñ poziom N Obudowa stopieñ ochrony IP20 samogasn¹ce tworzywo NORYL UL 94 V-O mocowanie obudowy na listwie 35mm

6 MEDCOM Sp. z o.o. Istnieje od 1988 roku. Firma zajmuje się projektowaniem, produkcją, instalacją oraz serwisem nowoczesnych urządzeń energoelektronicznych, przeznaczonych głównie dla energetyki, przemysłu, wojska, trakcji kolejowej i tramwajowej oraz służby zdrowia. Najnowsze technologie i rozwiązania układowe, bardzo duże doświadczenie konstruktorów oraz wdrożony System Zapewnienia Jakości według normy ISO9001:2000, decydują o nowoczesności i wysokiej niezawodności produkowanych urządzeń. Wszystkie produkowane urządzenia są efektem własnych opracowań technicznych. W roku 2001 firma została uhonorowana Nagrodą Gospodarczą Prezydenta Rzeczypospolitej Polskiej w kategorii NAJLEPSZE MAŁE POLSKIE PRZEDSIĘBIORSTWO. Najważniejsze pozycje w ofercie firmy to: zasilacze prądu stałego modułowe przetwornice prądu stałego DC/DC separatory prądu stałego serii DC/DC kompleksowe systemy zasilania rezerwowego zasilacze wysokonapięciowe zasilacze prądu przemiennego UPS zasilacze spełniające normy MIL energetyczne filtry aktywne bezstykowe łączniki typu static switch systemy zasilania z redundancją fail-safe przetwornice statyczne dla taboru kolejowego i tramwajowego przetwornice napędowe dla taboru kolejowego i tramwajowego urządzenia pomiarowe: mierniki doziemienia, rozładowcze rezystory pomiarowe, monitorowanie baterii, monitorowanie rozdzielni falowniki dla elektrowni wiatrowych MEDCOM Sp. z o.o. ul. Barska 28/30 tel , , Warszawa fax info@medcom.com.pl Ze względu na ciągłe wprowadzanie najnowszych osiągnięć technologicznych, nasze produkty mogą ulegać modyfikacjom. Dlatego też przedstawiony opis może być miejscami nieaktualny. FAL 6/02 PL
