Opis klawiatury - zamknięta. Opis klawiatury - otwarta

Transkrypt

1 Opis klawiatury zamknięta Klawisz komunikatów (głośność) Klawisz komunikatów (odtwarzanie ) Klawisz komunikatów (nagrywanie) Głośnik Wyświetlacz LCD Wskaźniki LED ZASILENIE Klawisze alarmów (opcjonalnie) Mikrofon Wewnętrzny sygnalizator Opis klawiatury otwarta Klawisze sterujące ZASILENIE * # Klawiatura numeryczna Klawisze funkcyjne

2 ZASILENIE Black 100% Pantone 485 CENTRALA GTI SKRÓCONA INSTRUKCJA OBSŁUGI ZASILENIE * #

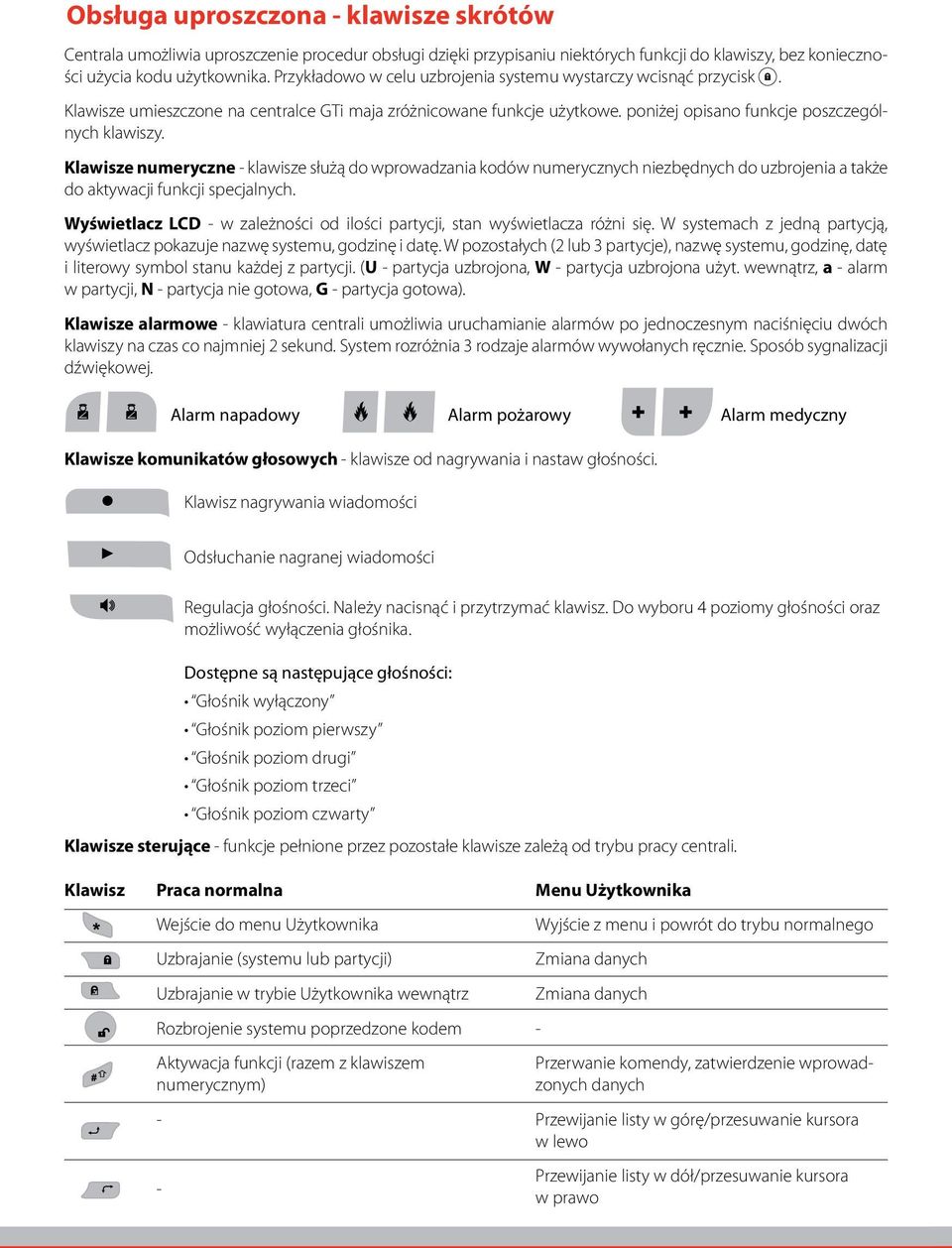

3 Obsługa uproszczona klawisze skrótów Centrala umożliwia uproszczenie procedur obsługi dzięki przypisaniu niektórych funkcji do klawiszy, bez konieczności użycia kodu użytkownika. Przykładowo w celu uzbrojenia systemu wystarczy wcisnąć przycisk. Klawisze umieszczone na centralce GTi maja zróżnicowane funkcje użytkowe. poniżej opisano funkcje poszczególnych klawiszy. Klawisze numeryczne klawisze służą do wprowadzania kodów numerycznych niezbędnych do uzbrojenia a także do aktywacji funkcji specjalnych. Wyświetlacz LCD w zależności od ilości partycji, stan wyświetlacza różni się. W systemach z jedną partycją, wyświetlacz pokazuje nazwę systemu, godzinę i datę. W pozostałych (2 lub 3 partycje), nazwę systemu, godzinę, datę i literowy symbol stanu każdej z partycji. (U partycja uzbrojona, W partycja uzbrojona użyt. wewnątrz, a alarm w partycji, N partycja nie gotowa, G partycja gotowa). Klawisze alarmowe klawiatura centrali umożliwia uruchamianie alarmów po jednoczesnym naciśnięciu dwóch klawiszy na czas co najmniej 2 sekund. System rozróżnia 3 rodzaje alarmów wywołanych ręcznie. Sposób sygnalizacji dźwiękowej. Alarm napadowy Alarm pożarowy Alarm medyczny Klawisze komunikatów głosowych klawisze od nagrywania i nastaw głośności. Klawisz nagrywania wiadomości Odsłuchanie nagranej wiadomości Regulacja głośności. Należy nacisnąć i przytrzymać klawisz. Do wyboru 4 poziomy głośności oraz możliwość wyłączenia głośnika. Dostępne są następujące głośności: Głośnik wyłączony Głośnik poziom pierwszy Głośnik poziom drugi Głośnik poziom trzeci Głośnik poziom czwarty Klawisze sterujące funkcje pełnione przez pozostałe klawisze zależą od trybu pracy centrali. Klawisz Praca normalna Menu Użytkownika Wejście do menu Użytkownika Uzbrajanie (systemu lub partycji) Uzbrajanie w trybie Użytkownika wewnątrz Rozbrojenie systemu poprzedzone kodem Aktywacja funkcji (razem z klawiszem numerycznym) Wyjście z menu i powrót do trybu normalnego Zmiana danych Zmiana danych Przerwanie komendy, zatwierdzenie wprowadzonych danych Przewijanie listy w górę/przesuwanie kursora w lewo Przewijanie listy w dół/przesuwanie kursora w prawo

4 Wskaźniki LED sześć wskaźników LED umieszczonych w lewej górnej części centrali alarmowej służy do sygnalizowania typowych stanów systemu alarmowego (opisane poniżej). Niektóre wskaźniki mogą pełnić jeszcze inne funkcje, opisane w pełnej instrukcji obsługi Centali GTI. Led zasilanie wskaźnik Zasilanie sygnalizuje stan systemu. Stan zasilania sieciowego i stan akumulatora w porządku Brak zasilania systemu (z sieci lub akumulatora) Sygnalizuje wystąpienie usterki zasilania Sygnalizuje wejście do funkcji użytkownika lub usterkę akumulator Led uzbrojenie wskaźnik Uzbrojenie sygnalizuje czy system jest czy nie uzbrojony. System uzbrojony (załączony dozór). Wejście w chroniony obszar spowoduje alarm. Sygnalizacja włamaniowa wyłączona (system uzbrojony); można swobodnie poruszać się wewnątrz pomieszczeń. Trwa odliczanie czasu na wyjście Wskazuje wystąpienia alarmu (po rozbrojeniu systemu) pamięć alarmu. Aby powrócić do normalnego stanu wyświetlacza, nacisnąć klawisz LED gotowość wskaźnik wskazuje, czy wszystkie linie włamaniowe są sprawne i czy system jest gotowy do uzbrojenia. Wszystkie linie włamaniowe sprawne, system gotowy do uzbrajania. Jedna lub kilka linii włamaniowych wskazuje pobudzenie, system nie jest gotowy do uzbrojenia. Należy zidentyfikować i usunąć przyczynę pobudzenia. lub W przypadku kilku problemów systemowych np.: przez 3 min. od przywrócenia zasilania systemu alarmowego (takie działanie wskaźnika programuje instalator). System gotowy do uzbrojenia, linia pilnująca drogi wyjścia jest pobudzona (np. otwarte są drzwi wyjściowe). LED blokada wskaźnik Blokada świeci się wówczas, gdy dowolna linia alarnowa jest zablokowana. Co najmniej jedna linia zablokowana lub system pracuje w trybie Użytkownik Wewnątrz. Wszystkie linie pracują normalnie. LED problemy sygnalizują usterki systemu. Co najmniej jedna usterka systemu. Brak usterek. LED wiadomość (wiadomość głosowa) wskazuje nowe nagranie komunikatu w systemie. Tryb słuchania w trakcie dwustronnej komunikacji głosowej. Nagrano nową wiadomość lub w trakcie mówienia podczas komunikacji 2stronnej. Brak nowych wiadomości głosowych. Dioda zapalona Dioda zgaszona Dioda wolno miga Dioda szybko miga

5 Podstawowe czynności wprowadzane z klawiatury numerycznej Funkcja Czynność Objaw Uzbrojenie alarmu zwykłe. Gdy żadna z czujek nie wykrywa ruchu na wyświetlaczu pali się dioda Gotowość wprowadź czterocyfrowy kod i wciśnij Zacznie pulsować dioda Uzbrojenie. Klawiatura będzie emitować przerywane dźwięki sygnalizując odliczanie czasu na wyjście. W trakcie odliczania opuść obiekt. Uzbrojenie alarmu w trybie dom. Gdy żadna z czujek nie wykrywa ruchu i na wyświetlaczu pali się dioda Gotowość wciśnij Zacznie pulsować dioda Uzbrojenie. Uzbrojenie alarmu z blokadą linni (np. uszkodzonej). Wciśnij kolejno [0] wpisz czterocyfrowy kod i zatwierdź. Następnie dwucyfrowo wpisz numer lini (np. 03, 02). Po wpisaniu żądanych numerów linii naciśnij. Aby włączyć system postępuj zgodnie z pkt. 1 lub 2. Zaświeci się dioda Uzbrojenie oraz Blokada. Klawiatura będzie emitować przerywane dźwięki sygnalizując odliczanie czasu na wyjście. W trakcie odliczania opuść obiekt. Wyłączenie systemu. Wprowadź czterocyfrowy kod i wciśnij przycisk. Zgaśnie dioda Uzbrojenie (ew. zgaśnie również Blokada ). Przestaje odliczać się czas na wejście. Rozbrojenie po alarmie. Wprowadź czterocyfrowy kod i wciśnij przycisk. Dioda Uzbrojenie błyska, wyświetlana jest nazwa i numer linii (przez 60 sek). Przestaje odliczać się czas na wejście. Zmiana kodu. Wciśnij, [5] wprowadź kod główny i zatwierdź. Wciśnij kolejno przyciski, [1], [1] i wprowadź cyfrowy nr. początkowy kodu, który będziesz programował (np. [0] [6] dla kodu nr 6). Wprowadź 4 cyfry nowego kodu wciśnij. Wyjdź z menu użytkownika naciskając dwukrotnie. Ustawienie czasu. Wciśnij, [6] wprowadź kod główny i zatwierdź. Wciśnij [1] Czas. Wprowadź godzinę i minuty (format 24h). Zatwierdź przyciskiem. Wyjdź z menu użytkownika naciskając dwukrotnie. Czas został zmieniony. Ustawienie daty. Wciśnij, [6] wprowadź kod główny i zatwierdź. Wciśnij [2] Data. Wprowadź datę. Zatwierdź przyciskiem. Wyjdź z menu użytkownika naciskając dwukrotnie. Data została zmieniona. Szybka aktywacja sygnalizatorów. Jednocześnie wciśnnij klawisze i przytrzymaj przez 3 sek. Chcąc wyłączyć sygnalizację wprowadź kod i zatwierdź. Krótkie piśnięcie klawiatury. Działa sygnalizator (przez 60 sek.) Przegląd usterek Objaw, szybkie miganie diody Problem W przypadku wystąpienia usterki w systemie wciśnij pojedyńczo, [3], [1]. Wpisz czterocyfrowy kod i zatwierdź. Chcąc przewijać listę usterek używaj klawiszy,. Chcąc wyjść z menu użytkownika wciśnij dwa razy. Usterka będzie się utrzymywać na klawiaturze do momentu usunięcia przyczyny uszkodzenia. Szczegółowe informacje na temat klawiatury znajdą Państwo w pełnej instrukcji obsługi dołączonej do produktu lub na naszej stronie internetowej
