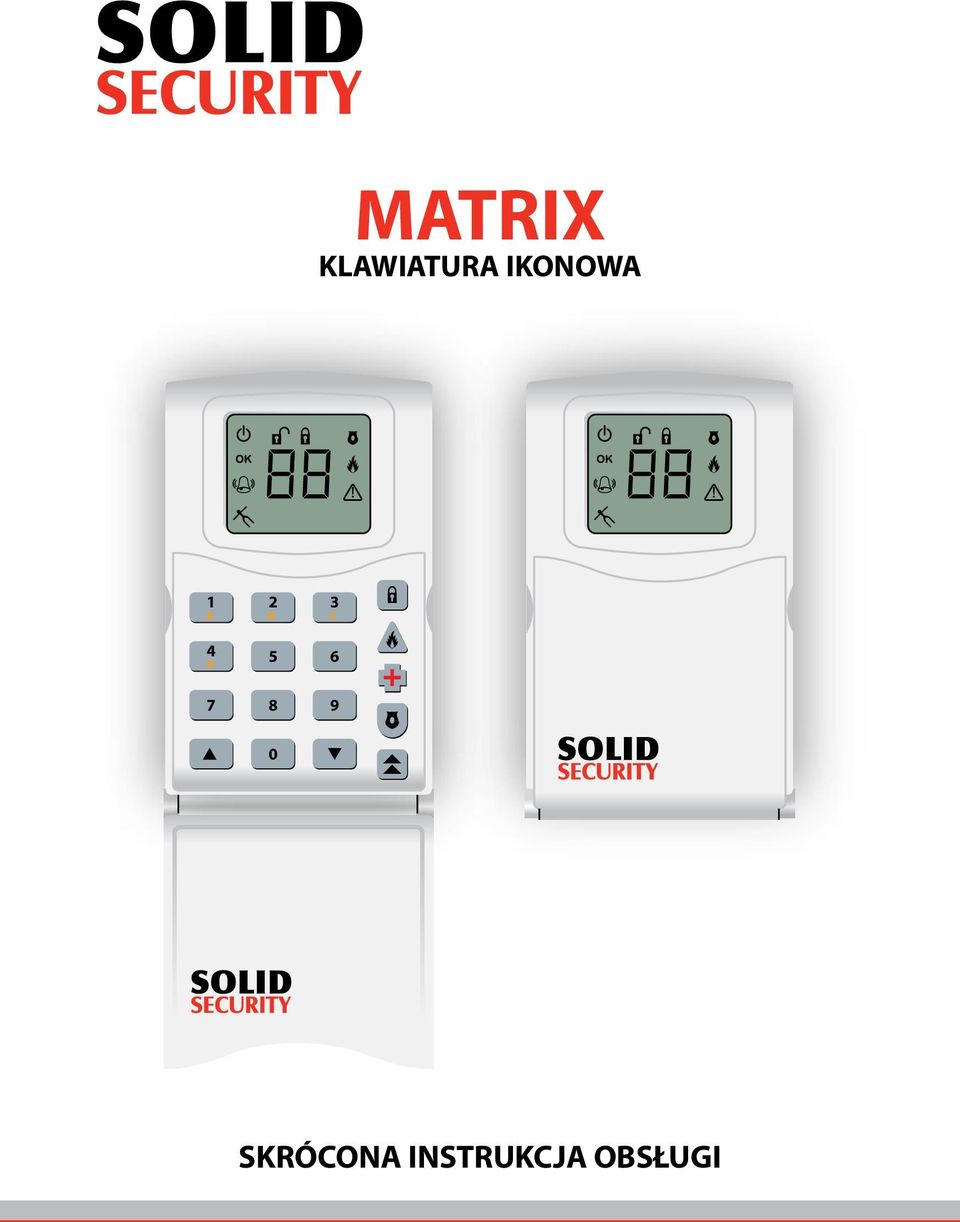

1 Black 100% Pantone 485 MATRIX KLAWIATURA IKONOWA 1 A 2 B 3 C 4 D SKRÓCONA INSTRUKCJA OBSŁUGI

2 Klawiatura ikonowa Klawiatura numeryczna Wyświetlacz Wybór trybu uzbrojenia 1 A 2 B 3 C 4 D Alarm pożarowy (opcjonalnie) chcąc przez min 3 sek) Alarm medyczny (opcjonalnie) chcąc przez min 3 sek) Alarm napadowy (opcjonalnie) chcąc przez min 3 sek) Przycisk funkcyjny, potwierdzający (ENTER) Przyciski nawigacyjne

3 Podstawowe informacje wyświetlane na klawiaturze Na klawiaturze znajdują się dwa wyświetlacze 7-segmentowe, które pokazują wszystkie informacje o stanie i opcjach programowania systemu Widoczna jest także informacja o sposobie uzbrojenia partycji Rozbrojenie Uzbrojenie Zasilanie Gotowość Włamanie Sabotaż Napad Pożar Uszkodzenie Klawiatura ikonowa Jeżeli klawiatura jest klawiaturą globalną umożliwiającą uzbrojenie dowolnej partycji, stan tej partycji jest wyświetlany w następujący sposób Włączone/wyłączone segmenty wskazują System zajęty Partycja 1 Partycja 3 Partycja 2 Partycja 4 Segmenty wyłączone - wszystkie partycje są rozbrojone Jeżeli migają te dwa segmenty - partycja 1 jest w stanie uzbrajania Świeci się ten segment - partycja 1 uzbrojona Szybkie miganie tych segmentów - partycja 1 w alarmie Sygnalizacja ikonowa Brak zasilania sieciowego systemu Jest zasilanie sieciowe i zasilanie z akumulatora Miganie sygnalizuje uszkodzenie akumulatora Brak uszkodzeń w systemie Pojawiło się jakieś uszkodzenie w systemie Wejście w tryb programowania instalatorskiego System uzbrojony System rozbrojony Miganie sygnalizuje wejście w tryb programowania użytkownika Jedna lub więcej linii jest naruszona System gotowy do uzbrojenia (żadna linia nie jest naruszona) Uruchomiona jest funkcja programowania System jest rozbrojony System jest rozbrajany Jeżeli pojawia się Alarm w systemie, ikona miga i wyświetlany jest numer linii, która wywołała alarm Dioda zapalona Dioda zgaszona Dioda szybko miga

4 Podstawowe czynności wprowadzane z klawiatury numerycznej Funkcja Czynność Objaw zwykłe w trybie A Gdy żadna z czujek nie wykrywa ruchu i na wyświetlaczu pali się ikonka OK wprowadź czterocyfrowy kod Klawiatura będzie emitować przerywane dźwięki sygnalizując odliczanie czasu na wyjście W trakcie odliczania opuść obiekt w trybie B, C, D Gdy żadna z czujek nie wykrywa ruchu i na wyświetlaczu pali się ikonka OK wprowadź czterocyfrowy kod i wciśnij następnie klawisz z nr trybu A; B; C lub D Na wyświetlaczu pojawia się litera odpowiadająca trybowi uzbrojenia Klawiatura będzie emitować przerywane dźwięki sygnalizując odliczanie czasu na wyjście W trakcie odliczania opuść obiekt z blokadą linni (np uszkodzonej) wpisz kod następnie ponownie wciśnij, [1], [2] i wprowadź dwu cyfrowo nr linii którą chcesz zablokować (np linia,,03 ) Następnie naciśnij potem i wybierz tryb A, B, C lub D Pojawia się litera odpowiadająca trybowi Klawiatura będzie emitować przerywane dźwięki sygnalizując odliczanie czasu na wyjście W trakcie odliczania opuść obiekt Rozbrojenie alarmu zwykłe tryb A Wprowadź czterocyfrowy kod Rozbrojenie alarmu z trybu B, C, D Wprowadź czterocyfrowy kod Rozbrojenie po alarmie Wprowadź czterocyfrowy kod Naciskając lub odczytaj linię z których był ostatni alarm Ponownie wprowadź kod Zmiana kodu wprowadź stary kod następnie wciśnij i kolejno przyciski [2], [4] i nr kodu, których chcesz zmienić (od 01 do 32) Dalej wpisz nowy czterocyfrowy kod wciśnij potwierdź nowy kod wpisując go ponownie i wciśnij dwukrotnie przycisk następnie wciśnij [0] Lampka rozbrojenia Ustawienie czasu wpisz kod, wciśnij dalej kolejno przycisk [2] i [1] podaj 2 cyfry godziny i 2 cyfry minut, wciśnij dwa razy i potwierdź wciskając [0] Czas został zmieniony Ustawienie daty wpisz kod, wciśnij dalej kolejno przycisk [2] i [2] wprowadź jedną cyfrę dnia: od 1 do 7 (1 = poniedziałek, 2 = wtorek itd) Wprowadź kolejno dwie cyfry roku, miesiąca, dnia miesiąca, wciśnij dwa razy i potwierdź zmianę wciskając przycisk [0] Data została zmieniona Szybkie uzbrojenie sygnalizatorów i przytrzymaj przez 3 sek Chcąc wyłączyć sygnalizację, dwa razy wprowadź kod Aktywują się syreny zewnętrzne i brzęczyk w klawiaturze na czas 1min System automatycznie powiadomi stację monitorowania przestanie migać Przegląd usterek W przypadku wystąpienia usterki w systemie wyświetla się znak 1 - uszkodzenie bezpiecznika syreny, 2 - uszkodzenie bezpiecznika AUX, 3 - brak akumulatora, 4 - niskie napięcie akumulatora, z nr od 1 do brak zasilania sieciowego, 6 - brak linii telefonicznej, 7 - utrata łączności z urządzeniem, 8 - błąd komunikacji Usterka będzie się utrzymywać na klawiaturze do momentu usunięcia, ustąpienia przyczyny uszkodzenia
