1 przygtowała: Anna Stępniak, II rok DU Geoinformacji

2 system nawigacji składa się z satelitów umieszczonych na orbitach okołoziemskich, kontrolnych stacji naziemnych oraz odbiorników satelity wysyłają sygnał radiowy rejestrowany przez odbiorniki pomiar drogi sygnału wysłanego przez satelity pozwala na obliczenie lokalizacji odbiornika

3 do poprawnego ustalenia położenia odbiornik musi znajdować się w zasięgu przynajmniej 3 satelitów do wyznaczenia wysokości konieczne są 4 satelity źródło:

4 poprzednikami dzisiejszych systemów nawigacyjnych były zorientowane naziemnie radionawigacyjne DECCA, LORAN i Omega pierwszym systemem nawigacji satelitarnej był amerykański Transit system lokalizacyjny i nawigacyjny SECOR CYKADA w ZSRR

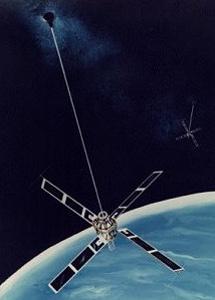

5 również NAVSAT, NNS opracowany w Laboratorium Fizyki Stosowanej Uniwersytetu Johnsa Hopkinsa dla celów Marynarki Wojennej USA nawigacja morska, hydrografia, geodezja stosowany 1958/ (10) satelitów na niskich orbitach okołobiegunowych (1100 km) źródło:

6 Global Positioning System NAVigation Signal Timing And Ranging zarządzany przez Departament Obrony USA prace nad systemem rozpoczęto w 1972 pierwszy satelita został wprowadzony na orbitę w satelitów umieszczonych na 6 orbitach okołoziemskich na wysokości ok km

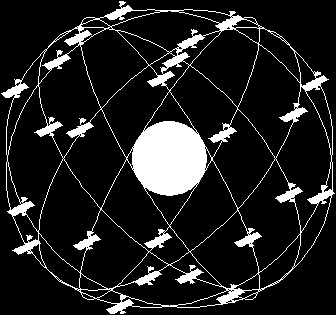

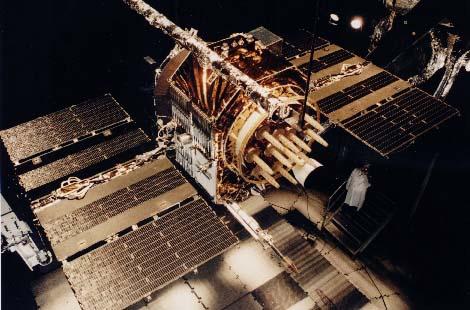

7 źródło: źródło: rklaus/gps/images/budowa4.gif źródło:

8 Globalnaja Nawigacionnaja Sputnikowaja Sistiema powołany w 1976, rozpoczął pracę w 1982 dla celów cywilnych dostępny od satelitów na 3 prawie kołowych orbitach na wysokości km stacje monitorujące Moskwa, St.Petersburg, Jenisejsk, Komsomolsk, Tarnopol, Neustrelitz

9 źródło: źródło: commons/2/24/glonass-plan.jpg źródło:

10 system rozwijany przez Unię Europejską i Europejską Agencję Kosmiczną od 2003 roku europejska alternatywa dla GPS oraz GLONASS wielokrotnie przesuwano planowane ukończenie prac początkowo w 2008, obecnie do 2019 pierwsze satelity umieszczono na orbicie

11 30 satelitów na 3 orbitach na wysokości km źródło: en/b/bf/galileo_logo.svg naziemne centra operacyjne w Monachium i Fucino źródło: f/f1/galileo_satellites_configuration.jpg

12 wersja testowa BeiDou-1 działa od 2000 roku 4 satelity, ograniczony zasięg głównie Chiny ma ruszyć w 2012, a pełną operacyjność osiągnąć do 2020 w planach 5 satelitów geostacjonarnych, 27 na średniej orbicie ziemskiej (21500 km) oraz 3 na orbicie geosynchronicznej

13 zasięg wersji testowej: 70 o E 140 o E 5 o N 55 o N źródło: 5/5e/Beidou_navigation_system.png źródło:

14 Indian Regional Navigational Satellite System, który kontroluje Indyjska Organizacja Badań Kosmicznych pierwszy satelita ma być umieszczony na orbicie w 2012/2013; system ma osiągnąć pełną operacyjność w 2014 w planach jest 7 satelitów (3 geostacjonarne oraz 4 geosynchroniczne) oraz segment naziemny zasięg Indie oraz obszar oddalony do ok km

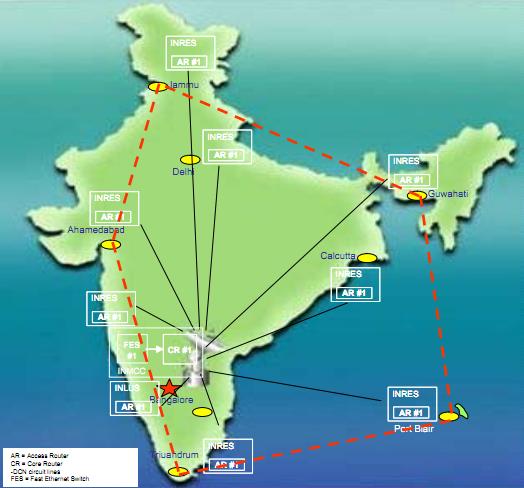

15 źródło: segment naziemny ma składać się z 8 głównych stacji, w tym Główna Stacja Kontrolna (MCC) w Bangalore, a także stacji monitorujących działanie oraz stan samych satelitów

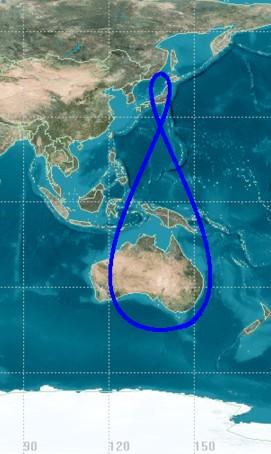

16 Quasi-Zenith Satellite System to zaproponowana implementacja systemu GPS, obejmująca swym zasięgiem Japonię samodzielnie zbyt mała dokładność ma składać się z 3 satelitów na orbicie geosynchronicznej źródło: commons/c/c2/qzss jpg

17 GPS kilka m GLONASS 20m/10m Galileo do 1m Compass 10m INRSS 20m w wersjach komercyjnych i militarnych lepsza dokładność źródło: 8/88/Accuracy_of_Navigation_Systems.svg

18 źródło: Comparison_satellite_navigation_orbits.svg/2000px-Comparison_satellite_navigation_orbits.svg.png
