Nowa siedziba NOSPR. Wizyta na placu budowy INSTALACJE

Transkrypt

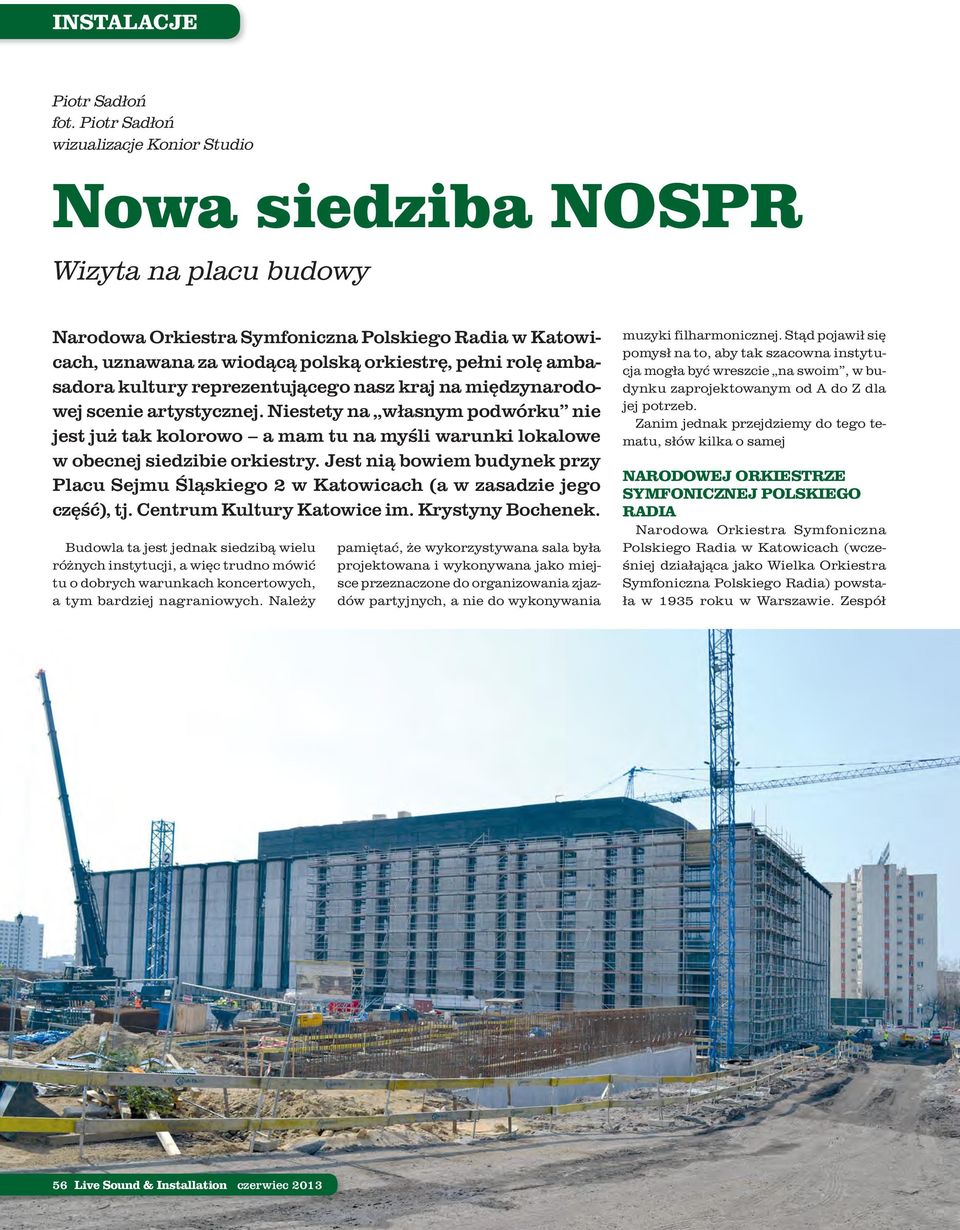

1 INSTALACJE Piotr Sadłoń fot. Piotr Sadłoń wizualizacje Konior Studio Nowa siedziba NOSPR Wizyta na placu budowy Narodowa Orkiestra Symfoniczna Polskiego Radia w Katowicach, uznawana za wiodącą polską orkiestrę, pełni rolę ambasadora kultury reprezentującego nasz kraj na międzynarodowej scenie artystycznej. Niestety na własnym podwórku nie jest już tak kolorowo a mam tu na myśli warunki lokalowe w obecnej siedzibie orkiestry. Jest nią bowiem budynek przy Placu Sejmu Śląskiego 2 w Katowicach (a w zasadzie jego część), tj. Centrum Kultury Katowice im. Krystyny Bochenek. Budowla ta jest jednak siedzibą wielu różnych instytucji, a więc trudno mówić tu o dobrych warunkach koncertowych, a tym bardziej nagraniowych. Należy pamiętać, że wykorzystywana sala była projektowana i wykonywana jako miejsce przeznaczone do organizowania zjazdów partyjnych, a nie do wykonywania muzyki filharmonicznej. Stąd pojawił się pomysł na to, aby tak szacowna instytucja mogła być wreszcie na swoim, w budynku zaprojektowanym od A do Z dla jej potrzeb. Zanim jednak przejdziemy do tego tematu, słów kilka o samej NARODOWEJ ORKIESTRZE SYMFONICZNEJ POLSKIEGO RADIA Narodowa Orkiestra Symfoniczna Polskiego Radia w Katowicach (wcześniej działająca jako Wielka Orkiestra Symfoniczna Polskiego Radia) powstała w 1935 roku w Warszawie. Zespół 56 Live Sound & Installation czerwiec 2013

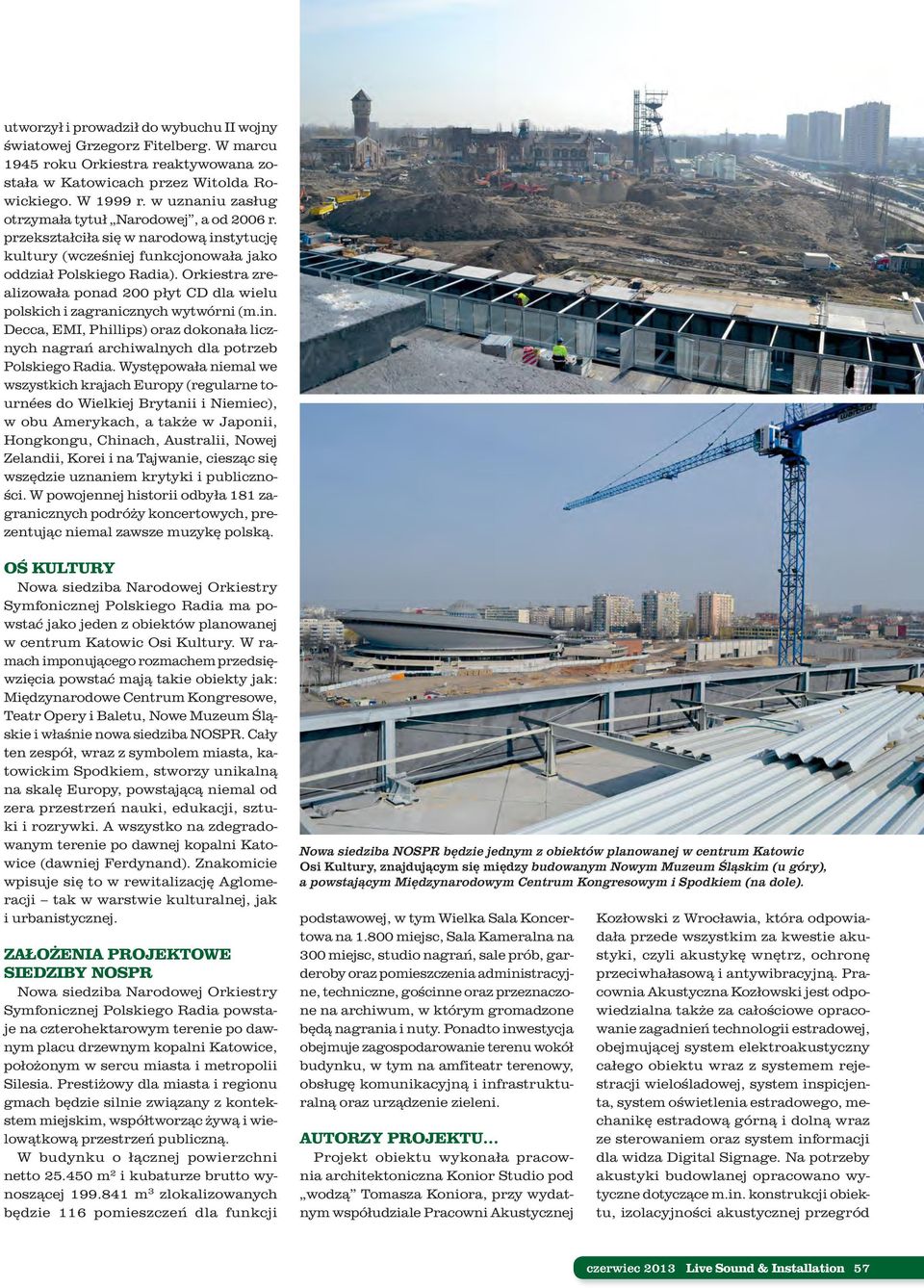

2 utworzył i prowadził do wybuchu II wojny światowej Grzegorz Fitelberg. W marcu 1945 roku Orkiestra reaktywowana została w Katowicach przez Witolda Rowickiego. W 1999 r. w uznaniu zasług otrzymała tytuł Narodowej, a od 2006 r. przekształciła się w narodową instytucję kultury (wcześniej funkcjonowała jako oddział Polskiego Radia). Orkiestra zrealizowała ponad 200 płyt CD dla wielu polskich i zagranicznych wytwórni (m.in. Decca, EMI, Phillips) oraz dokonała licznych nagrań archiwalnych dla potrzeb Polskiego Radia. Występowała niemal we wszystkich krajach Europy (regularne tournées do Wielkiej Brytanii i Niemiec), w obu Amerykach, a także w Japonii, Hongkongu, Chinach, Australii, Nowej Zelandii, Korei i na Tajwanie, ciesząc się wszędzie uznaniem krytyki i publiczności. W powojennej historii odbyła 181 zagranicznych podróży koncertowych, prezentując niemal zawsze muzykę polską. OŚ KULTURY Nowa siedziba Narodowej Orkiestry Symfonicznej Polskiego Radia ma powstać jako jeden z obiektów planowanej w centrum Katowic Osi Kultury. W ramach imponującego rozmachem przedsięwzięcia powstać mają takie obiekty jak: Międzynarodowe Centrum Kongresowe, Teatr Opery i Baletu, Nowe Muzeum Śląskie i właśnie nowa siedziba NOSPR. Cały ten zespół, wraz z symbolem miasta, katowickim Spodkiem, stworzy unikalną na skalę Europy, powstającą niemal od zera przestrzeń nauki, edukacji, sztuki i rozrywki. A wszystko na zdegradowanym terenie po dawnej kopalni Katowice (dawniej Ferdynand). Znakomicie wpisuje się to w rewitalizację Aglomeracji tak w warstwie kulturalnej, jak i urbanistycznej. ZAŁOŻENIA PROJEKTOWE SIEDZIBY NOSPR Nowa siedziba Narodowej Orkiestry Symfonicznej Polskiego Radia powstaje na czterohektarowym terenie po dawnym placu drzewnym kopalni Katowice, położonym w sercu miasta i metropolii Silesia. Prestiżowy dla miasta i regionu gmach będzie silnie związany z kontekstem miejskim, współtworząc żywą i wielowątkową przestrzeń publiczną. W budynku o łącznej powierzchni netto m 2 i kubaturze brutto wynoszącej m 3 zlokalizowanych będzie 116 pomieszczeń dla funkcji Nowa siedziba NOSPR będzie jednym z obiektów planowanej w centrum Katowic Osi Kultury, znajdującym się między budowanym Nowym Muzeum Śląskim (u góry), a powstającym Międzynarodowym Centrum Kongresowym i Spodkiem (na dole). podstawowej, w tym Wielka Sala Koncertowa na miejsc, Sala Kameralna na 300 miejsc, studio nagrań, sale prób, garderoby oraz pomieszczenia administracyjne, techniczne, gościnne oraz przeznaczone na archiwum, w którym gromadzone będą nagrania i nuty. Ponadto inwestycja obejmuje zagospodarowanie terenu wokół budynku, w tym na amfiteatr terenowy, obsługę komunikacyjną i infrastrukturalną oraz urządzenie zieleni. AUTORZY PROJEKTU Projekt obiektu wykonała pracownia architektoniczna Konior Studio pod wodzą Tomasza Koniora, przy wydatnym współudziale Pracowni Akustycznej Kozłowski z Wrocławia, która odpowiadała przede wszystkim za kwestie akustyki, czyli akustykę wnętrz, ochronę przeciwhałasową i antywibracyjną. Pracownia Akustyczna Kozłowski jest odpowiedzialna także za całościowe opracowanie zagadnień technologii estradowej, obejmującej system elektroakustyczny całego obiektu wraz z systemem rejestracji wielośladowej, system inspicjenta, system oświetlenia estradowego, mechanikę estradową górną i dolną wraz ze sterowaniem oraz system informacji dla widza Digital Signage. Na potrzeby akustyki budowlanej opracowano wytyczne dotyczące m.in. konstrukcji obiektu, izolacyjności akustycznej przegród czerwiec 2013 Live Sound & Installation 57

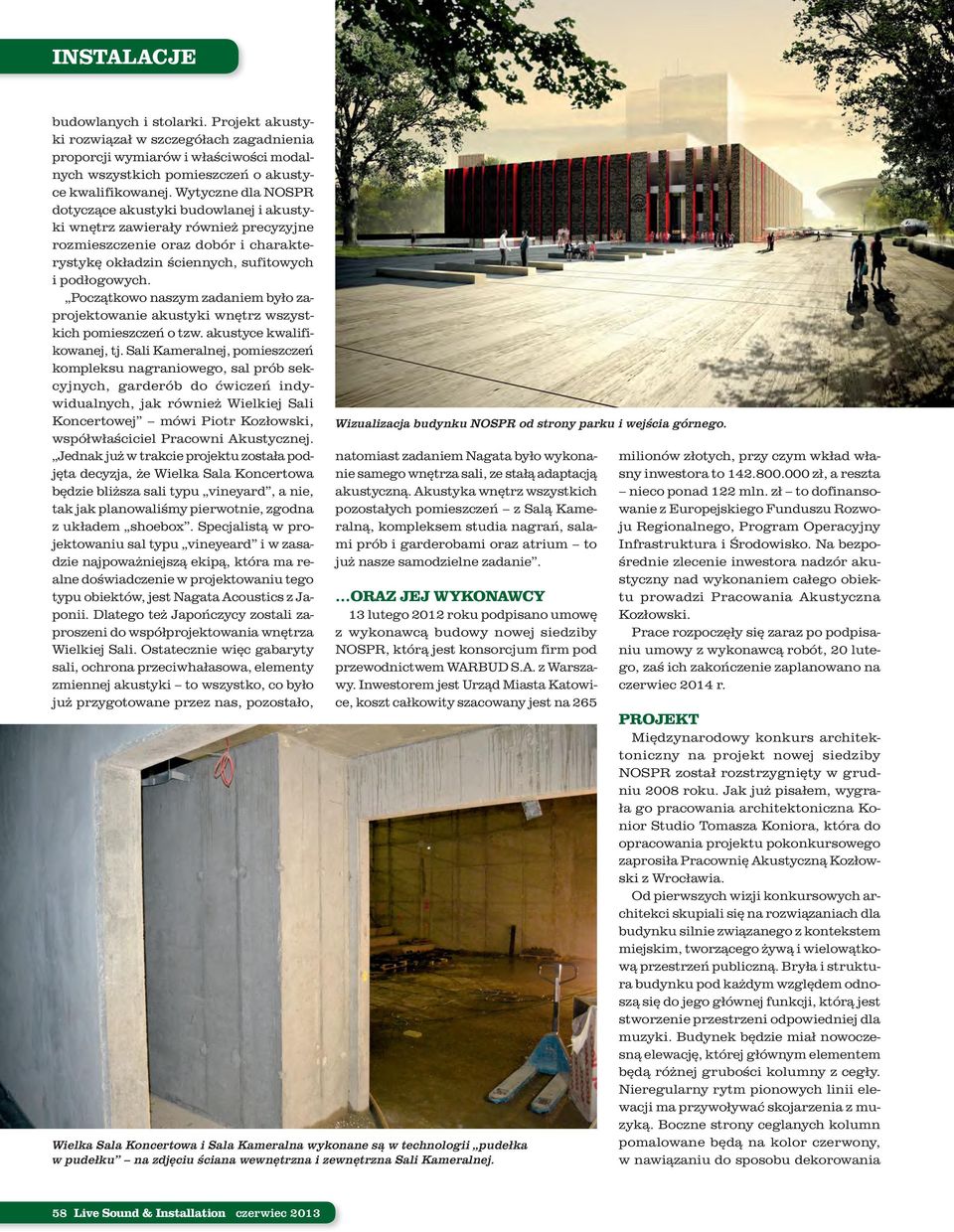

3 INSTALACJE budowlanych i stolarki. Projekt akustyki rozwiązał w szczegółach zagadnienia proporcji wymiarów i właściwości modalnych wszystkich pomieszczeń o akustyce kwalifikowanej. Wytyczne dla NOSPR dotyczące akustyki budowlanej i akustyki wnętrz zawierały również precyzyjne rozmieszczenie oraz dobór i charakterystykę okładzin ściennych, sufitowych i podłogowych. Początkowo naszym zadaniem było zaprojektowanie akustyki wnętrz wszystkich pomieszczeń o tzw. akustyce kwalifikowanej, tj. Sali Kameralnej, pomieszczeń kompleksu nagraniowego, sal prób sekcyjnych, garderób do ćwiczeń indywidualnych, jak również Wielkiej Sali Koncertowej mówi Piotr Kozłowski, współwłaściciel Pracowni Akustycznej. Jednak już w trakcie projektu została podjęta decyzja, że Wielka Sala Koncertowa będzie bliższa sali typu vineyard, a nie, tak jak planowaliśmy pierwotnie, zgodna z układem shoebox. Specjalistą w projektowaniu sal typu vineyeard i w zasadzie najpoważniejszą ekipą, która ma realne doświadczenie w projektowaniu tego typu obiektów, jest Nagata Acoustics z Japonii. Dlatego też Japończycy zostali zaproszeni do współprojektowania wnętrza Wielkiej Sali. Ostatecznie więc gabaryty sali, ochrona przeciwhałasowa, elementy zmiennej akustyki to wszystko, co było już przygotowane przez nas, pozostało, natomiast zadaniem Nagata było wykonanie samego wnętrza sali, ze stałą adaptacją akustyczną. Akustyka wnętrz wszystkich pozostałych pomieszczeń z Salą Kameralną, kompleksem studia nagrań, salami prób i garderobami oraz atrium to już nasze samodzielne zadanie. ORAZ JEJ WYKONAWCY 13 lutego 2012 roku podpisano umowę z wykonawcą budowy nowej siedziby NOSPR, którą jest konsorcjum firm pod przewodnictwem WARBUD S.A. z Warszawy. Inwestorem jest Urząd Miasta Katowice, koszt całkowity szacowany jest na 265 Wielka Sala Koncertowa i Sala Kameralna wykonane są w technologii pudełka w pudełku na zdjęciu ściana wewnętrzna i zewnętrzna Sali Kameralnej. Wizualizacja budynku NOSPR od strony parku i wejścia górnego. milionów złotych, przy czym wkład własny inwestora to zł, a reszta nieco ponad 122 mln. zł to dofinansowanie z Europejskiego Funduszu Rozwoju Regionalnego, Program Operacyjny Infrastruktura i Środowisko. Na bezpośrednie zlecenie inwestora nadzór akustyczny nad wykonaniem całego obiektu prowadzi Pracowania Akustyczna Kozłowski. Prace rozpoczęły się zaraz po podpisaniu umowy z wykonawcą robót, 20 lutego, zaś ich zakończenie zaplanowano na czerwiec 2014 r. PROJEKT Międzynarodowy konkurs architektoniczny na projekt nowej siedziby NOSPR został rozstrzygnięty w grudniu 2008 roku. Jak już pisałem, wygrała go pracowania architektoniczna Konior Studio Tomasza Koniora, która do opracowania projektu pokonkursowego zaprosiła Pracownię Akustyczną Kozłowski z Wrocławia. Od pierwszych wizji konkursowych architekci skupiali się na rozwiązaniach dla budynku silnie związanego z kontekstem miejskim, tworzącego żywą i wielowątkową przestrzeń publiczną. Bryła i struktura budynku pod każdym względem odnoszą się do jego głównej funkcji, którą jest stworzenie przestrzeni odpowiedniej dla muzyki. Budynek będzie miał nowoczesną elewację, której głównym elementem będą różnej grubości kolumny z cegły. Nieregularny rytm pionowych linii elewacji ma przywoływać skojarzenia z muzyką. Boczne strony ceglanych kolumn pomalowane będą na kolor czerwony, w nawiązaniu do sposobu dekorowania 58 Live Sound & Installation czerwiec 2013

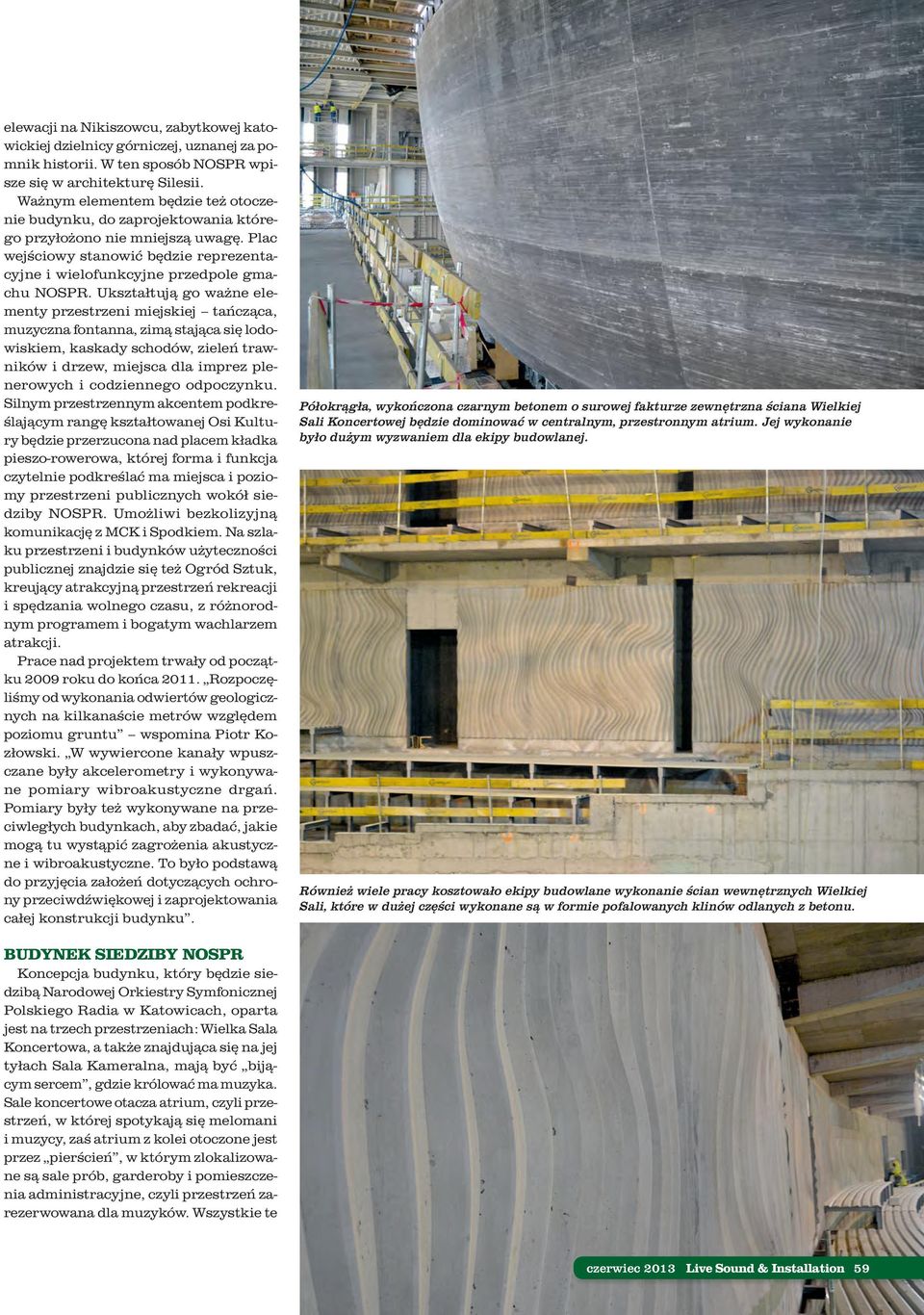

4 elewacji na Nikiszowcu, zabytkowej katowickiej dzielnicy górniczej, uznanej za pomnik historii. W ten sposób NOSPR wpisze się w architekturę Silesii. Ważnym elementem będzie też otoczenie budynku, do zaprojektowania którego przyłożono nie mniejszą uwagę. Plac wejściowy stanowić będzie reprezentacyjne i wielofunkcyjne przedpole gmachu NOSPR. Ukształtują go ważne elementy przestrzeni miejskiej tańcząca, muzyczna fontanna, zimą stająca się lodowiskiem, kaskady schodów, zieleń trawników i drzew, miejsca dla imprez plenerowych i codziennego odpoczynku. Silnym przestrzennym akcentem podkreślającym rangę kształtowanej Osi Kultury będzie przerzucona nad placem kładka pieszo-rowerowa, której forma i funkcja czytelnie podkreślać ma miejsca i poziomy przestrzeni publicznych wokół siedziby NOSPR. Umożliwi bezkolizyjną komunikację z MCK i Spodkiem. Na szlaku przestrzeni i budynków użyteczności publicznej znajdzie się też Ogród Sztuk, kreujący atrakcyjną przestrzeń rekreacji i spędzania wolnego czasu, z różnorodnym programem i bogatym wachlarzem atrakcji. Prace nad projektem trwały od początku 2009 roku do końca Rozpoczęliśmy od wykonania odwiertów geologicznych na kilkanaście metrów względem poziomu gruntu wspomina Piotr Kozłowski. W wywiercone kanały wpuszczane były akcelerometry i wykonywane pomiary wibroakustyczne drgań. Pomiary były też wykonywane na przeciwległych budynkach, aby zbadać, jakie mogą tu wystąpić zagrożenia akustyczne i wibroakustyczne. To było podstawą do przyjęcia założeń dotyczących ochrony przeciwdźwiękowej i zaprojektowania całej konstrukcji budynku. Półokrągła, wykończona czarnym betonem o surowej fakturze zewnętrzna ściana Wielkiej Sali Koncertowej będzie dominować w centralnym, przestronnym atrium. Jej wykonanie było dużym wyzwaniem dla ekipy budowlanej. Również wiele pracy kosztowało ekipy budowlane wykonanie ścian wewnętrznych Wielkiej Sali, które w dużej części wykonane są w formie pofalowanych klinów odlanych z betonu. BUDYNEK SIEDZIBY NOSPR Koncepcja budynku, który będzie siedzibą Narodowej Orkiestry Symfonicznej Polskiego Radia w Katowicach, oparta jest na trzech przestrzeniach: Wielka Sala Koncertowa, a także znajdująca się na jej tyłach Sala Kameralna, mają być bijącym sercem, gdzie królować ma muzyka. Sale koncertowe otacza atrium, czyli przestrzeń, w której spotykają się melomani i muzycy, zaś atrium z kolei otoczone jest przez pierścień, w którym zlokalizowane są sale prób, garderoby i pomieszczenia administracyjne, czyli przestrzeń zarezerwowana dla muzyków. Wszystkie te czerwiec 2013 Live Sound & Installation 59

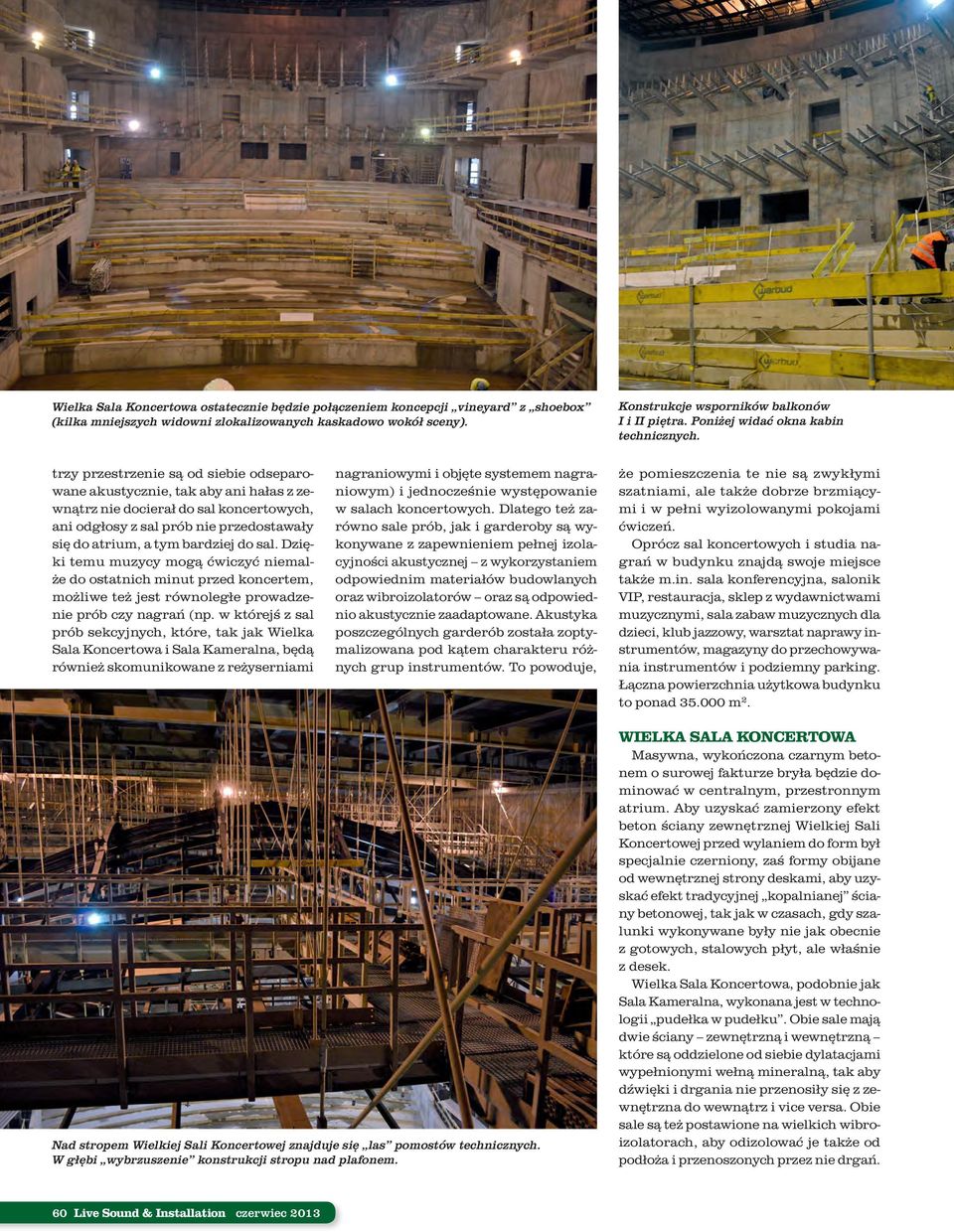

5 Wielka Sala Koncertowa ostatecznie będzie połączeniem koncepcji vineyard z shoebox (kilka mniejszych widowni zlokalizowanych kaskadowo wokół sceny). Konstrukcje wsporników balkonów I i II piętra. Poniżej widać okna kabin technicznych. trzy przestrzenie są od siebie odseparowane akustycznie, tak aby ani hałas z zewnątrz nie docierał do sal koncertowych, ani odgłosy z sal prób nie przedostawały się do atrium, a tym bardziej do sal. Dzięki temu muzycy mogą ćwiczyć niemalże do ostatnich minut przed koncertem, możliwe też jest równoległe prowadzenie prób czy nagrań (np. w którejś z sal prób sekcyjnych, które, tak jak Wielka Sala Koncertowa i Sala Kameralna, będą również skomunikowane z reżyserniami nagraniowymi i objęte systemem nagraniowym) i jednocześnie występowanie w salach koncertowych. Dlatego też zarówno sale prób, jak i garderoby są wykonywane z zapewnieniem pełnej izolacyjności akustycznej z wykorzystaniem odpowiednim materiałów budowlanych oraz wibroizolatorów oraz są odpowiednio akustycznie zaadaptowane. Akustyka poszczególnych garderób została zoptymalizowana pod kątem charakteru różnych grup instrumentów. To powoduje, że pomieszczenia te nie są zwykłymi szatniami, ale także dobrze brzmiącymi i w pełni wyizolowanymi pokojami ćwiczeń. Oprócz sal koncertowych i studia nagrań w budynku znajdą swoje miejsce także m.in. sala konferencyjna, salonik VIP, restauracja, sklep z wydawnictwami muzycznymi, sala zabaw muzycznych dla dzieci, klub jazzowy, warsztat naprawy instrumentów, magazyny do przechowywania instrumentów i podziemny parking. Łączna powierzchnia użytkowa budynku to ponad m 2. Nad stropem Wielkiej Sali Koncertowej znajduje się las pomostów technicznych. W głębi wybrzuszenie konstrukcji stropu nad plafonem. WIELKA SALA KONCERTOWA Masywna, wykończona czarnym betonem o surowej fakturze bryła będzie dominować w centralnym, przestronnym atrium. Aby uzyskać zamierzony efekt beton ściany zewnętrznej Wielkiej Sali Koncertowej przed wylaniem do form był specjalnie czerniony, zaś formy obijane od wewnętrznej strony deskami, aby uzyskać efekt tradycyjnej kopalnianej ściany betonowej, tak jak w czasach, gdy szalunki wykonywane były nie jak obecnie z gotowych, stalowych płyt, ale właśnie z desek. Wielka Sala Koncertowa, podobnie jak Sala Kameralna, wykonana jest w technologii pudełka w pudełku. Obie sale mają dwie ściany zewnętrzną i wewnętrzną które są oddzielone od siebie dylatacjami wypełnionymi wełną mineralną, tak aby dźwięki i drgania nie przenosiły się z zewnętrzna do wewnątrz i vice versa. Obie sale są też postawione na wielkich wibroizolatorach, aby odizolować je także od podłoża i przenoszonych przez nie drgań. 60 Live Sound & Installation czerwiec 2013

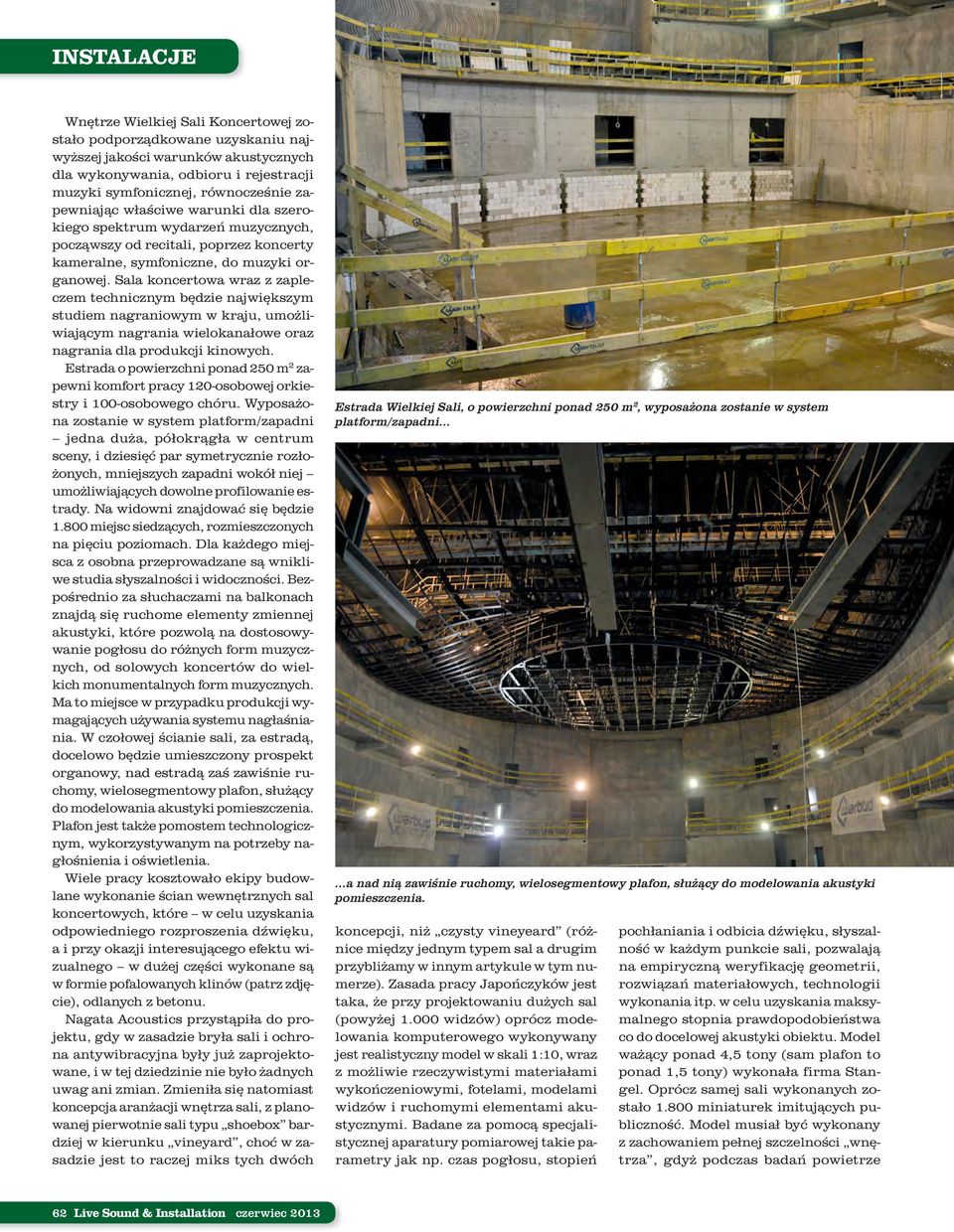

6 INSTALACJE Wnętrze Wielkiej Sali Koncertowej zostało podporządkowane uzyskaniu najwyższej jakości warunków akustycznych dla wykonywania, odbioru i rejestracji muzyki symfonicznej, równocześnie zapewniając właściwe warunki dla szerokiego spektrum wydarzeń muzycznych, począwszy od recitali, poprzez koncerty kameralne, symfoniczne, do muzyki organowej. Sala koncertowa wraz z zapleczem technicznym będzie największym studiem nagraniowym w kraju, umożliwiającym nagrania wielokanałowe oraz nagrania dla produkcji kinowych. Estrada o powierzchni ponad 250 m 2 zapewni komfort pracy 120-osobowej orkiestry i 100-osobowego chóru. Wyposażona zostanie w system platform/zapadni jedna duża, półokrągła w centrum sceny, i dziesięć par symetrycznie rozłożonych, mniejszych zapadni wokół niej umożliwiających dowolne profilowanie estrady. Na widowni znajdować się będzie miejsc siedzących, rozmieszczonych na pięciu poziomach. Dla każdego miejsca z osobna przeprowadzane są wnikliwe studia słyszalności i widoczności. Bezpośrednio za słuchaczami na balkonach znajdą się ruchome elementy zmiennej akustyki, które pozwolą na dostosowywanie pogłosu do różnych form muzycznych, od solowych koncertów do wielkich monumentalnych form muzycznych. Ma to miejsce w przypadku produkcji wymagających używania systemu nagłaśniania. W czołowej ścianie sali, za estradą, docelowo będzie umieszczony prospekt organowy, nad estradą zaś zawiśnie ruchomy, wielosegmentowy plafon, służący do modelowania akustyki pomieszczenia. Plafon jest także pomostem technologicznym, wykorzystywanym na potrzeby nagłośnienia i oświetlenia. Wiele pracy kosztowało ekipy budowlane wykonanie ścian wewnętrznych sal koncertowych, które w celu uzyskania odpowiedniego rozproszenia dźwięku, a i przy okazji interesującego efektu wizualnego w dużej części wykonane są w formie pofalowanych klinów (patrz zdjęcie), odlanych z betonu. Nagata Acoustics przystąpiła do projektu, gdy w zasadzie bryła sali i ochrona antywibracyjna były już zaprojektowane, i w tej dziedzinie nie było żadnych uwag ani zmian. Zmieniła się natomiast koncepcja aranżacji wnętrza sali, z planowanej pierwotnie sali typu shoebox bardziej w kierunku vineyard, choć w zasadzie jest to raczej miks tych dwóch Estrada Wielkiej Sali, o powierzchni ponad 250 m 2, wyposażona zostanie w system platform/zapadni a nad nią zawiśnie ruchomy, wielosegmentowy plafon, służący do modelowania akustyki pomieszczenia. koncepcji, niż czysty vineyeard (różnice między jednym typem sal a drugim przybliżamy w innym artykule w tym numerze). Zasada pracy Japończyków jest taka, że przy projektowaniu dużych sal (powyżej widzów) oprócz modelowania komputerowego wykonywany jest realistyczny model w skali 1:10, wraz z możliwie rzeczywistymi materiałami wykończeniowymi, fotelami, modelami widzów i ruchomymi elementami akustycznymi. Badane za pomocą specjalistycznej aparatury pomiarowej takie parametry jak np. czas pogłosu, stopień pochłaniania i odbicia dźwięku, słyszalność w każdym punkcie sali, pozwalają na empiryczną weryfikację geometrii, rozwiązań materiałowych, technologii wykonania itp. w celu uzyskania maksymalnego stopnia prawdopodobieństwa co do docelowej akustyki obiektu. Model ważący ponad 4,5 tony (sam plafon to ponad 1,5 tony) wykonała firma Stangel. Oprócz samej sali wykonanych zostało miniaturek imitujących publiczność. Model musiał być wykonany z zachowaniem pełnej szczelności wnętrza, gdyż podczas badań powietrze 62 Live Sound & Installation czerwiec 2013

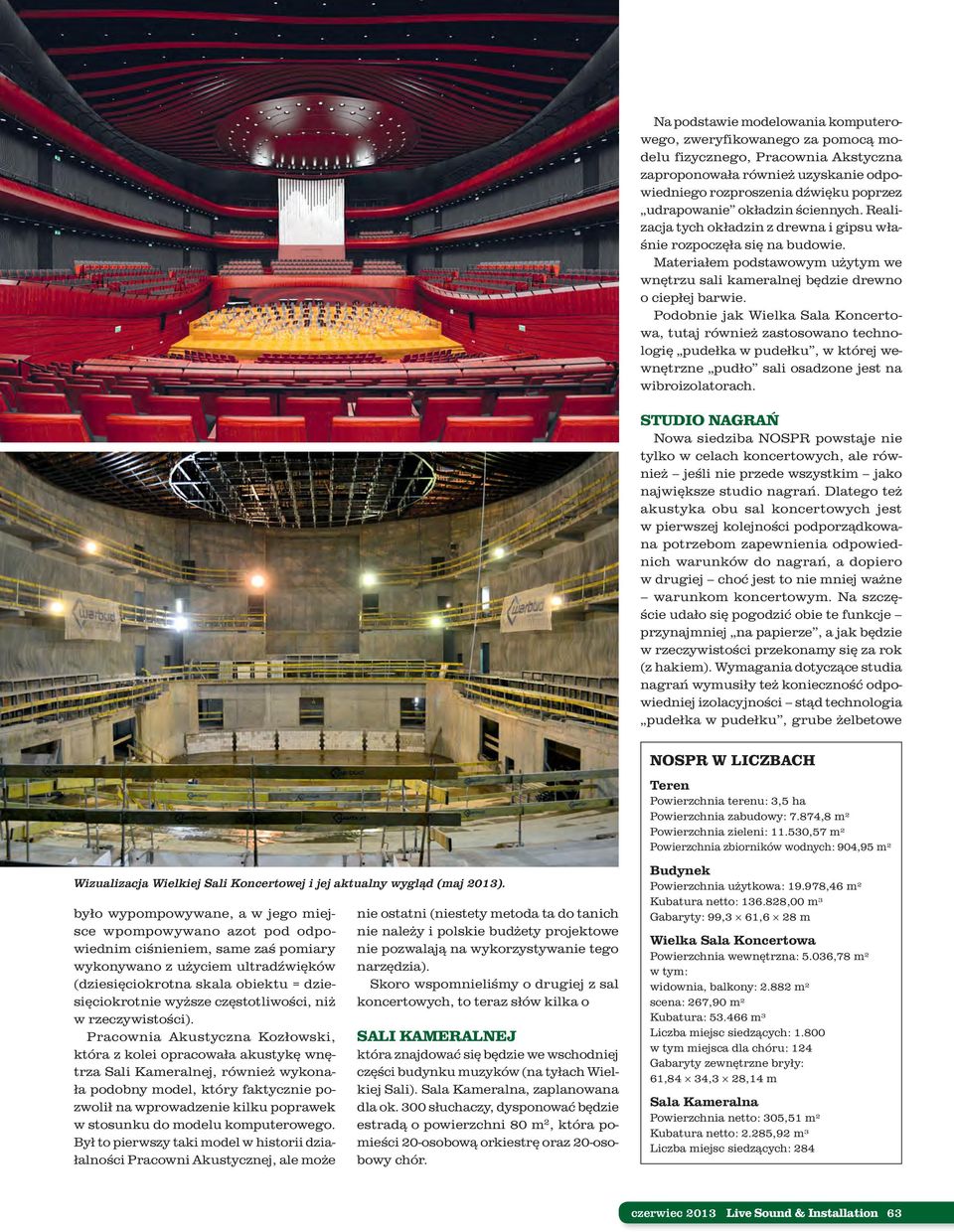

7 Na podstawie modelowania komputerowego, zweryfikowanego za pomocą modelu fizycznego, Pracownia Akstyczna zaproponowała również uzyskanie odpowiedniego rozproszenia dźwięku poprzez udrapowanie okładzin ściennych. Realizacja tych okładzin z drewna i gipsu właśnie rozpoczęła się na budowie. Materiałem podstawowym użytym we wnętrzu sali kameralnej będzie drewno o ciepłej barwie. Podobnie jak Wielka Sala Koncertowa, tutaj również zastosowano technologię pudełka w pudełku, w której wewnętrzne pudło sali osadzone jest na wibroizolatorach. STUDIO NAGRAŃ Nowa siedziba NOSPR powstaje nie tylko w celach koncertowych, ale również jeśli nie przede wszystkim jako największe studio nagrań. Dlatego też akustyka obu sal koncertowych jest w pierwszej kolejności podporządkowana potrzebom zapewnienia odpowiednich warunków do nagrań, a dopiero w drugiej choć jest to nie mniej ważne warunkom koncertowym. Na szczęście udało się pogodzić obie te funkcje przynajmniej na papierze, a jak będzie w rzeczywistości przekonamy się za rok (z hakiem). Wymagania dotyczące studia nagrań wymusiły też konieczność odpowiedniej izolacyjności stąd technologia pudełka w pudełku, grube żelbetowe Wizualizacja Wielkiej Sali Koncertowej i jej aktualny wygląd (maj 2013). było wypompowywane, a w jego miejsce wpompowywano azot pod odpowiednim ciśnieniem, same zaś pomiary wykonywano z użyciem ultra dźwięków (dziesięciokrotna skala obiektu = dziesięciokrotnie wyższe częstotliwości, niż w rzeczywistości). Pracownia Akustyczna Kozłowski, która z kolei opracowała akustykę wnętrza Sali Kameralnej, również wykonała podobny model, który faktycznie pozwolił na wprowadzenie kilku poprawek w stosunku do modelu komputerowego. Był to pierwszy taki model w historii działalności Pracowni Akustycznej, ale może nie ostatni (niestety metoda ta do tanich nie należy i polskie budżety projektowe nie pozwalają na wykorzystywanie tego narzędzia). Skoro wspomnieliśmy o drugiej z sal koncertowych, to teraz słów kilka o SALI KAMERALNEJ która znajdować się będzie we wschodniej części budynku muzyków (na tyłach Wielkiej Sali). Sala Kameralna, zaplanowana dla ok. 300 słuchaczy, dysponować będzie estradą o powierzchni 80 m 2, która pomieści 20-osobową orkiestrę oraz 20-osobowy chór. NOSPR W LICZBACH Teren Powierzchnia terenu: 3,5 ha Powierzchnia zabudowy: 7.874,8 m² Powierzchnia zieleni: ,57 m² Powierzchnia zbiorników wodnych: 904,95 m² Budynek Powierzchnia użytkowa: ,46 m² Kubatura netto: ,00 m³ Gabaryty: 99,3 61,6 28 m Wielka Sala Koncertowa Powierzchnia wewnętrzna: 5.036,78 m² w tym: widownia, balkony: m² scena: 267,90 m² Kubatura: m³ Liczba miejsc siedzących: w tym miejsca dla chóru: 124 Gabaryty zewnętrzne bryły: 61,84 34,3 28,14 m Sala Kameralna Powierzchnia netto: 305,51 m² Kubatura netto: 2.285,92 m³ Liczba miejsc siedzących: 284 czerwiec 2013 Live Sound & Installation 63

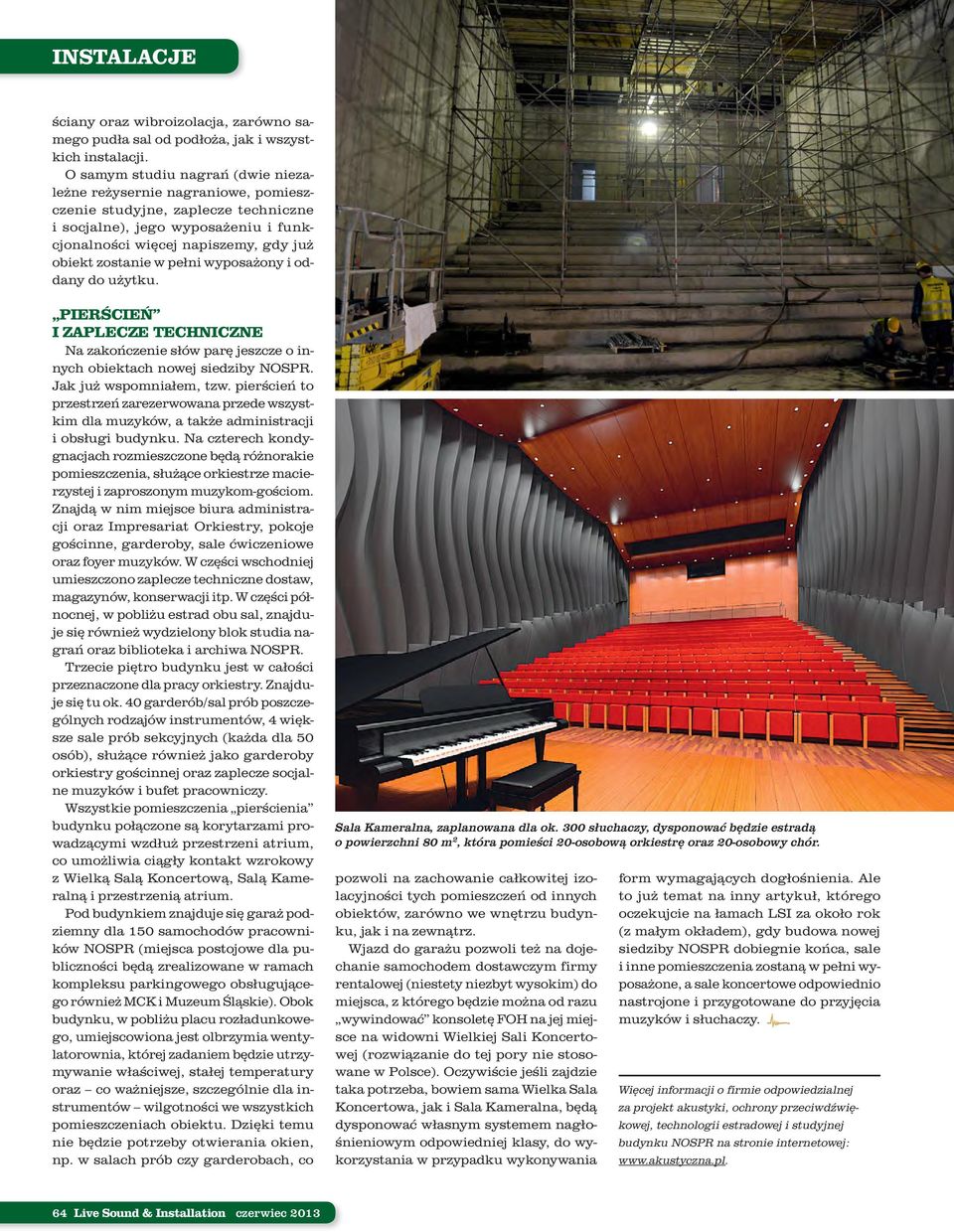

8 INSTALACJE ściany oraz wibroizolacja, zarówno samego pudła sal od podłoża, jak i wszystkich instalacji. O samym studiu nagrań (dwie niezależne reżysernie nagraniowe, pomieszczenie studyjne, zaplecze techniczne i socjalne), jego wyposażeniu i funkcjonalności więcej napiszemy, gdy już obiekt zostanie w pełni wyposażony i oddany do użytku. PIERŚCIEŃ I ZAPLECZE TECHNICZNE Na zakończenie słów parę jeszcze o innych obiektach nowej siedziby NOSPR. Jak już wspomniałem, tzw. pierścień to przestrzeń zarezerwowana przede wszystkim dla muzyków, a także administracji i obsługi budynku. Na czterech kondygnacjach rozmieszczone będą różnorakie pomieszczenia, służące orkiestrze macierzystej i zaproszonym muzykom-gościom. Znajdą w nim miejsce biura administracji oraz Impresariat Orkiestry, pokoje gościnne, garderoby, sale ćwiczeniowe oraz foyer muzyków. W części wschodniej umieszczono zaplecze techniczne dostaw, magazynów, konserwacji itp. W części północnej, w pobliżu estrad obu sal, znajduje się również wydzielony blok studia nagrań oraz biblioteka i archiwa NOSPR. Trzecie piętro budynku jest w całości przeznaczone dla pracy orkiestry. Znajduje się tu ok. 40 garderób/sal prób poszczególnych rodzajów instrumentów, 4 większe sale prób sekcyjnych (każda dla 50 osób), służące również jako garderoby orkiestry gościnnej oraz zaplecze socjalne muzyków i bufet pracowniczy. Wszystkie pomieszczenia pierścienia budynku połączone są korytarzami prowadzącymi wzdłuż przestrzeni atrium, co umożliwia ciągły kontakt wzrokowy z Wielką Salą Koncertową, Salą Kameralną i przestrzenią atrium. Pod budynkiem znajduje się garaż podziemny dla 150 samochodów pracowników NOSPR (miejsca postojowe dla publiczności będą zrealizowane w ramach kompleksu parkingowego obsługującego również MCK i Muzeum Śląskie). Obok budynku, w pobliżu placu rozładunkowego, umiejscowiona jest olbrzymia wentylatorownia, której zadaniem będzie utrzymywanie właściwej, stałej temperatury oraz co ważniejsze, szczególnie dla instrumentów wilgotności we wszystkich pomieszczeniach obiektu. Dzięki temu nie będzie potrzeby otwierania okien, np. w salach prób czy garderobach, co Sala Kameralna, zaplanowana dla ok. 300 słuchaczy, dysponować będzie estradą o powierzchni 80 m 2, która pomieści 20-osobową orkiestrę oraz 20-osobowy chór. pozwoli na zachowanie całkowitej izolacyjności tych pomieszczeń od innych obiektów, zarówno we wnętrzu budynku, jak i na zewnątrz. Wjazd do garażu pozwoli też na dojechanie samochodem dostawczym firmy rentalowej (niestety niezbyt wysokim) do miejsca, z którego będzie można od razu wywindować konsoletę FOH na jej miejsce na widowni Wielkiej Sali Koncertowej (rozwiązanie do tej pory nie stosowane w Polsce). Oczywiście jeśli zajdzie taka potrzeba, bowiem sama Wielka Sala Koncertowa, jak i Sala Kameralna, będą dysponować własnym systemem nagłośnieniowym odpowiedniej klasy, do wykorzystania w przypadku wykonywania form wymagających dogłośnienia. Ale to już temat na inny artykuł, którego oczekujcie na łamach LSI za około rok (z małym okładem), gdy budowa nowej siedziby NOSPR dobiegnie końca, sale i inne pomieszczenia zostaną w pełni wyposażone, a sale koncertowe odpowiednio nastrojone i przygotowane do przyjęcia muzyków i słuchaczy. Więcej informacji o firmie odpowiedzialnej za projekt akustyki, ochrony przeciwdźwiękowej, technologii estradowej i studyjnej budynku NOSPR na stronie internetowej: 64 Live Sound & Installation czerwiec 2013
