1 DPCV 15-50mm Regulator różnicy ciśnień. SPECYFIKACJA Ciśnienie statyczne: 1600 kpa / 232 psi Temperatura, media: -20ºC do +130ºC / +-4ºF do +266ºF Materiał: - korpus: brąz CuSn5Zn5Pb2 / CuSn5Zn5Pb5-C i Miedź CuZn39Pb3 - części wewnętrzne: miedź CuZn39Pb3 / Stal nierdzewna - pierścień uszczelniający: EPDM - gniazdo: EPDM - membrana: EPDM - rurka kapilarna: Cu - sprężyna: stal nierdzewna - części plastikowe: PA - łączniki: stal nierdzewna / niklowana stal karbonowa Maksymalna operacyjna P: 210 kpad / 30 psid Zakres różnicy ciśnień: 5 kpad to 35 kpad / 0.7 psid to 5.1 psid Przyłącza: stały gwint wewnętrzny ISO (ISO7, DIN2999) Rurka kapilarna: Ø4mm, długość: 0,8mm, króćce: ¼ ISO gwintowane

2 WYMIARY I WAGI (NOMINALNE) mierzone w mm., chyba, że zaznaczono inaczej Nr modelu Rozmiar zaworu L1 L2 H1 H2 w Waga (kg) Kv² (m³/hr) DPCV.1.1.X.I 15mm DPCV.1.2.X.I 20mm DPCV.1.3.X.I 25mm DPCV.1.4.X.I 32mm DPCV.1.5.X.I 40mm DPCV.1.6.X.I 50mm H2 H1 L1 L2 W WYBÓR NUMERU MODELU DPCV. 1.. I Wprowadź zakres kontrolowanej różnicy ciśnień: 1=5-35 kpad / psid (standard) Wprowadź typ korpusu: 1= 15mm (1/2 ) 2= 20mm (3/4 ) 3= 25mm (1 ) 4= 32mm (1 1/4 ) 5= 40mm (1 1/2 ) 6= 50mm (2 ) Wprowadź wymogi przyłączy ciśnienia/temperatury B= 2 przyłącza ciśnienia/temperatury C=3 przyłącza ciśnienia/temperatury 1 P= zaślepki (standard) Wprowadź normę przyłączy: I= ISO (standard) Przykład: DPCV.1.2.C.I=DPCV DN20 z 3 przyłączami ciśnienia/temperatury 20 mm ISO gwint wewnętrzny, króćce, 5-35kPaD Uwaga 1: dodatkowe przyłącze może być użyte do mierzenia ciśnienia rurki kapilarnej.

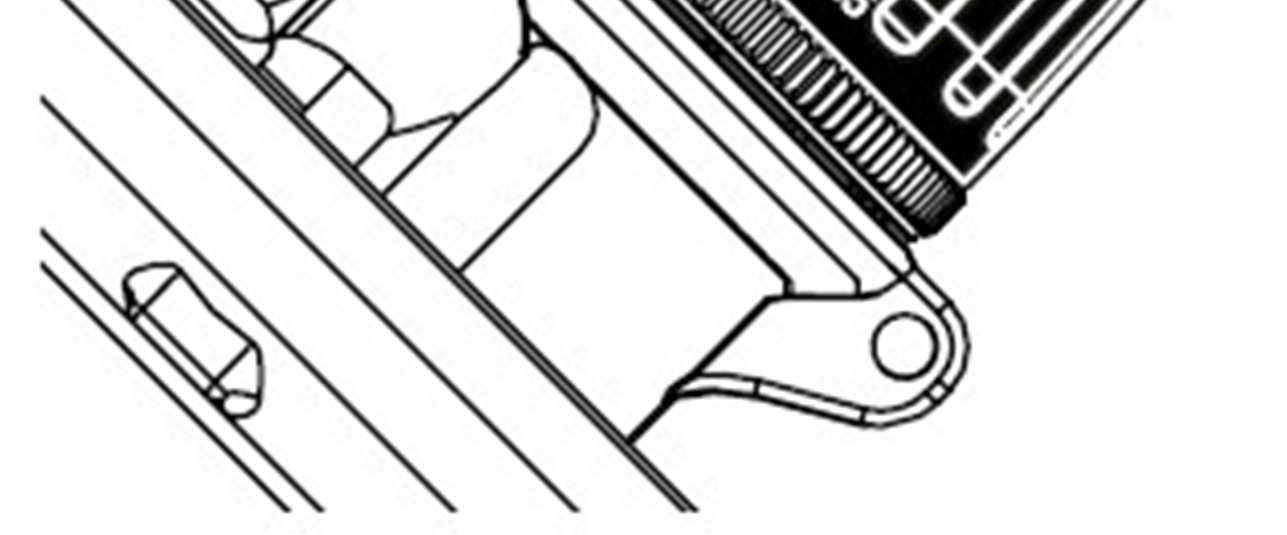

3 OPIS OGÓLNY Zawory DPCV należą do grupy zaworów regulujących ciśnienie dyferencyjne. Każdy zawór ma regulowane ustawienia ciśnienia dyferencyjnego, aby umożliwić różne ograniczenia ciśnienia dla zachowania równowagi i do unikania hałasu z podsystemu, który jest regulowany przez ten zawór. Co więcej, zawór DPCV może być używany jako zawór odcinający. Zawór DPCV jest łatwy do ustawienia, nie wymaga użycia specjalistycznego sprzętu i tabel konwersyjnych. Ustawienie jest nadrukowane bezpośrednio na zaworze, który reguluje się ręcznie. Zawór jest odporny na manipulację, jeżeli jest zabezpieczony pierścieniem blokującym na przyłączu kabla. USTAWIENIA OGRANICZENIA CIŚNIENIA DYFERENCYJNEGO Ogólne ustawienia regulowanego P Ustawienie kpad psid Operacyjne P Min. Max./ Zalecane max. kpad psid kpad psid /90 30/ /110 30/ /130 30/ /150 30/ /170 30/ /190 30/ /210 30/30 Dokładność: Maksymalnie ±25% regulowanego ciśnienia dyferencyjnego lub ±10% maksymalnego ciśnienia dyferencyjnego. Przekręcić górne pokrętło, aż do ustawienia odpowiedniej wartości. Obrazek pokazuje ustawienie 5 kpa (ustawienie fabryczne). Aby uzyskać bardziej precyzyjne ustawienia lub osiągnąć nastaw pomiędzy ustawieniami z tabeli, należy zmierzyć regulowane ciśnienie dyferencyjne podczas ustawiania zaworu.

4 USTAWIENIA MAKSYMALNEGO REGULOWANEGO PRZEPŁYWU 150% 125% Kontrolowane P 100% 75% 50% 25% 0% Q min Q Q max Zakres przepływu (l/h) Ustawienie: DN15 DN20 DN25 DN32 DN40 DN50 Qmin Qmax Qmin Qmax Qmin Qmax Qmin Qmax Qmin Qmax Qmin Qmax AKCESORIA Rurka kapilarna z mocowaniem, część zapasowa: ACC00120.

5 SPECYFIKACJA OGÓLNA 1. ZAWÓR REGULACJI CIŚNIENIA DYFERENCYJNEGO 1.1 Klient powinien instalować zawory zgodnie z rysunkami. 1.2 Zawór powinien być wykorzystywany do kontroli ciśnienia dyferencyjnego. Zawór regulujący ciśnienie dyferencyjne będzie kontrolował różnicę ciśnień w podsystemie niezależnie od wahającego się systemu. 1.3 Ciśnienie dyferencyjne jest dostępne w 1 zakresie dla DN15 do DN20. Ustawienia różnicy ciśnień powinny być stale dostosowywane w zakresie 5-35 kpad. Zawór jest regulowany zewnętrznie zgodnie z działającym systemem. 1.4 Zawór regulujący ciśnienie dyferencyjne jest w stanie regulować ciśnienie dyferencyjne w zakresie ±25% regulowanego ciśnienia dyferencyjnego lub ±10% maksymalnego ustawienia. 1.5 Zawór jest w stanie działać jako zawór odcinający w czasie, gdy nie spełnia funkcji zaworu regulującego ciśnienie dyferencyjne. 1.6 Korpus zaworu zawiera brąz CuSn5Zn5Pb2 / CuSn5Zn5Pb5-C, oceniany na nie mniej niż 1600 kpa ciśnienia statycznego i +130 C. 1.7 Korpus zaworu jest trwale oznaczony, aby wskazywać kierunek przepływu. 1.8 Części regulujące różnicę ciśnień zawierają mosiądz, miedź i stal nierdzewną z membraną EPDM i częściami uszczelniającymi. 1.9 Dodatkowe testowe przyłącza ciśnieniowe/temperaturowe weryfikujące prawidłowość przepływu jest dostępne dla wszystkich rozmiarów zaworów. STOSOWANIE I PRZYKŁAD ZASILANIE ZWROT AKTUALIZACJE Najnowsze aktualizacje dostępne na FlowCon International nie ponosi odpowiedzialności za możliwe błędy w jakimkolwiek drukowanym materiale. Wszystkie prawa zastrzeżone.
