1 3VL IEC molded case circuit breakers Informacje o dokumencie 1 Informacje o produkcie 2 SENTRON Wyłączniki kompaktowe 3VT2 i 3VT3 Instrukcja obsługi wyłączników kompaktowych 3VT2 i 3VT3 Opis produktu 3 Akcesoria dodatkowe 4 Serwis i przeglądy 5 Schematy połączeń 6 02/2015

2 Informacje prawne 1.1 Wprowadzenie

3 Informacje prawne 1.1 Wprowadzenie Informacje prawne Zasady bezpieczeństwa Niniejsza instrukcja zawiera uwagi, do których stosowanie się zapewni bezpieczeństwo użytkownikowi oraz zapobiegnie uszkodzeniom mienia. Uwagi dotyczące bezpieczeństwa użytkownika oznaczone są odpowiednim symbolem, uwagi odnoszące się jedynie do uszkodzeń mienia nie są oznaczone żadnym symbolem. Uwagi znajdujące się poniżej ułożone są wg stopnia zagrożenia. NIEBEZPIECZEŃSTWO oznacza, że w razie niepodjęcia odpowiednich środków dojdzie do śmierci lub poważnych uszkodzeń ciała. OSTRZEŻENIE oznacza, że w razie niepodjęcia odpowiednich środków może dojść do śmierci lub poważnych uszkodzeń ciała. UWAGA z symbolem, oznacza, że w razie niepodjęcia odpowiednich środków może dojść do uszkodzeń mienia. UWAGA bez symbolu, oznacza, że w razie nie podjęcia odpowiednich środków może dojść do uszkodzenia mienia. INFORMACJA oznacza, że w razie niezastosowania się do instrukcji może dojść do nieprzewidzianej sytuacji. W razie wystąpienia większej ilości zagrożeń, użyty zostanie symbol największego stopnia zagrożenia. Zawiadomienie o możliwości wystąpienia zagrożenia zdrowia oznaczone symbolem może zawierać także ostrzeżenie dotyczące uszkodzenia mienia. Wykwalifikowany personel Z urządzenia/systemu można korzystać jedynie zgodnie z niniejszą instrukcją. Urządzenie/system może obsługiwać jedynie wykwalifikowany personel. Za osoby wykwalifikowane uważa się osoby uprawnione do nadzorowania, oznaczania urządzeń, systemów i obwodów zgodnie z przyjętymi zasadami i normami bezpieczeństwa. Użytkowanie Zapamiętaj: OSTRZEŻENIE Urządzenie można wykorzystywać jedynie do zastosowań opisanych w katalogu lub broszurze technicznej, z wykorzystaniem urządzeń lub elementów innych producentów, uznanych lub poleconych przez firmę Siemens. Do prawidłowego funkcjonowania urządzenia niezbędne jest prawidłowe przetransportowanie, przechowywanie, montaż, eksploatacja oraz czynności konserwacyjne. Znaki towarowe Wszystkie nazwy oznaczone są zastrzeżonymi znakami towarowymi Siemens AG. Wykorzystywanie pozostałych znaków towarowych zawartych w niniejszej publikacji przez osoby trzecie do potrzeb własnych może naruszać prawa ich właścicieli. Odrzucenie odpowiedzialności Dołożyliśmy wszelkich starań, aby informacje zawarte w niniejszej publikacji zgadzały się z opisywanym osprzętem i oprogramowaniem. Nie możemy jednak zagwarantować pełnej zgodności informacji. Jednakże, informacje zawarte w niniejszej publikacji są regularnie weryfikowane, a wszelkie poprawki znajdują się w poprawionych wydaniach. 4

4 Informacje prawne 1.1 Wprowadzenie 5

5 Spis treści 1.1 Wprowadzenie Spis treści Informacje prawne... 4 Spis treści... 6 Informacje o dokumencie Wprowadzenie Wsparcie techniczne Informacje o produkcie Ważne informacje Zakres Standardy i certyfikacje Warunki użytkowania Zrzeczenie się odpowiedzialności Dane zamawiania Schemat numeru zamówieniowego Budowa wyłącznika Budowa wyłącznika 3VT2 i 3VT Opis produktu Przegląd wyłączników 3VT SENTRON 3VT wszystkie typy Dostępne akcesoria dla wyłączników 3VT2 i 3VT Wyzwalacze nadprądowe 3VT2 i 3VT Budowa wyzwalacza elektronicznego: Montaż wyzwalacza nadprądowego w bloku wyłącznika Wykonanie nastaw charakterystyki na wyzwalaczu nadprądowym Ustawienie charakterystyki wyłączania Zabezpieczenie przeciążeniowe (termiczne) L Zabezpieczenie zwarciowe krótkozwłoczne S Zabezpieczenie zwarciowe bezwłoczne I Przegląd wyzwalaczy elektronicznych ETU wyłącznika 3VT Przegląd wyzwalaczy elektronicznych ETU wyłącznika 3VT Akcesoria dodatkowe Wyposażenie wewnętrzne 3VT2 i 3VT Rozmieszczenie przedziałów akcesoriów wewnątrz wyłącznika 3VT Styki pomocnicze, alarmowe i zależne Stan łączników pomocniczych w przedziałach akcesoriów

6 Spis treści 1.1 Wprowadzenie Montaż i demontaż styków pomocniczych Wyzwalacze napięciowe i podnapięciowe Montaż i demontaż wyzwalacza napięciowego i podnapięciowego Napędy obrotowe 3VT2 i 3VT Pozycje pracy napędu obrotowego Montaż i demontaż napędu obrotowego bezpośredniego Blokowanie napędu obrotowego w pozycji Odblokowanie napędu obrotowego drzwiowego w pozycji Napędy silnikowe 3VT2 i 3VT Budowa napędu silnikowego Montaż napędu silnikowego 3VT2 i 3VT Działanie napędu silnikowego Wzajemna blokada cięgnowa 3VT2 i 3VT Działanie blokady mechanicznej Podstawy wysuwne Operacje na wyłączniku w technice wysuwnej: Podstawy wtykowe Operacje na wyłączniku w technice wtykowej: Serwis i przeglądy Przeglądy wymagane czasookresy Czynności podczas przeglądu: Rozwiązywanie problemów Kontakt z serwisem Schematy połączeń Schemat obwodów sterowania 3VT Schemat obwodów sterowania 3VT

7 Informacje o dokumencie 1.1 Wprowadzenie Informacje o dokumencie Wprowadzenie Przeznaczenie dokumentu Niniejszy podręcznik opisuje zasady konfiguracji i obsługi wyłączników kompaktowych 3VT2 i 3VT3. Jego użytkownikami mogą być: projektanci; operatorzy instalacji; inżynierowie uczestniczący w pracach; personel serwisowy i konserwacyjny. Dla zrozumienia treści zawartych w niniejszym podręczniku wymagana jest ogólna wiedza z dziedziny elektrotechniki. Do celów instalowania i podłączania urządzenia konieczna jest znajomość stosownych przepisów oraz norm bezpieczeństwa 1.2 Wsparcie techniczne Dalsze informacje można uzyskać pod adresem: elektrotechnika.pl@siemens.com 8

8 Informacje o dokumencie 1.2 Wsparcie techniczne 9

9 Informacje o produkcie 2.1 Ważne informacje Informacje o produkcie Ważne informacje Zakres Ten podręcznik przeznaczony jest dla urządzeń: Wyłączniki i rozłączniki kompaktowe 3VT2 wraz z akcesoriami dodatkowymi Wyłączniki i rozłączniki kompaktowe 3VT3 wraz z akcesoriami dodatkowymi Standardy i certyfikacje Wyłączniki kompaktowe 3VT są zgodne z następującymi normami i standardami: IEC IEC IEC GOST CCC Warunki użytkowania Wyłączniki kompaktowe 3VT zostały zaprojektowane do stosowania wewnątrz obudów. Obudowy powinny być odpowiednio przygotowane na działanie warunków klimatycznych takich jak wilgotność, temperatura otoczenia czy praca w strefach wybuchowych. Zrzeczenie się odpowiedzialności Produkty opisane w niniejszej dokumentacji zostały opracowane w celu wykonywania funkcji zabezpieczeniowych i łączeniowych jako element większej instalacji, maszyny lub systemu. Kompletne bezpieczeństwo jest zatem odpowiedzialnością również pozostałych urządzeń będących elementami składowymi. Siemens AG jak również Siemens Spółka z o.o. odpowiadają za produkt 3VT z wyłączeniem elementów nieprodukowanych przez Siemensa, dlatego nie mogą zagwarantować poprawności działania całego systemu, w którym został zastosowany wyłącznik 3VT. Podstawą gwarancji są nienaruszone plomby dostarczanych urządzeń 3VT. 10

10 Informacje o produkcie 2.2 Dane zamawiania 2.2 Dane zamawiania Schemat numeru zamówieniowego Wyłącznik lub rozłącznik kompaktowy 3VT2 i 3VT3 jest składową dwóch części : podstawy (bloku wyłącznika) i wyzwalacza nadprądowego ETU (ang. electronic trip unit ) lub modułu rozłącznika. Typ podstawy wyłącznika kompaktowego 3VT jest definiowany przez schemat numeru zamówieniowego składającego się z 16 pozycji: Wyzwalacz nadprądowy lub moduł rozłącznika jest dobierany według schematu numeru 9-cio pozycyjnego. 11

11 Informacje o produkcie 2.3 Budowa wyłącznika 2.3 Budowa wyłącznika Budowa wyłącznika 3VT2 i 3VT3 1 Osłona zacisków górnych i dolnych 2 Śruby do montażu pokrywy styków pomocniczych i wyzwalacza napięciowego 3 Tabliczka znamionowa wyłącznika 4 Dźwignia wyłącznika 5 Wyzwalacz nadprądowy ETU 6 Pokrętła wyzwalacza nadprądowego. 7 Przycisk TEST 8 Wskaźnik położenia styków głównych wyłącznika 9 Oznaczenia standardów 12

12 Informacje o produkcie 2.3 Budowa wyłącznika 13

13 Opis produktu 3.1 Przegląd wyłączników 3VT Opis produktu Przegląd wyłączników 3VT Wyłączniki kompaktowe 3VT zostały zaprojektowane do stosowania wewnątrz obudów. Obudowy powinny być odpowiednio przygotowane na działanie warunków klimatycznych takich jak wilgotność, temperatura otoczenia czy oddziaływanie środowiska kwaśnego. SENTRON 3VT wszystkie typy Odpowiednie typy wyłączników są powiązane z wartościami maksymalnych prądów znamionowych: Oznaczenie typu Maksymalny prąd znamionowy [A] 3VT VT VT VT VT

14 Opis produktu 3.1 Przegląd wyłączników 3VT Dostępne akcesoria dla wyłączników 3VT2 i 3VT3 1 Podstawa wyłącznika z osprzętem montażowym 16 Napędy obrotowe boczne i przednie 2 Podstawa wtykowa 17 Napęd silnikowy, licznik operacji łączeniowych 3 Podstawa wysuwna 18 Wyzwalacz napięciowy 4 Przyłącza ramowe 19 Wyzwalacz podnapięciowy 5 Przyłącza do przewodów okrągłych 20 Złącze obwodów pomocniczych 6 Przyłącza o zwiększonym przekroju 21 Styk sygnalizacji położenia wyłącznika w kasecie 7 Zaciski tunelowe podwójne 22 Zestaw kodujący wyłączników wtykowych i wysuwnych 8 Zaciski tunelowe sześciokrotne 23 Styk pojedynczy NO lub NC 9 Przyłącza tylne 24 Styk podwójny 1NO+1NC lub 2NO lub 2NC 10 Przyłącza śrubowe 25 Styk pojedynczy CO 11 Zaciski obwodów pomocniczych 26 Styk wyprzedzający 12 Napędy obrotowe przednie 27 Blokada położenia dźwigni wyłącznika Napęd obrotowy boczny 28 Pokrywka plombująca 14 Blokady dwóch wyłączników 29 Osłona wyzwalacza ETU 15 Blokady cięgnowe 30 / 31 Osłony zacisków i bariery międzyfazowe 15

15 Opis produktu 3.2 Wyzwalacze nadprądowe 3VT2 i 3VT3 3.2 Wyzwalacze nadprądowe 3VT2 i 3VT3 Elektroniczny wyzwalacz nadprądowy stanowi oddzielną, wymienną część wyłącznika / rozłącznika serii 3VT2 i 3VT3. Wymieniając jednostkę wyzwalacza nadprądowego można zmienić zakres prądowy wyłącznika. Dostępne są wyzwalacze nadprądowe wyłączników serii 3VT2 o trzech wartościach prądu znamionowego In = 100, 160 i 250 A oraz wyzwalacze nadprądowe wyłączników serii 3VT3 o trzech wartościach prądu znamionowego In = 250, 400 i 630 A (315 i 500 dodatkowo dla char. LP). W zależności od wymogów regulacji charakterystyki wyzwalania i selektywności dostępne są wyzwalacze: DP, MP, MPS i DPN. Prawidłowe działanie wyzwalacza nie zależy od kształtu płynącego prądu. Wyzwalacz jest sterowany przez procesor, który na podstawie pomiaru prądu oblicza jego wartość skuteczną. Dzięki temu wyzwalacze mogą być stosowane do zabezpieczenia obwodów, w których sinusoidalny prąd jest zniekształcony na przykład przez harmoniczne, w których pracują przekształtniki częstotliwości, układy kompensacji mocy, zasilacze impulsowe i podobne. Wszystkie typy wyzwalaczy zabezpieczają obwody przed zwarciem i przeciążeniem. Charakterystyki wyłączania nie zależą od temperatury otoczenia. Budowa wyzwalacza elektronicznego: 1 Cewka wybijakowa wyzwalacza 2 Przycisk TEST 3 Obszar nastaw prądu przeciążenia 4 Obszar nastaw czasu przeciążenia 5 Obszar nastaw prądu i czasu zwarcia 6 Gniazdo testowania. 7 Odwzorowanie graficzne charakterystyki 8 Wskaźniki LED przeciążania 9 Tabliczka typu 16

16 Opis produktu 3.2 Wyzwalacze nadprądowe 3VT2 i 3VT3 Montaż wyzwalacza nadprądowego w bloku wyłącznika. Wyzwalacz jest zamocowany do konstrukcji wyłącznika za pomocą dwóch śrub. Wyzwalacz należy zainstalować przed pierwszym uruchomieniem. Wyzwalacz instalować i deinstalować w pozycji TRIP wyłącznika. Blok wyłącznika Wyzwalacz lub moduł rozłącznika Wykonanie nastaw charakterystyki na wyzwalaczu nadprądowym 1. Zdjąć przezroczystą pokrywę na wyzwalaczu wg rysunku i wykonać nastawy zgodnie z założeniami projektu 2. Zainstalować przezroczystą pokrywę. 17

17 Opis produktu 3.2 Wyzwalacze nadprądowe 3VT2 i 3VT3 Ustawienie charakterystyki wyłączania Charakterystyka wyzwalaczy nadprądowych jest określona w normie EN Dla wyzwalaczy ETU DP, MP, MPS i DPN charakterystyka wyłączania jest nastawiana przy pomocy pokręteł, znajdujących się na wyzwalaczu nadprądowym. W programie SIMARIS curves dostępna jest prezentacja, która opisuje możliwości realizowania nastaw dla odpowiednio wybranego typu zabezpieczenia. Ułatwia to dobór odpowiedniej nastawy w oparciu o graficzne i dynamiczne przedstawienie charakterystyki. Krzywa L to strefa niskich przetężeń i ochrona przeciążeniowa. Krzywa S to strefa średnich przetężeń i ochrona przed oddalonymi zwarciami w zabezpieczanych przewodach. Opóźnienie wyłączenia umożliwia uzyskanie selektywności wyłączania niskich prądów zwarciowych. W przypadku wyzwalaczy MPS możliwe jest ustawienie opóźnienia na poziomie 0, 100, 200 lub 300 ms. Strefa I to strefa dużych przetężeń prądu i zabezpieczenie przed granicznym prądem zwarciowym. W przypadku wyzwalaczy MP czas opóźnienia można ustawić na 0 lub 50 ms. Zabezpieczenie przeciążeniowe (termiczne) L Zależny wyzwalacz ETU DP posiada pokrętło do regulacji prądu Ir,które służy do ustawienia prądu znamionowego wyłącznika. Krzywa wyłączania przesuwana jest wzdłuż osi prądu. Przy pomocy obwodów wewnętrznych wyzwalacza ustawiona jest jedna, stała charakterystyka wyłączania. Zależne wyzwalacze ETU MP, MPS i DPN posiadają dwa przełączniki: Ir i tr. Pierwszy przełącznik (Ir) służy do ustawienia prądu znamionowego wyłącznika. Krzywa wyłączania jest przesuwana wzdłuż osi prądu. Przełącznik (tr) ustawia opóźnienie wyłączania w przypadku, gdy wartość prądu przekroczy poziom 7.2 Ir. Charakterystyka wyłączania jest przesuwana wzdłuż osi czasu. Za pomocą przełącznika tr można wybrać jedną z ośmiu charakterystyk wyłączania. W przypadku wyzwalaczy ETU MP i MPS dostępne są 4 charakterystyki zabezpieczenia silników i 4 charakterystyki ochrony przewodów i kabli. Czas wyłączania odpowiada klasom ochrony 10, 20, 30. Przy pomocy przełącznika tr, można wybrać charakterystykę, odpowiadającą wymaganemu typowi rozruchu silnika (rozruch lekki, średni, ciężki, bardzo ciężki). W przypadku wyzwalaczy ETU DPN dostępne jest 8 charakterystyk ochrony linii / przewodów i transformatorów. W przypadku zadziałania zależnego wyzwalacza i otwarcia wyłącznika niemożliwe jest jego natychmiastowe załączenie. Z powodu wewnętrznej pamięci termicznej, która przechowuje model 18

18 Opis produktu 3.2 Wyzwalacze nadprądowe 3VT2 i 3VT3 stygnięcia nie jest możliwe załączenie wyłącznika do czasu kiedy się schłodzi. Możliwe jest wyłączenie pamięci termicznej przez zmianę położenia przełącznika z pozycji T(t) na T(0). Zależny wyzwalacz termiczny pozostaje aktywny i wyłączana jest tylko pamięć termiczna. Należy pamiętać, że w przypadku wyłączenia pamięci termicznej kilkukrotne powtarzanie załączania wyłącznika może doprowadzić do wzrostu temperatury zabezpieczanego odbiornika. Zabezpieczenie zwarciowe krótkozwłoczne S Ten typ wyzwalania stosowany jest tylko w wyzwalaczach nadprądowych ETU MPS. Niniejszy typ wyzwalania spełnia funkcję opóźnionego wyłączania zwarciowego. Stosowany jest w selektywnych kaskadowych układach rozdzielczych. Poziom wyzwalania jest regulowany za pomocą parametrów Isd i tv. Isd jest wielokrotnością prądu Ir (Isd= n Ir). Jest to prąd zwarciowy, który w zakresie od poziomu Ii do Ii powoduje wyłączenie wyłącznika z opóźnieniem równym tv, gdzie tv to opóźnienie zadziałania wyłącznika. Niezależny wyzwalacz opóźniający powoduje otwarcie wyłącznika, jeśli prąd osiągnie ustawiony poziom krotność przez czas określony w nastawie parametru tv. Zabezpieczenie zwarciowe bezwłoczne I W przypadku wyzwalaczy ETU DP, MP i DPN, poziom niezależnego bezzwłocznego wyzwalania jest ustawiany za pomocą przełącznika Ii. Przełącznik Ii służy do ustawienia poziomu prądu zwarcia, którego osiągnięcie lub przekroczenie spowoduje bezzwłoczne otwarcie wyłącznika. Charakterystyki wyłączania wyzwalaczy ETU LP, DP, MP, MPS i DPN z podłączonym obciążeniem. Charakterystyka wyłączania w stanie zimnym pokazuje czas wyłączania, gdy przed wyłączeniem spowodowanym przetężeniem przez wyłącznik nie płynął prąd. Charakterystyka wyłączania w stanie ciepłym pokazuje czas wyłączania od momentu wystąpienia przetężenia do chwili, gdy przez wyłącznik przestaje płynąć prąd, w sytuacji, gdy przed przetężeniem przez wyłącznik długotrwale płynął prąd. Charakterystyki wyzwalaczy elektronicznych nie zależą od temperatury otoczenia i przedstawiane w stanie zimnym. Wyzwalacze elektroniczne umożliwiają przeprowadzenie wyzwalania w stanie ciepłym. Czasy wyłączania ulegają skróceniu w stanie ustalonym, jak są 19

19 Opis produktu 3.2 Wyzwalacze nadprądowe 3VT2 i 3VT3 pokazano na poniższym wykresie. Stan ustalony jest to czas, po którym charakterystyka wyłącznika się już nie zmienia. Jeśli wyłącznik zostanie obciążony prądem znamionowym przez 30 minut, czas wyłączania skróci się o połowę. Jeśli prąd obciążenia jest mniejszy niż 70% poziomu prądu Ir, czas wyłączania nie ulega skróceniu. Skrócenie czasu wyłączenia z przyrostem obciążenia: T - Podczas wyłączania ze stanu ciepłego, czas wyłączania jest skrócony w ramach czasu tv o współczynnik k. Czas utrzymywania charakterystyki cieplnej na stałym poziomie. W przypadku wyzwalaczy naprądowych czas stały wynosi tu 30 min. W tym przedziale czasu ma miejsce skrócenie czasu tv o współczynnik k. Rzeczywisty czas wyłączania ts = k tv Przykład: Z wykresu można odczytać stałą skrócenia czasu zadziałania. Przy stałej wartości obciążenia 85% prądu Ir rzeczywisty czas zadziałania ulegnie skróceniu do: ts = 0.74 tv k [ ] współczynnik redukcji czasu Ir [A] nastawiony znamionowy prąd wyzwalacza nadprądowego tv [s] czas zadziałania, pokazany na charakterystyce ts [s] rzeczywisty czas zadziałania w stanie ciepłym tu [s] czas utrzymywania stałego poziomu charakterystyk Wyzwalacze nadprądowe są ustawiane przez producenta Ir = min Pamięć termiczna = T(t) Ii = min, 0 ms tr = TV, t(t), min Isd = 0 ms, min IN = 0.5 Ir 20

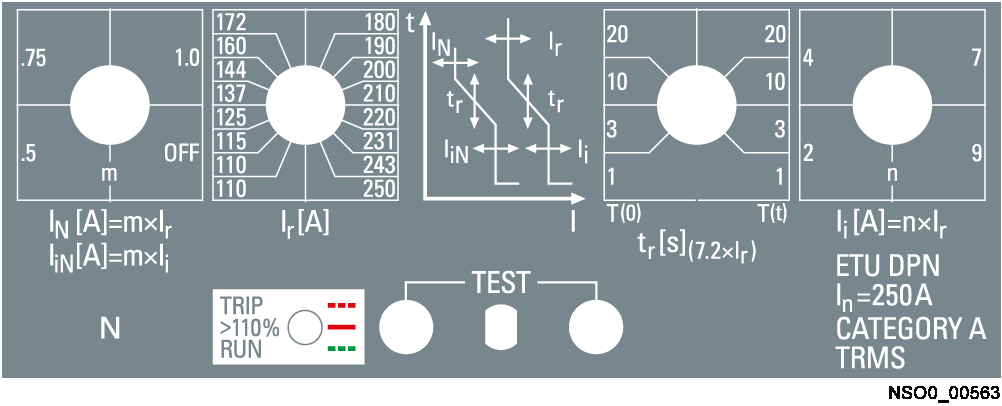

20 Opis produktu 3.2 Wyzwalacze nadprądowe 3VT2 i 3VT3 Przegląd wyzwalaczy elektronicznych ETU wyłącznika 3VT2 Funkcja zabezpieczenia Typ / Prąd znamionowy ETU LP - Ochrona kabli. Wyzwalacz typu LP jest przeznaczony do ochrony kabli i instalacji elektrycznych 3VT9216-6AB00 IN=160A 3VT9200-6AB00 IN =200A 3VT9250-6AB00 IN =250A Zabezpieczenie przewodów o niskich prądach rozruchowych. Wyzwalacz 3VT92..-6AB00 jest przeznaczony tylko do stosowania z wyłącznikami 3VT AA36-0AA0 lub 3VT AA46-0AA0. Wyzwalacz posiada wewnętrzną pamięć termiczną, której nie można wyłączyć. Prądy znamionowe wyzwalaczy są zakodowane w ich oznaczeniu i odpowiadają standardowym typoszeregom (patrz tabela ze specyfikacją). Poziom prądu zwarciowego jest stały i ustawiony na poziomie 4 In. Jedną z zalet tych wyzwalaczy jest ich prostota, gdyż nie jest wymagana żadna regulacja. Przeznaczone są dla prostych zastosowań. ETU DP - Ochrona rozdzielnic i instalacji Wyzwalacze typu DP są dedykowane do ochrony rozdzielnic. 3VT9210-6AC00 IN =100A 3VT9216-6AC00 IN =160A 3VT9250-6AC00 IN =250A 21

21 Opis produktu 3.2 Wyzwalacze nadprądowe 3VT2 i 3VT3 Funkcja zabezpieczenia Typ / Prąd znamionowy Wyzwalacz 3VT92..-6AC00 przeznaczony jest tylko do użycia z wyłącznikami 3VT2725-.AA36-0AA0 lub 3VT2725-.AA46-0AA0. Działanie wyzwalacza jest sterowane za pomocą procesora. Wyzwalacz posiada pamięć termiczną, którą można wyłączyć przesuwając przełącznik na panelu przednim z pozycji T(t) do pozycji T(0). Po wyłączeniu pamięci termicznej wyzwalanie termiczne pozostaje aktywne. Przepływ prądu o wartości 70% Ir jest sygnalizowane miganiem co 1.5 s. zielonej diody LED. Gdy wartość prądu wzrasta, częstotliwość pulsowania zielonej diody rośnie. W przypadku osiągnięcia poziomu 110% Ir, dioda LED świeci ciągle na czerwono i tuż przed wyłączeniem ponownie zaczyna migać. W dolnej części obudowy znajdują się dwie fotodiody do komunikacji z dodatkowym modułem sygnalizacji. Wyzwalacze posiadają specjalnie dobraną charakterystykę wyłączania w celu umożliwienia eksploatacji transformatorów do 1.5 Ir. Regulacja charakterystyk wyłączania jest prosta. Ustawia się tylko poziom prądu znamionowego i poziom wyłączania prądu zwarciowego na 4 Ir lub 8 Ir. ETU DPN - Ochrona przewodów i transformatorów w układach sieci TN-C-S i TN-S Wyzwalacze typu DP są dedykowane do ochrony rozdzielnic w układzie 4 przewodowym 3VT9210-6BC00 IN =100A 3VT9216-6BC00 IN =160A 3VT9250-6BC00 IN =250A Wyzwalacze 3VT92..-6BC00 są przeznaczone tylko do stosowania z wyłącznikiem 3VT2725-.AA56-0AA0. Działanie wyzwalacza jest sterowane za pomocą mikroprocesora. Wyzwalacz posiada pamięć termiczną, którą można wyłączyć przesuwając przełącznik z pozycji T(t) do pozycji T(0). Wyłączenie pamięci termicznej nie wyłącza zabezpieczenia przeciążeniowego. Możliwa jest regulacja prądu znamionowego Ir opóźnienia wyłączania przy prądzie 7.2 Ir i poziomu wyłączania prądu zwarciowego. Normalna praca urządzenia jest sygnalizowana przez miganie co 1.5 sekundy zielonej diody LED. Wraz ze wzrostem wartości prądu częstotliwość pulsowania diody rośnie. W przypadku, gdy prąd przekroczy poziom 110% Ir, dioda LED świeci na czerwono w sposób ciągły i zaczyna migać na czerwono tuż przed wyłączeniem wyłącznika. W dolnej części obudowy znajdują się dwie fotodiody, które służą do komunikacji z dodatkowym modułem sygnalizacyjnym. Prąd czwartego bieguna (N) jest nastawialny za pomocą przełącznika IN jako n-krotność prądu Ir. Pomiar prądu bieguna N może być wyłączony przez ustawienie przełącznika w pozycji OFF. 22

22 Opis produktu 3.2 Wyzwalacze nadprądowe 3VT2 i 3VT3 Funkcja zabezpieczenia Typ / Prąd znamionowy ETU MP - Ochrona rozdzielnic i instalacji transformatorów i silników Wyzwalacze typu MP i MPS są dedykowane do ochrony instalacji i rozdzielnic oraz silników i transformatorów. 3VT9210-6AP00 IN =100A 3VT9216-6AP00 IN =160A 3VT9250-6AP00 IN =250A Wyzwalacz 3VT92..-6AP00 jest przeznaczony do stosowania tylko z wyłącznikami 3VT2725-.AA36-0AA0 lub 3VT2725-.AA46-0AA0. Działanie wyzwalacza jest sterowane mikroprocesorowo. Wyzwalacz posiada pamięć termiczną, którą można wyłączyć przesuwając przełącznik z pozycji T(t) do T(0). Po wyłączeniu pamięci termicznej funkcja zabezpieczenia przeciążeniowego pozostaje aktywna. W przypadku błędu symetrii jednej lub dwóch faz w trybie charakterystyki M (z powodu przepływu w pozostałych fazach prądu większego niż wartość Ir) wyłącznik zostanie otwarty z opóźnieniem 4 sekund (tak zwane wyzwalanie pod-prądowe). Pozostałe nastawialne parametry to prąd znamionowy i poziom zadziałania zabezpieczenia zwarciowego. Czas opóźnienia wyzwalania zwarciowego może być ustawiony na 0 lub 50 ms. Przepływ prądu o wartości 70% Ir jest sygnalizowany przez miganie zielonej diody LED co 1.5 sekundy. Wraz ze wzrostem prądu rośnie częstotliwość migania diody LED. W przypadku, gdy prąd przekroczy poziom 110% Ir, dioda LED świeci na czerwono w sposób ciągły i zaczyna migać na czerwono tuż przed wyłączeniem wyłącznika. W dolnej części obudowy znajdują się dwie fotodiody, które służą do komunikacji z dodatkowym modułem sygnalizacyjnym. Wyzwalacze posiadają specjalnie dobraną charakterystykę wyłączania w celu umożliwienia optymalnej pracy transformatorów przy prądzie do 1.5 Ir. Wyzwalacz posiada 8 charakterystyk wyłączania: cztery typu M do ochrony silników i 4 w trybie TV do ochrony przewodów i transformatorów. Przy pomocy przełącznika można wybrać właściwy typ charakterystyki. 23

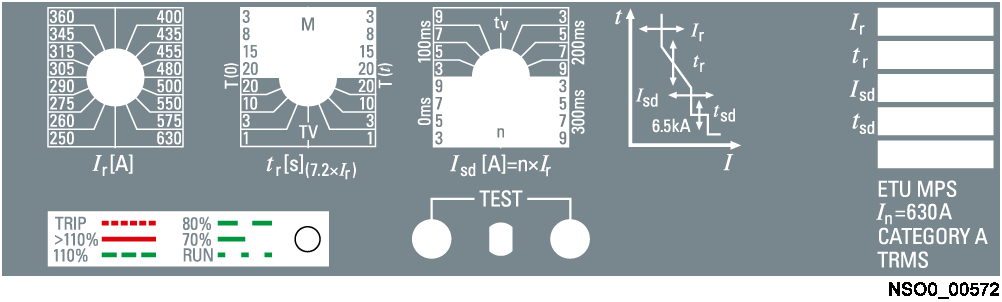

23 Opis produktu 3.2 Wyzwalacze nadprądowe 3VT2 i 3VT3 Funkcja zabezpieczenia Typ / Prąd znamionowy ETU MPS - Ochrona rozdzielnic i instalacji transformatorów i silników Wyzwalacze typu MP i MPS są dedykowane do ochrony instalacji i rozdzielnic oraz silników i transformatorów. 3VT9210-6AS00 IN =100A 3VT9216-6AS00 IN =160A 3VT9250-6AS00 IN =250A Wyzwalacz 3VT92..-6AS00 jest przeznaczony do stosowania z wyłącznikami 3VT2725-.AA36-0AA0 lub 3VT2725-.AA46-0AA0. Działanie wyzwalacza jest sterowane za pomocą mikroprocesora. Wyzwalacz posiada pamięć termiczną, którą można wyłączyć przez przesunięcie przełącznika z pozycji T(t) do pozycji T(0). Wyłączenie pamięci termicznej nie wyłącza zabezpieczenia przeciążeniowego. Jeśli w trybie charakterystyki silnikowej M wystąpi asymetria prądu jeden lub dwóch faz (z powodu przepływu prądu o wartości wyższej niż Ir w pozostałych fazach), wyłącznik zostanie rozłączony z opóźnieniem 4 sekund (tak zwane wyzwalanie podprądowe). Pozostałe nastawialne parametry to prąd znamionowy i poziom zadziałania zabezpieczenia zwarciowego. Czas opóźnienia wyzwalania zwarciowego może być ustawiony na 0, 100, 200 lub 300 ms. Przepływ prądu o wartości 70% Ir i jest sygnalizowany przez miganie zielonej diody LED co 1.5 sekundy. Wraz ze wzrostem prądu rośnie częstotliwość migania diody LED. W przypadku, gdy prąd przekroczy poziom 110% Ir, dioda LED świeci na czerwono w sposób ciągły i zaczyna migać na czerwono tuż przed wyłączeniem wyłącznika. W dolnej części obudowy znajdują się dwie fotodiody, które służą do komunikacji z dodatkowym modułem sygnalizacyjnym. Wyzwalacze posiadają specjalnie dobraną charakterystykę wyłączania w celu umożliwienia optymalnej pracy transformatorów przy prądzie do 1.5 Ir. Wyzwalacz posiada 8 charakterystyk wyłączania: cztery typu M do ochrony silników i 4 w trybie TV do ochrony przewodów i transformatorów. Za pomocą przełącznika można wybrać właściwy typ charakterystyki. 24

24 Opis produktu 3.2 Wyzwalacze nadprądowe 3VT2 i 3VT3 Przegląd wyzwalaczy elektronicznych ETU wyłącznika 3VT3 Funkcja zabezpieczenia Typ / Prąd znamionowy ETU LP - Ochrona kabli. Wyzwalacz typu LP jest przeznaczony do ochrony kabli i instalacji elektrycznych 3VT9325-6AB00 IN =250A 3VT9331-6AB00 IN =315A 3VT9340-6AB00 IN =400A 3VT9350-6AB00 IN =500A 3VT9363-6AB00 IN =630A Zabezpieczenie przewodów o niskich prądach rozruchowych. Wyzwalacz 3VT93..-6AB00 jest przeznaczony tylko do stosowania z wyłącznikami 3VT AA36-0AA0 lub 3VT AA46-0AA0. Wyzwalacz posiada wewnętrzną pamięć termiczną, której nie można wyłączyć. Prądy znamionowe wyzwalaczy są zakodowane w ich oznaczeniu i odpowiadają standardowym typoszeregom (patrz tabela ze specyfikacją). Poziom prądu zwarciowego jest stały i ustawiony na poziomie 4 In. Jedną z zalet tych wyzwalaczy jest ich prostota, gdyż nie jest wymagana żadna regulacja. Przeznaczone są dla prostych zastosowań. ETU DP - Ochrona rozdzielnic i instalacji Wyzwalacze typu DP są dedykowane do ochrony rozdzielnic. 3VT9325-6AC00 IN =250A 3VT9340-6AC00 IN =400A 3VT9363-6AC00 IN =630A Wyzwalacz 3VT93..-6AC00 przeznaczony jest tylko do użycia z wyłącznikami 3VT3763-.AA36-0AA0 lub 3VT3763-.AA46-0AA0. Działanie wyzwalacza jest sterowane za pomocą procesora. Wyzwalacz posiada pamięć termiczną, którą można wyłączyć przesuwając przełącznik na panelu przednim z pozycji T(t) do pozycji T(0). Po wyłączeniu pamięci termicznej wyzwalanie termiczne pozostaje aktywne. Przepływ prądu o wartości 70% Ir jest sygnalizowane miganiem co 1.5 s. zielonej diody LED. Gdy wartość prądu wzrasta, częstotliwość pulsowania zielonej diody rośnie. W przypadku 25

25 Opis produktu 3.2 Wyzwalacze nadprądowe 3VT2 i 3VT3 Funkcja zabezpieczenia Typ / Prąd znamionowy osiągnięcia poziomu 110% Ir, dioda LED świeci ciągle na czerwono i tuż przed wyłączeniem ponownie zaczyna migać. W dolnej części obudowy znajdują się dwie fotodiody do komunikacji z dodatkowym modułem sygnalizacji. Wyzwalacze posiadają specjalnie dobraną charakterystykę wyłączania w celu umożliwienia eksploatacji transformatorów do 1.5 Ir. Regulacja charakterystyk wyłączania jest prosta. Ustawia się tylko poziom prądu znamionowego i poziom wyłączania prądu zwarciowego na 4 Ir lub 8 Ir. ETU DPN - Ochrona przewodów i transformatorów w układach sieci TN-C-S i TN-S Wyzwalacze typu DP są dedykowane do ochrony rozdzielnic w układzie 4 przewodowym 3VT9325-6BC00 IN =250A 3VT9340-6BC00 IN =400A 3VT9363-6BC00 IN =630A Wyzwalacze 3VT93..-6BC00 są przeznaczone tylko do stosowania z wyłącznikiem 3VT3763-.AA56-0AA0. Działanie wyzwalacza jest sterowane za pomocą mikroprocesora. Wyzwalacz posiada pamięć termiczną, którą można wyłączyć przesuwając przełącznik z pozycji T(t) do pozycji T(0). Wyłączenie pamięci termicznej nie wyłącza zabezpieczenia przeciążeniowego. Możliwa jest regulacja prądu znamionowego Ir opóźnienia wyłączania przy prądzie 7.2 Ir i poziomu wyłączania prądu zwarciowego. Normalna praca urządzenia jest sygnalizowana przez miganie co 1.5 sekundy zielonej diody LED. Wraz ze wzrostem wartości prądu częstotliwość pulsowania diody rośnie. W przypadku, gdy prąd przekroczy poziom 110% Ir, dioda LED świeci na czerwono w sposób ciągły i zaczyna migać na czerwono tuż przed wyłączeniem wyłącznika. W dolnej części obudowy znajdują się dwie fotodiody, które służą do komunikacji z dodatkowym modułem sygnalizacyjnym. Prąd czwartego bieguna (N) jest nastawialny za pomocą przełącznika IN jako n-krotność prądu Ir. Pomiar prądu bieguna N może być wyłączony przez ustawienie przełącznika w pozycji OFF. ETU MP - Ochrona rozdzielnic i instalacji transformatorów i silników Wyzwalacze typu MP i MPS są dedykowane do ochrony instalacji i rozdzielnic oraz silników i transformatorów. 3VT9325-6AP00 IN =250A 3VT9340-6AP00 IN =400A 3VT9363-6AP00 IN =630A 26

26 Opis produktu 3.2 Wyzwalacze nadprądowe 3VT2 i 3VT3 Funkcja zabezpieczenia Typ / Prąd znamionowy Wyzwalacz 3VT93..-6AP00 jest przeznaczony do stosowania tylko z wyłącznikami 3VT3763-.AA36-0AA0 lub 3VT3763-.AA46-0AA0. Działanie wyzwalacza jest sterowane mikroprocesorowo. Wyzwalacz posiada pamięć termiczną, którą można wyłączyć przesuwając przełącznik z pozycji T(t) do T(0). Po wyłączeniu pamięci termicznej funkcja zabezpieczenia przeciążeniowego pozostaje aktywna. W przypadku błędu symetrii jednej lub dwóch faz w trybie charakterystyki M (z powodu przepływu w pozostałych fazach prądu większego niż wartość Ir) wyłącznik zostanie otwarty z opóźnieniem 4 sekund (tak zwane wyzwalanie pod-prądowe). Pozostałe nastawialne parametry to prąd znamionowy i poziom zadziałania zabezpieczenia zwarciowego. Czas opóźnienia wyzwalania zwarciowego może być ustawiony na 0 lub 50 ms. Przepływ prądu o wartości 70% Ir jest sygnalizowany przez miganie zielonej diody LED co 1.5 sekundy. Wraz ze wzrostem prądu rośnie częstotliwość migania diody LED. W przypadku, gdy prąd przekroczy poziom 110% Ir, dioda LED świeci na czerwono w sposób ciągły i zaczyna migać na czerwono tuż przed wyłączeniem wyłącznika. W dolnej części obudowy znajdują się dwie fotodiody, które służą do komunikacji z dodatkowym modułem sygnalizacyjnym. Wyzwalacze posiadają specjalnie dobraną charakterystykę wyłączania w celu umożliwienia optymalnej pracy transformatorów przy prądzie do 1.5 Ir. Wyzwalacz posiada 8 charakterystyk wyłączania: cztery typu M do ochrony silników i 4 w trybie TV do ochrony przewodów i transformatorów. Przy pomocy przełącznika można wybrać właściwy typ charakterystyki. ETU MPS - Ochrona rozdzielnic i instalacji transformatorów i silników Wyzwalacze typu MP i MPS są dedykowane do ochrony instalacji i rozdzielnic oraz silników i transformatorów. 3VT9325-6AS00 IN =250A 3VT9340-6AS00 IN =400A 3VT9363-6AS00 IN =630A 27

27 Opis produktu 3.2 Wyzwalacze nadprądowe 3VT2 i 3VT3 Funkcja zabezpieczenia Typ / Prąd znamionowy Wyzwalacz 3VT93..-6AS00 jest przeznaczony do stosowania z wyłącznikami 3VT3763-.AA36-0AA0 lub 3VT3763-.AA46-0AA0. Działanie wyzwalacza jest sterowane za pomocą mikroprocesora. Wyzwalacz posiada pamięć termiczną, którą można wyłączyć przez przesunięcie przełącznika z pozycji T(t) do pozycji T(0). Wyłączenie pamięci termicznej nie wyłącza zabezpieczenia przeciążeniowego. Jeśli w trybie charakterystyki silnikowej M wystąpi asymetria prądu jeden lub dwóch faz (z powodu przepływu prądu o wartości wyższej niż Ir w pozostałych fazach), wyłącznik zostanie rozłączony z opóźnieniem 4 sekund (tak zwane wyzwalanie podprądowe). Pozostałe nastawialne parametry to prąd znamionowy i poziom zadziałania zabezpieczenia zwarciowego. Czas opóźnienia wyzwalania zwarciowego może być ustawiony na 0, 100, 200 lub 300 ms. Przepływ prądu o wartości 70% Ir i jest sygnalizowany przez miganie zielonej diody LED co 1.5 sekundy. Wraz ze wzrostem prądu rośnie częstotliwość migania diody LED. W przypadku, gdy prąd przekroczy poziom 110% Ir, dioda LED świeci na czerwono w sposób ciągły i zaczyna migać na czerwono tuż przed wyłączeniem wyłącznika. W dolnej części obudowy znajdują się dwie fotodiody, które służą do komunikacji z dodatkowym modułem sygnalizacyjnym. Wyzwalacze posiadają specjalnie dobraną charakterystykę wyłączania w celu umożliwienia optymalnej pracy transformatorów przy prądzie do 1.5 Ir. Wyzwalacz posiada 8 charakterystyk wyłączania: cztery typu M do ochrony silników i 4 w trybie TV do ochrony przewodów i transformatorów. Za pomocą przełącznika można wybrać właściwy typ charakterystyki. 28

28 Opis produktu 3.2 Wyzwalacze nadprądowe 3VT2 i 3VT3 29

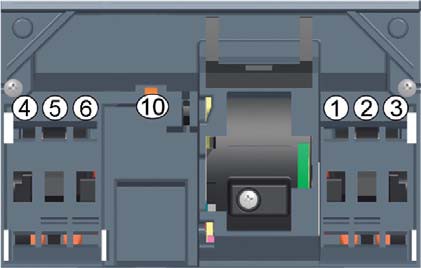

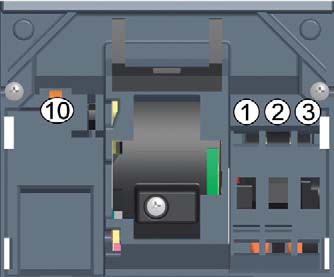

29 Akcesoria dodatkowe 4.1 Wyposażenie wewnętrzne 3VT2 i 3VT3 Akcesoria dodatkowe Wyposażenie wewnętrzne 3VT2 i 3VT3 Rozmieszczenie przedziałów akcesoriów wewnątrz wyłącznika 3VT2 W celu demontażu pokrywy przedziału akcesoriów wewnętrznych należy zdemontować pokrywę przednią odkręcając dwie śruby mocujące. Styki są rozmieszczone w przedziałach następująco: Wersja 3-biegunowa 3VT2: NR Funkcja Opis działania 1 Styk Sygnalizuje alarmowy otwarcie wyłącznika wyzwalaczem nadprądowym. Wersja 3-biegunowa 3VT3: 2 Styk Sygnalizuje zależny otwarcie wyłącznika wyzwalaczem, przyciskiem TEST lub przyciskiem 30

30 Akcesoria dodatkowe 4.1 Wyposażenie wewnętrzne 3VT2 i 3VT3 OFF napędu silnikowego. 3,4 Styk Sygnalizuje... 9 pomocniczy pozycję głównych styków. Wersja 4-biegunowa 3VT2: 10 Styk Sygnalizuje z wyprzedzający wyprzedzeniem lub zwarcie / Wyzwalacz rozwarcie napięciowy głównych styków Wersja 4-biegunowa 3VT3: Umożliwia zdalne wyłączenie wyłącznika. UWAGA Montaż wyzwalacza napięciowego lub zanikowego uniemożliwia zastosowanie styków wyprzedzających. Styki wyprzedzające są zintegrowane w odpowiednim wyzwalaczu napięciowym. Styki wyprzedzające nie mogą być instalowane z napędem silnikowym. 31

31 Akcesoria dodatkowe 4.2 Styki pomocnicze, alarmowe i zależne 4.2 Styki pomocnicze, alarmowe i zależne Stan łączników pomocniczych w przedziałach akcesoriów Montaż i demontaż styków pomocniczych Montaż styków należy przeprowadzić zgodnie z: 32

32 Akcesoria dodatkowe 4.2 Styki pomocnicze, alarmowe i zależne UWAGA Styki podwójne są wyposażone w jedną stopkę montażową. Wpięcie stopki w odpowiedni przedział akcesoriów definiuje funkcję styku podwójnego. Styk podwójny można obracać o 180 w celu uzyskania odpowiedniej funkcji. Demontaż styków należy przeprowadzić zgodnie z: 33

33 Akcesoria dodatkowe 4.3 Wyzwalacze napięciowe i podnapięciowe 4.3 Wyzwalacze napięciowe i podnapięciowe Wyłącznik kompaktowy 3VT2 można wyposażyć w wyzwalacz napięciowy lub podnapięciowy. Wyzwalacz montowany jest w przedziale akcesoriów wewnętrznych nr 10. Zasilenie wyzwalacza jest możliwe tylko po prawidłowym zamontowaniu. Wyzwalacz napięciowy powoduje wyłączenie wyłącznika tzn. przejście z pozycji załączony I do pozycji TRIP. Odpowiednie napięcie pracy należy wybrać za pomocą zworek kodujących: Montaż i demontaż wyzwalacza napięciowego i podnapięciowego Montaż wyzwalacza należy przeprowadzić w następujący sposób: 34

34 Akcesoria dodatkowe 4.3 Wyzwalacze napięciowe i podnapięciowe W celu demontażu wyzwalacza należy: UWAGA Zasilanie wyzwalacza zdemontowanego z przedziału akcesoriów nie jest możliwe, wyzwalacz może ulec uszkodzeniu. 35

35 Akcesoria dodatkowe 4.4 Napędy obrotowe 3VT2 i 3VT3 4.4 Napędy obrotowe 3VT2 i 3VT3 Napęd ręczny obrotowy umożliwia załączanie i wyłączanie wyłącznika za pomocą pokrętła umieszczonego bezpośrednio lub na obudowie rozdzielnicy. Pozycje pracy napędu obrotowego Napęd obrotowy posiada 3 pozycje łączeniowe : Załączony TRIP Wyzwolony Wyłączony Montaż i demontaż napędu obrotowego bezpośredniego Wyłączyć wyłącznik przesunąć dźwignie w pozycję 0 36

36 Akcesoria dodatkowe 4.4 Napędy obrotowe 3VT2 i 3VT3 Odkręcić przedłużenie dźwigni Odkręcić i usunąć pokrywę akcesoriów wewnętrznych Za pomocą wkrętaka płaskiego przesunąć blokadę pokrętła 37

37 Akcesoria dodatkowe 4.4 Napędy obrotowe 3VT2 i 3VT3 Założyć pokrętło w pozycji 0 napędu obrotowego Założyć napęd obrotowy upewniając się że pozycja wyłącznika i napędu jest 0 Wkrętakiem dokręcić śruby mocujące Blokowanie napędu obrotowego w pozycji 0 Niektóre napędy obrotowe umożliwiają blokadę pokrętła i wyłącznika w pozycji wyłączonej. 38

38 Akcesoria dodatkowe 4.5 Napędy silnikowe 3VT2 i 3VT3 Napędy obrotowe bez możliwości blokowania: Napędy obrotowe z możliwością blokowania: Odblokowanie napędu obrotowego drzwiowego w pozycji 1 Dla wykonania sprzęgła drzwiowego typu 3VT9300-3H.30 wyjątkowo istnieje możliwość otwarcia drzwi zdjęcia blokady drzwiowej w stanie załączonym wyłącznika. 4.5 Napędy silnikowe 3VT2 i 3VT3 Napęd silnikowy jest częścią składową wyłącznika, która umożliwia jego zdalne załączanie i wyłączanie. Napędy silnikowe 3VT2 i 3VT3 posiadają zasobnik sprężynowy, który magazynuje energię w celu zamknięcia wyłącznika w czasie nie dłuższym niż 50 ms. Zwolnienie mechanizmu sprężynowego i zamknięcie wyłącznika jest wykonywane przy pomocy wyzwalacza zamykającego, który jest elementem wyposażenia napędu silnikowego. Czas otwarcia wyłącznika przy pomocy napędu silnikowego nie przekracza 800 ms. Ta metoda przełączania wyłącznika umożliwia jego 39

39 Akcesoria dodatkowe 4.5 Napędy silnikowe 3VT2 i 3VT3 stosowanie do sterowania procesami technologicznymi. Gdy wymagane jest szybkie wyłączenie (na przykład w przypadku stopu bezpieczeństwa), możliwe jest stosowanie napędu silnikowego razem z wyzwalaczem napięciowym lub podnapięciowym. Budowa napędu silnikowego Wskaźnik zazbrojenia Uchwyt do ręcznego zazbrajania Licznik operacji łączeniowych (opcjonalny) Przełącznik: AUTO: - praca automatyczna zdalne sterowanie elektryczne aktywne MANUAL: Praca lokalna zdalne sterowanie nieaktywne Lokalny przycisk ZAŁĄCZ Wskaźnik położenia styków głównych Lokalny przycisk WYŁĄCZ Blokada mechaniczna do założenia kłódki Montaż napędu silnikowego 3VT2 i 3VT3 Napęd silnikowy należy instalować zgodnie z: 40

40 Akcesoria dodatkowe 4.5 Napędy silnikowe 3VT2 i 3VT3 UWAGA Należy bezwzględnie przestrzegać pozycji montażowej napędu silnikowego. Nieprawidłowy montaż może być przyczyna uszkodzenia napędu i wyłącznika. Należy przestrzegać zasad bezpieczeństwa. Nie dotykać ani nie umieszczać palców wewnątrz mechanizmu napędu silnikowego. Działanie napędu silnikowego Na panelu napędu silnikowego znajduje się przełącznik wyboru trybu pracy z możliwością zdalnego monitorowania położenia przełącznika. Pierwszy tryb to automatyczne sterowanie zdalne (przełącznik w pozycji AUTO ). Jest to standardowa pozycja pracy mechanizmu. Drugi tryb to sterowanie ręczne (przełącznik w pozycji MANUAL ), praca mechanizmu napędowego bez podłączania obwodów sterujących. Tryb AUTO Tryb MANUAL 41 Zdalne otwieranie i załączenia w trybie AUTO jest wykonywane za pomocą przycisków, podłączonych do złącza obwodów sterujących napędu silnikowego. Ponadto możliwe jest sterowanie wyłącznikiem za pomocą przycisków znajdujących się na panelu napędu silnikowego. W trybie MANUAL możliwe jest sterowanie wyłącznikiem za pomocą czerwonego i zielonego przycisku znajdujących się na panelu napędu silnikowego. Funkcja zdalnego

41 Akcesoria dodatkowe 4.5 Napędy silnikowe 3VT2 i 3VT3 zamykania wyłącznika jest zablokowana w trybie MANUAL, natomiast ze względów bezpieczeństwa funkcja zdalnego wyłączania za pomocą przycisku OFF pozostaje aktywna. Stabilne pozycje napędu silnikowego Napęd silnikowy posiada dwie stabilne pozycje. W pierwszej wyłącznik jest załączony. Gdy wyłącznik zostaje otwarty w trybie AUTO wskutek działania wyzwalacza nadprądowego lub pomocniczego, z powodu mechanicznego połączenia wyłącznika i napędu silnikowego generowany jest impuls i sprężyna jest napinana automatycznie. Zasobnik sprężynowy może być napinany automatycznie przez stałe załączenie przełącznika S lub przez załączenie przełącznika S po teście wyłącznika. W drugiej stabilnej pozycji wyłącznik jest otwarty, sprężyna zasobnika napięta i napęd silnikowy jest gotowy i oczekuje na impuls załączania. Zazbrajanie ręczne Wskaźnik zazbrojenia Napęd silnikowy umożliwia przełączanie wyłącznika po zaniku zasilania sterującego. W trybach MANUAL i AUTO możliwe jest napięcie sprężyny za pomocą dźwigni ręcznej. Gdy sprężyna zasobnika jest napięta, możliwe jest załączanie / wyłączenie przełącznika przy pomocy przycisków znajdujących się na panelu mechanizmu napędowego. Na panelu przednim znajduje się wskaźnik stanu napięcia sprężyny, informujący o możliwości załączenia wyłącznika. ZAZBROJONY i gotowy do załączenia Napęd silnikowy NIEZAZBROJONY Wskaźnik położenia styków głównych I wskazuje, że wyłącznik jest załączony 0 wskazuje, że wyłącznik jest wyłączony Zdalna kontrola Napędy silnikowe 3VT3 umożliwiają zdalne monitorowanie stanu napięcia sprężyny zasobnika - przy pomocy sygnału 42

42 Akcesoria dodatkowe 4.5 Napędy silnikowe 3VT2 i 3VT3 dostępnego na listwie połączeniowej. Napędy silnikowe 3VT2 pozwalają opcjonalnie na zdalne monitorowanie wybranego trybu MANUAL / AUTO. Licznik operacji łączeniowych Możliwe jest podłączenie do napędu silnikowego elektromagnetycznego licznika cykli, który można zamocować w obudowie napędu lub na zewnątrz obudowy (na przykład na drzwiach rozdzielnicy lub wewnątrz rozdzielnicy za pomocą metalowego wspornika). Licznik podłącza się do wyłącznika przez złącze zewnętrznego licznika cykli. Blokowanie napędu Napęd silnikowy może być zablokowany przed załączeniem przy użyciu maksymalnie do trzech kłódek o rozmiarze trzpienia do 4.3 mm. Blokowanie przycisku załącz Możliwe jest zamocowanie i zaplombowanie osłony 3VT9300-3MF20 zabezpieczającej przed załączeniem wyłącznika przyciskiem z panelu mechanizmu napędowego. UWAGA Napęd silnikowy stosowany w układach z blokadą mechaniczną cięgnową nie może być wyłączany zdalnie. Wyłączanie należy przeprowadzać za pomocą wyzwalacza napięciowego przypadku nie zastosowania prawidłowego schematu łączenia nastąpi wielokrotne przewijanie napędu co może spowodować jego uszkodzenie. Dalszej instrukcji udziela dział wsparcia technicznego Siemensa pod adresem elektrotechnika.pl@siemens.com 43

43 Akcesoria dodatkowe 4.6 Wzajemna blokada cięgnowa 3VT2 i 3VT3 4.6 Wzajemna blokada cięgnowa 3VT2 i 3VT3 Wyłączniki kompaktowe 3VT2 i 3 VT3 można blokować blokada cięgnową. Zapewnia mechaniczną blokadę dwóch wyłączników / rozłączników i uniemożliwia ich jednoczesne załączenie. Możliwe jest jednoczesne otwarcie obydwu wyłączników. Wyłączniki mogą być wykonane w wersji stałej, wtykowej lub wysuwnej. Typ blokady: 3VT9200-8LC10 3VT9300-8LC10 3VT9300-8LC20 Możliwości: Blokada mechaniczna jest przeznaczona dla dwóch wyłączników serii 3VT2. Blokada mechaniczna jest przeznaczona dla dwóch wyłączników serii 3VT3 Blokada jest przeznaczona do blokady jednego wyłącznika serii 3VT2 z jednym wyłącznikiem serii 3VT3. Działanie blokady mechanicznej Blokada mechaniczna jest prawidłowo uruchomiona jeśli została prawidłowo zainstalowana z uwzględnieniem promieni gięcia według instrukcji montażowej oraz na tabliczkach przełączników blokady wyświetlany jest status ok. Uruchomienie blokady mechanicznej W celu prawidłowego uruchomienia blokady mechanicznej należy się upewnić, że dwa wyłączniki znajdują sie w pozycji wyłączonej 0. Następnie przesunąć blokadę z pozycji LOCK na pozycję OK aż do momentu kliknięcia 44

44 Akcesoria dodatkowe 4.6 Wzajemna blokada cięgnowa 3VT2 i 3VT3 UWAGA Nie wolno operować blokadą mechaniczną i zmieniać pozycji wskaźnika jeśli wyłączniki mają inną pozycje niż wyłączony 0. W przeciwnym wypadku może dojść do uszkodzenia urządzeń Załączenie pierwszego wyłączniką Załączamy wyłącznik. Jednocześnie dźwignia drugiego wyłącznika przemieszcza się z pozycji 0 na pozycje TRIP wyzwolony. Załączenie drugiego wyłącznika W celu załączenia drugiego wyłącznika można wyłączyć pierwszy za pomocą przycisku TRIP. Możliwe jest również wyłączenie bezpośrednie za pomocą dźwigni czyli przesunięcie jej z pozycji I do 0 Resetujemy drugi wyłącznik przesuwając dźwignie z pozycji TRIP do 0. 45

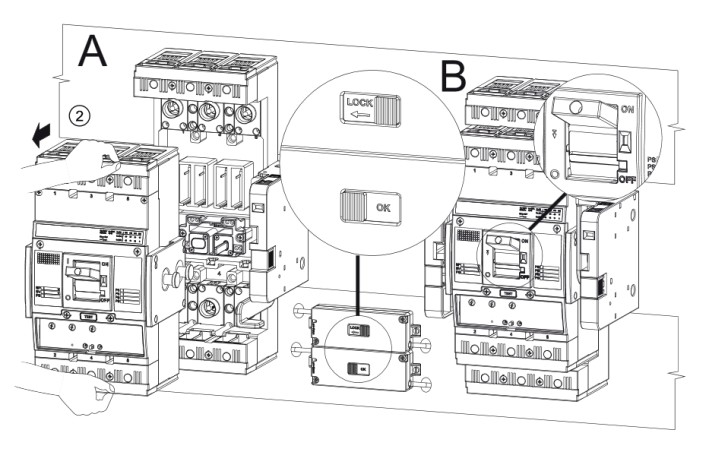

45 Akcesoria dodatkowe 4.6 Wzajemna blokada cięgnowa 3VT2 i 3VT3 Załączamy drugi wyłącznik. Jednocześnie dźwignia pierwszego wyłącznika przemieszcza się z pozycji 0 na pozycję TRIP wyzwolony. Blokada mechaniczna wersji wtykowej i wysuwnej Załączanie i wyłączanie przeprowadzać jak w przypadku wersji stacjonarnej. Wysuniecie wyłącznik lub wyjęcie z podstawy wtykowej wymaga odblokowania blokady wyłącznika, który jest przygotowywany do manewru. Wyjęcie z kasety możliwe po wcześniejszym odblokowaniu odpowiedniej blokady. Taka kolejność umożliwi bezprzerwowa prace drugiego wyłącznika. 46

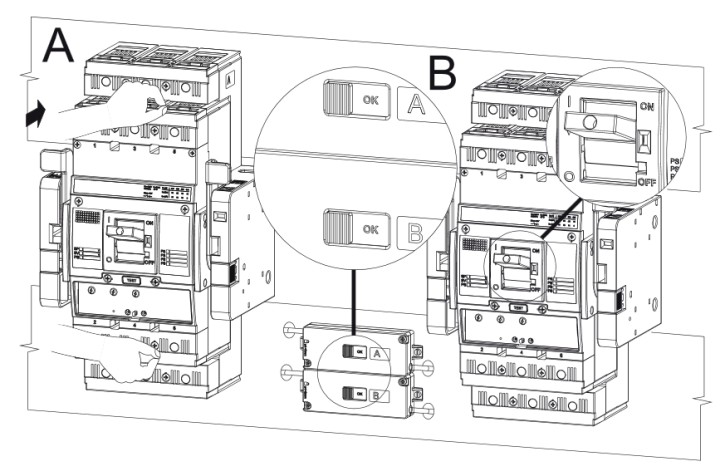

46 Akcesoria dodatkowe 4.6 Wzajemna blokada cięgnowa 3VT2 i 3VT3 Ponowne wsunięcie wyłącznika może nastąpić na odblokowanej blokadzie, po czym przed załączeniem należy ponownie przesunąć wskaźnik i zablokować wyłącznik. Możliwe jest wysunięcie wyłącznika lub wyjęcie z podstawy bez odblokowywania blokady jeśli dwa wyłączniki są w pozycji TRIP - wyzwolony. Możliwe jest wsunięcie wyłącznika lub włożenie do podstawy bez odblokowywania blokady jeśli dwa wyłączniki są w pozycji TRIP-wyzwolony. UWAGA blokada cięgnowa z napędami silnikowymi Ze względu na specyfikę działania blokady która wyzwala drugi względem załączanego wyłącznika należy stosować odpowiednie zalecenia dla układów z napędami silnikowymi. Do wyłączania wyłącznika należy używać cewek wybijakowych. Dla 2 wyłączników 47

47 Akcesoria dodatkowe 4.7 Podstawy wysuwne jednocześnie podajemy wyłącz na cewkę. Wówczas wyłączniki są w stanie TRIP. Napędy silnikowe nie mogą być zasilane napięciem sterowniczym bo zaczną resetować układ, więc na zacisk 1 napędu napięcie podajemy tylko jeśli będziemy chcieli przygotować wyłącznik do załączenia (tuz przed załączeniem, po wyłączeniu poprzedniego). Przygotowanie wyłącznika do załączenia wymaga resetu. Na początku podajemy napięcie na 1 i 5 jednocześnie, a po ok 2 s później podajemy jednocześnie napięcie na załącz czyli na 4 z opóźnieniem ok 2 s. np. za pomocą przekaźnika 7PV1512-1AP30. Po cyklu zakończonym cyklu załączenia zdejmujemy napięcie z 1, 5 i 4 W przypadku ręcznego łączenia należy przestrzegać zasady aby przed załączeniem dwa wyłączniki znajdowały się w pozycji 0 wyłączony. Naturalnie po cyklu załączenia jeden z wyłączników będzie w stanie TRIP, dlatego kolejny cykl wymaga najpierw resetu a później załączenia. 4.7 Podstawy wysuwne Wersja wysuwna wyłącznika / rozłącznika przeznaczona jest do zastosowań, gdzie wymagane jest stworzenie widocznej przerwy izolacyjnej w połączeniu z możliwością szybkiej wymiany wyłącznika. Podstawa wysuwna zawiera kompletny zestaw akcesoriów do montażu wyłączników / rozłączników o konstrukcji wysuwnej. Podstawę należy wyposażyć w: - 3-biegunowy blok wyłącznika 3VT2725-.AA36-0AA0-4-biegunowy blok wyłącznika 3VT2725-.AA56-0AA0 lub 3VT2725-.AA56-0AA0 Pozycje wyłącznika Wyłącznik w technice wysuwnej może znajdować się w trzech pozycjach: 1. Podłączony (pozycja pracy) 2. Wysunięty - TEST (pozycja konserwacji) 3.Odłączony 48

48 Akcesoria dodatkowe 4.7 Podstawy wysuwne Operacje na wyłączniku w technice wysuwnej: Przygotowanie wyłącznika do wsunięcia do kasety Należy się upewnić, że wyłącznik, który zamierzasz wsunąć do kasety posiada odpowiednią blokadę w postaci trzpienia wkładanego od tyłu, brak trzpienia oznacza niekompletny lub uszkodzony wyłącznik. W celu uzupełnienia zgłoś się do serwisu. Wyłącznik powinien być w stanie TRIP Wsuwanie wyłącznika do kasety pozycja testu Należy umieść wyłącznik w szynach kasety. Następnie pchnąć do pierwszego dźwięku Klick. Wsuwanie wyłącznika do kasety pozycja pracy 49

49 Akcesoria dodatkowe 4.7 Podstawy wysuwne Wcisnąć przyciski odblokowujące dźwignię. Dźwignią wsunąć wyłącznik. Wysuwanie wyłącznika z kasety Należy się upewnić, że wyłącznik, który ma zostać wysunięty z kasety jest wyłączony. Wcisnąć przyciski 1 odblokowujące dźwignię. Następnie dźwignia wysunąć wyłącznik. Ponownie kliknąć przyciski odblokowujące i wyjąć wyłącznik z kasety. Blokowanie kasety 50

50 Akcesoria dodatkowe Kasetę można zablokować w każdej z trzech ustalonych pozycji poprzez wyciągnięcie ucha blokującego i założenie kłódek. UWAGA Wyłącznik w wersji wysuwnej z napędem silnikowym należy przed każdą zmianą pozycji ustawić tak, aby napęd silnikowy znajdował sie w pozycji MANUAL OSTRZEŻENIE Nigdy nie stosować wyłącznika bez trzpienia blokującego (wkładanego od tyłu wyłącznika) 51

51 Akcesoria dodatkowe 4.8 Podstawy wtykowe 4.8 Podstawy wtykowe Wersja wtykowa wyłącznika / rozłącznika przeznaczona jest do zastosowań, gdzie wymagane jest stworzenie widocznej przerwy izolacyjnej w połączeniu z możliwością szybkiej wymiany wyłącznika. Podstawa wtykowa zawiera kompletny zestaw akcesoriów do montażu wyłączników / rozłączników o konstrukcji wtykowej Podstawę należy wyposażyć w: - 3-biegunowy blok wyłącznika 3VT2725-.AA36-0AA0-4-biegunowy blok wyłącznika 3VT2725-.AA56-0AA0 lub 3VT2725-.AA56-0AA0 Pozycje wyłącznika Wyłącznik w technice wtykowej może znajdować się w dwóch pozycjach: 1. Podłączony (pozycja pracy) 2.Odłączony Operacje na wyłączniku w technice wtykowej: Wkładanie wyłącznika do podstawy wtykowej Należy się upewnić, że wyłącznik, który zamierzasz wetknąć do podstawy wtykowej posiada odpowiednią blokadę w postaci trzpienia wkładanego od tyłu, brak trzpienia oznacza niekompletny lub uszkodzony wyłącznik. W celu uzupełnienia zgłoś się do serwisu. Wyłącznik powinien być w stanie sprawnym. 1 Odpowiednią siłą należy docisnąć wyłącznik tak, aby przylegał do kasety. 2 Dokręć śruby mocujące wyłącznik w kasecie odpowiednim momentem. 52

52 Akcesoria dodatkowe 4.8 Podstawy wtykowe Blokowanie podstawy wyłącznika przed wkładaniem wyłącznika Podstawę wtykową można zablokować przed wkładaniem wyłącznika przez założenie kłódek w określonym miejscu wewnątrz Demontaż wyłącznika z podstawy wtykowej przeprowadzić w kolejności odwrotnej do wkładania wyłącznika do podstawy wtykowej. UWAGA Wyłącznik w wersji wtykowej z napędem silnikowym należy przed każdą zmianą pozycji ustawić tak, aby napęd silnikowy znajdował sie w pozycji MANUAL OSTRZEŻENIE Nigdy nie stosować wyłącznika bez trzpienia blokującego (wkładanego od tyłu wyłącznika) 53

53 Serwis i przeglądy 5.1 Przeglądy wymagane czasookresy Serwis i przeglądy Przeglądy wymagane czasookresy Odpowiednie częstotliwości inspekcji wyłączników muszą zostać określone przez operatora (klienta), w zależności od warunków eksploatacji danego wyłącznika SENTRON 3VTzaleca się stosować następujące czasookresy: Co najmniej 1 raz na rok W trakcie przestojów, po dłuższej pracy na obciążeniu powyżej 0,8 x In Po każdym zadziałaniu wyzwalacza nadprądowego na skutek przeciążenia lub zwarcia Po każdym nieoczekiwanym wyłączeniu Co 1000 łączeń wykonanych pod obciążeniem 5.2 Czynności podczas przeglądu: Obudowa zewnętrzna wyłącznika: 1. Sprawdzić wszystkie widoczne elementy wyłącznika pod kątem pozostałości i innych negatywnych zjawisk jakie mogą wystąpić z powodu uszkodzenia obudowy 2. Usunąć pozostałości kurzu, smarów etc. szmatką niestrzępiącą suchą i czystą. UWAGA Nigdy nie używaj środków chemicznych lub wody do czyszczenia wyłącznika UWAGA - Możliwe uszkodzenie wyłącznika należy przestrzegać. Nie dokonywać napraw w obudowie plastikowej lub wnętrzu wyłącznika! Wyłączniki zawierają tylko bezobsługowe komponenty. 3. Elektryczne i mechaniczne funkcje wyłącznika: 4. Sprawdzić mechaniczne funkcjonowanie styków wyłącznika załączyć i wyłączyć dźwignią. 54

54 Serwis i przeglądy 5.3 Rozwiązywanie problemów 5. Funkcja mechanicznego załączania i wyłączania wyłącznika - przyciśnij przycisk TRIP, jeśli jest dostępny, następnie zresetuj wyłącznik. 6. Sprawdzić funkcjonalnie obwody sterowania. 7. Sprawdzić połączenia szynowe / zaciski kablowe: Sprawdź śruby zacisków kluczem dynamometrycznym Sprawdź miejsca wejścia kabli do końcówek kablowych Sprawdź miejsca zacisków Uszkodzone zaciski należy wymienić, końcówkę prze przykręceniem oczyścić. Wyzwalacz nadprądowy: 8. Sprawdź wyzwalacz elektroniczny i jeśli to konieczne, skoryguj ustawienia elektronicznego wyzwalacza nadprądowego zgodnie z warunkami instalacji zabezpieczanej 9. Elektroniczne wersje wyzwalaczy nadprądowych - ETU muszą być testowane urządzeniem dedykowanym do tego celu 5.3 Rozwiązywanie problemów Stan wyłącznika Przyczyna problemu Rozwiązanie problemu Wyłącznik wyłączony przez przeciążenie Nadmierna wartość prądu roboczego Podłączenie przewodu do wyłącznika mogło zostać wykonane nieprawidłowo Wyłącznik działa prawidłowo i wyłącza przeciążenie, które wystąpiły. Sprawdź, czy prąd roboczy przekroczył wyzwalaniem termicznym limit. Przeprowadzić oględziny zacisków. Przebarwienia wskazują, że zaciski są poluzowane. Odpowiednie wartości momentu obrotowego zacisków znajdują się w instrukcji obsługi dostarczonej z każdym wyłącznikiem. Przeprowadzić oględziny przebarwień zacisków. Przewody mogą się poluzować podczas pracy z różnych przyczyn, takich jak drgania (aplikacje obrabiarek) i na zasilaniu przewodami aluminiowymi. 55

55 Serwis i przeglądy 5.3 Rozwiązywanie problemów Stan wyłącznika Przyczyna problemu Rozwiązanie problemu Wyłącznik wyłączony przez zwarcie Mechaniczne i elektryczne funkcje: Temperatura otoczenia jest zbyt wysoka Wyzwalacz nadprądowy jest niepoprawnie zainstalowany w bloku wyłącznika Rozruchy silnika Piki prądowe np.: podczas przełączania rozruchu gwiazdatrójkąt następuje 20 krotne zwiększenie prądu Wysokie zawilgocenie Korozja To może być problem w gorące letnie dni lub w miejscach narażonych na działanie wysokich temperatur. Chociaż wszystkie wyłączniki SENTRON VT są kalibrowane do stosowania w temperaturze otoczenia 55 C, to temperatury w rozdzielnicy mogą przekroczyć poziom. Być może konieczna będzie zmiana parametrów nastaw wartości Ir. Jeżeli żadna z powyższych sugestii nie ma zastosowania, wyzwalacz nadprądowy należy zdemontować z wyłącznika i sprawdzić pod kątem przebarwień głównie w okolicach toru prądowego. Należy bezwzględnie przestrzegać poprawności montażu wyzwalacza w bloku wyłącznika Ustaw wyzwalacz magnetyczny na następną wyższą wartość, przy której wyłącznik nie wyzwala. Prąd w piku w wysokości do 20-krotności prądu znamionowego silnika, może wystąpić, gdy zmienia się układ z gwiazdy na trójkąt. W tym przypadku, wyzwalacz zwarciowy I musi być ustawiony na wyższą wartość. Jednakże, może to doprowadzić do utraty funkcji żądanej ochrony silnika. Wyłączniki nie mogą być stosowane w środowiskach o wysokiej wilgotności powietrza, ponieważ może to spowodować problemy dielektryczne izolacji. W takich środowiskach należy podjąć właściwe środki jak umieszczenie wyłącznika w obudowie. Wyłączniki nie są zaprojektowane do stosowania w środowiskach agresywnych. W takich warunkach, wyłącznik powinien być zainstalowany w obudowie. 56

56 Serwis i przeglądy 5.3 Rozwiązywanie problemów Stan wyłącznika Przyczyna problemu Rozwiązanie problemu Napęd silnikowy nie załącza Nieprawidłowo działające akcesoria wewnętrzne Nieprawidłowe napięcia i długości sygnałów sterowania Określić, jakie typy akcesoriów wewnętrznych są zainstalowane. Zdejmij pokrywę wyłącznika i określ rodzaj akcesoriów za pomocą nr zamówienia wyłącznika. Następnie należy sprawdzić poprawność funkcjonowania:. Wyzwalacza podnapięciowy: Zapewnić prawidłowe napięcie zasilania do wyzwalacza podnapięciowego gdyż inaczej, wyłącznik nie może być uruchomiony. Wyzwalacz wzrostowy/napięciowy: Zapewnić prawidłowe napięcie zasilania do wyzwalacza napięciowego gdyż inaczej, wyłącznik może zostać uruchomiony. Styki pomocnicze i alarmowe: nie mają żadnego wpływu na funkcjonowanie wyłącznika. Sprawdź poprawność sterowania poprzez napęd silnikowy. Sprawdź czy została zastosowana blokada mechaniczna (patrz rozdział Blokady mechaniczne cięgnowe) Nieprawidłowo zainstalowany napęd Sprawdź czy napęd został zainstalowany w prawidłowy sposób, czy dźwignia znajduje sie w okienku napędu silnikowego. Kontakt z serwisem Jeśli wskazówki nie przyniosły rozwiązania, odpowiednie wsparcie można uzyskać również pod adresem elektrotechika.pl@siemens.com 57

57 Schematy połączeń 6.1 Schemat obwodów sterowania 3VT2 Schematy połączeń Schemat obwodów sterowania 3VT2 Ogólny schemat sterowania wyłącznika 3VT2 3-biegunowy wraz z akcesoriami 58

58 Schematy połączeń 6.1 Schemat obwodów sterowania 3VT2 Ogólny schemat sterowania wyłącznika 3VT2 4-biegunowy wraz z akcesoriami 59

59 Schematy połączeń 6.2 Schemat obwodów sterowania 3VT3 6.2 Schemat obwodów sterowania 3VT3 Ogólny schemat sterowania wyłącznika 3VT3-biegunowy wraz z akcesoriami 60

60 Schematy połączeń 6.2 Schemat obwodów sterowania 3VT3 Ogólny schemat sterowania wyłącznika 3VT3 4-biegunowy wraz z akcesoriami 61
