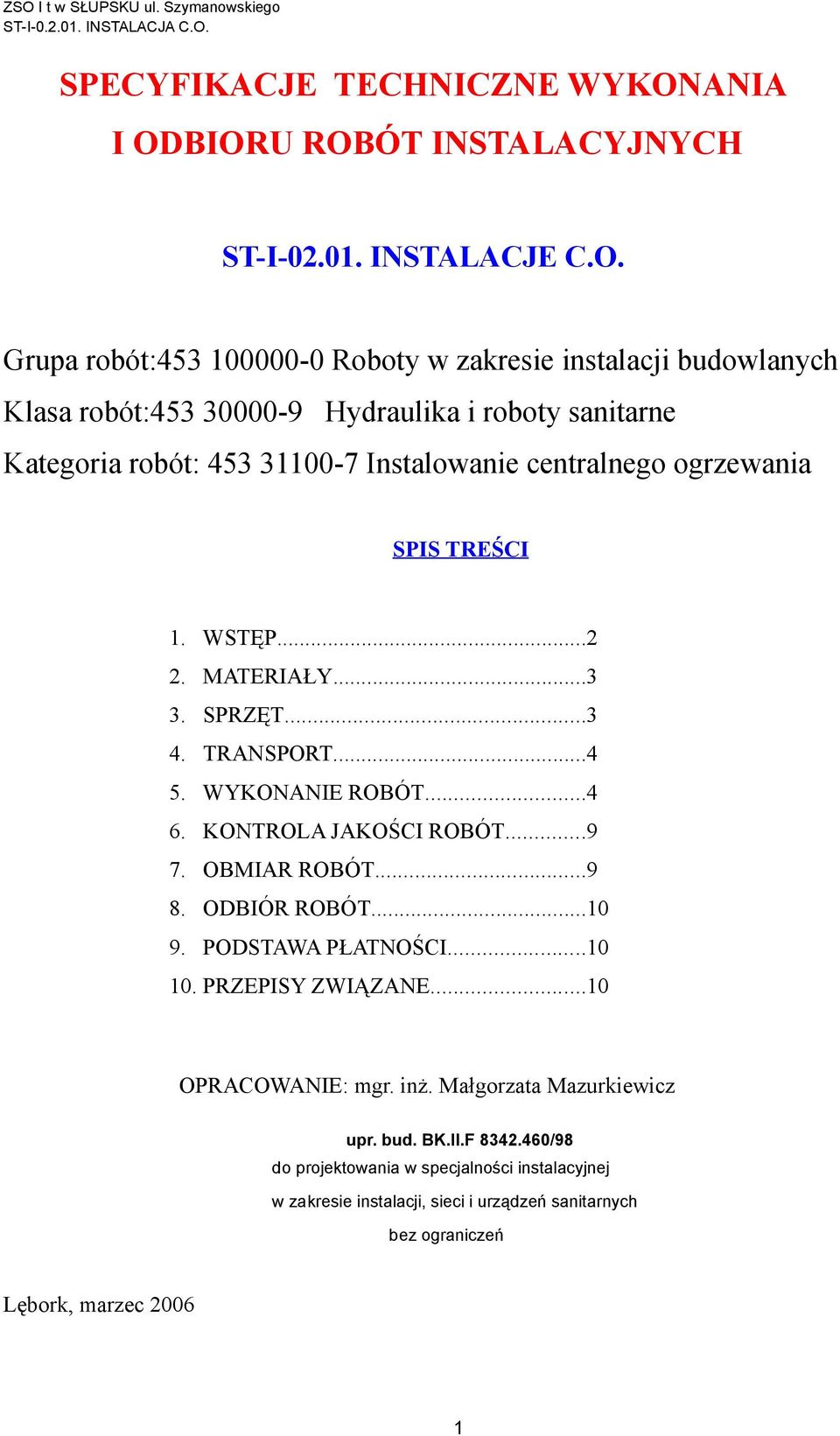

1 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT INSTALACYJNYCH ST-I INSTALACJE C.O. Grupa robót: Roboty w zakresie instalacji budowlanych Klasa robót: Hydraulika i roboty sanitarne Kategoria robót: Instalowanie centralnego ogrzewania SPIS TREŚCI 1. WSTĘP MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE...10 OPRACOWANIE: mgr. inż. Małgorzata Mazurkiewicz upr. bud. BK.II.F /98 do projektowania w specjalności instalacyjnej w zakresie instalacji, sieci i urządzeń sanitarnych bez ograniczeń Lębork, marzec

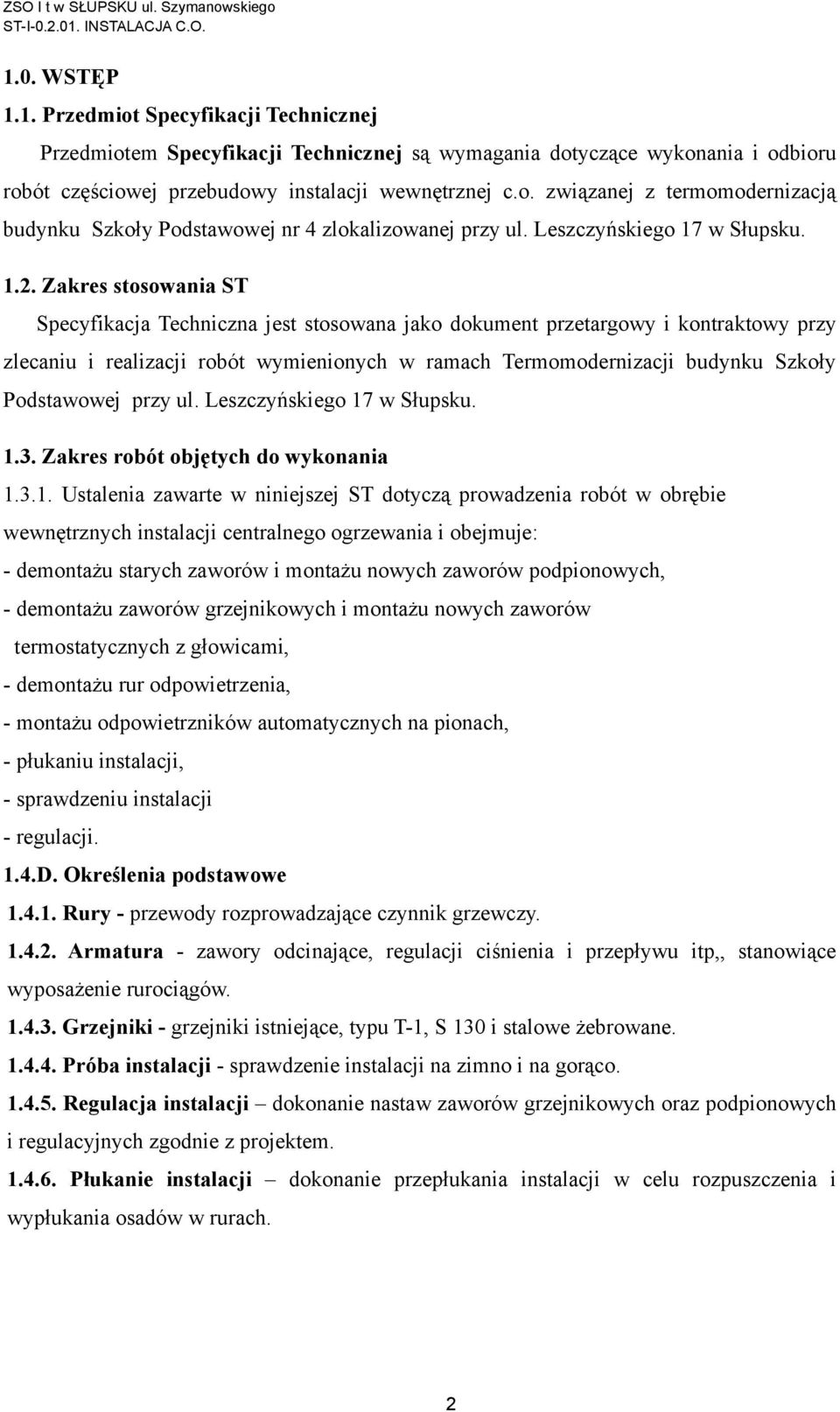

2 1.0. WSTĘP 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót częściowej przebudowy instalacji wewnętrznej c.o. związanej z termomodernizacją budynku Szkoły Podstawowej nr 4 zlokalizowanej przy ul. Leszczyńskiego 17 w Słupsku Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w ramach Termomodernizacji budynku Szkoły Podstawowej przy ul. Leszczyńskiego 17 w Słupsku Zakres robót objętych do wykonania Ustalenia zawarte w niniejszej ST dotyczą prowadzenia robót w obrębie wewnętrznych instalacji centralnego ogrzewania i obejmuje: - demontażu starych zaworów i montażu nowych zaworów podpionowych, - demontażu zaworów grzejnikowych i montażu nowych zaworów termostatycznych z głowicami, - demontażu rur odpowietrzenia, - montażu odpowietrzników automatycznych na pionach, - płukaniu instalacji, - sprawdzeniu instalacji - regulacji. 1.4.D. Określenia podstawowe Rury - przewody rozprowadzające czynnik grzewczy Armatura - zawory odcinające, regulacji ciśnienia i przepływu itp,, stanowiące wyposażenie rurociągów Grzejniki - grzejniki istniejące, typu T-1, S 130 i stalowe żebrowane Próba instalacji - sprawdzenie instalacji na zimno i na gorąco Regulacja instalacji dokonanie nastaw zaworów grzejnikowych oraz podpionowych i regulacyjnych zgodnie z projektem Płukanie instalacji dokonanie przepłukania instalacji w celu rozpuszczenia i wypłukania osadów w rurach. 2

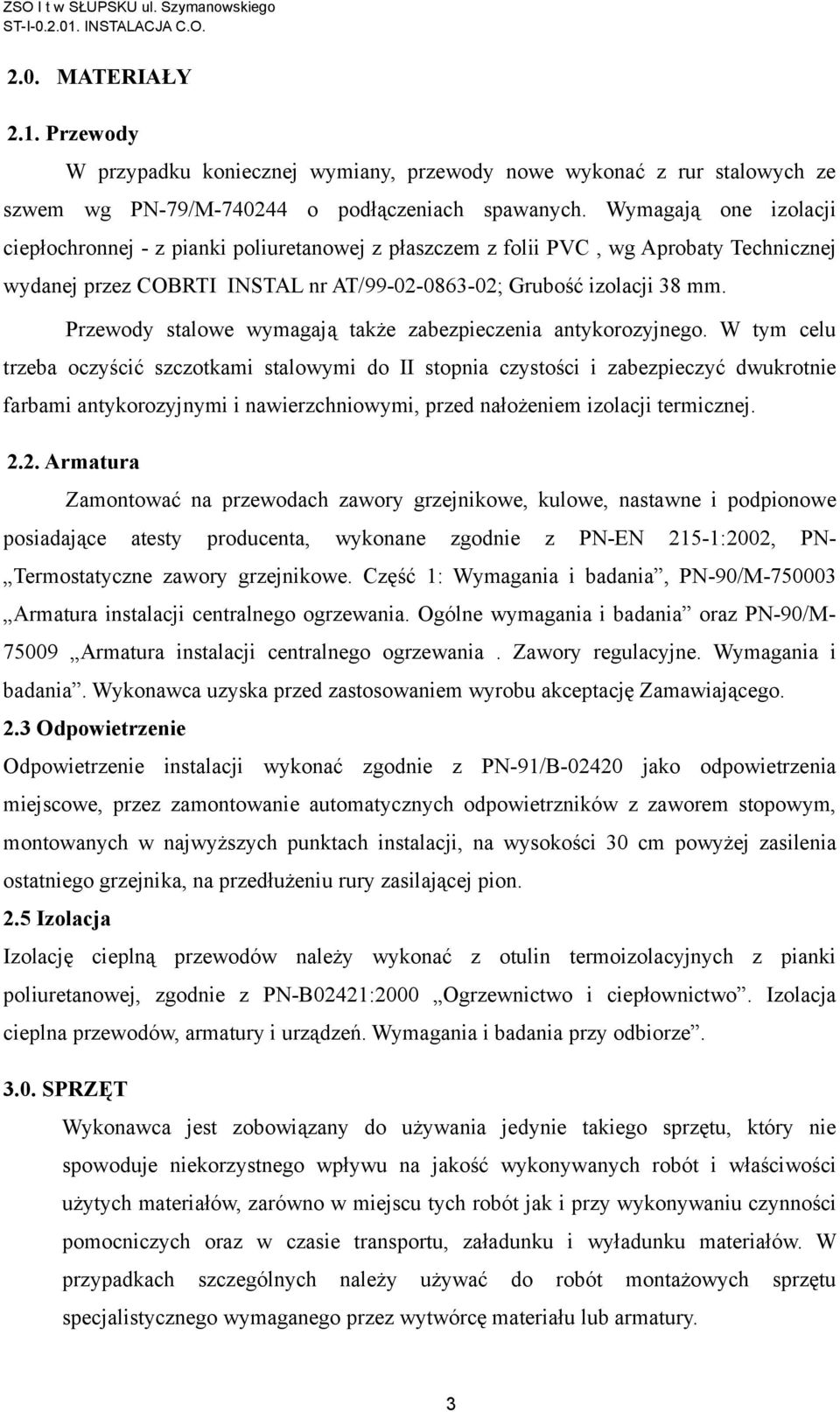

3 2.0. MATERIAŁY 2.1. Przewody W przypadku koniecznej wymiany, przewody nowe wykonać z rur stalowych ze szwem wg PN-79/M o podłączeniach spawanych. Wymagają one izolacji ciepłochronnej - z pianki poliuretanowej z płaszczem z folii PVC, wg Aprobaty Technicznej wydanej przez COBRTI INSTAL nr AT/ ; Grubość izolacji 38 mm. Przewody stalowe wymagają także zabezpieczenia antykorozyjnego. W tym celu trzeba oczyścić szczotkami stalowymi do II stopnia czystości i zabezpieczyć dwukrotnie farbami antykorozyjnymi i nawierzchniowymi, przed nałożeniem izolacji termicznej Armatura Zamontować na przewodach zawory grzejnikowe, kulowe, nastawne i podpionowe posiadające atesty producenta, wykonane zgodnie z PN-EN 215-1:2002, PN- Termostatyczne zawory grzejnikowe. Część 1: Wymagania i badania, PN-90/M Armatura instalacji centralnego ogrzewania. Ogólne wymagania i badania oraz PN-90/M Armatura instalacji centralnego ogrzewania. Zawory regulacyjne. Wymagania i badania. Wykonawca uzyska przed zastosowaniem wyrobu akceptację Zamawiającego. 2.3 Odpowietrzenie Odpowietrzenie instalacji wykonać zgodnie z PN-91/B jako odpowietrzenia miejscowe, przez zamontowanie automatycznych odpowietrzników z zaworem stopowym, montowanych w najwyższych punktach instalacji, na wysokości 30 cm powyżej zasilenia ostatniego grzejnika, na przedłużeniu rury zasilającej pion. 2.5 Izolacja Izolację cieplną przewodów należy wykonać z otulin termoizolacyjnych z pianki poliuretanowej, zgodnie z PN-B02421:2000 Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania przy odbiorze SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót i właściwości użytych materiałów, zarówno w miejscu tych robót jak i przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów. W przypadkach szczególnych należy używać do robót montażowych sprzętu specjalistycznego wymaganego przez wytwórcę materiału lub armatury. 3

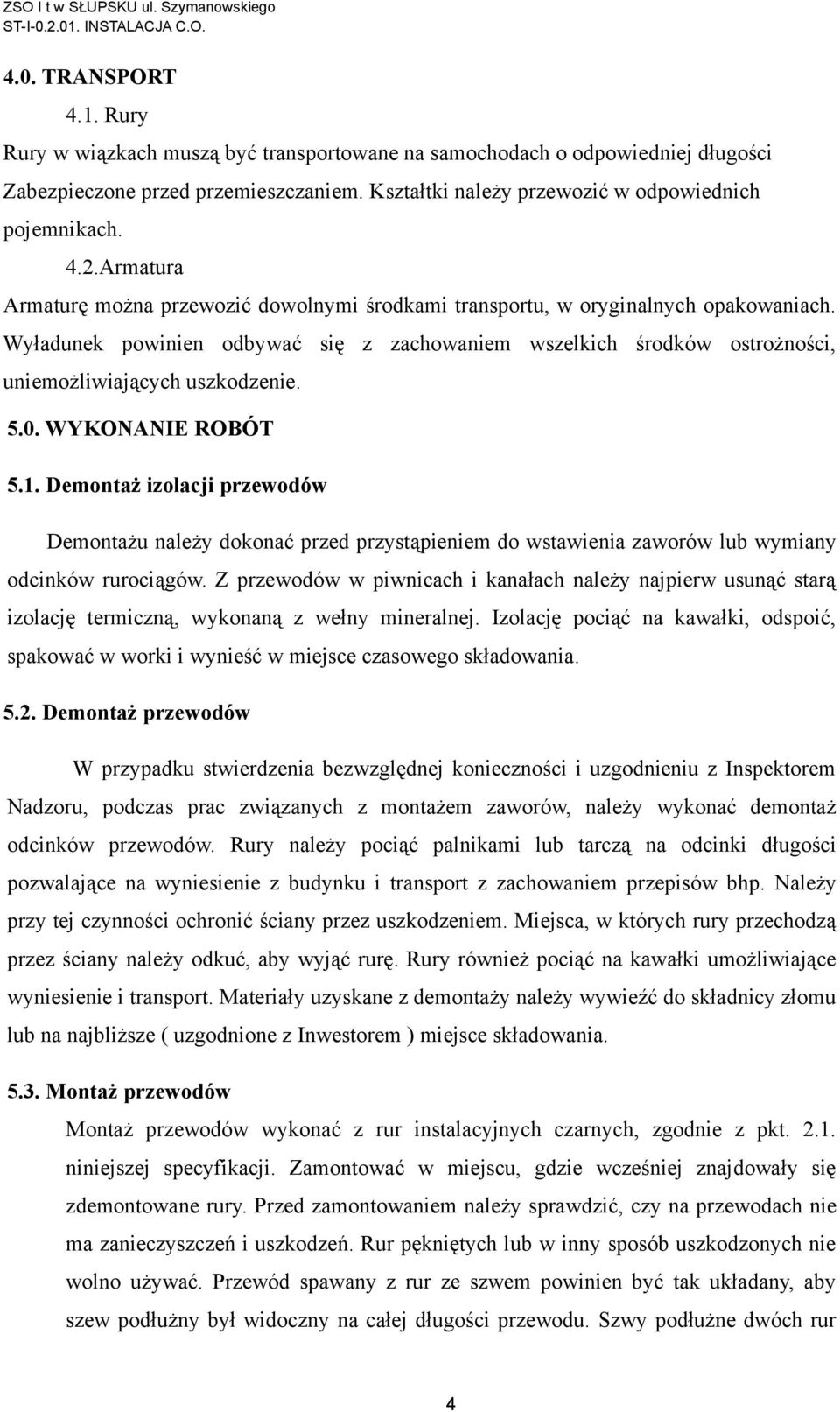

4 4.0. TRANSPORT 4.1. Rury Rury w wiązkach muszą być transportowane na samochodach o odpowiedniej długości Zabezpieczone przed przemieszczaniem. Kształtki należy przewozić w odpowiednich pojemnikach. 4.2.Armatura Armaturę można przewozić dowolnymi środkami transportu, w oryginalnych opakowaniach. Wyładunek powinien odbywać się z zachowaniem wszelkich środków ostrożności, uniemożliwiających uszkodzenie WYKONANIE ROBÓT 5.1. Demontaż izolacji przewodów Demontażu należy dokonać przed przystąpieniem do wstawienia zaworów lub wymiany odcinków rurociągów. Z przewodów w piwnicach i kanałach należy najpierw usunąć starą izolację termiczną, wykonaną z wełny mineralnej. Izolację pociąć na kawałki, odspoić, spakować w worki i wynieść w miejsce czasowego składowania Demontaż przewodów W przypadku stwierdzenia bezwzględnej konieczności i uzgodnieniu z Inspektorem Nadzoru, podczas prac związanych z montażem zaworów, należy wykonać demontaż odcinków przewodów. Rury należy pociąć palnikami lub tarczą na odcinki długości pozwalające na wyniesienie z budynku i transport z zachowaniem przepisów bhp. Należy przy tej czynności ochronić ściany przez uszkodzeniem. Miejsca, w których rury przechodzą przez ściany należy odkuć, aby wyjąć rurę. Rury również pociąć na kawałki umożliwiające wyniesienie i transport. Materiały uzyskane z demontaży należy wywieźć do składnicy złomu lub na najbliższe ( uzgodnione z Inwestorem ) miejsce składowania Montaż przewodów Montaż przewodów wykonać z rur instalacyjnych czarnych, zgodnie z pkt niniejszej specyfikacji. Zamontować w miejscu, gdzie wcześniej znajdowały się zdemontowane rury. Przed zamontowaniem należy sprawdzić, czy na przewodach nie ma zanieczyszczeń i uszkodzeń. Rur pękniętych lub w inny sposób uszkodzonych nie wolno używać. Przewód spawany z rur ze szwem powinien być tak układany, aby szew podłużny był widoczny na całej długości przewodu. Szwy podłużne dwóch rur 4

5 połączonych powinny być przesunięte względem siebie przynajmniej o 1/6 obwodu łączonych rur. W miejscach przejść przewodów przez ściany nie wolno wykonywać żadnych połączeń. Przed założeniem izolacji należy oczyścić przewody szczotkami stalowymi do II stopnia czystości i pomalować dwukrotnie farbą antykorozyjną Demontaż zaworów na pionach Demontażu należy dokonać przed przystąpieniem do montażu zaworów regulacyjnych na powrotach i zaworów kulowych na zasileniach pionów. W przypadku stwierdzenie złej jakości od poziomu do zaworu, należy porozumieć się z Inspektorem Nadzoru w sprawie ewentualnej wymiany tego odcinka przewodu Montaż zaworów podpionowych na zasileniu Prace wykonać zgodnie z pkt. 2.2 niniejszej specyfikacji. Na pionach należy zamontować zawory regulacyjno-pomiarowe na zasileniach, zgodnie z projektem. Rurociągi łączone będą z armaturą za pomocą połączeń gwintowanych z zastosowaniem kształtek. Uszczelnienie tych połączeń wykonać należy za pomocą np. konopii lub pasty miniowej. Kolejność wykonywania robot: - sprawdzenie działania zaworu, - nagwintowanie końcówek, - wkręcenie półśrubunków w zawór i na rurę z uszczelnieniem gwintów materiałem uszczelniającym, - skręcenie połączenia Montaż zaworów na powrotach pionów Prace wykonać zgodnie z pkt. 2.2 niniejszej specyfikacji. Na pionach należy zamontować zawory zawory nastawne na zasileniach, zgodnie z projektem. Rurociągi łączone będą z armaturą za pomocą połączeń gwintowanych z zastosowaniem kształtek. Uszczelnienie tych połączeń wykonać należy za pomocą np. konopii lub pasty miniowej. Kolejność wykonywania robot: - sprawdzenie działania zaworu, - nagwintowanie końcówek, - wkręcenie półśrubunków w zawór i na rurę z uszczelnieniem gwintów materiałem uszczelniającym i skręcenie połączenia. 5

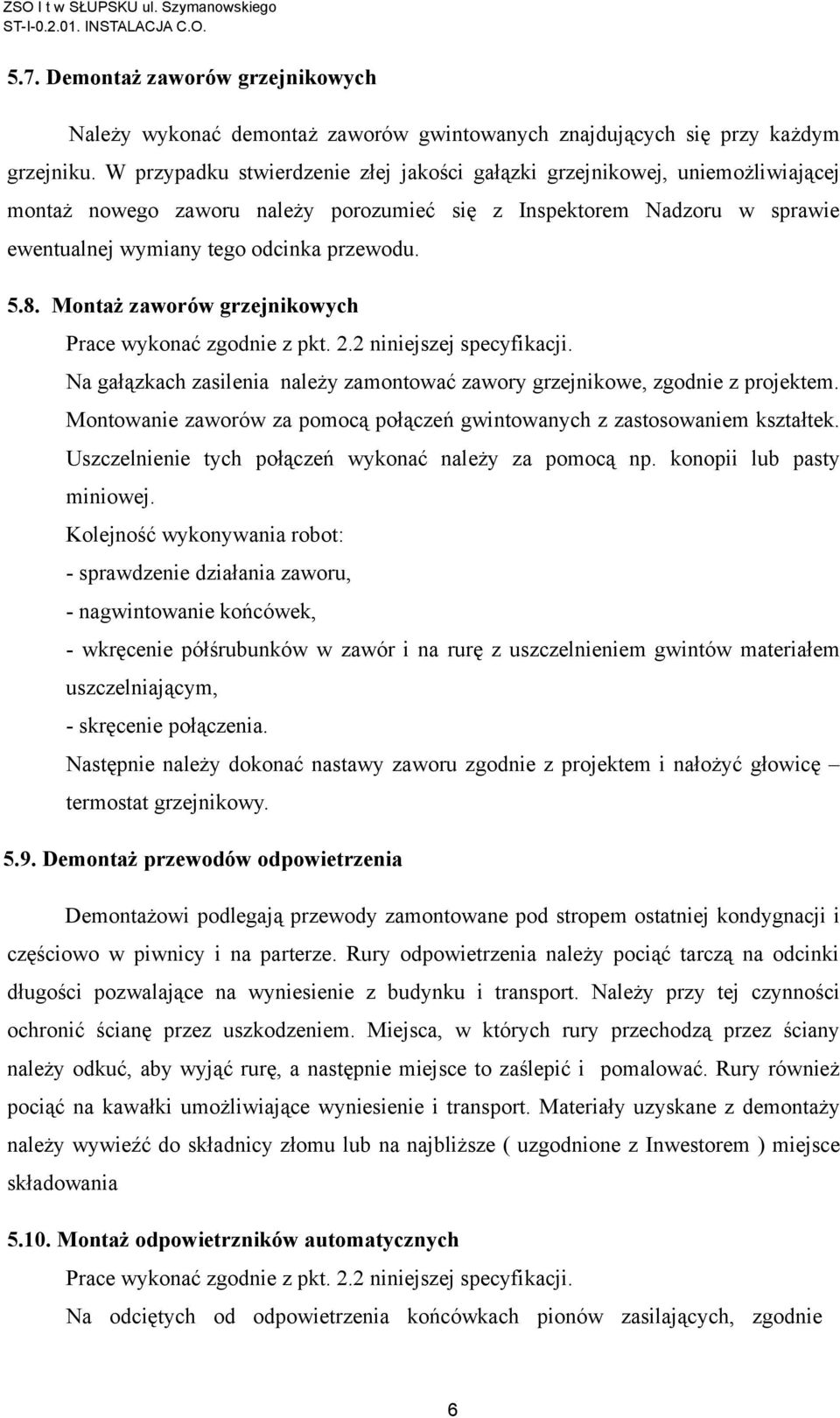

6 5.7. Demontaż zaworów grzejnikowych Należy wykonać demontaż zaworów gwintowanych znajdujących się przy każdym grzejniku. W przypadku stwierdzenie złej jakości gałązki grzejnikowej, uniemożliwiającej montaż nowego zaworu należy porozumieć się z Inspektorem Nadzoru w sprawie ewentualnej wymiany tego odcinka przewodu Montaż zaworów grzejnikowych Prace wykonać zgodnie z pkt. 2.2 niniejszej specyfikacji. Na gałązkach zasilenia należy zamontować zawory grzejnikowe, zgodnie z projektem. Montowanie zaworów za pomocą połączeń gwintowanych z zastosowaniem kształtek. Uszczelnienie tych połączeń wykonać należy za pomocą np. konopii lub pasty miniowej. Kolejność wykonywania robot: - sprawdzenie działania zaworu, - nagwintowanie końcówek, - wkręcenie półśrubunków w zawór i na rurę z uszczelnieniem gwintów materiałem uszczelniającym, - skręcenie połączenia. Następnie należy dokonać nastawy zaworu zgodnie z projektem i nałożyć głowicę termostat grzejnikowy Demontaż przewodów odpowietrzenia Demontażowi podlegają przewody zamontowane pod stropem ostatniej kondygnacji i częściowo w piwnicy i na parterze. Rury odpowietrzenia należy pociąć tarczą na odcinki długości pozwalające na wyniesienie z budynku i transport. Należy przy tej czynności ochronić ścianę przez uszkodzeniem. Miejsca, w których rury przechodzą przez ściany należy odkuć, aby wyjąć rurę, a następnie miejsce to zaślepić i pomalować. Rury również pociąć na kawałki umożliwiające wyniesienie i transport. Materiały uzyskane z demontaży należy wywieźć do składnicy złomu lub na najbliższe ( uzgodnione z Inwestorem ) miejsce składowania Montaż odpowietrzników automatycznych Prace wykonać zgodnie z pkt. 2.2 niniejszej specyfikacji. Na odciętych od odpowietrzenia końcówkach pionów zasilających, zgodnie 6

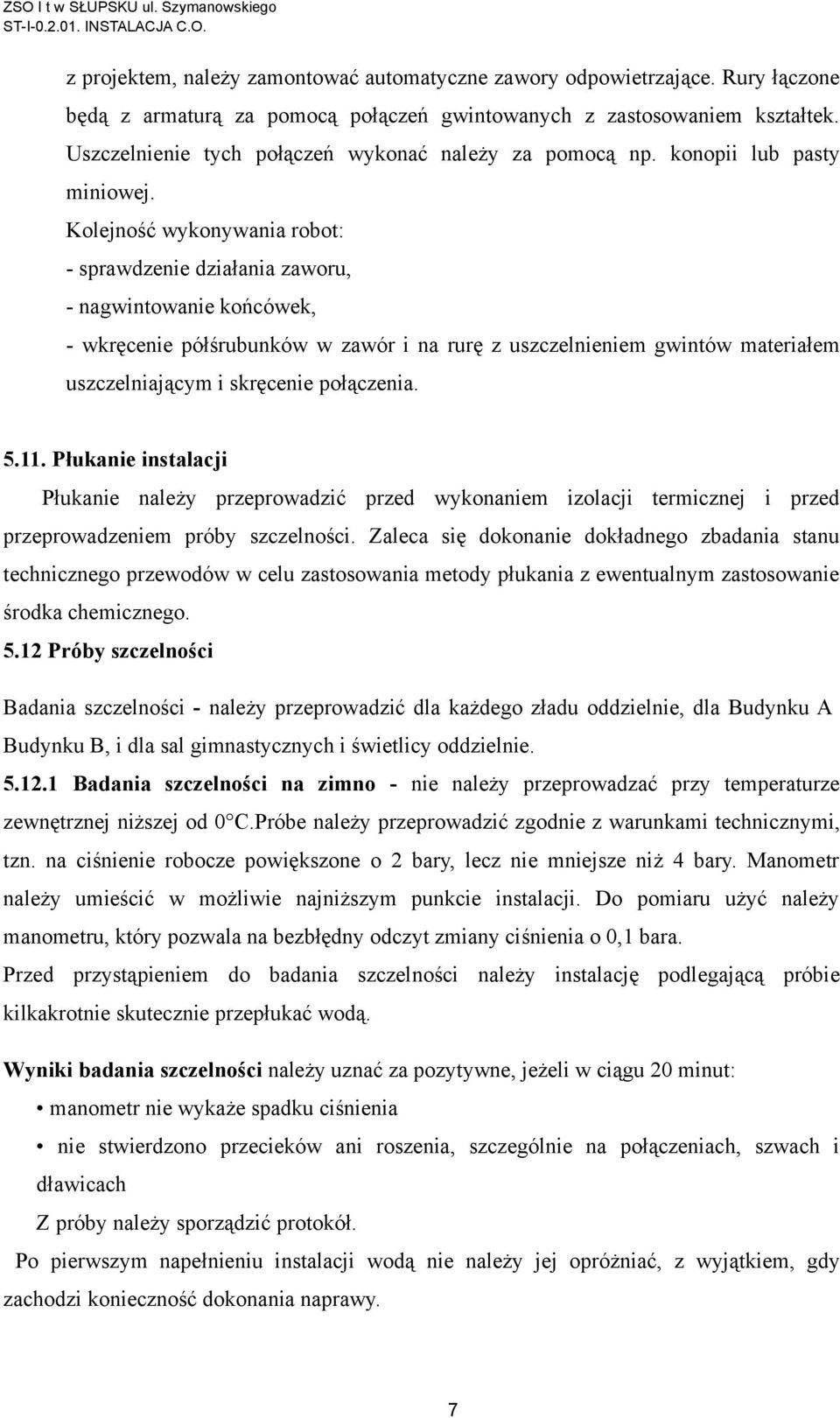

7 z projektem, należy zamontować automatyczne zawory odpowietrzające. Rury łączone będą z armaturą za pomocą połączeń gwintowanych z zastosowaniem kształtek. Uszczelnienie tych połączeń wykonać należy za pomocą np. konopii lub pasty miniowej. Kolejność wykonywania robot: - sprawdzenie działania zaworu, - nagwintowanie końcówek, - wkręcenie półśrubunków w zawór i na rurę z uszczelnieniem gwintów materiałem uszczelniającym i skręcenie połączenia Płukanie instalacji Płukanie należy przeprowadzić przed wykonaniem izolacji termicznej i przed przeprowadzeniem próby szczelności. Zaleca się dokonanie dokładnego zbadania stanu technicznego przewodów w celu zastosowania metody płukania z ewentualnym zastosowanie środka chemicznego Próby szczelności Badania szczelności - należy przeprowadzić dla każdego zładu oddzielnie, dla Budynku A Budynku B, i dla sal gimnastycznych i świetlicy oddzielnie Badania szczelności na zimno - nie należy przeprowadzać przy temperaturze zewnętrznej niższej od 0 C.Próbe należy przeprowadzić zgodnie z warunkami technicznymi, tzn. na ciśnienie robocze powiększone o 2 bary, lecz nie mniejsze niż 4 bary. Manometr należy umieścić w możliwie najniższym punkcie instalacji. Do pomiaru użyć należy manometru, który pozwala na bezbłędny odczyt zmiany ciśnienia o 0,1 bara. Przed przystąpieniem do badania szczelności należy instalację podlegającą próbie kilkakrotnie skutecznie przepłukać wodą. Wyniki badania szczelności należy uznać za pozytywne, jeżeli w ciągu 20 minut: manometr nie wykaże spadku ciśnienia nie stwierdzono przecieków ani roszenia, szczególnie na połączeniach, szwach i dławicach Z próby należy sporządzić protokół. Po pierwszym napełnieniu instalacji wodą nie należy jej opróżniać, z wyjątkiem, gdy zachodzi konieczność dokonania naprawy. 7

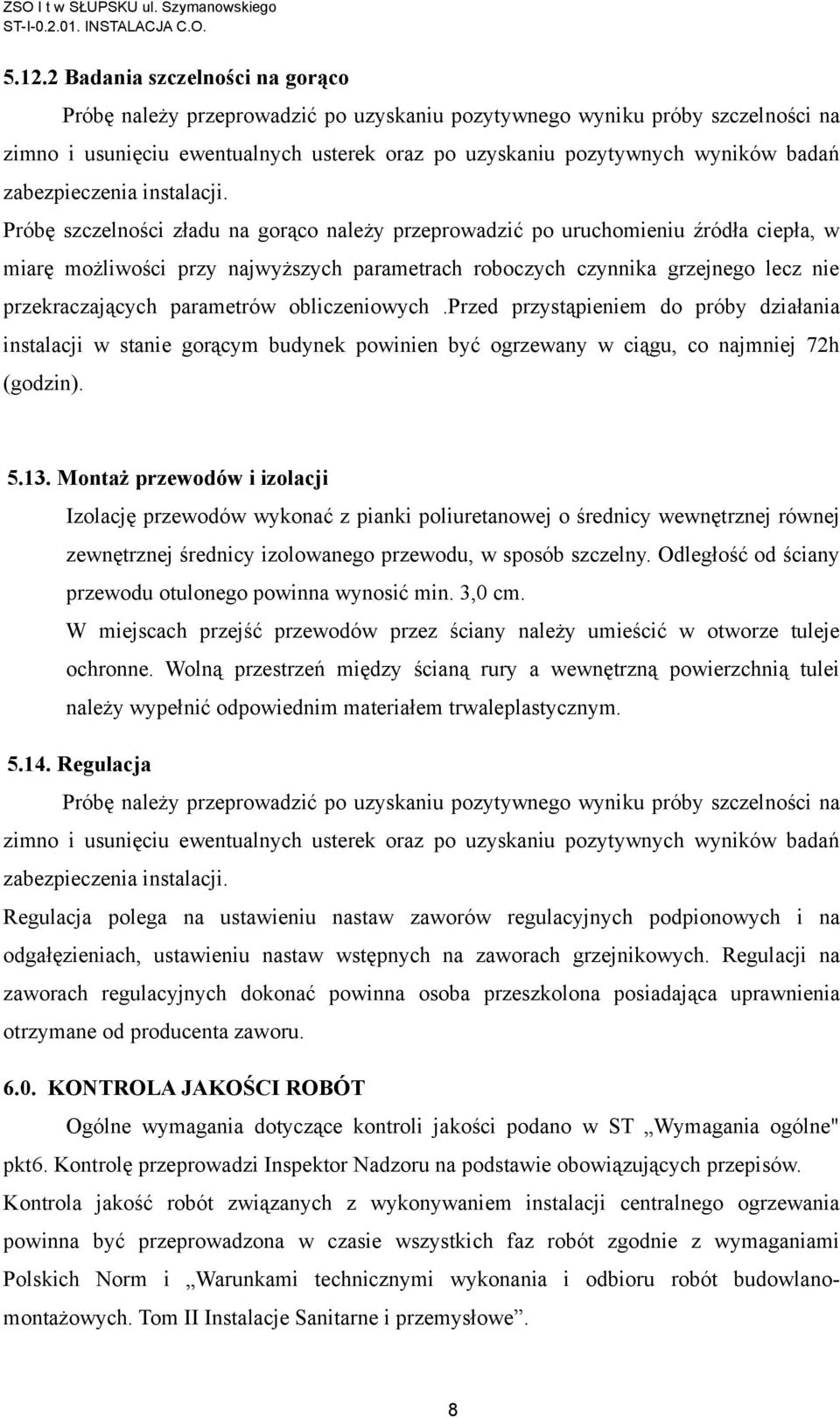

8 Badania szczelności na gorąco Próbę należy przeprowadzić po uzyskaniu pozytywnego wyniku próby szczelności na zimno i usunięciu ewentualnych usterek oraz po uzyskaniu pozytywnych wyników badań zabezpieczenia instalacji. Próbę szczelności zładu na gorąco należy przeprowadzić po uruchomieniu źródła ciepła, w miarę możliwości przy najwyższych parametrach roboczych czynnika grzejnego lecz nie przekraczających parametrów obliczeniowych.przed przystąpieniem do próby działania instalacji w stanie gorącym budynek powinien być ogrzewany w ciągu, co najmniej 72h (godzin) Montaż przewodów i izolacji Izolację przewodów wykonać z pianki poliuretanowej o średnicy wewnętrznej równej zewnętrznej średnicy izolowanego przewodu, w sposób szczelny. Odległość od ściany przewodu otulonego powinna wynosić min. 3,0 cm. W miejscach przejść przewodów przez ściany należy umieścić w otworze tuleje ochronne. Wolną przestrzeń między ścianą rury a wewnętrzną powierzchnią tulei należy wypełnić odpowiednim materiałem trwaleplastycznym Regulacja Próbę należy przeprowadzić po uzyskaniu pozytywnego wyniku próby szczelności na zimno i usunięciu ewentualnych usterek oraz po uzyskaniu pozytywnych wyników badań zabezpieczenia instalacji. Regulacja polega na ustawieniu nastaw zaworów regulacyjnych podpionowych i na odgałęzieniach, ustawieniu nastaw wstępnych na zaworach grzejnikowych. Regulacji na zaworach regulacyjnych dokonać powinna osoba przeszkolona posiadająca uprawnienia otrzymane od producenta zaworu KONTROLA JAKOŚCI ROBÓT Ogólne wymagania dotyczące kontroli jakości podano w ST Wymagania ogólne" pkt6. Kontrolę przeprowadzi Inspektor Nadzoru na podstawie obowiązujących przepisów. Kontrola jakość robót związanych z wykonywaniem instalacji centralnego ogrzewania powinna być przeprowadzona w czasie wszystkich faz robót zgodnie z wymaganiami Polskich Norm i Warunkami technicznymi wykonania i odbioru robót budowlanomontażowych. Tom II Instalacje Sanitarne i przemysłowe. 8

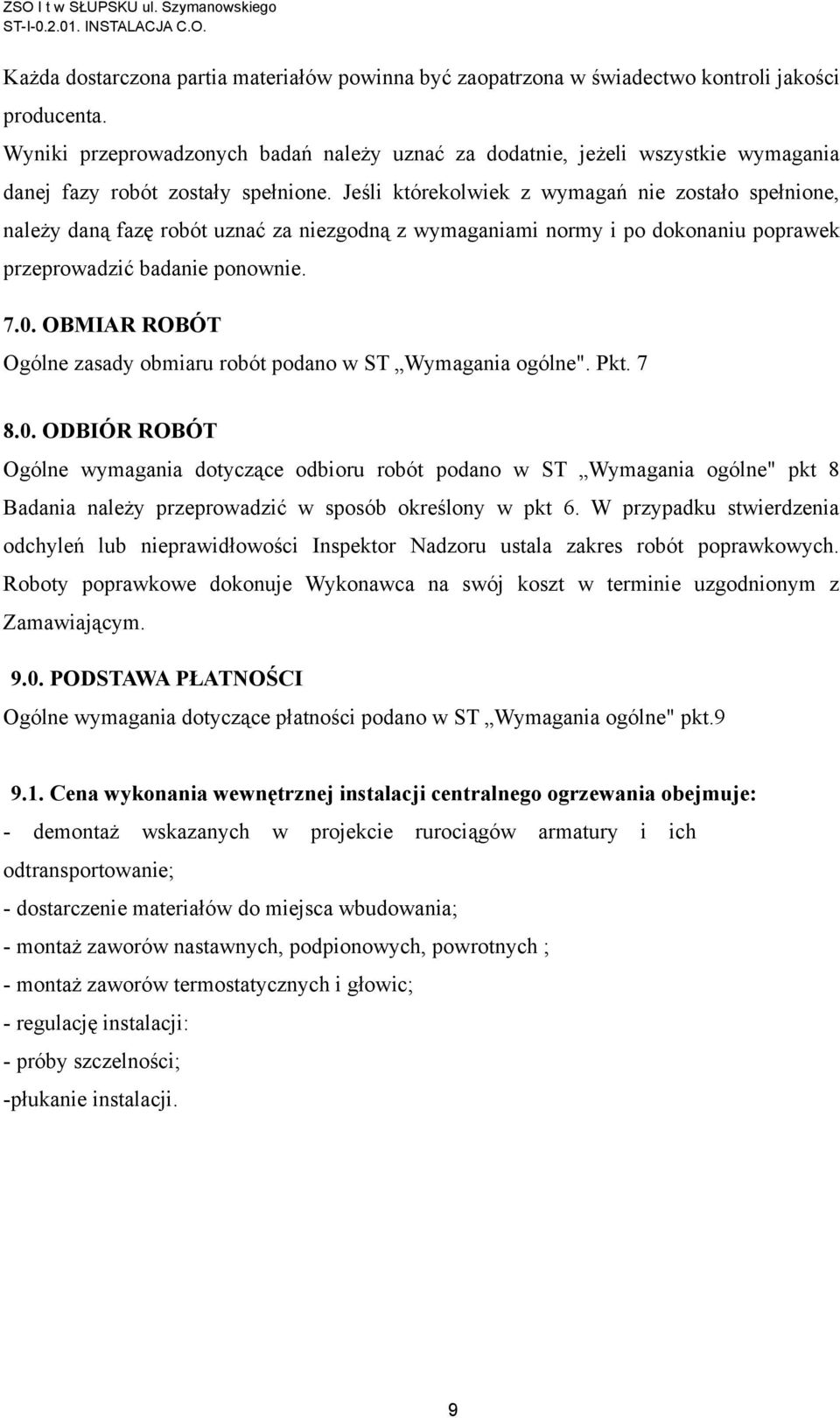

9 Każda dostarczona partia materiałów powinna być zaopatrzona w świadectwo kontroli jakości producenta. Wyniki przeprowadzonych badań należy uznać za dodatnie, jeżeli wszystkie wymagania danej fazy robót zostały spełnione. Jeśli którekolwiek z wymagań nie zostało spełnione, należy daną fazę robót uznać za niezgodną z wymaganiami normy i po dokonaniu poprawek przeprowadzić badanie ponownie OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w ST Wymagania ogólne". Pkt ODBIÓR ROBÓT Ogólne wymagania dotyczące odbioru robót podano w ST Wymagania ogólne" pkt 8 Badania należy przeprowadzić w sposób określony w pkt 6. W przypadku stwierdzenia odchyleń lub nieprawidłowości Inspektor Nadzoru ustala zakres robót poprawkowych. Roboty poprawkowe dokonuje Wykonawca na swój koszt w terminie uzgodnionym z Zamawiającym PODSTAWA PŁATNOŚCI Ogólne wymagania dotyczące płatności podano w ST Wymagania ogólne" pkt Cena wykonania wewnętrznej instalacji centralnego ogrzewania obejmuje: - demontaż wskazanych w projekcie rurociągów armatury i ich odtransportowanie; - dostarczenie materiałów do miejsca wbudowania; - montaż zaworów nastawnych, podpionowych, powrotnych ; - montaż zaworów termostatycznych i głowic; - regulację instalacji: - próby szczelności; -płukanie instalacji. 9

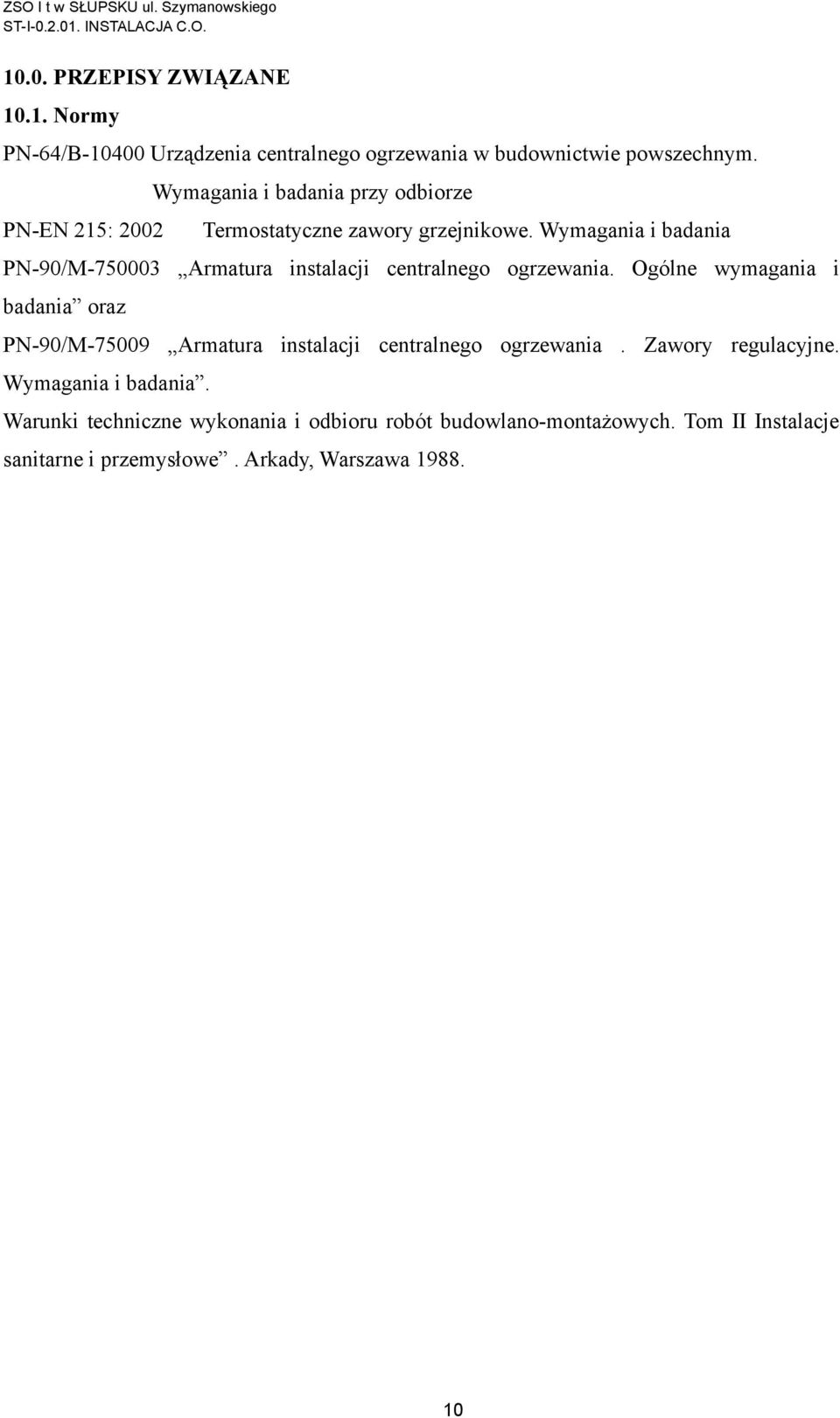

10 10.0. PRZEPISY ZWIĄZANE Normy PN-64/B Urządzenia centralnego ogrzewania w budownictwie powszechnym. Wymagania i badania przy odbiorze PN-EN 215: 2002 Termostatyczne zawory grzejnikowe. Wymagania i badania PN-90/M Armatura instalacji centralnego ogrzewania. Ogólne wymagania i badania oraz PN-90/M Armatura instalacji centralnego ogrzewania. Zawory regulacyjne. Wymagania i badania. Warunki techniczne wykonania i odbioru robót budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe. Arkady, Warszawa
