SPECYFIKACJA TECHNICZNA WYMIANY INSTALACJI CENTRALNEGO OGRZEWANIA W BUDYNKU SZKOŁY ZESPOŁU SZKÓŁ BUDOWLANYCH I OGÓLNOKSZTAŁCĄCYCH W BIŁGORAJU

Transkrypt

1 INWESTOR: ZESPÓŁ SZKÓŁ BUDOWLANYCH I OGÓLNOKSZTAŁCĄCYCH W BIŁGORAJU BIŁGORAJ UL. CEGIELNIANA 24 SPECYFIKACJA TECHNICZNA WYMIANY INSTALACJI CENTRALNEGO OGRZEWANIA W BUDYNKU SZKOŁY ZESPOŁU SZKÓŁ BUDOWLANYCH I OGÓLNOKSZTAŁCĄCYCH W BIŁGORAJU BIŁGORAJ UL. CEGIELNIANA 24 Opracował: mgr inż. MAREK LEŃCZUK uprawnienia budowlane Nr ewid. 498/Lb/2001 do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń : wodociągowych i kanalizacyjnych, cieplnych, wentylacyjnych i gazowych ZAMOŚĆ. marzec 2013 rok - 1 -

2 INSTALACJA CENTRALNEGO OGRZEWANIA KOD CPV : GRUPA PODSTAWOWE DANE O PRZEDSIĘWZIĘCIU 1.1. Lokalizacja i opis stanu istniejącego Przewidziana wymiana instalacji c.o. planowana jest w budynku szkoły Zespołu Szkół Budowlanych i Ogólnokształcących w Biłgoraju Biłgoraj przy ul. Cegielnianej 24. Budynek szkolny jest budynkiem trzy-kondygnacyjnym częściowo podpiwniczonym, (tylko pod częścią mieszkalną). Poziomy instalacji c.o. w budynku prowadzone były w kanałach, inwestor w ostatnim okresie z uwagi na zły stan techniczny wymienił poziomy prowadząc je po wierzchu ścian na parterze. Obiekt wyposażony jest w instalacje c.o., wod.-kan. oraz elektryczną. Zasilanie w ciepło odbywa się z miejskiej sieci ciepłowniczej poprzez węzeł wymiennikowy. Ze względu na zły stan techniczny instalacji centralnego ogrzewania inwestor podjął decyzje o jej wymianie. Istniejąca instalacja centralnego ogrzewania wykonana jest z rur stalowych czarnych bez szwu wraz z armaturą oraz grzejników stalowych z rur żebrowych typu Favier, grzejników płytowych stalowych i grzejników żeliwnych. Opracowanie obejmuje wymianę instalacji centralnego ogrzewania całego obiektu Opis zamierzenia inwestycyjnego Projektowany zakres budowy obejmuje: a) demontaż instalacji centralnego ogrzewania. b) wykonanie instalacji centralnego ogrzewania zasilanej z istniejącego węzła wymiennikowego Dokładny zakres robót został opisany w dalszej części specyfikacji Zakres stosowania specyfikacji Niniejsza specyfikacja techniczna jest stosowana, jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robót budowlanych związanych z wymianą instalacji centralnego ogrzewania w budynku szkoły Zespołu Szkół Budowlanych i Ogólnokształcących w Biłgoraju Biłgoraj przy ul. Cegielnianej 24 Integralną częścią specyfikacji jest przedmiar robót budowlanych oraz projekt budowlany Zakres robót objętych specyfikacją Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem niniejszego zadania i obejmują: a) wymagania wykonawcze b) wymagania materiałowe c) technologię montażu d) transport i rozładunek e) składowanie materiałów f) nadzór i odbiory Niniejsza specyfikacja techniczna związana jest z wykonaniem niżej wymienionych robót: - demontaż istniejących instalacji c.o. - nawiązanie do istniejących układów grzewczych (istniejących poziomów). - montaż grzejników - montaż rurociągów wraz z armaturą - 2 -

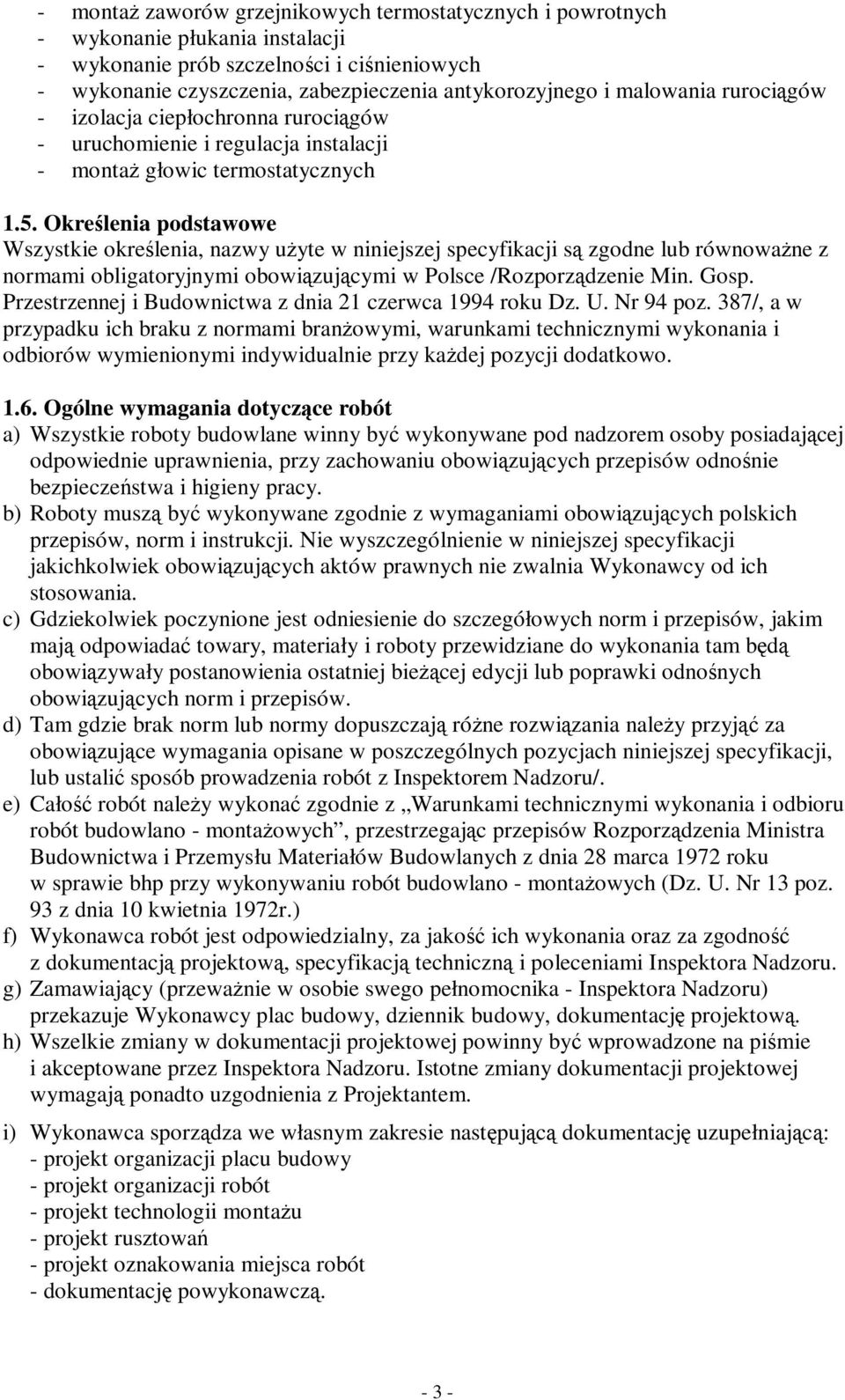

3 - montaż zaworów grzejnikowych termostatycznych i powrotnych - wykonanie płukania instalacji - wykonanie prób szczelności i ciśnieniowych - wykonanie czyszczenia, zabezpieczenia antykorozyjnego i malowania rurociągów - izolacja ciepłochronna rurociągów - uruchomienie i regulacja instalacji - montaż głowic termostatycznych 1.5. Określenia podstawowe Wszystkie określenia, nazwy użyte w niniejszej specyfikacji są zgodne lub równoważne z normami obligatoryjnymi obowiązującymi w Polsce /Rozporządzenie Min. Gosp. Przestrzennej i Budownictwa z dnia 21 czerwca 1994 roku Dz. U. Nr 94 poz. 387/, a w przypadku ich braku z normami branżowymi, warunkami technicznymi wykonania i odbiorów wymienionymi indywidualnie przy każdej pozycji dodatkowo Ogólne wymagania dotyczące robót a) Wszystkie roboty budowlane winny być wykonywane pod nadzorem osoby posiadającej odpowiednie uprawnienia, przy zachowaniu obowiązujących przepisów odnośnie bezpieczeństwa i higieny pracy. b) Roboty muszą być wykonywane zgodnie z wymaganiami obowiązujących polskich przepisów, norm i instrukcji. Nie wyszczególnienie w niniejszej specyfikacji jakichkolwiek obowiązujących aktów prawnych nie zwalnia Wykonawcy od ich stosowania. c) Gdziekolwiek poczynione jest odniesienie do szczegółowych norm i przepisów, jakim mają odpowiadać towary, materiały i roboty przewidziane do wykonania tam będą obowiązywały postanowienia ostatniej bieżącej edycji lub poprawki odnośnych obowiązujących norm i przepisów. d) Tam gdzie brak norm lub normy dopuszczają różne rozwiązania należy przyjąć za obowiązujące wymagania opisane w poszczególnych pozycjach niniejszej specyfikacji, lub ustalić sposób prowadzenia robót z Inspektorem Nadzoru/. e) Całość robót należy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych, przestrzegając przepisów Rozporządzenia Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia 28 marca 1972 roku w sprawie bhp przy wykonywaniu robót budowlano - montażowych (Dz. U. Nr 13 poz. 93 z dnia 10 kwietnia 1972r.) f) Wykonawca robót jest odpowiedzialny, za jakość ich wykonania oraz za zgodność z dokumentacją projektową, specyfikacją techniczną i poleceniami Inspektora Nadzoru. g) Zamawiający (przeważnie w osobie swego pełnomocnika - Inspektora Nadzoru) przekazuje Wykonawcy plac budowy, dziennik budowy, dokumentację projektową. h) Wszelkie zmiany w dokumentacji projektowej powinny być wprowadzone na piśmie i akceptowane przez Inspektora Nadzoru. Istotne zmiany dokumentacji projektowej wymagają ponadto uzgodnienia z Projektantem. i) Wykonawca sporządza we własnym zakresie następującą dokumentację uzupełniającą: - projekt organizacji placu budowy - projekt organizacji robót - projekt technologii montażu - projekt rusztowań - projekt oznakowania miejsca robót - dokumentację powykonawczą

4 j) Wykonawca ponosi pełną odpowiedzialność za: - utrzymanie placu budowy w zadowalającym stanie - bezpieczeństwo robót - przestrzeganie zasad ochrony środowiska - zabezpieczenie materiałów budowlanych i sprzętu na placu budowy 2. MATERIAŁY Do wykonania instalacji mogą być stosowane wyroby producentów krajowych i zagranicznych, Wszystkie materiały użyte do wykonania instalacji muszą posiadać aktualne polskie aprobaty techniczne lub odpowiadać Polskim Normom. Wykonawca uzyska przed zastosowaniem wyrobu akceptację inspektora nadzoru. Odbiór techniczny materiałów powinien być dokonywany według wymagań i w sposób określony aktualnymi normami Przewody Poziomy i piony instalacji oraz podejścia do grzejników: - rury stalowe bez szwu wg PN81/H-74219, łączone przez spawanie Dostarczone na budowę rury powinny być proste, czyste od zewnątrz i wewnątrz, bez widocznych wżerów i ubytków spowodowanych korozją lub uszkodzeniami Grzejniki - grzejniki stalowe płytowe PURMO typ C lub równoważne wg PN-90/H-83131/01 ; atest producenta 2.3. Armatura Instalacja ma być wyposażona w armaturę zgodnie z przedmiarem. - zawory grzejnikowe termostatyczne RA-N-15, 20 Danfoss lub równoważne z głowicami termostatycznymi RA 2920 z zabezpieczeniem przed manipulacją (wersja wzmocniona) wg PN-90/M ; oraz zawory powrotne RVL atest producenta - zawory przelotowe, zwrotne i kulowe do c.o. wg PN-74/M zawory odpowietrzające wg PN-70/M Izolacja termiczna Rurociągi po wykonaniu prób szczelności i ciśnieniowych po dokładnym ich oczyszczeniu należy zabezpieczyć antykorozyjnie 2-krotnie farbami antykorozyjnymi i zaizolować otulinami np. Steinonorm.- grubość otuliny 3-5 cm. Otuliny muszą posiadać aprobatę techniczną o dopuszczeniu do stosowania w budownictwie wydaną przez Centralny Ośrodek Badawczo-Rozwojowy Techniki Instalacyjnej INSTAL. 3. SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu, na jakość wykonywanych robót zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów

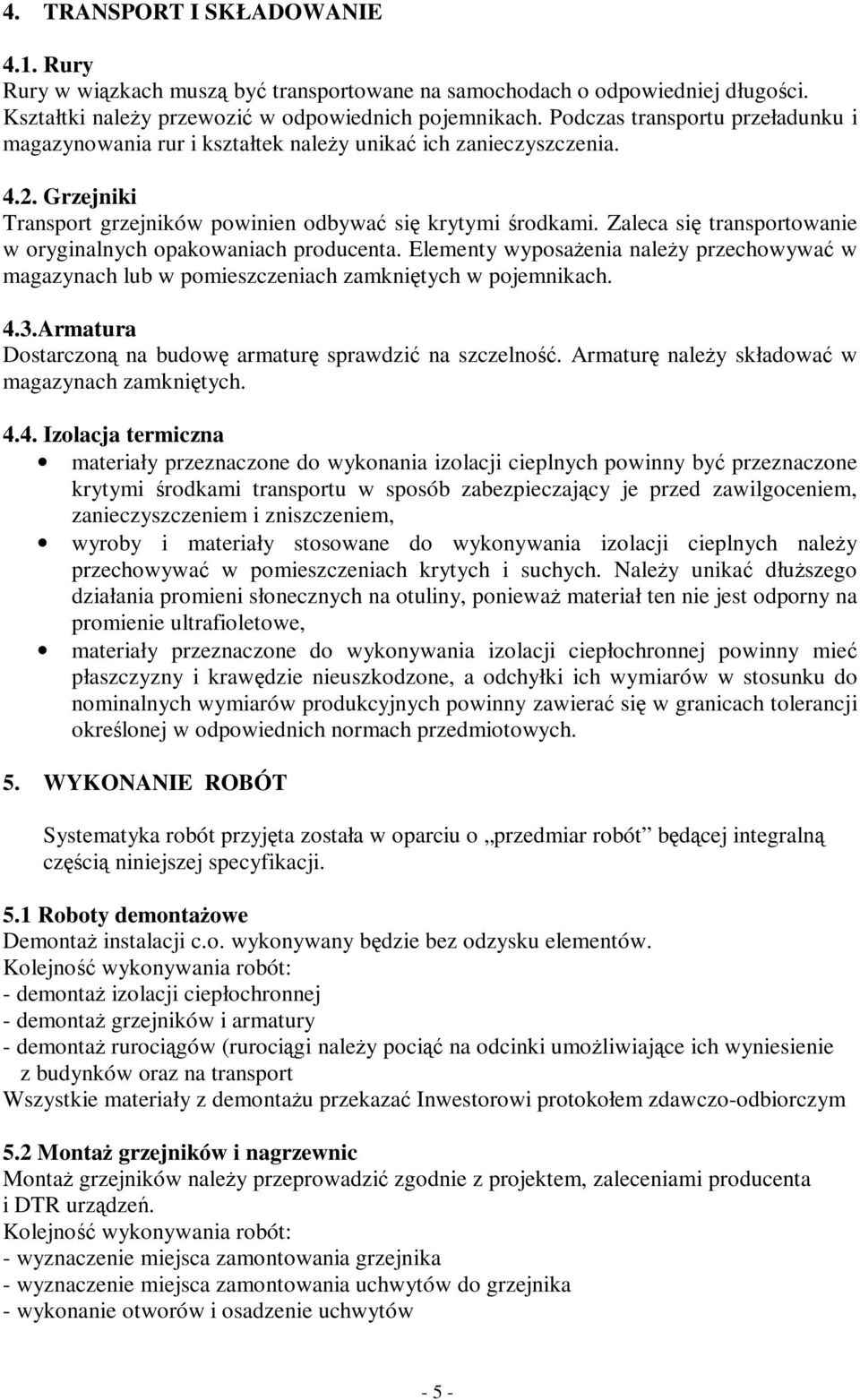

5 4. TRANSPORT I SKŁADOWANIE 4.1. Rury Rury w wiązkach muszą być transportowane na samochodach o odpowiedniej długości. Kształtki należy przewozić w odpowiednich pojemnikach. Podczas transportu przeładunku i magazynowania rur i kształtek należy unikać ich zanieczyszczenia Grzejniki Transport grzejników powinien odbywać się krytymi środkami. Zaleca się transportowanie w oryginalnych opakowaniach producenta. Elementy wyposażenia należy przechowywać w magazynach lub w pomieszczeniach zamkniętych w pojemnikach. 4.3.Armatura Dostarczoną na budowę armaturę sprawdzić na szczelność. Armaturę należy składować w magazynach zamkniętych Izolacja termiczna materiały przeznaczone do wykonania izolacji cieplnych powinny być przeznaczone krytymi środkami transportu w sposób zabezpieczający je przed zawilgoceniem, zanieczyszczeniem i zniszczeniem, wyroby i materiały stosowane do wykonywania izolacji cieplnych należy przechowywać w pomieszczeniach krytych i suchych. Należy unikać dłuższego działania promieni słonecznych na otuliny, ponieważ materiał ten nie jest odporny na promienie ultrafioletowe, materiały przeznaczone do wykonywania izolacji ciepłochronnej powinny mieć płaszczyzny i krawędzie nieuszkodzone, a odchyłki ich wymiarów w stosunku do nominalnych wymiarów produkcyjnych powinny zawierać się w granicach tolerancji określonej w odpowiednich normach przedmiotowych. 5. WYKONANIE ROBÓT Systematyka robót przyjęta została w oparciu o przedmiar robót będącej integralną częścią niniejszej specyfikacji. 5.1 Roboty demontażowe Demontaż instalacji c.o. wykonywany będzie bez odzysku elementów. Kolejność wykonywania robót: - demontaż izolacji ciepłochronnej - demontaż grzejników i armatury - demontaż rurociągów (rurociągi należy pociąć na odcinki umożliwiające ich wyniesienie z budynków oraz na transport Wszystkie materiały z demontażu przekazać Inwestorowi protokołem zdawczo-odbiorczym 5.2 Montaż grzejników i nagrzewnic Montaż grzejników należy przeprowadzić zgodnie z projektem, zaleceniami producenta i DTR urządzeń. Kolejność wykonywania robót: - wyznaczenie miejsca zamontowania grzejnika - wyznaczenie miejsca zamontowania uchwytów do grzejnika - wykonanie otworów i osadzenie uchwytów - 5 -

6 - zawieszenie i wypoziomowanie grzejnika - montaż zaworów - podłączenie gałązek grzejnikowych Grzejnik należy montować w opakowaniu fabrycznym. Zaleca się, aby opakowanie z grzejnika zdejmowane było bezpośrednio przed uruchomieniem na gorąco. Grzejniki należy montować poziomo w płaszczyźnie równoległej do powierzchni ścian. 5.3 Montaż rurociągów przed układaniem przewodów należy sprawdzić trasę oraz usunąć możliwe do wyeliminowania przeszkody, mogące powodować uszkodzenie przewodów przed zamontowaniem należy sprawdzić czy elementy przewidziane do zamontowania nie posiadają uszkodzeń mechanicznych oraz czy w przewodach nie ma zanieczyszczeń (ziemia, papiery i inne elementy). Rur pękniętych lub w inny sposób uszkodzonych nie wolno używać. kolejność wykonywania robót: - wyznaczenie miejsca ułożenia rur, - wykonanie gniazd i osadzenie uchwytów, - przecinanie rur, - założenie tulei ochronnych, - ułożenie rur z zamocowaniem wstępnym, - wykonanie połączeń. w miejscach przejść przez ściany i stropy nie wolno wykonywać żadnych połączeń. Przejścia przez przegrody budowlane wykonać w tulejach ochronnych. Wolną przestrzeń między zewnętrzną ścianą rury i wewnętrzną tulei należy wypełnić odpowiednim materiałem termoplastycznym. Wypełnienie powinno zapewniać jedynie możliwość osiowego ruchu przewodu. Długość tulei powinna być większa od grubości ściany lub stropu. Przejścia przez przegrody określone, jako granice oddzielenia pożarowego należy wykonywać za pomocą odpowiednich tulei zabezpieczających Montaż armatury i osprzętu Montaż armatury i osprzętu ma być wykonany zgodnie z instrukcjami producenta i dostawcy. 5.5 Badanie i uruchomienie instalacji instalacja przed pomalowaniem elementów instalacji oraz przed wykonaniem izolacji termicznej przewodów musi być poddana próbie szczelności, próby szczelności wszystkich instalacji przeprowadzić na ciśnienie 4 bar w czasie 1 godz., po zakończeniu prac należy przeprowadzić próbę na gorąco i sprawdzić poprawność działania wszystkich obiegów grzewczych i przeprowadzić ich regulacje. instalacje należy dokładnie odpowietrzyć, z prób należy sporządzić protokoły. 5.6 Wykonanie izolacji ciepłochronnej roboty izolacyjne należy rozpocząć po zakończeniu montażu rurociągów, przeprowadzeniu próby szczelności i wykonaniu zabezpieczenia antykorozyjnego powierzchni przeznaczonych do zaizolowania oraz po potwierdzeniu prawidłowości wykonania powyższych robót protokołem odbioru, - 6 -

7 otuliny termoizolacyjne powinny być nałożone na styk i powinny ściśle przylegać do powierzchni izolowanej. Wszystkie prace izolacyjne, jak np. przycinanie mogą być prowadzone przy użyciu konwencjonalnych narzędzi. 6 KONTROLA, JAKOŚCI ROBÓT kontrola, jakości robót związanych z wykonaniem instalacji powinna być przeprowadzona w czasie wszystkich faz robót, zgodnie z wymaganiami Polskich Norm i Warunkami technicznymi wykonania i odbioru robót budowlano montażowych Tom II - Instalacje sanitarne i przemysłowe, każda dostarczone partia materiałów powinna być zaopatrzona w świadectwo kontroli, jakości producenta, wyniki przeprowadzonych badań należy uznać za dodatnie, jeżeli wszystkie wymagania dla danej fazy robót zostały spełnione. Jeśli któregokolwiek z wymagań nie zostało spełnione, należy daną fazę robót uznać za niezgodną z wymaganiami normy i po dokonaniu poprawek przeprowadzić badania ponownie. 7 ODBIÓR ROBÓT odbioru robót polegających na wykonaniu instalacji należy dokonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych Tom II - Instalacje sanitarne i przemysłowe Przy odbiorze końcowym powinny być dostarczone następujące dokumenty: a) dokumentacja z naniesionymi na niej zmianami i uzupełnienia w trakcie wykonywania robót, b) dziennik budowy, c) dokumenty dotyczące, jakości wbudowanych materiałów (świadectwa, jakości wydane przez dostawców materiałów), d) protokoły wszystkich odbiorów technicznych częściowych, e) protokoły przeprowadzenia prób szczelności i ciśnieniowych instalacji. f) protokoły płukania instalacji g) protokoły z czyszczenia i zabezpieczenia antykorozyjnego rurociągów h) protokoły z wykonania izolacji termicznej rurociągów i) protokoły z przeprowadzenia regulacji instalacji * Przy odbiorze końcowym należy sprawdzić: - zgodność wykonania z dokumentacją oraz ewentualnymi zapisami w dzienniku budowy dotyczącymi zmian odstępstw od dokumentacji projektowej, - protokoły z odbiorów częściowych i realizacji postanowień dotyczących usunięcia usterek, - aktualność dokumentacji projektowej (czy przeprowadzono wszystkie zmiany i uzupełnienia), - protokoły 8 OBMIAR ROBÓT Obmiar robót będzie każdorazowo wykonywany w obecności Inspektora Nadzoru i powinien być przeprowadzony zgodnie z obowiązującymi zasadami zarówno na etapie wykonywania jak i po zakończeniu wykonania elementu robót stanowiących odrębną całość obiektu. Obmiar robót będzie określać faktyczny zakres wykonywanych robót zgodnie z dokumentacją projektową i ST, w jednostkach ustalonych w kosztorysie ofertowym. Obmiar robót podlegających zakryciu przeprowadza się przed ich zakryciem

8 9 PRZEPISY ZWIĄZANE Prace wykonywać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych tom II. Instalacje sanitarne i przemysłowe. Rozdział 11. Instalacje centralnego ogrzewania. PN-91/B Ogrzewnictwo. Odpowietrzenie instalacji ogrzewań wodnych. Wymagania. PN-91/M Armatura instalacji centralnego ogrzewania. Ogólne wymagania i badania. PN-90/M Termostatyczne zawory grzejnikowe. Wymagania i badania. PN-93/C Woda w instalacjach ogrzewania. Wymagania i badania, jakości wody. PN-85/B Ogrzewnictwo i Ciepłownictwo. Izolacja cieplna rurociągów armatury i urządzeń. Wymagania i badania. PN-64/B Urządzenia centralnego ogrzewania w budownictwie powszechnym. Wymagania i badania przy odbiorze
