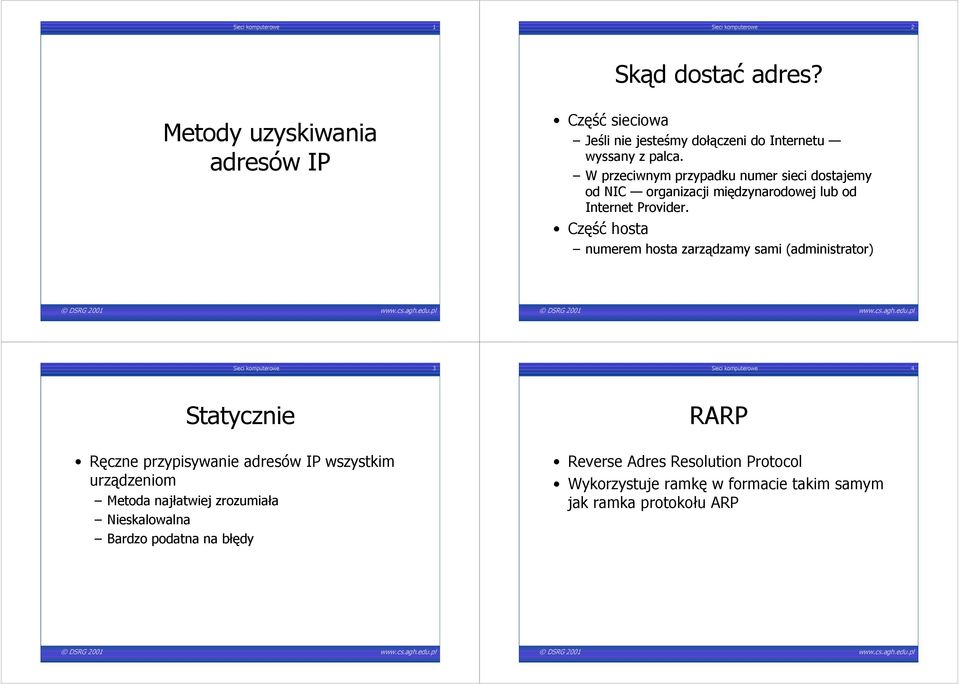

1 Sieci komputerowe 1 Sieci komputerowe 2 Skąd dostać adres? Metody uzyskiwania adresów IP Część sieciowa Jeśli nie jesteśmy dołączeni do Internetu wyssany z palca. W przeciwnym przypadku numer sieci dostajemy od NIC organizacji międzynarodowej lub od Internet Provider. Część hosta numerem hosta zarządzamy sami (administrator) Sieci komputerowe 3 Sieci komputerowe 4 Statycznie Ręczne przypisywanie adresów IP wszystkim urządzeniom Metoda najłatwiej zrozumiała Nieskalowalna Bardzo podatna na błędy RARP Reverse Adres Resolution Protocol Wykorzystuje ramkę w formacie takim samym jak ramka protokołu ARP

W przeciwnym przypadku numer sieci dostajemy od NIC organizacji międzynarodowej lub od Internet Provider.

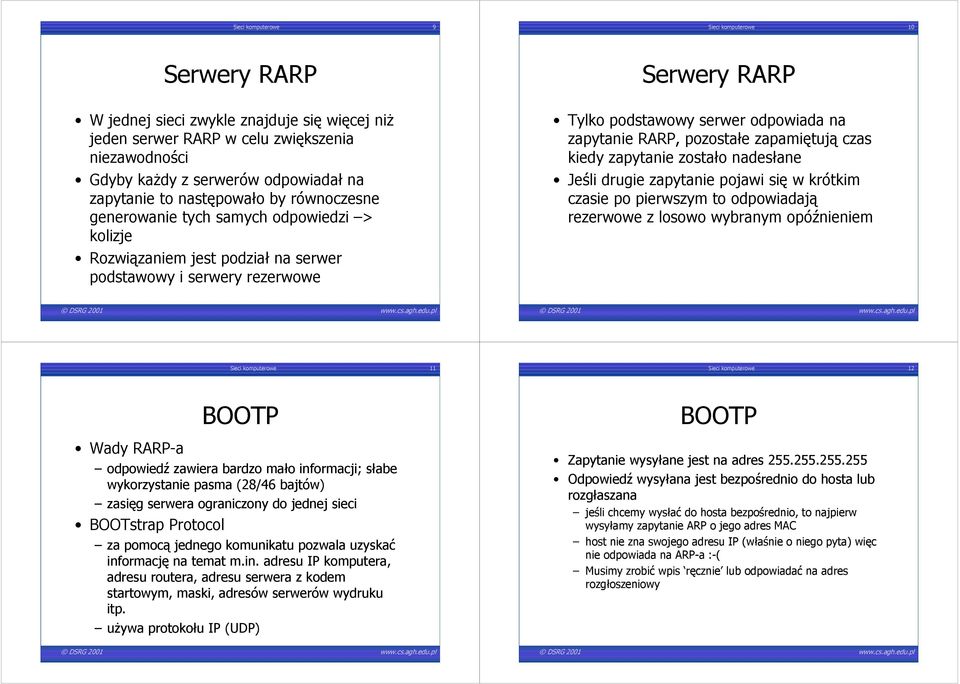

2 Sieci komputerowe 5 Enkapsulacja RARP DANE TYP PREAMBUŁA SFD ADRES DOCELOWY ADRES ŹRÓDŁOWY TYP SUMA KONTROLNA 2 B 2 B 1 B 1 B 2 B N B M B N B M B Typ: 0x0835 Sieci komputerowe 6 Ramka RARP TYP Sieci komputerowe 7 RARP zasada działania Urządzenie, które nie zna swojego adresu IP wysyła zapytanie do serwera RARP posiadającego odwzorowanie pomiędzy adresami IP hostów pracujących w sieci a ich adresami MAC. Urządzenie nie zna adresu MAC serwera RARP i dlatego zapytanie kieruje do wszystkich hostów (broadcast) Urządzenie identyfikuje się u serwera swoim adresem MAC, który ma zapisany na NIC 2 B 2 B 1 B 1 B 2 B 6 B 4 B 6 B 4 B Typ zapytanie: 3 odpowiedź: 4 Sieci komputerowe 8 Serwery RARP Serwer odpowiada nadawcy zapytania RARP wypełniając pole adresu odbiorcy i kierując odpowiedź bezpośrednio do maszyny która wysłała zapytanie Cała komunikacja pomiędzy serwerem a maszyną odbywa się z użyciem jedynie sieci fizycznej Protokołu RARP można używać tylko wtedy gdy w każdej sieci lokalnej działa co najmniej jeden serwer RARP

3 Sieci komputerowe 9 Sieci komputerowe 10 Serwery RARP Serwery RARP W jednej sieci zwykle znajduje się więcej niż jeden serwer RARP w celu zwiększenia niezawodności Gdyby każdy z serwerów odpowiadał na zapytanie to następowało by równoczesne generowanie tych samych odpowiedzi > kolizje Rozwiązaniem jest podział na serwer podstawowy i serwery rezerwowe Tylko podstawowy serwer odpowiada na zapytanie RARP, pozostałe zapamiętują czas kiedy zapytanie zostało nadesłane Jeśli drugie zapytanie pojawi się w krótkim czasie po pierwszym to odpowiadają rezerwowe z losowo wybranym opóźnieniem Sieci komputerowe 11 Sieci komputerowe 12 BOOTP Wady RARP-a odpowiedź zawiera bardzo mało informacji; słabe wykorzystanie pasma (28/46 bajtów) zasięg serwera ograniczony do jednej sieci BOOTstrap Protocol za pomocą jednego komunikatu pozwala uzyskać informację na temat m.in. adresu IP komputera, adresu routera, adresu serwera z kodem startowym, maski, adresów serwerów wydruku itp. używa protokołu IP (UDP) BOOTP Zapytanie wysyłane jest na adres Odpowiedź wysyłana jest bezpośrednio do hosta lub rozgłaszana jeśli chcemy wysłać do hosta bezpośrednio, to najpierw wysyłamy zapytanie ARP o jego adres MAC host nie zna swojego adresu IP (właśnie o niego pyta) więc nie odpowiada na ARP-a :-( Musimy zrobić wpis ręcznie lub odpowiadać na adres rozgłoszeniowy

zapytanie RARP, pozostałe zapamiętują czas kiedy zapytanie zostało nadesłane Jeśli drugie zapytanie pojawi się w krótkim czasie po pierwszym to odpowiadają rezerwowe z losowo wybranym opóźnieniem

4 Sieci komputerowe 13 Sieci komputerowe 14 Retransmisja w BOOTP Odpowiedzialnym za niezawodność połączenia jest klient. Stosuje mechanizmy timeout-u i retransmisji. Wysyła prośbę i uruchamia zegar. Po upływie timeout-u wysyła prośbę ponownie. Czasy retransmisji są dobierane tak, by uniknąć równoczesnych transmisji. Pierwsze żądanie wysyłane jest po upływie losowego czasu oczekiwania > uniknięcie kolizji w sytuacji padu napięcia. Każdy następny czas oczekiwania jest wartością losową t <0;max>, gdzie max=2^(n+1), n-numer próby. Jeśli max > 60s to n=1. operacja typ sprzętu dł adr. sprz. etapy identyfikator transakcji sekundy nie używane adres IP klienta twój adres IP adres IP serwera adres IP routera adres sprzętowy klienta (16 oktetów) nazwa węzła serwera (64 oktety) nazwa pliku startowego (128 oktetów) dane specyficzne dla firmy (64 oktety) Sieci komputerowe 15 Sieci komputerowe 16 operacja typ sprzętu dł adr. sprz. etapy Operacja prośba (1), odpowiedź (2) typ sprzętu, długość adresu sprzętowego: znaczenie jak w ARP. Ethernet: 1, 6 etapy: Klient umieszcza 0. Jeśli serwer odbierze i przekaże do innego serwera to zwiększa licznik o 1. identyfikator transakcji sekundy nie używane Identyfikator transakcji pozwala na powiązanie odpowiedzi z wysłanym żądaniem. Sekundy liczba sekund od momentu wystartowania klienta

Pierwsze żądanie wysyłane jest po upływie losowego czasu oczekiwania > uniknięcie kolizji w sytuacji padu napięcia.

5 Sieci komputerowe 17 Sieci komputerowe 18 adres IP klienta twój adres IP adres IP serwera adres IP routera adres sprzętowy klienta (16 oktetów) nazwa węzła serwera (64 oktety) nazwa pliku startowego (128 oktetów) Klient wypełnia wszystko co zna adres IP klienta: swój adres IP lub 0 adres IP serwera/nazwa serwera: serwer z którego chce uzyskać informacje startowe lub 0 nazwa pliku startowego: swoje preferencje lub 0 dane specyficzne dla firmy (64 oktety) Pozwala na przekazywanie dodatkowych informacji. Pierwsze 4 bajty określają format reszty. Np. dla reszta składa się z listy pozycji z których każda ma postać: Kod (1 bajt) Dł (1 bajt) Wartość np.: 1/4/maska 2/4/czas 3/4N/adresy N routerów 9/4N/adresy serwerów wydruku itd Sieci komputerowe 19 Sieci komputerowe 20 BOOTP Serwer BOOTP może obsługiwać wiele sieci wykorzystując routery działające jako relayagents router odbiera zapytanie BOOTP i wysyła go do znanego sobie serwera BOOTP unicastem odpowiedź wraca do routera a nie do klienta router przekazuje odpowiedź do hosta pytającego DHCP RARP i BOOTP zostały zaprojektowane do systemów gdzie większość węzłów ma stałe podłączenie do sieci W obydwu serwerach należy ręcznie wprowadzać informacje o skojarzeniu adresu MAC z pozostałymi informacjami Sieć klasy C: 300 osób pracujących w grupach po 30 problem!!!

swoje preferencje lub 0 dane specyficzne dla firmy (64 oktety) Pozwala na przekazywanie dodatkowych informacji. Pierwsze 4 bajty określają format reszty. Np. dla 99.130.83.

6 Sieci komputerowe 21 Sieci komputerowe 22 DHCP Dynamic Host Configuration Protocol Serwerowi DHCP zostaje przyznana pula adresów Klient komunikuje się z serwerem i otrzymuje jeden z tych adresów Adres jest przyznawany na pewien czas ustalany administracyjnie, zależny od lokalnych potrzeb Autokonfiguracja może być ograniczona administracyjnie,np. administrator tworzy wpisy statyczne jak dla BOOTP DHCP diagram stanów WYBIERZ DHCPREQUEST PROŚBA DHCPDISCOVER DHCPOFFER DHCPACK INICJUJ PRZEWIĄŻ DHCPACK DHCPNACK Lub po 100% POWIĄZANIE DHCPNACK Po 87,5% DHCPREQUEST DHCPACK DHCPREQUEST ODNÓW Po 50% okresu wynajmu DHCPRELEASE Sieci komputerowe 23 Sieci komputerowe 24 Format komunikatu DHCP Podobne do BOOTP. Niektóre pola mają inne znaczenie. Rodzaj komunikatu przekazywany jest w opcjach: Kod (1 bajt) Dł (1 bajt) Wartość 1 1 DHCPDISCOVER 2 1 DHCPOFFER 3 1 DHCPREQUEST itd 1 DHCP... Dokumentacja ARP RFC 826 RARP RFC 903 BOOTP RFC 951 DHCP RFC 1541, RFC 1533, RFC 1534

administrator tworzy wpisy statyczne jak dla BOOTP DHCP diagram stanów WYBIERZ DHCPREQUEST PROŚBA DHCPDISCOVER DHCPOFFER DHCPACK INICJUJ PRZEWIĄŻ DHCPACK DHCPNACK Lub po 100% POWIĄZANIE DHCPNACK Po
